1 INSTYTUT GOSPODARKI SUROWCAMI MINERALNYMI I ENERGIĄ POLSKIEJ AKADEMII NAUK MINERAL AND ENERGY ECONOMY RESEARCH INSTITUTE OF THE POLISH ACADEMY OF SCIENCES Badania i geotermalne projekty inwestycyjne w Polsce przegląd Geothermal research and investment projects in Poland - an overview Wiesław Bujakowski, Barbara Tomaszewska Konferencja dot. współpracy polsko islandzkiej, Warszawa, Conference on Icelandic Polish cooperation,

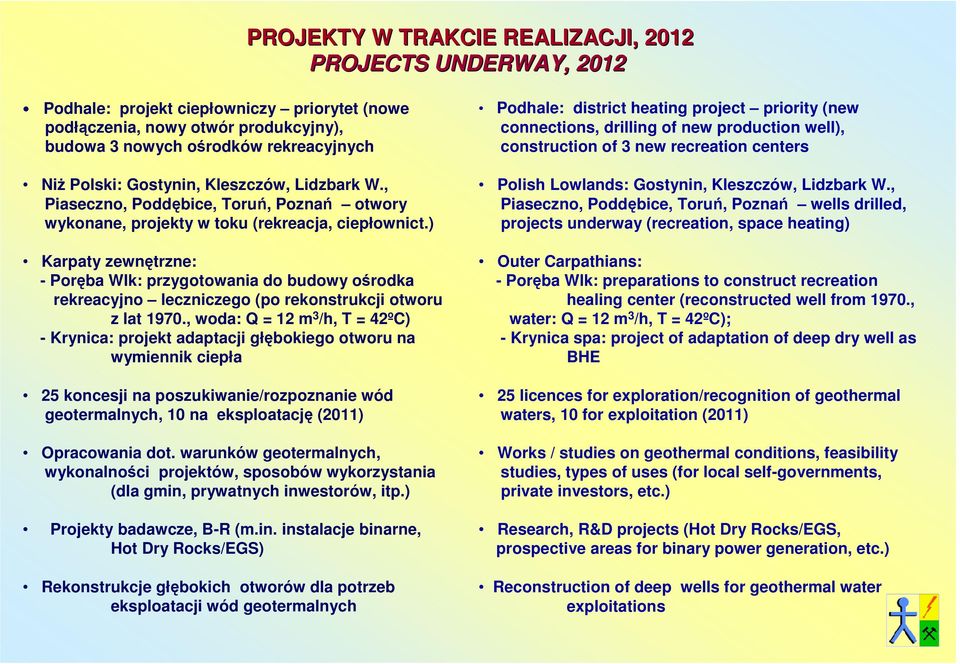

2 PROJEKTY W TRAKCIE REALIZACJI, 2012 PROJECTS UNDERWAY, 2012 Podhale: projekt ciepłowniczy priorytet (nowe podłączenia, nowy otwór produkcyjny), budowa 3 nowych ośrodków rekreacyjnych NiŜ Polski: Gostynin, Kleszczów, Lidzbark W., Piaseczno, Poddębice, Toruń, Poznań otwory wykonane, projekty w toku (rekreacja, ciepłownict.) Karpaty zewnętrzne: - Poręba Wlk: przygotowania do budowy ośrodka rekreacyjno leczniczego (po rekonstrukcji otworu z lat 1970., woda: Q = 12 m 3 /h, T = 42ºC) - Krynica: projekt adaptacji głębokiego otworu na wymiennik ciepła 25 koncesji na poszukiwanie/rozpoznanie wód geotermalnych, 10 na eksploatację (2011) Opracowania dot. warunków geotermalnych, wykonalności projektów, sposobów wykorzystania (dla gmin, prywatnych inwestorów, itp.) Projekty badawcze, B-R (m.in. instalacje binarne, Hot Dry Rocks/EGS) Rekonstrukcje głębokich otworów dla potrzeb eksploatacji wód geotermalnych Podhale: district heating project priority (new connections, drilling of new production well), construction of 3 new recreation centers Polish Lowlands: Gostynin, Kleszczów, Lidzbark W., Piaseczno, Poddębice, Toruń, Poznań wells drilled, projects underway (recreation, space heating) Outer Carpathians: - Poręba Wlk: preparations to construct recreation healing center (reconstructed well from 1970., water: Q = 12 m 3 /h, T = 42ºC); - Krynica spa: project of adaptation of deep dry well as BHE 25 licences for exploration/recognition of geothermal waters, 10 for exploitation (2011) Works / studies on geothermal conditions, feasibility studies, types of uses (for local self-governments, private investors, etc.) Research, R&D projects (Hot Dry Rocks/EGS, prospective areas for binary power generation, etc.) Reconstruction of deep wells for geothermal water exploitations

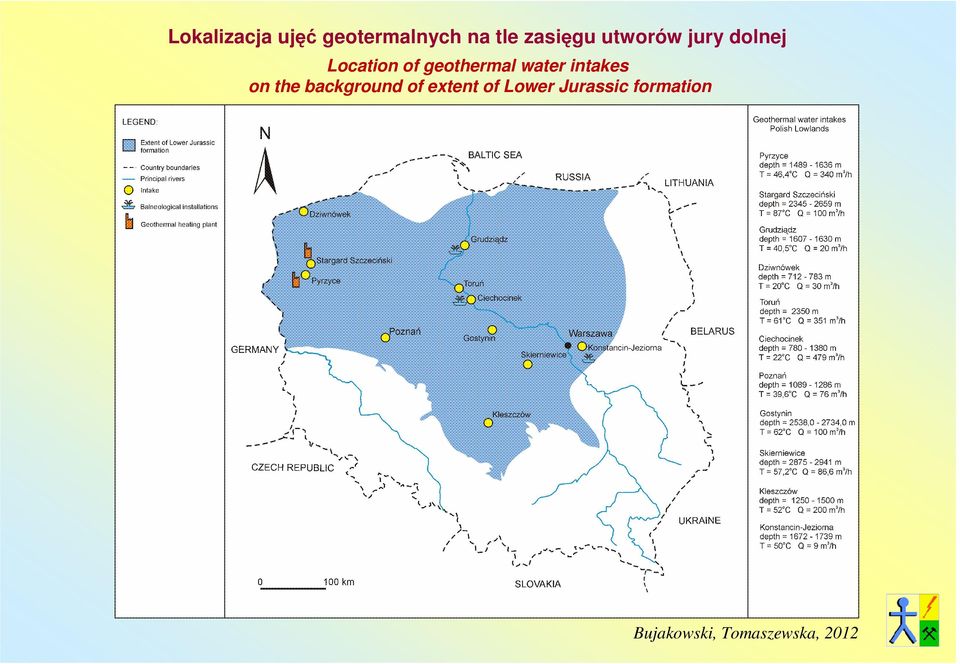

3 Lokalizacja ujęć geotermalnych na tle zasięgu utworów jury dolnej Location of geothermal water intakes on the background of extent of Lower Jurassic formation Bujakowski, Tomaszewska, 2012

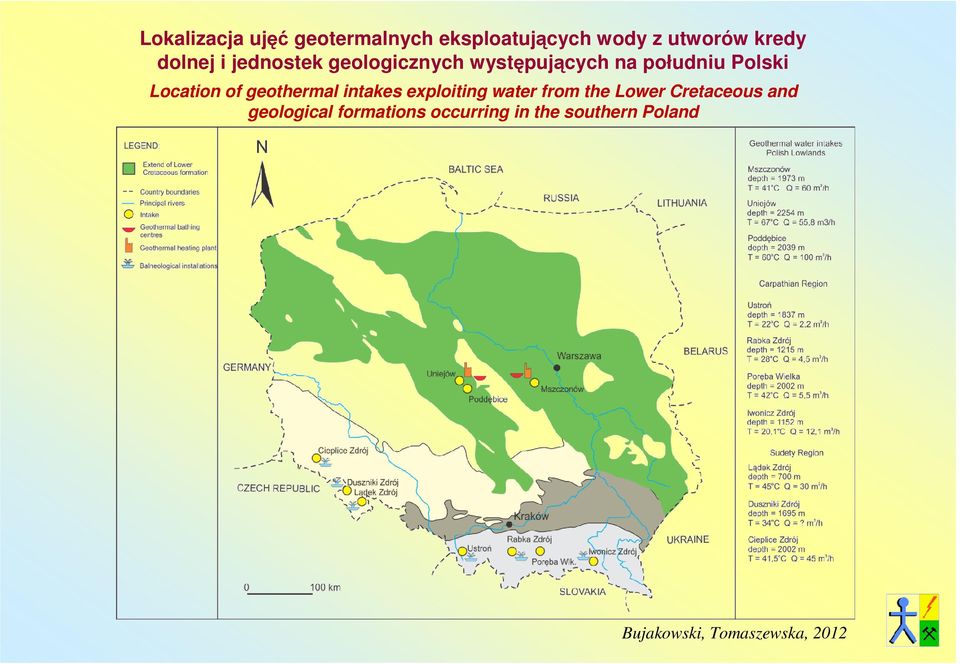

4 Lokalizacja ujęć geotermalnych eksploatujących wody z utworów kredy dolnej i jednostek geologicznych występujących na południu Polski Location of geothermal intakes exploiting water from the Lower Cretaceous and geological formations occurring in the southern Poland Bujakowski, Tomaszewska, 2012

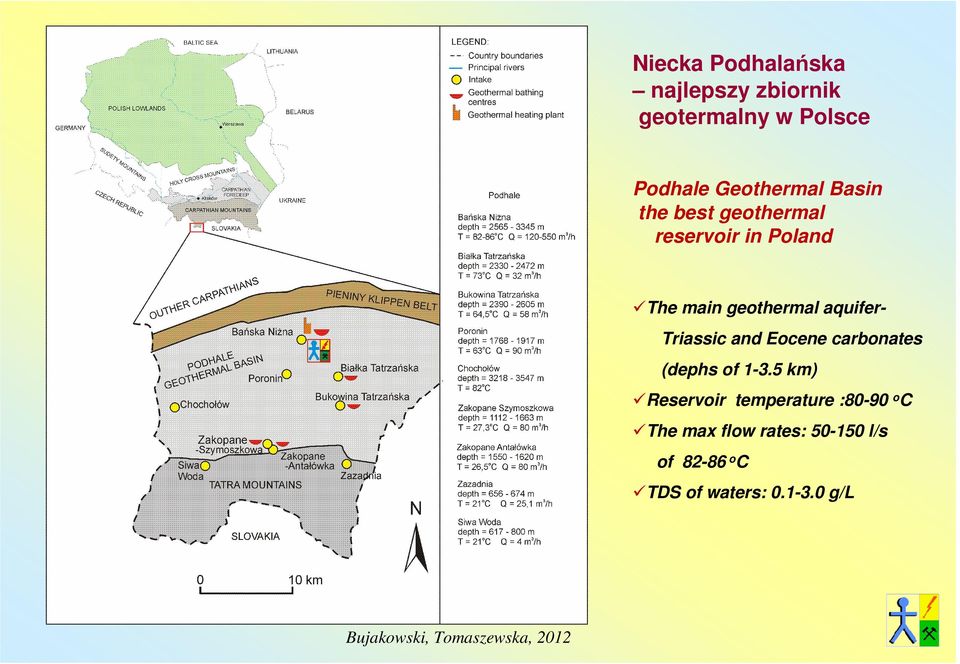

5 Niecka Podhalańska najlepszy zbiornik geotermalny w Polsce Podhale Geothermal Basin the best geothermal reservoir in Poland The main geothermal aquifer- Triassic and Eocene carbonates (dephs of km) Reservoir temperature :80-90 o C The max flow rates: l/s of o C TDS of waters: g/l Bujakowski, Tomaszewska, 2012

6 Rekonstrukcje głębokich otworów dla potrzeb eksploatacji wód geotermalnych Badania dla poprawy chłonności skał zbiornikowych w związku z zatłaczaniem wód termalnych w polskich zakładach geotermalnych Reconstruction of deep wells for geothermal water exploitations. The research related to improve absorption of reservoir rocks in connection with the injection of thermal waters in the Polish geothermal plants Precipitation of secondary sediments from the geothermal water and corrosion processes Limiting scaling/corrosion processes and maintaining well injectivities Kępińska (ed.), Bujakowski (ed.), 2011

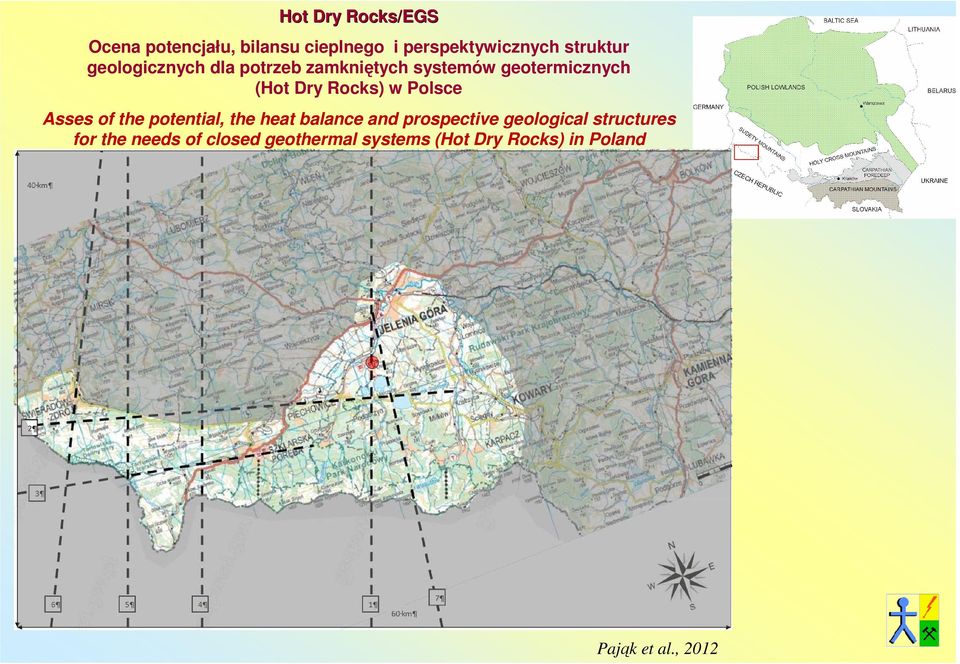

7 Hot Dry Rocks/EGS Ocena potencjału, bilansu cieplnego i perspektywicznych struktur geologicznych dla potrzeb zamkniętych systemów geotermicznych (Hot Dry Rocks) w Polsce Asses of the potential, the heat balance and prospective geological structures for the needs of closed geothermal systems (Hot Dry Rocks) in Poland Pająk et al., 2012

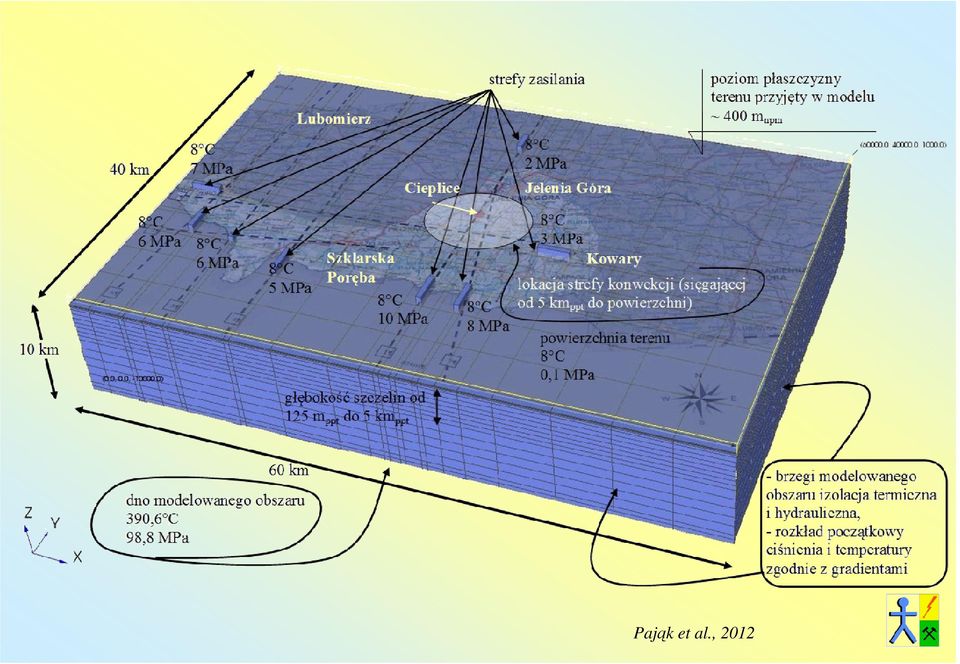

8 Pająk et al., 2012

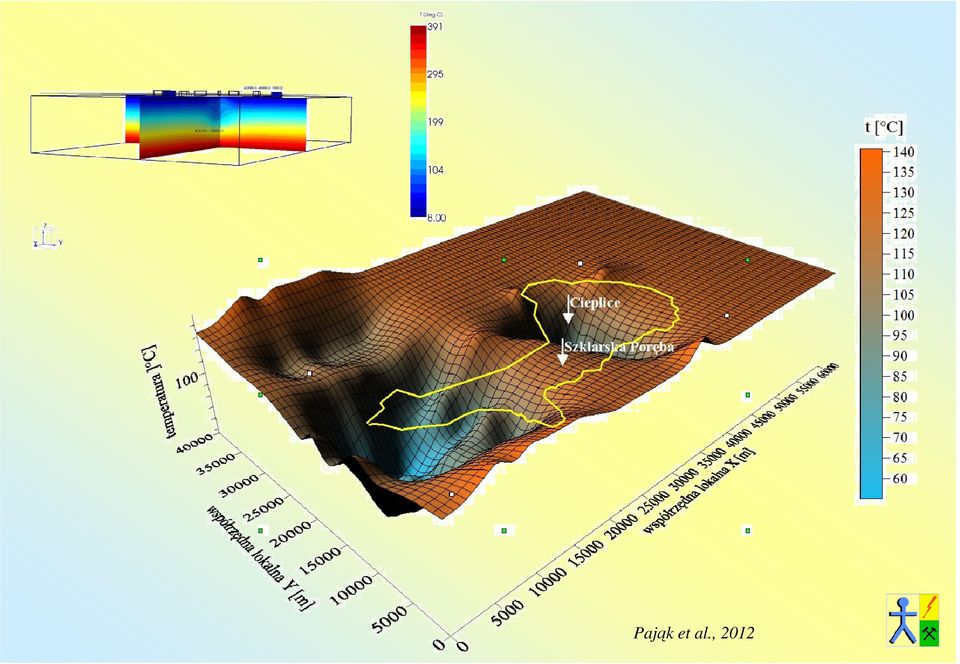

9 Pająk et al., 2012

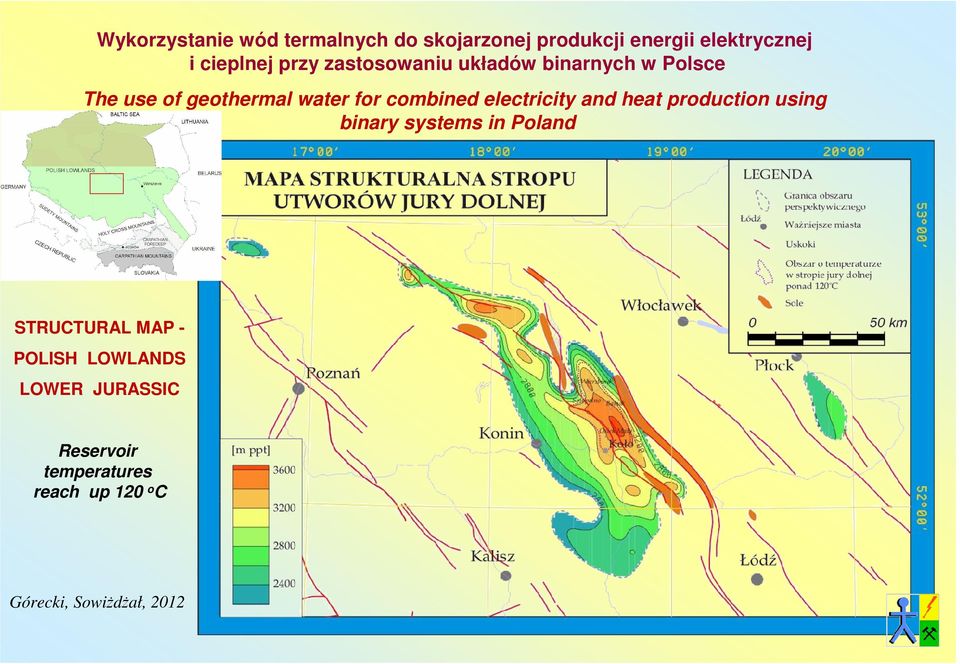

10 Wykorzystanie wód termalnych do skojarzonej produkcji energii elektrycznej i cieplnej przy zastosowaniu układów binarnych w Polsce The use of geothermal water for combined electricity and heat production using binary systems in Poland STRUCTURAL MAP - POLISH LOWLANDS LOWER JURASSIC Reservoir temperatures reach up 120 o C Górecki, SowiŜdŜał, 2012

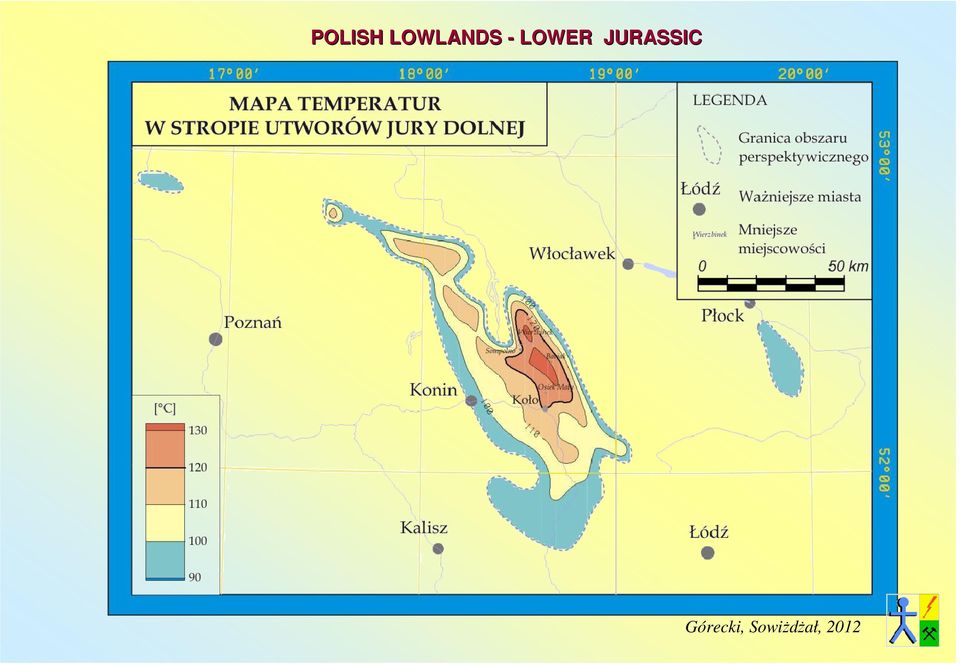

11 POLISH LOWLANDS - LOWER JURASSIC Górecki, SowiŜdŜał, 2012

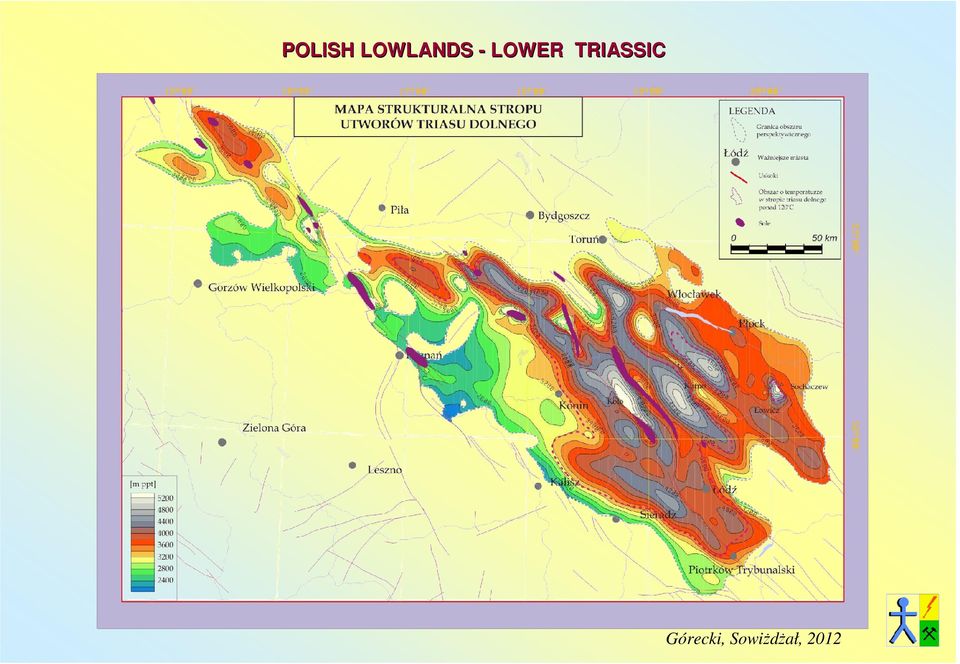

12 POLISH LOWLANDS - LOWER TRIASSIC Górecki, SowiŜdŜał, 2012

13 Kompleksowe wykorzystanie wód termalnych w kontekście poprawy bilansu wodnego i ograniczenia lub likwidacji ilości zatłaczanych wód do górotworu Comprehensive utilization of geothermal waters in the context of improving the water balance and reduce or eliminate the amount of injected water Schemat 1 - Zamknięty system otworów produkcyjnych i chłonnych Schemat 2 Otwarty system eksploatacji Schemat 3 Utylizacja wód termalnych z wykorzystaniem procesów odsalania Scheme 1 - A closed system of production and injection wells Scheme 2 An open system of production wells Scheme 3 A utilization of thermal water with using desalination processes Bujakowski, Tomaszewska, 2008

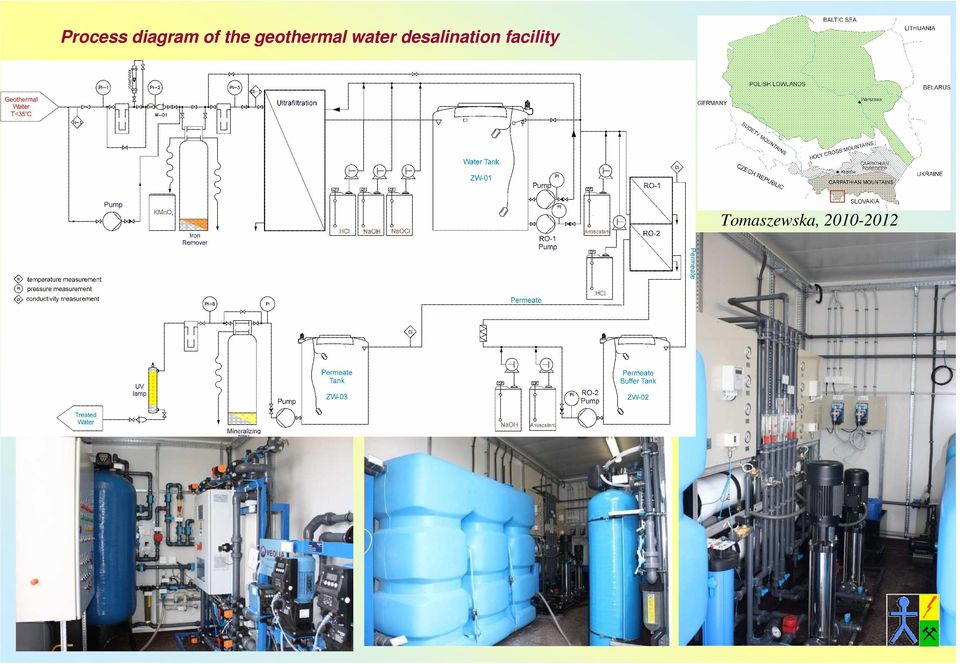

14 Process diagram of the geothermal water desalination facility Tomaszewska,

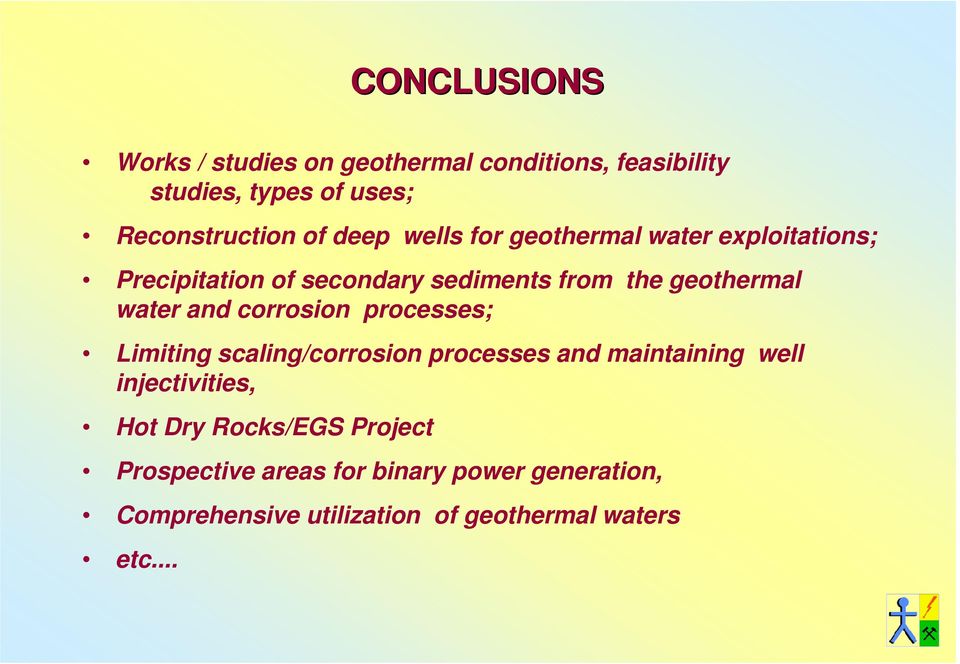

15 CONCLUSIONS Works / studies on geothermal conditions, feasibility studies, types of uses; Reconstruction of deep wells for geothermal water exploitations; Precipitation of secondary sediments from the geothermal water and corrosion processes; Limiting scaling/corrosion processes and maintaining well injectivities, Hot Dry Rocks/EGS Project Prospective areas for binary power generation, Comprehensive utilization of geothermal waters etc...

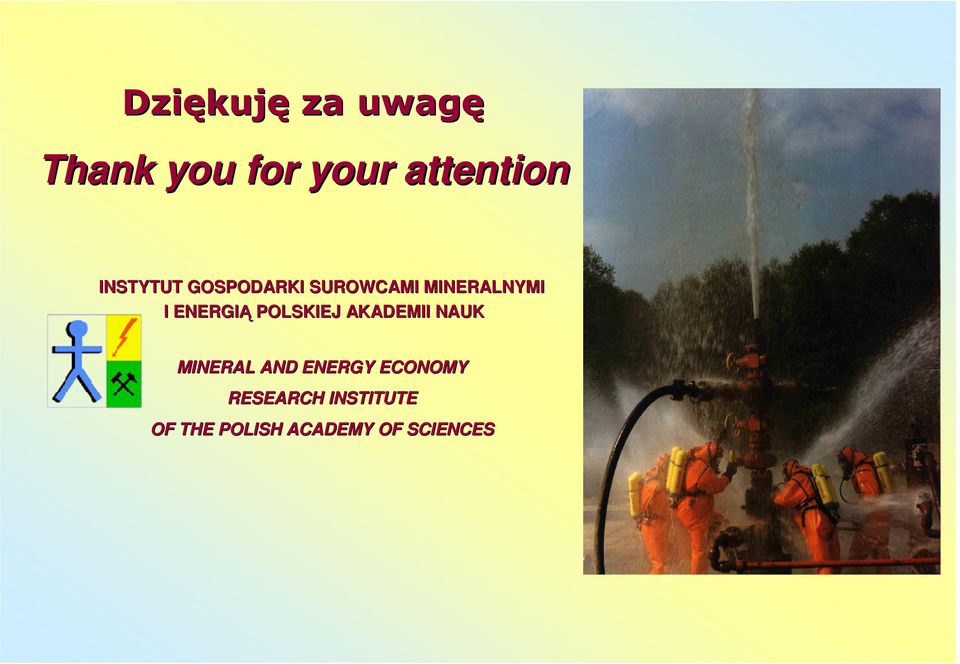

16 Dziękuj kuję za uwagę Thank you for your attention INSTYTUT GOSPODARKI SUROWCAMI MINERALNYMI I ENERGIĄ POLSKIEJ AKADEMII NAUK MINERAL AND ENERGY ECONOMY RESEARCH INSTITUTE OF THE POLISH ACADEMY OF SCIENCES
