17 lat ewolucji wykorzystania PLM w branży obronności. Janusz Strzelczyk Główny Konstruktor

Transkrypt

1 17 lat ewolucji wykorzystania PLM w branży obronności Janusz Strzelczyk Główny Konstruktor

2 PRZEDSIĘBIORSTWO SPRZĘTU OCHRONNEGO MASKPOL S.A. KONIECZKI, PANKI Tel. (0-34) ; fax (0-34)

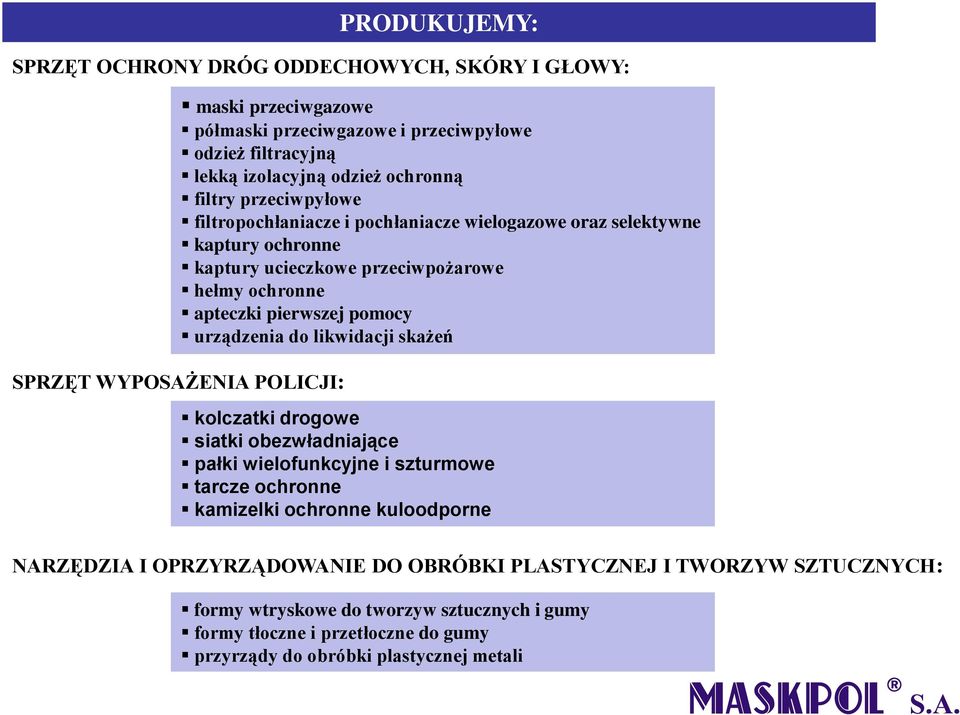

3 PRODUKUJEMY: SPRZĘT OCHRONY DRÓG ODDECHOWYCH, SKÓRY I GŁOWY: maski przeciwgazowe półmaski przeciwgazowe i przeciwpyłowe odzież filtracyjną lekką izolacyjną odzież ochronną filtry przeciwpyłowe filtropochłaniacze i pochłaniacze wielogazowe oraz selektywne kaptury ochronne kaptury ucieczkowe przeciwpożarowe hełmy ochronne apteczki pierwszej pomocy urządzenia do likwidacji skażeń SPRZĘT WYPOSAŻENIA POLICJI: kolczatki drogowe siatki obezwładniające pałki wielofunkcyjne i szturmowe tarcze ochronne kamizelki ochronne kuloodporne NARZĘDZIA I OPRZYRZĄDOWANIE DO OBRÓBKI PLASTYCZNEJ I TWORZYW SZTUCZNYCH: formy wtryskowe do tworzyw sztucznych i gumy formy tłoczne i przetłoczne do gumy przyrządy do obróbki plastycznej metali

4 SPRZĘT WOJSKOWY

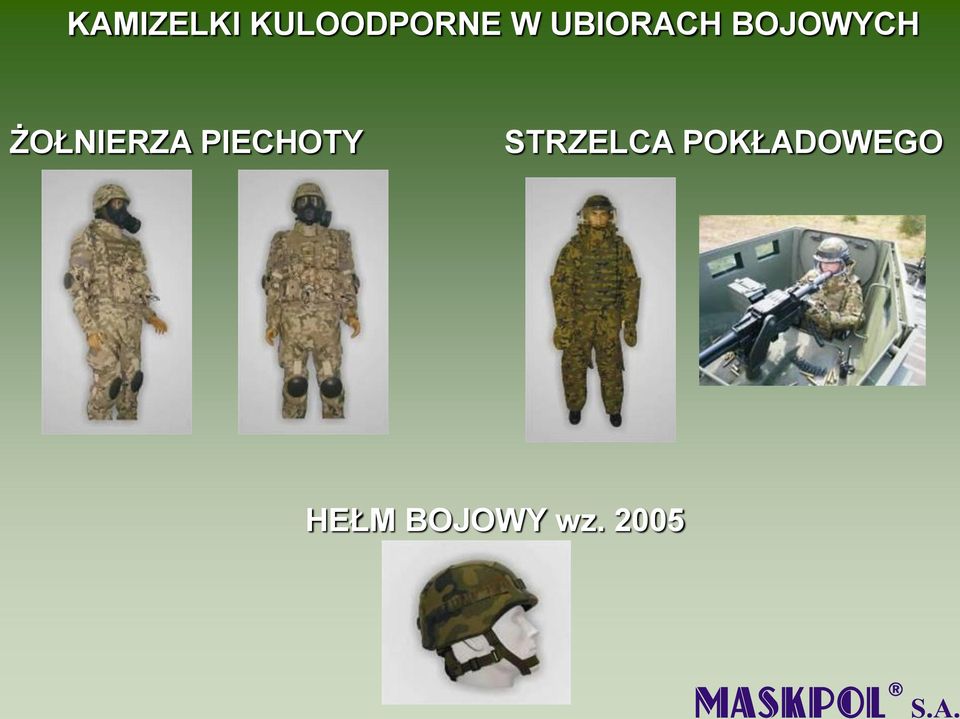

5 KAMIZELKI KULOODPORNE W UBIORACH BOJOWYCH ŻOŁNIERZA PIECHOTY STRZELCA POKŁADOWEGO HEŁM BOJOWY wz. 2005

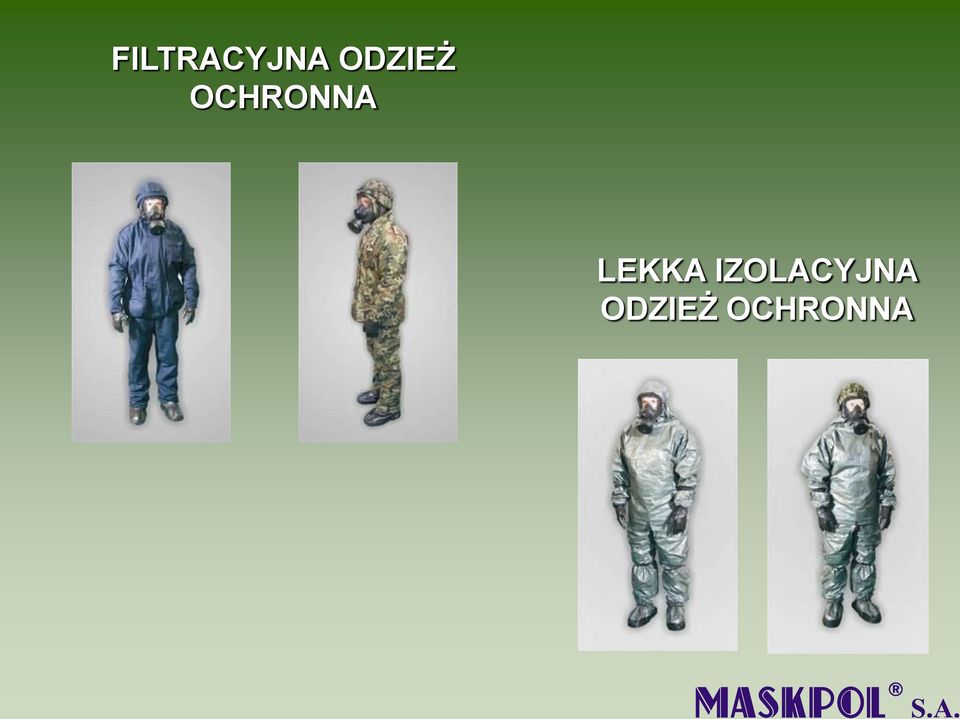

6 FILTRACYJNA ODZIEŻ OCHRONNA LEKKA IZOLACYJNA ODZIEŻ OCHRONNA

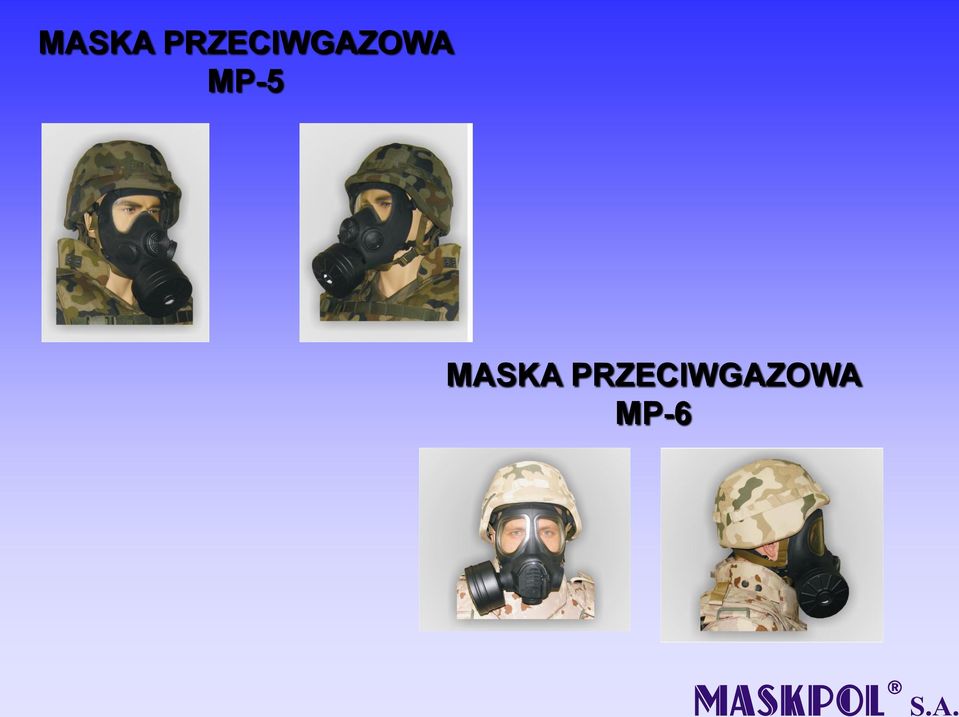

7 MASKA PRZECIWGAZOWA MP-5 Maska spełnia wymagania ochronne podczas działania w warunkach użycia broni masowego rażenia. MASKA PRZECIWGAZOWA MP-6

8 SPRZĘT POLICYJNY

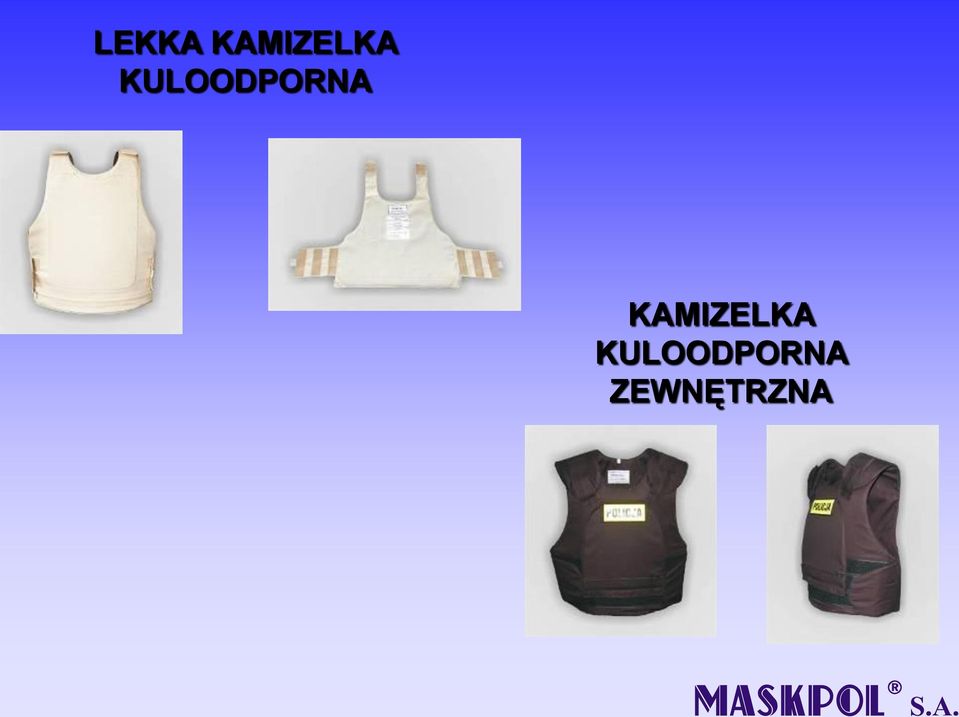

9 LEKKA KAMIZELKA KULOODPORNA KAMIZELKA KULOODPORNA ZEWNĘTRZNA

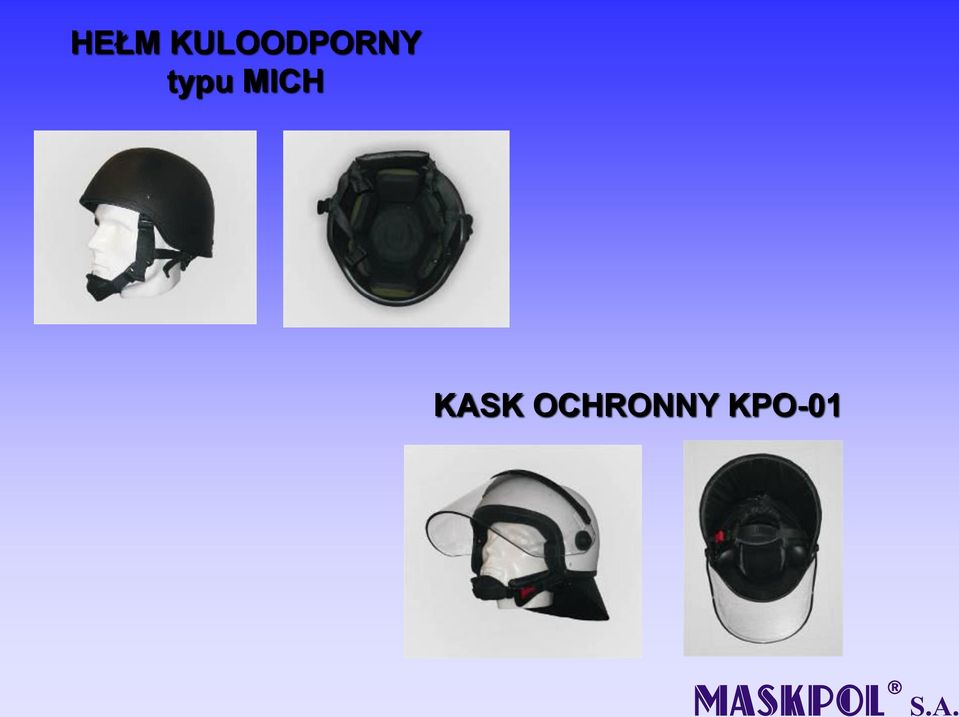

10 HEŁM KULOODPORNY typu MICH KASK OCHRONNY KPO-01

11 MASKA PRZECIWGAZOWA MP-5 MASKA PRZECIWGAZOWA MP-6

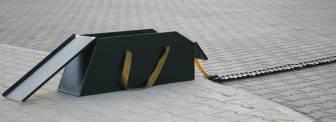

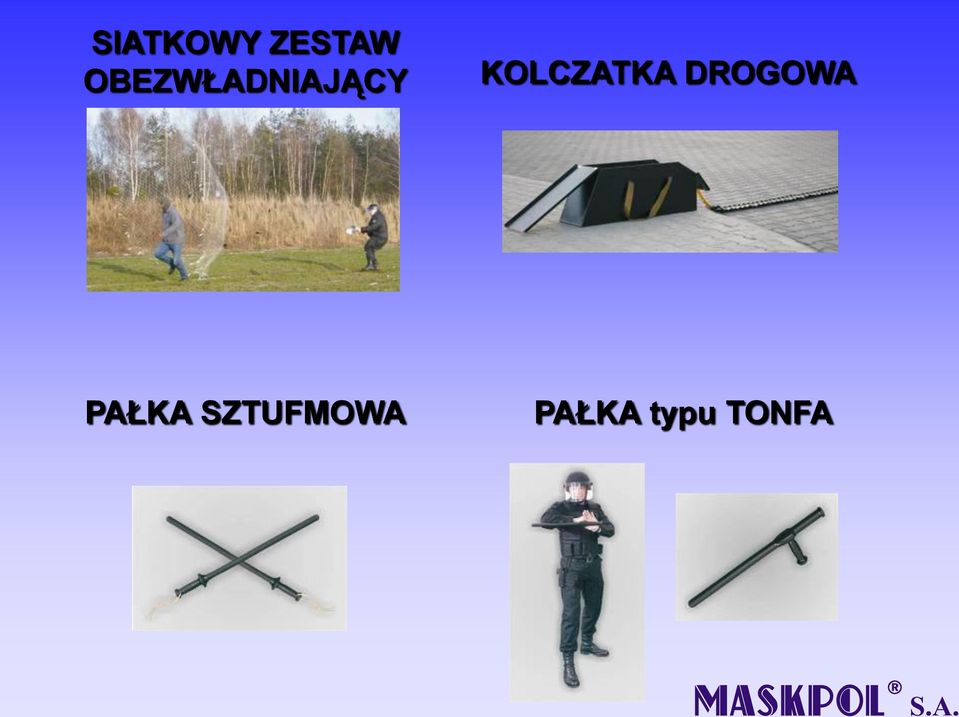

12 SIATKOWY ZESTAW OBEZWŁADNIAJĄCY KOLCZATKA DROGOWA PAŁKA SZTUFMOWA PAŁKA typu TONFA

13 SPRZĘT CYWILNY

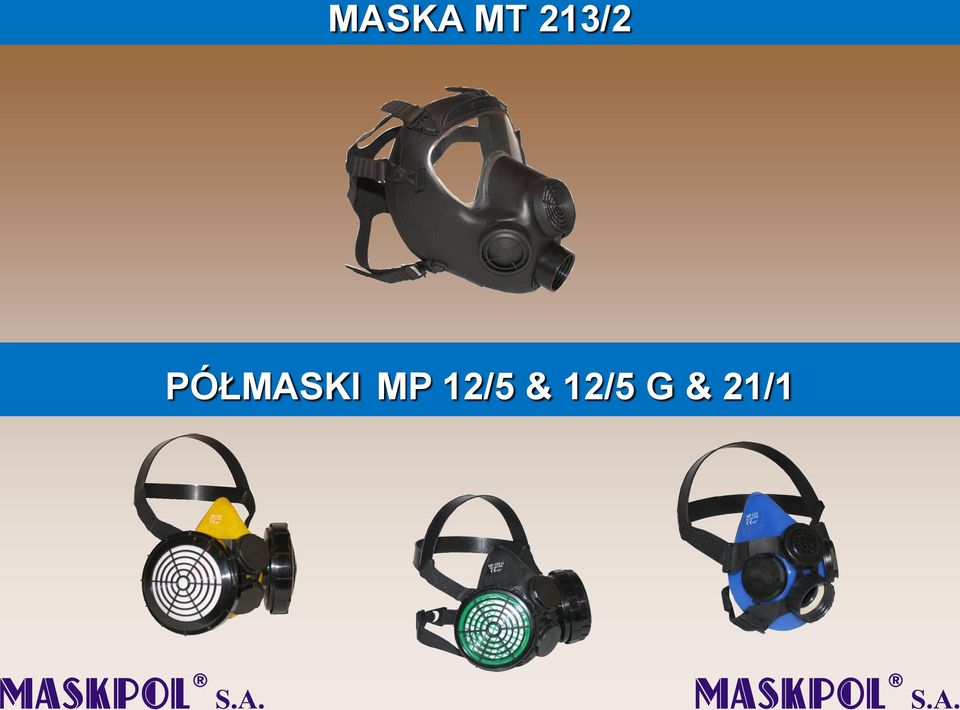

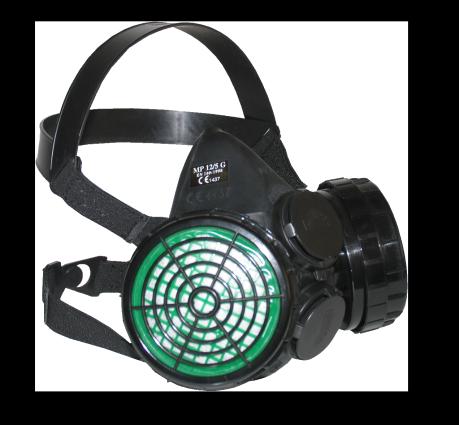

14 MASKA MT 213/2 PÓŁMASKI MP 12/5 & 12/5 G & 21/1

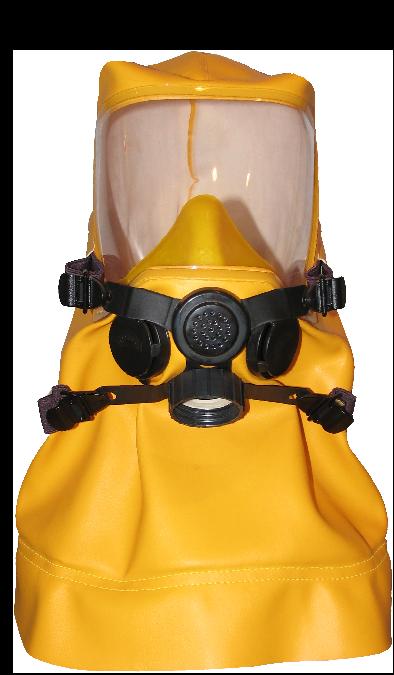

15 Kaptury ochronne HEŁMY OCHRONNE GÓRNIK HO-01

16 17 lat ewolucji wykorzystania PLM w branży obronności

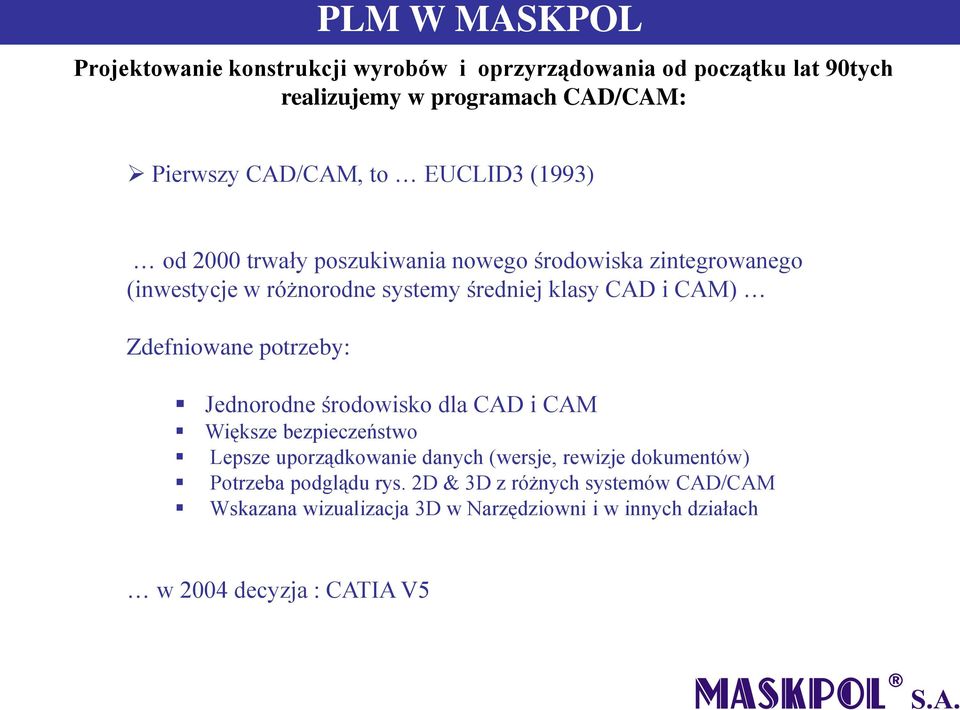

17 PLM W MASKPOL Projektowanie konstrukcji wyrobów i oprzyrządowania od początku lat 90tych realizujemy w programach CAD/CAM: Pierwszy CAD/CAM, to EUCLID3 (1993) od 2000 trwały poszukiwania nowego środowiska zintegrowanego (inwestycje w różnorodne systemy średniej klasy CAD i CAM) Zdefniowane potrzeby: Jednorodne środowisko dla CAD i CAM Większe bezpieczeństwo Lepsze uporządkowanie danych (wersje, rewizje dokumentów) Potrzeba podglądu rys. 2D & 3D z różnych systemów CAD/CAM Wskazana wizualizacja 3D w Narzędziowni i w innych działach w 2004 decyzja : CATIA V5

18 PLM W MASKPOL Posiadamy 4 stanowiska z następującymi modułami: St. 1 : HD2 + MTD + CCV + HA1 + TDM proj. bryłowo-powierzchniowe + proj. form + przygotowanie powierzchni podziałowych + naprawa powierzchni + ENOVIA ST St. 2 : HD2 + MTD + DSE + QSR + TDM j.w. + obróbka chmury punktów (Reverse Engineering) St. 3 : HD2 + MTD + NCG + SMG + TDM j.w. + obróbka NC w 2,5- i 3-osiach St. 4 : HD2 + MTD + NCG + SMG + TDM j.w. + obróbka NC w 2,5- i 3-osiach W 2007 roku zakupiliśmy moduł 5693MMG umożliwiający obróbkę 5-osiową

19 PLM W MASKPOL Przykładowe wyroby i oprzyrządowanie zaprojektowane w systemie CATIA V5 R19

20 Projektowanie bryłowo-powierzchniowe

21 Analiza kolizyjności i montażu

22 Szybki import i uwzględnienie skurczu Narzędzia do szybkiej analizy modelu, błyskawiczne wyznaczenie i selekcja obszarów na matrycę, stempel, suwak Automatyczne wyznaczanie linii i powierzchnii podziałowych Podział formy

23 Projektowanie kompletnych form: Dobór korpusu Wzajemne pozycjonowanie formy i wypraski. Wyposażenie formy w elementy znormalizowane. Projektowanie elektrod. Zdefiniowanie układu wlewowego i chłodzącego.

24 Analizy kinematyczne

25

26 Obróbka NC Zakres: 3 5 osi Obróbka stempla na maszynie 5-osiowej. Program generowany w module NCG - CATII Forma wtryskowa przygotowana do produkcji

27 Obróbka chmury punktów (Rev. Engineering)

28 CATIA V5 to mierzalne korzyści: PLM W MASKPOL Konstrukcja stempla i matrycy Analiza technologiczności Konstrukcja powierzchni roboczych 1 dzień 30 min 1 dzień 1 godzina Konstrukcja kompletnego zespołu formy Gniazda formujące Zespół formy 1 dzień 1 godzina 1 dzień LEGENDA 0,75 dnia Tradycyjne podejście CAD/CAM CATIA V5

29 PLM to mierzalne korzyści: PLM W MASKPOL Redukcja w kosztach operacyjnych (~ 42%) Redukcja w kosztach transakcyjnych (~ 37%) Redukcja czasu ukończenia projektu (~18%) Poprawa produktywności (~33%) Poprawa w komunikacji międzywydziałowej Usprawnienie w procesach podejmowania decyzji Pełne wsparcie Multi Cax i natywna praca z CATIA V5
