Rozwiązania dla górnictwa, tunelarstwa i ochrony środowiska

Transkrypt

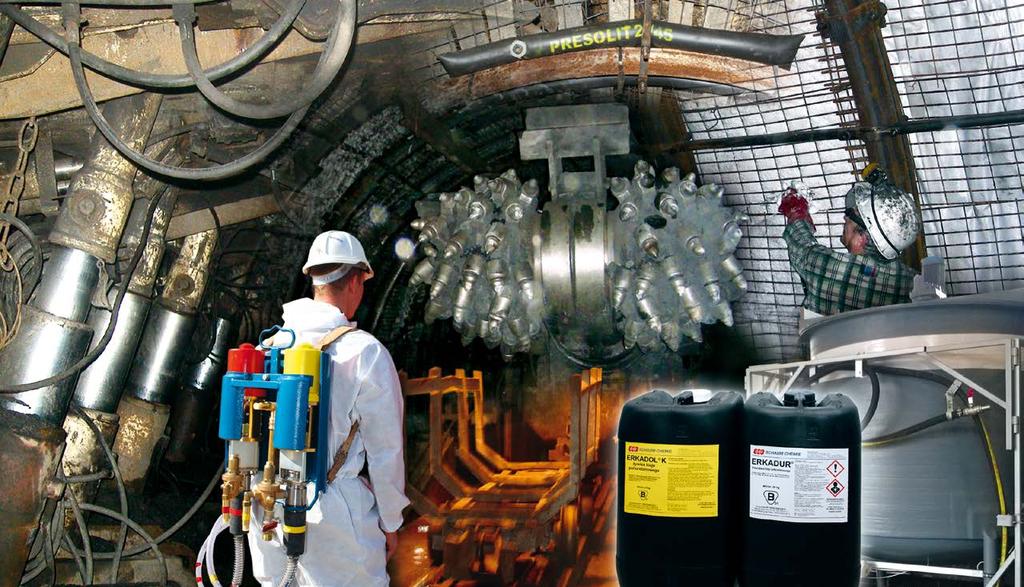

1 Rozwiązania dla górnictwa, tunelarstwa i ochrony środowiska

2 2

3 Spis treści Piany... 4 ISOSCHAUM Dwuskładnikowa piana mocznikowo-formaldehydowa... 5 IZOPIANA Dwuskładnikowa piana mocznikowo-formaldehydowa... 6 POROFLEX Piana fenolowa... 7 GEOFIX Jednoskładnikowa piana poliuretanowa... 8 Kleje ERKADUROL Ładunek klejowy poliuretanowy FASLOC Ładunki klejowe poliestrowe do kotwienia ERKADUR / ERKADOL Dwuskładnikowy klej poliuretanowy VERPENSIN Dwuskładnikowy klej organiczno-mineralny FIXORAPID Dwuskładnikowy klej mocznikowy Spoiwa cementowo - mineralne POROCEM C Spienialne spoiwo mineralno-cementowe IZOLITEX C Mieszanina mineralno-cementowe PRESOLIT 20/45 Tworzywo mineralno-cementowe ANTYPIROGEL Mineralne tworzywo izolująco - uszczelniające o cechach antypirogenu Pozostałe produkty ANTYPIROFIX Preparat antypirogenny OXYPAR MULVER Agregat pompowy i osprzęt iniekcyjny GAPP Agregat Pompowo Pianowy Tkanina polipropylenowa antystatyczna ZPP Osprzęt do iniekcji DYWI Drill DYWI Drill System kotew samowiercących System kotew wysuwnych DYWI Drill S-D, Typ T Akcesoria systemu DYWI Drill Kotwy Kotwy mechaniczne, wklejane, cierne i linowe Kotwy mechaniczne Kotwy wklejane Kotwy SN Kotwy SN z żerdzią DYWIDAG THREADBAR Akcesoria Informacje uzupełniające Kotwy kombinowane CT-Bolt Kotwy cierne Kotwy cierne rozprężne OMEGA-BOLT Kotwie iniekcyjno-urabialne H-TEX 50 IN Kotwy cierne samowiercące POWER SET Kotwy linowe DYWIDAG Kotwy urabialne GRP DYWIDAG z tworzywa sztucznego

4 Piany Spis treści ISOSCHAUM Dwuskładnikowa piana mocznikowo-formaldehydowa... 5 IZOPIANA Dwuskładnikowa piana mocznikowo-formaldehydowa... 6 POROFLEX Piana fenolowa... 7 GEOFIX Jednoskładnikowa piana poliuretanowa

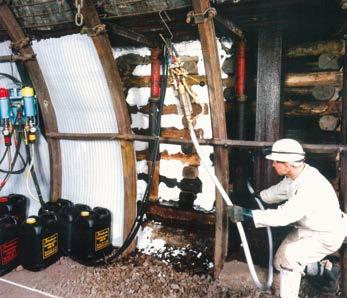

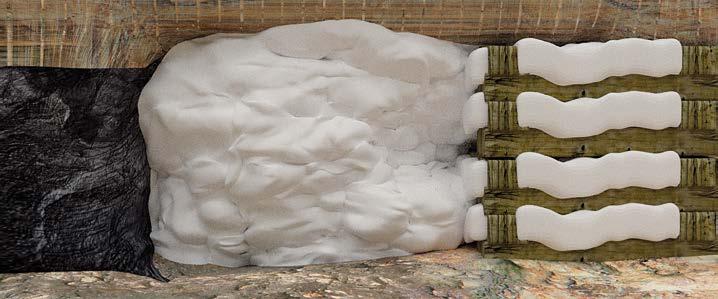

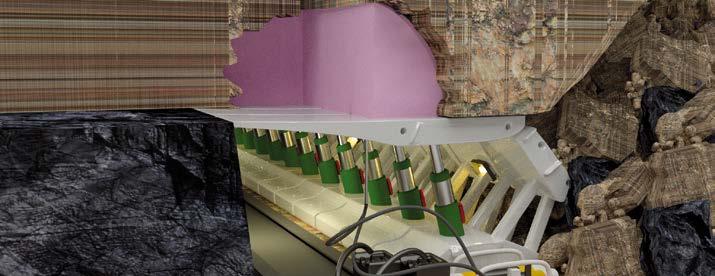

5 ISOSCHAUM Dwuskładnikowa piana mocznikowo-formaldehydowa Obszary zastosowań W górnictwie do: Wypełniania i uszczelniania tam wentylacyjnych, izolacyjnych Wypełniania kasztów, pustek za obudową Uszczelniania stropów i ociosów wyrobisk Izolowania zrobów oraz czynnych i nie czynnych wyrobisk Wypełniania pustek i szczelin w górotworze Wypełniania rękawów foliowych i worków Zatłaczania za tkaninę podsadzkową Termoizolacji W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Gwarantowana trwałość gotowej piany w wyrobiskach górniczych wynosi 5 lat Wysoka wydajność dzięki 30 krotnej spienialności Trwałość dobrych własności uszczelniających nawet po ściśnięciu do 90% Niepalność piany - wskaźnik tlenowy 28% Mocny inhibitor procesu utleniania węgla -IV klasa - w 5 stopniowej klasyfikacji Głównego Instytutu Górnictwa. Wydłuża proces samozagrzewania się węgla Stosowanie produktu nie wpływa na wskazania czujników atmosfery kopalnianej Charakterystyka produktu Piana mocznikowo-formaldehydowa, dwuskładnikowa. Roztwór żywicy wodny roztwór żywicy mocznikowo-formaldehydowej z dodatkami i modyfikatorami. Roztwór spieniający wodny roztwór kwasu fosforowego z dodatkiem środka powierzchniowo-czynnego. Do uzyskania 1 [m 3 ] piany zużywa się standardowo 20 litrów roztworu żywicy i 15 litrów roztworu spieniającego. Czas żelowania ok [sek] Sposób użytkowania W miejscu stosowania miesza się oba komponenty w stosunku objętościowym standardowo 4:3 w agregacie pompowym za pośrednictwem sprężonego powietrza i wtłacza do wypełnianej przestrzeni. Możliwe jest użycie komponentów w proporcji również 1:1. Trwałość, przechowywanie produktu Informacja o bezpiecznym stosowaniu Magazynowanie w pomieszczeniach suchych, przewiewnych oraz dostosowanych do tego typu materiałów. Zalecana temperatura przechowywania komponentów +10 C +25 C. Gwarantowana trwałość wynosi 2 miesiące od daty produkcji dla roztworu żywicy i 12 miesięcy roztworu spieniającego, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Obydwa komponenty nie są materiałami niebezpiecznymi w rozumieniu przepisów transportowych RID/ADR, IMDG, ICAO/IATA. Nie podlega klasyfikacji i ograniczeniom, nie stanowi zagrożenia dla zdrowia i środowiska. Komponenty nie są sklasyfikowane jako mieszaniny niebezpieczne. Dostawa standardowo w pojemnikach typu kanister 25 [dm 3 ] (lub inny do uzgodnienia) z tworzywa lub pojemniki metalowe (z wyłączeniem roztworu spieniającego). Każdy składnik w oddzielnym pojemniku. 5

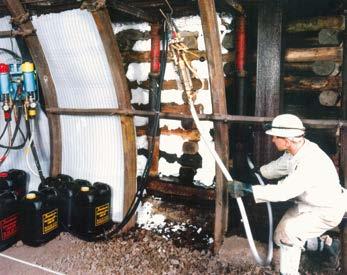

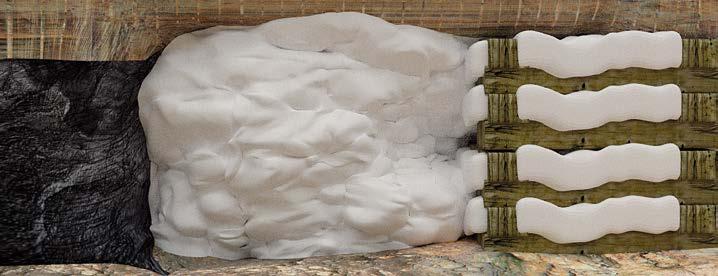

6 IZOPIANA Dwuskładnikowa piana mocznikowo-formaldehydowa Obszary zastosowań W górnictwie do: Wypełniania i uszczelniania tam wentylacyjnych, izolacyjnych Wypełniania kasztów, pustek za obudową Uszczelniania stropów i ociosów wyrobisk Izolowania zrobów oraz czynnych i nie czynnych wyrobisk Wypełniania pustek i szczelin w górotworze Wypełniania rękawów foliowych i worków Zatłaczania za tkaninę podsadzkową Termoizolacji Dezaktywacji powierzchni węgla w celu zmniejszenia jego skłonności do samozapalania W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Wysoka wydajność dzięki min 25 krotnej spienialności Trwałość dobrych własności uszczelniających nawet po ściśnięciu do 90% Niepalność piany Stosowanie produktu nie wpływa na wskazania czujników atmosfery kopalnianej Charakterystyka produktu Piana mocznikowo-formaldehydowa, dwuskładnikowa Roztwór żywicy wodny roztwór żywicy mocznikowo-formaldehydowej z dodatkami i modyfikatorami Roztwór spieniający wodny roztwór kwasu fosforowego z dodatkiem środka powierzchniowo-czynnego Do uzyskania 1 [m 3 ] piany zużywa się standardowo 20 litrów roztworu żywicy i 20 litrów roztworu spieniającego Czas żelowania ok [sek] Sposób użytkowania W miejscu stosowania miesza się oba komponenty standardowo w stosunku objętościowym 1:1 w agregacie pompowym za pośrednictwem sprężonego powietrza i wtłacza do wypełnianej przestrzeni. Rodzaj IZOPIANA P IZOPIANA P superlekka IZOPIANA P antypirogeniczna Właściwości pian Trwałość gotowej piany ok. 1 rok Trwałość gotowej piany ok. 6 miesięcy Bardzo mocny inhibitor procesu utleniania węgla -V klasa - w 5 stopniowej klasyfikacji Głównego Instytutu Górnictwa. Zatrzymuje proces samozagrzewania się węgla Trwałość, przechowywanie produktu Magazynowanie w pomieszczeniach suchych, przewiewnych oraz dostosowanych do tego typu materiałów. Zalecana temperatura przechowywania komponentów +10 C +25 C. Gwarantowana trwałość wynosi 2 miesiące od daty produkcji dla roztworu żywicy i 12 miesięcy roztworu spieniającego, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Dostawa standardowo w pojemnikach typu kanister 25 [dm 3 ] wa lub pojemniki metalowe (z wyłączeniem roztworu spieniającego). Każdy składnik w oddzielnym pojemniku. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Obydwa komponenty nie są materiałami niebezpiecznymi w rozumieniu przepisów transportowych RID/ADR, IMDG, ICAO/IATA. Nie podlega klasyfikacji i ograniczeniom, nie stanowi zagrożenia dla zdrowia i środowiska. Komponenty nie są sklasyfikowane jako mieszaniny niebezpieczne. 6

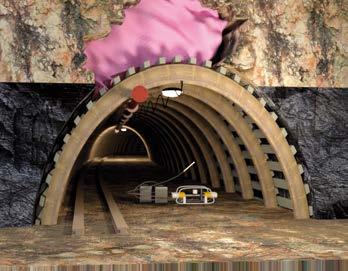

7 POROFLEX Piana fenolowa Obszary zastosowań Zalety Charakterystyka produktu W górnictwie do: Wypełniania pustek, rys i spękań w górotworze, zrobach, tamach, wokół obudów Wykonywanie tam wentylacyjnych Konsolidacji zgruzowanego górotworu Izolacji i uszczelniania: tam, zrobów, przejść wyrobisk przez pokłady węgla Wykonania stref nie palnych W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Produkt niepalny, charakteryzujący się wytrzymałością mechaniczną i odpornością na działanie wody i jej roztworów, czynników atmosferycznych i degradację biologiczną Wysoka wydajność dzięki ponad 30 krotnemu spienieniu przy zachowaniu odpowiedniej wytrzymałości Niska temperatura reakcji Bardzo mocny inhibitor procesu utleniania węgla (V klasa - najwyższa - w 5 stopniowej klasyfikacji Głównego Instytutu Górnictwa). Przerywa proces samozagrzewania węgla Szybkie uzyskanie skutecznej, trwałej, wieloletniej izolacji Dwuskładnikowa piana fenolowa izolująco-uszczelniająca o wysokim stopniu spienienia Żywica fenolowo: formaldehydowa jednorodna gęsta ciecz o barwie od jasno do ciemno brązowej Katalizator: wodny roztwór mieszaniny kwasów fenylosulfonowego, siarkowego i fosforowego z dodatkami uszlachetniającymi Sposób użytkowania Stosunek podawania (żywica: katalizator) Współczynnik spieniania Wytrzymałość na ściskanie [Mpa] POROFLEX NS 4:1 max 15 0,8 POROFLEX S 4: ,1 POROFLEX WS 4: ,05 POROFLEX WEX 2: ,02 POROFLEX ANTYPIROGENICZNY 4: ,1 Pianę wytwarza się z dwóch składników, tj. żywicy i katalizatora, przez zmieszanie ich w stosunku objętościowym 4:1 lub 2:1. Do wypełnianej przestrzeni tłoczy się składniki pompą przeznaczoną do tego typu pian, podającą w proporcjach 4:1 lub 2:1. Otrzymujemy lekko spienioną, półpłynną mieszaninę, która po kilku sekundach rozpoczyna proces przyrostu objętości i tężenia. Trwałość, przechowywanie produktu Komponenty piany są dostarczane w szczelnie zamkniętych pojemnikach, typu kanister każdy składnik w oddzielnym pojemniku. Zalecane magazynowanie w pomieszczeniach suchych, przewiewnych oraz dostosowanych do tego typu materiałów w temperaturze +10 C +25 C. Gwarantowana trwałość od daty produkcji wynosi 2 miesiące dla POROFLEX żywica i 12 miesięcy dla POROFLEX katalizator, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. POROFLEX żywica nie jest materiałami niebezpiecznymi w rozumieniu przepisów transportowych RID/ADR, ADR/RID, IMDG, ICAO/IATA. POROFLEX katalizator - Numer UN: 3264, Klasa 8, Grupa pakowania II. 7

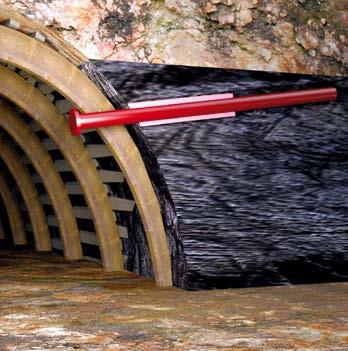

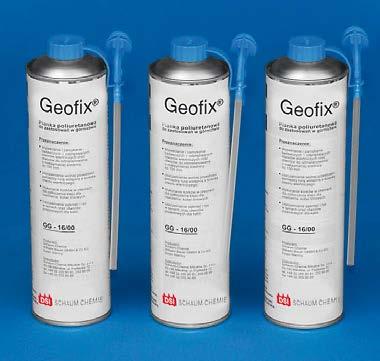

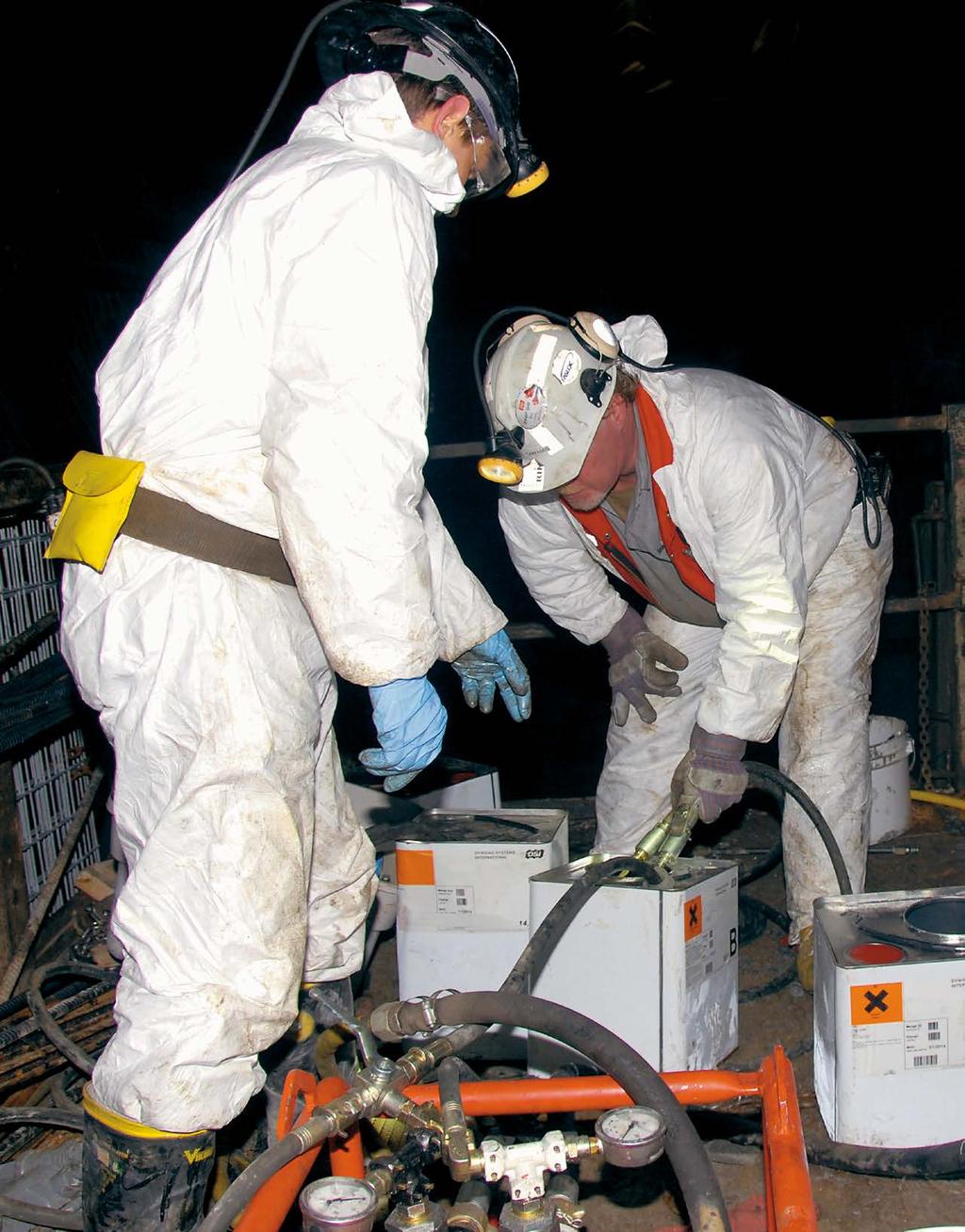

8 GEOFIX Jednoskładnikowa piana poliuretanowa Obszary zastosowań W górnictwie do: Wypełniania i zamykania badawczych i odprężających otworów wiertniczych oraz otworów do odmetanowania Uszczelniania wolnej przestrzeni pomiędzy rurą a ścianką otworu wiertniczego Wykonywania korków w otworach do zatłaczania kleju dla osadzenia kotwi linowych Uszczelniania pęknięć i rys w tamach Wypełniania przepustów rurowych, kablowych i przejść instalacyjnych Łączenia elementów drewnianych w konstrukcjach szkieletowych W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Likwidacja mostków termicznych Bardzo dobra przyczepność do różnych podłoży Odporna na wysokie i niskie temperatury (od -50 C do +110 C) Wysoka termoizolacyjność, dzięki bardzo niskiemu współczynnikowi przenikania ciepła Trwała w czasie, bezwonna, obojętna chemicznie, nietoksyczna Nie gnije, nie butwieje, odporna na grzyby, pleśnie i bakterie Dźwiękoszczelna Wzmocnienia konstrukcje Bardzo krótki czas wykonania prac i uzyskania wytrzymałości mechanicznej Gazoszczelność, wiatroizolacja i przewiewoszczelność Łatwe w transporcie, obróbce i montażu Pianka poliuretanowa jest odporna na działanie grzybów i pleśni, nie lubią jej także owady i gryzonie. oporne na dyfuzję pary wodnej Nie starzeje się, czyli mimo upływu czasu nie zmienia swoich parametrów mechanicznych i izolacyjnych. naniesiona na drewno nie powoduje butwienia i gnicia jest sterylna Precyzyjne dozowanie Charakterystyka produktu GEOFIX -jednoskładnikowa piana poliuretanowa w blaszanym pojemniku typu aerozolowego o objętości 750 [ml] Preparat na bazie polimeru poliuretanowego. Zawiera diizocyjanian-4,4' metylenodifenylu. Gaz napędowy nie zawiera FCKW ani propanu/butanu Temperatura pianowania od +18 do +25 C Objętość piany uzyskanej z pojemnika 42±3 [l] Masa piany uzyskanej z pojemnika 0,84±0,06 [kg] Sposób użytkowania Przed użyciem pojemnik należy dobrze wstrząsnąć. Wkręcić głowicę pianującą. Pojemnik trzymać zaworem w dół. Pianować przez naciśnięcie zaworu Po opuszczeniu przez pianę pojemnika odbywa się wstępne spienienie ciekłego produktu a na skutek pobierania wilgoci z otoczenia następuje dalszy przyrost objętości i utwardzenie. Pianka może być stosowana do otworów o średnicy do 150 [mm]. Maksymalna powierzchnia swobodna utwardzonej pianki wynosi 400 [cm 2 ]. Trwałość, przechowywanie produktu GEOFIX dostarczany jest w pojemnikach metalowych pod ciśnieniem gazu napędowego. Gwarantowana trwałość wynosi 12 miesięcy od daty produkcji, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Klasyfikacja w rozumieniu przepisów transportowych: RID/ADR, IMDG, ICAO/IATA: Nr ONZ (UN numer):

9 9

10 Kleje Spis treści ERKADUROL Ładunek klejowy poliuretanowy FASLOC Ładunki klejowe poliestrowe do kotwienia ERKADUR / ERKADOL Dwuskładnikowy klej poliuretanowy VERPENSIN Dwuskładnikowy klej organiczno-mineralny FIXORAPID Dwuskładnikowy klej mocznikowy

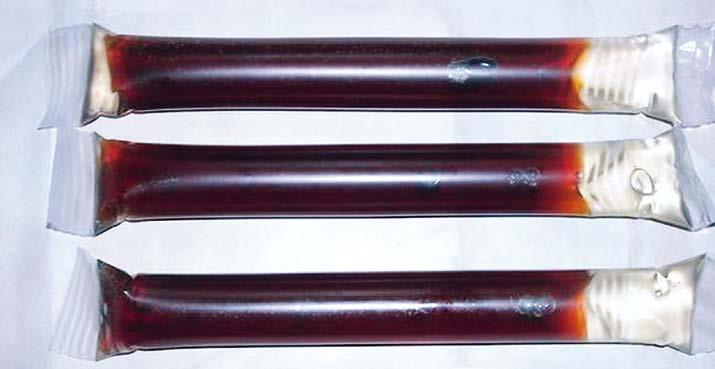

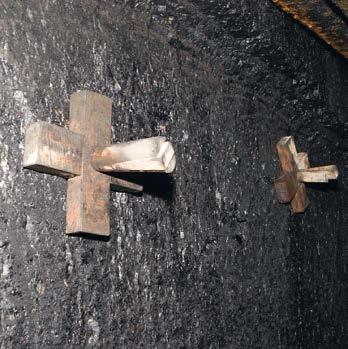

11 ERKADUROL Ładunek klejowy poliuretanowy Obszary zastosowań W górnictwie do: Mocowania kotew urabialnych Zespalania luźnych skał Wzmacniania spągu i ociosu węglowego Uszczelniania górotworu W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich własnościach i parametrach. Zalety Umożliwiają w krótkim czasie zabezpieczenie i stabilizację większego fragmentu ociosu bez użycia specjalistycznego sprzętu do iniekcji dzięki takim własnością jak: Dobra przyczepność do skał oraz węgla, nawet w środowisku zawodnionym Duża wytrzymałość mechaniczna przy zachowaniu elastyczności Oszczędność w zużyciu ze względu na spienialność Dobre własności penetracyjne dzięki niskiej lepkości i wspomagającemu działaniu ciśnienia spienienia Po zestaleniu odporność na wodę i degradację Charakterystyka produktu Ładunek klejowy poliuretanowy ERKADUROL składa się z dwóch komponentów kleju poliuretanowego umieszczonych w osobnych otoczkach włożonych jedna w drugą stanowiąc jeden ładunek standardowo o następujących parametrach: Średnica Ø 36 [mm] i Ø 38 [mm] Długość L = 300 [mm] Czas żelowania ok [sek] Stopień spienienia ok. 2 3 ERKADOL żywica kleju poliuretanowego: mieszanina polioli ze specjalnymi dodatkami i modyfikatorami, ERKADUR utwardzacz kleju poliuretanowego: poliizocyjanian (MDI) z dodatkami i modyfikatorami. Sposób użytkowania Do wykonanego wcześniej otworu wprowadza się jeden lub kilka ładunków. Należy zniszczyć otoczki ładunków, a następnie wymieszać komponenty kleju żerdzią kotwową przy użyciu wiertarki, lub ręcznie. Żerdź kotwowa pozostaje wklejona w otworze stanowiąc dodatkowy element wzmacniający. Zalecana średnica otworu wynosi 42 [mm]. Trwałość, przechowywanie produktu Dostarczane w opakowaniach tekturowych, po 25 sztuk ładunków, masa brutto 8 [kg] Magazynować w pomieszczeniach magazynowych przeznaczonych dla produktów chemicznych Gwarantowana trwałość wynosi 2 miesiące od daty produkcji, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Ładunki klejowe ERKADOL nie są materiałami niebezpiecznymi w rozumieniu przepisów transportowych RID/ADR, IMDG, ICAO/IATA. Nie podlegają klasyfikacji i ograniczeniom w transporcie. 11

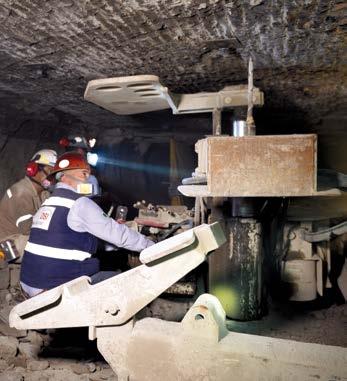

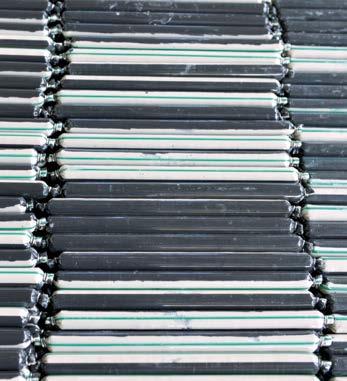

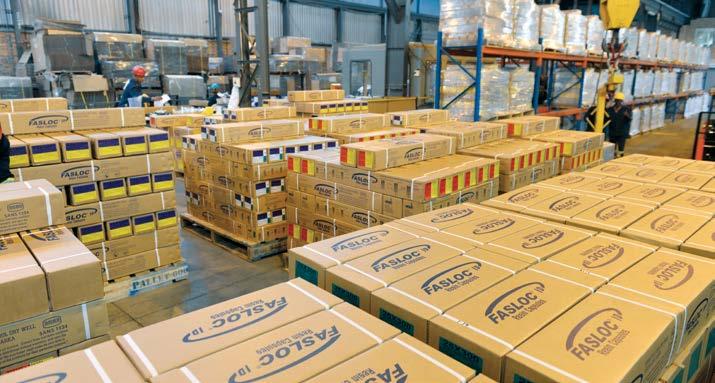

12 FASLOC Ładunki klejowe poliestrowe do kotwienia Obszary zastosowań W górnictwie Do samodzielnej obudowy kotwiowej Do zakotwień pomocniczych Przy budowie tuneli W budownictwie i drogownictwie Do mocowania słupków, barier, prętów, ekranów dźwiękochłonnych Zalety Szybkie wiązanie i szybki wzrost wytrzymałości. Zwiększa pewność zakotwienia i bezpieczeństwo robót górniczych przy zachowaniu szybkiego tempa ich prowadzenia Optymalne właściwości reologiczne oraz niski stosunek żywica/katalizator pozwalają na optymalne wymieszanie składników ładunków również w przypadku długich zakotwień i użyciu ręcznych kotwiarek, przy braku tendencji do wyciekania kleju z otworu Wysoka trwałość - ładunki przechowywane przez długi czas zachowują niezmienione podstawowe parametry Widok ładunku Przekrój ładunku Pasta katalityczna Zgrzew Zgrzew Mastyka Charakterystyka produktu Ładunek FASLOC składa się z dwóch komponentów umieszczonych w dwukomorowym opakowaniu foliowym, które uniemożliwia kontakt tych komponentów między sobą w czasie przechowywania i transportu. Rysunku A przedstawia widok zewnętrzny ładunku, natomiast rysunek B- jego przekrój. Główny składnik ładunku mastyka - to mieszanina na bazie żywicy poliestrowej, natomiast drugi komponent pasta katalityczna zawiera organiczny nadtlenek, który posiada zdolność utwardzania żywicy. Doskonałe właściwości barierowe folii uniemożliwiają migrację składników na zewnątrz oraz przedostawanie się wszelkich substancji do wewnątrz opakowania co sprawia, że ładunki FASLOC są bezpieczne dla zdrowia i środowiska i trwałe. Folia zapewnia także odpowiednią wytrzymałość i sztywność ładunku w czasie przechowywania, transportu i wprowadzania do otworu, natomiast podczas instalacji kotwy łatwo ulega zniszczeniu zapewniając optymalne wymieszanie składników i powstanie jednorodnej, mocnej i trwałej spoiny. Ładunki klejowe FASLOC oferowane są w szerokim asortymencie, obejmującym: Średnice od 20 do 40 [mm] Długości od 200 do [mm] Czasy żelowania od 10 sekund do 10 minut 12

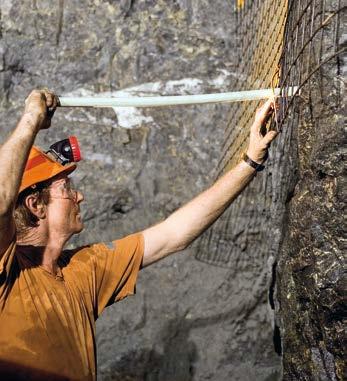

13 FASLOC Ładunki klejowe poliestrowe do kotwienia Sposób użytkowania Do dna wywierconego i oczyszczonego wcześniej otworu wprowadza się jeden lub kilka ładunków. Zaleca się, aby różnica między średnicą otworu i kotwi nie wynosiła więcej, niż 10 [mm]. Typowa, przykładowa konfiguracja to otwór średnicy 28 [mm] i kotew o średnicy 22 [mm]. Długość i ilość ładunków zależą od zakładanej długości zakotwienia. Następnie do otworu Mix Table należy wprowadzić kotew zamocowaną w kotwiarce i ruchem posuwistoobrotowym wymieszać składniki ładunku doprowadzając kotew do dna otworu. Dla dobrego wymieszania należy stosować zasadę 30 obrotów kotwiarki. Zalecany czas mieszania w temperaturze ok. 20 C w zależności od obrotów kotwiarki i typu ładunku zawarte są w Tabeli nr 1. Po ustaniu obrotów należy podtrzymywać kotew nieruchomo do czasu związania składników, dopiero wtedy można dokręcić nakrętkę. Ponieważ wiele czynników wpływa na proces instalacji zaleca się przeprowadzić próby na miejscu stosowania dla ustalenia czas wiązania ładunku i czasu podtrzymywania kotwi. Czas żelowania w 20 C Czas mieszania w sekundach Typ ładunku 50 RPM 300 RPM 600 RPM 800 RPM S-Fast (10-15 [sek]) NZ [sek] NZ minuta minuty minut NZ Nie zalecane Trwałość, przechowywanie produktu Ładunki klejowe FASLOC odpowiednio przechowywane zachowują trwałość 12 miesięcy od daty produkcji. Zaleca się przechowywanie w oryginalnych opakowaniach pod zadaszeniem, unikanie temperatur powyżej 25 C i bezpośredniego nasłonecznienia. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek, w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy lub B niebezpieczeństwa wybuchu pyłu węglowego. Ładunki klejowe FASLOC nie są materiałami niebezpiecznymi w rozumieniu przepisów transportowych RID/ADR, IMDG, ICAO/IATA. Nie podlegają klasyfikacji o ograniczeniom w transporcie. Kompletne informacje na temat bezpieczeństwa stosowania ładunków FASLOC zawarte są w Karcie Charakterystyki. 13

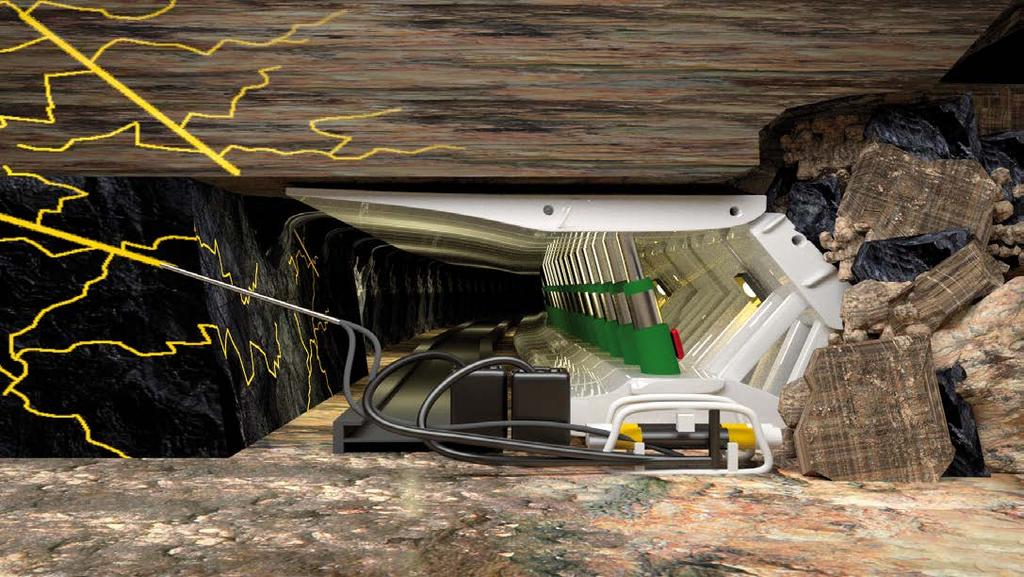

14 ERKADUR / ERKADOL Dwuskładnikowy klej poliuretanowy Obszary zastosowań W górnictwie do: Uszczelniania rys i spękań w tamach oraz w górotworze w sąsiedztwie tam Uszczelniania przed wypływem wody i migracją gazów Konsolidacji i wzmacniania stropów, spągów i ociosów wyrobisk korytarzowych oraz eksploatacyjnych Stabilizacji węgla skłonnego do odspajania się od ociosu ściany Do słabo i silnie rozluźnionych, suchych, wilgotnych, mokrych i silnie zawodnionych skał oraz węgla W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Wniknięcie kleju w szczeliny przywraca międzywarstwowe połączenie cierne i związanie warstw górotworu. Dobra przyczepność do skał oraz węgla, nawet w środowisku zawodnionym Duża wytrzymałość mechaniczna przy zachowaniu elastyczności Oszczędność w zużyciu ze względu na możliwość spienienia Dobre własności penetracyjne dzięki niskiej lepkości i wspomagającemu działaniu ciśnienia spienienia Nie powoduje kumulacji energii sprężystości Po zestaleniu jest odporny na wodę i nie podlegają procesowi starzenia Charakterystyka produktu Klej poliuretanowy powstaje w wyniku reakcji chemicznej zachodzącej po wymieszaniu składnika ERKADOL ze składnikiem ERKADUR. ERKADUR Utwardzacz kleju poliuretanowego, jest wspólny dla całego systemu żywic Jest to poliizocyjanian (MDI) z dodatkami i modyfikatorami ERKADOL Żywica kleju poliuretanowego. Mieszanina polioli ze specjalnymi dodatkami i modyfikatorami, występująca w odmianach A, K, M, L o różnych czasach reakcji 14

15 ERKADUR / ERKADOL Dwuskładnikowy klej poliuretanowy Sposób użytkowania Aplikacja kleju polega na wymieszaniu w miejscu stosowania obu składników ERKADOL i ERKADUR w proporcji 1:1 i wtłoczeniu agregatem iniekcyjnym do wykonanych otworów w górotworze. Wskutek reakcji utwardzania powstaje gotowy produkt. Trwałość, przechowywanie produktu Dostawa w pojemnikach typu kanister z tworzywa, metalowych lub beczkach. Każdy składnik w oddzielnym pojemniku. Składować w pomieszczeniach magazynowych przeznaczonych dla produktów chemicznych. Przechowywanie w ujemnych temperaturach nie wpływa na jakość komponentów. W razie zamarznięcia spowodować odtajanie i przed użyciem przemieszać. Gwarantowana trwałość wynosi 12 miesięcy od daty produkcji, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Komponenty klejów systemu ERKADUR /ERKADOL nie są materiałami niebezpiecznymi w rozumieniu przepisów transportowych ADR/RID, IMDG, ICAO/IATA. Żywica ERKADOL A ERKADOL K ERKADOL M ERKADOL L Cecha Do uszczelniania, wzmacniania i zabezpieczania przed wdzierającą się wodą lub gazem Szybko rosnąca lepkość kleju powoduje zamykanie szczelin i pęknięć w górotworze. Do wzmacniania silnie rozluźnionego górotworu Zapewnia duży zasięg penetracji i zmniejszone możliwości wypływu kleju z górotworu. Żywica wielozadaniowa Opóźniony start reakcji i wydłużony czas reakcji, zachowuje przez dłuższy czas lepkość graniczną i posiada duży zasięg penetracji Czas reakcji 1 [min] 3 [min] 9 [min] 25 [min] 15

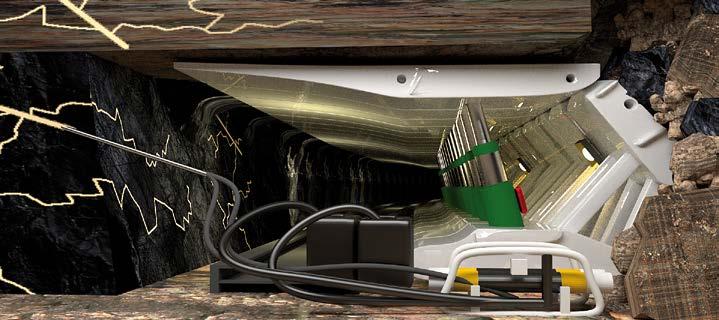

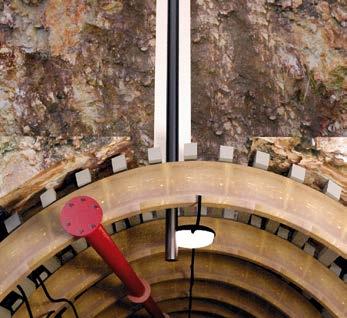

16 VERPENSIN Dwuskładnikowy klej organiczno-mineralny Obszary zastosowań W górnictwie do: Utwardzania, wzmacniania i stabilizacji górotworu i węgla (stropów, spągów, ociosów i czoła drążonych wyrobisk) Uszczelnianie górotworu przed wypływem i migracją gazów i wody Wklejania kotwi metodą iniekcyjną, Kotwienie wyrobisk i tuneli Może być stosowany do słabo i silnie rozluźnionych, wilgotnych lub silnie zawodnionych skał i węgla. W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Dobra przyczepność do podłoży mineralnych suchych i mokrych Dobre własności penetracyjne dzięki niskiej lepkości Krótki czas reakcji i utwardzania, szybki przyrost wytrzymałości Stosowanie kleju nie wpływa na wskazania czujników atmosfery kopalnianej Mocny inhibitor procesu utleniania węgla -IV klasa - w 5 stopniowej klasyfikacji Głównego Instytutu Górnictwa. Wydłuża proces samozagrzewania się węgla Temperatura reakcji poniżej 100ºC Po zestaleniu odporność na wodę i nie podlega procesowi starzenia się Posiada zdolność ochronną przed korozją, spowalnia proces korozji wyrobów metalowych Charakterystyka produktu Klej powstaje w wyniku reakcji chemicznej zachodzącej po wymieszaniu żywicy z utwardzaczem Obydwa składniki są cieczami: VERPENSIN A: sodowe szkło wodne z dodatkami uszlachetniającymi VERPENSIN B: izocyjanian z dodatkami uszlachetniającymi Duża wytrzymałość na ściskanie i ścinanie Stopień spienienia: 1,0 Wskaźnik tlenowy 35,9 % Sposób użytkowania Aplikacja kleju polega na wymieszaniu w miejscu stosowania obu składników VERPENSIN A i VERPENSIN B w odpowiednim agregacie pompowym w proporcji 1:1 i wtłoczeniu do wykonanych otworów w górotworze. Wskutek reakcji powstaje produkt klej, który nie spienia się oraz ulega szybko utwardzeniu. Trwałość, przechowywanie produktu Informacja o bezpiecznym stosowaniu Dostawa w pojemnikach typu kanister z tworzywa, metalowych lub beczkach. Każdy składnik w oddzielnym pojemniku. Składować w pomieszczeniach magazynowych przeznaczonych dla produktów chemicznych. Magazynować w temperaturze od +10 C do +40 C. Gwarantowana trwałość wynosi 6 miesięcy od daty produkcji, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Komponenty nie są materiałami niebezpiecznymi w rozumieniu przepisów transportowych: VERPENSIN B: RID/ADR, IMDG, ICAO/IATA. VERPENSIN A: RID/ADR, ADN, ADNR (tylko zbiornikowiec), IMDG, IATA. Nie podlega klasyfikacji i ograniczeniom w transporcie. 16

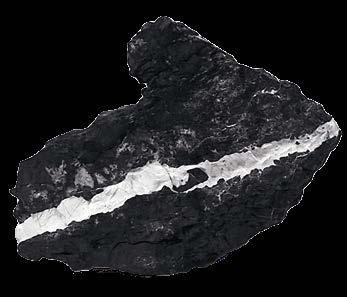

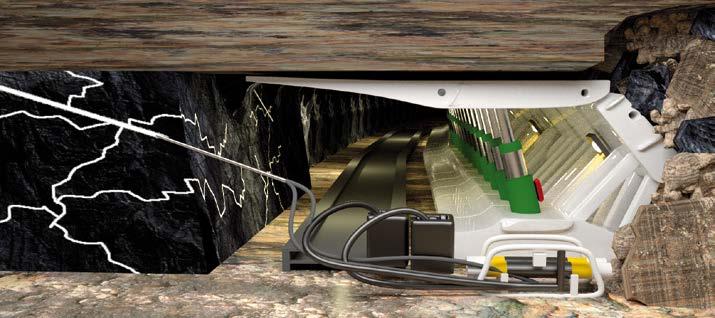

17 FIXORAPID Dwuskładnikowy klej mocznikowy Obszary zastosowań W górnictwie do: Wzmacniania, utwardzania górotworu: stropów, spągów i ociosów Wzmacniania i stabilizacji ociosu węglowego Zestalania, konsolidacji luźnych skał, wypełniania pustek Uszczelniania górotworu Napełniania podpór obudowy typu PINK-AS W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Może być stosowany do słabo i silnie rozluźnionych, suchych, wilgotnych i silnie zawodnionych skał, pokładów węgla w kopalniach i innych obiektach podziemnych, jak tunele, sztolnie hydrotechniczne. Nietopliwy i nierozpuszczalny. Niewrażliwy na działanie zasolonych wód Niepalny i nie żarzy się. Czas palenia 0 [sek], czas żarzenia 0 [sek], wskaźnik tlenowy WT = 39,5% Wykazuje dużą wytrzymałość mechaniczną na zginanie i ściskanie Odporny na działanie czynników atmosferycznych i degradację biologiczną Niepalny: antystatyczny o niskiej rezystancji poniżej R s = 1 x 10 9 Ω Stosowanie produktu nie wpływa na wskazania czujników atmosfery kopalnianej Charakterystyka produktu Dwuskładnikowy klej mocznikowy - FIXORAPID : FIXORAPID żywica: ciecz, roztwór żywicy mocznikowoformaldehydowej z dodatkami uszlachetniającymi FIXORAPID utwardzacz: ciecz, rozcieńczone kwasy mineralne z dodatkami uszlachetniającymi Sposób użytkowania Aplikacja kleju polega na wymieszaniu w miejscu stosowania obu składników żywicy i utwardzacza w proporcji 4:1 i wtłoczeniu agregatem iniekcyjnym do wykonanych otworów w górotworze. Wskutek reakcji utwardzania powstaje gotowy produkt. Trwałość, przechowywanie produktu Informacja o bezpiecznym stosowaniu Magazynować w pomieszczeniach suchych, przewiewnych. Zalecana temperatura przechowywania komponentów +10 C do +25 C. Okres przechowywania wynosi odpowiednio dla: FIXORAPID żywicy: ok. 2 miesiące (okres letni), ok. 3 miesiące (okres zimowy), FIXORAPID utwardzacza: 1 rok od daty produkcji, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Pakowane standardowo w pojemniki typu kanister o pojemności 25 [dm 3 ] z tworzywa lub pojemniki metalowe (z wyłączeniem roztworu utwardzacza). Możliwa dostawa w pojemnikach typu kanister z tworzywa, metalowych lub beczkach. Każdy składnik w oddzielnym pojemniku. Składować w pomieszczeniach magazynowych przeznaczonych dla produktów chemicznych. Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Obydwa składniki nie są materiałami niebezpiecznym w rozumieniu przepisów transportowych RID/ADR. 17

18 Spoiwa cementowo - mineralne Spis treści POROCEM C Spienialne spoiwo mineralno-cementowe IZOLITEX C Mieszanina mineralno-cementowe PRESOLIT 20/45 Tworzywo mineralno-cementowe ANTYPIROGEL Mineralne tworzywo izolująco - uszczelniające o cechach antypirogenu

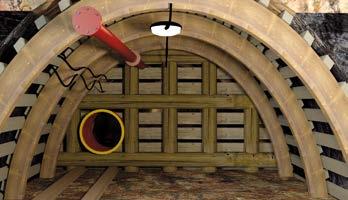

19 POROCEM C Spienialne spoiwo mineralno-cementowe Obszary zastosowań W górnictwie do: Wykonywania tam izolacyjnych, wentylacyjnych Wypełniania pustek za odrzwiami obudowy Wypełniania pustek powstałych w wyniku obwałów w wyrobiskach ścianowych i korytarzowych Wykonywania pasów podsadzkowych Uszczelniania i izolowania wyrobisk Prewencji pożarowej W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Produkt niepalny, łatwo pompowalny, spienialny, posiada własności penetracyjne i dzięki temu wypełnia nawet najmniejsze pustki i szczeliny W okresie dojrzewania nie wymaga pielęgnacji Mocny inhibitor procesu utleniania węgla, zaliczony do IV klasy antypirogenów (w pięciostopniowej klasyfikacji Głównego Instytutu Górnictwa). Wydłuża proces samozagrzewania się węgla Otrzymał pozytywną ocenę stosowania materiału w prewencji pożarowej Stosowanie produktu nie wpływa na wskazania czujników atmosfery kopalnianej Charakterystyka produktu POROCEM C Spienialne spoiwo mineralno-cementowe. Mieszanina komponentów na bazie naturalnych składników mineralnych, dodatki ułatwiające spienienie, dodatki dla uzyskania wymaganej wytrzymałości. Parametry techniczne Wydatek dla w/s=2/1 Czas utraty rozlewności dla w/s=2/1 Czas żelowania dla w/s=2/1 Wytrzymałość na ściskanie po 24 godzinach Wytrzymałość na ściskanie po 28 dniach 0,18 [t/m 3 ] ok. 4 [min] 45 [sec] ok. 9 [min] 1,5 [MPa] 10,4 [MPa] Sposób użytkowania W miejscu stosowania miesza się suchy proszek z wodą i zatłacza przy użyciu pompy. Zalecana proporcja woda/suchy proszek w/s od 1/1 do 2,5/1. Po zmieszaniu proszku POROCEM C z wodą i samo spienieniu się tej mieszaniny uzyskujemy substancję o konsystencji półpłynnej, którą zatłacza się do wypełnianej przestrzeni. Trwałość, przechowywanie produktu Towar pakowany jest w worki papierowe, po 25 [kg] układane na palety, standardowo po 40 worków, foliowane, o masie netto [kg]. Gwarantowana trwałość wynosi 6 miesięcy od daty produkcji, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Podczas transportu i składowania zabezpieczyć worki ze spoiwem przed wilgocią oraz możliwością mechanicznego uszkodzenia. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Produkt nie jest materiałem niebezpiecznym w rozumieniu przepisów transportowych RID/ADR, IMDG, ICAO/IATA. Nie podlega klasyfikacji i ograniczeniom w transporcie. 19

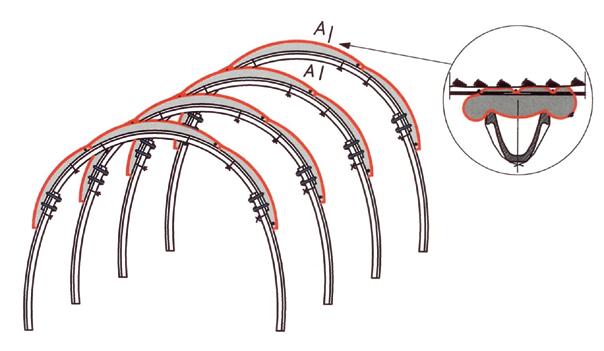

20 IZOLITEX C Mieszanina mineralno-cementowe Obszary zastosowań W górnictwie do: Wykonywania pasów podsadzkowych, pasów ochronnych Wykonywania tam przeciwwybuchowych i izolacyjnych Wypełniania pustek powstałych w wyniku obwałów w wyrobiskach ścianowych i korytarzowych Wypełniania pustek za odrzwiami obudowy Wypełniania i uszczelniania pustek i gruzowisk W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Produkt niepalny, łatwo pompowalny, posiada własności penetracyjne i dzięki temu wypełnia nawet najmniejsze pustki i szczeliny Mocny inhibitor procesu utleniania węgla, zaliczony do IV klasy antypirogenów (w pięciostopniowej klasyfikacji Głównego Instytutu Górnictwa) Wydłuża proces samozagrzewania się węgla Otrzymał pozytywną ocenę dla zastosowania materiału w prewencji pożarowej Spełnia normy dla spoiw do wykonywania tam przeciwwybuchowych. Zatwierdzony do wykonania tam przeciwwybuchowych Jest niepalny W okresie dojrzewania nie wymaga pielęgnacji Stosowanie produktu nie wpływa na wskazania czujników atmosfery kopalnianej Charakterystyka produktu IZOLITEX C Spoiwo mineralnocementowe o zwiększonej wytrzymałości. Podstawowymi składnikami mieszaniny są: komponenty na bazie składników mineralnych (kruszywa), cementy, dodatki ułatwiające mieszanie z wodą oraz przyspieszające uzyskanie wymaganej wytrzymałości. Wytrzymałość na ściskanie po 28 dniach dla w/s = 2,5/1 Wytrzymałość na ściskanie po 28 dniach dla w/s = 1/1 Parametry techniczne Czas wiązania dla w/s = 1/1 Współczynnik rozmiękania 5,1 [MPa] 18,3 [MPa] od 7 [min] do 18 [min] 0,91 Sposób użytkowania W miejscu stosowania miesza się suchy proszek z wodą i zatłacza przy użyciu pompy do wypełnianej przestrzeni lub rękawów, worków. Po zmieszaniu IZOLITEX -u C z wodą uzyskuje się substancję o konsystencji półpłynnej, którą zatłacza się pompą do wypełnianej przestrzeni. Standardowo po okresie ok [min] nazywanym czasem żelowania (dla w/s = od 1/1 do 2,5/1) substancja tężeje tzn. maleje jej rozlewność i traci zdolności penetracyjne natomiast narasta jej wytrzymałość. Trwałość, przechowywanie produktu Towar pakowany jest w worki papierowe, po 25 [kg] układane na palety, standardowo po 40 worków, foliowane, o masie netto [kg]. Gwarantowana trwałość wynosi 6 miesięcy od daty produkcji, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Podczas transportu i składowania zabezpieczyć worki ze spoiwem przed wilgocią oraz możliwością mechanicznego uszkodzenia. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. IZOLITEX nie jest materiałem niebezpiecznym w rozumieniu przepisów transportowych RID/ADR, ADR/RID, IMDG, ICAO/IATA. 20

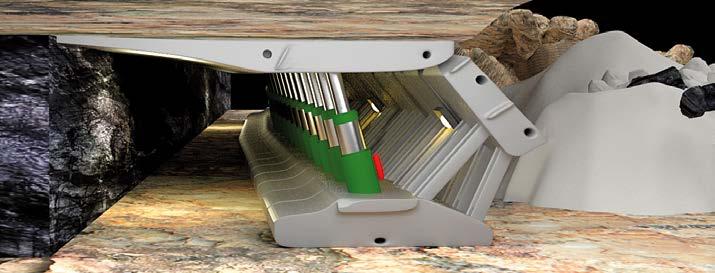

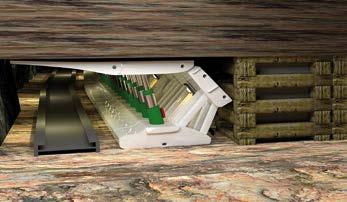

21 PRESOLIT 20/45 Tworzywo mineralno-cementowe Obszary zastosowań W górnictwie do: Wykonywania wykładki mechanicznej na odrzwiach łukowej obudowy chodnikowej Wykonywania wykładki mechanicznej pełnej na ociosach i stropie wyrobisk korytarzowych Wykonywania pasów podsadzkowych Wykonywania pasów ochronnych wyrobisk przyścianowych Wypełniania kasztów Wypełniania pustek powstałych w wyniku obwałów, uszczelnianie zawału Iniekcji konsolidującej górotwór, konsolidacji gruzowisk W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Bardzo wysoka wytrzymałość mechaniczna Szybko osiągane parametry wytrzymałościowe Duża przyczepność zdolność sklejania górotworu Mocny inhibitor procesu utleniania węgla -IV klasa - w 5 stopniowej klasyfikacji Głównego Instytutu Górnictwa. Wydłuża proces samozagrzewania się węgla W okresie dojrzewania nie wymaga pielęgnacji Stosowanie produktu nie wpływa na wskazania czujników atmosfery kopalnianej Charakterystyka produktu PRESOLIT 20/45 Tworzywo mineralno cementowe, którego podstawowymi składnikami są komponenty na bazie składników mineralnych (kruszywa), cementy, dodatki ułatwiające mieszanie z wodą oraz przyspieszające uzyskanie wymaganej wytrzymałości. Wydatek spoiwa: 1,73 [Mg/m 3 ] Wytrzymałość na ściskanie po 24 godz. Wytrzymałość na ściskanie po 28 dniach Parametry techniczne Wytrzymałość na zginanie Początek czasu wiązania Koniec czasu wiązania 20 [MPa] 45 [MPa] ok. 5 [MPa] ok. 4 [godz.] ok. 6 [godz.] Sposób użytkowania W miejscu stosowania miesza się suchy proszek z wodą i zatłacza przy użyciu pompy do rękawów lub worków np. Big- Bagów, kasztów, za obudowę itp. miejsc przeznaczenia. Po zmieszaniu z wodą w stosunku woda/spoiwo -w/s= 0,21/1- uzyskuje się substancję o konsystencji pasty, którą zatłacza się pompą do miejsca przeznaczenia. Po okresie wiązania tworzywo ulega utwardzeniu i uzyskuje szybkie przyrosty wytrzymałości. Trwałość, przechowywanie produktu Towar pakowany jest w worki papierowe, po 25 [kg] układane na palety, standardowo po 40 worków, foliowane, o masie netto [kg]. Gwarantowana trwałość wynosi 6 miesięcy od daty produkcji, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Podczas transportu i składowania. Zabezpieczyć worki ze spoiwem przed wilgocią oraz możliwością mechanicznego uszkodzenia. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Produkt nie jest materiałem niebezpiecznym w rozumieniu przepisów transportowych RID/ADR, IMDG, ICAO/IATA. Nie podlega klasyfikacji i ograniczeniom w transporcie. Nie stanowi zagrożenia dla środowiska. 21

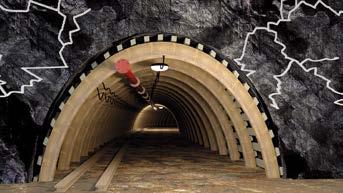

22 ANTYPIROGEL Mineralne tworzywo izolująco - uszczelniające o cechach antypirogenu Obszary zastosowań W górnictwie do: Dezaktywacji powierzchni węgla Izolowania zrobów Uszczelniania górotworu Wypełniania szczelin, pustek, kawern Odbierania ciepła z górotworu jak również budowy tam Do działań profilaktycznych jak i do aktywnego gaszenia pożarów Do wypełniania przestrzeni zawałowej i zmniejszenia możliwości iskrzenia przemieszczających się skał w zawale W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Bardzo mocny inhibitor procesu utleniania węgla -V klasa - najwyższa - w 5 stopniowej klasyfikacji Głównego Instytutu Górnictwa. Przerywa proces samozagrzewania węgla. Wysoka skuteczność preparatu jest wynikiem podwójnego działania: Mechanicznego, w którym cząstki mineralne blokują pory ograniczając dostęp tlenu do powierzchni węgla Chemicznego przez ograniczenie aktywności chemicznej węgla i zmniejszenie szybkości utleniania Redukuje skłonności do iskrzenia podczas przemieszczania się skał w zawale. Antypirogel jest produktem niepalnym. Charakterystyka produktu Mineralne tworzywo izolująco - uszczelniające o cechach antypirogenu. ANTYPIROGEL jest mieszaniną w postaci proszku: silnych antypirogenów, wypełniaczy mineralnych oraz dodatków ułatwiających żelowanie. Sposób użytkowania Stosowanie produktu nie wpływa na wskazania czujników atmosfery kopalnianej. Zalecana proporcja woda/suchy proszek w/s od 1:1 do 2,5:1. Wydajność dla w/s=2,5/1 wynosi 3,2 [m 3 /t]. Po dynamicznym zmieszaniu z wodą uzyskuje się półpłynną mieszaninę - wykazującą własności tiksotropowe - która z upływem czasu ulega żelowaniu bez efektu sedymentacji. Czas otrzymania postaci żelu jest zależny m.in. od proporcji wody do suchego tworzywa, czasu mieszania, twardości wody. Czas żelowania waha się od 1 [min] do 30 [min] przy stosunku woda/suchy proszek odpowiednio od 1:1 do 2,5:1. Możliwe jest wydłużenie czasu żelowania do 60 [min], a nawet dłużej, przy proporcjach powyżej 2,5:1 np. w przypadku konieczności zatłaczania na większe odległości. Możliwe użycie w dwojaki sposób: Metodą na sucho przez pokrywanie powierzchni węgla rozsypując proszek Metodą na mokro przez iniekcję, natrysk lub zatłaczanie Mieszaninę ANTYPIROGEL można tłoczyć przy użyciu pomp także w postaci żelu. Trwałość, przechowywanie produktu Towar pakowany jest w worki papierowe, po 25 [kg] układane na palety, standardowo po 40 worków, foliowane, o masie netto [kg]. Gwarantowana trwałość wynosi 6 miesięcy od daty produkcji pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Podczas transportu i składowania zabezpieczyć worki ze spoiwem przed wilgocią oraz możliwością mechanicznego uszkodzenia. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa Polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetalowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Produkt nie jest materiałem niebezpiecznym w rozumieniu przepisów transportowych RID/ADR, IMDG, ICAO/IATA. Nie podlega klasyfikacji i ograniczeniom, nie stanowi zagrożenia dla zdrowia i środowiska. 22

23 23

24 Pozostałe produkty Spis treści ANTYPIROFIX Preparat antypirogenny OXYPAR MULVER

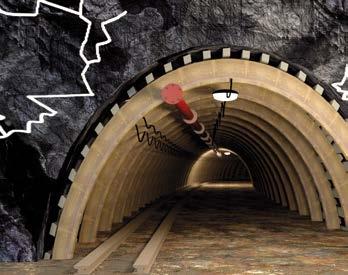

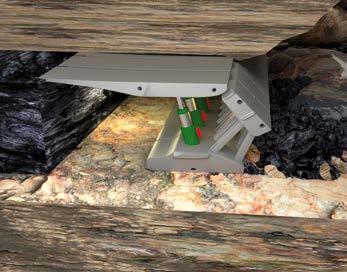

25 ANTYPIROFIX Preparat antypirogenny Obszary zastosowań W górnictwie do: Działań profilaktycznych, w szczególności do dezaktywacji węgla skłonnego do samozapłonu, ograniczania zagrożeń powstania pożaru endogenicznego, a nawet do przerywania procesu samozagrzewania węgla Jako dodatek do materiałów lokowanych w podziemnych wyrobiskach zakładów górniczych, np. do podsadzki, pyłów dymnicowych i innych materiałów mineralnych Do stosowania zarówno w prewencji pożarowej, jak i aktywnego gaszenia pożarów Do zabezpieczania węgla składowanego przez dłuższy czas W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Bardzo mocny inhibitor procesu utleniania węgla (V klasa - najwyższa - w 5 stopniowej klasyfikacji Głównego Instytutu Górnictwa). Wysoka skuteczność preparatu jest wynikiem jego podwójnego działania: Mechanicznego blokuje pory na powierzchni węgla, ograniczając dostęp tlenu Chemicznego ogranicza aktywność chemiczną węgla, zmniejszając szybkość utleniania Przerywa proces samozagrzewania węgla, Produkt niepalny. Czas palenia i żarzenia: 0 [sek]. Zastosowany na składach opału nie degraduje węgla i nie obniża jego parametrów. Jako dodatek do materiałów lokowanych pod ziemią nie powoduje zaburzenia w reakcjach wiązania podawanego materiału. Bardzo wydajny w stosowaniu z uwagi na pełną skuteczność już przy rozcieńczeniu w wodzie w proporcji wagowej 19:1 (roztwór 5%), jak i dodaniu go w ilości 5% do innych materiałów mineralnych. Stosowanie produktu nie wpływa na wskazania czujników atmosfery kopalnianej. Charakterystyka produktu Środek antypirogenny w postaci proszku, wieloskładnikowa mieszanina silnych antypirogenów i modyfikatorów. Preparat jest całkowicie rozpuszczalny w wodzie. Sposób użytkowania Może być stosowany samodzielnie lub jako dodatek do: podsadzki, pyłów dymnicowych, materiałów mineralnych lokowanych w wyrobiskach podziemnych. Użycie jego możliwe jest w dwojaki sposób: Metodą na mokro przez natrysk lub zatłaczanie wodnego roztworu w górotwór Metodą na sucho przez pokrywanie powierzchni węgla rozsypując proszek, lub dodając go w ilości minimum 5% do podsadzki, pyłów dymnicowych lub innych materiałów mineralnych Trwałość, przechowywanie produktu Towar pakowany jest w worki papierowe, po 25 [kg] układane na palety, standardowo po 40 worków, foliowane, o masie netto [kg]. Gwarantowana trwałość wynosi 6 miesięcy od daty produkcji, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Podczas transportu i składowania zabezpieczyć worki ze spoiwem przed wilgocią oraz możliwością mechanicznego uszkodzenia. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Produkt nie jest materiałem niebezpiecznym w rozumieniu przepisów transportowych RID/ADR, IMDG, ICAO/IATA. Nie podlega klasyfikacji i ograniczeniom w transporcie. Nie stanowi zagrożenia dla środowiska. 25

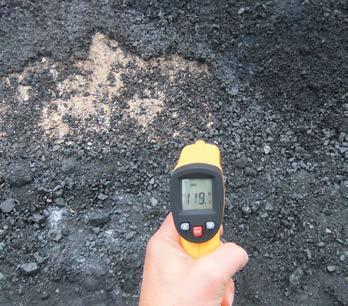

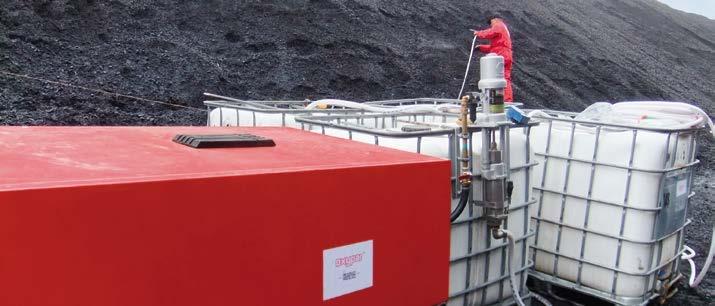

26 OXYPAR Obszary zastosowań Działania profilaktyczne - dezaktywacja węgla i innych materiałów skłonnych do samozapłonu, ograniczenie zagrożenie powstania pożaru endogenicznego Impregnacja powierzchni węgla, ograniczenie jego degradacji Przerywanie procesu samozagrzewania Do zabezpieczenia węgla w czasie transportu Do stosowania w prewencji pożarowej i aktywnym gaszeniu pożarów Do zabezpieczania węgla składowanego przez dłuższy czas Zalety Bardzo mocny inhibitor procesu utleniania węgla (V klasa - najwyższa - w 5 stopniowej klasyfikacji Głównego Instytutu Górnictwa). Wysoka skuteczność preparatu jest wynikiem jego podwójnego działania: Mechanicznego: w którym dzięki dobrej penetracji wnika w pory i mikropęknięcia ziaren węgla, blokuje pory na powierzchni węgla, ogranicza dostępu tlenu Chemicznego: przez ograniczenie aktywności chemicznej węgla i zmniejszenie szybkości utleniania Powoduje zanik skłonności do chemisorpcji tlenu. Przerywa rozpoczęty proces samozagrzewania węgla. Po wyschnięciu tworzy na powierzchni węgla film odporny na zmywanie. Skleja i konsoliduje ziarna węgla. Zastosowany na składach opału nie degraduje węgla i nie obniża jego parametrów. Jest produktem niepalnym. Charakterystyka produktu Środek antypirogenny w płynie, wieloskładnikowy roztwór silnych antypirogenów i modyfikatorów. Sposób użytkowania Przez natrysk na powierzchnię lub zatłaczanie. Trwałość, przechowywanie produktu Produkt ma gwarantowaną trwałość 6 miesięcy od daty produkcji, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. Należy chronić opakowania przed wysoką temperaturą i uszkodzeniami mechanicznymi. Ciecz pakowana w pojemniki [l], beczki 200 [l], kanistry 25 [l]. Informacja o bezpiecznym stosowaniu Produkt nie jest materiałem niebezpiecznym w rozumieniu przepisów transportowych ADR, IMDG, ICAO/IATA. Nie podlega klasyfikacji i ograniczeniom w transporcie. Nie stanowi zagrożenia dla środowiska. 26

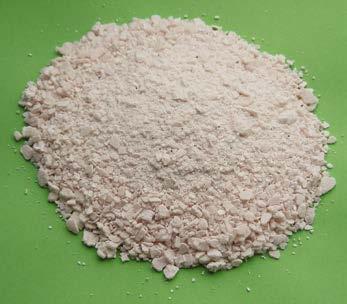

27 MULVER Obszary zastosowań Zalety Charakterystyka produktu W górnictwie do: Do zabezpieczania pyłu kopalnianego przed możliwością przeniesienia wybuchu pyłu węglowego poza strefami zabezpieczającymi W miejscach wtórnych źródeł powstawania zapylenia (przesypy, wysypy i zwrotnie) W wyrobiskach, w których zabudowane są zapory przeciw wybuchowe w odległościach nie mniejszych niż 50 [m] od zapory W wyrobiskach, w których wilgotność względna powietrza jest większa niż 70% Jako środek dodatkowy do wykonywania stref zabezpieczających zmywanych W wyrobiskach węglowych, w celu obniżenia skłonności węgla do samozapalenia (np. węgla pozostawionego w zwale) Jako środek do likwidacji stref znacznego nagromadzenia pyłu węglowego Jako środek do przyspieszenia zestalania podsadzki z pyłów dymnicowych Neutralizacja (pozbawianie lotności) pyłów kopalnianych/pyłu węglowego Zmniejszanie zagrożenia wybuchem pyłu węglowego Obniżanie skłonności węgla do samozapalenia Spowalnia szybkość postępowania korozji elementów metalowych Niepalny Stosowanie produktu nie wpływa na wskazania czujników atmosfery kopalnianej Sposób użytkowania Preparat na bazie chlorku wapnia - MULVER : Mieszanina w postaci płatków koloru szarego substancji higroskopijnych, antypirogenicznych i dodatków pomocniczych, obniżających napięcie powierzchniowe cieczy. Zaliczony do IV klasy inhibitorów procesu samozagrzewania (antypirogenów) wg 5 stopniowej klasyfikacji Głównego Instytutu Górnictwa. Stosowanie preparatu MULVER w wyrobisku, polega na rozsypaniu ręcznym metodami mechanicznymi, lub jako dodatek do zawiesin wodnych. Dla poprawy skuteczności działania preparatu przed rozsypaniem wyrobisko należy na całym obwodzie zmyć wodą. W wyrobisku o szerokości od 4 do 5 [m] należy jednorazowo wysypać od 1 do 5 [kg] na 1 [m] bieżący wyrobiska. Preparat należy równomiernie rozprowadzić na spągu wyrobiska. Trwałość, przechowywanie produktu Dostawa w pojemnikach typu kanister z tworzywa, metalowych lub beczkach. Każdy składnik w oddzielnym pojemniku. Składować w pomieszczeniach magazynowych przeznaczonych dla produktów chemicznych. Przechowywanie w ujemnych temperaturach nie wpływa na jakość komponentów. W razie zamarznięcia spowodować odtajanie i przed użyciem przemieszać. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Preparat nie jest materiałem niebezpiecznym w rozumieniu przepisów transportowych RID/ADR, IMDG, ICAO/IATA. Nie podlega klasyfikacji i ograniczeniom. Gwarantowana trwałość wynosi 12 miesięcy od daty produkcji, pod warunkiem przechowywania zgodnie z wymaganiami instrukcji. 27

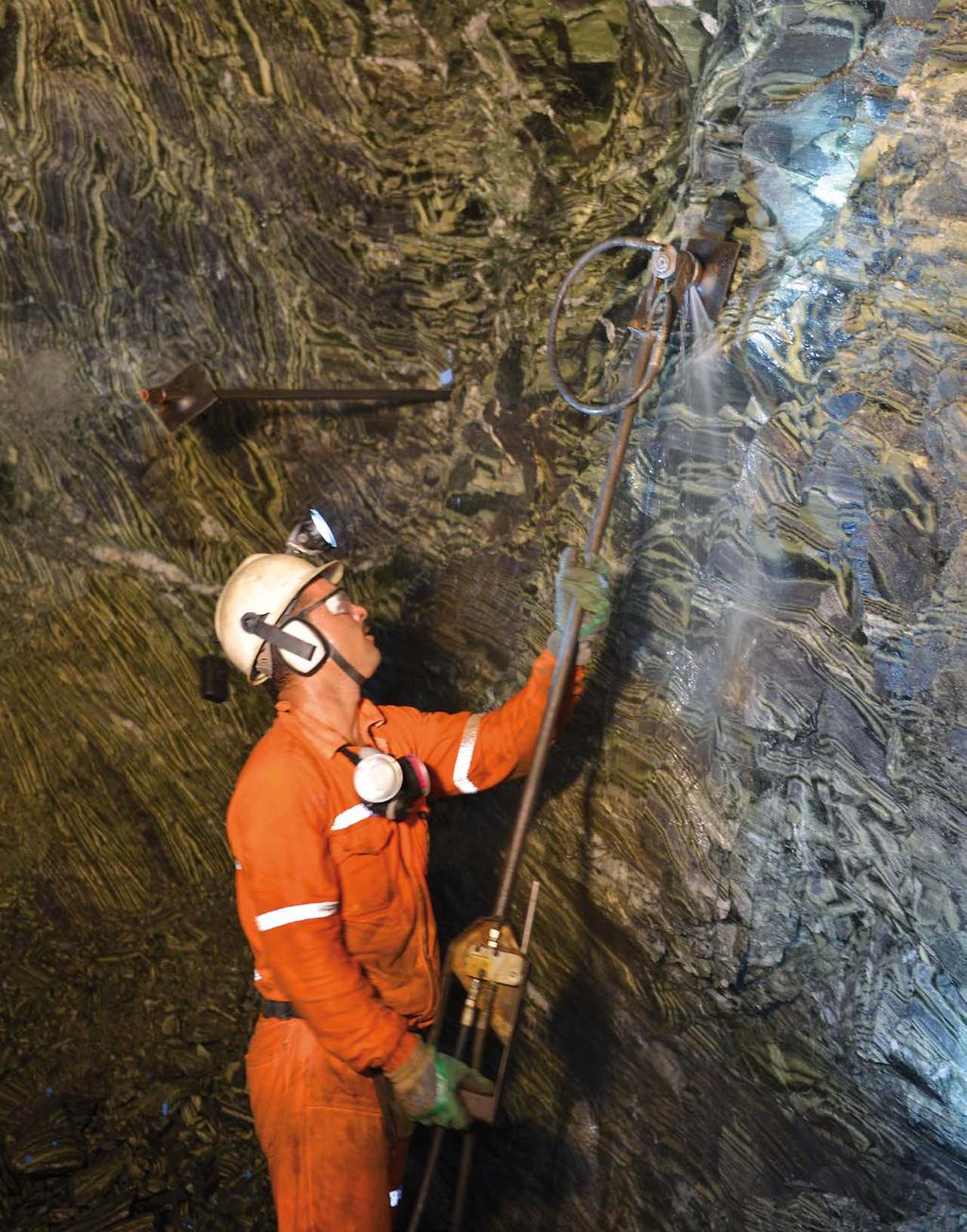

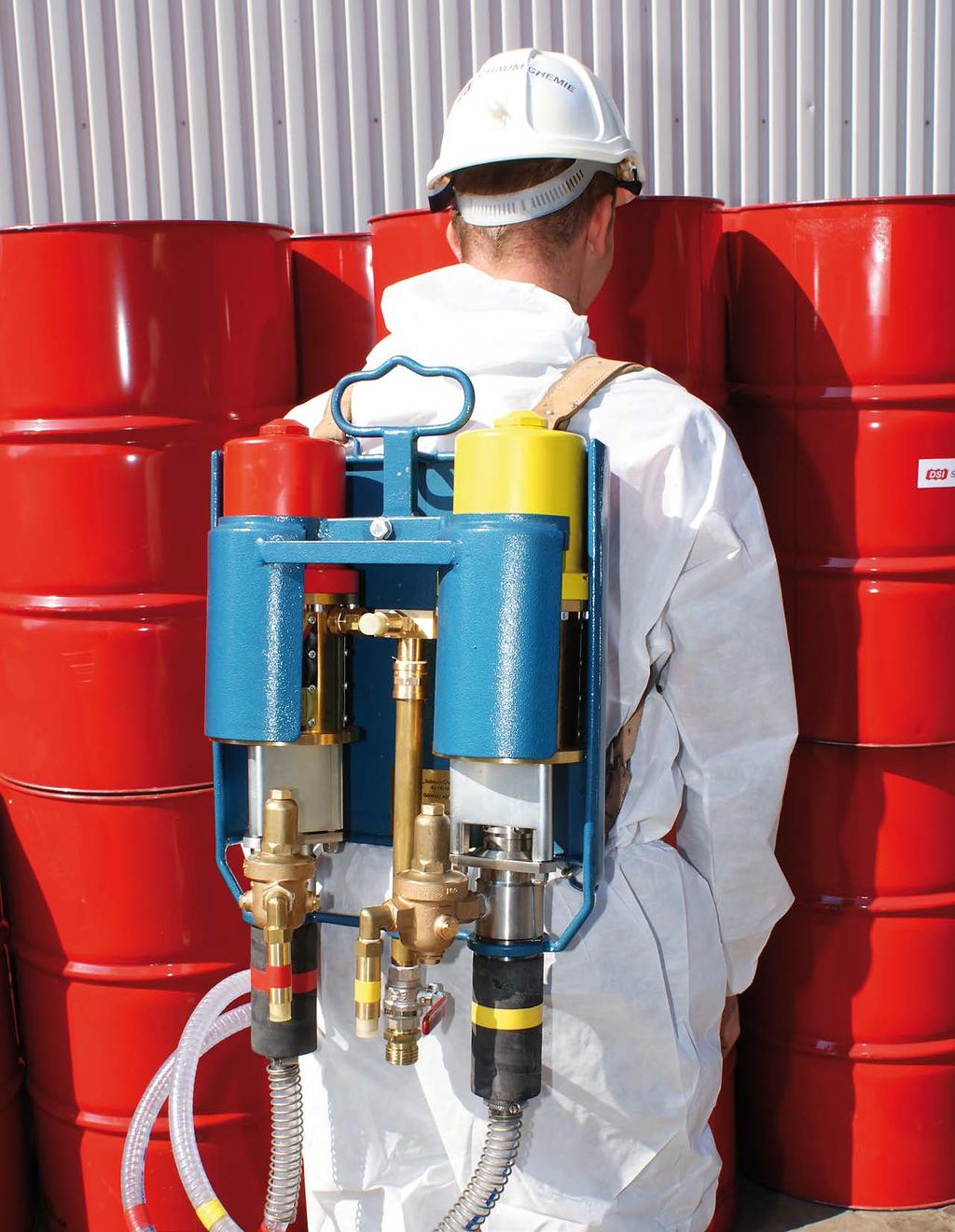

28 Agregat pompowy i osprzęt iniekcyjny Spis treści GAPP Agregat Pompowo Pianowy Tkanina polipropylenowa antystatyczna ZPP Osprzęt do iniekcji

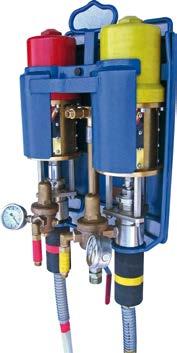

29 GAPP Agregat Pompowo Pianowy Obszary zastosowań W górnictwie do: Wytwarzania i podawania pian na bazie żywic mocznikowych W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie tego typu urządzeń o takich parametrach. Zalety Kompaktowa budowa Mobilność, łatwy ręczny transport Możliwość płynnej regulacji proporcji podawania komponentów Możliwość doboru wydajności do precyzji podawania Różnorodne warianty wykonania w zależności od zastosowanych proporcji i wymagań transportowych Stosowanie pasów transportowych ułatwia przenoszenie przez jednego pracownika Charakterystyka produktu Górniczy Agregat Pompowo Pianowy jest to przenośne urządzenie do wytwarzania i podawania piany. W skład jego wchodzi: Zespół pompowy, składający się z dwóch pomp napędzanych, w zależności od wykonania, przez jeden lub dwa silniki pneumatyczne. Zespół jednosilnikowy podaje w stałej proporcji 1:1.Konstrukcja dwusilnikowa umożliwia dostosowanie proporcji podawania składników do potrzeb. Zespół pompowy jest zamontowany jest na ramie plecakowej Węże robocze: zestaw 3 węży do podawania sprężonego powietrza, roztworu żywicy i roztworu spieniającego Aparatura spieniająca: Typ: SA-250 lub SA-500 Ciśnienie zasilania sprężonego powietrza 0,3-0,9 [MPa] Czas wytworzenia 1 [m 3 ] piany 3 [min] dla SA-500 i 6 [min] dla SA-250 Parametry techniczne Masa Zapotrzebowanie na sprężone powietrze Ciśnienie pompowania ok. 45 [kg] ok. 1 [m 3 /min] 0,5 [MPa] Sposób użytkowania Zespół pompowy pompuje komponenty przez węże robocze do aparatury spieniającej, w której w komorze spieniania roztwór spieniający zostaje spieniony, a następnie utrwalany roztworem żywicy. SA-250 i SA-500 maja identyczną konstrukcję, a różnią się wielkością i wydajnością. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. GAPP spełnia wymagania dyrektywy ATEX i Dyrektywy maszynowej, która znajduje odzwierciedlenie w świadectwa zgodności wydanym przez Jednostkę Notyfikowaną. 29

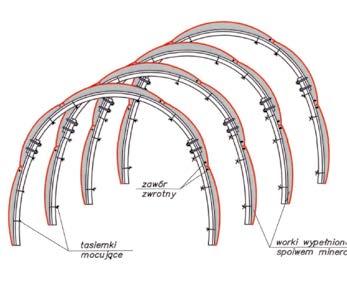

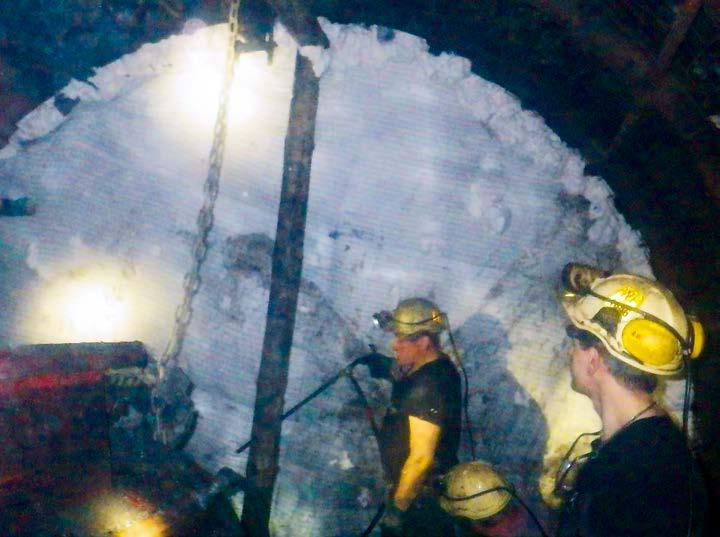

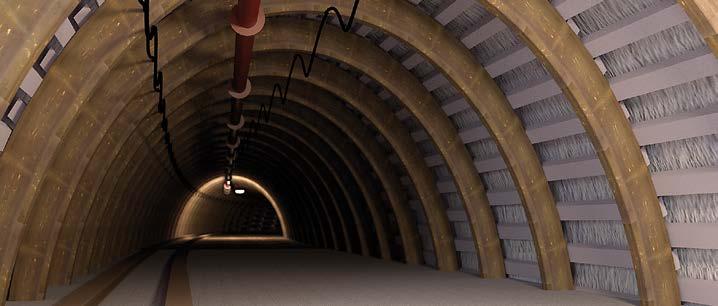

30 Tkanina polipropylenowa antystatyczna ZPP-2 Obszary zastosowań W górnictwie do wykonywania: Opinki, oganianki, zawarć Uszczelniania tam wentylacyjnych, nawiewek Przeznaczona jest również do budowy: Tam wentylacyjnych, samonośnych tam odgradzających, przegród wentylacyjnych typu ZPP-2 DAM BAG Rękawów, pojemników do wykładki mechanicznej, wykładki samonośnej, pojemników do budowy pasów izolacyjno-podpornościowych typu ZPP-2 CONTAINER BAG Pojemników do transportu drobnych materiałów metalowych i sypkich typu ZPP-2 BAG, ZPP-2 BIGBAG Innych zastosowań Sposób użytkowania Worek typu ZPP-2 BAG i BIGBAG W budownictwie, technice tunelowej do wykonywania innych prac, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Charakterystyka produktu Worek kontenerowy typu ZPP-2 CONTAINER BAG Jest to tkanina wykonana w osnowie i wątku z tasiemek polipropylenowych posiadających jednakową grubość i szerokość, tworzących splot płócienny o jednakowej gęstości tasiemek. Ponadto tkanina ZPP-2 posiada wykończenie w postaci czarnych nitek polipropylenowych karbonizowanych, przewodzących, oddalonych od siebie w odległości od 20 do 30 [mm]. Tkanina o takiej konstrukcji charakteryzuje się równomierną, jednakową na całej powierzchni wytrzymałością. Jednocześnie też taka konstrukcja tkaniny zwiększa powierzchnię filtrującą. Samonośna tama odgradzająca jedno lub wielokomorowa typu ZPP-2 DAM BAG 30

31 Tkanina polipropylenowa antystatyczna ZPP-2 Wytrzymałość (PN-EN ISO ) Gramatura 90 [g/m 2 ] ±10% 105 [g/m 2 ] ±10% 165 [g/m 2 ] ±10% 200 [g/m 2 ] ±10% 240 [g/m 2 ] ±10% W kierunku wzdłużnym 400 [N] 547 [N] W kierunku poprzecznym 403 [N] 525 [N] Szerokość standardowa 1,6 [m] ± 5% 1,6 [m] ± 5% 1,6 [m] ± 5% 1,6 [m] ± 5% 1,6 [m] ± 5% Szerokość maksymalna 1,9 [m] ± 5% 1,9 [m] ± 5% 1,9 [m] ± 5% 1,9 [m] ± 5% 1,9 [m] ± 5% Sposób użytkowania Tkanina antystatyczna ZPP-2 pakowana jest w rolki lub w opakowania zbiorcze o wadze maks. 25 [kg] (np. gotowe rękawy, tamy, pojemniki, worki). Rolka lub opakowanie zbiorcze oznaczane są etykietą (naklejaną lub nadrukowaną na opakowaniu). Tkaninę oraz wyroby z niej wykonane należy układać w magazynie na regałach lub na posadzce. Miejsce składowania powinno być chronione przed bezpośrednim działaniem promieni UV i uniemożliwiać uszkodzenia mechaniczne. Transport można wykonywać dowolnymi środkami pod warunkiem zabezpieczenia przed uszkodzeniami mechanicznymi. Magazynowanie, transport i stosowanie tkaniny, jak również wyrobów z niej wykonanych, nie wymagają konieczności ich uziemienia. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Produkt nie jest materiałem niebezpiecznym w rozumieniu przepisów transportowych RID/ADR, IMDG, ICAO/IATA. Nie podlega klasyfikacji i ograniczeniom w transporcie. Nie stanowi zagrożenia dla środowiska. 31

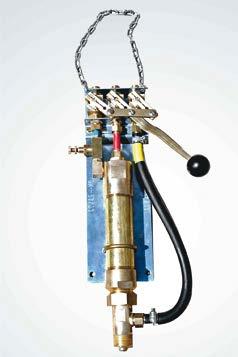

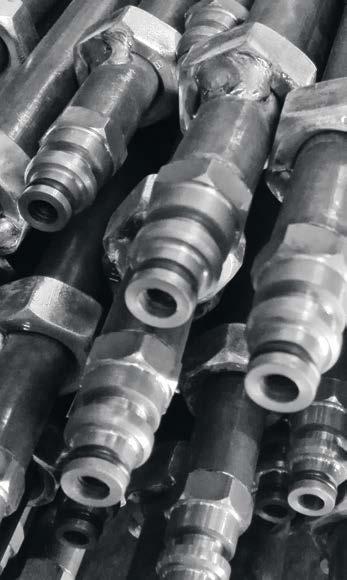

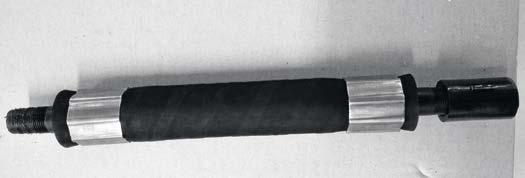

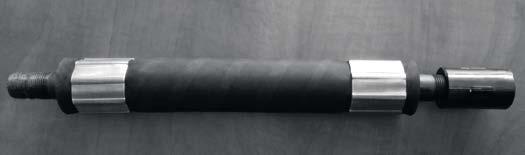

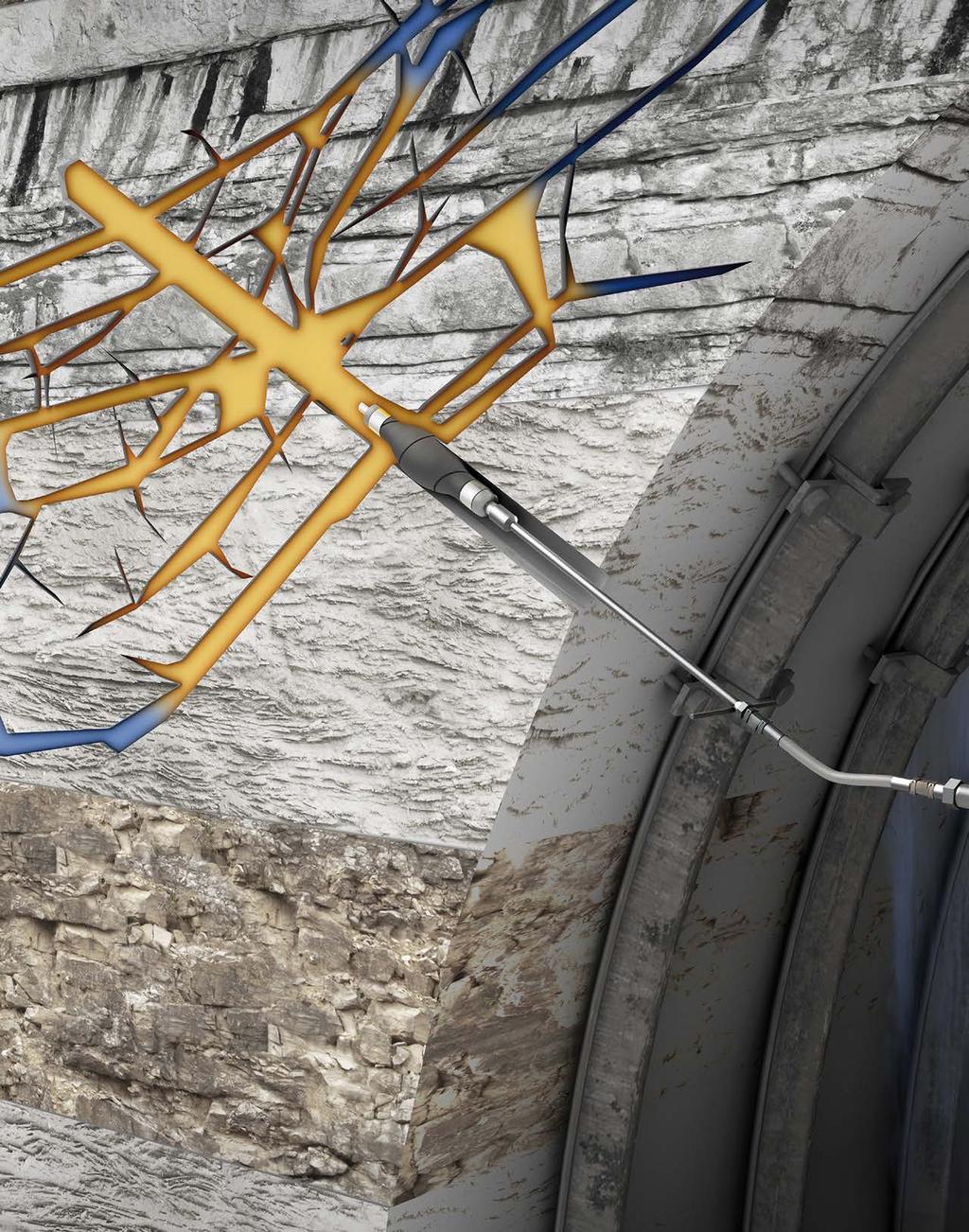

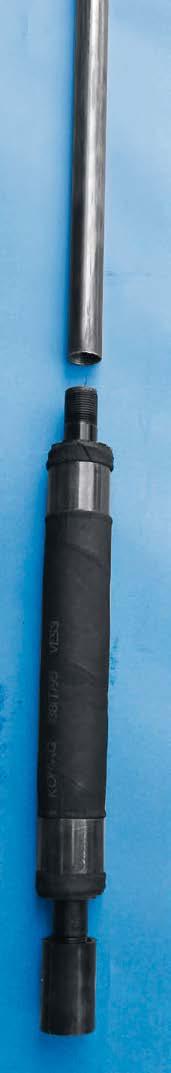

32 Osprzęt do iniekcji Obszary zastosowań Osprzęt został zaprojektowany do stosowania z takimi produktami, jak: Kleje poliuretanowe Kleje organiczno-mineralne Piany fenolowe Zalety Szeroki zakres produktów. Łatwe stosowanie. Dostępne: Rura iniekcyjna (zasilająca) 1,5 [m] Rura iniekcyjna (zasilająca) 2 [m] Rura plastikowa przedłużająca 1,5 [m] Rura plastikowa przedłużająca 2 [m] Paker iniekcyjny Ø 40 [mm] Paker iniekcyjny Ø 36 [mm] Charakterystyka produktu Paker iniekcyjny składa się z rury o średnicy 21,3 x 2,3 [mm] i długości 332 [mm], wykonanej ze stali 18G2A nagwintowanej na obu końcach. Zewnętrzną część pakera stanowi gumowy wąż Ø 36 [mm] lub 40 [mm]. Osprzęt iniekcyjny składa się z rur o średnicy 21,3 [mm] (stal18g2a lub R35) zakończonych złączem STECKO DN 10 oraz tuleją z gwintem wewnętrznym, co pozwala na skręcenie osprzętu z pakerem iniekcyjnym. 32

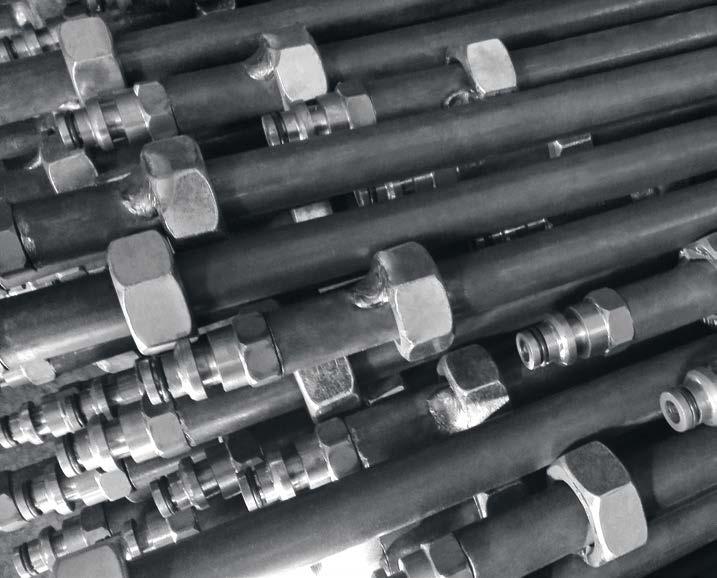

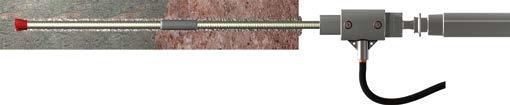

33 Osprzęt do iniekcji Sposób użytkowania Zainstaluj paker wraz z rurą zasilającą w otworze iniekcyjnym i rozpocznij pompowanie produktu. Na jednym końcu od strony wprowadzenia zakręca się przyłącze tzw. mufkę, która podtrzymuje membranę z tworzywa. Poniżej sprężyna dociska kulkę do gniazda. Membrana, kulka i sprężyna tworzą zawór zwrotny, który otwiera się pod ciśnieniem wtłaczanego kleju. Informacja o bezpiecznym stosowaniu Spełnia wymagania higieniczne oraz wymagania prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek w tym dla materiałów przeznaczonych do stosowania w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych w pomieszczeniach zaliczonych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu oraz klasy A lub B niebezpieczeństwa wybuchu pyłu węglowego. Maksymalna średnica pakera po rozprężeniu Ciśnienie niezbędne do rozprężenia Ciśnienie niezbędne do przebicia membrany Dostępne średnice pakerów Packer [mm] 6 [MPa] > 6 [MPa] 40 [mm] Packer [mm] 6 [MPa] > 6 [MPa] 36 [mm] 33

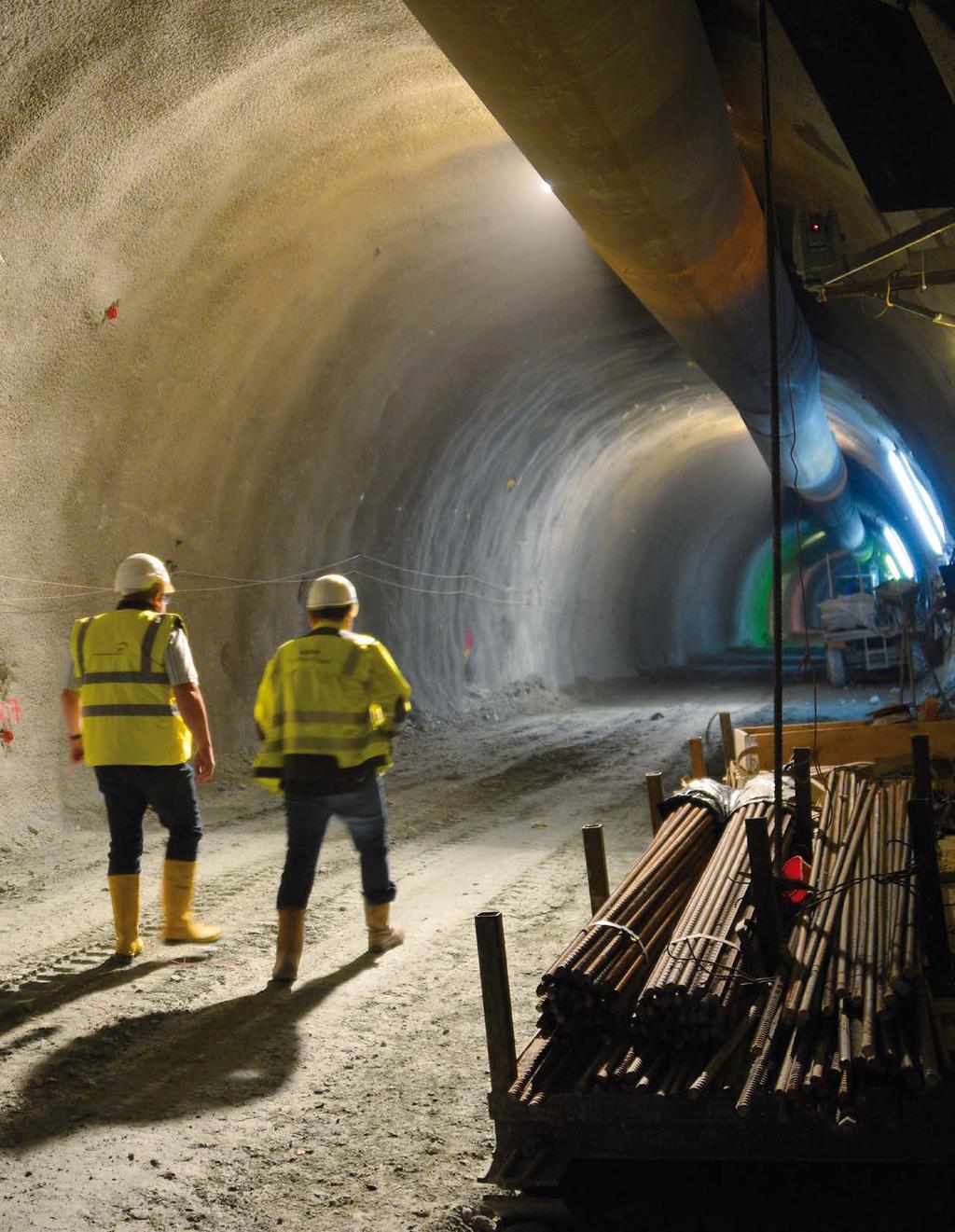

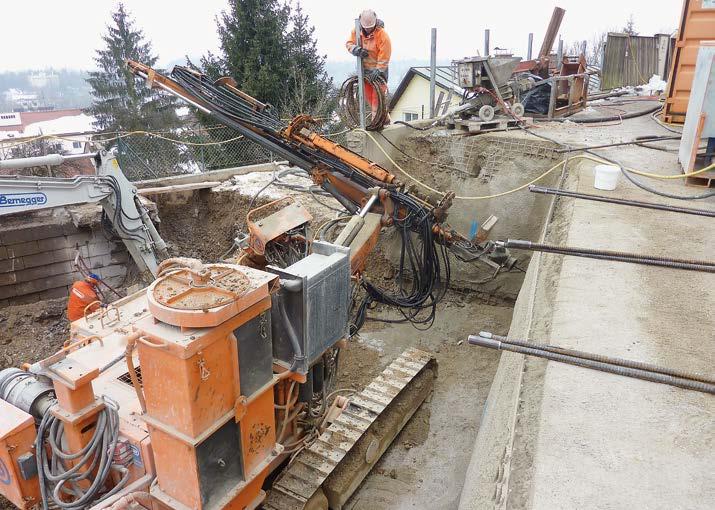

34 DYWI Drill Spis treści DYWI Drill System kotew samowiercących System kotew wysuwnych DYWI Drill S-D, Typ T Akcesoria systemu DYWI Drill

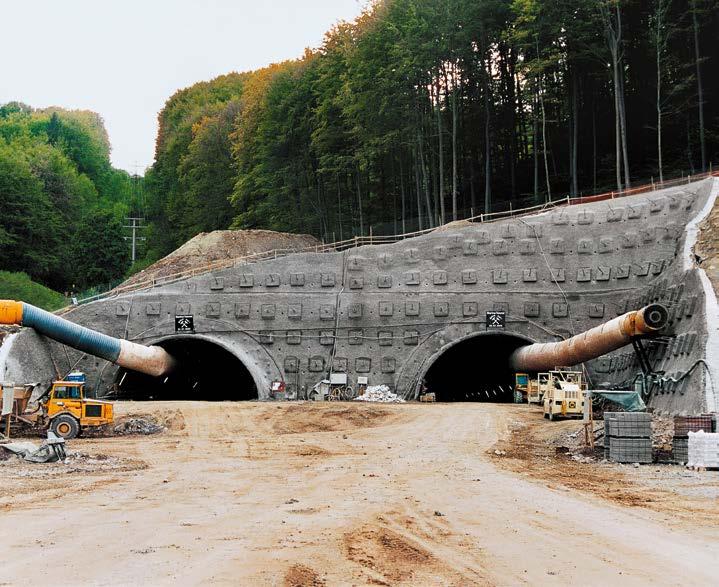

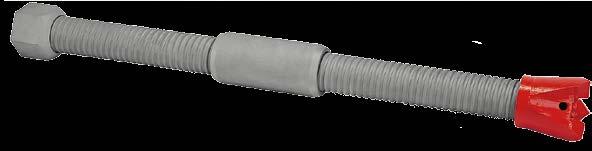

35 DYWI Drill System kotew samowiercących Spis treści Wstęp Obszary zastosowań Podstawowe zalety Opis systemu Elementy systemu Parametry techniczne Koronki wiertnicze Schemat metody instalacji Akcesoria Ochrona antykorozyjna Informacje uzupełniające Wstęp DYWI Drill jest to system kotew samowiercących stosowany w inżynierii lądowej oraz w budownictwie podziemnym. System ten ma szeroką gamę zastosowań: gwoździe gruntowe, mikropale, gwoździe skalne oraz kotwy gruntowe. Trudne warunki gruntowe oraz niestabilność ścian wierconego otworu nie stanowią żadnej przeszkody dla stosowania systemu DYWI Drill. Dodatkowo system DYWI Drill może być stosowany, jako wstępne zabezpieczenie stropu (budowa tuneli) lub lanca w robotach iniekcyjnych. Grupa DSI posiada wieloletnie doświadczenie w rozwijaniu, produkcji i dystrybucji systemu kotew samowiercących DYWI Drill. 35

36 DYWI Drill System kotew samowiercących Obszary zastosowań Inżynieria lądowa Fundamenty palowe Zabezpieczenie przed siłami wyporu Stabilizacja skarp Zabezpieczenie wykopów i konstrukcji oporowych Posadowienie pylonów oraz turbin wiatrowych Kotwienie zabezpieczeń anty-lawinowych oraz ekranów akustycznych Prace iniekcyjne Budownictwo podziemne Stabilizacja portali tunelów, zabezpieczenie wykopów i podcinanych płaszczyzn Horyzontalne zabezpieczenie stropu Stabilizacja czoła tunelu Kotwienie radialne Mikropale Kotwienie stropów i żeber Prace iniekcyjne 36

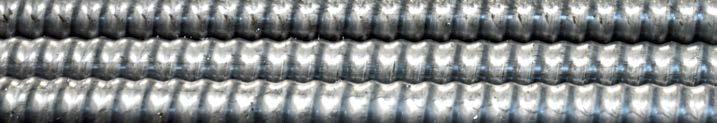

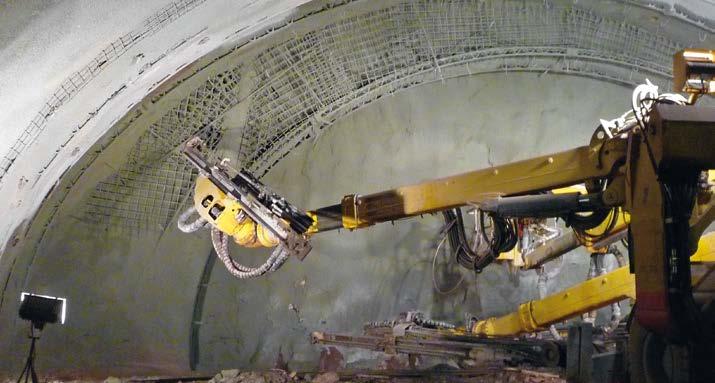

37 DYWI Drill System kotew samowiercących Podstawowe zalety Szybka i bezpieczna instalacja (technologia samowiercąca) Prosty i powtarzalny sposób instalacji umożliwia wykorzystanie standardowego sprzętu wiertniczego i stałego personelu Wiercenie, instalacja oraz opcjonalnie iniekcja zaczynu, wykonywane w jednym cyklu technologicznym Sprawdzona instalacja w trudnych warunkach gruntowych Bezproblemowe stosowanie przy niestabilnych ścianach odwiertu Wydajna i praktyczna alternatywa dla systemów wykorzystujących czasochłonne metody wiercenia w rurach osłonowych Minimalizacja zaburzeń struktury otaczającego gruntu. Łatwość dostosowania koronki wiertniczej do warunków gruntowych poprzez szeroki wybór jej typów oraz średnic Minimalizuje niezbędną przestrzeń potrzebną do instalacji Umożliwia wykonanie żądanej długości wiercenia dzięki stosowaniu muf Optymalne wymiarowanie na podstawie szerokiego zakresu nośności poszczególnych typów żerdzi Ciągły i bardzo wytrzymały gwint zaprojektowany specjalnie dla potrzeb przemysłu budowlanego Opis systemu System samowiercący umożliwia kontrolę zwierconego gruntu Stosowany jako: kotew, gwóźdź skalny, gwóźdź gruntowy, mikropal, szpilka lub żerdź iniekcyjna Duże korzyści stosowania w przypadku niestabilnych ścian otworu wiertniczego Samowiercąca instalacja bez orurowania, z traconą koronką wiertniczą Instalacja za pomocą standardowych urządzeń wiertniczych: obrotowych lub obrotowo-udarowych Żerdź z ciągłym, walcowanym na zimno, zewnętrznym, lewym gwintem wykorzystywana jako wiertło podczas instalacji Łatwe przedłużanie żerdzi dzięki zastosowaniu muf Iniekcja zaczynu jest możliwa zarówno podczas wiercenia za pomocą obrotowej głowicy płuczkowej, jak i po zakończeniu montażu żerdzi Budowa i parametry gwintu umożliwiają bardzo dobre połączenie żerdzi z zaczynem cementowym Montaż i połączenie głowicy z kotwioną konstrukcją przy użyciu podkładki i nakrętki 37

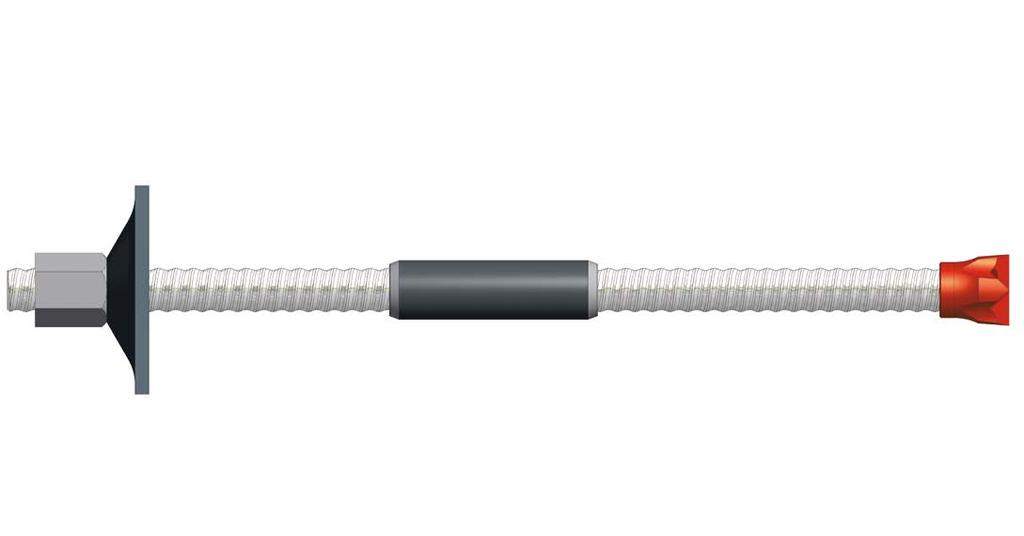

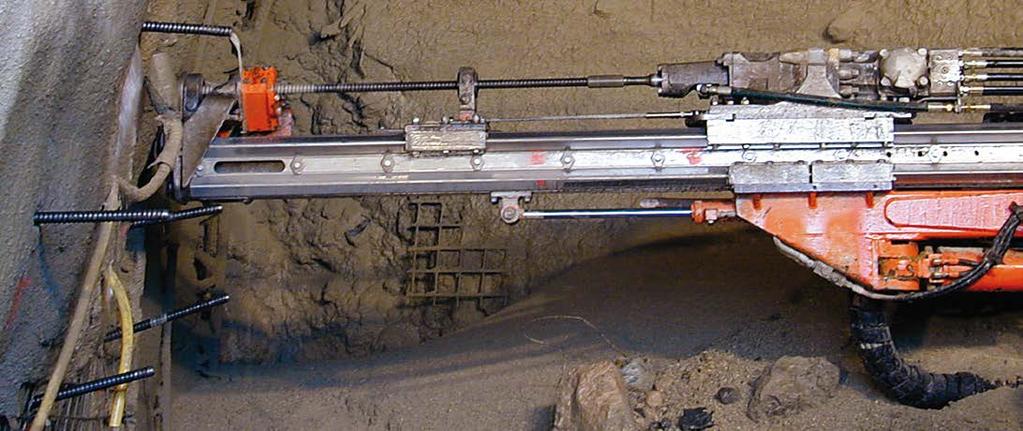

38 DYWI Drill System kotew samowiercących Elementy systemu Nakrętka Nakrętka sześciokątna lub sferyczna Dostępne różne typy i rozmiary Mufa Ciągły wewnętrzny gwint z blokadą wewnątrz Kontrolowane przekazywanie energii wiercenia Łącznik nie obniża nośności żerdzi Koronka wiertnicza Wykorzystywana do jednego odwiertu Różne średnice i typy Dostępne w wersjach hartowanych oraz z wkładkami z węglików wolframu Przykład: Montaż elementów systemu (kotew skalny) Nakrętka Mufa Koronka wiertnicza Podkładka Żerdź Podkładka Płaska lub sferyczna Konstrukcja podkładki zależna od wymagań systemowych Wyrównanie kąta oraz specjalne płyty dostępne na zamówienie Żerdź Stosowana jako wiertło podczas instalacji Iniekcja podczas wiercenia lub po zakończeniu instalacji Element ściskany lub rozciągany z ciągłym, lewym, zewnętrznym gwintem 38

39 DYWI Drill System kotew samowiercących Parametry techniczne Specjalne długości i inne wymiary dostępne na zamówienie Parametry techniczne, Typ R32 Elementy ocynkowane lub w powłoce duplex dostępne na zamówienie Aprobata techniczna IBDiM potwierdza przydatność systemów zarówno do rozwiązań tymczasowych jak i trwałych Nr. Wartość charakter. / Rodzaj 1) Symbol Jedn. R R R R R R Nominalna średnica zewnętrzna Ø e.nom [mm] 32 2 Rzeczywista średnica zewnętrzna Ø e [mm] 31,1 3 Średnia średnica wewnętrzna 2) Ø i [mm] 21,0 20,0 18,5 16,5 15,0 12,5 4 Powierzchnia przekroju 3) S 0 [mm²] Masa 4) m [kg/m] 2,65 2,90 3,20 3,70 4,00 4,40 6 Siła uplastyczniająca 5) F p0,2.nom [kn] Siła zrywająca 5) F m.nom [kn] Granica plastyczności 6) R p0,2 [N/mm²] Naprężenie niszczące 6) R m [N/mm²] R m / R p0,2 7) [1] 1,15 11 Maksymalne wydłużenie 7) A gt [%] 5,0 12 Norma gwintu [ ] ISO Standardowe długości żerdzi 8) L [m] 2/3/4/6 14 Numer artykułu 9) [ ] 30101YYY10X0 Parametry techniczne, Typ R38 oraz R51 Nr. Wartość charakter. / Rodzaj 1) Symbol Jedn. R R R R R R Nominalna średnica zewnętrzna Ø e.nom [mm] Rzeczywista średnica zewnętrzna Ø e [mm] 37,8 49,8 3 Średnia średnica wewnętrzna 2) Ø i [mm] 21,5 19,0 17,0 34,5 33,0 29,0 4 Powierzchnia przekroju 3) S 0 [mm²] Masa 4) m [kg/m] 5,15 5,85 6,25 6,95 7,65 9,00 6 Siła uplastyczniająca 5) F p0,2.nom [kn] Siła zrywająca 5) F m.nom [kn] Granica plastyczności 6) R p0,2 [N/mm²] Naprężenie niszczące 6) R m [N/mm²] R m / R p0,2 7) [1] 1,15 11 Maksymalne wydłużenie 7) A gt [%] 5,0 12 Norma gwintu [ ] ISO ISO Standardowe długości żerdzi 8) L [m] 2/3/4/6 14 Numer artykułu 9) [ ] 30201YYY10X YYY10X0 Parametry techniczne, Typ T76 Nr. Wartość charakter. / Rodzaj 1) Symbol Jedn. T T T Nominalna średnica zewnętrzna Ø e.nom [mm] 76 2 Rzeczywista średnica zewnętrzna Ø e a 75,4 3 Powierzchnia przekroju 3) S 0 [mm²] Masa 4) m [kg/m] 12,6 15,6 18,5 5 Siła uplastyczniająca 5) F p0,2.nom [kn] Siła zrywająca 5) F m.nom [kn] Granica plastyczności 6) R p0,2 [N/mm²] Naprężenie niszczące 6) R m [N/mm²] R m / R p0,2 7) [1] 1,15 10 Maksymalne wydłużenie 7) A gt [%] 5,0 11 Norma gwintu [ ] DSI T76 12 Standardowe długości żerdzi 8) L [m] 2/3/4 13 Numer artykułu 9) [ ] 30401YYY10X0 1) Stan na: , Uwaga: Wartości mogą ulegać zmianom 2) Obliczone na podstawie zewnętrznej średnicy rzeczywistej, średniej wysokości gwintu oraz pola przekroju, zaokrąglone 3) Obliczone na podstawie masy nominalnej S 0 = 10 3 x m / 7,85 [kg/m 3 ] 4) Odchylenie: -3/+9 % 5) Wartość charakterystyczna (5% kwantyl bezpieczeństwa) 6) Obliczone na podstawie wartości charakterystycznej siły oraz masy nominalnej, zaokrąglone 7) Wartość charakterystyczna (10% kwantyl bezpieczeństwa) 8) Inne długości dostępne na zamówienie / Moduł sprężystości: [N/mm²] 9) YYY Siła zrywająca/10 [kn], X... Długość żerdzi [m] 39

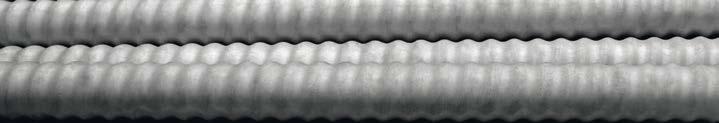

40 DYWI Drill System kotew samowiercących Koronki wiertnicze Charakterystyka Skuteczna instalacja uzależniona jest od wyboru odpowiedniej koronki Szeroki wybór koronek wiertniczych dla różnych warunków gruntowych Zaprojektowane pod kątem optymalnego odspajania gruntu oraz szybkości wiercenia Dostosowane do wymagań inżynierii lądowej oraz budownictwa podziemnego (tunele, kopalnie) Więcej informacji na temat właściwości i wyboru koronek znajduje się w oddzielnej broszurze dla koronek wiertniczych DYWI Drill Nr. artykułu Opis Oznaczenie Wygląd Gwint Przekrój Ø [mm] 1) ( XXX Przekrój Ø [mm]) XXX R32 X X XXX Koronka krzyżowa, R38 X X X CB-Gwint-D-HD XXX wzmacniana R51 X X X X X X XXX T76 X X X X XXX R32 X X Koronka krzyżowa z XXX R38 X X X wkładkami, z węglika CB-Gwint-D-HM XXX R51 X X X wolframu XXX T76 X X X XXX R32 X X XXX Koronka słupkowa, wzmacniana R51 X X X R38 X X X X BB-Gwint-D-HD XXX XXX T76 X X XXX R32 X X Koronka słupkowa, z XXX R38 X X X X wkładkami w węglika BB-Gwint-D-HM XXX R51 X X X wolframu XXX T76 X X XXX R32 X X X X Koronka asymetryczna, XXX AR-Gwint-D-HD R38 X X X wzmacniana XXX R51 X X XXX XXX XXX Koronka asymetryczna, z wkładkami węglika wolframu AR-Gwint-D-HM R32 X X R38 R XXX R32 X X Koronka słupkowa z cofniętą tarczą środkową, AB-Gwint-D-HD XXX R38 X X X XXX R51 X X X wzmacniana XXX T76 X X XXX Koronka słupkowa z R32 X X XXX cofniętą tarczą R38 X X X AB-Gwint-D-HM XXX środkową, z wkładkami R51 X X X XXX węglika wolframu T76 X X XXX R32 Koronka krzyżowa z XXX R38 dyszami wstecznymi, TSB-Gwint-D-R XXX R51 wzmacniana XXX T76 X X X X X X XXX R32 X X X X Koronka krzyżowa z XXX R38 X X X X X dyszami wstecznymi i TSB-Gwint-D-RS XXX R51 X X X bocznymi, wzmacniana XXX T76 1) Pola oznaczone znakiem X oznaczają standardowe koronki wiertnicze, inne rozmiary dostępne są na zamówienie 40

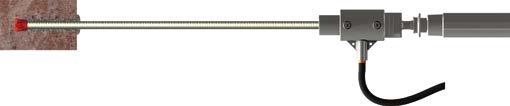

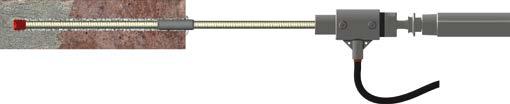

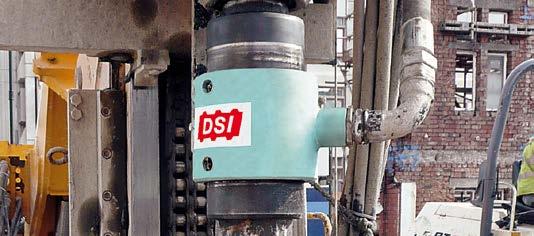

41 DYWI Drill System kotew samowiercących Schemat metody instalacji Samowiercący proces instalacji może być przeprowadzany ręcznie lub półautomatycznie, w zależności od dostępnego sprzętu wiertniczego. Wiercenie i iniekcja zaczynu cementowego w jednym cyklu Montaż kotew systemu DYWI Drill do wiertnicy poprzez głowicę płuczkową Samowiercąca instalacja i iniekcja wtórna Montaż kotew systemu DYWI Drill do wiertnicy Wiercenie oraz jednoczesna iniekcja zaczynu Wiercenie udarowe bez orurowania: tracona koronka wiertnicza oraz żerdź jako wiertło; płukanie wodą lub mieszanką powietrzno-wodną Możliwe przedłużenie żerdzi za pomocą muf Możliwe przedłużenie żerdzi za pomocą muf Odłączenie od głowicy płuczkowej Odłączenie od wiertnicy, wtórna iniekcja zaczynu za pomocą adaptera Montaż zakotwienia (płyta oraz nakrętka): w zależności od zastosowania Aspekty techniczne Jednoczesne wiercenie i iniekcja zapewniają optymalne związanie zaczynu z otaczającym gruntem lub skałami Silne przenikanie iniektu w głąb gruntu Efektywniejsze i równomierne rozprowadzenie iniektu na całej długości żerdzi 41

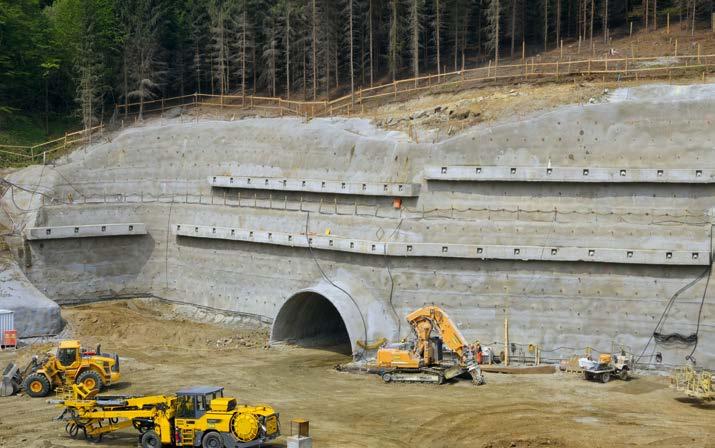

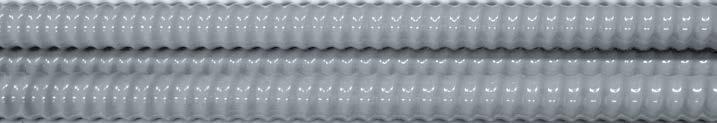

42 DYWI Drill System kotew samowiercących Akcesoria Dystansery Rury osłonowe do uzyskania długości wolnej Sprzęt do wiercenia w skałach: trzpienie stalowe, adaptery, mufy, przejściówki itp Adaptery do koronek wiertniczych Głowice płuczkowe Adaptery iniekcyjne Pompy i mieszalniki do zaczynu Miernik ciśnienia iniekcji Sprzęt do sprężania i próbnego obciążania Więcej informacji na temat akcesoriów znajduje się w broszurach systemów DSI oraz w aprobatach technicznych Ochrona antykorozyjna Dodatkowa ochrona antykorozyjna kotew DYWI Drill: ocynk lub powłoka duplex dostępne na zamówienie Ocynk żerdzi zgodnie z normą EN1461 Pokrycie żerdzi powłoką duplex zgodnie z normą EN15773 oraz EN13438 dostępne za zamówienie Więcej informacji na temat systemowych rozwiązań trwałych oraz kryteriów dotyczących ochrony antykorozyjnej znajduje się w aprobatach technicznych produktów DSI Informacje uzupełniające Broszura dotycząca koronek wiertniczych DYWI Drill EN 14490: Wykonawstwo specjalnych robót geotechnicznych gwoździe gruntowe EN 14199: Wykonawstwo specjalnych robót geotechnicznych mikropale EN ISO 1461: Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe) - Wymagania i badania EN 15773: Przemysłowe nakładanie organicznych farb proszkowych na wyroby ze stali ocynkowanej zanurzeniowo lub szerardyzowanej (systemy duplex) - Specyfikacje, zalecenia i wskazówki EN 13438: Farby i lakiery - Powłoki z farb proszkowych do ocynkowanych lub szerardyzowanych wyrobów stalowych do celów konstrukcyjnych Polska Aprobata Techniczna Nr AT/ Europejska aprobata techniczna (ETA) jako gwoździe gruntowe i skalne do rozwiązań tymczasowych i trwałych, aktualnie w przygotowaniu (GZ OIB /09) Wzory i wymiary elementów systemu oraz podstawowe specyfikacje materiałowe znajdują się w broszurach systemów DSI oraz aprobatach technicznych 42

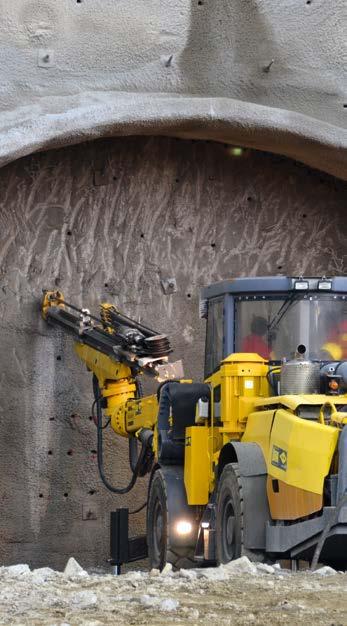

43 System kotew wysuwnych DYWI Drill S-D, Typ T Spis treści Wstęp Obszary zastosowań Podstawowe zalety Opis systemu Dane techniczne Właściwości techniczne Komponenty systemowe Typ T Przebieg instalacji, Typ T Akcesoria Informacje uzupełniające Informacje dotyczące zamawiania Wstęp W ostatnich latach opracowano różne tak zwane jednostopniowe kotwowe systemy skalne. Powodem jest stale rosnąca liczba operacji kotwienia w górnictwie podziemnym i przy budowie tuneli, a w konsekwencji rosnące zapotrzebowanie na samowiercące systemy kotew skalnych. Rodzina produktów tego typu powiększyła się ostatnio o element wysuwny, stosowany z systemem kotew DYWI Drill. Kluczem do sukcesu prezentowanych skalnych systemów kotew jest połączenie sprawdzonych w wieloletniej praktyce zalet kotew DYWI Drill z solidnością i nowatorskim rozwiązaniem elementu wydłużającego. Kotew wysuwna DYWI Drill jest instalowana metodą samowiercenia wykonanie otworu i kotwienie odbywa się w ramach jednej operacji. Możliwość adaptacji systemu do zmiennych warunków skalnych i gruntowych jest istotną cechą systemu kotew wysuwnych DYWI Drill. Zdolność konstrukcji do przyjęcia obciążenia pojawia się natychmiast po zainstalowaniu metodą samowiercenia. Kotew wysuwną DYWI Drill można ewentualnie naprężać po zamocowaniu podkładki i nakrętki. Dodatkową optymalizację czasów cyklu instalacji umożliwia oddzielenie zabiegu iniekcji zaczynu od samej instalacji. System kotew wysuwnych DYWI Drill jest dostępny w dwóch różnych wersjach. Typ M jest stosowany głównie do planowego kotwienia skalnego w górnictwie podziemnym (dodatkowe informacje można znaleźć w osobnej broszurze). Typ T jest używany do kotwienia skalnego w obszarach skrzydła wiszącego uskoku oraz w sytuacjach wymagających wydłużenia kotew za pomocą muf. 43

44 System kotew wysuwnych DYWI Drill S-D, Typ T Obszary zastosowań Górnictwo Planowe wzmacnianie gruntu Kotwienie skalne w miejscach oddalonych lub trudno dostępnych Kotwienie uzupełniające Kotwy użytkowe i dwustronne Drążenie tuneli Kotwienie skalne w podziemnych grotach Kotwy czołowe Drążenie w krytycznie trudnych warunkach gruntowych Ściskanie gruntu Budownictwo lądowe i wodne Zabezpieczanie przed obrywami i osuwiskami skalnymi Kotwienie barier lawinowych Umacnianie wyrobisk i ścian oporowych Podstawowe zalety Równoczesne wiercenie i instalacja Instalacja z użyciem standardowych urządzeń wiertniczych Natychmiastowa możliwość obciążania po zainstalowaniu i aktywowaniu elementu wydłużającego Skrócenie czasu cyklu wskutek odłączenia iniekcji zaczynu od instalacji Zdolność do zachowania obciążalności nawet w przypadku znacznych deformacji kotwy Duża wytrzymałość komponentów systemu Bezpieczny, nieskomplikowany i łatwy do odtworzenia przebieg instalacji Większa precyzja wiercenia dzięki naprowadzaniu za pomocą elementu wydłużającego Możliwość stosowania bez problemów w niestabilnych warunkach wiercenia Łatwe przedłużanie kotwy dzięki zastosowaniu muf Wzór i średnicę elementu wydłużającego można dostosować do różnych, także zmiennych, warunków gruntowych Opis systemu Kotew wysuwna: instalowana mechanicznie i całkowicie cementowana Instalacja metodą samowiercenia, oparta na zasadzie systemu kotew DYWI Drill Żerdź z gwintem ciągłym, zimnowalcowanym, lewym, zewnętrznym, wykorzystywany w trakcie instalacji jako żerdź wiertnicza Instalacja obrotowo-udarowa z użyciem standardowych wiertnic Instalacja konwencjonalna lub zautomatyzowana Mechaniczne kotwienie końcowe umożliwia natychmiastowe obciążenie kotwy Możliwość późniejszej iniekcji zaczynu Szeroki przedział zastosowań, od 210 do 800 [kn]: R R Typ T: wersja przydatna jest w kotwieniu skalnym, w obszarach skrzydła wiszącego uskoku lub, w przypadku dłuższych kotew, umożliwia instalację łączoną Typ T: wykorzystanie kilku kolejno ustawianych elementów wydłużających pozwala uzyskać większą obciążalność nawet w słabym gruncie Kotew wysuwna DYWI S-D, Typ T, R Kotew wysuwna DYWI S-D, Typ T, R Kotew wysuwna DYWI S-D, Typ T, R38-076, z dwoma połączonymi elementami wydłużającymi 44

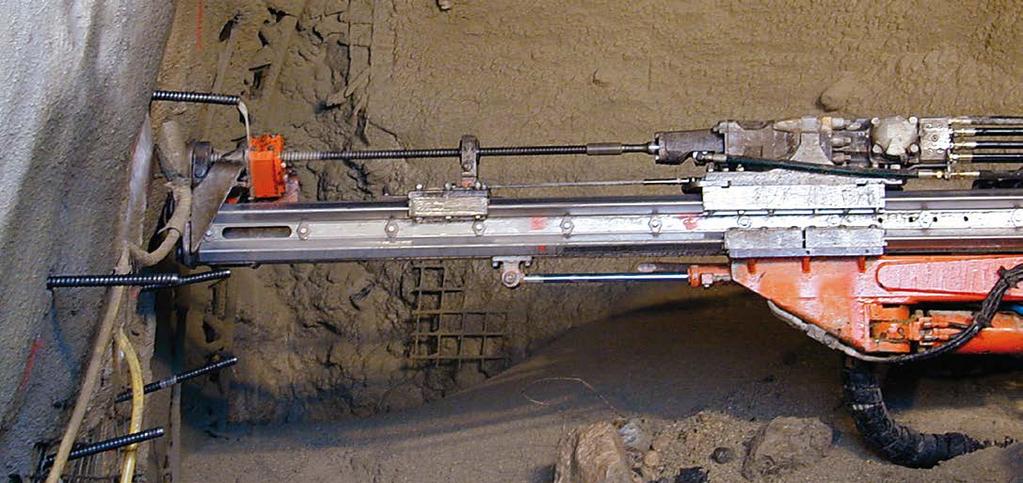

45 System kotew wysuwnych DYWI Drill S-D, Typ T Komponenty systemowe Typ T Koronka wiertnicza DYWI Drill Koronki wiertnicze tracone, o różnych średnicach i wzorach Wkładki utwardzone lub z węglików spiekanych Element wydłużający DYWI Drill S-D, Typ T Standardowe średnice żerdzi: R32, R38 i R51 R38 and R51: można użyć kilku połączonych elementów rozprężających Żerdź DYWI Drill R32, R38 lub R51 Wykorzystywana jako żerdź wiertnicza w trakcie instalacji Typy od R do R Mufa DYWI Drill Możliwość przedłużania Gwint ciągły wewnętrzny z blokadą wewnątrz Kontrolowane przekazywanie energii wiercenia Pełna obciążalność Podkładka sferyczna Inne wzory i wymiary dostarczane na życzenie Nakrętka wiertła DYWI Drill Adapter napędu Mufy w różnych wersjach Gotowa kotew wysuwna DYWI S-D, Typ T, R Gotowa kotew wysuwna DYWI S-D, Typ T, R

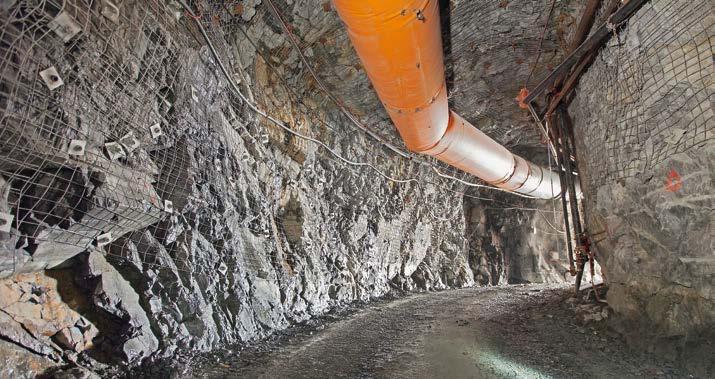

46 System kotew wysuwnych DYWI Drill S-D, Typ T Dane techniczne Typ R32 Nr. Wartość charakter. / Rodzaj 1) Symbol Jedn. R R R R R R Nominalna średnica zewnętrzna Ø e.nom [mm] 32 2 Rzeczywista średnica zewnętrzna Ø e [mm] 31,1 3 Średnia średnica wewnętrzna 2) Ø i [mm] 21,0 20,0 18,5 16,5 15,0 12,5 4 Powierzchnia przekroju 3) S 0 [mm²] Masa 4) m [kg/m] 2,65 2,90 3,20 3,70 4,00 4,40 6 Siła uplastyczniająca 5) F p0,2.nom [kn] Siła zrywająca 5) F m.nom [kn] Granica plastyczności 6) R p0,2 [N/mm²] Naprężenie niszczące 6) R m [N/mm²] R m /R p0,2 7) [1] 1,15 11 Maksymalne wydłużenie 7) A gt [%] 5,0 12 Norma gwintu [ ] ISO Standardowe długości żerdzi 8) [m] 2/3/4/6 14 Nr. artykułu 9) [ ] 30101YYY10X0 Typ R38 i R51 Nr. Wartość charakter. / Rodzaj 1) Symbol Jedn. R R R R R R Nominalna średnica zewnętrzna Ø e.nom [mm] Rzeczywista średnica zewnętrzna Ø e [mm] 37,8 49,8 3 Średnia średnica wewnętrzna 2) Ø i [mm] 21,5 19,0 17,0 34,5 33,0 29,0 4 Powierzchnia przekroju 3) S 0 [mm²] Masa 4) m [kg/m] 5,15 5,85 6,25 6,95 7,65 9,00 6 Siła uplastyczniająca 5) F p0,2.nom [kn] Siła zrywająca 5) F m.nom [kn] Granica plastyczności 6) R p0,2 [N/mm²] Naprężenie niszczące 6) R m [N/mm²] R m /R p0,2 7) [1] 1,15 11 Maksymalne wydłużenie 7) A gt [%] 5,0 12 Norma gwintu [ ] ISO ISO Standardowe długości żerdzi 8) [m] 2/3/4/6 14 Nr. artykułu 9) [ ] 30201YYY10X YYY10X0 1) Stan na: , uwaga: wszystkie wartości mogą ulegać zmianie 2) Obliczone na podstawie zewnętrznej średnicy rzeczywistej, średniej wysokości gwintu oraz pola przekroju, zaokrąglone; 3) Obliczone na podstawie masy nominalnej: S 0 = 10 3 x m / 7,85 [kg/m 3 ] 4) Odchylenie: -3 /+9 [%] 5) Wartość charakterystyczna (5% kwantyl bezpieczeństwa) 6) Obliczone na podstawie wartości charakterystycznej siły oraz masy nominalnej, zaokrąglone 7) Wartość charakterystyczna (10% kwantyl bezpieczeństwa) 8) Inne długości dostarczane na życzenie / Moduł sprężystości: [N/mm 2 ] 9) YYY Siła zrywająca/10 [kn]; X długość żerdzi [m] Właściwości techniczne Możliwość dostosowania traconych koronek wiertniczych DYWI Drill do różnych warunków gruntowych i zastosowań Niezawodne kotwienie w obszarach podłoża dzięki rozszerzaniu elementu wydłużającego Systemy o dowolnych długościach dostarczane są na życzenie Wersja z kotwą rurową kompresyjną dostępna na życzenie 46

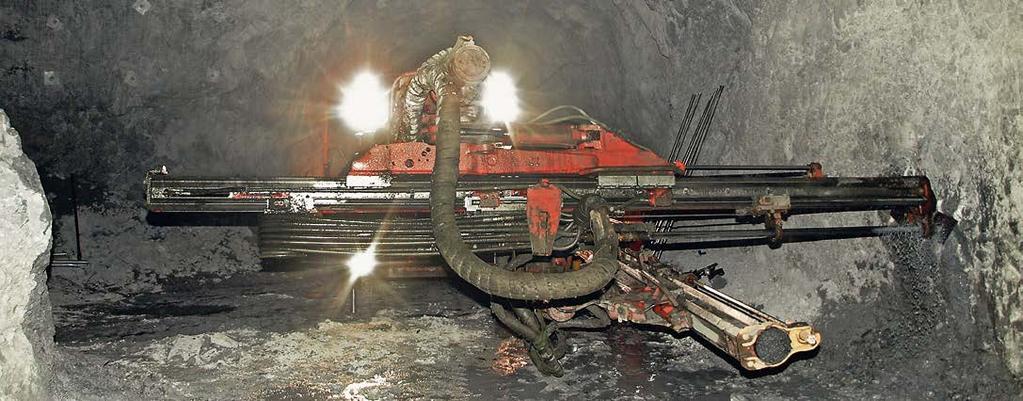

47 System kotew wysuwnych DYWI Drill S-D, Typ T Przebieg instalacji, Typ T Montaż kotwy wysuwnej, gotowa do użycia DYWI Drill typu T i przyłączenie adaptera napędu do wiertnicy Instalacja samowiercąca, obrotowoudarowa (obrót w stronę przeciwną do ruchu wskazówek zegara) bez osłony: koronka tracona i drążona żerdź stalowa, płukanie wodą lub mieszaniną powietrzno-wodną Możliwość przedłużenia za pomocą muf Aktywacja elementu wydłużającego po osiągnięciu końcowej głębokości wiercenia Odłączenie adaptera napędu Zamocowanie i montaż kotwy (podkładki i nakrętki) Ewentualna późniejsza iniekcja zaczynu, wykonywana odrębnie od instalacji Akcesoria Elementy środkujące Mufy pozwalające uzyskać systemy o dowolnej długości Sprzęt wiertniczy: adaptery trzonu, mufy i adaptery muf Adaptery do iniekcji zaczynu Zaczyn cementowy DSI Pompy do mieszania zaprawy Mierniki przepływu i ciśnienia Sprzęt do naprężania, obciążania wstępnego i prób wyrywania Informacje uzupełniające Folder dot. systemu kotew DYWI Drill Folder DSI dot. koronek wiertniczych do systemu kotew DYWI Drill Zezwolenie na stosowanie w charakterze gwoździa skalnego w zastosowaniach czasowych lub stałych, wydane przez Austriackie Federalne Ministerstwo Transportu, Innowacja i Technologia, Wiedeń, GZ: BMVIT /0010-IV/ST2/2012 Europejska Aprobata Techniczna (European Technical Approval, ETA) dot. gwoździ skalnych i gruntowych do zastosowań czasowych i stałych w trakcie opracowania (wniosek o wydanie Aprobaty: GZ: OIB /09) Informacje dotyczące zamawiania Opis Nr. artykułu Kotew wysuwna S-D, typ T, R Kotew wysuwna S-D, typ T, R Kotew wysuwna S-D, typ T, R Kotew wysuwna S-D, typ T, R

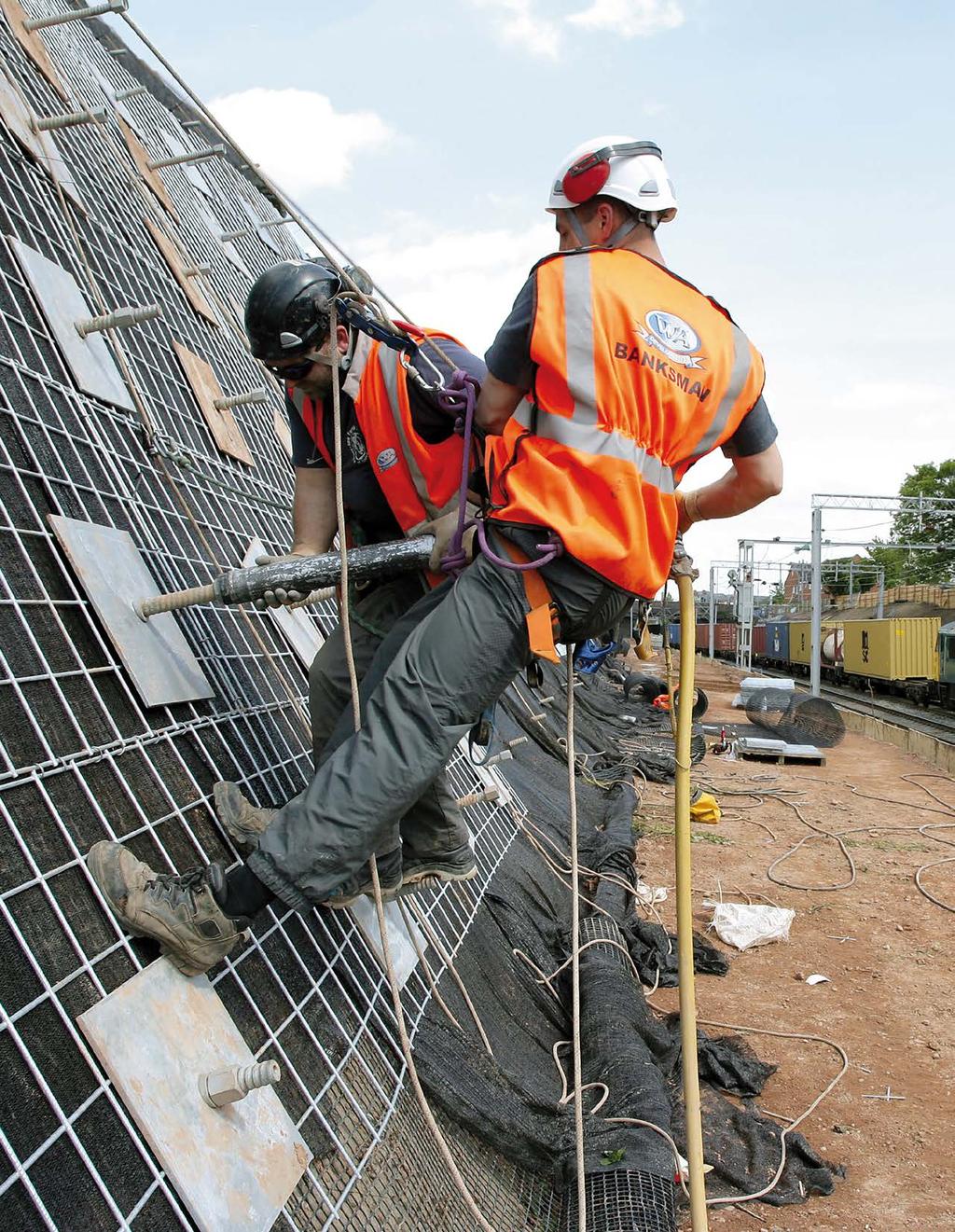

48 48

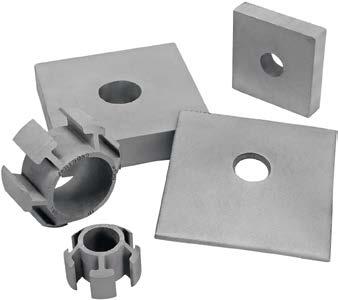

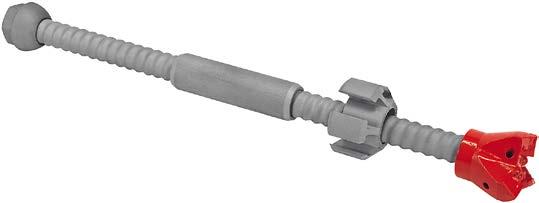

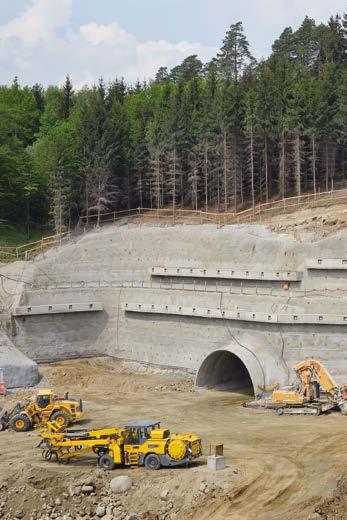

49 Akcesoria systemu DYWI Drill Spis treści Wstęp Mufa uszczelniająca DYWI Drill Mufy blokujące DYWI Drill Mufa do iniekcji dodatkowej DYWI Drill Rura osłonowa wysuwna DYWI Drill Tarcze umożliwiające wyrównanie kątowe Elementy środkujące Adaptery koronek wiertniczych Wstęp System kotew DYWI jest zestawem samowiercącym, stosowanym w budownictwie i konstrukcjach podziemnych. Szeroki obszar zastosowań gwoździe i kotwy gruntowe, mikropale i kotwy śrubowe skalne. Ani trudne warunki gruntowe, ani odwierty nie są przeszkodą w stosowaniu systemu kotew DYWI Drill. Poza wymienionymi wyżej zastosowaniami, system kotew DYWI Drill służy również jako element obudowy wbijanej wyprzedzającej (pal) lub jako lanca iniekcyjna do wzmacniania gruntu lub wypełniania jam. Mufy uszczelniające, blokujące i poiniekcyjne DYWI Drill obok standardowej mufy DYWI Drill dopełniają zestaw najwyższej jakości akcesoriów systemu. Rura osłonowa wysuwna DYWI Drill umożliwia natychmiastowe i bezpieczne kotwienie cięgien żerdzi w wywierconych uprzednio otworach. Firma DSI oferuje również kotwy wysuwne DYWI Drill S-D, stosowane do kotwienia w wyjątkowo trudnych i wymagających warunkach. Podkładki umożliwiające wyrównanie kąta zapewniają bezpieczne kotwienie nawet w przypadku dużych odchyleń kątowych. Dystansery koronek wiertniczych to dodatkowe akcesoria ułatwiające instalację. 49

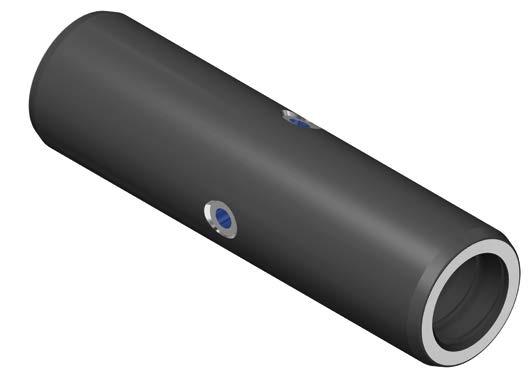

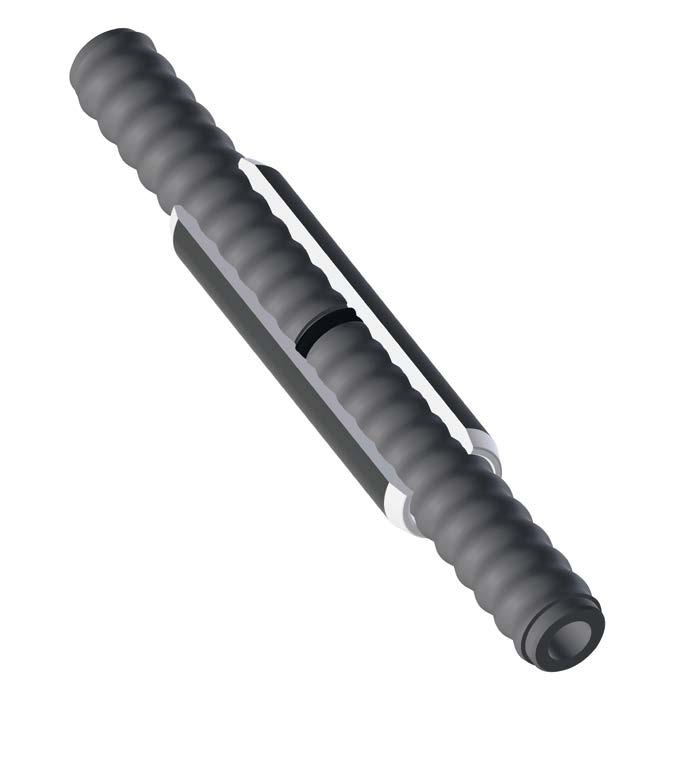

50 Akcesoria systemu DYWI Drill Mufa uszczelniająca DYWI Drill Ze względu na konstrukcję konwencjonalnych muf do zastosowań standardowych, nie można zagwarantować ich pełnej szczelności przy stosowaniu standardowych ciśnień płukania. Obszary zastosowań Odpowiednie do wszystkich zastosowań standardowego systemu DYWI Drill Równoczesne wiercenie i iniekcja zaczynu z użyciem adapterów iniekcyjnych (głowic płuczących) Operacje wiercenia, w przypadku których bezpieczeństwo pracy i zachowanie czystości mają szczególne znaczenie Podstawowe zalety Ukierunkowana i bezpieczna iniekcja środka płuczącego i iniekcyjnego Mufy uszczelniające DYWI Drill zapewniają szczelność przy stosowaniu standardowych poziomów ciśnienia płukania Łatwe stosowanie; ta sama zasada działania, co w przypadku standardowych muf Mufa uszczelniająca DYWI Drill umożliwia optymalną instalację w aspekcie szczelności rury wiertniczej ze zwornikami. Ta zaleta jest szczególnie istotna w przypadku operacji równoczesnego wiercenia i iniekcji zaczynu. Parametry techniczne Dostępne dla żerdzi serii R32, R38 i R51 Konstrukcja umożliwia najwyższą obciążalność R R R Właściwości techniczne Postępowanie w trakcie instalacji takie samo, jak w przypadku standardowych muf Pierścień uszczelniający wewnątrz mufy i skosowane końce żerdzi zapewniają optymalną szczelność Akcesoria Zob. folder dot. systemu kotew DYWI Drill Pompy do mieszania zaprawy i iniekcji Mierniki przepływu i ciśnienia Głowice płuczkowe 50

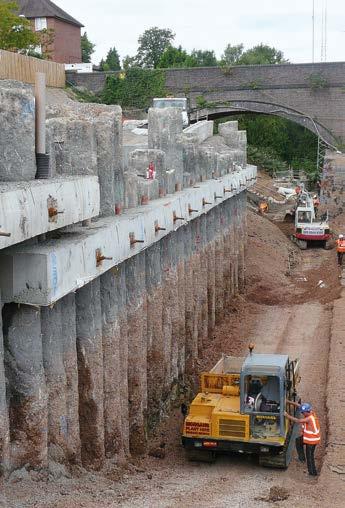

51 Akcesoria systemu DYWI Drill Mufy blokujące DYWI Drill Standardowe mufy stosowane do instalacji mogą poluzować się wewnątrz otworu wskutek uderzeń młota w trakcie przedłużania rury wiertniczej. Usterka taka może nie dawać żadnych zewnętrznych objawów. Przyczyną wadliwej instalacji mogą być zużyte adaptery mufy, uszkodzone szczęki zaciskowe lub ich brak, względnie poluzowane mufy w razie użycia komponentów niezgodnych z systemem. W przypadku użycia muf blokujących DYWI Drill nie ma ryzyka poluzowania się muf wewnątrz otworu żerdź jest instalowana w sposób ciągły, jako jeden element. Obszary zastosowań Odpowiednie do zastosowań standardowego systemu DYWI Instalacja obrotowo-udarowa (kierunek wiercenia: przeciwny do ruchu wskazówek zegara) Dłuższe segmenty żerdzi z więcej niż jedną mufą Konstrukcje, w przypadku których bezpieczeństwo pracy i bezpieczeństwo konstrukcyjne mają szczególne znaczenie Instalacja systemu kotew DYWI Drill z użyciem wysięgników bez urządzeń mocujących Remont i odnawianie starych sztolni i tuneli Podstawowe zalety Mufa blokująca DYWI Drill nie odłącza się w trakcie obrotu rury wiertniczej w kierunku ruchu wskazówek zegara Bezproblemowe przedłużanie lub odłączanie rury wiertniczej Odpowiednie zwłaszcza w przypadku odcinków swobodnych Kontrolowane usuwanie określonych segmentów żerdzi poprzez selektywne użycie muf standardowych i blokujących Opis systemu Standardowa mufa zostaje zastąpiona mufą blokującą DYWI Drill. W trakcie obrotu rury wiertniczej w kierunku przeciwnym do ruchy wskazówek zegara wewnętrzny mechanizm blokujący (koło zębate z zębami poprzecznymi i wzdłużnymi) zachodzi na żebra poprzeczne na żerdzi. W efekcie zablokowana zostaje możliwość luzowania żerdzi i jej obrotu w kierunku ruchu wskazówek zegara. Mufa blokująca DYWI Drill jest dostępna w wersji z mechanizmem blokującym jednostronnym lub podwójnym. Parametry techniczne Dostępne dla żerdzi serii R32, R38 i R51 Konstrukcja umożliwia najwyższą obciążalność R R R Właściwości techniczne Postępowanie w trakcie instalacji takie samo, jak w przypadku standardowych muf Mufa blokująca DYWI Drill umożliwia instalację obrotowo-udarową (obrót w kierunku przeciwnym do ruchu wskazówek zegara), natomiast blokuje obrót rury wiertniczej w kierunku zgodnym z ruchem wskazówek zegara Akcesoria Zob. folder dot. systemu kotew DYWI Drill Pompy do mieszania zaprawy i iniekcji Mierniki przepływu i ciśnienia 51

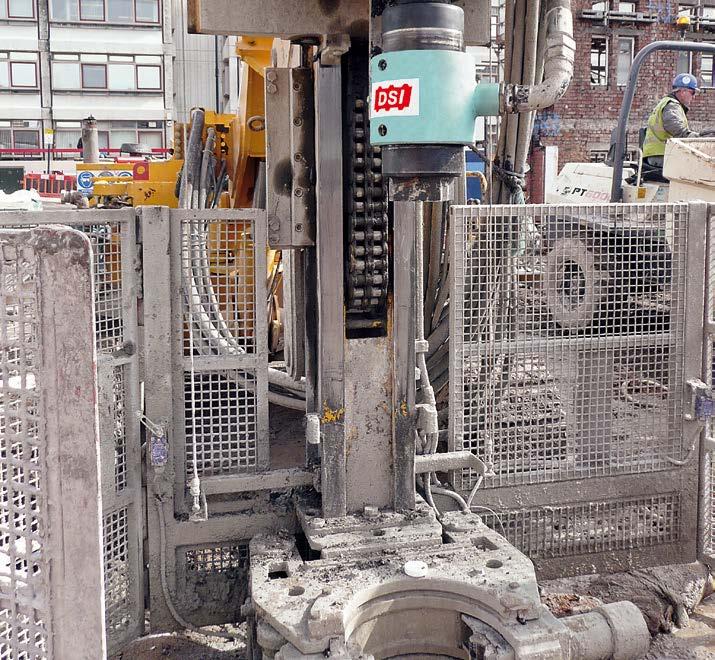

52 Akcesoria systemu DYWI Drill Mufa do iniekcji dodatkowej DYWI Drill W rozwiązaniu standardowym, do przestrzeni pierścieniowej między żerdzią i gruntem wprowadzany jest zaczyn poprzez otwór wylotowy koronki wiertniczej, co pozwala uzyskać lepsze przeniesienie obciążenia. Mufa do iniekcji dodatkowej DYWI Drill umożliwia dokonywanie ukierunkowanej iniekcji dodatkowej, z użyciem innego środka iniekcyjnego, poprzez oczyszczony otwór wewnętrzny żerdzi. Iniekcje takie można przeprowadzać w celu wzmocnienia lub uszczelnienia gruntu, względnie jako wstrzykiwanie wyrównujące. Obszary zastosowań Za pomocą wielokrotnych iniekcji można zwiększyć obciążalność systemu kotew DYWI Drill Wzmacnianie gruntu Działania uszczelniające Wstrzykiwanie wyrównujące zaczynu Wypełnianie obszarów zapadliskowych lub drążenie poprzez strefy zaburzeń uskokowych Podstawowe zalety Możliwość stosowania do wszystkich typów gruntu Eliminacja częściowych strat środka wiercącego i chłodzącego w trakcie instalacji Kontrolowana i ukierunkowana iniekcja dodatkowa gruntu Opis systemu Standardowa mufa zostaje zastąpiona mufą poiniekcyjną DYWI Drill. Ten szczególny rodzaj mufy umożliwia wykonywanie ukierunkowanych, wielokrotnych iniekcji poprzez rozmieszczone obwodowo otwory iniekcyjne z zaworami. Ciśnienia w otworach zaworów można dostosować do wymagań klienta. Parametry techniczne Dostępne dla żerdzi serii R32, R38 i R51 Konstrukcja umożliwia najwyższą obciążalność R R R Właściwości techniczne Postępowanie w trakcie instalacji takie samo, jak w przypadku standardowych muf Niezmieniona pozostaje obciążalność systemu (żerdź - mufa) Wielokrotne iniekcje można wykonywać za pomocą zaworów z otworami iniekcyjnymi Akcesoria Zob. folder dot. systemu kotew DYWI Drill Pompy do mieszania zaprawy i iniekcji Mierniki przepływu i ciśnienia Systemy DYWI 52

53 Akcesoria systemu DYWI Drill Rura osłonowa wysuwna DYWI Drill Kotwy skalne ze zmienną, swobodnie ustalaną długością zapewniają wstępne naprężenie, a w konsekwencji aktywne przenoszenie sił. Obszary zastosowań Kotew z rurą osłonową wysuwną DYWI Drill jest instalowana w uprzednio wywierconych otworach. Natychmiastową możliwość obciążenia uzyskuje się poprzez aktywacje rury osłonowej wysuwnej. Przebieg instalacji W drugim etapie roboczym wykonuje się iniekcję do przestrzeni pierścieniowej między cięgnem kotwy DYWI Drill i otworem z użyciem zaczynu cementowego lub systemów DYWI Inject. Akcesoria Planowe kotwienie w górnictwie podziemnym i drążeniu tuneli Stabilizowanie warstw skalnych w skrzydle wiszącym uskoku Zawieszenia funkcjonalne Kotwy iniekcyjne Podstawowe zalety Prosta obsługa i optymalny czas instalacji Natychmiastowe uzyskanie pełnej obciążalności Brak problemów w przypadku instalacji w otworach wykonanych w warstwach wodonośnych Wybór odpowiedniej kotwy DYWI Drill zapewnia optymalną siłę kotwienia Ciągły gwint kotwy DYWI Drill umożliwia swobodną regulację długości i późniejsze przedłużanie na miejscu instalacji Dostępne dla żerdzi serii R32, R38 i R51 Wywiercenie otworu na kotwę zgodnie ze specyfikacją, dłuższego o ok. 150 [mm] niż instalowana kotew z rurą osłonową wysuwną Wprowadzenie zmontowanej kotwy z rurą osłonową wysuwną do otworu - rura osłonowa wysuwna powinna być osadzona ciasno w otworze Wstępne naprężenie za pomocą zakrętaka udarowego lub odpowiedniego narzędzia obsługowego Możliwość wykonania iniekcji zaczynu po instalacji Parametry techniczne Nr. Wartość charakter. / Rodzaj Jedn. Symbol SK-R SK-R SK-R Nominalna średnica zewnętrzna Ø e.nom [mm] Długość L [mm] Masa m [kg] 1,8 4,0 7,8 4 5 Wymagana średnica wierconego otworu Maksymalna obciążalność przy zerwaniu Zob. folder dot. systemu kotew DYWI Drill Pompy do mieszania zaprawy i iniekcji Mierniki przepływu i ciśnienia Systemy DYWI Drill Ø d.nom [mm] F m.nom [kn] Adaptery koronek wiertniczych Łączenie żerdzi z koronkami wiertniczymi w przypadku różnicy w średnicach gwintów Możliwość użycia wielu rodzajów koronek o średnicach różnych od wersji standardowych Kontrolowane przenoszenie energii wiercenia z żerdzi na koronkę wiertniczą Tarcze umożliwiające wyrównanie kątowe Bezpieczne kotwienie nawet przy dużych kątach nachylenia Standardowe zastosowanie w połączeniu z nakrętkami sferycznymi Wersja standardowa przewidziana jest dla żerdzi serii R32 i R38 Elementy środkujące Środkowanie kotwy DYWI Drill wewnątrz otworu Większa precyzja ustalania kierunku instalacji Optymalne pokrycie zaczynem Dostępne dla żerdzi serii R32, R38, R51 i T76 53

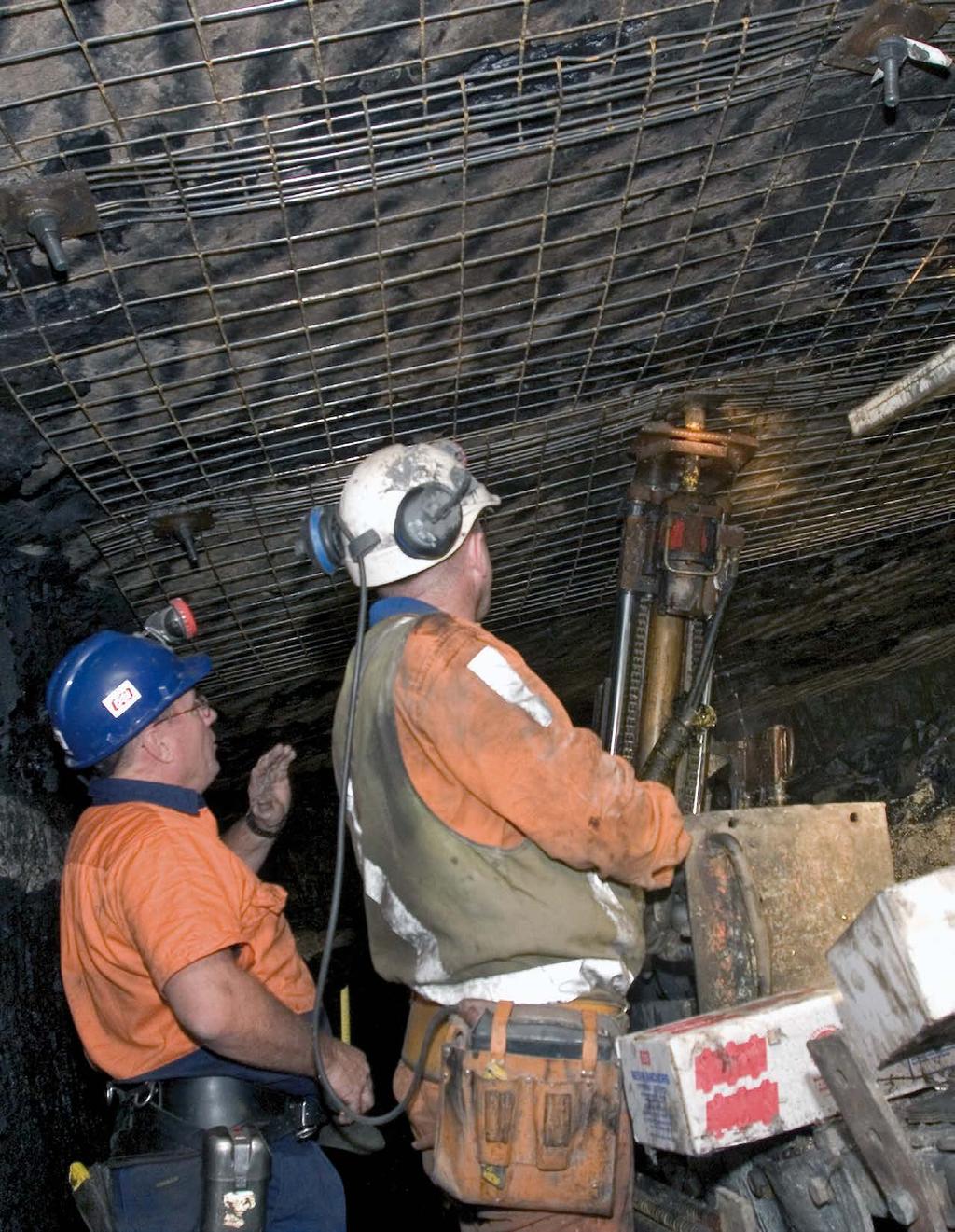

54 Kotwy Spis treści Kotwy mechaniczne, wklejane, cierne i linowe Kotwy kombinowane CT-Bolt Kotwy cierne Kotwy cierne rozprężne OMEGA-BOLT Kotwie iniekcyjno-urabialne H-TEX 50 IN Kotwy cierne samowiercące POWER SET Kotwy linowe DYWIDAG Kotwy urabialne GRP DYWIDAG z tworzywa sztucznego

55 Kotwy mechaniczne, wklejane, cierne i linowe Spis treści Wstęp Kotwy mechaniczne Kotwy wklejane Kotwy SN Kotwy SN z żerdzią DYWIDAG THREADBAR Akcesoria Informacje uzupełniające Wstęp Kotwy mechaniczne i kotwy wklejane, określane zwykle ogólnym terminem kotwy skalne, służą do wzmacniania skał w górnictwie i przy drążeniu tuneli. Kotwy skalne zapobiegają odrywaniu się bloków skalnych od górotworu i ich przemieszczaniu się pod wpływem naprężeń ścinających. Pozwalają ponadto zwiększyć siłę tarcia pomiędzy odrębnymi warstwami skał. Kotwy o zmiennej długości umożliwiają wstępne naprężanie, a w konsekwencji aktywne przenoszenie sił. Kotwy górnicze GEWI i kotwy mechaniczne typu ALWAG to uznane systemy kotwienia z kotwami o zmiennej długości. Maksymalna obciążalność kotew mechanicznych jest w głównej mierze pochodną stabilności otworu (charakterystyki gruntu), stopnia naprężenia wstępnego i rodzaju rury osłonowej wysuwnej. Kotwy skalne w rodzaju SN lub DYWIDAG THREADBAR są w pełni cementowane na całe długości i instalowane zwykle w stanie nienaprężonym. Nie dotyczy to zasadniczo kotew wklejanych, które można czynnie naprężać z użyciem ładunków żywic o różnych czasach utwardzania. O wyborze najlepszego systemu kotwienia decydują różne czynniki, które należy rozważyć w każdym indywidualnym przypadku. Firma DYWIDAG-Systems International ma wieloletnie doświadczenie jako konstruktor, producent i dostawca kotew mechanicznych i kotew wklejanych. 55

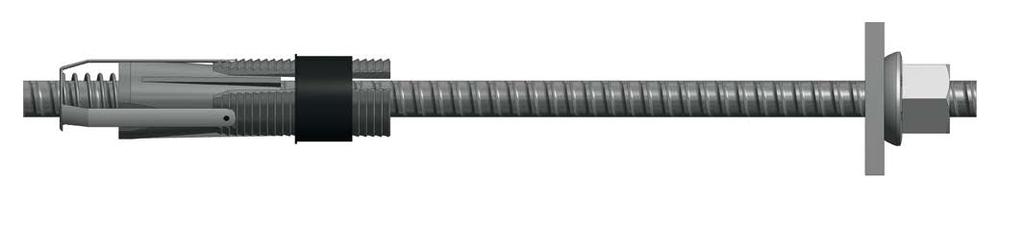

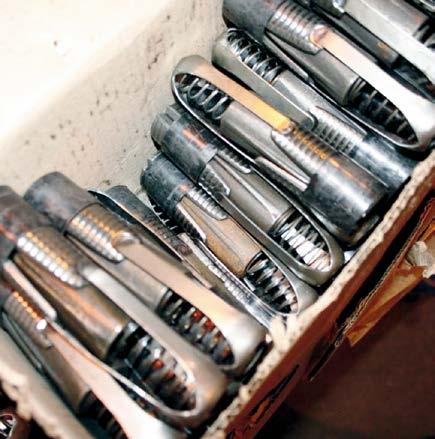

56 Kotwy mechaniczne Obszary zastosowań Planowe kotwienie w górnictwie podziemnym i drążeniu tuneli Stabilizowanie warstw skalnych w skrzydle wiszącym uskoku Zawieszenia funkcjonalne Podstawowe zalety Prosta obsługa i optymalny czas instalacji Natychmiastowe uzyskanie pełnej obciążalności Kotwy sprawdzone w praktyce i niezawodne Brak problemów w przypadku instalacji w otworach wykonanych w warstwach wodonośnych Optymalny stosunek siły kotwienia do średnicy otworu Żerdzie kotwowe GEWI o gwincie ciągłym umożliwiają swobodną regulację długości i późniejsze wydłużenie na miejscu instalacji Rury osłonowe wysuwne dostarczane są dla różnych średnic otworów Kotwa górnicza GEWI została zatwierdzona do zastosowań podziemnych przez Administrację Regionu Arnsberg, Wydział 6 Górnictwa i Energii w NRW, Niemc Komponenty systemowe GEWI Stalowa rura osłonowa wysuwna Inne wersje dostarczane na życzenie Trzon kotwy Kotwy GEWI, wykonane z mocno ciągliwej stali, mają gwint prawy, grubozwojny Możliwość indywidualnego uzgadniania dostarczanych długości Podkładka kotwy Płaska podkładka ze stożkowym otworem Nakrętka kotwy Dostępna w wersji sześciokątnej jednostronnie wypukłej, samozaciskającej i sferyczne Stalowa rura osłonowa wysuwna Żerdź kotwy Podkładka kotwy Nakrętka kotwy 56

57 Kotwy mechaniczne Parametry techniczne kotew górniczych GEWI Dane charakterystyczne / Rodza Jedn. KS-145 KS-190 KS-220 Nominalna średnica [mm] 16, Masa [kg/m] 1,62 2,00 2,46 Przekrój nominalny [mm 2 ] Wytrzymałość plastyczna 1) [N/mm 2 ] Naprężenie rozciągające 1) [N/mm 2 ] Siła zrywająca 2) [kn] Wydłużenie przy zerwaniu A 5 1) [%] Wersja nakrętki 3) [ ] S, H K K Średnica wierconego otworu 4) [mm] Nr zatwierdzenia 5) [ ] ) Cięgno stalowe 2) System kotwienia: żerdź kotwy, podkładka i nakrętka 3) H = nakrętka sześciokątna z gniazdem jednostronnie wypukłym, S = nakrętka blokująca, K = nakrętka sferyczna 4) Rura osłonowa wysuwna w wersji standardowej 5) Administracja Regionu Arnsberg, Wydział 6 Górnictwa i Energii w NRW, Niemcy Komponenty systemu kotew mechanicznych typu ALWAG Rura osłonowa wysuwna Rury osłonowe wysuwne dostarczane w wersjach B38 i B43, odpowiednich do otworów o średnicy 38 i 43 [mm] Żerdź kotwowa Żerdź kotwowa lita, gwintowana na obu końcach Gatunek stali E360, zgodnie z normą EN Podkładka Wersja standardowa: podkładka sferyczna z okrągłym otworem Nakrętka i podkładka Podkładki sferyczne i narzędzia obsługowe dostarczane na życzenie Inne wymiary, gatunki stali i wersje ocynkowane dostarczane na życzenie Parametry techniczne kotew mechanicznych typu ALWAG 1) Dane charakterystyczne Jedn. Typ Średnica [mm] 16 Oznaczenie gwintu [ ] M18 Pole przekroju poprzecznego [mm 2 ] 200 Granica plastyczności 2) [N/mm 2 ] 360 Naprężenie niszczące 2) [N/mm 2 ] 690 Wydłużenie przy zerwaniu A 5 2) [%] 11 Siła zrywająca 3) [kn] 140 Dostarczane długości [mm] ) Kotwy mechaniczne i rury osłonowe wysuwne w innych wymiarach dostarczane są na zamówienie; wszystkie podane wartości są wartościami nominalnymi 2) Cięgło z pręta okrągłego 3) Kotwy mechaniczne z gwintem zimnowalcowanym, podkładką i nakrętką Przebieg instalacji Wywiercenie otworu na kotwę zgodnie ze specyfikacją, dłuższego o ok. 150 [mm] niż instalowana kotew z rurą osłonową wysuwną Wprowadzenie zmontowanej kotwy z rurą osłonową wysuwną do otworu - rura osłonowa powinna być osadzona ciasno w otworze Wstępne naprężenie za pomocą zakrętaka udarowego lub odpowiedniego narzędzia obsługowego Ewentualna późniejsza iniekcja zaczynu z użyciem fabrycznie dopasowanego węża iniekcyjnego 57

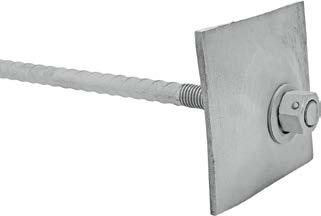

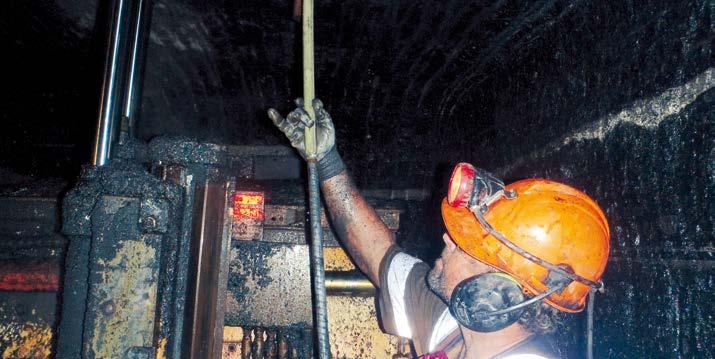

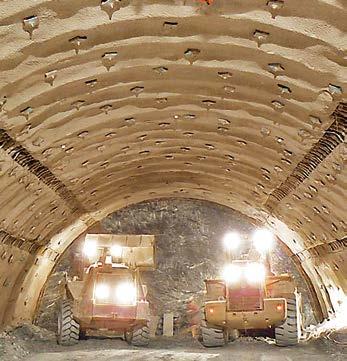

58 Kotwy wklejane Obszary zastosowań Planowe kotwienie skalne w górnictwie podziemnym Zwiększenie obciążalności górotworu, zwłaszcza w zastosowaniach w górnictwie węgla kamiennego Standardowe zastosowanie w połączeniu z ładunkami żywicy DSI Podstawowe zalety Uniwersalny system kotwienia skalnego - możliwość instalacji w skałach zwięzłych i miękkich Znormalizowane, sprawdzone w praktyce kotwy skalne Odporność na drgania wywołane robotami strzelniczymi Duże siły kotwienia przy niewielkich długościach wiązania Komponenty systemowe Żerdź kotwy skalnej Stal do zastosowań w górnictwie Profil gwintu optymalny dla zastosowań z użyciem ładunków z żywicą Zaostrzone, z gwintem jednostronnym, zimnowalcowanym Podkładka Podkładka sferyczna, alternatywne wersje kompatybilne dostarczane na życzenie Nakrętka Standardowa wersja z nakrętką dokręcaną DYWIDAG (nakrętka z kołkiem ścinanym) Nakrętka DYWIDAG OZ dostępna na życzenie Klucze instalacyjne dostarczane na życzenie Parametry techniczne Nr. Dane charakterystyczne / Rodzaj 1) Symbol Jedn. MN MN MN MN Średnica nominalna D a.nom [mm] Gwint [mm] M18 M20 M22 M27 3 Nominalny przekrój żerdzi kotwowej 2) S 0 [mm 2 ] Nominalna masa żerdzi kotwowej 3) m [kg/m] 1,67 2,14 2,58 3,67 5 Siła uplastyczniająca żerdzi kotwowej 4) F e.nom [kn] Siła zrywająca żerdzi kotwowej 4) F e.nom [kn] Wytrzymałość plastyczna żerdzi kotwowej 5) R e.nom [N/mm 2 ] Naprężenie rozciągające żerdzi kotwowej 5) R m.nom [N/mm 2 ] Wydłużenie przy zerwaniu żerdzi kotwowej 5) A gt [%] Siła zrywająca systemu kotwienia 6) F m.a.nom [kn] Nakrętka w wymiarze klucza SW [mm] Dostarczane długości 7) L [mm] ) Stan na: , uwaga: wszystkie wartości mogą ulegać zmianie; inne wymiary i gatunki stali dostarczane na życzenie 2) Obliczone na podstawie masy nominalnej: S 0 = 10 3 x m / 7,85 [kg/m 3 ] 3) Wartość charakterystyczna (kwantyl bezpieczeństwa) 4) Obliczone na podstawie wartości charakterystycznej siły oraz masy nominalnej, zaokrąglone 5) Stal górnicza typu DD-BAR, moduł sprężystości podłużnej: [N/mm 2 ] 6) Nominalna siła zrywająca systemu kotwienia: głowicy kotwy z gwintem zimnowalcowanym, podkładki i nakrętki 7) Inne długości dostarczane na życzenie 58

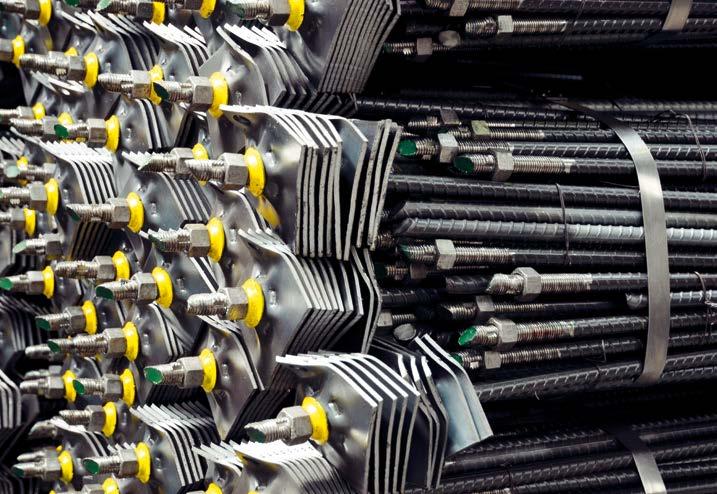

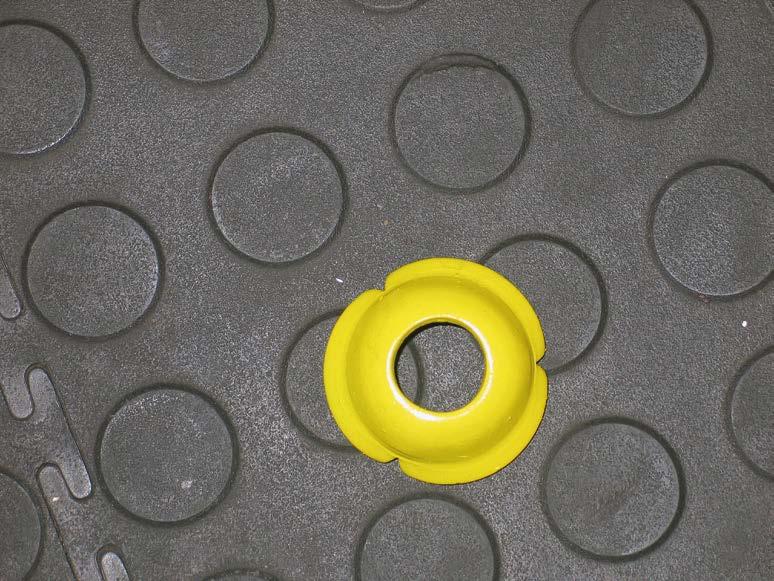

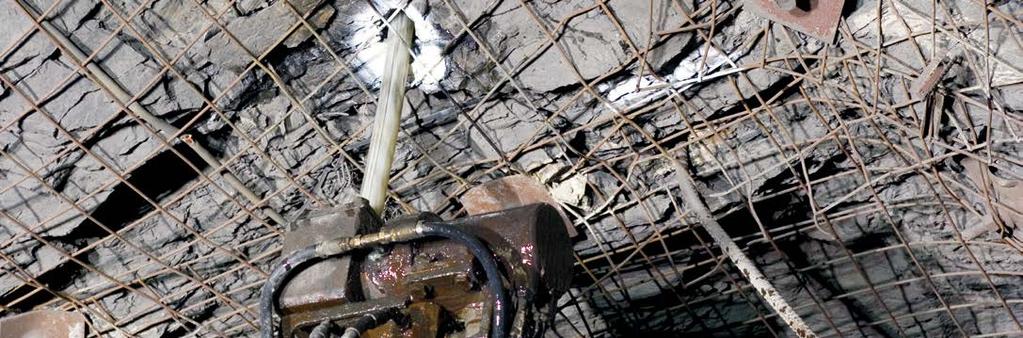

59 Kotwy wklejane Wskaźniki momentu obrotowego Wskazanie wiarygodne dla prawidłowo zainstalowanej kotwy do żywic iniekcyjnych Montaż między nakrętką i podkładką kotwy Dostępne dla wszystkich typów kotew do żywic iniekcyjnych Ochrona przed korozją Ochronę antykorozyjną komponentów systemu można zapewnić za pomocą cynkowania ogniowego lub z zastosowaniem innych powłok Przebieg instalacji Wiercenie otworów Ręczne lub zautomatyzowane wprowadzanie ładunków z żywicą Kotwę do żywic należy instalować obrotowo, aż do osiągnięcia właściwej głębokości Aktywacja ładunku z żywicą następuje poprzez zmieszanie komponentów Czas utrzymywania należy ustalić odpowiednio do użytych ładunków z żywicą lub zgodnie z obowiązującą instrukcją instalacji Głowicę kotwy napręża się, dokręcając nakrętkę 59

60 Kotwy SN Obszary zastosowań Kotwy SN osadzane w zaprawie kotwy stalowe do zbrojenia betonu znane również jako kotwy Store-Norfors (od nazwy pierwszego miejsca instalacji), są używane do wzmacniania skał w górnictwie podziemnym i drążeniu tuneli. W zakresie wymagań specjalnych, związanych z drążeniem tuneli, a zwłaszcza wzmacniania skał w gruntach zwięzłych i dużych przemieszczeń bezpośrednio po instalacji, firma DSI oferuje kotwy SN ze specjalną geometrią użebrowania ALWAGRIP, pozwalającą zwiększyć obciążalność. System DYWIDAG THREADBAR służy głównie do kotwień specjalnych wykonywanych pod ziemią, a także do wzmacniania podpór lub jako zawieszenie funkcjonalne. Podstawowe zalety Sprawdzony w praktyce system kotew śrubowych skalnych Skuteczna, znormalizowana instalacja Zatopienie cięgna w zaczynie cementowym zapewnia optymalną siłę wiązania Mały wpływ rzeczywistej średnicy otworu na kotwę i na siłę wiązania Na życzenie dostępna jest specjalna geometria użebrowania ALWAGRIP, pozwalająca zoptymalizować siłę wiązania Komponenty systemowe Żerdź kotwy śrubowej skalnej Standardowa głowica kotwy śrubowej skalnej ze zwykłą podkładką i nakrętką Żerdź kotwy śrubowej skalnej Stal zbrojeniowa B 500 B zgodnie z normą DIN 488, stal B 550 B zgodnie z normą ÖNORM B 4707 lub stal do kotew śrubowych skalnych FA 650/820 Zaostrzony, z gwintem zimnowalcowanym na dalszym końcu, z nakrętką i podkładką Standardowa długość gwintu ok. 120 [mm], maksymalna długość gwintu 200 [mm], dostępna na życzenie Na życzenie dostępna jest specjalna geometria użebrowania ALWAGRIP, pozwalająca zwiększyć siłę wiązania Podkładka Dostarczana standardowo podkładka kotwy śrubowej: sferyczna, z podłużnym otworem Inne podkładki kotwy śrubowej, w różnych rozmiarach, dostarczane na życzenie Podkładka i nakrętka Wersja kotwy śrubowej skalnej z podkładką półkolistą dostępna na życzenie Dowolne długości można uzyskać, używając rury ściągającej Podkładka Podkładka i nakrętka Głowica kotwy śrubowej skalnej z podkładką półkolistą, podkładką zwykłą i nakrętką 60

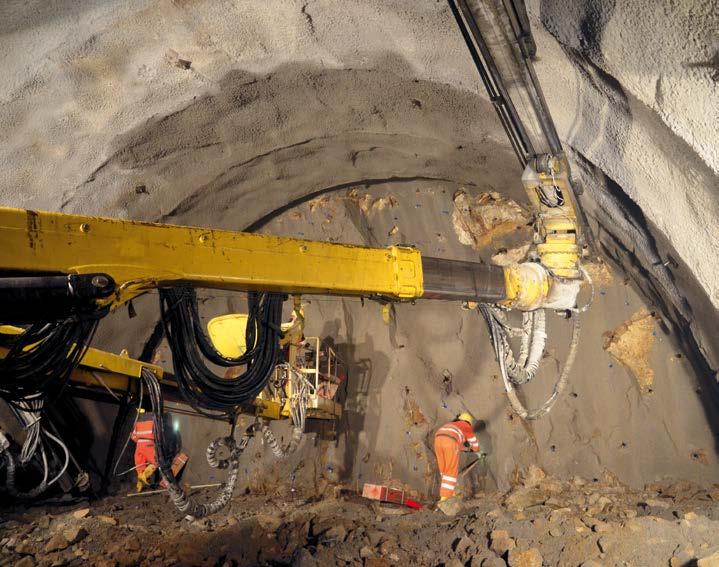

61 Kotwy SN Parametry techniczne Nr. Dane charakterystyczne / Rodzaj 1) Symbol Jedn. SN SN SN SN Średnica nominalna D a.nom [mm] Gwint [mm] M21 M26 M26 M30 3 Przekrój nominalny żerdzi kotwowej 2) S 0 [mm 2 ] Masa nominalna żerdzi kotwowej 3) m [kg/m] 2,47 3,85 3,85 4,83 5 Siła uplastyczniająca żerdzi kotwowej 4) F e.nom [kn] Siła zrywająca żerdzi kotwowej 4) F m.s.nom [kn] Wytrzymałość plastyczna żerdzi kotwowej 5) R e.nom [N/mm 2 ] Naprężenie rozciągające żerdzi kotwowej 6) R m.s.nom [N/mm 2 ] Wydłużenie przy zerwaniu żerdzi kotwowej 5) A gt [%] 5,0 5,0 5,0 5,0 10 Siła zrywająca systemu kotwienia 7) F m.a.nom [kn] Nakrętka w wymiarze klucza SW [mm] Dostarczane długości 8) L [mm] ) Stan na: , uwaga: wszystkie wartości mogą ulegać zmianie; inne wymiary i gatunki stali dostarczane na życzenie 2) Obliczone na podstawie masy nominalnej: S 0 = 10 3 x m / 7,85 [kg/m 3 ] 3) Wartość charakterystyczna (kwantyl bezpieczeństwa) 4) Obliczone na podstawie wartości charakterystycznej siły oraz masy nominalnej, zaokrąglone 5) Stal zbrojeniowa B 500 B zgodnie z normą DIN 488, stal B 550 B zgodnie z normą ÖNORM B 4707 lub stal do kotew śrubowych skalnych FA 650/820, moduł sprężystości podłużnej [N/mm 2 ] 6) Wyliczane na podstawie współczynnika Rm/Re lub zgodnie ze specyfikacją producenta 7) Nominalna siła zrywająca systemu kotwienia: głowicy kotwy z gwintem zimnowalcowanym, podkładki i nakrętki 8) Inne długości dostarczane na życzenie Kompatybilne podkładki sferyczne Dane charakterystyczne / Rodzaj Symbol Jedn. SN SN SN SN Długość L [mm] Grubość ścianki S [mm] Wysokość H [mm] 32,5 32,5 32,5 32,5 Szerokość wiercenie środkowe D1 [mm] Długość wiercenie środkowe D2 [mm] Przebieg instalacji Wiercenie otworów Napełnienie otworów zaprawą Wprowadzenie ręczne kotew SN do napełnionych uprzednio otworów, mocowanie w otworze z użyciem klina lub podobnego przyrządu Czas utwardzania należy ustalić odpowiednio do użytego zaczynu lub zgodnie z obowiązującą instrukcją instalacji Głowicę kotwy śrubowej napręża się, dokręcając nakrętkę 61

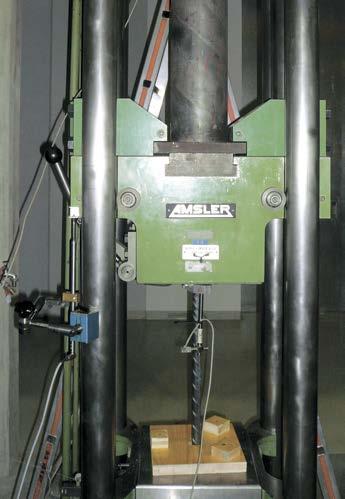

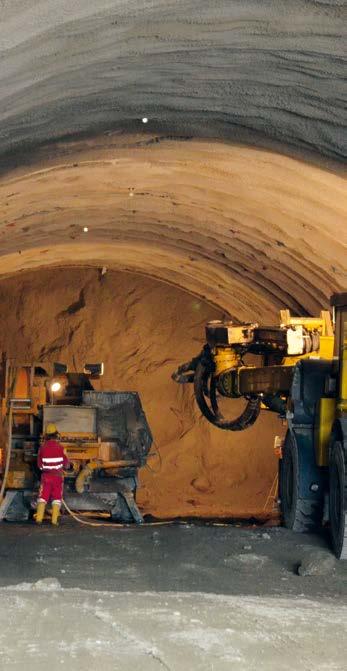

62 Kotwy SN Specjalna geometria użebrowania ALWAGRIP Zgodnie z wytyczną RVS 8T Federalnego Ministerstwa Transportu, Innowacja i Technologia, Austria Geometria użebrowania konwencjonalnych kotew SN jest zgodna z przepisami dotyczącymi stali zbrojeniowej Przy drążeniu tuneli, natychmiast po zainstalowaniu kotew SN pojawiają się zwykle deformacje gruntu, dlatego wymagania dotyczące rozwoju siły wiązania są tu inne niż w przypadku konstrukcji żelbetowych Opracowanie specjalnej geometrii użebrowania ALWAGRIP, zgodnie z wymaganiami dotyczącymi stosowania kotew SN w drążeniu tuneli, w szczególności w warunkach gruntu spoistego Uzyskano powierzchnię żebra w przedziale od 0,02 do 0,04 (por. RVS 8T, Federalne Ministerstwo Transportu, Innowacja i Technologia, Austria) Podstawowe dane charakterystyczne kotew SN ze specjalną geometrią użebrowania ALWAGRIP są znacznie lepsze niż w przypadku podobnych kotew i kotew śrubowych skalnych z użebrowaniem odpowiednim do zbrojenia betonu Zalety stosowania gatunku stali o wyższej granicy plastyczności można zaobserwować po upływie czasu utwardzania, wynoszącym 12 godzin Badanie wiązania wewnętrznego dla dwóch różnych rodzajów stali kotwowej w zależności od czasu utwardzania Wyniki prób wyciągania po 12 godzinach utwardzania, długość wiązania 500 [mm] Siła naprężeniae [kn] Przemieszczenie [mm] Stal do kotew śrubowych skalnych Ø 25 [mm] FA 650/820 ze specjalną geometrią użebrowania ALWAGRIP Stal zbrojeniowa Ø 25 [mm] B 500 B 62

63 Kotwy SN z żerdzią DYWIDAG THREADBAR Nakrętka Podkładka Podstawowe zalety Optymalny stosunek siły kotwienia do średnicy otworu Żerdź z ciągłym gwintem umożliwia regulację długości i późniejsze przedłużenie na miejscu instalacji Odporny na ścieranie gwint grubozwojny, zgodny z wymaganiami obowiązującymi dla konstrukcji podziemnych Żerdź GEWI Komponenty systemowe Żerdź GEWI Z prawym lub lewym gwintem grubozwojnym Możliwość przedłużenia za pomocą muf Podkładka Sferyczna lub płaska Nakrętka W wersji sferycznej lub sześciokątnej Śruby oczkowe dostarczane na życzenie Na życzenie dostępna wersja z podwójną ochroną antykorozyjną i systemy z dowolnie ustalaną długością, z rurą osłonową Siła zrywając Typ GEWI - gwint lewy GEWI Plus - gwint prawy Średnica nominalna [mm] Pole przekroju poprzecznego [mm 2 ] Granica plastycznośc [N/mm 2 ] Wytrzymałość na rozciąganie [N/mm 2 ] Wytrzymałość na rozciąganie [kn] Siła zrywając [kn] ,

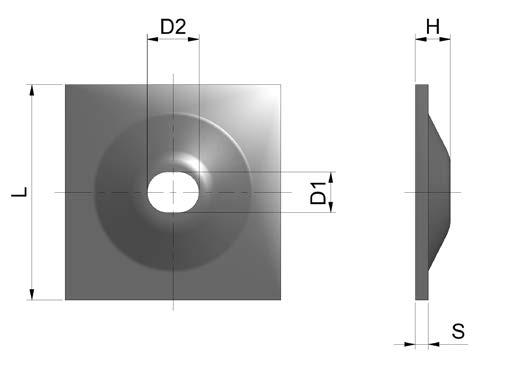

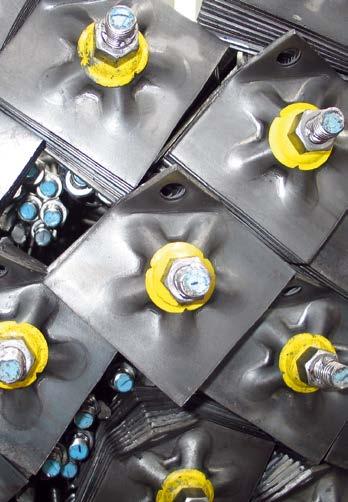

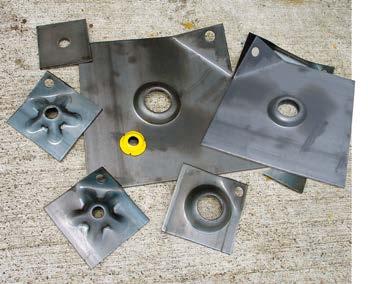

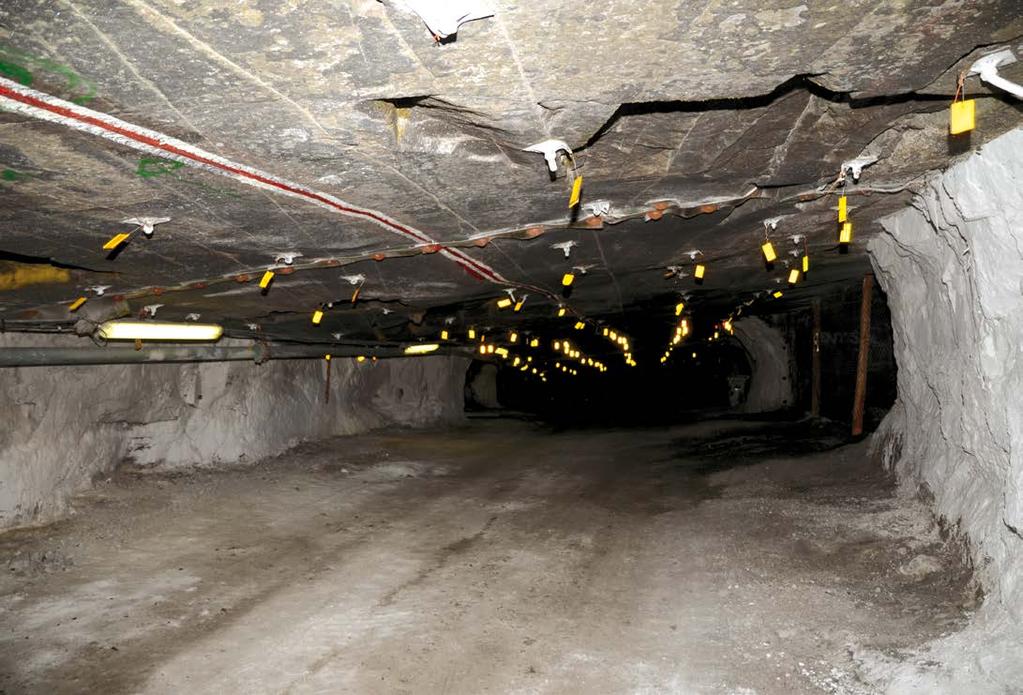

64 Akcesoria Podkładki Wersja standardowa: podkładka płaska lub sferyczna Gatunek stali S235, zgodnie z normą EN Dostosowane do konkretnej instalacji ucha do podkładek sferycznych Podkładki specjalne dostarczane są na życzenie Długość [mm] Szerokość [mm] Grubość ścianki [mm] Wersja 1) C / W C / W C / W C / W C / W W 1) C... formowane na zimno sklepienie tunelowe z przekrojem owalnym (otwór podłużny); W... formowane na gorąco sklepienie tunelowe z przekrojem okrągłym (otwór okrągły) 64

65 Akcesoria Akcesoria specjalne dostarczane na życzenie Systemy lin i konstrukcji kratowych Nakrętki przesuwne do kotew i kotew śrubowych skalnych Podkładki umożliwiające wyrównanie kątowe Wskaźniki obciążenia Dystansery Wsporniki i klucze Komponenty systemu w wersji ocynkowanej lub z podwójną powłoką Pompy mieszające zaprawę i adaptery zaczynu Sprzęt do prób wyrywania dla wszystkich typów kotew i kotew śrubowych skalnych Informacje uzupełniające DIN : Kotwy śrubowe skalne stosowane w górnictwie i do podpór tuneli Wytyczne instalacyjne DSI do kotew i kotew śrubowych skalnych DIN : Kotwy śrubowe skalne stosowane w górnictwie i do podpór tuneli EN 14490: Wykonawstwo specjalnych robót geotechnicznych gwoździe gruntowe Federalne Ministerstwo Transportu, Innowacja i technologia (Red.): Wytyczne i przepisy dotyczące budowy dróg: RVS 8T - Warunki techniczne kontraktów drążenie tuneli Payer, M., Maydl, P.: Inspection report - Pull-out tests of SN-Anchors [Raport z kontroli próby wyciągania kotew SN]. Nr zlecenia: /08, Data badania: Technical Examination and Research Center for stability and material tests [Ośrodek Badań Technicznych i Studiów nad Stabilnością i Próbami Materiałowymi], Politechnika w Grazu. Graz, Austria, 2008 Schubert, W. (Red.): Recommendation - Fully mortared rock bolts (SN-Anchors) - Special Rib Geometry and requirements for the mortar [Zalecenie całkowicie zabudowane kotwy śrubowe skalne (kotwy SN) - specjalna geometria użebrowania i wymagania dot. zaprawy]; Institute of Rock Mechanics and Tunnelling [Instytut Mechaniki Skał i Drążenia Tuneli]; Graz, Austria, Blümel, M.: Bearing load of rock bolts in squeezing rock mass [Obciążalność kotew śrubowych skalnych w górotworze zwięzłym], Obrady ISRM Międzynarodowego Sympozjum EUROCK 96 Turyn, Włochy, Balkema Rotterdam, 1996 Blümel, M.; Schweiger, H.F.; Golser, H.:Effect of Rib Geometry on the Mechanical Behaviour of Grouted Rock Bolts [Wpływ geometrii użebrowania na zachowanie mechaniczne zacementowanych kotew śrubowych skalnych], Obrady Światowego Kongresu Drążenia Tuneli 97, 23. Zgromadzenie Ogólne Międzyn. Stowarzyszenia Drążenia Tuneli., Wiedeń, Austria,

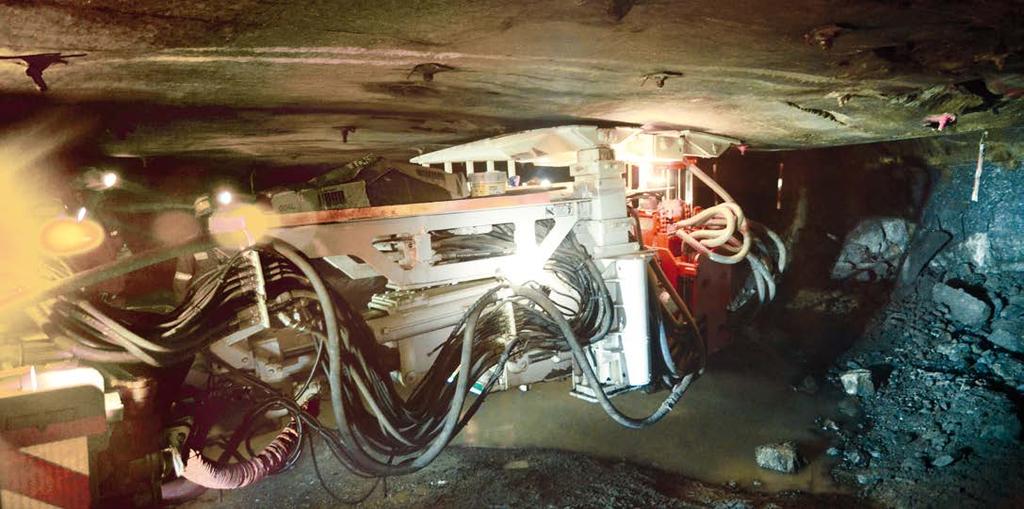

66 Kotwy SN Informacje dot. zamawiania SN Opis artykułu Nr. artykułu Kotew SN SN20-180, L = [mm] Kotew SN SN20-180, L = [mm] Kotew SN SN20-180, L = [mm] Kotew SN SN20-180, L = [mm] Kotew SN SN20-180, L = [mm] Kotew SN Podkładka sferyczna SN20, 150x150x [mm] Kotew SN Podkładka sferyczna SN20, 200x200x [mm] Kotew SN Nakrętka M21, SW 36 [mm] Kotew SN Mufa M21-M Kotew SN Podkładka półkulista M21, średn. 23 [mm] Kotew SN SN25-250, L = [mm] Kotew SN SN25-250, L = [mm] Kotew SN SN25-250, L = [mm] Kotew SN SN25-250, L = [mm] Kotew SN SN25-250, L = [mm] Kotew SN SN25-330, L = [mm], ALWAGRIP Kotew SN SN25-330, L = [mm], ALWAGRIP Kotew SN SN25-330, L = [mm], ALWAGRIP Kotew SN SN25-330, L = [mm], ALWAGRIP Kotew SN SN25-330, L = [mm], ALWAGRIP Kotew SN Nakrętka M26, SW 41 [mm] Kotew SN Mufa M26-M26, L = 90 [mm] Kotew SN Podkładka półkulista M26, średn. 26 [mm] Kotew SN Podkładka sferyczna SN25, 150x150x [mm] Kotew SN Podkładka sferyczna SN25, 150x150x [mm] Kotew SN Podkładka sferyczna SN25, 200x200x [mm] Kotew SN Podkładka sferyczna SN25, 200x200x [mm] Kotew SN SN28-330, L = [mm] Kotew SN SN28-330, L = [mm] Kotew SN SN28-330, L = [mm] Kotew SN SN28-330, L = [mm] Kotew SN SN28-330, L = [mm] Kotew SN Nakrętka M30, SW 46 [mm] Kotew SN Mufa M30-M Kotew SN Podkładka półkulista M30, średn. 30 [mm] Kotew SN Podkładka sferyczna SN28, 200x200x [mm] Kotew SN Podkładka sferyczna SN28, 200x200x [mm]

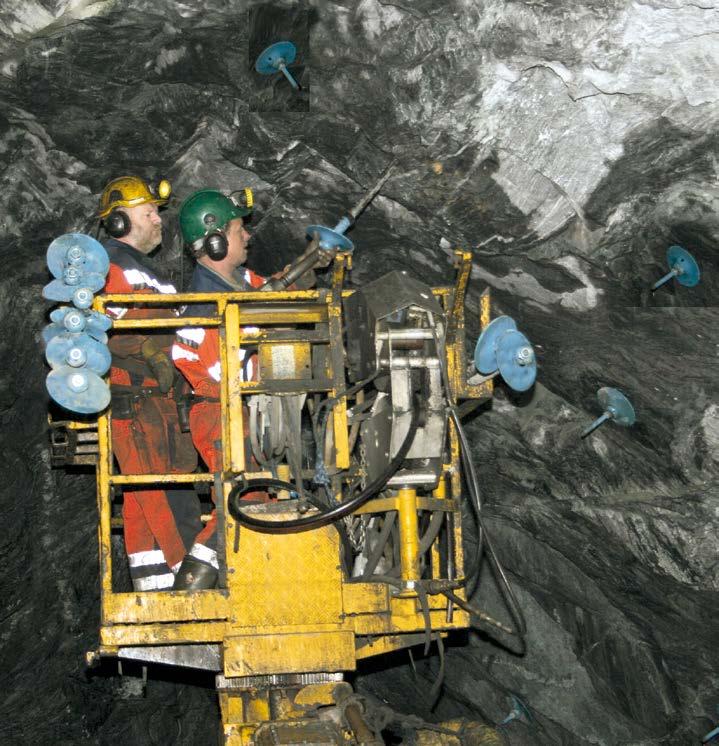

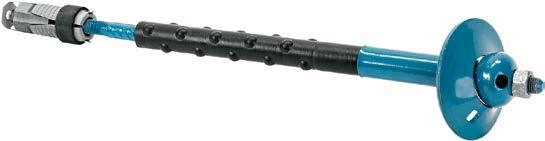

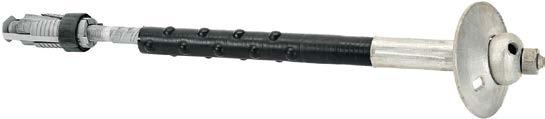

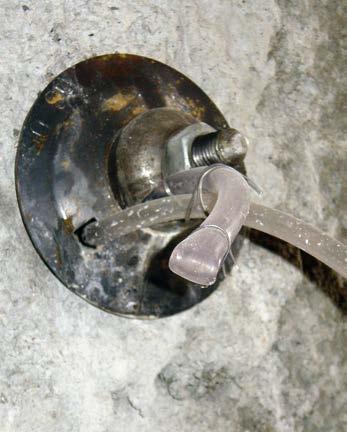

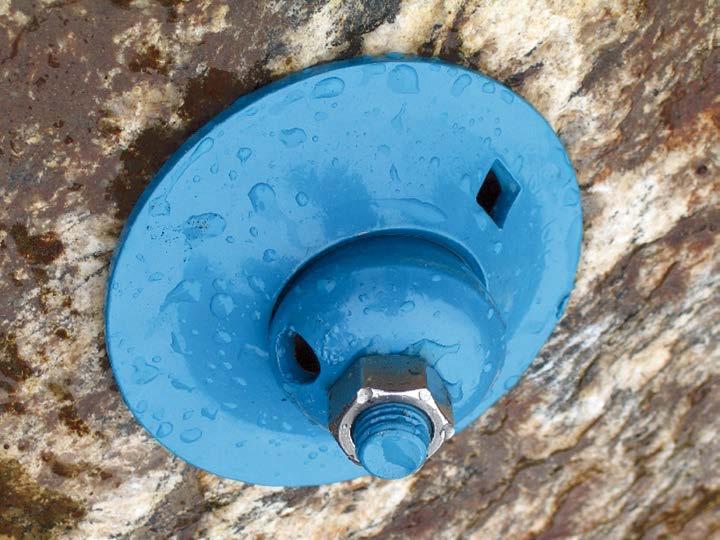

67 Kotwy kombinowane CT-Bolt Spis treści Wstęp Obszary zastosowań Podstawowe zalety Opis systemu Komponenty systemowe Parametry techniczne Przebieg instalacji Akcesoria Właściwości techniczne Wstęp CT-Bolt to wyjątkowy, kombinowany system kotwienia skalnego. Łączy zalety bezpośredniego kotwienia mechanicznego punktowego z późniejszą instalacją kotew śrubowych, w pełni zacementowanych. Dwustopniowa metoda umożliwia szybką instalację i natychmiastowe kotwienie, natomiast odrębna i niezależna iniekcja zaczynem pozwala elastycznie planować cykle pracy. Dzięki kontrolowanej procedurze iniekcji zaczynem i dostępnym różnym powłokom żerdzi, CT-Bolt jest niezawodnym systemem kontroli iniekcji na potrzeby zastosowań podziemnych. Funkcjonalność CT-Bolt została dokładnie sprawdzona na różnych budowach podziemnych; system stał się standardem dla dzisiejszych nowoczesnych metod wzmacniania gruntu. 67

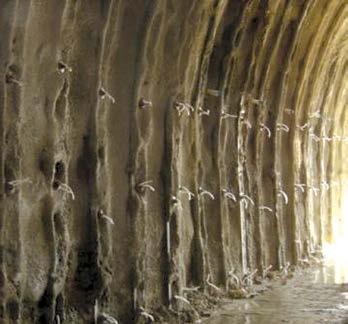

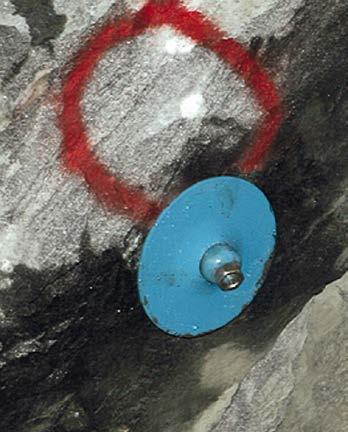

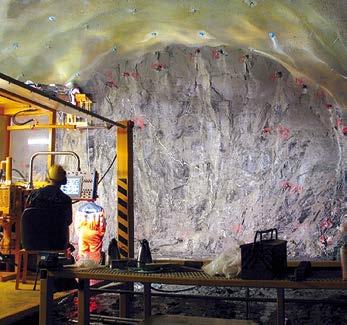

68 Kotwy kombinowane CT-Bolt Obszary zastosowań Planowe trwałe wzmacnianie wyrobisk podziemnych Wzmacnianie podłoża na obszarach niedostępnych lub trudno dostępnych w okresie użytkowania obiektu Trwałe drogi i wykopy Hydroenergetyka oraz podziemne zbiorniki ropy i gazu Tunele podmorskie i kanalizacyjne Zabezpieczenie przed obrywanie się skał i trwałe kotwienia skalne Podstawowe zalety Skuteczny, sprawdzony w praktyce i niezawodny system wzmacniania skał Połączenie bezpośredniego kotwienia mechanicznego punktowego z instalacją kotew śrubowych, w pełni zacementowanych. Natychmiastowa możliwość obciążania po zainstalowaniu kotwy mechanicznej Szybka instalacja i elastyczne planowanie późniejszej iniekcji zaczynem za przodkiem roboczym Podwójna ochrona antykorozyjna, którą zapewnia polietylenowa tuleja i pokrycie zaczynem Łatwość dostosowania ochrony antykorozyjnej do wymagań klienta Instalacja półautomatyczna lub ręczna Opis systemu Kotew śrubowa skalna, kombinowana Natychmiastowe mechaniczne kotwienie punktowe po włączeniu kotwy z rurą osłonową wysuwną Montaż z późniejszą iniekcją zaczynem umożliwia podwójną ochronę antykorozyjną 68

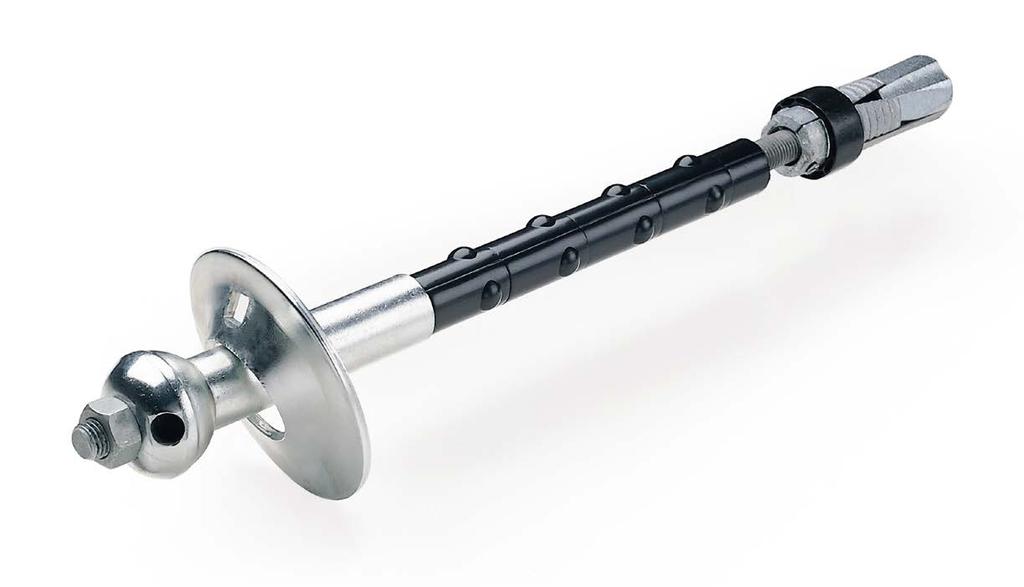

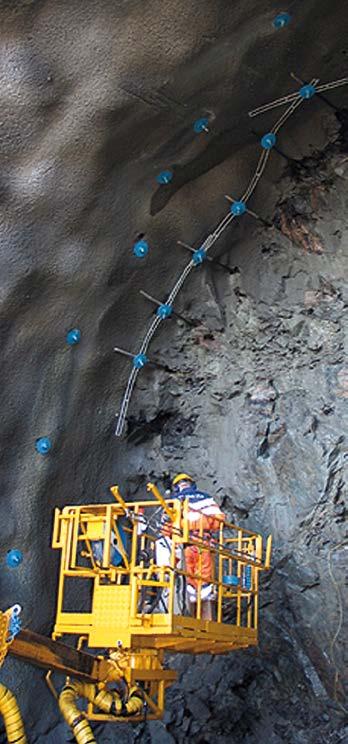

69 Kotwy kombinowane CT-Bolt Komponenty systemowe Tuleja polietylenowa Karbowana, z wewnętrznymi elementami centrującymi Sferyczny adapter iniekcji zaczynem z otworem na iniekcję i dospawaną tuleją Nakrętka Rura osłonowa wysuwna Podkładka z otworem do odprowadzania zaczynu Kotew skalna, prętowa. Gwinty zimnowalcowane po obu stronach do mocowania rury osłonowej wysuwnej i nakrętki Parametry techniczne Wartość charakter. / Rodzaj Jedn. CT-M20 CT-M22 Zewnętrzna średnica żerdzi [mm] 20 21,7 Oznaczenie gwintu [mm] M20 M22 Siła uplastyczniająca charakterystyczna 1) [kn] Siła zrywająca charakterystyczna 1) [kn] Przedział średnic wierconego otworu 2) [mm] Dostarczane długości 3) [m] 1,5-6,0 1) Po iniekcji zaczynu 2) Rury osłonowe wysuwne dla większych średnic otworów dostarczane na życzenie 3) Dostępne długości do 8,0 [m] dostarczane są na życzenie 69

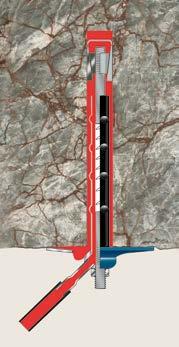

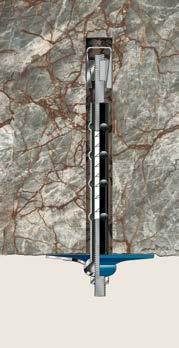

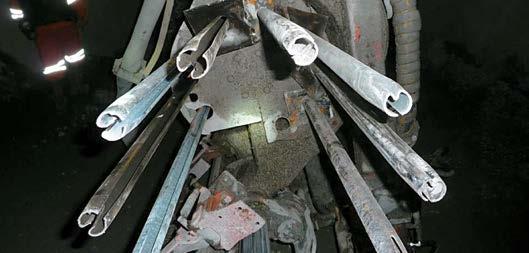

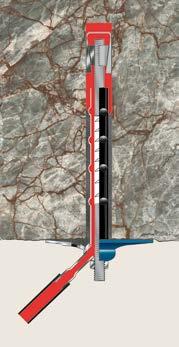

70 Kotwy kombinowane CT-Bolt Przebieg instalacji Wiercenie otworów Wiercenie otworu: Ø [mm] Zalecana długość otworu: powinien być o ok. 100 [mm] dłuższy niż kotew Instalacja kotwy śrubowej Wprowadzenie zmontowanej kotwy CT-Bolt do wywierconego uprzednio utworu Mocne dociśnięcie podkładki do powierzchni wyrobiska Aktywacja kotwy wysuwnej poprzez wstępne dokręcenie nakrętki kotwy zapewnia natychmiastowe mechaniczne kotwienie punktowe Wymagany typowy moment obrotowy: [Nm] Cementacja kotwy w dogodnym terminie Przygotowanie zaczynu cementowego zgodnie z podaną specyfikacją Podłączenie adaptera iniekcyjnego do adaptera iniekcji zaczynu CT-Bolt Pierwotny przepływ zaczynu do wnętrza tulei w kierunku szpica kotwy (rury osłonowej wysuwnej) - całkowite wypełnienie zaczynem pręta Wtórny przepływ zaczynu poza tuleję, do momentu wypłynięcia z otworu na półkolistą podkładkę kotwy Akcesoria Wskaźniki obciążenia Sprzęt do badania kotwy śrubowej Właściwości techniczne Kotew kombinowana Aktywne wzmacnianie poprzez wstępne naprężenie kotwy z rurą wysuwną Optymalne ustawienie i zapewnienie pełnego pokrycia zaczynem Uwzględnienie określonego stopnia elastycznej deformacji żerdzi, spowodowanego przemieszczeniem się górotworu Wykonana w dogodnym terminie cementacja za przodkiem roboczym umożliwia optymalne dostosowanie kotwy CT-Bolt do danych warunków gruntowych i pracy Wyjątkowa możliwość wyboru poziomu ochrony antykorozyjnej Ochrona komponentów CT-Bolt zgodnie z podanymi poziomami korozyjności środowiska Kotwy dostępne są w wersji czarnej, cynkowane na gorąco lub pokryte specjalną powłoką Combi Coat (połączenie cynkowania na gorąco, ortofosforanu cynku i malowania proszkowego) Okresy użytkowania komponentów nośnych całkowicie zacementowanej kotwy CT-Bolt, podane na podstawie prób przyspieszonego korodowania wykonanych przez Vik Ørsta AS, wynoszą od 50 lat (powłoka czarna) do 150 lat (powłoka Combi Coat ) 70

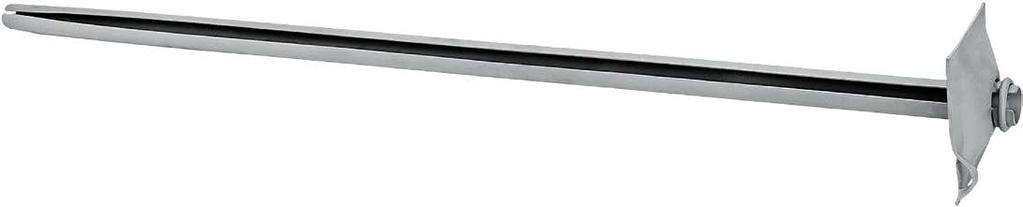

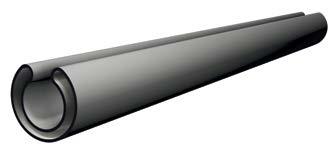

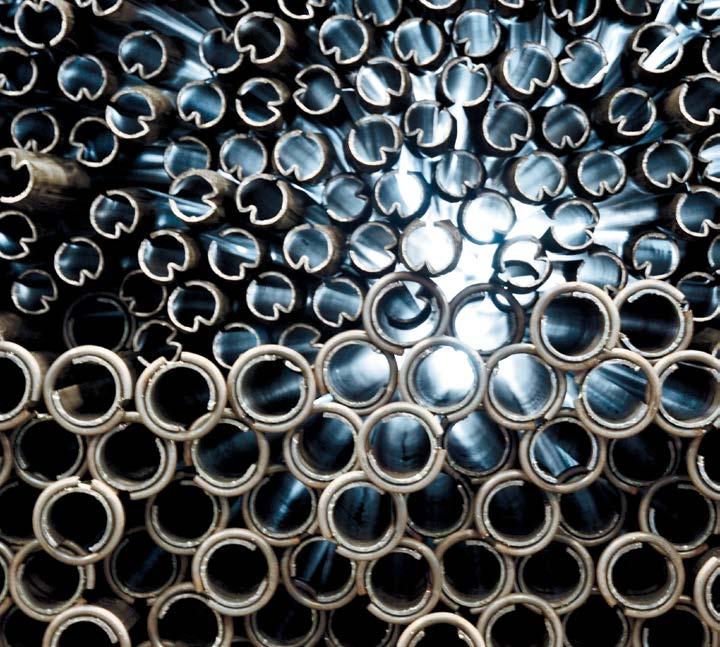

71 Kotwy cierne Spis treści Wstęp Obszary zastosowań Podstawowe zalety Komponenty systemowe Parametry techniczne kotwy ciernej, Typ FS Właściwości techniczne Przebieg instalacji Akcesoria Informacje dotyczące zamawiania Wstęp Kotwy cierne używane są głównie do wzmacniania skał w górnictwie podziemnym. Żerdź kotwy ciernej składa się z metalowego paska zwiniętego w kształt rurki ze szczeliną. Kotew jest instalowana w otworze z użyciem energii uderzeń. Średnica otworu powinna być nieco mniejsza niż średnica zewnętrzna rury kotwy. Zasada działania systemu opiera się na wykorzystaniu wiązania między ścianą otworu, a trzonem cylindrycznej kotwy, powstałego wskutek działania siły na tę ścianę, co z kolei generuje opór tarcia w kierunku osiowym. Głównym obszarem zastosowanie tej kotwy ciernej jest podziemne górnictwo rud żelaza i wydobycie surowców skalnych. Ostatnio, jako uzupełnienie konwencjonalnych kotew ciernych, opracowano samowiercącą kotwę cierną POWER-SET. 71

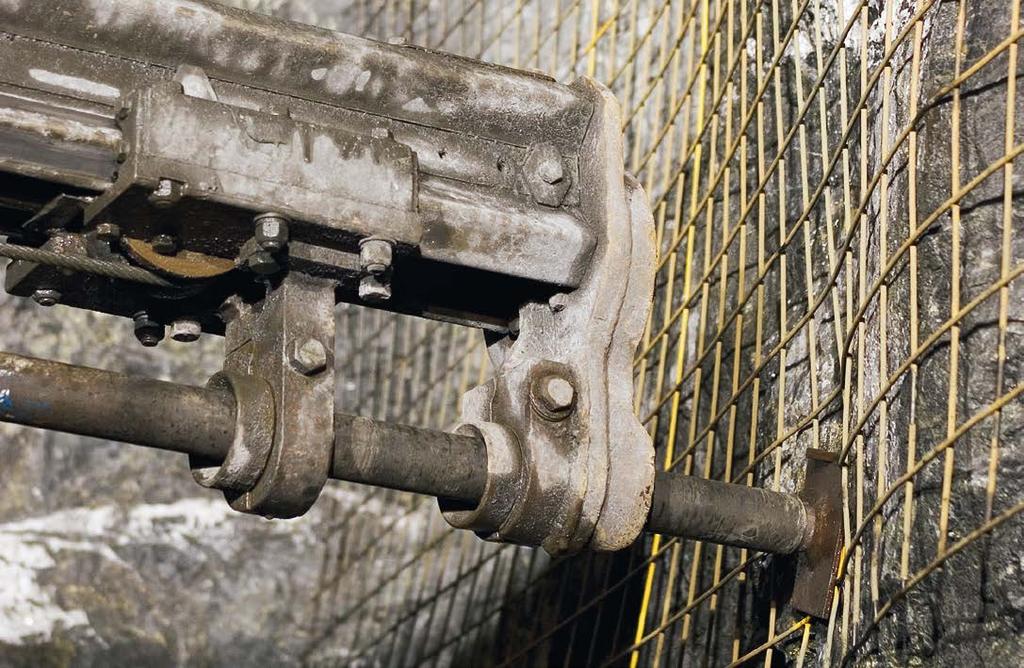

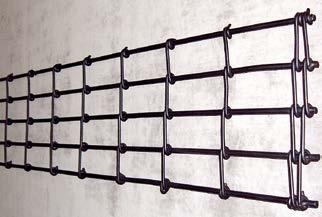

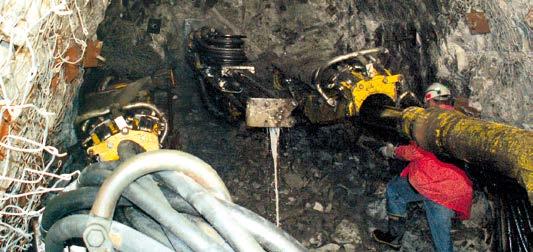

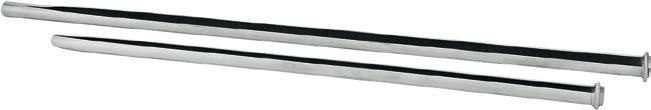

72 Kotwy cierne Obszary zastosowań Planowe wzmacnianie wyrobisk podziemnych Kotwienie skalne w skałach zwięzłych w górnictwie Wzmocnienia dodatkowe Kotwienie użytkowe Podstawowe zalety Łatwa i szybka instalacja Możliwa instalacja zarówno ręczna, jak i w pełni zautomatyzowana Pełna obciążalność kotwy niezwłocznie po instalacji Mała wrażliwość na przemieszczenia górotworu Komponenty systemowe Rura kotwy ciernej Rura stalowa ze szczelinami Koniec rury uformowany w stożek Dospawana kryza Podkładka Sferyczna w wersji standardowej Inne wzory i wymiary dostarczane na życzenie Ocynkowane lub powlekane komponenty systemu dostarczane na życzenie 72

73 Kotwy cierne Parametry techniczne kotwy ciernej, Typ FS Nr. Dane charakterystyczne / Rodzaj 1) Symbol Jedn. FS FS FS Średnica zewnętrzna D a.nom [mm] Grubość ścianki t [mm] 2,5 2,5 3,0 3 Średnica wewnętrzna D i.nom [mm] Szerokość szczeliny w [mm] Masa 2) m [kg/m] 1,50 1,75 2,85 6 Siła zrywająca 2) F m.s.nom [kn] Granica plastyczności 3) R e.s.nom [N/mm 2 ] Naprężenie niszczące 3) R m.s.nom [N/mm 2 ] Wydłużenie 3) A gt [%] Zalecana średnica koronki wiertniczej B [mm] Dostarczane długości 4) L [mm] ) Stan na: , uwaga: wszystkie wartości mogą ulec zmianie; inne wymiary gatunki stali i podatne podkładki kotwy dostarczane na życzenie 2) Wartość nominalna 3) Zgodnie z informacją uzyskaną od dostawcy materiału pierwotnego; moduł sprężystości podłużnej: [N/mm²] 4) Inne długości dostarczane na życzenie Właściwości techniczne Podane wielkości wzorcowe są prawdziwe w odniesieniu do prawidłowo wywierconych otworów i właściwie zainstalowanych kotew ciernych typu FS Odchylenia w rzeczywistych średnicach otworów mają wpływ na obciążalność kotew ciernych typu FS Rzeczywistą obciążalność wyznacza wytrzymałość otaczjącego górotworu Wymagane średnice otworów muszą być odpowiednio dostosowane w przypadku instalacji w górotworze miękkim lub bardzo zwięzłym Siła podtrzymująca [kn] Siła podtrzymująca [kn] FS Średnica wierconego otworu [mm] FS Średnica wierconego otworu [mm] Zalecane kotwienie wstępne: [kn] Zalecane kotwienie wstępne: [kn] 140 FS Siła podtrzymująca [kn] Zalecane kotwienie wstępne: [kn] Średnica wierconego otworu [mm] 41 73

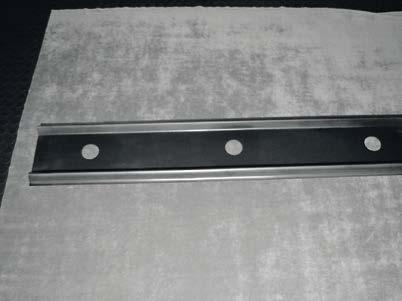

74 Kotwy cierne Przebieg instalacji Wiercenie otworu zgodnie ze specyfikacją; długości otworów powinny przekraczać długość kotwy ciernej o ok. 150 [mm] Nałożenie kotwy ciernej i podkładki kotwy na narzędzie obsługowe Umieszczenie kotwy ciernej w otworze ręcznie lub mechanicznie Instalacja w otworze z użyciem siły uderzeniowej wiertnicy, kierowanej za pośrednictwem narzędzia obsługowego na kołnierz kotwy ciernej do czasu, aż podkładka będzie pewnie osadzona na powierzchni wyrobiska Uwaga: kotwy cierne należy instalować możliwie prostopadle do powierzchni wyrobiska Akcesoria Paski lub siatka Narzędzia obsługowe do sit ręcznych i zmechanizowanych Sprzęt do badania kotew Informacje dotyczące zamawiania Opis artykułu Nr. artykułu Kotew cierna Typ FS33-105, L = [mm] Kotew cierna Typ FS33-105, L = [mm], ocynkowany Kotew cierna Typ FS33-105, L = [mm] Kotew cierna Typ FS33-105, L = [mm], ocynkowany Kotew cierna Typ FS39-110, L = [mm] Kotew cierna Typ FS39-110, L = [mm], ocynkowany Kotew cierna Typ FS39-120, L = [mm] Kotew cierna Typ FS39-110, L = [mm], ocynkowany Kotew cierna Typ FS39-110, L = [mm] Kotew cierna Typ FS46-150, L = [mm] Podkładka sferyczna kotwy ciernej FS-33, 150x150x5-33 [mm], z wycięciem Podkładka sferyczna kotwy ciernej FS-33, 150x150x5-33 [mm], z wycięciem, ocynkowana Podkładka sferyczna kotwy ciernej FS-39, 150x150x4-40 [mm] Podkładka sferyczna kotwy ciernej FS-39, 150x150x4-40 [mm], z wycięciem Podkładka sferyczna kotwy ciernej FS-39, 150x150x4-44 [mm], z wycięciem, ocynkowana Podkładka sferyczna kotwy ciernej FS-46, 150x150x5-47 [mm], z wycięciem Podkładka sferyczna kotwy ciernej FS-46, 150x150x5-47 [mm], z wycięciem, ocynkowana Podkładka skrzydełkowa kotwy ciernej FS-33, 300x300x2,2-33 [mm] Podkładka skrzydełkowa kotwy ciernej FS-33, 400x300x2,2-33 [mm] Podkładka kombinowana kotwy ciernej FS-33, 300x300x2,2-33 [mm] Podkładka kombinowana kotwy ciernej FS-33, 400x300x2,2-33 [mm] Narzędzie do obsługi kotwy ciernej FS Narzędzie do obsługi kotwy ciernej FS Narzędzie do obsługi kotwy ciernej FS

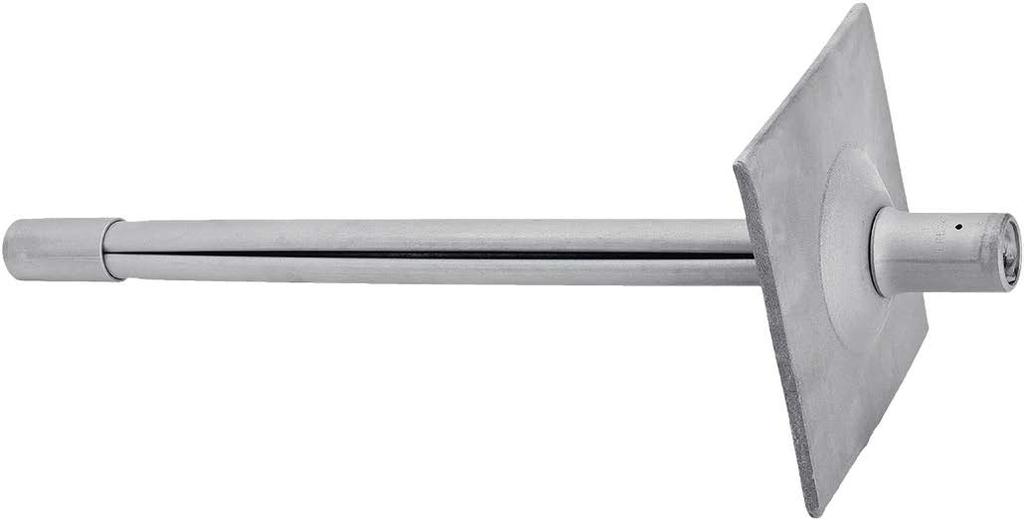

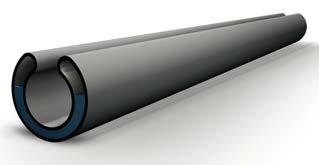

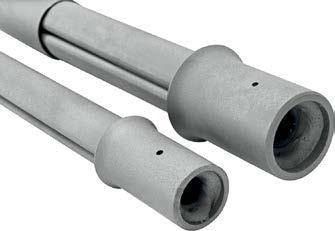

75 Kotwy cierne rozprężne OMEGA-BOLT Spis treści Wstęp Obszary zastosowań Podstawowe zalety Opis systemu Komponenty systemowe Parametry techniczne Przebieg instalacji Akcesoria Informacje dot. zamawiania Wstęp Głównym polem zastosowania kotew ciernych rozprężnych OMEGA-BOLT jest wykonywanie prowizorycznych wzmocnień w górnictwie i drążeniu tuneli. Siły wiążące między kotwą cierną, a górotworem tworzą się w wyniku zamknięcia formy i przeniesienia tarcia między ścianą otworu i kotwą skalną, rozprężaną pod wpływem ciśnienia hydraulicznego. 75

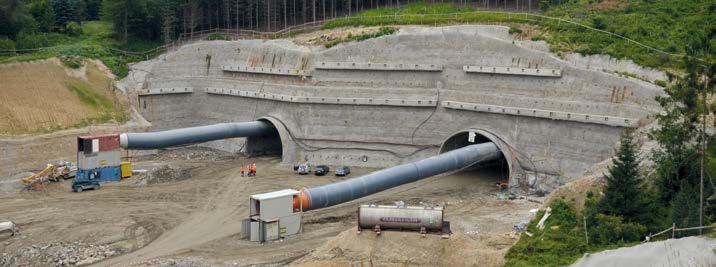

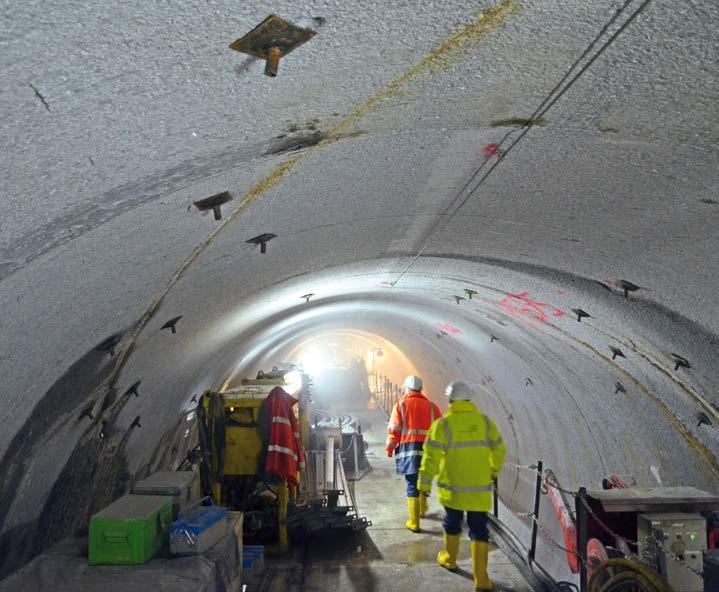

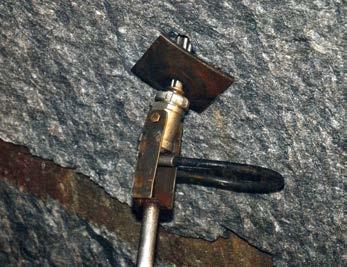

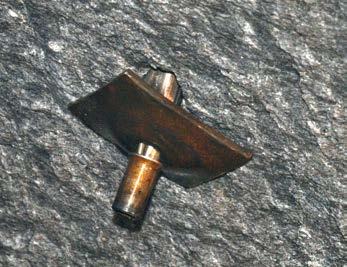

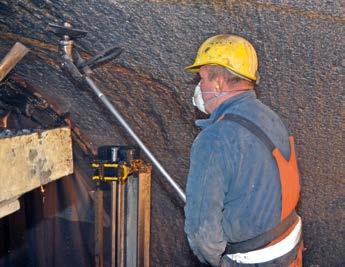

76 Kotwy cierne rozprężne OMEGA-BOLT Obszary zastosowań Planowe wzmacnianie wyrobisk podziemnych Prowizoryczne zabezpieczenie gruntu Podstawowe zalety Natychmiastowa pełna obciążalność na całej długości zainstalowanej kotwy Mała wrażliwość na drgania powodowane przez roboty strzałowe Zdolność utrzymywania obciążalności nawet w przypadku deformacji Bezpieczna i łatwa instalacja Do instalacji nie są wymagane żadne dodatkowe materiały budowlane Elastyczne dostosowywanie się do różnic lub zmian w średnicach otworów Kontrola jakości w trakcie każdej instalacji Dostępne są różne pompy wysokociśnieniowe, dostosowane do potrzeb klienta Opis systemu Ręczna lub automatyczna instalacja wskutek rozprężenia profilu w kształcie litery omega pod wpływem wody o wysokim ciśnieniu Przenoszenie obciążenia ciernego między kotwą i otworem Dostosowanie rozprężonego profilu do nieregularnej powierzchni ściany otworu i zmian w jego średnicy Kotew OMEGA-BOLT w wersji Plus odznacza się lepszymi właściwościami w zakresie wydłużania Ocynkowane lub powlekane wersje dostarczane na życzenie 76

77 Kotwy cierne rozprężne OMEGA-BOLT Komponenty systemowe Głowica tulejowa Rozkloszowana, z otworem do napełniania wodą Podkładka sferyczna Inne wzory i wymiary dostarczane na życzenie Tuleja cierna OMEGA-BOLT Tuleja górna Podkładka sferyczna Tuleja górna Głowica tulejowa Tuleja cierna OMEGA-BOLT Parametry techniczne Nr. Wartość charakter. / Rodzaj 1) Jedn. EFB-120 EFB-160 EFB-240 EFB-120+ EFB-160+ EFB Siła uplastyczniająca 2) [kn] Siła zrywająca charakterystyczna 2) [kn] Siła zrywająca nominalna 2) [kn] Naprężenie zrywające charakterystyczne 2) [%] Naprężenie zrywające nominalne 2) [%] ) Stan na: ; 2) Profil rozszerzony Nr. Wartość charakter. / Rodzaj 1) Jedn. EFB-120 EFB-160 EFB-240 EFB-120+ EFB-160+ EFB Średnica zewnętrzna profil Ω [mm] 27, Średnica zewnętrzna rura pierwotna [mm] Grubość ścianki [mm] Średnica głowica tulejowa [mm] 30 / / / 48 5 Średnica tulei górnej [mm] Wymagana średnica wierconego otworu [mm] Optymalna średnica wierconego otworu [mm] ciśnienie napełniania gazem [bar] Dostarczane długości 2) [m] 1,0-8,0 1) Stan na: ; 2) Inne długości dostarczane na życzenie 77

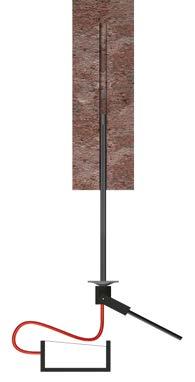

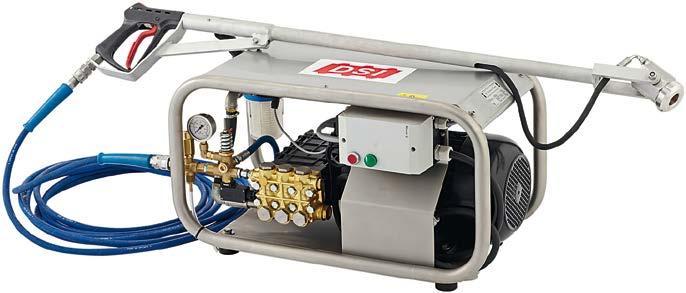

78 Kotwy cierne rozprężne OMEGA-BOLT Przebieg instalacji 1. Wiercenie otworów Akcesoria Pompa wysokociśnieniowa OMEGA-BOLT, Typ 300E Dane charakterystyczne Jedn. Wartość Wymiary (dł. x szer. x wys.) [mm] 800 x 400 x 455 Masa [kg] 90 Maks. natężenie przepływu [l/min] 21 Ciśnienie robocze 1) [bar] 300 Maks. ciśnienie robocze [bar] 320 Zasilanie [V] 3 ~ 400 Moc nominalna [kw] 11 Podłączenie do sieci elektrycznej [A] 25 Prędkość obrotowa pompowania [rpm] ) Wymagane przyłącze rurowe 3/4", ciśnienie przyłącza wody: 2 [bar] 2. Podłączenie do uchwytu instalacyjnego i wprowadzenie kotwy OMEGA-BOLT do otworu 3. Rozprężenie kotwy OMEGA-BOLT pod wpływem wody pod wysokim ciśnieniem Solidna konstrukcja i łatwa obsługa Wysokie osiągi pompy umożliwiają szybką instalację Gwarancja optymalnego rozprężenia kotwy OMEGA-BOLT Informacje dot. zamawiania Alternatywne pompy wysokociśnieniowe dostarczane na życzenie Zestaw do prób wyrywania kotwy OMEGA-BOLT dostarczany na życzenie 4. Odłączenie od uchwytu po rozwinięciu kotwy OMEGA-BOLT do pełnego przekroju Opis artykułu Nr. artykułu OMEGA-BOLT EFB-120, L = X,X00 [mm]; XX... Długość XX OMEGA-BOLT EFB-160, L = X,X00 [mm]; XX... Długość XX OMEGA-BOLT EFB-240, L = X,X00 [mm]; XX... Długość XX OMEGA-BOLT Rura osłonowa, d = 48 [mm], L = 300 [mm] OMEGA-BOLT Rura osłonowa, d = 38 [mm], L = 300 [mm] OMEGA-BOLT Rura osłonowa, d = 51 [mm], L = 300 [mm] OMEGA-BOLT Podkładka sferyczna 150x150x8-030 [mm] OMEGA-BOLT Podkładka sferyczna 180x180x8-030 [mm] OMEGA-BOLT Podkładka sferyczna 125x125x8-030 [mm] OMEGA-BOLT Podkładka sferyczna 200x200x [mm] OMEGA-BOLT Podkładka sferyczna 150x150x8-040 [mm] OMEGA-BOLT Podkładka płaska 150x150x8-030 [mm] OMEGA-BOLT Podkładka płaska 150x150x8-040 [mm] OMEGA-BOLT Podkładka płaska 180x180x8-040 [mm] OMEGA-BOLT Podkładka płaska 180x180x8-030 [mm] OMEGA-BOLT Podkładka płaska 200x200x [mm] OMEGA-BOLT Podkładka płaska 200x200x [mm]

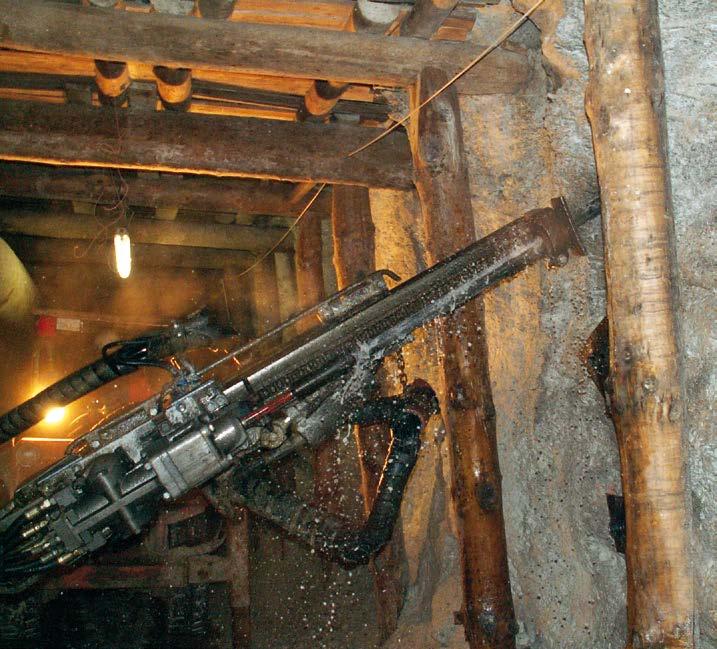

79 Kotwie iniekcyjno-urabialne H-TEX 50 IN Obszary zastosowań W górnictwie do: Bieżące wzmacnianie wyrobisk podziemnych Wzmacnianie chodników Stabilizacja spągów wyrobisk przed frontem ściany Wzmacnianie czoła ściany Wzmacnianie połączenia ścianachodnik Dodatkowe wzmocnienia górotworu Kotwienie użytkowe W budownictwie, technice tunelowej do wykonywania tam i zboczy, gdzie wymagane jest zastosowanie materiałów o takich parametrach. Zalety Łatwa i bezpieczna instalacja System dostosowany do trudnych warunków górniczo-geologicznych Natychmiastowa, pełna nośność na całej długości kotwy Możliwość instalacji na niewielkiej przestrzeni Optymalizacja kosztów użycia środków iniekcyjnych Charakterystyka produktu Kotew iniekcyjno- urabialna H-TEX składa się z: Cienkiego, zamkniętego kształtownika wyprodukowanego z rury, kształtowanego wzdłużnie o przekroju 4-listym Zakończona końcówką wyposażoną w zawór destrukcyjny i końcówką napełniania z zaworem zwrotnym Uszczelki umieszczonej na profilu zapobiegajacej wypłynięciu medium z otworu wiertniczego Kotwie iniekcyjne- urabialne H-TEX 50 IN mogą być łączone w większe długości do 6 [m]. Sposób użytkowania 1. Wywiercić otwór zgodnie ze specyfikacją 2. Osadzić kotew w wywierconym otworze 3. Na oczyszczoną końcówkę z zaworem zwrotnym nakręcić rurę do napełniania 4. Za pomocą węży roboczych (ciśnieniowych ) połączyć agregat pompowy z rurą napełniania 5. Rozpocząć iniekcję, po przekroczeniu ciśnienia roboczego 8 [MPa] dochodzi do destrukcji membrany w kotwie, środek iniekcyjny stabilizuje kotew na całej długości Specyfikacja Nr. Parametry kotwi Symbol Wariant I Wariant II 1 Średnica otworu wiertniczego [mm] Grubość ścianki kotwi [mm] 1,25 1,25 3 Wytrzymałość kotwi na rozciąganie [kn] Ciśnienie wymagane do kotwienia [MPa] Ciśnienie maksymalne napełnienia [MPa] Optymalne ciśnienie napełnienia [MPa] Długości produkcyjne [mm]

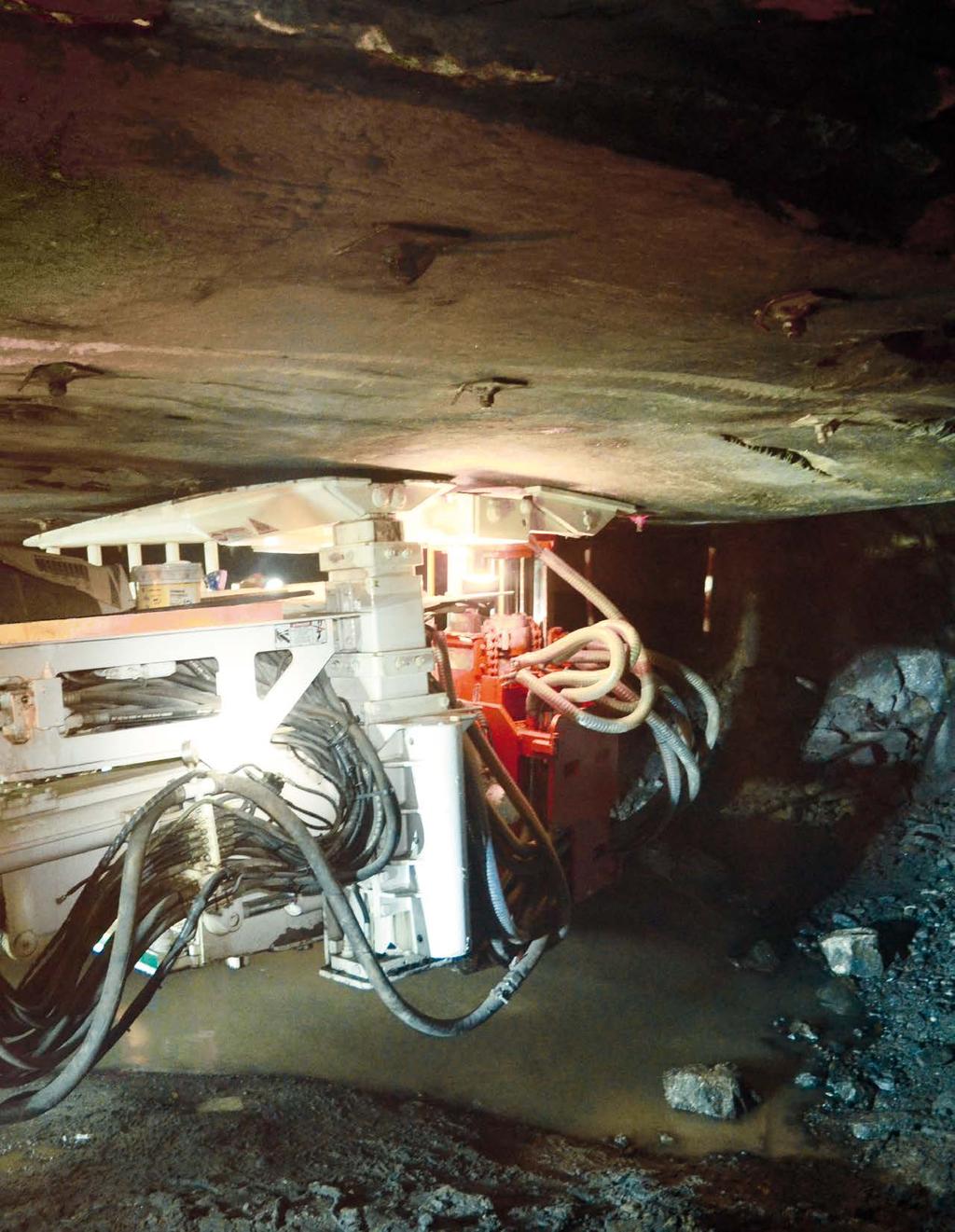

80 80

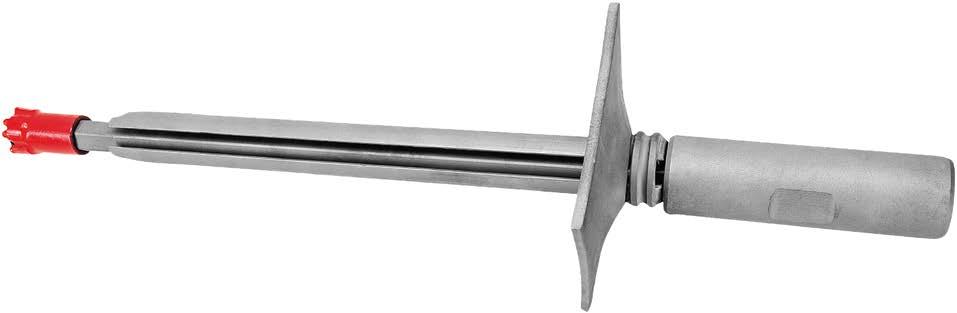

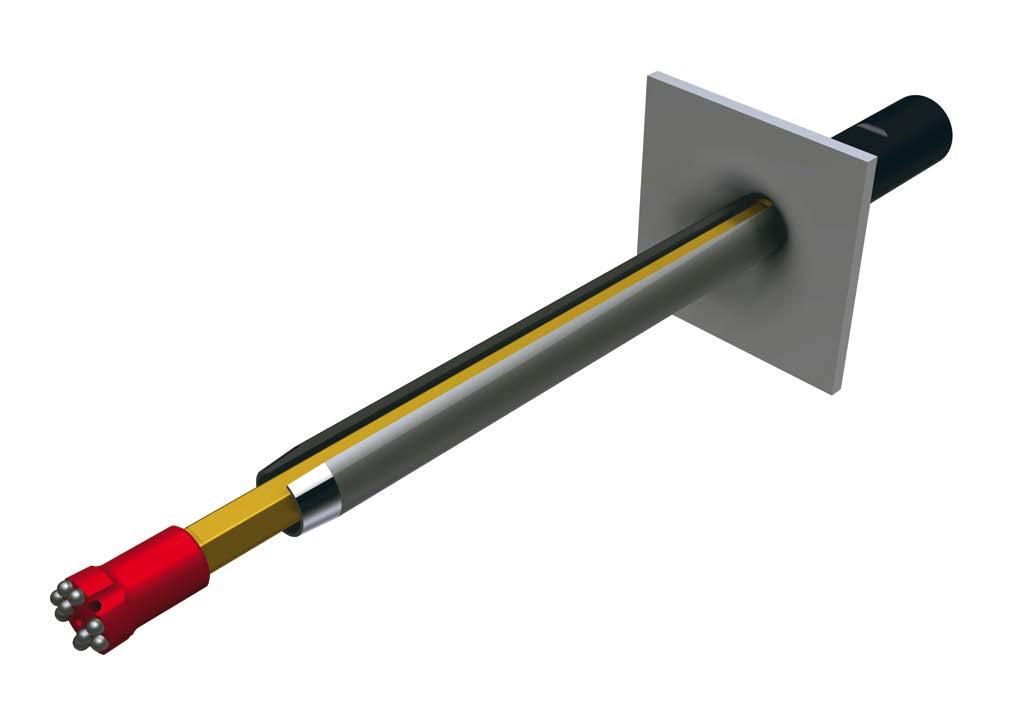

81 Kotwy cierne samowiercące POWER SET Spis treści Wstęp Obszary zastosowań Podstawowe zalety Opis systemu Komponenty systemu Parametry techniczne Koronki wiertnicze POWER SET Przebieg instalacji Akcesoria Informacje dotyczące zamawiania Zespół automatyczny POWER SET Wstęp Kotew cierna POWER SET jest samowiercącym elementem wzmacniającym, używanym do wzmacniania górotworu w górnictwie i drążeniu tuneli. System kotew skalnych POWER SET jest stosowany również do zabezpieczania przed obrywami i osuwiskami skalnymi. Ten chroniony patentem, jednostopniowy system kotew skalnych jest gwarancją bezpiecznej i łatwej instalacji, a także natychmiastowego osiągnięcia obciążalności po instalacji. Inną cechą jest elastyczność systemu samowiercącego POWER SET w relacji do zmiennych warunków skalnych. Ewentualna dodatkowa instalacja elementu rozprężnego zapewnia dodatkowe mechaniczne kotwienie do poziomu obciążenia niszczącego rury kotwy ciernej. Specjalnie opracowany zespół automatyczny instalujący sześć kotew w jednej sekwencji umożliwia instalację bezpieczną i zgodną z najnowszymi standardami. 81

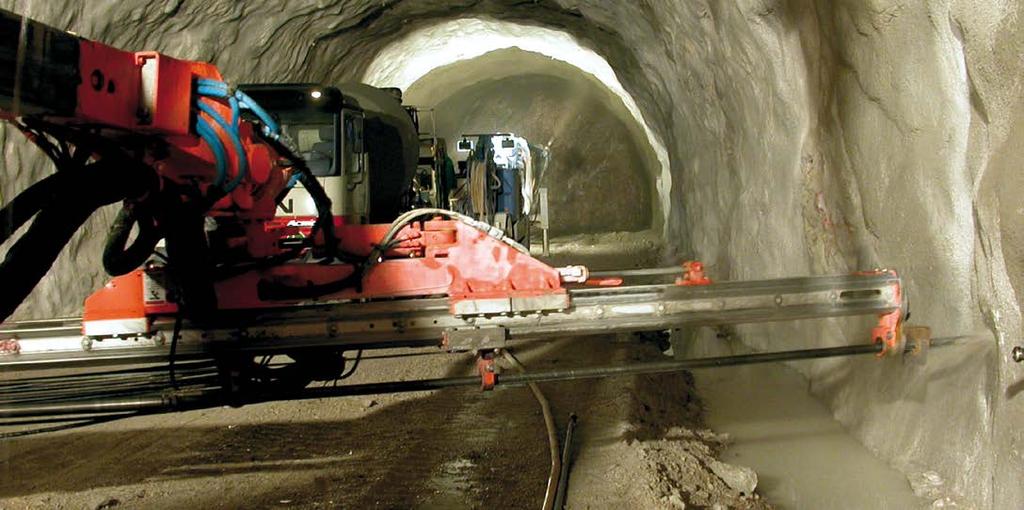

82 Kotwy cierne samowiercące POWER SET Obszary zastosowań Drążenie tuneli i górnictwo Planowe wzmacnianie wyrobisk podziemnych Kotwienie skalne w miejscach odległych i trudno dostępnych Dodatkowe wzmocnienie skały Kotwienie czołowe Budownictwo lądowe i wodne Zabezpieczanie przed obrywami i osuwiskami skalnymi Kotwienie barier lawinowych Podstawowe zalety Równoczesne wiercenie i instalacja Instalacja z użyciem standardowych urządzeń wiertniczych Pełna obciążalność kotwy niezwłocznie po instalacji Bezpośrednie przenoszenie obciążenia na całej długości kotwy Zdolność do zachowania obciążalności nawet w przypadku znacznych deformacji kotwy Wysoka wytrzymałość na ścinanie Bezpieczna, nieskomplikowana i szybka instalacja Bezproblemowa aplikacja w przypadku niestabilnego otworu Nie jest konieczna iniekcja zaczynu, czy cementacja Zalety z punktu widzenia pracowników: ergonomiczna i bezpieczna obsługa Opis systemu Udoskonalona, samowiercąca kotew cierna Przenoszenie obciążenia ciernego między kotwą a otworem Stosowany do kotwienia skalnego w miejscach oddalonych lub w warunkach niestabilnego stropu Instalacja za pomocą standardowego sprzętu wiertniczego, obrotowoudarowego: kontrolowane przenoszenie energii uderzenia na kotwę cierną Ewentualna dodatkowa instalacja elementu rozprężnego zwiększa obciążalność do poziomu obciążenia niszczącego rury kotwy ciernej Czasowa ochrona antykorozyjna dzięki większej grubości ścian kotwy ciernej Brak wrażliwości na wykonywane w pobliżu roboty strzałowe 82

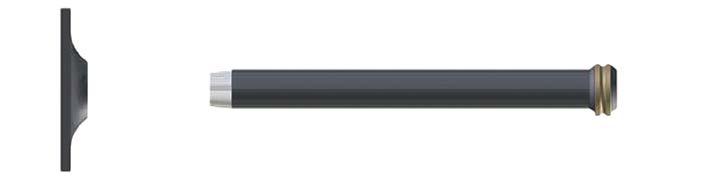

83 Kotwy cierne samowiercące POWER SET Komponenty systemu Tracona koronka wiertnicza POWER SET Drill Bit dostępna w różnych wzorach i wymiarach Żerdź POWER SET Drill Rod zapewnia optymalny okres użytkowania Adapter POWER SET kontrolowane przenoszenie energii uderzenia na kotwę cierną Koronka wiertnicza POWER SET Żerdź wiertnicza POWER SET Adapter POWER SET Podkładka sferyczna Kotew cierna POWER SET Podkładka sferyczna. inne wzory i wymiary dostarczane na życzenie Rura ze szczelinami kotwy śrubowej ciernej POWER SET z głowicą kotwy i stożkowym końcem Gotowa, samowiercąca kotew cierna POWER SET Parametry techniczne Wartość charakter. / Rodzaj 1) Jedn. Typ 1 Typ 2 Średnica zewnętrzna [mm] Grubość ścianki [mm] 3,75 5,0 Przekrój nominalny 2) [mm 2 ] Siła zrywająca [kn] Naprężenie niszczące 3) [N/mm 2 ] Wartość orientacyjna siła poprzeczna 4) [kn] Dostarczana długość 5) [m] 1-4 Nr artykułu 6) [ ] XXX XXX 1) Stan na: , uwaga: wartości mogą ulegać zmianom 2) W zaokrągleniu 3) Obliczone na podstawie wartości charakterystycznej siły oraz przekroju nominalnego, zaokrąglone 4) Wartość miejscowa dla zainstalowanych kotew śrubowych skalnych 5) Długości odpowiadające indywidualnym potrzebom dostępne są na zamówienie 6) XXX... Długość kotwy śrubowej ciernej [m] /10 83

84 Kotwy cierne samowiercące POWER SET Koronki wiertnicze POWER SET Dostosowane do warunków górotworu i do zastosowań przy wzmacnianiu gruntu Różne średnice pozwalają dobrać optymalnie koronkę do warunków eksploatacji Wykonanie krzyżowe lub słupkowe Dostępna wersja z wkładką utwardzaną lub z węglików spiekanych Kod barwny średnicy 47,5 CZERWONY 48,5 ŻÓŁTY 49,5 NIEBIESKI Nr. artykułu Opis Kod artykułu Wzór ( XX... Średnica Ø [mm]) 48,5 49, XX Koronka wiertnicza krzyżowa, wzmacniana PSB-HEX28-0XX-HD XX Koronka wiertnicza krzyżowa, z wkładkami z węglików spiekanych PSC-HEX28-0XX-HM X X XX Koronka wiertnicza słupkowa, wzmacniana PSB-HEX28-0XX-HD XX Koronka wiertnicza słupkowa, z wkładkami z węglików spiekanych PSB-HEX28-0XX-HM X X XX Koronka wiertnicza łukowa, wzmacniana PSA-HEX28-0XX-HD XX Koronka wiertnicza łukowa, z wkładkami z węglików spiekanych PSA-HEX28-0XX-HM 1) Pola oznaczone znakiem X odnoszą się do standardowych typów koronek wiertniczych; inne wymiary dostępne na życzenie Przebieg instalacji 1. Montaż samowiercącej kotwy ciernej POWER SET i podłączenie adaptera do wiertnicy 2. Samowiercąca instalacja metodą obrotowo-udarową z użyciem koronki traconej; wymywanie zwrotne zwiercin poprzez pierścień pomiędzy żerdzią i kotwą cierną 3. Zakończenie instalacji po osiągnięciu końcowej głębokości wiercenia 4. Wyciągnięcie żerdzi wiertniczej POWER SET z zainstalowanej kotwy ciernej tracona koronka wiertnicza pozostaje wewnątrz kotwy 5. Ewentualna instalacja elementu rozprężnego 6. Mechaniczne kotwienie kotwy śrubowej ciernej POWER SET poprzez powiększenie elementu rozprężnego z zastosowaniem uderzeń wiertnicy 7. Wyciągnięcie żerdzi POWER SET 84

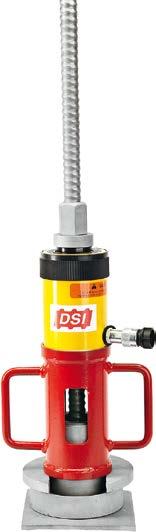

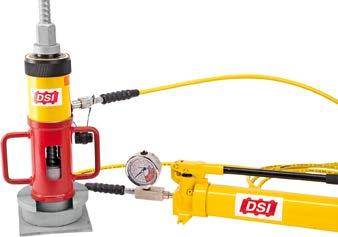

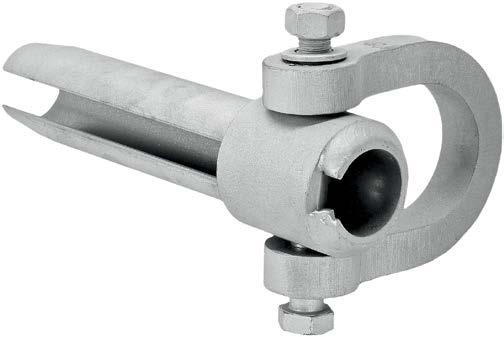

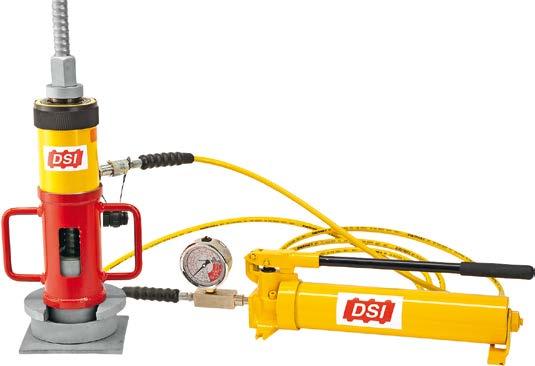

85 Kotwy cierne samowiercące POWER SET Akcesoria Zestaw do wyrywania kotwy POWER SET Kotew dwustronna POWER SET dla obu typów Informacje dotyczące zamawiania Opis artykułu Nr. artykułu Kotew cierna POWER SET SD Typ 1: PS50-330, L= X,X00 [mm]; XX... Długość XX0 Kotew cierna POWER SET SD Typ 2: PS50-300, L= X,X00 [mm]; XX... Długość XX0 Kotew cierna POWER SET SD Typ 2: Element wydłużający, PS Kotew dwustronna POWER SET SD Typ 2: PS HB, L= [mm] Kotew dwustronna POWER SET SD Łącznik kabłąkowy PS-HB Kotew dwustronna POWER SET SD PS-HB Głowica kotwy Kotew cierna POWER SET SD Żerdź wiertnicza, HEX28-T38 x Y,Y00 [mm]; YY... Długość YY0 Kotew cierna POWER SET SD Adapter PS T38F-T38Fx200 [mm] Kotew cierna POWER SET SD Adapter PS R38F-T38Fx200 [mm] Kotew cierna POWER SET SD Adapter PS T38F-T38Fx400 [mm] Kotew cierna POWER SET SD Adapter PS R38F-T38Fx400 [mm] Kotew cierna POWER SET SD Adapter PS R51M-T38Fx800 [mm] Kotew cierna POWER SET SD Adapter PS T38F-T38Fx600 [mm] Kotew cierna POWER SET SD Adapter PS R38F-T38Fx600 [mm]

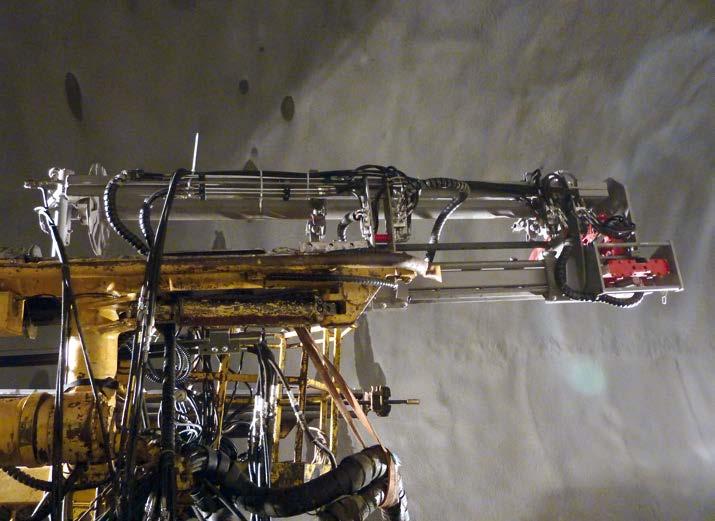

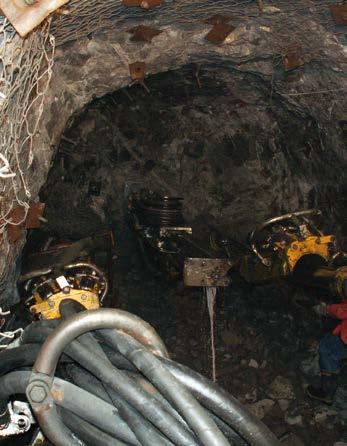

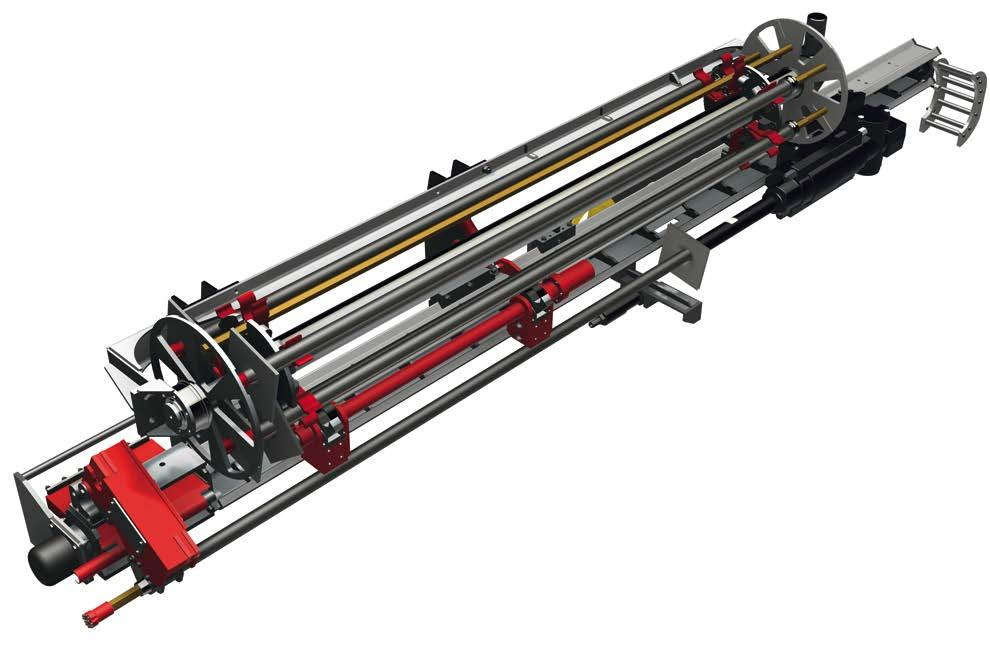

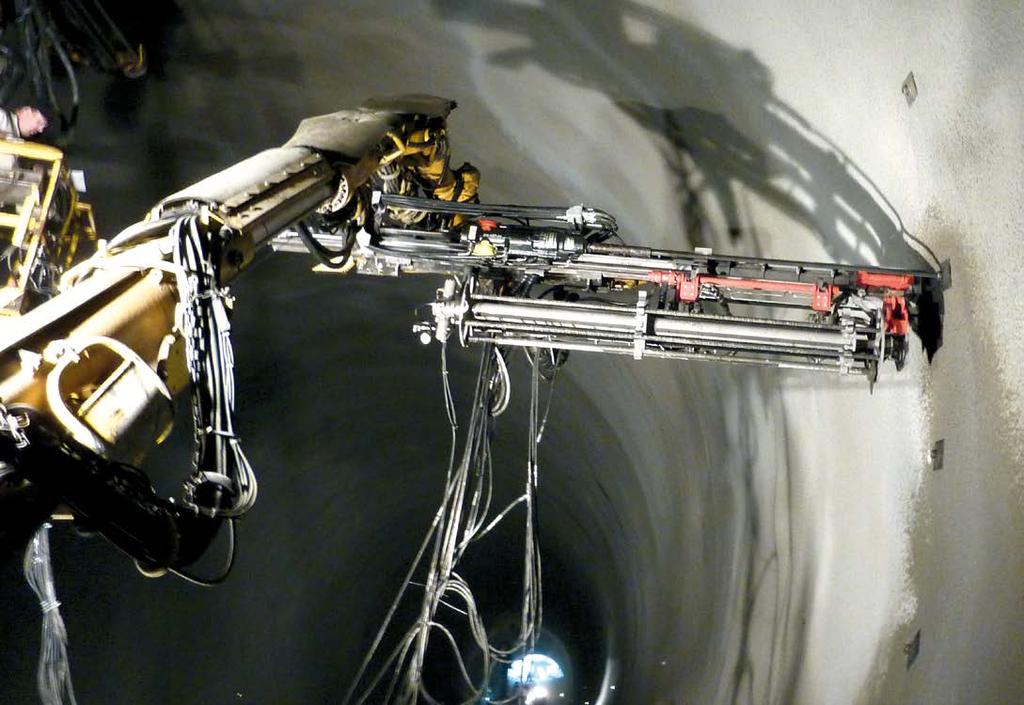

86 Kotwy cierne samowiercące POWER SET Zespół automatyczny POWER SET Zespół automatyczny POWER SET służy do całkowicie zautomatyzowanej instalacji samowiercącej kotwy ciernej POWER SET. To niezależne urządzenie wysięgnikowe można przymocować do urządzeń wiertniczych lub maszyn do urabiania ciągłego; może być również zamocowane na ramach wsporczych. Urządzenie posiada magazynek kotew, co zapewnia w pełni zautomatyzowaną instalację sześciu samowiercących kotew ciernych POWER SET w ciągu jednego cyklu pracy. Połączenie zastosowania kotwy ciernej z ewentualnym dodatkowym kotwieniem końcowo punktowym i instalacją zdalną jest idealnym rozwiązaniem w przypadku kotwienia w trudnych i niestabilnych warunkach gruntowych. Podstawowe zalety Szybka i bezpieczna instalacja samowiercącej kotwy ciernej POWER SET Instalacja całkowicie zdalnie sterowana i automatyczna Solidna konstrukcja, odpowiednia do zastosowań w górnictwie podziemnym Nie jest konieczna obecność pracowników w miejscach niezabezpieczonych Sprawdzona metoda instalacji w trudnych warunkach gruntowych 86

87 Kotwy cierne samowiercące POWER SET Opis systemu Automatyzacja kotwienia skalnego przy instalacji samowiercącej kotwy ciernej POWER SET Niezależne urządzenie wysięgnikowe wykorzystywane do wiercenia podziemnego lub urabiania ciągłego z użyciem maszyn Magazynek bębnowy na kotwy mieszczący do sześciu wstępnie zmontowanych kotew ciernych POWER SET oraz żerdź Instalacja kotwy samowiercącej i dodatkowe mocowanie elementu rozprężnego (zob. sposób instalacji) Dla wszystkich standardowych długości kotew do 2,5 [m]; specjalne długości dostarczane na życzenie Wiertnice hydrauliczne dostosowane do potrzeb klienta Wersja zgodna z wymaganiami dyrektywy ATEX dostarczana na życzenie Montaż 1. Młot hydrauliczny i wózek 2. Wysięgnik ramy głównej 3. Magazynek bębnowy i chwytak POWER SET 4. Element wydłużający magazynek 5. Obrotowy czołowy element środkujący i sworzeń wsporczy 6. Pilot sterowania zdalnego

88 Kotwy cierne samowiercące POWER SET Parametry techniczne Dane charakterystyczne Jedn. Wartość Uwagi Wymiary [m] ok. 1 x 1 x 5 szer. x wys. x dł. Masa [kg] ok bez kotew śrubowych Wymagane zasilanie hydrauliczne [L/min] 20 przy ok. 170 [bar] Wymagane zasilanie elektryczne [V] 24 DC Informacje uzupełniające Instrukcja montażu Instrukcja obsługi i konserwacji, schematy hydrauliczne i elektryczne Lista części zamiennych Instrukcja użytkowania samowiercącej kotwy POWER SET 88

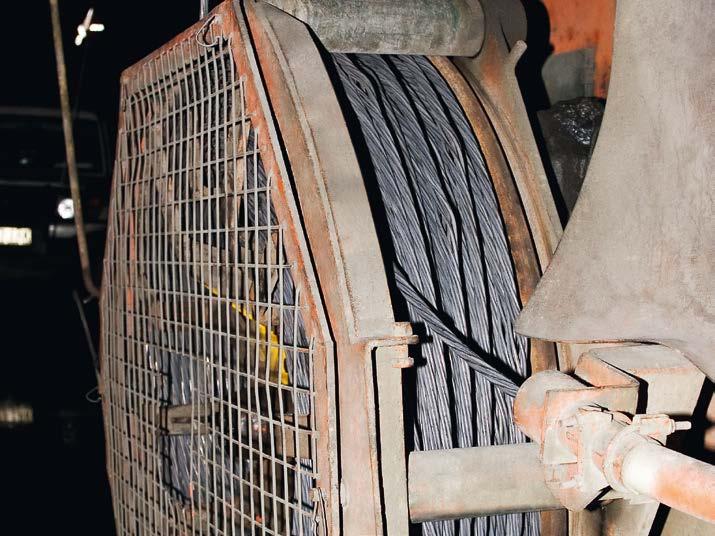

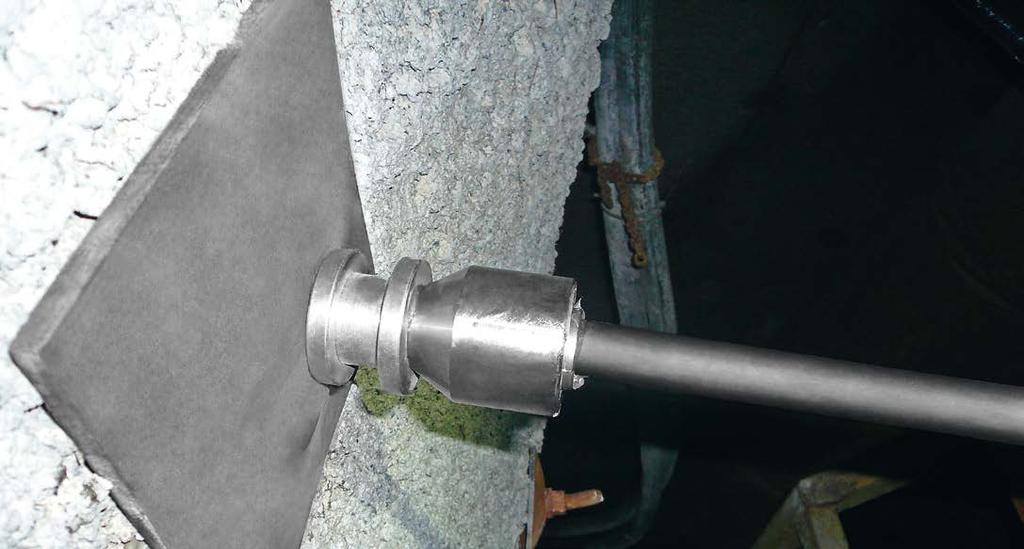

89 Kotwy linowe DYWIDAG Spis treści Wstęp Obszary zastosowań Podstawowe zalety Opis systemu Komponenty systemowe Parametry techniczne Przebieg instalacji Akcesoria Wstęp Kotwy linowe DYWIDAG do zastosowań górniczych służą do prowizorycznego i półtrwałego wzmacniania górotworu w górnictwie podziemnym. Kotwienie skalne z użyciem sprężanych stalowych kotew linowych zapewnia wysoką obciążalność przy małej masie stosowanych kotew. System zachowuje elastyczność nawet przy znacznych długościach kotew linowych. Specjalne górnicze kotwy linowe DYWIDAG mają dowolną długość lub gwintowane mocowania zamiast standardowego systemu z bębnem i klinem; zostały opracowane na potrzeby wzmocnień gruntu przeprowadzanych w trudnych warunkach. Kotwy te umożliwiają naprężanie systemu bez użycia naprężaczy. 89

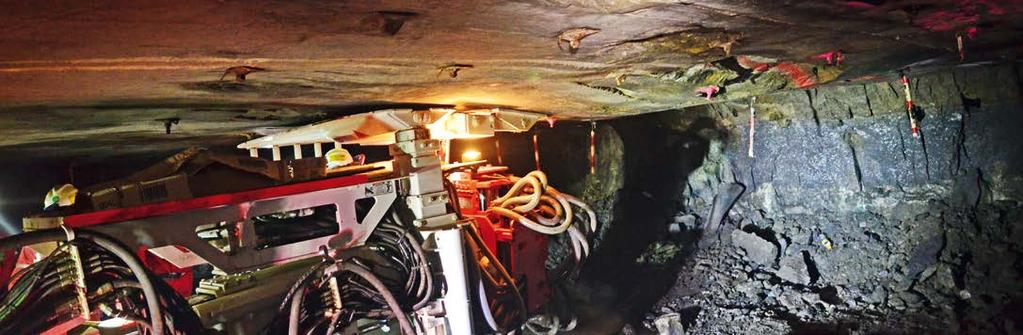

90 Kotwy linowe DYWIDAG Obszary zastosowań Wzmacnianie gruntów w różnych obszarach zastosowania od górnictwa węgla kamiennego po wydobycie surowców skalnych Kotwienie w warunkach ograniczonej przestrzeni Wzmacnianie jezdni i chodników w kopalniach Kotwienie w skrzydle wiszącym rozgałęzień przodków Podstawowe zalety Długie kotwy linowe można łatwo przemieszczać na ograniczonej przestrzeni Duża obciążalność przy małej masie jednego metra długości kotwy Dowolna długość kotew linowych Instalacja z użyciem cementu, ładunków żywicy, mleka cementowego lub iniekcji żywicą Opis systemu Kotwy linowe dla górnictwa DYWIDAG są dostępne w trzech różnych wersjach Kotew linowa, wersja zwykła Kotew linowa z klatkami Kotwy linowe DYWIDAG 90

91 Kotwy linowe DYWIDAG Komponenty systemowe Końcowe urządzenia podtrzymujące Hak jednożyłowy Splotka sprężająca 7-drutowa Splotka niepowlekana, o niskim stopniu zwiotczenia 1 drut środkowy i 6 drutów zewnętrznych Wersja zwykła lub z klatką Różne długości, zgodne z wymaganiami klienta Splotki smarowane o dowolnych długościach dostarczane na życzenie Podkładka Inne wzory i wymiary dostarczane na życzenie Zacisk linowy sferyczny Tuleja sferyczna Klin, 3 szt. Kaptur plastikowy (wyposażenie dodatkowe) Tuleja dociskowa Mocowanie do kotew linowych DYWIDAG Element podatny, używany przy dużych deformacjach gruntu lub na obszarach zagrożonych tąpnięciami górotworu Gwint M30 lub gwint lewy DYWI Drill, R32 lub R38 plus nakrętka sześciokątna Rury do iniekcji i odpowietrzania Wersje standardowe 13 x 2 [mm] i 16 x 2 [mm] Alternatywne wzory i wymiary dostarczane na życzenie Parametry techniczne Dane charakterystyczne / Rodzaj Jedn. CB15.3 CB15.7 LG18.3 Średnica nominalna [mm] 15,2 15,7 18,3 Średnica nominalna [inch] 0,60 0,62 0,70 Przekrój [mm 2 ] Masa [kg/m] 1,09 1,17 1,56 Granica plastyczności R p0,1 [N/mm 2 ] Wytrzymałość na rozciąganie [N/mm 2 ] Siła uplastyczniająca F p0,1 [kn] Siła zrywająca [kn]

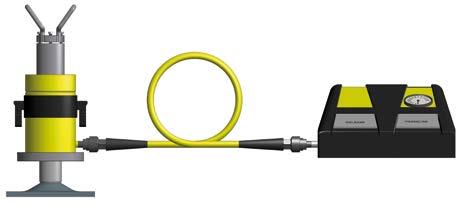

92 Kotwy linowe DYWIDAG Przebieg instalacji Wiercenie otworów Wybór średnicy otworu zależy od wiertnicy, długości kotwy linowej i środka wiążącego Wersja A: otwór jest wypełniany zaczynem cementowym lub ładunkami z żywicą, a następnie wprowadzana jest kotew linowa Wersja B: kotew linowa wprowadzana jest łącznie z instalowanym fabrycznie wężem iniekcyjnym, po czym następuje iniekcja zaczynem cementowym lub żywicą iniekcyjną Mocowanie głowicy kotwy: podkładka i klin lub tuleja dociskowa Naprężanie kotwy i tulei stożkowej z użyciem naprężacza kotew Akcesoria Urządzenie naciągowe do kotew kablowych Rura osłonowa wysuwna do kotew linowych Mufa typu H do zawiesi lub wsporników Ocynkowane komponenty systemu dostarczane na życzenie Uszczelniacze i uszczelnienia otworów dostarczane na życzenie 92

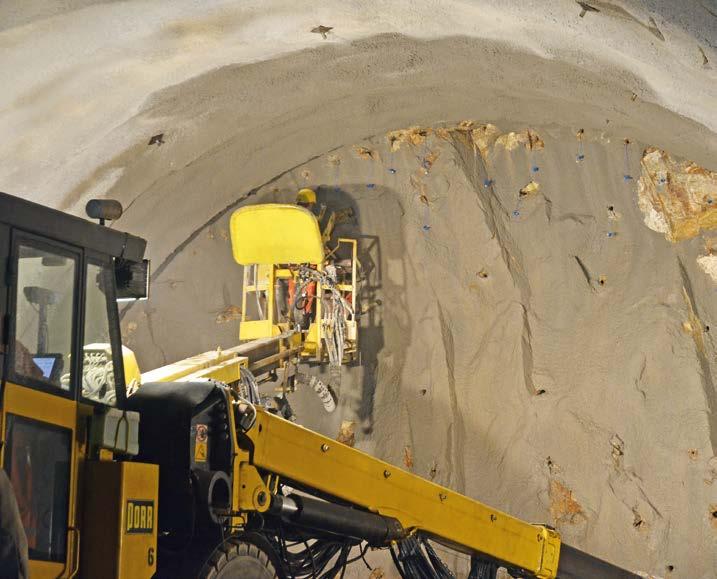

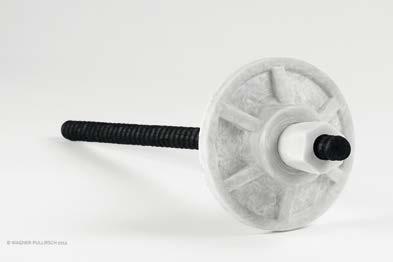

93 Kotwy urabialne GRP DYWIDAG z tworzywa sztucznego Spis treści Wstęp Obszary zastosowań Podstawowe zalety Opis systemu Komponenty systemowe Dane techniczne Koronki wiertnicze Informacje dotyczące zamawiania Akcesoria Wstęp Kotwy urabialne z tworzywa sztucznego (GRP) są alternatywnymi elementami obudowy w stosunku do kotew stalowych. Postęp techniczny w zakresie technologii produkcyjnych oraz stale rosnący udział maszynowych metod drążenia spowodowały, że systemy wykonane z tworzyw sztucznych zyskują na znaczeniu w budownictwie podziemnym na całym świecie. Zakres zastosowań kotew GRP sięga od kotew urabialnych do kotew iniekcyjnych czy elementów obudowy wyprzedzającej w górnictwie podziemnym. DSI Schaum Chemie oferuje szeroką paletę systemową kotew GRP dla różnorodnych zastosowań w górnictwie, budowie tuneli czy eksploatacji głębinowej, w oparciu o długoletnie doświadczenia w ich produkcji i zastosowaniu. 93

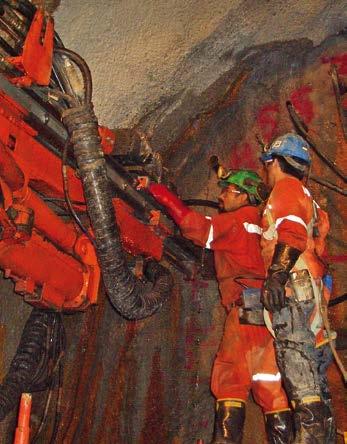

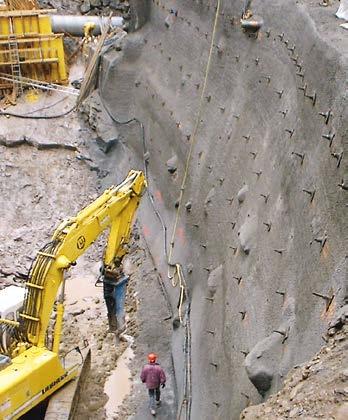

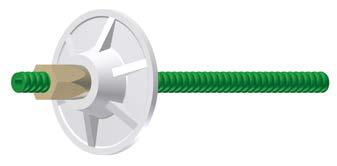

94 Kotwy urabialne GRP DYWIDAG z tworzywa sztucznego Obszary zastosowań Kotwienie i wzmacnianie górotworu w górnictwie podziemnym Postęp maszynowy, maszyny drążące w tunelach i urabianie ociosowe w górnictwie Urabialne elementy obudowy w podziemnym górnictwie węgla Kotwy iniekcyjne w połączeniu z systemami klejowymi DSI Schaum Chemie Elementy obudów wyprzedzających. Obudowa portalowa w budownictwie tunelowym oraz tymczasowe zabezpieczenie przodka Stabilizacja portali tunelów, zabezpieczenie wykopów i podcinanych płaszczyzn Komponenty systemowe Podstawowe zalety Niewielki ciężar ułatwia zabudowę w warunkach trudnej eksploatacji Wysoka wytrzymałość oraz duża nośność Odporny i wytrzymały system, a jednocześnie łatwy do urabiania przez kombajny Odporność korozyjna Antystatyczność komponentów systemowych możliwe zastosowanie w przestrzeniach zagrożonych wybuchem Odporny i wytrzymały gwint, dostosowana do wymogów branży budowlanej Opis systemu System kompozytowy wykonany z wysokowytrzymałych włókien szklanych i specjalistycznych żywic Wytrzymałe żerdzie kotwowe odpowiadające wymogom przemysłu budowlanego oraz górniczego Dostępne w różnych wykonaniach: Typ CS: żerdzie z gwintem Typ CH: żerdzie iniekcyjne z gwintem Typ CR: żerdzie iniekcyjne samo wiercące o podwyższonej wytrzymałości Żerdzie płaskie i okrągłe typu MN Pręty i siatki kompozytowe zbrojeniowe Mocowanie kotew za pomocą systemów klejowych, spoiw cementowych oraz ładunków klejowych Typ CS Żerdź z gwintem Podkładka GRP Nakrętka GRP Typ CH Żerdź iniekcyjna z gwintem Podkładka GRP Nakrętka GRP Typ CR Jednorazowa koronka wiertnicza dostępna w różnych typach i wymiarach Żerdź iniekcyjna z gwintem Podkładka GRP Nakrętka GRP Żerdzie płaskie i okrągłe typu MN Opcjonalnie jednostronnie zaostrzone z gniazdem dla klucza nasadowego Podkładka GRP, kwadratowa lub okrągła Zamocowanie przy pomocy tulei stożkowej 94

95 Kotwy urabialne GRP DYWIDAG z tworzywa sztucznego Dane techniczne Pręty GRP typu CS, CH i CR Nr. Parametr / Typ 1) Symbol Jedn. CS CS CS CH CH CR Nominalna średnica zewnętrzna D a.nom [mm] Powierzchnia przekroju 2) S 0 [mm 2 ] Masa 2) m [kg/m] 0,56 0,90 1,30 0,64 0,95 0,95 4 Maks. nośność żerdzi 3) F m.s.nom [kn] Wytrzymałość na rozciąganie żerdzi 4) R m.s.nom [N/mm 2 ] Wydłużenie względne żerdzi 5) A gt [%] 2,5 2,5 2,5 2,5 2,5 2,5 7 Siła ścinająca żerdź 5) F S.nom [kn] Maks. nośność nakrętki 6) F m.n.nom [kn] Maks. nośność mufy 6) (łącznik) F m.c.nom [kn] Standardowe długości żerdzi 7) L [m] 1,0-6,0 1,0-6,0 1,0-6,0 1,0-6,0 1,0-6,0 1,0-6,0 11 Kolor żerdzi BLACK BLACK BLACK GREEN GREEN RED 1) Stan: sierpień 2012 r. Wskazówka: Wartości mogą ulec bieżącym zmianom. Inne wymiary lub wykonania dostępne na zapytanie. Podkładki zgodnie z danymi producenta 2) Wartości zaokrąglone 3) Pomiar na podstawie wartości charakterystycznych dla wytrzymałości na rozciąganie i masy nominalnej, wartość zaokrąglona 4) Moduł Younga: [N/mm 2 ] 5) Zgodnie z danymi producenta 6) Wartość nominalna maksymalnej nośności elementów systemu: żerdzie lite lub iniekcyjne w połączeniu z nakrętka lub mufą stalową DYWI Drill R32 (standard) 7) Standardowe długości do 6 [m]. Specjalne długości do 11 [m] dostępne na zapytanie Akcesoria GRP dla typu CS, CH i CR Nr. Parametr / Typ 1) Symbol Jednostka CS CS CS CH CH CR Rozmiar klucza nakrętki SW [mm] Długość nakrętki L M [mm] Masa nakrętki G M [kg] 0,08 0,11 0,15 0,11 0,15 0,15 4 Nr artykułu nakrętki [ ] Średnica podkładki D P [mm] Wysokość podkładki H P [mm] Masa podkładki G P [kg] 0,36 0,54 0,54 0,54 0,54 0,54 8 Nr artykułu podkładki [ ] ) Stan: sierpień 2012 r, Wskazówka: Wartości mogą ulec bieżącym zmianom, Inne wymiary lub wykonania dostępne na zapytanie, Podkładki systemowe zgodnie z danymi producenta Pręty płaskie i okrągłe GRP typu MN Parametr / Typ 1) Symbol Jednostka MNR-200 MNR-250 MNR-280 MNR-440 MNF-280 MNF-320 MNF-360 Nominalna średnica zewnętrzna D a.nom [mm] x 7 40 x 8 40 x 9 Masa 2) m [kg/m] 0,39 0,55 0,64 0,98 0,55 0,63 0,70 Maksymalna nośność żerdzi 2) F m.s.nom [kn] Wytrzymałość na rozciąganie żerdzi 3) R m.s.nom [N/mm²] Wydłużenie względne żerdzi 4) A gt [%] > 4 > 2 Maks. siła zakotwienia 4) F m.a.nom [kn] ) Stan: sierpień 2012 r. Wskazówka: Wartości mogą ulec bieżącym zmianom. Inne wymiary lub wykonania dostępne na zapytanie. Podkładki systemowe zgodnie z danymi producenta 2) Wartości zaokrąglone 3) Moduł Younga: [N/mm 2 ] 4) Zgodnie z danymi producenta 95

96 Kotwy urabialne GRP DYWIDAG z tworzywa sztucznego Koronki wiertnicze Dane techniczne Skuteczna instalacja uzależniona jest od wyboru odpowiedniej koronki Szeroki wybór koronek wiertniczych dla różnych warunków gruntowych Zaprojektowane pod kątem optymalnego odspajania gruntu oraz szybkości wiercenia Dostosowane do wymagań inżynierii lądowej oraz budownictwa podziemnego (tunele, kopalnie) Więcej informacji na temat właściwości i wyboru koronek znajduje się w oddzielnej broszurze dla koronek DYWI Drill Nr. artykułu Opis Oznaczenie Wygląd Gwint Przekrój Ø [mm] 1) ( XXX przekrój Ø [mm]) XXX Koronka krzyżowa, wzmacniana CB-Gwint-D-HD R32 X X XXX Koronka krzyżowa, wzmacniana CB-Gwint-D-HM R32 X X XXX Koronka słupkowa, wzmacniana BB-Gwint-D-HD R32 X X XXX Koronka słupkowa, z wkładkami w węglika wolframu BB-Gwint-D-HM R32 X X XXX Koronka asymetryczna, wzmacniana AR-Gwint-D-HD R32 X X XXX Koronka asymetryczna, z wkładkami węglika wolframu AR-Gwint-D-HM R32 X X XXX Koronka słupkowa z cofniętą tarczą środkową, wzmacniana AB-Gwint-D-HD R32 X XXX Koronka słupkowa z cofniętą tarczą środkową, z wkładkami węglika wolframu AB-Gwint-D-HM R32 X 1) Pola oznaczone znakiem X oznaczają standardowe koronki wiertnicze, inne rozmiary dostępne są na zamówienie 96

97 Kotwy urabialne GRP DYWIDAG z tworzywa sztucznego Informacje dotyczące zamawiania 1) Opis artykułów 2) Nr. artykułu Kotew GRP DYWIDAG CS20-190, L = X,X00 [mm] XX Kotew GRP DYWIDAG Nakrętka CS Kotew GRP DYWIDAG Płyta CS20, d. 140 [mm] Kotew GRP DYWIDAG CS25-350, L = X,X00 [mm] XX Kotew GRP DYWIDAG Nakrętka CS Kotew GRP DYWIDAG Płyta CS25, d. 170 [mm] Kotew GRP DYWIDAG CS32-560, L = X,X00 [mm] XX Kotew GRP DYWIDAG Nakrętka CS Kotew GRP DYWIDAG Płyta CS32, d. 170 [mm] Kotew iniekcyjna GRP DYWIDAG CH25-250, L = X,X00 [mm] XX Kotew iniekcyjna GRP DYWIDAG Nakrętka CH Kotew iniekcyjna GRP DYWIDAG Płyta CH25, d. 170 [mm] Kotew iniekcyjna GRP DYWIDAG CH32-350, L = X,X00 [mm] XX Kotew iniekcyjna GRP DYWIDAG Nakrętka CH Kotew iniekcyjna GRP DYWIDAG Płyta CH32, d. 170 [mm] Kotew iniekcyjna S-B GRP DYWIDAG CR32-340, L = X,X00 [mm] XX Kotew iniekcyjna S-B GRP DYWIDAG Nakrętka CR Kotew iniekcyjna S-B GRP DYWIDAG Steel Nakrętka CR32-S Kotew iniekcyjna S-B GRP DYWIDAG Płyta CR32, d. 170 [mm] ) Forma gwintu zgodnie z ISO ) X.X oznacza zmienne długości. Mufy dostępne na zamówienie Akcesoria Akcesoria stalowe dostępne na zapytanie Pręty zbrojeniowe GRP Pręty lite GRP z przelotowym gwintem nieprofilowanym Profilowanie gwintu stosownie do wymogów technologii zbrojenia Elementy łączące zgodnie z określonymi wymogami Kosze zbrojeniowe dostępne na zamówienie Zbrojenie GRP Siatki kompozytowe GRP Siatki kotwowe i siatki stalowe dostępne na zamówienie Parametr / Typ 1) Symbol Jedn. CS CR Średnica nominalna D a.nom [mm] Przekrój nominalny 2) S 0 [mm 2 ] Masa 2) m [kg/m] 0,36 0,65 Maksymalna nośność pręta 3) F m.s.nom [kn] Wytrzymałość na rozciąganie pręta 4) R m.s.nom [N/mm 2 ] Wydłużenie względne pręta 5) A gt [%] 2,5 2,5 Siła ścinająca pręt 5) F S.nom [%] ) Stan: sierpień 2012 r. Wskazówka: Wartości mogą ulec bieżącym zmianom. Inne wymiary lub wykonania dostępne na zapytanie. Podkładki zgodnie z danymi producenta 2) Wartości zaokrąglone 3) Pomiar na podstawie wartości charakterystycznych dla wytrzymałości na rozciąganie i masy nominalnej, wartość zaokrąglona 4) Moduł Younga: [N/mm²] 5) Zgodnie z danymi producenta 97

98 98

99 99

100 Poland DSI Schaum Chemie sp. z o.o ul. Podleska Mikołów, Poland Phone Fax info@dsi-schaumchemie.pl ARGENTINA AUSTRALIA AUSTRIA BELGIUM BOSNIA AND HERZEGOVINA BRAZIL CANADA CHILE CHINA COLOMBIA C O S TA R I C A C R O AT I A CZECH REPUBLIC DENMARK EGYPT ESTONIA FINLAND FRANCE GERMANY GREECE G U AT E M A L A HONDURAS HONG KONG INDONESIA I T A LY J A PA N KOREA LEBANON LUXEMBOURG M A L AY S I A MEXICO NETHERLANDS N O R W AY OMAN PA N A M A PA R A G U AY PERU POLAND PORTUGAL Q ATA R RUSSIA SAUDI ARABIA SINGAPORE SOUTH AFRICA S PA I N SWEDEN SWITZERLAND TA I W A N THAILAND TURKEY U N I T E D A R A B E M I R AT E S UNITED KINGDOM U R U G U AY USA VENEZUELA / he ho Uwaga: Niniejsza broszura służy wyłącznie do celów informacyjnych. Zawarte w niej dane i informacje techniczne nie są wiążące i mogą być zmienione bez uprzedniego powiadomienia. Firma nie ponosi odpowiedzialności za poniesione straty lub szkody wynikające z zastosowania niniejszych danych lub będące skutkiem nieprawidłowej eksploatacji naszych produktów. Jeśli potrzebują Państwo dodatkowych informacji na temat naszych produktów, prosimy skontaktować się z nami.
