1 FOLDER KRAMARZ POLSKA Wdrożenie nowych proekologicznych technologii w siedmiostopniowym procesie prac wykonanych Idea - Wstępna ocena - Koncepcja - Rozwój - Testowanie - Próby - Uruchomienie przez twórcę, uprawnionego, właściciela, wykonawcę i wdrażającego, Kramarz Józef Jan, Polska w latach Ustalających zaliczenie poszczególnych poziomów gotowości technologii (procesów i produktów) w polskiej dziesięciostopniowej skali Gekon Sumaryczne w czterech obszarach badawczo-rozwojowych tworzenia od podstaw kilku nowych związanych ze sobą ściśle technologii: - technologii produkcji wielofunkcyjnych paneli grzewczo - chłodzących - technologii ogrzewania niskotemperaturowego panelem ściennym lub podłogowym - technologii ogrzewania i chłodzenia płaszczyznowego panelem ściennym lub podłogowym - technologii odbioru i absorpcji ciepła oraz energii słonecznej panelem grzewczo - chłodzącym Pod nazwą skrótową POLPANEL dla wyrobów i usług oznakowanych jako PANEL ALU-therm ***

2 Idea FOLDER KRAMARZ POLSKA Zaobserwowano i przeanalizowano zjawisko powszechne rozkładu temperatur na globie ziemskim w zakresie szczególnym przenoszenia ciepła przez oceany (prądy) i jego wymiany z lądami w tym absorpcji, kumulowania i oddawania go do otoczenia (powietrza, gruntu i innych ciał zanurzonych) W okresie 1998 roku Poziom I gotowości technologii według Gekon Wstępna ocena Dokonując na jej podstawie oceny porównawczej dotychczasowych rozwiązań grzewczych w zakresie stosowanych grzejników miejscowych oraz systemów ogrzewania podłogowego z naturalnym obiegiem ciepła w naturze na korzyść obiegu naturalnego jako bardziej efektywnego, sprawdzonego i wynikającego z wiedzy oraz podstaw fizyki i mechaniki zjawisk, że im większa powierzchnia grzewcza tym większa efektywność i mniejsze zapotrzebowanie na energię W okresie 1998 roku Poziom I gotowości technologii według Gekon Koncepcja Określono na ich podstawie koncepcję wstępną nowej technologii ogrzewania i chłodzenia płaszczyznowego czynnikiem niskotemperaturowym za pomocą płaszczyzny ścian pomieszczeń obiektów użytkowych wyłożonych okładzinami, panelami ściennymi o trzech jednocześnie funkcjach (wykończenia ścian, grzejnika i absorbera ciepła) W okresie 1999 roku - zgłoszeniem do UPRP z dnia r. Wynalazku P , pt. Termiczna listwa panelowa Poziom II gotowości technologii według Gekon

3 Rozwój FOLDER KRAMARZ POLSKA Rozpoczęto pierwsze prace nad stworzeniem modelu panela ściennego w wydaniu wynalazku ze zgłoszenia w oparciu o skończony moduł wyposażony w aluminiową płytę grzewczą z zastosowaniem miedzianych przewodów rurowych do przenoszenia czynnika, zatopionych w nośniku z płyty pilśniowej porowatej w wykończeniach skóropodobnych jako jednego z pierwszych i podstawowych komponentów technologii W okresie 2000 roku Równocześnie rozpoczęto prace nad kolejnym komponentem technologii w postaci panela podłogowego o funkcjach tożsamych co panel ścienny w wydaniu skończonego profila aluminiowego w postaci listwy grzejnej o funkcji skończonej deski podłogowej W okresie 2000 roku - zgłoszeniem do UPRP z dnia r. Wynalazku P , pt. Wielofunkcyjny listwowy grzejnik podłogowy Poziom III gotowości technologii według Gekon Testowanie Rozpoczęto pierwsze testy złożonego z modułów panela ściennego grzejnika płaszczyznowego w warunkach zbliżonych do rzeczywistych w Dębicy w pomieszczeniach użytkowych, porównawcze z ogrzewaniem miejscowym w postaci typowych grzejników podokiennych przy zróżnicowanym zasilaniu czynnika termodynamicznego dla grzejnika płaszczyznowego o temperaturze 30 stopni Celsjusza a dla grzejnika miejscowego 60 stopni Celsjusza osiągając zakładane efekty w postaci znaczących oszczędności w zużyciu dostarczanej energii cieplnej i szybszego rozkładu temperatur w pomieszczeniu w którym grzejnik płaszczyznowy oddawał ciepło dziesięciokrotnie większą powierzchnią grzewczą do otoczenia (powietrza) w typowy konwekcyjny sposób wymiany stosowany w obu porównywanych systemach ogrzewania oraz pierwsze próby odbioru ciepła z pomieszczenia za pomocą ciekłego medium W okresie 2001 roku Poziom IV i V gotowości technologii według Gekon

4 Próby FOLDER KRAMARZ POLSKA Rozpoczęto pierwsze próby zintegrowanego systemu zasilania, rozłożenia i konfiguracji przewodów rurowych typu KISAN w polu ścian złożonych z modułów paneli ściennych dla stworzenia ekranów emisyjnych aktywnych i nieaktywnych w postaci sekwencji zadanych przez przyszłego użytkownika oraz kolejne próby z wprowadzeniem dodatkowego alternatywnego ogrzewania prądem za pomocą typowych elektrycznych przewodów grzewczych typu DEVI W okresie 2001 roku - zgłoszeniem do UPRP z dnia r. Wynalazku P , pt. System i urządzenie do sekwencyjnego modułowego ogrzewania i chłodzenia pomieszczeń czynnikiem i prądem Trwające nieprzerwanie w warunkach rzeczywistych w latach w zakresie ogrzewania za pomocą dwóch mediów, których rezultatem miał powstać trzeci rodzaj ogrzewania za pomocą powietrza rozprowadzonego systemem kanałów wewnętrznych panela ściennego i podłogowego wytwarzanego przez zewnętrzne źródło (piec, kominek, wymienniki gruntowe, absorbery i inne) W okresie 2007 roku - zgłoszeniem do UPRP z dnia r. Wynalazku P , pt. Powietrzno-termiczna listwa panelowa Poziom VI i VII gotowości 4 technologii według Gekon - technologii produkcji wielofunkcyjnych paneli grzewczo - chłodzących - technologii ogrzewania niskotemperaturowego panelem ściennym lub podłogowym - technologii ogrzewania i chłodzenia płaszczyznowego panelem ściennym lub podłogowym - technologii odbioru i absorpcji ciepła oraz energii słonecznej panelem grzewczo - chłodzących Uruchomienie Rozpoczęto poszukiwania producenta pierwszych zaprojektowanych 3 profili aluminiowych dla wynalazków P oraz P mogących sprostać założonemu reżimowi technologicznemu oraz jakościowemu skończonych wyrobów, który dysponowałby parkiem i linią technologiczną oraz technologią wyciskania kształtowników (profili) z trudno odkształcalnych stopów aluminium dla wykonania spustu testowego ze stopu wysokoenergetycznego (według nieujawnionego składu), początkowe rozmowy z Kęty SA zakończone niepowodzeniem (brak odp. technologii wyciskania) a następne z sukcesem i podjęciem współpracy z SAPA ALUMINIUM w Polsce W okresie roku

5 Zlecono w Sapa Aluminium wykonanie narzędzi (matryc) dla trzech zaprojektowanych nowych profili aluminiowych o długości do 14 mb. dla potrzeb deski podłogowej lub deski elewacyjnej o grubości ścianki do 2,2 mm, szerokości standardowej 200 mm i wysokości standardowej 25 mm, wynikających z konieczności krycia i zamykania pętli meandra o średnicy 16 mm W okresie 2009 roku Wykonano pierwsze spusty gotowych wyrobów w postaci wynalazków PL i PL w postaci nowych kształtowników (profili) No 51297, No i No W okresie 2010 roku Rozpoczęto użytkowe zastosowanie wszystkich czterech technologii we wszystkich fazach demonstracji W okresie roku FOLDER KRAMARZ POLSKA Poziom VIII i IX gotowości 4 technologii według Gekon Technologia ogrzewania płaszczyznowego panelami Alu-therm, testowana jest w sposób ciągły w budowanym od podstaw Ośrodku Wypoczynku i Pracy Twórczej Magdalena w Świeradowie Zdroju w Górach Izerskich w pobliżu najzimniejszego miejsca w Polsce Testy dowodzą, że czynnik temperaturowy w granicach stopni Celsjusza na końcówkach obiegu i płaszczyzny grzewczej z wykorzystaniem paneli i\lub łoża nośnego, oddalonej od źródła ciepła blisko 30 metrów potrafi ogrzać każde pomieszczenie do temperatury wewnętrznej 22 stopni Celsjusza przy temperaturach na zewnątrz poniżej zera

6 FOLDER KRAMARZ POLSKA Pierwszy model modułu panela ściennego Dębica Wynalazek P Patent PL193961

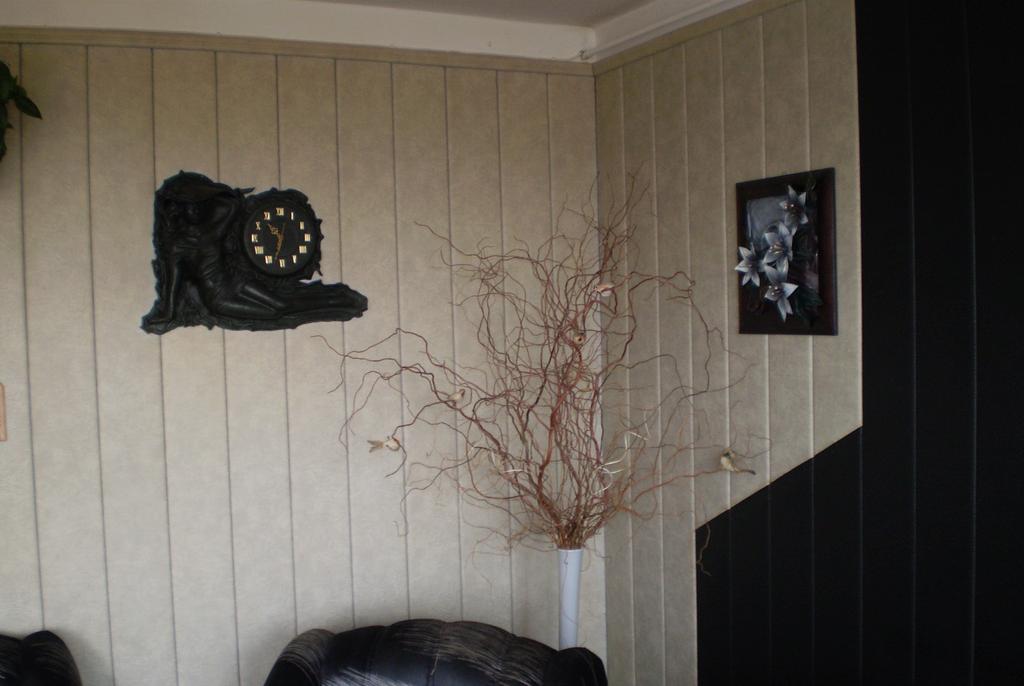

7 FOLDER KRAMARZ POLSKA Pierwsze złożone moduły panela ściennego i testy prowadzone na nich w Dębicy Dębica Wynalazek P Patent PL193961

8 FOLDER KRAMARZ POLSKA Pierwsze rysunki panela Powietrzno-termiczna listwa panelowa dla Kęt SA Dębica Wynalazek P Patent PL i Patent EP

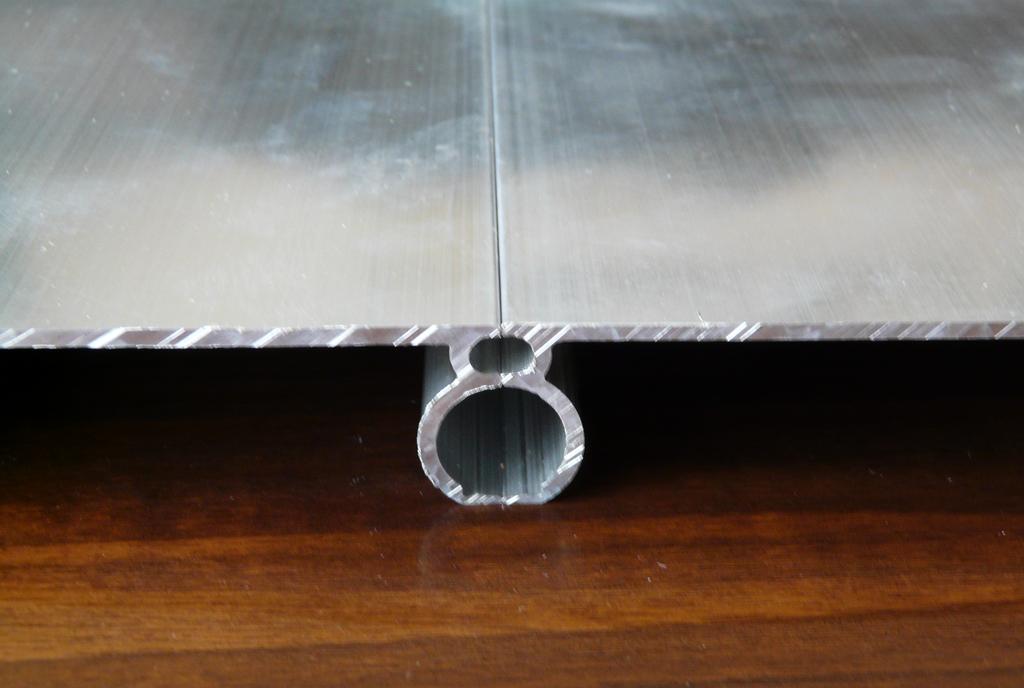

9 FOLDER KRAMARZ POLSKA Pierwsze surowe panele grzejnika podłogowego Dębica Wynalazek P Patent PL196383

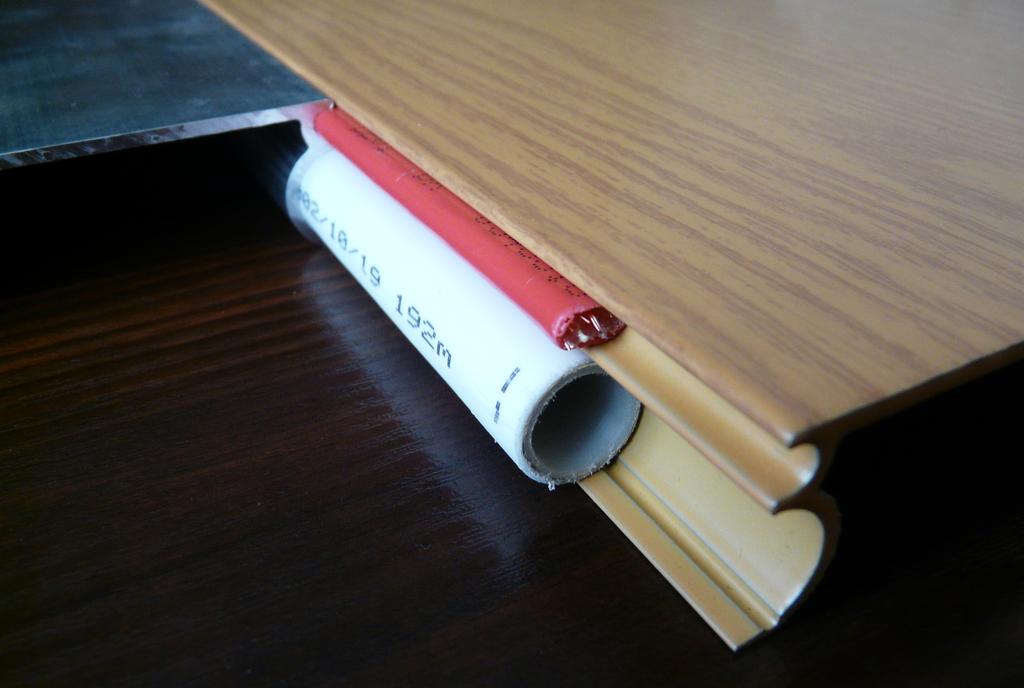

10 FOLDER KRAMARZ POLSKA Pierwsze panele grzejnika podłogowego w Decoralu Dębica Wynalazek P Patent PL196383

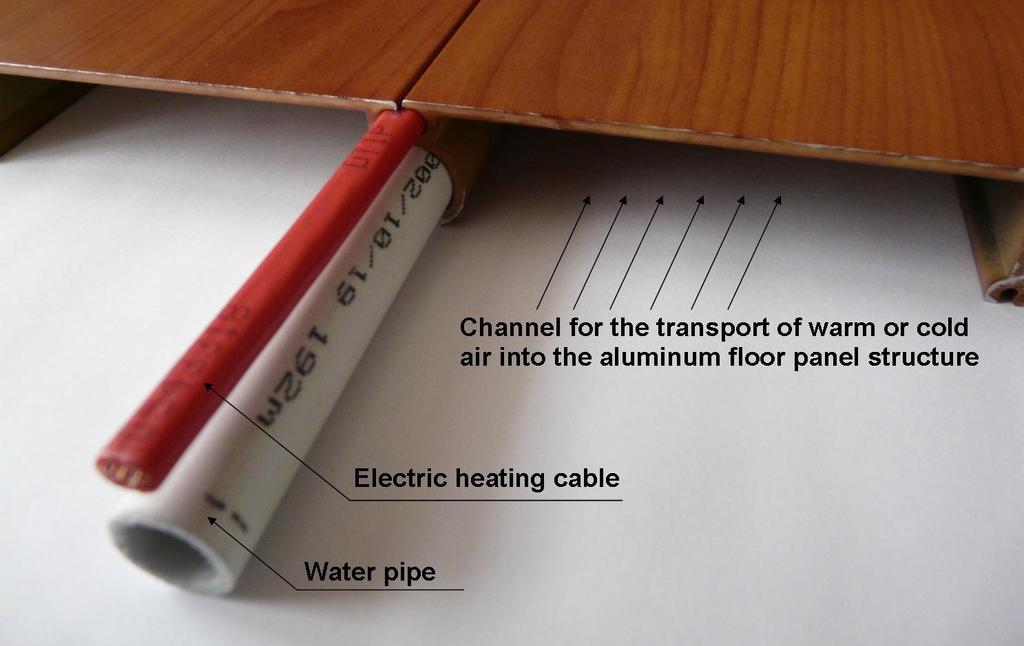

11 FOLDER KRAMARZ POLSKA Pierwsze panele grzejnika podłogowego w Decoralu - opis komponentów i działania Dębica Wynalazek P Patent PL196383

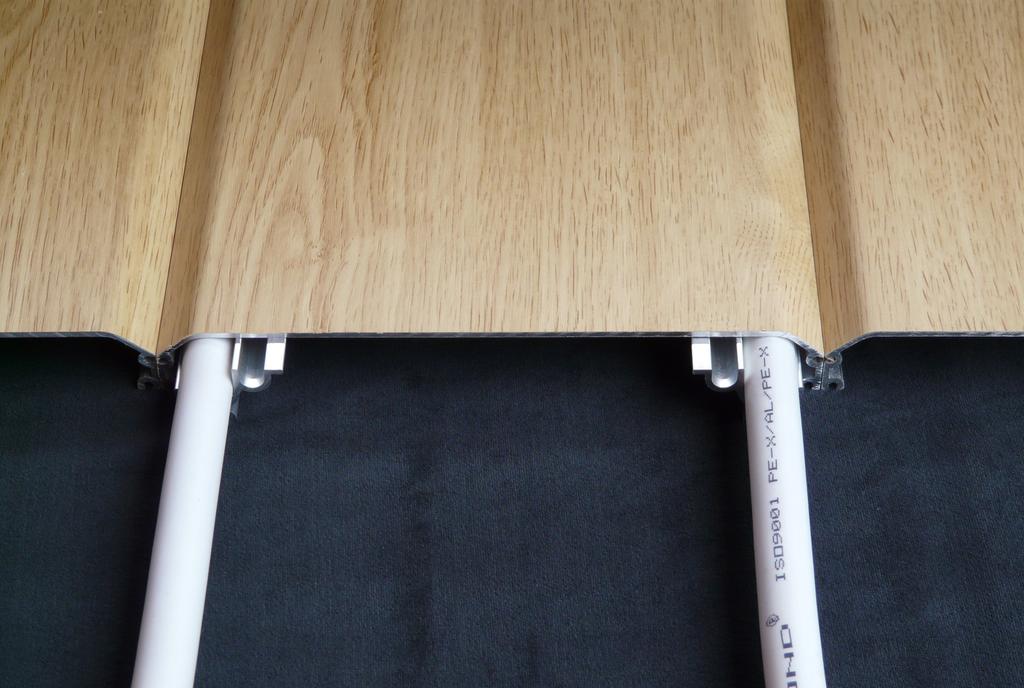

12 FOLDER KRAMARZ POLSKA Pierwsza panele z wdrożenia w Sapa Aluminium Dębica Wynalazek P Patent PL i Patent EP

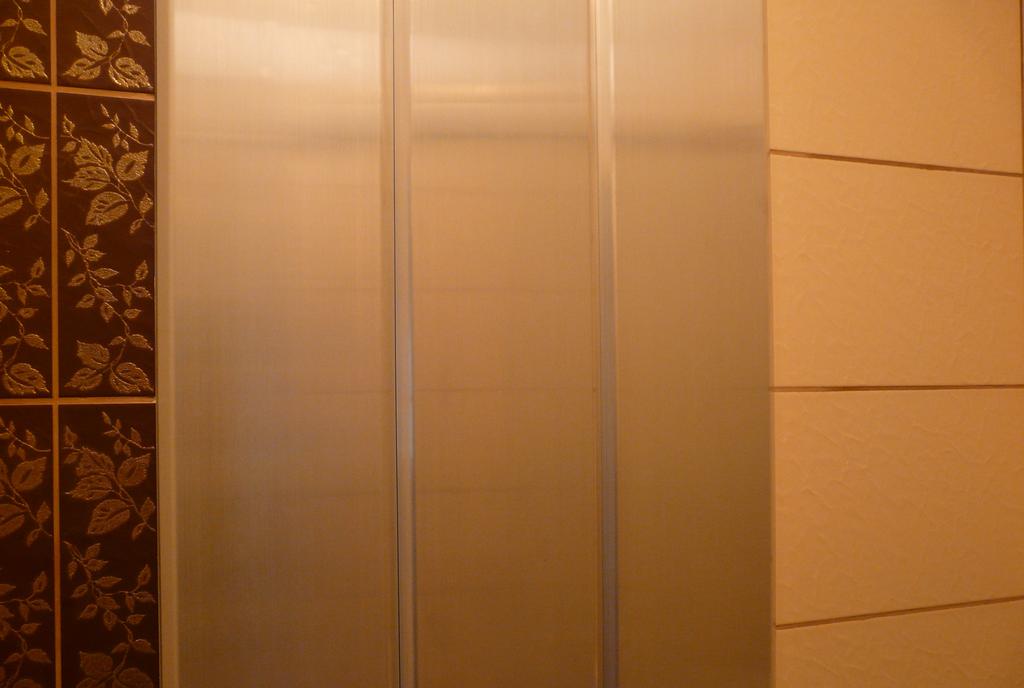

13 FOLDER KRAMARZ POLSKA Panele w funkcji grzejnika łazienkowego Świeradów Zdrój Wynalazek P Patent PL i Patent EP

14 FOLDER KRAMARZ POLSKA Panele w funkcji grzejnika łazienkowego elektrycznego z nadmuchem kanałowym ciepłego powietrza z kominka Świeradów Zdrój Wynalazek P Patent PL i Patent EP

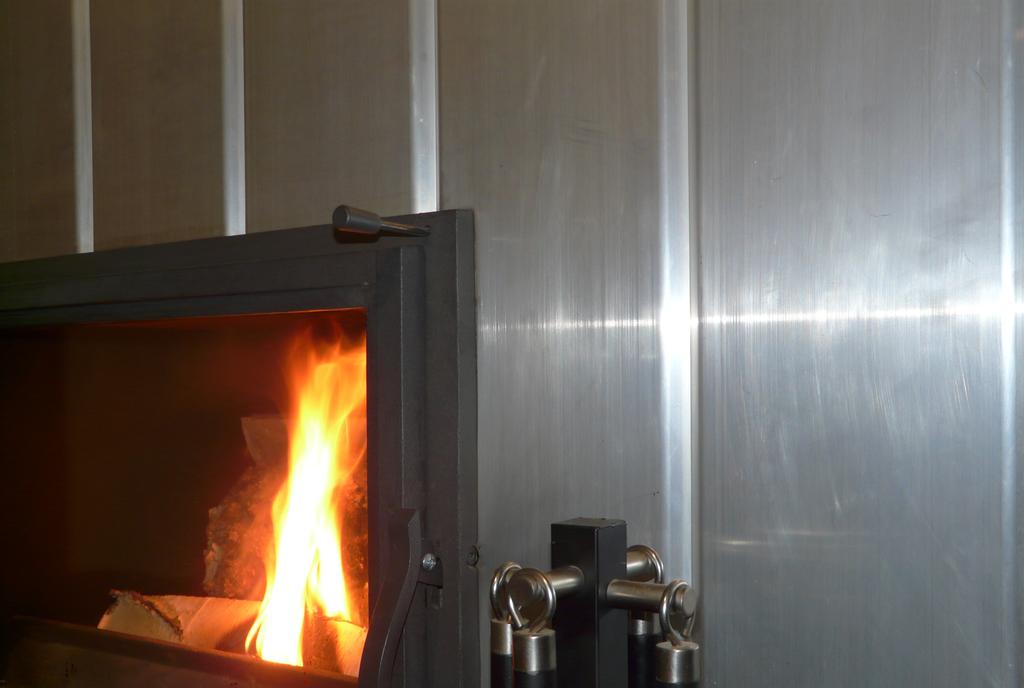

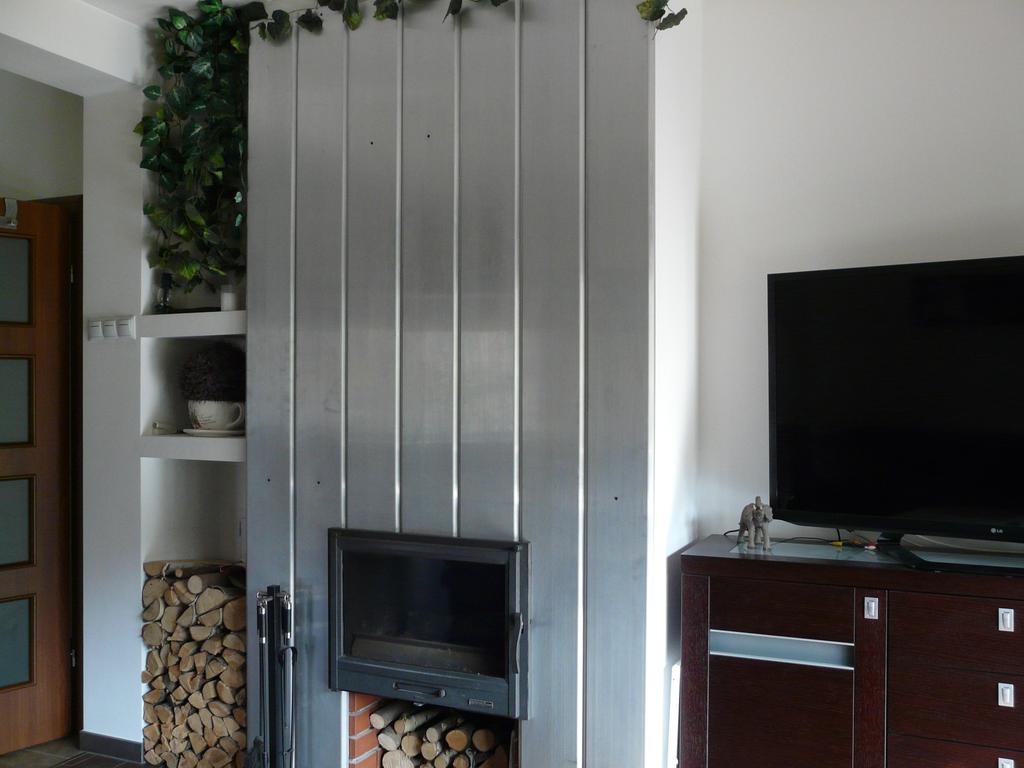

15 FOLDER KRAMARZ POLSKA Zabudowa płaska komory powietrznej kominka Świeradów Zdrój Wynalazek P Patent PL i Patent EP

16 FOLDER KRAMARZ POLSKA Zabudowa płaska komory powietrznej kominka - detale połączeń paneli Świeradów Zdrój Wynalazek P Patent PL i Patent EP

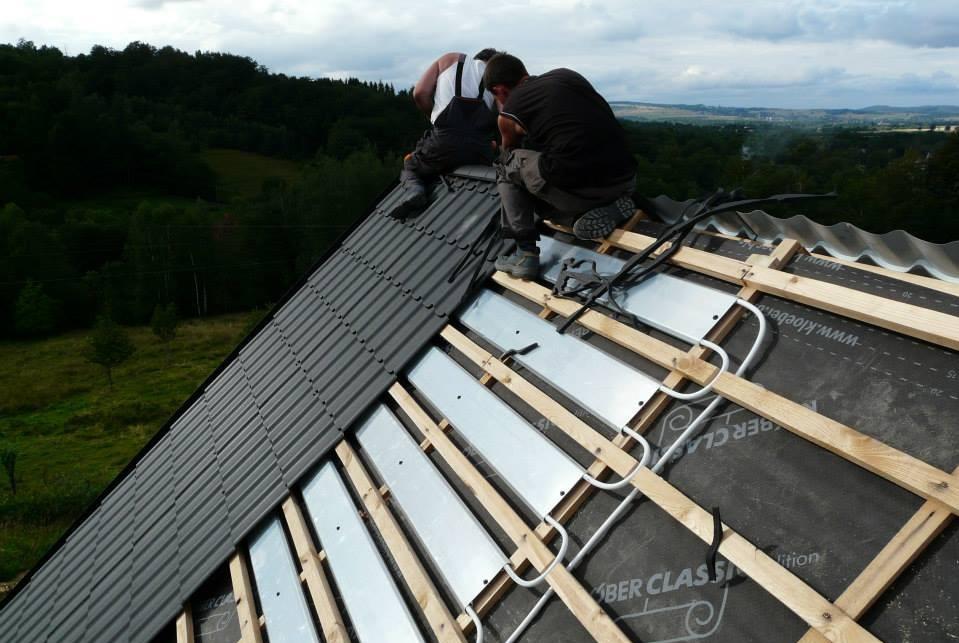

17 FOLDER KRAMARZ POLSKA Pierwsza instalacja paneli do odbioru ciepła słonecznego Świeradów Zdrój Wynalazek P Patent PL i Patent EP

18 FOLDER KRAMARZ POLSKA Grupa wielofunkcyjnych innowacyjnych paneli aluminiowych POLPANEL ALU-therm Nad którą prace koncepcyjne rozpoczęto w roku 1992 w Polsce we współpracy z Kęty SA a następnie Sapa Aluminium zaowocowała w chwili obecnej całą możliwą gamą wszechstronnego ich zastosowania w autorskich nowych technologiach Ogrzewania niskotemperaturowego Ogrzewania płaszczyznowego Odbioru i absorpcji ciepła Gromadzenia energii i wielu innych na potrzeby wykończeń wewnętrznych i zewnętrznych obiektów oraz ich eksploatacji Obecnie prowadzone są daleko zaawansowane prace studialne nad ich wszechstronnym i połączonym zastosowaniem w budownictwie dla potrzeb ogrzewania oraz chłodzenia wnętrz skończonym polem ścian lub podłóg albo sufitów a także odbioru i gromadzenia ciepła przez ściany i fasady budynków, dachów i innych infrastruktury budowlanej otoczenia użytkowego budowli Panel ścienny i fasadowy grzewczo-chłodzący dla konfiguracji meandra przewodów w strefie wewnętrznej z kanałem powietrznym Trzcianka Rysunek konstrukcyjny dla potrzeb wykonania matrycy do wyciskania profila No 51298

19 FOLDER KRAMARZ POLSKA Grupa wielofunkcyjnych innowacyjnych paneli aluminiowych POLPANEL ALU-therm Nad którą prace koncepcyjne rozpoczęto w roku 1992 w Polsce we współpracy z Kęty SA a następnie Sapa Aluminium zaowocowała w chwili obecnej całą możliwą gamą wszechstronnego ich zastosowania w autorskich nowych technologiach Ogrzewania niskotemperaturowego Ogrzewania płaszczyznowego Odbioru i absorpcji ciepła Gromadzenia energii i wielu innych na potrzeby wykończeń wewnętrznych i zewnętrznych obiektów oraz ich eksploatacji Obecnie prowadzone są daleko zaawansowane prace studialne nad ich wszechstronnym i połączonym zastosowaniem w budownictwie dla potrzeb ogrzewania oraz chłodzenia wnętrz skończonym polem ścian lub podłóg albo sufitów a także odbioru i gromadzenia ciepła przez ściany i fasady budynków, dachów i innych infrastruktury budowlanej otoczenia użytkowego budowli Panel podłogowy grzewczo-chłodzący dla konfiguracji meandra przewodów w strefie brzegowej z dwoma kanałami powietrznymi Trzcianka Rysunek konstrukcyjny dla potrzeb wykonania matrycy do wyciskania profila No 51337
