1 Systemy pojenia do odchowu i tuczu drobiu

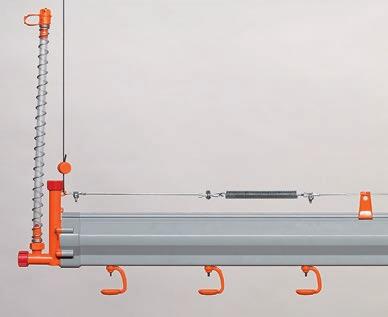

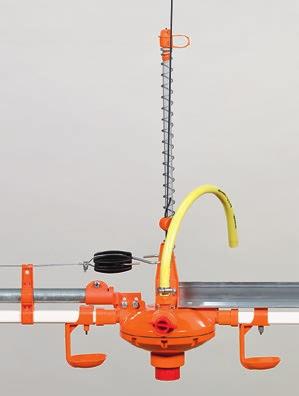

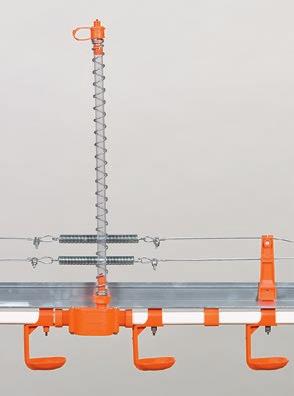

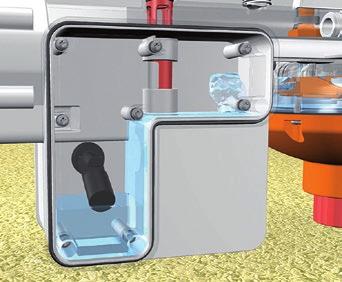

2 Systemy pojenia czysta woda pitna w odpowiedniej ilości Zapewnienie ptakom świeżej wody pitnej jest niezwykle istotne dla osiągnięcia optymalnych wyników produkcyjnych. Ważne, aby dostarczyć odpowiednią ilość wody bez zanieczyszczeń i aby była ona łatwo dostępna dla ptaków. Firma Big Dutchman umożliwia spełnienie tych wymagań oferując szeroką paletę systemów pojenia dla brojlerów, indyków, stad rodzicielskich oraz młodych kurek i niosek. Nasza oferta obejmuje: 4 poidła smoczkowe z lub bez miseczek 4 poidła przystosowane dla brojlerów i indyków 4 poidła dzwonowe z otwartym lustrem wody 4 windy 4 przyłącza wody z dozownikiem leków. Wybór odpowiedniego systemu zależy od typu drobiu, rodzaju chowu, kurnika oraz indywidualnych życzeń klienta. Nasi przedstawiciele udzielą Państwu szczegółowych informacji. Poidła smoczkowe higieniczne źródło wody pitnej dla ptaków W nowoczesnym chowie drobiu poidła smoczkowe sprawdziły się idealnie jako higieniczne i niezawodne źródło wody. Cały system mogą tworzyć następujące elementy: regulator ciśnienia wody, końcowy, z przepłukiwaniem oraz wskaźnikiem poziomu wody do 60 m regulator ciśnienia wody, środkowy, z przepłukiwaniem do 120 m odpowietrznik ze wskaźnikiem poziomu wody regulator ciśnienia wody z automatycznym przepłukiwaniem automatyczne przepłukiwanie regulator wyrównania spadku rzędu cm końcówka odpowietrzająca z zaworem przy normalnej pracy zawór jest otwarty, aby powietrze mogło uchodzić okrągła rura z drutem zapobiegającym siadaniu ptaków profil aluminiowy z podwójnym drutem, zapobiegającym siadaniu ptaków rura z 22 poidłami smoczkowymi SaniStar... smoczki Top pomarańczowe z miseczką... smoczki Top z miseczką elementy podwieszenia DuoFlow z cyrkulacją wody pitnej DuoFlow to nowy system pojenia firmy Big Dutchman z zastosowaniem pompy zapewniającej cyrkulację wody w linii pojenia. Zalety: 4 równa temperatura wody w całej linii pojenia; 4 równomierne stężenie substancji czynnych > nie osadzają się na ściankach; 4 woda nie zatrzymuje się > mniejsze ryzyko rozprzestrzeniania się zarazków; 4 równomierne ciśnienie wody; 4 maksymalna długość linii pojenia do 120 m przy zasilaniu z jednego końca; 4 prosty montaż dzięki opatentowanemu systemowi złączek.

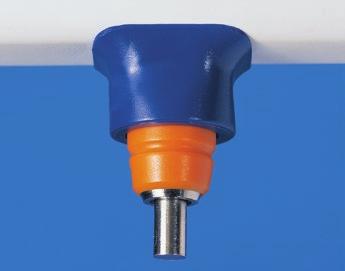

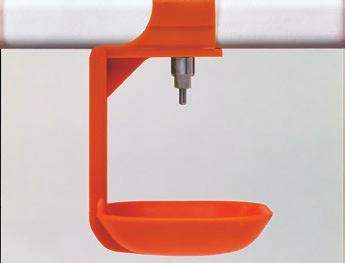

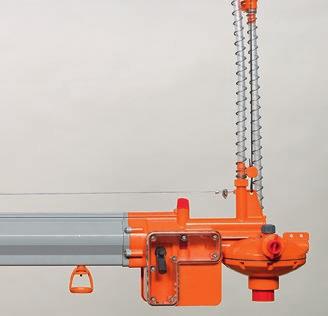

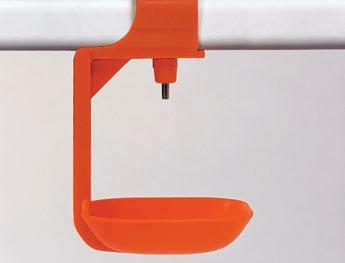

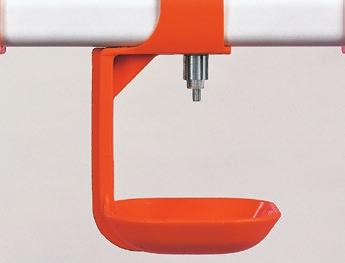

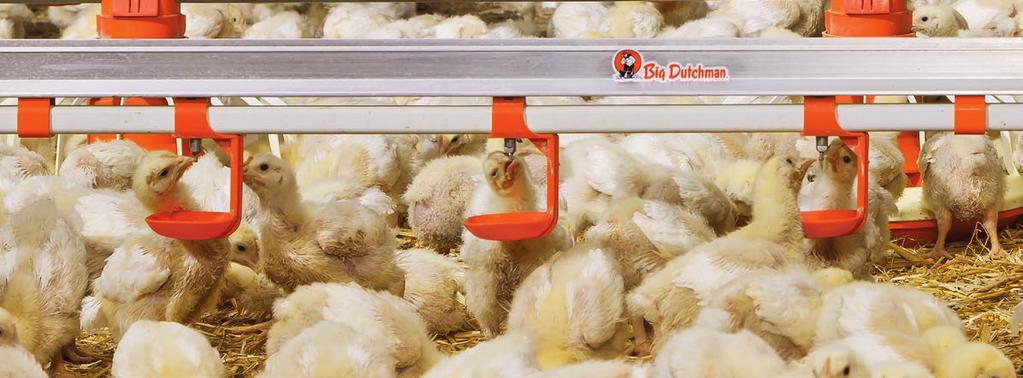

3 DuoFlow składa się z pompy z regulatorem ciśnienia (1), samonośnego elementu linii pojenia z PVC z drutem zapobiegającym siadaniu ptaków (2), poidła smoczkowego Combi-Master oraz odpowietrznika (4). Woda pitna płynie w obiegu przez dwie rury znajdujące się w linii pojenia. Pompa zapewnia niezbędny przepływ wody. Mały pływak (5) w zbiorniku wyłącza pompę, gdy poziom wody jest zbyt niski. Poidła smoczkowe Top, pomarańczowe Top oraz wkręcane z miseczką Poidła smoczkowe zarówno Top jak i pomarańczowe Top idealnie nadają się dla drobiu tuczonego do wagi końcowej ok. 5 kg. Obydwa typy smoczków mają wydajność ok ml/min*, dzięki czemu idealnie nadają się dla cięższych ptaków. Jednoramienna miseczka zapobiega moczeniu ściółki i nie przeszkadza ptakom w piciu. Dla niosek i stad rodzicielskich Big Dutchman oferuje poidła smoczkowe o wydajności 50 i 100 ml, które działają tylko w pionie. obudowa ze stali szlachetnej obudowa z odpornego tworzywa sztucznego smoczek z zakresem działania 360 działa w pionie i poziomie obudowa ze stali szlachetnej Smoczek Top Smoczek pomarańczowy Top Smoczek wkręcany 100 ml SaniStar 4,5 higieniczny smoczek bez miseczki obudowa mocowana na rurze smoczek z zakresem działania 360, działa w pionie i poziomie Projektując smoczek SaniStar 4,5 o wydajności ml/min* szczególną uwagę zwróciliśmy na higienę. Oznacza to: 4 niezawodny zawór > woda dozowana jest w zależności od potrzeb, bez kapania i rozpryskiwania; 4 obudowa zgrzana z kwadratową rurą > znajdujący się wewnątrz mechanizm mocowania gwarantuje maksymalną higienę i brak krawędzi, na których mógłby się osadzać brud; 4 precyzyjny trzpień zaworu o średnicy 4,5 mm i ostrym zakończeniu > większe krople wody pozostają na trzpieniu co ułatwia ptakom picie; 4 użycie materiałów wysokiej jakości (stal szlachetna i specjalne tworzywo sztuczne) > długa żywotność. Zalety 4 gładka powierzchnia obudowy bez ostrych krawędzi > maksymalna higiena; 4 100% pionowe ułożenie smoczka i optymalne zamknięcie > sucha ściółka; 4 działanie smoczka zarówno w pionie jaki i w poziomie > optymalna ilość wody także dla piskląt jednodniowych; 4 pionowe unoszenie trzpienia zaworu > proporcjonalny do uniesienia * przy 20 cm poziomie wody wzrost przepływu, odpowiedni także dla cięższych ptaków; 4 podwójne uszczelnienie > niezawodność działania.

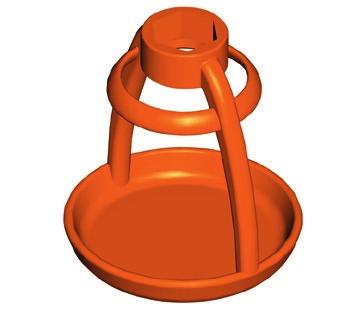

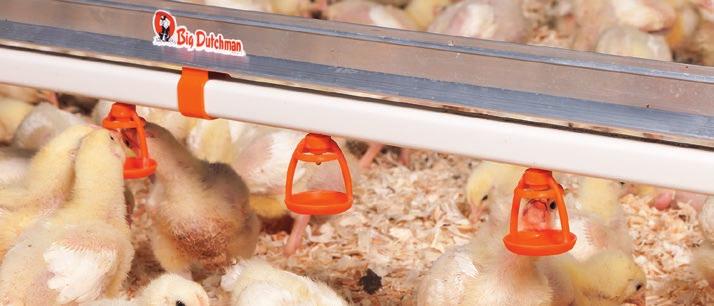

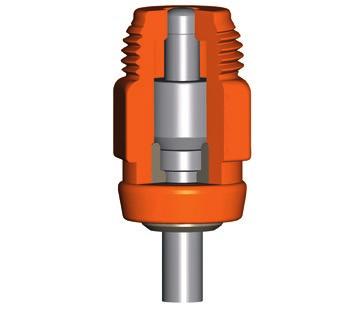

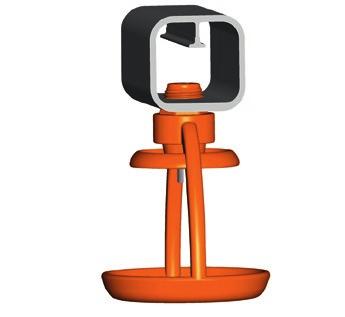

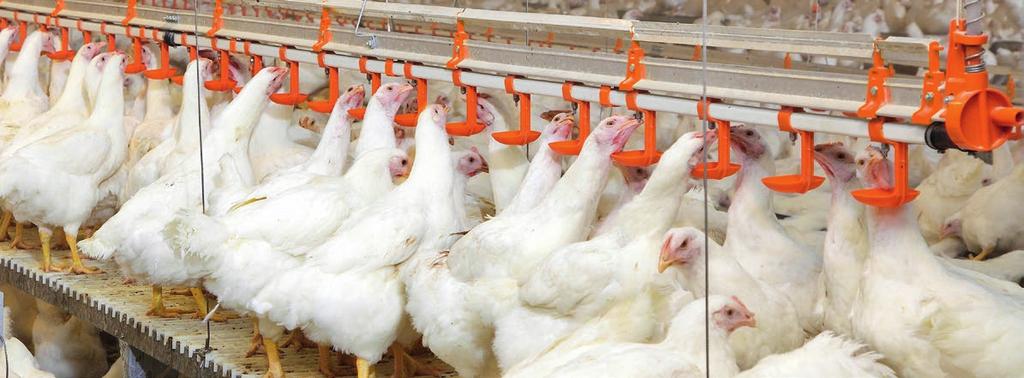

4 Poidła Premium optymalne dostarczenie wody dla brojlerów Nowe poidła Premium zostały specjalnie zaprojektowane do tuczu brojlerów i składają się z trzech elementów: 4 grubszej rury smoczkowej 4 poidła smoczkowego CombiMaster 4 specjalnych osłon poidła smoczkowego. Ten przemyślany system umożliwia ptakom dostęp do wystarczającej ilości wody, jednocześnie zapobiegając jej rozpryskiwaniu. Użycie materiałów wysokiej jakości (specjalne tworzywo sztuczne i stal szlachetna) zapewnia odporność na substancje chemiczne. Wydajność wynosi ok. 45 ml/min przy 20 cm poziomie wody. Rura z 28 poidłami smoczkowymi CombiMaster Osłona poidła smoczkowego 4 większy przepływ wody 4 poidło wkręcone w rurę na głębokość 4 mm > minimalne zwężenie przekroju rury 4 wzmocniona obudowa z tworzywa sztucznego z większą średnicą gwintu > wysoka stabilność 4 uniemożliwia uruchomienie poidła z boku przez ptaki 4 łatwy montaż: osłona mocowana jest nad obudową smoczka Zalety 4 duży trzpień dolny > duża, widoczna kropla; 4 poidła smoczkowego nie można uruchomić z boku > mniej rozpryskiwanej wody; 4 miseczka na wodę nie jest przy - mocowana do rury > lepsza higiena; 4 maksymalna długość linii pojenia 90 m (zasilanie z jednego końca). Penduval higieniczne poidło do odchowu i tuczu indyków Penduval to oferowane przez nas specjalne poidło dla indyków (patent nr EP ). Dostarcza ono ptakom w każdym wieku odpowiednią ilość wody pitnej (nawet ciężkim indorom powyżej 20 kg żywej wagi). Poidło składa się z miseczki, na której zbiera się woda oraz smoczka z wahadełkiem.

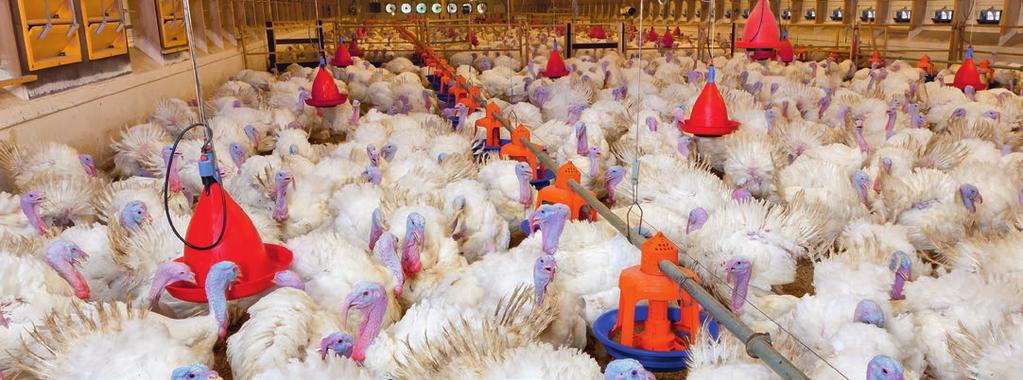

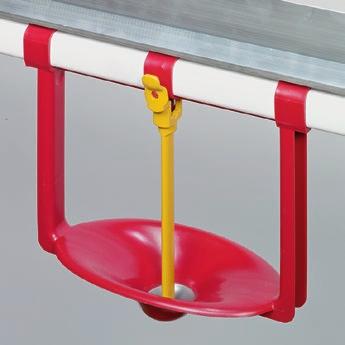

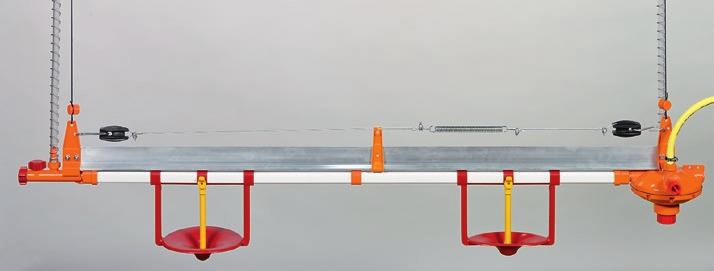

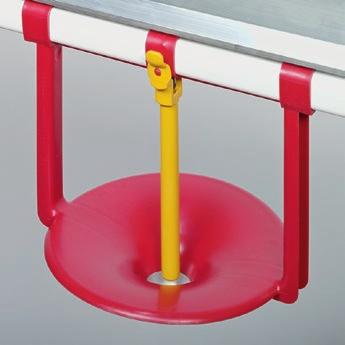

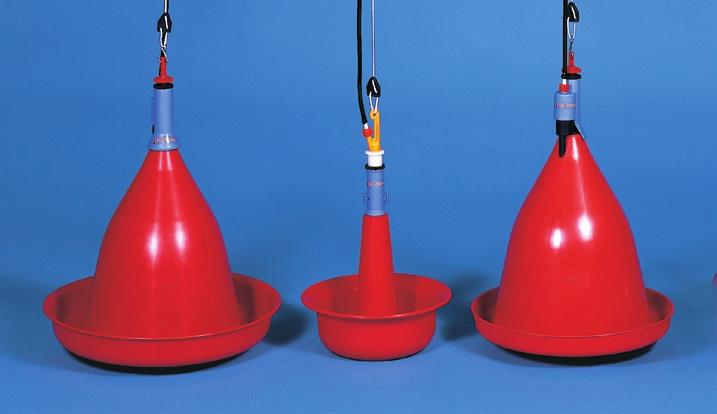

5 Podczas picia ptaki potrącają głową wahadełko. Poruszenie wahadełka otwiera zawór, a woda spływa do miseczki zarówno wewnątrz jak i na zewnątrz wahadełka. Przy większej ilości wody ptaki piją z miseczki bez ruszania wahadełka, co zapobiega wylaniu wody z miseczki. Kulka ułatwia picie pisklętom jednodniowym. Przy niskim poziomie wody przesuwa ona wahadełko w bok, umożliwiając spłynięcie wody do miseczki. Penduval do tuczu indyczek Penduval do tuczu indorów Poidła dzwonowe z otwartym lustrem wody dla każdego rodzaju drobiu Oprócz poideł smoczkowych Big Dutchman oferuje także różne rodzaje poideł dzwonowych, które stosuje się w zależności od rodzaju i wagi ptaków. Montuje się je zazwyczaj w pozycji wiszącej. Poidła dzwonowe JUMBO-T i JUMBO-98 idealnie nadają się dla indyków od 2 do 25 kg żywej wagi. JUMBO-B nadaje się dla indyków do 12 kg żywej wagi, niosek oraz stad rodzicielskich brojlerów. Wąski strumień wody spływającej po dzwonie nie pozostawia zabrudzeń na jego powierzchni, a sama woda nie rozpryskuje się i nie wylewa poza poidło. Sprzyja to także redukcji emisji amoniaku w kurniku. Obciążniki (w JUMBO-T i - B) są zamocowane bezpośrednio do podwieszenia, dzięki czemu zawór nie jest obciążony, a poziom wody można precyzyjnie regulować. JUMBO-T JUMBO-98 JUMBO-B

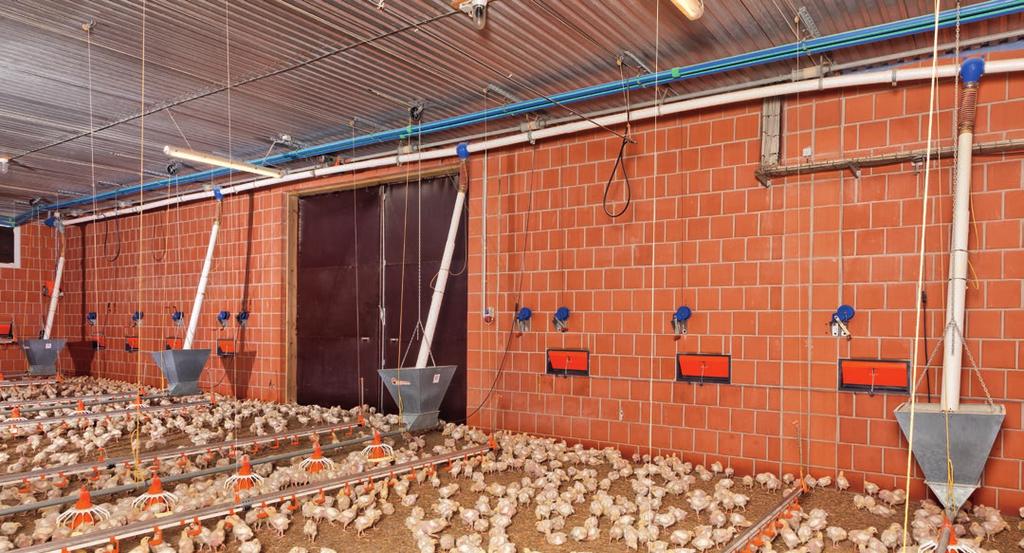

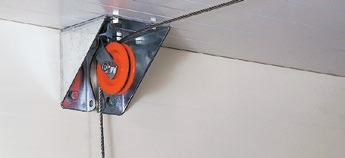

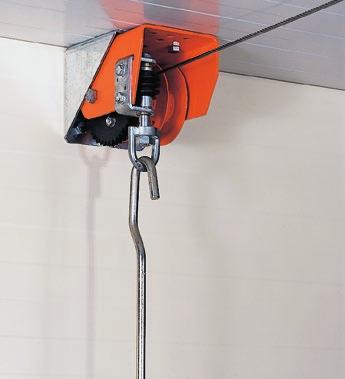

6 Windy dla łatwego podciągania linii pojenia Winda do montażu na suficie Winda do montażu na ścianie Winda elektryczna do montażu na suficie Linie pojenia stosowane w chowie podłogowym muszą mieć regulowaną wysokość zawieszenia odpowiednio do wieku ptaków. Tylko wtedy, gdy ptaki wyciągają szyję do góry, aby się napić, gwarantujemy im łatwy dostęp do wystarczającej ilości wody zapobiegając jednocześnie jej rozpryskiwaniu. Podwieszane linie pojenia i linie paszowe za pomocą wind można łatwo podciągnąć aż pod sufit. Ułatwia to znacznie zasiedlanie, opróżnianie i czyszczenie kurnika. System podwieszania składa się z: 4 windy, rolki i elementu mocującego; 4 liny z zaciskiem linowym i 4 elementów do podwieszenia. W celu podciągania linii pojenia do odpowiednej wysokości firma Big Dutchman oferuje ręczne lub elektryczne windy: 4 winda do montażu na suficie o udźwigu 340 kg 4 winda do montażu na ścianie z korbką ręczną, o udźwigu 350, 650 lub 900 kg 4 winda elektryczna: 0,09 kw, 230/ 400 V, 50/60 Hz do montażu na suficie z wyłącznikiem krańcowym, o udźwigu 320/240 kg Oprócz opisanych powyżej wind oferujemy także inne windy elektryczne umożliwiające równoczesne podnoszenie kilku linii pojenia lub linii paszowych. Zastosowanie wind w celu ustawienia optymalnej wysokości linii pojenia odpowiednio do wieku ptaków

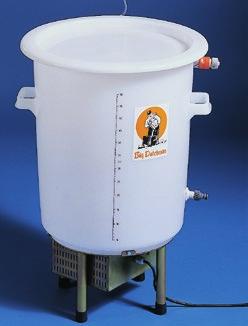

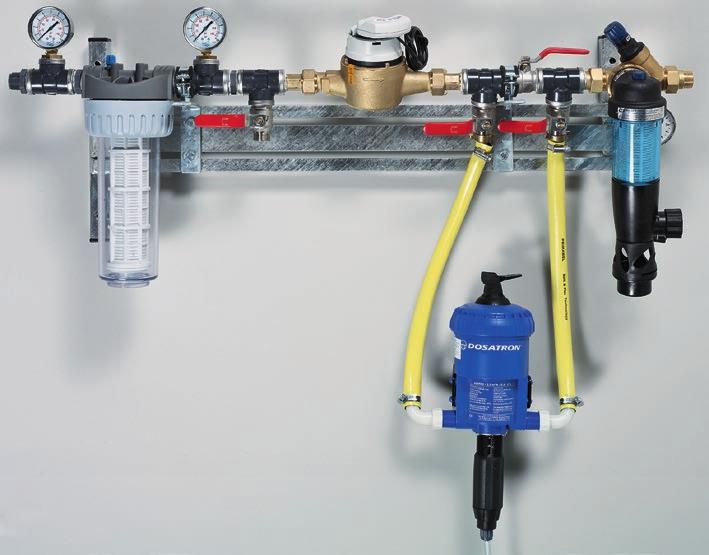

7 Przyłącze wody oraz dozownik do montażu w kurniku Oprócz samych poideł, część komplet nego systemu pojenia stanowi także przyłącze wody. Jest ono montowane pomiędzy głównym przyłączem wody a liniami pojenia i w zależności od indywidualnych wymagań może składać się z różnych elementów. Właściwe ciśnienie wody jest ustawiane za pomocą regulatora ciśnienia. kierunek przepływu filtr z manometrem, aby zapobiec zatykaniu smoczków dostępny także z przepłukiwaniem w przypadku wysokiego poziomu zanieczyszczenia wody; zawór do niezależnego pobiera nia wody; elektroniczny licznik wody do podłączenia pod komputer dla dokładnej kontroli zużycia wody (do wyboru konwencjonalny licznik wody); obejście z 3 zaworami do podłączenia dozownika; dozownik leków dla łatwej i bezpiecznej profilaktyki; reduktor ciśnienia z filtrem i zaworem ochrona przed wysokim ciśnieniem na wejściu, proste płukanie. Przyłącze wody z dozownikiem o średnicy 3/4", 1" oraz 1 1 /2" Dozownik wprowadza do wody pitnej zadaną ilość witamin i lekarstw. Dawkę można bardzo dokładnie ustawić, gdyż wprowadzane preparaty są dozowane proporcjonalnie do faktycznego zużycia wody. Wodę miesza się z preparatem dopiero na wylocie komory mieszania, przez co silnik nie ma kontaktu z podawanymi środkami > nie zapycha się, długa żywotność. Substancje rozpuszczalne w wodzie są pobierane bezpośrednio z oryginalnych opakowań. Dane techniczne dozownika W przypadku substancji sproszkowanych lub zawiesistych powinno się stosować mieszalnik (60 l) z pompą cyrkulacyjną (nr kat ). Typ 1 2 Zakres dozowania % 0,2-2,0 1,0-5,0 Przepływ l/h Ciśnienie robocze bar 0,3-6,0 0,3-6,0 Nr kat Nr kat. (z przyłączem 3 /4") (z przyłączem 1") Zalety przyłącza wody 4 kompaktowa budowa > nadaje się także do bardzo małych pomieszczeń; 4 łatwy montaż i rozbudowa > wszystkie części są skręcane, brak połączeń klejonych; 4 wszystkie elementy łączące są z PVC > optymalna ochrona przed korozją. Zalety dozownika 4 precyzyjne dozowanie przy wszystkich natężeniach przepływu; 4 duży zakres dozowania; 4 wysokie natężenie przepływu; 4 długa żywotność i pewność użytkowania dzięki wysokiej jakości materiału (mała wrażliwość na różnorodne substancje chemiczne w przypadku regularnego czyszcze nia); 4 zestawy naprawcze do szybkiej wymiany części ulegających zużyciu.

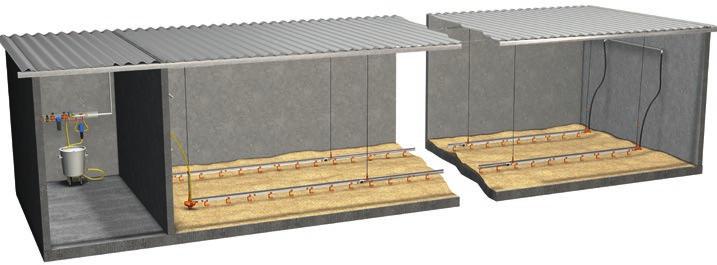

8 Zalecenia przy projektowaniu linia pojenia maks. odległość między punktami podwieszenia: 300 cm przyłącze wody z dozownikiem regulator ciśnienia z przepłukiwaniem odprowadzenie systemu przepłukiwania linii pojenia Uwaga: Dla brojlerów zalecamy jedną linię pojenia na każde 2,5 do 3,5 m szerokości kurnika. Zasadniczo należy montować przynajmniej jedną linię pojenia więcej niż linii paszowych. Dla niosek i stad rodzicielskich brojlerów zalecamy jedną linię pojenia na każde 5 do 7 m szerokości kurnika. Poidła smoczkowe Top i pomarańczowe Top stosowanie maks. 300 smoczków/regulator zalecana liczba ptaków na smoczek*: brojlery** kurki w odchowie (do 1,5 kg)** stado rodzicielskie brojlerów (0-18 tygodni) 10 kaczki (do 3,5 kg)** 8-12 SaniStar stosowanie maks. 450 smoczków/regulator zalecana liczba ptaków na smoczek*: brojlery** Smoczki wkręcane (50 i 100 ml) nioski (smoczek 50 ml) 8-10 stado rodzicielskie brojlerów (smoczek 100 ml) 10 Poidła dla indyków Penduval** odchów ptaków/miseczkę tucz indyczek ptaków/miseczkę tucz indorów ok. 20 ptaków/miseczkę Uwaga: Odchów indyków: 2 linie pojenia w kręgu do odchowu Tucz indyczek i indorów: 1 linia pojenia na 1 linię paszową CombiMaster stosowanie maks. 300 smoczków/regulator zalecana liczba ptaków na smoczek*: brojlery** Oprócz opisanych powyżej systemów pojenia oferujemy szeroką gamę poideł miseczkowych i odwracalnych. Nasi eksperci chętnie udzielą Państwu rad w tym zakresie. Dla osiągnięcia dobrych rezultatów i zachowania suchej ściółki, prosimy stosować się do naszych instrukcji montażu, użytkowania oraz konserwacji. Niemcy: Big Dutchman International GmbH Postfach Vechta Tel. +49(0) Fax -237 big@bigdutchman.de Poidła dzwonowe* JUMBO-T JUMBO-98 JUMBO-B zalecana liczba ptaków na poidło dzwonowe** indyki 2 do 25 kg indyki 0 do 12 kg stada rodzicielskie brojlerów i nioski brojlery pisklęta jednodniowe*** nr kat średnica (mm) wysokość całkowita (mm) wysokość obrzeża (mm) waga bez obciążnika (kg) 1,9 1 1,75 pojemność zbiornika obciążenia (l) 7-7 min. ciśnienie robocze (bar) 0,2 0,2 0,2 maks. ciśnienie robocze (bar) 0,5 0,5 0,5 optymalny stan wody w obrzeżu (mm) * W przypadku cięższych ptaków i gorących stref klimatycznych należy proporcjonalnie zmniejszyć liczę ptaków/ poidło. ** regulacje krajowe lub regionalne mogą narzucać inną liczbę ptaków *** tylko z pierścieniem USA: Big Dutchman, Inc. Tel bigd@bigdutchmanusa.com Brazylia: Big Dutchman (Brasil) Ltda. Tel bdbr@bigdutchman.com.br Rosja: OOO Big Dutchman Tel big@bigdutchman.ru Azja: BD Agriculture (Malaysia) Sdn. Bhd. Tel bdasia@bigdutchman.com Chiny: Big Dutchman (Tianjin) Livestock Equipment Co., Ltd. Tel bdcnsales@bigdutchman.com Big Dutchman Polska Sp. z o.o. ul. Sowia Tarnowo Podgórne tel fax biuro@ bigdutchman.pl Zastrzega się prawo do wprowadzania zmian technicznych. pl. 3/2015
