1 Centralny Ośrodek Sportu- Ośrodek Przygotowań Olimpijskich w Spale PROGRAM FUNKCJONALNO-UŻYTKOWY Nazwa zamówienia: REMONT HALI SPORTOWEJ WIELOFUNKCYJNEJ W COS OPO W SPALE Lokalizacja inwestycji: Spała, al.prezydenta Ignacego Mościckiego 6 Zamawiający: Kod wg CPV: Opracowanie: Centralny Ośrodek Sportu Ośrodek Przygotowań Olimpijskich w Spale, Spała, Al. Prezydenta Ign.Mościckiego 6, Inowłódz, Roboty budowlane w zakresie budowy obiektów sportowych ZESPOŁOWE: Piotr Gładysz, Adam Galicki, Jerzy Mierzwa Spała, wrzesień 2017r 1

2 SPIS ZAWARTOŚCI PROGRAMU: I. CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia str. 1) charakterystyczne parametry określające wielkość obiektu str. 2) aktualne uwarunkowania wykonania - właściwości funkcjonalne str. przedmiotu zamówienia 2. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia. 1) przygotowanie terenu budowy str. 2) wymagania szczegółowe str. 3) wymagana dokumentacja str. II. CZĘŚĆ INFORMACYJNA 1. Podstawy prawne 2. Materiały pomocnicze 2. Stan prawny nieruchomości 3. Załączniki 2

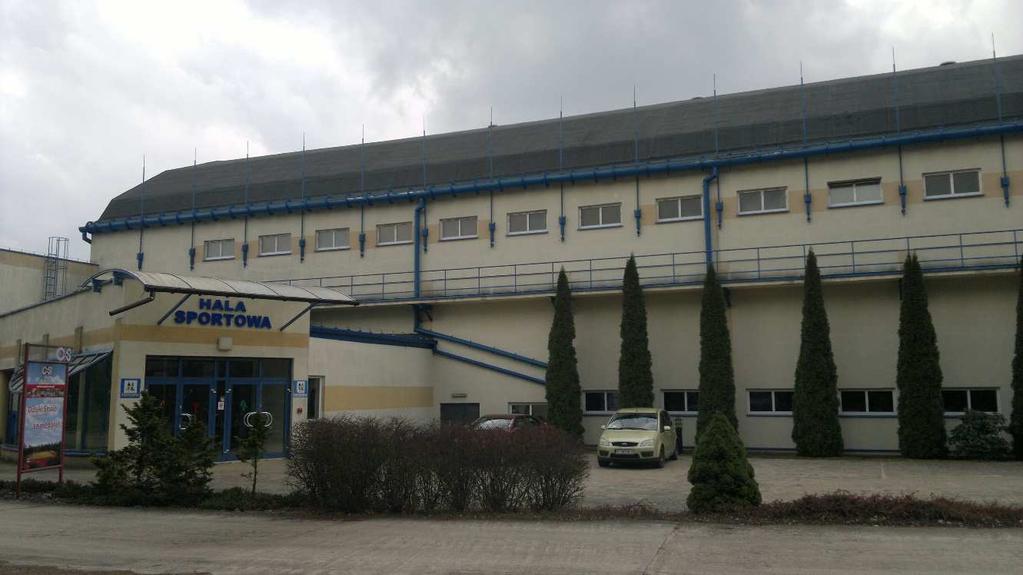

3 I. CZĘŚĆ OPISOWA 1. Opis ogólny zamówienia Przedmiotem zamówienia jest remont bieżący budynku hali sportowej wielofunkcyjnej w Ośrodku Przygotowań Olimpijskich w Spale. W zakresie zadania przewiduje się : 1) wymianę systemowej podłogi sportowej w hali do gier zespołowych, 2) malowanie pomieszczenia hali gier zespołowych, 3) wymianę opraw oświetlenia wewnętrznego w hali gier zespołowych oraz instalacji oświetlenia ewakuacyjnego w całym budynku, 4) wymianę wyposażenia sportowego, 5) remont sali do podnoszenia ciężarów Charakterystyczne parametry określające wielkość obiektu. Hala sportowa wielofunkcyjna jest jednym z podstawowych obiektów szkolenia sportowego w COS OPO w Spale. Budynek został oddany do użytkowania w roku 2000, od tego czasu w obiekcie nie były wykonywane żadne remonty ani gruntowne naprawy, poza bieżącymi pracami o charakterze konserwacji bieżącej. W budynku hali wielofunkcyjnej znajdują się następujące elementy funkcjonalne: - sala do gier zespołowych o wymiarach 48x36m, - sala do podnoszenia ciężarów duża o wymiarach 30x18m, - sala do podnoszenia ciężarów mała o wymiarach 11x10,5m, - sala do szermierki o powierzchni 854m 2, - siłownia o powierzchni 639m 2, -zespół pomieszczeń krikomory, -pomieszczenia sanitarno-szatniowe. 3

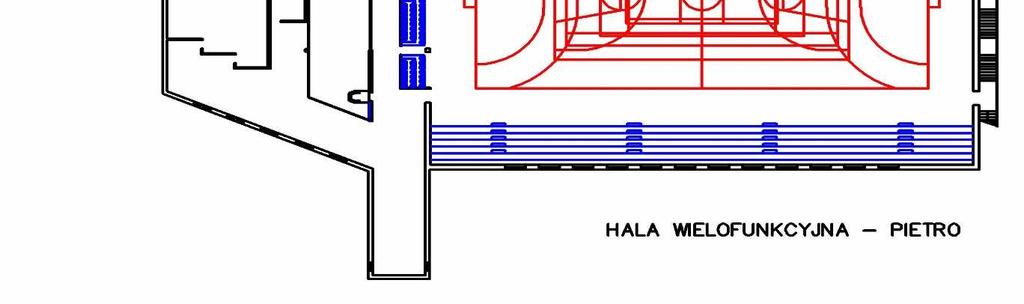

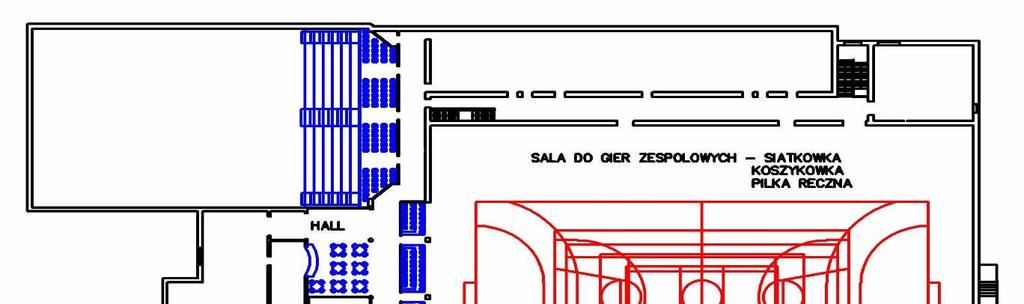

4 Podstawowe parametry techniczne dotyczące hali: Lp Charakterystyka parametru Wielkość 1. Powierzchnia zabudowy 4195,00 m2 2. Powierzchnia użytkowa 6574,00 m2 3. Kubatura 38950,00 m3 4. Powierzchnia dachów płaskich ok.2600,00 m2 5. Powierzchnia dachu w kształcie łuku: ok. 2000,00 m2 6. Powierzchnia elewacji budynku: ok. 2400,00 m Aktualne uwarunkowania i właściwości funkcjonalne wykonania przedmiotu zamówienia Aktualne wykorzystanie obiektu. Z obiektu korzystają następujące związki sportowe: Polski Związek Piłki Siatkowej Polski Związek Szermierki Polski Związek Podnoszenia Ciężarów Polski Związek Zapaśniczy Polski Związek Pięcioboju Nowoczesnego Polski Związek Koszykówki Polski Związek Piłki Ręcznej Polski Związek Piłki Nożnej Polski Związek Rugby Polski Związek Baseballu. Wiodącym użytkownikiem hali wielofunkcyjnej jest Polski Związek Piłki Siatkowej. Z bazy szkoleniowej Ośrodka korzystają przede wszystkim: Kadra narodowa A i B mężczyzn (stała baza pobytowa, centralne zgrupowania przed wszystkimi zawodami i rozgrywkami międzynarodowymi), Kadra narodowa kobiet (pobyty doraźne), Reprezentacje innych państw przybywające na zaproszenie PZPS, Szkoła Mistrzostwa Sportowego PZPS, Szkolenie klubowe. Na bazie Ośrodka odbywają się liczne zgrupowania, rozgrywki i turnieje, jak np. coroczne Turnieje Nadziei Olimpijskich, rozgrywki ligowe SMS, turnieje Szkolnych Ośrodków Siatkarskich, kampy siatkarskie itp. Na przestrzeni ostatnich kilku lat wykorzystanie OPO w Spale przez PZPS kształtowało się na poziomie ok osobonoclegów rocznie, ilość organizowanych zgrupowań centralnych wynosiła ok rocznie. Ośrodek w Spale oferuje warunki na najwyższym poziomie jakie oczekiwane są od tego typu obiektów. 4

5 Aktualne uwarunkowania techniczne obiektu. a). Podłoga sportowa sali do gier zespołowych. Podłoga na sali do gier zespołowych jest użytkowana nieprzerwanie od 2000r. Z roku na rok pojawia się coraz więcej przypadków zarwania podłogi, co jest niebezpieczne dla osób korzystających z obiektu. Podłoga wykonana jest z panela szwedzkiego, oparta na podwójnym legarowaniu. W ciągu ostatnich lat już kilkakrotnie wykonywane były doraźne, miejscowe naprawy (wymiany) uszkodzonych paneli i zarwanego legarowania. Uszkodzenia takie powstają w szczególności w miejscach dynamicznego wyskoku zawodników do piłki i opadania z dużej wysokości (zagrywka, atak). Miejscowe naprawy rozwiązują problem tylko chwilowo i nie gwarantują pełnego bezpieczeństwa dla użytkowania wyczynowego, bowiem panele wymieniane na zasadzie miejscowej wstawki nie są w prawidłowy sposób powiązane z całością podłogi, zostaje naruszone rozwiązanie systemowe, co powoduje ograniczoną żywotność tak wykonanej naprawy, szybkie odnawianie problemu oraz nie do końca właściwe warunki treningowe ( wstawki mają nieco inne parametry wytrzymałości czy poślizgu nawierzchni). Prace remontowe będą polegały na kompletnym demontażu całej podłogi, jej utylizacji (bądź sprzedaży) i wykonaniu nowej podłogi systemowej. Część paneli- po przeglądzie i selekcji- zostanie wykorzystana przy remoncie sali podnoszenia ciężarów. b) Oświetlenie hali gier zespołowych i oświetlenie ewakuacyjne. W hali do gier zespołowych aktualnie zainstalowane są oprawy oświetleniowe z lampą metalohalogenkową HPI-T Plus 400W zamontowanych według projektu z czerwca 1997 r. Oprawy te są już stare, przegrzane i często się psują. Dodatkowo tak jak wszystkie wysokoprężne lampy wyładowcze, również lampy MH nie osiągają swojego pełnego strumienia świetlnego natychmiast po zapłonie. Czas ich stabilizacji wynosi od kilku do 15 minut. W tym okresie osiągają one 90% pełnych parametrów świetlnych. Podobnie, gdy lampa działa już przez dłuższy okres i zostanie wyłączona, nie może być natychmiast włączona powtórnie. Zanim możliwy będzie powtórny zapłon wyładowania, jarznik musi ostygnąć. Dla tradycyjnych lamp z elektrodą zapłonową, czas ponownego zapłonu może dochodzić do 15 minut lub nawet więcej. Wadą tych źródeł światła jest również efekt stroboskopowy, który negatywnie wpływa na postrzeganie przedmiotów będących w ruchu. Trwałość użytkowania tych źródeł światła wynosi zaledwie 6000h. Powoduje to konieczność ich częstej wymiany, która z punktu widzenia użytkownika jest bardzo kłopotliwa i generuje koszty związane z rozstawianiem rusztowania na dużą wysokość, przepychaniem go pod każdą lampę w celu jej wymiany, zaangażowaniem dużej ilości osób do wykonywania tych prac, oraz wysokie koszty zakupu samych lamp. Obiekt jest wyłączony w tym czasie z użytkowania na czas wykonywania prac remontowych. W lampach MH z elektrodą zapłonową strumień świetlny ulega zmniejszeniu do 5

6 około 65 % wartości początkowej po 40 % trwałości znamionowej. Eksploatacja lamp MH do kresu ich trwałości zwiększa prawdopodobieństwo pęknięcia jarznika. Powoduje to niebezpieczeństwo eksplozji bańki zewnętrznej, narażające użytkowników na spadające odłamki szkła. Dlatego lampy MH powinny być wymieniane grupowo, jeszcze przed wygaśnięciem. Lampy MH mogą także w istotny sposób zmieniać barwę promieniowania z czasem eksploatacji. Jarzniki lamp MH są źródłem promieniowania UV szkodliwego dla skóry i oczu człowieka. Dlatego w przypadku, gdy bańka zewnętrzna uległa zniszczeniu, a jarznik działa nadal, lampy powinny być bezwzględnie wymieniane. W roku zdarza się, że trzeba kilkukrotnie rozstawiać rusztowanie w celu naprawy opraw i wymiany ich źródeł. Zastosowanie dobrych opraw oświetleniowych LED ma wiele zalet w stosunku do istniejących i tak na przykład znacznie zmniejszy się zużycie energii elektrycznej, a co za tym idzie pobór prądu, co w przypadku naszego obiektu sportowego ciągle rozbudowywanego jest bardzo istotne z punktu widzenia zapotrzebowania na moc i ograniczenia jej wielkością zainstalowanego transformatora 630 kva w stacji transformatorowej. Do zalet można zaliczyć bardzo dużą sprawność, skupiona wiązka światła, dzięki czemu diody LED nie potrzebują odbłyśnika, brak uderzenia prądowego przy włączeniu, bardzo długa żywotność, odporność na uszkodzenia, łatwość sterowania i niska temperatura pracy. Oświetlenie ewakuacyjne wykonane jest zgodnie z projektem z czerwca 1997 r. i norm w tamtym czasie obowiązujących. Obecnie oprawy awaryjne są w złym stanie technicznym ze względu na ich wiek, a dodatkowo instalacja, same oprawy i ich rozmieszczenie w wyżej wymienionym obiekcie nie spełniają aktualnych norm dotyczących oświetlenia awaryjnego. W w/w obiekcie wymagania określające wartości minimalne, które powinny spełniać systemy oświetlenia awaryjnego nie są zachowane (PN-EN1838, PN-EN1838: , PN-EN60598, PN-EN50172:2005, Dz.U. z 2016 r. poz.191, certyfikaty CNBOP i inne). Podczas kontroli stanu bhp i ppoż przeprowadzonej w marcu 2017r przez COS Warszawa postawione zostało zalecenie wykonania nowego oświetlenia. Należy zaprojektować i wykonać nową instalację oświetlenia awaryjnego i ewakuacyjnego. Budynki i obiekty budowlane, a przede wszystkim obiekty użyteczności publicznej, muszą być wyposażone w urządzenia przeciwpożarowe i wykonane zgodnie z projektem uzgodnionym pod względem ochrony przeciwpożarowej przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych zgodnie z aktualnie obowiązującymi normami i przepisami. 6

7 c) Estetyka obiektu- stan powłok malarskich w sali gier zespołowych. Ściany sali do gier zespołowych pomalowane są farbą emulsyjną w kolorze jasnym. W zasadzie na ścianach nie ma widocznych uszkodzeń mechanicznych, spękań i zarysowań. Występuje natomiast naturalne zużycie powłok, miejscowe otarcia i zabrudzenia, kolorystyka jest wyblakła. Na ścianach sali zamontowane są drabinki gimnastyczne i inne urządzenia sportowe - kosze do gry w koszykówkę- oraz elementy wentylacji mechanicznej. d). Wyposażenie sali do gier zespołowych. Wraz z remontem pomieszczenia sali do gier zespołowych należy dokonać wymiany niektórych elementów wyposażenia sportowego, które z uwagi na długoletnie, intensywne użytkowanie nie spełnia już współczesnych wymogów i właściwych parametrów technicznych. W szczególności należy wymienić: Kotary dzielące salę na 3 boiska treningowe (2 kpl.), Tablica wyników dla gier zespołowych wraz z instalacjami (2kpl.), Bandy okalające centralne boisko piłki siatkowej podczas oficjalnych rozgrywek, Przenośna syntetyczna podłoga sportowa do rozgrywek piłki siatkowej. Kotary dzielące boisko wykonane są z ciężkiej tkaniny, podwieszonej na stalowych linkach i rozsuwanych poprzez ręczne przeciąganie. Jest to niezwykle przestarzałe (wręcz staroświeckie) rozwiązanie, które w dodatku od pewnego czasu stało się niebezpieczne, zdarzały się bowiem przypadki zerwania stalowych linek podtrzymujących kotary przy dużym naprężeniu, grożąc uderzeniem w przebywające na sali osoby. Przyczyną takich zdarzeń jest prawdopodobnie zwiększenie ciężaru kotar (osiadanie kurzu i pyłu) oraz wypracowanie (zmęczenie materiału) stalowych linek obciążonych kotarami. Tablice wyników oparte na technologii rozwiązań technicznych sprzed blisko 20 lat są już przestarzałe, kłopotliwe w użytkowaniu a przede wszystkim brak jest dostępu do części zamiennych w przypadku awarii wyświetlaczy. Bandy okalające boisko centralne używane są podczas oficjalnych rozgrywek (mecze I ligi SMS, sparingi Kadry narodowej i in.). Będące w użytkowaniu bandy zostały wykonane sposobem gospodarczym, z płyt wiórowych na stalowej konstrukcji (!). Są niezwykle uciążliwe w użytkowaniu (rozstawianie i składanie ciężkich elementów wymaga dużego wkładu pracy), powodują zarysowania parkietu i w żaden sposób nie przystają do wizerunku takiego obiektu. Przenośna syntetyczna podłoga sportowa siatkarska, rozkładana jest w czasie zgrupowań Kadry Narodowej Juniorów i Seniorów PZPS. Zakupiona została ponad 15 lat temu. Sposób magazynowania jest bardzo niebezpieczny dla samej podłogi, gdyż zrulowana rolka waży około 200kg, a więc w trakcie postawienia jej w pionie ciężar powoduje nacisk na obrzeża danego paska, przez co po rozłożeniu boiska z rolek, na łączeniach powstają nierówności tzw. brzuchy. Dodatkowo doszło do rozwarstwienia i nie ma możliwości jej sklejenia, przez co straciła swoje podstawowe 7

8 właściwości sprężystości. Wraz z nową wykładziną należy zapewnić systemowe regały do przechowywania wykładziny i maszynę do jej rozwijania. e). Sala podnoszenia ciężarów. W budynku hali wielofunkcyjnej znajdują się dwie sale (siłownie) przeznaczone wyłącznie do potrzeb podnoszenia ciężarów. Duża sala (pow. ok.540m 2 ) wyposażona jest w 14 pomostów do podnoszenia ciężarów, z czego 3 umiejscowione są w strefie podwyższenia podłoża w stosunku do całej sali ok. 35cm (tzw. pomost centralny). Z uwagi na specjalistyczne przystosowanie i wyposażenie pomosty ciężarowe w podłodze- w chwili obecnej nie ma możliwości innego wykorzystania sali. W ostatnim okresie czasu dosyć wyraźnie zmniejszyło się wykorzystanie obiektów dedykowanych podnoszeniu ciężarów z uwagi na ogólny regres w tej dyscyplinie sportu. Zapotrzebowanie na zgrupowania ogranicza zarówno PZPC, jak i sport klubowy. Uzasadnione jest podjęcie działań dających możliwość wykorzystania Sali przez inne dyscypliny sportowe. 2. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 2.1. Przygotowanie terenu budowy Wymagania szczegółowe w zakresie funkcjonalnym, konstrukcyjnym i architektonicznym. a). Wymiana podłogi sportowej w sali do gier zespołowych. Podstawowe wymogi nowej podłogi systemowej: 1. Nawierzchnia musi zapewniać wysoki poziom amortyzacji wstrząsów i jednolitą charakterystykę odbicia piłki. 2. Nawierzchnia podłogi składa się z desek trójwarstwowych z fabrycznym lakierem (np. klon, buk, dąb), klamrowanych do legarów, rozstaw legarów co 28 cm, 3. System dwóch warstw legarów ze sklejki drewna brzozowego, przekładki elastomerowe rozdzielające każde miejsce styku legarów nachodzących na siebie o grubości 10mm, legary 224x60x2,2 cm 4. Pianka PU 10-12mm na całości podłogi, 5. Folia paroszczelna polietylenowa, 6. Po montażu musi być utrzymana wentylacja podłogi. Systemowa podłoga sportowe musi spełniać wymagania obowiązującej normy EN halowe nawierzchnie sportowe oraz normy DIN 18032:2. Wymagany certyfikat: FIBA oraz opinia PZPS o spełnianiu wymagań do gry w piłkę siatkową na poziomie treningowym i oficjalnych rozgrywek międzynarodowych. Klasyfikacja ogniowa na cały system podłogi. 8

9 W zakresie remontu ogólnego pomieszczenia sali do gier zespołowych należy wykonać następujące roboty: demontaż ze ścian drabinek gimnastycznych dwukrotne malowanie ścian farbą emulsyjną w kolorze jasnym dwukrotne malowanie farbą olejną drzwi, wystających ze ściany elementów wentylacji mechanicznej i konstrukcji stalowej budynku. ponowny montaż drabinek gimnastycznych b) Remont oświetlenia hali gier zespołowych i oświetlenia ewakuacyjnego. Oprawy na hali do gier zespołowych. Na hali do gier zespołowych należy w miejsce opraw metalohalogenkowych 400W zamontować oprawy LED dużej mocy. Należy wykonać symulację i obliczenia w programie dialux lub relux w celu uzyskania odpowiedniego natężenia oświetlenia (wymagane natężenie oświetlenia 1000 lx). Należy uwzględnić również współczynnik zapasu i spadek strumienia świetlnego pod koniec okresu cyklu pracy opraw (przyjąć współczynnik nie większy niż 0,8). Żywotność nominalna opraw LED powinna być nie mniejsza jak h. Współczynnik oddawania barw Ra 80 i wskaźnik szczególny R9>0. Barwa światła 4000K. Wymaga się, aby oprawy oświetleniowe z LED spełniały wymagania dla odbiorników zaliczanych do klasy C wg normy PN-EN : Kompatybilność elektromagnetyczna (EMC), Część 3-2: Poziomy dopuszczalne emisji harmonicznych prądu. Oprawy oświetleniowe powinny być wyposażone w układy optyczne, które mają za zadanie odpowiednio kształtować rozsył światłości całej oprawy, tak aby była ona zdolna realizować normatywne wytyczne w zakresie oświetlania danej przestrzeni. Główną przyczyną spadku strumienia świetlnego i skrócenia trwałości LED jest ciepło wytwarzane na złączu półprzewodników (złącze "p-n"). Należy więc wybrać oprawy w których będzie dobrze odprowadzane ciepło poprzez odpowiednie radiatory i których konstrukcja będzie zakryta uniemożliwiająca gromadzenie się kurzu między ożebrowaniem radiatora. Odporność udarowa na uderzenia piłką min. (IK8 IK10). Oprawy ewakuacyjne na hali do gier zespołowych o mocy 6W(620lm lub 900lm) z własnym zasilaniem (wbudowanym akumulatorem) z optyką uniwersalną do wysokości (8-12)m, autotest, odporna na uderzenia piłką. Oprawy przeznaczone na korytarze z własnym zasilaniem (wbudowanym akumulatorem) z optyką do oświetlania drogi ewakuacyjnej. Oprawy ( w pobliżu punktu pierwszej pomocy, w pobliżu każdego urządzenia przeciwpożarowego i przycisku alarmowego, w pobliżu osprzętu ewakuacyjnego dla osób niepełnosprawnych, w pobliżu miejsc schronienia i punktów przycisków alarmowych dla osób niepełnosprawnych) z optyką uniwersalną i zgodnie z norma PN- EN 18-38:2013, PN-EN 50172:2005P. 9

10 Oprawy awaryjne w łazienkach IP65. Oprawy przy wszystkich wyjściach awaryjnych kierunkowe. Na zewnątrz przy wyjściach ewakuacyjnych oprawy z grzałką np. ETE3W+HTR25. W projekcie należy uwzględnić odpowiednie natężenie oświetlenia ewakuacyjnego i tak: w osi drogi ewakuacyjnej natężenie oświetlenia ewakuacyjnego musi wynosić min.1lx, oświetlenie strefy otwartej >60m 2 min.>0,5 lx oświetlenie urządzeń p. poż. Przycisków alarmowych, punktów pierwszej pomocy, w pobliżu osprzętu ewakuacyjnego dla osób niepełnosprawnych min. 5lx. W większości pomieszczeń w obiekcie (korytarze, hole, siłownia) instalację elektryczną należy przewidzieć w przestrzeni międzysufitowej. c). Wyposażenie sali do gier zespołowych. Kotary dzielące boiska w hali gier zespołowych, opuszczane i podnoszone elektrycznie, sterowane pilotem z systemem podnoszenia do góry (2 komplety). W górnej części wykonane z siatki polipropylenowej, dolna część (do wys. 3m) tkanina nieprzezroczysta. Tablica wyników dla gier zespołowych wraz z instalacjami (2kpl.): Profesjonalne tablice do wszystkich gier halowych, umożliwiające obsługę gier halowych: koszykówka, siatkówka, piłka ręczna, halowa piłka nożna. Możliwość wyświetlania nazw zespołów i reklam (wczytywanie z laptopa za pomocą połączenia USB). Zegar czasu gry i punkty uzyskane przez każdą z drużyn wielkość cyfr około 30cm. Obudowa aluminiowa malowana lakierem proszkowym na czarno z antyrefleksyjną płytą czołową odporną na uderzenia piłki. Tablica wyposażona jest w głośna syrenę pneumatyczną, posiada wyjście telewizyjne z kopią aktualnego stanu tablic dla potrzeb transmisji TV zawodów sportowych. Tablica wyposażona w pulpit sterowniczy i pełne wyposażenie stołu sekretarza wg przepisów FIBA. Bandy okalające centralne boisko piłki siatkowej: elementy band wykonane z laminatu poliestrowego zbrojonego, charakteryzującego się dużą wytrzymałością oraz odpornością na uderzenia. Element bandy posiada sznurkowy system łączenia. Parametry band: - wymiary: długość 200cm, wysokość minimum 50cm; - waga do 10kg; - materiał: wzmocnione włókno szklane; - kolor: biały - ilość: 40 szt (40x2m = 80m) Dodatkowo wózek do przewozu band wykonany ze stali lakierowany proszkowo na kolor niebieski, od wewnątrz rama wózka podklejona filcem, wyposażony w 4 koła skrętne, w tym dwa z hamulcem (2 szt). Możliwość przewiezienia około 30 elementów band. 10

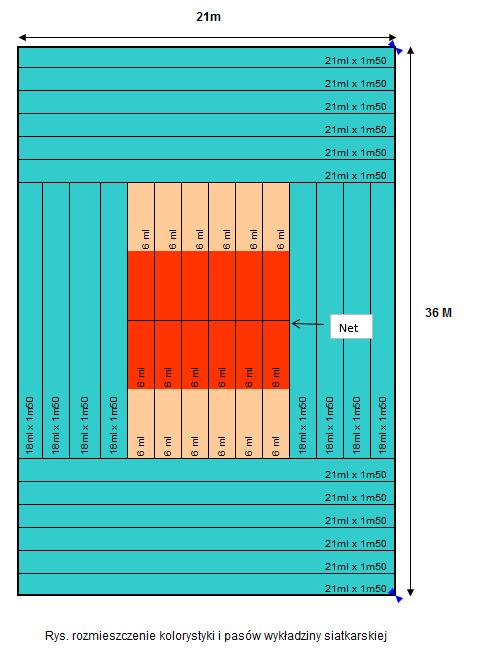

11 Przenośna syntetyczna podłoga sportowa do rozgrywek piłki siatkowej: Przenośna syntetyczna podłoga sportowa siatkarska na bazie pianki i tworzywa PCV wersja mobilna/przenośna, posiadająca certyfikaty IHF, EHF, FIBA, FIVB Official Aproved oraz pozytywną opinię PZPS. Podłoga składa się z 3 kolorów: Terracota, Coral i Teal (pole ataku 3m, pole gry 18x9m [minus pole ataku] i obrzeża boiska). Nawierzchnia rulonowa. Powierzchnia: 21x36m System magazynowania nawierzchni mobilnej na który składa się: urządzenie do nawijania i odwijania wykładziny o szerokości 150 cm, wózek, 6 kpl. stojaków z 5 rurami każdy, do magazynowania wykładzin, 2 kpl. wyciągarek, 2 nasadki. Wraz z systemem należy dostarczyć przyrząd typu DF do podklejania wykładziny. 11

12 d). Sala podnoszenia ciężarów. W zakresie remontu przewiduje się w szczególności wykonanie uniwersalnej podłogi sportowej na całej powierzchni sali, co umożliwi wykorzystanie obiektu do wielu innych potrzeb, w szczególności jako obiekt treningowy dla sportów walki. Aktualnie nie ma w Ośrodku wystarczającej bazy dla tych dyscyplin, warunki treningowe zabezpieczane są w innych obiektach (nawet na hali lekkoatletycznej). Na potrzeby remontu podłogi w tym pomieszczeniu przewiduje się wykorzystanie paneli uzyskanych z demontażu podłogi w hali gier zespołowych (po selekcji). Takie rozwiązanie znacząco obniży koszty całego remontu. W sali podnoszenia ciężarów przewiduje się następujący zakres robót: Skucie betonu o wys. 35cm podwyższony podest18m x 7,75 Wylewki wyrównujące na powierzchni jw., Nowa podłoga na całej hali- systemowa podłoga sportowa na legarach, przekrój i rozstaw legarów dostosowany do istniejącego podłoża oraz do nawierzchni z paneli sportowych. Jako nawierzchnię należy wykorzystać panele parkietowe z rozbiórki w hali gier zespołowych, po selekcji i wybraniu najlepszych jakościowo. Istniejące pomosty ciężarowe należy zachować (za wyjątkiem pomostu centralnego - w miejscu wyburzonego podestu). Cyklinowanie i trzykrotne lakierownie wykonanej podłogi, Miejscowe naprawy tynków w miejscu wyburzenia podestu, Malowanie ścian, Wykonanie nowych drzwi aluminiowych zewnętrznych: 1,40 x2,90m demontaż oraz montaż, drzwi ciepłe zewnętrzne, pełne (wymiana konieczna z uwagi na wyburzenie pomostu i obniżenie wysokości pomieszczenia), Jw.- drzwi wewnętrzne 1,50 x 2,20 -demontaż oraz montaż, drzwi zimne wewnętrzne pełne (wymiana konieczna z uwagi na wyburzenie pomostu i obniżenie wysokości pomieszczenia). 2.3.Materiały powierzone przez Inwestora. Całość materiałów niezbędnych do realizacji remontu Wykonawca robót dostarczy w swoim zakresie. Inwestor nie przewiduje przekazywania żadnych materiałów na potrzeby realizacji zamówienia. Do wykonanie podłogi w sali podnoszenia ciężarów należy zastosować nową konstrukcję nośną (legarowanie) oraz wykorzystać panele podłogowe z demontażu w hali gier zespołowych. Zastosować panele najlepszej jakości po starannej selekcji Wymagana dokumentacja projektowa: Wykonawca opracuje dokumentację projektową obejmującą wszystkie branże 12

13 wchodzące w skład planowanego remontu. Wykonawca opracuje także Specyfikacje Techniczne Wykonania i Odbioru Robót. Dla robót budowalnych niezbędny zakres dokumentacji obejmuje: Projekty wykonawcze, Specyfikacje Techniczne Wykonania i Odbioru Robót Dla robót instalacyjnych w zakresie oświetlenia należy dodatkowo sporządzić odpowiednie obliczenia źródeł światła w odpowiednim, specjalistycznym programie obliczeniowo-projektowym. Planowane do wykonanie roboty mają charakter remontu i w związku z tym nie jest wymagane uzyskiwanie pozwolenia na budowę. art. 29 ust.2 pkt 1) ustawy Prawo budowlane. II. CZĘŚĆ INFORMACYJNA 1. Podstawy prawne 1. Ustawa Prawo Budowlane z dnia 7 lipca 1994r. (tekst jednolity: Dz. U poz ze zm.), 2. Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z dn. 15 czerwca 2002.z późn. zm.) 3. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202 poz.2072), 4. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz. U. z 2003r. Nr 169 poz.1650), 5. Rozporządzenie Ministra Spraw Wewnętrznych i administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. z 2003r.nr 121 poz.1137), 6. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80, poz. 563). 2. Stan prawny nieruchomości 1. Nieruchomość objęta zakresem opracowania działka nr 54/7- jest własnością Centralnego Ośrodka Sportu w Warszawie, akt notarialny Repertorium nr 477/2011 z dn Księga wieczysta: PT1T/ /3, Sąd Rejonowy w Tomaszowie Mazowieckim 3. Dane z ewidencji gruntów: tereny rekreacyjno-wypoczynkowe, dz.54/7 13

14 3. ZAŁĄCZNIKI 1. Dokumentacja fotograficzna. 14
