1 527/PL/5 KABINY PRYSZNICOWE

2 spis treści 2/PL specyfikacja Belice shower Piawa shower Simeto shower Tanaro shower Baltea shower Savio WALK-IN shower szkło szkło TIMELESS okucia przy projektowaniu

3 3/PL specyfikacja realizacja do 4 tygodni SZKŁO --bezpieczne szkło hartowane, grubość 8mm --krawędzie polerowane --wysoko wytrzymała antykorozyjna powłoka TIMELESS nakładana przed hartowaniem --niezmienne walory estetyczne --wyższy poziom przejrzystości --znikoma ilość śladów wieloletniego użytkowania --łatwość czyszczenia NA WYMIAR --projektowane indywidualnie dla Klienta --nieograniczone możliwości wymiarowe --dopasowanie do każdego wnętrza --możliwość uwzględnienia istniejących linii --szeroki wybór układów tafli szkła --drzwi wnękowe, zabudowy narożne, półokrągłe, wolnostojące --ekspresowa wycena przy podawaniu wymiarów, w programie edesign WIPER edition OKUCIA --zawiasy, uchwyty, relingi --mosiężne, wykończenie POLER lub SZLIF --elegancki i ponadczasowy design --otwieranie dwu lub jednostronne --regulacja punktu zero --osłony maskujące na śruby montażowe --domykanie na ostatnich centymetrach --opcja z uszczelkami lub bez do wyboru SZKŁO SZKŁO ŚCIANA ŚCIANA

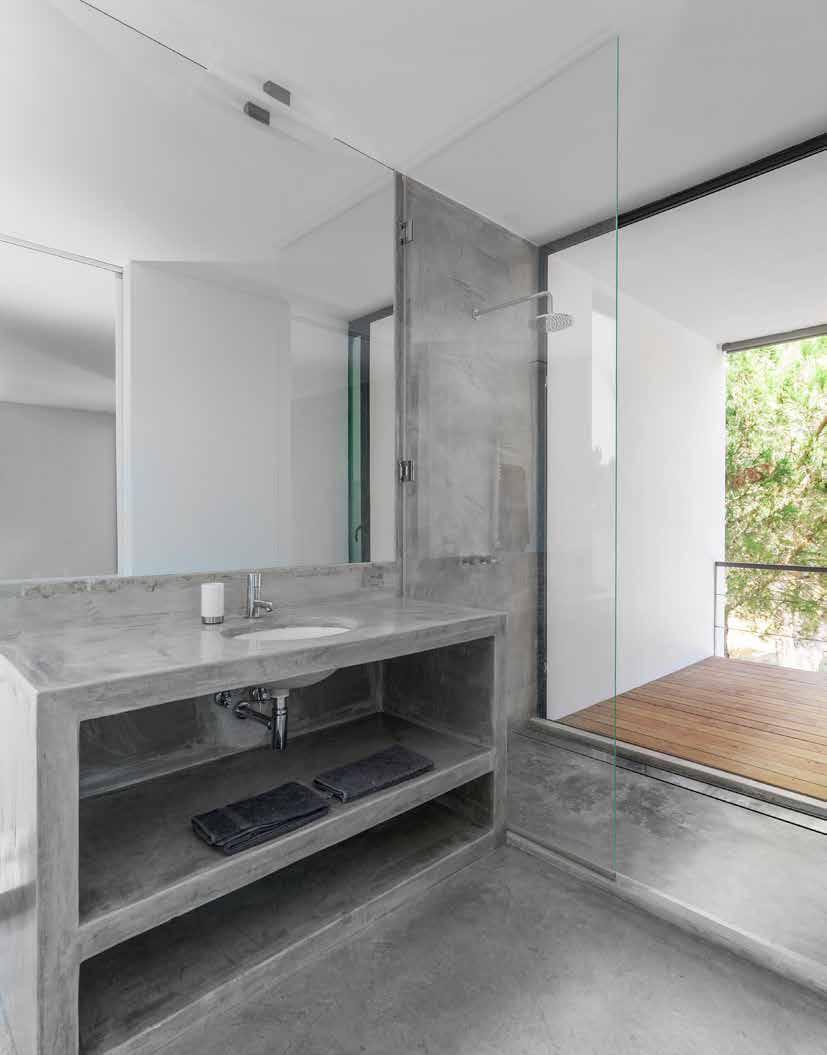

4 Belice shower Kabina Belice to drzwi prysznicowe z systemem samodomykającym. Mogą być również zastosowane we wnęce prysznicowej o różnym kształcie i rozmiarze.

5 5/PL Belice shower 1_01 1_02 1_03 1_21 1_41 1_61 1_81 9_23 Tabela dostępnych okuć dla I-shower model kabiny ORIGINAL PUR PREMIUM ROMANA FIT PREMIUM HS CROSSOVER CL CROSSOVER PUR ATLANTICA CL QUADRATO INDOOR FLEXIBLE 1_01 1_02 1_03 1_21 1_41 1_61 1_81 9_23

6 Piawa shower Kabina Piawa to kabina narożna, jedno lub dwudrzwiowa. Nadaje się zarówno do mniejszych jak i większych przestrzeni.

7 7/PL Piawa shower 2_01 2_02 2_05 2_06 2_21 2_22 2_42 2_61 2_81 Tabela dostępnych okuć dla L1-shower model kabiny ORIGINAL PUR PREMIUM ROMANA FIT PREMIUM HS CROSSOVER CL CROSSOVER PUR ATLANTICA CL QUADRATO INDOOR FLEXIBLE 2_01 2_02 2_05 2_06 2_21 2_22 2_42 2_61 2_81

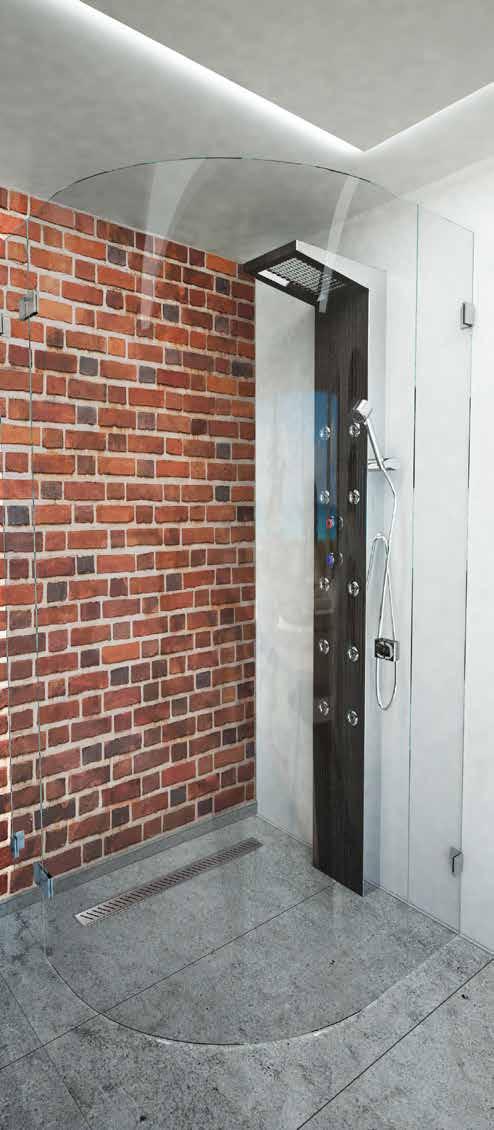

8 Simeto shower Kabina Simeto to kabina narożna, jedno lub dwudrzwiowa. Szklane drzwi po skosie lub po łuku pozwalają zaoszczędzić miejsce. Idealnie nadaje się zarówno do małych jak i średnich łazienek.

9 9/PL Simeto shower 5_01 5_21 5_23 szkło gięte dostępne w poniższych rozmiarach: szkło gięte dostępne w poniższych rozmiarach: R szkła R brodzika L H R szkła R brodzika L 1, L 2 H R R H H 6_01 L 6_21 L 1 L 2 Tabela dostępnych okuć dla L2-shower model kabiny ORGINAL PUR PREMIUM ROMANA FIT PREMIUM HS CROSSOVER CL CROSSOVER PUR ATLANTICA CL QUADRATO INDOOR FLEXIBLE 5_01 5_21 5_23 6_01 6_21

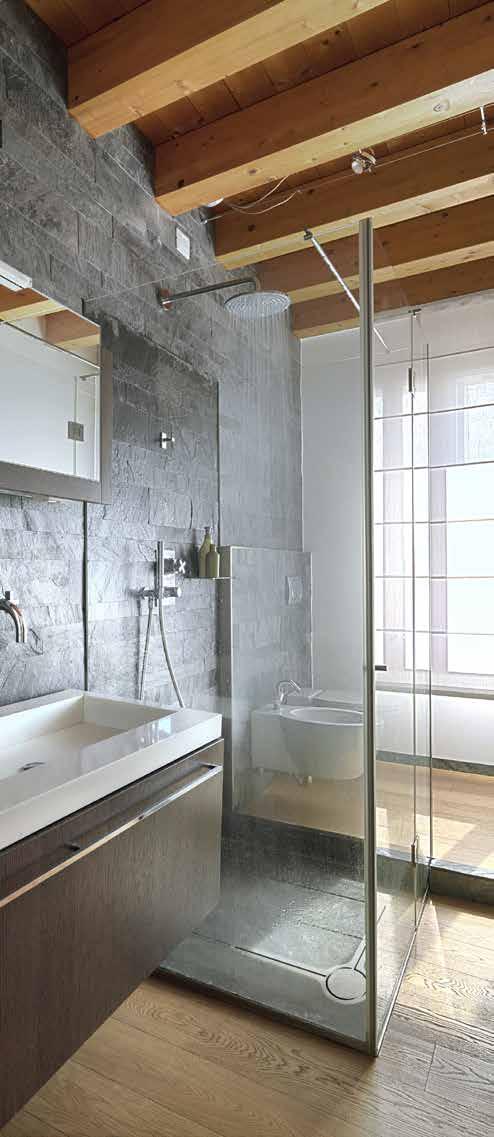

10 Tanaro shower Kabina Tanaro z mechanizmem drzwiowym jednym bokiem przylega do ściany. Wykorzystuje wysokiej jakości zawiasy z systemem samodomykającym. Doskonałe rozwiązanie dla większych przestrzeni.

11 11/PL Tanaro shower 3_01 3_02 3_21 szkło gięte dostępne w poniższych rozmiarach: R szkła R brodzika L H R H 6_31 L Tabela dostępnych okuć dla C-shower model kabiny ORIGINAL PUR PREMIUM ROMANA FIT PREMIUM HS CROSSOVER CL CROSSOVER PUR ATLANTICA CL QUADRATO INDOOR INDOOR 3_01 3_02 3_21 6_31

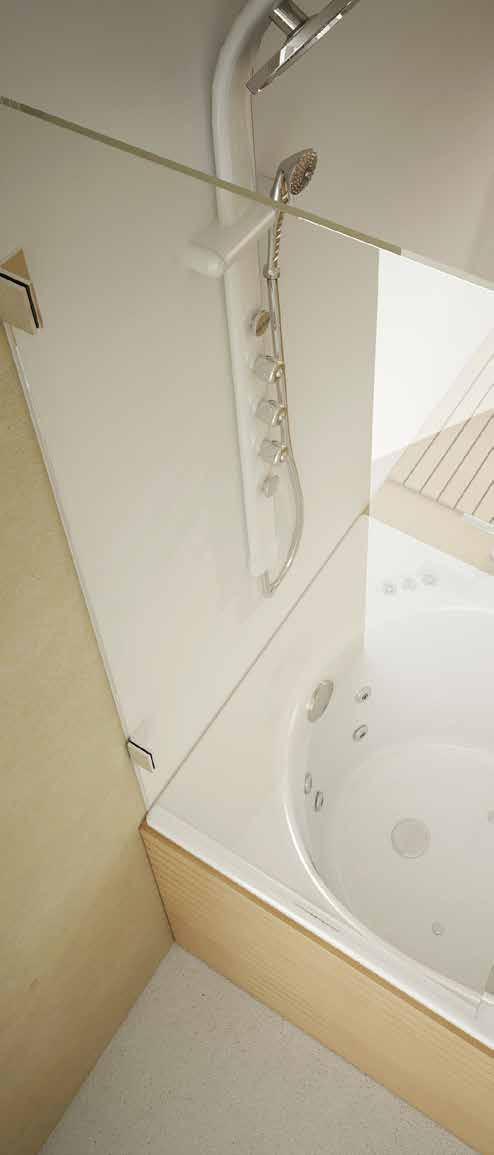

12 Baltea shower Baltea to rozwiązanie dla tych, którzy nie chcą rezygnować z wanny. System pozwala na montaż kabiny równolegle z wanną, tworząc dwie niezależne, ale połączone jednostki, lub na zamontowanie szklanego panelu, który izoluje resztę łazienki przed wodą.

13 13/PL Baltea shower 7_02 7_21 7_42 8_01 8_03 8_41 Tabela dostępnych okuć dla B-shower model kabiny ORIGINAL PUR PREMIUM ROMANA FIT PREMIUM HS CROSSOVER CL CROSSOVER PUR ATLANTICA CL QUADRATO INDOOR FLEXIBLE 7_02 7_21 7_42 8_01 8_03 8_41

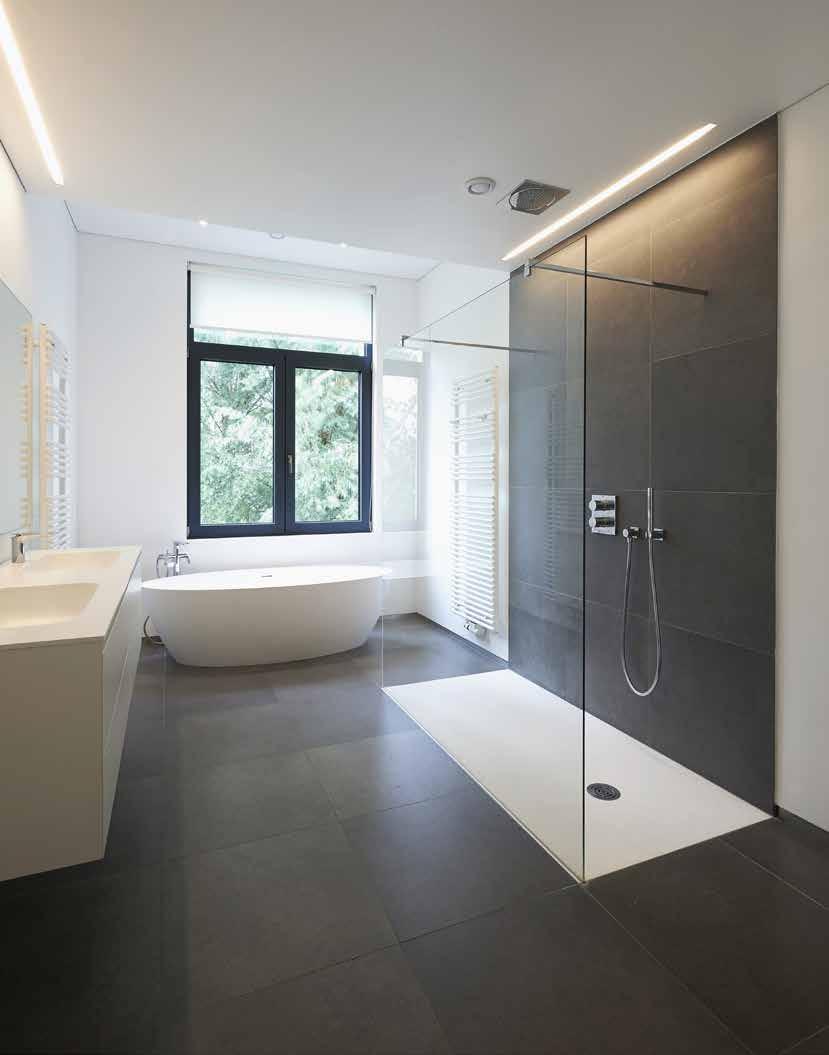

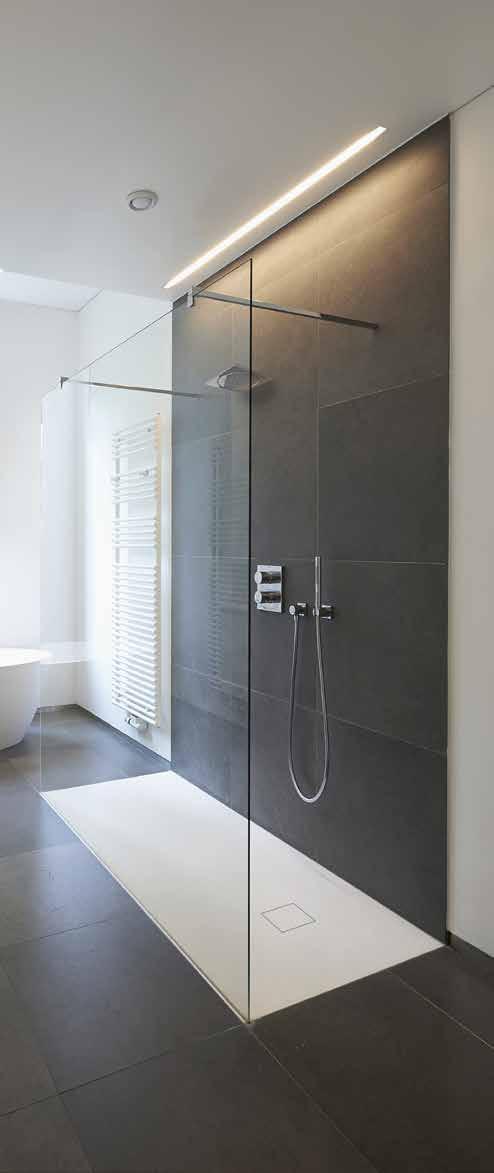

14 Savio WALK-IN shower Rozwiązanie Savio WALK-IN to połączenie elegancji i prostoty. Można użyć jednej, dwóch lub trzech tafli. Idealne rozwiązania dla większego, nowoczesnego wnętrza.

15 15/PL Savio WALK-IN shower 7_10 7_20 7_30 7_50 7_60 7_70 7_80 Tabela dostępnych okuć dla WALK-IN model kabiny ORIGINAL PUR PREMIUM ROMANA FIT PREMIUM HS CROSSOVER CL CROSSOVER PUR ATLANTICA CL QUADRATO INDOOR FLEXIBLE 7_10 7_20 7_30 7_50 7_60 7_70 7_80

16 szkło Szkło stosowane w budownictwie musi być szkłem bezpiecznym, produkowanym zgodnie ze standardami zgodnymi z obowiązującymi normami. Na rynku dostępna jest szeroka gama szkieł: bezbarwnych czy o zabarwieniu (zieleń, grafit, błękit) oraz dekoracyjnych, ornamentowych. W kabinach prysznicowych Wiper, stosowane jest szkło hartowane termicznie, bezbarwne z naniesioną powłoką TIMELESS, gr. 8mm, produkowane na bazie szkła Planiclear (str. 18). Wiper gwarantuje eliminację ryzyka spontanicznych spękań szkła, każdorazowo szkło poddawane jest testowi HST (str. 17).

17 17/PL zastosowanie szkła szkło hartowane Szkło hartowane (ESG) to szkło poddane dodatkowej obróbce termicznej hartowaniu. Taka obróbka powoduje wzrost odporności szkła na uderzenia, obciążenia mechaniczne oraz pęknięcia spowodowane naprężeniami termicznymi. Hartowane szkło ma bardzo twarde powierzchnie zewnętrzne i miękki rdzeń. Powstałe w wyniku tego naprężenia w strukturze szkła powodują w czasie rozbicia rozpadnięcie się tafli szklanej na niewielkie kawałki o tępych krawędziach, zmniejszających ryzyko zranienia. Szkło hartowane jest ok. 5 razy mocniejsze od zwykłego. TEST HST Możliwość wyboru koloru i faktury szkła* Tafle szkła hartowane posiadają minimalną wadę, wynikającą z ryzyka samoistnego spękania (poprzez obecność siarczku niklu i zmianę jego objętości w procesie hartowania). Wybiegamy w przyszłość! Wszystkie tafle szkła w kabinach prysznicowych Wiper podawane są dodatkowej obróbce testowi HST (Heat Soak Test). HST polega na umieszczeniu zahartowanego szkła wewnątrz specjalnej komory i podnoszeniu temperatury szkła do ok. 290ºC w celu przyśpieszenia procesu przemiany fazowej siarczku niklu. W ten sposób szkło zawierające siarczek niklu pęka w komorze wygrzewania. W ten sposób eliminujemy ryzyko pęknięcia tafli szkła podczas transportu, montażu oraz po zamontowaniu. bezbarwne zwykłe MASTER CARRE** satynowe * za dopłatą ** inne rodzaje na zapytanie grafitowe** Sposoby czyszczenia i częstotliwość Do mycia należy używać czystej wody o niskim poziomie mineralizacji i zwykłych środków czyszczących (nie zasadowych, bez fluoru) dostępnych w handlu. Po umyciu całą powierzchnię szyb należy osuszyć. Stosowane narzędzia nie powinny rysować szkła ani ewentualnej powłoki na szkle, należy stosować miękkie materiały, np. z mikrowłókien. Aby zachować piękny i estetyczny wygląd szkła należy dbać o prawidłową i regularną konserwację, w zależności od stopnia zabrudzenia. DOPUSZCZALNE WADY W POLU WIDZENIA SZKŁA (poza pasem brzegowym wyrobu o szerokości 20 mm) W pasie brzegowym dopuszczalne są ubytki masy szklanej o wymiarze do 5 mm i grubości do 10% grubości nominalnej szkła. Narożniki szyb mogą posiadać dodatkowe odchylenia wymiarowe +/- 2 mm. WADA SZYBA Wady dopuszczalne dla wyrobów zawierających szybę z powłoką punktowe od 2,0 do 3,0 mm rysy do 75 mm i grubości większej niż 0,2 mm Wady dopuszczalne dla wyrobów zawierających szybę wielowarstwową punktowe* od 1,0 do 3,0 mm liniowe powyżej 30 mm Wady dopuszczalne dla pozostałych wyrobów ze szkła punktowe wtrącenia ciał obcych większe niż 0,5 mm wg PN-EN liniowe o długości max 15 mm, grubości większej niż 0,2** mm i łącznej długości: pęcherze zamknięte mniejsze od 2 mm do 1 m mm 2 pod warunkiem, niedopuszczalne do 2 m 2 że miejscowe 2 45 mm 3 1 sztuka / m 2 zagęszczenie nie stanowi niedopuszczalne od 2 do 8 m 2 widocznego 3 1 powyżej 5 m 2 50 mm 5 zaburzenia powyżej 8 m mm 5 Zgodnie z obowiązującymi normami, ocenę wizualną szkła prowadzi się przy pionowej pozycji szkła, z odległości min. 2 m (szyby powlekane min. 3 m), na tle matowego szarego ekranu, przy jasnym, naturalnym, rozproszonym oświetleniu. Opis znajduje się w normach PN-EN ISO , PN-EN Wady szyb widoczne w tych warunkach podlegają ocenie na zgodność z określonymi w normach. * wady punktowe mniejsze od 0,5 mm nie są brane pod uwagę. Wady od 0,5 mm 1,0 mm nie mogą występować w skupisku, czyli minimum cztery wady w odległości do 200 mm od siebie dla szyb dwuwarstwowych) ** zarysowania włosowate dozwolone, ale nie w skupiskach.

18 TIMELESS TIMELESS to antykorozyjne szkło, które zostało opracowane z myślą o zastosowaniach w kabinach prysznicowych. Szkło SGG TIMELESS składa się z wysoko przeziernego szkła SGG PLANICLEAR, na które naniesiono praktycznie niewidoczną powłokę, dzięki temu jest bardzo przezroczyste.

19 19/PL ZASTOSOWANIE Szkło SGG Timeless zostało opracowane z myślą o zastosowaniach w kabinach prysznicowych. Można je stosować w parawanach prysznicowych, kabinach prysznicowych lub parawanach nawannowych. Szkło jest trwale zabezpieczone przed korozją, dzięki czemu wraz z upływem czasu nie zmienia zabarwienia i zachowuje atrakcyjny wygląd. Woda spływa po powierzchni szkła, co ogranicza powstawanie osadów kamienia i zacieków. Wszelkie ślady użytkowania są łatwiejsze do usunięcia w porównaniu ze standardowym szkłem niepowlekanym. odporne na korozję 00:00 00:00 10:00 10:00 wytrzymałość Powłokę SGG Timeless otrzymuje się przez magnetronowe nanoszenie warstwy tlenków metali o wysokiej wytrzymałości, w specjalistycznym procesie przemysłowym (próżniowe napylanie katodowe), dopiero później (w odróżnieniu od innych podobnych produktów na rynku) jest poddawana procesowi hartowania. Tak otrzymana powłoka jest bardzo trwała, nie traci swoich właściwości z upływem czasu. Właściwości antykorozyjne szkła prysznicowego SGG Timeless są gwarantowane przez okres 10 lat. szkło jest odporne na korozje, pozostaje przezroczyte mimo codzienngo użytkowania odporne na korozję wysoki poziom korozji, białe zamglenia na szkle właściwości OPTYCZNE Powłoka nie jest przyciemniana ani refleksyjna, szkło zachowuje wygląd szkła przezroczystego. Przepuszczalność światła wynosi 89%, obicie światła strona szklana/strona powlekana 10% (wartości zmierzone zgodnie z normą EN410). szkło jest odporne na korozję, pozostaje przezroczyte mimo codzienngo użytkowania łatwe do czyszczenia wysoki poziom korozji, białe zamglenia na szkle konserwacja Szkło SGG Timeless powinno być regularnie czyszczone. Do czyszczenia można używać miękkiej ściereczki i wody, lub ściągaczki. Dozwolone jest korzystanie ze środków czyszczących, zwykle stosowanych do czyszczenia szkła prysznicowego. Nie należy używać środków czyszczących zawierających cząsteczki ścierne ani narzędzi ściernych. Należy unikać jakichkolwiek środków czyszczących zawierających kwas lub takich, które w jakikolwiek sposób mogłyby uszkodzić powierzchnię szkła lub okuć. Odnośnie okuć szczególną uwagę należy zwrócić na to, aby podczas czyszczenia nie używać żadnych przedmiotów powodujących zarysowania, nie należy też czyścić ich parą wodną, która może usunąć olej w okuciach. Poza tym okucia są bezobsługowe. szybkie i łatwe w czyszczeniu nawet na sucho osad z kamiena i mydła są trudniejsze do oczyszczenia gładkie w powiększeniu x1000 zgodność z normami powłoka z tlenków metali zabezpiecza powierzchnię, szkło nie bieleje, kamień i zabrudzenia nie przylegają, jest łatwiejsze do czyszczenia mimo regularnego czyszczenia na powierzchni szkła pojawiają się białe szorstkie plamy, w których gromadzi się kamień i zanieczyszczenia Szkło SGG TIMELESS jest zgodne z nastepującymi normami: EN14428 Kabiny prysznicowe wymygania funkcjonalności metody badań, EN1096 (klasa A) Szkło w budownictwie Szkło powlekane. niewielkie ślady osadu woda spływa szybko ze szkła pozostawiając bardzo mało śladów osadu kamienia liczne ślady osadu kamienia

20 okucia Proponujemy wiele systemów okuć produkcji niemieckiej firmy KL-megla do konstrukcji pryszniców. W zależności od wymagań funkcjonalności i designu, można opracować bardzo różne koncepcje. Wszystkie elementy okuć KL-megla wykonane są z wysokiej jakości materiałów: lity mosiądz lub stal nierdzewna i przekraczają ilość cykli otwierania i zamykania wymaganą przez normy DIN, co najmniej pięciokrotnie! Wszystkie systemy okuć KL-megla przeszły pozytywnie testy normalizacyjne oraz posiadają odpowiednie certyfikaty.

21 21/PL regulacja punktu zero RODZAJE POWIERZCHNI* Zawiasy, których używamy bazują na nowoczenej technologii, dzięki czemu możliwa jest regulacja punktu zero. Punkt jest regulowany po montażu kabiny, wtedy można to zrobić najdokładniej. Sposoby czyszczenia i konserwacja W większości przypadków do czyszczenia, wystarczy miękka ściereczka, tkanina z mikrofazy lub gąbka zwilżona wodą ze środkiem do zmywania. Do czyszczenia powierzchni polerowanych można stosować środki przeznaczone do szkła czy luster. Na rynku dostępne są środki do czyszczenia stali nierdzewnej (np. WURTH, 3M). Należy unikać środków szorstkich i trących (szczególnie stalowych, które mogą spowodować zarysowania), środków czyszczących zawierających kwas (lub takich, które w jakichkolwiek sposób mogłyby uszkodzić powierzchnię szkła lub okuć). Odnośnie okuć szczególną uwagę należy zwrócić na to, aby podczas czyszczenia nie używać żadnych przedmiotów powodujących zarysowania, nie należy też czyścić ich parą wodną, która może usunąć olej w okuciach. Poza tym okucia są bezobsługowe. CHROM POLEROWANY NIKIEL *inne rodzaje wykończenia na zapytanie okucia do drzwi wahadłowych* ORIGINAL System ORIGINAL jest wyposażony w sprawdzoną i dotychczas niezrównaną technikę w mniejszym formacie. Zawiasy są wyposażone w dwustronne osłony, dzięki czemu śruby są praktycznie niewidoczne. Konstrukcja ma prosty i nowoczesny charakter. System, jest pierwszym, z możliwością regulacji punktu zero. Konstrukcja ma prosty i nowoczesny charakter. Delikatnie fazowane krawędzie. PUR System PUR to wyjątkowo szczelne zawiasy. Jego czyste linie i charakterystyczny kształt przyciągają uwagę. Posiada regulację punktu zero. PREMIUM PREMIUM to połączenie prostej formy i wysokiej funkcjonalności. Zawiasy są wyposażone w dwustronne osłony, dzięki czemu śruby są praktycznie niewidoczne. Posiada regulację punktu zero. *mogą mieć również funkcję jednostronnego otwierania, uzyskaną dzięki zastosowaniu odpowiednich uszczelek

22 22/PL ROMANA ROMANA to tradycyjny obłe kształty. Funkcjonalność i dbałość o szczegóły jest tu bliska perfekcji. Posiada regulację punktu zero. FIT FIT wyposażone w dwustronne osłony, dzięki czemu śruby są praktycznie niewidoczne. Posiada regulację punktu zero. okucia do drzwi jednostronnie otwieranych System to klasyczny dizajn, który zapewnia komfort i elastyczność. Zawiasy posiadają uszczelniające profile magnetyczne. Wokonane z wysokiej jakości mosiądzu. PREMIUM PREMIUM idealnie nadaje się do systemów składanych drzwi. Posiada regulację punktu zero. HS Klasyczna linia HS ma sprawdzony mechanizm podnoszenia. Wykonana jest z wysokiej jakości mosiądzu. CROSSOVER CL System CROSSOVER CL jest wyposażony w sprawdzony mechanizm podnoszenia. Od strony wewnętrznej kabiny zawias jest zlicowany z powierzchnią szkła, co ułatwia utrzymanie czystości (fazowane otwory w szkle). Posiada regulację punktu zero. CROSSOVER PUR System CROSSOVER PUR to bardzo ascetyczny kształt. Wyposażony jest w sprawdzony mechanizm podnoszenia. Wykonany jest z wysokiej jakości mosiądzu.

23 23/PL ATLANTICA Atlantica to kwintesencja luksusu, ponadczasowe kontury połączone z dbałością o szczegóły. Wykonane są z wysokiej jakości mosiądzu. Zawiasy są wyposażone w dwustronne osłony, dzięki czemu śruby są praktycznie niewidoczne. Icetec wyróżnia perfekcyjne wykończenie, równocześnie użyteczność i możliwość regulacji. Wykonane są z wysokiej jakości stali nierdzewnej, w wykończeniu szlif. CL CL od strony wewnętrznej kabiny zawias jest zlicowany z powierzchnią szkła, co ułatwia utrzymanie czystości (fazowane otwory w szkle). Wykonany z wysokiej jakości stali nierdzewnej. QUADRATO QUADRATO to bardzo klasyczny wygląd połączony z małymi rozmiarami, które nie zaburzają funkcjonalności. Posiada regulację punktu zero. okucia do drzwi przesuwnych INDOOR INDOOR zawiera zestaw dwóch suwaków, które pozwalają na ciche i lekkie przesuwanie drzwi. Dzięki specjalnej konstrukcji szkła z wycięciem na uchwyty prowadzące, ilość elementów jest maksymalnie ograniczona, co powoduje niespotykane dotychczas walory estetyczne. FLEXIBLE FLEXIBLE zawiera zestaw dwóch suwaków, które pozwalają na ciche i lekkie przesuwanie drzwi, połączone z solidną jakością prowadnicy ze stali nierdzewnej w wykończeniu szlif.

24 akcesoria Wszystkie akcesoria wykonane są z wysokiej jakości mosiądzu lub stali nierdzewnej w wykończeniu szlif lub poler. Na zapytanie i za dopłatą dostępne są również inne rodzaje wykończenia powierzchni. Relingi stabilizujące Dla usztywnienia zabudowy szklanej kabiny, stosuje się relingi stabilizujące. W ofercie znajdują się relingi o przekrojach okrągłych jak i kwadratowych, aby jak najlepiej dopasować je do pozostałych okuć kabiny. Uchwyty do drzwi W ofercie znajdują się gałki okrągłe fi 30mm oraz kwadratowe 30x30mm. Inne dostępne są na zapytanie. Pozostałe Wśród szerokiej gamy pozostałych elementów do kabin prysznicowych znajdują się również uchwyty pionowe do drzwi, uchwyty na ręczniki itp. Uszczelki i progi W celu uszczelnienia kabiny i ewentualnego ograniczenia wyciekania wody, stosuje się uszczelki nasuwane na szkło lub przyklejane do krawędzi szkła. Za pomocą konkretnego rodzaju uszczelki ustala się np. kierunek otwierania drzwi. Uszczelki wykonane są z tworzywa silikonowego. Pod drzwiami prysznicowymi stosuje się próg, aluminiowy lub bardzo subtelny ze szkła akrylowego. Istnieje również możliwość maksymalnego ograniczenia stosowania uszczelek (np. szczelina przy ścianie 3mm), jednak należy wtedy liczyć się z minimalnymi wyciekami wody poza kabinę prysznicową, ale uzyskujemy bardzo czystą formę zabudowy.

25 SPECYFIKACJA OKUĆ 25/PL model kabiny ORIGINAL PUR PREMIUM ROMANA FIT PREMIUM HS CROSSOVER CL CROSSOVER PUR ATLANTICA CL QUADRATO INDOOR FLEXIBLE otwieranie jednostronne na zewnątrz otwieranie jednostronne do wewnątrz otwieranie dwustronne system drzwi przesuwnych idealne dla rozwiązań harmonijkowych regulacja punktu zero uszczelka w całości (bez cięcia przy okuciach) zawiasy unoszące uchwyty zlicowane z szybą nachodzące na siebie drzwi automatyczne domykanie domykanie na ostatnich centymetrach dwustronne osłony regulowane poziomo lub pionowo możliwość montażu bez uszczelek uszczelka w zawiasie TÜV +CE certyfikaty potwierdzające zgodność z normą DIN max wymiary drzwi [mm] 1000 x x x x x x x x x x x x x x x x x 2250 max waga drzwi [kg] cecha dotyczy danego okucia cecha nie dotyczy danego okucia

26 PRZY PROJEKTOWANIU Przed zakupem kabiny, w trakcie planowania jej w łazience, polecamy rozważyć kilka kwestii, które pomogą uniknąć problemów. Dla państwa wygody oferujemy porady profesjonalistów przy wyborze idealnego rozwiązania.

27 PRZY PROJEKTOWANIU 27/PL projektowanie na wymiar Możemy zaproponować kilkadziesiąt opcji w oparciu o sześć podstawowych układów zabudowy dopasowanych do indywidualnych potrzeb klienta. Projektowanie na wymiar pozwala na dostosowanie kabiny do indywidualnego wnętrza: poziomo i pionowo (np. poprzez dostosowanie wysokości kabiny do linii płytek). Przy projektowaniu zalecamy założenie spadku brodzika 1 1,5 cm. W kabinie bez uszczelek przy podłodze lub progu, zaleca się spad zaczynający się 5 10 cm przed drzwiami kabiny. Wstępna wycena przy podawaniu wymiarów, w programie edesign WIPER edition. wycena Do wyceny został specjalnie przygotowany program edesign WIPER edition we współpracy firmy Wiper z KL-megla. Program edesign pozwala użytkownikom w kilku prostych krokach zaprojektować, wycenić i zamówić kabinę prysznicową dostosowaną do indywidualnych potrzeb klienta (wg. układu i wymiarów), wraz z potrzebnymi elementami do jej montażu (zawiasy, uchwyty, uszczelki) z oferty firmy KL-megla. Aby zainstalować edesign, należy pobrać plik instalacyjny ze strony w zakładce do pobrania. OFERTA DLA KLIENTA WIPER Sp. z o.o., ul Wyliczenie edesign / (c) KL-Megla GmbH WIPER Sp. z o.o., ul Wyzwolenia 27 poczta@wiper.pl Mikołów, Polska Oferta dla klienta Milano Original [1-21] Dane: Nr zamówienia: 22 [Anna Kowalska] Strona: 1 z 2 Informacja o kliencie Nr zamówienia : 22 Typ szkła ESG 8mm Nazwa klienta Anna Kowalska Ulica Adres Telefon Wyliczenie edesign / (c) KL-Megla GmbH Wyzwolenia 27 poczta@wiper.pl Mikołów, Polska Oferta dla klienta Milano Original [1-21] Dane: Nr zamówienia: 22 [Anna Kowalska] Strona: 2 z 2 Komentarz Cena montażu 1-21 : Uszczelnienie Próg Lewe Prawe Zawiasy: Milano Original / chrom Ilość Nr artykułu Opis Milano Original shower door hinge / glass-wall 90º Door knob / double sided, diameter 32 mm Magnetic profile 180 / length: 2010 mm, for 6 and 8 mm glass Bulb seal / length 2010mm, for 8 mm glass Bottom wipe with drip rail 135 / length: 2010 mm, for 8 mm glass Shower door threshold / length: 1800 mm Szkło: ESG 8mm Wymiary szkła Waga x 1979 x 8 [mm] 19.0 [KG] 2 Drzwi 480 x 1979 x 8 [mm] 19.0 [KG] Waga całkowita 38.0 [KG] Cena (netto) Podsumowanie Cena [PLN] VAT Razem [PLN] [PLN] edesign projekty kabin na wymiar, (c) KL-Megla GmbH Zamówienie potwierdzone: edesign projekty kabin na wymiar, (c) KL-Megla GmbH

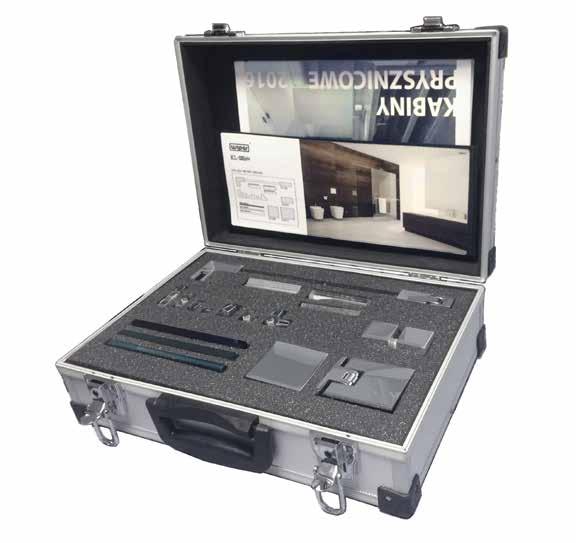

28 zapytaj o wzornik WIPER Sp. z o.o. ul. Wyzwolenia Mikołów +48 (32) poczta@wiper.pl

29

30 OPEN SPACE Dbając o naszych klientów zapewniamy pomoc profesjonalnych doradców.

31 RYNIENKI PRYSZNICOWE W naszej ofercie posiadamy również rynienki i odpływy prysznicowe. Przeznaczone są do stosowania w nowoczesnych rozwiązaniach architektonicznych kabin prysznicowych, co pozwala na swobodny dobór kształtu kabiny oraz wykończenia powierzchni podłogi. Zastosowanie rynienek lub wpustów pozwala na rezygnację z progu przy wejściu do kabiny oraz wpływa na poprawę estetyki wizualnej pomieszczenia. Wszystkie elementy odwodnienia wykonane są z wysokiej jakości certyfikowanej stali nierdzewnej co gwarantuje trwałość, odporność na korozję i niezmienny wygląd w trakcie użytkowania.

32 27/PL classic, premium CLASSIC i PREMIUM to podstawowe linie odpływów liniowych i punktowych (PREMIUM dodatkowo jest zaopatrzona w stalowy kołnierz izolacyjny). Dostępne są w 6 wzorach (w tym PURE do wyklejenia płytkami) i 3 wykończeniach (poler, szlif, mat). Długości standardowe rynienek [cm]: 50, 60, 70, 80, 90, 100, 110, 120. PREMIUM SLIM PREMIUM SLIM to rozwinięcie linii PREMIUM. Rynienka jest wąska, kratka ma tylko 58 mm. W zestawie jest syfon ze stali nierdzewnej SMART TRAP z systemem Easy Clean o przepustowości 38 l/min, dzięki niemu wysokość przy zabudowie do kołnierza to 58 mm. INVISIBLE INVISIBLE to wizualnie minimalistyczny odpływ liniowy. Wykonany jest z wysokiej jakości stali nierdzewnej. Zabudowana rynienka jest całkowicie niewidoczna, jedyne co widzimy, to szczeliny w posadzce, przez które odpływa woda. Rozwiązanie to polecamy dla posadzek wykonanych z materiałów, które można po docięciu, estetycznie obrobić. ELITE ELITE to seria nowoczesnych odpływów liniowych z kołnierzem izolacyjnym. Rynienki posiadają nowy, opatentowany syfon ze stali nierdzewnej SMART TRAP i systemem Easy Clean. Charakteryzują się niską wysokością zabudowy: 64 mm do kołnierza; regulowaną wysokością ramki: 8 12 mm (opcja do 50 mm dla grubych posadzek) oraz nowoczesnym designem: szerokość kratki 34 mm. EYE-DRAIN Rynienki prysznicowe Eye-drain to odwodnienie o całkiem nowym kształcie, jego delikatna smukła linia, pozwala na osiągnięcie oryginalnych efektów wizualnych, jednocześnie zapewniają one najwyższej jakości funkcjonalność oraz praktycznie nieograniczoną trwałość. Eye-drain to nowatorska koncepcja odpływu prysznicowego klasy PREMIUM. Doskonale komponuje się z posadzkami mozaikowymi oraz powierzchniami z dużych płyt kamiennych. WIPER SHOWERBASE Produkt zawiera płytę XPS z przyklejoną matą uszczelniającą, rynnę prysznicową wraz z maskownicą oraz odpowiedni syfon odpływowy McAlpine. Podstawowe zalety WIPER SHOWERBASE to: stuprocentowa, podwójna hydroizolacja, wyprofilowany spad w kierunku rynienki odpływowej, doskonała przyczepność kleju do warstwy wierzchniej płyty, twardość warstwy wierzchniej pozwalająca na klejenie nawet bardzo drobnych mozaik, wysoka izolacja akustyczna, zwiększony wymiar maty w stosunku do płyty pozwalający na dobre uszczelnienie.

33 5/PL OPEN SPACE Q ŁATWA INSTALACJA DOBRA JAKOŚĆ WYTRZYMAŁOŚĆ ŁATWE CZYSZCZENIE STAL NIERDZEWNA HYDROIZOLACJA

34 model kabiny ORIGINAL PUR PREMIUM ROMANA FIT PREMIUM HS CROSSOVER CL CROSSOVER PUR ATLANTICA CL QUADRATO FLEXIBLE INDOOR model kabiny ORIGINAL PUR PREMIUM ROMANA FIT PREMIUM HS CROSSOVER CL CROSSOVER PUR ATLANTICA CL QUADRATO FLEXIBLE INDOOR model kabiny ORIGINAL PUR PREMIUM ROMANA FIT PREMIUM HS CROSSOVER CL CROSSOVER PUR ATLANTICA CL QUADRATO FLEXIBLE INDOOR 1_01 1_02 1_03 1_21 1_41 1_61 1_71 1_81 9_23 1_01 1_02 1_03 1_21 1_41 1_61 1_71 1_81 9_23 1_01 1_02 1_03 1_21 1_41 1_61 1_71 1_81 9_23

35 PRYSZNICOWE /PL/2KABINY

36 PRYSZNICOWE /PL/2KABINY

37 PRYSZNICOWE /PL/2KABINY

38 PRYSZNICOWE /PL/2KABINY

39 PRYSZNICOWE /PL/2KABINY

40 24/PL AKCESORIA Uchwyty do drzwi Gałki do drzwi wykonane są z wysokiej jakości mosiądzu, o wielu wykończeniach powierzchni, analogicznie jak w przypadku pozostałych okuć. W ofercie znajdują się gałki okrągłe fi 30mm oraz kwadratowe 30x30mm. Relingi stabilizujące Dla usztywnienia zabudowy szklanej kabiny, stosuje się relingi stabilizujące. Analogicznie jak w przypadku gałek do drzwi, w ofercie znajdują się relingi o przekrojach okrągłych jak i kwadratowych, aby jak najlepiej dopasować je do pozostałych okuć kabiny prysznicowej. Wykonane są z mosiądzu lub stali nierdzewnej, w zależności od powierzchni wykończenia. Uszczelki i progi W celu uszczelnienia kabiny i ewentualnego ograniczenia wyciekania wody, stosuje się uszczelki nasuwane na szkło lub przyklejane do krawędzi szkła. Za pomocą konkretnego rodzaju uszczelki ustala się np. kierunek otwierania drzwi. Uszczelki wykonane są z tworzywa silikonowego, które po pewnym czasie mogą stać się nieatrakcyjne, lekko zabrudzone, to nie stanowi problemu, gdyż uszczelki można łatwo wymienić. Pod drzwiami prysznicowymi stosuje się próg, aluminiowy lub ze szkła akrylowego. Istnieje również możliwość maksymalnego ograniczenia stosowania uszczelek (np. szczelina przy ścianie 3mm), jednak w tym przypadku Klient powinien liczyć się z minimalnymi wyciekami wody poza kabinę prysznicową. Pozostałe Wśród szerokiej gamy pozostałych elementów do kabin prysznicowych znajdując się również uchwyty pionowe do drzwi, uchwyty na ręczniki itp.
