Bezpieczeństwo. Pilkington T Szkło Hartowane

Transkrypt

1 Bezpieczeństwo Pilkington T Szkło Hartowane

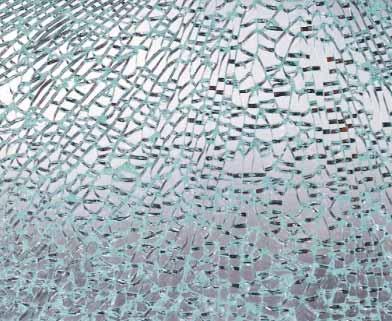

2 Oferta Pilkington IGP to: najwyższa jakość konkurencyjne ceny sprawna obsługa krótkie terminy realizacji dostawy do klienta własnym transportem Pilkington T Szkło Hartowane Bezpieczne Sposób wytwarzania Pilkington T jest produktem najwyższej jakości Pilkington T Szkło Hartowane Bezpieczne powstaje w wyniku termicznej obróbki szkła płaskie- oraz z wymaganą dla szkła bezpiecznego drobną o odpowiednim poziomie naprężeń wewnętrznych go. Tafle szkła podgrzewa się do około 640 C, strukturą odłamków (tzw. siatka spękań). a następnie gwałtownie chłodzi zimnym powietrzem. Wytwarza się w ten sposób układ wewnętrznych naprężeń, zmieniających właściwości użyt- Budownictwo szkło na fasady budynków i szkle- Zastosowanie kowe szkła. Dzięki temu Pilkington T jest szkłem nie strukturalne, drzwi i ściany szklane, wypełnienia o podwyższonej wytrzymałości mechanicznej, a po balustrad i balkonów, przeszklenia dachów, świetlików i ogrodów zimowych, osłony i szyby w obiek- jego rozbiciu powstają drobne kawałki szkła o tępo zakończonych krawędziach, co znacznie zmniejsza tach sportowych, szpitalach, szkołach, ekrany ryzyko zranienia. akustyczne przy ulicach i autostradach. Pilkington T charakteryzuje się wysoką wytrzymałością mechaniczną (na uderzenie i na zginawe, regały szklane, kabiny prysznicowe. Elementy wyposażenia wnętrz ścianki działonie), 3-4 razy wyższą niż zwykłe szkło oraz Sprzęt gospodarstwa domowego szyby do wysoką odpornością na naprężenia termiczne piekarników, kuchenek, lodówek. i gwałtowne zmiany temperatury (do 200 K). Przemysł meblowy szafki kuchenne, przeszklenia mebli, regały szklane, blaty do stołów. Produkcja Motoryzacja szyby płaskie do samochodów, Pilkington IGP produkuje szkło hartowane na tramwajów, autobusów, ciężarówek i ciągników. supernowoczesnej linii do hartowania poziomego. Komputerowe sterowanie pozwala dobrać odpowiednie parametry hartowania dla każdego rodzaju szkła, zapewnić ścisłą kontrolę temperatury, stabilność i powtarzalność procesu. Piec poziomy gwarantuje doskonałe właściwości powierzchni i zachowanie rygorystycznych wartości tolerancji. Obróbka powoduje jednak niewielkie zniekształcenia powierzchni szkła, zwane zwykle pofalowaniem od rolek. Zniekształcenia te są nieuniknionym efektem obróbki i nie należy ich traktować jako wad, pod warunkiem że nie przekraczają dopuszczalnych wartości określonych w odpowiednich normach. Siatka spękań

3 Oferujemy Pełny zakres technologiczny obróbki szkła przed hartowaniem, wycinanie prosto i krzywoliniowych kształtów ze szkła, zatępianie, szlifowanie i fazowanie krawędzi, wiercenie otworów. Kompletne szklane elementy drzwi i ścianek działowych do systemów DORMA, GEZE itp. Szyby zespolone z szyb hartowanych we wszelkich konfiguracjach. Pilkington T laminowany. Hartowanie szkła powierzonego. Uwagi Pilkington T nie może podlegać żadnej dalszej obróbce (szlifowanie, cięcie, fazowanie, wiercenie), toteż wszystkie życzenia Klientów dotyczące wymiarów i kształtów szkła hartowanego, występujących w nim nacięć i otworów oraz obróbki krawędzi muszą być zgłoszone w zamówieniu i wykonane przed procesem hartowania. Średnica otworów w szkle hartowanym nie może być mniejsza niż grubość szyby. Otwory nie mogą być umieszczone bliżej krawędzi niż w odległości 2 x grubość szyby. Odległość pomiędzy obrzeżami sąsiadujących otworów nie może być mniejsza niż 2 x grubość szyby. Otwory w pobliżu narożników muszą być umieszczone w odległości większej niż 6 x grubość szyby. W zleceniach na hartowanie szkła powierzonego prosimy podać nazwę handlową szkła i producenta. 2 d 2 d 2 d 6 d d grubość szkła Sposób rozmieszczenia otworów w szkle

4 Dodatkowe badanie szkła hartowanego metoda Heat Soak Test Proces produkcji szkła płaskiego, będącego materiałem bazowym dla procesu hartowania, niesie w sobie ryzyko sporadycznego przedostawania się do masy szklanej niewielkich zanieczyszczeń związkami niklu. Zanieczyszczenia te, pozostające w szkle po procesie hartowania, mogą w pewnych sytuacjach powodować ryzyko samoistnego pękania szkła hartowanego. Ryzyko to jest stosunkowo niewielkie, ale w wypadku stosowania szkła hartowanego na fasadach lub w innych, trudno dostępnych miejscach, należy się przed nim zabezpieczyć. Metodą, która pozwala uniknąć problemów z samorzutnym pękaniem szkła hartowanego, jest zbadanie szkła w procesie tak zwanego Heat Soak Testu. Szkło po zahartowaniu wygrzewane jest w specjalnym piecu w taki sposób, aby szyby zawierające zanieczyszczenia uległy zniszczeniu w trakcie testu. Pozwala to na skuteczne wyeliminowanie szyb zagrożonych samoistnym pękaniem, ale nie jest stuprocentowym zabezpieczeniem szkła przed pęknięciem po montażu. Proces Heat Soak Test prowadzony jest zgodnie z normą europejską.

5 Asortyment Rodzaj szkła* Kolory Grubość (mm) Szkło float bezbarwne bezbarwne 4, 5, 6, 8, 10, 12, 15, 19 Szkło barwione w masie brązowe 4, 5, 6, 8, 10, 12 grafitowe 4, 5, 6, 8, 10, 12 zielone 4, 5, 6, 8, 10, 12 niebieskie 4, 6, 8, 10 Szkło refleksyjne bezbarwne 6, 8 brązowe 6, 8 grafitowe 6, 8 zielone 6, 8 niebieskie 6, 8 niebiesko-zielone 6, 8 Szkło niskoemisyjne, twardopowłokowe bezbarwne 4, 6 i miękkopowłokowe Szkło ornamentowe bezbarwne, brązowe, miodowe 4, 6 * Na życzenie klienta podejmujemy się hartowania szkła powierzonego Wymiary szkła Grubość (mm) Wymiary maksymalne (mm) Wymiary minimalne (mm) x x x x x x 350 Dane techniczne twardość 6 w skali Mohsa zgodnie z PN-EN 572-1:1999 gęstość 2500 kg/m 3 zgodnie z PN-EN 572-1:1999 odporność termiczna DT 200 K zgodnie z PN-EN :2002 współczynnik przenikania ciepła 5,7-5,8 W/m 2 K zgodnie z PN-EN 673:1999 wytrzymałość na zginanie 120 N/mm 2 zgodnie z PN-EN :2002 Dla oznaczenia szkła hartowanego używa się dużej litery T, która następuje po głównej części nazwy handlowej dla wszystkich rodzajów szkła. Aby odróżnić szkło poddane procesowi Heat Soak Test od zwykłego szkła hartowanego używa się oznaczenia Plus po nazwie produktu. Poniżej podane są przykłady. Pilkington Optifloat T Pilkington Optiwhite T Pilkington K Glass T Pilkington Activ T Pilkington Optifloat Szary T Pilkington Suncool Brilliant T Pilkington Optitherm SNT Pilkington Optifloat T Plus hartowany Pilkington Optifloat hartowany Pilkington Optiwhite hartowany Pilkington K Glass hartowany Pilkington Activ hartowany Pilkington Optifloat Szary hartowany Pilkington Suncool Brilliant hartowany Pilkington Optitherm SN hartowany Pilkington Optifloat poddany procesowi Heat Soak Firma Pilkington nie ponosi żadnej odpowiedzialności za błędy lub pominięcia w niniejszej publikacji oraz za wszelkie konsekwencje wynikające z jej wykorzystania. Więcej informacji można uzyskać w Biurze Doradztwa Technicznego.

6 Listopad 2007 Znakowanie CE potwierdza, że produkt jest zgodny z odpowiednią zharmonizowaną normą europejską. Etykietę towarzyszącą znakowaniu CE dla każdego produktu, obejmującą deklarowane wartości, można znaleźć na stronie internetowej Pilkington IGP Sp. z o.o Warszawa, ul. Wołoska 18 tel.: , , fax:
