1 wemstep Stopnie perforowane R 1

2 Spis treści I Wemeco Poland sp. z o.o. str. 1 II Zalety stopni wemstep str. 2 III Przykłady zastosowań str. 2 IV Wymiary str. 3 V Dodatkowe opcje str. 4 VI Rodzaj i grubość materiału str. 4 VII Profil stopnia str. 4 VIII Tabele obciążeń str. 5 IX Dopuszczalne obciążenia str. 5 X Obciążenia dla stopni stalowych str. 6 XI Obciążenia dla stopni aluminiowych str. 7 XII Obciążenia dla stopni ze stali nierdzewnych str. 8 XIII Sposób mocowania stopni str. 9 XIV Szczeble do drabin str. 9 XV Stopnie do schodów spiralnych str. 10 XVI Podesty wemstep str. 11 XVII Inne konstrukcje str. 11 XVIII Obróbka powierzchniowa str. 12 XIX Strona internetowa str. 12 XX Inne grupy produktowe Wemeco str

3 Wemeco Poland sp. z o.o. I O Wemeco Wemeco jest ambitnym przedsiębiorstwem specjalizującym się w produkcji elementów ze stali, stali nierdzewnych oraz z aluminium, działającym na rynkach krajowym i europejskim. Podejmujemy się zleceń zarówno na pojedyncze konstrukcje, produkcję seryjną, jak również na produkcję dla potrzeb projektów. Dzięki naszemu nowocześnie wyposażonemu kompleksowi hal produkcyjnych, znajdującemu się w Kudowie- -Zdroju, zapewniamy korzystną relację ceny do jakości. Mocną stroną naszego przedsiębiorstwa jest elastyczność, którą wyraziliśmy w naszym motto: Wemeco Your Flexible Production Partner. Jakość Klienci oczekują od nas wysokiej jakości połączonej z korzystną ceną. Doskonale to rozumiemy. Dysponujemy świetnie wykwalifikowaną kadrą, która potrafi sprostać tym wymaganiom. Wszystkie procesy produkcyjne i logistyczne w naszej firmie są nadzorowane za pomocą rozbudowanego systemu informatycznego. Ponadto wszystkie nasze działania są bacznie obserwowane przez Dział Jakości. W ten sposób możemy zagwarantować, że nasi Klienci będą zawsze zadowoleni. Doradztwo W razie jakichkolwiek pytań chętnie doradzą Państwu pracownicy naszego Działu Sprzedaży. Ponadto stale rozbudowujemy naszą stronę internetową która w kompleksowy sposób przedstawia najważniejsze informacje dotyczące naszych produktów i usług. Stopnie perforowane wemstep Niniejsza broszura prezentuje stopnie perforowane należące do grupy naszych produktów oferowanych pod marką wemstep. Są to stopnie, w których funkcję antypoślizgową pełni przetłoczona w nich perforacja. Na kolejnych stronach opisaliśmy wszystkie najważniejsze parametry definiujące nasze stopnie (wymiary, przenoszone obciążenia, wachlarz materiałowy, zakres obróbki powierzchniowej i wiele innych) składające się na spektrum możliwości oferowanych przez stopnie perforowane wemstep. 1

4 II Zalety stopni wemstep Wykrojone i głęboko przetłoczone otwory perforacyjne zapewniają bezpieczną, antypoślizgową powierzchnię w każdych warunkach Stopnie po zamontowaniu są bardzo stabilne, przenoszą również duże obciążenia (tabele obciążeń poszczególnych stopni zamieszczone są na stronach 6 8 niniejszej broszury, również nasz konfigurator stopni na stronie wylicza maksymalne obciążenia dla dowolnie skonfigurowanych stopni) Perforacja gwarantuje małą przepuszczalność światła, przez co osoby z lękiem wysokości czują się bezpiecznie, korzystając z konstrukcji opartych na stopniach perforowanych wemstep Idealne do zastosowania w otoczeniu narażonym na zanieczyszczenia (oleje, smary) oraz działanie czynników atmosferycznych (śnieg, lód, deszcz) Łatwe do utrzymania w czystości Małe oczko perforacji zapewnia, że stopnie i podesty wemstep zatrzymają większość spadających na nie drobnych przedmiotów III Przykłady zastosowań Budownictwo hydrotechniczne typu oczyszczalnie ścieków i pompownie wody Elementy pojazdów, dźwigów, maszyn budowlanych, statków Biegi schodowe w budownictwie mieszkaniowym i użyteczności publicznej (np. schody pożarowe i ewakuacyjne) Budownictwo przemysłu spożywczego i petrochemicznego Instalacje przy wszelkiego rodzaju stacjach paliw Podesty, kładki, mostki robocze na halach produkcyjnych lub w magazynach Platformy najazdowe, dźwigi niwelujące bariery architektoniczne dla niepełnosprawnych Schody na tarasy i antresole, drabinki na strychy i dachy oraz inne zastosowania w gospodarstwach domowych Panele podłogowe w magazynach i innych obiektach przemysłowych 2

5 Wymiary IV Oferta wemstep obejmuje gamę standardowych wymiarów. Opisane na rysunku obok wymiary L, H oraz B mogą być dobierane w następujących zakresach: Długość stopni L dowolna, maksymalnie do 4000 mm Wysokość stopnia H standardowo wynosi 40 mm Standardowe szerokości stopni B prezentuje poniższa tabela: Szerokość stopnia [mm] Liczba rzędów perforacji L Szczeble do drabin * Stopnie schodowe B * Więcej informacji na temat szczebli do drabin na 9 stronie 40 L Z H 35 B 25 Ø14 Oczywiście produkujemy stopnie również w wymiarach niestandardowych zgodnych ze specyfikacją Klienta. Zarówno wysokość, jak i szerokość mogą odbiegać od podanych wartości, jednak należy pamiętać o tym, że zmiana tych parametrów wpływa na maksymalne dopuszczalne obciążenia stopni. Na naszej stronie internetowej można samodzielnie skonfigurować stopień o nietypowych wymiarach. Zamieszczony na stronie moduł wyliczy dopuszczalne obciążenie stopnia dla zadanych wymiarów. 3

6 V Dodatkowe opcje Ø8 Ø14 Dla zastosowań zewnętrznych, oprócz perforacji, rekomendujemy wykonanie dodatkowych otworów drenażowych, które odprowadzają wodę z powierzchni stopnia (rysunek obok). Wemeco podejmuje się produkcji stopni perforowanych nie tylko w dowolnych wymiarach, ale również w dowolnych kształtach (wielokątne, z zaokrągleniami, z wycięciami i inne). Takie stopnie nazywamy stopniami specjalnymi. Aby złożyć zapytanie na tego typu produkty, prosimy o kontakt z naszym Działem Sprzedaży. VI Rodzaj i grubość materiału Standardowe stopnie perforowane wemstep można zamówić w następujących wariantach materiałowych: 2 mm 3 mm 4 mm Stal S235JRG2 Stal nierdzewna AISI 304/316 Aluminium AlMg3 (5754 H22) W razie potrzeby użycia innych materiałów niż standardowe prosimy o kontakt z naszym Działałem Sprzedaży. VII Profil stopnia Stopnie perforowane wemstep można zmówić w jednym z trzech wariantów profilu stopnia. W zależności od obciążenia, jakiemu stopnie mogą zostać poddane w miejscu użytkowania, oferujemy stopnie o profilu giętym jednokrotnie, dwukrotnie lub trzykrotnie. Gięcie jednokrotne Gięcie dwukrotne Gięcie trzykrotne 4

7 Tabele obciążeń VIII O maksymalnym obciążeniu, jakiemu może być poddany stopień, decyduje kombinacja elementów: rodzaj materiału grubość materiału profil stopnia wymiary B, L, H Tabele na kolejnych stronach prezentują wartości maksymalnych obciążeń dla stopni o standardowych wymiarach w rozłożeniu na poszczególne gatunki materiałów i ich grubości. Są one wyrażone w kilogramach. Na ich podstawie można samodzielnie wybrać odpowiednią kombinację. W razie wątpliwości prosimy o kontakt chętnie pomożemy dobrać właściwy rodzaj stopnia. Dopuszczalne obciążenia IX Maksymalne dopuszczalne obciążenia, przenoszone przez poszczególne typy stopni, zostały wyznaczone na postawie: maksymalnej wartości naprężenia normalnego przenoszonego przez stopień wykonany z danego gatunku materiału o określonej grubości, przy zadanej szerokości stopnia oraz w danym wariancie profilu (jedno, dwa lub trzy gięcia), maksymalnego dopuszczalnego ugięcia stopnia, którego wartość jest zależna od długości stopnia. Obliczenia zostały dokonane dla stopni swobodnie podpartych. Maksymalne obciążenie dla stopni nieuwzględnionych w tabelach można sprawdzić na stronie Po wprowadzeniu żądanych wymiarów stopni maksymalne obciążenie jest wyliczane automatycznie. 5

8 X Stal S235JRG2 Grubość d 2 mm Długość stopnia L [mm] Szerokość B [mm] Liczba gięć S Podane wartości obciążeń wyrażone są w kilogramach [kg] Grubość d 3 mm Długość stopnia L [mm] Szerokość B [mm] Liczba gięć S Podane wartości obciążeń wyrażone są w kilogramach [kg] 6

9 Aluminium AlMg3 (5754 H22) XI Długość stopnia L [mm] Grubość d 3 mm Liczba gięć S Szerokość B [mm] Podane wartości obciążeń wyrażone są w kilogramach [kg] Długość stopnia L [mm] Grubość d 4 mm Liczba gięć S Szerokość B [mm] Podane wartości obciążeń wyrażone są w kilogramach [kg]

10 XII Stal nierdzewna AISI 304/316 Grubość d 2 mm Długość stopnia L [mm] Szerokość B [mm] Liczba gięć S Podane wartości obciążeń wyrażone są w kilogramach [kg] Grubość d 3 mm Długość stopnia L [mm] Szerokość B [mm] Liczba gięć S Podane wartości obciążeń wyrażone są w kilogramach [kg] 8

11 Sposób mocowania stopni XIII Stopnie wemstep występują w wariantach przeznaczonych dla dwóch sposobów montażu: Do wspawania w konstrukcji (stopnie do wspawania) Do mocowania w konstrukcji za pomocą elementów złącznych (stopnie montażowe). Stopnie montażowe dostępne są w dwu wersjach (rysunki obok): L niższej, w której dolna krawędź płytki mocującej zlicowana jest z dolną krawędzią stopnia H wyższej, w której płytka mocująca wystaje poniżej dolnej krawędzi stopnia Poniższa tabela przedstawia zależność pomiędzy wymiarem stopnia B, a rozstawem otworów w płytce montażowej C Ø14 Ø14 40 C d B 40 C B 14x28 14x d Szerokość B Rozstaw C Szczeble do drabin XIV Stopnie perforowane wemstep możemy dostarczyć w formie szczebli do drabin. Standardowe szczeble perforowane dostarczamy w profilu giętym jednokrotnie. Mają one następujące wymiary: d Szczeble dostarczamy w wersji przeznaczonej do wspawania. W bocznych krawędziach szczebli możemy wykonać półkoliste wcięcia, które umożliwiają spawanie ich do rur. B Ø L L Ze strony można pobrać rysunki techniczne wszelkich rodzajów stopni i szczebli perforowanych we wszystkich możliwych konfiguracjach. 9

12 XV Stopnie do schodów spiralnych Realizujemy również zlecenia na produkcję stopni spiralnych. Stopnie te są definiowane przez następujące parametry: A średnica duszy schodów (słupa, do którego stopnie będą spawane), B promień mierzony od środka duszy schodów do krawędzi stopnia, C promień mierzony od środka duszy schodów do środka otworu montażowego barierki (najczęściej C=B 20 mm), D średnica otworu montażowego barierki wykonanie otworów montażowych barierek jest opcjonalne, E kąt rozwarcia stopnia, F kierunek biegu schodów definiuje rozłożenie perforacji na powierzchni stopnia. W schodach lewoskrętnych dusza schodów znajduje się po lewej stronie biegu schodowego, analogicznie w schodach prawoskrętnych po prawej stronie. A B C E D 80 F 30 W schodach spiralnych przeważnie niezbędne jest użycie stopnia zamykającego bieg schodowy u jego szczytu. A B C D F Zapytania na stopnie spiralne wemstep można złożyć za pośrednictwem strony

13 Podesty wemstep XVI Na bazie stopni perforowanych Wemeco produkuje również spoczniki i podesty perforowane. Powstają one przez połączenie odpowiedniej ilości stopni przy użyciu listew łączących. W ten sposób powstają konstrukcje o dowolnych wymiarach i kształtach wielokątne, z zaokrągleniami, z wycięciami itp. jak na przykładowym rysunku poniżej. b a Tego typu stopnie kalkulowane są w następujący sposób: wyliczana jest cena podestu o wymiarach a x b, a następnie dodawana jest cena wykonania wycięć. Inne konstrukcje XVII W zakres naszej produkcji wchodzą również bardziej rozbudowane konstrukcje tworzone w oparciu o stopnie perforowane wemstep. Mogą to być: kompletne schody, wszelkiego rodzaju kładki, platformy, mostki, drabinki i inne elementy. Możemy je dostarczyć także wyposażone w barierki. Więcej informacji na temat takich konstrukcji można zasięgnąć w naszym Dziale Sprzedaży. 11

14 XVIII Obróbka powierzchniowa Stopnie wemstep mogą zostać poddane obróbce powierzchniowej o właściwościach antykorozyjnych. W tym zakresie oferujemy następujące technologie: malowanie proszkowe na dowolny kolor z palety RAL, cynkowanie, anodowanie, trawienie i pasywacja stali nierdzewnych, inne procesy według życzenia Klienta. Stopnie do wspawania dostarczamy najczęściej bez obróbki powierzchniowej. XIX Strona internetowa Wemeco posiada wyjątkową stronę internetową. Umożliwia ona samodzielne skonfigurowanie zarówno standardowych jak i nietypowych stopni schodowych wemstep oraz złożenie zapytania ofertowego. Za pomocą poręcznego menu wyboru szybko dobiera się wszystkie kluczowe parametry. Tam gdzie jest to potrzebne strona udziela odpowiednich wskazówek, a także wylicza automatycznie maksymalne dopuszczalne obciążenie konfigurowanych stopni. Po dokonaniu wyboru można niezwłocznie pobrać odpowiedni rysunek techniczny oraz wizualizację 3D w formacie PDF. W celu złożenia zapytania na podesty, barierki lub stopnie specjalne prosimy o kontakt z naszym Działem Sprzedaży. 12

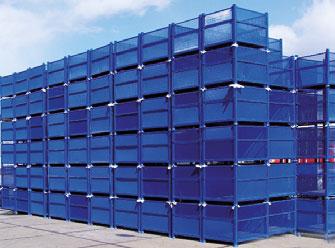

15 Inne grupy produktowe Wemeco XX Stopnie z gumowymi wkładkami wemstep Stopnie z blachy ryflowanej wemstep Kraty pomostowe wemstep Logistic Solutions (wózki, regały, kontenery logistyczne) Włazy wpuszczane w beton wemdeck Włazy z ramą montowaną na powierzchni betonowej wemdeck Inne konstrukcje Konstrukcje wg specyfikacji klienta 13

16 Wemeco Poland sp. z o.o. ul. Główna Kudowa-Zdrój Polska Tel.: Fax: Mail: info@wemeco.pl WSP 01 PL
