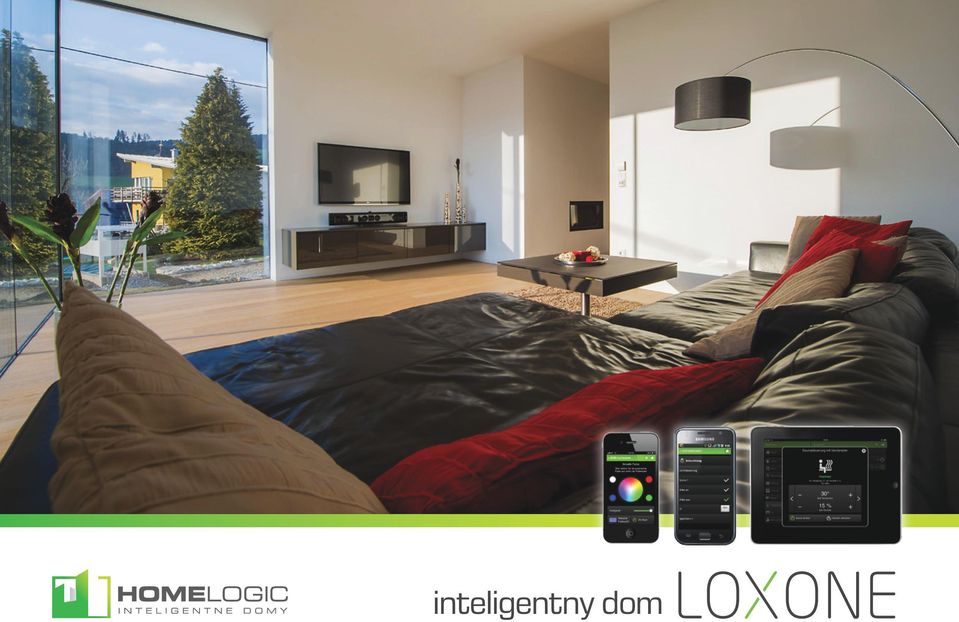

1 inteligentny dom

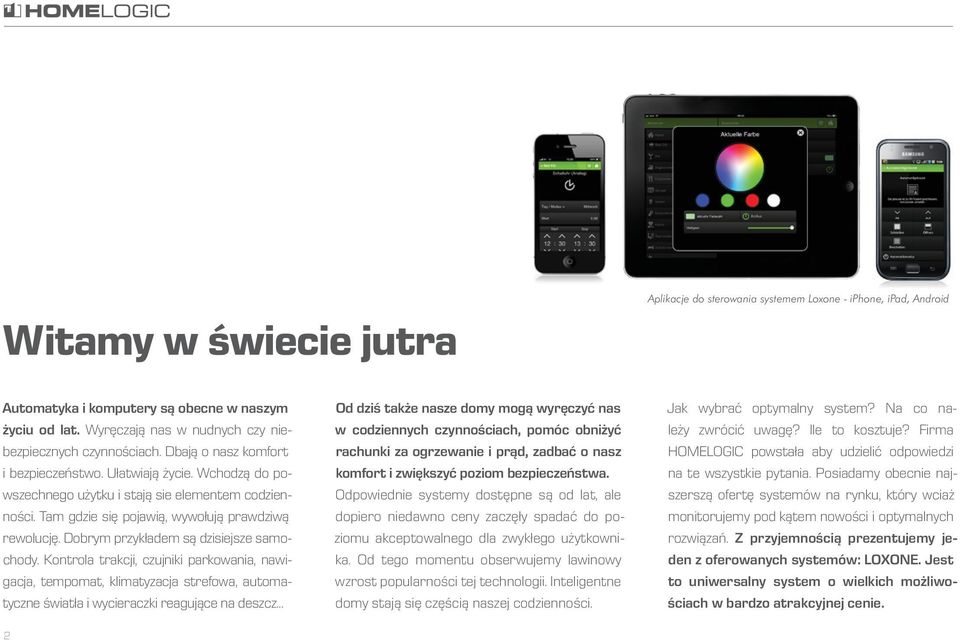

2 Witamy w świecie jutra Aplikacje do sterowania systemem Loxone - iphone, ipad, Android Automatyka i komputery są obecne w naszym życiu od lat. Wyręczają nas w nudnych czy niebezpiecznych czynnościach. Dbają o nasz komfort i bezpieczeństwo. Ułatwiają życie. Wchodzą do powszechnego użytku i stają sie elementem codzienności. Tam gdzie się pojawią, wywołują prawdziwą rewolucję. Dobrym przykładem są dzisiejsze samochody. Kontrola trakcji, czujniki parkowania, nawigacja, tempomat, klimatyzacja strefowa, automatyczne światła i wycieraczki reagujące na deszcz... Od dziś także nasze domy mogą wyręczyć nas w codziennych czynnościach, pomóc obniżyć rachunki za ogrzewanie i prąd, zadbać o nasz komfort i zwiększyć poziom bezpieczeństwa. Odpowiednie systemy dostępne są od lat, ale dopiero niedawno ceny zaczęły spadać do poziomu akceptowalnego dla zwykłego użytkownika. Od tego momentu obserwujemy lawinowy wzrost popularności tej technologii. Inteligentne domy stają się częścią naszej codzienności. Jak wybrać optymalny system? Na co należy zwrócić uwagę? Ile to kosztuje? Firma HOMELOGIC powstała aby udzielić odpowiedzi na te wszystkie pytania. Posiadamy obecnie najszerszą ofertę systemów na rynku, który wciaż monitorujemy pod kątem nowości i optymalnych rozwiązań. Z przyjemnością prezentujemy jeden z oferowanych systemów: LOXONE. Jest to uniwersalny system o wielkich możliwościach w bardzo atrakcyjnej cenie. 2

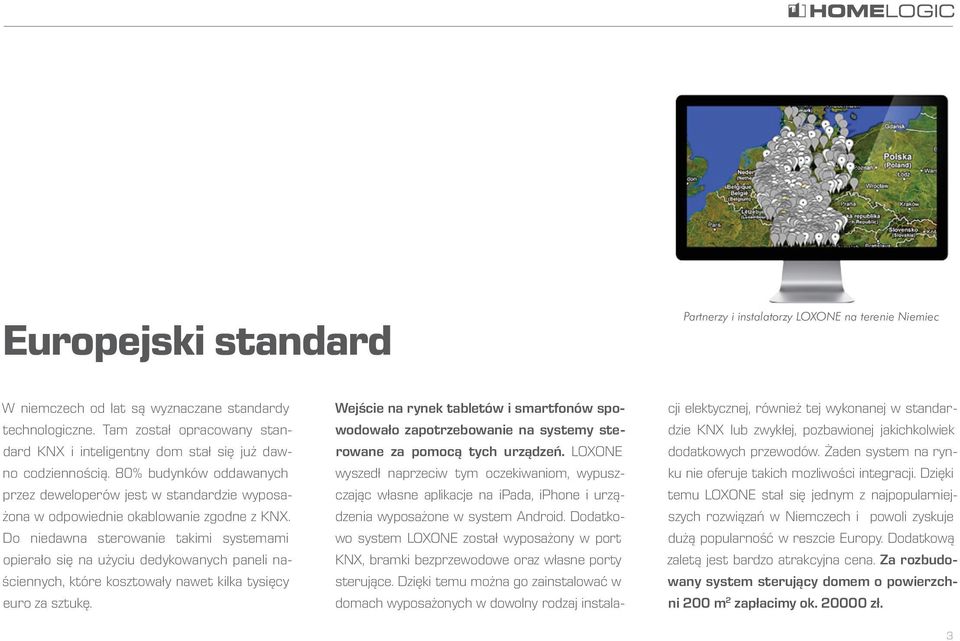

3 Europejski standard Partnerzy i instalatorzy LOXONE na terenie Niemiec W niemczech od lat są wyznaczane standardy technologiczne. Tam został opracowany standard KNX i inteligentny dom stał się już dawno codziennością. 80% budynków oddawanych przez deweloperów jest w standardzie wyposażona w odpowiednie okablowanie zgodne z KNX. Do niedawna sterowanie takimi systemami opierało się na użyciu dedykowanych paneli naściennych, które kosztowały nawet kilka tysięcy euro za sztukę. Wejście na rynek tabletów i smartfonów spowodowało zapotrzebowanie na systemy sterowane za pomocą tych urządzeń. LOXONE wyszedł naprzeciw tym oczekiwaniom, wypuszczając własne aplikacje na ipada, iphone i urządzenia wyposażone w system Android. Dodatkowo system LOXONE został wyposażony w port KNX, bramki bezprzewodowe oraz własne porty sterujące. Dzięki temu można go zainstalować w domach wyposażonych w dowolny rodzaj instalacji elektycznej, również tej wykonanej w standardzie KNX lub zwykłej, pozbawionej jakichkolwiek dodatkowych przewodów. Żaden system na rynku nie oferuje takich mozliwości integracji. Dzięki temu LOXONE stał się jednym z najpopularniejszych rozwiązań w Niemczech i powoli zyskuje dużą popularność w reszcie Europy. Dodatkową zaletą jest bardzo atrakcyjna cena. Za rozbudowany system sterujący domem o powierzchni 200 m 2 zapłacimy ok zł. 3

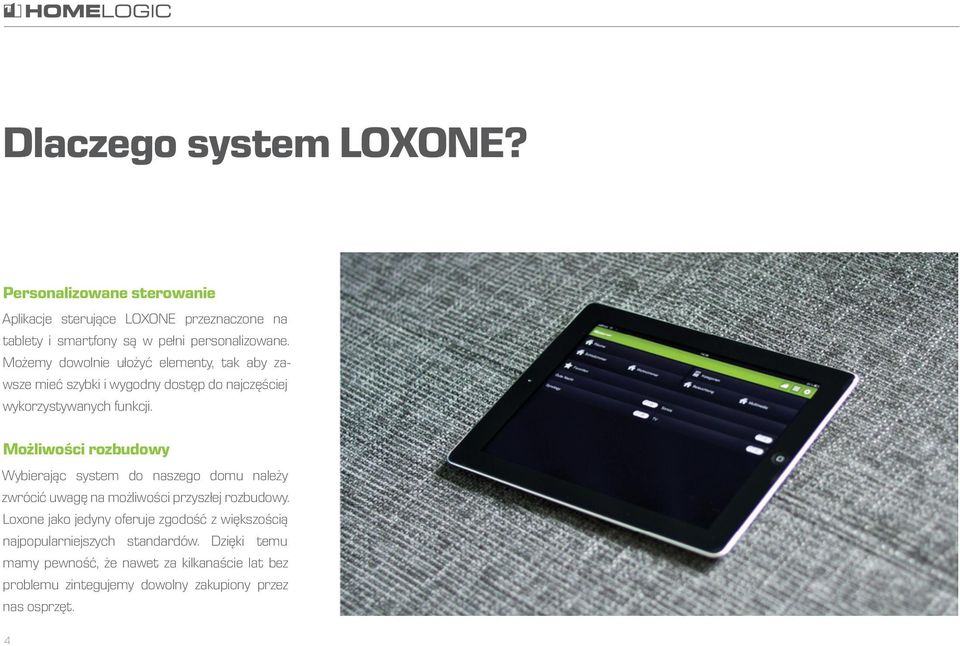

4 Dlaczego system LOXONE? Personalizowane sterowanie Aplikacje sterujące LOXONE przeznaczone na tablety i smartfony są w pełni personalizowane. Możemy dowolnie ułożyć elementy, tak aby zawsze mieć szybki i wygodny dostęp do najczęściej wykorzystywanych funkcji. Możliwości rozbudowy Wybierając system do naszego domu należy zwrócić uwagę na możliwości przyszłej rozbudowy. Loxone jako jedyny oferuje zgodość z większością najpopularniejszych standardów. Dzięki temu mamy pewność, że nawet za kilkanaście lat bez problemu zintegujemy dowolny zakupiony przez nas osprzęt. 4

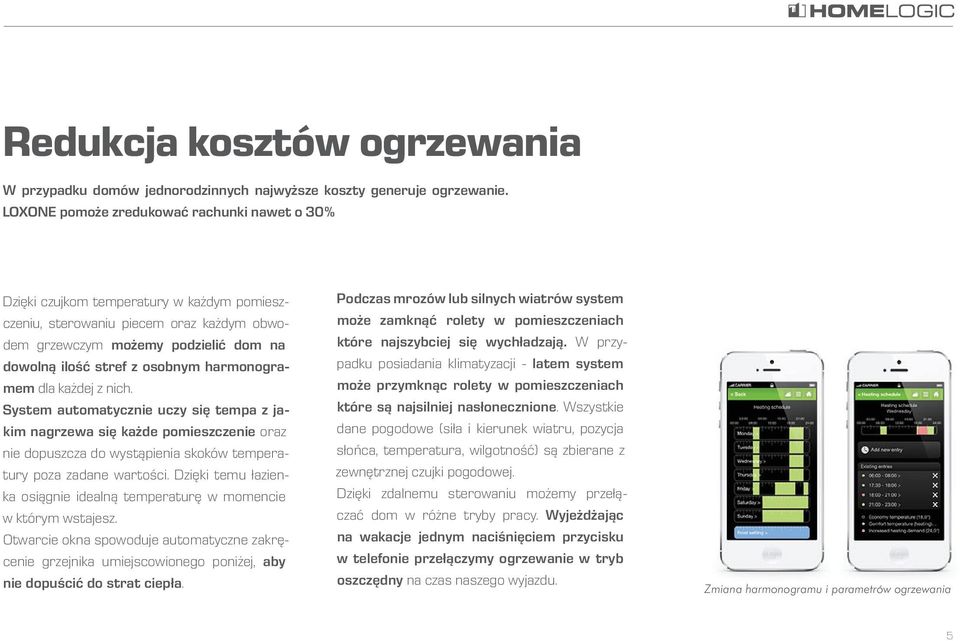

5 Redukcja kosztów ogrzewania W przypadku domów jednorodzinnych najwyższe koszty generuje ogrzewanie. LOXONE pomoże zredukować rachunki nawet o 30% Dzięki czujkom temperatury w każdym pomieszczeniu, sterowaniu piecem oraz każdym obwodem grzewczym możemy podzielić dom na dowolną ilość stref z osobnym harmonogramem dla każdej z nich. System automatycznie uczy się tempa z jakim nagrzewa się każde pomieszczenie oraz nie dopuszcza do wystąpienia skoków temperatury poza zadane wartości. Dzięki temu łazienka osiągnie idealną temperaturę w momencie w którym wstajesz. Otwarcie okna spowoduje automatyczne zakręcenie grzejnika umiejscowionego poniżej, aby nie dopuścić do strat ciepła. Podczas mrozów lub silnych wiatrów system może zamknąć rolety w pomieszczeniach które najszybciej się wychładzają. W przypadku posiadania klimatyzacji - latem system może przymknąc rolety w pomieszczeniach które są najsilniej nasłonecznione. Wszystkie dane pogodowe (siła i kierunek wiatru, pozycja słońca, temperatura, wilgotność) są zbierane z zewnętrznej czujki pogodowej. Dzięki zdalnemu sterowaniu możemy przełączać dom w różne tryby pracy. Wyjeżdżając na wakacje jednym naciśnięciem przycisku w telefonie przełączymy ogrzewanie w tryb oszczędny na czas naszego wyjazdu. Zmiana harmonogramu i parametrów ogrzewania 5

6 Bezpieczeństwo Integracja z systemem alarmowym Nie potrzebujemy dodatkowych klawiatur aby stworzyć wybrane strefy alarmowe. Możemy uzbroić alarm kładąc się spać, za pomocą telefonu lub tabletu. Uzbrojona strefa obejmie tylko wybrane pomieszczenia oraz teren wokół budynku, zostawiając rozbrojony korytarz z sypialni do łazienki. Alarm rozbroi się automatycznie gdy wstaniesz rano i zejdziesz do kuchni. System potrafi rozpoznać, czy wszyscy domownicy opuścili dom. Tryb Paniki - gdy w nocy usłyszysz jakieś niepokojące dźwięki na ogrodzie, jednym przyciskiem możesz zapalić wszystkie światła w domu, uruchomić alarm, a nawet włączyć głośną muzykę. 6 Inteligentna symulacja obecności: Włamywacze często obserwują dom przez kilka dni, zwracając uwagę na nawyki domowników. Zaawansowana symulacja obecności powoduje, że z zewnątrz dom wygląda na normalnie użytkowany, nawet gdy jesteśmy na wakacjach. Inteligentny system umożliwia nagranie naszej aktywności na przestrzeni tygodnia. Rejestrowane jest każde włączenie światła, telewizora, podniesienie rolet itp. Po nagraniu naszej aktywności mamy możliwość jej odtworzenia podczas naszej nieobecności. Dodatkowo system wprowadzi losowe, kilkunastominutowe przesunięcia w czasie dla każdej takiej akcji, aby skuteczniej zasymulować obecność prawdziwych ludzi. Pożar, awaria zasilania lub zalanie Integracja czujek dymu z systemem daje możliwość zaprogramowania dodatkowych funkcji. Przy wykryciu dymu system uruchomi alarm, włączy wszystkie światła, otworzy rolety oraz włączy głośną muzykę, wybudzając nas ze snu. Podczas awarii zasilania automatycznie uruchomi się oświetlenie awaryjne LED, rozświetlając schody, korytarze oraz skrzynkę rozdzielczą. Czujki zalania już przy wykryciu pierwszych kropel automatycznie zamkną główny zawór wody, zapobiegając dalszym szkodom. Dodatkowo zostaniesz o tym poinformowany SMSem i em. Dzięki dostępowi zdalnemu do kamer i urządzeń dom zawsze będzie przy Tobie.

7 Komfort Oświetlenie Twórz własne sceny świetlne. Zaskocz swoich znajomych ciekawym oświetleniem na przyjęciu lub stwórz romantyczny nastrój przy kolacji za pomocą aplikacji w telefonie lub tablecie. Przy zastosowaniu LED RGB możesz zmienić kolor oświetlenia w każdej chwili. System może reagować na pory dnia, załączając przyciemnione oświetlenie w nocy, aby nas nie oślepiać. Jednym przyciskiem naściennym wysterujemy dowolną ilość lamp.. Rolety Otwórz lub zamknij wszystkie rolety jednym przyciskiem. Ustaw harmonogram otwierania i zamykania rolet, uwzgledniając strefy w domu, a rolety w twojej sypialni otworzą się wraz z dzwiękiem twojego budzika. Rolety mogą dać oszczędności w ogrzewaniu otwierając się szerzej w chłodne i słoneczne dni aby dogrzać dom, lub zasunąć w cieple dni aby promienie słoneczne nie podnosiły temperatury w pomieszczeniach. Inteligentny ogród Inteligentna instalacja sprawdzi aktualną pogodę, poziom wilgotności w glebie i w razie potrzeby podleje ogród za Ciebie. Automatyczna kosiarka skosi twój trawnik. Przejrzysty interfejs LOXONE pozwala na łatwe wprowadzanie własnych ustawień, aby reagować na nieokresowe zdarzenia, np: przyjęcie w ogrodzie - wciśnięcie jednego przycisku zablokuje harmonogram podlewania i koszenia. 7

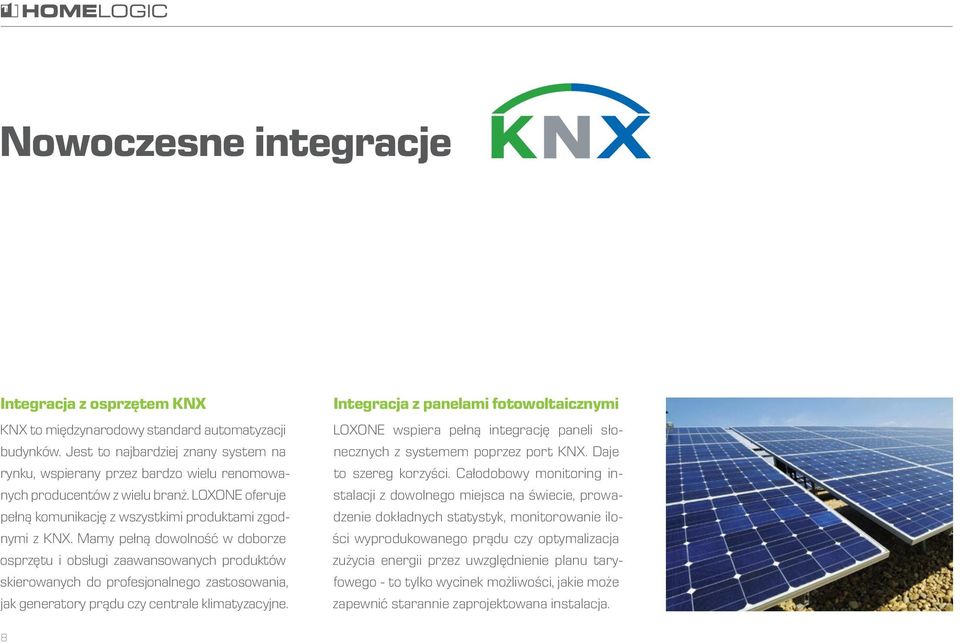

8 Nowoczesne integracje Integracja z osprzętem KNX KNX to międzynarodowy standard automatyzacji budynków. Jest to najbardziej znany system na rynku, wspierany przez bardzo wielu renomowanych producentów z wielu branż. LOXONE oferuje pełną komunikację z wszystkimi produktami zgodnymi z KNX. Mamy pełną dowolność w doborze osprzętu i obsługi zaawansowanych produktów skierowanych do profesjonalnego zastosowania, jak generatory prądu czy centrale klimatyzacyjne. Integracja z panelami fotowoltaicznymi LOXONE wspiera pełną integrację paneli słonecznych z systemem poprzez port KNX. Daje to szereg korzyści. Całodobowy monitoring instalacji z dowolnego miejsca na świecie, prowadzenie dokładnych statystyk, monitorowanie ilości wyprodukowanego prądu czy optymalizacja zużycia energii przez uwzględnienie planu taryfowego - to tylko wycinek możliwości, jakie może zapewnić starannie zaprojektowana instalacja. 8

9 Bezprzewodowy standard EnOcean Od paru lat coraz większą popularnością cieszą się systemy bezprzewodowe. Mają bardzo wiele zalet. Są łatwe w instalacji, rozbudowie, można je dowolnie modyfikować i przenosić z miejsca na miejsce. Niestety, większość elementów takich systemów ma zasadniczą wadę: są zasilane bateryjnie. Baterie są bardzo uciążliwe w dłuższej eksploatacji i wymagają częstej wymiany. W odpowiedzi na ten problem został stworzony bezprzewodowy standard EnOcean. EnOcean jest głównym konkurentem standardu Z-Wave i zdobywa coraz większą popularność. Opiera się na zastosowaniu opatentowanej technologii Energy Harvesting, czyli zbierania energii z otoczenia. Urządzenia EnOcean w większości są bezbateryjne, a cała bezprzewodowa komunikacja jest zoptymalizowana pod kątem jak najwydajniejszego wykorzystania energii elektrycznej. Bezprzewodowe przyciski i włączniki naścienne EnOcean całą energię potrzebną na wysłanie bezprzewodowego komunikatu czerpią z samego naciśnięcia przycisku przez użytkownika. Czujniki które są montowane w niedostępnych miejscach są wyposażone w mini panele fotowoltaiczne i własne akumulatory. Takie czujniki ładują się podczas dnia i w nocy wykorzystują zmagazynowaną energię. EnOcean to obecnie najwyższy standard ekologii i oszczędności energii. Bezbateryjna czujka temperatury i wilgotności EnOcean firmy Telefunken. 9

10 10 TYPY INSTALACJI ZGODNE Z SYSTEMEM LOXONE

11 Standardowa instalacja elektryczna W standardowej instalacji elektrycznej jeden przewód wychodzący z rozdzielnicy zasila jednocześnie kilka różnych obwodów, na przykład wszystkie lampy i rolety w pokoju. Włączniki są montowane na przewodach zasilających dane urządzenia. Z taką instalacją można zintegrować tylko systemy bezprzewodowe. Bezprzewodowa wersja LOXONE W przypadku posiadania standardowej instalacji elektrycznej system Loxone możemy zainstalować w wersji bezprzewodowej, z wykorzystaniem elementów radiowych EnOcean lub easywave-knx. Elementy radiowe montuje się w puszkach podtynkowych pod włącznikami i gniazdkami lub bezpośrednio na ścianach czy sterowanych urządzeniach (bezprzewodowe czujniki, głowice grzejnikowe, termostaty itp.). Miniserwer Loxone wraz z modułem komunikacyjnym LOXBus montujemy w rozdzielnicy elektrycznej, wyprowadzając antenę poza skrzynkę. Zalety Bezinwazyjna i szybka instalacja, również w istniejących budynkach bez potrzeby remontu i przeróbek. Wady Problemy z zasięgiem w przypadku wiekszych obiektów. Wyższa cena sprzętu i czujników. Roleta Grzejnik Lampa Rozdzielacz Przewody 230 V Rozdzielnica 11

12 Instalacja typu gwiazda W instalacji typu gwiazda wszystkie obwody okablowane są osobno i zbiegają się do rozdzielnicy. Do włączników prowadzimy przewody 24 V (najczęściej skrętka UTP). Dodatkowe przewody w wymaganej ilości są doprowadzone do punktów w instalacji grzewczej (głowice grzejnikowe, rozdzielacz) oraz innych instalacji (alarm, wentylacja itp.). Podłączenie LOXONE System Loxone instalujemy w rozdzielnicy elektrycznej wraz z modułami rozszerzeń. Wszystkie obwody, włączniki i czujki są łączone bezpośrednio do portów w Miniserwerze lub modułach LOXBus. Zalety Najbardziej uniwersalny rodzaj okablowania, otwierający nam nieograniczone możliwości wprowadzania zmian oraz integracji dowolnych systemów. Systemy kablowane w gwiazdę są dostępne w atrakcyjnych cenach nie przekraczających 200 zł / obwód. Wady Duża ilość dodatkowego okablowania, skomplikowana rozdzielnica elektryczna. Niezalecane dla dużych rezydencji (pow. 400 m 2 ). Przewód UTP Przewody 230 V Przewód UTP 12

13 Magistrala KNX Standard KNX uwzględnia użycie standardowej instalacji elektrycznej uzupełnionej o dodatkowy przewód magistralny KNX (2x2x0,8), poprowadzony przez puszki, włączniki lub urządzenia. Jest to sposób okablowania zgodny z Polskimi i Europejskimi normami. Podłączenie LOXONE System instalujemy w rozdzielnicy elektrycznej, gdzie łączymy go z magistralą KNX. Miniserwer LOXONE może odbierać i wysyłać dowolne telegramy na dowolne grupy adresowe. Adresy fizyczne urządzeń KNX należy uprzednio zaprogramować za pomocą oprogramowania ETS. Zalety Mała ilość dodatkowego okablowania, prosta instalacja do wykonania dla każdego elektryka. KNX jest międzynarodowym i uznanym standardem, wspieranym przez wielu renomowanych producentów z różnych branż. Na rynku są dostępne produkty AGD, klimatyzatory, piece C.O., rekuperatory, sprzęt HiFi i wiele innych produktów gotowych do integracji z systemem KNX. Wady Wysoka cena osprzętu KNX, skomplikowany proces konfiguracji. Przewód KNX Przewód KNX 13

14 14 PRZEGLĄD ELEMENTÓW LOXONE

15 Miniserwer LOXONE - mózg systemu Serwer zarządzający Miniserwer LOXONE jest wielofunkcyjnym modułem przeznaczonym do systemów automatyki domowej. Może działać autonomicznie, wspólnie z modułami rozszerzeń (magistrala LOXBus) lub też jako część większego systemu automatyki KNX. Jest wyposażony we własny system operacyjny, wywodzący się z przemysłowych sterowników PLC. Konfiguracja odbywa się za pomocą dedykowanej aplikacji. Pełni rolę serwera wizualizacji (aplikacje iphone, ipad, Android; strona www) a także serwera zarządzającego zaawansowaną logiką oraz centrum integracji. Komunikacja z aplikacjami odbywa się za pośrednictwem sieci LAN. Montaż w rozdzielnicy elektrycznej na szynie TH. Zasilanie 24 VDC. Serwer jest wyposażony w następujące porty: 12 wejść binarnych (24 VDC) 8 wyjść przekaźnikowych (5 A, 250 VAC) 4 wejścia analogowe (0-10 VDC) 4 wyjścia analogowe (0-10 VDC) Port magistrali KNX (TP) Port Ethernet (RJ-45) Port magistrali LOXBus 15

16 Moduły rozszerzeń LOXBus Uniwersalny moduł wejść/wyjść Moduł rozszerzeń wejść/wyjść obsługuje w systemie automatyki LOXONE dodatkowe sygnały z czujników i przycisków oraz umożliwia sterowanie urządzeniami wykonawczymi. Stanowi podstawowy element systemu, dodając obsługę dodatkowych obwodów. Montaż na szynie TH. Moduł dodaje do systemu: + 12 wejść binarnych (24 VDC) + 8 wyjść przekaźnikowych (5 A, 250 VAC) + 4 wejścia analogowe (0-10 VDC) + 4 wyjścia analogowe (0-10 VDC) Moduł Ściemniaczy Moduł umożliwia sterowanie ściemnianiem 4 obwodów oświetlenia 230 V. Wyjścia ściemniające przystosowane są do sterowania standardowym obciążeniem rezystancyjnym (konwencjonalne żarówki), obciążeniem pojemnościowym (przetwornice) oraz indukcyjnym (transformatory). Moduł posiada ponadto wejścia binarne służące do podłączania czujników i przełączników oświetlenia. Montaż na szynie TH. Moduł dodaje do systemu: + 8 wejść binarnych (24 VDC) + 4 wyjścia ściemniające (210 W) Moduł wyjść przekaźnikowych 16 A Moduł wyjść przekaźnikowych powstał aby obsłużyć obwody o dużym poborze prądu bez konieczności stosowania dodatkowych przekaźników. Każde z 14 wyjśc mozna obciążyć prądem do 16 A, co wystarczy do takich zastosowań jak gniazdka, klimakowektory, piecyki elekryczne, czajniki itp. 14 wyjść odznacza możliwość wysterowania 14 obwodów oświetleniowych dużej mocy lub 7 kompletów rolet - w większości przypadków jeden taki moduł wystarcza aby obsłużyć całe piętro. Moduł dodaje do systemu: + 14 wyjść przekaźnikowych (16 A, 250 VAC) 16

17 Moduły komunikacyjne LOXBus Bramka magistrali DMX Moduł DMX umożliwia podłączenie szeregowo do 512 urządzeń komunikujących się w standardzie DMX, takich jak sterowniki LED czy systemy oświetlenia scenicznego. Są to przede wszystkim systemy sterowania oświetleniem oferujące efekty przejść, ściemniania, sterowania kolorami RGB i wiele innych możliwości. Bramka RS 232 Moduł RS232 pozwala na obsługę szerokiej gamy urządzeń posiadających port RS232, na przykład: sprzęt HI-FI, projektory, systemy telekomunikacji, systemy kontroli ogrzewania i wiele innych urządzeń sterujących. Podłączenie modułu RS232 do Miniserwera umożliwia wysyłanie oraz odbieranie dowolnej ilości komend do dowolnego urządzenia obsługiwanego przez port RS232. Bramka magistrali 1-wire Umożliwia podłączenie do systemu inteligentnego domu korzystnych ekonomicznie czujników 1-wire, np. czujki temperatury oraz klucze magnetyczne. Akcesoria 1-wire wyróżniają się niską ceną, łatwą instalacją oraz długą żywotnością. Moduł 1-wire doskonale nadaje się do instalacji, w której wymaganych jest wiele czujników. Możliwość podłączenia do 20 czujników zasilanych z magistrali. Bramka bezprzewodowa EnOcean (868 MHz) Moduł EnOcean pozwala na dołączenie do instacji innowacyjnych produktów linii EnOcean. Są to sensory i aktory sterowane bezprzewodowo i nie wymagające żadnego zasilania. Idealne rozwiązanie do rozbudowy instalacji inteligentnego budynku. Do 128 aktorów, do 128 sensorów. Zasięg do 30m, z możliwością zastosowania reapeterów. Bramka RS 485 Moduł RS485 pozwala na obsługę szerokiej gamy urządzeń posiadających port RS485, na przykład: systemy wentylacji i klimatyzacji, czytniki biometryczne, czujniki pogodowe i wiele innych urządzeń sterujących. Podłączenie modułu RS485 do Miniserwera umożliwia wysyłanie oraz odbieranie dowolnej ilości komend do dowolnego urządzenia obsługiwanego przez port RS485. Bramka modułów podczerwieni Moduł podczerwieni umożliwia odbieranie sygnałów z pilotów sterujących oraz nadawanie sygnałów do urządzeń. Używany do sterowania urządzeń typu telewizory, projektory, sprzęt HI-FI, klimatyzatory i wiele innych urządzeń. Podłączenie modułu do Miniserwera umożliwia wysyłanie oraz odbieranie dowolnej ilości komend do dowolnego urządzenia obsługiwanego przez piloty IR. 17

18 Akcesoria sterowania ogrzewaniem Głowica na zawór NC/NO Głowica zasilana 24 VDC lub 230 VAC może wysterować zaworem na grzejniku lub na rozdzielaczu. Gwint M30x1,5 (dostępne są przejściówki na inne popularne rozmiary gwintów). Głowica jest dwustanowa, tj. może być albo całkowicie zamknięta albo całkowicie otwarta. System LOXONE umożliwia modulowanie pracy takiej głowicy za pomocą sygnału PWM. Czujnik temperatury, wilgotności i CO 2 Czujnik umożliwia wysterowanie klimatu w pomieszczeniu. Dane są przekazywane za pomocą sygnałów napięciowych 0-10 V. Szczególnie polecany do domów pasywnych o wysokiej szczelności, gdzie wentylacja jest sterowana mechanicznie. Głowica na zawór, płynna regulacja Głowica zasilana 24 VDC lub 230 VAC może wysterować zaworem na grzejniku lub na rozdzielaczu. Sterowana sygnałem napięciowym 0-10 VDC, może być ustawiona w dowolnej, wybranej przez uzytkownika pozycji. Umożliwia to bardzo dokładne wysterowanie grzejnika lub obwodu ogrzewania podłogowego. Czujnik temperatury 1-wire Bardzo tani i niezawodny czujnik temperatury o szerokich zastosowaniach. Czujki moga być zatapiane w podłodze w przypadku ogrzewania podłogowego, umieszczane za włącznikami lub w obudowach, możliwy jest też montaż zespołu czujek w każdej strefie i wyciąganie średniej w celu zwiększenia dokładności pomiaru aktualnej temperatury. Termostaty naścienne KNX System LOXONE umożliwia pełną integrację z osprzętem KNX. Dzięki temu mamy dostęp do bardzo szerokiej oferty termostatów naściennych oraz paneli sterujących ogrzewaniem zgodnych z tym standardem. Czujnik temperatury do sauny Czujnik temparatury o podwyższonej odporności termicznej, przeznaczony do zastosowania w saunie lub do monitoringu temperatury przewodów i rur CO. 18

19 Czujniki zewnętrzne Multiczujka pogodowa Multiczujka stanowi kompletną stację pogodową. Elektroniczny pomiar siły i kierunku wiatru, temperatury, wilgotności, punktu rosy, poziomu oświetlenia oraz siły (irradiancji), kierunku i kąta padania promieni słonecznych. Multiczujka występuje w wersjach RS 485 i KNX. Pomiar irradiancji i kierunku słońca jest szczególnie zalecany w przypadku posiadania paneli fotowoltaicznych. Czujnik deszczu Zewnętrzny czujnik deszczu z pomiarem elektrycznym. Wyposażony w podgrzewane obwody, dzięki czemu jest w stanie prawidłowo zinterpretować opady śniegu oraz jest niewrażliwy na rosę. Zasilanie 24 VDC. Czujnik wiatru Wykorzystywany jest do pomiaru prędkości wiatru i przekazu przetworzonych wartości do urządzeń obsługujących inteligentny budynek. Zalecany w przypadku posiadania markiz czy żaluzji fasadowych, w celu ich ochrony przed zbyt silnym wiatrem. Czujnik wilgotności gleby Jeden z najdokładniejszych i niezawodnych mierników wilgotności gleby na rynku, stosowany w rolnictwie oraz hodowli szklarniowej. Zgodny ze standardem KNX. Czujnik należy zakopać na głębokość między cm. Czujnik poziomu oświetlenia Zewnętrzny czujnik natężenia oświetlenia wykorzystywany jest do pomiaru natężenia oświetlenia i przekazu przetworzonych wartości do urządzeń obsługujących inteligentny budynek. Czujka ruchu Zewnętrzne czujniki ruchu lub obecności moga być stosowane jako wsparcie systemu alarmowego oraz jako dodatkowe punkty sterowania domem. Przy wykryciu obecności domowników na ogrodzie lub tarasie system wyłączy harmonogram zraszania i zostawi otwarte rolety tarasowe. 19

20 Elementy bezprzewodowe EnOcean Włącznik naścienny - bezbateryjny Włącznik EnOcean można przykleić lub przykręcić w dowolnym miejscu, a nawet używać jako prosty pilot. Nie wymaga baterii, energia potrzebna na wysłanie komunikatu jest generowana przez naciśnięcie przycisku. Włączniki EnOcean są dostępne w różnych kolorach i stylach, produkowane przez wielu renomowanych producentów. Klamka EnOcean z czujnikiem położenia Raportuje do systemu każdą zmianę położenia klamki. Klamka nie wymaga baterii ani doprowadzenia żadnych przewodów, energia jest czerpana ze zmian pozycji. Stanowi bardzo skuteczne wsparcie systemu alarmowego. Czujka temp. i wilgotności - bezbateryjna Czujka EnOcean nie wymaga baterii - jest zasilana za pomocą własnego panelu fotowoltaicznego. Posiada aumulatorek magazynujący energię na noc. Bardzo dokładny pomiar wilgotności i temperatury. Czujniki EnOcean są dostępne w różnych kolorach i stylach, produkowane przez wielu renomowanych producentów. Czujnik otwarcia - bezbateryjny Bezprzewodowy kontaktron EnOcean. Nie wymaga baterii - jest zasilany za pomocą własnego panelu fotowoltaicznego. Posiada aumulatorek magazynujący energię na noc. Czujniki EnOcean są dostępne w różnych kolorach i stylach, produkowane przez wielu renomowanych producentów. Moduł podtynkowy (on/off, roleta lub dimmer) Moduły podtynkowe EnOcean umożliwiają sterowanie oświetleniem, roletami i innym dowolnym urządzeniem. Montowane w puszkach podtynkowych pod włącznikami lub w oprawach lamp. Zasilane napięciem 230 V. Głowica na zawór grzejnikowy - bateryjna Głowica na zawór grzejnikowy EnOcean. Jeden z nielicznych produktów EnOcean wymagający baterii. Pobór energii zredukowany został do minimum, dzięki czemu baterie wymieniamy raz na trzy lata. Głowica korzysta z baterii AA. 20

21 Panoramiczne kamery IP Kamery IP UltraHD o kącie widzenia 180 Gotowe do integracji z systemem LOXONE. Dzięki unikatowej optyce potrafią zarejestrować dokładny i ostry obraz w pełnym polu widzenia o kącie 180 i o rozdzielczości 2048 x Obraz jest rejestrowany w pełnym zakresie pola widzenia, natomiast podgląd i analiza odbywa się w dowolnym skonfigurowanym przez nas widoku, obrobionym i pozbawionym zniekształceń wynikających z szerokiej perspektywy. To powoduje, że takie kamery mogą zastapić nawet do 6 zwykłych kamer IP o standardowym kącie widzenia. Panoramiczne kamery są dostępne również w wersjach do zabudowy (podtynkowe, podsufitowe) oraz jako moduł videodomofonu. Nagrany obraz o szerokości 180 możemy przeglądać w dowolnym widoku bez zniekształceń. Jedna kamera panoramiczna o rozdzielczości 2048 x 1536 wystarczy do zastapienia kilku standardowych kamer 21

22 Inne akcesoria z oferty HomeLogic Szeroka oferta włączniów i osprzętu elektrycznego. W wariantach standardowych (230 V), bezprzewodowych EnOcean oraz magistralnym KNX Nowości w ofercie osprzętu elektrycznego, dostępne w wielu wariantach i kolorach: Gniazdko RJ-45 zintegrowane z punktem dostępowym WiFi Gniazdko z wejściem ładowarki USB - idealne do sypialni Podwójne gniazdko ładowarki USB - naładuj swój tablet i telefon w jednym miejscu Czujka ruchu do zabudowy, estetyczna i nowoczesna Radia podtynkowe, timery Ładowarka MicroUSB z miejscem na telefon komórkowy 22

23 23

24 Intalacje Inteligentnych Budynków Instalacje elektryczne i teletechniczne Instalacje alarmowe SSWiN Telewizja dozorowa SZKOLENIA PROJEKTY MONTAŻE I SERWIS Partnerzy: Dział Techniczny tel jakub@homelogic.pl Dział Handlowy: tel biuro@homelogic.pl 24 Salon Pokazowy ul. Hetmańska Poznań Certyfikowany Partner KNX to gwarancja jakości. Zaufaj fachowcom!
