1 Podstawy technologii i organizacji robót budowlanych Roboty betonowe wykład 7

2 Przepisy i normy dotyczące robót betonowych Technologia i organizacja prowadzenia robót betonowych z uwzględnieniem okresów zimowych Transport betonu

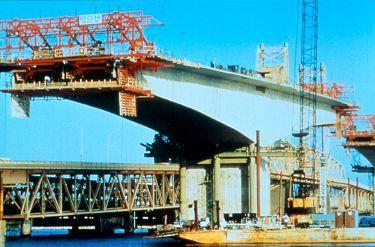

3 Przykłady realizacji robót betonowych Maszyny i urządzenia stosowane w robotach betonowych Nowoczesne technologie prowadzenia robót

4 Normy dotyczące robót betonowych PN-B-6250:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie PN-63/B-6251 Roboty betonowe i żelbetowe. Wymagania techniczne. PN-EN ; Beton- część 1 : Wymagania, właściwości, produkcja i zgodność

5 CEMENT PN-EN-197-1:2002/A1:2005 Cement. Część1. Skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku. PN-B :2003 Cement. Cement specjalny. Skład, wymagania i kryteria zgodności

6 CEMENT Cementy dopuszczone do stosowania Portlandzki CEM I Portlandzki mieszany CEM II Hutniczy CEM III Pucolanowy CEM IV Mieszany CEM V

7 CEMENT wybór ma wpływ na trwałość betonu: Mrozoodporność, Odporność chemiczną Ochronę zbrojenia oraz technologie wykonania konstrukcji betonowych i żelbetowych

8 Woda PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badania i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. woda czysta, bez zawartości oleju, kwasów, zasad i związków organicznych oraz substancji zabronionych w normie

9 Kruszywo PN-EN 12620:2004 Kruszywa do betonu PN-EN :2003 Kruszywa lekkie do betonu, zaprawy i rzadkiej zaprawy. Dobór rodzaju kruszywa, uziarnienia i właściwości należy dobierać uwzględniając typ robót, rodzaj obiektu przeznaczenie betonu i zbrojenia. Domieszki do betonu PN-EN 934-2: 2002/A22006 Domieszki do betonu, zaprawy i zaczynu. Część 2: Domieszki do betonu. Definicje wymagania, zgodność, znakowanie i etykietowanie.

10 Dodatki do betonu ( wg Martinek) PN-EN: 206-1:2003/A1:2004 Beton Częśc 1: Wymagania, właściwości, produkcja i zgodność Dodatek do betonu to drobno uziarniony składnik, dodawany do betonu w celu poprawy właściwości lub uzyskania specjalnych właściwości Rozróżniamy: Dodatki prawie obojętne (typ I), Dodatki o właściwościach pucolanowych lub hydraulicznych ( typ II) popioły lotne, pyły krzemianowe

11 Specyfikacja betonu 1. Miejsce wytwarzania betonu: Budowa B. towarowy 2. Specyfikujący ( obok wykonawcy i producenta) Może być projektant lub osoba dobrze znająca projektowanie i wykonawstwo betonu, która odbiera beton tworząc jego specyfikację. Istnieją 3 drogi specyfikacji: Beton projektowany( o ustalonych właściwościach), Beton recepturowy ( o ustalonym składzie), Beton normowy recepturowy

12 Specyfikacja betonu 1. Dobór składników mieszanki powinien uwzględniać wymagania założonej klasy ekspozycji betonu, warunki użytkowania i agresywność środowiska( na kilka czynników) 2. Norma PN-EN 206-1:2003; wyróżnia 6 klas ekspozycji

13 Specyfikacja betonu 1. Norma PN-EN 206-1:2003; wyróżnia 6 klas ekspozycji 1. Brak zagrożenia agresją środowiska lub korozja (X0) 2. Korozja spowodowana karbonatyzacją (XC1,XC2, XC3, XC4) 3. Korozja chlorkami niepochodzącymi z wody morskiej (XD1,XD2, XD3) 4. Korozja chlorkami pochodzącymi z wody morskiej (XS1,XS2, XS3) 5. Agresywne oddziaływanie odmrażania środkami lub bez (XF1, XF2, XF3,XF4) 6. Agresja chemiczna (XA1, XA2, XA3) oraz dodatkowo agresja wywołana ścieraniem(xm1, XM2, XM3, XM4)

14 Specyfikacja betonu dowód dostawy Urabialność Konsystencja

15 Zakres robót betonowych i żelbetowych: a/ wykonanie deskowań i związanych z nimi rusztowań, b/ wykonanie zbrojenia, c/ betonowanie, zagęszczanie i pielęgnowanie betonu, d/ usuniecie deskowania i związanych z nim rusztowań.

16 2. Deskowanie i rusztowanie: 2.1.Cechy konstrukcji deskowania: A: Zapewnienie sztywności i niezmienności układu oraz bezpieczeństwa konstrukcji, B: Bezpieczne przenoszenie obciążeń przez deskowania wywołane siłami: wywołane parciem mieszanki betonowej, uderzeniami wywołanymi przy układaniu ww. z pojemników, pomp z uwzględnieniem tempa betonowania, sposobu zagęszczania obciążenia pomostami roboczymi i robotnikami Czynnikami atmosferycznymi.

17 Parcie mieszanki betonowej: Układanie mieszanki betonowej wywołuje oddziaływanie szeregu sił na deskowanie parcie rośnie liniowo do momentu gdy mieszanka ma postać płynną, gdy rozpoczyna wiązanie wykres przyjmuje postać prostokąta Przy szybkim układaniu betonu na małych powierzchniach parcie jest stałe, Mieszankę układamy warstwami gr cm i zagęszczamy wibratorami przez co kat tarcia wewnętrznego z podnosi się do ok. 50 Wszelkie domieszki plastyfikujące i plastyfikatory zwiększają parcie,

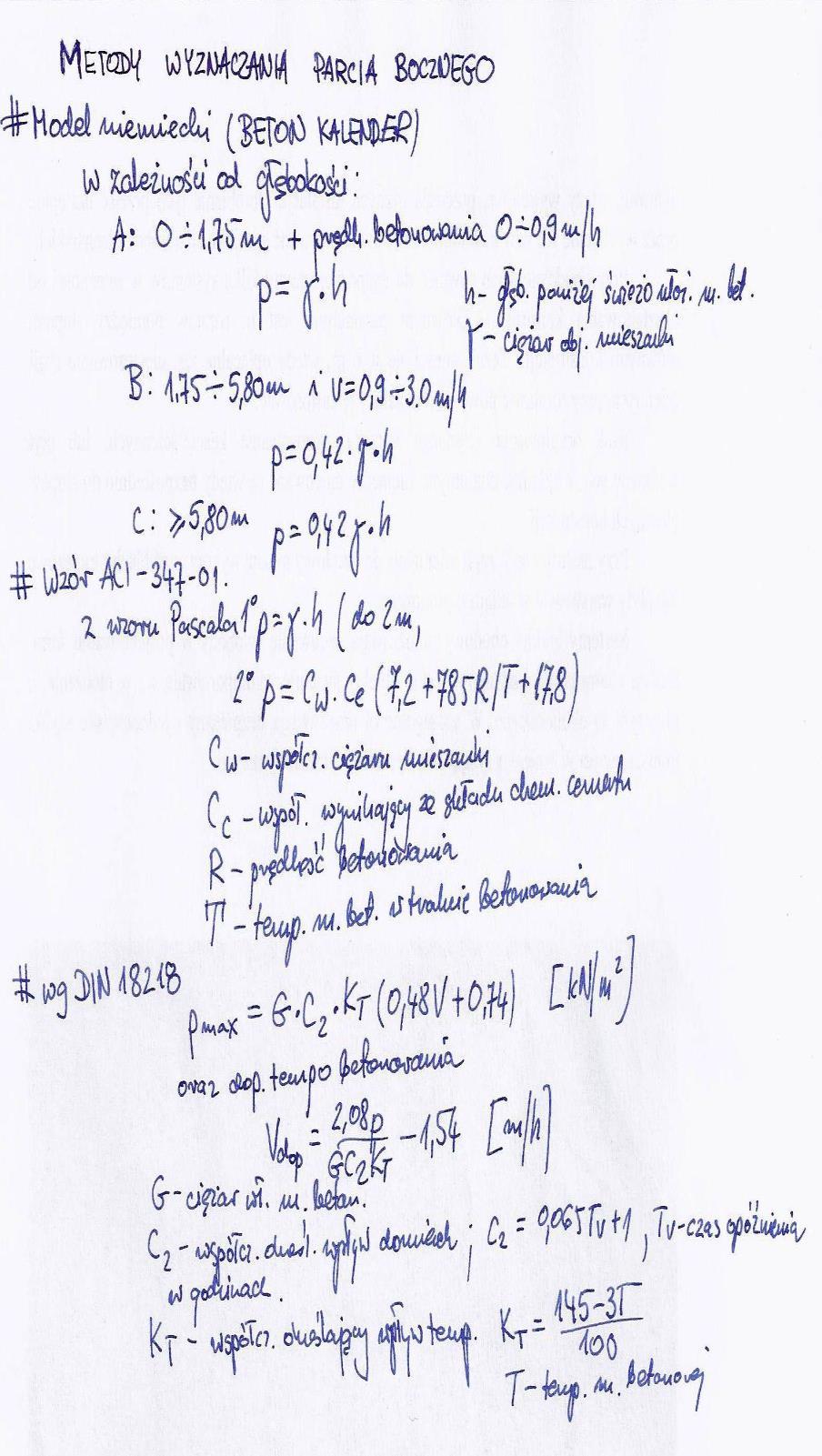

18 Parcie mieszanki betonowej:

19 Parcie mieszanki betonowej: Kształt formy i jej wysokość wpływają na rozkład parcia ( np. słup 40/40 o wysokości 180 cm) ma inny rozkład parcia niż podobna ściana, wibrowanie zwiększa parcie betonu na ściany gdy tempo betonowania jest większe niż 3m/godz. Zaleca się aby parcie m. betonową nie przekraczało dla słupów wartości 50 kn/m2, a deskowanie przenosiło obciążenia 100 kn/m2 dla ścian wysokość układanej warstwy nie powinna przekraczać 120 cm a maksymalne parcie boczne ok. 100 kn/m2

20 Konstrukcja deskowań powinna być sprawdzona na siły: uderzeniami wywołanymi przy układaniu ww. z pojemników, pomp z uwzględnieniem tempa betonowania,

21 Konstrukcja deskowań powinna być sprawdzona na siły: sposobu zagęszczania ( wg Jasiczek)

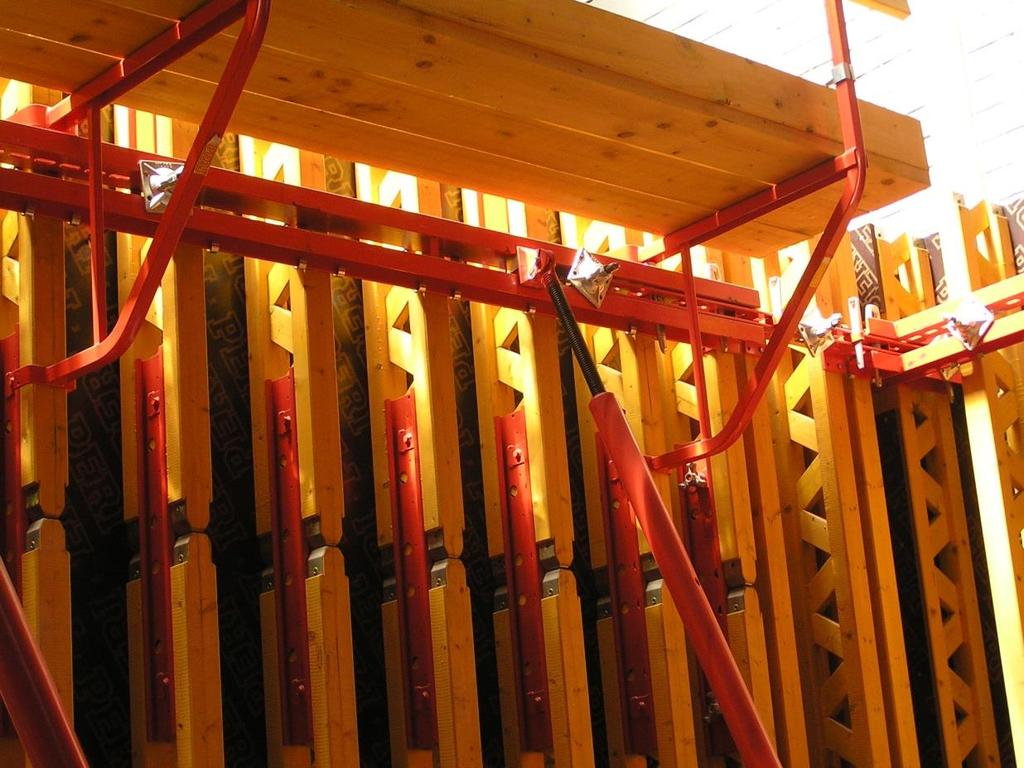

22 Konstrukcja deskowań powinna być sprawdzona na siły: obciążenia pomostami roboczymi.

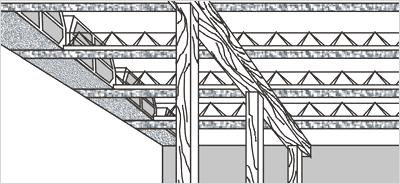

23 2. Deskowanie i rusztowanie: 2.1.Cechy konstrukcji deskowania: Tarcze deskowań dla betonów ciekłych powinny zapewniać szczelność, Deskowanie belek i rozpiętości pow. 3,0 m powinny być wykonane ze strzałką ujemną

24 Obciążenia na deskowania: 1. Ciężar własny 2. Ciężar świeżej mieszanki betonowej 3. Obciążenie robocze 4. Wiatr 5. Obciążenie dynamiczne od zrzucania mieszanki betonowej na deskowanie 6. Od wibrowania 7. Siłą skupioną robotnika z narzedziami

25 Normy dotyczące robót betonowych 3.Zbrojenie 1. Przygotowanie zbrojenia 2. Badanie stali: - stal dostarczona na budowę winna mieć atest, gdy są wątpliwości należy poddać ją badaniom wg przedmiotowej normy, 1. Rozmieszczenie prętów 2. Skrzyżowanie prętów, łączenie prętów 3. Strzemiona 4. Siatki 5. Montaż zbrojenia 6. Odbiór zbrojenia

26 Czynniki wpływające na roboty betonowe Wielkość robót 1. kubatura, powierzchnia 1. Zbrojenie 2. Typ elementu Czas wykonania robót Deskowanie Transport Pielęgnacja

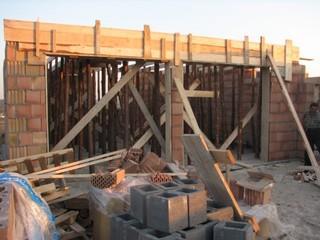

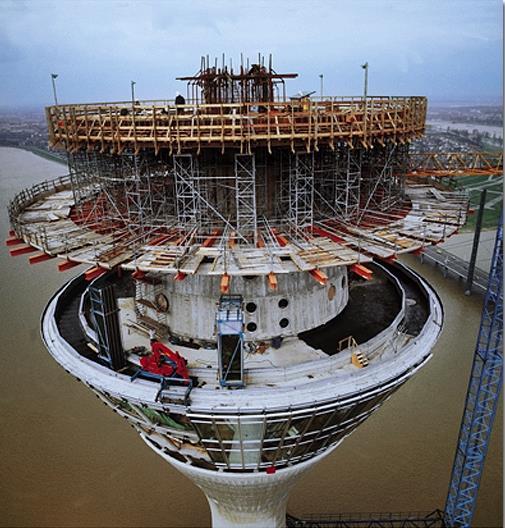

27 2. Rodzaje deskowań budowlanych Deskowania indywidualne stosowane jednorazowo mogą być ponownie użyte, niewielkie konstrukcje, o nietypowych i skomplikowanych kształtach Deskowania inwentaryzowane (systemowe)- wielokrotnego użycia 1. przestawne demontowane po stwardnieniu mieszanki betonowej i montowane ponownie w nowym miejscu 2. przesuwne przesuwane na nowe miejsce w niezmienionej postaci, bez demontowania 3. ślizgowe przesuwane w niezmienionej postaci w płaszczyźnie lica konstrukcji (zwykle do góry)

28 Deskowania indywidualne materiały: Ramy deskowania - krawędziaki sosnowe kl.iii lub kształtowniki stalowe, Tarcze - deski sosnowe, świerkowe lub jodłowe, ewentualnie sklejka bakelityzowana o grub. min.25 mm., poszycie z blachy stalowej

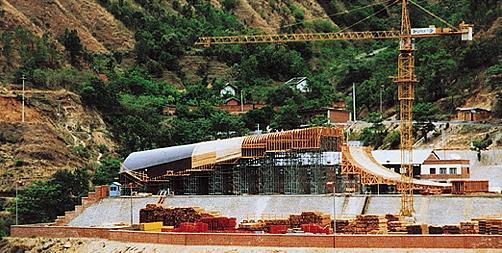

29 Klasyfikacja deskowań budowlanych

30

31 2. Deskowanie inwentaryzowane przestawne 1. Drobnowymiarowe 2. Średniowymiarowe 3. Wielkowymiarowe

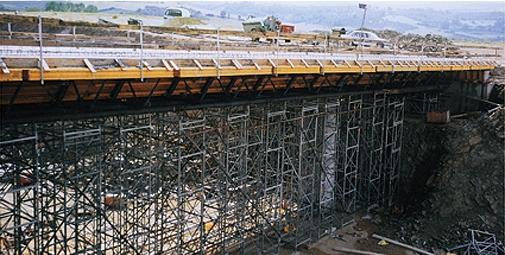

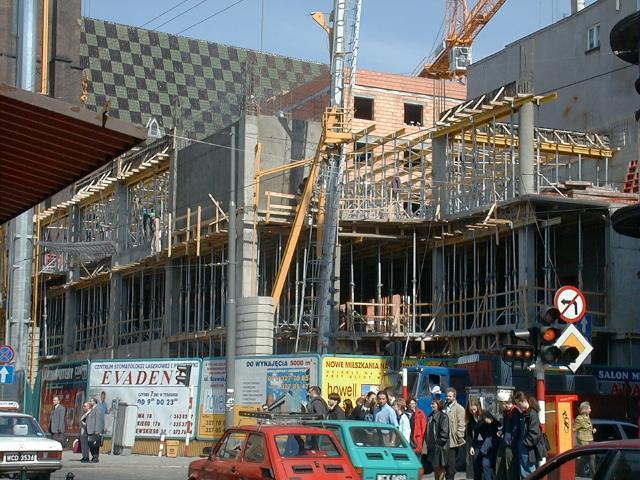

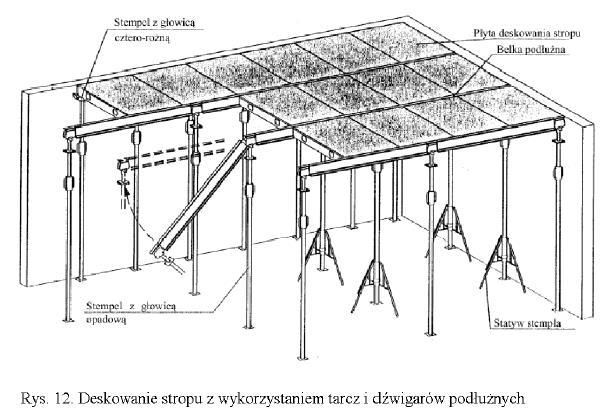

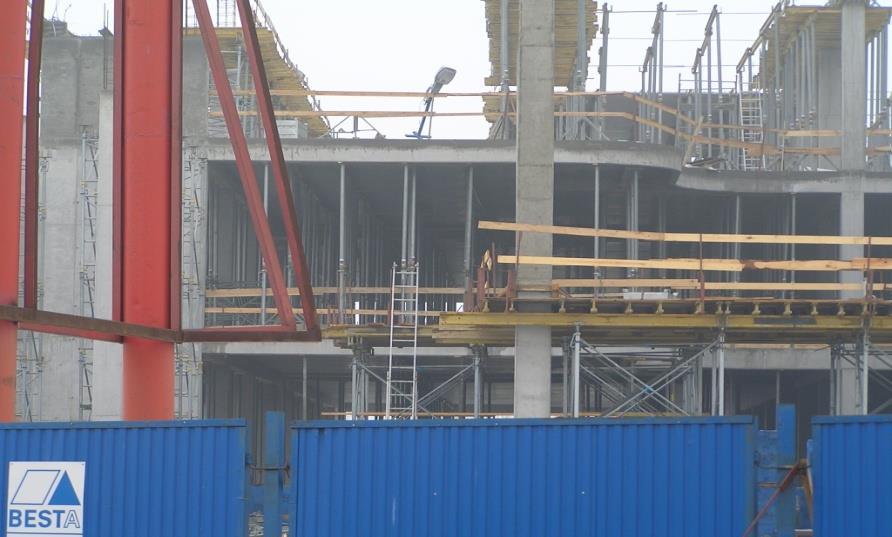

32 Deskowanie i rusztowanie: Deskowanie stropów + stemplowanie: Stemple drewniane lub stalowe stężone

33 4. Betonowanie Przygotowanie mieszanki betonowej Dokładność dozowania składników Czas mieszania składników tabl. Normy Czas użycia mieszanki betonowej ( temp. ponad +20º do 1 godz., do +20º - max. 1,5 godz. od zarobienia) Transport mieszanki betonowej

34

35 Transport mieszanki betonowej: 1. Zasady ogólne: Nie naruszamy jednorodności mieszanki( opady atmosferyczne, wiatr, słońce), Nie zmieniamy składu i ciekłości mieszanki od stanu początkowego Staramy się dostarczyć mieszankę bez przeładunku lub minimalizując liczbę przeładunków, Dopuszczalne odchylenie badanej po transporcie mieszanki nie może przekraczać ±1 cm, natomiast dla betonów gęstych m. Ve-Be : b. gestoplastycznych ± 4-6º, b. wilgotnych ± 10-15º wg innych metod

36 Transport mieszanki betonowej: Transport ze względu na odległości: 1. Bliski do 40 m taczki, japonki, wózki dwukołowe 2. Pojemniki 3. Wywrotki, betonomieszarki 4. Pompy do betonu ( pneumatyczne lub pompowe), przenośniki taśmowe

37 Istotnym elementem robót budowlanych dla dużych zadań inwestycyjnych jest odpowiednie tempo prowadzenia robót. Dobór sprzętu

38 Dla inwestycji małych W przypadku realizacji małych inwestycji, gdzie ilość układanej mieszanki betonowej jest mała, niecelowym staje się układanie betonu z zastosowaniem pomp do betonów czy masztów rozprowadzających. Stosuje się wtedy zasypniki betonu, do których przesypuje się przygotowaną mieszankę betonową, a następnie zasypnik przemieszczany jest żurawiem budowlanym w miejsce przewidziane do ułożenia betonu. Opróżnianie zasypnika wykonywane jest ręcznie przez pracownika poprzez otwarcie klapy zamykającej. Wadą tego typu rozwiązania jest niedostateczna dokładność układanych warstw wynikająca ze sporej bezwładności klapy zamykającej.

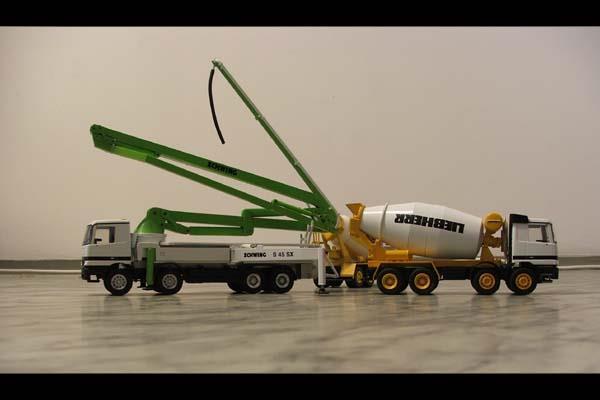

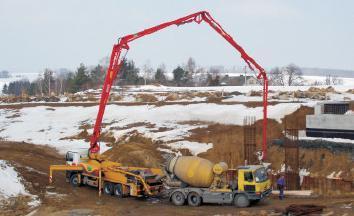

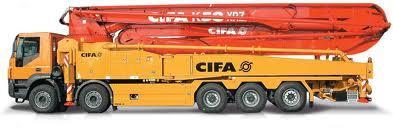

39 Dla inwestycji dużych W przypadku dużych inwestycji, gdzie intensywność układania betonu jest duża, stosuje się pompy do betonu maszty rozprowadzające. Na rynku dostępnych jest wielu producentów pomp i masztów rozprowadzających, aktywnie reagujących w swoich rozwiązaniach na nowinki techniczne. W celu ograniczenia kosztów prac wdrożeniowych i możliwości zastosowań uniwersalnych, pompy do betonu projektuje się tak, aby miały możliwość zastosowania na podwoziach samochodowych różnych producentów.

40 Wielkości tych parametrów determinują zastosowanie Roboty betonowe Systemy pomp do betonu zasadniczo różnią się między sobą: - ilością segmentów z jakich składa się pompa - układem segmentów po rozłożeniu - sposobem podparcia urządzenia - średnicą nominalną rurociągu - promieniem pracy pompy - wydajnością układu - maksymalną wysokością, na jaką możemy podawać beton - maksymalną głębokością, na jaką możemy podawać beton - kątem obrotu głowicy

41

42 Systemy podpór w pompach do betonu Podpory XXT (patent międzynarodowy) Podpory XT Podpory ST

43 Układanie mieszanki betonowej: Maks. wysokość zrzucania m. betonowej dla konsystencji wilgotnej i gęstoplastycznej nie powinna przekraczać 3 m, słupów o przekroju min. 40x40 cm bez zbrojenia krzyżującego do 5 m, przy mieszance o konsystencji wilgotnej i gestoplastycznej nie więcej niż 5 m W innych sytuacjach stosować rękawy W deskowaniu ślizgowym beton układami warstwami

44 Pielęgnacja betonu: woda para Nawilgacanie betonu : 1. Z cementem glinowym 3 dni, 2. Z portlandzkim 7 dni dni z hutniczym i siarczanożużlowym Rozpoczęcie polewania zaczynamy 24 godziny od rozpoczęcia ułożenia, naparzane po 3 dniach

45 Metody przyśpieszonego dojrzewania: 1. Zastąpienie cementu niższej marki cementem marki wyższej 2. Cementy szybkosprawne 3. Naparzanie pod normalnym ciśnieniem 4. Za pomocą prądu elektrycznego 5. Dodanie domieszek

46 Zastąpienie cementu niższej marki cementem marki wyższej Pamiętać aby nowoprojektowany beton był odpowiednio szczelny i wytrzymały Cementy szybkosprawne Stosujemy tylko gdy zależy na szybkim uzyskaniu wytrzymałości betonu i gdy naparzanie jest niemożliwe Naparzanie pod normalnym ciśnieniem Tak należy podnosić temperaturę aby końcowa wytrzymałość betonu nie była mniejsza od 28 dniowej Fazy naparzania: Podnoszenia temperatury utrzymania obniżania Za pomocą prądu elektrycznego Tylko na podstawie dokumentacji, prąd do 51 V, wyżej pod kontrolą, przyrost temperatury do 30-35ºC maksymalnie po 5ºC/ godzinę, stygnięcia 8-10ºC / godzinę

47 Zastąpienie cementu niższej marki cementem marki wyższej Pamiętać aby nowoprojektowany beton był odpowiednio szczelny i wytrzymały Cementy szybkosprawne Stosujemy tylko gdy zależy na szybkim uzyskaniu wytrzymałości betonu i gdy naparzanie jest niemożliwe Naparzanie pod normalnym ciśnieniem Tak należy podnosić temperaturę aby końcowa wytrzymałość betonu nie była mniejsza od 28 dniowej Fazy naparzania: Podnoszenia temperatury utrzymania obniżania Za pomocą prądu elektrycznego Tylko na podstawie dokumentacji, prąd do 51 V, wyżej pod kontrolą,

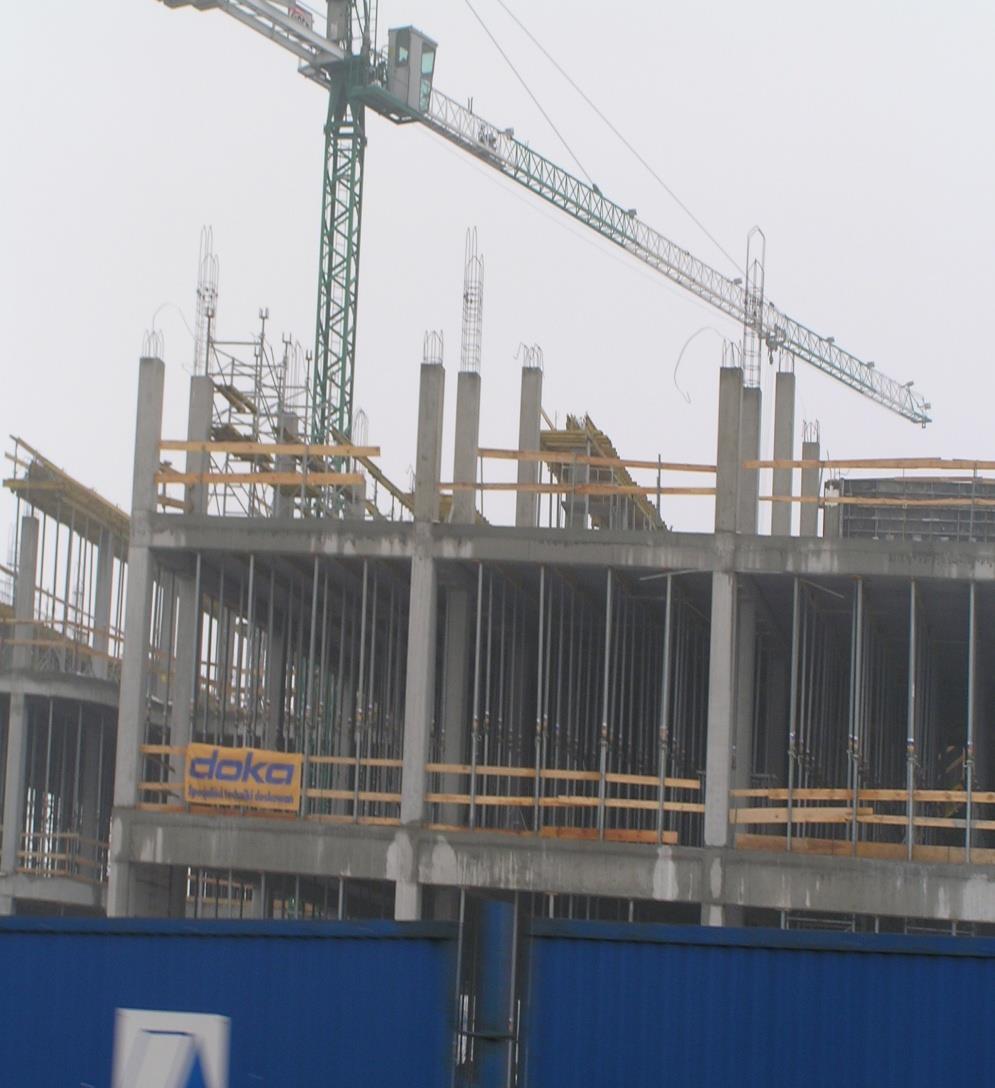

48 Usuwanie deskowania Tabela strona następna

49 Rodzaj elementu Termin rozbiórki deskowań w zależności od temperatury, dni 5º C 10º C 15º C 20º C Płyty i sklepienia o rozpiętości do 2 m Portl Hutniczy 25 J.W. lecz 2,0-8,0 m j.w. pow. 8,0 m Portl Hutniczy Portl Hutniczy 25

50 Transport betonu

51 Maszyny i urządzenia stosowane w robotach betonowych Betoniarki: 1. Wolnospadowe 2. O działaniu wymuszonym

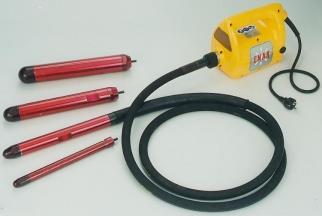

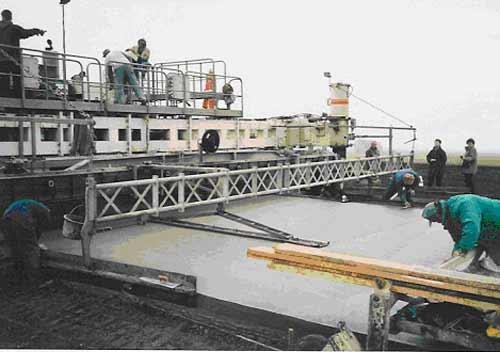

52 zagęszczanie

53 ROBOTY BETONOWE ZIMĄ W okresie chłodów, przymrozków lub spodziewanych gwałtownych spadków temperatury poniżej zera należy zabezpieczyć powierzchnie betonu po ułożeniu folią, brezentem, matami słomianymi lub trzcinowymi, warstwą piasku, styropianem lub wełną mineralną.

54 ROBOTY BETONOWE ZIMĄ Przy prowadzeniu robót w okresie obniżonych temperatur zaleca się rozdeskowywać elementy betonowe po 28 dniach od momentu zabetonowania.

55 ROBOTY BETONOWE ZIMĄ

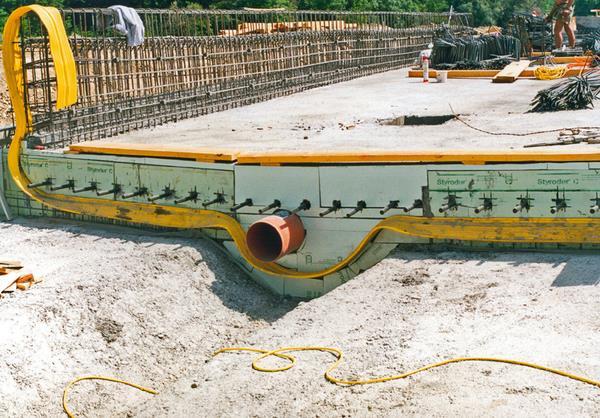

56 ROBOTY BETONOWE ZIMĄ Ochrona przed zamarzaniem: 1. Metoda modyfikacji składu 2. Zachowania ciepła 3. Metoda podgrzania składników

57 ROBOTY BETONOWE ZIMĄ Ochrona przed zamarzaniem: 1. Metoda modyfikacji składu Beton o odpowiedniej wytrzymałości Zwiększenie cementu o ok.. 10% ograniczenie ilości wody zarobowej Zastosowanie rewibracji Domieszki chemiczne Domieszki plastyfikujace lub napowietrzajace Ciepłe mieszanki Zapobieganie utracie ciepła podczas przygotowania, transportu, układania i pielęgnacji

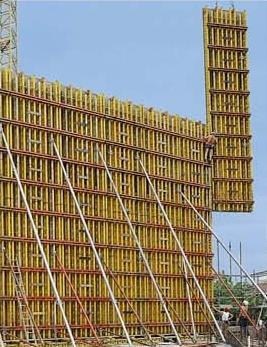

58 ROBOTY BETONOWE ZIMĄ Ochrona przed zamarzaniem: 2. Zachowania ciepła Wytworzenie ciepła, Utrzymanie styropian, maty itp., szczelne osłony Kurtyny cieplaki

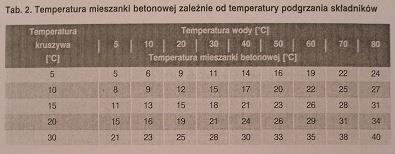

59 ROBOTY BETONOWE ZIMĄ Ochrona przed zamarzaniem: 3.Metoda podgrzania Kruszywo 30-35ºC Woda ºC

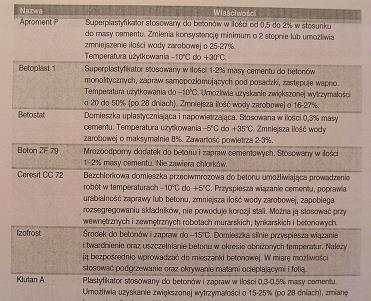

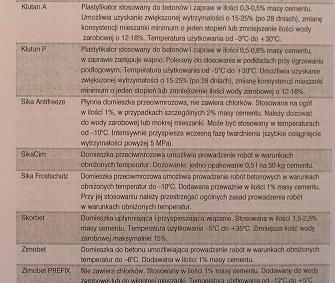

60 ROBOTY BETONOWE ZIMĄ Dodatki do betonu

61 ROBOTY BETONOWE ZIMĄ Dodatki do betonu

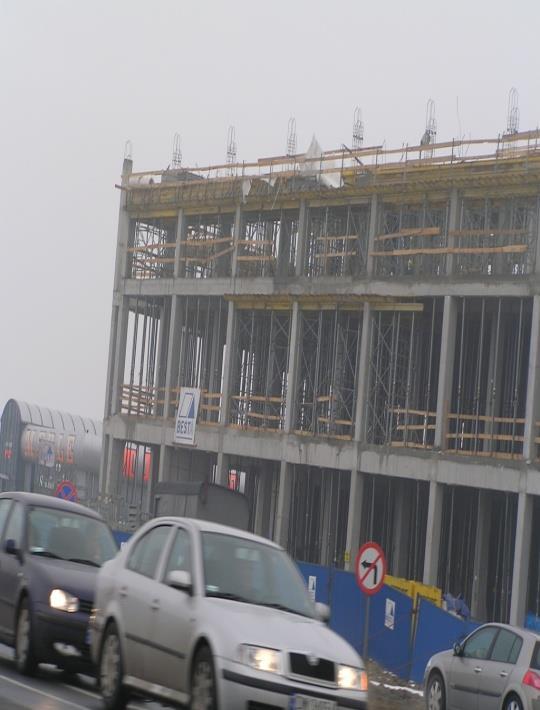

62 ROBOTY BETONOWE ZIMĄ

63 ROBOTY BETONOWE ZIMĄ

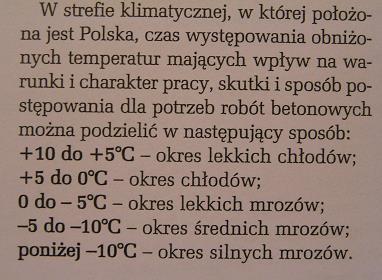

64 Technologia i organizacja prowadzenia robót betonowych z uwzględnieniem okresów zimowych Podczas prowadzenia robót w okresie obniżonych temperatur należy wykorzystać następujące sposoby dla poprawienia wytrzymałości betonu: stosować cementy wyższych marek lub cementy szybko twardniejące, stosować beton bardziej gęsty (mniejsza ilość wody), stosować dodatki chemiczne (np. chlorek wapnia) przyspieszające twardnienie lub obniżające temperaturę zamarzania, stosować podgrzewanie betonu, chronić mieszankę betonową przed utratą ciepła w czasie transportu, układania i twardnienia betonu.

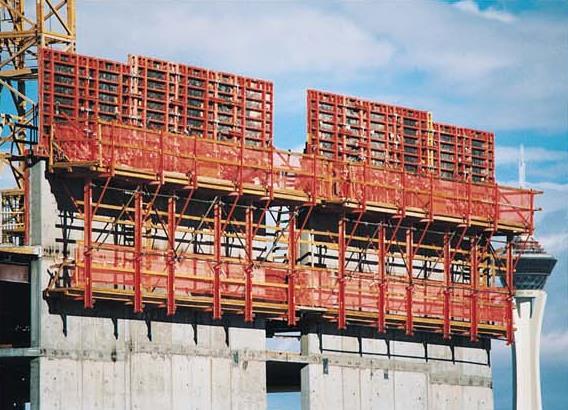

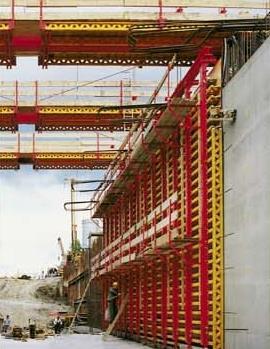

65 ROBOTY BETONOWE Deskowania

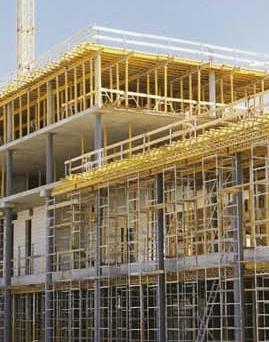

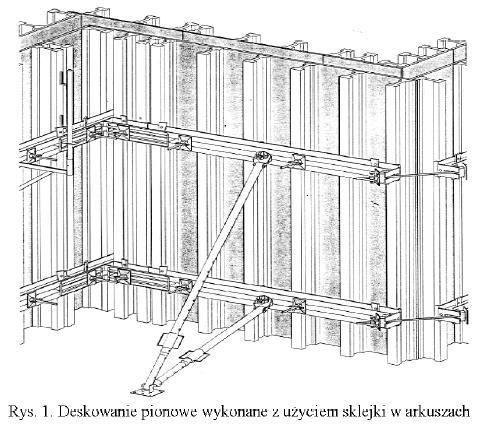

66 ROBOTY BETONOWE Deskowania

67 ROBOTY BETONOWE Deskowania

68 ROBOTY BETONOWE Deskowania

69 ROBOTY BETONOWE Deskowania

70 ROBOTY BETONOWE Deskowania

71 ROBOTY BETONOWE Deskowania

72 ROBOTY BETONOWE Deskowania Przykładowy katalog

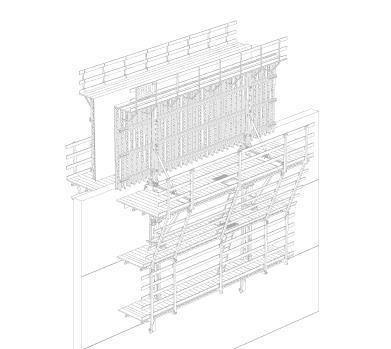

73 ROBOTY BETONOWE SYSTEMY DESKOWAŃ Bauma S.A

74 ROBOTY BETONOWE Deskowania Deskowanie PRIMO PRIMO to nowy wielkogabarytowy szalunek ścienny produkowany od 2000r. w Polsce, na podstawie projektów opracowanych przez firmę Bauma S.A. Deskowanie PRIMO zostało zaprojektowane zgodnie z obowiązującymi normami Unii Europejskiej określającymi przenoszenie obciążeń. Norma DIN tablica III, linia 7 określa - przy obciążeniu 60 kn/m 2 ugięcie wynosi 3mm. Opis systemu PRIMO jest to deskowanie ramowe, zawierające płyty z profili zamkniętych, pokryte sklejką foliowaną o grubości 15 mm. Akcesoria zaprojektowane specjalnie dla tego systemu pozwalają szybko i sprawnie łączyć poszczególne elementy, zapewniając tak zestawionemu szalunkowi przenieść występujące obciążenia i zapewnić odpowiednią fakturę powierzchni betonowej. Typoszereg deskowań został dobrany tak, aby przy jego pomocy można było wykonywać żelbetowe elementy pionowe w jak najkrótszym czasie i małym zaangażowaniem środków. Podstawowe płyty mają wysokość 270 cm i są równe większości systemów szalunkowych. Jako nadstawkę zaprojektowano płyty o wysokości 150 cm. Szerokości płyt - 30, 45, 60, 75, 90, 240 cm i płyta uniwersalna wielootworowa o szerokości 75 cm z otworami co 5 cm, dzięki której możliwe jest wykonanie deskowania słupów o wymiarach od 10x10 cm do 65x65 cm. Poszczególne szerokości płyt występują przy wysokości 270 jak i 150 cm. Pozwala to na zaszalowanie praktycznie każdej powierzchni, przy użyciu prostych w obsłudze akcesoriów do deskowania.

75 ROBOTY BETONOWE Deskowania MANTO Firmy BAUMA Ciężkie, wielkopłytowe deskowanie dla budownictwa mieszkaniowego i przemysłowego. System zapewnia szybkie łączenie elementów oraz wyjątkowo stabilne ramy. Do dyspozycji mamy płyty o wysokościach 2,70 i 3,30 m z możliwością nadbudowywania o 60 lub 120 cm i szerokościach od 0,45 m do 2,40 m. Czternastocentymetrowa grubość ram dopuszcza maksymalne parcie betonu-80kn/m 2. Deskowanie Manto na bazie ram stalowych, ocynkowanych zostało uzupełnione o nowy asortyment płyt aluminiowych. Płyty Alu są kompatybilne z ramowymi płytami Manto. Zamek Manto Służy dołączenia płyt. Przyspiesza formowanie deskowania, stosując elementy składowe wyposażenia dodatkowego da się rozwiązać każdy problem i usprawnić proces betonowania. Parcie betonu 80 kn/m 2.

76 ROBOTY BETONOWE Deskowania RASTO Rasto spełnia wymagania tych, którzy chcą formować obiekty małej i średniej wielkości, szczególnie w budownictwie mieszkaniowym, za pomocą jednego typu deskowania. Ważną rolę w tym systemie pełni zamek zwierająco-prostujący Rasto. Zamek ten łączy niezawodnie dwie płyty, zapewniając połączeniu jednocześnie odporność na rozciąganie i zginanie oraz wibracje. Płyty Rasto maja wysokość 2,70 m i 1,50 m, szerokość od 45 cm do 90 cm. Dzięki mocnym profilom, wytrzymałym 12- centymetrowym ramom (stal ocynkowana) i wzmocnieniom naroży konstrukcja płyt ma wysoką sztywność i może przyjąć parcie betonu do 60 kn/m 2.

77 ROBOTY BETONOWE Deskowania RASTO Zaletą systemu jest uniwersalny charakter szalunku związany z możliwością przestawiania dźwigiem płyt o łącznej powierzchni do 30 m 2 oraz z możliwością jednoczesnego ręcznego uzupełniania skomplikowanych elementów konstrukcji, z uwagi na stosunkowo mały ciężar poszczególnych płyt. Płyta o wysokości 2,70m. i szerokości 0,75m. waży 60,0 kg. Patentowe rozwiązanie zamków, które w swojej funkcji łącza i prostują, daje równą i stabilną płaszczyznę deskowania niewymagającą dodatkowych stężeń rektyfikujących ścianę. Płyty RASTO VZ służą do formowania kwadratowych i prostokątnych słupów w module co 5 cm od min. 15*15 cm do max. 55*55 cm. Dopuszczalne parcie betonu dla deskowania w systemie RASTO wynosi 60,0 kn/m 2 dla wariantu bez nadbudowy i 55,0 kn/m 2 dla wariantu z nadbudowami.

78 ROBOTY BETONOWE Deskowania TEKKO Firmy Bauma Optymalny system deskowania dla małych i skomplikowanych form budowlanych, stosowany w budownictwie kubaturowym i inżynieryjnym, np. do szalowania fundamentów, szybów, kanałów, zbiorników kolistych itd. Deskowanie to umożliwia pracę bez żurawia i jest dostosowane do montażu ręcznego (największa płyta waży 32,7 kg). W skład systemu wchodzą płyty o wysokościach 90 i 120 cm oraz szerokościach: 90, 60, 45 i 30 cm. Ocynkowane ogniowo ramy stalowe zapewniają długotrwałość użytkowania. Zróżnicowane szerokości płyt umożliwiają dopasowanie deskowania w module 15 cm. Łączenie płyt następuje poprzez jednoczęściowe łączniki zaciskowe N lub sworznie z klinami TK. Profile skrajne i żebra pośrednie mają otwory rozmieszczone co 5 cm, tak więc płyty można łączyć pomiędzy sobą z przesunięciami na wysokości i szerokości równymi wielokrotności modułu rozmieszczenia otworów. Parcie betonu 40 kn/m 2.

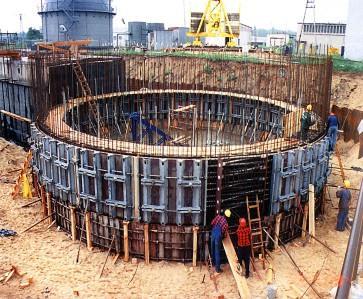

79 ROBOTY BETONOWE Deskowania Ronda jest systemem deskowania radialnego (krzywoliniowego), składającego się z elementów gotowych do użycia, z których można uformować z milimetrową dokładnością bez stopniowania każdą krzywiznę, począwszy od promienia 4,00m. Szalunek typu Ronda to wysokie tempo budowy. Zmiana promienia krzywizny dokonuje się dosłownie jednym obrotem śruby rozporowej oraz przy pomocy szablonu. Odpadają pracochłonne roboty montażowe i demontażowe. Elementy mają wysokość 300, 200, 150 cm. Nadstawianie odbywa się przy pomocy sprawdzonego już zamka zwierająco-prostującego, co pozwala na formowanie dużych płaszczyzn. Łączenie poziome tafli Ronda odbywa się przy pomocy zamka typu E. Dzięki specjalnemu profilowi bocznemu ramy elementu, możliwa jest kombinacja Ronda + Manto, co umożliwia betonowanie budowli prostych przechodzących płynnie w łuk lub wycinek kołowy. Ogromną korzyścią wykorzystania Rondy jest sposób prowadzenia śrub ściągających. Przy zastosowaniu celowych profili wzmacniających potrzebne są tylko 2 śruby ściągające na 7,5m2 powierzchni betonowej ściany. Możliwe jest także prowadzenie śrub ściągających wprost przez stalowe V-profile elementu. Przy użyciu żurawia można przemieścić element o powierzchni do 30m2 i to nie używając dodatkowych usztywnień. Dopuszczalne parcie betonu wynosi 60 KN/m2. Ronda jest szlunkiem wyjątkowo ekonomicznym, bo: Jest w atrakcyjnej, konkurencyjnej cenie, Czas jej za- i rozładowania jest wyjątkowo krótki, Ma długą żywotność (wszystkie elementy stalowe są ocynkowane), Wymaga minimalnego nakładu robocizny na czyszczenie po betonowaniu.
