1 ELEKTRONICZNE ZEGARY, SYSTEMY ZEGAROWE I TERMOMETRY

2 ZEGARY, SYSTEMY ZEGAROWE I TERMOMETRY Elektroniczne Zegary/Kalendarze/Termometry są kompaktowymi wyświetlaczami o dużych możliwościach konfiguracyjnych. Intuicyjne menu użytkownika pozwala w pełni spersonalizowad rodzaj wyświetlanej informacji. Urządzenia posiadają pamięd trwałą, przechowującą wprowadzone ustawienia. Firma ENTERLED oferuje urządzenia z wysokością cyfr 5 cm, 10 cm lub 20 cm. Takie zróżnicowanie wielkości świecących cyfr pozwala na dopasowanie urządzenia do miejsca montażu oraz potrzeb użytkownika. Do wyboru macie Paostwo także modele zegarów posiadające możliwośd wyświetlania 4 bądź 6 cyfr, co jest równoznaczne z możliwością (lub nie) wyświetlania sekundnika. ZASTOSOWANIE Banki, hale produkcyjne, urzędy, sklepy, środowiska, gdzie informacje o czasie są integralną częścią działalności, mogą liczyd na pomoc produktów oferowanych przez naszą firmę. Każdy z proponowanych przez nas zegarów odporny jest na warunki atmosferyczne, opcjonalnie może byd synchronizowany poprzez GPS. Wyświetlacze zegarowe charakteryzuje nowoczesne i ponadczasowe wzornictwo, są odpowiednie dla każdego typu otoczenia, zapewniając optymalną trwałośd, punktualnośd i czytelnośd, nawet z dużych odległości i przy dużym nasłonecznieniu. Zegar LED z funkcją termometru i kalendarza może znaleźd zastosowanie: - wewnątrz budynków: hale produkcyjne, recepcje, baseny, zakłady pracy, hole, korytarze, poczekalnie, szkoły - na zewnątrz: nad wejściami do budynków (jako element elewacji podnosząc prestiż), otwartych obiektach sportowych - dworce, perony, lotniska, informacja pasażerska, centra logistyczne - zabudowa wewnętrzna pojazdów transportu zbiorowego - zabudowa w pylonach, "witaczach" i totemach reklamowych oraz informacyjnych Zegary znajdują również zastosowanie jako element większych realizacji reklamowych (nad billboardami, wbudowane w totemy przydrożne itp.). PORÓWNANIE SERII Urządzenia wszystkich serii oferują identyczną funkcjonalnośd, różnią się natomiast formatem prezentacji czasu oraz technologią wykonania obudowy. Parametr Seria ZA Seria ZB Seria ZAH Seria ZBH Format prezentacji czasu HH:MM HH:MM:SS HH:MM HH:MM:SS Technologia obudowy PrestigeLine PrestigeLine Hermetic Hermetic Odpornośd na warunki atmosferyczne Front Poliwęglan Poliwęglan IP66 IP66 IP66 IP66 Powierzchnia antyrefleksyjna Powierzchnia antyrefleksyjna

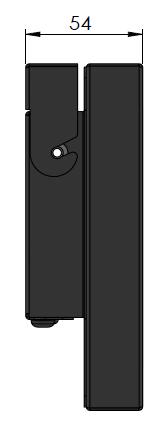

3 Tył Bok Front ATUTY URZĄDZEO SERII ZA / ZB (wyposażenie urządzeo zależne od wybranej opcji) Funkcja ZEGAR Funkcja KALENDARZ Funkcja TERMOMETR Niska waga Wysoka energooszczędnośd Automatyczna regulacja jasności Wbudowany przekaźnik wykonawczy Odporne na warunki atmosferyczne (IP67) Satelitarna synchronizacja czasu GPS Internetowa synchronizacja czasu NTP Obsługa zdalnie z pilota lub przez stronę WWW Zabudowane zasilacze Czytelnośd w pełnym słoocu Łatwośd utrzymania w czystości Funkcja zegara MASTER TECHNOLOGIE WYKONANIA Poniżej przedstawiamy porównanie technologii wykonania obudów urządzeo. Różnice mechaniczne pomiędzy technologiami wykonania pozwalają dobrad odpowiedni wariant do miejsca montażu i sposobu zabudowy. PrestigeLine (na przykładzie urządzenia ZA20) Hermetic (na przykładzie urządzenia ZAH20) Steel (na przykładzie urządzenia ZA10 steel)

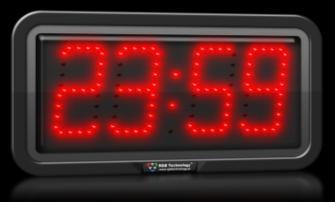

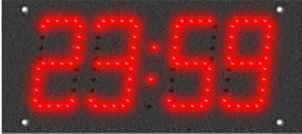

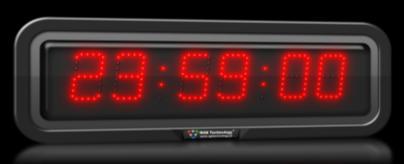

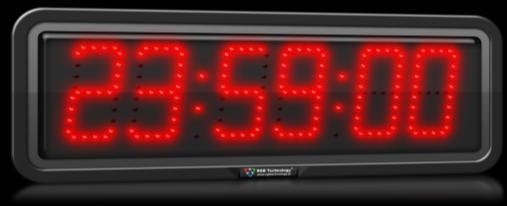

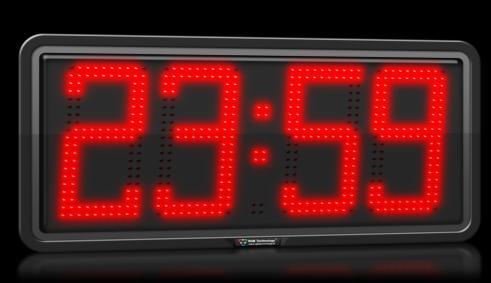

4 DOSTĘPNE MODELE I RODZAJE PrestigeLine ZA5 wysokośd znaku 50 mm ZB5 ZA10 wysokośd znaku 100 mm ZB10 ZA20 wysokośd znaku 200 mm ZB20 Hermetic ZAH10 wysokośd znaku 100 mm ZBH10 wysokośd znaku 200 mm ZAH20

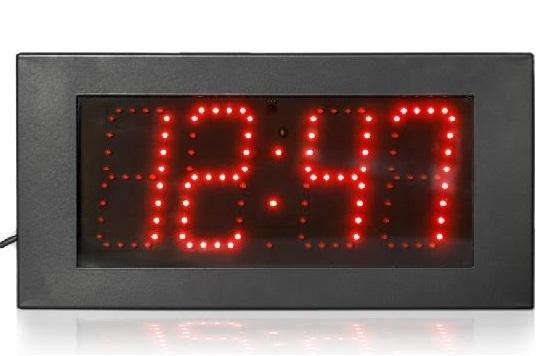

5 Steel - Metalowa Obudowa Przód Bok Tył ZA10 Steel zewnętrzny ZA10 Steel wewnętrzny ZA20 Steel zewnętrzny Parametr Zegarów STEEL ZA10 wewnętrzny ZA10 zewnętrzny ZA20 zewnętrzny Format prezentacji czasu HH:MM HH:MM HH:MM Wysokośd cyfry 100 mm 100 mm 200 mm Technologia obudowy Steel Steel Steel Odpornośd na warunki atmosferyczne IP40 IP65 IP65

6 DOSTĘPNE MOŻLIWOŚCI KONFIGURACJI Możliwości konfiguracyjne urządzeo Funkcja wersja R (pilot) wersja L (strona WWW) Ustawianie czasu/daty TAK TAK Włączanie/wyłączanie prezentacji godziny/daty/temperatury TAK TAK Zmiana czasu prezentacji godziny/daty/temperatury TAK TAK Zmiana formatu prezentacji daty TAK TAK Ustawianie lokalnej strefy czasowej TAK TAK Włączanie/wyłączanie czasu letniego * TAK TAK Programowanie godzin pracy urządzenia tryb ECO TAK TAK Regulacja jasności: 10 poziomów stałych + AUTO TAK TAK Programowanie alarmów (przekaźnik) tryb dzienny TAK TAK Programowanie alarmów (przekaźnik) tryb tygodniowy TAK TAK Przejrzysty i tabelaryczny podgląd i konfiguracja ustawieo strona WWW Ustawianie parametrów synchronizacji czasu z sieci Internet Funkcjonalnośd serwera czasu SNTP (zegar MASTER) Zdalne, centralne zarządzanie wieloma zegarami w sieci TAK TAK TAK TAK * Funkcja automatycznej zmiany czasu zimowego na letni i letniego na zimowy zgodnie z dyrektywą UE 2000/84/EC. Dostępnośd funkcji - tylko dla urządzeo wyposażonych w synchronizację czasu GPS lub w synchronizację czasu NTP. PRZEKAŹNIK WYKONAWCZY Zegary mają wbudowany przekaźnik wykonawczy, który może sygnalizowad do 30 alarmów. Czas trwania każdego alarmu ustawia się niezależnie w granicach 1 sekunda 59 sekund. Przykładowe zastosowanie: - załączad buczek przemysłowy sygnalizujący np. przerwy oraz zmiany w zakładzie pracy - załączad dzwonek szkolny - dawad sygnał czasowy do innego urządzenia/systemu Parametry wbudowanego przekaźnika wykonawczego Typ styków max. obciążenie max. załączane napięcie max. załączana moc NO (Normal Open) 5 A 250 V 1000 W ZASILANIE Zegar posiada standardowe zasilanie sieciowe z gniazdka 230V. Wszystkie elementy zasilacza schowane są w obudowie co sprawia, że nie jest wymagana instalacja dodatkowych puszek elektrycznych. Nie ma też konieczności wygospodarowania miejsca na osobny zasilacz, wszystkie elementy urządzenia mieszczą się w jednej bryle o niewielkich gabarytach.

7 FUNKCJE Zegary posiadają wiele możliwości konfiguracji: - Ustawianie czasu/daty - Włączanie/wyłączanie prezentacji godziny/daty/temperatury - Zmiana czasu prezentacji godziny/daty/temperatury - Zmiana formatu prezentacji daty - Ustawianie lokalnej strefy czasowej - Włączanie/wyłączanie czasu letniego - Programowanie godzin pracy urządzenia tryb ECO - Regulacja jasności: 10 poziomów stałych + AUTO - Programowanie alarmów (przekaźnik) tryb dzienny - Programowanie alarmów (przekaźnik) tryb tygodniowy

8 ZARZĄDZANIE Sterowanie zegarem odbywa się (w zależności od wybranej opcji) przez pilota zdalnego sterowania lub z poziomu komputera poprzez stronę www. ZARZĄDZANIE USTAWIENIAMI WEB PANEL Każde urządzenie posiada wbudowany WEB PANEL, który dostępny jest poprzez sied komputerową w przeglądarce internetowej. Zarządzanie przez WEB PANEL może odbywad się za pomocą komputera, tabletu, smartfonu lub innego urządzenia posiadającego przeglądarkę internetową. Zalety rozwiązania: - funkcjonalnośd wbudowana, - przejrzysty i tabelaryczny podgląd ustawieo (strona WWW), - możliwośd zarządzania wieloma urządzeniami z jednego miejsca poprzez sied komputerową, - możliwośd zarządzania zdalnie poprzez Internet z dowolnego miejsca na świecie. ZARZĄDZANIE USTAWIENIAMI - PILOT IR Do zarządzania urządzeniami można zastosowad pilot IR. Modele zegarów z sufiksem R posiadają w komplecie pilot na podczerwieo do zdalnego zarządzania zegarem. Każdy pilot posiada unikalny kod, dzięki czemu nie ma możliwości nieautoryzowanych zmian przez osoby nieuprawnione. Pilot przypisywany jest do jednego lub więcej zegarów. Istnieje również możliwośd przypisania wielu pilotów do jednego zegara. Zalety rozwiązania: - obsługa bez użycia komputera - nie wymaga instalacji sieci komputerowej - bezpośrednia weryfikacja wprowadzonych zmian na wyświetlaczu urządzenia UWAGA: - Dla zegarów L (lan) Pilot IR jest akcesorium dodatkowym patrz tabela - Wybrane funkcje lub ustawienia mogą nie byd dostępne.

9 CZAS LETNI / ZIMOWY - DST Zegar umożliwia włączenie funkcji automatycznej zmiany czasu z zimowego na letni i z letniego na zimowy (DST Daylight Saving Time). Zmiana realizowana jest dla Europy, USA, Kanady, Australii i Izraela. FUNKCJA STOPERA Oprócz wyświetlania godziny, daty i temperatury, zegary umożliwiają także zliczenie czasu. Zliczanie dostępne jest w 3 trybach: a) Klasycznego Stopera b) Timer Up - minutnik liczący w górę od 0 do zadanej wartości c) Timer Down - minutnik liczący w dół od zadanej wartości do 0 AUTOMATYCZNA REGULACJA JASNOŚCI Urządzenie posiada regulację jasności wyświetlaczy. Dzięki temu zapewniona jest czytelnośd wyświetlaczy w dużym nasłonecznieniu (zastosowanie zewnętrzne) oraz unika się zbyt intensywnego światła w przypadku zastosowao wewnętrznych. Bieżący pomiar przez sensor jest zawsze aktualny, gdyż uwzględnia zmiany położenia słooca względem wyświetlacza, zmiany zachmurzenia w ciągu dnia oraz skracanie i wydłużanie dnia w ciągu roku. Oprócz automatycznej regulacji jasności opartej na sensorze, istnieje możliwośd manualnego wybrania i zablokowania jednego z 10 poziomów jasności. STREFY CZASOWE Zegar umożliwia ustawienie wybranej strefy czasowej względem czasu UTC.

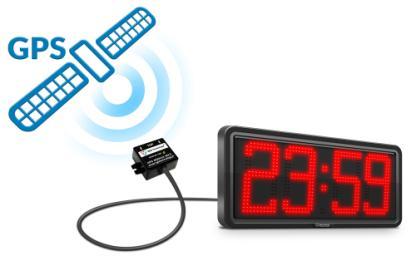

10 TRYB ECO Urządzenia mają wbudowany tryb pracy ECO, który umożliwia samoczynne wygaszanie urządzeo w godzinach nocnych lub w innych zadanych przedziałach czasowych. SYNCHRONIZACJA CZASU, SYSTEMY ZEGAROWE Czas w zegarach może byd ustawiany manualnie przez użytkownika lub poprzez funkcję automatycznej synchronizacji czasu dostępną w dwóch opcjach: 1. Satelitarna synchronizacja czasu GPS Mimo, iż system GPS został stworzony do pozycjonowania (tzn. określenia swojego położenia), to można wykorzystad go do innych celów. W odbieranym sygnale GPS zaszyta jest informacja o aktualnym czasie i dacie. Czas ten jest bardzo dokładny, gdyż jest ustalany na podstawie atomowych wzorców. Może się późnid lub śpieszyd zaledwie o jedną milionową sekundy na miesiąc. Dla prawidłowej pracy wymagane jest umieszczenie odbiornika w miejscu zapewniającym widocznośd nieba. Zalety synchronizacji GPS: - zapewnia precyzyjną synchronizację czasu z satelitów GPS na podstawie atomowych wzorców, - nie wymaga żadnej konfiguracji, - nie wymaga przyłączenia do sieci Internet, - działa w każdej lokalizacji na Ziemi, - wbudowana w odbiorniku dioda LED sygnalizująca prawidłowy odbiór sygnału, Aby skorzystad z satelitarnej synchronizacji czasu należy doposażyd zegar w opcjonalny Odbiornik GPS. 2. Klient serwera czasu NTP NTP (Network Time Protocol) jest to protokół komunikacyjny umożliwiający precyzyjną, stabilną i bezpieczną synchronizację zegarów z dowolnym serwem czasu poprzez sied komputerową. Dużym atutem tego rozwiązania jest możliwośd jednoczesnej synchronizacji dużej liczby urządzeo. Synchronizacja może byd realizowana: - z własnego, lokalnego serwera czasu - nie wymagany dostęp do sieci Internet - z publicznego, zdalnego serwera czasu - wymagany dostęp do sieci Internet. Dowolny zegar może byd skonfigurowany jako lokalny serwer czasu NTP opis poniżej. Zalety synchronizacji NTP: - zapewnia precyzyjną synchronizację czasu z serwerami NTP - możliwośd jednoczesnej synchronizacji wielu zegarów z tego samego serwera - obsługa pięciu różnych serwerów czasu (1 podstawowy oraz 4 alternatywne) zapewnia niezawodnośd synchronizacji - zmiana serwera czasu z podstawowego na alternatywny przeprowadzana jest w sposób automatyczny po wykryciu awarii. Synchronizacja czasu NTP realizowana jest poprzez sied komputerową Ethernet (interfejs na wyposażeniu standardowym każdego zegara).

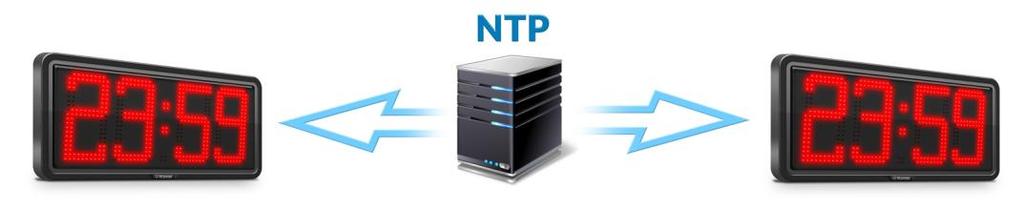

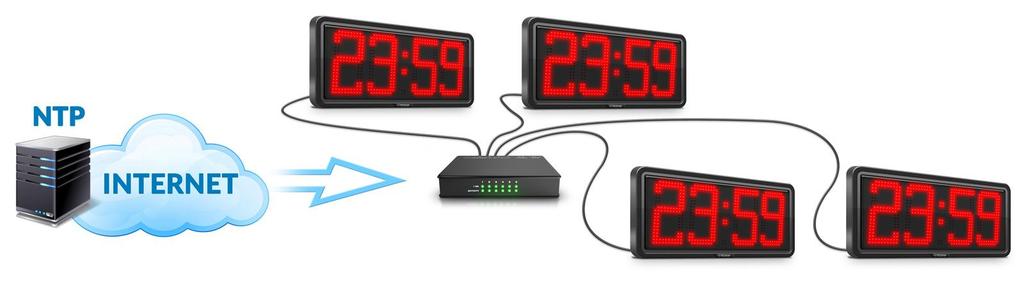

11 Funkcja lokalnego serwera czasu NTP Dowolny zegar z serii ZA/ZB może byd zegarem centralnym (MASTER) który w sieci LAN będzie zapewniał źródło czasu dla pozostałych zegarów (Slave). Dzięki temu, w łatwy sposób może stworzyd system zegarowy w którym zegar centralny może pobierad czas z różnych źródeł, takich jak: odbiornika GPS, publiczny serwer NTP lub swój zegar wewnętrzny. Dostarczanie zsynchronizowanego czasu na wszystkich zegarach gwarantuje nam, że każda osoba opiera się na tym samym źródle czasu. Jest to niezwykle ważne w zakładach pracy, halach produkcyjnych, szkołach, dworcach, peronach itd. PRZYKŁADOWE SCHEMATY POŁĄCZEO ZEGARÓW Zegary synchronizowane z lokalnego serwera NTP (sied LAN): Zegary synchronizowane ze zdalnego serwera NTP (sied Internet): Zegar MASTER synchronizowany z GPS, będący jednocześnie lokalnym serwerem NTP dla pozostałych zegarów w sieci:

12 SYNCHRONIZACJA PREZENTOWANEJ TREŚCI Oprócz synchronizacji czasu, nasze zegary posiadają funkcję synchronizacji prezentowanej treści. Oznacza to, że wszystkie urządzenia które pracują w jednej sieci, wyświetlają te same informacje w tym samym czasie. Jest to bardzo przydatna funkcja w instalacjach dwóch lub więcej zegarów rozmieszczonych blisko siebie, np.: - dwie strony pylonu z zegarami, - kilka zegarów wskazujących czas na świecie, - dworce komunikacji publicznej, - wielostronne słupy informacyjne - itp. W instalacjach z synchronizacją treści można włączyd funkcję przekazywania poprzez sied wartości zmierzonej temperatury z zegara MASTER do zegarów pozostałych. Funkcjonalnośd ta umożliwia np.: - prezentację temperatury na kilku urządzeniach jednocześnie korzystając z tylko jednej sondy temperatury - prezentację temperatury zmierzonej przez inne urządzenie (MASTER) w zdalnej lokalizacji - uniknięcie prezentacji rozbieżnych pomiarów spowodowanych różną lokalizacją sond temperatury - itp. CENY URZĄDZEO PrestigeLine MODEL STEROWANIE WYSOKOŚD CYFRY Cennik WYSOKOŚD SZEROKOŚD GRUBOŚD MASA ŚR. POBÓR MOCY CENA NETTO CENA BRUTTO ZA5-R Pilot IR 50 mm 141 mm 298 mm 42 mm 1 kg 10W 549,00zł 675,27zł ZA5-L Strona WWW 50 mm 141 mm 298 mm 42 mm 1 kg 10W 599,00zł 736,77zł ZB5-R Pilot IR 50 mm 141 mm 408 mm 42 mm 1,5 kg 14W 699,00zł 859,77zł ZB5-L Strona WWW 50 mm 141 mm 408 mm 42 mm 1,5 kg 14W 749,00zł 921,27zł ZA10-R Pilot IR 100 mm 186 mm 349 mm 45 mm 1,5 kg 10W 549,00zł 675,27zł ZA10-L Strona WWW 100 mm 186 mm 349 mm 45 mm 1,5 kg 10W 599,00zł 736,77zł ZB10-R Pilot IR 100 mm 186 mm 512 mm 45 mm 2,0 kg 15W 699,00zł 859,77zł ZB10-L Strona WWW 100 mm 186 mm 512 mm 45 mm 2,0 kg 15W 749,00zł 921,27zł ZA20-R Pilot IR 200 mm 288 mm 616 mm 45 mm 3,0 kg 14W 1 049,00zł 1 290,27zł ZA20-L Strona WWW 200 mm 288 mm 616 mm 45 mm 3,0 kg 14W 1 099,00zł 1 351,77zł ZB20-R Pilot IR 200 mm 288 mm 900 mm 45 mm 4,0 kg 20W 1 399,00zł 1 720,77zł ZB20-L Strona WWW 200 mm 288 mm 900 mm 45 mm 4,0 kg 20W 1 449,00zł 1 782,27zł

13 Hermetic MODEL STEROWANIE WYSOKOŚD CYFRY Cennik WYSOKOŚD SZEROKOŚD GRUBOŚD MASA ŚR. POBÓR MOCY CENA NETTO CENA BRUTTO ZAH10-R Pilot IR 100 mm 160 mm 330 mm 33 mm 1,5 kg 10W 549,00zł 675,27zł ZAH10-L Strona WWW 100 mm 160 mm 330 mm 33 mm 1,5 kg 10W 599,00zł 736,77zł ZBH10-R Pilot IR 100 mm 160 mm 490 mm 33 mm 2,0 kg 15W 699,00zł 859,77zł ZBH10-L Strona WWW 100 mm 160 mm 490 mm 33 mm 2,0 kg 15W 749,00zł 921,27zł ZAH20-R Pilot IR 200 mm 270 mm 590 mm 33 mm 3,0 kg 14W 1 049,00zł 1 290,27zł ZAH20-L Strona WWW 200 mm 270 mm 590 mm 33 mm 3,0 kg 14W 1 099,00zł 1 351,77zł Steel metalowa obudowa MODEL STEROWANIE WYSOKOŚD CYFRY Cennik WYSOKOŚD SZEROKOŚD GRUBOŚD MASA ŚR. POBÓR MOCY CENA NETTO CENA BRUTTO ZA10-R Steel Indoor ZA10-L Steel Indoor ZA10-R Steel Outdoor ZA10-L Steel Outdoor ZA20-R Steel Outdoor ZA20-L Steel Outdoor Pilot IR 100 mm 160 mm 324 mm 54 mm 2,5 kg 10W 849,00zł 1044,27zł Strona WWW 100 mm 160 mm 324 mm 54 mm 2,5 kg 10W 899,00zł 1105,77zł Pilot IR 100 mm 180 mm 372 mm 61 mm 2,5 kg 10W 1 090,00zł 1 340,70zł Strona WWW 100 mm 180 mm 372 mm 61 mm 2,5 kg 10W 1 140,00zł 1 403,20zł Pilot IR 200 mm 314 mm 637 mm 61 mm 5,5 kg 14W 1 490,00zł 1 832,70zł Strona WWW 200 mm 314 mm 637 mm 61 mm 5,5 kg 14W 1 540,00zł 1 894,20zł Dostępna kolorystyka diod: W zestawie wraz z urządzeniem znajdują się: - elementy montażowe - pilot IR na podczerwieo (dla modeli z sufiksem R ) - wbudowany moduł komunikacji Ethernet (dla modeli z sufiksem L ) Dodatkowe opcje do wyświetlaczy z tej serii DODATKOWE OPCJE OPIS DOPŁATA NETTO DOPŁATA BRUTTO Synchronizacja czasu GPS (odbiornik GPS) Synchronizowanie czasu poprzez ogólnoświatowy satelitarny system GPS. Odbiornik GPS z wbudowaną anteną, odporny na warunki atmosferyczne. Synchronizacja GPS zapewnia dokładnośd czasu co do sekundy, samoczynnie przełącza zegar z czasu letniego na zimowy i odwrotnie. Długośd przewodów patrz opis w pozycji Przedłużenie przewodów. 199,00zł 244,77zł Zasilanie PoE+ (zegary L ) PoE (Power over Ethernet) jest nazwą szeregu metod, które pozwalają zasilid sprzęt sieciowy poprzez skrętkę komputerową przy równoczesnym przesyle danych. Standard zasilania PoE 802.3at (PoE+). 100,00zł 123,00zł

14 Sonda temperatury powietrza Wyświetlacz oprócz standardowej jego funkcji (zegar i kalendarz) wzbogaca się o pomiar temperatury. Temperatura wyświetlana jest na przemian na polu diodowym wyświetlacza wraz z czasem i datą. Zakres mierzonych temperatur: -50 C +99 C Długośd przewodów patrz opis w pozycji Przedłużenie przewodów. 50,00zł 61,50zł Sonda temperatury wody (hermetyczna) Wyświetlacz oprócz standardowej jego funkcji (zegar i kalendarz) wzbogaca się o pomiar temperatury. Temperatura wyświetlana jest na przemian na polu diodowym wyświetlacza wraz z czasem i datą. Zakres mierzonych temperatur: -50 C +99 C Długośd przewodów patrz opis w pozycji Przedłużenie przewodów. 100,00zł 123,00zł Stelaż prostopadły pod zegar serii ZA/ZB Stelaż do montażu zegarów ZA/ZB - jednostronny lub dwustronny. Przydatny przy montażu prostopadłym do ściany. 150,00 zł 184,50 zł Przedłużenie przewodów Przewód zasilający: standardowa długośd 2m; możliwośd przedłużenia do max. 100m. Przewód odbiornika GPS: standardowa długośd 10m; możliwośd przedłużenia do max. 50m. Przewód sondy temp.: standardowa długośd 2m; możliwośd przedłużenia do max. 50m. 3,00zł/mb 3,69zł/mb Dopłata dotyczy przedłużenia o każdy mb ponad standardową długośd. Buczek (sygnalizator akustyczny) standard Przemysłowy sygnalizator akustyczny wykonany z odpornego mechanicznie tworzywa syntetycznego ABS. Zasilanie 230V, 3W. Natężenie sygnału akustycznego 88dB. 250,00zł 307,50zł Buczek (sygnalizator akustyczny) o zwiększonej głośności Przemysłowy sygnalizator akustyczny wykonany z odpornego mechanicznie tworzywa syntetycznego ABS. Zasilanie 230V, 3W. Natężenie sygnału akustycznego 108dB. 690,00zł 848,70zł Diody zielone lub niebieskie W standardzie do wyboru kolor diod żółty, bursztynowy i czerwony. Za wybrany inny kolor dopłata od wartości netto urządzenia w standardzie. + 10% Diody białe Za wybranie kolor białego dopłata od wartości netto urządzenia w standardzie. + 50% W SPRAWIE SZCZEGÓŁÓW ZAMÓWIENIA Prosimy o kontakt: Enterled ul. Łowiecka Bielsko-Biała tel biuro@enterled.pl
