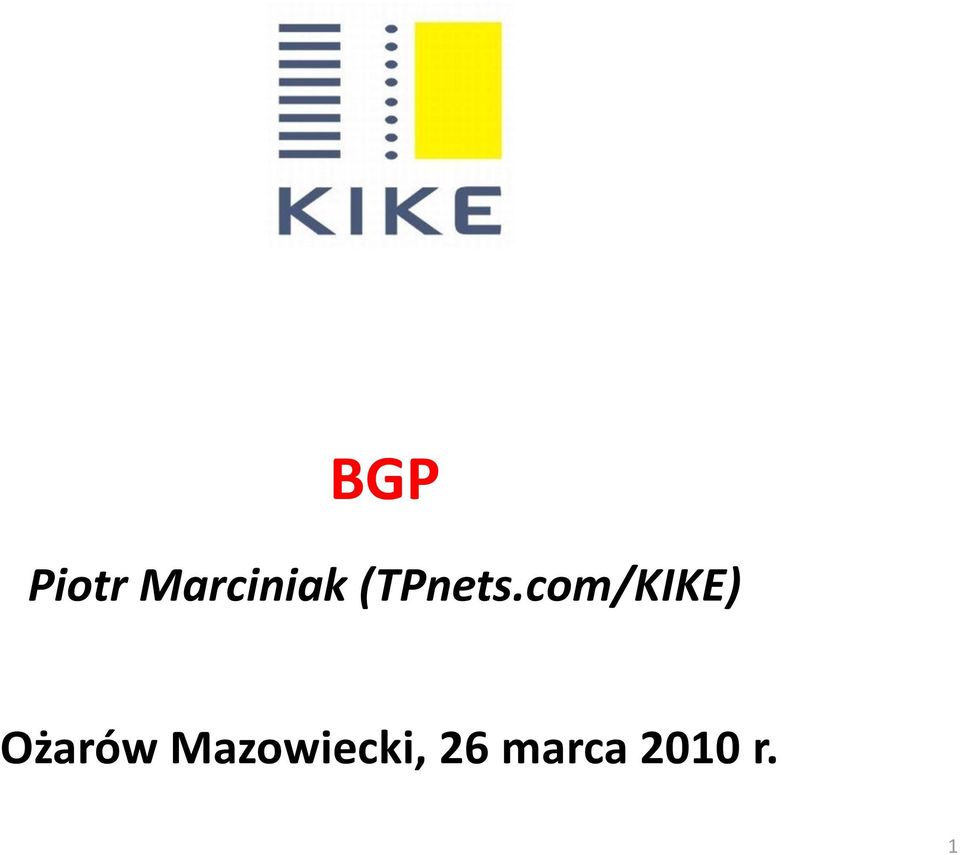

1 BGP Piotr Marciniak (TPnets.com/KIKE) Ożarów Mazowiecki, 26 marca 2010 r. 1

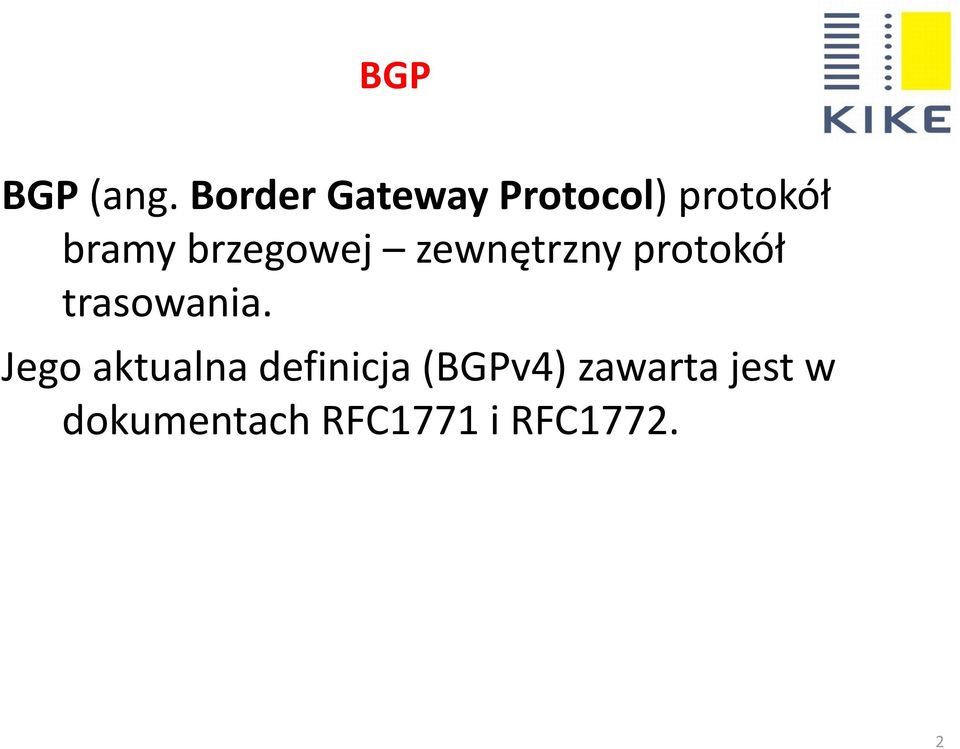

2 BGP BGP (ang. Border Gateway Protocol) protokół bramy brzegowej zewnętrzny protokół trasowania. Jego aktualna definicja (BGPv4) zawarta jest w dokumentach RFC1771 i RFC

3 BGP Wewnętrzne protokoły trasowania (IGP, ang. Interior Gateway Protocol) używane do wymiany informacji o trasach w pojedynczym systemie autonomicznym (ang. AS). Przykłady: RIP, EIGRP, OSPF, IS-IS Zewnętrzne protokoły trasowania (EGP, ang. Exterior Gateway Protocol) używane do wymiany informacji o trasach pomiędzy różnymi AS'ami. Przykłady: BGP 3

4 BGP Schemat połączeo między ASn BGP AS 1111 BGP AS 3333 BGP AS 2222 BGP AS 4444 BGP 4

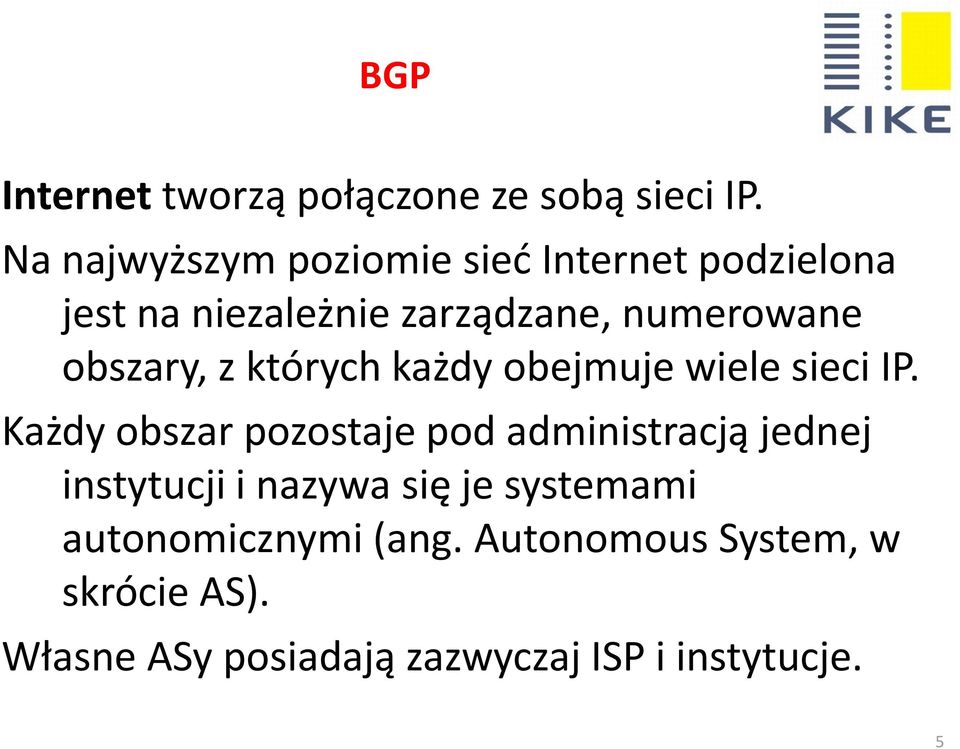

5 BGP Internet tworzą połączone ze sobą sieci IP. Na najwyższym poziomie sied Internet podzielona jest na niezależnie zarządzane, numerowane obszary, z których każdy obejmuje wiele sieci IP. Każdy obszar pozostaje pod administracją jednej instytucji i nazywa się je systemami autonomicznymi (ang. Autonomous System, w skrócie AS). Własne ASy posiadają zazwyczaj ISP i instytucje. 5

6 Firma AS 1111 BGP ISP 1 AS 2222 Portal AS 4444 ISP 2 AS

7 BGP Internet działa więc w oparciu o protokół BGP, który definiuje routing między sieciami z wykorzystaniem numerów systemów autonomicznych, tzw. numery AS (ang. ASn). Każdy operator chcący zestawiad dowolnie i niezależnie łącza z innymi operatorami, musi posiadad numer AS, by rozgłosid w Internecie swoje publiczne klasy adresowe PI. Adresacja PA nie może otrzymad odrębnego AS'a. 7

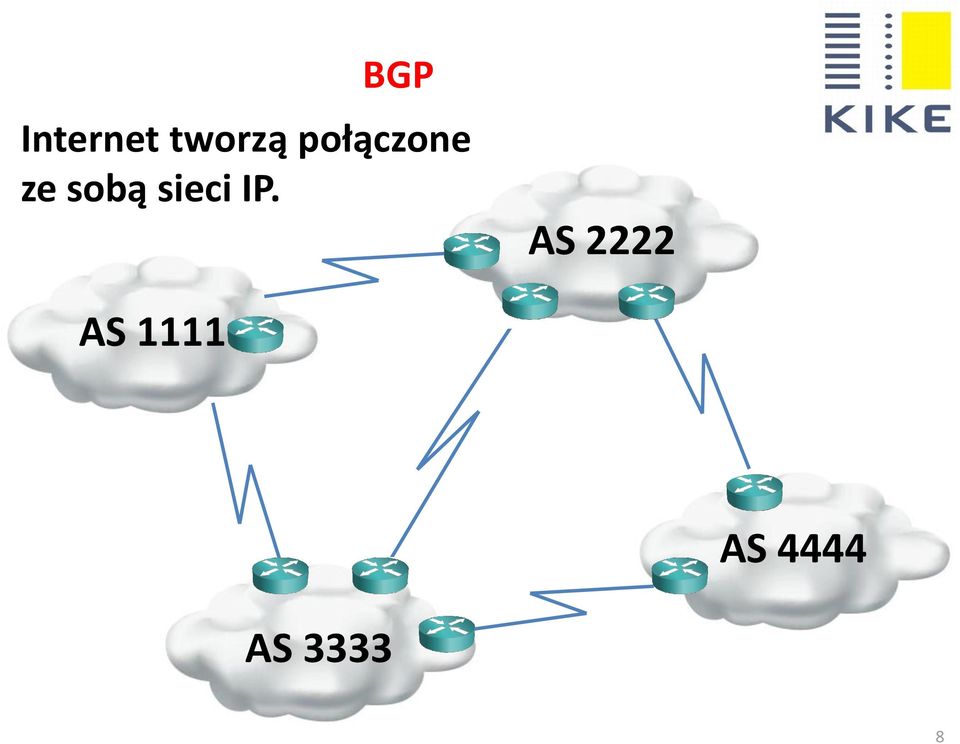

8 BGP Internet tworzą połączone ze sobą sieci IP. AS 2222 AS 1111 AS 4444 AS

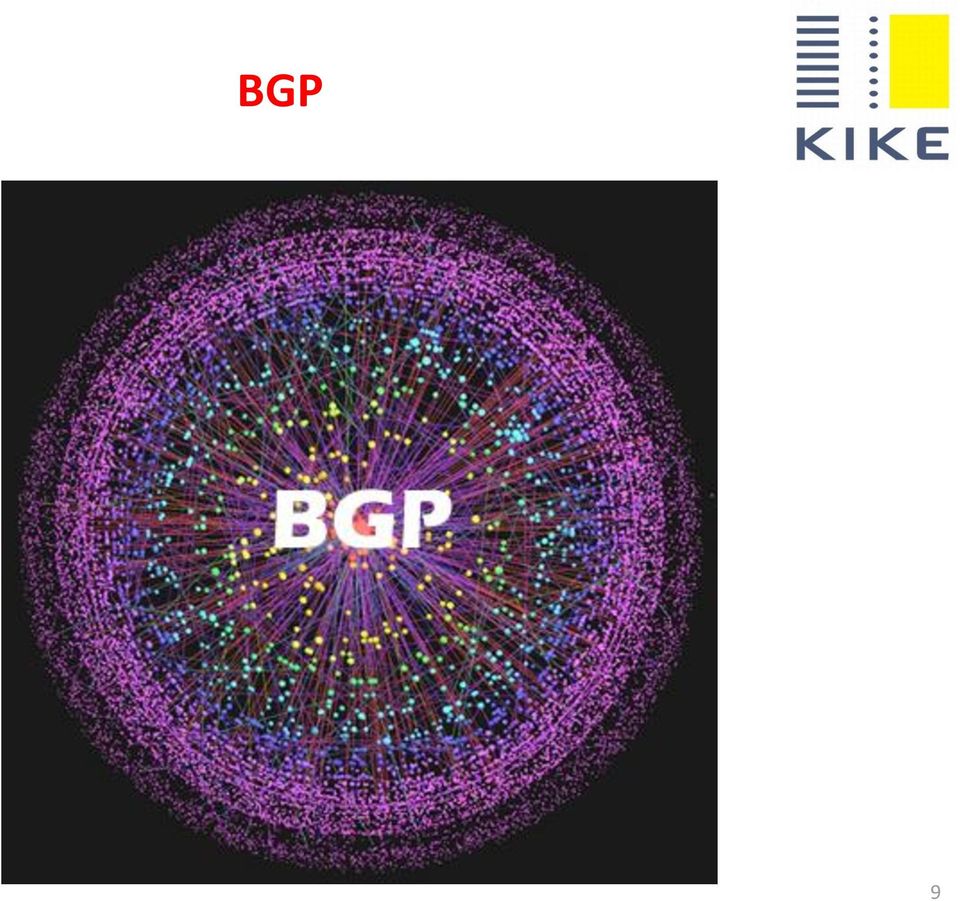

9 BGP 9

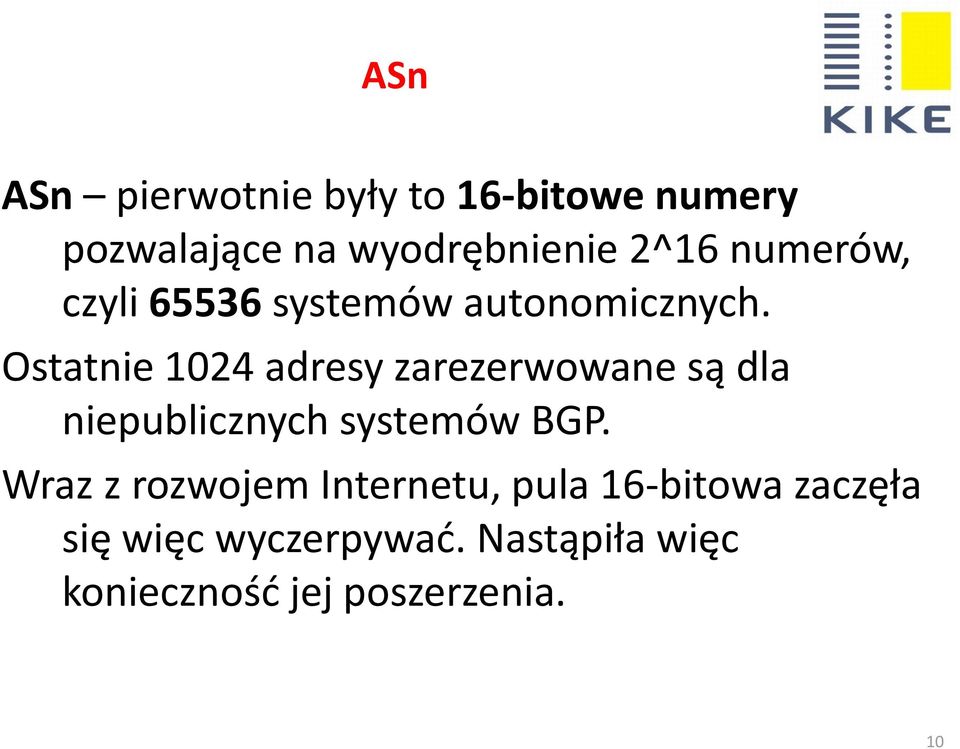

10 ASn ASn pierwotnie były to 16-bitowe numery pozwalające na wyodrębnienie 2^16 numerów, czyli systemów autonomicznych. Ostatnie 1024 adresy zarezerwowane są dla niepublicznych systemów BGP. Wraz z rozwojem Internetu, pula 16-bitowa zaczęła się więc wyczerpywad. Nastąpiła więc koniecznośd jej poszerzenia. 10

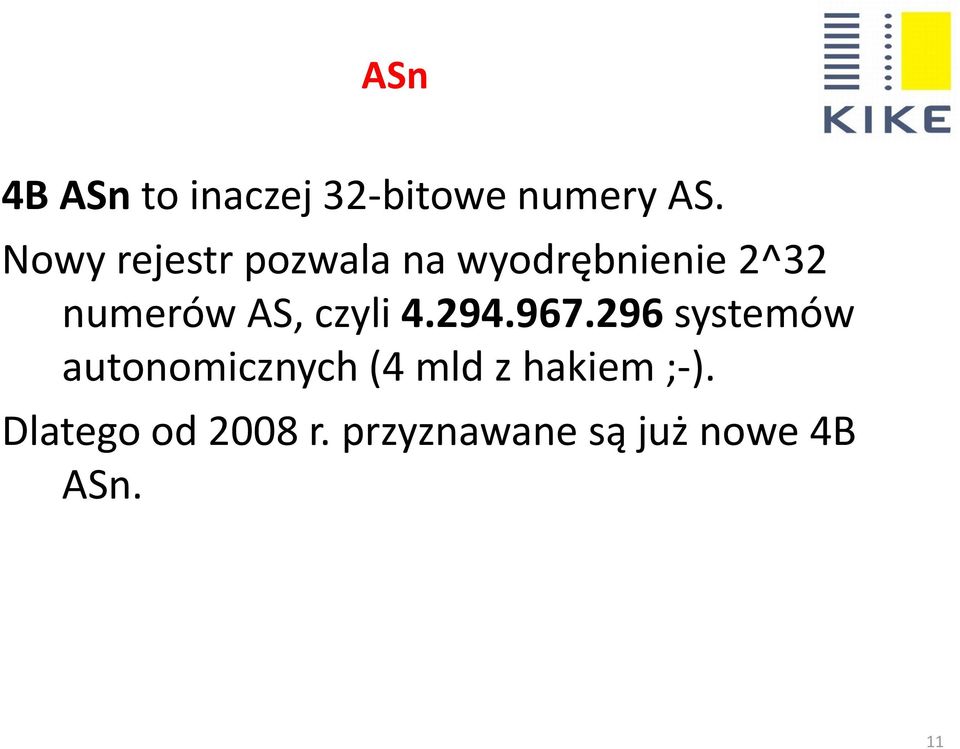

11 ASn 4B ASn to inaczej 32-bitowe numery AS. Nowy rejestr pozwala na wyodrębnienie 2^32 numerów AS, czyli systemów autonomicznych (4 mld z hakiem ;-). Dlatego od 2008 r. przyznawane są już nowe 4B ASn. 11

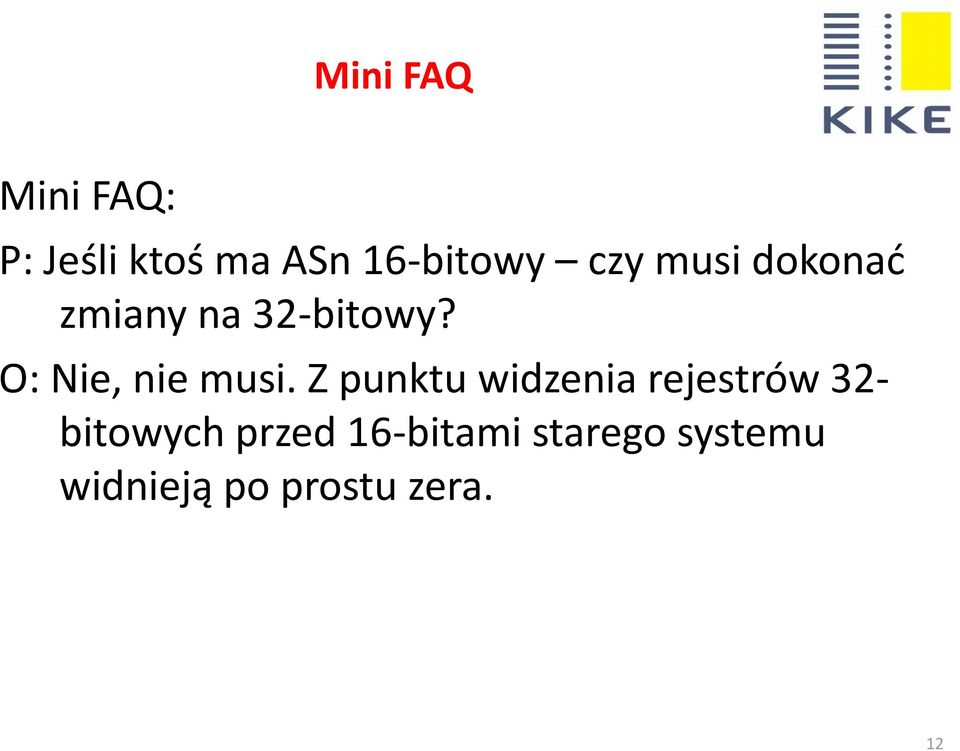

12 Mini FAQ Mini FAQ: P: Jeśli ktoś ma ASn 16-bitowy czy musi dokonad zmiany na 32-bitowy? O: Nie, nie musi. Z punktu widzenia rejestrów 32- bitowych przed 16-bitami starego systemu widnieją po prostu zera. 12

13 Mini FAQ P: Jakie znaczenie wdrożenie systemu 32-bitowego ma dla istniejących systemów 16-bitowych? O: Jeśli stare oprogramowanie na routerach BGP nie wspiera rejestrów 32-bitowych, niemożliwa będzie realizacja inżynierii ruchu. Problem będzie narastał wraz ze wzrostem liczby przyznanych 4B ASn. Nie każdy router będzie można przystosowad do 32-bitowych ASn! 13

14 Mini FAQ P: Jak więc stary router BGP nawiąże sesję z 4B ASn? O: Wykorzystywany jest specjalny AS23456 (AS_TRANS), który maskuje wszystkie 32-bitowe ASn'y na routerach nie wspierających 4B ASn. P: Jakie są wymogi wdrożenia 4B ASn w dowolnej sieci? O: Wystąpienie o 32-bitowy AS, posiadanie routera BGP wspierającego 4B ASn, odpowiednia konfiguracja (reg. exp., nowe atrybuty). 14

15 Schemat 1 1 uplink = BGP nie jest potrzebne AS 1111 BGP = static AS

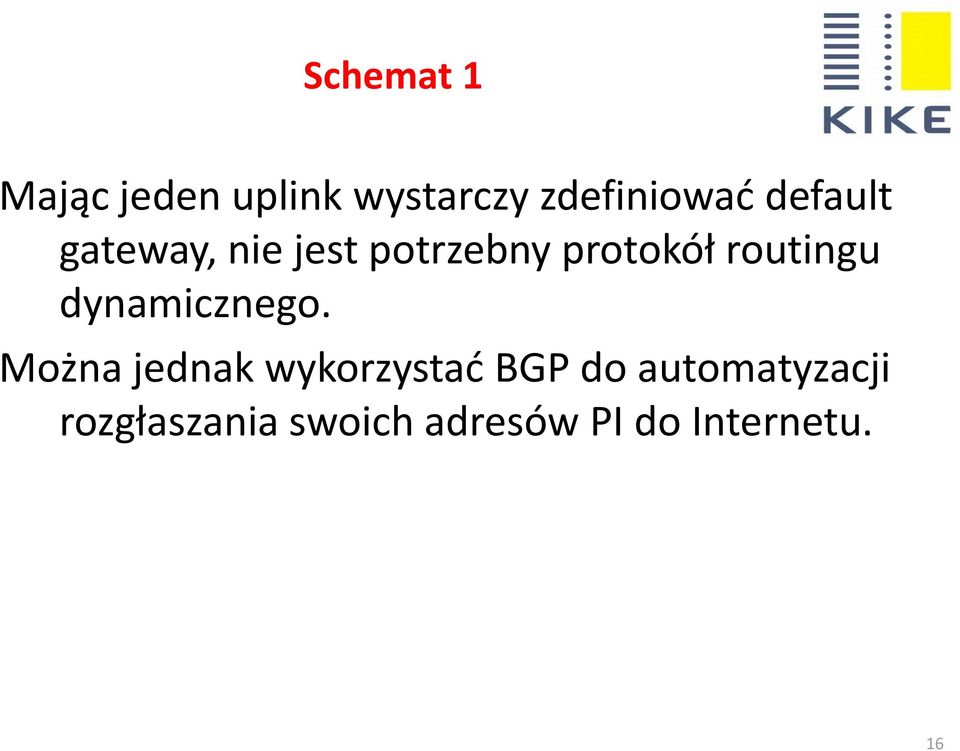

16 Schemat 1 Mając jeden uplink wystarczy zdefiniowad default gateway, nie jest potrzebny protokół routingu dynamicznego. Można jednak wykorzystad BGP do automatyzacji rozgłaszania swoich adresów PI do Internetu. 16

17 Schemat 1 Podstawowa konfiguracja (Cisco): router bgp 3333 bgp router-id network mask aggregate-address summary-only redistribute connected redistribute static neighbor remote-as neighbor description KIX neighbor version 4 17

18 Schemat 1 Zanim jednak zestawisz sesję, zdefiniuj co chcesz wysyład w świat dodając do powyższego:! usuwa ew. prywatne ASn z wysyłanych prefixów neighbor remove-private-as! pozwala uniknąd wysyłania przypadkowych prefixów neighbor distribute-list bgp_dist out! pozwala powiązad wysyłane prefixy z AS'ami ich pochodzenia neighbor filter-list 10 out 18

19 Schemat 1! Przykład listy prefixów, jakie chcemy wysyład można definiowad różne dla różnych peerów. ip access-list extended bgp_dist permit ip any! Określa, że tylko prefixy pochodzące z naszego AS'a zostaną wysłane. ip as-path access-list 10 permit ^$ Teraz bezpiecznie sesję możemy podnieśd. 19

20 Schemat 2 2 uplinki = BGP jest potrzebne AS 1111 AS 2222 BGP BGP AS

21 Schemat 2 Podstawowa konfiguracja jest identyczna, tylko definiujemy 2 sąsiadów. Router pobierze od nich prefixy i stworzy tablicę routingu: R1#sh ip bgp summ BGP router identifier , local AS number network entries using bytes of memory path entries using bytes of memory Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd :46: w6d w0d

22 Schemat 2 Zawsze sprawdź co i jak wysyłasz sąsiadowi: R1#sh ip bgp nei adv BGP table version is , local router ID is Status codes: s suppressed, d damped, h history, * valid, > best, i - internal, S Stale Origin codes: i - IGP, e - EGP,? - incomplete Network Next Hop Metric LocPrf Weight Path *> / i *> ? *> ? *>i / i 22

23 Schemat 3 2 uplinki, 2 routery = BGP + ibgp AS 1111 AS 2222 BGP BGP R1 ibgp R2 23

24 Schemat 3 Konfigurujemy 2 routery do sesji zewnętrznych jak w przykładzie 1 oraz konfigurujemy sąsiedztwo na obu naszych routerach nawzajem, co pozwoli zestawid sesję ibgp, np. na R1 sesję do R2: neighbor remote-as 3333 neighbor description BGP1 neighbor version 4 neighbor next-hop-self 24

25 Podstawy inżynierii W Internecie odległośd do punktu docelowego określa AS-hop, nie ilośd routerów "po drodze". AS 333 R1 AS 111 AS

26 Podstawy inżynierii 1. Wybór trasy o najkrótszym AS-hopie AS 222 AS 333 AS 444 AS 111 AS

27 Podstawy inżynierii 2. Wybór trasy preferowanej AS 222 AS 333 AS G 10G 10G AS 111 AS

28 Podstawy inżynierii Domyślnie ruch kierowany będzie do peera, przez którego jest trasa krótsza do celu i wróci do nas trasą najkrótszą dla nadawcy AS 1111 AS 2222 BGP BGP AS

29 Podstawy inżynierii Istnieje wiele mechanizmów preferowania jednego styku względem innego. Częśd z nich jest uniwersalna dla różnych platform, częśd zaś dostępna wyłącznie na danym urządzeniu. Istnieją też różnice w konfiguracji, opcjach i składni. 29

30 Podstawy inżynierii Dla ruchu wychodzącego od nas zawsze możemy wskazad preferowany styk, bo pakiety wychodzą od nas. neighbor route-map KIX_in in access-list 92 permit any route-map KIX_in permit 10 match ip address 92 set local-preference < >! def 100 wyższy pref.! Tylko na Cisco: set weight < >! def wyższa pref. 30

31 Podstawy inżynierii Trudniej sprowokowad świat, by przysyłał nam dane preferowanym stykiem, a nie innym. neighbor route-map KIX_out out access-list 92 permit any route-map KIX_out permit 10 match ip address 92 set metric < >! Im niższa, tym atrakcyjniejszy set community 8545:50 31

32 Podstawy inżynierii Zasada: trasa bardziej szczegółowa jest dla BGP lepsza od ogólniejszej. Innymi słowy jeśli wolimy byd chętniej osiągalni przez dane łącze możemy tam wysład np. 2 x /22, zamiast 1 x /21 wykorzystując różne listy dla różnych sąsiadów: neighbor distribute-list bgp_dist1 out neighbor distribute-list bgp_dist2 out 32

33 Wsparcie 4B ASn Niektóre implementacje 4B AS: Sprawdź możliwośd aktualizacji swojego oprogramowania u dystrybutora. Pamiętaj, że jeden wpis 32-bitowy zajmuje więcej pamięci, niż 16-bitowy. 33
