Nowe zasady przydziału zasobów z RIPE

Transkrypt

1

2 Tranzyty ruchu IP Nowe zasady przydziału zasobów z RIPE

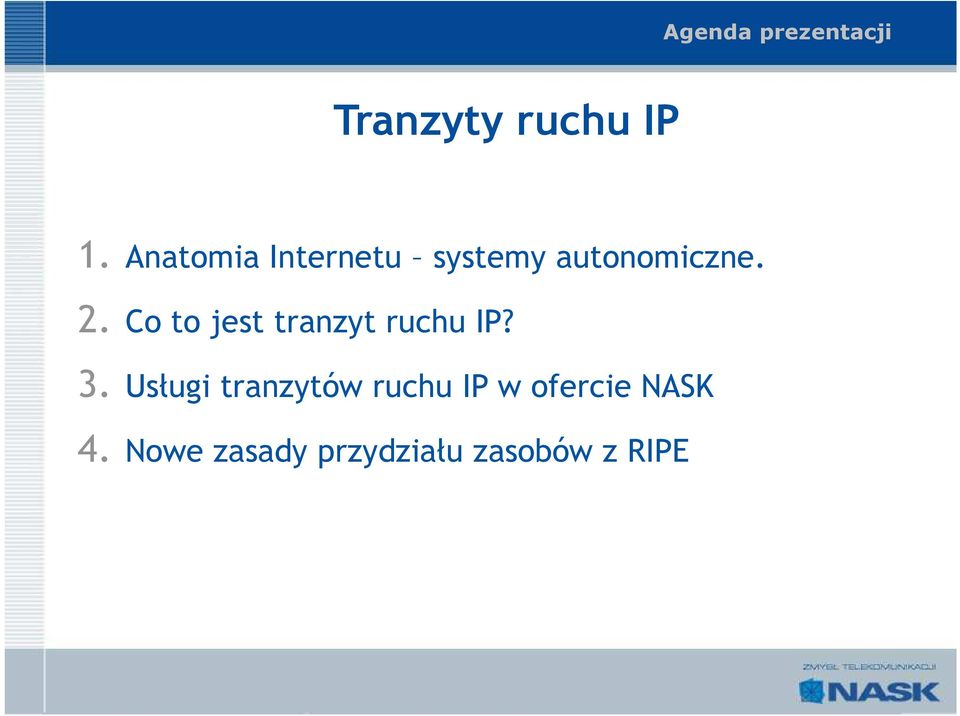

3 Agenda prezentacji Tranzyty ruchu IP 1. Anatomia Internetu systemy autonomiczne. 2. Co to jest tranzyt ruchu IP? 3. Usługi tranzytów ruchu IP w ofercie NASK 4. Nowe zasady przydziału zasobów z RIPE

4 1. Anatomia Internetu systemy autonomiczne

5 Anatomia Internetu Tranzytowanie ruchu ma miejsce pomiędzy odrębnymi sieciami, które są systemami autonomicznymi (AS). Co to jest system autonomiczny i skąd się wziął? Trasowanie (ang. routing, pol. ruting, routowanie) w informatyce wyznaczanie trasy i wysłanie nią pakietu danych w sieci komputerowej. Urządzenie węzłowe, w którym kształtowany jest ruch sieciowy, nazywane jest routerem, moŝe to być np. komputer stacjonarny lub dedykowane urządzenie (równieŝ nazywane routerem).

6 Anatomia Internetu Kiedyś Internet składał się z niewielu routerów. Łatwo im było pamiętać adresy wszystkich urządzeń w globalnej, ale ciągle małej sieci. Wraz z rozrastaniem się Internetu, pojawiły się problemy z wydajnością tych maszyn. Zaradzano temu w prosty sposób. Wyodrębniono samodzielne sieci internetowe tzw. systemy autonomiczne. Następnie podzielono routing, a więc kierowanie ruchem pakietów IP na dwa poziomy: Routing wewnątrz danej sieci (routing lokalny IGP) Routing pomiędzy sieciami (routing zewnętrzny EGP)

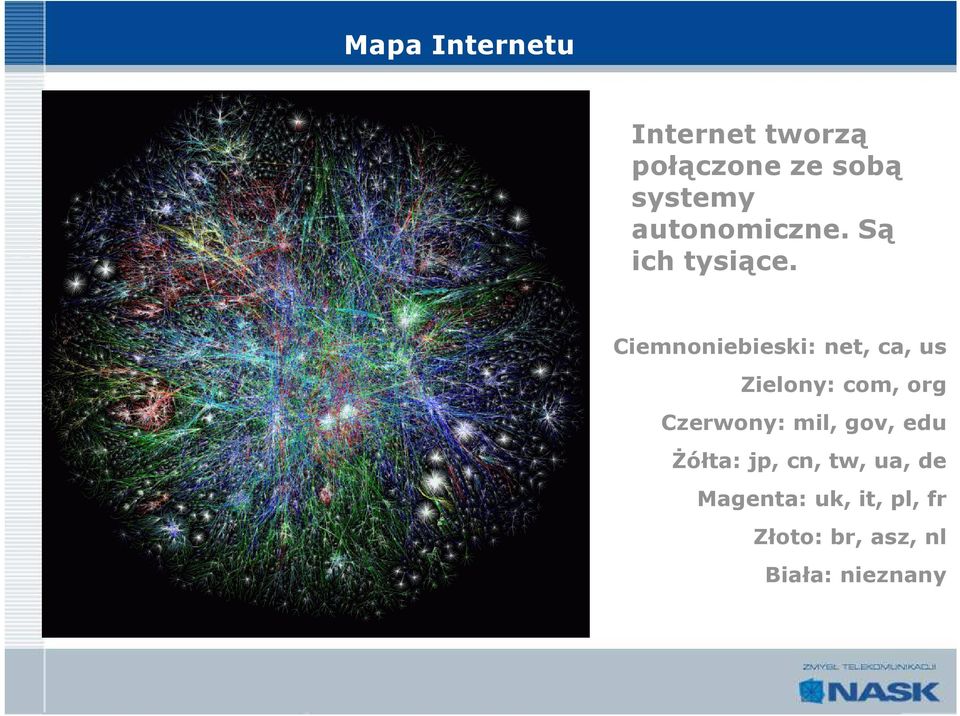

7 Mapa Internetu Internet tworzą połączone ze sobą systemy autonomiczne. Są ich tysiące. Ciemnoniebieski: net, ca, us Zielony: com, org Czerwony: mil, gov, edu śółta: jp, cn, tw, ua, de Magenta: uk, it, pl, fr Złoto: br, asz, nl Biała: nieznany

8 Anatomia Internetu Dzięki podziałowi ról pomiędzy routerami: routery wewnątrz danej sieci znają wyłącznie topologię swojej sieci (swojego AS) i zajmują się routingiem wewnątrz systemu autonomicznego, routery brzegowe wiedzą, z jakimi sieciami graniczy ich sieć (ich AS) i wiedzą, którymi łączami międzyoperatorskimi mogą wysyłać i przyjmować jakiego typu ruch. Znają topologię całego Internetu widzianą z pozycji ich ASa. Wiedzą, którym łączem międzyoperatorskim najlepiej jest wysłać pakiet IP zaadresowany do konkretnego systemu autonomicznego.

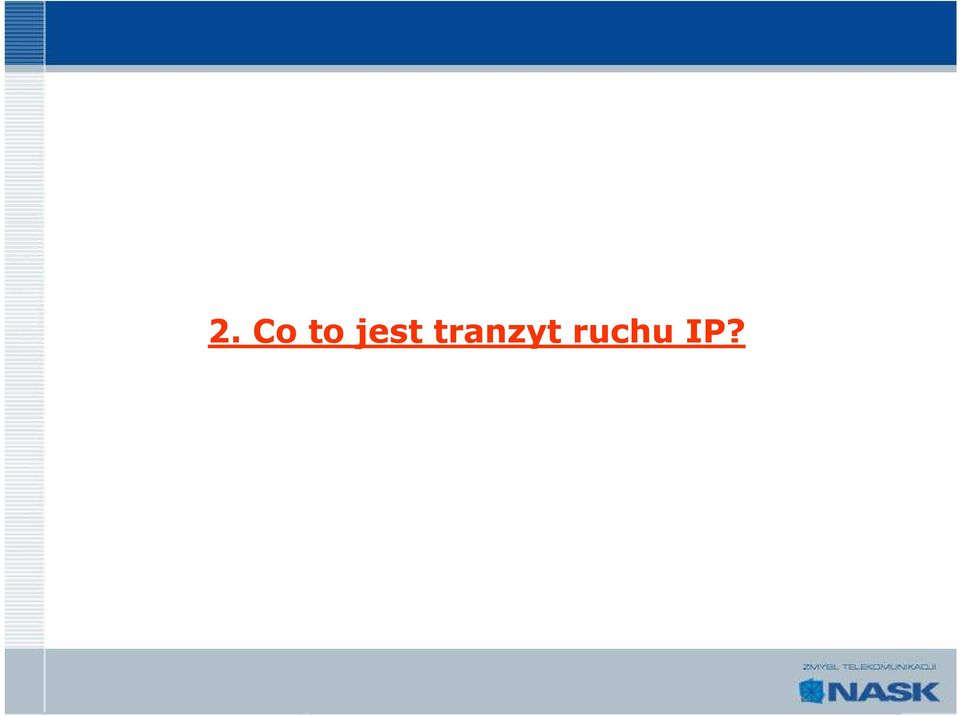

9 2. Co to jest tranzyt ruchu IP?

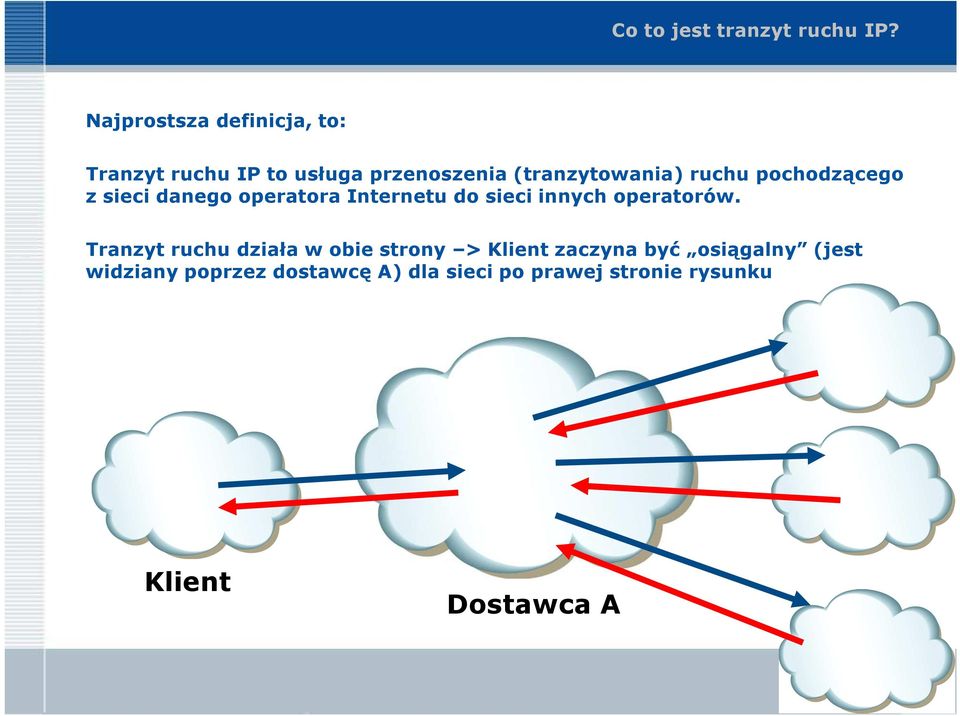

10 Co to jest tranzyt ruchu IP? Najprostsza definicja, to: Tranzyt ruchu IP to usługa przenoszenia (tranzytowania) ruchu pochodzącego z sieci danego operatora Internetu do sieci innych operatorów. Tranzyt ruchu działa w obie strony > Klient zaczyna być osiągalny (jest widziany poprzez dostawcę A) dla sieci po prawej stronie rysunku Klient Dostawca A

11 3. Usługi tranzytów ruchu IP w ofercie NASK

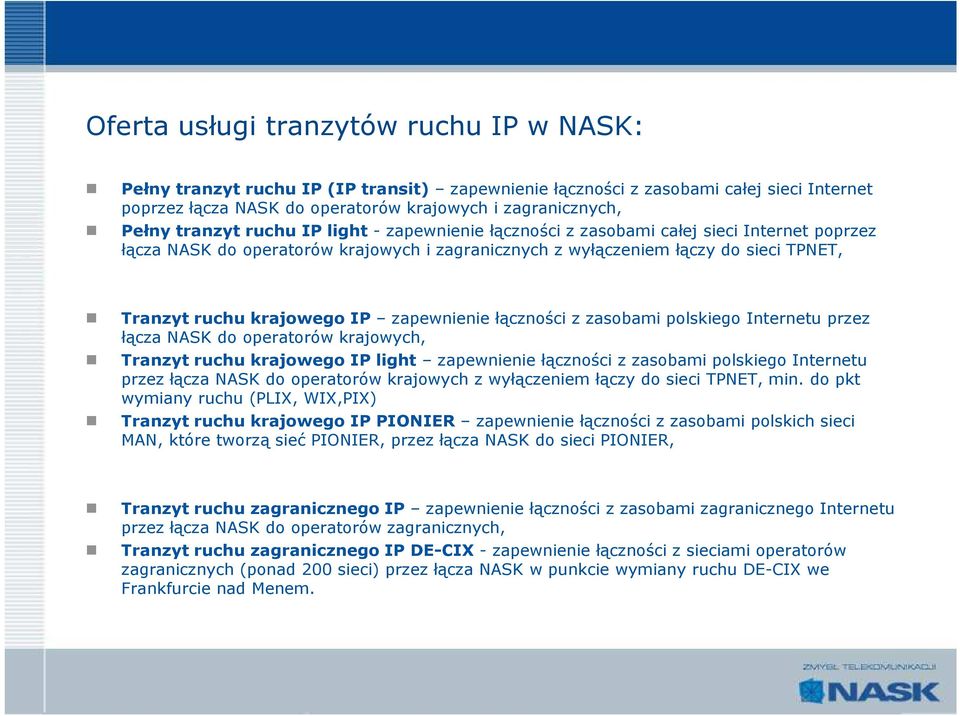

12 Oferta usługi tranzytów ruchu IP w NASK: Pełny tranzyt ruchu IP (IP transit) zapewnienie łączności z zasobami całej sieci Internet poprzez łącza NASK do operatorów krajowych i zagranicznych, Pełny tranzyt ruchu IP light - zapewnienie łączności z zasobami całej sieci Internet poprzez łącza NASK do operatorów krajowych i zagranicznych z wyłączeniem łączy do sieci TPNET, Tranzyt ruchu krajowego IP zapewnienie łączności z zasobami polskiego Internetu przez łącza NASK do operatorów krajowych, Tranzyt ruchu krajowego IP light zapewnienie łączności z zasobami polskiego Internetu przez łącza NASK do operatorów krajowych z wyłączeniem łączy do sieci TPNET, min. do pkt wymiany ruchu (PLIX, WIX,PIX) Tranzyt ruchu krajowego IP PIONIER zapewnienie łączności z zasobami polskich sieci MAN, które tworzą sieć PIONIER, przez łącza NASK do sieci PIONIER, Tranzyt ruchu zagranicznego IP zapewnienie łączności z zasobami zagranicznego Internetu przez łącza NASK do operatorów zagranicznych, Tranzyt ruchu zagranicznego IP DE-CIX - zapewnienie łączności z sieciami operatorów zagranicznych (ponad 200 sieci) przez łącza NASK w punkcie wymiany ruchu DE-CIX we Frankfurcie nad Menem.

13 4. Nowe zasady przydziału zasobów z RIPE

14 Co to jest RIPE NCC RIPE NCC (ang. RIPE Network Coordination Centre) to niezaleŝna i niedochodowa organizacja wspierająca infrastrukturę sieci Internet. Jej siedziba znajduje się w Amsterdamie. RIPE NCC pełni rolę między innymi regionalnego rejestru internetowego (ang. Regional Internet Registry RIR) przechowując i przydzielając takie dane, jak adresy IPv4 i IPv6 oraz numery AS. RIPE NCC działa w Europie, na Bliskim Wschodzie i w części regionów Azji Środkowej. Członkostwo w RIPE NCC jest płatne, wysokość opłaty zaleŝy od ilości przydzielonych zasobów. Do zadań RIPE NCC naleŝy: rozwijanie i opieka techniczna nad bazą WhoIS, pomoc administracyjna dla członków RIPE, prowadzenie bazy danych RIPE Database zawierającej dane o przydzielonych zasobach internetowych. Dodatkowo RIPE NCC zajmuje się: utrzymaniem jednego z 13 głównych serwerów DNS (K-root), rozwojem baz trasowania, wspieraniem badań nad rozwojem technologii, tworzeniem statystyk wykorzystania sieci Internet. Obszar działania RIPE NCC

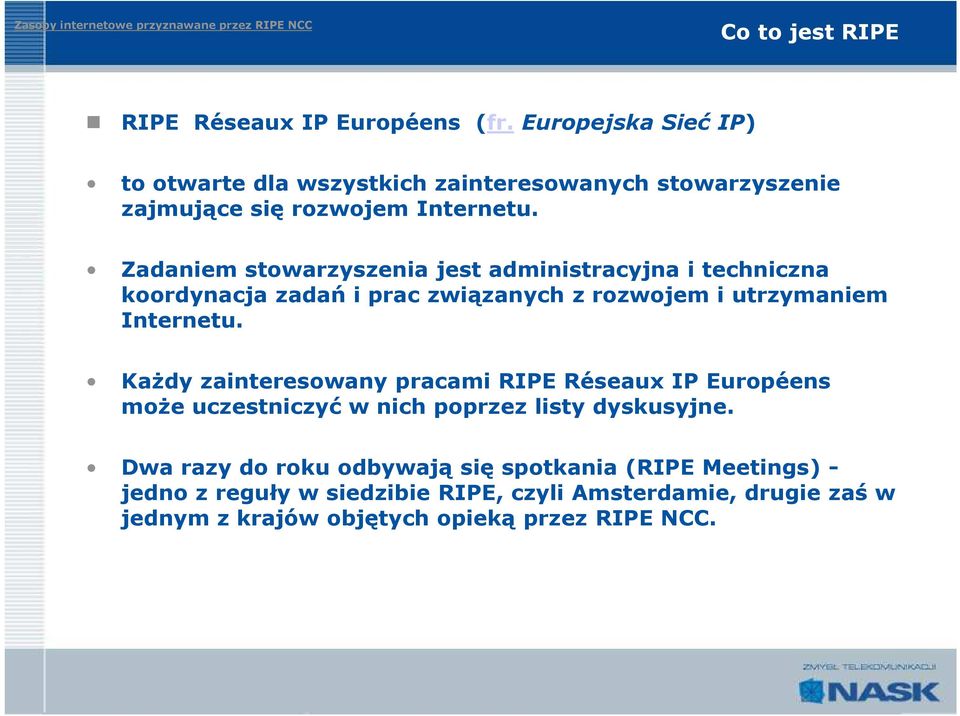

15 Zasoby internetowe przyznawane przez RIPE NCC Co to jest RIPE RIPE Réseaux IP Européens (fr. Europejska Sieć IP) to otwarte dla wszystkich zainteresowanych stowarzyszenie zajmujące się rozwojem Internetu. Zadaniem stowarzyszenia jest administracyjna i techniczna koordynacja zadań i prac związanych z rozwojem i utrzymaniem Internetu. KaŜdy zainteresowany pracami RIPE Réseaux IP Européens moŝe uczestniczyć w nich poprzez listy dyskusyjne. Dwa razy do roku odbywają się spotkania (RIPE Meetings) - jedno z reguły w siedzibie RIPE, czyli Amsterdamie, drugie zaś w jednym z krajów objętych opieką przez RIPE NCC.

16 Zasoby internetowe przyznawane przez RIPE NCC Local Internet Registry (LIR) jest organizacją, która otrzymała przydział puli adresów IP z Regional Internet Registry (RIR) i moŝe przydzielić część tych adresów dla własnych klientów. LIR jest więc zwykle równieŝ dostawcą usług internetowych. LIR moŝe być równieŝ pośrednikiem w przydziale zasobów z RIPE NCC W przydziale jakich zasobów pośredniczy NASK Adresy IP IPv4 IPv6 Numery AS Pula adresowa PI (Provider Independent) to pula niezaleŝna od dostawcy przyznawania dla konkretnego uŝytkownika końcowego. Oznacza to, Ŝe uŝytkownik otrzymuje własną, unikatową pulę adresów w Internecie. ASN (Autonomous System Number) to numer sieci lub grupy sieci opartych na protokole IP pod wspólną administracyjną kontrolą, w której utrzymywany jest spójny schemat trasowania (ang. Routing policy)

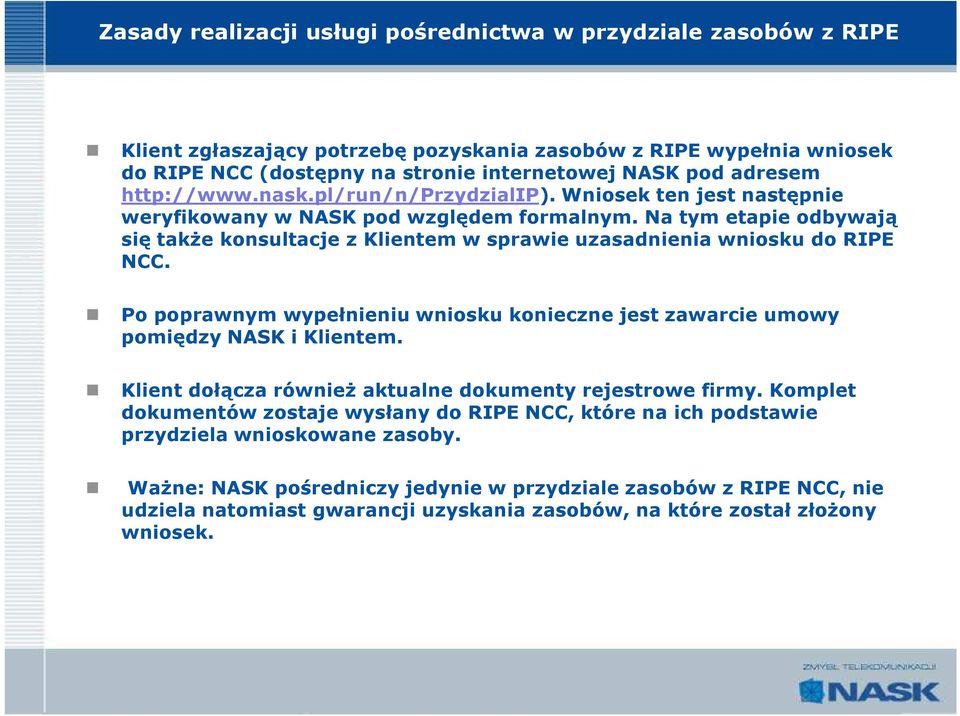

17 Zasady realizacji usługi pośrednictwa w przydziale zasobów z RIPE Klient zgłaszający potrzebę pozyskania zasobów z RIPE wypełnia wniosek do RIPE NCC (dostępny na stronie internetowej NASK pod adresem Wniosek ten jest następnie weryfikowany w NASK pod względem formalnym. Na tym etapie odbywają się takŝe konsultacje z Klientem w sprawie uzasadnienia wniosku do RIPE NCC. Po poprawnym wypełnieniu wniosku konieczne jest zawarcie umowy pomiędzy NASK i Klientem. Klient dołącza równieŝ aktualne dokumenty rejestrowe firmy. Komplet dokumentów zostaje wysłany do RIPE NCC, które na ich podstawie przydziela wnioskowane zasoby. WaŜne: NASK pośredniczy jedynie w przydziale zasobów z RIPE NCC, nie udziela natomiast gwarancji uzyskania zasobów, na które został złoŝony wniosek.

18 Dziękuję za uwagę!
