INSTRUKCJA OBSŁUGI ŁADOWARKA LD-0712

Transkrypt

1 INSTRUKCJA OBSŁUGI ŁADOWARKA LD-0712

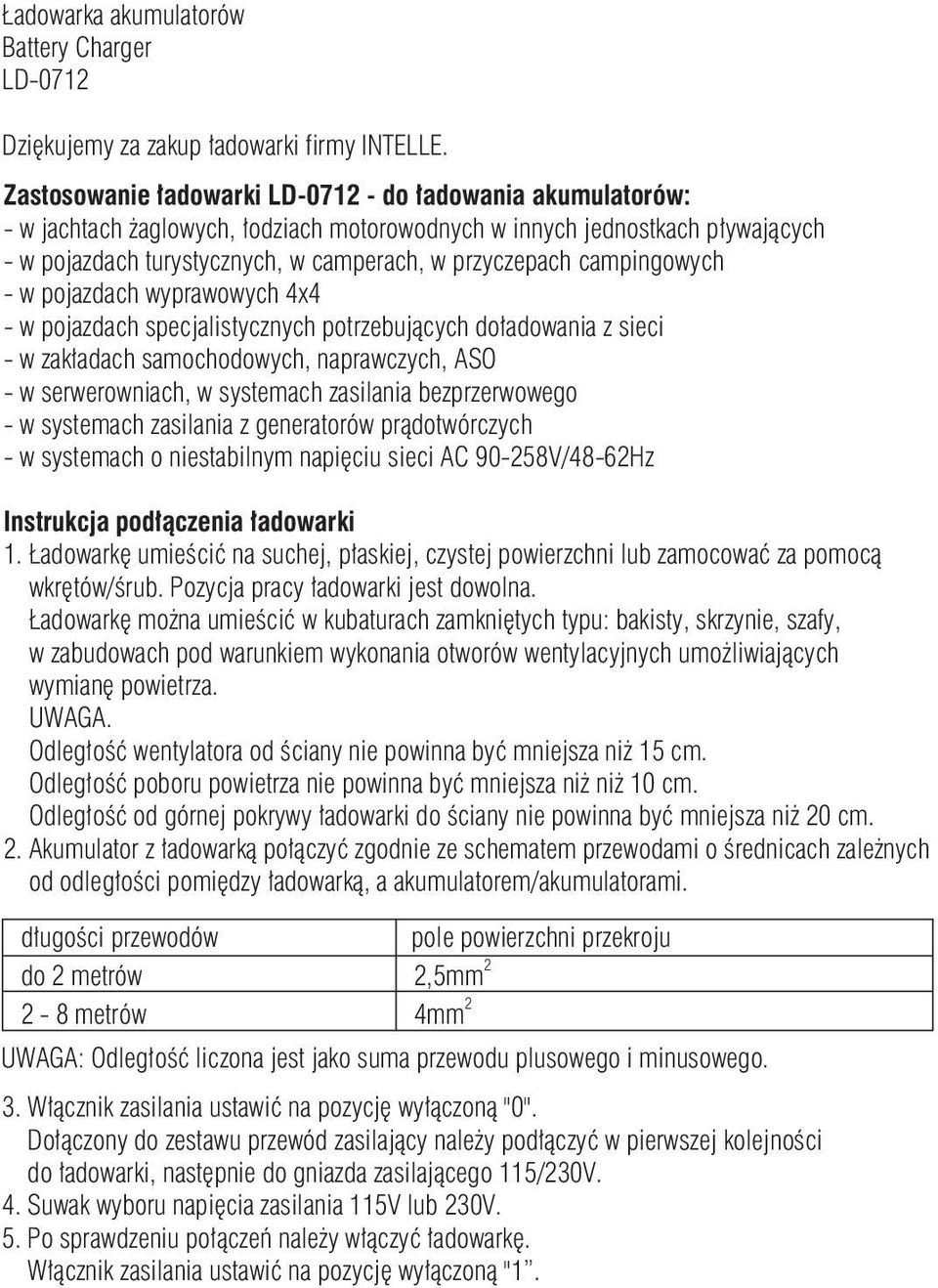

2 Ładowarka akumulatorów Battery Charger LD-0712 Dziękujemy za zakup ładowarki firmy INTELLE. Zastosowanie ładowarki LD do ładowania akumulatorów: - w jachtach żaglowych, łodziach motorowodnych w innych jednostkach pływających - w pojazdach turystycznych, w camperach, w przyczepach campingowych - w pojazdach wyprawowych 4x4 - w pojazdach specjalistycznych potrzebujących doładowania z sieci - w zakładach samochodowych, naprawczych, ASO - w serwerowniach, w systemach zasilania bezprzerwowego - w systemach zasilania z generatorów prądotwórczych - w systemach o niestabilnym napięciu sieci AC V/48-62Hz Instrukcja podłączenia ładowarki 1. Ładowarkę umieścić na suchej, płaskiej, czystej powierzchni lub zamocować za pomocą wkrętów/śrub. Pozycja pracy ładowarki jest dowolna. Ładowarkę można umieścić w kubaturach zamkniętych typu: bakisty, skrzynie, szafy, w zabudowach pod warunkiem wykonania otworów wentylacyjnych umożliwiających wymianę powietrza. UWAGA. Odległość wentylatora od ściany nie powinna być mniejsza niż 15 cm. Odległość poboru powietrza nie powinna być mniejsza niż niż 10 cm. Odległość od górnej pokrywy ładowarki do ściany nie powinna być mniejsza niż 20 cm. 2. Akumulator z ładowarką połączyć zgodnie ze schematem przewodami o średnicach zależnych od odległości pomiędzy ładowarką, a akumulatorem/akumulatorami. długości przewodów pole powierzchni przekroju do 2 metrów 2,5mm metrów 4mm 2 UWAGA: Odległość liczona jest jako suma przewodu plusowego i minusowego. 3. Włącznik zasilania ustawić na pozycję wyłączoną "0". Dołączony do zestawu przewód zasilający należy podłączyć w pierwszej kolejności do ładowarki, następnie do gniazda zasilającego 115/230V. 4. Suwak wyboru napięcia zasilania 115V lub 230V. 5. Po sprawdzeniu połączeń należy włączyć ładowarkę. Włącznik zasilania ustawić na pozycję wyłączoną "1.

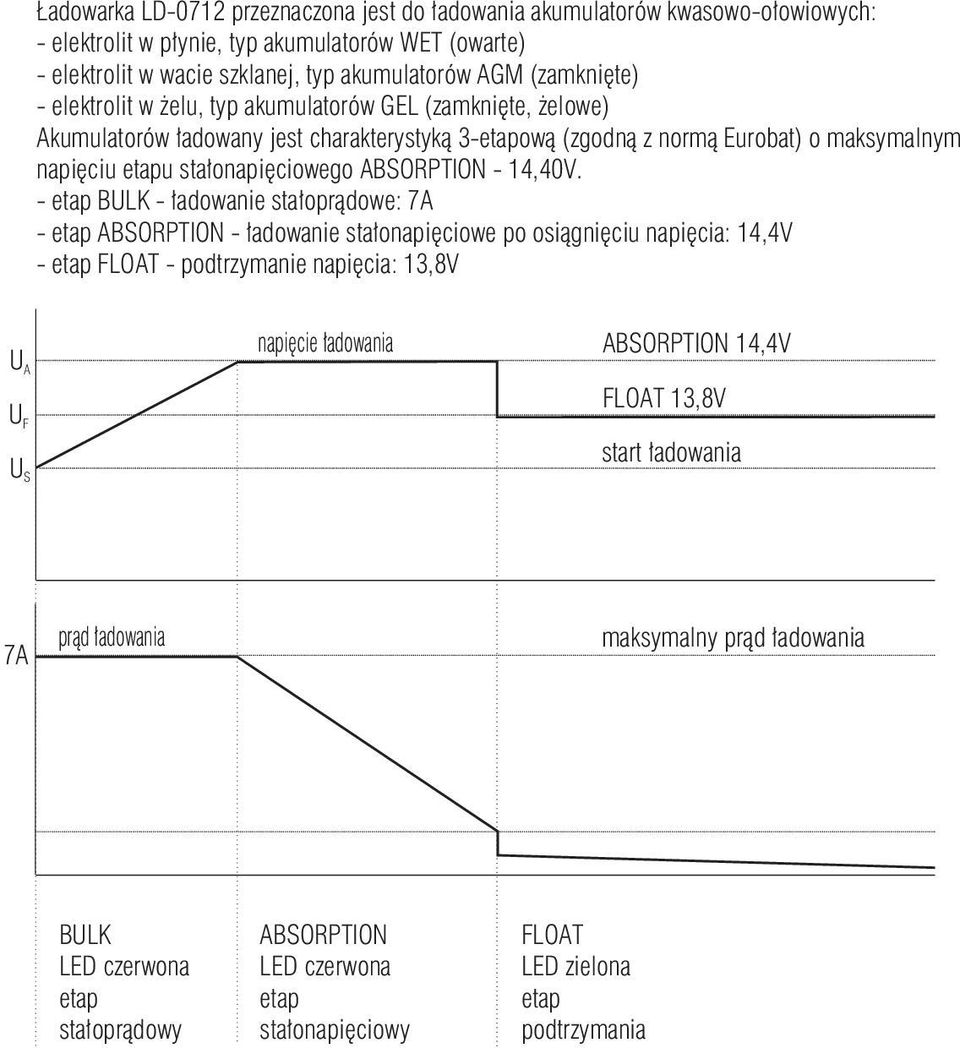

3 Ładowarka LD-0712 przeznaczona jest do ładowania akumulatorów kwasowo-ołowiowych: - elektrolit w płynie, typ akumulatorów WET (owarte) - elektrolit w wacie szklanej, typ akumulatorów AGM (zamknięte) - elektrolit w żelu, typ akumulatorów GEL (zamknięte, żelowe) Akumulatorów ładowany jest charakterystyką 3-etapową (zgodną z normą Eurobat) o maksymalnym napięciu etapu stałonapięciowego ABSORPTION - 14,40V. - etap BULK - ładowanie stałoprądowe: 7A - etap ABSORPTION - ładowanie stałonapięciowe po osiągnięciu napięcia: 14,4V - etap FLOAT - podtrzymanie napięcia: 13,8V U A U F U S napięcie ładowania ABSORPTION 14,4V FLOAT 13,8V start ładowania 7A prąd ładowania maksymalny prąd ładowania BULK LED czerwona etap stałoprądowy ABSORPTION LED czerwona etap stałonapięciowy FLOAT LED zielona etap podtrzymania

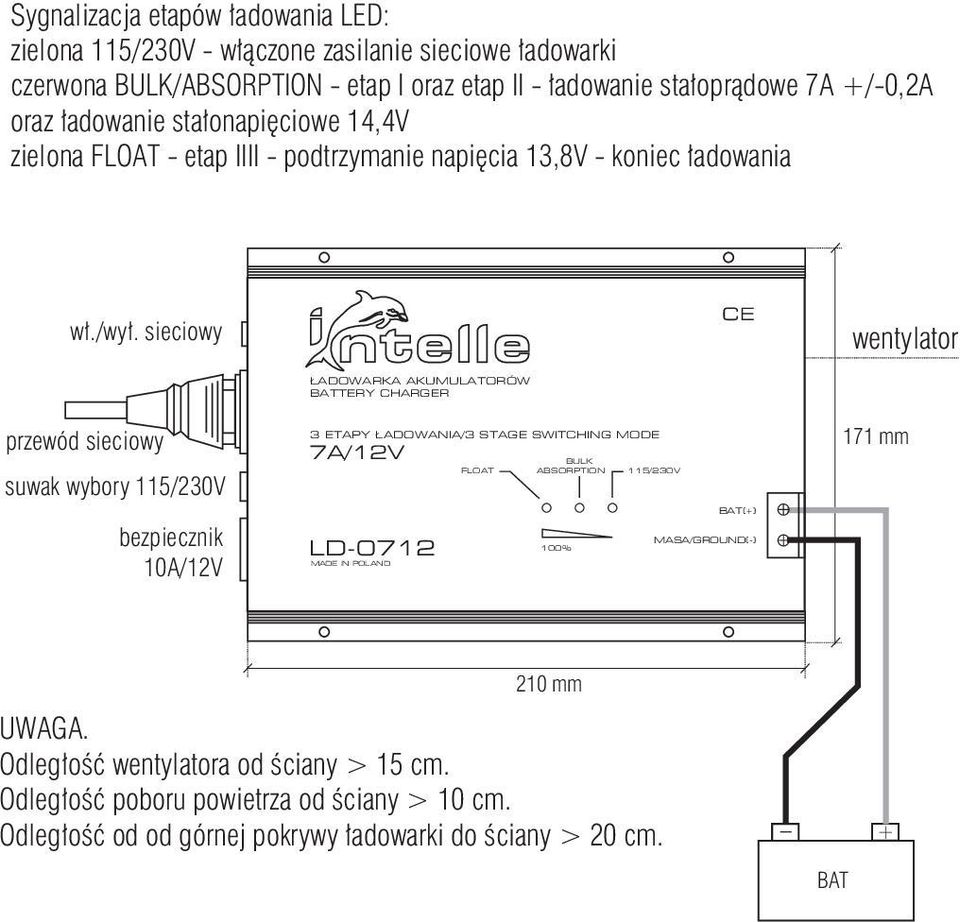

4 MADE IN POLAND Sygnalizacja etapów ładowania LED: zielona 115/230V - włączone zasilanie sieciowe ładowarki czerwona BULK/ABSORPTION - etap I oraz etap II - ładowanie stałoprądowe 7A +/-0,2A oraz ładowanie stałonapięciowe 14,4V zielona FLOAT - etap IIII - podtrzymanie napięcia 13,8V - koniec ładowania wł./wył. sieciowy CE wentylator ŁADOWARKA AKUMULATORÓW BATTERY CHARGER przewód sieciowy suwak wybory 115/230V bezpiecznik 10A/12V 3 ETAPY ŁADOWANIA/3 STAGE SWITCHING MODE 7A/12V LD-0712 FLOAT BULK ABSORPTION 100% 115/230V BAT(+) MASA/GROUND(-) 171 mm 210 mm UWAGA. Odległość wentylatora od ściany > 15 cm. Odległość poboru powietrza od ściany > 10 cm. Odległość od od górnej pokrywy ładowarki do ściany > 20 cm. BAT + -

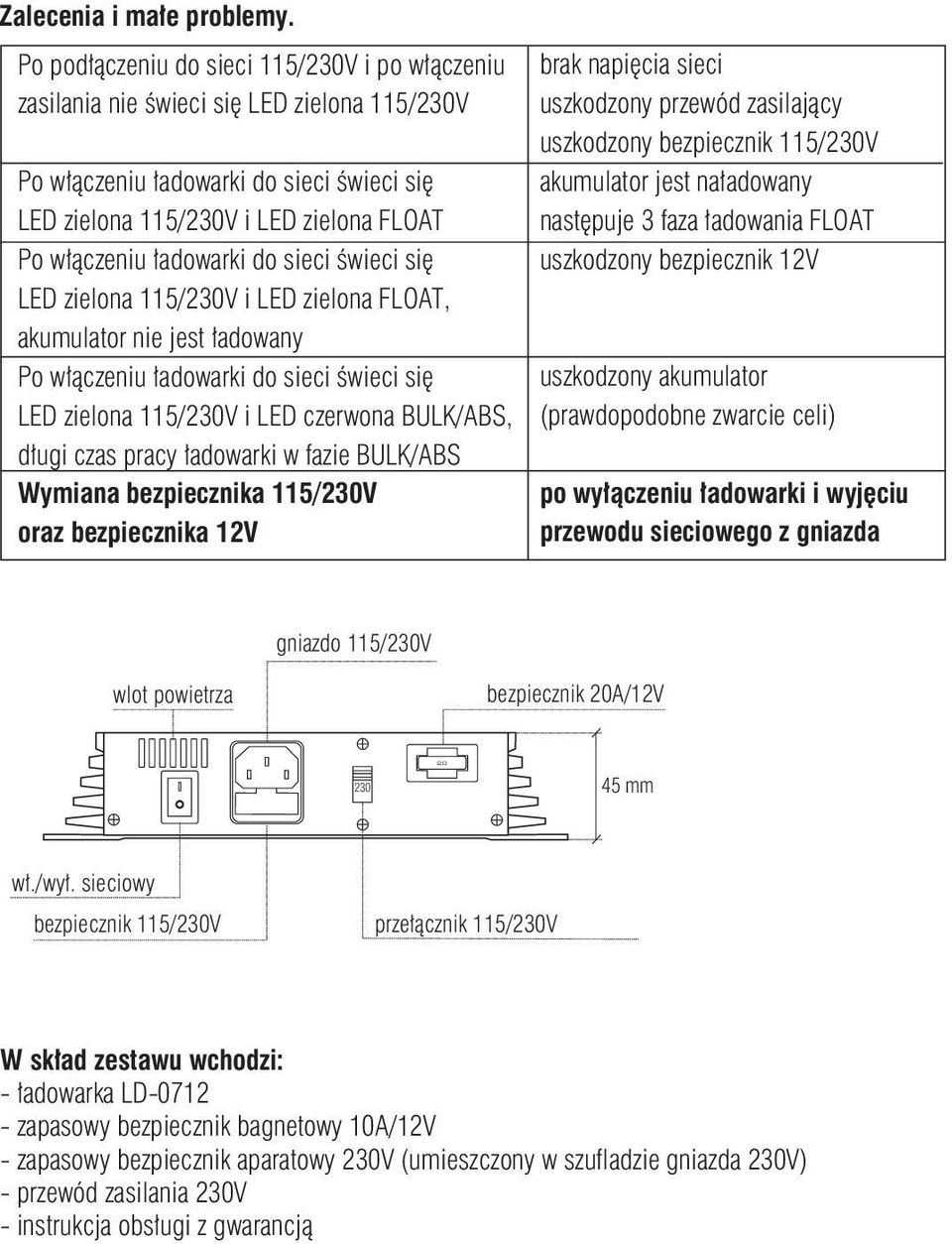

5 20 Zalecenia i małe problemy. Po podłączeniu do sieci 115/230V i po włączeniu zasilania nie świeci się LED zielona 115/230V Po włączeniu ładowarki do sieci świeci się LED zielona 115/230V i LED zielona FLOAT Po włączeniu ładowarki do sieci świeci się LED zielona 115/230V i LED zielona FLOAT, akumulator nie jest ładowany Po włączeniu ładowarki do sieci świeci się LED zielona 115/230V i LED czerwona BULK/ABS, długi czas pracy ładowarki w fazie BULK/ABS Wymiana bezpiecznika 115/230V oraz bezpiecznika 12V brak napięcia sieci uszkodzony przewód zasilający uszkodzony bezpiecznik 115/230V akumulator jest naładowany następuje 3 faza ładowania FLOAT uszkodzony bezpiecznik 12V uszkodzony akumulator (prawdopodobne zwarcie celi) po wyłączeniu ładowarki i wyjęciu przewodu sieciowego z gniazda gniazdo 115/230V wlot powietrza bezpiecznik 20A/12V mm wł./wył. sieciowy bezpiecznik 115/230V przełącznik 115/230V W skład zestawu wchodzi: - ładowarka LD zapasowy bezpiecznik bagnetowy 10A/12V - zapasowy bezpiecznik aparatowy 230V (umieszczony w szufladzie gniazda 230V) - przewód zasilania 230V - instrukcja obsługi z gwarancją

6 Opis techniczny/technical data: Do ładowania akumulatorów kwasowo-ołowiowych for battery LID-ACID charging Sugerowana pojemność akumulatorów suggested battery capacity Wyjście/output DC napięcie absorpcji/boost voltage napięcie float/float voltage ilość wyjść/outputs bank maksymalny prąd/current max. Wejście/input AC napięcie/voltage AC częstotliwość/frequency sprawność/efficiency pobór prądu/current AC Zabezpieczenia/protection Inne/other temperatura pracy/working temperature wilgotność względna/working humidity napięcie probiercze/withstand voltage AC poziom emisji zakłóceń elektromagnetycznych EMI conduction & radiation odporność EMS/EMS immunity odporność na zmiany napięcia wejściowego harmonic curent Deklaracja CE/CE mark Wymiary/dimensions Waga/weight elektrolit w płynie/wet elektrolit w wacie szklanej/agm żelowych/gel 45-70Ah ABS=14,4V FLOAT=13,8V 1 7A (+/-0,2A) V 48-62Hz >74% 1,4A/230V; 2,8A/115V zwarcie/short circuit przekroczenie napięcia over voltage: 16-17V przekroczenie temperatury wewnętrznej/over temperature odwrotna polaryzacja -20 C do 50 C 20-90% I/P-O/P:3kV I/P-FG:1,5kV O/P-FG:0,5kV zgodne z EN55022 class B zgodne z EN zgodne z normą EN ,3,4,5, 6,8,11 ENV50204 EN55024 tak/yes 171x210x45 (mm) 1,2kG

7 Gwarancja Intelle udziela gwarancji na czas 24 miesięcy liczony od daty zakupu. W przypadku niepoprawnej pracy ładowarkę należy dostarczyć do naprawy na własny koszt do siedziby firmy Intelle. Gwarancją nie są objęte uszkodzenia: - mechaniczne - wynikłe z zalania urządzenia - wynikłe z nieprawidłowego użytkowania urządzenia - w przypadku ingerencji w urządzenie osób trzecich oraz zerwania plomby data sprzedaży pieczęć i podpis data naprawy gwarancyjnej pieczęć i podpis data naprawy gwarancyjnej pieczęć i podpis data naprawy gwarancyjnej pieczęć i podpis Producent: INTELLE Chotomów ul. Żeligowskiego 27/3 intelle@intelle.pl T:

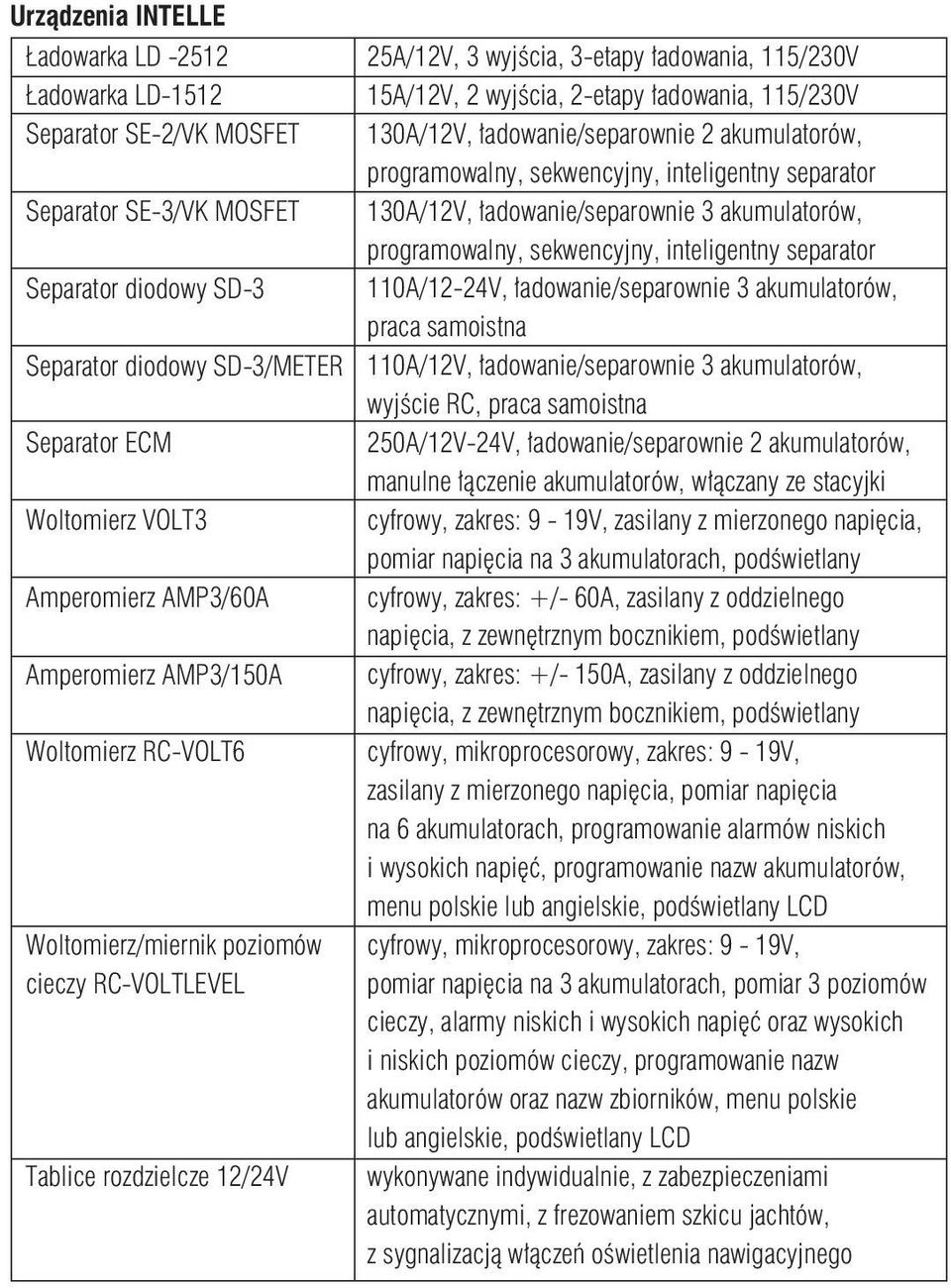

8 Urządzenia INTELLE Ładowarka LD Ładowarka LD-1512 Separator SE-2/VK MOSFET Separator SE-3/VK MOSFET Separator diodowy SD-3 Separator diodowy SD-3/METER Separator ECM Woltomierz VOLT3 Amperomierz AMP3/60A Amperomierz AMP3/150A Woltomierz RC-VOLT6 Woltomierz/miernik poziomów cieczy RC-VOLTLEVEL Tablice rozdzielcze 12/24V 25A/12V, 3 wyjścia, 3-etapy ładowania, 115/230V 15A/12V, 2 wyjścia, 2-etapy ładowania, 115/230V 130A/12V, ładowanie/separownie 2 akumulatorów, programowalny, sekwencyjny, inteligentny separator 130A/12V, ładowanie/separownie 3 akumulatorów, programowalny, sekwencyjny, inteligentny separator 110A/12-24V, ładowanie/separownie 3 akumulatorów, praca samoistna 110A/12V, ładowanie/separownie 3 akumulatorów, wyjście RC, praca samoistna 250A/12V-24V, ładowanie/separownie 2 akumulatorów, manulne łączenie akumulatorów, włączany ze stacyjki cyfrowy, zakres: 9-19V, zasilany z mierzonego napięcia, pomiar napięcia na 3 akumulatorach, podświetlany cyfrowy, zakres: +/- 60A, zasilany z oddzielnego napięcia, z zewnętrznym bocznikiem, podświetlany cyfrowy, zakres: +/- 150A, zasilany z oddzielnego napięcia, z zewnętrznym bocznikiem, podświetlany cyfrowy, mikroprocesorowy, zakres: 9-19V, zasilany z mierzonego napięcia, pomiar napięcia na 6 akumulatorach, programowanie alarmów niskich i wysokich napięć, programowanie nazw akumulatorów, menu polskie lub angielskie, podświetlany LCD cyfrowy, mikroprocesorowy, zakres: 9-19V, pomiar napięcia na 3 akumulatorach, pomiar 3 poziomów cieczy, alarmy niskich i wysokich napięć oraz wysokich i niskich poziomów cieczy, programowanie nazw akumulatorów oraz nazw zbiorników, menu polskie lub angielskie, podświetlany LCD wykonywane indywidualnie, z zabezpieczeniami automatycznymi, z frezowaniem szkicu jachtów, z sygnalizacją włączeń oświetlenia nawigacyjnego
