1 SM SB

2

3 Spis treci 8 Uywanie zgodne z przeznaczeniem ( Przepisy bezpieczestwa pracy Przed pierwszym wączeniem urządzenia Przy dostawie Podczas instalacji Uywanie codzienne Blokada drzwi Wprzypadku wystąpienia szkód Przy usuwaniu wysuonego urządzenia Ochrona rodowiska Opakowanie Stare urządzenia * Zapoznanie si zurządzeniem Pulpit obsugi Wntrze urządzenia Menu przegląd funkcji Ukad zmikczania wody / Sól specjalna Ustawianie Tabela twardoci wody Zastosowanie soli specjalnej rodki czyszczące z dodatkiem soli Wyączenie zmikczania wody , Pyn nabyszczający Ustawienie iloci pynu nabyszczającego Wyączenie wskanika braku pynu nabyszczającego Naczynia Nie przystosowane do zmywarki Uszkodzenia szka i naczy Wkadanie naczy Wyjmowanie naczy Filianki i szklanki Garnki Póka na sztućce Podpórki skadane Pojemnik na mae czci Zmiana wysokoci zawieszenia kosza rodek czyszczący Napenienie rodkiem czyszczącym Kompaktowe rodki czyszczące / Przegląd programów Wybór programu Wskazówki dla Instytutów Badawczych Funkcje dodatkowe Skrócenie fazy programu (VarioSpeed) Zapenienie w poowie Higiena Strefa intensywna Suszenie nabyszczające Oszczdnoć energii Obsuga urządzenia Parametry programów Czujnik Aqua (stanu wody) Suszenie zeolithem Wączanie urządzenia

4 sybezpi Przepi Uywanie zgodne z przeznaczeniem Wskanik wizualny podczas przebiegu programu Wskanik czasu do koca programu Czas opónienia wączenia Koniec programu Automatyczne wyączenie / Owietlenie Wyączyć urządzenie Przerwanie programu Przerwanie programu Zmiana programu Suszenie intensywne Czyszczenie oraz przegląd Ogólny stan urządzenia Sól specjalna i pyn nabyszczający Sitka Ramiona spryskujące Co robić w razie usterki? Pompa odpywu Tabelka usterek Serwis Ustawianie i podączanie Zakres dostawy Wskazówki bezpieczestwa Dostawa Dane techniczne Ustawienie Podączenie do odpywu Podączenie do wody bieącej Podączenie do zasilania ciepą wodą Podączenie elektryczne Demonta Transport Zabezpieczenie przed skutkami mrozu (Oprónianie urządzenia) acy emprzeznaczeni eczestwapr 8 Uywanie zgodne z przeznaczeniem zzgodnee Uywani Urządzenie przeznaczone jest do uytku w prywatnym gospodarstwie domowym oraz lokalach mieszkalnych. Zmywark uywać tylko w gospodarstwie domowym i tylko do przeznaczonego celu: zmywania naczy domowych. ( Przepisy bezpieczestwa pracy Dzieci od lat omiu lub osoby dorose, które ze wzgldu na zdolnoci fizyczne, czuciowe lub psychiczne czy te wzwiązku z brakiem wiedzy lub dowiadczenia nie są wstanie bezpiecznie obsugiwać urządzenia, mogą je uywać tylko pod nadzorem lub po dokadnym pouczeniu osoby, która odpowiada za ich bezpieczestwo. 4

5 Przepisy bezpieczestwa pracy Przed pierwszym wączeniem urządzenia Prosz starannie przeczytać instrukcj obsugi i montau! Zawierają one wane informacje na temat ustawienia, uytkowania i przeglądu urządzenia. Prosz przechowywać instrukcj iwszystkie dokumenty do póniejszego zastosowania lub dla ewentualnego, kolejnego uytkownika urządzenia. Przy dostawie 1. Natychmiast sprawdzić opakowanie i zmywark pod wzgldem szkód transportowych. Nie uruchomić uszkodzonego urządzenia, lecz zwrócić si do dostawcy w tej sprawie. 2. Materia opakunkowy usunąć zgodnie z obowiązującymi przepisami. 3. Nie pozostawiać opakowania lub jego czci bawiącym si dzieciom. Skadane kartony ifolie stanowią potencjalne niebezpieczestwo uduszenia. Podczas instalacji Prosz zwrócić uwag na to, aby po instalacji zmywarki tylna strona urządzenia nie bya swobodnie dostpna (zabezpieczenie przed dotkniciem gorącej powierzchni). Ustawienie i podączenie przeprowadzić zgodnie zinstrukcją instalacji imontau. Podczas instalacji zmywarka musi być odączona od sieci. Upewnić si, eukad przewodów ochronnych domowej instalacji elektrycznej jest przepisowo wykonany. Parametry przyącza elektrycznego muszą być zgodne z danymi na tabliczce znamionowej 9B zmywarki. W przypadku uszkodzenia sieciowego przewodu podączeniowego, ten musi zostać wymieniony na specjalny przewód. W celu uniknicia zagroe, wymian moe przeprowadzić tylko autoryzowany serwis. Jeli zmywarka ma być zabudowana w szafie kuchennej, konieczne jest jej prawidowe przymocowanie. 5

6 Przepisy bezpieczestwa pracy Jeli nad zmywarką zostanie zabudowana kuchenka mikrofalowa, wtedy ta moe zostać uszkodzona. Urządzenia przeznaczone do zabudowania lub zintegrowane instalować tylko pod ciągym blatem roboczym, który jest przykrcony do sąsiednich szafek, celem zapewnienia stabilnoci ustawienia. Nie instalować urządzenia wpobliu róde ciepa (grzejników, pieców akumulacyjnych, pieców lub innych urządze wydzielających ciepo) i nie zabudowywać pod pytą grzejną. Po ustawieniu zmywarki wtyczka sieciowa musi być swobodnie dostpna. (Patrz Podączenie elektryczne) W niektórych modelach: Wobudowie przyącza wody z tworzywa sztucznego znajduje si elektryczny zawór; w wu dopywowym znajdują si przewody ączące. Nie przecinać tego wa, nie zanurzać obudowy z tworzywa sztucznego wwodzie. Uywanie codzienne Przestrzegać przepisów bezpieczestwa i uytkowania wydrukowanych na opakowaniach rodków czyszczących inabyszczających. Zabezpieczenie dostpu dzieci (blokada drzwi)blokadadrzwi * Opis zabezpieczenia dostpu dzieci znajduje si wtyle wokadce. *wzalenoci od modelu W przypadku wystąpienia szkód Przeprowadzenie napraw i innych czynnoci zastrzeone jest tylko dla specjalistów. W tym celu urządzenie musi być odączone od sieci. Wyciągnąć wtyczk sieciową lub wyączyć bezpiecznik. Zakrcić zawór wody. Jeli pulpit obsugi zostanie uszkodzony (pknicia, dziury, wyamane przyciski), wtedy nie wolno eksoatować urządzenia. Wyciągnąć wtyczk sieciową lub wyączyć bezpiecznik. Zakrcić zawór wody iwezwać serwis. 6

7 Przepisy bezpieczestwa pracy Przy usuwaniu wysuonego urządzenia 1. Wysuone urządzenie natychmiast pozbawić cech przydatnoci do uycia, w celu uniknicia ewentualnych wypadków. 2. Urządzenie naley usunąć zgodnie z obowiązującymi przepisami. ã=ostrzeenie Niebezpieczestwo skaleczenia! Zmywark otwierać tylko na czas wkadania lub wyjmowania naczy, aby uniknąć skalecze spowodowanych np. potkniciem si odrzwi. Noe i inne sztućce z ostrymi kocówkami muszą zostać uoone poziomo w szufladzie na sztućce. Nie siadać lub stawać na otwartych drzwiach! W przypadku zmywarek wolnostojących prosimy o zwrócenie uwagi na to, aby kosze nie byy przeadowane. Jeli urządzenie nie jest wsunite do niszy, a tym samym jedna ze cian bocznych jest dostpna, wtedy, ze wzgldu na bezpieczestwo, konieczne jest obudowanie obszaru zawiasów (niebezpieczestwo skaleczenia). Obudowy te mona nabyć jako wyposaenie dodatkowe w punkcie serwisowym oraz w handlu specjalistycznym. ã=ostrzeenie Niebezpieczestwo wybuchu! Nie dodawać adnego rozpuszczalnika do komory zmywania. Wystpuje niebezpieczestwo wybuchu. ã=ostrzeenie Niebezpieczestwo poparzenia! Podczas trwania programu ostronie otwierać drzwi. Istnieje niebezpieczestwo pryskania gorącej wody z wntrza urządzenia. 7

8 Przepisy bezpieczestwa pracy ã=ostrzeenie Zagroenie dla dzieci! Prosz uywać zabezpieczenia przed dziećmi, jeli taka funkcja jest obecna. Dokadny opis znajduje si na kocu instrukcji. Nie pozwalać dzieciom na zabaw urządzeniem lub jego obsugiwanie. Uniemoliwić dzieciom dostp do rodka czyszczącego i pynu nabyszczającego. Mogą one spowodować bardzo szkodliwe dla zdrowia skutki wobrbie jamy ustnej oraz oczu lub doprowadzić do uduszenia. Nie pozwalać dzieciom na przebywanie w pobliu otwartej zmywarki. Woda znajdująca si wkomorze zmywania nie jest wodą pitną; moe zawierać resztki rodka czyszczącego. Zwracać uwag na to, aby dzieci nie wkaday rąk do pojemnika na tabletki 1B. Mae palce mogą utkwić w szczelinach. W przypadku zmywarek zamontowanych wysoko, zwracać uwag na to, aby przy otwieraniu i zamykaniu drzwi dzieci nie doznay przycinicia lub zmiadenia rąk / palców pomidzy drzwiami zmywarki i znajdującymi si poniej drzwiami szafki. Dzieci mogą zamknąć si w rodku urządzenia (niebezpieczestwo uduszenia si) lub wywoać inną niebezpieczną sytuacj. Dlatego przy wysuonych urządzeniach: wyciągnąć wtyczk sieciową, odciąć iusunąć kabel sieciowy. Zniszczyć zamek drzwiowy, aby uniemoliwić ponowne zamknicie drzwi. 8

9 Ochrona rodowiska skarodowiona Ochr 7 Ochrona rodowiska Zarówno opakowanie nowego urządzenia, jak i stare urządzenia zawierają cenne surowce wtórne imateriay do ponownego przetworzenia. Prosimy o utylizowanie poszczególnych czci wedug rodzaju materiau. Prosimy o poinformowanie si u sprzedawcy lub lokalnej administracji o aktualnym sposobie usuwania opakowania. Opakowanie Wszystkie czci z tworzywa sztucznego opatrzone są midzynarodowymi oznaczeniami skrótowymi (np. >PS< polistyrol). Umoliwia to utylizacj urządzenia z dokadnym sortowaniem odpadów z tworzywa sztucznego wedug rodzaju. Przestrzegać przepisów bezpieczestwa zamieszczonych w Podczas dostawy. Stare urządzenia Przestrzegać przepisów bezpieczestwa zamieszczonych w Wprzypadku usunicia wysuonego urządzenia. To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. O zuytym sprzcie elektrycznym i elektronicznym (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekrelonego kontenera na odpady. Takie oznakowanie informuje, e sprzt ten, po okresie jego uytkowania nie moe być umieszczany ącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Uytkownik jest zobowiązany do oddania go prowadzącym zbieranie zuytego sprztu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umoliwiający oddanie tego sprztu. Waciwe postpowanie ze zuytym sprztem elektrycznym i elektronicznym przyczynia si do uniknicia szkodliwych dla zdrowia ludzi i rodowiska naturalnego konsekwencji, wynikających z obecnoci skadników niebezpiecznych oraz niewaciwego skadowania i przetwarzania takiego sprztu. 9

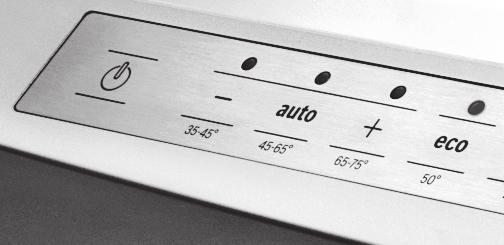

10 Zapoznanie si zurządzeniem emurzdzeni z si ezapoznani * Zapoznanie si zurządzeniem Rysunki pulpitu obsugi i wntrza urządzenia znajdują si na początku instrukcji. Do poszczególnych pozycji kierowane są odnoniki w tekcie. Pulpit obsugi ( Przeącznik WĄCZ / WYĄCZ 0 Przyciski programowe ** 8 Wywietlacz Wskanik Skontrolowania dopywu wody H Wskanik napenienia solą P Wskanik braku pynu nabyszczającego X Wywietlanie preselekcji czasu ` Czas opónienia wączenia h Funkcje dodatkowe ** )" Przycisk START )* Otwieracz drzwi ** Iloć w zalenoci od modelu Wntrze urządzenia 1" Owietlenie wntrza * 1* Póka na sztućce 12 Górny kosz na naczynia 1: Górne rami spryskujące 1B Pojemnik na tabletki do zmywarki 1J Otwór zasysania 1R Otwór wydmuchowy (pojemnik z zeolithem) 1Z Dolne rami spryskujące 1b Zbiornik na sól specjalną 1j Sitka 9" Dolny kosz na naczynia 9* Zbiornik zapasu rodka nabyszczającego 92 Komora na rodki czyszczące 9: Zamknicie komory rodka czyszczącego 9B Tabliczka znamionowa *wzalenoci od modelu Menu przegląd funkcji Nastawienia są przedstawione w poszczególnych rozdziaach. Twardoć wody : - : ˆ š Suszenie intensywne š: - š: Pyn nabyszczający : - : Ciepa woda : - : Dwik brzczyka zakoczenia programu : - : Automatyczne wyączenie : - : ƒ Wskanik wizualny podczas przebiegu programu : : ƒ 10

11 Ukad zmikczania wody / Sól specjalna naal specj Sól/ wody azmikczani Ukł ad + Ukad zmikczania wody / Sól specjalna Do uzyskiwania dobrych wyników zmywania potrzebna jest mikka woda, tzn. z niewielką zawartocią wapnia. W przeciwnym razie na naczyniach iwewntrzu zmywarki wydziela si osad wapienny. Woda bieąca o twardoci powyej 1,2 mmol / l musi zostać poddana zmikczeniu. Nastpuje to za pomocą specjalnej soli (sól regeneracyjna) wukadzie zmikczającym wod wzmywarce. Ustawienie i związane z tym zapotrzebowanie soli zalene jest od stopnia twardoci dostarczanej wody (patrz tabela). Ustawianie Iloć dodawanej soli jest nastawna wzakresie od : do : ˆ. Przy wartoci ustawienia : sól nie jest konieczna. 1. Dowiedzieć si jaki stopie twardoci ma woda wodociągowa. W tym wypadku zwrócić si z zapytaniem do zakadu wodociągów. 2. Wartoć ustawienia odczytać wtabeli twardoci wody. 3. Otworzyć drzwi. 4. Wączyć przeącznik WĄCZ / WYĄCZ (. 5. Klawisz programu # przytrzymać wcinity i przycisk START )" tak dugo naciskać, a wywietlacz cyfrowy zacznie wywietlać : Pucić obydwa przyciski. Lampka kontrolna w przycisku # miga i wywietlacz cyfrowy 8 przedstawia wartoć fabrycznie nastawioną :. W celu zmiany tego ustawienia: 1. Nacisnąć przycisk programowy 3. Kade nacinicie przycisku zwiksza wartoć ustawienia o jeden stopie; po osiągniciu wartoci : ˆ, wywietlacz przeskakuje znów na : (wy.). 2. Nacisnąć przycisk START )". Wartoć ustawienia zostaje zapisana wpamici urządzenia. 3. Zamknąć drzwi. Tabela twardoci wody Zastosowanie soli specjalnej Napenianie solą naley zawsze przeprowadzać bezporednio przed wączeniem urządzenia. Dziki temu przelany roztwór soli zostanie natychmiast wypukany, zapobiegając wystąpieniu wszelkiej korozji w komorze zmywarki. 11

12 Pyn nabyszczający 1. Otworzyć zakrtk pojemnika zapasu 1b. 2. Napenić pojemnik wodą (konieczne tylko przy pierwszym uruchomieniu). 3. Napenić solą specjalną (nie solą kuchenną ani pastylkami). Przy tym woda jest wypierana iwypywa. Jak tylko wskanik braku soli H zacznie wiecić w panelu, naley znów napenić solą specjalną. Wyączenie wskanika braku soli/zmikczania wodywyączenie zmikczania wody Jeli wskanik braku soli H przeszkadza, wtedy mona go wyączyć (np. w przypadku uywania zespolonego rodka czyszczącego z komponentem soli). Postpować zgodnie z opisem Ustawienie iloci pynu nabyszczającego i ustawić wartoć na :. Tym samym wyączony jest ukad zmikczania wody oraz wskanik braku soli. ã Uwaga Nigdy nie wsypywać rodka czyszczącego do pojemnika na sól specjalną. Spowodowao by to zniszczenie ukadu zmikczania wody. *wzalenoci od modelu Zastosowanie rodków czyszczących z dodatkiem solirodki zdodatkiemsoli czyszczące Stosując zespolone rodki czyszczące zdodatkiem soli mona zazwyczaj zrezygnować z dodawania soli specjalnej przy twardoci wody do 21 dh (37 fh, 26 Clarke, 3,7 mmol/l). Przy twardoci wody powyej 21 dh konieczne jest stosowanie soli specjalnej. cy, Pyn nabyszczający ynnabłyszczaj Pł Jeli zawieci si wskanik braku pynu nabyszczającego P na pulpicie, wtedy rezerwa pynu nabyszczającego wystarczy jeszcze na 1-2 procesy zmywania. Prosz uzupenić niedobór pynu nabyszczającego. Pyn nabyszczający jest konieczny do uzyskania czystej powierzchni naczy bez am oraz lniącego szka. Stosować tylko pyn nabyszczający przeznaczony do zmywarek domowych. Kompaktowe rodki czyszczące ze rodkiem nabyszczającym mona stosować tylko do wody o twardoci poniej 21 dh (37 fh, 26 Clarke, 3,7mmol / l). Przy twardoci wody powyej 21 dh konieczne jest stosowanie pynu nabyszczającego. 12

13 Pyn nabyszczający 1. Otworzyć zbiornik 9* poprzez nacinicie ącznika przy pokrywie anastpnie unieć. 2. Wlać ostronie pyn nabyszczający maksymalnie do znaku przy otworze wlewu. 3. Zamknąć pokryw, a usyszymy zatrzanicie. 4. Rozlany pyn nabyszczający wytrzeć cierką, aby przy nastpnym procesie zmywania nie wystąpio nadmierne wydzielanie piany. Ustawienie iloci pynu nabyszczającego Iloć dodawanego pynu nabyszczającego mona ustawić wzakresie od : do :. Prosz ustawić iloć dodawanego pynu nabyszczającego na : aby otrzymać bardzo dobry rezultat suszenia. Fabrycznie ustawiono stopie :. Iloć pynu nabyszczającego zmienić tylko wtedy, gdy na naczyniach pozostają smugi (ustawić na niszy stopie) lub amy z wody (ustawić na wyszy stopie). 1. Otworzyć drzwi. 2. Wączyć przeącznik WĄCZ / WYĄCZ (. 3. Przycisk programowy # przytrzymać wcinity i przycisk START )" tak dugo naciskać, a wywietlacz cyfrowy zacznie wywietlać : Pucić obydwa przyciski. Lampka kontrolna w przycisku # miga i wywietlacz cyfrowy 8 przedstawia fabrycznie ustawioną wartoć :. 5. Przycisk programowy # naciskać tyle razy, a na wywietlaczu cyfrowym 8 wskazywna bdzie fabrycznie ustawiona wartoć :. W celu zmiany ustawienia: 1. Nacisnąć przycisk programowy 3. Kade nacinicie przycisku zwiksza wartoć ustawienia o jeden stopie; po osiągniciu wartoci :, wywietlacz przeskakuje ponownie na : (wy.). 2. Nacisnąć przycisk START )". Wartoć nastawienia jest zapisana wpamici. 3. Zamknąć drzwi. 13

14 Naczynia Wyączenie wskanika braku pynu nabyszczającego Jeli wskanik braku pynu nabyszczającego P przeszkadza, wtedy mona go wyączyć (np. w przypadku uywania zespolonego rodka czyszczącego i z komponentem nabyszczającym). Postpować zgodnie z opisem Ustawienie iloci pynu nabyszczającego i ustawić wartoć na :. Wskanik braku pynu nabyszczającego P jest wyączony. - Naczynia anaczyni Nie przystosowane do zmywarki Sztućce i naczynia z drewna. Wraliwe szko dekoracyjne, naczynia artystyczne i antyki. Ich dekoracje nie są bowiem odporne na zmywanie w zmywarce. Czci z tworzywa sztucznego nieodporne na wysokie temperatury. Naczynia miedziane i cynkowe. Naczynia zabrudzone popioem, woskiem, smarem lub farbą. Dekoracje na szkle, czci z aluminium lub srebra mają skonnoci zafarbowania lub wypowienia podczas zmywania. Take niektóre rodzaje szka (jak np. przedmioty krysztaowe) mogą ulec zmatowieniu po wielu procesach zmywania. Uszkodzenia szka i naczy Przyczyny: Rodzaj szka i proces jego wytwarzania. Skad chemiczny rodka czyszczącego. Temperatura wody programu zmywającego. Zaleca si: Uywać szko i porcelan oznaczoną przez producenta jako nadającą si dla zmywarek. Stosować rodek czyszczący do naczy oznakowany jako agodny. Po zakoczeniu programu zmywania moliwie szybko wyciągnąć szko isztućce ze zmywarki. Wkadanie naczy 1. Usunąć wiksze resztki potraw. Zmywanie wstpne pod bieącą wodą nie jest konieczne. 2. Naczynia wkadać w taki sposób, aby pewnie stay i nie mogy si przewrócić. wszystkie naczynia byy skierowane otworem w dó. czci wklse lub zzagbieniami stay skonie tak, aby woda moga spynąć. aby nie przeszkadzao przy obracaniu obydwu ramion spryskujących 1: i 1Z. W zmywarce nie zmywać bardzo maych naczy, gdy wypadają one atwo zkoszy. 14

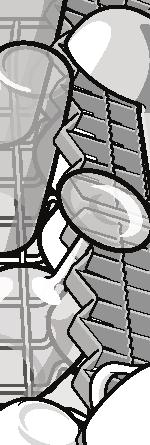

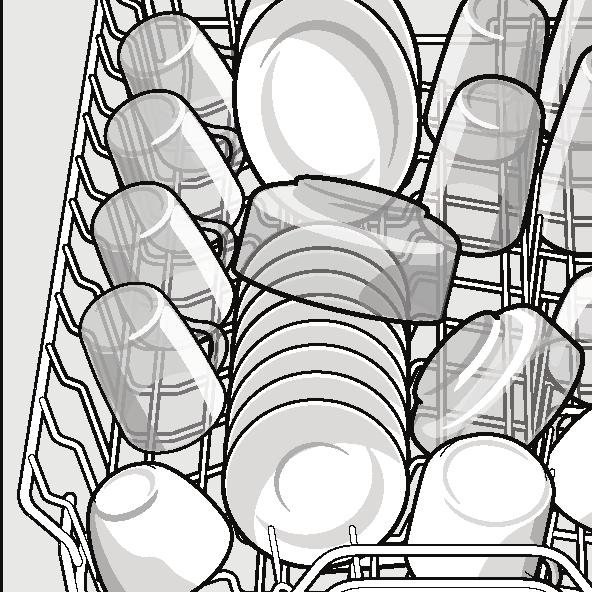

15 Naczynia Wyjmowanie naczy W celu uniknicia zmoczenia naczy kroami wody spadającymi z kosza górnego, zaleca si oprónianie zmywarki zaczynając na dole i kocząc wgórze. Gorące naczynia są wraliwe na uderzenia / wstrząsy! Dlatego po zakoczeniu programu zostawić naczynia w zmywarce a si ochodzą adopiero potem wyjąć. Garnki Dolny kosz na naczynia 9" Wskazówka Po zakoczeniu programu widoczne są kroe wody wewnątrz urządzenia. Nie ma to wpywu na suszenie naczy. Filianki i szklanki Górny kosz na naczynia 12 Porada Mocno zabrudzone naczynia (garnki) uoyć w dolnym koszu. Uzyskany wynik zmywania jest lepszy ze wzgldu na silny strumie wody. Porada Dalsze wskazówki związane z optymalnym wykorzystaniem wntrza zmywarki są dostpne na naszej stronie internetowej jako bezpatny ik do pobrania. Odpowiedni adres internetowy znajduje si na tylnej stronie instrukcji obsugi. 15

16 Naczynia Póka na sztućce Sztućce uoyć na póce na sztućce 1* tak, jak pokazano na rysunku. Oddzielne rozmieszczenie uatwia wyjmowanie po zmywaniu. Pók mona wyciągnąć. Podpórki skadanepodpórki skadane * *wzalenoci od modelu Podpórki mona skadać na bok, co uatwia wkadanie garnków, misek iszklanek. Wzalenoci od modelu mona zoyć boczne póki, uzyskując wicej miejsca dla wysokich sztućców. Przednie podpórki mona zoyć wcelu woenia szerszych uchwytów. Pojemnik na mae czci * Pojemnik *wzalenoci od modelu Tutaj mona pewnie umiecić lekkie czci z tworzywa sztucznego, jak np. kubki, pokrywy itd. namaeczci 16

17 czyszczcy rodek czyszczący Zmiana wysokoci zawieszenia kosza Wysokoć górnego kosza na naczynia 12 mona ustawić 3 stopniowo, w celu powikszenia miejsca w górnym albo w dolnym koszu. Wysokoć urządzenia 81,5 cm Wysokoć urządzenia 86,5 cm Kosz górny Kosz dolny Stopie 1maks.ø 16cm 30cm Stopie 2 maks. ø 18,5 cm 27,5 cm Stopie 3maks.ø 21cm 25cm Kosz górny Kosz dolny Stopie 1maks.ø 18cm 33cm Stopie 2 maks. ø 20,5 cm 30,5 cm Stopie 3maks.ø 23cm 28cm 1. Wyciągnąć górny kosz na naczynia Wceluobnienia kosza nacisnąć wkierunku downtrza po kolei obie dwignie lewą i prawą, znajdujące si na zewntrznej stronie kosza. Trzymać przy tym kosz na bokach za górny brzeg, aby nie móg nagle spać na dó. 3. Wcelupodniesienia kosza chwycić go z boku za górną krawd ipodnieć do góry. 4. Przed ponownym wsuniciem kosza upewnić si, czy na obydwu stronach opiera si on na tej samej wysokoci. W przeciwnym razie nie mona zamknąć drzwi zmywarki, a górne rami spryskujące nie uzyska adnego poączenia zobiegiem wody.. rodek czyszczący rodek Dozwolone jest uywanie rodków czyszczących do zmywarek w postaci tabletek, proszku lub pynu, ale w adnym wypadku pynu do zmywania rcznego. W zalenoci od stanu zabrudzenia, mona indywidualnie dostosować dozowanie rodków czyszczących w postaci proszku lub pynu. Tabletki zawierają wystarczająco duą iloć substancji czynnych dla kadego programu zmywania. Nowoczesne, wydajne rodki czyszczące stosują gównie niskoalkaliczną formu zawierającą fosforany oraz enzymy. Fosforany wiąą wap w wodzie. Enzymy rozkadają skrobi irozszczepiają biako. Bezfosforanowe rodki czyszczące są rzadziej spotykane. Mają one troch sabszą zdolnoć wiązania wapnia i wymagają wyszego dozowania. W celu usunicia kolorowych am (np. z herbaty czy keczupu) stosowane są najczciej rodki wybielające na bazie tlenu. 17

18 rodek czyszczący Wskazówka Do uzyskania dobrych wyników zmywania, koniecznie przestrzegać wskazówek nadrukowanych na opakowaniu rodka czyszczącego. Wrazie wystąpienia dalszych pyta zalecamy zwrócić si oporad do producenta rodka czyszczącego. 2. Zamknąć pokryw pojemnika na rodek czyszczący przesuwając ją do góry, a do zaczepienia zapadki. ã Ostrzeenie Przestrzegać przepisów bezpieczestwa iuytkowania wydrukowanych na opakowaniach rodków czyszczących i nabyszczających. Napenienie rodkiem czyszczącym 1. Jeli komora dla rodka czyszczącego 92 jest jeszcze zamknita, to przesunąć zasuwk 9: celem jej otworzenia. rodek czyszczący dodać do suchej komory rodka czyszczącego 92 (tabletk woyć poprzecznie, nie stawiać jej pionowo). Dozowanie: patrz zalecenia producenta na opakowaniu. Podziaka dozowania w pojemniku na rodek czyszczący 92 uatwia dozowanie odpowiedniej iloci proszku lub pynu czyszczącego. Przy normalnym zabrudzeniu, zazwyczaj wystarcza 20 ml 25 ml. Przy uywaniu tabletek wystarcza jedna tabletka. Pojemnik na rodek czyszczący otwiera si automatycznie w odpowiednim momencie, wsposób zaleny od programu. Proszek lub pyn czyszczący rozprowadza si irozpuszcza wurządzeniu, tabletka wpada do odpowiedniego pojemnika i rozpuszcza si wnim dozując odpowiednie rodki. Porada Przy mniejszej iloci zabrudzonych naczy zazwyczaj wystarcza nieco mniejsza ni podana iloć rodka czyszczącego. Odpowiednie rodki czyszczące i konserwujące mona nabyć poprzez naszą stron internetową lub poprzez autoryzowany serwis (patrz strona tylna). 18

19 rodek czyszczący Kompaktowe rodki czyszczące Oprócz konwencjonalnych (pojedynczych) rodków czyszczących, oferowane są produkty z dodatkowymi funkcjami. Produkty te zawierają czsto, oprócz rodka czyszczącego, take komponent nabyszczający oraz substytut soli (3in1) i w zalenoci od kombinacji (4in1, 5in1 itd.) dodatkowe komponenty jak np. rodek do ochrony szka lub rodek nabyszczający do stali szlachetnej. Kompaktowe rodki czyszczące dziaają tylko do okrelonego stopnia twardoci wody (najczciej do 21 dh). Powyej tej wartoci konieczne jest dodanie soli oraz rodka nabyszczającego. Jeli stosowane są kompaktowe rodki czyszczące, wtedy przebieg programu zmywania dopasowuje si automatycznie tak, aby zawsze osiągnąć najlepsze moliwe rezultaty zmywania i suszenia. ã Ostrzeenie Nie wkadać jakichkolwiek maych czci do zmywania do pojemnika na tabletk 1B; utrudnia to równomierne rozpuszczenie si tabletki. ã Ostrzeenie Nie uywać pojemnika na tabletk 1B jako uchwytu dla kosza górnego, w czasie wkadania dodatkowych naczy po wączeniu programu zmywania. Tabletka moe ju si wnim znajdować igrozi styk zczciowo rozpuszczoną tabletką. Wskazówki Optymalne rezultaty zmywania i suszenia otrzymuje si przy stosowaniu pojedynczych rodków czyszczących w poączeniu z oddzielnym dozowaniem soli ipynu nabyszczającego. Podczas krótkich programów ewentualnie nie dochodzi do rozwinicia penej skutecznoci czyszczenia z powodu rónej zdolnoci rozpuszczania si tabletek i pozostają nierozpuszczone resztki rodka czyszczącego. Proszkowe rodki czyszczące są lepiej przystosowane do tych programów. W przypadku programu Intensywny (przy niektórych modelach) dozowanie jednej tabletki jest wystarczające. W razie uycia proszku istnieje moliwoć nasypania niewielkiej iloci rodka czyszczącego na wewntrzną stron drzwi zmywarki. Nawet jeli wieci si wskanik braku pynu nabyszczającego i / lub soli, to w przypadku uycia kompaktowych rodków czyszczących program zmywania pracuje nienagannie. Zastosowanie rodków czyszczących w otoczce ochronnej ulegającej rozpuszczeniu w wodzie: otoczk dotykać tylko suchymi rkami iwsypać rodek czyszczący tylko do absolutnie suchego pojemnika na rodek czyszczący. W przeciwnym wypadku moe nastąpić przyklejenie. W razie zmiany rodków czyszczących z kompaktowych na pojedyncze, naley zwrócić uwag na ustawienie waciwej wartoci ukadu zmikczania wody iiloci pynu nabyszczającego. 19

20 progr Przegląd programów amów zegldpr / Przegląd programów W tym przeglądzie przedstawiono maksymalnie moliwą iloć programów. Odpowiednie programy, które są do dyspozycji w Pastwa zmywarce, oraz ich pozycje zaznaczone są na pulpicie obsugi. Rodzaj naczy Rodzaj zabrudzenia Program Moliwe funkcje dodatkowe garnki, patelnie, niewraliwe naczynia isztućce róne naczynia isztućce wraliwe naczynia isztućce, szko oraz naczynia ztworzywa sztucznego nieodporne na oddziaywanie termiczne wszystkie rodzaje naczy mocno przyklejone, przypalone lub przyschnite resztki potraw, resztki potraw zawierające skrobi lub biako lekko przyschnite, zwyczajne resztki potraw lekko przyklejone, wiee resztki potraw zimne pukanie, czyszczenie porednie ¹ Auto Á Auto Á Auto â / à Eco 50 É Auto ñ / ð Szybko 45 ù / ø Zmywanie wstpne wszystkie wszystkie wszystkie wszystkie Strefa intensywna Skrócenie czasu Oszczdnoć energii Poowa zaadunku Suszenie nabyszczające Suszenie nabyszczające adne Przebieg programu Podlega optymalizacji stosownie do stopnia zabrudzenia za pomocą czujników. Podlega optymalizacji stosownie do stopnia zabrudzenia za pomocą czujników. Zmywanie wstpne Zmywanie 50 Pukanie porednie Pukanie znabyszczaniem 65 Suszenie Podlega optymalizacji stosownie do stopnia zabrudzenia za pomocą czujników. Zmywanie 45 Pukanie porednie Pukanie znabyszczaniem 55 Zmywanie wstpne 20

21 Funkcje dodatkowe Wybór programu Wzalenoci od rodzaju naczy i stopnia zabrudzenia mona wybrać odpowiedni program. Wskazówki dla Instytutów Badawczych Instytuty Badawcze otrzymają wskazówki dla bada porównawczych (np. wedug EN60436). Chodzi tutaj o warunki przeprowadzania testów nie o rezultaty lub parametry zuycia. Zapytania prosimy wysyać pocztą mailową: dishwasher@test-apiances.com Wymagany bdzie numer urządzenia (E Nr.) i numer fabrykacyjny (FD); obydwa numery znajdują si na tabliczce znamionowej 9B umieszczonej na drzwiach urządzenia. Skróceniefazyprogramu(VarioSpeed)Ÿ Skrócenie fazy programu (VarioSpeed) * Za pomocą funkcji >>Skrócenie fazy<< programu mona skrócić czas pracy wzalenoci od wybranego programu zmywania o ok. 20% do 50%. Kada zmiana czasu trwania jest pokazywana na wywietlaczu cyfrowym 8. Optymalna skutecznoć zmywania przy skróconym czasie trwania programu jest osiągana przez zwikszenie zuycia wody i energii. Zapenieniewpoowie Zapenienie w poowie * Wprzypadku maej iloci naczy do zmywania (np. szklanek, filianek, talerzy) mona wączyć funkcj poowa zaadunku. Dziki temu oszczdzana jest woda, energia i czas. Do zmywania wsypać nieco mniej rodka czyszczącego do pojemnika ni zalecane jest przy penym zaadunku zmywarki. dodatkoweefunkcj 0 Funkcje dodatkowe *wzalenoci od modelu Ustawiane przyciskami funkcji dodatkowych h. Higiena *Higiena Podczas procesu czyszczenia temperatura jest podwyszona. W wyniku tego osiąga si wyszy stan higieniczny. Ta funkcja dodatkowa jest idealna do zmywania np. desek do krojenia lub butelek do karmienia niemowląt. 21

22 Obsuga urządzenia Ï Strefa intensywna *Strefaintensywna Idealna dla rónorodnego zaadunku. Mocniej zabrudzone garnki i patelnie mona zmywać w koszu dolnym razem z normalnie zabrudzonymi naczyniami uoonymi w koszu górnym. Intensywnoć natryskiwania w koszu dolnym jest wzmoona, temperatura zmywania troch podwyszona. ï Suszenie nabyszczające *Suszenienab Zwikszenie iloci wody podczas procesu zmywania i przeduenie fazy suszenia zapobiega powstawaniu am i polepsza wynik suszenia. Zuycie energii ulega niewielkiemu zwikszeniu. Dla funkcji Suszenie nabyszczające zaleca si dodanie pynu nabyszczającego (równie przy stosowaniu kompaktowych rodków czyszczących). ß Oszczdnoć energioszczdnoć energii * Funkcja Oszczdnoć energii suy do obnienia zuycia wody i energii elektrycznej. W celu osiągnicia optymalnych rezultatów zmywania i suszenia przeduony jest czas programu. yszczające a urzdzeni 1 Obsuga urządzenia Obsługa Parametry programów Dane programu (parametry zuycia) przedstawiono w krótkiej instrukcji. Dane odnoszą si do warunków normalnych i wartoci ustawienia twardoci wody :. Róne czynniki wywierające wpyw, jak np. temperatura wody lub cinienie wodociągu, mogą spowodować odchyki. Czujnik Aqua (stanuwody)czujnik Aqua (stanu wody) * *wzalenoci od modelu Aquasensor to optyczny przyrząd pomiarowy (bramka fotokomórkowa), mierzący stan zmtnienia wody. Czujnik Aqua jest uywany w zalenoci od specyfiki wybranego programu. Aktywowanie funkcji Aquasensor polega na przejciu czystej wody puczącej do nastpnego zmywania, w wyniku czego zmniejszeniu ulega zuycie wody od 3 do 6 litrów. W przypadku mocniejszego zabrudzenia nastpuje wypompowanie i zastąpienie czystą wodą. W programach automatycznych dodatkowo dopasowywana jest temperatura i czas trwania programu do stopnia zabrudzenia. 22

23 Obsuga urządzenia Suszenie zeolithem Urządzenie jest wyposaone w pojemnik z zeolithem. Zeolith to minera odznaczający si waciwocią kumulowania wilgoci i energii cienej, anastpnie oddawania jej. W czasie procesu zmywania energia ciena jest wykorzystywana do suszenia tego minerau i do podgrzewania wody do zmywania. Podczas fazy suszenia wilgoć z komory zmywania jest wchaania przez ten minera, natomiast energia ciena jest oddawana. Powietrze do suszenia wraz uwolnioną energią cienej jest wdmuchiwane do komory zmywania. Umoliwia to szybkie i polepszone suszenie. Te procesy sprzyjają oszczdzaniu energii. ã Uwaga Prosimy o zadbanie, aby otwór zasysania 1J nie by nigdy przysonity i w dolnym koszu na naczynia w tyle po prawej stronie nad otworem wydmuchowym 1R nie znajdoway si naczynia wraliwe na oddziaywanie termiczne. ã Ostrzeenie Niebezpieczestwo skaleczenia! Nie dotykać otworu wydmuchowego 1R. Otwór wydmuchowy staje si gorący i ponadto wszelkie zmiany w nim wymagają wezwania serwisu i pokrycia kosztów związanych z usugą serwisową. Wączanie urządzenia 1. Cakowicie otworzyć zawór wody. 2. Otworzyć drzwi. 3. Wączyć przeącznik WĄCZ / WYĄCZ (. Miga wskanik programu Eco 50. Program ten pozostaje wybrany, jeeli nie zostanie nacinity inny przycisk programowy 0. Na wywietlaczu cyfrowym 8 miga przewidywany czas trwania programu. 4. Nacisnąć przycisk START )". 5. Zamknąć drzwi. Program rozpoczyna si. Wskazówka - w celu ekologicznej eksoatacji zmywarki do naczy: Ze wzgldów ekologicznych przy kadym starcie urządzenia ustawiony zostaje wstpnie program Eco 50. Przyczynia si to do ochrony zasobów rodowiska naturalnego oraz do zmniejszenia wydatków. Program Eco 50 jest programem szczególnie chroniącym rodowisko naturalne. Jest to program standardowy wedug Rozporządzenia Komisji UE 1016/2010, przedstawiający w najbardziej wydajny sposób standardowy cykl zmywania normalnie zabrudzonych naczy oraz poączone zuycie energii elektrycznej i wody wykorzystanej do zmywania tego rodzaju naczy. 23

24 Obsuga urządzenia Wskanik wizualny podczas przebiegu programu *Wskanikwizualnypodczasprzebieguprogramu *wzalenoci od modelu Podczas przebiegu programu nastpuje projekcja wywietlacza na podog pod drzwiczkami urządzenia. Projekcja wywietlacza nie jest widoczna w przypadku wysunitego do przodu cokou lub zabudowania na podwyszeniu w jednej paszczynie z frontami mebli. Moliwe ustawienia projekcji wywietlacza: : Wywietlacz jest wyączony. : Pokazywany jest program, preselekcja czasu, pozostay czas, koniec programu i w razie potrzeby brak wody. : ƒ Jak :. Dodatkowo wywietlane są dalsze informacje o programie, np. symbol poowy zaadunku lub aktywnego systemu ochrony szka W. Fabrycznie jest ustawiony :. W celu zmiany ustawienia: 1. Otworzyć drzwi. 2. Wączyć przeącznik WĄCZ / WYĄCZ (. 3. Przytrzymać wcinity przycisk programowy # inaciskać przycisk START )" tak dugo, a wywietlacz cyfrowy zacznie wywietlać : Pucić obydwa przyciski. Wskanik wietlny klawisza # miga. 5. Naciskać przycisk programatora # tyle razy, a na wywietlaczu 8 :... (dla projekcji wywietlacza) pojawi si dotąd ustawiona wartoć, np. :. 6. Naciskać przycisk programatora 3 tyle razy, a na wywietlaczu 8 pojawi si wymagana wartoć, np. : ƒ. 7. Nacisnąć przycisk START )". Wartoć nastawienia jest zapisana wpamici. 8. Zamknąć drzwi. Wskanik czasu do koca programu Podczas wybierania programu pojawia si czas przebiegu programu na wywietlaczu cyfrowym 8. Po starcie programu, pozostay czas przebiegu jest pokazywany na pododze (tylko w przypadku ustawienia : i : ƒ). Czas trwania programu podczas jego przebiegu jest zaleny od temperatury wody, iloci naczy, jak i stopnia zabrudzenia i moe ulegać zmianom (w zalenoci od wybranego programu). Czas opónienia wączenia Start programu mona opónić maksymalnie o 24 godziny, w sposób stopniowany co jedną godzin. 1. Otworzyć drzwi. 2. Wączyć przeącznik WĄCZ / WYĄCZ (. 3. Przycisk ` + tak dugo naciskać, a na wywietlaczu funkcji preselekcji czasu X zacznie migać. 4. Przycisk ` + lub tyle razy nacisnąć, a bdzie wywietlany wymagany czas. 24

25 Obsuga urządzenia 5. Nacisnąć przycisk START )", funkcja preselekcji czasu jest aktywowana. 6. Wcelu wyączenia funkcji preselekcji czasu przycisk ` +lub tyle razy nacisnąć, a na wywietlaczu preselekcji czasu X pokazany bdzie. Wybieranie programu mona dowolnie zmienić, a do momentu startu programu. 7. Zamknąć drzwi. Koniec programu Koniec programu O / : jest pokazywany na pododze o ile projekcja wywietlacza jest wączona iwidoczna. Koniec programu jest dodatkowo sygnalizowany dwikiem brzczyka. Funkcj t mona zmienić wniej opisany sposób: 1. Otworzyć drzwi. 2. Wączyć przeącznik WĄCZ / WYĄCZ (. 3. Klawisz programu # przytrzymać wcinity i przycisk START )" tak dugo naciskać, a wywietlacz cyfrowy :... zacznie wywietlać. 4. Pucić obydwa przyciski. Lampka kontrolna w przycisku # miga i wywietlacz cyfrowy 8 przedstawia wartoć fabrycznie nastawioną :. 5. Przycisk programu # naciskać tyle razy, a na wywietlaczu cyfrowym 8 wskazywna bdzie fabrycznie ustawiona wartoć : ƒ. W celu zmiany tego ustawienia: 1. Nacisnąć przycisk programowy 3. Kade nacinicie przycisku zwiksza wartoć ustawienia o jeden stopie; po osiągniciu wartoci :, wywietlacz przeskakuje znów na : (wy.). 2. Nacisnąć przycisk START )", wartoć ustawienia jest zapisana wpamici. 3. Zamknąć drzwi. Wskazówka Przy Automatycznym wyączeniu po zakoczeniu programu lub owietlenie wntrza wskanik optyczny nie jest widoczny lub widoczny tylko na chwil w zalenoci od nastawienia. Automatyczne wyączenie po zakoczeniu programu lub owietlenia* Automatycznewyączenie/ Owietlenie *wzalenoci od modelu W celu zaoszczdzenia energii, mona nastawić zmywark na automatyczne wyączenie si po 1 minucie lub 120 minutach po zakoczeniu programu. 25

26 Obsuga urządzenia Nastawienie mona przeprowadzić wzakresie od : do : ƒ. : Urządzenie nie wyącza si automatycznie. Owietlenie 1" wieci si przy otwartych drzwiach niezalenie od stanu wączenia lub wyączenia przeącznika WĄCZ / WYĄCZ (. Przy zamknitych drzwiach owietlenie jest wyączone. Jeeli drzwi są otwarte duej ni 60 minut, wtedy owietlenie wyącza si automatycznie. Owietlenie 1" wieci si tylko przy nastawieniu :. : Urządzenie wyącza si po 1 min. : ƒ Urządzenie wyącza si po 120 min. 1. Otworzyć drzwi. 2. Wączyć przeącznik WĄCZ / WYĄCZ (. 3. Przycisk programowy # przytrzymać wcinity i przycisk START )" tak dugo naciskać, a wywietlacz cyfrowy zacznie wywietlać : Pucić obydwa przyciski. Lampka kontrolna w przycisku # miga i wywietlacz cyfrowy 8 przedstawia wartoć fabrycznie ustawioną :. 5. Przycisk programowy # naciskać tyle razy, a na wywietlaczu cyfrowym 8 ukae si :.... W celu zmiany ustawienia: 1. Nacisnąć przycisk programowy 3. Kade nacinicie przycisku zwiksza wartoć ustawienia o jeden stopie; po osiągniciu wartoci : ƒ, wywietlacz przeskakuje ponownie na :. 2. Nacisnąć przycisk START )". Wartoć nastawienia jest zapisana wpamici. 3. Zamknąć drzwi. Wyączyć urządzenie Krótko po zakoczeniu programu: 1. Otworzyć drzwi. 2. Wyączyć przeącznik WĄCZ / WYĄCZ (. 3. Zamknąć kurek dopywu wody (zbdne przy Aqua-Stop). 4. Wyjąć naczynia po ich ochodzeniu. Wskazówka Po zakoczeniu programu pozostawić urządzenie a si ochodzi. Dziki temu mona zapobiec wydostawaniu si pary, która na duszą met powoduje szkody na meblach. 26

27 Obsuga urządzenia Przerwanie programu 1. Otworzyć drzwi. 2. Wyączyć przeącznik WĄCZ / WYĄCZ (. Lampki kontrolne zgasną. Program pozostaje zapisany w pamici. W przypadku otworzenia drzwi zmywarki podączonej do zasilania ciepą wodą lub ju rozgrzanej maszyny naley najpierw na kilka minut lekko przymknąć drzwi, a potem dopiero cakowicie zamknąć. W przeciwnym wypadku z powodu rozszerzalnoci cienej (nadcinienie) mogą otworzyć si drzwi urządzenia lub moe wypynąć woda z urządzenia. 3. W celu kontynuacji programu znów wączyć przeącznik WĄCZ / WYĄCZ (. 4. Zamknąć drzwi. Przerwanie programuprzerwanie programu (Reset) 1. Otworzyć drzwi. 2. Przycisk START )" naciskać przez ok. 3 sek. Wywietlacz cyfrowy 8 przedstawia :. 3. Zamknąć drzwi. Przebieg programu trwa ok. 1 minut. Na wywietlaczu cyfrowym 8 pojawia si :. 4. Otworzyć drzwi. 5. Wyączyć przeącznik WĄCZ / WYĄCZ (. 6. Zamknąć drzwi. Zmiana programu Po naciniciu przycisku START )" nie jest moliwa zmiana programu. Zmiana programu jest moliwa tylko poprzez jego przerwanie (Reset). Suszenie intensywne Pukanie kocowe jest przeprowadzane przy podwyszonej temperaturze, aby polepszyć wyniki suszenia. Czas trwania moe si nieznacznie przeduyć. (Ostronie z wraliwymi naczyniami!) 1. Otworzyć drzwi. 2. Wączyć przeącznik WĄCZ / WYĄCZ (. 3. Klawisz programu # przytrzymać wcinity i przycisk START )" tak dugo naciskać, a wywietlacz cyfrowy zacznie wywietlać : Pucić obydwa przyciski. Lampka kontrolna w przycisku # miga i wywietlacz cyfrowy 8 przedstawia wartoć fabrycznie nastawioną :. 5. Przycisk programu # naciskać tyle razy, a na wywietlaczu cyfrowym 8 wskazywna bdzie fabrycznie ustawiona wartoć š:. W celu zmiany tego ustawienia: 1. Przez nacinicie przycisku 3 mona wączyć š: lub wyączyć š: suszenie intensywne. 2. Nacisnąć przycisk START )". Wartoć nastawienia jest zapisana wpamici. 3. Zamknąć drzwi. 27

28 orazpr Czyszczenie Czyszczenie oraz przegląd dzegl 2 Czyszczenie oraz przegląd Regularna kontrola i konserwacja urządzenia pomaga zwikszyć jego niezawodnoć. To pomaga woszczdzaniu czasu i pienidzy. Ogólny stan urządzenia Prosz skontrolować wntrze pod wzgldem osadów wapiennych ituszczu. W razie stwierdzenia wystpowania takich osadów: Napenić pojemnik na rodek czyszczący rodkiem czyszczącym. Wączyć zmywark bez naczy, nastawiając program z najwyszą temperaturą zmywania. Do czyszczenia urządzenia stosować tylko specjalne rodki czyszczące / preparaty przeznaczone do czyszczenia zmywarek. Aby uszczelnienie drzwi byo zawsze czyste i higieniczne, prosz je regularnie przemywać wilgotną cierką uywając troch pynu do zmywania. Jeli urządzenie nie bdzie uywane przez duszy czas, prosz pozostawić lekko uchylone drzwi aby zapobiec powstawaniu nieprzyjemnych zapachów. Do czyszczenia zmywarki nigdy nie uywać myjki parowej (generatora pary). Producent nie ponosi odpowiedzialnoci za ewentualne szkody. Czć czoową urządzenia i pulpit obsugi regularnie przemywać lekko wilgotną cierką; wystarczy woda itroch pynu do zmywania. Nie uywać gąbek do szorowania oraz szorujących rodków czyszczących; ich zastosowanie moe spowodować zadrapania powierzchni urządzenia. Wprzypadku urządze ze stali szlachetnej: Unikać stosowania cierek zmateriau gąbczastego lub przed pierwszym uycie wypukać je wielokrotnie, aby uniknąć korozji. ã Ostrzeenie Zagroenie dla zdrowia Nigdy nie uywać innych rodków czyszczących dla gospodarstwa domowego na przykad zawierających chlor! Sól specjalna i pyn nabyszczający Skontrolować wskaniki stanu napenienia H i P. W razie potrzeby napenić solą i/lub pynem nabyszczającym. 28

29 Czyszczenie oraz przegląd Sitka Sitka 1j zatrzymują due zanieczyszczenia znajdujące si wwodzie pozostaej po myciu naczy, nie dopuszczając ich do pompy. Zanieczyszczenia te mogą od czasu do czasu zatkać sitka. Ukad filtrujący skada si zsita zgrubnego, paskiego sita drobnego imikrosita. 1. Po kadym zmywaniu skontrolować filtr pod kątem osadów. 2. Odkrcić cylinder sitowy jak pokazano na rysunku iwyciągnąć ukad filtrujący. Ramiona spryskujące Wap i zanieczyszczenia pochodzące z wody do zmywania mogą zablokować dysze i oyska ramion spryskujących 1: i 1Z. 1. Skontrolować dysze ramion spryskujących pod wzgldem zatkania. 2. Odkrcić górne rami spryskujące 1:. 3. Dolne rami spryskujące 1Z wyciągnąć do góry. 4. Wymyć ramiona spryskujące pod bieącą wodą. 5. Zaoyć lub przykrcić znów ramiona spryskujące. 3. Usunąć ewentualnie wystpujące resztki i oczycić sita pod bieącą wodą. 4. Ukad filtrujący zamontować w chronologicznie odwrotnej kolejnoci, zwracając przy tym uwag, aby po zamkniciu strzaki stay na przeciwko siebie. 29

30 azi ćwr Corobi Co robić w razie usterki??kier eust 3 Co robić w razie usterki? Zdowiadcze wynika, e wikszoć usterek wystpujących w codziennej eksoatacji, mona usunąć we wasnym zakresie bez wzywania serwisu. Tym samym zapewnione zostaje szybkie przywrócenie sprawnoci urządzenia. W niniejszym przeglądzie usterek przedstawione są moliwe przyczyny usterek oraz wskazówki dotyczące ich usunicia. Wskazówka Jeeli urządzenie nie wączy si lub zatrzyma si podczas zmywania naczy z niewiadomych przyczyn, prosz najpierw przeprowadzić funkcj Anulowanie programu (Reset). (patrz rozdzia Obsuga urządzenia ) ã Ostrzeenie Naley pamitać otym, e: Wykonywanie naprawy jest dozwolone tylko specjalistom. W razie potrzeby wymiany czci prosz zwrócić uwag, by uyto tylko oryginalnych czci zamiennych. Nieprawidowo wykonane naprawy lub uycie innych ni oryginalne czci zamienne mogą spowodować znaczne szkody i stanowić zagroenie dla uytkownika. W takim przypadku naley: 1. Generalnie najpierw odączyć urządzenie od sieci prądowej. 2. Wyjąć kosz górny 12 idolny 9". 3. Wymontować filtry 1j. 4. Czerpakiem usunąć wod, ewent. za pomocą gąbki. 5. Biaą pokryw pompy podwayć za pomocą yeczki (jak pokazano na rysunku). Pokryw chwycić za przegródk ipodnieć ją skonie do wntrza. Pokryw zdjąć cakowicie. 6. Skontrolować wirnik skrzydekowy, czy znajdują si wnim przypadkowe przedmioty i w razie wystpowania usunąć je. 7. Pokryw umiecić w pierwotnej pozycji i nacisnąć ją w dó wcelu zatrzanicia zaczepów (kliknicie). Pompa odpywu Due resztki potraw lub przypadkowe przedmioty, które nie zostay zatrzymane na sitach, mogą spowodować zablokowanie pompy odpywu. Lustro wody puczącej jest wtedy nad sitem. 8. Zamontować filtry. 9. Woyć znów kosze. 30

31 Co robić w razie usterki? Tabelka usterek Usterka Przyczyna rodki zaradcze wieci si wskanik Zaamanie wa dopywu wody. Wą dopywu wody uoyć bez zaama. Sprawdzić dopyw Zamknity zawór dopywu wody. Otworzyć zawór wody. Zawór wody zablokowany lub pokryty osadem wapiennym. Zatkany filtr dopywu wody. Otworzyć zawór wody. Natenie przepywu wody przy otwartym dopywie musi wynosić przynajmniej 10 l / min. Wyączyć urządzenie i wyciągnąć wtyczk. Zakrcić zawór wody. Odkrcić przyącze dopywu wody. wieci si kod bdu :ƒƒ. wieci si kod bdu :ƒ. wieci si kod bdu :ƒ. wieci si kod bdu :ƒˆ. Filtry 1j zanieczyszczone lub zatkane. Zatkany lub zaamany wą odpywowy. Podączenie syfonu jest jeszcze zamknite. Luna osona pompy odpywu. Pompa odpywu jest zablokowana lub osona pompy odpywu nie jest zatrzanita. Zbyt niskie napicie. Wyczycić filtr w wu dopywu. Ponownie dokrcić przyącze dopywu wody. Sprawdzić szczelnoć. Przywrócić zasilanie prądowe. Wączyć urządzenie. Wyczycić filtry. (Patrz Czyszczenie oraz przegląd ) Uoyć wą bez zaama, ewentualnie usunąć pozostaoci. Sprawdzić podączenie przy syfonie i ewentualnie otworzyć. Prawidowo zatrzasnąć oson. (Patrz Pompa odpywu ) Wyczycić pomp iprawidowo zatrzasnąć oson. (Patrz Pompa odpywu ) Nie jest to bąd urządzenia; sprawdzić napicie i instalacj elektryczną. 31

32 Co robić w razie usterki? Usterka Przyczyna rodki zaradcze Na wywietlaczu cyfrowym pojawia si inny kod bdu. ( : do : ) Miga wskanik wieci si wskanik braku soli H i/ lub pynu nabyszczającego P. Wskanik braku soli H i/ lub pynu nabyszczającego P nie wieci si. Po zakoczeniu programu woda pozostaje wurządzeniu. Prawdopodobnie wystąpia usterka techniczna. Drzwi nie są dokadnie zamknite. Brak pynu nabyszczającego. Brak soli. Czujnik nie rozpoznaje pastylek soli. Wskanik wyączony. Wystarczający zapas soli specjalnej / pynu nabyszczającego. Zatkany system filtrujący lub obszar pod filtrami 1j. Program nie jest jeszcze zakoczony. Wyączyć urządzenie przeącznikiem WĄCZ / WYĄCZ (. Po chwili ponownie wączyć urządzenie. Jeli problem wystąpi ponownie, wtedy zakrcić zawór wody, wyjąć wtyczk sieciową. Prosz wezwać serwis podając kod bdu. Zamknąć drzwi. Zwracać uwag na to, aby zkosza nie wystaway adne przedmioty (naczynia, odwieacz) utrudniając zamknicie drzwi. Napenić pynem nabyszczającym. Napenić solą specjalną. Zastosować inną sól specjalną. Aktywacja / deaktywacja (patrz rozdzia Ukad zmikczania wody / Sól specjalna lub Pyn nabyszczający). Sprawdzić wskaniki, napenienie. Wyczycić filtry i obszar pod filtrami (patrz Pompa odpywu ). Poczekać do koca programu lub przeprowadzić funkcj Reset (patrz Anulowanie programu ). 32

33 Co robić w razie usterki? Usterka Przyczyna rodki zaradcze Naczynia nie są suche. Brak lub za mao pynu Napenić pynem nabyszczającym. nabyszczającego w zbiorniku. Wybrano program bez suszenia. Wybrać program z suszeniem (patrz Przegląd programów, Przebieg programu ). Woda w zagbieniach naczy lub sztućców. Zwracać uwag na ukone usytuowanie przy wkadaniu naczy; uoyć naczynia ukonie. Naczynia z tworzywa sztucznego nie są suche. Sztućce nie są suche. Wntrze urządzenia mokre po procesie zmywania. Za skutecznoć suszenia uywanego kompaktowego produktu czyszczącego. Nie aktywowano suszenia intensywnego w celu zwikszenia efektu suszenia. Zbyt wczenie wyjto naczynia lub proces suszenia nie zosta jeszcze zakoczony. Za skutecznoć suszenia ekologicznego pynu nabyszczającego. Szczególne waciwoci tworzywa sztucznego. Niekorzystnie poukadane sztućce w koszyku na sztućce. Niekorzystnie poukadane sztućce w szufladzie na sztućce. Nie jest to bąd urządzenia. Prosz uyć inny kompaktowy rodek czyszczący z lepszą skutecznocią suszenia. Dodatkowe zastosowanie pynu nabyszczającego zwiksza skutecznoć suszenia. Aktywować suszenie intensywne (patrz Obsuga urządzenia ) Poczekać do koca programu lub wyjąć naczynia dopiero 30 minut po zakoczeniu programu. Prosz stosować markowy pyn nabyszczający. Ekologiczne produkty mają znacznie gorszą skutecznoć dziaania. Tworzywo sztuczne odznacza si niszą waciwocią kumulowania ciepa i dlatego gorzej si suszy. Prosz poukadać sztuće pojedynczo unikając ich stykania si. Prosz prawidowo poukadać sztuće iwedug moliwoci pojedynczo. Ze wzgldu na zasad suszenia kondesacyjnego kroe wody są poądane oraz uwarunkowane fizycznie. Wilgotne powietrze skraa si na ciankach wntrza zmywarki, woda spywa i zostaje odpompowana. 33

34 Co robić w razie usterki? Usterka Przyczyna rodki zaradcze Resztki potraw na naczyniach. Naczynia za ciasno uoone, przepeniony kosz na naczynia. Utrudniony ruch obrotowy ramienia spryskującego. Dysze ramion spryskujących zatkane. Filtry 1j zanieczyszczone. le osadzone filtry 1j oraz / lub nie zatrzanite. Za saby program zmywania. Naczynia zostay wstpnie zbyt silnie oczyszczone; dlatego czujnik zadecydowa wączyć sabszy program. Silne zabrudzenia nie dają si czciowo usunąć. Wysokie, wąskie szka nie są dostatecznie wypukiwane w rogach zmywarki. Kosz górny 12 nie jest ustawiony na tej samej wysokoci po lewej i prawej stronie. Naczynia uoyć w taki sposób, aby zagwarantować wystarczająco miejsca, tak aby strumienie wody mogy dotrzeć do powierzchni naczy. Unikać stykania si woonych przedmiotów. Uoyć naczynia w taki sposób, aby ramiona spryskujące mogy si swobodnie obracać. Wyczycić dysze ramion spryskujących, (Patrz Czyszczenie oraz przegląd ). Wyczycić filtry, (patrz Czyszczenie oraz przegląd ). Prawidowo zaoyć filtry i zatrzasnąć. Wybrać intensywniejszy program zmywania. Nie zmywać wstpnie naczy. Usunąć tylko wiksze resztki potraw. Zalecenie programu Eco 50 lub Intensywnie. Nie ukadać wysokich, wąskich szkie zbyt ukonie i nie ustawiać ich w rogach zmywarki. Ustawić górny kosz z bocznymi dwigniami na tej samej wysokoci. 34

35 Co robić w razie usterki? Usterka Przyczyna rodki zaradcze Pozostaoci rodka czyszczącego. Plamy z wody na czciach ztworzywa sztucznego Naloty w pojemniku lub na drzwiach rozpuszczalne w wodzie lub dające si zetrzeć. Pokrywa pojemnika na rodek czyszczący jest zablokowana przez naczynia, dlatego pokrywa nie otwiera si cakowicie. Pokrywa pojemnika na rodek czyszczący zablokowana przez tabletk. Uyto tabletki w programie szybkim lub krótkim. Czas potrzebny dla rozpuszczenia si rodka czyszczącego nie zostaje osiągnity w wybranym programie. Skutecznoć czyszczenia izdolnoć rozpuszczenia si produktu przedua si przy duszym przechowywaniu produktu lub rodek czyszczący jest mocno zbrylony. Ze wzgldów fizycznych nie mona zapobiec tworzeniu si kroi wody na powierzchniach ztworzywa sztucznego. Po wysuszeniu widoczne są amy zwody. Osadzają si skadniki rodka czyszczącego. Najczciej naloty te nie mona usunąć chemicznie (poprzez preparaty przeznaczone do czyszczenia zmywarek,...). Przy biaym nalocie na dnie pojemnika zbyt nisko nastawiono ukad zmikczania wody. Pokrywa zbiornika soli 1b nie jest dokrcona. Tylko przy szklankach / szkle: Początkująca korozja szka daj si wytrzeć tylko pozornie. Pokrywa pojemnika na rodek czyszczący nie moe być zablokowana przez naczynia. Nie kać naczy lub odwieaczy do zmywarek do pojemnika na tabletki. Tabletka musi być woona poprzecznie nie stawiać pionowo. Czas rozpuszczenia si tabletki jest za dugi dla programu szybkiego lub krótkiego. Uyć proszku do zmywarek lub wybrać intensywniejszy program. Zmienić rodek czyszczący. Wybrać intensywniejszy program (wicej wody). Zwracać uwag na ukone usytuowanie przy wkadaniu naczy. Zastosować pyn nabyszczający. Ewentualnie zwikszyć nastawienie zmikczania wody. Zmienić mark rodka czyszczącego. Wyczycić urządzenie mechanicznie. Zwikszyć nastawienie zmikczania wody oraz ewentualnie zmienić rodek czyszczący. Prawidowo dokrcić pokryw zbiornika soli. Patrz Uszkodzenia szka i naczy. 35

36 Co robić w razie usterki? Usterka Przyczyna rodki zaradcze Biae, ciekie do usunicia naloty na naczyniach, pojemnikach lub drzwiach. Resztki herbaty lub szminki na naczyniach. Kolorowe (niebieskie, óte, brązowe), ciekie do usunicia do niemoliwe do usunicia naloty wurządzeniu lub na naczyniach ze stali szlachetnej. Kolorowe (óte, pomaraczowe, brązowe) atwe do usunicia osady we wntrzu urządzenia (przede wszystkim na dnie wntrza zmywarki). Osadzają si skadniki rodka czyszczącego. Najczciej naloty te nie mona usunąć chemicznie (poprzez preparaty przeznaczone do czyszczenia zmywarek,...). le nastawiony zakres twardoci lub twardoć wody powyej 8,9 mmol / l. rodek czyszczący 3in1 lub rodek czyszczący bio / ekologiczny nie jest wystarczająco skuteczny. Za mao rodka czyszczącego. Wybrano za saby program zmywania. Zbyt niska temperatura zmywania. Za mao / niewaciwy rodek czyszczący. Naczynia zostay wstpnie zbyt silnie oczyszczone, dlatego czujnik zadecydowa wączyć sabszy program. Silne zabrudzenia nie dają si czciowo usunąć. Tworzenie si warstw ze skadników warzyw (na przykad kapusty, selera, kartofli, makaronu,...) lub wody bieącej (na przykad manganu). Tworzenie si warstw metalicznych skadników na naczyniach ze srebra lub aluminium. Tworzenie si warstw ze skadników, resztek potraw oraz wody (wapie), mydlany Zmienić mark rodka czyszczącego. Wyczycić urządzenie mechanicznie. Ustawić ukad zmikczania wody wedug instrukcji obsugi lub dodać soli. Ustawić ukad zmikczania wody wedug instrukcji obsugi lub uywać oddzielnych rodków (markowe rodki czyszczące, sól, pyn nabyszczający). Zwikszyć dozowanie rodka czyszczącego lub zmienić produkt. Wybrać intensywniejszy program zmywania. Wybrać program z wyszą temperaturą zmywania. Napenić waciwym rodkiem czyszczącym, prawidowo dozując. Nie zmywać wstpnie naczy. Usunąć tylko wiksze resztki potraw. Zalecenie programu Eco 50 Mona czciowo usunąć stosując preparaty do czyszczenia zmywarek lub poprzez czyszczenie mechaniczne. Naloty nie są szkodliwe dla zdrowia. Mona czciowo usunąć stosując preparaty do czyszczenia zmywarek lub poprzez czyszczenie mechaniczne. Sprawdzić funkcjonowanie ukadu zmikczania wody (dodać sól specjalną) wzgldnie przy stosowaniu kompaktowych rodków czyszczących (tabletek) wączyć zmikczanie wody (patrz rozdzia Ukad zmikczania wody / Sól specjalna ). 36

37 Co robić w razie usterki? Usterka Przyczyna rodki zaradcze Zafarbowanie czci ztworzywa sztucznego. Smugi moliwe do usunicia na szkach, szkach z metalicznym wyglądem i sztućcach. Początkujące lub wystpujące, nieodwracalne zmtnienie szka. Zbyt niska temperatura zmywania. Naczynia zostay wstpnie zbyt silnie oczyszczone, dlatego czujnik zadecydowa wączyć sabszy program. Silne zabrudzenia nie dają si czciowo usunąć. Za dua iloć pynu nabyszczającego. Brak pynu nabyszczającego lub za niskie ustawnienie. Resztki rodka czyszczącego wsekwencji programu pukanie znabyszczaniem. Pokrywa pojemnika na rodek czyszczący zablokowana przez naczynia (pokrywa nie otwiera si cakowicie). Naczynia zostay wstpnie zbyt silnie oczyszczone, dlatego czujnik zadecydowa wączyć sabszy program. Silne zabrudzenia nie dają si czciowo usunąć. Szko nadaje si do zmywania wzmywarkach ale nie jest odporne na zmywanie wzmywarkach. Wybrać program z wyszą temperaturą zmywania. Nie zmywać wstpnie naczy. Usunąć tylko wiksze resztki potraw. Zalecenie programu Eco 50 Ustawić iloć pynu nabyszczającego na niszy stopie. Dodać pyn nabyszczający i sprawdzić dozowanie (zalecenie stopnia 4-5). Pokrywa pojemnika na rodek czyszczący nie moe być zablokowana przez naczynia. Nie kać naczy lub odwieaczy do zmywarek do pojemnika na tabletki. Nie zmywać wstpnie naczy. Usunąć tylko wiksze resztki potraw. Zalecenie programu Eco 50 Stosować szko odporne na zmywanie wzmywarkach. Unikać dugich procesów parowania (czas po zakoczeniu zmywania). Stosować program zmywania z niszą temperaturą. Nastawić ukad zmikczania wody wedug twardoci wody (ewentualnie stopie niej). Zastosować rodek do ochrony szka. 37

38 Co robić w razie usterki? Usterka Przyczyna rodki zaradcze lady rdzy na sztućcach. Niewystarczająca odpornoć sztućców na rdzewienie. Dotyczy czciej ostrzy noy. Uywać nierdzewnych sztućców. Urządzenie nie zaczyna pracować. Program rozpoczyna si samoczynnie. Drzwi ciko si otwierają. Sztućce rdzewieją take wtedy, gdy zmywane są rzeczy, które są nierdzewne (uchwyty garnków, uszkodzone kosze na naczynia itd.). Za wysokie stenie soli w wodzie do zmywania z powodu niedokrconej pokrywy pojemnika na sól lub rozsypana sól podczas napeniania. Zepsuty bezpiecznik domowy. Kabel sieciowy wyjty z gniazdka. Drzwi urządzenia nie są prawidowo zamknite. Nie odczekano zakoczenia programu. Funkcja zabezpieczenia przed otworzeniem drzwi przez dzieci jest aktywna. Nie zmywać czci rdzewiejących / rdzewnych. Mocno dokrcić pokryw pojemnika na sól lub usunąć rozsypaną sól. Sprawdzić bezpiecznik. Upewnić si, e kabel sieciowy jest woony do gniazdka oraz przyączony do urządzenia (z tyu). Sprawdzić czy gniazdko jest sprawne. Zamknąć drzwi. Przeprowadzić Reset. (Patrz Anulowanie programu ). Deaktywować zabezpieczenie przed dziećmi. (Patrz na kocu instrukcji obsugi) Drzwi nie mona zamknąć. Zamek w drzwiach przeskoczy. Zamknąć drzwi uywając wicej siy. Pokrywy pojemnika na rodek czyszczący nie mona zamknąć. Resztki rodka czyszczącego w pojemniku na rodek czyszczący lub w pojemniku na tabletki. Zamknicie drzwi uniemoliwione ze wzgldu na monta. Pojemnik na rodek czyszczący zablokowany poprzez sklejone resztki rodka czyszczącego. rodek czyszczący nie jest wypukiwany ze wzgldu na zablokowane ramiona spryskujące przez naczynia. Pojemnik na rodek czyszczący by wilgotny podczas napeniania. Sprawdzić zamontowanie urządzenia: drzwi oraz inne przedmioty zabudowania / czci mebli nie mogą si ocierać / uderzać o siebie podczas zamykania drzwi. Usunąć resztki rodka czyszczącego. Zapewnić swobodny obrót ramion spryskujących. Wsypać rodek czyszczący tylko do suchego pojemnika na rodek czyszczący. 38

39 Co robić w razie usterki? Usterka Przyczyna rodki zaradcze Zamknąć drzwi. Urządzenie zatrzymuje si podczas programu lub program przerywa si. Odgos uderze zaworów napeniających. Uderzający lub stukający odgos. Nadzwyczajne wydzielanie piany. Drzwi nie są dokadnie zamknite. Nie kać naczy lub odwieaczy do zmywarek do pojemnika na tabletki. Górny kosz naciska na drzwi i nie pozwala na prawidowe zamknicie drzwi. Przerwany dopyw prądu oraz / lub wody. Związane z domową instalacją; nie jest to bąd urządzenia. Nie ma wpywu na funkcj urządzenia. Rami spryskujące uderza o naczynia; naczynia nie zostay prawidowo woone do urządzenia. Przy niewielkim zaadunku strumienie wody uderzają bezporednio o komor zmywarki. Lekkie naczynia ruszają si podczas zmywania. rodek do rcznego mycia naczy wzbiorniku pynu nabyszczającego. Rozlany pyn nabyszczający. Sprawdzić, czy tylna cianka nie zostaa wcinita przez gniazdko lub niezdemontowany uchwyt na wa. Przywrócić dopyw prądu oraz / lub wody. Brak rodków zaradczych. Naczynia uoyć w taki sposób, aby ramiona spryskujące nie uderzay o naczynia. Woyć wicej naczy lub równomiernie rozstawić naczynia w zmywarce. Lekkie naczynia wkadać w taki sposób, aby nie mogy si ruszać. Niezwocznie napenić zbiornik pynem nabyszczającym. Usunąć pyn nabyszczający cierką. 39

40 Serwis 4 Serwis sserwi Jeli nie udao si Pastwu usunąć usterki, prosimy zwrócić si do serwisu. Znajdziemy waciwe rozwiązanie, równie by uniknąć zbdnego wezwania technika serwisu. Informacje dotyczące najbliszego autoryzowanego serwisu, znajdują si na tylniej stronie instrukcji obsugi lub w zaączonym wykazie acówek serwisowych. Prosimy o telefoniczne podanie numeru urządzenia (E Nr. = 1) i numeru fabrykacyjnego (FD = 2); numery te znajdują si na tabliczce znamionowej 9B umieszczonej na drzwiach urządzenia. Prosz zaufać kompetencji producenta. W razie usterki prosz zwrócić si do nas. Tym samym zapewniona zostanie naprawa przeprowadzona przez profesjonalny serwis dysponujący oryginalnymi czciami zamiennymi. czanie podł ieani Ustawi 5 Ustawianie ipodączanie Waciwa eksoatacja zmywarki wymaga prawidowego podączenia. Parametry dopywu i odpywu wody, atake dane przyącza elektrycznego muszą speniać wymagane kryteria, które przedstawiono w nastpnych rozdziaach wzgl. w instrukcji montau. Podczas montau przestrzegać podanej kolejnoci wykonywania czynnoci: 1. Kontrola przy dostawie 2. Ustawienie 3. Podączenie do odpywu 4. Przyącze wieej wody bieącej 5. Podączenie elektryczne Zakres dostawy W razie usterek prosz si zwrócić do punktu zakupu lub do naszego serwisu. Zmywarka Instrukcja obsugi Instrukcja montau Gwarancja* Materia montaowy Blacha chroniąca przed parą* Gumowy fartuch* Kabel sieciowy *wzalenoci od modelu 40

41 Ustawianie i podączanie Wskazówki bezpieczestwa Przestrzegać wskazówek bezpieczestwa zamieszczonych w rozdziale Podczas instalacji. Dostawa Zmywarka zostaa fabrycznie poddana gruntownej kontroli prawidowoci dziaania. W wyniku tego pozostay lady wody, które znikną po pierwszym procesie zmywania. Dane techniczne Waga: maks. 60 kg Napicie: V, 50 Hz lub 60 Hz Wartoć podączenia: 2,0 2,4 kw Bezpiecznik: 10 / 16 A (UK 13A) Pobór mocy: wyączony 0,5 W nie wyączony 0,5 W Cinienie wody: przynajmniej 0,05 MPa (0,5 bar), maksymalnie 1 MPa (10 bar). Wprzypadku wyszego cinienia wody: zainstalować zawór redukcyjny cinienia. Iloć dopywu: minimalnie 10 litrów / minut Temperatura wody: woda zimna; przy wodzie ciepej maks. temp. 60 C. Ustawienie Konieczne wymiary montaowe przedstawiono w instrukcji montau. Zmywark naley wypoziomować przy pomocy nóg ze rubami regulacyjnymi. Upewnić si co do pewnoci ustawienia. Urządzeniom przeznaczonym do zabudowania pod blatem roboczym lub do zintegrowania, które zostaną póniej ustawione jako wolnostojące, naley zapewnić odpowiednią statecznoć ustawienia np. przez przykrcenie do ciany albo zamontowanie ciągego blatu roboczego, przykrconego do sąsiednich szafek. Zabudowanie urządzenia w bloku kuchennym pomidzy cianami drewnianymi lub z tworzywa sztucznego jest dozwolone. Podączenie do odpywu 1. Konieczne czynnoci robocze przedstawiono w instrukcji montau, w razie potrzeby zamontować syfon zkróćcem odpywu. 2. Wą odpywu poączyć zkróćcem odpywu za pomocą dostarczonych czci. Zwrócić uwag, eby wą odpywowy nie by zaamany, zgnieciony lub skrcony i eby pokrywa zamykająca w odpywie nie utrudniaa odpywu cieków! 41

42 Ustawianie i podączanie Podączenie do wody bieącej 1. Podączenie do wody bieącej wykonać zgodnie z instrukcją montau za pomocą dostarczonych czci do zaworu kurkowego wody. Zwracać uwag, eby przyącze wieej wody nie byo zaamane, zgniecione lub skrcone. 2. W przypadku wymiany urządzenia naley zawsze zainstalować nowy wą dopywu wody. Cinienie wody: Przynajmniej 0,05 MPa (0,5 bar), maksymalnie 1 MPa (10 bar). Wprzypadku wyszego cinienia wody: zainstalować zawór redukcyjny cinienia. Iloć dopywu: minimalnie 10 litrów / minut Temperatura wody: woda zimna; przy wodzie ciepej maks. temp. 60 C. Podączenie do zasilania ciepą wodą *Podączeniedozasilaniaciepąwodą *wzalenoci od modelu Zmywark mona podączyć do zimnej lub do ciepej wody do maks. temp. 60 C. Podączenie do ciepej wody zaleca si wtedy, gdy woda pochodzi z energetycznie korzystnego podączenia przy odpowiedniej instalacji, np. podączenie do kolektorów sonecznych z obiegiem przepywowym. Dziki temu oszczdzana jest energia iczas. Poprzez nastawienie zasilania ciepą wodą : mona optymalnie nastawić urządzenie na eksoatacj ciepą wodą. Zalecana temperatura wody (temperatura wody wpywającej) wynosi od co najmniej 40 C do maksymalnie 60 C. Nie zaleca si podączenia do eksoatacji ciepą wodą, jeli woda pochodzi z bojlera elektrycznego. Nastawienie zasilania ciepą wodą: 1. Otworzyć drzwi. 2. Wączyć przeącznik WĄCZ / WYĄCZ (. 3. Klawisz programu # przytrzymać wcinity i przycisk START )" tak dugo naciskać, a wywietlacz cyfrowy zacznie wywietlać : Pucić obydwa przyciski. Lampka kontrolna w przycisku # miga i wywietlacz cyfrowy 8 przedstawia wartoć fabrycznie nastawioną :. 5. Przycisk programu # naciskać tyle razy, a na wywietlaczu cyfrowym 8 wskazywna bdzie fabrycznie ustawiona wartoć :. 42

43 Ustawianie i podączanie W celu zmiany tego ustawienia: 1. Przez nacinicie przycisku 3 mona wyączyć : lub wączyć : nastawienie zasilania ciepą wodą. 2. Nacisnąć przycisk START )". Wartoć nastawienia jest zapisana wpamici. 3. Zamknąć drzwi. Podączenie elektryczne Urządzenie podączyć tylko do sieci prądu zmiennego w zakresie od 220 V do 240 V oraz 50 Hz lub 60 Hz, poprzez przepisowo zainstalowane gniazdko wtykowe z przewodem ochronnym. Konieczne bezpieczniki patrz tabliczka identyfikacyjna 9B. Gniazdko wtykowe musi znajdować si wpobliu urządzenia imusibyć wolno dostpne take po zabudowaniu. Jeli po zabudowaniu wtyczka nie jest wolno dostpna, wtedy spenienie waciwych przepisów bezpieczestwa pracy wymaga zainstalowania odącznika wszystkich biegunów z rozwarciem styków co najmniej 3 mm. Przerabianie przyącza dozwolone jest tylko uprawnionym specjalistom. Przeduacz dla sieciowego przewodu zasilającego mona nabyć tylko w autoryzowanym serwisie. W przypadku zastosowania wyącznika ochronnego prądu upywowego wolno uywać tylko wyącznika opatrzonego znakiem. Tylko on gwarantuje spenienie aktualnie obowiązujących przepisów. Urządzenie jest wyposaone w system zabezpieczający przed wypywem wody. Prosimy o zwrócenie uwagi na to, e system ten dziaa tylko przy podączonym zasilaniu prądowym. Demonta Zachować take tutaj kolejnoć toku postpowania. 1. Odączyć urządzenie od sieci prądowej. 2. Zakrcić dopyw wody. 3. Odączyć przyącza odpywu i wody bieącej. 4. Wykrcić ruby mocujące urządzenie do mebli. 5. Zdemontować panel cokoowy oile jest. 6. Wyciągnąć urządzenie, ostronie pociągając przy tym za we. 43

44 Ustawianie i podączanie Transport Oprónić zmywark izabezpieczyć lune czci. Oprónienie zmywarki wymaga wykonania niej wymienionych czynnoci. 1. Otworzyć zawór wody. 2. Otworzyć drzwi. 3. Wączyć przeącznik WĄCZ / WYĄCZ (. 4. Wybrać program z najwyszą temperaturą. Na wywietlaczu cyfrowym 8 pojawi si przypuszczalny czas trwania programu. 5. Nacisnąć przycisk START )". 6. Zamknąć drzwi. Przebieg programu startuje. 7. Po ok. 4 minutach otworzyć drzwi. 8. Przycisk START )" tak dugo naciskać, a wywietlacz cyfrowy pokae :. 9. Zamknąć drzwi. 10.Po ok. 1 minucie otworzyć drzwiczki. Wywietlacz cyfrowy przedstawia :. 11.Wyączyć przeącznik WĄCZ / WYĄCZ (. 12.Zamknąć zawór wody, odączyć wą dopywowy i oprónić. Urządzenie transportować tylko w pozycji pionowej. (Chroni to przed wnikniciem reszty wody do sterownika maszyny ispowodowaniem bdnego przebiegu programu). Zabezpieczenie przed skutkami mrozuzabezpieczenieprzedskutkamimrozu(oprónianie urządzenia) Jeli urządzenie stoi w pomieszczeniu naraonym na mróz (np. domek letniskowy), naley je cakowicie oprónić (patrz transport). 44
