3 Spis treci Przepisy bezpieczestwa pracy Przy dostawie Przy instalowaniu Uywanie codzienne Obecnoć dzieci w domu Blokada drzwi Wprzypadku wystąpienia szkód W przypadku usunicia wyuonego urządzenia Zapoznanie si zurządzeniem Pulpit obsugi Wntrze urządzenia Ukad zmikczania wody Ustawianie Tabela twardoci wody Sól specjalna $ Zastosowanie soli specjalnej rodki czyszczące z dodatkiem soli.. 7 Wyączenie zmikczania wody Pyn nabyszczający % Ustawienie iloci pynu nabyszczającego Wyączenie wskanika braku pynu nabyszczającego Naczynia Nie przystosowane do zmywarki Uszkodzenia szka i naczy Wkadanie naczy Wyjmowanie naczy Filianki i szklanki Garnki Koszyk na sztućce Póki Podpórki skadane Pojemnik na mae czci Póka na noe Zmiana wysokoci zawieszenia kosza rodek czyszczący Napenienie rodkiem czyszczącym. 13 Zespolone rodki czyszczące Przegląd programów Wybór programu Wskazówki dla Instytutów Badawczych Funkcje dodatkowe Skrócenie fazy programu (VarioSpeed) Zapenienie w poowie Higiena Strefa intensywna Ekstra suszenie Zmywanie naczy Parametry programów Czujnik Aqua (stanu wody) Wączenie urządzenia Wskanik czasu do koca programu. 18 Nastawianie czasu wączenia Koniec programu Automatyczne wyączenie po zakoczeniu programu Wyączyć urządzenie Przerwanie programu Przerwanie programu Zmiana programu Suszenie intensywne Przegląd i pielgnacja Ogólny stan zmywarki Sól specjalna i pyn nabyszczający.. 20 Sitka Ramiona spryskujące Usuwanie usterek we wasnym zakresie Pompa odprowadzająca po wączeniu na urządzeniu podczas zmywania na naczyniach Serwis Instalacja Przepisy bezpieczestwa pracy Dostawa Dane techniczne Ustawienie Podączenie do odpywu Podączenie do wody bieącej Podączenie do zasilania ciepą wodą 28 Podączenie elektryczne Demonta Transport Zabezpieczenie przed skutkami mrozu (Oprónianie urządzenia) Usuwanie odpadów Opakowanie Stare urządzenia

4 Przepisy bezpieczestwa pracy Przy dostawie Natychmiast sprawdzić opakowanie izmywark pod wzgldem szkód transportowych. Nie uruchomić uszkodzonego urządzenia, lecz zwrócić si do dostawcy w tej sprawie. Materia opakunkowy usunąć zgodnie zobowiązującymi przepisami. Nie pozostawiać opakowania lub jego czci bawiącym si dzieciom. Skadane kartony i folie stanowią potencjalne niebezpieczestwo uduszenia. Przy instalowaniu Wjaki sposób urządzenie prawidowo ustawić ipodączyć, przeczytać w rozdziale Instalowanie. Uywanie codzienne Zmywark uywać tylko w gospodarstwie domowym i tylko do przeznaczonego celu: zmywania naczy domowych. Niniejszy sprzt nie jest przeznaczony do uytku przez osoby (dzieci) o ograniczonej zdolnoci fizycznej, czuciowej lub psychicznej, lub osoby nie mające dowiadczenia lub znajomoci sprztu, chyba e odbywa si to pod nadzorem lub zgodnie z instrukcją uytkowania sprztu, przekazanej przez osoby odpowiadające za ich bezpieczestwo. Nie siadać lub stawać na otwartych drzwiach! Urządzenie moe si przewrócić. W przypadku zmywarek wolnostojących prosimy o zwrócenie uwagi, e przeadowanie koszy moe spowodować przewrócenie urządzenia. Nie dodawać adnego rozpuszczalnika do komory mycia. Wystpuje zagroenie wybuchu. Podczas trwania programu, drzwi otwierać bardzo ostronie. Zachodzi niebezpieczestwo pryskania gorącej wody z wntrza urządzenia. Zmywark otwierać tylko na czas wkadania lub wyjmowania naczy, aby uniknąć skalecze spowodowanych np. potkniciem si odrzwi. Przestrzegać przepisów bezpieczestwa i uytkowania wydrukowanych na opakowaniach rodków czyszczących inabyszczających. ã=ostrzeenie Noe i inne przybory z ostrymi kocówkami muszą zostać woone do koszyka na sztućce z ostrzami skierowanymi w dó albo poziomo uoone na póce na noe*. *wzalenoci od modelu Obecnoć dzieci w domu Jeli funkcja obecna, uywać zabezpieczenia przed dziećmi. Dokadny opis znajduje si wewnątrz dokumentacji urządzenia. Nie pozwalać dzieciom na zabaw urządzeniem lub jego obsugiwanie. Uniemoliwić dzieciom dostp do rodka czyszczącego i pynu nabyszczającego. Mogą one spowodować bardzo szkodliwe dla zdrowia skutki w obrbie jamy ustnej oraz oczu lub doprowadzić do uduszenia. Nie pozwalać dzieciom na przebywanie wpobliu otwartej zmywarki. Woda znajdująca si w komorze zmywania nie jest wodą pitną, moe zawierać resztki rodka czyszczącego. Zwracać uwag, aby dzieci nie wkaday rąk do pojemnika na tabletki 12. Mae palce mogą utkwić w szczelinach. W przypadku zmywarek zamontowanych wysoko, zwracać uwag, aby przy otwieraniu i zamykaniu drzwiczek dzieci nie doznay przycinicia lub zmiadenia pomidzy drzwiczkami zmywarki i znajdującymi si poniej drzwiami szafki. 4

5 Zabezpieczenie dostpu dzieci (blokada drzwi) * Opis zabezpieczenia dostpu dzieci znajduje si wtyle wokadce. *wzalenoci od modelu W przypadku wystąpienia szkód Przeprowadzenie napraw i innych czynnoci zastrzeone jest tylko dla specjalistów. W tym celu urządzenie musi być odączone od sieci. Wyciągnąć wtyczk sieciową lub wyączyć bezpiecznik. Zakrcić zawór wody. W przypadku usunicia wyuonego urządzenia Wysuone urządzenie natychmiast pozbawić cech przydatnoci do uycia, w celu uniknicia ewentualnych wypadków. Urządzenie naley usunąć zgodnie zobowiązującymi przepisami. ã=ostrzeenie Dzieci mogą zamknąć si w rodku urządzenia (niebezpieczestwo uduszenia) lub wywoać inne niebezpieczne sytuacje. Dlatego: wyciągnąć wtyczk sieciową, odciąć iusunąć kabel sieciowy. Zamek drzwiowy tak zniszczyć, aby uniemoliwić ponowne zamknicie drzwi. Zapoznanie si zurządzeniem Rysunki panela obsugowego i wntrza urządzenia znajdują si zprzodu w kopercie. Do poszczególnych pozycji kierowane są odnoniki w tekcie. Pulpit obsugi ( Przeącznik WĄCZ / WYĄCZ 0 Otwieracz drzwi 8 Przycisk START H Wywietlacz cyfrowy P Nastawianie czasu wączenia * X Funkcje dodatkowe ** ` Wskanik braku pynu nabyszczającego h Wskanik napenienia solą )" Wskanik Skontrolowania dopywu wody *wzalenoci od modelu ** Iloć w zalenoci od modelu Wntrze urządzenia 1" Górny kosz na naczynia 1* Póka na noe * 12 Pojemnik na tabletki do zmywarki 1: Górne rami spryskujące 1B Dolne rami spryskujące 1J Zbiornik na sól specjalną 1R Sitka 1Z Koszyk na sztućce 1b Dolny kosz na naczynia 1j Zbiornik zapasu rodka nabyszczającego 9" Komora na rodki czyszczące 9* Zamknicie komory rodka czyszczącego 92 Tabliczka znamionowa *wzalenoci od modelu pl 5

6 Ukad zmikczania wody Do uzyskiwania dobrych wyników zmywania potrzebna jest mikka woda, tzn. z niewielką zawartocią wapna. W przeciwnym razie na naczyniach iwewntrzu zmywarki wydziela si osad wapienny. Woda bieąca o twardoci powyej 7 dh (1,2 mmol/l) musi zostać poddana zmikczeniu. Nastpuje to za pomocą specjalnej soli (sól regeneracyjna) wukadzie zmikczającym wod wzmywarce. Ustawienie i związane z tym zapotrzebowanie soli zalene jest od stopnia twardoci dostarczanej wody (patrz tabela). Ustawianie Iloć dodawanej soli jest nastawna wzakresie od : do : ˆ. Przy wartoci ustawienia : sól nie jest konieczna. Dowiedzieć si jaki stopie twardoci ma woda wodociągowa. W tym wypadku zwrócić si z zapytaniem do zakadu wodociągów. Wartoć ustawienia odczytać wtabeli twardoci wody. Zamknąć drzwi. Wączyć przeącznik WĄCZ / WYĄCZ (. Nacisnąć przycisk i przytrzymać wcinity. Programator 8 przekrcać, a wywietlacz cyfrowy H wskae :... Pucić przycisk. Wywietlacz cyfrowy H wskazuje fabrycznie ustawioną wartoć :. W celu zmiany tego ustawienia: Programator 8 przekrcać, a wymagana wartoć ukae si na wywietlaczu cyfrowym H. Nacisnąć przycisk Nastawienie pozostaje zapisane wpamici. Tabela twardoci wody 6

7 Sól specjalna $ Zastosowanie soli specjalnej Napenianie solą naley zawsze przeprowadzać bezporednio przed wączeniem urządzenia. Dziki temu przelany roztwór soli zostanie natychmiast wypukany, zapobiegając wystąpieniu wszelkiej korozji w komorze zmywarki. Otworzyć zakrtk pojemnika zapasu 1J. Napenić pojemnik wodą (konieczne tylko przy pierwszym uruchomieniu). Napenić solą specjalną (nie solą kuchenną ani pastylkami). Przy tym woda jest wypierana iwypywa. Jak tylko wskanik braku soli h zacznie wiecić w panelu, naley znów napenić solą specjalną. pl Wyączenie wskanika braku soli/ zmikczania wody Jeli wskanik braku soli h przeszkadza, wtedy mona go wyączyć (np. w przypadku uywania zespolonego rodka czyszczącego z komponentem soli). Postpować zgodnie z opisem Ustawienie iloci pynu nabyszczającego i ustawić wartoć na :. Tym samym wyączony jest ukad zmikczania wody oraz wskanik braku soli. ã=ostrzeenia Nigdy nie wsypywać rodka czyszczącego do pojemnika na sól specjalną. Spowodowao by to zniszczenie ukadu zmikczania wody. Z uwagi na ochron przed korozją uzupenienie niedoboru soli musi nastąpić bezporednio przed wączeniem urządzenia. *wzalenoci od modelu Zastosowanie rodków czyszczących z dodatkiem soli Stosując zespolone rodki czyszczące z dodatkiem soli mona zazwyczaj zrezygnować z dodawania soli specjalnej przy twardoci wody do 21 dh (37 fh, 26 Clarke, 3,7 mmol/l). Przy twardoci wody powyej 21 dh konieczne jest stosowanie soli specjalnej. 7

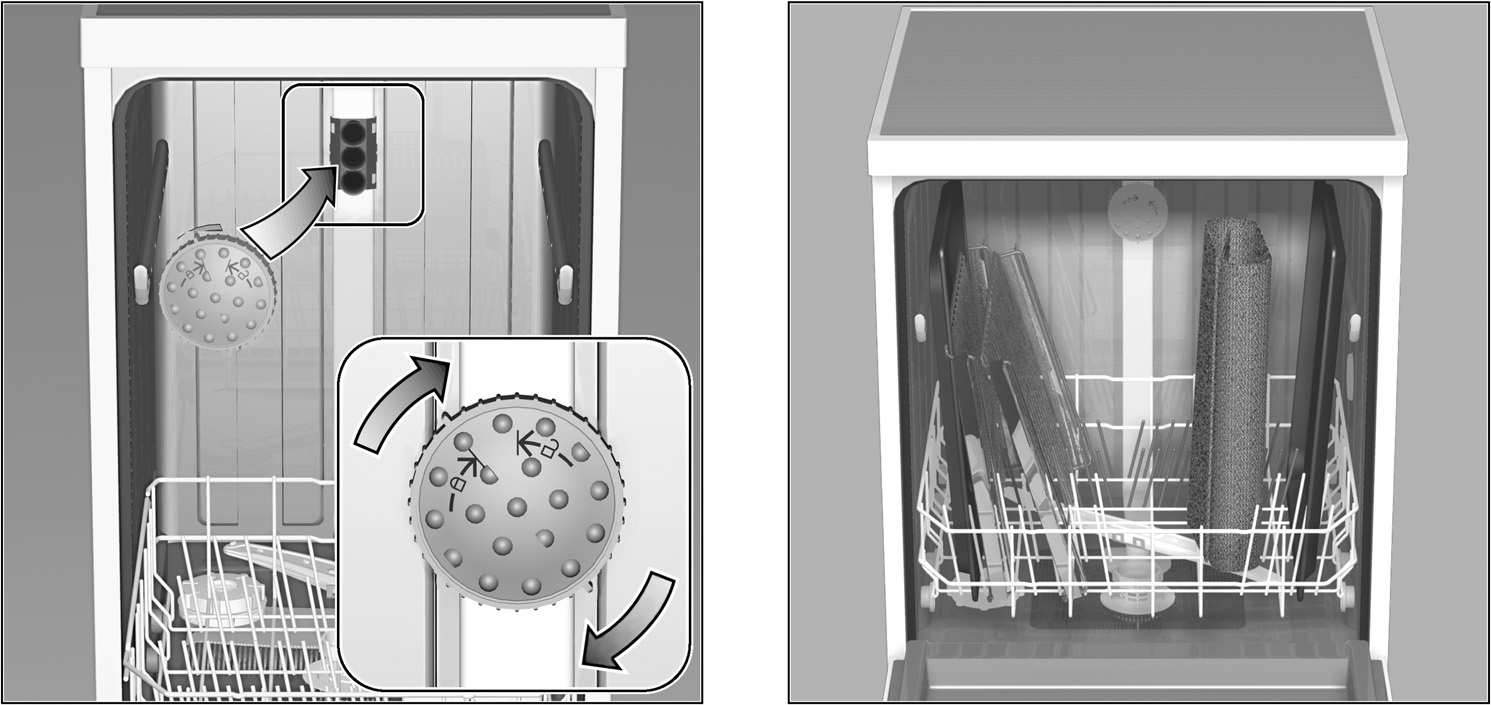

8 Pyn nabyszczający % Jeli zawieci si wskanik braku pynu nabyszczającego ` na panelu, wtedy rezerwa pynu nabyszczającego wystarczy jeszcze na 1 2 procesy zmywania. Prosz uzupenić niedobór pynu nabyszczającego. Pyn nabyszczający jest konieczny do uzyskania czystej powierzchni naczy bez plam oraz lniącego szka. Stosować tylko pyn nabyszczający przeznaczony do zmywarek domowych. Zespolone rodki czyszczące ze rodkiem nabyszczającym mona stosować tylko do wody o twardoci poniej 21 dh (37 fh, 26 Clarke, 3,7mmol/l). Przy twardoci wody powyej 21 dh konieczne jest stosowanie pynu nabyszczającego. Otworzyć zbiornik zapasu 1j poprzez nacinicie ącznika przy pokrywie i podniesienie. Ostronie wlać pyn nabyszczający maksymalnie a do znaku przy otworze wlewu. Zamknąć pokryw ze syszalnym zatrzaniciem w zapadce. Rozlany pyn nabyszczający wytrzeć cierką, aby przy nastpnym procesie zmywania nie wystąpio nadmierne wydzielanie piany. Ustawienie iloci pynu nabyszczającego Iloć dodawanego pynu nabyszczającego mona ustawić wzakresie od : do :. Prosz ustawić iloć dodawanego pynu nabyszczającego na : aby otrzymać bardzo dobry rezultat suszenia. Fabrycznie ustawiono stopie :. Iloć pynu nabyszczającego zmienić tylko wtedy, gdy na naczyniach pozostają smugi (ustawić na niszy stopie) lub plamy zwody (ustawić na wyszy stopie). Zamknąć drzwi. Wączyć przeącznik WĄCZ / WYĄCZ (. Nacisnąć przycisk i przytrzymać wcinity. Programator 8 przekrcać, a wywietlacz cyfrowy H wskae :... Pucić przycisk. Wywietlacz cyfrowy H wskazuje fabrycznie ustawioną wartoć :. W celu zmiany ustawienia: Programator 8 przekrcać, a na wywietlaczu cyfrowym H ukae si ądana wartoć. Nacisnąć przycisk Ustawienie pozostaje zapisane wpamici. 8

9 Wyączenie wskanika braku pynu nabyszczającego Jeli wskanik braku pynu nabyszczającego ` przeszkadza, wtedy mona go wyączyć (np. w przypadku uywania zespolonego rodka czyszczącego i z komponentem nabyszczającym). Postpować zgodnie z opisem Ustawienie iloci pynu nabyszczającego i ustawić wartoć na :. Wskanik braku pynu nabyszczającego ` jest wyączony. Naczynia pl Nie przystosowane do zmywarki Sztućce i naczynia z drewna. Wraliwe szko dekoracyjne, naczynia artystyczne i antyki. Ich dekoracje nie są bowiem odporne na zmywanie wzmywarce. Czci z tworzywa sztucznego nieodporne na wysokie temperatury. Naczynia miedziane i cynkowe. Naczynia zabrudzone popioem, woskiem, smarem lub farbą. Dekoracje na szkle, czci z aluminium lub srebra mają skonnoci zafarbowania lub wypowienia podczas zmywania. Take niektóre rodzaje szka (jak np. przedmioty krysztaowe) mogą ulec zmatowieniu po wielu procesach zmywania. Uszkodzenia szka i naczy Przyczyny: Rodzaj szka i proces jego wytwarzania. Skad chemiczny rodka czyszczącego. Temperatura wody programu zmywającego. Zaleca si: Uywać szo i porcelan oznaczoną przez producenta jako nadającą si dla zmywarek. Stosować rodek czyszczący do naczy oznakowany jako agodny. Po zakoczeniu programu zmywania moliwie szybko wyciągnąć szko isztućce ze zmywarki. 9

10 Wkadanie naczy Usunąć wiksze resztki potraw. Zmywanie wstpne pod bieącą wodą nie jest konieczne. Naczynia wkadać w taki sposób, aby pewnie stay i nie mogy si przewrócić. wszystkie naczynia byy skierowane otworem w dó. czci wklse lub z zagbieniami stay skonie tak, aby woda moga spynąć. abynie przeszkadzao przy obracaniu obydwu ramion spryskujących 1: i 1B. W zmywarce nie zmywać bardzo maych naczy, gdy wypadają one atwo z koszy. Wyjmowanie naczy W celu uniknicia zmoczenia naczy kroplami wody spadającymi z kosza górnego, zaleca si oprónianie zmywarki zaczynając na dole i kocząc w górze. Gorące naczynia są wraliwe na uderzenia / wstrząsy! Dlatego po zakoczeniu programu zostawić naczynia w zmywarce a si ochodzą a dopiero potem wyjąć. Filianki i szklanki Górny kosz na naczynia 1" Garnki Dolny kosz na naczynia 1b Dobra rada Mocno zabrudzone naczynia (garnki) uoyć w dolnym koszu. Uzyskany wynik zmywania jest lepszy ze wzgldu na silny strumie wody. Dobra rada Dalsze wskazówki związane z optymalnym wykorzystaniem wntrza zmywarki są dostpne na naszej stronie internetowej jako bezpatny plik do pobrania. Odpowiedni adres internetowy znajduje si na tylnej stronie instrukcji obsugi. 10

11 Koszyk na sztućce Sztućce naley zawsze wkadać wsposób niesortowany i ostrzem skierowanym wdó. W celu uniknicia skaleczenia, dugie, ostre czci i noe ukadać na póce na noe. Podpórki skadane * *wzalenoci od modelu Podpórki mona skadać na bok, co uatwia wkadanie garnków, misek iszklanek. pl Póki * Pók oraz miejsce poniej mona uywać dla maych filianek oraz szklanek lub dla duych sztućców jak np. yki kuchenne albo sztućce pómiskowe. Pók mona odchylić do góry, jeli nie jest potrzebna. Pojemnik na mae czci * *wzalenoci od modelu Tutaj mona pewnie umiecić lekkie czci z tworzywa sztucznego, jak np. kubki, pokrywy itd. * W zalenoci od modelu moliwe jest ustawienie na 3 rónych stopniach. W tym celu najpierw pionowo ustawić pók, pociągnąć ją do góry a nastpnie, pod lekko skonym kontem, przesunąć wdó iustawić w ądanej wysokoci (1, 2 lub 3). Póka musi zatrzasnąć. 11

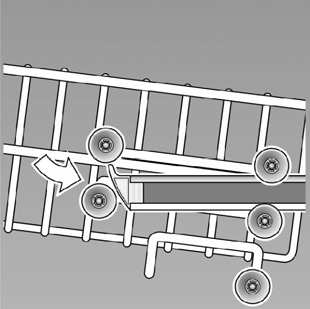

12 Póka na noe * *wzalenoci od modelu Dugie noe i inne przybory muszą zostać uoone poziomo. W razie zmywania wysokich naczy mona wyjąć pók na noe. Przy zamontowaniu zwrócić uwag na prawidową pozycj póki na noe. Górny koszzdwigniami bocznymi Wyciągnąć górny kosz na naczynia 1". W celu obnienia kosza nacisnąć w kierunku do wntrza po kolei obie dwignie lewą iprawą, znajdujące si na zewntrznej stronie kosza. Trzymać przy tym kosz na bokach za górny brzeg, aby nie móg nagle spać na dó. Zmiana wysokoci zawieszenia kosza * *wzalenoci od modelu Wysokoć ustawienia górnego kosza 1" mona zmienić stosownie do potrzeb, uzyskując wicej miejsca w górnym lub dolnym koszu dla wyszych naczy. Wysokoć urządzenia 81,5 cm Kosz górny Kosz dolny Stopie 1maks.ø 22cm 30cm Stopie 2 maks. ø 24,5 cm 27,5 cm Stopie 3maks.ø 27cm 25cm Wysokoć urządzenia 86,5 cm Kosz górny Kosz dolny Stopie 1maks.ø 24cm 33cm Stopie 2 maks. ø 26,5 cm 30,5 cm Stopie 3maks.ø 29cm 28cm Wzalenoci od uksztatowaniu górnego kosza w Pastwa zmywarce naley wybrać jeden z dwóch niej przedstawionych sposobów postpowania: W celu podniesienia kosza chwycić go z boku za górną krawd ipodnieć do góry. Przed ponownym wsuniciem kosza upewnić si, czy na obydwu stronach opiera si on na tej samej wysokoci. W przeciwnym razie nie mona zamknąć drzwi zmywarki, a górne rami spryskujące nie uzyska adnego poączenia z obiegiem wody. Górny kosz z parami rolek górnych i dolnych Wyciągnąć górny kosz na naczynia 1". Wyjąć kosz górny i zawiesić go na rolkach górnych (stopie 3) lub dolnych (stopie 1). 12

13 rodek czyszczący Dozwolone jest uywanie rodków czyszczących do zmywarek w postaci tabletek, proszku lub pynu, ale w adnym wypadku pynu do zmywania rcznego. Wzalenoci od stanu zabrudzenia, mona indywidualnie dostosować dozowanie rodków czyszczących w postaci proszku lub pynu. Tabletki zawierają wystarczająco duą iloć substancji czynnych dla kadego programu zmywania. Nowoczesne, wydajne rodki czyszczące stosują gównie niskoalkaliczną formu zawierającą fosforany oraz enzymy. Fosforany wiąą wapno w wodzie. Enzymy rozkadają skrobi irozszczepiają biako. Bezfosforanowe rodki czyszczące są rzadziej spotykane. Mają one troch sabszą zdolnoć wiązania wapna i wymagają wyszego dozowania. W celu usunicia kolorowych plam (np. z herbaty czy keczupu) stosowane są rodki wybielające na bazie tlenu. Wskazówka Do uzyskania dobrych wyników zmywania, koniecznie przestrzegać wskazówek nadrukowanych na opakowaniu rodka czyszczącego. Wrazie wystąpienia dalszych pyta zalecamy zwrócić si do doradcy producenta rodka czyszczącego. pl Napenienie rodkiem czyszczącym Jeli komora dla rodka czyszczącego 9" jest jeszcze zamknita, to przesunąć zasuwk 9* celem jej otworzenia. rodek czyszczący dodać do suchej komory rodka czyszczącego 9" (tabletk woyć poprzecznie, nie stawiać jej pionowo). Dozowanie: patrz zalecenia producenta na opakowaniu. Podziaka dozowania w pojemniku na rodek czyszczący 9" uatwia dozowanie odpowiedniej iloci proszku lub pynu czyszczącego. Przy normalnym zabrudzeniu, zazwyczaj wystarcza 20 ml 25 ml. Przy uywaniu tabletek wystarcza jedna tabletka. ã=ostrzeenie Przestrzegać przepisów bezpieczestwa iuytkowania wydrukowanych na opakowaniach rodków czyszczących inabyszczających. 13

14 Zamknąć pokryw pojemnika na rodek czyszczący przesuwając ją do góry, a do zaczepienia zapadki. Pojemnik na rodek czyszczący otwiera si automatycznie w odpowiednim momencie, w sposób zaleny od programu. Proszek lub pyn czyszczący rozprowadza si irozpuszcza wurządzeniu, tabletka wpada do odpowiedniego pojemnika i rozpuszcza si wnim dozując odpowiednie rodki. Dobra rada Przy mniejszej iloci zabrudzonych naczy zazwyczaj wystarcza nieco mniejsza ni podana iloć rodka czyszczącego. Odpowiednie rodki czyszczące i konserwujące mona nabyć poprzez naszą stron internetową lub poprzez autoryzowany serwis (patrz strona tylna). Zespolone rodki czyszczące Oprócz konwencjonalnych (pojedyczych) rodków czyszczących, oferowane są produkty z dodatkowymi funkcjami. Produkty te zawierają czsto, oprócz rodka czyszczącego, take komponent nabyszczający oraz substytut soli (3in1) i w zalenoci od kombinacji (4in1, 5in1 itd.) dodatkowe komponenty jak np. rodek do ochrony szka lub rodek nabyszczający do stali szlachetnej. Zespolone rodki czyszczące dziaają tylko do okrelonego stopnia twardoci wody (najczciej do 21 dh). Powyej tej wartoci koniecznie dodać soli oraz rodka nabyszczającego. Jeli stosowane są zespolone rodki czyszczące, to przebieg programu zmywania dopasowuje si automatycznie tak, aby zawsze osiągnąć najlepsze moliwe rezultaty zmywania isuszenia. ã=ostrzeenia Nie wkadać jakichkolwiek maych czci do zmywania do pojemnika na tabletk 12; utrudnia to równomierne rozpuszczenie si tabletki. Nie uywać pojemnika na tabletk 12 jako uchwytu dla kosza górnego, wczasie wkadania dodatkowych naczy po wączeniu programu zmywania. Tabletka moe ju si wnim znajdować igrozi styk zczciowo rozpuszczoną tabletką. 14

15 Wskazówki Optymalne rezultaty zmywania i suszenia otrzymuje si przy stosowaniu pojedyczych rodków czyszczących w poączeniu z oddzielnym dozowaniem soli i pynu nabyszczającego. Podczas krótkich programów ewentualnie nie dochodzi do rozwinicia penej skutecznoci czyszczenia z powodu rónej zdolnoci rozpuszczania si tabletek i pozostają nierozpuszczone resztki rodka czyszczącego. Proszkowe rodki czyszczące są lepiej przystosowane do tych programów. W przypadku programu Intensywny (przy niektórych modelach) dozowanie jednej tabletki jest wystarczające. Wrazie uycia proszku istnieje moliwoć nasypania niewielkiej iloci rodka czyszczącego na stron wewntrzną drzwi zmywarki. Nawet jeli wieci wskanik braku pynu nabyszczającego i / lub soli, to wprzypadku uycia zespolonych rodków czyszczących program zmywania pracuje nienagannie. Zastosowanie rodków czyszczących w otoczce ochronnej ulegającej rozpuszczeniu w wodzie: otoczk dotykać tylko suchymi rkami i wsypać rodek czyszczący tylko do absolutnie suchego pojemnika na rodek czyszczący. W przeciwnym wypadku moe nastąpić przyklejenie. W razie zmiany rodków czyszczących z zespolonych na pojedycze, naley zwrócić uwag na ustawienie waciwej wartoci ukadu zmikczania wody iiloci pynu nabyszczającego. 15

16 Przegląd programów W tym przeglądzie przedstawiono maksymalnie moliwą iloć programów. Odpowiednie programy stojące do dyspozycji w Pastwa zmywarce zaznaczone są na pulpicie obsugi. Rodzaj naczy Rodzaj zabrudzenia Program Moliwe funkcje dodatkowe garnki, patelnie, niewraliwe naczynia i sztućce róne naczynia isztućce wraliwe naczynia isztućce, szko oraz naczynia ztworzywa sztucznego nieodporne na oddziaywanie termiczne wszystkie rodzaje naczy mocno przyklejone, przypalone lub przyschnite resztki potraw, resztki potraw zawierające skrobi lub biako lekko przyschnite, zwyczajne resztki potraw lekko przyklejone, wiee resztki potraw zimne pukanie, czyszczenie porednie Wybór programu Wzalenoci od rodzaju naczy istopnia zabrudzenia mona wybrać odpowiedni program. Wskazówki dla Instytutów Badawczych Instytuty Badawcze mogą otrzymać informacj odnonie warunków do bada porównawczych pod nastpującym adresem ± / Intensywnie 70 Á Auto á / à Eco 50 é / è agodnie 40 ñ / ð Szybko 45 ù / ø Zmywanie wstpne wszystkie Strefa intensywna Skrócenie czasu Zapenienie wpoowie Ekstra suszenie Ekstra suszenie adne Przebieg programu Zmywanie wstpne Zmywanie 70 Pukanie porednie Pukanie znabyszczaniem 65 Suszenie Podlega optymalizacji stosownie do stopnia zabrudzenia za pomocą czujników. Zmywanie wstpne Zmywanie 50 Pukanie porednie Pukanie znabyszczaniem 65 Suszenie Zmywanie wstpne Zmywanie 40 Pukanie porednie Pukanie znabyszczaniem 55 Suszenie Zmywanie 45 Pukanie porednie Pukanie znabyszczaniem 55 Zmywanie wstpne dishwasher@test-appliances.com. Wymagany bdzie numer urządzenia (E Nr.) i numer fabrykacyjny (FD); obydwa numery znajdują si na tabliczce identyfikacyjnej 92 umieszczonej na drzwiach urządzenia. 16

17 Funkcje dodatkowe *wzalenoci od modelu Ustawiane przyciskami funkcji dodatkowych X. Ÿ Skrócenie fazy programu (VarioSpeed) * Za pomocą funkcji >>Skrócenie fazy<< programu mona skrócić czas pracy wzalenoci od wybranego programu zmywania o ok. 20% do 50%. Kada zmiana czasu trwania jest pokazywana na wywietlaczu cyfrowym H. Optymalna skutecznoć zmywania przy skróconym czasie trwania programu jest osiągana przez zwikszenie zuycia wody ienergii. Zapenienie w poowie * W przypadku maej iloci naczy do zmywania (np. szklanek, filianek, talerzy) mona wączyć funkcj poowa zaadunku. Dziki temu oszczdzana jest woda, energia i czas. Do zmywania wsypać nieco mniej rodka czyszczącego do pojemnika ni zalecane jest przy penym zaadunku zmywarki. Higiena * Podczas procesu czyszczenia temperatura jest podwyszona. W wyniku tego osiąga si wyszy stan higieniczny. Ta funkcja dodatkowa jest idealna do zmywania np. desek do krojenia lub butelek do karmienia niemowląt. Ï Strefa intensywna * Idealna dla rónorodnego zaadunku. Mocniej zabrudzone garnki i patelnie mona zmywać w koszu dolnym razem z normalnie zabrudzonymi naczyniami uoonymi w koszu górnym. Intensywnoć natryskiwania w koszu dolnym jest wzmoona, temperatura zmywania troch podwyszona. Ekstra suszenie * Podwyszona temperatura podczas pukania z nabyszczaniem i przeduona faza suszenia umoliwiają lepsze wysuszenie take czci z tworzywa sztucznego. Zuycie energii ulega niewielkiemu zwikszeniu. 17

18 Zmywanie naczy Parametry programów Dane programu (parametry zuycia) przedstawiono w krótkiej instrukcji. Dane odnoszą si do warunków normalnych iwartoci ustawienia twardoci wody :. Róne czynniki wywierające wpyw, jak np. temperatura wody lub cinienie wodociągu, mogą spowodować odchyki. Czujnik Aqua (stanu wody) * *wzalenoci od modelu Aquasensor to optyczny przyrząd pomiarowy (bramka fotokomórkowa), mierzący stan zmtnienia wody. Czujnik Aqua jest uywany w zalenoci od specyfiki wybranego programu. Aktywowanie funkcji Aquasensor polega na przejciu czystej wody puczącej do nastpnego zmywania, w wyniku czego zmniejszeniu ulega zuycie wody od 3 do 6 litrów. W przypadku mocniejszego zabrudzenia nastpuje wypompowanie i zastąpienie czystą wodą. W programach automatycznych dodatkowo dopasowywana jest temperatura i czas trwania programu do stopnia zabrudzenia. Wączenie urządzenia Otworzyć cakowicie zawór wody. Wączyć przeącznik WĄCZ / WYĄCZ (. Przekrcić programator 8 na ądany program. Na wywietlaczu cyfrowym H miga przewidywany czas trwania programu. Nacisnąć przycisk Przebieg programu startuje. Wskanik czasu do koca programu Podczas wyboru programu pokazywany jest na wywietlaczu cyfrowym H pozostay czas przebiegu programu. Czas trwania programu podczas jego przebiegu jest zaleny od temperatury wody, iloci naczy, jak i stopnia zabrudzenia i moe ulegać zmianom (w zalenoci od wybranego programu). Nastawianie czasu wączenia * *wzalenoci od modelu Start programu mona opónić maksymalnie o 24 godziny, w sposób stopniowany co jedną godzin. Zamknąć drzwi. Wączyć przeącznik WĄCZ / WYĄCZ (. Przycisk P tak dugo naciskać, a wywietlacz cyfrowy H przeączy si na œ:. Przycisk P tyle razy nacisnąć, a bdzie wywietlany ądany czas. Nacisnąć przycisk funkcja preselekcji czasu jest aktywowana. W celu wyączenia funkcji preselekcji czasu przycisk P tyle razy nacisnąć, a na wywietlaczu cyfrowym bdzie pokazany œ:. Wybieranie programu mona dowolnie zmienić, a do momentu startu programu. Koniec programu Program jest zakoczony, gdy na wywietlaczu cyfrowym H pojawi si wartoć :. 18

19 Automatyczne wyączenie po zakoczeniu programu * *wzalenoci od modelu W celu zaoszczdzenia energii, zmywarka wyącza si 1minut po zakoczeniu programu (nastawienie fabryczne). Automatyczne wyączenie mona ustawić od : do : ƒ. : Urządzenie nie wyącza si automatycznie : Koniec po 1 min : ƒ Koniec po 120 min Zamknąć drzwi. Wączyć przeącznik WĄCZ / WYĄCZ (. Nacisnąć przycisk i przytrzymać wcinity. Programator 8 przekrcać, a wywietlacz cyfrowy H wskae :... Pucić przycisk. Wywietlacz cyfrowy H wskazuje fabrycznie ustawioną wartoć :. W celu zmiany tego ustawienia: Programator 8 przekrcać, a wymagana wartoć ukae si na wywietlaczu cyfrowym H. Nacisnąć przycisk Nastawienie pozostaje zapisane wpamici. Wyączyć urządzenie Krótko po zakoczeniu programu: Wyączyć przeącznik WĄCZ / WYĄCZ (. Zamknąć kurek dopywu wody (zbdne przy Aqua-Stop). Wyjąć naczynia po ich ochodzeniu. ã=ostrzeenie Po zakoczeniu programu w celu wyjcia naczy prosimy ocakowite otworzenie drzwi zmywarki, a nie pozostawienie ich uchylonych. Ewentualnie uchodząca jeszcze para wodna mogaby uszkodzić wraliwe blaty robocze. pl Przerwanie programu Wyączyć przeącznik WĄCZ / WYĄCZ (. Lampki kontrolne zgasną. Program pozostaje zapisany w pamici. W przypadku otworzenia drzwi zmywarki podączonej do zasilania ciepą wodą lub ju rozgrzanej maszyny naley najpierw na kilka minut lekko przymknąć drzwi, a potem dopiero cakowicie zamknąć. W przeciwnym wypadku z powodu rozszerzalnoci cieplnej (nadcinienie) mogą otworzyć si drzwiczki urządzenia lub moe wypynąć woda zurządzenia. W celu kontynuacji programu znów wączyć przeącznik WĄCZ / WYĄCZ (. Przerwanie programu (Reset) Przycisk naciskać przez ok. 3 sek. Wywietlacz cyfrowy H przedstawia :. Przebieg programu trwa ok. 1 minut. Na wywietlaczu cyfrowym H pojawia si :. Wyączyć przeącznik WĄCZ / WYĄCZ (. 19

20 Zmiana programu Po naciniciu przycisku nie jest moliwa zmiana programu. Zmiana programu jest moliwa tylko poprzez jego przerwanie (Reset). Suszenie intensywne Pukanie kocowe jest przeprowadzane przy podwyszonej temperaturze, aby polepszyć wyniki suszenia. Czas trwania moe si nieznacznie przeduyć. (Ostronie z wraliwymi naczyniami!) Zamknąć drzwi. Wączyć przeącznik WĄCZ / WYĄCZ (. Nacisnąć przycisk i przytrzymać wcinity. Programator 8 przekrcać, a wywietlacz cyfrowy H wskae š:. Pucić przycisk. Wywietlacz cyfrowy H wskazuje fabrycznie ustawioną wartoć š: (suszenie intensywne wyączone). Ustawienie zmienić wnastpujący sposób: Przez przekrcanie programatora 8 mona wączyć suszenie intensywne š: lub wyączyć š:. Nacisnąć przycisk Wartoć nastawienia jest zapisana wpamici. Przegląd i pielgnacja Regularna kontrola i konserwacja zmywarki pomaga zwikszyć jej niezawodnoć. To pomaga woszczdzaniu czasu i pienidzy. Ogólny stan zmywarki Skontrolować wntrze pod wzgldem osadów wapiennych i tuszczu. W razie stwierdzenia wystpowania takich osadów: Komor rodka czyszczącego napenić rodkiem czyszczącym. Wączyć zmywark bez naczy, nastawiając program z najwyszą temperaturą zmywania. Do czyszczenia urządzenia stosować tylko specjalne rodki czyszczące / preparaty przeznaczone do czyszczenia zmywarek. Regularnie czycić uszczelk drzwiczek wilgotną cierką. Do czyszczenia zmywarki nigdy nie uywać myjki parowej (generatora pary). Producent nie ponosi odpowiedzialnoci za ewentualne szkody wynikające z uycia wytwornicy pary. Czć czoową urządzenia i przyson regularnie przemywać lekko wilgotną cierką; wystarczy woda i troch pynu do zmywania. Nie uywać gąbek do szorowania oraz dodatków œrodków szorujących, bowiem ich stosowanie powoduje zadrapania powierzchni. Wprzypadku urządze ze stali szlachetnej: Unikać stosowania cierek z materiau gąbczastego lub przed pierwszym uyciem wypukać je wielokrotnie, aby uniknąć korozji. ã=ostrzeenie Nigdy nie uywać innych rodków czyszczących dla gospodarstwa domowego zawierających chlor! Zagroenie dla zdrowia! Sól specjalna i pyn nabyszczający Skontrolować wskaniki stanu napenienia h i `. W razie potrzeby napenić solą i/lub pynem nabyszczającym. 20

21 Sitka Sitka 1R zatrzymują due zanieczyszczenia znajdujące si wwodzie pozostaej po myciu naczy, nie dopuszczając ich do pompy. Zanieczyszczenia te mogą od czasu do czasu zatkać sitka. Ukad filtrujący skada si zsita zgrubnego, paskiego sita drobnego imikrosita. Po kadym zmywaniu skontrolować filtr pod kątem osadów. Odkrcić cylinder sitowy jak pokazano na rysunku i wyciągnąć ukad filtrujący. pl Ramiona spryskujące Wapno i zanieczyszczenia pochodzące z wody do zmywania mogą zablokować dysze i oyska ramion spryskujących 1: i 1B. Skontrolować dysze ramion spryskujących pod wzgldem zatkania. Odkrcić górne rami spryskujące 1:. Dolne rami spryskujące 1B wyciągnąć do góry. Wymyć ramiona spryskujące pod bieącą wodą. Zaoyć lub przykrcić znów ramiona spryskujące. Usunąć ewentualnie wystpujące resztki i oczycić sita pod bieącą wodą. Ukad filtrujący zamontować w chronologicznie odwrotnej kolejnoci, zwracając przy tym uwag, aby po zamkniciu strzaki stay na przeciwko siebie. 21

22 Usuwanie usterek we wasnym zakresie Z dowiadcze wynika, e wikszoć usterek wystpujących w codziennej eksploatacji, mona usunąć we wasnym zakresie bez wzywania serwisu. Oszczdza to naturalnie wydatków i zapewnia szybkie przywrócenie sprawnoci maszyny. W niniejszym przeglądzie usterek przedstawione są moliwe przyczyny usterek oraz wskazówki dotyczące ich usunicia. Wskazówka Jeeli urządzenie nie wączy si lub zatrzyma si podczas zmywania naczy z niewiadomych przyczyn, prosz najpierw przeprowadzić funkcj Przerwanie programu (Reset). (patrz rozdzia Zmywanie naczy ) Pompa odprowadzająca Wiksze resztki potraw, które nie są zatrzymywane na sitach filtrujących wod zmywającą, mogą doprowadzić do zablokowania pompy. Woda zmywająca nie jest wtedy wypompowywana i jej poziom siga ponad sita. W takim przypadku naley: Zawsze najpierw odączyć zmywark od sieci prądowej. Wymontować sita 1R. Czerpakiem usunąć wod, ewent. za pomocą gąbki. Pokryw pompy (jak pokazano na rysunku) podwayć przy pomocy yki a do kliknicia, nastpnie chwycić pokryw za przegródk iwyciągnąć najpierw do góry do wyczucia oporu, a potem do przodu. ã=ostrzeenie Wrazie wywietlenia na wywietlaczu cyfrowym H kodu bdu ( : do : ), generalnie najpierw odączyć urządzenie od sieci prądowej izamknąć zawór kurkowy. Niektóre usterki (patrz poniszy opis usterek) mona usunąć we wasnym zakresie, we wszystkich innych przypadkach naley zwrócić si do serwisu i podać wywietlany kod usterki :XX. ã=ostrzeenie Naley pamitać otym, e: Wykonywanie naprawy jest dozwolone tylko specjalistom. W razie potrzeby wymiany czci prosz zwrócić uwag, by uyto tylko oryginalnych czci zamiennych. Nieprawidowo wykonane naprawy lub uycie innych ni oryginalne czci zamienne mogą spowodować znaczne szkody i stanowić zagroenie dla uytkownika. Skontrolować wntrze pod wzgldem przypadkowych przedmiotów i w razie potrzeby usunąć je. Pokryw umiecić w pierwotnej pozycji, nacisnąć wdó i zatrzasnąć zaczepy. Zamontować sita. 22

23 ... po wączeniu Urządzenie nie zaczyna pracować. Zepsuty bezpiecznik domowy. Wtyczka urządzenia wyjta z gniazdka. Drzwi urządzenia nie są prawidowo zamknite.... na urządzeniu Dolne rami spryskujące obraca si z oporami. Zablokowane rami spryskujące. Drzwi otwierają si ciko. * Funkcja zabezpieczenia przed otworzeniem przez dzieci jest aktywna. Instrukcja deaktywacji znajduje si ztyu na okadce. *Wzalenoci od modelu Drzwi nie mona zamknąć. Zamek w drzwiach przeskoczy. eby przywrócić stan poprzedni naley jeszcze raz zamknąć mocniej drzwi. Pokrywy komory na rodek czyszczący nie mona zamknąć. Pojemnik na rodek czyszczący przepeniony lub mechanizm zablokowany przez sklejone resztki rodka czyszczącego. Resztki rodka czyszczącego w pojemniku na rodek czyszczący. Komora bya wilgotna podczas napeniania. pl Wskanik Sprawdzić dopyw wody )" wieci si. Zamknity zawór dopywu wody. Przerwany dopyw wody. Zaamanie wa dopywu wody. Zatkany filtr dopywu wody. Urządzenie wyączyć iwyciągnąć wtyczk. Zakrcić zawór wody. Wyczycić filtr w wu dopywu. Przywrócić zasilanie prądowe. Otworzyć zawór wody. Wączyć urządzenie. Po zakoczeniu programu woda pozostaje w urządzeniu. ( :ƒ ) Zatkany lub zaamany wą odpywowy. Zatkane filtry. ( :ƒ ) Pompa odpywu jest zablokowana, zaczepy pokrywy pompy odpywu nie są zatrzanite (patrz Pompa odpywu). Zatkane filtry. Program nie jest jeszcze zakoczony. Odczekać koniec programu (wywietlacz cyfrowy przedstawia : ) lub wykonać funkcj RESET. 23

24 Kod bdu :ƒƒ Filtry 1R zanieczyszczone lub zatkane. Wskanik braku soli h i/lub pynu nabyszczającego ` nie wieci si. Wyączony/e wskanik/i braku. Wystarczający zapas soli/pynu nabyszczającego. Wskanik braku soli specjalnej h wieci si. Brak soli. Napenić solą specjalną. Czujnik nie rozpoznaje pastylek soli. Zastosować inną sól specjalną.... podczas zmywania Nadzwyczajne wydzielanie piany rodek do rcznego mycia naczy wzbiorniku pynu nabyszczającego. Rozlany pyn nabyszczający powoduje nadmierne wydzielanie piany, dlatego naley go wytrzeć cierką. Podczas zmywania urządzenie zatrzymuje si Przerwany dopyw prądu. Przerwany dopyw wody. Odgos uderze zaworu napeniającego Spowodowany jest poprowadzeniem rurociągu wodnego i nie ma wpywu na funkcjonowanie maszyny. Brak rodków zaradczych. Uderzające / stukające odgosy podczas zmywania Rami spryskujące uderza o naczynia. Naczynia nieprawidowo uoone.... na naczyniach Resztki potraw na naczyniach. Naczynia za ciasno uoone, przepeniony kosz na naczynia. Za mao rodka czyszczącego. Za saby program zmywania. Utrudniony ruch obrotowy ramienia spryskującego. Dysze ramion spryskujących zatkane. Zatkane sita. le osadzone sitka. Zablokowana pompa odpywowa. Kosz górny nie jest ustawiony na tej samej wysokoci po lewej i prawej stronie. Nie usunite do koca resztki herbaty lub szminki. rodek czyszczący ma za sabe dziaanie wybielające. Zbyt niska temperatura zmywania. Za mao/niewaciwy rodek czyszczący. Biae plamy na naczyniach/szklankach pozostają mleczne. W przypadku twardej wody bieącej istosowania rodka czyszczącego bez zawartoci fosforanu moe dojć szybciej do powstania biaego osadu na naczyniach icianach wntrza zmywarki. Za mao/niewaciwy rodek czyszczący. Wybrano za saby program. Brak/za mao pynu nabyszczającego. Brak/za mao soli specjalnej. Ukad zmikczania wody ustawiony na niewaciwą wartoć. Niedokrcona pokrywa pojemnika na sól. Zwrócić si z zapytaniem do producenta rodka czyszczącego, szczególnie gdy: naczynia są bardzo mokre po zakoczeniu programu. powstają osady kamienia wapiennego. 24

25 Matowe, zafarbowane szklanki, osady niedające si spukać. Nieodpowiedni rodek czyszczący. Szko nie nadaje si do zmywania w zmywarkach mechanicznych. Smugi na szklankach i sztućcach, szklanki wyglądają metalicznie. Za dua iloć pynu nabyszczającego. Zafarbowanie czci z tworzywa sztucznego. Za mao/niewaciwy rodek czyszczący. Wybrano za saby program. lady rdzy na sztućcach. Sztućce nie są nierdzewne. Za wysokie stenie soli w wodzie do zmywania z powodu niedokrconej pokrywy pojemnika na sól lub wysypana sól podczas napeniania. Naczynia nie są wysuszone. Drzwi urządzenia za wczenie otworzone i za wczenie wyjte naczynia. Wybrano program bez suszenia. Za mao / niewaciwy pyn nabyszczający. Aktywować suszenie intensywne. Za skutecznoć suszenia uywanego zespolonego produktu czyszczącego. Zastosować pyn nabyszczający (nastawienie patrz rozdzia Pyn nabyszczający ). Serwis Jeli nie udao si Pastwu usunąć usterki, prosimy zwrócić si do serwisu. Informajce dotyczące najbliszego autoryzowanego serwisu, znajdują si na tylniej stronie instrukcji obsugi lub w zaączonym wykazie placówek serwisowych. Prosimy o telefoniczne podanie numeru urządzenia (E Nr. = 1) i numeru fabrykacyjnego FD (FD = 2), znajdujące si na tabliczce identyfikacyjnej 92 umieszczonej na drzwiach urządzenia. Prosz zaufać kompetencji producenta. W razie usterki prosz zwrócić si do nas. Tym samym zapewnicie Pastwo, e naprawa zostanie przeprowadzona przez profesjonalny serwis dysponujący oryginalnymi czciami zamiennymi. 25

26 Instalacja Waciwa eksploatacja zmywarki wymaga jej prawidowego podączenia. Parametry dopywu i odpywu, a take dane przyącza elektrycznego muszą speniać wymagane kryteria, które przedstawiono wnastpnych rozdziaach wzgl. w instrukcji montau. Podczas montau przestrzegać podanej kolejnoci wykonywania czynnoci: Kontrola przy dostawie Ustawienie Podączenie do odpywu Podączenie do wody bieącej Podączenie elektryczne. Przepisy bezpieczestwa pracy Ustawienie i podączenie przeprowadzić zgodnie z instrukcją instalowania i montau. Podczas instalowania zmywarka musi być odączona od sieci. Upewnić si, e ukad przewodów ochronnych domowej instalacji elektrycznej jest przepisowo wykonany. Parametry przyącza elektrycznego muszą być zgodne z danymi na tabliczce identyfikacyjnej 92 zmywarki. W przypadku uszkodzenia sieciowego przewodu podączeniowego musi on zostać wymieniony na specjalny przewód. W celu uniknicia zagroe, wymiana przewodu jest dozwolona tylko autoryzowanemu serwisowi. Jeli zmywarka ma być zabudowana wszafie stojącej, to konieczne jest prawidowe przymocowanie. Urządzenia przeznaczone do zabudowania lub zintegrowane instalować tylko pod ciągym blatem roboczym, który jest przykrcony do sąsiednich szafek, celem zapewnienia statecznoci ustawienia. Nie instalować urządzenia w pobliu róde ciepa (grzejników, pieców akumulacyjnych, pieców lub innych urządze wydzielających ciepo) i nie zabudowywać pod pytą kuchenną. Po ustawieniu zmywarki wtyczka sieciowa musi być swobodnie dostpna. W niektórych modelach: Wobudowie przyącza wody z tworzywa sztucznego znajduje si elektryczny zawór, w wu dopywowym znajdują si przewody ączące. Nie przecinać tego wa, nie zanurzać obudowy z tworzywa sztucznego w wodzie. ã=ostrzeenie Jeli urządzenie nie jest wsunite do niszy, a tym samym jedna ze cian bocznych jest dostpna, wtedy ze wzgldu na bezpieczestwo konieczne jest obudowanie obszaru zawiasów (niebezpieczestwo skaleczenia). Te obudowy są do nabycia jako wyposaenie dodatkowe w punkcie serwisowym oraz w handlu specjalistycznym. Dostawa Zmywarka zostaa fabrycznie poddana gruntownej kontroli prawidowoci dziaania. W wyniku tego pozostay lady wody, które znikną po pierwszym procesie zmywania. 26

27 Dane techniczne Waga: maks. 60 kg Napicie: V, 50 Hz lub 60 Hz Wartoć podączenia: 2,0 2,4 kw Bezpiecznik: 10 / 16 A Cinienie wody: przynajmniej 0,05 MPa (0,5 bar), maksymalnie 1MPa (10bar). Wprzypadku wyszego cinienia wody: zainstalować zawór redukcyjny cinienia. Iloć dopywu: minimalnie 10 litrów / minut Temperatura wody: woda zimna; przy wodzie ciepej maks. temp. 60 C. Ustawienie Konieczne wymiary montaowe przedstawiono w instrukcji montau. Zmywark naley wypoziomować przy pomocy nóg ze rubami regulacyjnymi. Upewnić si co do pewnoci ustawienia. Urządzeniom przeznaczonym do zabudowania pod blatem roboczym lub do zintegrowania, które zostaną póniej ustawione jako wolnostojące, naley zapewnić odpowiednią statecznoć ustawienia np. przez przykrcenie do ciany albo zamontowanie ciągego blatu roboczego, przykrconego do sąsiednich szafek. Dozwolone jest zabudowanie urządzenia w bloku kuchennym pomidzy cianami drewnianymi lub ztworzywa sztucznego. Jeli po zabudowaniu wtyczka nie jest wolno dostpna, wtedy spenienie waciwych przepisów bezpieczestwa pracy wymaga zainstalowania odącznika wszystkich biegunów z rozwarciem styków co najmniej 3 mm. Podączenie do odpywu Konieczne czynnoci robocze przedstawiono w instrukcji montau, w razie potrzeby zamontować syfon zkróćcem odpywu. Wą odpywu poączyć zkróćcem odpywu za pomocą dostarczonych czci. Zwrócić uwag, eby wą odpywowy nie by zaamany, zgnieciony lub skrcony i eby pokrywa zamykająca w odpywie nie utrudniaa odpywu cieków! pl Podączenie do wody bieącej Podączenie do wody bieącej wykonać zgodnie z instrukcją montau za pomocą dostarczonych czci do zaworu kurkowego wody. Zwracać uwag, eby przyącze wieej wody nie byo zaamane, zgniecione lub skrcone. W przypadku wymiany urządzenia naley zawsze zainstalować nowy wą dopywu wody. Cinienie wody: Przynajmniej 0,05 MPa (0,5 bar), maksymalnie 1 MPa (10 bar). Wprzypadku wyszego cinienia wody: zainstalować zawór redukcyjny cinienia. Iloć dopywu: minimalnie 10 litrów / minut Temperatura wody: Preferowana woda zimna; przy wodzie ciepej maks. temp. 60 C. 27

28 Podączenie do zasilania ciepą wodą * *wzalenoci od modelu Zmywark mona podączyć do zimnej lub do ciepej wody do maks. temp. 60 C. Podączenie do ciepej wody zaleca si wtedy, gdy woda pochodzi z energetycznie korzystnego podączenia przy odpowiedniej instalacji, np. podączenie do kolektorów sonecznych zobiegiem przepywowym. Dziki temu oszczdzana jest energia iczas. Poprzez nastawienie zasilania ciepą wodą : mona optymalnie nastawić urządzenie na eksploatacj ciepą wodą. Zalecana temperatura wody (temperatura wody wpywającej) wynosi od co najmniej 40 C do maksymalnie 60 C. Nie zaleca si podączenia do eksploatacji ciepą wodą, jeli woda pochodzi z bojlera elektrycznego. Nastawienie zasilania ciepą wodą: Zamknąć drzwi. Wączyć przeącznik WĄCZ / WYĄCZ (. Nacisnąć przycisk i przytrzymać wcinity. Programator 8 przekrcać, a wywietlacz cyfrowy H wskae :. Pucić przycisk. Wywietlacz cyfrowy H wskazuje fabrycznie ustawioną wartoć :. W celu zmiany tego ustawienia: Przez przekrcanie programatora 8 mona wyączyć : lub wączyć : nastawienie zasilania ciepą wodą. Nacisnąć przycisk Wartoć nastawienia jest zapisana wpamici. Podączenie elektryczne Urządzenie podączyć tylko do sieci prądu zmiennego w zakresie od 220 V do 240 V oraz 50 Hz lub 60 Hz, poprzez przepisowo zainstalowane gniazdko wtykowe z przewodem ochronnym. Konieczne bezpieczniki - patrz tabliczka identyfikacyjna 92. Gniazdko wtykowe musi znajdować si wpobliu urządzenia i take po zabudowaniu musi być wolno dostpne. Przerabianie przyącza dozwolone jest tylko uprawnionym specjalistom. Nabycie przeduacza dla sieciowego kabla podączeniego jest dozwolone tylko w autoryzowanym serwisie. W przypadku zastosowania wyącznika ochronnego prądu upywowego mona uyć tylko opatrzonego takim znakiem. Tylko on gwarantuje spenienie aktualnie obowiązujących przepisów. Urządzenie jest wyposaone w system zabezpieczający przed wypywem wody. Prosimy o zwrócenie uwagi, e ten system dziaa tylko przy podączonym zasilaniu prądowym. Demonta Zachować take tutaj kolejnoć toku postpowania. Odączyć urządzenie od sieci prądowej. Zakrcić dopyw wody. Odączyć przyącza odpywu i wody bieącej. Wykrcić ruby mocujące znajdujące si pod blatem roboczym. Zdemontować panel cokoowy o ile jest obecny. Wyciągnąć urządzenie, ostronie pociągając przy tym we. 28

29 Transport Oprónić zmywark i zabezpieczyć lune czci. Oprónienie zmywarki wymaga wykonania niej wymienionych czynnoci: Otworzyć zawór wody. Zamknąć drzwi. Wączyć przeącznik WĄCZ / WYĄCZ (. Wybrać program z najwyszą temperaturą. Na wywietlaczu cyfrowym H pojawi si przypuszczalny czas trwania programu. Nacisnąć przycisk Przebieg programu startuje. Po upywie ok. 4 minut przycisk tak dugo przytrzymać wcinity, a wywietlacz cyfrowy wskae :. Po okoo 1 min. pokae si na wywietlaczu cyfrowym :. Wyączyć urządzenie ( izamknąć kurek dopywu wody. Urządzenie transportować tylko w pozycji pionowej. (Chroni to przed wnikniciem reszty wody do sterownika maszyny i spowodowaniem bdnego przebiegu programu). Zabezpieczenie przed skutkami mrozu Jeli urządzenie stoi w pomieszczeniu naraonym na mróz (np. domek letniskowy), naley je cakowicie oprónić (patrz transport). Zamknąć zawór wody, odączyć wą dopywowy i oprónić. pl 29

30 Usuwanie odpadów Zarówno opakowanie nowego urządzenia, jak i stare urządzenia zawierają cenne surowce wtórne i materiay do ponownego przetworzenia. Prosimy o utylizowanie poszczególnych czci wedug rodzaju materiau. Prosimy o poinformowanie si u sprzedawcy lub lokalnej administracji o aktualnym sposobie usuwania opakowania. Opakowanie Wszystkie czci z tworzywa sztucznego opatrzone są midzynarodowymi oznaczeniami skrótowymi (np. >PS< polistyrol). Umoliwia to utylizacj urządzenia z dokadnym sortowaniem odpadów z tworzywa sztucznego wedug rodzaju. Przestrzegać przepisów bezpieczestwa zamieszczonych w Podczas dostawy. Stare urządzenia Przestrzegać przepisów bezpieczestwa zamieszczonych w Wprzypadku usunicia wysuonego urządzenia. To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. O zuytym sprzcie elektrycznym i elektronicznym (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekrelonego kontenera na odpady. Takie oznakowanie informuje, e sprzt ten, po okresie jego uytkowania nie moe być umieszczany ącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Uytkownik jest zobowiązany do oddania go prowadzącym zbieranie zuytego sprztu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umoliwiający oddanie tego sprztu. Waciwe postpowanie ze zuytym sprztem elektrycznym i elektronicznym przyczynia si do uniknicia szkodliwych dla zdrowia ludzi i rodowiska naturalnego konsekwencji, wynikających z obecnoci skadników niebezpiecznych oraz niewaciwego skadowania i przetwarzania takiego sprztu. 30
