STEROWNIK PIECA-KOT OBSŁUGA MENU. Instrukcja dotyczy wersji: TC-1. - nawiew-wentylator. Występujące w uporządkowanej kolejności nastawy:
|
|
- Klaudia Cybulska
- 6 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja dotyczy wersji: TC-1 STEROWNIK PIECA-KOT KOTŁA CO Sterownik kotła przeznaczony do pomiaru i regulacji temperatury w kotle CO przy użyciu cyfrowego czujnika temperatury ds18b20. Elementami wykonawczymi sterowania jest pompka obiegowa i nawiew pieca CO. Wartość mierzonej temperatury pokazywana jest na 3-elementowym wyświetlaczu led z rozdzielczością 0,1 C. Dwa przekaźniki elektro-magnetyczne umożliwiają sterowanie obwodów regulacji temperatury. Sygnalizator akustyczny umożliwia ostrzeganie przed przekroczeniem temperatury. Aktualny stan przekaźników jest sygnalizowany diodami świecącymi. Nastawienie wartości nastaw zapewnia dwa przyciski: P1(+), P2(-). Sterownik przeznaczony do zabudowy. Niewielkie gabaryty zapewniają szybki i estetyczny montaż. Dostępne opcje: - nastawa sygnalizacji ostrzegawczej - ręczna symulacja temperatury - nastawa przedmuchu - nastawa temp. kotła - samoczynne wyłączenia pieca po stygnięciu - samoczynne rozpalanie pieca - nastawa histerezy - nie kasowanie zapisanych nastaw po odłączeniu zasilania Stosowane sterowane urządzenia: - pompki obiegowa - nawiew-wentylator OBSŁUGA MENU Aby dostać się do menu z nastawami należy przycisk P1 (lewy) przycisnąć i puścić. Po tej czynności nastąpi wejście do pierwszej nastawy. Operując przyciskami P1 i P2 ustawiamy nastawę i czekamy ok. 8s (czas czekania zawsze wynosi ok. 8 sekund dla wszystkich nastaw i liczony jest od ostatniego przyciśnięcia przycisku). Po tym czasie nastąpi samoczynne przejście do następnej nastawy. Po przejściu wszystkich nastaw sterownik powróci do normalnej pracy z nowymi nastawami i zapisanymi w pamięci mikroprocesora. ZASTOSOWANIE I OPIS MENU Wentylator posiada ustawiany przedmuch (dla odprowadzania co jakiś czas dymu z komory spalania) oraz jest wyposażony w dodatkową nastawę wyłączenia wentylatora przy stygnięciu pieca. Przycisk P2 powoduje start pracy pieca rozpalanie. Przy rozpalaniu na wyświetlaczu cały czas,,miga kropka na wyświetlaczu. Po osiągnięciu nastawy wyłączenia rozpalania, sterowanie kotła przechodzi w normalną prace. Można również rozpalanie wyłączyć ręcznie w każdej chwili naciskając ponownie przycisk P2. Przy stygnięciu pieca pompka i wentylator posiadają oddzielną nastawę. Występujące w uporządkowanej kolejności nastawy:

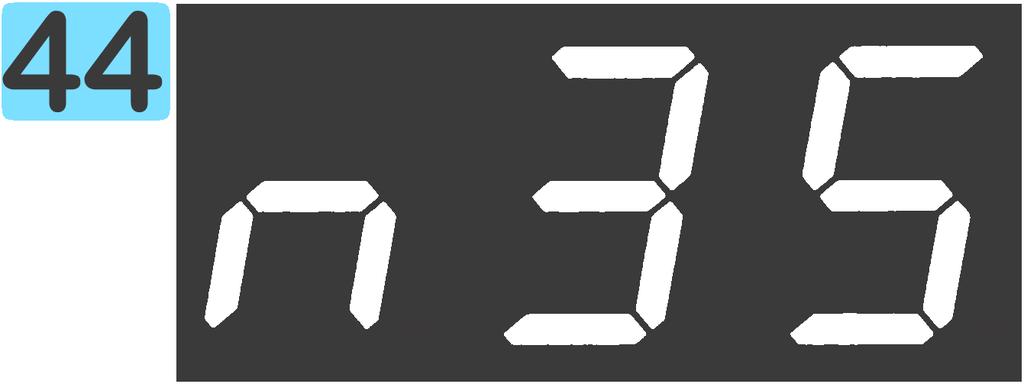

2 Nastawa wył/zał wentylator (temperatura kotła) - nastawa ustawiana od 30 C do 99 C z krokiem co 1 C. Precyzyjna nastawa temperatury kotła z rozdzielczością 0,1 Nastawa ustawiana od 0,0 C do 0,9 C. Nastawa jest dodawana do nastawy nr. 41 Przykład: Jeśli np. zostanie nastawiona temperatura 52 C a w tej nastawie nastawiona nastawa 0,3 C to po wyjściu z menu zostanie zapisana nastawa 52,3 C. Załączenie nastawy: - wyłączyć sterownik z zasilania; - odczekać min 30 sekund; - przycisnąć przycisk P2; - włączyć sterownik do zasilania; - odczekać min 10 sekund; - puścić przycisk P2 Wyłączenie nastawy w menu: taka sama czynność jak przy załączaniu nastawy Nastawa histerezy nawiewu Nastawa ustawiana od 0 do 9,9 z krokiem co 0,1. Nastawa zał/wył pompkę obiegową Nastawa ustawiana od 20 C do 60 C. Histereza=0,4 0,4 C Nastawy wyłączenia wentylatora przy stygnięciu pieca Nastawa ustawiana od 20 C do 60 C z krokiem co 1 C. Histereza =0,4 0,4 C Nastawa pozwala wyłączyć wentylator wcześniej podczas stygnięcia kotła co pozwala na oszczędności. Nastawa sygnalizacji ostrzegawczej (sygnalizacja ostrzegawcza np. przekroczenia temperatury zagotowania kotła CO) Nastawa ustawiana od 60 C do 125 C z krokiem co 1. Nastawa wyłączenia rozpalania Nastawa ustawiana od 40 C do 80 C z krokiem co 1 C. Jeśli temperatura kotła jest niższa (stygnięcie kotła) od nastawy nawiewu kotła co. 47, wówczas następuje wyłączenie Nastawa czasu przedmuchu - krotność(ilość załączeń wentylatora w czasie przedmuchu) Nastawa ustawiana od 0 min do 99 min z krokiem co 1 min. Jeśli nastawiona zostanie wartość 0 minut to wyłączymy całkowicie przedmuch oraz nastawa nr. 49 nie zostanie wyświetlona. 2

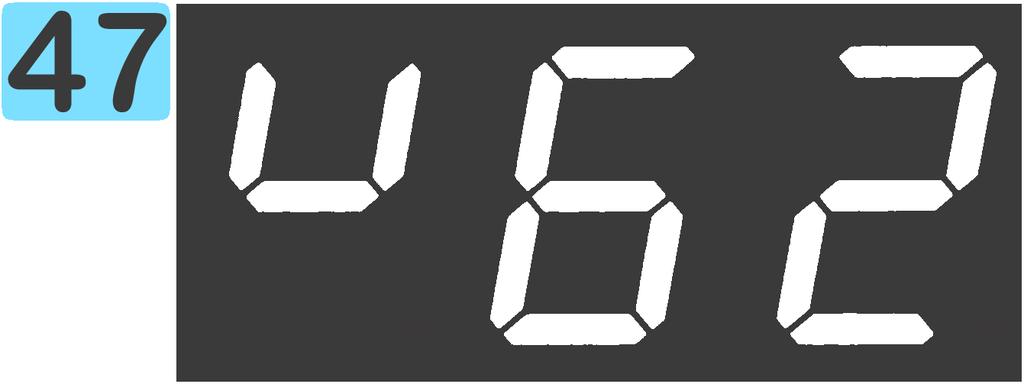

3 Nastawa czasu przedmuchu - długości pracy (jak długo ma pracować wentylator w czasie przedmuchu) Nastawa ustawiana od 1 sekundy do 99 sekund z krokiem co 1. OPIS WYPROWADZEŃ Wygląd zewnętrzny wraz z opisem Podłączenie sterownika SCHEMAT INSTALACYJNO-POD PODŁĄCZENIOWY 3

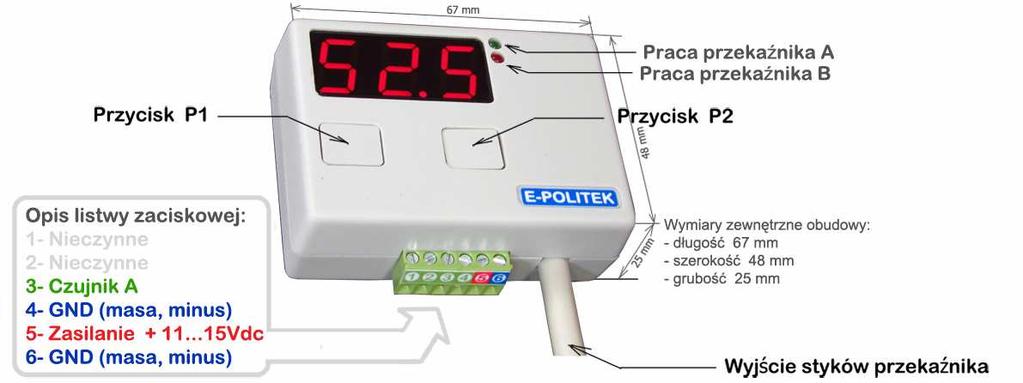

4 Schemat instalacyjno-podłączeniowy - schemat A8 Wskazówki i uwagi: - większa ilość schematów instalacyjno podłączeniowych wraz z opisami jest dostępne na stronie Przykład zwiększenia mocy wyjściowej sterownika przy pomocy dodatkowego stycznika. Układ połączeń pozwala na podłączenie grzałki o większej mocy. Moc podłączonej grzałki zaleŝy od wydajności prądowej styków zastosowanego stycznika. CZUJNIK TEMPERATURY O pis pinów wyjściowych czujnika ds18b20 w obudowie TO
5 Wyświetlenie trzech jedynek informuje o uszkodzeniu czujnika lub przewodu czujnika. Awaria czujnika nie powoduje zamknięcia dostępu do menu. Po wyświetleniu błędu czujnika należy odpowiedni czujnik wymienić na sprawny. wyświetlanie błędu czujnika 0,2 Błąd pomiaru [ o C ] 0, ,1-0,2-0,3 Temperatura czujnika ds18b20 [ o C ] Wykres moŝliwego maksymalnego błędu pomiaru czujnika cyfrowego ds18b20 w zaleŝności od mierzonej temperatury. Źródło punktów pomiarowych - nota katalogowa firmy MAXIM. RESET DO USTAWIEŃ POCZĄTKOWYCH Reset do ustawień początkowych spowoduje skasowanie w sterowniku wszystkich nastaw zapisanych wcześniej i zapisanie domyślnych nastaw. Reset również usuwa awarie sterownika spowodowane błędnym zapisem nastaw w pamięci lub ich utratą. Przy uszkodzonym czujniku również można wykonać reset. Po wykonaniu resetu zostaną wprowadzone wartości nastaw: Sposób wykonania resetu: - nastawa zał/wył piec C - wyłączyć sterownik z zasilania; - nastawa histerezy.. 0,1 C - odczekać min 30 sekund; - nastawa sygnalizacji ostrzegawczej C - przycisnąć przycisk P1; - nastawa zał/wył pompkę obiegową wody C - włączyć sterownik do zasilania; - nastawa wyłączenia wentylatora po stygnięcia pica.40 C - odczekać min 10 sekund; - nastawa wyłączenia rozpalania C - puścić przycisk P1 - nastawa krotności przedmuchu nastawa czasu załączenia przedmuchu Wykonania resetu wyświetlenie na wyświetlaczu trzy poziome kreski 5
6 WSKAZÓWKI I UWAGI KONIECZNIE PRZECZYTAJ!!! a) Bezpieczeństwo Podłączanie dodatkowej puszki zaciskowej (brak w zestawie) lub dodatkowych styczników (brak w zestawie) należy wykonać bez napięciowo. Układy połączeń powinny być zgodne jak to jest przedstawione w instrukcji. Po wykonaniu połączeń w puszkach i po zamknięciu puszki należy zasilić puszkę z zewnętrznego źródła napięcia. Podłączenie powinno być wykonane przez uprawnionego elektryka, jeśli zewnętrzne źródło napięcia jest większe od 24V. b) Należy zwrócić uwagę przy nastawie histerezy, ponieważ za duże wartości histerezy mogą spowodować całkowitą zmianę pracy sterownika. c) Jeśli przy załączeniu lub wyłączeniu urządzenia (np. wentylator) przez sterownik, występują zakłócenia sterownika, wskazane jest zastosowanie filtr przeciwzakłóceniowego FP-1. d) Jeżeli do styków przekaźnika dołączone jest obciążenie o charakterze indukcyjnym (np. cewka, transformator, silnik), to w chwili ich rozwierania pojawiają się przejściowe szpilki napięciowe (krótkotrwałe skoki wysokich napięć), wywołane zgromadzeniem się energii w indukcyjności. Mogą one wywołać uszkodzenie urządzenia podłączonego i szybsze zużycie styków przekaźnika. W celu uniknięcia takich skutków muszą być zmniejszone do odpowiedniego poziomu. Przykład układu zabezpieczającego styki przekaźnika przed sklejeniem i tworzeniem łuku elektrycznego. Zastosowanie układu gaszącego pozwala minimalizować piki napięciowe, które są źródłem zakłóceń w sieci. Optymalny dobór parametrów RC moŝna ustalić na podstawie monogramu RC firmy Hamlin. Monogram RC do pobrania na stronie: d) Kolory przewodów termostatu są zgodne z kolorami pokazanymi na schematach. e) Przy dużym zabrudzeniu dobrym środkiem do czyszczenia i mycia obudowy termostatu jest alkohol izopropylowy tzw. izopropanol. Dostanie się izopropanolu do wnętrza termostatu nie spowoduje uszkodzenie urządzenia. Izopropanol nie przebarwia ani nie wchodzi w reakcje chemiczną z obudową sterownika. f) Wersja elektroniczna aktualnej instrukcji jest dostępna na stronie WSKAZÓWKI I UWAGI Zasilanie - zasilacz sieciowy...230vac/13vdc - max pobór prądu bez zasilacza ma/12vdc Wejście ds18b20 (2-przewodowe) - zakres pomiarowy C - zakres pracy C - histereza ,4 C Dokładność pomiaru(w zakresie C)... 0,5 % zakresu pomiarowego ±1 cyfra Odczyt cyfrowy LED (standard 3 cyfry) - wysokość cyfr...14mm (0,56cala) - kolor wyświetlania cyfr...czerwony na ciemno brązowym tle - rozdzielczość wskazań (w zakresie C)... 1 C - rozdzielczość wskazań (w zakresie C) ,1 C 6
7 -rozdzielczość wskazań (w zakresie C)... 1 C Wyjście przekaźnikowe - obciąŝenie rezystancyjne...6a / 250VAC (1500VA) - obciąŝenie indukcyjne, cewka, elektrozawór...3a / 250VAC (750VA) - obciąŝenie silnik, wentylator...2,25a / 250VAC (562VA) - obciąŝenie Ŝarnik, grzałka...1,5a / 250VAC (375VA) - zabezpieczenie styków...brak Sygnalizacja ostrzegawcza... komunikaty na wyświetlaczu - nastawa czujnika C - sposób ostrzegania...załączenie buzera, miganie wyświetlacza Obudowa... PCV - wymiary x 48 x 25 mm - montaŝ... na listwie zaciskowej 7
8 KARTA GWARANCYJNA TERMOSTATU TC-1 (przy składaniu reklamacji dołączyć do produktu kartę gwarancyjną i dowodu zakupu) Ogólne warunki gwarancji: Okres gwarancji wynosi 12 miesiące i liczony od daty zakupu na dowodzie zakupu (paragon lub faktura VAT). Podczas okresu gwarancji należy przesłać uszkodzony sterownik. Bezpłatnie otrzymacie państwo z powrotem sprawne urządzenie. Przed wysłaniem uszkodzonego sterownika wymagany jest kontakt poprzez pocztę elektroniczną: biuro@e-politek.pl, w celu ustalenia przyczyny usterki oraz uznanie reklamacji. W momencie wymiany urządzenia okres gwarancji nie jest liczony od nowa. Koszt wysyłki reklamacyjnej do sprzedawcy pokrywa klient a w odwrotną stronę sprzedawca. 1. Gwarancja nie obejmuje: a). zewnętrzne uszkodzenia mechaniczne lub chemiczne (widoczne pęknięcia obudowy, ingerencji, próby otwarcia obudowy, ucięcie przewodów) b). zalanie wodą lub zawilgocenie c). uszkodzenie z przyczyny przepięć w sieci (np. wyładowania atmosferyczne) d). uszkodzenie samych styków przekaźników ( za uszkodzenie styków uważa się brak przepływu prądu przez styki przekaźnika przy zadziałaniu diody tego przekaźnika i słyszalnym załączeniu przekaźnika). e) numer seryjny sterownika jest inny niż numer seryjny na karcie gwarancyjnej lub brak karty gwarancyjnej. 2. Wytwórca nie ponosi żadnej odpowiedzialności: a). za awarie innego urządzenia podłączonego do termostatu i ponoszenie z tym związane koszty. Wszelkie roszczenia wobec sprzedawcy dotyczące rękojmi i gwarancji regulują przepisy Kodeksu Cywilnego Numer seryjny Wersja płytki PCB TC1 C1_L4DS Pieczęć i podpis sprzedawcy REKLAMACJA nr. 1 REKLAMACJA nr. 2 REKLAMACJA nr. 3 Wymiana dnia _ Wymieniono: 1. Wymiana dnia _ Wymieniono: 1. Wymiana dnia _ Wymieniono:
