1 TERMOSTAT BEZPRZEWODOWY [transmisja dwukierunkowa z ciągłym odczytem temperatury] Instrukcja dotyczy y modelu: TT-4 Termostat bezprzewodowy przeznaczony do pomiaru i regulacji temperatury przy użyciu czujnika temperatury. Zmiany i odczyt nastaw obsługuje programator. Wartość mierzonej temperatury pokazywana jest na 2x16 elementowym wyświetlaczu rozdzielczością 0,1 C. Przekaźnik elektro-magnetyczny umożliwia sterowanie obwodów regulacji temperatury. Termostat charakteryzuje duży zasięg bezprzewodowy z ciągłym odczytem temperatury czujnika. Aktualny stan przekaźnika jest sygnalizowany zieloną diodą led. Nastawienie wartości nastaw zapewnia dwa przyciski: P1(-), P2(+). Sterownik przeznaczony do zabudowy. Niewielkie gabaryty zapewniają szybki i estetyczny montaż. Dostępne opcje programowe przez użytkownika: - zmiana sposobu działania przekaźnika (np. ogrzewanie lub chłodzenie) - nastawa temperatury, histerezy - tworzenie większej sieci termostatów (sterowanie pilotem większą ilością termostatów) - zmiana wyświetlania transmisji-połączenia Opcje programowe : - ciągły odczyt rzeczywistej temperatury - nie kasowanie zapisanych nastaw po odłączeniu zasilania - zaalarmowanie uszkodzonego czujnika temperatury - uśrednianie temperatury przy szybkich zmianach temperatury - szyfrowanie danych wysyłanych bezprzewodowo - potwierdzenie wczytania nastaw termostatu i programator - automatyczne wyłączenie nadawania termostatu (tylko nasłuch) i samodzielna praca termostatu, jeśli jest wyłączony programator - automatyczne dostosowanie mocy nadawania do odległości Przykładowe zastosowanie termostatu bezprzewodowego z wykorzystaniem fal radiowych o częstotliwości 433,92 Mhz: - pompki obiegowe, elektrozawory w urządzeniach solarnych CW i centralnego ogrzewania ciepłej CW - wentylatory, agregaty w urządzeniach chłodniczych - grzałki w urządzeniach grzewczych - itp.

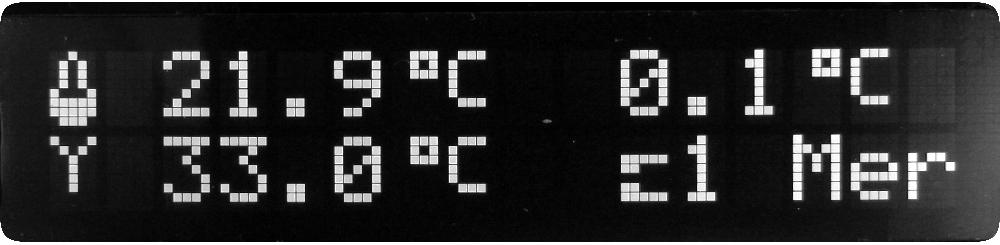

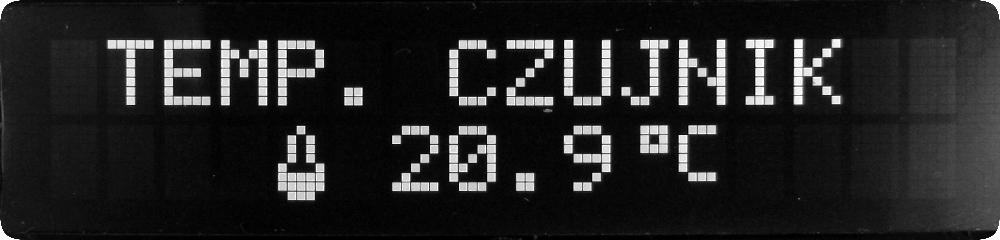

2 OPCJE PODGLĄDU DU Zmianę podglądu dokonujemy przyciskając przyciskiem P2. Wejście do zmiany nastaw dokonujemy przyciskiem P1 w oknie podgląd temperatury. Zmianę sieci dokonujemy przyciskiem P1 w oknie podglądu szczegółowego (dostępne tylko, jeśli w układzie sieciowym jest więcej niż jeden termostat. Okno podglądu temperatury Okno podglądu szczegółowych nastaw WPROWADZENIE NASTAW Wejście do zmiany nastaw dokonujemy przyciskiem P1 w oknie podglądu p temperatury. Po tej czynności nastąpi wejście do pierwszej nastawy temperatury zadanej. Operując przyciskami P1 i P2 ustawiamy wartość i czekamy ok. 8s (czas czekania zawsze wynosi ok. 8 sekund dla wszystkich nastaw i liczony jest od ostatniego przyciśnięcia przycisku). Po tym czasie nastąpi samoczynne przejście do następnej nastawy histerezy. W następnej kolejności jest do ustawienia nastawa histerezy. Po nastawie histerezy następnie ukażą się dwa paski postępu, jeden pasek postępu zapis nastaw i transfer zadana-histereza-przekaźnik. Ostatnim etapem jest jeszcze potwierdzenie czy transfer danych do termostatu się powiódł czy nie (TRANSFER OKEY lub TRANSFER EEROR). Po przejściu wszystkich nastaw sterownik powróci do normalnej pracy z nowymi nastawami i zapisanymi w pamięci mikroprocesora.

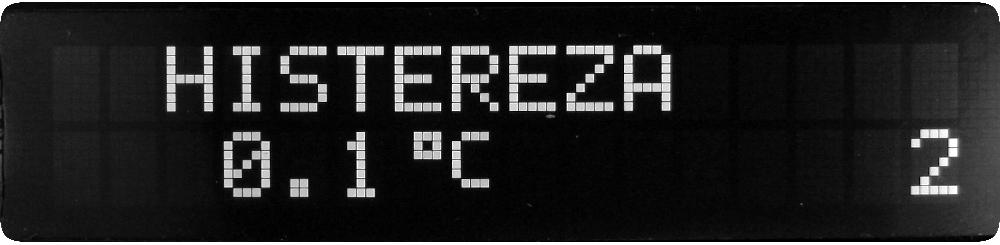

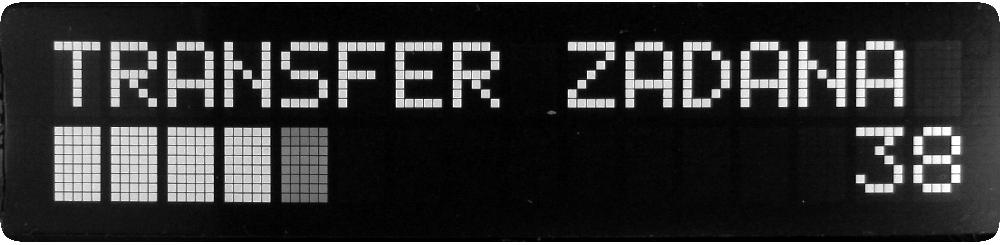

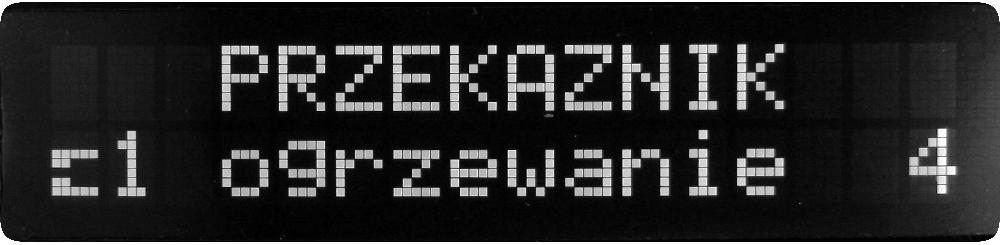

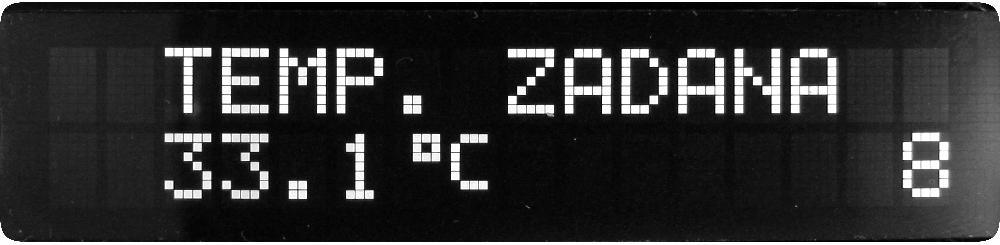

3 Występujące w uporządkowanej kolejności nastawy: Nastawa temperatury zadanej Nastawa ustawiana w zakresie od -40 do 125 C z krokiem (rozdzielczością) co 0,1 C. Nastawa histerezy Nastawa ustawiana w zakresie od 0 do 25,4 C z krokiem (rozdzielczością) co 0,1 C. Nastawa sposobu pracy przekaźnika Nastawa ustawiana w trzech opcjach 0 całkowite wyłączenie przekaźnika 1 załączenie przekaźnika jeśli temperatura na czujniku jest mniejsza od temperatury nastawionej (zadanej) 2 wyłączanie przekaźnika jeśli temperatura na czujniku jest mniejsza od temperatury nastawionej (zadanej) Nastawa 1 jest najczęściej stosowany przy ogrzewaniu a nastawa 2 w chłodzeniu Pasek postępu zapisu nastaw do termostatu Nastawy w tym oknie są zapisywane do termostatu Potwierdzenie wgrania nastaw Wprowadzenie ustawionych nastaw jest wykonywane jednocześnie w dwóch urządzeniach (termostat, pilottermostat) z potwierdzeniem zapisania w pamięci w dwóch urządzeniach termostatu. Potwierdzeniem prawidłowego bezprzewodowego zapisu do termostatu jest okno w którym wyświetli się TRANSFER OKEY, jeśli wyświetli się TRANSFER EEROR oznacza to że dane zostały tylko zapisane do pilota termostatu a termostat i pilot termostat nie mają transmisji między sobą. Podwójny zapis w dwóch urządzenia pozwala także na odłączenie pilot-termostat z pracy a sterowanie odbywa się na samym termostacie bez pilottermostat. DZIAŁANIE ANIE HISTERE REZY 1. Jeśli przekaźnik jest załączony to WYŁACZENIE przekaźnika nastąpi dopiero gdy temperatura na czujniku będzie większa od (nastawy + ½ histereza ). Przedstawia to poniższy warunek przy nastawie sposobu nastawy zadziałania przekaźnika na ustawieniu ogrzewania. WYŁĄCZENIE PRZEKAŹNIKA = [ (nastawa + ½ histereza) <= temperatura na czujniku ] 3

4 lub taki sam wzór zapisany inaczej WYŁĄCZENIE PRZEKAŹNIKA = [ nastawa <= (temperatura na czujniku ½ histereza] 2. Jeśli przekaźnik jest wyłączony to ZAŁĄCZENIE przekaźnika nastąpi dopiero gdy temperatura na czujniku będzie mniejsza od (nastawa ½ histereza). Przedstawia to poniższy warunek przy nastawie sposobu nastawy zadziałania przekaźnika na ustawieniu nastawy na ogrzewanie. ZAŁĄCZENIE PRZEKAŹNIKA = [ (nastawa ½histereza ) >= temperatura na czujniku] lub taki sam wzór zapisany inaczej ZAŁĄCZENIE PRZEKAŹNIKA = [ nastawa >= (temperatura na czujniku + ½ histereza)] Przykład zasady działania histerezy na przekaźniku. Nastawa sposobu pracy przekaźnika jest ustawiona na wartość 1 (ogrzewanie). Temperatura zadana jest równa 25 C. Histereza = 0,8 C. WYPROWADZENIA I SCHEMATY Wygląd zewnętrzny programatora (TT4_L9) 4

5 Wygląd zewnętrzny termostatu (TT4_L8DS) Podstawowy schemat podłączenia termostatu do odbiornika Schemat podłączenia sterownika z dodatkowym przekaźnikiem elektromagnetycznym. Układ ten zwiększa Ŝywotność przekaźnika w wnętrzu sterownika (styki pracują z bardzo minimalnym prądem). Układ ten pozwala na podłączenie odbiornika o większej mocy np. grzałka 3KW. Cewka przekaźnika powinna być na napięcie 12VDC oraz rezystancja cewki większa od 150 Ω z powodu ograniczonej wydajności prądowej zasilacza sieciowego zasilającego sterownik 5

6 Schemat podłączenia termostatu z dodatkowym przekaźnikiem elektromagnetycznym. Układ ten zwiększa Ŝywotność przekaźnika w wnętrzu sterownika (styki pracują z bardzo minimalnym prądem). Układ ten pozwala na podłączenie odbiornika o większej mocy np. grzałka 3KW/230V. Cewka przekaźnika dodatkowego, powinna być na napięcie 230VAC. W tym układzie prąd styków przekaźnika dodatkowego powinien być większy od poboru prądu odbiornika w czasie pracy jak przy rozruchu (np. silniki elektryczne). Schemat podłączenia termostatu z dodatkowym przekaźnikiem półprzewodnikowym. Układ ten zwiększa Ŝywotność przekaźnika w wnętrzu sterownika (styki pracują z bardzo minimalnym prądem ok. 4mA). Np. przekaźnik półprzewodnikowy o prądzie przełączania 25 Amper, pozwala na załączanie odbiornika o charakterze indukcyjnym (silniki elektryczne, dmuchawy, agregaty) jak rezystancyjnym (Ŝarówki Ŝarowe, grzałki ) o mocy 5KW/230V. Układ ten jest układem jednofazowym. W tym układzie nie ma ograniczeń co do typu zastosowania przekaźnika półprzewodnikowego jak i do prądu przełączania. TRYB ZAAWANSOWANY Aby wprowadzić nastawy w trybie zaawansowanym należy: - wyłączyć programator z zasilania; - przycisnąć przycisk P2; - włączyć programator do zasilania; - puścić przycisk P2 - operując przyciskami P1 i P2, ustawić opcje w której chcemy zmienić ustawienia. 6

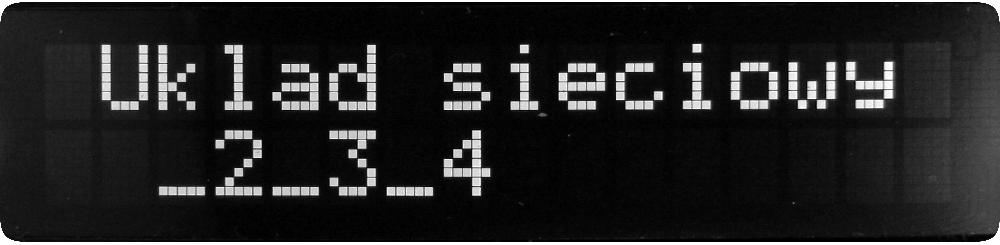

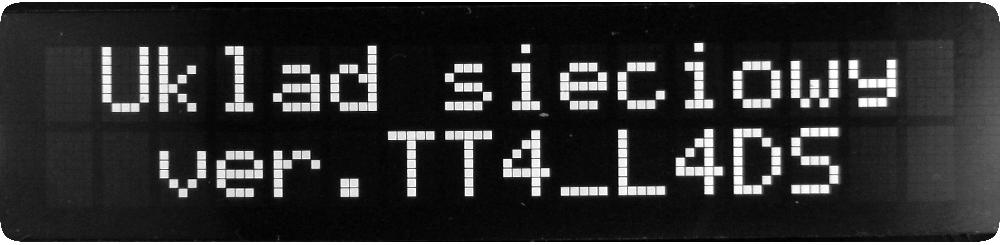

7 Opcje dostępne w trybie zaawansowanym: - Opcja diody D2 - Odblokuj sieć - Układ sieciowy Opcja diody D2 Ta opcja pozwala na sposób informowania przebiegu transmisji w termostacie i programatorze, przy pomocy diody czerwonej. Do wyboru jest: Odbieranie - dioda mruga przy każdej odebranej paczce danych Transmisja - dioda świeci przy braku komunikacji między termostatem a programatorem Wyłączenie wyłączenie całkowite diody Odblokuj sieć Ta opcja odblokowuje w termostacie programowanie zmiany sieci Czynności jakie należy wykonać aby odblokować termostat do zmiany sieci: a. Załączyć termostat b. Wyłączyć programator z sieci b. Przycisnąć przycisk P2 w programatorze i włączyć do zasilania programator c. Puścić przycisk P2 e. Operując przyciskami P1 i P2, ustawić na Odblokuj sieć f. Odczekać 8 sekun. g. Operując przyciskami P1 i P2, ustawić na Tak Tak Uwagi: a) odblokowanie termostatu migająca dioda zielona przez 45 sekund przy włączeniu termostatu. Układy sieciowe Opcja to pozwala na sterowanie programatorem wielu oddzielnych termostatów. Czynności jakie należy wykonać dla zmiany sieci: a. Wyłączyć termostat i programator z sieci b. Przycisnąć przycisk P2 w programatorze i włączyć do sieci programator c. Puścić przycisk P2. d. Operując przyciskami P1 i P2, ustawić na Układ sieciowy. Okno gdzie na chwilę zostaje wyświetlona wersja termostatu oraz Ŝe znajdujemy się w nastawie układów sieciowych e. Operując przyciskami P1 i P2 w oknie nastaw można dołączyć dowolna ilość i wprowadzić dowolną nazwę sieci. Każdorazowe przyciśnięcie przycisku przedłuża bycie w tym oknie o 8 sekund. Do wyboru jest 8 sieci: _1 Merkury _5 Jowisz _2 Wenus _6 Saturn _3 ziemia _7 - Neptun _4 mars _8 - Pluton Przykładowe okno z dołączonymi trzema termostatami o nazwach sieci _2[wenus], _3[ziemia], _4 [mars] 7

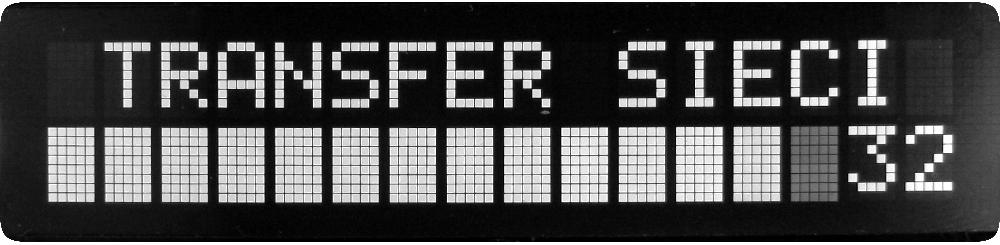

8 f. Po wyświetleniu napisu TRANSFER SIECI, należy włączyć termostat do sieci. W termostacie zacznie migać dioda zielona (informacja, że termostat jest gotowy do wgrania nowej nazwy sieci). Czas mrugania diody wynosi 45 sekund. Gdy zostanie nawiązane połączenie bezprzewodowe z programatorem, wówczas w programatorze wyświetli się przesuwający pasek postępu wprowadzający nowe dane sieci do termostatu i programatora. Pasek postępu wprowadzania nazwy sieci do termostatu Jeśli nie zostanie dokończony pasek postępu, to wyświetli się komunikat TRANSFER EEROR. Zakończenie paska postępu jest równoznaczne zaprogramowaniem wybranego układu sieciowego termostatu i programatora. Napis TRANSFER OKEY kończy prawidłową zmianę nazwy sieci. Uwagi: a) termostat i programator przy zmianie sieci powinny być w miarę blisko siebie (wskazane, aby nie więcej niż kilka metrów). b) jeśli przy włączeniu termostatu dioda zielona nie miga oznacza to że nie można wprowadzić zmiany układu sieciowego. c) programowanie zmiany sieci jest tylko możliwe przy migającej zielonej diodzie przy włączeniu termostatu do sieci UKŁADY SIECIOWE - KONFIGRACJE Najprostsza konfiguracja układu sieciowego, gdzie pilot termostatu i tyko termostat komunikują się miedzy sobą 8

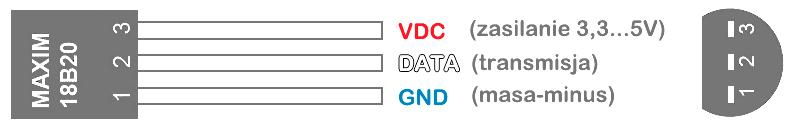

9 Konfiguracja trzech oddzielnych układów układów sieciowych, gdzie kaŝda para (programator termostat) mają inna nazwę sieci. Konfiguracja jednej wspólnej grupy układu sieciowego gdzie kaŝdy termostat posiada inną nazwę sieci a jeden programator posiada dostęp do kaŝdej sieci. W jednym czasie moŝe komunikować się z jedna siecią. Zmianę sieci dokonuje za pomocą przycisku P1 w oknie szczegółowych nastaw. CZUJNIK TEMPERATURY Opis pinów wyjściowych czujnika ds18b20 w obudowie TO-92 Wyświetlenie trzech jedynek informuje o uszkodzeniu czujnika lub przewodu czujnika. Awaria czujnika nie powoduje zamknięcia dostępu do menu. Po wyświetleniu błędu czujnika należy odpowiedni czujnik wymienić na sprawny. 9

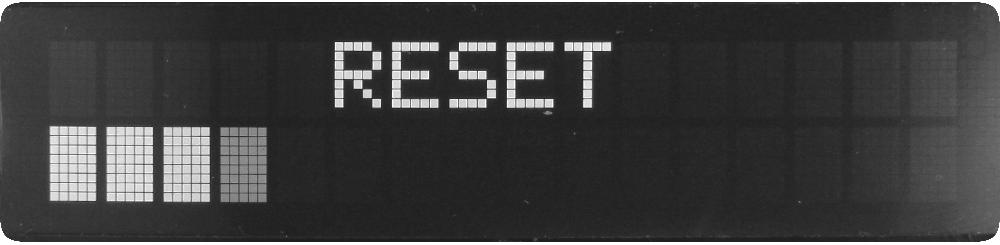

10 0,2 Błąd pomiaru [ o C ] 0, ,1-0,2-0,3 Temperatura czujnika ds18b20 [ o C ] Wykres moŝliwego maksymalnego błędu pomiaru czujnika cyfrowego ds18b20 w zaleŝności od mierzonej temperatury. Źródło punktów pomiarowych - nota katalogowa firmy MAXIM. RESET DO USTAWIEŃ POCZĄTKOWYCH Reset do ustawień początkowych wykona skasowanie w termostacie oraz w pilot-termostat wszystkich nastaw zapisanych wcześniej i zapisanie domyślnych nastaw. Reset również usuwa awarie sterownika spowodowane błędnym zapisem nastaw w pamięci lub ich utratą. Sposób wykonania resetu: 1. włączyć termostat do zasilania; 2. wyłączyć programator z zasilania; 3. odczekać min 10s 4. przycisnąć przycisk P1 5. włączyć programator do zasilania 6. po zakończeniu wgrywania nastaw (pasek postępu), puścić przycisk P1 Po wykonaniu resetu zostaną wprowadzone wartości nastaw: - nastawa temperatury (temp. zadana).. 33,0 C - nastawa histerezy ,1 C - nastawa załączenia przekaźnika A nastawa załączenia przekaźnika B...2 Pasek postępu resetu WSKAZÓWKI I UWAGI KONIECZNIE PRZECZYTAJ!!! a) Bezpieczeństwo Podłączanie dodatkowej d puszki zaciskowej (brak w zestawie) lub dodatkowych styczników (brak w zestawie) należy wykonać bez napięciowo. Układy połączeń powinny być zgodne jak to jest przedstawione w instrukcji. i Po wykonaniu połączeń w puszkach i po zamknięciu puszki należy zasilić puszkę z zewnętrznego źródła napięcia. Podłączenie powinno być wykonane przez uprawnionego elektryka, jeśli zewnętrzne źródło napięcia jest większe od 24V. b) Należy zwrócić uwagę przy nastawie histerezy, ponieważ za duże wartości histerezy mogą spowodować całkowitą zmianę pracy sterownika. c) Jeżeli do styków przekaźnika dołączone jest obciążenie o charakterze indukcyjnym (np. cewka, transformator, silnik), to w chwili ich rozwierania pojawiają się przejściowe szpilki napięciowe (krótkotrwałe skoki wysokich napięć), wywołane zgromadzeniem się energii w indukcyjności. Mogą one wywołać uszkodzenie urządzenia podłączonego i 10

11 szybsze zużycie styków przekaźnika. W celu uniknięcia takich skutków muszą być zmniejszone do odpowiedniego poziomu. Przykład układu zabezpieczającego styki przekaźnika przed sklejeniem i tworzeniem łuku elektrycznego. Zastosowanie układu gaszącego pozwala minimalizować piki napięciowe, które są źródłem zakłóceń w sieci. Optymalny dobór parametrów RC moŝna ustalić na podstawie monogramu RC firmy Hamlin. Monogram RC do pobrania na stronie: d) Kolory przewodów termostatu są zgodne z kolorami pokazanymi na schematach. e) Przy dużym zabrudzeniu dobrym środkiem do czyszczenia i mycia obudowy termostatu jest alkohol izopropylowy tzw. izopropanol. Dostanie się izopropanolu do wnętrza termostatu nie spowoduje uszkodzenie urządzenia. Izopropanol nie przebarwia ani nie wchodzi w reakcje chemiczną z obudową sterownika. g) Wersja elektroniczna aktualnej instrukcji jest dostępna na stronie PODSTAWOWE PARAMETR TECHNICZNE Zasilanie - zasilacz sieciowy...230avc/13vdc - pobór prądu termostatu bez zasilacza ma/12v - pobór prądu programatora bez zasilacza...ma/12v Moduł radiowy (transceiver) - częstotliwość pracy...433,92 Mhz - modulacja FSK - czułość odbiornika dbm - moc nadajnika...13 dbm - zasięg bezprzewodowy m [25m-budynki, 200m-przestrzeń otwarta] - szyfrowanie wysyłanych danych...tak - transmisja dwukierunkowa...tak - ilość dodatkowych urządzeń...8 szt Wejście ds18b20 (3-Ŝyłowe) - zakres pracy C - histereza ,4 C Dokładność pomiaru(w zakresie C)...0,5 % Odczyt cyfrowy LCD (2x16 cyfr) - kolor wyświetlania cyfr...biały na czarnym tle -rozdzielczość wskazań (w zakresie C)...0,1 C Wyjście przekaźnikowe - obciąŝenie rezystancyjne...6a / 250VAC (1500W) - obciąŝenie indukcyjne...3a / 250VAC (750W) - obciąŝenie silnik...2,25a / 250VAC (562W) - obciąŝenie Ŝarnik, grzałka...1,5a / 250VAC (375W) - zabezpieczenie styków...brak Obudowa...PCV - wymiary termostatu...67 x 48 x 25 mm - wymiary pilotu-termostatu x 55 x23mm - montaŝ...listwa zaciskowa 11
