AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ BUDYNKU SZPITALA MIEJSKIEGO W RUDZIE ŚLĄSKIEJ SP. Z O.O. PRZY UL. WINCENTEGO LIPA 2

Transkrypt

1 AUDYT EFEKTYWNOŚCI EKOLOGICZNEJ BUDYNKU SZPITALA MIEJSKIEGO W RUDZIE ŚLĄSKIEJ SP. Z O.O. PRZY UL. WINCENTEGO LIPA 2 Załącznik obowiązkowy do Wniosku aplikacyjnego dla naboru otwartego o dofinansowanie ze środków Mechanizmu Finansowego Europejskiego Obszaru Gospodarczego przedsięwzięć w ramach Programu Operacyjnego PL04 Oszczędzanie energii i promowanie odnawialnych źródeł energii Katowice, lipiec 2013

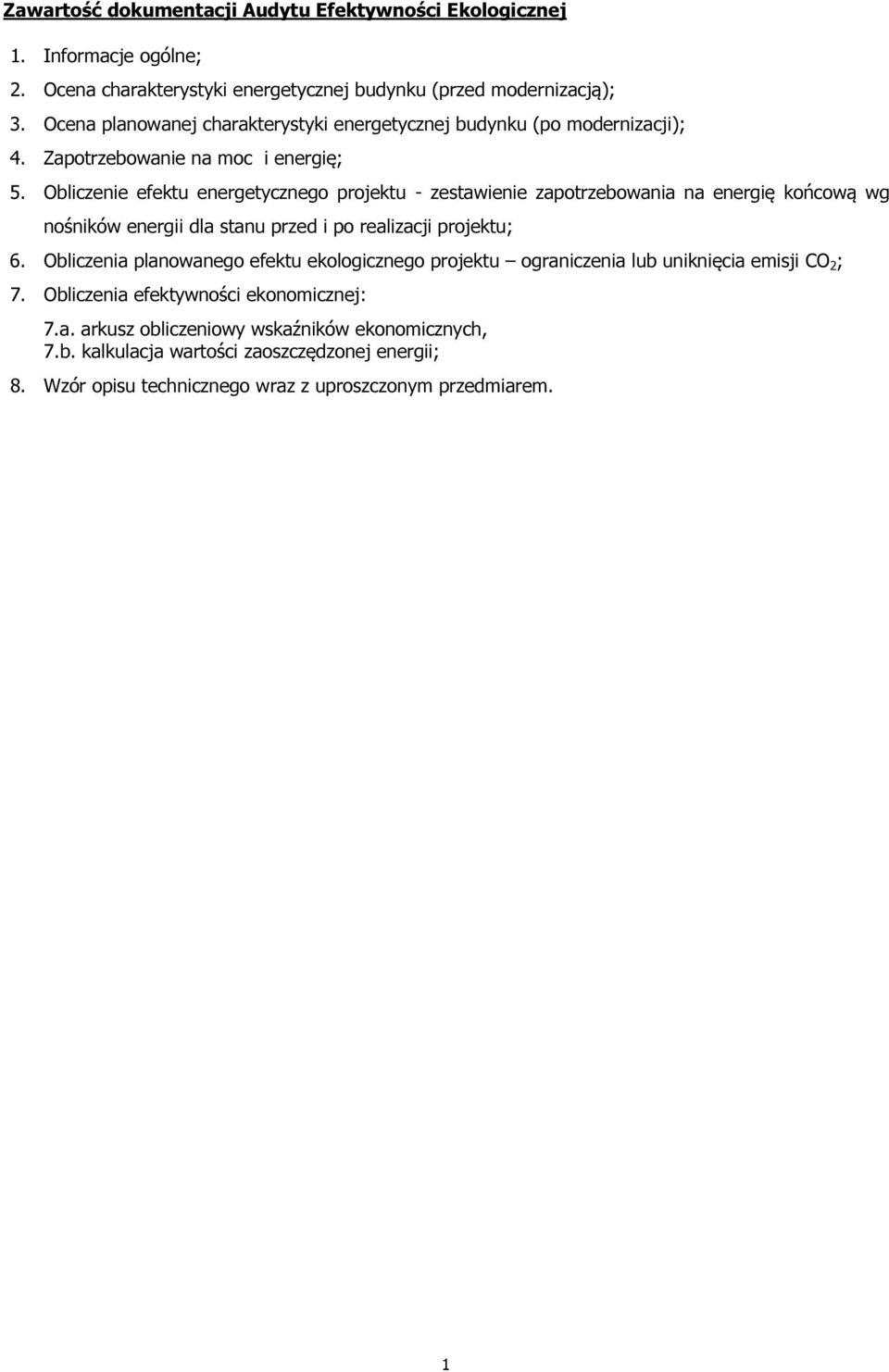

2 Zawartość dokumentacji Audytu Efektywności Ekologicznej 1. Informacje ogólne; 2. Ocena charakterystyki energetycznej budynku (przed modernizacją); 3. Ocena planowanej charakterystyki energetycznej budynku (po modernizacji); 4. Zapotrzebowanie na moc i energię; 5. Obliczenie efektu energetycznego projektu - zestawienie zapotrzebowania na energię końcową wg nośników energii dla stanu przed i po realizacji projektu; 6. Obliczenia planowanego efektu ekologicznego projektu ograniczenia lub uniknięcia emisji CO 2 ; 7. Obliczenia efektywności ekonomicznej: 7.a. arkusz obliczeniowy wskaźników ekonomicznych, 7.b. kalkulacja wartości zaoszczędzonej energii; 8. Wzór opisu technicznego wraz z uproszczonym przedmiarem. 1

3 1. INFORMACJE OGÓLNE 1.1. Podstawa do sporządzania audytu efektywności ekologicznej Audyt efektywności ekologicznej sporządza się na podstawie wytycznych określonych w załączniku nr 5 do Regulaminu konkursu o dofinansowanie ze środków Europejskiego Obszaru Gospodarczego przedsięwzięć w ramach Programu Operacyjnego PL04 Oszczędzanie energii i promowanie odnawialnych źródeł energii - Wytyczne w sprawie metodologii obliczania planowanego efektu energetycznego i ekologicznego projektu, obliczania efektywności ekonomicznej projektu oraz opisu technicznego projektu wraz z uproszczonym przedmiarem Osoby uprawnione do sporządzania audytu efektywności ekologicznej Osobami uprawnionymi do sporządzania audytu efektywności ekologicznej są osoby uprawnione do sporządzania świadectw charakterystyki energetycznej budynków. Do audytu osoba sporządzająca audyt załącza potwierdzoną za zgodność z oryginałem kopię dokumentu potwierdzającego uprawnienia do sporządzania świadectw charakterystyki energetycznej budynków Sposób sporządzenia audytu efektywności ekologicznej Audyt efektywności ekologicznej dotyczy wszystkich obiektów objętych projektem (w tym wszystkich budynków użyteczności publicznej). Oceny charakterystyki energetycznej budynku przed i po modernizacji należy wypełnić dla każdego budynku oddzielnie. Audyt efektywności ekologicznej sporządza się formie pisemnej i elektronicznej. Audyt efektywności ekologicznej opracowuje się w języku polskim, stosując oznaczenia graficzne i literowe określone w: Wytycznych o których mowa w ust. 1, Polskich Normach dotyczących budownictwa oraz instalacji ogrzewczych, wentylacyjnych, chłodzenia, ciepłej wody użytkowej i oświetlenia w budynkach. Audyt efektywności ekologicznej w formie pisemnej oprawia się w okładkę formatu A-4, w sposób uniemożliwiający jego zdekompletowanie. Audyt efektywności ekologicznej w formie elektronicznej powinno być tożsame z wersją pisemną i zapisane w wersji tylko do odczytu, uniemożliwiającej edycję. Audyt efektywności ekologicznej sporządza się na wzorach dokumentów zamieszczonych w niniejszym audycie. Do audytu należy dołączyć stosowne obliczenia należy podać informacje dotyczące nazwy i wersji programu oraz dołączyć do dokumentacji pliki wsadowe z danymi do obliczeń w oryginalnej wersji elektronicznej i formacie zgodnym z PDF (to samo dotyczy wydruków wyników obliczeń). W przypadku samodzielnego wykonania obliczeń, należy zamieścić pełną dokumentację przebiegu obliczeń w wersji zgodnej z PDF i elektronicznej. 2

4 Adres budynku 2. OCENA CHARAKTERYSTYKI ENERGETYCZNEJ budynku 1 Szpitala Miejskiego w Rudzie Śląskiej Sp. z o.o. (przed modernizacją) Budynek oceniany: Właściel / władający 2 budynkiem Przeznaczenie budynku użyteczności publicznej (wykonywane zadania publiczne) Rok zakończenia budowy/rok oddania do użytkowania Rok budowy instalacji 1968 Całkowita powierzchnia użytkowa (m 2 ) 16948,7 Całkowita powierzchnia użytkowa o regulowanej temperaturze (A f ) (m 2 ) Powierzchnia użytkowa części mieszkalnej lub na potrzeby prowadzenia działalności gospodarczej konkurencyjnej 3 (m 2 ) Powierzchnia użytkowa części mieszkalnej lub na potrzeby prowadzenia działalności gospodarczej konkurencyjnej 3 o regulowanej temperaturze (m 2 ) % powierzchni mieszkalnej lub na potrzeby prowadzenia działalności gospodarczej o regulowanej temperaturze Budynek zabytkowy pod ochroną konserwatora zabytków Szpital Miejski w Rudzie Śląskiej Spółka z o.o. ul. Wincentego Lipa 2, Ruda Śląska opieka zdrowotna ul. Wincentego Lipa 2, Ruda Śląska 1968 / segment D 16948,7 144,15 144,15 0,85% TAK/NIE 2 Zapotrzebowanie na energię pierwotną (EP)* Zapotrzebowanie na energię końcową** (EK)*** Budynek oceniany 414,9 kwh/(m 2 rok) Budynek oceniany 251,2 kwh/(m 2 rok) * przez wskaźnik EP należy rozumieć roczne zapotrzebowanie na nieodnawialną energię pierwotną budynku (iloczyn zapotrzebowania na energię końcową i wspólczynnika nakładu nieodnawialnej energii pierwotnej; zapotrzebowanie na energię końcową obliczone jest zgodnie z Wytycznymi w sprawie metodologii obliczania planowanego efektu energetycznego i ekologicznego projektu, obliczenia efektywności ekonomicznej projektu oraz opisu technicznego projektu wraz z uproszczonym przedmiarem ) na jednostkę całkowitej powierzchni użytkowej o regulowanej temperaturze powietrza w budynku (Af) wyrażone w kwh/(m 2 rok); ** niezbędną do zaspokojenia potrzeb energetycznych budynku w zakresie: ogrzewania, chłodzenia, wentylacji, ciepłej wody użytkowej, oświetlenia wbudowanego oraz energii pomocniczej (efektywność całkowita); *** przez wskaźnik EK należy rozumieć roczne zapotrzebowanie energii końcowej budynku (obliczone zgodnie z Wytycznymi w sprawie metodologii obliczania planowanego efektu energetycznego i ekologicznego projektu, obliczenia efektywności ekonomicznej projektu oraz opisu technicznego projektu wraz z uproszczonym przedmiarem) na jednostkę całkowitej powierzchni użytkowej o regulowanej temperaturze powietrza w budynku (Af) wyrażone w kwh/(m 2 rok); Uwaga: charakterystyka energetyczna określana jest dla warunków klimatycznych odniesienia stacja meteorologiczna w Katowicach oraz dla normalnych warunków eksploatacji budynku podanych na str 4. 1 podać pełną nazwę budynku 2 niepotrzebne skreślić 3 o tym czy działalność gospodarcza jest czy nie jest konkurencyjna informuje Inwestor/ Wnioskodawca Projektu (właściciel/władający budynkiem) na podstawie Podręcznika pomocy dla wnioskodawcy 3

5 Charakterystyka techniczno - użytkowa budynku przed modernizacją Liczba kondygnacji Segment A-6, B-3, C-3, D-2, E-3, F-4, Łączniki-1 Wysokość kondygnacji Nominalne temperatury eksploatacyjne: zima, lato od 2,5 (piwnica) do 3,5 (łącznik) zima - 20, lato - 24 Podział powierzchni użytkowej: segmenty A, B, C, D, E, F i dwa Łączniki Kubatura budynku Rodzaj konstrukcji budynku Tradycyjna Liczba użytkowników (334 łóżka) Źródło zasilania w ciepło Ciepło sieciowe z ciepłowni opalanej węglem Źródło zasilania w energię elektryczną Krajowa sieć elektroenergetyczna Osłona budynku: opis, parametry termiczne U [W/m 2 K] - segment A-Dach przybudówka 0,25 - segment A-Okno zew. aluminiowe 3,20 - segment A-Okno zew. drewniane 3,20 - segment A-okno piwnica 4,00 - segment A-Okno zew. pcv 1,60 - segment A-ściana grunt, 55 cm 1,08 - segment A-ściana piwnic, 55 cm 1,65 - segment A-strop 1,53 - segment A-strop 1,96 - segment A-Stropodach 1,06 - segment A-ściana wew, przybudówka 0,86 - segment A-ściana zew, 55 cm 1,13 - segment A-ściana zew, maszynownia 1,79 - segment A-ściana zew, przybudówka 0,25 - segment B-okno piwnica 4,00 - segment B-Okno zew. pcv 1,60 - segment B-ściana grunt, 46 cm 1,17 - segment B-ściana piwnic, 35 cm 2,21 - segment B-ściana piwnic, 44 cm 1,92 - segment B-strop 1,53 - segment B-strop 1,96 - segment B-Stropodach 0,29 - segment B-ściana zew, 30 cm 2,44 - segment B-ściana zew, 44 cm 1,93 - segment C-okno zew. drewniane 3,20 - segment C-okno piwnica 4,00 - segment C-Okno zew. pcv 1,60 - segment C-ściana grunt, 44 cm 1,18 - segment C-ściana piwnic, 44 cm 1,92 - segment C-strop 1,53 - segment C-strop 1,96 - segment C-Stropodach 0,91 - segment strop zewnętrzny - C 1,40 - segment C-ściana zew, 44 cm 1,35 - segment D-Dach 3,52 - segment D-okno zew. drewniane 3,20 - segment D-okno piwnica 4,00 - segment D-Okno zew. pcv 1,60 - segment D-okno zew. skrzynkowe 3,20 - segment D-ściana 1p, poddasze, 41 cm 1,31 - segment D-ściana grunt, 100 cm 0,54 - segment D-ściana grunt, 56 cm 0,80 - segment D-ściana piwnic, 56 cm 1,12 - segment D-ściana parter, 46 cm 1,31 - segment D-strop 4 1,53

6 - segment D-strop 1,96 - segment Strop pod nieogrz. poddaszem 1,54 - segment Drzwi wewnętrzne pcv 2,50 - segment Drzwi zewnętrzne aluminiowe 5,10 - segment Drzwi zewnętrzne drewniane 5,10 - segment Drzwi zewnętrzne pcv 2,50 - segment Drzwi zewnętrzne stalowe 5,10 - segment E-okno zew. drewniane 3,20 - segment E-okno zew. drewniane, przyziemie 3,20 - segment E-Okno zew. pcv 1,60 - segment E-ściana grunt, 46 cm 1,18 - segment E-ściana piwnic, 30 cm 1,75 - segment E-ściana piwnic, 46 cm 1,31 - segment E-strop 1,53 - segment E-strop 1,96 - segment E-Stropodach 1,20 - segment E-Stropodach 1,46 - segment E-ściana zew, 30 cm 1,75 - segment E-ściana zew, 46 cm 1,31 - segment E-ściana zew, 40 cm 1,46 - segment F-kondygnacja dobudowana 0,22 - segment F-kondygnacja dobudowana, stropodach 0,19 - segment F-kondygnacja dobudowana, strop zew 0,21 - segment F-Okno zew. aluminiowe nowe 1,80 - segment F-Okno zew. pcv 1,60 - segment F-ściana grunt, 46 cm 1,18 - segment F-ściana piwnic, 46 cm 0,28 - segment F-strop 1,53 - segment F-strop 1,96 - segment F-ściana zew, 42 cm 0,27 - segment Okno zew. - łącznik 4,50 - segment Okno - łącznik piwnica 4,00 - segment Podłoga na gruncie 0,38 - segment Podłoga w piwnicy 0,38 - segment stropodach - łącznik 0,45 - segment strop zewnętrzny - łącznik 0,43 - segment strop - łącznik, piwnica 0,96 - segment ściana zew. łącznik 0,76 - segment ściana zew. łącznik - filar 2,57 - segment ściana zew. łącznik piwnica 1,61 - segment ściana zew. łącznik piwnica 1,08 Budynek zasilany jest w ciepło z węzła cieplnego usytuowanego w piwnicy segmentu F. Stacja wymienników oparta na wymiennikach typu JAD bez obudowy. Wymiennik dwufunkcyjny, pracujący na potrzeby c.o. i c.w.u. Wymiennikownia stanowi własność Instalacja ogrzewania: inwestora. Węzeł zasilany jest z miejskiej sieci ciepłowniczej PEC Sp. z o.o. w Rudzie Śląskiej. Instalacja wewnętrzna c.o. dwururowa, pompowa. Przewody instalacji stalowe, spawane, w złym stanie technicznym. Częściowo instalacja wymieniona na nową. Głównie grzejniki żeliwne członowe i rurowe, a w części modernizowanej grzejniki płytowe. Wentylacja grawitacyjna sprawna. Miejscowo na salach operacyjnych i w kilku pomieszczeniach oddziału położniczego zastosowano wentylację mechaniczną i Instalacja wentylacji: klimatyzację (bardzo mały udział powierzchni wentylowanej mechanicznie w całkowitej powierzchni o regulowanej temperaturze). Instalacja nowa nie podlegająca modernizacji. 5

7 Instalacja chłodzenia: Instalacja przygotowania ciepłej wody: Instalacja oświetlenia wbudowanego: Nie dotyczy Ciepła woda użytkowa przygotowywana centralnie w węźle ciepłowniczym. Przewody stalowe, stan przewodów i izolacji zły. Zasobniki c.w.u. izolowane. Cyrkulacja sprawna. W budynku zainstalowano oprawy ze świetlówkami liniowymi typu T8. Ok. 60% opraw jest wyeksploatowanych lub uszkodzonych. W jednej oprawie zainstalowane jest od 1 do 4 świetlówek o mocy od 18W do 56W każda. Dodatkowo pomieszczenia oświetlane są świetlówkami kompaktowymi o mocy 26W i 11W oraz żarówkami tradycyjnymi o mocy 40, 60 i 75W. 6

8 Nośnik energii Ciepło sieciowe - ciepło z ciepłowni węglowej Roczne zapotrzebowanie na energię końcową [kwh/(rok)] Ogrzewanie Oświetlenie C.w.u. Chłodzenie Energia 4 + wentylacja wbudowane Suma ,8 Energia elektryczna na potrzeby budynku z sieci , , ,7 elektroenergetycznej Łączne zapotrzebowanie budynku na energię końcową [kwh(rok)] ,5 Wartość [kwh/(m 2 rok)] 100,6 24,3 Udział [%] 56,9% Udział [%] Obliczeniowe zapotrzebowanie budynku na energię przed modernizacją 55,1% Ogrzewanie + Wentylacja 13,7% 60,9 C.w.u Chłodzenie Oświetlenie wbudowane Energia 4 Suma 5 1,9 176,8 % 28,3% 1,1% 10% Chłodzenie Oświetlenie wbudowane Energia 4 Suma - EK 5 1,9 251,2 % 19,9% 0,8% 10% Roczne jednostkowe zapotrzebowanie na energię pierwotną [kwh/(m 2 rok)] Wartość [kwh/(m 2 rok)] 179,9 Udział [%] 43,4% , ,5 Ogrzewanie + Wentylacja Wartość [kwh/(m 2 rok)] 138,4 Podział zapotrzebowania energii Roczne jednostkowe zapotrzebowanie na energię użytkową [kwh/(m 2 rok)] Ogrzewanie + Wentylacja C.w.u Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 rok)] C.w.u 24,2% 79,2 19,1% Chłodzenie Oświetlenie wbudowane Energia 4 Suma - EP 15 5,8 414,9 % 36,2% 1,4% 10% 4 sumaryczna energia pomocnicza dla systemów: ogrzewania, c.w.u. oraz w przypadku gdy dotyczy chłodzenia 5 z ciepłowni/elektrociepłowni, podać rodzaj ciepłowni/elektrociepłowni - np. ciepłownia węglowa, w przypadku gdy operator ciepłowni / elektrociepłowni podaje informację o wskaźniku nieodnawialnej energii pierwotnej na ciepło - załączyć odpowiedni dokument 7

9 Uwagi w zakresie możliwości zmniejszenia zapotrzebowania na energię końcową - dotyczy stanu przed modernizacją 1. Możliwe zmiany w zakresie osłony zewnętrznej budynku: - Ocieplenie ścian zewnętrznych nieocieplonych (segmenty A, B, C, D i E) - Ocieplenie stropodachów (segmenty A, C, i E), stropu nad ostatnią kondygnacją (segment D) - Ocieplenie stropów zewnętrznych (segmenty C i łączniki) - Ocieplenie ścian piwnic przy gruncie, - Wymiana starych okien drewnianych i aluminiowych - Zastapienie przeszkleń łączników oknami tradycyjnymi z częściowym zamórowaniem otworów po przeszkleniach wraz z ich ociepleniem - Wymiana starych drzwi zewnętrznych 2. Możliwe zmiany w zakresie techniki instalacyjnej i źródła energii - Modernizacja systemu grzewczego polegająca na montażu nowej wymiennikowni, wymianie starych rurociągów na nowe z izolacją, montażu armatury (regulator ciśnienia, automatyczne odpowietrzanie itp.), wymianie grzejników członowych i Faviera na nowe, montażu zaworów termostatycznych 3. Możliwe zmiany w zakresie oświetlenia wbudowanego: Wymiana świetlówek liniowych na odpowiednik energooszczędny (np.: świetlówka Master TL-D Power Saver - wraz z dedykowanymi do tych rozwiązań statecznikami elektronicznymi) Wymiana żarówek na energooszczędne świetlówki kompaktowe (ok. 80%) oraz żarówki halogenowe (ok. - 20%) - Wymiana najbardziej zużytych opraw oświetleniowych na nowe oprawy ze statecznikami elektronicznymi 4. Możliwe zmiany ograniczające zapotrzebowanie na energię końcową związane z korzystanem z ciepłej wody użytkowej: Montaż układu kolektorów słonecznych oraz wymiana starych rurociągów rozprowadzających na nowe z izolacją i niezbędną armaturą. Możliwe zmiany ograniczające zapotrzebowanie na energię końcową związane z energią pomocniczą: Brak propozycji. 6. Możliwe zmiany ograniczające zapotrzebowanie na energię końcową w czasie eksploatacji budynku: - Brak propozycji. 7. Inne uwagi osoby sporządzającej świadectwo chrakterystyki energetycznej: - Brak. 8

10 Objaśnienia Zapotrzebowanie na energię Zapotrzebowanie na energię w ocenie charakterystyki energetycznej jest wyrażane poprzez roczne zapotrzebowanie na nieodnawialną energię pierwotną i poprzez zapotrzebowanie na energię końcową, jako suma potrzeb dla ogrzewania, ciepłej wody, wentylacji, chłodzenia, oświetlenia wbudowanego i energii pomocniczej. Wartości te są wyznaczone obliczeniowo na podstawie jednolitej metodologii. Dane do obliczeń określa się na podstawie inwentaryzacji techniczno budowlanej budynku istniejącego i przyjmuje się standardowe warunki brzegowe (np. standardowe warunki klimatyczne, zdefiniowany sposób eksploatacji, standardową temperaturę wewnętrzną i wewnętrzne zyski ciepła itp.). Z uwagi na standardowe warunki brzegowe, uzyskane wartości zużycia energii nie pozwalają wnioskować o rzeczywistym zużyciu energii budynku. Zapotrzebowanie na nieodnawialną energię pierwotną Zapotrzebowanie na nieodnawialną energię pierwotną określa efektywność całkowitą budynku. Uwzględnia ona obok energii końcowej, dodatkowe nakłady nieodnawialnej energii pierwotnej na dostarczenie do granicy budynku każdego wykorzystanego nośnika energii (np. oleju opałowego, gazu, energii elektrycznej, energii odnawialnych itp.). Uzyskane małe wartości wskazują na nieznaczne zapotrzebowanie i tym samym wysoką efektywność i użytkowanie energii chroniące zasoby i środowisko (poprzez zmniejszenie emisji CO 2 budynku). Zapotrzebowanie na energię końcową Zapotrzebowanie na energię końcową określa roczną ilość energii dla ogrzewania (ewentualnie także chłodzenia), wentylacji, przygotowania ciepłej wody użytkowej oraz energii pomocniczej. Jest ona obliczana dla standardowych warunków klimatycznych i standardowych warunków użytkowania i jest miarą efektywności energetycznej budynku i jego techniki instalacyjnej. Zapotrzebowanie na energię końcową jest to ilość energii bilansowana na granicy budynku, która powinna być dostarczone do budynku przy standardowych warunkach z uwzględnieniem wszystkich strat, aby zapewnić utrzymanie obliczeniowej temperatury wewnętrznej, niezbędnej wentylacji, oświetlenie wbudowane i dostarczenie ciepłej wody użytkowej. Małe wartości sygnalizują niskie zapotrzebowanie i tym samym wysoką efektywność. Budynek z lokalami usługowymi (działalność gospodarcza konkurencyjna 2 ) lub Ocena charakterystyki energetycznej budynku, w którym znajduje się część mieszkalna lub na prowadzenie działalności gospodarczej konkurencyjnej) będzie wystawiona dla całego budynku Informacje dodatkowe 1) Obliczona w ocenie charakterystyki energetycznej wartość EP wyrażona w [kwh/m 2 rok] jest wartością obliczeniową określającą szacunkowe zużycie nieodnawialnej energii pierwotnej dla przyjętego sposobu użytkowania i standardowych warunków klimatycznych. 2) Wyższą efektywność energetyczną budynku można uzyskać przez poprawienie jego cech technicznych wykonując modernizację w zakresie obudowy budynku, techniki instalacyjnej, sposobu zasilania w energię lub zmieniając parametry eksploatacyjne. Sporządzający ocenę: Imię i nazwisko Mariusz Bogacki Nr uprawnień budowlanych albo nr wpisu do rejestru: MI/ŚE/128/2009 Data wystawienia Data Pieczątka i podpis 12 czerwca 2009 r. Załączniki: 1. Inwentaryzacja techniczno budowlana budynku (stan przed modernizacją). 2. Ocena stanu technicznego budynku przed modernizacją (w zakresie osłony zewnętrznej budynku, technik instalacyjnych i źródeł energii, oświetlenia wbudowanego, urządzeń energii pomocniczej). 3. Aktualnie obowiązujące umowy z dostawcami nośników energii. 4. Obliczenie opłat za aktualnie dostarczone nośniki energii. 5. Dokumentacja obliczeń charakterystyki energetycznej budynku przed modernizacją [1]. 6. Dokumentacja obliczeń charakterystyki energetycznej budynku po modernizacji [1]. 7. Obliczenie wewnętrznej pojemności cieplnej budynku. 8. Obliczenie opłat za planowane do dostarczenia nośniki energii. 9. Rzut sytuacyjny. 10. Fotografia budynku. [1] Należy podać informacje dotyczące nazwy i wersji programu oraz dołączyć do dokumentacji pliki wsadowe z danymi do obliczeń w oryginalnej wersji elektronicznej i formacie zgodnym z PDF (to samo dotyczy wydruków wyników obliczeń). W przypadku samodzielnego wykonania obliczeń, należy zamieścić pełną dokumentację przebiegu obliczeń w wersji zgodnej z PDF i elektronicznej. 9

11 3. OCENA CHARAKTERYSTYKI ENERGETYCZNEJ budynku Szpitala Miejskiego w Rudzie Śląskiej Sp. z o.o. (po modernizacji) Charakterystyka techniczno - użytkowa budynku po modernizacji Nominalne temperatury eksploatacyjne: zima, lato zima - 20, lato - 24 Podział powierzchni użytkowej: tak/nie, strefy, lokale Źródło zasilania w ciepło Źródło zasilania w energię elektryczną segmenty A, B, C, D, E, F i dwa Łączniki Ciepło sieciowe z ciepłowni opalanej węglem Krajowa sieć elektroenergetyczna Osłona budynku: opis, parametry termiczne U [W/m 2 K] - segment A-Dach przybudówka 0,248 - segment A-Okno zew. aluminiowe 0,800 - segment A-Okno zew. drewniane 0,800 - segment A-okno piwnica 0,800 - segment A-Okno zew. pcv 1,600 - segment A-ściana grunt, 55 cm 1,075 - segment A-ściana piwnic, 55 cm 0,194 - segment A-strop 1,535 - segment A-strop 1,955 - segment A-Stropodach 0,148 - segment A-ściana wew, przybudówka 0,865 - segment A-ściana zew, 55 cm 0,195 - segment A-ściana zew, maszynownia 0,208 - segment A-ściana zew, przybudówka 0,246 - segment B-okno piwnica 0,800 - segment B-Okno zew. pcv 1,600 - segment B-ściana grunt, 46 cm 1,169 - segment B-ściana piwnic, 35 cm 0,200 - segment B-ściana piwnic, 44 cm 0,197 - segment B-strop 1,535 - segment B-strop 1,955 - segment B-Stropodach 0,290 - segment B-ściana zew, 30 cm 0,191 - segment B-ściana zew, 44 cm 0,198 - segment C-okno zew. drewniane 0,800 - segment C-okno piwnica 0,800 - segment C-Okno zew. pcv 1,600 - segment C-ściana grunt, 44 cm 1,180 - segment C-ściana piwnic, 44 cm 0,197 - segment C-strop 1,535 - segment C-strop 1,955 - segment C-Stropodach 0,144 - segment strop zewnętrzny - C 0,146 - segment C-ściana zew, 44 cm 0,199 - segment D-Dach 3,524 - segment D-okno zew. drewniane 0,800 - segment D-okno piwnica 0,800 - segment D-Okno zew. pcv 1,600 - segment D-okno zew. skrzynkowe 0,800 - segment D-ściana 1p, poddasze, 41 cm 0,191 - segment D-ściana grunt, 100 cm 0,543 - segment D-ściana grunt, 56 cm 0,803 - segment D-ściana piwnic, 56 cm 0,193 - segment D-ściana parter, 46 cm 0,198 - segment D-strop 1,535 - segment D-strop 1,955 - segment Strop pod nieogrz. poddaszem 0,149 - segment Drzwi wewnętrzne pcv 1,400 - segment Drzwi zewnętrzne aluminiowe 1,100 10

12 - segment Drzwi zewnętrzne drewniane 1,100 - segment Drzwi zewnętrzne pcv 1,400 - segment Drzwi zewnętrzne stalowe 1,100 - segment E-okno zew. drewniane 0,800 - segment E-okno zew. drewniane, przyziemie 0,800 - segment E-Okno zew. pcv 1,600 - segment E-ściana grunt, 46 cm 1,180 - segment E-ściana piwnic, 30 cm 0,195 - segment E-ściana piwnic, 46 cm 0,198 - segment E-strop 1,535 - segment E-strop 1,955 - segment E-Stropodach 0,147 - segment E-Stropodach 0,181 - segment E-ściana zew, 30 cm 0,206 - segment E-ściana zew, 46 cm 0,198 - segment E-ściana zew, 40 cm 0,191 - segment F-kondygnacja dobudowana 0,216 - segment F-kondygnacja dobudowana, stropodach 0,194 - segment F-kondygnacja dobudowana, strop zew 0,214 - segment F-Okno zew. aluminiowe nowe 1,600 - segment F-Okno zew. pcv 1,600 - segment F-ściana grunt, 46 cm 1,180 - segment F-ściana piwnic, 46 cm 0,283 - segment F-strop 1,535 - segment F-strop 1,955 - segment F-ściana zew, 42 cm 0,266 - segment Okno zew. - łącznik 0,800 - segment Okno - łącznik piwnica 0,800 - segment Podłoga na gruncie 0,375 - segment Podłoga w piwnicy 0,375 - segment stropodach - łącznik 0,447 - segment strop zewnętrzny - łącznik 0,123 - segment strop - łącznik, piwnica 0,146 - segment ściana zew. łącznik 0,200 - segment ściana zew. łącznik - filar 0,246 - segment ściana zew. łącznik piwnica 1,605 - segment ściana zew. łącznik piwnica 1,081 Instalacja centralnego ogrzewania tradycyjna - wodna, grzejnikowa, pompowa, dwururowa, z rozdziałem dolnym. Nowe przewody instalacji grzewczej, nowe grzejniki płytowe z elementami konwekcyjnymi wyposażone w zawory Instalacja ogrzewania: termostatyczne. Instalacja wyposażona w zawory regulacyjne podpionowe. Nowy węzeł z wymiennikami typu JAD, dostosowany do nowych potrzeb cieplnych budynku, z wysoko sprawnym układem pompowym i układem automatyki sterującej pracą węzła. Instalacja wentylacji: Instalacja chłodzenia: Instalacja przygotowania ciepłej wody: Wentylacja grawitacyjna sprawna. Miejscowo na salach operacyjnych i w kilku pomieszczeniach oddziału położniczego zastosowano wentylację mechaniczną i klimatyzację (bardzo mały udział powierzchni wentylowanej mechanicznie w całkowitej powierzchni o regulowanej temperaturze). Instalacja nowa nie podlegająca modernizacji. Nie dotyczy Ciepła woda użytkowa przygotowywana centralnie w węźle ciepłowniczym oraz z układu kolektorów słonecznych płaskich o pow. ok. 144 m 2. Nowe zasobniki c.w.u. współpracujące z układem solarnym. Przewody nowe, izolowane. Instalacja oświetlenia wbudowanego: Świetlówki liniowe energooszczędne w nowych oprawach wraz z dedykowanymi do tych rozwiązań statecznikami elektronicznymi, świetlówki kompaktowe i halogenowe. 11

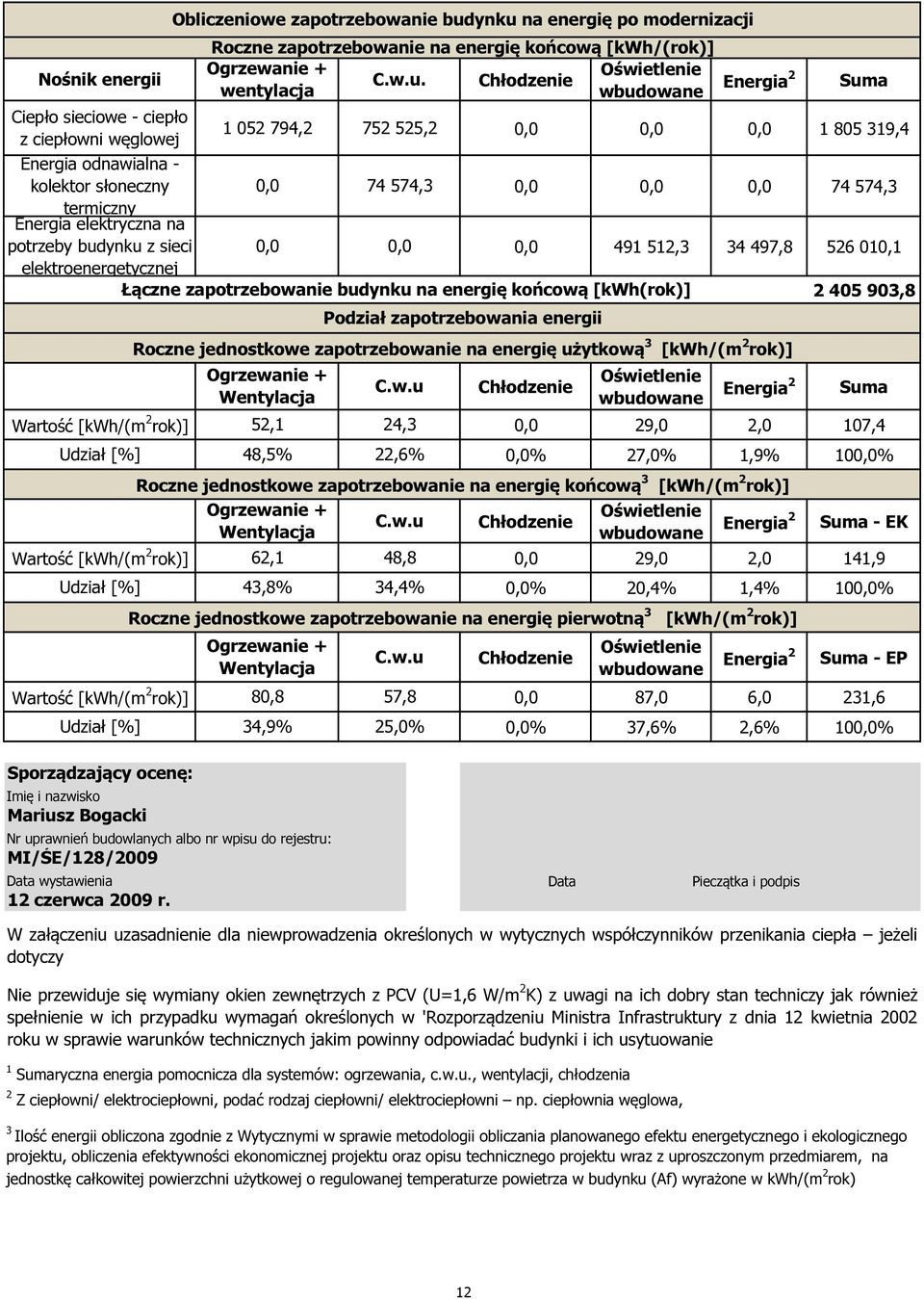

13 Nośnik energii Ciepło sieciowe - ciepło z ciepłowni węglowej , , ,4 Energia odnawialna - kolektor słoneczny , ,3 termiczny Energia elektryczna na potrzeby budynku z sieci , , ,1 elektroenergetycznej Łączne zapotrzebowanie budynku na energię końcową [kwh(rok)] ,8 Wartość [kwh/(m 2 rok)] Udział [%] 34,9% 25,0% Podział zapotrzebowania energii Roczne jednostkowe zapotrzebowanie na energię użytkową 3 Ogrzewanie + Wentylacja 52,1 Udział [%] 48,5% Ogrzewanie + Wentylacja Chłodzenie Roczne jednostkowe zapotrzebowanie na energię końcową 3 Ogrzewanie + Wentylacja Wartość [kwh/(m 2 rok)] 62,1 C.w.u 24,3 Udział [%] 43,8% 34,4% Oświetlenie wbudowane Energia2 Suma 29,0 2,0 107,4 % 27,0% 1,9% 10% Chłodzenie Roczne jednostkowe zapotrzebowanie na energię pierwotną 3 Wartość [kwh/(m 2 rok)] 80,8 Obliczeniowe zapotrzebowanie budynku na energię po modernizacji Roczne zapotrzebowanie na energię końcową [kwh/(rok)] Ogrzewanie + Oświetlenie C.w.u. Chłodzenie wentylacja wbudowane Energia2 Suma 22,6% C.w.u 48,8 C.w.u 57,8 Oświetlenie wbudowane Energia2 Suma - EK 29,0 2,0 141,9 % 20,4% 1,4% 10% Chłodzenie [kwh/(m 2 rok)] [kwh/(m 2 rok)] [kwh/(m 2 rok)] Oświetlenie wbudowane Energia2 Suma - EP 87,0 6,0 231,6 % 37,6% 2,6% 10% Sporządzający ocenę: Imię i nazwisko Mariusz Bogacki Nr uprawnień budowlanych albo nr wpisu do rejestru: MI/ŚE/128/2009 Data wystawienia 12 czerwca 2009 r. Data Pieczątka i podpis W załączeniu uzasadnienie dla niewprowadzenia określonych w wytycznych współczynników przenikania ciepła jeżeli dotyczy Nie przewiduje się wymiany okien zewnętrzych z PCV (U=1,6 W/m 2 K) z uwagi na ich dobry stan techniczy jak również spełnienie w ich przypadku wymagań określonych w 'Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie 1 Sumaryczna energia pomocnicza dla systemów: ogrzewania, c.w.u., wentylacji, chłodzenia 2 Z ciepłowni/ elektrociepłowni, podać rodzaj ciepłowni/ elektrociepłowni np. ciepłownia węglowa, 3 Ilość energii obliczona zgodnie z Wytycznymi w sprawie metodologii obliczania planowanego efektu energetycznego i ekologicznego projektu, obliczenia efektywności ekonomicznej projektu oraz opisu technicznego projektu wraz z uproszczonym przedmiarem, na jednostkę całkowitej powierzchni użytkowej o regulowanej temperaturze powietrza w budynku (Af) wyrażone w kwh/(m 2 rok) 12

14 4. ZAPOTRZEBOWANIE NA MOC I ENERGIĘ STAN PRZED MODERNIZACJĄ STAN PO MODERNIZACJI Lp. 1. Obiekt Budynek Szpitala Miejskiego nr 2 w Rudzie Śląskiej RAZEM Moc cieplna [kw] Zapotrzebowanie na energię końcową - ciepło Moc elektryczna [kw] Zapotrzebnowanie na energię końcową - energia elektryczna Moc cieplna [kw] Zapotrzebowanie na energię końcową - ciepło Moc elektryczna [kw] Zapotrzebnowanie na energię końcową - energia elektryczna 1 274, , , , , ,1 Sporządzający ocenę: Imie i nazwisko: Mariusz Bogacki Nr uprawnień budowlanych albo nr wpisu do rejestru: MI/ŚE/128/2009 Data wystawienia: 12 czerwca 2009 r. Data Pieczątka i podpis 13

15 5. OBLICZENIE EFEKTU ENERGETYCZNEGO PROJEKTU - ZESTAWIENIE ZAPOTRZEBOWANIA NA ENERGIĘ KOŃCOWĄ WG NOŚNIKÓW ENERGII DLA STANU PRZED I PO REALIZACJI PROJEKTU Lp. Nośnik energii ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ (w kwh/rok) STAN PRZED MODERNIZACJĄ STAN PO MODERNIZACJI RÓŻNICA (kol. 3 - kol. 4) Olej opałowy Gaz ziemny Gaz płynny Węgiel kamienny Węgiel brunatny Biomasa Inny (podać jaki): kolektory słoneczne termiczne Ciepło sieciowe z ciepłowni węglowej Ciepło sieciowe z ciepłowni wyłącznie na biomasę Ciepło sieciowe z elektrociepłowni Ciepło sieciowe z elektrociepłowni wyłącznie opartej na energii odnawialnej (biogaz, biomasa) 1) 2) 3) Energia elektryczna zużyta na potrzeby budynku Energia elektryczna wyprodukowana w miejscu, zużyta na potrzeby budynku lub sprzedana (wyeksportowana) do sieci (podawać ze znakiem minus) ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ 1) 3) ) Wartość energii elektrycznej uwzględnia ilość energii elektrycznej na potrzeby danego budynku: oświetlenie wbudowane, energia pomocnicza, energia elektryczna do napędu urządzeń chłodniczych dla klimatyzacji oraz gdy wystepuje np. ogrzewanie, c.w.u.; 2) Dla energii elektrycznej, zakłada się, że wykazywana w tej pozycji tabeli energia elektryczna, pochodzi z polskiej sieci elektroenergetycznej; 3) eksport energii elektrycznej do sieci elektroenergetycznej dotyczy wyłącznie wniosków wzorcowych EFEKT ENERGETYCZNY - PROCENT OSZCZĘDNOŚCI ENERGII KOŃCOWEJ ,50% Sporządzający ocenę: Imię i nazwisko Mariusz Bogacki Nr uprawnień budowlanych albo nr wpisu do rejestru: MI/ŚE/128/2009 Data wystawienia 12 czerwca 2009 r. Data Pieczątka i podpis 14

16 6. OBLICZENIE PLANOWANEGO EFEKTU EKOLOGICZNEGO PROJEKTU - OGRANICZENIA LUB UNIKNIĘCIA EMISJI CO 2 Nośnik energii WSPÓŁCZYNNIKI NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ 3 WSKAŹNIK EMISJI 4)6) kgco 2/GJ lub MgCO 2/MWh Rok bazowy - stan przed modernizacją (przed realizacją projektu) Zapotrzebowanie na energię końcową (GJ/rok lub MWh/rok) Wielkość emisji MgCO 2 /rok Okres eksploatacji - stan po modernizacji (po realizacji projektu) Zapotrzebowanie na energię końcową1 (GJ/rok lub MWh/rok) Wielkość emisji MgCO 2 /rok Redukcja emisji 9) MgCO 2 /rok Olej opałowy (podawać w GJ/rok) Gaz ziemny (podawać w GJ/rok) Gaz płynny (podawać w GJ/rok) Węgiel kamienny (podawać w GJ/rok) Węgiel brunatny (podawać w GJ/rok) Biomasa 8) (podawać w GJ/rok) Inny (podać jaki): kolektory słoneczne termiczne , Ciepło sieciowe z ciepłowni 5) (podawać w GJ/rok) 1,3 94, , , ,15 799,43 696,40 Ciepło sieciowe z ciepłowni wyłącznie na biomasę 7) (podawać w GJ/rok) Ciepło sieciowe z elektrociepłowni 5) (podawać w GJ/rok) Ciepło sieciowe z elektrociepłowni opartej wyłącznie na energii odnawialnej (biogaz, biomasa) 7) (podawać w GJ/rok) Energia elektryczna zużyta na potrzeby budynku/ budynków 2) 6) (podawać w MWh/rok) 3 0, , ,31 526, ,36 862,95 Energia elektryczna wyprodukowana w miejscu, zużyta na potrzeby budynku/ budynków lub sprzedana (wyeksportowana) do sieci 2) 8) (podawać w MWh/rok ze znakiem minus) SUMA , , ,35 PROCENT REDUKCJI EMISJI 42,84% 1) Wartości zapotrzebowania na energię końcową w okresie eksploatacji (po modernizacji) należy przyjmować dla stanu docelowego, czyli roku nastepnego po zakończeniu okresu inwestowania (po modernizacji). 2) Wartość energii elektrycznej uwzględnia ilość energii elektrycznej na potrzeby danego budynku/ budynków: oświetlenie wbudowane, energia pomocnicza, energia elektryczna do napędu urządzeń chłodniczych dla klimatyzacji (oraz np. ogrzewanie, c.w.u.) 3) Wspólczynniki nakładu nieodnawialnej energii pierwotnej należy przyjąc zgodnie z tabelą nr 40 Załącznika nr 5 do regulaminu Konkursu 4) Wskaźniki emisji należy przyjmować zgodnie z Wartości opałowe (WO) i wskaźniki emisji CO2 (WE) do raportowania w ramach Wspólnotowego Systemu Handlu Uprawnieniami do Emisji, które są do stosowania w danym roku rozliczeniowym, publikowane przez Krajowego Administratora Systemu Handlu Uprawnieniami do Emisji 5) W przypadku zużycia energii pochodzącej z zewnętrznego źródła ciepła (miejska sieć ciepłownicza itp.) należy zastosować współczynniki nakładu niednawialnej energii pierwotnej oraz obliczenia energii końcowej w ocenach charakterystyki energetycznej budynków. W przypadku gdy operator ciepłowni/elektrociepłowni podaje informację o wskaźniku nieodnawialnej energii pierwotnej na ciepło - załączyć odpowiedni dokument. W przypadku gdy paliwem jest w 100% (wyłącznie) biomasą lub biogazem wskaźnik emisji wynosi 0 6) Dla energii elektrycznej, zakłada się, że wykazywana w tej pozycji tabeli energia elektryczna, pochodzi z polskiej sieci elektroenergetycznej. Dla tej sieci, wskaźnik emisji wynosi 0,812 Mg CO 2 /MWh. 7) wyłącznie (w 100%) opalanego biomasą; wielkości dotyczące energii podawane są informacyjnie, wskaźnik emisji zgodnie z założeniami Wspólnotowego Systemu Handlu Uprawnieniami Do Emisji wynosi 0 (zero) Mg CO 2 /GJ. 8) sprzedaż (eksport) energii elektrycznej do sieci elektroenergetycznej dotyczy wyłącznie wniosków wzorcowych. 9) w tym unikniąta emisja Sporządzający ocenę: Imię i nazwisko Mariusz Bogacki Nr uprawnień budowlanych albo nr wpisu do rejestru: MI/ŚE/128/2009 Data wystawienia 12 czerwca 2009 r. Data Pieczątka i podpis 15

17 Suma kwalifikowanych kosztów realizacji projektu (K i ) 7. OBLICZENIA EFEKTYWNOŚCI EKONOMICZNEJ 7.a. ARKUSZ OBLICZENIOWY wskaźników ekonomicznych Koszty eksploatacyjne przed modernizacją rocznie (O1) Koszty eksploatacyjne po modernizacji rocznie (O2) Różnica kosztów eksploatacyjnych ( O = O1-O2) Efekt ekologiczny (końcowy efekt redukcji emisji Mg CO 2 zł zł zł zł Mg , , , , ,35 Prosty czas zwrotu SPBT (I / O) Koszt redukcji emisji KRE (I / E) lata 12,30 zł/mg CO ,00 Sporządzający ocenę: Imię i nazwisko Mariusz Bogacki Nr uprawnień budowlanych albo nr wpisu do rejestru: MI/ŚE/128/2009 Data wystawienia 12 czerwca 2009 r. Data Pieczątka i podpis 16

18 7. OBLICZENIA EFEKTYWNOŚCI EKONOMICZNEJ 7.b. Kalkulacja wartości zaoszczędzonej energii Koszty eksploatacyjne związane z zaopatrzeniem w energię - budynek Szpitala Miejskiego w Rudzie Śląskiej Sp. z o.o. Lp Składniki kosztów/przychodów Przed modernizacją Po modernizacji 1. Koszt zakupu ciepła (zł) , ,85 a. obliczeniowe zużycie ciepła z msc (GJ/rok) , ,15 b. Średnia cena jednostkowa ciepła z msc (zł/gj) 40,11 40,11 2. Koszt energii elekrycznej na potrzeby energii pomocniczej, oświetlenia i urządzeń chłodniczych (zł) , ,24 a. zużycie energii elektrycznej na potrzeby energii pomocniczej, oświetlenia i urządzeń chłodniczych , ,10 b. cena jednostkowa energii elektrycznej [zł/kwh] 0,36 0,36 c. moc zamówiona energii elektrycznej [kw] ,00 d. opłata za moc zamówioną dla energii elektrycznej [zł/kw na m-c] 11,84 11,84 3. Koszt innych mediów (zł) Materiały (zł) Wynagrodzenia brutto z narzutami (zł) Usługi obce (zł) Koszty remontów i konserwacji (zł) Opłaty za korzystanie ze środowiska (zł) Inne (opłata za moc zamówioną z miejskiej sieci ciepłowniczej) (zł) , , Przychody z tytułu unikniętych kosztów zakupu energii [zł] Przychody z tytułu eksportu nadwyżki energii elektrycznej [zł] Przychody z tytułu sprzedaży świadectw pochodzenia energii elektrycznej [zł] Razem (zł/rok) , , Wartość zaoszczędzonej energii (zł/rok) ,72 Instrukcje: 1. Karty w powyższym układzie należy sprządzić dla grupy budynków pod warunkiem, że dla budynków tych energia cieplna dostarczana jest od tego samego dostawcy i po tych cenach (budynki należą to tej samej grupy taryfowej) lub jeżeli zasilane są z tej samej kotłowni lokalnej. W przeciwnym przypadku, kartę należy sporządzić oddzielnie dla każdego budynku. 2. Do obliczenia wskaźnika efektywności ekonomicznej dla całego projektu należy zsumować wszystkie wartości zaoszczędzonej energii (jeżeli dotyczy). 3. Obliczeniowe zużycie energii przez budynek oraz obliczeniową moc cieplną należy podawać jako sumę co i cwu 4. Przez unikniete koszty zakupu energii należy rozumiec wartość energii elektrycznej wytworzonej i zużytej wewnątrz granicy bilansowej budynku (grupy budynków) 5. Pozycje 10,11,12 wpisywać ze znakiem "minus" Sporządzający ocenę: Imię i nazwisko Mariusz Bogacki Nr uprawnień budowlanych albo nr wpisu do rejestru: MI/ŚE/128/2009 Data wystawienia Data Pieczątka i podpis 12 czerwca 2009 r. 17

19 8. OPIS TECHNICZNY WRAZ Z UPROSZCZONYM PRZEDMIAREM Budynek Szpitala Miejskiego w Rudzie Śląskiej Sp. z o.o. I. LP Roboty dociepleniowe Wyszczególnienie robót Powierzchnia Współczynnik U Materiał Grubość Koszt robót docieplenia po wykonaniu dociepleniowy cm m 2 W/m2K tys.zł 1 Ocieplenie srtopodachów, stropów nad ostatnią kondygnacją, stropów zewnętrznych 1.1 Ocieplenie stropodachu wentylowanego budynku E wełna mineralna - granulat; λ= ,2 0,147 67,2 1.2 Ocieplenie stropu poddasza w budynku D wełna mineralna; λ= ,2 0,149 97,1 1.3 Ocieplenie stropodachu budynku A styropapa; λ= ,1 0, ,5 1.4 Ocieplenie stropodachu budynku C styropapa; λ= ,4 0,144 97,9 1.5 Budynek C - strop zewnętrzny styropian; λ= ,1 0,146 72,2 1.6 Ocieplenie stropu zewnętrznego piwnic łącznika 1 styropian; λ= ,1 0,146 59,6 2 Ocieplenie ścian zewnętrznych 2.1 Budynek B - ściany podłużne styropian; λ= ,4 0, ,3 2.2 Budynek E - ściana szczytowa od strony budynku C styropian; λ= ,1 0,195 9,9 2.3 Budynek B - ściana piwnic gr. 35cm styropian; λ= ,2 0,200 23,3 2.4 Budynek B - ściana szczytowa styropian; λ= ,3 0,198 56,1 2.5 Budynek B - ściana piwnic gr. 44cm styropian; λ= ,8 0,197 9,6 2.6 Budynek C - ściana piwnic styropian; λ= ,3 0,197 22,7 2.7 Budynek A - ściana piwnic styropian; λ= ,2 0,194 54,4 2.8 Budynek D - ściany piętra i poddasza styropian; λ= ,0 0,191 82,9 2.9 Łącznik - ściana piwnic styropian; λ= ,3 0,193 81, Budynek C - ściany zewnętrzne styropian; λ= ,4 0,199 61, Budynek D - ściany parteru styropian; λ= ,6 0, , Budynek E - ściana zewnętrzna styropian; λ= ,9 0, , Budynek E - ściany piwnic styropian; λ= ,0 0, Budynek D - ściany piwnic styropian; λ= ,1 0,193 66, Budynek A - ściana zewnętrzna styropian; λ= ,7 0, , Łącznik 1 i 2 - ściana zewnętrzna styropian; λ= ,7 0,200 48,2 18

20 II. Lp 1 Wyszczególnienie robót Materiał przed Ilość Powierzchnia Wspólczynnik U Koszt robót Materiał po szt. m 2 W/m2K tys.zł Wymiana drzwi zewnętrznych Stal/drewno/ aluminium Stal-ocieplone/PCV 10 39,1 1,1 84,2 drewno/aluminium 2 Wymiana okien zewnętrznych 267 PCV 3 III. Lp 1 Stolarka okienna i drzwiowa Modernizacja instalacji c.o. Wyszczególnienie robót Wymiana instalacji, grzejników, montaż zaworów termostatycznych szkło specjalne PCV mur z ociepleniem 176,4 0,2 84,3 Ilość grzejników Ilość termozaworów Zakres średnic Długość rur Koszt robót szt. szt. mm mb tys.zł ,0 819,0 2 Izolacja cieplna przewodów c.o. w nieogrzewanych pomieszczeniach ,2 24,3 3 Dostawa i montaż regulatorów podpionowych z regulatrem różnicy ciśnień ,8 4 Próba szczelności, regulacja ,2 IV. Modernizacja instalacji c.w.u. Lp Wymiana przeszkleń łączników z częściowym zamurowaniem otworów po przeszkleniach Wyszczególnienie robót Ilość modernizowanych zaworów Powierzchnia kolektorów słonecznych 742,1 0, ,6 0,8 Typ kolektorów słonecznych Długość rur Koszt robót szt. m 2 płaskie / próżniowe mb tys.zł 1 Wymiana przewodów c.w.u. na przewody izolowane ,4 345,8 2 Montaż układu kolektorów słonecznych z przewodami i zasobnikami c.w.u płaskie - 400,3 V. Modernizacja źródła ciepła Moc kotłowni Moc węzła Moc kotłowni przed Lp Wyszczególnienie robót po Paliwo cieplnego Koszt robót kw kw kw tys.zł 678,9 86,5 19

21 1 VI. Lp Montaż nowego wymiennika JAD wraz z robotami ogólnobudowlanymi (przekucia, zamurowania, prace w obrębie węzła cieplnego) Inne (podać jakie). System zarządzania energią - nie dotyczy System zarządzania energią Inne (podać jakie). Wyszczególnienie robót - - ciepło sieciowe ,1 Oszczędność Automatyczne Oszczędność energii Monitoring Koszt robót energii sterowanie GJ/rok % tak/nie tak/nie tys.zł VII. Lp Modernizacja systemu wentylacji Modernizacja systemu klimatyzacji. Modernizacja systemu chłodzenia Inne (podać jakie). VIII. Modernizacja sieci przesyłowych - nie dotyczy Lp IX. Lp Modernizacja wentylacji/klimatyzacji - nie dotyczy Wymiana sieci na preizolowaną Poprawa izolacji rurociągów Wydajność m 3 /godz Inne (podać jakie). Wymiana urządzeń energii pomocniczej na energooszczędne - nie dotyczy Wymiana pomp. Wymiana napędów. Inne (podać jakie). Wyszczególnienie robót Wyszczególnienie robót Wyszczególnienie robót Koszt robót tys.zł Oszczędność Oszczędność Przekroje od-do Długość sieci Koszt robót energii energii mm mb GJ/rok % tys.zł Zapotrzebowanie na energię przed Zapotrzebowanie na energię po Ilość urządzeń Typ nowych Koszt robót urządzeń szt. kwh kwh tys.zł 20

22 X. Lp Wymiana oświetlenia na energooszczędne Wyszczególnienie robót Ilość pkt. św. Typ nowego Zapotrzebowanie na energię przed Zapotrzebowanie na energię po Koszt robót oświetlenia szt. kwh kwh tys.zł Wymiana świetlówek 18W na 12W 1328 Świetlówki 34,5 Wymiana świetlówek 36W na 23W 3158 Świetlówki 129,5 Wymiana świetlówek 56W na 37W 12 Świetlówki 0,7 Wymiana żarówek 40W na 8W świetlówki kompakt. 85 Świetlówki 1, ,3 Wymiana żarówek 60W na 11W świetlówki kompakt. 711 Świetlówki 15,6 Wymiana żarówek 40W na 28W żarówki halogenowe 22 Halogen 0,2 Wymiana żarówek 60W na 42W żarówki halogenowe 178 Halogen 1,6 Wymiana żarówek 75W na 53W żarówki halogenowe 14 Halogen 0,1 Montaż nowych opraw oświetleniowych Robocizna 25,1 UWAGA: koszty jednostkowe ww. przedsięwzięć zostały określone na podstawie katalogu cen jednostkowych robót i obiektów inwestycyjnych za II kwartał 2013 rok (BISTYP) XI. Koszt zadania Razem [tys.zł] XII. Oszczędność energii Nośnik energii cieplnej (wg wykazu w podsumowaniu) 1. Energia cieplna 2. Energia elektryczna Zapotrzebowa-nie na energię przed Zapotrzebow a-nie na energię po Oszczędność energii GJ/rok GJ/rok GJ/rok Zapotrzebowanie na energię przed Zapotrzebowanie na energię po Oszczędność energii MWh/rok MWh/rok MWh/rok ,2 21

23 XIII. Odnawialne źródła energii 1. Produkcja energii cieplnej ze źródeł odnawialnych GJ/rok 265, Produkcja energii elektrycznej ze źródeł odnawialnych Produkcja energii cieplnej z wysokosprawnej kogeneracji Produkcja energii elektrycznej z wysokosprawnej kogeneracji MWh/rok - GJ/rok - MWh/rok - Sporządzający ocenę: Imie i nazwisko Mariusz Bogacki Nr uprawnień budowlanych albo nr wpisu do rejestru: MI/ŚE/128/2009 Data wystawienia 12 czerwca 2009 r. Data Pieczątka i podpis 22

24 8. OPIS TECHNICZNY WRAZ Z UPROSZCZONYM PRZEDMIAREM Razem koszt zadania [tys.zł]: LP Nośnik energii j.m. Zapotrzebowanie na energię przed modernizacją Zapotrzebowanie na energię po modernizacji / produkcja energii 1. Olej opałowy GJ/rok 2. Gaz ziemny GJ/rok 3. Gaz płynny GJ/rok 4. Węgiel kamienny GJ/rok 5. Węgiel brunatny GJ/rok 6. Biomasa GJ/rok 7. Inny (podać jaki). 8. Ciepło sieciowe z ciepłowni węglowej GJ/rok 12160,6 6767,6 9. Ciepło sieciowe z ciepłowni wyłącznie na biomasę GJ/rok Ciepło sieciowe z elektrociepłowni opalanej paliwem kopalnym GJ/rok Ciepło sieciowe z elektrociepłowni opartej wyłącznie na energii odnawialnej (biogaz, GJ/rok biomasa) RAZEM energia cieplna GJ/rok 12160,6 6767,6 Oszczędność energii GJ/rok 5393,0 Oszczędność energii % 44,35% Sporządzający ocenę: Imie i nazwisko Mariusz Bogacki Nr uprawnień budowlanych albo nr wpisu do rejestru: MI/ŚE/128/2009 Data wystawienia Data Pieczątka i podpis 12 czerwca 2009 r. 23

25 Załącznik 1 Inwentaryzacja techniczno-budowlana budynku 1. Własność Przeznaczenie budynku Adres Budynek Ogólne dane o budynku Szpital Miejski w Rudzie Śląskiej Spółka z o.o. Szpital Szpital Miejski w Rudzie Śląskiej, ul. Wincentego Lipa 2 budynek w centrum miasta, wolnostojący Rok budowy Technologia budynku Budynki A, B, C, E i F - lata 60'; Budynek D rok Budynek wzniesiony w technologii tradycyjnej - ściany zewnętrzne murowane z cegły pełnej. Budynek złożony z 6 brył połączonych między sobą, z piwnicami ogrzewanymi i z poddaszem nieużytkowym (Budynek D). Stropodach wentylowany w Budynku E, dach wielospadzisty nad budynkiem D, na pozostałych budynkach stropodach niewentylowany. 1 Powierzchnia zabudowana m ,9 2 Kubatura budynku m ,0 3 Kubatura ogrzewanej części budynku m ,2 4 Powierzchnia użytkowa pomieszczeń m ,2 5 Powierzchnia ruchu m 2 - Powierzchnia użytkowa lokali użytkowych 6 oraz innych pomieszczeń m 2 - niemieszkalnych (sklepy, usługi itp.) 7 Powierzchnia piwnic nieogrzewanych: m 2-8 Powierzchnia pomieszczeń ogrzewanych m Budynek podpiwniczony Liczba kondygnacji budynku Liczba klatek schodowych Wysokość kondygnacji (w świetle) m TAK Segment A-6, B-3, C-3, D-2, E-3, F-4 + piwnice 9 od 2,5 (piwnica) do 3,5 (łącznik) 13 Liczba użytkowników budynku os łóżka 14 Liczba mieszkań w budynku szt Opis techniczny podstawowych elementów budynku Budynek wzniesiony w latach 60-tych ubiegłego wieku z wyjątkiem budynku D, którego powstanie datuje się na rok Budynek złożony z kilku brył: A, B, C, D, E i F połączonych ze sobą korytarzami i łącznikami. Budynek w całości podpiwniczony. Budynek wzniesiony w technologii tradycyjnej z cegły ceramicznej. Dachy i stropodachy kryte papą. Izolacyjność przegród zewnętrznych budynku wykazuje niedomogi technologii budowlanych: współczynniki przenikania ciepła przegród zewnętrznych nie spełniają obecnych wymagań, występują niezabezpieczone mostki cieplne. 24

26 3. Charakterystyka energetyczna budynku Lp. Dane w stanie istniejącym 1. Szczytowa moc cieplna (zapotrzebowanie na moc cieplną c.o. i c.w.u.) q moc [kw] 1290,5 2. Zamówiona moc cieplna c.o. i c.w.u. q [kw] 1300 Sezonowe zapotrzebowanie na ciepło w standardowym sezonie 3. Q H [GJ] 6098,94 grzewczym bez uwzględnienia sprawności systemu ogrzewania 4. Wskaźnik sezonowego zapotrzebowania ciepła E=Q H /V [kwh/m 3 a] 46,8 5. Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania Qs [GJ] 8 392,1 Opłaty (z VAT) 6. opłata stała (za moc zamówioną) zł/ MW / msc ,90 opłata zmienna zł/gj 40,11 4. Charakterystyka systemu ogrzewania Rodzaj danych Lp. 1. Sposób ogrzewania Rodzaj danych Dane w stanie istniejącym Budynek zasilany jest w ciepło z węzła cieplnego usytuowanego w piwnicy budynku F. Wymiennik stanowi własność inwestora. Węzeł zasilany jest z miejskiej sieci ciepłowniczej PEC Sp. z o.o. w Rudzie Śląskiej. Instalacja wewnętrzna c.o. dwururowa, pompowa Parametry pracy instalacji 90/70 Przewody w instalacji Rodzaje grzejników Osłonięcie grzejników Zawory termostatyczne Sprawności składowe systemu grzewczego Liczba dni ogrzewania w tygodniu/liczba godzin na dobę Modernizacja instalacji po 1984 r. Charakterystyka instalacji cieplnej wody użytkowej Przewody instalacji stalowe, spawane, w złym stanie technicznym. Częściowo instalacja wymieniona na nową Głównie grzejniki żeliwne członowe i rurowe; w części modernizowanej grzejniki płytowe częściowo tylko przy grzejnikach płytowych η p = 0,90 η r = 0,85 η w = 0,95 η e = 1,00 7/24 częściowa wymiana instalacji i montaż grzejników płytowych z zaworami termostatycznymi Lp Lp Rodzaj instalacji Piony i ich izolacja Cyrkulacja Rodzaj wentylacji Rodzaj danych Charakterystyka systemu wentylacji Rodzaj danych Sprawna tylko częściowo grawitacyjna oraz mechaniczna Strumień powietrza wentylacyjnego m 3 /h Charakterystyka węzła cieplnego lub kotłowni w budynku Dane w stanie istniejącym Ciepła woda użytkowa przygotowywana centralnie w węźle ciepłowniczym Przewody stalowe, stan przewodów i izolacji zły. W części zmodernizowanej instalacja w dobrym stanie technicznym Dane w stanie istniejącym Budynek zasilany w ciepło z węzła cieplnego znajdującego się w piwnicy budynku F. Stacja wymienników oparta na wymiennikach typu JAD bez obudowy. Wymiennik dwufunkcyjny, pracujący na potrzeby c.o. i c.w.u. Wymiennikownia stanowi własność inwestora. 25

27 Załącznik 2 Ocena stanu technicznego budynku przed modernizacją 1. Elementy konstrukcyjne i ochrona cieplna budynku Segment A Typ przegrody Opis Ocena stanu technicznego ściana zewnetrzna przegroda wykonana w technologi tradycyjnej, stan techniczny przegrody zadowalający - brak większych ubytków murowana z cegły pełnej; grubość przegrody około 55 tynku, zawilgoceń; cm; ściany szczytowe i filarki międzyokienne współczynnik przenikania ciepła oszacowano na poziomie 1,1 W/m 2 tynkowane, pozostała część ścian osłonowych nie spełnia on obecnych standardów ochrony cieplnej licowana elementami z ceramiki budowlanej ściana piwnic ściana przy gruncie i ściana zewnętrzna piwnic to przegroda betonowa o grubości około 55 cm, tynkowana stan techniczny przegrody zadowalający - brak większych ubytków tynku, zawilgoceń; współczynnik przenikania ciepła dla ścian zew. oszacowano na poziomie 1,65 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej, dla ścian przy gruncie około 1,0 W/m 2 K dach/stropodach okna zewnętrzne drzwi zewnętrzne stropodach niewentylowany, dwuspadowy, kryty papą; elementy konstrukcyjne to strop gęstożebrowy z wypelnieniem z pustaków oraz płyty żelbetowe okna zewnętrzne w większości wymienione na okna pcv z szyba zespoloną; występują również okna drewniane z podwójnym przeszkleniem oraz okna aluminiowe drzwi zewnętrzne aluminiowe z przeszkleniem współczynnik przenikania ciepła oszacowano na poziomie 1,06 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej okna pcv w dobrym stanie technicznym - współczynnik przenikania ciepła 1,6 W/m 2 K, okna drewniane kondygnacji nadziemnych w złym stanie technicznym - współczynnik przenikania ciepła 3,2 W/m 2 K, okna drewniane piwnic w bardzo złym stanie technicznym - współczynnik przenikania ciepła 4,0 W/m 2 K, okna aluminiowe w złym stanie technicznym - współczynnik przenikania ciepła 3,2 W/m 2 K, drzwi aluminiowe w złym stanie technicznym - współczynnik przenikania ciepła 5,1 W/m2K Segment B Typ przegrody Opis Ocena stanu technicznego ściana zewnetrzna przegrody wykonane w technologi tradycyjnej, murowane z cegły pełnej; grubość przegród: ściana szczytowa (zachodnia) około 45 cm, ściany osłonowe około 30 cm; ściana szczytowa i filarki międzyokienne tynkowane, pozostała część ścian osłonowych licowana elementami z ceramiki budowlanej stan techniczny przegród dostateczny - występują ubytki tynku; współczynnik przenikania ciepła: ściany osłonowe - 2,4 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej ściana szczytowa - 1,9 W/m2K, nie spełnia on obecnych standardów ochrony cieplnej ściana piwnic ściany przy gruncie i ściany zewnętrzne piwnic to przegrody betonowe o grubości około 35 i 45 cm, tynkowane stan techniczny przegrody dostateczny - występują ubytki tynku; współczynnik przenikania ciepła dla ścian zew. oszacowano na poziomie 2,2 W/m 2 K i 1,9 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej, dla ścian przy gruncie około 1,3 i 1,17 W/m 2 K dach/stropodach stropodach niewentylowany, dwuspadowy, ocieplony warstwą styropapy o grubości 10 cm; elementy konstrukcyjne to strop gęstożebrowy z wypelnieniem z pustaków oraz płyty żelbetowe, współczynnik przenikania ciepła oszacowano na poziomie 0,29 W/m 2 K okna zewnętrzne okna zewnętrzne w większości wymienione na okna pcv z szyba zespoloną; występują również okna drewniane w piwnicach okna pcv w dobrym stanie technicznym - współczynnik przenikania ciepła 1,6 W/m 2 K, okna drewniane piwnic w bardzo złym stanie technicznym - współczynnik przenikania ciepła 4,0 W/m 2 K, drzwi zewnętrzne drzwi zewnętrzne pcv oraz drzwi zew. piwnic stalowe drzwi pcv w dobrym stanie technicznym - współczynnik przenikania ciepła 2,5 W/m 2 K, drzwi stalowe w złym stanie technicznym - współczynnik przenikania ciepła 5,1 W/m2K 26

28 Segment C Typ przegrody Opis Ocena stanu technicznego ściana zewnetrzna stan techniczny przegrody zadowalający - brak większych ubytków przegroda wykonana w technologi tradycyjnej, tynku, zawilgoceń; murowana z cegły pełnej; grubość przegrody około 44 współczynnik przenikania ciepła oszacowano na poziomie 1,35 W/m 2 K, cm; nie spełnia on obecnych standardów ochrony cieplnej ściana piwnic ściana przy gruncie i ściana zewnętrzna piwnic to przegroda betonowa o grubości około 44 cm, tynkowana stan techniczny przegrody zadowalający; współczynnik przenikania ciepła dla ścian zew. oszacowano na poziomie 1,9 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej, dla ścian przy gruncie około 1,2 W/m 2 K dach/stropodach stropodach niewentylowany, dwuspadowy, kryty papą; elementy konstrukcyjne to strop gęstożebrowy z wypełnieniem z pustaków oraz deskowanie współczynnik przenikania ciepła oszacowano na poziomie 0,91 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej strop zewnętrzny strop gęstożebrowy z wypełnieniem z pustaków Akermana, bez izolacji współczynnik przenikania ciepła oszacowano na poziomie 1,4 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej okna zewnętrzne drzwi zewnętrzne okna zewnętrzne pcv z szyba zespoloną; występują również okna drewniane z podwójnym przeszkleniem drzwi zewnętrzne pcv okna pcv w dobrym stanie technicznym - współczynnik przenikania ciepła 1,6 W/m 2 K, okna drewniane kondygnacji nadziemnych w złym stanie technicznym - współczynnik przenikania ciepła 3,2 W/m 2 K, okna drewniane piwnic w bardzo złym stanie technicznym - współczynnik przenikania ciepła 4,0 W/m 2 K, drzwi pcv w dobrym stanie technicznym - współczynnik przenikania ciepła 2,5 W/m2K Segment D Typ przegrody Opis Ocena stanu technicznego ściana zewnetrzna przegrody wykonane w technologi tradycyjnej, murowane z cegły pełnej; grubość przegród zmienna w zależności od kondygnacji: parter około 45 cm, 1 piętro, poddasze około 41 cm; stan techniczny przegród zadowalający; współczynnik przenikania ciepła: ściany parteru - 1,3 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej ściana 1 piętra, poddasza - 1,43 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej ściana piwnic ściany przy gruncie i ściany zewnętrzne piwnic murowane z cegły pełnej o grubości około 56 cm, tynkowane stan techniczny przegrody zadowalający; współczynnik przenikania ciepła dla ścian zew. oszacowano na poziomie 1,12 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej, dla ścian przy gruncie około 0,8 W/m 2 K strop nad ostatnią kondygnacją strop gęstożebrowy z wypełnieniem z pustaków Akermana, z izolacją w postaci polepy współczynnik przenikania ciepła dla ścian zew. oszacowano na poziomie 1,53 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej dach/stropodach okna zewnętrzne drzwi zewnętrzne dach czterospadowy, o konstrukcji z płyt żelbetowych, kryty papą okna zewnętrzne drewniane, skrzynkowe oraz pojedyncze okna pcv drzwi zewnętrzne aluminiowe z przeszkleniem współczynnik przenikania ciepła oszacowano na poziomie 3,5 W/m 2 K okna pcv w dobrym stanie technicznym - współczynnik przenikania ciepła 1,6 W/m2K, okna drewniane, skrzynkowe w złym stanie technicznym - współczynnik przenikania ciepła 3,2 W/m 2 K, okna drewniane piwnic w bardzo złym stanie technicznym - współczynnik przenikania ciepła 4,0 W/m 2 K, drzwi aluminiowe w złym stanie technicznym - współczynnik przenikania ciepła 5,1 W/m 2 K 27

29 Segment E Typ przegrody Opis Ocena stanu technicznego ściana zewnetrzna przegroda wykonana w technologi tradycyjnej, murowana z cegły pełnej; grubość przegrody około 46 cm; ściana szczytowa od strony budynku C o grubości około 30 cm stan techniczny przegrody zadowalający - brak większych ubytków tynku, zawilgoceń; dla ściany 46 cm współczynnik przenikania ciepła oszacowano na poziomie 1,3 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej; dla ściany 30 cm współczynnik przenikania ciepła oszacowano na poziomie 1,75 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej ściana piwnic ściany przy gruncie i ściany zewnętrzne piwnic murowane z cegły pełnej o grubości około 46 cm, tynkowane stan techniczny przegrody zadowalający - brak większych ubytków tynku, zawilgoceń; współczynnik przenikania ciepła dla ścian zew. oszacowano na poziomie 1,3 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej, dla ścian przy gruncie około 1,18 W/m 2 K dach/stropodach stropodach dwuspadowy, kryty papą; elementy konstrukcyjne to strop gęstożebrowy z wypelnieniem z pustaków oraz płyty żelbetowe współczynnik przenikania ciepła oszacowano na poziomie 1,2 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej okna zewnętrzne drzwi zewnętrzne okna zewnętrzne drewniane oraz pojedyncze okna pcv drzwi zewnętrzne drewniane i pcv z przeszkleniem okna pcv w dobrym stanie technicznym - współczynnik przenikania ciepła 1,6 W/m 2 K, okna drewniane w złym stanie technicznym - współczynnik przenikania ciepła 3,2 W/m 2 K, drzwi drewniane w złym stanie technicznym - współczynnik przenikania ciepła 5,1 W/m 2 K, drzwi pcv w dobrym stanie technicznym - współczynnik przenikania ciepła 2,5 W/m 2 K Segment F - obiekt po termomodernizacji Typ przegrody Opis Ocena stanu technicznego ściana zewnetrzna przegrody wykonane w technologi tradycyjnej, stan techniczny przegród dobry; murowane z cegły pełnej; grubość około 42 cm, współczynnik przenikania ciepła 0,27 W/m 2 K, docieplone - dodatkowa warstwa styropianu 12 cm; ściany ostatniej kondygnacji: współczynnik przenikania ciepła ściany ostatniej kondygnacji (dobudowanej) z płyt 0,22 W/m2K, warstwowych ściana piwnic ściany przy gruncie i ściany zewnętrzne piwnic to przegrody betonowe o grubości około 46 cm, docieplone - dodatkowa warstwa styropianu 12 cm stan techniczny przegrody dobry; współczynnik przenikania ciepła dla ścian zew. oszacowano na poziomie 0,28 W/m 2 K dach/stropodach stropodach o konstrukcji stalowej z płytami warstwowmi; współczynnik przenikania ciepła oszacowano na poziomie 0,195 W/m 2 K okna zewnętrzne okna zewnętrzne pcv i aluminiowe nowe z szyba zespoloną; okna pcv w dobrym stanie technicznym - współczynnik przenikania ciepła 1,6 W/m 2 K, okna aluminiowe w dobrym stanie technicznym - współczynnik przenikania ciepła 1,8 W/m 2 K, drzwi zewnętrzne drzwi zewnętrzne pcv drzwi pcv w dobrym stanie technicznym - współczynnik przenikania ciepła 2,5 W/m 2 K 28

30 ŁĄCZNIKI Typ przegrody Opis Ocena stanu technicznego ściana zewnętrzna przegroda żelbetowa o grubości około 30 cm z wrastwą izolacji w postaci wełny mineralnej stan techniczny przegrody zadowalający; współczynnik przenikania ciepła oszacowano na poziomie 0,76 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej; strop zewnętrzny strop zewnętrzny żelbetowy izolowany warstwą wełny mineralnej, przegroda o grubości około 30 cm stan techniczny przegrody zadowalający; współczynnik przenikania ciepła oszacowano na poziomie 0,43 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej stropodach stropodach żelbetowy izolowany warstwą wełny mineralnej, kryty papą współczynnik przenikania ciepła oszacowano na poziomie 0,45 W/m 2 K, nie spełnia on obecnych standardów ochrony cieplnej okna zewnętrzne zastosowano pojedyncze przeszklenia o dużej powierzchnize szkła zbrojonego przeszklenie w złym stanie technicznym - współczynnik przenikania ciepła 4,5 W/m 2 K, ŁĄCZNIK NA POZIOMIE PIWNIC Typ przegrody Opis Ocena stanu technicznego ściana zewnętrzna/ściana przy gruncie przegrody wykonane w technologi tradycyjnej, murowane z cegły pełnej; grubość około 35 cm stan techniczny przegród zły; współczynnik przenikania ciepła 1,6 W/m 2 K, dla ściany przy gruncie 1,08 W/m 2 K strop strop o konstrukcji żelbetowej, izolowany, warstwa wierzchnia w formie posadzki betonowej; współczynnik przenikania ciepła oszacowano na poziomie 0,96 W/m 2 K okna zewnętrzne okna zewnętrzne drewniane; okna drewniane w złym stanie technicznym - współczynnik przenikania ciepła 4,0 W/m 2 K, drzwi zewnętrzne drzwi zewnętrzne drewniane drzwi drewniane w złym stanie technicznym - współczynnik przenikania ciepła 5,1 W/m 2 K 29

31 2. System grzewczy Budynek zasilany w ciepło z węzła cieplnego znajdującego się w piwnicy budynku F o mocy 1300 kw. Wymienniki typu JAD bez obudowy. Przewody instalacji w złym stanie technicznym, wykonane z rur stalowych z ubytkami w izolacji. W szpitalu występują grzejniki żeliwne członowe, żebrowane typu Faviera oraz częściowo płytowe. W zawory termostatyczne wyposażone jedynie grzejniki płytowe. 3. System zaopatrzenia w c.w.u. Ciepła woda użytkowa przygotowywana centralnie w węźle ciepłowniczym. Przewody stalowe, stan przewodów i izolacji zły. W części zmodernizowanej instalacja w dobrym stanie technicznym. 4. Oświetlenie wbudowane W budynku zainstalowano oprawy ze świetlówkami liniowymi typu T8. Ok. 60% opraw jest wyeksploatowanych lub uszkodzonych. W jednej oprawie zainstalowane jest od 1 do 4 świetlówek o mocy od 18W do 356W każda. Dodatkowo pomieszczenia oświetlane są świetlówkami kompaktowymi o mocy 26W i 11W oraz żarówkami tradycyjnymi o mocy 40, 60 i 75W. Oświetlenie rozmieszczone jest na wysokości około 3 m. Zbiorcze zestawienie oceny stanu istniejącego budynku i możliwości poprawy zawiera poniższa tabela. Lp. 1 1 Przegrody zewnętrzne mające niezadowalające wartości docieplenie przegród od strony zewnętrznej - współczynnika ściany zewnętrzne przenikania ciepła U: R 5,0 [m 2 K/W] - stropodach, strop zewnętrzny, strop nad ost. kondygnacją R 6,7 [m 2 K/W] - ściany wewnętrzne między użytkowymi pomieszczeniami bez zmian - poddasza podłogi na a nieogrzewanym gruncie strychem bez zmian - strop nad piwnicą bez zmian 2 Stolarka 3 Charakterystyka stanu istniejącego - Okna drewniane i aluminiowe Możliwości i sposób poprawy Okna PCV bez zmian - Drzwi zewnętrzne stare Wentylacja - grawitacyjna - mechaniczna wymiana okien na nowe, szczelne wymiana drzwi na nowe wymiana starych nieszczelnych okien i drzwi bez zmian 4 Instalacja ciepłej wody użytkowej ciepła woda przygotowywana centralnie w węźle montaż układu kolektorów słonecznych oraz wymiana starych rurociągów rozprowadzających 5 System grzewczy ogrzewanie centralne - węzeł cieplny kompleksowa modernizacja systemu grzewczego polegająca na montażu nowej wymiennikowni, wymianie starych rurociągów na nowe z izolacją, montażu armatury (regulator ciśnienia, automatyczne odpowietrzanie itp.), wymianie grzejników członowych i Faviera na nowe, montażu zaworów termostatycznych 30

32 Załącznik 3 Aktualnie obowiązujące umowy z dostawcami nośników energii ciepło sieciowe energia elektryczna 31

33 32

34 33

35 34

36 35

37 36

38 37

39 38

40 39

41 40

42 41

43 42

44 43

45 44

46 45

47 46

48 47

49 48

50 49

51 50

52 51

53 52

54 53

55 54

56 55

57 56

58 57

59 58

60 59

61 Załącznik 4 Obliczenie opłat za aktualnie dostarczane nośniki energii Kalkulacja składnika zmiennego i stałego kosztu ciepła dla c.w.u. Dostawca energii - ENEA S.A. i TAURON Dystrybucja S.A. taryfa B21 cena netto VAT cena brutto opł. za zużycie - o zz 0,2583 zł/kwh 23% 0,3177 zł/kwh opł. sieciowa zmienna i jakościowa - o zj 325 zł/kwh 23% 400 zł/kwh składnik stały opł. sieciowej - o ss 7,00 zł/kw/mies. 23% 8,61 zł/kw/mies. Stawka opłaty końcowej - o sk 2,63 zł/kw/mies. 23% 3,23 zł/kw/mies. Opł. abonamentowa - Ab 195,32 zł/mies. 23% 240,24 zł/mies. Opłaty brutto: Opłata zmienna za energię el. O ze = (o zz + o zs + o zj ) *277,8 = Opłata zmienna za energię el. O ze = (o zz + o zs + o zj ) = Opłata za moc zamówioną O ze = (o ss + o sp ) = Opłata stała O me = Ab = 99,36 zł/gj 357,68 zł/mwh 11,84 zł/kw/mies. 240,24 zł/mies. Kalkulacja składnika zmiennego i stałego kosztu ciepła sieciowego Dostawca ciepła - PEC Sp. z o.o. grupa taryfowa AP cena netto VAT cena brutto opł. za ciepło - o zc 20,80 zł/gj 23% 25,58 zł/gj opł. za przesył zmienna (PEC)- o zp 8,97 zł/gj 23% 11,03 zł/gj opł. za przesył zmienna (ZPEC)- o zp 2,84 zł/gj 23% 3,49 zł/gj opł. za przesył stała (PEC) - o sp 1808,39 zł/mw/mies. 23% 2224,32 zł/mw/mies. opł. za przesył stała (ZPEC) - o sp 847,68 zł/mw/mies. 23% 1042,65 zł/mw/mies. opł. za moc zamówioną - o sm 8782,87 zł/mw/mies. 23% 10802,93 zł/mw/mies. Opłata zmienna za ciepło O z = o zc + o zp = Opłata stała za moc zamówioną i przesył ciepła O s = o sm + o sp = 40,11 zł/gj 14069,90 zł/mw/mies. 60

62 ZAŁĄCZNIK 5 CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU BUDYNEK OCENIANY - PRZED MODERNIZACJĄ PP_BUDYNEK_OCENIANY RODZAJ BUDYNKU CAŁOŚĆ/CZĘŚĆ BUDYNKU Budynek wolnostojący Całość budynku ADRES BUDYNKU Ruda Śląska - Godula, ul. Wincentego Lipa 2, Ruda Śląska 0 LICZBA LOKALI 294 LICZBA UŻYTKOWNIKÓW POWIERZCHNIA CAŁKOWITA ,1 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA CHŁODZONA POWIERZCHNIA UŻYTKOWA CHŁODZONA POWIERZCHNIA MIESZKALNA O REGULOWANEJ TEMPERATURZE POWIERZCHNIA MIESZKALNA UŻYTKOWA POWIERZCHNIA MIESZKALNA UŻYTKOWA O REGULOWANEJ TEMPERATURZE POWIERZCHNIA NIEMIESZKALNA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA NIEMIESZKALNA UŻYTKOWA ,7 POWIERZCHNIA NIEMIESZKALNA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 KUBATURA CAŁKOWITA ,4 KUBATURA O REGULOWANEJ TEMPERATURZE ,2 KUBATURA OGRZEWANEJ CZĘŚCI BUDYNKU, POMNIEJSZONA O PODCIENIA, BALKONY, LOGGIE, GALERIE ITP., LICZONA PO OBRYSIE ZEWNĘTRZNYM SUMA PÓL POWIERZCHNI WSZYSTKICH PRZEGRÓD BUDYNKU, ODDZIELAJĄCYCH CZĘŚĆ OGRZEWANĄ BUDYNKU OD POWIETRZA ZEWNĘTRZNEGO, GRUNTU I PRZYLEGŁYCH POMIESZCZEŃ NIEOGRZEWANYCH, LICZONA PO OBRYSIE ZEWNĘTRZNYM ,7 A ,9 0,20 WSKAŹNIK ZWARTOŚCI BUDYNKU OSŁONA BUDYNKU stropodach - łącznik U = 0,447 W/(m2 K) ściana zew. łącznik U = 0,762 W/(m2 K) ściana zew. łącznik - filar U = 2,574 W/(m2 K) strop zewnętrzny - łącznik U = 0,431 W/(m2 K) stropodach - łącznik U = 0,447 W/(m2 K) A-ściana zew, 55 cm U = 1,134 W/(m2 K) B-ściana zew, 30 cm U = 2,440 W/(m2 K) B-ściana zew, 44 cm U = 1,932 W/(m2 K) B-Stropodach U = 0,290 W/(m2 K) A-Stropodach U = 1,061 W/(m2 K) C-Stropodach U = 0,908 W/(m2 K) strop zewnętrzny - C U = 1,402 W/(m2 K) D-ściana piwnic, 56 cm U = 1,117 W/(m2 K) E-ściana zew, 46 cm U = 1,307 W/(m2 K) F-ściana zew, 42 cm U = 0,266 W/(m2 K) F-kondygnacja dobudowana, stropodach U = 0,194 W/(m2 K) A-Okno zew. aluminiowe U = 3,200 W/(m2 K) B-Okno zew. pcv U = 1,600 W/(m2 K) F-Okno zew. pcv U = 1,600 W/(m2 K) E-okno zew. drewniane U = 3,200 W/(m2 K) Drzwi zewnętrzne pcv U = 2,500 W/(m2 K) Drzwi zewnętrzne stalowe U = 5,100 W/(m2 K) DANE KLIMATYCZNE III STREFA KLIMATYCZNA -2 PROJEKTOWA TEMPERATURA ZEWNĘTRZNA 7,6 ŚREDNIA ROCZNA TEMPERATURA ZEWNĘTRZNA Katowice STACJA METEOROLOGICZNA PROJEKTOWE STRATY CIEPŁA NA OGRZEWANIE BUDYNKU Φ PROJEKTOWA STRATA CIEPŁA PRZEZ PRZENIKANIE Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro [W] ,1 strona 1 z 15 61

63 PROJEKTOWA WENTYLACYJNA STRATA CIEPŁA CAŁKOWITA PROJEKTOWA STRATA CIEPŁA Φ NADWYŻKA MOCY CIEPLNEJ PROJEKTOWE OBCIĄŻENIE CIEPLNE BUDYNKU [W] ,4 [W] ,5 [W] [W] ,8 WSKAŹNIKI I WSPÓŁCZYNNIKI STRAT CIEPŁA 60,6 20,6 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 2 z 15 62

64 PARAMETRY PRZEGRÓD BUDOWLANYCH PRZEGRODY PP_PRZEGRODY PP_PRZEGRODY_WIELOWARSTWOWE L.P. SYMBOL OPIS RODZAJ WT A-DP A-Dach przybudówka Dach 0,248 0,287 57,82 2 A-SG55 A-ściana grunt, 55 cm Ściana zewnętrzna przy 1,075 0, ,94 gruncie 3 A-SP55 A-ściana piwnic, 55 cm Ściana zewnętrzna 1,649 0,747 69,50 4 A-STD A-strop (ciepło w dół) Strop ciepło do dołu 1,535 0, ,70 5 A-STG A-strop Strop ciepło do góry 1,955 0, ,30 6 A-STRD A-Stropodach Stropodach 1,061 0, ,07 niewentylowany 7 A-SWP A-ściana wew, przybudówka Ściana wewnętrzna 0,865 32,21 8 A-SZ55 A-ściana zew, 55 cm Ściana zewnętrzna 1,134 0, ,78 9 A-SZM A-ściana zew, maszynownia Ściana zewnętrzna 1, ,88 10 A-SZP A-ściana zew, przybudówka Ściana zewnętrzna 0,246 0,345 45,53 11 B-SG46 B-ściana grunt, 46 cm Ściana zewnętrzna przy 1,169 0, ,17 gruncie 12 B-SP35 B-ściana piwnic, 35 cm Ściana zewnętrzna 2,209 0,747 38,33 13 B-SP44 B-ściana piwnic, 44 cm Ściana zewnętrzna 1,916 0,747 16,26 14 B-STD B-strop Strop ciepło do dołu 1, ,00 15 B-STG B-strop Strop ciepło do góry 1,955 0, ,33 16 B-STRD B-Stropodach Stropodach 0,290 0, ,59 niewentylowany 17 B-SZ30 B-ściana zew, 30 cm Ściana zewnętrzna 2,440 0, ,22 18 B-SZ44 B-ściana zew, 44 cm Ściana zewnętrzna 1,932 0, ,47 19 C-SG44 C-ściana grunt, 44 cm Ściana zewnętrzna przy 1,180 0,747 21,70 gruncie 20 C-SP44 C-ściana piwnic, 44 cm Ściana zewnętrzna 1,916 0,345 66,93 21 C-STD C-strop Strop ciepło do dołu 1,535 96,00 22 C-STG C-strop Strop ciepło do góry 1, ,88 23 C-STRD C-Stropodach Stropodach 0,908 0, ,38 niewentylowany 24 C-STRZ strop zewnętrzny - C Strop zewnętrzny 1,402 0, ,09 25 C-SZ44 C-ściana zew, 44 cm Ściana zewnętrzna 1,353 0, ,28 26 D-D D-Dach Dach 3, ,06 27 D-S1P41 D-ściana 1p, poddasze, 41 cm Ściana zewnętrzna 1,428 0, ,63 28 D-SG100 D-ściana grunt, 100 cm Ściana zewnętrzna przy 0,543 0,747 21,12 gruncie 29 D-SG56 D-ściana grunt, 56 cm Ściana zewnętrzna przy 0,803 0,747 53,04 gruncie 30 D-SP56 D-ściana piwnic, 56 cm Ściana zewnętrzna 1,117 0, ,56 31 D-SPAR46 D-ściana parter, 46 cm Ściana zewnętrzna 1,307 0, ,23 32 D-STD D-strop Strop ciepło do dołu 1, ,00 33 D-STG D-strop Strop ciepło do góry 1, ,10 34 D-STPOD Strop pod nieogrz. poddaszem Strop pod nieogrz. 1,537 0, ,08 poddaszem 35 DWPCV Drzwi wewnętrzne pcv Drzwi wewnętrzne 1,400 5,46 36 E-SG46 E-ściana grunt, 46 cm Ściana zewnętrzna przy 1,180 0,747 46,35 gruncie 37 E-SP30 E-ściana piwnic, 30 cm Ściana zewnętrzna 1,754 0,747 11,22 38 E-SP46 E-ściana piwnic, 46 cm Ściana zewnętrzna 1,307 0, ,41 39 E-STD E-strop Strop ciepło do dołu 1, ,00 40 E-STG E-strop Strop ciepło do góry 1, ,00 41 E-STRD E-Stropodach Stropodach wentylowany 1,197 0, ,50 42 E-S-WIN E-Stropodach Stropodach 1,457 0,287 18,51 niewentylowany 43 E-SZ30 E-ściana zew, 30 cm Ściana zewnętrzna 1,754 0,345 23,84 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 3 z 15 63

65 L.P. SYMBOL OPIS RODZAJ WT E-SZ46 E-ściana zew, 46 cm Ściana zewnętrzna 1,307 0, ,31 45 E-WINDA E-ściana zew, 40 cm Ściana zewnętrzna 1,455 0,345 89,32 46 F-3 F-kondygnacja dobudowana Ściana zewnętrzna 0,216 0, ,38 47 F-3STD F-kondygnacja dobudowana, Stropodach 0,194 0, ,96 stropodach niewentylowany 48 F-3STRZ F-kondygnacja dobudowana, Strop zewnętrzny 0,214 0, ,00 strop zew 49 F-SG46 F-ściana grunt, 46 cm Ściana zewnętrzna przy 1,180 0, ,85 gruncie 50 F-SP46 F-ściana piwnic, 46 cm Ściana zewnętrzna 0,283 0, ,68 51 F-STD F-strop Strop ciepło do dołu 1, ,00 52 F-STG F-strop Strop ciepło do góry 1, ,00 53 F-SZ42 F-ściana zew, 42 cm Ściana zewnętrzna 0,266 0, ,62 54 PG Podłoga na gruncie Podłoga na gruncie 0,375 0,517 52,81 55 PP Podłoga w piwnicy Podłoga w piwnicy 0,375 0, ,41 56 SDŁ stropodach - łącznik Stropodach 0,447 0, ,56 niewentylowany 57 STRŁ strop zewnętrzny - łącznik Strop zewnętrzny 0,431 0, ,49 58 STRŁP strop - łącznik, piwnica Dach 0, ,10 59 SZŁ ściana zew. łącznik Ściana zewnętrzna 0,762 0, ,43 60 SZŁ2 ściana zew. łącznik - filar Ściana zewnętrzna 2,574 0,345 26,32 61 SZŁ2P ściana zew. łącznik piwnica Ściana zewnętrzna 1,605 0, ,74 62 SZŁP ściana zew. łącznik piwnica Ściana zewnętrzna przy gruncie OKNA I DRZWI 1,081 0,747 PP_PRZEGRODY_TYPOWE L.P. SYMBOL OPIS WT ,84 1 A-OALU A-Okno zew. aluminiowe 0,67 3,000 2,070 38,40 2 A-OD A-Okno zew. drewniane 0,75 2,600 2, ,42 3 A-OP A-okno piwnica 0,75 2,600 2,990 29,80 4 A-OPCV A-Okno zew. pcv 0,67 1,600 2, ,90 5 B-OP B-okno piwnica 0,85 5,000 2,990 18,04 6 B-OPCV B-Okno zew. pcv 0,67 1,600 2, ,62 7 C-OD C-okno zew. drewniane 0,75 2,600 2,070 44,23 8 C-OP C-okno piwnica 0,75 2,600 2,990 18,40 9 C-OPCV C-Okno zew. pcv 0,67 1,600 2,070 58,80 10 D-OD D-okno zew. drewniane 0,75 2,600 2,070 7,00 11 D-OP D-okno piwnica 0,75 2,600 2,990 39,48 12 D-OPCV D-Okno zew. pcv 0,67 1,600 2,070 14,40 13 D-OS D-okno zew. skrzynkowe 0,75 2,600 2, ,80 14 DZA Drzwi zewnętrzne aluminiowe 0,85 5,100 2,990 29,30 15 DZD Drzwi zewnętrzne drewniane 0,85 2,500 2,990 6,64 16 DZPCV Drzwi zewnętrzne pcv 0,67 1,400 2,990 16,90 17 DZS Drzwi zewnętrzne stalowe 0,85 5,100 2,990 3,20 18 E-OD E-okno zew. drewniane 0,75 2,600 2, ,41 19 E-OP E-okno zew. drewniane, przyziemie 0,75 2,600 2,990 70,69 20 E-OPCV E-Okno zew. pcv 0,67 1,600 2,070 8,40 21 F-OALU F-Okno zew. aluminiowe nowe 0,67 1,600 2, ,85 22 F-OPCV F-Okno zew. pcv 0,67 1,600 2, ,70 23 OŁ Okno zew. - łącznik 0,85 5,000 2, ,02 24 OŁP Okno - łącznik piwnica 0,75 2,600 4,46 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 4 z 15 64

66 OGRZEWANIE I WENTYLACJA PP_OGRZEWANIE PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,4 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,3 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,4 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,9 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,7 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,7 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 OPIS SYSTEMU OGRZEWANIA Budynek zasilany jest w ciepło z węzła cieplnego usytuowanego w piwnicy budynku F. Wymiennik stanowi własność inwestora. Węzeł zasilany jest z miejskiej sieci ciepłowniczej PEC Sp. z o.o. w Rudzie Śląskiej. Instalacja wewnętrzna c.o. dwururowa, pompowa. SYSTEM INSTALACJI OGRZEWANIA I WENTYLACJI NATURALNEJ PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,4 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,3 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,4 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,9 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,7 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,7 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 90/70 PARAMETRY PRACY NOŚNIK ENERGII KOŃCOWEJ SYSTEMY CIEPŁOWNICZE LOKALNE - ciepło z ciepłowni węglowej WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ NA WYTWORZENIE I DOSTARCZENIE NOŚNIKA ENERGII LUB ENERGII DO BUDYNKU 1,30 RODZAJ ŹRÓDŁA CIEPŁA WĘZEŁ CIEPLNY KOMPAKTOWY - bez obudowy - powyżej 300 kw ŚREDNIA SEZONOWA SPRAWNOŚĆ WYTWORZENIA NOŚNIKA CIEPŁA Z ENERGII DOSTARCZONEJ DO GRANICY BILANSOWEJ BUDYNKU 0,95 LOKALIZACJA ŹRÓDŁA CIEPŁA OGRZEWANIE CENTRALNE WODNE - z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku - bez izolacji na przewodach, armaturze i urządzeniach - w pomieszczeniach nieogrzewanych ŚREDNIA SEZONOWA SPRAWNOŚĆ TRANSPORTU NOŚNIKA CIEPŁA W OBRĘBIE BUDYNKU 0,90 RODZAJ INSTALACJI OGRZEWANIE WODNE - grzejniki członowe/płytowe - regulacja centralna - bez regulacji miejscowej ŚREDNIA SEZONOWA SPRAWNOŚĆ REGULACJI I WYKORZYSTANIA CIEPŁA W OBRĘBIE BUDYNKU 0,85 PARAMETRY ZASOBNIKA BUFOROWEGO I JEGO USYTUOWANIE BRAK ZASOBNIKA BUFOROWEGO ŚREDNIA SEZONOWA SPRAWNOŚĆ AKUMULACJI CIEPŁA W ELEMENTACH POJEMNOŚCIOWYCH SYSTEMU GRZEWCZEGO 1,00 0,73 ŚREDNIA SEZONOWA SPRAWNOŚĆ CAŁKOWITA INSTALACJI PP_OGRZEWANIE_URZADZENIA URZĄDZENIA POMOCNICZE Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 5 z 15 65

67 POMPY OBIEGOWE 0,25 ŚREDNIA MOC JEDNOSTKOWA POMP OBIEGOWYCH [h/rok] ŚREDNI CZAS DZIAŁANIA POMP OBIEGOWYCH CIEPŁA WODA UŻYTKOWA PP_CIEPLA_WODA PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,8 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,6 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,6 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,0 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,7 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,2 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 OPIS SYSTEMU CIEPŁEJ WODY Ciepła woda użytkowa przygotowywana centralnie w węźle ciepłowniczym. Przewody stalowe, stan przewodów i izolacji zły. W części zmodernizowanej instalacja w dobrym stanie technicznym. Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 6 z 15 66

68 SYSTEM INSTALACJI CIEPŁEJ WODY PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,8 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,6 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,6 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,0 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,7 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,2 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 NOŚNIK ENERGII KOŃCOWEJ SYSTEMY CIEPŁOWNICZE LOKALNE - ciepło z ciepłowni węglowej WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ NA WYTWORZENIE I DOSTARCZENIE NOŚNIKA ENERGII LUB ENERGII DO BUDYNKU 1,30 RODZAJ ŹRÓDŁA CIEPŁA Węzeł cieplny kompaktowy - bez obudowy - ogrzewanie i ciepła woda ŚREDNIA SEZONOWA SPRAWNOŚĆ WYTWORZENIA NOŚNIKA CIEPŁA Z ENERGII DOSTARCZONEJ DO GRANICY BILANSOWEJ BUDYNKU 0,96 LOKALIZACJA ŹRÓDŁA CIEPŁA I RODZAJ INSTALACJI CENTRALNE PRZYGOTOWANIE - obiegi izolowane - duże instancje powyżej 100 punktów poboru ŚREDNIA SEZONOWA SPRAWNOŚĆ TRANSPORTU CIEPŁEJ WODY W OBRĘBIE BUDYNKU 0,50 PARAMETRY ZASOBNIKA CIEPŁEJ WODY Zasobnik w systemie wg standardu budynku niskoenergetycznego ŚREDNIA SEZONOWA SPRAWNOŚĆ AKUMULACJI CIEPŁEJ WODY W ELEMENTACH POJEMNOŚCIOWYCH SYSTEMU CIEPŁEJ WODY 0,83 1,00 ŚREDNIA SEZONOWA SPRAWNOŚĆ WYKORZYSTANIA 0,40 ŚREDNIA SEZONOWA SPRAWNOŚĆ CAŁKOWITA INSTALACJI PP_CIEPLA_WODA_URZADZENIA URZĄDZENIA POMOCNICZE POMPY CYRKULACYJNE 8 ŚREDNIA MOC JEDNOSTKOWA POMP CYRKULACYJNYCH ŚREDNI CZAS DZIAŁANIA POMP CYRKULACYJNYCH [h/rok] POMPA ŁADUJĄCA ZASOBNIK 0,15 ŚREDNIA MOC JEDNOSTKOWA POMP ŁADUJĄCYCH ZASOBNIK ŚREDNI CZAS DZIAŁANIA POMP ŁADUJĄCYCH ZASOBNIK [h/rok] 500 PP_CIEPLA_WODA_UZYTKOWANIE UŻYTKOWANIE INSTALACJI JEDNOSTKOWE DOBOWE ZUŻYCIE C.W.U. W ZALEŻNOŚCI OD RODZAJU BUDYNKU (RODZAJ: SZPITALE) LICZBA JEDNOSTEK ODNIESIENIA (JEDNOSTKA: ŁÓŻKO) 81,3 294 CZAS UŻYTKOWANIA [doba] 365 PRZERWY URLOPOWE I WYJAZDY [%] 1 TEMPERATURA CIEPŁEJ WODY W ZAWORZE CZERPALNYM 55,0 TEMPERATURA ZIMNEJ WODY 1 1,00 CHŁODZENIE PP_CHLODZENIE BRAK CHŁODZONYCH POMIESZCZEŃ Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 7 z 15 67

69 OŚWIETLENIE PP_OSWIETLENIE PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ , ,0 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,0 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 OPIS SYSTEMU OŚWIETLENIA W budynku zainstalowano oprawy ze świetlówkami liniowymi typu T8. Ok. 60% opraw jest wyeksploatowanych lub uszkodzonych. W jednej oprawie zainstalowane jest od 1 do 4 świetlówek o mocy od 18W do 56W każda. Dodatkowo pomieszczenia oświetlane są świetlówkami kompaktowymi o mocy 26W i 11W oraz żarówkami tradycyjnymi o mocy 40, 60 i 75W. SYSTEM INSTALACJI OŚWIETLENIOWEJ PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,0 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,0 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,0 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 MOC JEDNOSTKOWA OPRAW OŚWIETLENIA (TYP BUDYNKU: SZPITALE - KLASA A (ST. PODSTAWOWY)) 12,5 CZAS UŻYTKOWANIA OŚWIETLENIA (TYP BUDYNKU: SZPITALE) WSPÓŁCZYNNIK UWZGLĘDNIAJĄCY NIEOBECNOŚĆ UŻYTKOWNIKÓW (TYP BUDYNKU: SZPITALE - REGULACJA RĘCZNA (CZĘŚCIOWO AUTOMATYCZNA)) WSPÓŁCZYNNIK UWZGLĘDNIAJĄCY WYKORZYSTANIE ŚWIATŁA DZIENNEGO (TYP BUDYNKU: SZPITALE - REGULACJA RĘCZNA) WSPÓŁCZYNNIK UTRZYMANIA POZIOMU NATĘŻENIA OŚWIETLENIA (SPOSÓB REGULACJI: BRAK REGULACJI NATĘŻENIA OŚWIETLENIA) WSPÓŁCZYNNIK UWZGLĘDNIAJĄCY OBNIŻENIE NATĘŻENIA OŚWIETLENIA DO POZIOMU WYMAGANEGO [h/rok] 3 00 [h/rok] ,8 1,0 MF 1,00 1,00 ELEKTRYCZNOŚĆ PP_ELEKTRYCZNOSC UDZIAŁ [%] URZĄDZENIA POMOCNICZE SYSTEMU OGRZEWANIA URZĄDZENIA POMOCNICZE SYSTEMU WENTYLACJI , , ,4 2, , , ,6 1,0 SYSTEM OŚWIETLENIA , , ,0 96,0 SUMA , , ,0 10 URZĄDZENIA POMOCNICZE SYSTEMU CIEPŁEJ WODY OPIS SYSTEMU ELEKTRYCZNOŚCI SYSTEM INSTALACJI ELEKTRYCZNEJ PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,7 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,7 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,0 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 NOŚNIK ENERGII KOŃCOWEJ ENERGIA ELEKTRYCZNA - produkcja mieszana WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ NA WYTWORZENIE I DOSTARCZENIE NOŚNIKA ENERGII LUB ENERGII DO BUDYNKU Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro 3,00 strona 8 z 15 68

70 ZESTAWIENIE NOŚNIKÓW ENERGII KOŃCOWEJ PP_NOSNIKI_ENERGII NOŚNIK ENERGII KOŃCOWEJ SYSTEMY CIEPŁOWNICZE LOKALNE - ciepło z ciepłowni węglowej OGRZEWANIE , , , , , ,2 BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI , , , , , ,6 BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI , , ,8 URZĄDZENIA POMOCNICZE , , ,4 Z URZĄDZENIAMI POMOCNICZYMI , , ,4 BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI WENTYLACJA MECHANICZNA CIEPŁA WODA UŻYTKOWA BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI CHŁODZENIE OŚWIETLENIE WBUDOWANE BEZ URZĄDZEŃ POMOCNICZYCH RAZEM NOŚNIK ENERGII KOŃCOWEJ ENERGIA ELEKTRYCZNA - produkcja mieszana OGRZEWANIE BEZ URZĄDZEŃ POMOCNICZYCH WENTYLACJA MECHANICZNA CIEPŁA WODA UŻYTKOWA URZĄDZENIA POMOCNICZE , , ,6 Z URZĄDZENIAMI POMOCNICZYMI , , ,6 BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI , , , , , ,0 BEZ URZĄDZEŃ POMOCNICZYCH CHŁODZENIE OŚWIETLENIE WBUDOWANE BEZ URZĄDZEŃ POMOCNICZYCH RAZEM STATYSTYKA POMIESZCZEŃ L.P. 1 TYP POMIESZCZENIA PP_POMIESZCZENIA OGRZEWANE Korytarz ILOŚĆ 2 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro 2 162,8 563,3 strona 9 z 15 69

71 L.P. TYP POMIESZCZENIA OGRZEWANE ILOŚĆ 2 Piwnica 1 8,9 79,7 199,3 3 Piwnica 6 16, , ,4 4 Piwnica 5 Pokój ,0 85,9 236, , ,2 Pom. pomocnicze bez okna 2-9,9 225,5 338,5 Pom. pomocnicze z oknem 2-6,9 80,2 184,5 STRUKTURA POMIESZCZEŃ WG POWIERZCHNI PP_POMIESZCZENIA_WYKRES_WG_A STRUKTURA POMIESZCZEŃ WG KUBATURY PP_POMIESZCZENIA_WYKRES_WG_V SEZONOWE ZUŻYCIE ENERGII NA OGRZEWANIE PP_ZUZYCIE_ENERGII PP_ZUZYCIE_ENERGII_BILANS_TAB BILANS ENERGII W SEZONIE - OGRZEWANIE MIESIĄC Styczeń 31-1,9 964,24 52,00 59,09 638,03 1, ,52 272, ,49 1, ,49 Luty 28-2,4 891,34 48,04 54,93 589,86 1, ,18 246, ,01 1, ,01 Marzec 31 3,0 742,80 40,53 42,20 490,81 0, ,42 272,37 768,52 1, ,17 Kwiecień 28 8,2 491,59 27,39 23,56 323,79 0, ,54 263,59 293,72 0, ,91 Maj 0 13,4 277,32 15,82 8,51 178,93 0, ,04 272,37 40, ,14 Czerwiec 0 16,0 156,76 8,67 0,57 97,84 0, ,58 263,59 9, Lipiec 0 17,8 89,09 4,80 2,81 55,61 0, ,53 272,37 0, Sierpień 0 17,7 93,14 5,03 2,69 58,13 0, ,49 272,37 1, Wrzesień 9 13,0 285,54 16,30 9,42 184,75 0, ,38 263,59 82,32 0,287 55,37 Październik 31 9,3 459,18 25,57 21,00 301,66 0, ,26 272,37 373,09 1, ,09 Listopad 30 4,2 666,36 36,37 36, , ,69 263,59 784,74 1, ,72 Grudzień 31-2,0 968,76 52,18 59,44 641,04 1, ,84 272, ,22 1, ,22 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 10 z 15 70

72 MIESIĄC 219 8,1 5747,14 314,20 314, ,94 GRAFICZNA PREZENTACJA BILANSU ENERGII W SEZONIE - OGRZEWANIE ZESTAWIENIE STRAT ENERGII PRZEZ PRZEGRODY - OGRZEWANIE OPIS 0, , , , ,12 PP_ZUZYCIE_ENERGII_BILANS_WYK PP_ZUZYCIE_ENERGII_STRATY_TAB [GJ/rok] [%] Drzwi wewnętrzne 1, Drzwi zewnętrzne 65, , , ,3 17, ,2 7, ,1 Okno (świetlik) zewnętrzne Dach Podłoga na gruncie Podłoga w piwnicy 183, ,9 Strop ciepło do dołu 11, ,1 Strop ciepło do góry 73, ,8 Strop zewnętrzny 156, ,6 Strop pod nieogrz. poddaszem 221, ,3 Stropodach niewentylowany 564, ,9 Stropodach wentylowany 239, ,5 Ściana zewnętrzna przy gruncie 124, ,3 Ściana wewnętrzna 5, ,1 Ściana zewnętrzna 2 024, ,3 Ciepło na wentylację 3 788, ,8 RAZEM 9 516, Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 11 z 15 71

73 GRAFICZNA PREZENTACJA STRAT ENERGII PRZEZ PRZEGRODY - OGRZEWANIE PP_ZUZYCIE_ENERGII_STRATY_WYK PP_ZUZYCIE_ENERGII_ZYSKI_TAB ZESTAWIENIE ZYSKÓW ENERGII W SEZONIE - OGRZEWANIE OPIS [GJ/rok] [%] Zyski od słońca 2 299, ,9 Zyski wewnętrzne 2 398, ,1 RAZEM 4 698, GRAFICZNA PREZENTACJA ZYSKÓW ENERGII W SEZONIE - OGRZEWANIE SEZONOWE ZUŻYCIE ENERGII NA CHŁODZENIE PP_ZUZYCIE_ENERGII_ZYSKI_WYK PP_CHLOD_ZUZYCIE_ENERGII BRAK CHŁODZONYCH POMIESZCZEŃ Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 12 z 15 72

74 PODSUMOWANIE PARAMETRÓW ENERGETYCZNYCH PP_PODSUMOWANIE OGRZEWANIE I WENTYLACJA ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,4 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,3 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,4 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,9 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,7 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,7 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH 100,6 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH 138,4 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH 179,9 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 1,3 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 1,3 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 3,8 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI 101,9 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI 139,7 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI 183,8 WENTYLACJA MECHANICZNA ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 13 z 15 73

75 CIEPŁA WODA UŻYTKOWA ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,8 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,6 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,6 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,0 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,7 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,2 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH 24,3 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH 60,9 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH 79,2 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 0,7 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 0,7 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 2,0 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI 24,9 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI 61,6 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI 81,2 CHŁODZENIE BRAK CHŁODZONYCH POMIESZCZEŃ OŚWIETLENIE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ , ,0 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,0 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ 5 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ 5 15 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ŁĄCZNIE DLA BUDYNKU ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,8 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,8 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,7 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,7 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,0 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,9 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,4 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI ,8 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH 174,8 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH 249,3 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH 409,1 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 1,9 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 0,7 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 5,8 ZAPOTRZEBOWANIE NA ENERGIĘ JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EU 176,8 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EK 251,2 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WRAZ Z URZĄDZENIAMI POMOCNICZYMI EP 414,9 JEDNOSTKOWE ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ WG WT2008 DLA BUDYNKU Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro 973,3 strona 14 z 15 74

76 SPRAWDZENIE WARUNKÓW ZGODNOŚCI Z WYMAGANIAMI WT2008 SPEŁNIONY NIESPEŁNIONY *) Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 15 z 15 75

77 ZAŁĄCZNIK 6 CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU BUDYNEK OCENIANY - PO MODERNIZACJI PP_BUDYNEK_OCENIANY RODZAJ BUDYNKU CAŁOŚĆ/CZĘŚĆ BUDYNKU Budynek wolnostojący Całość budynku ADRES BUDYNKU Ruda Śląska - Godula, ul. Wincentego Lipa 2, Ruda Śląska 0 LICZBA LOKALI 294 LICZBA UŻYTKOWNIKÓW POWIERZCHNIA CAŁKOWITA ,1 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA CHŁODZONA POWIERZCHNIA UŻYTKOWA CHŁODZONA POWIERZCHNIA MIESZKALNA O REGULOWANEJ TEMPERATURZE POWIERZCHNIA MIESZKALNA UŻYTKOWA POWIERZCHNIA MIESZKALNA UŻYTKOWA O REGULOWANEJ TEMPERATURZE POWIERZCHNIA NIEMIESZKALNA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA NIEMIESZKALNA UŻYTKOWA ,7 POWIERZCHNIA NIEMIESZKALNA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 KUBATURA CAŁKOWITA ,4 KUBATURA O REGULOWANEJ TEMPERATURZE ,2 KUBATURA OGRZEWANEJ CZĘŚCI BUDYNKU, POMNIEJSZONA O PODCIENIA, BALKONY, LOGGIE, GALERIE ITP., LICZONA PO OBRYSIE ZEWNĘTRZNYM SUMA PÓL POWIERZCHNI WSZYSTKICH PRZEGRÓD BUDYNKU, ODDZIELAJĄCYCH CZĘŚĆ OGRZEWANĄ BUDYNKU OD POWIETRZA ZEWNĘTRZNEGO, GRUNTU I PRZYLEGŁYCH POMIESZCZEŃ NIEOGRZEWANYCH, LICZONA PO OBRYSIE ZEWNĘTRZNYM ,7 A ,7 0,20 WSKAŹNIK ZWARTOŚCI BUDYNKU OSŁONA BUDYNKU stropodach - łącznik U = 0,447 W/(m2 K) ściana zew. łącznik U = 0,762 W/(m2 K) ściana zew. łącznik - filar U = 2,574 W/(m2 K) strop zewnętrzny - łącznik U = 0,431 W/(m2 K) stropodach - łącznik U = 0,447 W/(m2 K) A-ściana zew, 55 cm U = 1,134 W/(m2 K) B-ściana zew, 30 cm U = 2,440 W/(m2 K) B-ściana zew, 44 cm U = 1,932 W/(m2 K) B-Stropodach U = 0,290 W/(m2 K) A-Stropodach U = 1,061 W/(m2 K) C-Stropodach U = 0,908 W/(m2 K) strop zewnętrzny - C U = 1,402 W/(m2 K) D-ściana piwnic, 56 cm U = 1,117 W/(m2 K) E-ściana zew, 46 cm U = 1,307 W/(m2 K) F-ściana zew, 42 cm U = 0,266 W/(m2 K) F-kondygnacja dobudowana, stropodach U = 0,194 W/(m2 K) A-Okno zew. aluminiowe U = 3,200 W/(m2 K) B-Okno zew. pcv U = 1,600 W/(m2 K) F-Okno zew. pcv U = 1,600 W/(m2 K) E-okno zew. drewniane U = 3,200 W/(m2 K) Drzwi zewnętrzne pcv U = 2,500 W/(m2 K) Drzwi zewnętrzne stalowe U = 5,100 W/(m2 K) DANE KLIMATYCZNE III STREFA KLIMATYCZNA -2 PROJEKTOWA TEMPERATURA ZEWNĘTRZNA 7,6 ŚREDNIA ROCZNA TEMPERATURA ZEWNĘTRZNA Katowice STACJA METEOROLOGICZNA PROJEKTOWE STRATY CIEPŁA NA OGRZEWANIE BUDYNKU Φ PROJEKTOWA STRATA CIEPŁA PRZEZ PRZENIKANIE Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro [W] ,3 strona 1 z 17 76

78 PROJEKTOWA WENTYLACYJNA STRATA CIEPŁA CAŁKOWITA PROJEKTOWA STRATA CIEPŁA Φ NADWYŻKA MOCY CIEPLNEJ PROJEKTOWE OBCIĄŻENIE CIEPLNE BUDYNKU [W] ,4 [W] ,7 [W] [W] ,0 WSKAŹNIKI I WSPÓŁCZYNNIKI STRAT CIEPŁA 37,2 12,6 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 2 z 17 77

79 PARAMETRY PRZEGRÓD BUDOWLANYCH PRZEGRODY PP_PRZEGRODY PP_PRZEGRODY_WIELOWARSTWOWE L.P. SYMBOL OPIS RODZAJ WT A-DP A-Dach przybudówka Dach 0,248 0,287 57,82 2 A-SG55 A-ściana grunt, 55 cm Ściana zewnętrzna przy 1,075 0, ,94 gruncie 3 A-SP55 A-ściana piwnic, 55 cm Ściana zewnętrzna 0,194 0,747 69,50 4 A-STD A-strop (ciepło w dół) Strop ciepło do dołu 1,535 0, ,70 5 A-STG A-strop Strop ciepło do góry 1,955 0, ,30 6 A-STRD A-Stropodach Stropodach 0,148 0, ,26 niewentylowany 7 A-SWP A-ściana wew, przybudówka Ściana wewnętrzna 0,865 32,21 8 A-SZ55 A-ściana zew, 55 cm Ściana zewnętrzna 0,195 0, ,78 9 A-SZM A-ściana zew, maszynownia Ściana zewnętrzna 0, ,42 10 A-SZP A-ściana zew, przybudówka Ściana zewnętrzna 0,246 0,345 45,53 11 B-SG46 B-ściana grunt, 46 cm Ściana zewnętrzna przy 1,169 0, ,17 gruncie 12 B-SP35 B-ściana piwnic, 35 cm Ściana zewnętrzna 0,200 0,747 38,33 13 B-SP44 B-ściana piwnic, 44 cm Ściana zewnętrzna 0,197 0,747 16,26 14 B-STD B-strop Strop ciepło do dołu 1, ,00 15 B-STG B-strop Strop ciepło do góry 1,955 0, ,33 16 B-STRD B-Stropodach Stropodach 0,290 0, ,59 niewentylowany 17 B-SZ30 B-ściana zew, 30 cm Ściana zewnętrzna 0,191 0, ,22 18 B-SZ44 B-ściana zew, 44 cm Ściana zewnętrzna 0,198 0, ,47 19 C-SG44 C-ściana grunt, 44 cm Ściana zewnętrzna przy 1,180 0,747 21,70 gruncie 20 C-SP44 C-ściana piwnic, 44 cm Ściana zewnętrzna 0,197 0,345 66,93 21 C-STD C-strop Strop ciepło do dołu 1,535 96,00 22 C-STG C-strop Strop ciepło do góry 1, ,88 23 C-STRD C-Stropodach Stropodach 0,144 0, ,38 niewentylowany 24 C-STRZ strop zewnętrzny - C Strop zewnętrzny 0,146 0, ,09 25 C-SZ44 C-ściana zew, 44 cm Ściana zewnętrzna 0,199 0, ,95 26 D-D D-Dach Dach 3, ,06 27 D-S1P41 D-ściana 1p, poddasze, 41 cm Ściana zewnętrzna 0,191 0, ,63 28 D-SG100 D-ściana grunt, 100 cm Ściana zewnętrzna przy 0,543 0,747 21,12 gruncie 29 D-SG56 D-ściana grunt, 56 cm Ściana zewnętrzna przy 0,803 0,747 53,04 gruncie 30 D-SP56 D-ściana piwnic, 56 cm Ściana zewnętrzna 0,193 0, ,56 31 D-SPAR46 D-ściana parter, 46 cm Ściana zewnętrzna 0,198 0, ,23 32 D-STD D-strop Strop ciepło do dołu 1, ,00 33 D-STG D-strop Strop ciepło do góry 1, ,10 34 D-STPOD Strop pod nieogrz. poddaszem Strop pod nieogrz. 0,149 0, ,08 poddaszem 35 DWPCV Drzwi wewnętrzne pcv Drzwi wewnętrzne 1,400 5,46 36 E-SG46 E-ściana grunt, 46 cm Ściana zewnętrzna przy 1,180 0,747 46,35 gruncie 37 E-SP30 E-ściana piwnic, 30 cm Ściana zewnętrzna 0,195 0,747 11,22 38 E-SP46 E-ściana piwnic, 46 cm Ściana zewnętrzna 0,198 0, ,41 39 E-STD E-strop Strop ciepło do dołu 1, ,00 40 E-STG E-strop Strop ciepło do góry 1, ,00 41 E-STRD E-Stropodach Stropodach wentylowany 0,147 0, ,50 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 3 z 17 78

80 L.P. SYMBOL OPIS RODZAJ WT E-S-WIN E-Stropodach Stropodach 0,181 0,287 18,64 niewentylowany 43 E-SZ30 E-ściana zew, 30 cm Ściana zewnętrzna 0,206 0,345 23,84 44 E-SZ46 E-ściana zew, 46 cm Ściana zewnętrzna 0,198 0, ,31 45 E-WINDA E-ściana zew, 40 cm Ściana zewnętrzna 0,191 0,345 89,32 46 F-3 F-kondygnacja dobudowana Ściana zewnętrzna 0,216 0, ,38 47 F-3STD F-kondygnacja dobudowana, Stropodach 0,194 0, ,96 stropodach niewentylowany 48 F-3STRZ F-kondygnacja dobudowana, Strop zewnętrzny 0,214 0, ,00 strop zew 49 F-SG46 F-ściana grunt, 46 cm Ściana zewnętrzna przy 1,180 0, ,85 gruncie 50 F-SP46 F-ściana piwnic, 46 cm Ściana zewnętrzna 0,283 0, ,68 51 F-STD F-strop Strop ciepło do dołu 1, ,00 52 F-STG F-strop Strop ciepło do góry 1, ,00 53 F-SZ42 F-ściana zew, 42 cm Ściana zewnętrzna 0,266 0, ,62 54 PG Podłoga na gruncie Podłoga na gruncie 0,375 0,517 52,81 55 PP Podłoga w piwnicy Podłoga w piwnicy 0,375 0, ,41 56 SDŁ stropodach - łącznik Stropodach 0,447 0, ,56 niewentylowany 57 STRŁ strop zewnętrzny - łącznik Strop zewnętrzny 0,123 0, ,49 58 STRŁP strop - łącznik, piwnica Dach 0, ,10 59 SZŁ ściana zew. łącznik Ściana zewnętrzna 0,200 0, ,43 60 SZŁ2 ściana zew. łącznik - filar Ściana zewnętrzna 0,246 0,345 26,32 61 SZŁ2P ściana zew. łącznik piwnica Ściana zewnętrzna 1,605 0, ,74 62 SZŁP ściana zew. łącznik piwnica Ściana zewnętrzna przy gruncie OKNA I DRZWI 1,081 0,747 PP_PRZEGRODY_TYPOWE L.P. SYMBOL OPIS WT A-OALU A-Okno zew. aluminiowe 0,70 0,800 2,070 38,40 2 A-OD A-Okno zew. drewniane 0,70 0,800 2, ,42 3 A-OP A-okno piwnica 0,70 0,800 2,990 29,80 4 A-OPCV A-Okno zew. pcv 0,67 1,600 2, ,90 5 B-OP B-okno piwnica 0,70 0,800 2,990 18,04 6 B-OPCV B-Okno zew. pcv 0,67 1,600 2, ,62 7 C-OD C-okno zew. drewniane 0,70 0,800 2,070 44,23 8 C-OP C-okno piwnica 0,70 0,800 2,990 18,40 9 C-OPCV C-Okno zew. pcv 0,67 1,600 2,070 58,80 10 D-OD D-okno zew. drewniane 0,70 0,800 2,070 7,00 11 D-OP D-okno piwnica 0,70 0,800 2,990 39,48 12 D-OPCV D-Okno zew. pcv 0,67 1,600 2,070 14,40 13 D-OS D-okno zew. skrzynkowe 0,70 0,800 2, ,80 14 DZA Drzwi zewnętrzne aluminiowe 0,85 1,100 2,990 29,30 15 DZD Drzwi zewnętrzne drewniane 0,85 1,100 2,990 6,64 16 DZPCV Drzwi zewnętrzne pcv 0,67 1,400 2,990 16,90 17 DZS Drzwi zewnętrzne stalowe 0,85 1,100 2,990 3,20 18 E-OD E-okno zew. drewniane 0,70 0,800 2, ,41 19 E-OP E-okno zew. drewniane, przyziemie 0,70 0,800 2,990 70,69 20 E-OPCV E-Okno zew. pcv 0,67 1,600 2,070 8,40 21 F-OALU F-Okno zew. aluminiowe nowe 0,67 1,600 2, ,85 22 F-OPCV F-Okno zew. pcv 0,67 1,600 2, ,70 112,84 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 4 z 17 79

81 L.P. SYMBOL OPIS WT OŁ Okno zew. - łącznik 0,70 0, OŁP Okno - łącznik piwnica 0,70 0,800 OGRZEWANIE I WENTYLACJA 2, ,02 4,46 PP_OGRZEWANIE PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,7 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,7 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,2 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,0 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,7 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 OPIS SYSTEMU OGRZEWANIA Budynek zasilany jest w ciepło z węzła cieplnego usytuowanego w piwnicy budynku F. Wymiennik stanowi własność inwestora. Węzeł zasilany jest z miejskiej sieci ciepłowniczej PEC Sp. z o.o. w Rudzie Śląskiej. Instalacja wewnętrzna c.o. dwururowa, pompowa. Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 5 z 17 80

82 SYSTEM INSTALACJI OGRZEWANIA I WENTYLACJI NATURALNEJ PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,7 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,7 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,2 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,0 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,7 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 90/70 PARAMETRY PRACY NOŚNIK ENERGII KOŃCOWEJ SYSTEMY CIEPŁOWNICZE LOKALNE - ciepło z ciepłowni węglowej WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ NA WYTWORZENIE I DOSTARCZENIE NOŚNIKA ENERGII LUB ENERGII DO BUDYNKU 1,30 RODZAJ ŹRÓDŁA CIEPŁA WĘZEŁ CIEPLNY KOMPAKTOWY - bez obudowy - powyżej 300 kw ŚREDNIA SEZONOWA SPRAWNOŚĆ WYTWORZENIA NOŚNIKA CIEPŁA Z ENERGII DOSTARCZONEJ DO GRANICY BILANSOWEJ BUDYNKU 0,95 LOKALIZACJA ŹRÓDŁA CIEPŁA OGRZEWANIE CENTRALNE WODNE - z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku - z zaizolowanymi przewodami, armaturą i urządzeniami - w pomieszczeniach nieogrzewanych ŚREDNIA SEZONOWA SPRAWNOŚĆ TRANSPORTU NOŚNIKA CIEPŁA W OBRĘBIE BUDYNKU 0,95 RODZAJ INSTALACJI CENTRALNE OGRZEWANIE - grzejniki członowe/płytowe - z regulacją centralną - i miejscową (zakres P - 2 K) ŚREDNIA SEZONOWA SPRAWNOŚĆ REGULACJI I WYKORZYSTANIA CIEPŁA W OBRĘBIE BUDYNKU 0,93 PARAMETRY ZASOBNIKA BUFOROWEGO I JEGO USYTUOWANIE BRAK ZASOBNIKA BUFOROWEGO ŚREDNIA SEZONOWA SPRAWNOŚĆ AKUMULACJI CIEPŁA W ELEMENTACH POJEMNOŚCIOWYCH SYSTEMU GRZEWCZEGO 1,00 0,84 ŚREDNIA SEZONOWA SPRAWNOŚĆ CAŁKOWITA INSTALACJI PP_OGRZEWANIE_URZADZENIA URZĄDZENIA POMOCNICZE POMPY OBIEGOWE 0,25 ŚREDNIA MOC JEDNOSTKOWA POMP OBIEGOWYCH [h/rok] ŚREDNI CZAS DZIAŁANIA POMP OBIEGOWYCH CIEPŁA WODA UŻYTKOWA PP_CIEPLA_WODA Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 6 z 17 81

83 PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,8 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,4 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,1 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,1 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,3 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,9 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,6 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,7 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 OPIS SYSTEMU CIEPŁEJ WODY Ciepła woda użytkowa przygotowywana centralnie w węźle ciepłowniczym. Przewody stalowe, stan przewodów i izolacji zły. W części zmodernizowanej instalacja w dobrym stanie technicznym. SYSTEM INSTALACJI CIEPŁEJ WODY węzeł cieplny PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,3 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,3 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ,4 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,9 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,9 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH ,7 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,2 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,1 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,5 POWIERZCHNIA UŻYTKOWA ,5 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,5 NOŚNIK ENERGII KOŃCOWEJ SYSTEMY CIEPŁOWNICZE LOKALNE - ciepło z ciepłowni węglowej WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ NA WYTWORZENIE I DOSTARCZENIE NOŚNIKA ENERGII LUB ENERGII DO BUDYNKU 1,30 RODZAJ ŹRÓDŁA CIEPŁA Węzeł cieplny kompaktowy - bez obudowy - ogrzewanie i ciepła woda ŚREDNIA SEZONOWA SPRAWNOŚĆ WYTWORZENIA NOŚNIKA CIEPŁA Z ENERGII DOSTARCZONEJ DO GRANICY BILANSOWEJ BUDYNKU 0,96 LOKALIZACJA ŹRÓDŁA CIEPŁA I RODZAJ INSTALACJI CENTRALNE PRZYGOTOWANIE - obiegi izolowane - ograniczony czas pracy - duże instancje powyżej 100 punktów poboru ŚREDNIA SEZONOWA SPRAWNOŚĆ TRANSPORTU CIEPŁEJ WODY W OBRĘBIE BUDYNKU 0,60 PARAMETRY ZASOBNIKA CIEPŁEJ WODY Zasobnik w systemie wg standardu budynku niskoenergetycznego ŚREDNIA SEZONOWA SPRAWNOŚĆ AKUMULACJI CIEPŁEJ WODY W ELEMENTACH POJEMNOŚCIOWYCH SYSTEMU CIEPŁEJ WODY 0,86 ŚREDNIA SEZONOWA SPRAWNOŚĆ WYKORZYSTANIA 1,00 ŚREDNIA SEZONOWA SPRAWNOŚĆ CAŁKOWITA INSTALACJI 0,50 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 7 z 17 82

84 SYSTEM INSTALACJI CIEPŁEJ WODY kolektory słoneczne PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,5 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ BEZ URZĄDZEŃ POMOCNICZYCH ,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ BEZ URZĄDZEŃ POMOCNICZYCH ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 1 472,2 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 1 472,2 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ DO NAPĘDU URZĄDZEŃ POMOCNICZYCH 4 416,6 ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,7 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,4 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ 4 416,6 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE 1 576,2 POWIERZCHNIA UŻYTKOWA 1 576,2 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE 1 576,2 NOŚNIK ENERGII KOŃCOWEJ PALIWA - kolektor słoneczny, termiczny WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ NA WYTWORZENIE I DOSTARCZENIE NOŚNIKA ENERGII LUB ENERGII DO BUDYNKU 0 RODZAJ ŹRÓDŁA CIEPŁA Inny ŚREDNIA SEZONOWA SPRAWNOŚĆ WYTWORZENIA NOŚNIKA CIEPŁA Z ENERGII DOSTARCZONEJ DO GRANICY BILANSOWEJ BUDYNKU 1,00 LOKALIZACJA ŹRÓDŁA CIEPŁA I RODZAJ INSTALACJI CENTRALNE PRZYGOTOWANIE - obiegi izolowane - ograniczony czas pracy - duże instancje powyżej 100 punktów poboru ŚREDNIA SEZONOWA SPRAWNOŚĆ TRANSPORTU CIEPŁEJ WODY W OBRĘBIE BUDYNKU 0,60 PARAMETRY ZASOBNIKA CIEPŁEJ WODY Zasobnik w systemie wg standardu budynku niskoenergetycznego ŚREDNIA SEZONOWA SPRAWNOŚĆ AKUMULACJI CIEPŁEJ WODY W ELEMENTACH POJEMNOŚCIOWYCH SYSTEMU CIEPŁEJ WODY 0,86 1,00 ŚREDNIA SEZONOWA SPRAWNOŚĆ WYKORZYSTANIA 0,52 ŚREDNIA SEZONOWA SPRAWNOŚĆ CAŁKOWITA INSTALACJI PP_CIEPLA_WODA_URZADZENIA URZĄDZENIA POMOCNICZE POMPY CYRKULACYJNE 8 ŚREDNIA MOC JEDNOSTKOWA POMP CYRKULACYJNYCH ŚREDNI CZAS DZIAŁANIA POMP CYRKULACYJNYCH [h/rok] POMPA ŁADUJĄCA ZASOBNIK 0,15 ŚREDNIA MOC JEDNOSTKOWA POMP ŁADUJĄCYCH ZASOBNIK ŚREDNI CZAS DZIAŁANIA POMP ŁADUJĄCYCH ZASOBNIK [h/rok] 500 POMPY I REGULACJA INSTALACJI SOLARNEJ 0,20 ŚREDNIA MOC JEDNOSTKOWA POMP I REGULACJI INSTALACJI SOLARNEJ ŚREDNI CZAS DZIAŁANIA POMP I REGULACJI INSTALACJI SOLARNEJ [h/rok] PP_CIEPLA_WODA_UZYTKOWANIE UŻYTKOWANIE INSTALACJI JEDNOSTKOWE DOBOWE ZUŻYCIE C.W.U. W ZALEŻNOŚCI OD RODZAJU BUDYNKU (RODZAJ: SZPITALE) LICZBA JEDNOSTEK ODNIESIENIA (JEDNOSTKA: ŁÓŻKO) 81,3 294 CZAS UŻYTKOWANIA [doba] 365 PRZERWY URLOPOWE I WYJAZDY [%] 1 TEMPERATURA CIEPŁEJ WODY W ZAWORZE CZERPALNYM 55,0 TEMPERATURA ZIMNEJ WODY 1 1,00 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 8 z 17 83

85 CHŁODZENIE PP_CHLODZENIE BRAK CHŁODZONYCH POMIESZCZEŃ OŚWIETLENIE PP_OSWIETLENIE PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,3 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,3 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,9 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 OPIS SYSTEMU OŚWIETLENIA W budynku zainstalowano oprawy ze świetlówkami liniowymi typu T8. Ok. 60% opraw jest wyeksploatowanych lub uszkodzonych. W jednej oprawie zainstalowane jest od 1 do 4 świetlówek o mocy od 18W do 56W każda. Dodatkowo pomieszczenia oświetlane są świetlówkami kompaktowymi o mocy 26W i 11W oraz żarówkami tradycyjnymi o mocy 40, 60 i 75W. SYSTEM INSTALACJI OŚWIETLENIOWEJ PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,3 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,3 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,9 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 MOC JEDNOSTKOWA OPRAW OŚWIETLENIA (TYP BUDYNKU: SZPITALE - KLASA A (ST. PODSTAWOWY)) 7,3 CZAS UŻYTKOWANIA OŚWIETLENIA (TYP BUDYNKU: SZPITALE) WSPÓŁCZYNNIK UWZGLĘDNIAJĄCY NIEOBECNOŚĆ UŻYTKOWNIKÓW (TYP BUDYNKU: SZPITALE - REGULACJA RĘCZNA (CZĘŚCIOWO AUTOMATYCZNA)) WSPÓŁCZYNNIK UWZGLĘDNIAJĄCY WYKORZYSTANIE ŚWIATŁA DZIENNEGO (TYP BUDYNKU: SZPITALE - REGULACJA RĘCZNA) WSPÓŁCZYNNIK UTRZYMANIA POZIOMU NATĘŻENIA OŚWIETLENIA (SPOSÓB REGULACJI: BRAK REGULACJI NATĘŻENIA OŚWIETLENIA) WSPÓŁCZYNNIK UWZGLĘDNIAJĄCY OBNIŻENIE NATĘŻENIA OŚWIETLENIA DO POZIOMU WYMAGANEGO [h/rok] 3 00 [h/rok] ,8 1,0 MF 1,00 1,00 ELEKTRYCZNOŚĆ PP_ELEKTRYCZNOSC UDZIAŁ [%] , , ,2 4, , , ,3 3,0 SYSTEM OŚWIETLENIA , , ,9 93,0 SUMA , , ,4 10 URZĄDZENIA POMOCNICZE SYSTEMU OGRZEWANIA URZĄDZENIA POMOCNICZE SYSTEMU WENTYLACJI URZĄDZENIA POMOCNICZE SYSTEMU CIEPŁEJ WODY OPIS SYSTEMU ELEKTRYCZNOŚCI Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 9 z 17 84

86 SYSTEM INSTALACJI ELEKTRYCZNEJ PARAMETRY ENERGETYCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTKOWĄ ,1 ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ ,1 ZAPOTRZEBOWANIE NA ENERGIĘ PIERWOTNĄ ,4 POWIERZCHNIA O REGULOWANEJ TEMPERATURZE ,7 POWIERZCHNIA UŻYTKOWA ,7 POWIERZCHNIA UŻYTKOWA O REGULOWANEJ TEMPERATURZE ,7 NOŚNIK ENERGII KOŃCOWEJ ENERGIA ELEKTRYCZNA - produkcja mieszana WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ NA WYTWORZENIE I DOSTARCZENIE NOŚNIKA ENERGII LUB ENERGII DO BUDYNKU 3,00 ZESTAWIENIE NOŚNIKÓW ENERGII KOŃCOWEJ PP_NOSNIKI_ENERGII NOŚNIK ENERGII KOŃCOWEJ SYSTEMY CIEPŁOWNICZE LOKALNE - ciepło z ciepłowni węglowej OGRZEWANIE , , , , , ,5 BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI , , , , , ,4 BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI , , ,9 BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI WENTYLACJA MECHANICZNA CIEPŁA WODA UŻYTKOWA BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI CHŁODZENIE OŚWIETLENIE WBUDOWANE BEZ URZĄDZEŃ POMOCNICZYCH RAZEM Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro strona 10 z 17 85

87 NOŚNIK ENERGII KOŃCOWEJ PALIWA - kolektor słoneczny, termiczny OGRZEWANIE BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI , , , ,2 BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI , ,2 URZĄDZENIA POMOCNICZE , , ,2 Z URZĄDZENIAMI POMOCNICZYMI , , ,2 BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI URZĄDZENIA POMOCNICZE , , ,3 Z URZĄDZENIAMI POMOCNICZYMI , , ,3 BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI , , , , , ,5 WENTYLACJA MECHANICZNA CIEPŁA WODA UŻYTKOWA BEZ URZĄDZEŃ POMOCNICZYCH URZĄDZENIA POMOCNICZE Z URZĄDZENIAMI POMOCNICZYMI CHŁODZENIE OŚWIETLENIE WBUDOWANE BEZ URZĄDZEŃ POMOCNICZYCH RAZEM NOŚNIK ENERGII KOŃCOWEJ ENERGIA ELEKTRYCZNA - produkcja mieszana OGRZEWANIE BEZ URZĄDZEŃ POMOCNICZYCH WENTYLACJA MECHANICZNA CIEPŁA WODA UŻYTKOWA BEZ URZĄDZEŃ POMOCNICZYCH CHŁODZENIE OŚWIETLENIE WBUDOWANE BEZ URZĄDZEŃ POMOCNICZYCH RAZEM STATYSTYKA POMIESZCZEŃ L.P. TYP POMIESZCZENIA PP_POMIESZCZENIA OGRZEWANE ILOŚĆ 1 Korytarz ,8 563,3 2 Piwnica 1 8,9 79,7 199,3 3 Piwnica 6 16, , ,4 4 Piwnica 1 8,0 85,9 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro 236,2 strona 11 z 17 86

88 L.P. TYP POMIESZCZENIA OGRZEWANE ILOŚĆ 5 Pokój , ,2 6 Pom. pomocnicze bez okna 2-11,1 225,5 338,5 Pom. pomocnicze z oknem 2 8,3 80,2 184,5 7 STRUKTURA POMIESZCZEŃ WG POWIERZCHNI PP_POMIESZCZENIA_WYKRES_WG_A STRUKTURA POMIESZCZEŃ WG KUBATURY PP_POMIESZCZENIA_WYKRES_WG_V SEZONOWE ZUŻYCIE ENERGII NA OGRZEWANIE PP_ZUZYCIE_ENERGII PP_ZUZYCIE_ENERGII_BILANS_TAB BILANS ENERGII W SEZONIE - OGRZEWANIE MIESIĄC Styczeń 31-1,9 427,18 12,82 59,12 638,03 1, ,39 272,37 754,39 1, ,39 Luty 28-2,4 394,89 11,85 54,95 589,86 1, ,97 246,01 671,60 1, ,60 Marzec 31 3,0 328, ,22 490,81 0, ,71 272,37 362,64 1, ,49 Kwiecień 15 8,2 217,61 6,80 23,57 323,79 0, ,32 263,59 79,53 0,492 66,88 Maj 0 13,4 123,33 3,77 8,52 178,93 0, ,20 272,37 8, ,84 Czerwiec 0 16,0 70,22 1,47 0,58 97,84 0, ,55 263,59 3, Lipiec 0 17,8 39,91 0,55 2,82 55,61 0, ,02 272,37 0, Sierpień 0 17,7 41,72 0,60 2,69 58,13 0, ,83 272,37 0, Wrzesień 0 13,0 126,91 3,95 9,42 184,75 0, ,26 263,59 19, ,50 Październik 22 9,3 203,38 6,24 21,01 301,66 0, ,53 272,37 140,18 0, ,22 Listopad 30 4,2 295,09 8,92 36, , ,52 263,59 411,63 1, ,56 Grudzień 31-2,0 429,18 12,82 59,46 641,04 1,000 98,52 272,37 771,61 1, ,61 W sezonie 188 8,1 2546,54 77,21 315, ,94 0, , , ,36 Charakterystyka sporządzona za pomocą programu Purmo OZC 4.8 Pro 3181,09 strona 12 z 17 87
