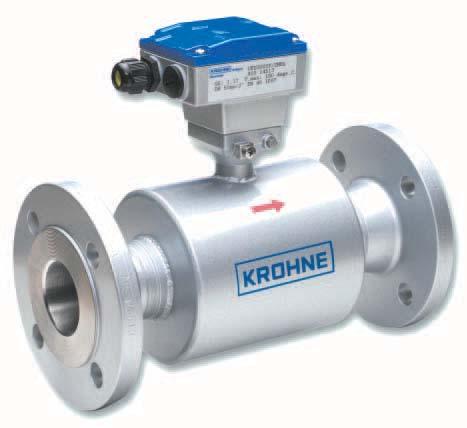

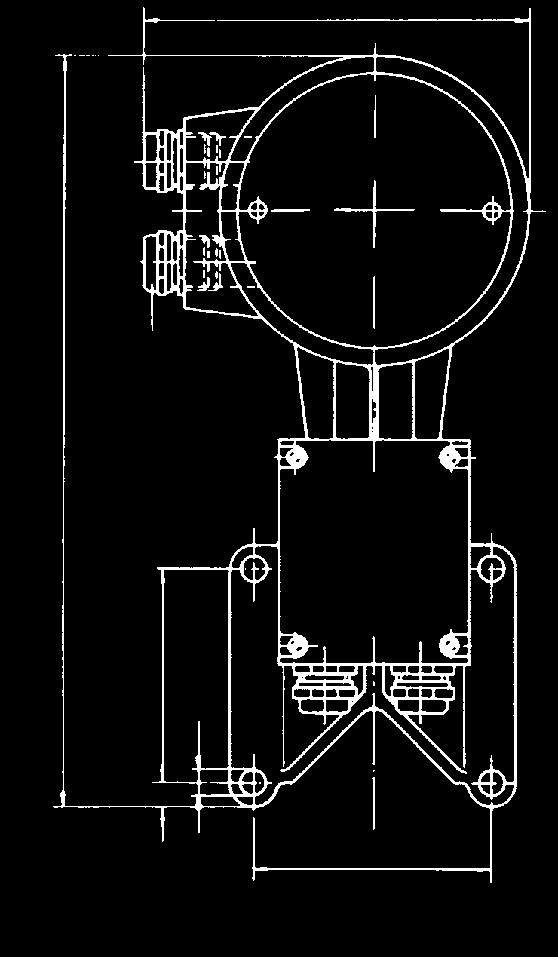

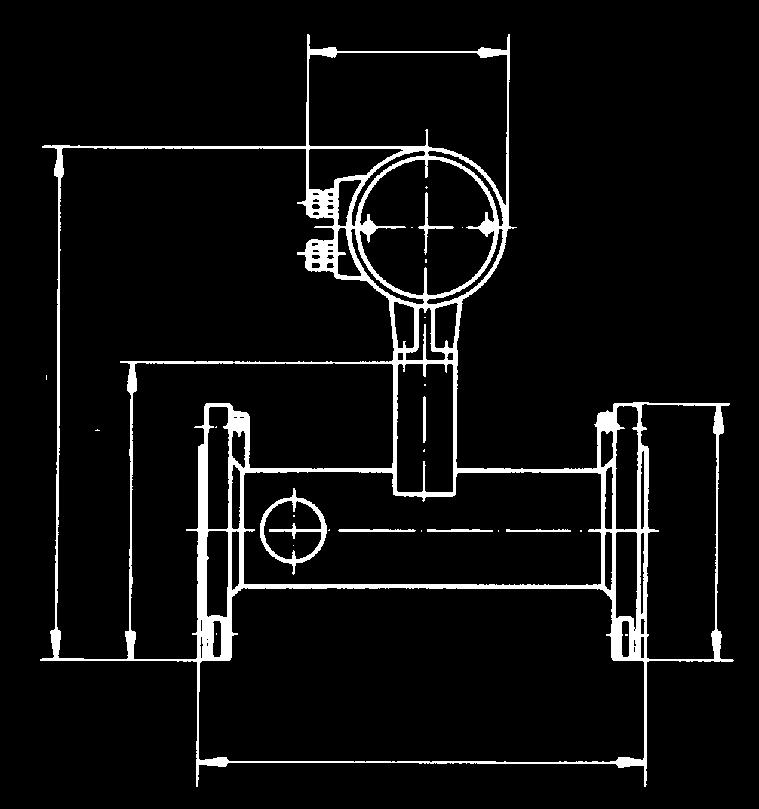

1 DIN A4: KROHNE 06/ GR Uniwersalny Addition to the 3-wi zkowy installation and operating instructions przep ywomierz ultrad wi kowy Universal 3-Beam ultrasonic flowmeter UFM 3030 K/...EEx Przep ywomierz w wersji zwartej UFM 3030 K/ EEx compact ultrasonic flowmeter UFC 030 F/...EEx Ultrad wi kowy przetwornik pomiarowy UFS UFC F/...EEx F/ EEx Ultrad wi kowa ultrasonic g owica flow converter pomiarowa UFS 3000 F/ EEx ultrasonic flow sensor Subject to change without notice. Electromagnetic flowmeters Variable area flowmeters Mass flowmeters Ultrasonic flowmeters Vortex flowmeters Flow controllers Level measuring instruments Pressure and temperature Heat metering Communications technology Switches, counters, displays and recorders Engineering systems & solutions

2 Bezpieczeństwo - ogólne uwagi Instalację i obsługę urządzenia wykonywać można jedynie po zapoznaniu się i postępowaniu zgodnie z fabrycznymi instrukcjami, w przeciwnym wypadku istnieje ryzyko uszkodzenia. Niniejsze instrukcje należy przeczytać przed instalacją oraz zachować dla późniejszych potrzeb. Stosować się do ostrzeżeń i instrukcji zaznaczonych na produkcie. Stosować zasilanie sieciowe z podłączonym uziemieniem ochronnym. W warunkach wilgotności, nie użytkować urządzenia z otwartymi wieczkami. Stosować się do instrukcji podnoszenia i przenoszenia, celem uniknięcia uszkodzeń Montować urządzenie w sposób bezpieczny, solidny i stabilny. Celem uniknięcia zagrożeń lub uszkodzeń zwrócić uwagę na poprawne okablowanie. W przypadku niepoprawnej pracy urządzenia, odnieść się do instrukcji serwisowych lub wezwać obsługę serwisową firmy KROHNE. Produkt nie posiada elementów podlegających serwisowi operatora. W niniejszym podręczniku lub na urządzeniu spotkać można następujące symbole UWAGA: należy odnieść się do instrukcji montażu i obsługi! UWAGA: niebezpieczeństwo porażenia elektrycznego! Zacisk przewodu OCHRONNEGO (PE)! W podręczniku lub na urządzeniu występują następujące określenia: OSTRZEŻENIE: identyfikuje warunki lub czynności mogące grozić uszkodzeniem ciała lub śmiercią. OSTRZEŻENIE: identyfikuje warunki lub czynności mogące grozić uszkodzeniem lub zniszczeniem urządzenia, bądź urządzeń innych. 2 UFM 3030

3 Zrzeczenie się Dokumentacja zawiera ważne informacje o urządzeniu. Założeniem KROHNE jest dostarczyć informacji jak najbardziej szczegółowych i aktualnych, jednak bez przyjęcia na siebie odpowiedzialności za popełnione błędy lub omyłki oraz aktualizację dokumentacji, która może odbyć się bez powiadomienia. KROHNE nie przyjmuje odpowiedzialności za jakiekolwiek uszkodzenie lub zniszczenie spowodowane użyciem urządzenia, także pośrednie, bezpośrednie, przypadkowe, karne oraz wynikłe. Zrzeczenie nie dotyczy przypadku, gdy producent działał celowo lub z wyraźną niedbałością. W przypadku gdy prawo nie dopuszcza takich ograniczeń na nałożone gwarancje lub wyłączeń ograniczeń dotyczących pewnych szkód, użytkownik może, jeśli to prawo ma do niego zastosowanie, nie podlegać częściowo lub w całości powyższemu zrzeczeniu, wyłączeniom lub ograniczeniom. Produkt nabywany od KROHNE podlega gwarancji zgodnej ze stosowną dokumentacją oraz stosowanymi przez KROHNE Ogólnymi warunkami sprzedaży. KROHNE rezerwuje sobie prawo do zmiany dokumentacji, w dowolny sposób, w dowolnym czasie, dla dowolnego powodu, bez uprzedniego powiadomienia, włączając w to niniejsze zrzeczenie, i nie przyjmuje odpowiedzialności za jakiekolwiek, możliwe skutki takich zmian. Odpowiedzialność i gwarancja produktu Odpowiedzialność za poprawny dobór i zamierzone użycie urządzenia spoczywa wyłącznie na użytkowniku. Niepoprawna instalacja lub obsługa urządzenia (systemu) może prowadzić do utraty gwarancji. Ponadto zastosowanie mają, stanowiące podstawę sprzedaży Ogólne warunki sprzedaży. Przy odesłaniu urządzenia do KROHNE, należy zapoznać się z informacjami zamieszczonymi na końcu niniejszej dokumentacji. Firma KROHNE przeprasza, lecz nie może naprawiać oraz sprawdzać urządzeń bez dołączonego, wypełnionego formularza zwrotnego (patrz: ostatnie strony Instrukcji instalacji i obsługi). Elementy występujące w zamówieniu Przepływomierz ultradźwiękowy UFM 3030, zawierający głowicę pomiarową, UFS 3000 oraz przetwornik pomiarowy, UFC 030 w wersji zwartej lub rozłącznej (dwa oddzielne elementy) o rozmiarze wskazanym na opakowaniu. Przewód sygnałowy (jedynie w przypadku systemu rozdzielnego) Specjalne narzędzie do otwierania obudowy przetwornika Dostarczana dokumentacja Zwarty podręcznik instalacji i obsługi Dla wersji Ex: Instrukcja montażu i eksploatacji w obszarach zagrożonych wybuchem Instrukcje: przegląd menu konfiguracji i wyświetlanych oznaczeń Podręcznik serwisowy Dopuszczenia, o ile nie zamieszczone w Instrukcji montażu i eksploatacji Raport z nastaw fabrycznych przetwornika pomiarowego Świadectwo kalibracji danych systemu Urządzenie jest zaprojektowane i wytwarzane przez: KROHNE Altometer Kerkeplaat LC Dordrecht The Netherlands Dla uzyskania informacji, obsługi lub serwisu należy kontaktować się z przedstawicielem KROHNE. UFM

4 Ostrzeżenie! Nie wolno dokonywać modyfikacji urządzenia. Nieautoryzowane zmiany mogą mieć wpływ na ochronę przeciwwybuchową urządzenia. Przestrzegać instrukcji! UWAGA! Przepisy i uregulowania oraz dane elektryczne opisane w certyfikacie dopuszczenia typu EC muszą być uwzględniane i przestrzegane. Oprócz instrukcji instalacji elektrycznej dla obszarów niezagrożonych, wg stosownych standardów krajowych (równoważnik HD 384 lub IEC 364, np. VDE 0100), szczególnie uregulowania zawarte w EN "Instalacje elektryczne w obszarach zagrożonych wybuchem" lub równoważne standardy krajowe (np. DIN VDE 0165 Część 1) muszą być ściśle przestrzegane. Instalacja, założenie, utylizacja i obsługa mogą być wykonywane wyłącznie przez personel przeszkolony w ochronie przeciwwybuchowej. Niniejsze instrukcje są rozszerzeniem instrukcji standardowych i mają zastosowanie tylko dla wersji EEx urządzeń UFM 3030 K, UFS 3000 F i UFC 030 F. Zastosowanie mają informacje techniczne podane w dokumentacji standardowej, o ile nie zostały one wyłączone, uzupełnione lub zastąpione przez stosowne treści niniejszej instrukcji. 4 UFM 3030

5 Spis treści 1.1 Ogólne informacje Wersja zwarta Głowica pomiarowa Przetwornik pomiarowy Dane elektryczne Zasilanie sieciowe We/ wyj sygnałowe Obwody głowicy ultradźwiękowej Temperatury otoczenia Rozproszenie mocy Instrukcje bezpieczeństwa Podłączenie zasilania Wyrównanie potencjałów Wersje standardowe: Wersje NAMUR Wersje MODIS Obsługa przetwornika Przewody łączeniowe Schematy podłączeń Nastawy Namur NE Wstęp Wymiana elektroniki lub bezpieczników Wymiana elektroniki Wymiana bezpiecznika sieciowego i bezpieczników wejścia analogowego 27 UFM

6 1 Składniki systemu 1.1 Ogólne informacje Przepływomierze UFM 3030 wytwarzane są w oparciu o Dyrektywę Europejską 94/9/EC (ATEX 100a). Dopuszczone są do instalacji i użytkowania w strefach zagrożonych wybuchem, Strefie 1 i 2 przez PTB, i są zgodne ze Standardami Europejskimi EN 500xx. Urządzenia posiadają numer dopuszczenia: PTB 03 ATEX 2021 X. 1.2 Wersja zwarta Standardowy UFM 3030 K-EEx zaprojektowwano dla temperatury otoczenia (tzn. Ta) w zakresie -40 C do +65 C. Wersja MODIS dla UFM 3030 K/i-EEx z iskrobezpiecznymi wej/wyj sygnałowymi dopuszczona jest do temperatury otoczenia w zakresie -20 C do +65 C. Maksymalna dopuszczalna temperatura cieczy (medium) ograniczona jest przez atmosferę wybuchową, która może otaczać urządzenie, określoną przez klasę temperaturową atmosfery - patrz: poniższa tabela Klasa Maks. temperatura cieczy procesowej dla temperaturowa Ta 40 C Ta 50 C Ta 60 C Ta 65 C T6 80 C 80 C 80 C 80 C T5 95 C 95 C 95 C 95 C T4 130 C 130 C 125 C 100 C T3 180 C 165 C 125 C 100 C UFM 3030 K/ -EEx w wersji zwartej składa się z przetwornika UFC 030 -EEx przykręconego do głowicy pomiarowej UFS 3000-EEx czterema wkrętami sześciokątnymi o rozmiarze M6. Standardowy (tzn. nie-modis) przepływomierz zwarty oznaczony jest jedym z poniższych kodów: Domyślnie: II 2G EEx de [ib] IIC T6 T3 dla przedziału zaciskowego obudowy przetwornika o typie ochrony "e" - obudowa wzmocniona, wg EN Opcjonalne (tylko, gdy bezpośrednio zamówione!): II 2G EEx d [ib] IIC T6 T3 dla przedziału zaciskowego obudowy przetwornika o typie ochrony "d" - obudowa ognioszczelna, wg EN Wersja MODIS przepływomierza zwartego, tzn. UFM 3030 K/i-EEx, oznaczona jest jednym z poniższych kodów: Domyślnie MODIS: II 2G EEx de [ia/ib] IIC T6 T3 dla przedziału zaciskowego obudowy przetwornika o typie ochrony "e" - obudowa wzmocniona, wg EN Opcjonalne MODIS (tylko, gdy zamówione!): II 2G EEx d [ia/ib] IIC T6 T3 dla przedziału zaciskowego obudowy przetwornika o typie ochrony "d" - obudowa ognioszczelna, wg EN Dla celów serwisowych: elektronika 2-wiązkowego przetwornika UFC 500 -EEx może być zamieniona przez nową elektronikę UFC 030 -EEx. 6 UFM 3030

7 1.3 Głowica pomiarowa Dla przyrządów standardowych Głowica UFS EEx jest domyślną głowicą przepływomierza UFM 3030 (3-wiązkowy). Zawiera ona czujniki ultradźwiękowe (trzy pary przeciwległych czujników) o typie ochrony: iskrobezpieczeństwo kategorii "ib" wg EN Wszystkie obwody czujników okablowane są oddzielnymi kablami koncentrycznymi ze złączami SMB, oznaczonymi odpowiednio numerami 1.1, 1.2, 2.1, 2.2, 3.1 i 3.2. Głowice dostępne są w rozmiarach DN25 (1 ) do DN3000 (120 ). Głowica UFS EEx stosowana jest w połączeniu z przetwornikiem UFC 030 -EEx, albo montowanym bezpośrednio na głowicy (wersja zwarta), albo instalowanym w pewnej odległości od głowicy i łączonym z nią oddzielnym kablem (wersja rozdzielona). W drugim przypadku zarówno głowica jak i przetwornik posiadają puszki łączeniowe, w których dostęne są złącza SMB. Głowica UFS 3000 F/ -EEx w wersji rozdzielnej jest jednostką pomiarową przepływomierza rozdzielnego. Wersja standardowa odpowiada zakresowi temperatury procesowej -25 C do 180 C natomiast wersja wysokotemperaturowa (XT) UFS 3000 F/XT-EEx, dopuszcza maksymalną temperaturę procesu 220 C. Obie wersje zaprojektowano do stosowania w temperaturze otoczenia o zakresie -40 C do +65 C. Głowica UFS 3000 F/ -EEx w wersji rozdzielnej klasyfikowana jest wg klasyfikacji temperaturowej podanej w tabeli niżej. Klasa temperaturowa Maks. temperatura cieczy procesowej dla Ta = 65 C Wykonanie std. Wykon. XT T6 80 C 80 C T5 95 C 95 C T4 130 C 130 C T3 180 C 195 C T2 N.A. 220 C Głowice UFS 3000 F/ -EEx oznaczone są wg kodów przeciwwybuchowych: Standardowy UFS 3000 F-EEx: II 2G EEx ib IIC T6 T3 Wersja XT UFS 3000 F/XT-EEx: II 2G EEx ib IIC T6 T2 Iskrobezpieczne obwody "ib" czujników wewnątrz głowicy UFS EEx posiadają następujące maksymalne wartości: Maks. napięcie wej. : Vmax = 13.1 V Maks. prąd wej. : Imax = 600 ma Maks. pojemność wewn. : Ci = 13.1 nf (max., 3 obwody czujników) Maks. indukcyjność wewn. : Li = 134 µh (maks., 3 obwody czujników) Iskrobezpieczne obwody czujników głowicy UFM 3030 K/ -EEx przepływomierza zwartego są obwodami wewnętrznymi, bez dostępu użytkownika. UFM

8 1.3.2 Dla przyrządów opcjonalnych Dla wsparcia użytkowników posiadających jeden lub więcej przepływomierzy ultradźwiękowych (zwartych lub rozdzielnych) dostępne są opcje bazujące na serii UFM 500 -EEx z koniecznością wymiany elektroniki UFC 500 -EEx. Ponieważ iskrobezpieczne obwody "ib" czujników głowicy UFS 500 -EEx posiadają niemal identyczne maksymalne wartości, jak dla głowicy UFS EEx, mogą one być wysterowane także przez elektronikę UFC 030 -EEx. Zatem tylko 4 z sześciu złączy SMB na płycie przetwornika UFC 030 -EEx muszą zostać podłączone do czterech złączy SMB głowicy UFS 500 -EEx. Dla poprawnego funkcjonowania przepływomierza, złącza nr 1.1, 1.2, 2.1 i 2.2 w przetworniku UFC 030 -EEx muszą zostać podłączone do odpowiednich złącz o numerach 4, 3, 1 i 2 głowicy UFS 500 -EEx. Wyjątek stanowi wersja dla ALTOSONIC V UFS 500 F/5STR-EEx, która może być wysterowana tylko przez 5 elektronik UFC 500 -EEx. Iskrobezpieczne obwody "ib" czujników głowicy UFS 500 -EEx posiadają identyczne maksymalne wartości, jak dla głowicy UFS EEx, za wyjątkiem wewnętrznej pojemności, która jest nieco mniejsza, mianowicie: Ci = 7.7 nf (maks., 2 obwody czujników) UFS 500-EEx jako część przepływomierza zwartego UFM 500 K -EEx posiada dopuszczenie o numerze PTB 01 ATEX 2015 X a głowica UFS 500 F/ -EEx o oddzielnej konstrukcji posiada dopuszczenie PTB 01 ATEX 2012 X. Patrz: dodatek Przetwornik pomiarowy Przetwornik UFC 030 -EEx składa się z dopuszczonej cylindrycznej obudowy, wykonanej jako odlew aluminiowy (typ AX/P/ -EEx z KEMA Nr Ex-99.E.8128 U) lub stalowy (typ VX-EEx z PTB Nr Ex-96.D.1068 U). Zawiera on dwa oddzielne przedziały, odseparowane ścianką z zabudowanym przepustem ognioszczelnym. Obudowa w wersji zwartej przykręcona jest od góry do głowicy, obudowa w wersji rozdzielnej przykręcona jest do aluminiowego lub stalowego uchwytu montażowego. Puszka łączeniowa wykonana z aluminium lub stali k.o. przykręcona jest z boku uchwytu, czterema wkrętami M6 z wewnętrznym sześciokątnym gniazdem (tylko dla przetwornika pomiarowego w wersji rozdzielnej). Obudowa przetwornika na obu końcach jest zamknięta gwintowanymi wieczkami z uszczelnieniem O-ring. Kable cylindryczne typu RG179 lub RG316 z łączami SMB na końcach łączą iskrobezpieczne obwody wyjściowe głowicy z odpowiednimi złączami SMB typu męski - męski w puszce łączeniowej. Przewód wyrównania potencjału przykręcony jest do zacisku zewnętrznego M5 typu U-clamp, zlokalizowanego na kołnierzu montażowym na spodzie kolumny obudowy przetwornika. Obudowa przetwornika posiada kategorię ochronną co najmniej IP67 zgodnie z EN Przedział elektroniki Przedział elektroniki zawiera elektronikę UFC 030 -EEx. Przedział posiada konstrukcję ognioszczelną "d" wg EN Zamknięty jest przez ognioszczelne wieczko wyświetlacza ze szklanym oknem - klejonym i dodatkowo wzmocnionym mechanicznie przez przykręcany pierścień aluminiowy lub stalowy (zależnie od materiału obudowy). Część łącząca (kolumna) na spodzie obudowy zawiera ognioszczelny wpust kablowy dla poprowadzenia kabla koncentrycznego. Przepust zapewnia ognioszczelne uszczelnienie na spodzie przedziału elektroniki. 8 UFM 3030

9 Elektronika UFC 030 -EEx umieszczona jest w przedziale elektroniki za pomocą dwóch gumowych prowadnic, które pozycjonują i mocują elektronikę na przedzie obudowy. Dwa wkręty M4 służą do montażu elektroniki, a trzeci wkręt M4 do mocowania mosiężnej taśmy uziemienia z tyłu płyty drukowanej, zawierającej zabudowany obwód ograniczenia napięcia / prądu. Wszystkie trzy wkręty mocowane są w ściance wewnątrz przedziału elektroniki. Obwód ograniczenia napięcia / prądu na płycie PCB zapewnia czujnikom w głowicy ultradźwiękowej typ ochrony: iskrobezpieczeństwo kategorii "ib" wg EN Obwód ograniczenia napięcia / prądu ma następujące maks. wartości wyjściowe: Maks. napięcie wyj. :V O = 8.15 V Maks. prąd wyj. : I O = 220 ma Maks. dopuszczalna pojemność zewn. : C O = 1,3 µf Maks. dopuszczalna indukcyjność zewn : L O = 0,5 mh Elektronika MODIS Elektronika MODIS posiada oznaczenie typu UFC 030i-EEx i dostarczana jest jako dwa moduły MODIS. Moduły dostarczają iskrobezpiecznych obwodów wej/wyj sygnałowych, dostępnych przez użytkownika dla podłączenia w przedziale zaciskowym przetwornika. W elektronice UFC 030i-EEx można zastosować trzy typy modułów, mianowicie: P-SA (wyjście prądowe), FA-ST (wyjście impulsowe lub statusowe) i F-PA (magistralowe: Profibus). Kombinacja dwóch z powyżej podanych modułów instalowana jest na płycie zasilania wersji MODIS elektroniki UFC 030 -EEx Przedział zaciskowy Przedział zaciskowy mieści siedem zacisków M4 do podłączenia zasilania i obwodów sygnałowych wej/wyj. Zaciski są odseparowane od siebie przez płytki izolujące (w sumie osiem, z których - po jednej na każdym końcu wiersza). Przedział zaciskowy (domyślnie z typem ochrony: obudowa wzmocniona "e") standardowo wyposażony jest w dwa metalowe dławiki kablowe M20 x 1,5 lub Pg Przedział zaciskowy opcjonalnie może być wyposażony w typ ochrony: ognioszczelność "EEx d" - wówczas użytkownik musi stosować dopuszczone dławiki lub rurki kablowe "EEx d". Dla ognioszczelnego systemu rurek kablowych, przedział zaciskowy musi mieć typ ochrony: ognioszczelność "d" wg EN Rurki muszą być uszczelnione przez dopuszczone elementy uszczelniające (np. puszki zatrzymujące) "EEx d" (zgodnie z dyrektywą ATEX 100a) ulokowane bezpośrednio na wlotach rurek do przedziału zaciskowego, wykonanych jak obudowa ognioszczelna "EEx d" Konstrukcja zacisków MODIS Połączenia dla obwodów iskrobezpiecznych wej/wyj MODIS składają się z czterech zacisków M4 typu U-clamp, odseparowanych od dwóch zacisków zasilania przez metalową płytkę uziemiającą, przykręcaną do nieużywanego zacisku M4 typu U-clamp. Osiem rozgraniczających płytek z materiału izolującego pomiędzy siedmioma zaciskami i na każdym końcu wiersza, separuje zaciski od siebie i od uziemionej metalowej obudowy. Po podłączeniu kabla zasilania do stosownych dwóch zacisków, zaciski te nakrywane są półokrągłą płytką izolującą, aby zabezpieczyć je przed przypadkowym kontaktem z iskrobezpiecznymi przewodami MODIS. Patrz: rysunek niżej. UFM

10 Dopuszczone dławiki kablowe "EEx d" nie są częścią standardowej dostawy - muszą zostać zapewnione przez użytkownika lub zamówione oddzielnie w KROHNE. 1) Półokrągła płytka izolująca 2) zacisk U-clamp, rozmiar M4 (7 w sumie) 3) Rozgraniczająca płytka izolatora (8 w sumie) 4) Przepust ognioszczelny 5) Naklejka z instrukcjami dotyczącymi płytki izolującej 6) Metalowa płyta rozgraniczająca zaciski iskrobezpieczne i nie-iskrobezpieczne 7) Dławik kablowy (M20x1,5 lub Pg13.5) lub adapter kablowy (np. M20x1,5 do ½ cala NPT) 8) zacisk kablowy typu U-clamp PE/FE, M5 9) naklejka wskazująca iskrobezpieczne zaciski sygnałowe wej/wyj (MODIS) 10) zewnętrzny zacisk U-clamp, M5, dla kabla wyrównującego potencjały. Przedział zaciskowy - wersje MODIS 10 UFM 3030

11 1.5 Dane elektryczne Moduł zasilania Elektronika UFC 030 -EEx wyposażona jest w zasilacz impulsowy, dostępny w dwóch zakresach napięciowych: zasilanie V AC, zasilanie 24 V AC/DC. Zasilacze dostępne są w wersji standardowej lub MODIS. Główna różnica polega na tym, że wersja MODIS nie jest dostarczana z wejściem analogowym A1 i jego logiką. Wyjście 33 V uzwojenia wtórnego transformatora sieciowego, dostarczające napięcia 24 V dla logiki wejścia analogowego nie jest w wersji MODIS dostępne. Transformator sieciowy zasilacza zapewnia separację galwaniczną między obwodem pierwotnym (zasilanie sieciowe) a obwodami wtórnymi. Uzwojenie wtórne transformatora sieciowego dostarcza następujących napięć wyjściowych: +/- 33 V do zasilania 24 V dla logiki wejścia analogowego A1. To wejście analogowe dostępne jest tylko w wersjach standardowych (nie-modis). +/- 24 V do wewnętrznego zasilania +6 V i -6 V dla podzespołów elektroniki UFC 030 -EEx. Poniższa tabela podaje napięcia wejściowe zasilaczy, na pierwotnym uzwojeniu transformatora sieciowego. Zasilanie Napięcie Tolerancje Napięcie sieciowe znamionowe Minimum Maksimum Limit 24 V AC/DC 24 V AC -10/+15% 21,6 V AC 27,6 V AC 39 Vpeak 24 V DC -25/+33% 18 V DC 32 V DC V AC V AC -15/+10% 85 V AC 264 V AC 375 Vpeak Poniższa tabela podaje dane elektryczne wyjść zasilaczy. Uwaga: wersje MODIS dla zasilania 24 V AC/DC i V AC nie są wyposażone w drajwer wejścia analogowego. Uzwojenie wtórne transformatora sieciowego, dostarczające 24 V do wysterowania wyjścia prądowego nie jest więc używane. Posiada ono tylko rezystor obniżający 10 MOm do potencjału ziemi. Wyjście zasilacza Parametr Minimum Znamiono wy Maksimu m Limit (1) Zasilanie elektroniki - Napięcie +5,4 V +6 V +6,54 V (2) 40 V plus Prąd 225 ma 400 ma 571 ma - Zasilanie elektroniki - Napięcie -5,2 V -6 V -9 V 40 V minus Prąd 20 ma 50 ma 88 ma - Drajwer wejścia Napięcie 21,6 V 24 V 26,4 V 40 V analogowego (3) Prąd 1 ma (4) 100 ma - (1) Z powodu bezpieczeństwa dla modułu MODIS. (2) Zależnie od obciążenia. (3) Tylko wersje standardowe (nie-modis). (4) Zależnie, co podłączono do wyjścia prądowego. UFM

12 1.5.2 Iskrobezpieczne obwody czujnika Obwody ograniczające napięcia / prądu zabudowane na płycie przetwornika podłączone są przez gniazda wtykowe SMB typu Radiall R (dla kabli koncentrycznych). Są one wlutowane w PCB na przedniej stronie płyty (blisko wyświetlacza). Podłączenia wykonywane są podczas instalacji elektroniki IFC 030 -EEx wewnątrz ognioszczelnego przedziału elektroniki przetwornika przez personel KROHNE Altometer Obwody wej / wyj Obwód wej. analogowego A1 zabezpieczony jest przed przetężeniem za pomocą bezpiecznika TR5 No wg IEC producenta Wickmann. Wartości znamionowe bezpiecznika: T 50 ma, 250 V AC, zdolność wyłączania 35 A Konstrukcja MODIS Wersje MODIS dla UFC 030i-EEx dostępne są z zasilaniem V AC i 24 V AC/DC. Płyta zasilacza dla UFC 030i-EEx wyposażona jest więc w dwa moduły MODIS, dopuszczone z nr PTB 97 ATEX 2265 U Zasilacze Zasilacze dla wersji MODIS bazują na zasilaczach wersji standardowych, z taką różnicą, że wejście analogowe A1 i jego obwody zostały usunięte z płyt zasilacza. Uzwojenie wtórne transformatora sieciowego ±33 V nie jest potrzebne do generowania ±24 V dla logiki wejścia analogowego Moduły MODIS Moduły te stosowane są dla maksymalnej temperatury otoczenia 65 C z niezasiloną elektroniką i zainstalowane w zamkniętym ognioszczelnym przedziale elektroniki przetwornika. Minimalna temperatura otoczenia ograniczona jest do -20 C. Moduł Przydział zacisków Funkcja / dane P-SA I I Wyjście prądowe pasywne (0/4-20 ma) Vi = 30 V, Ii = 250 ma, Pi = 1,0 W Ci = 5 nf, Li 0 FA-ST B1, B1 lub B2, B2 Wyj. impuls. (częstotl.) lub wej/wyj statusowe, wszystkie pasywne. Funcja ustawiana przez oprogramowanie Vi = 30 V, Ii = 250 ma, Pi = 1,0 W Ci = 5 nf, Li 0 F-PA D,D Moduł Fieldbus, typ: Profibus, pasywne Vi = 30 V, Ii = 380 ma, Pi = 5,32 W Ci = 5 nf, Li 0 UFC 030i-EEx może być wyposażony w kombinację dwóch modułów MODIS - patrz: tabela niżej. Możliwe kombinacje zainstalowanych modułów MODIS i oznaczenie zacisków w przedziale zaciskowym przetwornika podano w tabeli niżej. Kombinacja modułów MODIS Przydział wyjść iskrobezpiecznych P-SA FA-ST I I B1 B1 P-SA F-PA I I D D FA-ST FA-ST B2 B2 B1 B1 FA-ST F-PA B1 B1 D D 12 UFM 3030

13 2 Dane techniczne 2.1 Zasilanie sieciowe Złącze X1, piny 6 i 7 zasilacza PCB 24 V AC/DC 24 V AC +15%/-10%, 8 W, Vm = 264 V 24 V DC +33%/-25%, 8 W, Vm = 264 V V AC V AC -15%/+10%, 11 W, Vm = 264 V 2.2 We/ wyj sygnałowe Wersje standardowe: Złącze X1, piny 1, 2, 3, 4, i 5 zasilacza PCB Wersje MODIS P-SA, FA-ST (odpowiednio pasywne wyj. prądowe, pasywne częstotl. / statusowe) F-PA (Fieldbus Profibus) 24 V DC ±10%, 0-22 ma (100 ma max.), Vm = 264 V dla iskrobezpiecznego typu ochrony EEx ia IIC, tylko do podłączenia do iskrobezpiecznych obwodów z maksymalnymi wartościami (dopuszczalne parametry): Vi = 30 V, Ii = 250 ma, Pi = 1,0 W Ci = 5 nf, Li 0 dla iskrobezpiecznego typu ochrony EEx ia IIC, tylko do podłączenia do iskrobezpiecznych obwodów z maksymalnymi wartościami (dopuszczalne parametry): Vi = 30 V, Ii = 380 ma, Pi = 5,32 W Ci = 5 nf, Li Obwody głowicy ultradźwiękowej 6 odzielnych złączy SMB X1, X2, X6, X7, X10 i X11 na płycie PCB w iskrobezpiecznym typie ochrony EEx ib IIC Wartości maksymalne (dopuszczalne parametry): Vo = 8,15 V, Io = 220 ma Lo = 0,5 mh, Co = 1,3 µf 2.4 Temperatury otoczenia Temperatura otoczenia Ta Wersja stdandardowa Wersje MODIS Temperatura otoczenia podzespołów Tac (wewnątrz zamkniętej obudowy) podczas niesprzyjającej pracy w warunkach usterki -40 C C -20 C C 85 C 100 C Temperatura otoczenia modułów MODIS -20 C +65 C (z niezasiloną elektroniką) (wewnątrz zamkniętej obudowy przetwornika). 2.5 Rozproszenie mocy Przy znamionowym napięciu zasilania i pełnym obciążeniu na wyjściach, znamionowe rozproszenie mocy dla UFC 030 -EEx z zasilaniem V AC ograniczone jest do maksimum 11 W, a z zasilaniem 24 V AC/DC do 8 W. UFM

14 3 Przyłącza elektryczne 3.1 Instrukcje bezpieczeństwa Urządzenie zaprojektowano wg IEC dla Kategorii Instalacyjnej 2 i Stopnia zanieczyszczenia 2. Podczas normalnej pracy, wewnątrz urządzenia występują niebezpieczne napięcia. Urządzenie zaprojektowano dla Klasy Ochronnej I i nie może ono być użytkowane bez uziemienia ochronnego. Nie może być też użytkowane z otwartymi obudowami. Zawsze należy stosować się do podstawowych i lokalnych środków bezpieczeństwa, aby zredukować ryzyko porażenia elektrycznego, zaprószenia ognia lub innych niebezpiecznych sytuacji. 3.2 Podłączenie zasilania Przy podłączeniu przetwornika UFC 030 -EEx do zasilania sieciowego, dla bezpiecznego działania należy utrzymać wymagania środowiskowe: a) b) c) d) e) f) g) h) i) Do użytkowania wewnątrz i na zewnątrz, przyrząd ma stopień ochrony IP67 wg IEC Użytkować do wysokości 2000 m nad poziomem morza. Zakres temperatur otoczenia wynosi C Zakres temperatur magazynowania wynosi C Użytkować w atmosferze o wilgotności względnej do 80%. Fluktuacje napięcia zasilania V AC: -15 do +10%; 24 V AC: -10 do +15%; DC: -25 do +33% podanego zakresu napięcia. Przepięcia głównego napięcia zasilającego do kategorii II ( IEC ). Obowiązkowe podłączenie do przewodu uziemienia ochronnego (Klasa ochrony I). Znamionowy stopień zanieczyszczenia 2. Urządzenie przeznaczone jest do stałego podłączenia do sieci. Wymagane jest (np. dla obsługi serwisowej) zamontowanie zewnętrznego odłącznika przy urządzeniu - dla celów jego odłączenia. Odłącznik musi być łatwo dostępny dla operatora i oznaczony, jako odłącznik dla tego konkretnego urządzenia. Odłącznik i jego okablowanie musi być odpowiednie dla danej aplikacji oraz zgodne z obowiązującymi przepisami dotyczącymi bezpieczeństwa. (IEC /-3). Zacisk przewodu ochronnego o rozmiarze M5, wtłaczany w przedział zaciskowy (w pobliżu głównych zacisków przyłączeniowych), zawsze musi być podłączony do przewodu uziemienia ochronnego zasilania. Do zacisku stosować przewody do 4 mm² (11 AWG). Średnica przewodów zasilających z uwzględnieniem przewodu uziemienia ochronnego musi pozostawać w zgodzie z ogólnymi i lokalnymi wymaganiami. Zabrania się używania zacisku przewodu ochronnego do jakichkolwiek połączeń innych, niż przyłączenie przewodu uziemienia ochronnego. IP 67 zagwarantowany pod warunkiem użycia odpowiedniego okablowania, wpustów i pokrywek montowanych wg specyfikacji. 3.3 Wyrównanie potencjałów Przepływomierze serii UFM 3030 zawsze muszą być włączone w system wyrównania potencjałów instalacji zlokalizowanej w obszarze zagrożonym wybuchem. W tym celu wyposażono je w zewnętrzny zacisk PE. Zewnętrzny zacisk PE zlokalizowany jest na kołnierzu montażowym na spodzie kolumny obudowy przetwornika i na górze podpory głowicy, tuż poniżej puszki łączeniowej. Oddzielny przewód łączący musi mieć średnicę min. 4 mm2 (11 AWG) lub 2.5 mm2 (14 AWG) jeśli jest chroniony mechanicznie, patrz Punkt 413 w HD lub IEC Upewnić się co do poprawności umieszczenia żyły przewodu w zewnętrznym zacisku PE typu U-clamp oraz - co do dociśnięcia wkrętu. 14 UFM 3030

15 3.4 Wersje standardowe: Kable polowe wprowadzone są do przedziału zaciskowego przetwornika UFC 030 -EEx (tzn. zasilanie, prąd, wej/wyj sygn) - nie są one iskrobezpieczne. Dla podłączenia zewn. urządzeń do zacisków wej/wyj, wymagania odnośnie okablowania dot. typu ochrony przedziału (standard: obudowa wzmocniona "e", opcjonalnie: ognioszczelność "d") muszą być zgodne ze stosownymi normami krajowymi i międzynarodowymi (np. DIN VDE 0165, paragraf 5.6). Przewód PE zasilania zawsze musi być podłączony do zacisku M5, oznaczonego symbolem uziemienia, wytłoczonym na aluminiowej ściance działowej ognioszczelnej obudowy przetwornika. Uporządkowanie zacisków dla wersji standardowych bez wyjść NAMUR (nie-modis) pokazane jest poniżej. Symbole i specyfikacja Miliamperomierz Ri 680 Om Sumator elektroniczny lub elektro-mechaniczny U 32 V DC / 24 V AC; I 150 ma Przełącznik, styk N/O 32 V DC / 1.5 ma Zewnętrzne zasilanie, napięcie DC Dla pasywnego wyj. prądow.: V ext = V DC; I 22 ma Dla pasywnego wej. cyfr.: V ext = V DC; I 1.5 ma Zewnętrzne zasilanie, napięcie DC lub AC V ext 32 V DC / 24 V AC: I 150 ma Zewn. źródło prądu, np. przetwornik temp. I ext 25 ma Skróty i specyfikacja A1, A2 P I/C L, 1L N, 0L PE/FE Wspólny styk uziemienia dla obwodów wej/wyj Wej. analog. : 0 20 ma / I 25 ma Wyj. impuls. : 32 V DC / 24 V AC: I 150 ma Wyj. prąd. I : 0 22 ma / Rload 680 Om / 24 V DC lub Wej. cyfr. C : 0 5 V DC = niski / V DC = wys. Zacisk zasilania sieciowego - faza : V AC, 24 V AC lub 24 V DC Zacisk zasilania sieciowego - neutr. : V AC, 24 V AC lub 24 V DC Zacisk uziemienia ochronnego / roboczego UFM

16 3.5 Wersje NAMUR Patrz: schemat połączeń niżej dla wersji standardowej z wyj. NAMUR (nie-modis) Patrz: paragraf 4.4 jak ustawić wskazanie usterki NAMUR NE 43 Symbole i specyfikacja Miliamperomierz Ri 680 Om Sumator elektroniczny lub elektro-mechaniczny U 32 V DC / 24 V AC; I 150 ma Przełącznik, styk N/O 32 V DC / 1.5 ma Zewnętrzne zasilanie, napięcie DC Dla pasywnego wyj. prądow.: V ext = V DC; I 22 ma Dla pasywnego wej. cyfr.: V ext = V DC; I 1.5 ma Zewnętrzne zasilanie, napięcie DC lub AC V ext 32 V DC / 24 V AC: I 150 ma Zewn. źródło prądu, np. przetwornik temp. I ext 25 ma Skróty i specyfikacja A1 P P I/C L, 1L N, 0L PE/FE Styk uziemienia dla wyj. prądowego i wej. analogowego Wej. analog. : 0 20 ma / I 25 ma Styk uziemienia dla wyj. impuls. Wyj. impuls : 32 V DC / 24 V AC: I 150 ma Wyj. prąd. I : 0 22 ma / Rload 680 Ohm / 24 V DC lub Wej. cyfr. C : 0 5 V DC = niski / V DC = wys. Zacisk zasilania sieciowego - faza : V AC, 24 V AC lub 24 V DC Zacisk zasilania sieciowego - neutr. : V AC, 24 V AC lub 24 V DC Zacisk uziemienia ochronnego / roboczego Wszystkie obwody wej/wyj muszą być podłączone w trybie pasywnym. Patrz: polaryzacja przyrządu: prąd (I) płynie zawsze do zacisków A1, P i I/C (ujemne źródło prądu). Dla podłączenia zewn. urządzeń do zacisków wej/wyj, wymagania odnośnie okablowania dot. typu ochrony przedziału zaciskowego (standard: obudowa wzmocniona "e", opcjonalnie: ognioszczelność "d") muszą być zgodne ze stosownymi normami krajowymi i międzynarodowymi (patrz: EN ). 16 UFM 3030

17 3.6 Wersje MODIS Kable polowe nie-iskrobezpiecznego zasilania oraz kable iskrobezpiecznych "ia" sygnałów wej/wyj wprowadzane są do przedziału zaciskowego przetwornika UFC 030i-EEx dwoma oddzielnymi wpustami. Dla podłączenia zewn. urządzeń do zacisków iskrobezpiecznych wyjść sygnałowych, wymagania odnośnie okablowania dot. typu ochrony ich oraz przedziału (standard: obudowa wzmocniona "e", opcjonalnie: ognioszczelność "d") muszą być zgodne ze stosownymi normami krajowymi i międzynarodowymi (np. DIN VDE 0165, paragraf 5.6). Poniższy rysunek pokazuje przyporządkowanie zacisków wewnątrz przedziału zaciskowego dla wersji MODIS (tzn. UFC 030i- EEx). I I D D I I B B Przyporządkowanie zacisków wersji MODIS w przedziale zaciskowym. 1) 2) 3) 4) 5) Metalowa płyta rozgraniczająca zaciski iskrobezpieczne i nie-iskrobezpieczne Podłączenie zacisków dla iskrobezpiecznych wej/wyj sygnałowych Podłączenie zacisków dla nie-iskrobezpiecznego zasilania L / N : V AC 1L / 0L : 24 V AC/DC Uziemienie ochronne (PE) Uziemienie robocze (FE) Wprowadzenie dla iskrobezpiecznego kabla czujników Wprowadzenie dla nie-iskrobezpiecznego kabla zasilania NC: Niepodłączony Przewód PE zasilania zawsze musi być podłączony do zacisku M5, oznaczonego symbolem uziemienia, wytłoczonym na aluminiowej ściance działowej ognioszczelnej obudowy przetwornika. Poniższa tabela podaje dane elektryczne nie-iskrobezpiecznych wyjść zasilaczy. Zasilanie 24 V AC/DC zaciski 1L, 0L, FE V AC zaciski L, N, PE Dane elektryczne 24 V AC +15%/-10%, Hz, 8 W dla 24 V DC +33%/-25%, 8 W V AC +10%/-15%, Hz, 11 W Nie-iskrobezpieczne zaciski dla podłączenia zasilania (L, 1L oraz N, 0L ) muszą być podłączone wg obowiązująch standardów dotyczących urządzeń elektrycznych przeznaczonych do pracy w obszarach zagrożonych wybuchem, typ ochrony przeciwwybuchowej - obudowa wzmocniona "e" lub obudowa ognioszczelna "d", zależnie od typu ochrony przedziału zaciskowego obudowy przetwornika. UFM

18 Licznik pasywny z zewnętrznym zasilaniem (*) Tylko dla urządzeń pomiarowych z ochroną przeciwwybuchową! 18 UFM 3030

19 Podłączenia sygnałowe wej/wyj MODIS (*) Tylko dla urządzeń pomiarowych z ochroną przeciwwybuchową! UFM

20 4 Obsługa przetwornika 4.1 Obsługa przetwornika Elektronika UFC 030 -EEx przepływomierza zwartego UFM 3030 K/ -EEx oraz przetwornik UFC 030 F/ -EEx w wersji rozdzielonej wyposażone są w wyświetlacz z czujnikami magnetycznymi (czujniki Halla). Czujniki umożliwiają nastawę elektronki UFC 030 -EEx za pomocą dołączonych do urządzenia magnesów prętowych - bez konieczności otwierania ognioszczelnego przedziału elektroniki w obszarze zagrożonym wybuchem. Patrz: standardowe instrukcje instalacji i obsługi (Część B) dla funkcji programowania elektroniki UFC 030 -EEx. 4.2 Przewody łączeniowe Opisane niżej kable pokazano na schemacie połączeń tych dodatkowych instrukcji instalacji i obsługi. Kabel A Kabel B Kabel C Kabel D Przewód wyrównania potencjałów Kabel sygnałowy wyjścia prądowego i wej/wyj binarnych (wyj. impuls. oraz status.). Kabel ten musi być zgodny z rozdziałem 9 normy EN "Instalacje elektryczne w obszarach zagrożonych" lub równoważnym standardem krajowym (np. DIN VDE 0165 Część 1). Sieciowy kabel zasilający. Kabel ten także musi być zgodny z rozdziałem 9 normy EN "Instalacje elektryczne w obszarach zagrożonych" lub równoważnym standardem krajowym (np. DIN VDE 0165). Napięcie znamionowe: 500 V Przykłady: H07..-., H do HD 21.S2 lub HD22.S2 Kabel koncentryczny MR06 (tylko dla domyślnej wersji zdalnej) - dostarczany przez KROHNE Altometer. Dane techniczne Napięcie probiercze: 500 V Średnica żyły i ekranu: 0,1 mm Pojemność rozłożona (żyła/ekran): 67 pf/m Indukcja rozłożona (żyła/ekran): 67 pf/m Kabel koncentryczny MR04 (tylko dla domyślnej wersji zdalnej) - dostarczany przez KROHNE Altometer. Kabel ma te same dane techniczne, jak kabel C, poza tym, że posiada 4 kable koncentryczne zamiast sześciu w MR06. Minimalne pole przekroju; niechroniony: 4 mm 2 (11 AWG) chroniony metalową rurką: 2,5 mm 2 (14 AWG). 20 UFM 3030

21 4.3 Schematy podłączeń Poniższe schematy pokazują połączenia odpowiednio przepływomierza zwartego oraz wersji rozdzielonej przepływomierza (domyśne). Rysunek w ramce pokazuje zaciski łączeniowe elektroniki UFC 030i-EEx (wersja nie-modis). Przepływomierz zwarty UFM 3030 K/ EEx UFM

22 UFS 3000 F/ EEx (głowica) + UFC 030 F/ EEX (przetwornik) z kablem łączeniowym. 22 UFM 3030

23 Poniże rysunki pokazują schemat połączeń wersji opcjonalnych, tzn. z głowicą UFS 500 -EEx. Należy zauważyć, że dwa iskrobezpieczne wyjścia czujników elektroniki UFC 030 -EEx (nr 3.1 oraz 3.2) nie są podłączone. UFM 530 K/ EEx - przepływomierz zwarty (opcja) wysokociśnieniowy UFM

24 UFS 500 F/ EEx (głowica) + UFC 030 F/ EEx (przetwornik), opcjonalny wysokotemperaturowy / wysokociśnieniowy, z kablem łączeniowym. 24 UFM 3030

25 4.4 Nastawy Namur NE 43 UFM 3030 EEx oraz UFC 030 EEx mogą być ustawione w taki sposób, by wyjście prądowe realizowało funkcje Namur NE 43. Oznacza to wysterowanie wyjścia na 3,6 lub 21,5 ma (wartość dla usterki definiowana jest przez użytkownika, normalny zakres pracy: od 3,8 do 20,5 ma), gdy urządzenie wskazuje usterkę. Jeśli usterka nie jest dłużej wskazywana, urządzenie automatycznie ustawi wyjście prądowe na zakres pomiarowy. Pełny opis usterki - patrz: krótka wersja Instrukcji instalacji i obsługi urządzenia. Standardowo każde urządzenie NAMUR programowane jest na ustawienie 3,6 ma w przypadku usterki. Zaprogramowanie nastaw NAMUR dla UFM - patrz: poniższe kroki: Kierunek W przód Zakres Inne PROCENT 04 ma PROCENT 20 ma ERR INDIC IERR=3,6 ma lub IERR=21,5 ma UFM

26 5 Obsługa i konserwacja 5.1 Wstęp Dla uzyskania informacji o elektronice UFC EEx lub bezpiecznikach, należy kontaktować się z przedstawicielem KROHNE. Przepływomierze UFM 3030 są bezobsługowe w odniesieniu do ich własności metrologicznych. W zakresie okresowych przeglądów wymaganych dla urządzeń elektrycznych w obszarach zagrożonych wybuchem, zaleca się kontrolę obudowy ognioszczelnej przetwornika i wieczek, na okoliczność uszkodzeń lub korozji. 5.2 Wymiana elektroniki lub bezpieczników W przypadku konieczności otwarcia oraz - następnie - zamknięcia obudowy przetwornika UFC EEx należy w pełni przestrzegać następujących instrukcji! Przed otwarciem Upewnić się, że absolutnie nie ma zagrożenia wybuchem! Certyfikat odgazowania! Upewnić się, że wszystkie kable łączeniowe są bezpiecznie odizolowane od zewnętrznych źródeł! Przed otwarcie obudowy należy odczekać stosowną ilość czasu: 20 minut dla klasy temperaturowej T6 i 11 minut dla klasy temperaturowej T5 Po ścisłym dostosowaniu się do powyższych instrukcji, wieko przedziału elektroniki (wyświetlacza, ze szklanym oknem) może zostać usunięte. Najpierw odkręcić wkręt blokujący (rozmiar 3) z sześciokątnym gniazdem, do pozycji umożliwiającej swobodny obrót wieczka. Odkręcić wieczko specjalnym plastikowym kluczem (czarnym) - dostarczonym z urządzeniem. Po otwarciu Miedziana taśma uziemiająca z tyłu elektroniki musi zostać bezpiecznie przykręcona do obudowy (tył przedziału elektroniki) wkrętem C (rys. niżej). Elektronika przykręcona jest w przedziale elektroniki dwoma wkrętami B. Przed dostępem do wkrętów B oraz C, wyświetlacz musi zostać usunięty (wkręt A). Przed powtórnym przykręceniem wieczka do obudowy, należy dokładnie oczyścić i nasmarować gwint bezkwasowym i bezżywicznym smarem, np. smarem silikonowym. Przykręcić wieczko do obudowy ręcznie - tak, aby nie mogło zostać ręcznie odkręcone. Zamocować solidnie wkręt blokujący. Wyświetlacz (lewo) Elektronika po usunięciu wyświetlacza (prawo) 26 UFM 3030

27 5.3 Wymiana elektroniki Patrz: standardowa Instrukcja instalacji i obsługi - dla uzyskania szczegółowej informacji o resetowaniu i programowaniu nowej elektroniki po wymianie. Ważne dane użytkownika (jak wartość wewnętrznego licznika) powinny zostać zanotowane przed wymianą elektroniki UFC 030 -EEx! Przed rozpoczęciem pracy, patrz instrukcje: "Przed otwarciem", następnie kontynuować jak niżej: 1) 2) 3) 4) 5) 6) Usunąć wieczko przedziału elektroniki. Odkręcić oba wkręty A wyświetlacza i ostrożnie obrócić wyświetlacz na bok lub całkowicie go wyjąć przez wyjęcie złącza płaskiego kabla. Odkręcić oba wkręty montażowe B elektroniki, jak również wkręt C, mocujący miedzianą taśmę uziemiającą z tyłu obudowy. Najlepiej użyć długiego wkrętaka (200 mm) do odkręcenia wkrętu C (np. wkrętak Philips nr 2). Ostrożnie wysunąć elektronikę nieznacznie z obudowy, aż złącza SMB kabli koncentrycznych będzie można wygodnie rozłączyć. Następnie wyjąć moduł elektroniki z obudowy. Ostrożnie wsunąć nową elektronikę, aż ponumerowane złącza SMB będą mogły być podłączone do odpowiednich, ponumerowanych gniazd SMB w module elektroniki. Następnie zamontować elektronikę, dokręcając wkręty. Najpierw C, potem B a na koniec należy przykręcić wyświetlacz wkrętem A, po podłączeniu złącza płaskiego kabla. Przykręcić wieczko przedziału elektroniki na powrót do obudowy. W czasie ponownego montażu - patrz instrukcje: "Po otwarciu". Uważnie trzymać kable koncentryczne z boku obudowy, podczas wyjmowania oraz wkładania elektroniki do obudowy przetwornika. Dla celów zabezpieczenia kabli koncentrycznych przed ich uszkodzeniem! 5.4 Wymiana bezpiecznika sieciowego i bezpieczników wejścia analogowego Przed rozpoczęciem pracy, patrz instrukcje: "Przed otwarciem", następnie kontynuować jak niżej: 1) 2) 3) 4) Usunąć wieczko przedziału elektroniki. Odkręcić oba wkręty A wyświetlacza i ostrożnie obrócić wyświetlacz na bok. Podstawka bezpiecznika, w której zamontowany jest bezpiecznik wg IEC rozmiar Ø5 x 20 mm dostępna jest teraz w celu wymiany przepalonego bezpiecznika przez nowy - identyczny. Zasilanie V AC (patrz: rysunek 7 na następnej stronie) dostępne jest z bezpiecznikiem: T 0,8 A / 250 V, zasilanie 24 V AC/DC posiada bezpiecznik: T 1,25 A / 250 V (patrz: rysunek 8). Analogowy obwód wejścia A1 chroniony jest przez miniaturowy bezpiecznik TR 5: T 50 ma / 250 V wg publikacji IEC Wersje MODIS posiadają te same bezpieczniki zasilania, tak samo ulokowane, jak w wersjach standardowych (nie- MODIS), ale nie mają bezpieczników wejść analogowych. Zmontować moduł postępując odwrotnie (p-kty 2 oraz 1). W czasie ponownego montażu - patrz instrukcje: "Po otwarciu". UFM

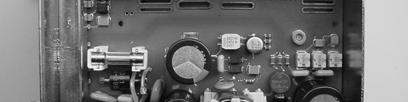

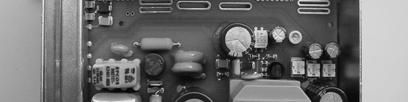

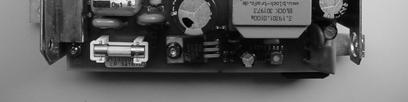

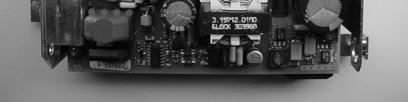

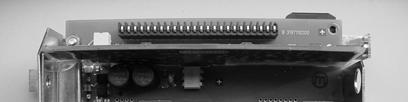

28 Zasilanie PCB V AC standard (nie-modis). Zasilanie PCB - 24 V AC/DC standard (nie-modis). 28 UFM 3030

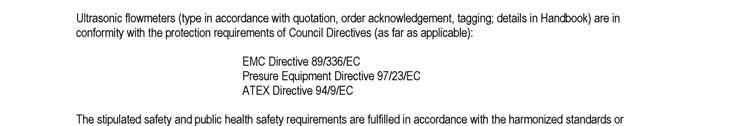

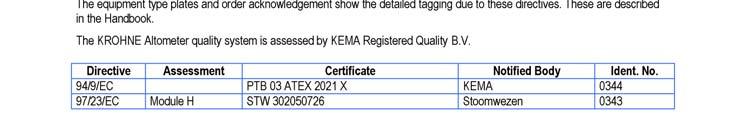

29 Załącznik 1 Deklaracja zgodności UFM

30 Załącznik 2 Tabliczki znamionowe UFM 3030 K-EEx + UFM 530 K-EEx UFM 3030 K/i-EEx (MODIS) UFM 3030 K-EEx + UFM 530 K-EEx (NAMUR) UFC 030 F-EEx 30 UFM 3030
