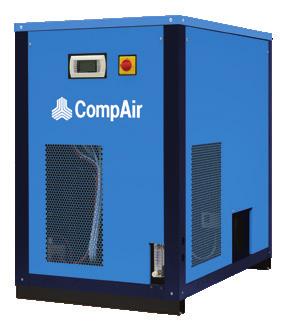

1 01 PL Osuszacz hybrydowy Innowacyjne połączenie technologii osuszania ziębniczego i adsorpcyjnego Energooszczędne uzdatnianie sprężonego powietrza Seria CDT

2 Wysokowydajne, energooszczędne osuszacze Energooszczędna dwustopniowa technologia osuszania Innowacyjne osuszacze sprężonego powietrza CompAir serii CDT o wydajności 2,5 do 34 m³/min to połączenie technologii osuszania ziębniczego i adsorpcyjnego, zapewniające wysokiej jakości sprężone przy niskim zużyciu energii. Energooszczędne rozwiązanie Wyjątkowe połączenie technologii zastosowane w serii CDT zapewnia zmniejszone zużycie energii w porównaniu do tradycyjnej technologii wykorzystywanej w osuszaczach adsorpcyjnych z regeneracją na zimno i na gorąco. Roczny eksploatacyjny koszt energii Zakres ciśnienia 2 do 16 bar(g) modele do CDT040 2 do 12 bar(g) CDT060 do CDT140 4 do 12 bar(g) CDT260 do CDT340 Zakres temperatur 5 C do 50 C otoczenia 5 C do 65 C wlotowe Zakres natężenia przepływu 2,5 m³/min do 34 m³/min EUR EUR EUR EUR Regeneracja na zimno Regeneracja na gorąco Regeneracja z przedmuchem CDT m 3 /min Punkt rosy Ciśnieniowy punkt rosy standardowo -40 C Możliwość konfiguracji +3 C do -70 C Klasyfikacja ISO Standardowo woda klasy 2 Możliwość konfiguracji od klasy 1 do 4 Ustalając wartości, przyjęto warunki znamionowe, 6000 godzin pracy rocznie, stawkę 0,12 EUR/kWh, sprawność wytwarzania sprężonego powietrza 5,5 kw/m 3 /min. 2

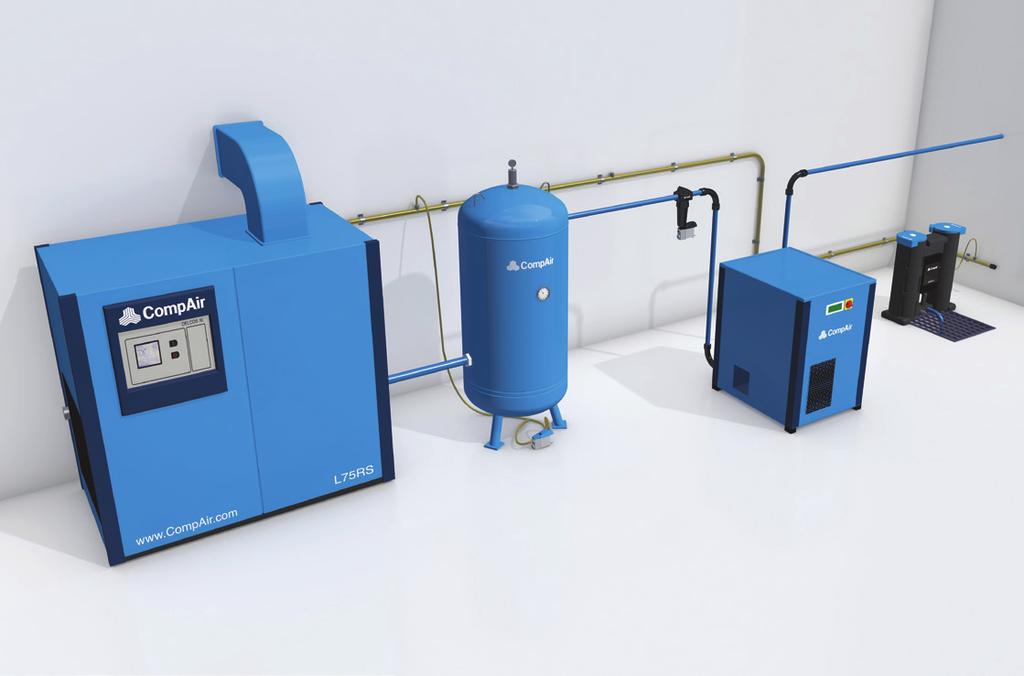

3 Wyrafinowana technologia osuszania dla najbardziej wymagających zastosowań Gdy liczy się wysoka jakość sprężonego powietrza Typowe dziedziny zastosowań: Przemysł spożywczy Przemysł farmaceutyczny Przemysł chemiczny Układ instalacji Przemysł motoryzacyjny Przemysł petrochemiczny Przemysł elektroniczny O dużej przewadze tej technologii nad innymi technologiami osuszania sprężonego powietrza decyduje jej energooszczędność i możliwość obniżenia całkowitego kosztu eksploatacji urządzenia. Nowa seria osuszaczy od CompAir charakteryzuje się obniżonym całkowitym poborem mocy, zmniejszonym zużyciem powietrza regeneracyjnego, stałym i stabilnym ciśnieniowym punktem rosy na wylocie oraz niższymi kosztami eksploatacji i konserwacji. Sprężarka Separator wody Separator oleju/wody Powietrznik Hybrydowy osuszacz sprężonego powietrza 3

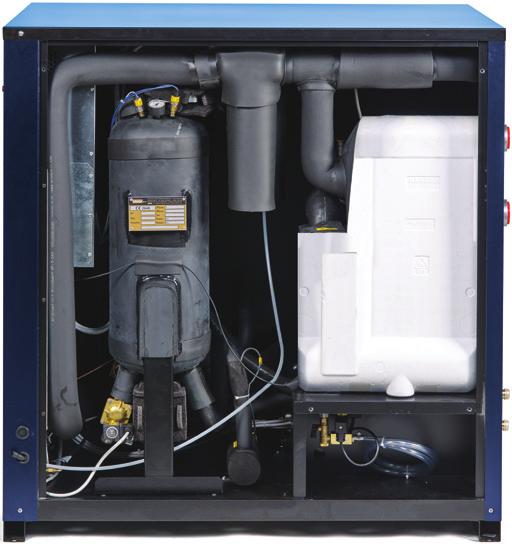

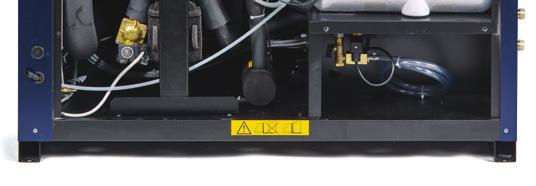

4 Podwójna technologia Dwustopniowa technologia osuszania Wyjątkowe połączenie technologii osuszania ziębniczego i adsorpcyjnego umożliwia dostarczanie wysokiej jakości sprężonego powietrza użytkownikowi końcowemu przy niskim zużyciu energii. W tym procesie osuszania nieuzdatnione, wilgotne sprężone na początku trafia na filtr wstępny chroniący tradycyjny, ale zmodyfikowany obwód oziębiania. W fazie pierwszej większość pary wodnej zostaje skutecznie usunięta z dostarczanego powietrza. W drugiej fazie osuszane jest przy pomocy osuszacza adsorpcyjnego, chronionego po stronie wlotowej i wylotowej przez wysokowydajne filtry aerozoli olejowych i wodnych oraz cząstek stałych, które jeszcze bardziej obniżają zawartość wilgoci w powietrzu do poziomu standardowego punktu rosy wynoszącego -40 C. Na koniec czyste, suche sprężone zostaje odprowadzone przez opatentowany powietrzno-powietrzny wymiennik ciepła, po czym zostaje ponownie ogrzane, a następnie przekazane do systemu dystrybucji powietrza. Technologia oparta zarówno na adsorpcji zmiennociśnieniowej (PSA), jak i adsorpcji zmiennotemperaturowej (TSA) stanowi skuteczne i ekonomiczne rozwiązanie na potrzeby użytkowników sprężonego powietrza. Dzięki dodatkowej funkcji zmiany punktu rosy dla okresów pracy przy obciążeniu nieciągłym, którą umożliwia sterownik elektroniczny każdego osuszacza CDT, początkowe koszty inwestycji szybko się amortyzują, a koszty całego okresu eksploatacji zostają ograniczone do minimum. Osuszacze CDT można wyposażyć w opcjonalne obejście umożliwiające dostosowywanie ich do sezonowych zmian wymaganej temperatury punktu rosy: dodatnich latem i ujemnych zimą. W takim przypadku osuszacz o podwójnej technologii może pracować jednostopniowo jako osuszacz ziębniczy, albo w połączeniu ze stopniem adsorpcyjnym. 4

5 Faza ziębnicza Faza adsorpcyjna Wlot powietrza Wymiennik ciepła Filtr koalescencyjny Zawór 4-drogowy Obejście Filtr wstępny Wylot powietrza Wylot czynnika ziębniczego Wlot czynnika ziębniczego Rozprężarka kapilarna Sprężarka chłodnicza Filtr/osuszacz Skraplacz Komora separacyjna Woda Spust kondensatu Wylot wody Ciepłe wilgotne Zimne wilgotne Gorące suche Zimne suche Ciepłe suche Czynnik chłodniczy w postaci gazowej Czynnik chłodniczy w postaci ciekłej Czujnik punktu rosy Podgrzewacz Filtr pyłów Obejście gorącego gazu Zawór otwarty Zawór zamknięty Podwójna technologia podwójne korzyści Wyjątkowe połączenie technologii ziębniczej i adsorpcyjnej oferuje szereg korzyści, z których najważniejszą jest niższy całkowity pobór mocy. Niższe koszty eksploatacji w porównaniu z tradycyjnymi osuszaczami adsorpcyjnymi regenerowanymi na zimno i na gorąco (mniejsze wymagania co do powietrza regeneracyjnego i niższe zużycie energii przez podgrzewacz) Niższe koszty konserwacji dzięki mniejszej objętości desykantu o dłuższym okresie eksploatacji Stały ciśnieniowy punkt rosy bez szczytów powyżej zadanej temperatury Dodatkowe oszczędności dzięki opcji obejścia sezonowego Dodatkowe oszczędności przy obciążeniu częściowym (przełączanie w zależności od punktu rosy) Kompaktowe wymiary Innowacyjny sterownik cyfrowy 5

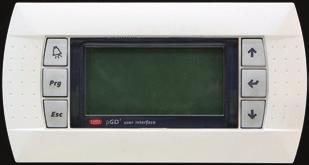

6 Inteligentne osuszanie Systemy sterowania osuszaczami Standardowo wszystkie osuszacze CDT marki CompAir są wyposażone w sterowniki elektroniczne. Osuszacz CDT140 i modele wyższe są opcjonalnie dostępne ze sterownikiem wyposażonym w ekran dotykowy. Funkcje sterownika cyfrowego Pełne sterowanie pracą osuszacza i fazami regeneracji oraz prezentowanie ich na wyświetlaczu Konfiguracja parametrów, alarmy i historia alarmów Menu serwisowe chronione hasłem Alarm ze stykiem bezprądowym, zdalne włączanie/ wyłączanie, interfejs ModBus Wyświetlacz punktu rosy Opcjonalny ekran dotykowy w modelach CDT140 do CDT340 Układ spustu sterowany przez elektroniczny sterownik osuszacza Tryb czasowy we wszystkich modelach Tryb pojemnościowy w modelach CDT140 do CDT340 Rzut oka na korzyści Niewielka ilość powietrza regeneracyjnego Zużycie energii mniejsze nawet o 60% w porównaniu z dwukolumnowymi osuszaczami regenerowanymi na zimno Dostępny w ofercie system zarządzania energią Rzetelne monitorowanie punktu rosy dostarczanego powietrza umożliwia energooszczędne rozszerzenie obiegu osuszania stosownie do potrzeb Opcja obejścia desykantu Zapobiega większemu zużyciu energii, gdy wymagany jest tylko dodatni punkt rosy Filtracja niskotemperaturowa Skuteczniejsza filtracja oparów oleju, wyższa jakość powietrza w dalszej części instalacji Brak konieczności modyfikowania złoża desykantu lub zmiany kryz Elastyczne rozwiązanie dostosowane do wszelkich wymaganych warunków roboczych i parametrów pracy 6

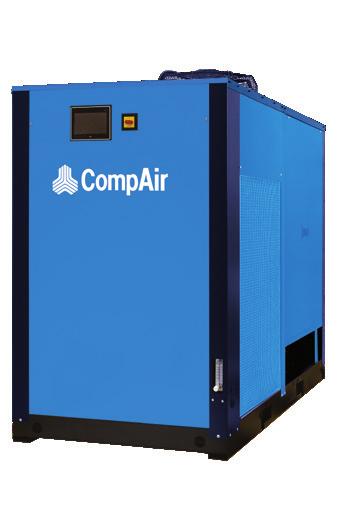

7 Osuszacze hybrydowe CDT025 CDT340 Zakres dostawy Osuszacze serii CDT marki CompAir są dostarczane gotowe do instalacji. Wyposażone w filtry wstępne aerozoli olejowych i wodnych oraz cząstek stałych zgodne z normą ISO 12500, znajdujące się przed obwodem oziębiania oraz przed stopniem adsorpcyjnym i po nim Przełączanie w zależności od punktu rosy jako funkcja standardowa we wszystkich modelach Wbudowany spust sterowany czasowo we wszystkich modelach Wbudowany spust sterowany pojemnościowo w modelach CDT140 do CDT340 Opcjonalnie: Obejście na potrzeby pracy sezonowej (modele CDT060 do CDT340) 7-calowy kolorowy wyświetlacz z ekranem dotykowym (modele CDT140 do CDT340) Dane techniczne Model Połączenia elektryczne Napięcie sieci zasilającej Stopień ochrony Warunki pracy 230 V, 1-fazowe, 50 Hz w przypadku CDT V, 3-fazowe, 50 Hz w przypadku CDT IP44 Przepływ powietrza 1 wlotowy wylotowy Przyłącza powietrza Ciśnienie maks. Skuteczna śr. moc pobierana 2 Równoważna moc pobierana w przypadku powietrza regeneracyjnego 3 Szerokość Wysokość Głębokość Ciężar [m 3 /min] [BSPP-F] [bar e ] [kw] [kw] [mm] [mm] [mm] [kg] CDT025 2,5-2,4 1 cal 16 0,94 0, CDT ,9 1 cal 16 1,30 0, CDT ,8 1½ cal 12 1,27 1, CDT ,7 1½ cal 12 1,94 1, CDT ,6 2 cal 12 2,01 2, CDT ,2 2½ cal 12 4,02 4, CDT ,9 2½ cal 12 5,17 5, ¹ ] W odniesieniu do 1 bar(a) i 20 C przy wydajności ssania sprężarki. Sprężanie kolejno do 7 bare przy 35 C na wlocie osuszacza przy wilgotności względnej 100%, w temperaturze otoczenia 25 C dla ciśnieniowego punktu rosy -40 C. Przepływ wylotowy jest średnim natężeniem przepływu netto po odjęciu średniego natężenia przepływu powietrza regeneracyjnego. ² ] Obliczona w całym okresie cyklu obejmuje całkowitą moc pobieraną przez obwód oziębiania i podgrzewacz desykantu. ³ ] Natężenie przepływu powietrza regeneracyjnego w całym okresie cyklu obliczone jako moc pobierana przez sprężarkę powietrza przy sprawności 5,5 kw/m³/min. Współczynniki korekcji do wyboru modeli CDT Wybór lokalizacji Temperatura otoczenia Temperatura wlotowa sprężonego powietrza Ciśnienie robocze Czynnik Temperatura na wlocie [ C] Współczynnik korekcji 1,22 1 0,81 0,69 0,59 0,52 0,46 0,4 Instalacja we wnętrzu o temperaturach dodatnich w środowisku niezagrożonym wybuchem 5 C do 50 C 5 C do 65 C 2 do 16 bar(g) modele do CDT040 2 do 12 bar(g) CDT060 do CDT140 4 do 12 bar(g) CDT260 do CDT340 Sprężone i azot w postaci gazowej Ciśnienie robocze [bare e ] Współczynnik korekcji 0,62 0,75 0,87 1 1,08 1,2 1,28 1,34 1,4 1,45 1,5 1,54 1,6 Współczynnik do obliczenia poboru mocy przez model CDT przy wartościach ciśnieniowego punktu rosy różniących się od -40 C i/lub przy obciążeniu częściowym Ciśnieniowy punkt rosy [ C] Tylko ozięb. Współczynnik korekcji 0,39 0,88 0,89 0,90 0,92 1 1,31 Obciążenie częściowe 25% 50% 75% 100% Współczynnik korekcji 0,66 0,82 0,94 1 Współczynnik korekcji, tylko obwód oziębiania 0,52 0,76 0,90 1 Przykład: CDT140 pracujący przy ciśnieniowym punkcie rosy -20 C i z obciążeniem wynoszącym 50% zdolności znamionowej 1] Odnaleźć współczynnik korekcji w powyższej tabeli: ciśnieniowy punkt rosy -20 C = 0,92: obciążenie 50% = 0,82. 2] Moc całkowita w warunkach znamionowych pobierana przez model CDT140 (zob. tabela parametrów) wynosi: 2,01 + 2,37 = 4,38 kw. 3] Zastosować współczynnik korekcji. Całkowita moc pobierana w nowych warunkach wynosi 4,38 x 0,92 x 0,82 = 3,3 kw. Przykład: CDT140 z sezonową opcją obejścia (aktywny tylko obwód oziębiania), jednostka obciążona w 50% 1] Odnaleźć współczynnik korekcji w powyższej tabeli: tylko obwód oziębiania = 0,39: obciążenie 50% tylko z obwodem oziębiania = 0,76. 2] Zastosować współczynnik korekcji do całkowitej mocy pobieranej przez CDT140. Nowa wartość to 4,38 x 0,39 x 0,76 = 1,3 kw. 7
