Specyfikacja Techniczna Wykonania i odbioru robót

Transkrypt

1 Zamawiający: Adres: Miejski Zarząd Nieruchomości ul. 1 Maja 55, Jastrzębie-Zdrój. ul. Moniuszki 5-7 i ul. Moniuszki 1-3 w Jastrzębiu-Zdroju. Nazwa zamówienia: wykonanie zagospodarowanie na terenie Gminy przy ul. Moniuszki 1-3 i 5-7 Adres: Jastrzębie-Zdrój, ul. Moniuszki 1-3 i ul. Moniuszki 5-7 Kod i nazwa zamówienia według CPV: Roboty w zakresie nawierzchni dróg Rekultywacja terenu Roboty w zakresie kształtowania terenów zielonych Data opracowania: kwiecień 2017 r. Autor opracowania: Ewa Klikuszowian- Pluta Sprawdził: Piotr Gawron Jolanta Migdał- Maciończyk

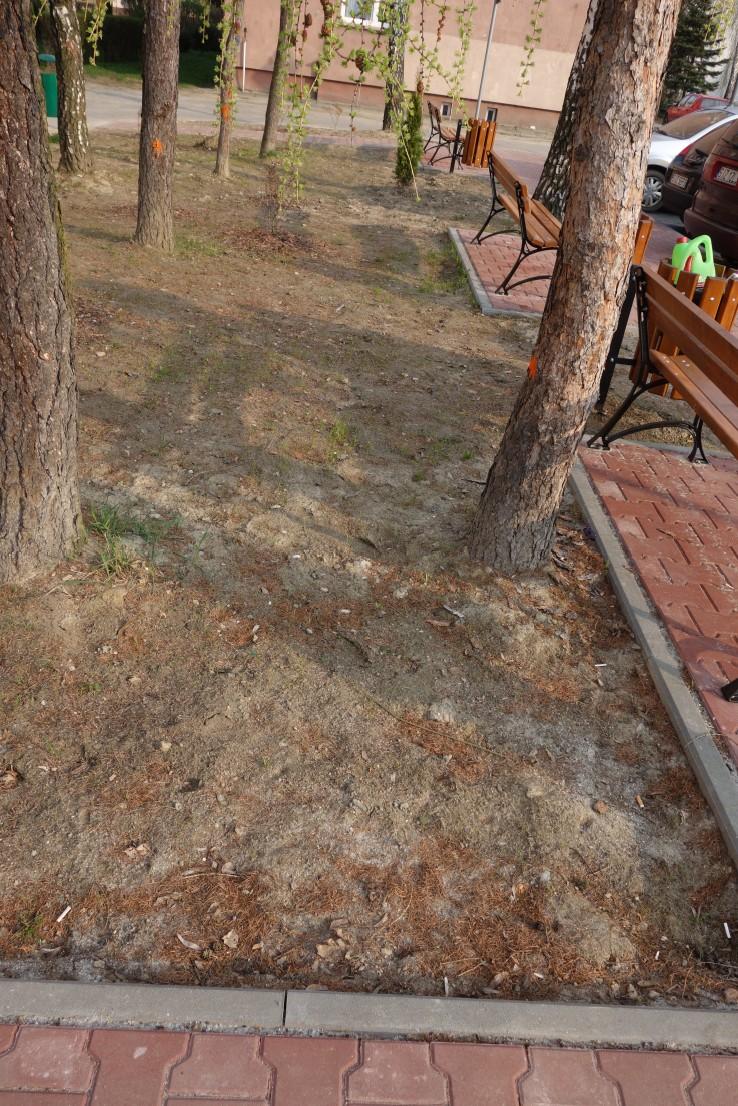

2 1.CZĘŚĆ OPISOWA 1.1.Opis ogólny przedmiotu zamówienia: Przedmiotem zamówienia jest realizacja inwestycji pn. Wykonanie zagospodarowania na terenie gminy przy ul. Moniuszki 1-3, 5-7, tj.: rekultywacja terenu zielonego wokół parkingu, utwardzenie nawierzchni, inne roboty towarzyszące niezbędne do wykonania całości zadania. Inwestycja realizowana będzie na działce gminnej nr 3307/ Zakres stosowania specyfikacji: Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych specyfikacją: Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót wymienionych w pkt Wykonawca przed złożeniem oferty zobowiązany jest do dokonania oględzin obiektu i zapoznania się z zakresem robót. 1.4.Określenia podstawowe: Określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi odpowiednimi normami. 1.5.Ogólne wymagania dotyczące robót: Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z umową, specyfikacją, przedmiarem i poleceniami Inspektora Nadzoru. 2. Zakres robót obejmuje: Rekultywację terenu zielonego wokół parkingu: 1. Skwer przy parkingu na działce nr 3307/58: uporządkowanie terenu zielonego usunięcie kamieni, nieczystości, przesadzenie krzewu - thuja szmaragdowa 1 szt., 2. Teren od strony parkingu graniczący z działką nr 3518/58 (prywatna posesja): uporządkowanie terenu zielonego usunięcie kamieni, nieczystości, nasadzenie krzewów - trzmielina, tawua, berberys z zasileniem nawozem, 3. Teren graniczący z działką nr 3130/58 (za garażami): uporządkowanie terenu zielonego usunięcie kamieni, nieczystości, wyprofilowanie skarpy, wyrównanie, przesadzenie krzewów- thuje 13 szt. z zasileniem nawozem, nasadzenie krzewów: thuja szmaragd wys. ok. 1,5 mb 6 szt., liguster, tawua, berberys z zasileniem nawozem, utwardzenie terenu przy trzepaku płytami ażurowymi - ok. 6 m 2, malowanie trzepaka farbą olejną, 4. Teren graniczący z działką nr 3026/58: wykonanie nawierzchni z kostki betonowej behaton gr. 6 cm, kolor czerwony przy dojściu do ławek

3 18 m2 (2 x 3m x 3 m) z ułożeniem obrzeży betonowych, montaż 2 szt. ławek ogrodowych i 2 szt koszy na śmieci wraz z zakotwieniem (materiał inwestora), 5. Teren na przy działce nr 2650/58 i 31228/58: wyprofilowanie terenu, wykonanie dojścia z kostki betonowej behaton gr 6 cm wraz z ułożeniem obrzeży betonowych, w kierunku placyka gospodarczego usytuowanego na działce nr 3129/58 (prace należy wykonać wyłącznie do granicy działki nr 3307/58), nasadzenie krzewów - trzmielina, tawua, berberys z zasileniem nawozem, wyrównanie, 6. Parking na działce 3307/58: wykonanie nowej zatoczki przy wjeździe na parking od strony działki nr 3308/58 poprzez ułożenie krawężników drogowych ok. 5,00 mb, nawiezienie ziemi, ułożenie agrowłókniny, wypełnienie korą lub zrębkami kolorowymi w zatoczkach (3szt.), Dostarczony materiał roślinny powinien być zgodny z normą PN-87 R-67022, PN-87 R oraz BN76/ jak również musi być właściwie oznaczony, tzn. krzewy, drzewa, byliny muszą mieć etykiety, na których jest nazwa łacińska, forma, wybór, wysokość pnia, numer normy. Rośliny powinny rosnąć przynajmniej dwa pełne sezony wegetacyjne w pojemnikach (np. C-2, C-3), z których będą wysadzone, mieć dobrze wykształcony ale nie przerośnięty system korzeniowy i prawidłowo rozwiniętą część naziemną. Przed wysadzeniem roślin z pojemników należy je dobrze nawodnić. Krzewy powinny być prawidłowo uformowane z zachowaniem pokroju i barwy charakterystycznej dla gatunku i odmiany. Dokładne miejsce nasadzeń poszczególnych roślin wraz z doborem dostępnych odmian zostanie ustalone podczas przekazania frontu robót. 3. Tryb realizacji robót: Tryb a) roboty będą zlecone w formie protokołu przekazania frontu robót przez inspektora nadzoru; b) w protokole przekazania frontu robót zostanie określony szczegółowy zakres robót; c) przed przystąpieniem do realizacji robót, wykonawca jest zobowiązany do sporządzenia kosztorysu ofertowego, d) nadzór nad realizacją robót z ramienia wykonawcy należy powierzyć osobie posiadającej uprawnienia budowlane w specjalności konstrukcyjno- budowlanej w ograniczonym lub w pełnym zakresie do kierowania robotami budowlanymi, e) odbiór robót następować będzie na podstawie zgłoszenia gotowości do odbioru zgłoszenia należy dokonać w formie pisemnej w sekretariacie MZN; za moment zgłoszenia przyjmuje się datę wpływu do MZN, f) odbiór robót zostanie przeprowadzony przez inspektora nadzoru w terminie do 14 dni kalendarzowych od daty zgłoszenia, g) do zgłoszenia należy dołączyć wszelkie wymagane dokumenty związane z realizacją robót, w tym: kosztorys powykonawczy, deklaracje zgodności, certyfikaty, itp. Brak wskazanych dokumentów w zgłoszeniu będzie traktowany jak brak realizacji zadania i czynności odbiorowe nie zostaną rozpoczęte (będą miały wówczas zastosowanie zapisy dotyczące kar umownych), h) rozliczenie wykonania robót nastąpi na podstawie protokołu odbioru i kosztorysu powykonawczego sprawdzonego przez inspektora nadzoru, Materiały

4 Jako podstawę do określenia wartości materiałów przyjmowane będą ceny określone jako średnie wraz z kosztami zakupu zawarte we wskazanych (ostatnich aktualnych) informatorach wydawnictwa Sekocenbud - informatory kwartalne. Do cen materiałów nie dolicza się wskaźnika narzutu zysku. W przypadku konieczności użycia materiałów nie ujętych w informatorach cena zostanie ustalona w oparciu o faktury zakupu (wartość netto) powiększone o koszty zakupu z aktualnego miesięcznika Błyskawica. Szacunkowa cena zostanie ustalona przed dokonaniem zakupu i wbudowaniem. Kopię faktury należy dołączyć do zgłoszenia zakończenia robót. Wszystkie materiały muszą posiadać dokumenty określone w Art Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane - przy wykonywaniu robót budowlanych należy stosować wyroby budowlane o właściwościach użytkowych umożliwiających prawidłowo zaprojektowanym i wykonanym obiektom budowlanym spełnienie wymagań podstawowych, określonych w art. 5 ust. 1 pkt 1 - dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie. Ceny materiałów zawarte w wydawnictwach Sekocenbud są cenami netto. Sprzęt Jako podstawę do określenia wartości sprzętu przyjmowane będą ceny określone jako średnie ceny pracy sprzętu zawarte we wskazanych (ostatnich aktualnych) informatorach wydawnictwa Sekocenbud - informatory kwartalne. Do ceny sprzętu nie będą naliczane koszty pośrednie i zysk. Ceny pracy sprzętu zawarte w wydawnictwach Sekocenbud są cenami netto. Wartość roboczogodziny 1. Wartość roboczogodziny brutto z podatkiem VAT ustalona w ofercie Wykonawcy będzie stanowiła podstawę do sporządzania kosztorysów ofertowych i powykonawczych; powinna ona zawierać wszystkie koszty związane z realizacją przedmiotu zamówienia. Na wartość roboczogodziny netto składa się: 2. stawka robocizny kosztorysowej R, 3. wskaźnik narzutu kosztów pośrednich (naliczany będzie do R ), 4. wskaźnik narzutu zysku (naliczany będzie do R + Kp). 5. Na wartość roboczogodziny brutto składa się wartość roboczogodziny netto (z narzutami) powiększona o podatek VAT 23%. Podana cena roboczogodziny brutto jest ceną ryczałtową obowiązującą w całym okresie ważności oferty, pozostaje stała przez cały okres realizacji zamówienia i nie będzie podlegać waloryzacji i zmianom stawki podatku VAT. Kosztorys powykonawczy Kosztorys powykonawczy należy sporządzać w oparciu o wskazane poniżej zasady: 1. wartość roboczogodziny przyjmowana będzie wg zasady określonej w pkt. wartość roboczogodziny, 2. wartość materiałów przyjmowana będzie wg zasady określonej w pkt. materiały ; 3. wartość sprzętu przyjmowana będzie wg zasady określonej w pkt. sprzęt ; 4. kosztorys należy sporządzić w oparciu o dostępne katalogi typu KNR, KNNR, zakładowe, specjalistyczne itd., oraz kalkulacje własne w przypadku braku odpowiednich norm, 5. nie dopuszcza się dodatkowego wyliczania kosztów zabezpieczenia terenu budowy oraz transportu wewnętrznego materiałów. Koszty te należy uwzględnić w kosztach pośrednich. 4. Wymagania wobec Wykonawcy: kierownik robót- uprawnienia budowlane w specjalności konstrukcyjno budowlanej (ograniczone lub bez ograniczeń) do kierowania robotami, zaświadczenia o przynależności do Okręgowej Izby Inżynierów Budownictwa aktualne na dzień składania oferty. 5. Przepisy związane: Rozporządzenie Ministra Infrastruktury z dnia 6 luty 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. u. Nr 47 z 2003r. Poz. 401), Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 w sprawie ogólnych

5 przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129/97 poz. 884 z późniejszymi zmianami), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z dnia 15 czerwca 2002 r.), PN-R-67022:1987 Materiał szkółkarski - Ozdobne drzewa i krzewy iglaste, PN-R-67023:1987 Materiał szkółkarski - Ozdobne drzewa i krzewy liściaste. CZĘŚĆ INFORMACYJNA 1. Zamawiający oświadcza, że działka będąca przedmiotem opracowania znajduje się w administrowaniu zamawiającego, z którego wynika uprawnienie do zlecenia projektowania robót, 2. Wykonawca jest zobowiązany zrealizować przedmiot zamówienia spełniając wymagania ustawy Prawo budowlane (tekst jedn. Dz. U. z 2010 r., Nr 243, poz z późn. zm.), rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz. 690 z 2003 r. z późń. zm.), innych ustaw i rozporządzeń, Polskich Norm, zasad wiedzy technicznej i sztuki budowlanej.

6 Załącznik: mapa zasadnicza w skali 1:500.
