1 Zamawiający: Adres: Miejski Zarząd Nieruchomości ul. 1 Maja 55, Jastrzębie-Zdrój. ul. Wrzosowa 4A-8A-12A w Jastrzębiu-Zdroju. Nazwa zamówienia: wykonanie zagospodarowanie na terenie Gminy przy ul. Wrzosowej 4A,8A,12A pod ustawienie kontenerów na odpady Adres: Jastrzębie-Zdrój, ul. Wrzosowa działka nr 88/5 Kod i nazwa zamówienia według CPV: Roboty w zakresie nawierzchni dróg Rekultywacja terenu Roboty w zakresie kształtowania terenów zielonych Data opracowania: kwiecień 2017 r. Autor opracowania: Ewa Klikuszowian- Pluta Sprawdził: Piotr Gawron

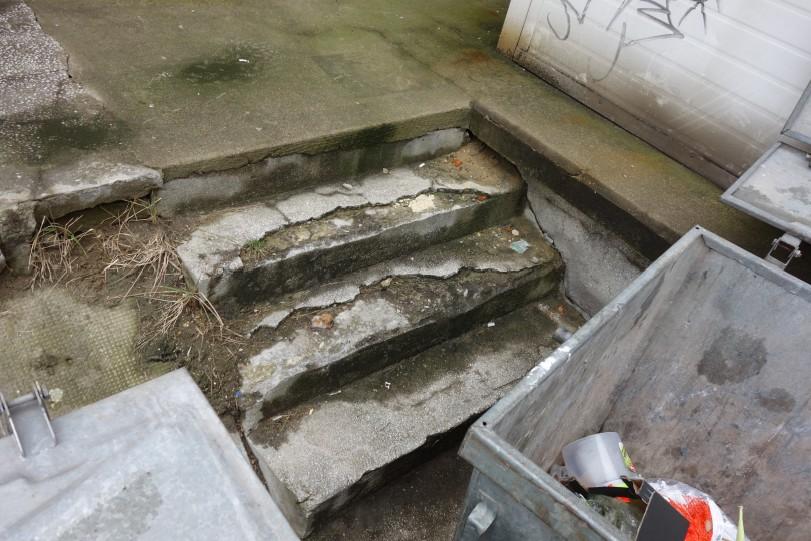

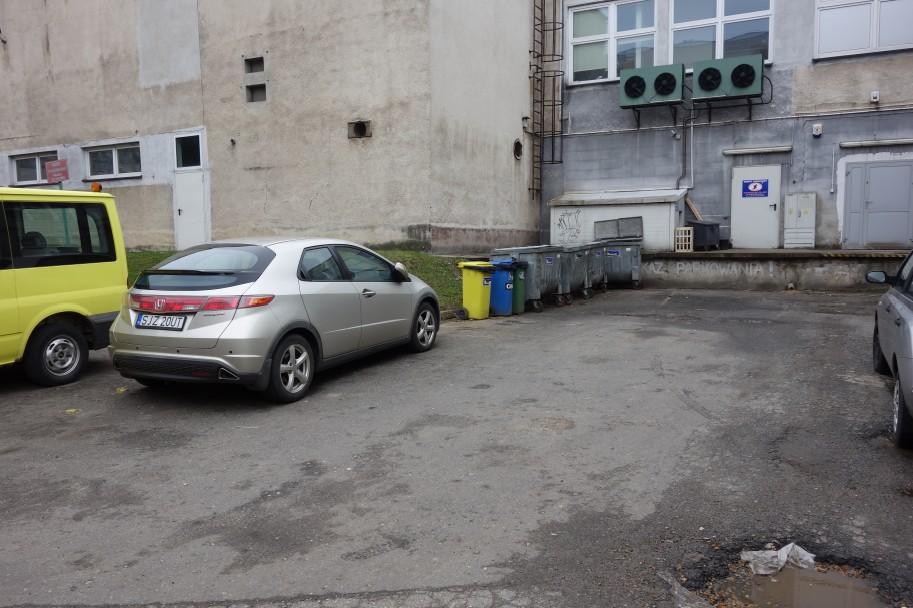

2 1.CZĘŚĆ OPISOWA 1.1.Opis ogólny przedmiotu zamówienia: Przedmiotem zamówienia jest realizacja inwestycji pn. Przebudowa nawierzchni Wrzosowa 4A-8A-12A, tj.: remont nawierzchni pod ustawienie kontenerów na odpady, remont nawierzchni dojść, chodników, opasek wokół pawilonów, naprawa schodów terenowych, rampy, inne roboty towarzyszące niezbędne do wykonania całości zadania. Inwestycja realizowana będzie na działce gminnej nr 88/ Zakres stosowania specyfikacji: Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych specyfikacją: Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót wymienionych w pkt Wykonawca przed złożeniem oferty zobowiązany jest do dokonania oględzin obiektu i zapoznania się z zakresem robót. 1.4.Określenia podstawowe: Określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi odpowiednimi normami. 1.5.Ogólne wymagania dotyczące robót: Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z umową, specyfikacją, przedmiarem i poleceniami Inspektora Nadzoru. 2. Zakres robót obejmuje: 1. Pawilon usługowy przy ul. Wrzosowej 4A: demontaż krawężników wokół dojścia, rozebranie nawierzchni z płyt chodnikowych, wykonanie koryta, wykonanie podbudowy, wyrównanie powierzchni, ułożenie nowych krawężników drogowych po uprzednim wykonaniu ław betonowych, wykonanie nawierzchni z kostki betonowej behaton, wymiana opaski przy budynku, inne roboty, umożliwiające realizację zadania w całości. 2. Pawilon usługowy przy ul. Wrzosowej 8A (od strony budynku mieszkalnego i kontenerów na odpady): rozebranie nawierzchni asfaltowej z wywiezieniem i utylizacją materiału z rozbiórki, rozebranie krawężników drogowych, wykonanie korytowania i podbudowy, ułożenie nowych krawężników po uprzednim wykonaniu ław betonowych, wykonanie nawierzchni z kostki betonowej behaton wraz z połączeniem z istniejącą nawierzchnią asfaltową, skucie betonowej nawierzchni w miejscu opaski przy budynku, wykonanie opaski z płyt chodnikowych, wzmocnienie skarpy poprzez ułożenie prefabrykowanych płyt ażurowych, uzupełnienie humusu, wyrównanie, obsianie trawą, miejscowa naprawa tynków na rampie ze skuciem uszkodzonych fragmentów i uzupełnieniem, malowanie metalowych elementów rampy, remont schodów terenowych (3 szt.) - demontaż balustrady, montaż (bez wymiany) uzupełnienie betonu, wyrównanie powierzchni, inne roboty, umożliwiające realizację zadania jako całości Pawilon usługowy przy ul. Wrzosowej 8A od strony ul. Wrzosowej: demontaż krawężników wokół dojścia,

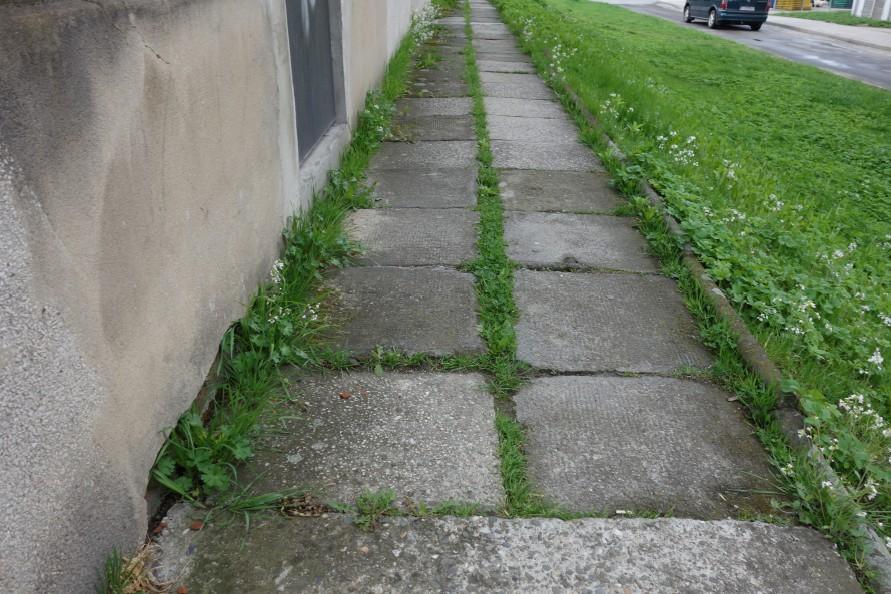

3 rozebranie nawierzchni z płyt chodnikowych, wykonanie koryta, wykonanie podbudowy, wyrównanie powierzchni, ułożenie nowych krawężników drogowych po uprzednim wykonaniu ław fundamentowych, wykonanie nawierzchni z kostki betonowej behaton, inne roboty, umożliwiające realizację zadania jako całości. 3. Pawilon usługowy przy ul. Wrzosowej 12 A : demontaż krawężników przy chodniku (od strony ul. Wrzosowej), rozebranie nawierzchni z płyt chodnikowych, wykonanie koryta, wykonanie podbudowy, wyrównanie powierzchni, ułożenie nowych krawężników drogowych po uprzednim wykonaniu ław betonowych, wykonanie nawierzchni chodnika z kostki betonowej behaton, wymiana opaski przy budynku od strony ul. Wrzosowej i wjazdu pod budynek mieszkalny, inne roboty, umożliwiające realizację zadania jako całości. 3. Tryb realizacji robót: Tryb a) roboty będą zlecone w formie protokołu przekazania frontu robót przez inspektora nadzoru; b) w protokole przekazania frontu robót zostanie określony szczegółowy zakres robót; c) przed przystąpieniem do realizacji robót, wykonawca jest zobowiązany do sporządzenia kosztorysu ofertowego, d) nadzór nad realizacją robót z ramienia wykonawcy należy powierzyć osobie posiadającej uprawnienia budowlane w specjalności konstrukcyjno- budowlanej w ograniczonym lub w pełnym zakresie do kierowania robotami budowlanymi, e) odbiór robót następować będzie na podstawie zgłoszenia gotowości do odbioru zgłoszenia należy dokonać w formie pisemnej w sekretariacie MZN; za moment zgłoszenia przyjmuje się datę wpływu do MZN, f) odbiór robót zostanie przeprowadzony przez inspektora nadzoru w terminie do 14 dni kalendarzowych od daty zgłoszenia, g) do zgłoszenia należy dołączyć wszelkie wymagane dokumenty związane z realizacją robót, w tym: kosztorys powykonawczy, deklaracje zgodności, certyfikaty, itp. Brak wskazanych dokumentów w zgłoszeniu będzie traktowany jak brak realizacji zadania i czynności odbiorowe nie zostaną rozpoczęte (będą miały wówczas zastosowanie zapisy dotyczące kar umownych), h) rozliczenie wykonania robót nastąpi na podstawie protokołu odbioru i kosztorysu powykonawczego sprawdzonego przez inspektora nadzoru, Materiały Jako podstawę do określenia wartości materiałów przyjmowane będą ceny określone jako średnie wraz z kosztami zakupu zawarte we wskazanych (ostatnich aktualnych na dzień przekazania frontu robót) informatorach wydawnictwa Sekocenbud - informatory kwartalne. Do cen materiałów nie dolicza się wskaźnika narzutu zysku. W przypadku konieczności użycia materiałów nie ujętych w informatorach cena zostanie ustalona w oparciu o faktury zakupu (wartość netto) powiększone o koszty zakupu z aktualnego miesięcznika Błyskawica. Szacunkowa cena zostanie ustalona przed dokonaniem zakupu i wbudowaniem. Kopię faktury należy dołączyć do zgłoszenia zakończenia robót. Wszystkie materiały muszą posiadać dokumenty określone w Art Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane - przy wykonywaniu robót budowlanych należy stosować wyroby budowlane o właściwościach użytkowych umożliwiających prawidłowo zaprojektowanym i wykonanym obiektom budowlanym spełnienie wymagań podstawowych, określonych w art. 5 ust. 1 pkt 1 dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie. Ceny materiałów zawarte w wydawnictwach Sekocenbud są cenami netto. Sprzęt Jako podstawę do określenia wartości sprzętu przyjmowane będą ceny określone jako średnie ceny pracy sprzętu zawarte we wskazanych (ostatnich aktualnych) informatorach wydawnictwa Sekocenbud - informatory kwartalne. Do ceny sprzętu nie będą naliczane koszty pośrednie i zysk. Ceny pracy sprzętu zawarte w wydawnictwach Sekocenbud są cenami netto.

4 Wartość roboczogodziny 1. Wartość roboczogodziny brutto z podatkiem VAT ustalona w ofercie Wykonawcy będzie stanowiła podstawę do sporządzania kosztorysów ofertowych i powykonawczych; powinna ona zawierać wszystkie koszty związane z realizacją przedmiotu zamówienia. Na wartość roboczogodziny netto składa się: 2. stawka robocizny kosztorysowej R, 3. wskaźnik narzutu kosztów pośrednich (naliczany będzie do R ), 4. wskaźnik narzutu zysku (naliczany będzie do R + Kp). 5. Na wartość roboczogodziny brutto składa się wartość roboczogodziny netto (z narzutami) powiększona o podatek VAT 23%. Podana cena roboczogodziny brutto jest ceną ryczałtową obowiązującą w całym okresie ważności oferty, pozostaje stała przez cały okres realizacji zamówienia i nie będzie podlegać waloryzacji i zmianom stawki podatku VAT. Kosztorys powykonawczy Kosztorys powykonawczy należy sporządzać w oparciu o wskazane poniżej zasady: 1. wartość roboczogodziny przyjmowana będzie wg zasady określonej w pkt. wartość roboczogodziny, 2. wartość materiałów przyjmowana będzie wg zasady określonej w pkt. materiały ; 3. wartość sprzętu przyjmowana będzie wg zasady określonej w pkt. sprzęt ; 4. kosztorys należy sporządzić w oparciu o dostępne katalogi typu KNR, KNNR, zakładowe, specjalistyczne itd., oraz kalkulacje własne w przypadku braku odpowiednich norm, 5. nie dopuszcza się dodatkowego wyliczania kosztów zabezpieczenia terenu budowy oraz transportu wewnętrznego materiałów. Koszty te należy uwzględnić w kosztach pośrednich. 4. Wymagania wobec Wykonawcy: kierownik robót- uprawnienia budowlane w specjalności konstrukcyjno budowlanej lub drogowej (ograniczone lub bez ograniczeń) do kierowania robotami budowlanymi, zaświadczenia o przynależności do Okręgowej Izby Inżynierów Budownictwa aktualne na dzień składania oferty. 5. Przepisy związane: Rozporządzenie Ministra Infrastruktury z dnia 6 luty 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. u. Nr 47 z 2003r. Poz. 401), Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129/97 poz. 884 z późniejszymi zmianami), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z dnia 15 czerwca 2002 r.), PN-R-67022:1987 Materiał szkółkarski - Ozdobne drzewa i krzewy iglaste, PN-R-67023:1987 Materiał szkółkarski - Ozdobne drzewa i krzewy liściaste. CZĘŚĆ INFORMACYJNA 1. Zamawiający oświadcza, że działka będąca przedmiotem opracowania znajduje się w administrowaniu zamawiającego, z którego wynika uprawnienie do zlecenia projektowania robót, 2. Wykonawca jest zobowiązany zrealizować przedmiot zamówienia spełniając wymagania ustawy Prawo budowlane (tekst jedn. Dz. U. z 2010 r., Nr 243, poz z późn. zm.), rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz. 690 z 2003 r. z późń. zm.), innych ustaw i rozporządzeń, Polskich Norm, zasad wiedzy technicznej i sztuki budowlanej.

5

6 Załączniki: mapa zasadnicza w skali 1:500.
