1 POZYSKANIE ZOBRAZOWAŃ HIPERSPEKTRALNYCH Z WYKORZYSTANIEM MAŁYCH BSP Aleksandra SIMA, D. Nuyts, P. Baeck, S. Livens, J. Blommaert, S. Delalieux, B. Delauré Flemish Institute for Technological Research VITO NV, Belgium

2 VITO REMOTE SENSING FLAMANDZKI INSTYTUT DO BADAN NAD TECHNOLOGIA GLOBALNA SIEC PARTNEROW KOMPLEKSOWE DORADZTWO WSPOMAGANIE DECYZJI MISJE I TECHNOLOGIA SATELITARNA GEO PRODUKTY I SERWISY JAKOSC DANYCH

3 GLOBALNA SIEC PARTNEROW Aktywnosc w 115 krajach Ponad 80 partnerow miedzynarodowych i w Belgii Operacyjne przetwarzanie danych: PROBA-V, COPERNICUS Global Land Services, SPOT-VEGETATION, APEX, etc. 3

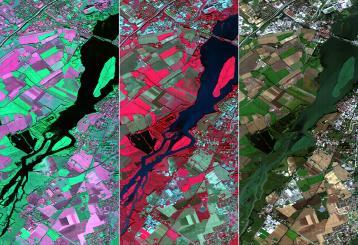

4 ROZWIAZANIA TECHNOLOGICZNE» Od wymagan uzytkownikow do rozwiazan technologicznych Satelitarne Lotnicze Stratosferyczny BSP BSP PROBA-V, projekt misji i instrumentu APEX - spectrometer lotniczy MEDUSA, kompaktowa, ultra lekka kamera COSI-cam, kompaktowa kamera hiperspektralna 4

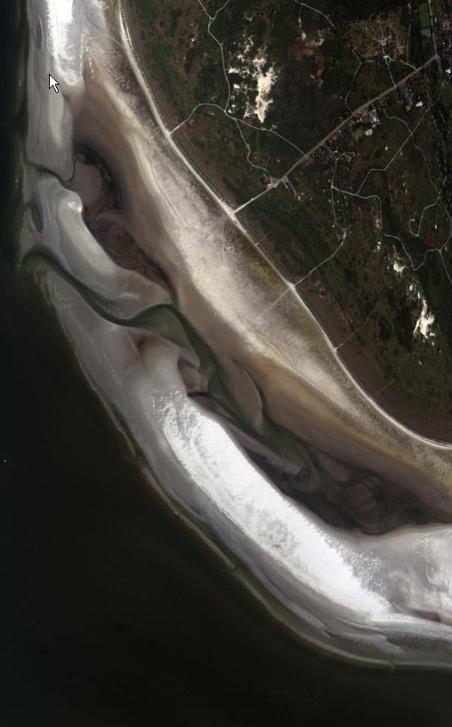

5 15 LAT DOSWIADCZENIA ZE ZOBRAZOWANIAMI HIPERSPEKTRALNYMI Od roku 2002 ponad 80 obszarow pokrytych danymi obrazowymi pozyskanymi przez instrumenty: CASI-2 & CASI-550 CASI-3 SASI ATM AISA-Eagle AHS-160 HyMAP Hyspex APEX Wszystkie dane przetworzone i opracowane przy uzyciu specjalnie zaprojektowanego systemu.

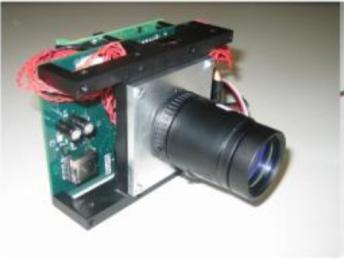

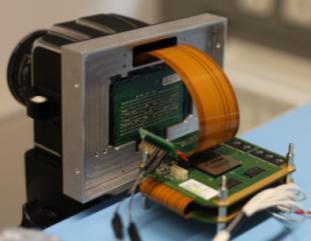

6 MINIATURYZACJA KAMER HIPERSPEKTRALNYCH MEMS Fabry-Perot Fabry-Perot na szklanym podlozu Fabry-perot bezposrednio na matrycy detektora MEDUSA 2011 APEX

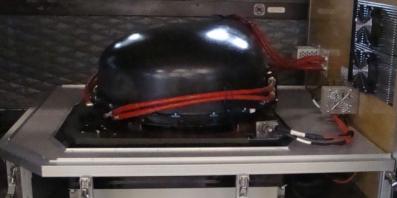

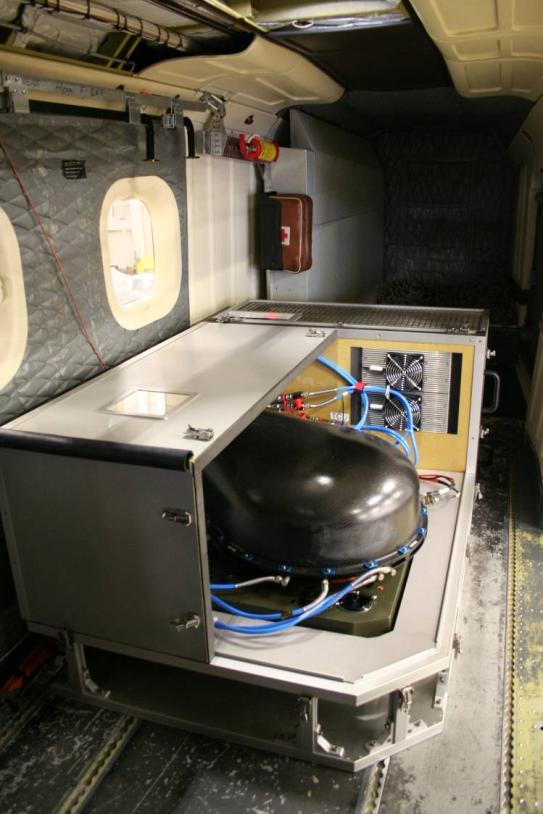

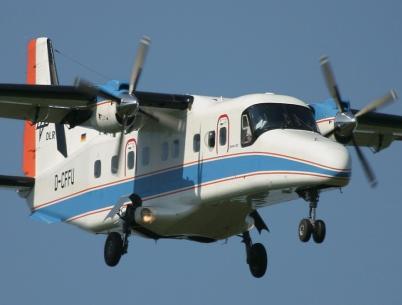

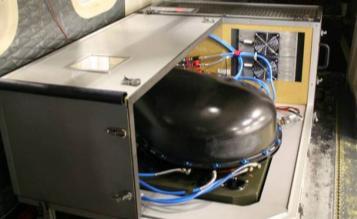

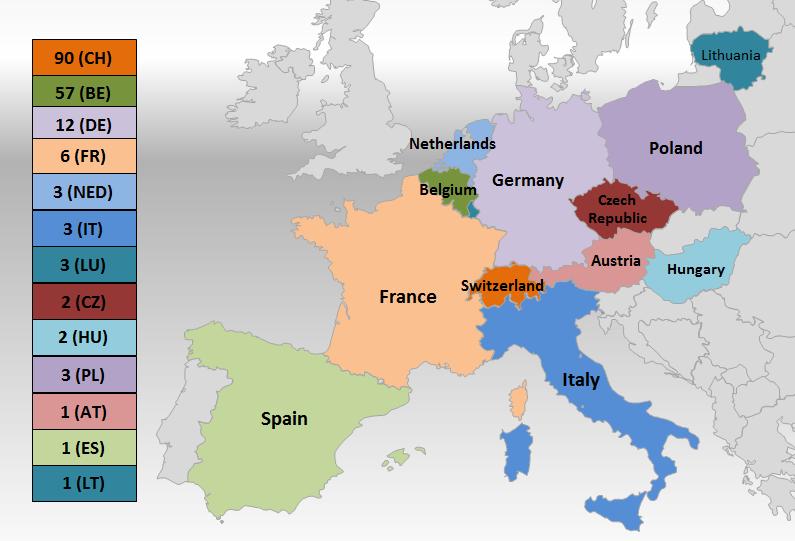

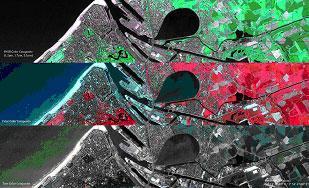

7 APEX APEX to Szwajcarsko-Belgijski Projekt finansowany przez ESA-PRODEX z dofinansowaniem od ESA.» VNIR nm 114 kanalow spektralnych ( nm)» SWIR nm 199 kanalow spektralnych (6,2-11nm)» 3500m AGL Kraje w ktorych APEX pozyskal dane:

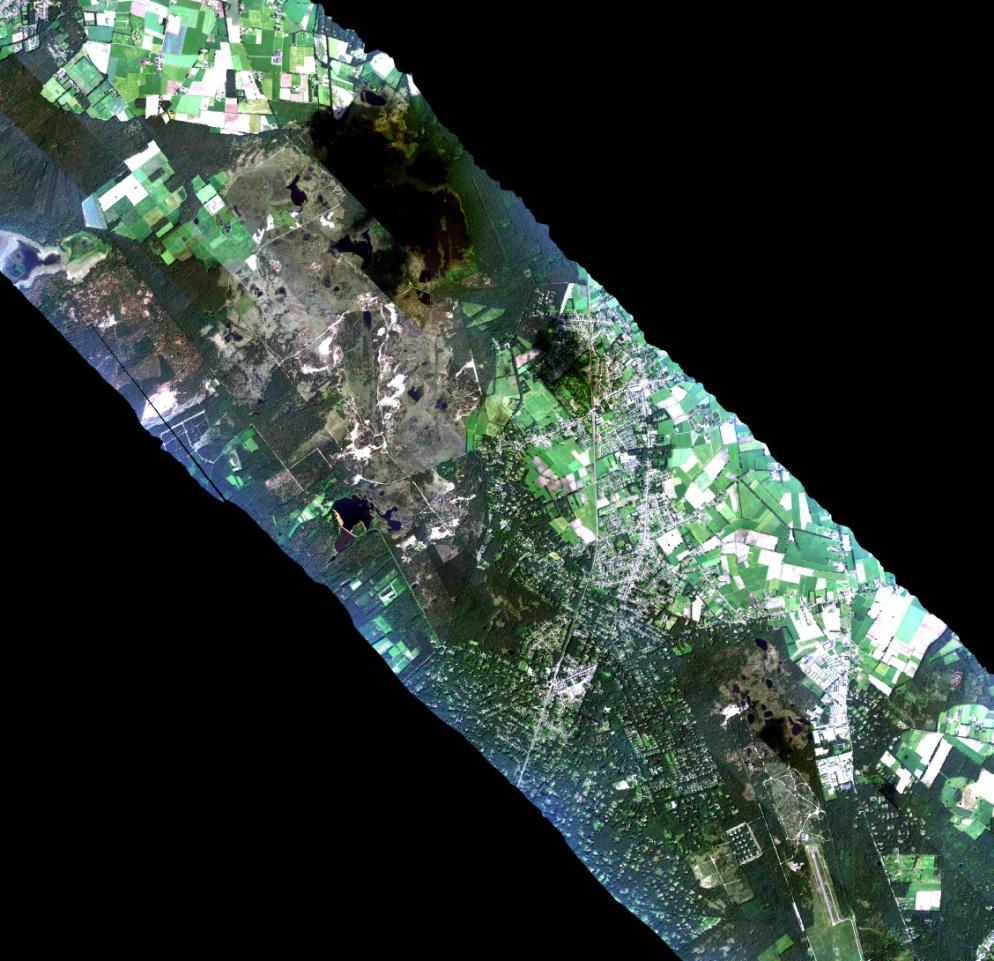

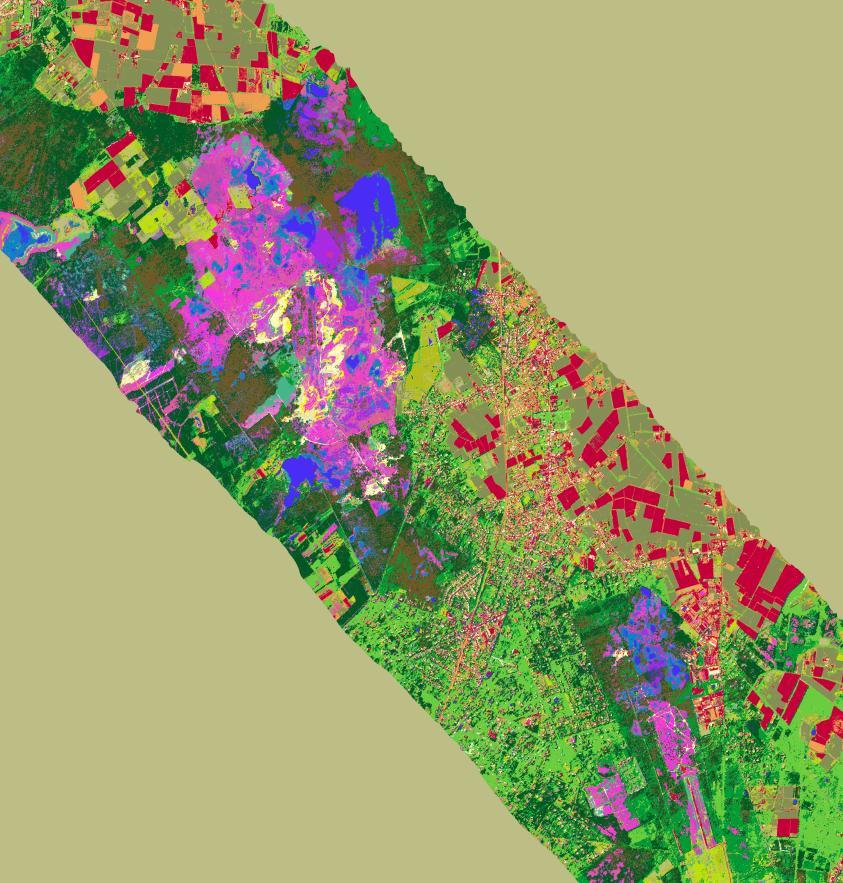

8 GLOWNE ZASTOSOWANIA DANYCH» Roznorodnosc biologiczna» Jakosc wody» Rolnictwo precyzyjne Kalmthoutse Heide, Belgia APEX RGB

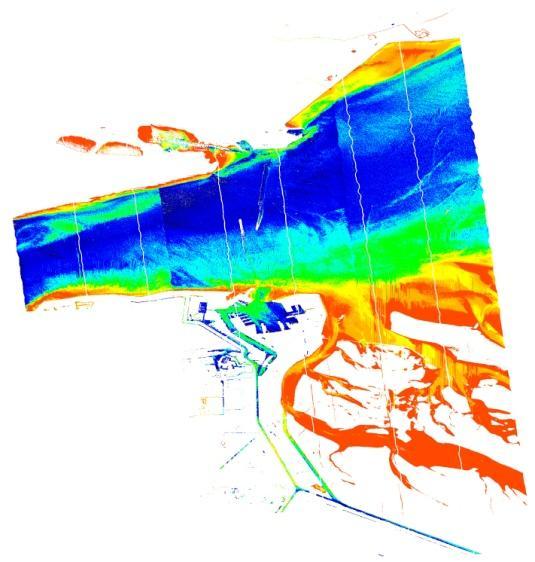

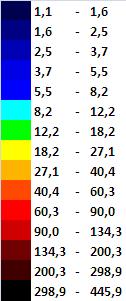

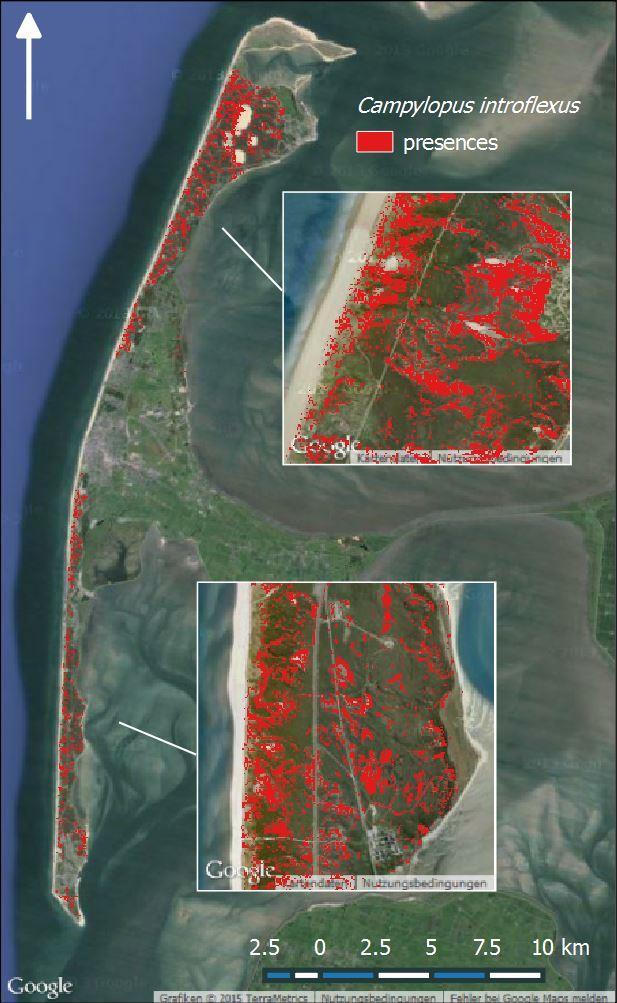

9 APEX: JAKOSC WODY KARTOWANIE ZASIEGU ROSLIN INWAZYJNYCH Calkowita zawartosc zawiesin (TSM) w morzu Wattowym (wmg L -1 ) 9 Friedrich Alexander University Erlangen- Nuremberg

10 MINIATURYZACJA KAMER HIPERSPEKTRALNYCH MEMS Fabry-Perot Fabry-Perot na szklanym podlozu Fabry-perot bezposrednio na matrycy detektora MEDUSA 2011 APEX

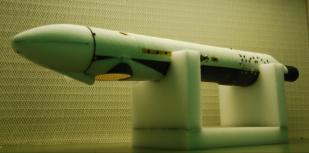

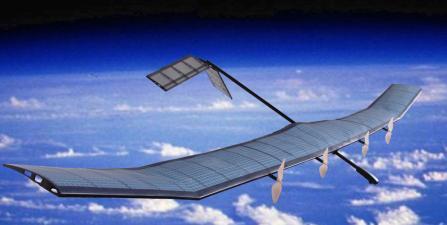

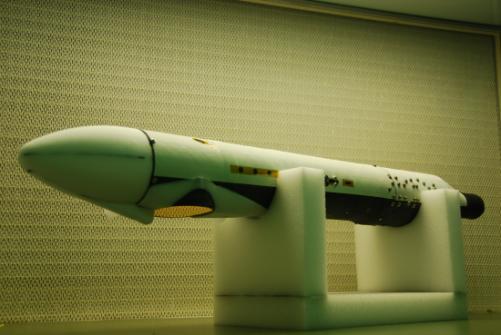

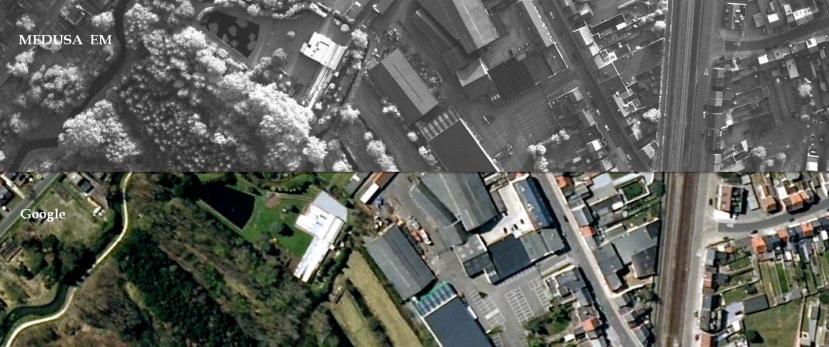

11 MEDUSA: ULTRA LEKKA WYSOKOROZDZIELCZA KAMERA SYSTEM 11 Koncepcja Model lotniczy PEGASUS - PRODUKT - Top level specifications Focal length Mass Power consumption Operational altitude Swath (@18 km) Ground sampling km Spectral range Spectral channels Image collection rate Realtime data downlink (S-band) Direct georeferencing functionality Image compression Focal plane size mm 2,6 kg < 40 W km 3 km 30 cm nm PAN COLOUR (RGB) 0.7 fps 20 Mbps H/W synchr. INS JPEG x 1200 (2 x)

12 MINIATURYZACJA KAMER HIPERSPEKTRALNYCH MEMS Fabry-Perot Fabry-Perot na szklanym podlozu Fabry-perot bezposrednio na matrycy detektora MEDUSA 2011 APEX

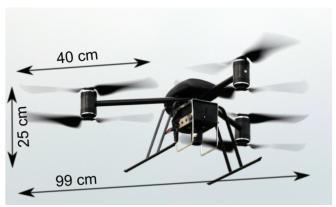

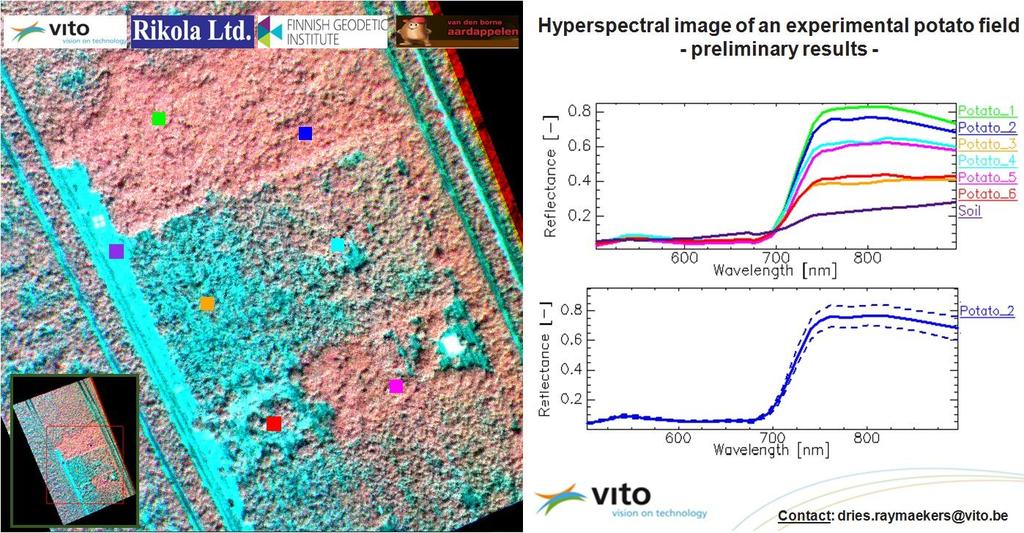

13 Kamera Rikola test 2013 Zobrazowanie eksperymentalnej uprawy ziemniakow

14 MINIATURYZACJA KAMER HIPERSPEKTRALNYCH MEMS Fabry-Perot Fabry-Perot na szklanym podlozu Fabry-perot bezposrednio na matrycy detektora MEDUSA 2011 APEX

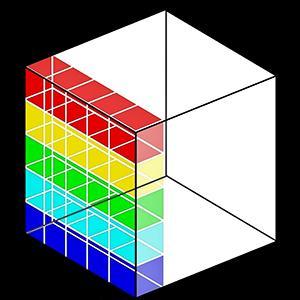

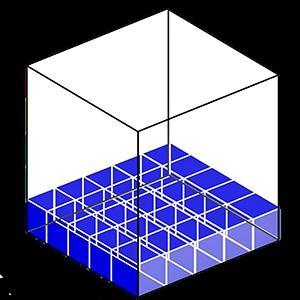

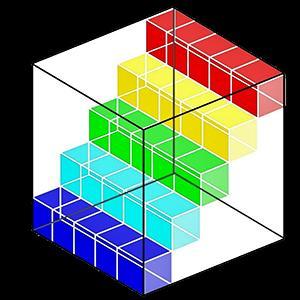

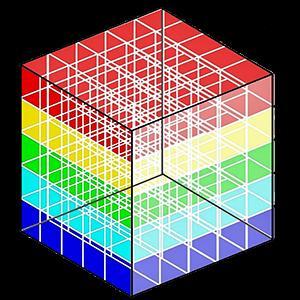

15 JAK POZYSKAC DANE HIPERSPECKTRALNE PRZY POMOCY SENSORA 2D? Skanowanie przestrzenne spektralne przestrzennospektralne Struktura danych Migawka (Snapshot) Koncept Pushbroom Zmienne zakresy spectralne przestrzennospektralne Mozaika Tiled 1 obraz zawiera spektrum 1 linii obrazu obraz 2D w jednym zakresie spektralnym obraz 2D gdzie linie pozyskane sa w roznych zakresach spektralnych Mozaika pikseli, np. 4x4, 5x5,... kafelki (tiles) z 1 zakresem spektralnym Rozdzielczosc przestrzenna Uwagi wysoka wysoka wysoka niska niska Rekonstrukcja obrazu trudna dla BSP Wymaga zmiany zakresu spektralnego Wymaga specjalistycznego przetworzenia danych Wymaga precyzyjnych filtrow Skomplikow any system optyczny 15

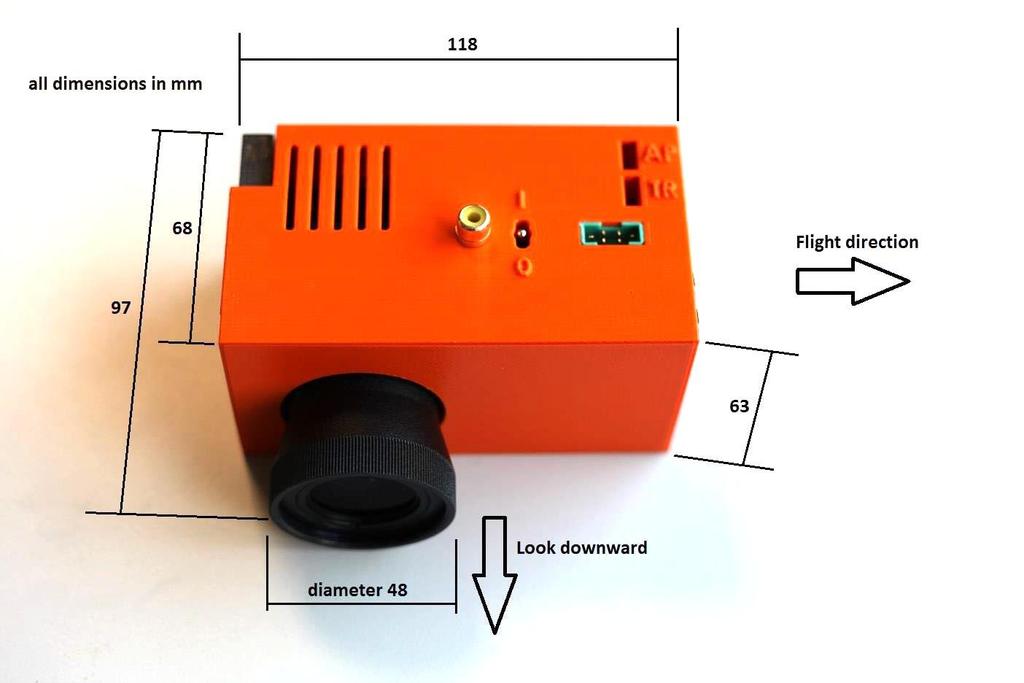

16 COSI CAM KOMPAKTOWA KAMERA HIPERSPEKTRALNA COSI CAM Rozmiar obrazu 2048 x 1088 Pokrycie 40 m [150m ] Rozdzielczosc terenowa Zakres spektralny Rozdzielczosc spektralna Zapis danych Waga Wymiary 4 cm [15cm] nm (72 zakr. spekt.) nm (160 zakr.spekt.) 5-10 nm Dysk wewnetrzny 500 g 6cm x 7cm x 11.6cm

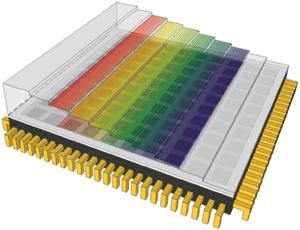

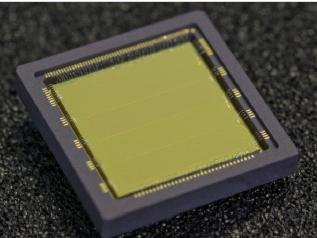

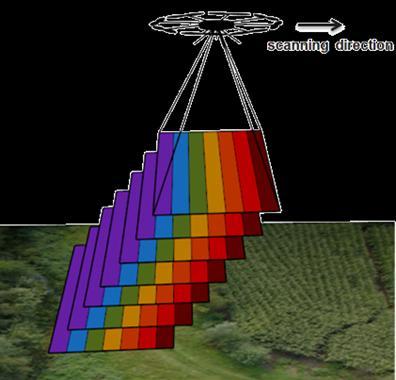

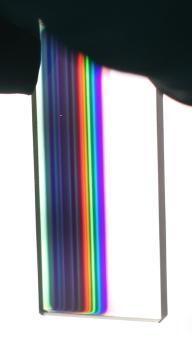

17 LINIOWO ZMIENNY FILTR INTERFERENCYJNY» Liniowy filtr interferencyjny» Filtr o zmiennej grubosci umieszczony bezposrednio na matrycy detektora» Kazde 8 linii obrazu rejestruje dane w innym zakresie spektralnym i pokrywa inny fragment obrazowanego terenu» Wymagany jest ruch kamery aby zarejestrowac pelne spektrum dla obrazowanego terenu 8 pikseli = 1 zakres spektralny

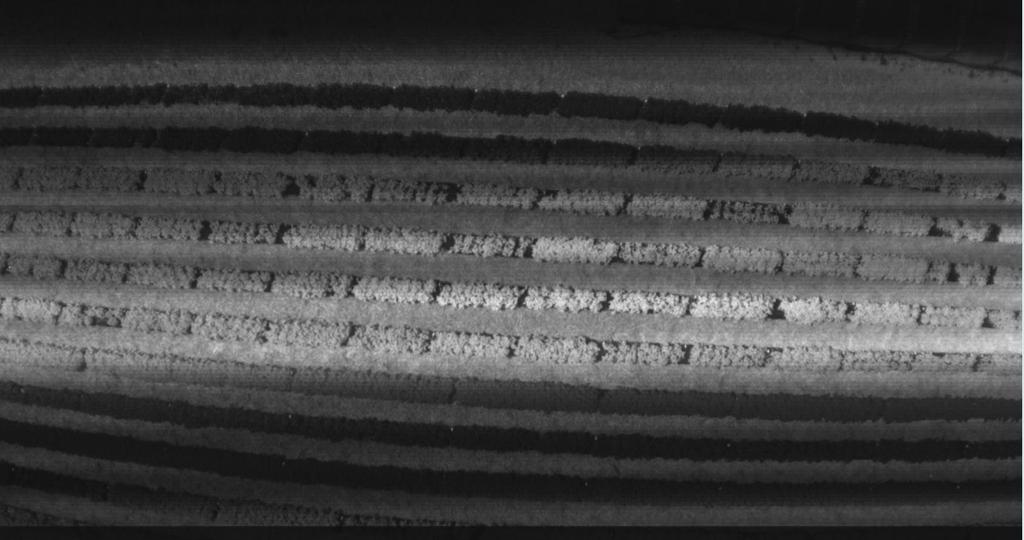

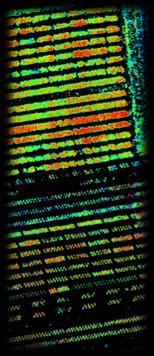

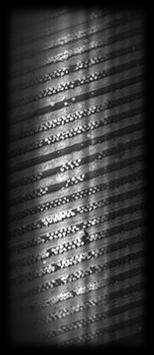

18 OBRAZ ZRODLOWY ZAREJESTROWANY PRZEZ COSI CAM 600nm 700nm 800nm 900nm 18 Data acquired in collaboration with pcfruit, St. Truiden (B)

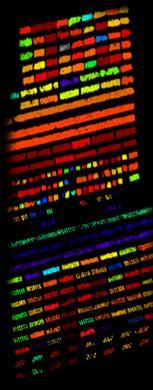

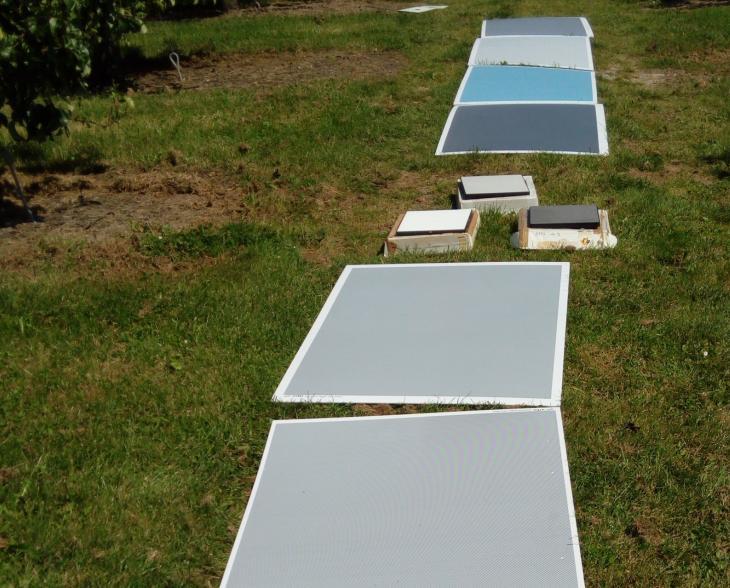

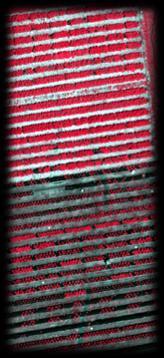

19 PRZETWARZANIE DANYCH» Dedykowany system przetwarzania danych bazujacy na podstawach fotogrametrii I widzenia komputerowego Obraz zrodlowy Odbicie spektralne» Dane GNSS i terenowe punkty kontrolne nie sa wymagane, ale podnosza jakosc skalowania danych I georeferencji» Korekcja radiometryczna I spektralna odgrywa olbrzynia role w przetwarzaniu danych» Wymagane jest uzycie referenycjnych paneli 19 spektralnych Wskazniki Mapa dzialania

20 REKONSTRUKCJA OBRAZOW POZYSKANYCH W ROZNYCH ZAKRESACH SPEKTRALNYCH 20

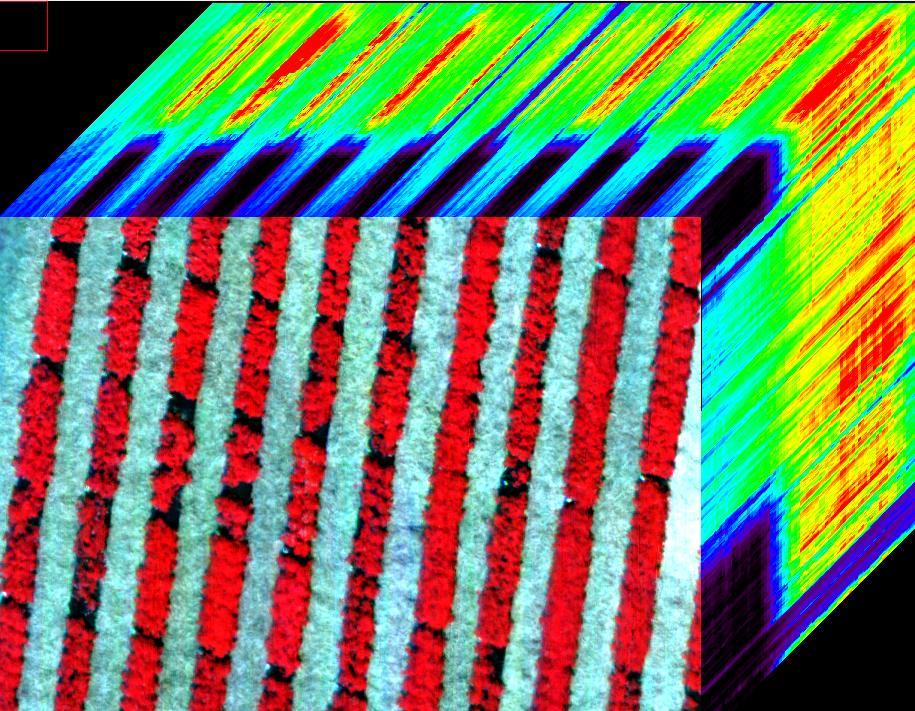

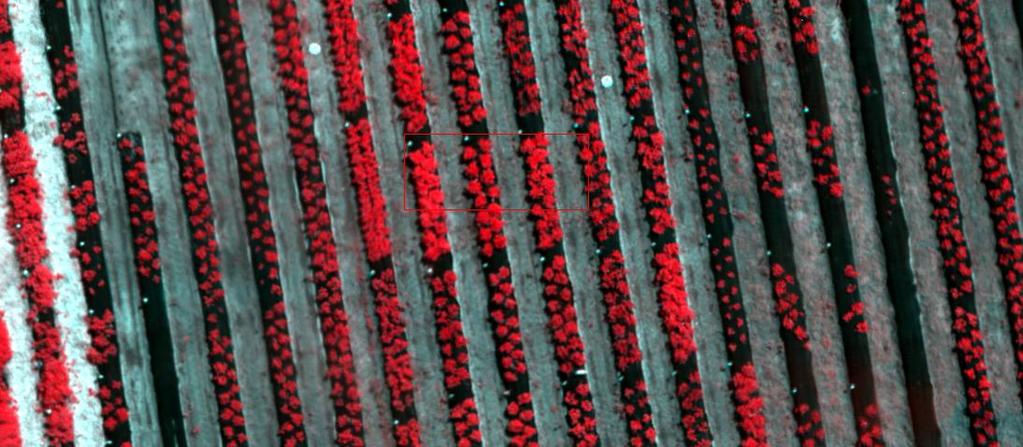

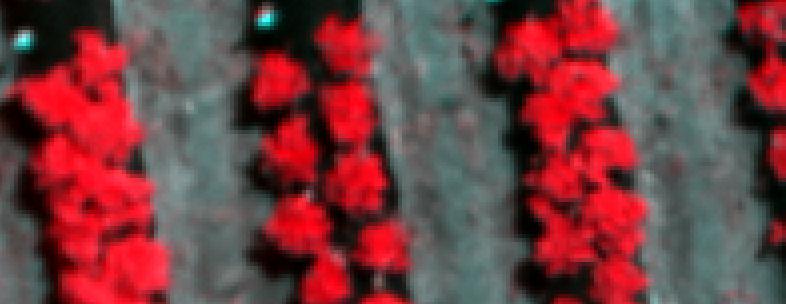

21 WYSOKOROZDZIELCZE DANE HIPERSPEKTRALNE, PIKSEL=4CM 21 1 m

22 PRODUKT DOSTARCZANY PRZEZ COSI CAM I SYSTEM PRZETWARZANIA DANYCH» Produkt orto» Rozdzielczosc terenowa = 4cm (@40m) 2 m 22

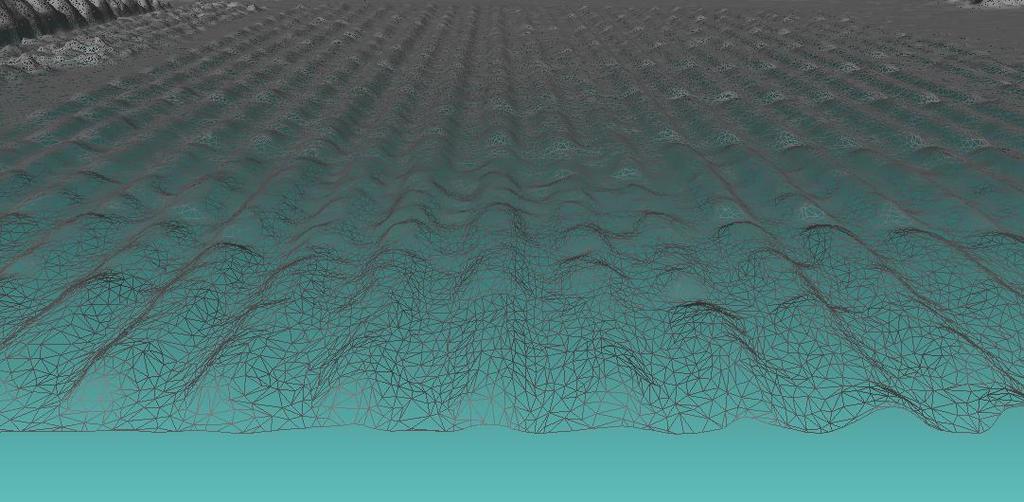

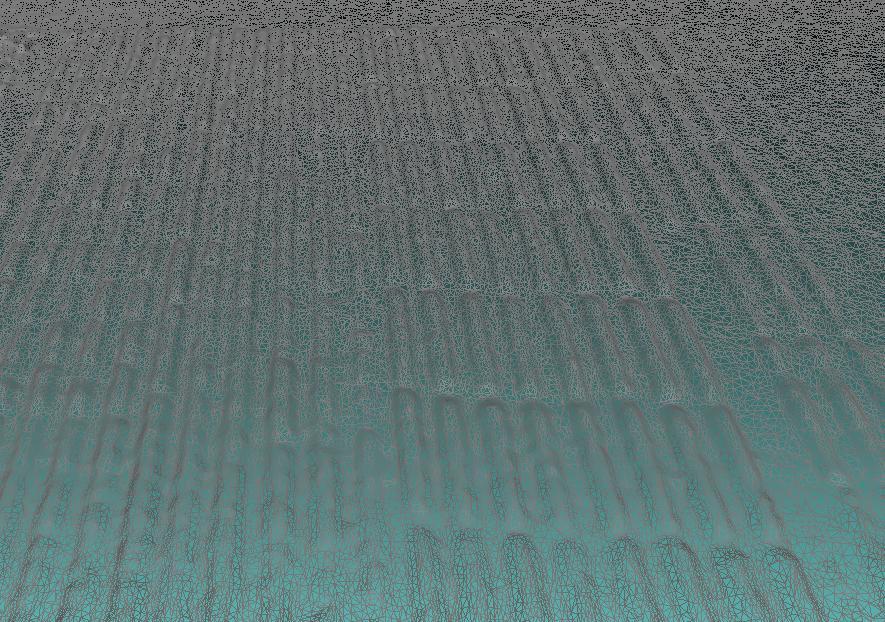

23 NUMERYCZNY MODEL POKRYCIA TERENU 23 Data acquired in collaboration with pcfruit, St. Truiden (B)

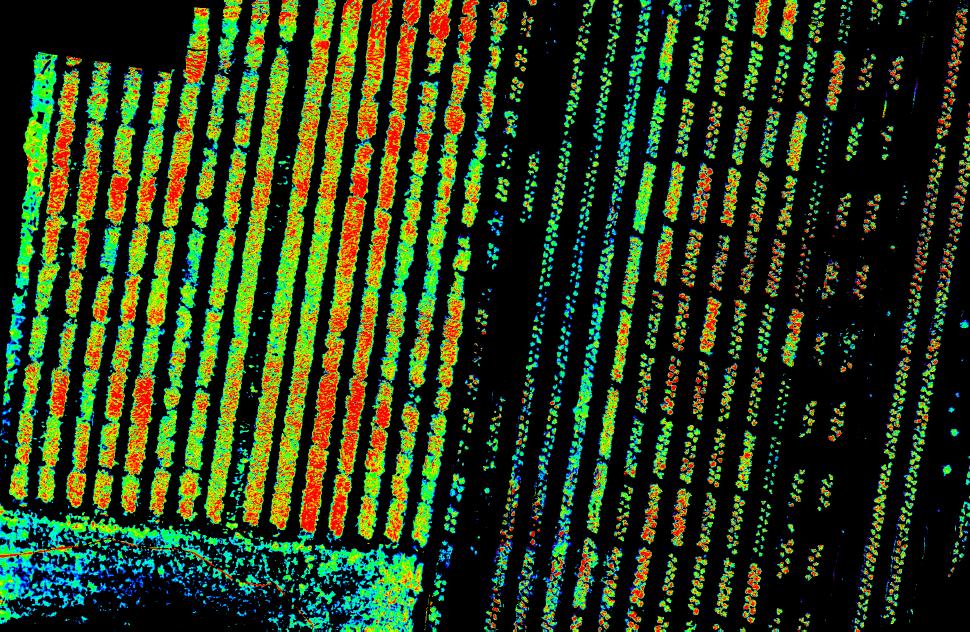

24 MAPA WSKAZNIKOW WEGETACYJNYCH, NP. NDVI

25 POZYSKANE DANE Dane pozyskane w 2015 i 2016 roku:» Eksperymentalna uprawa truskawek,» Pszenica ozima,» Laki naturalne (rezerwat przyrody),» Sady owocowe jablonie i grusze» Buraki cukrowe 25

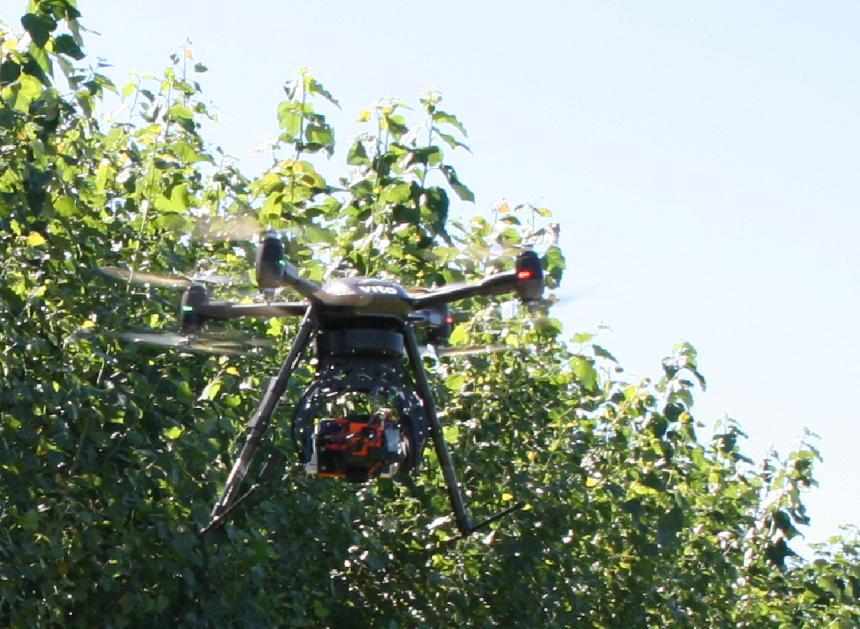

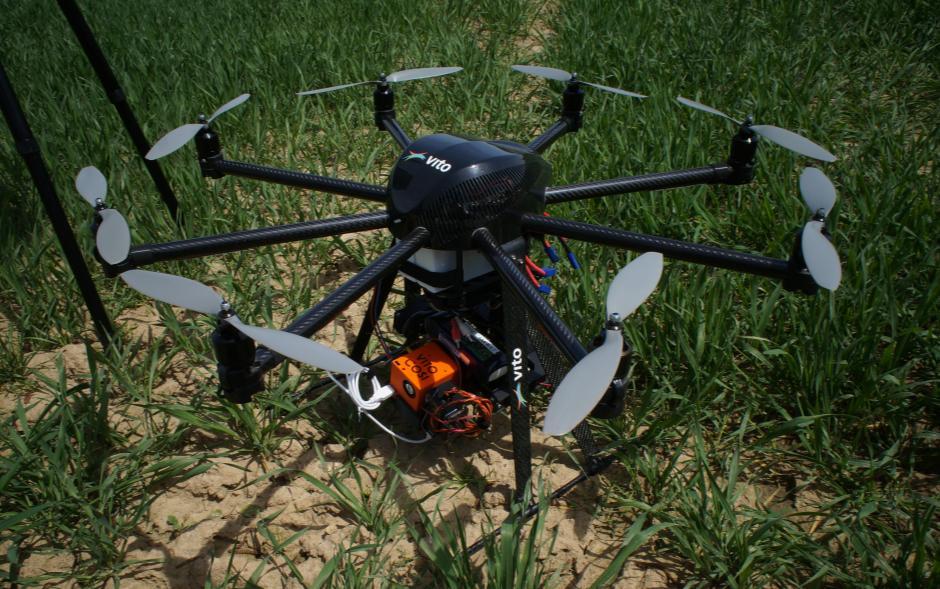

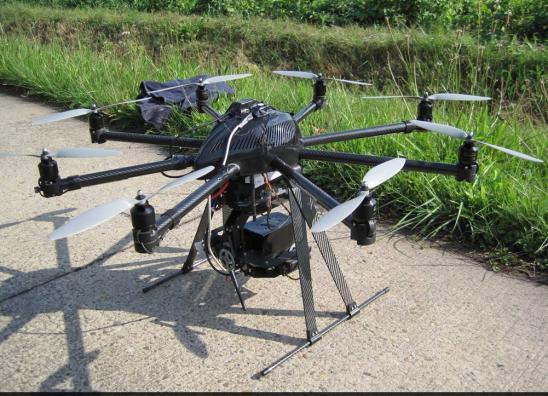

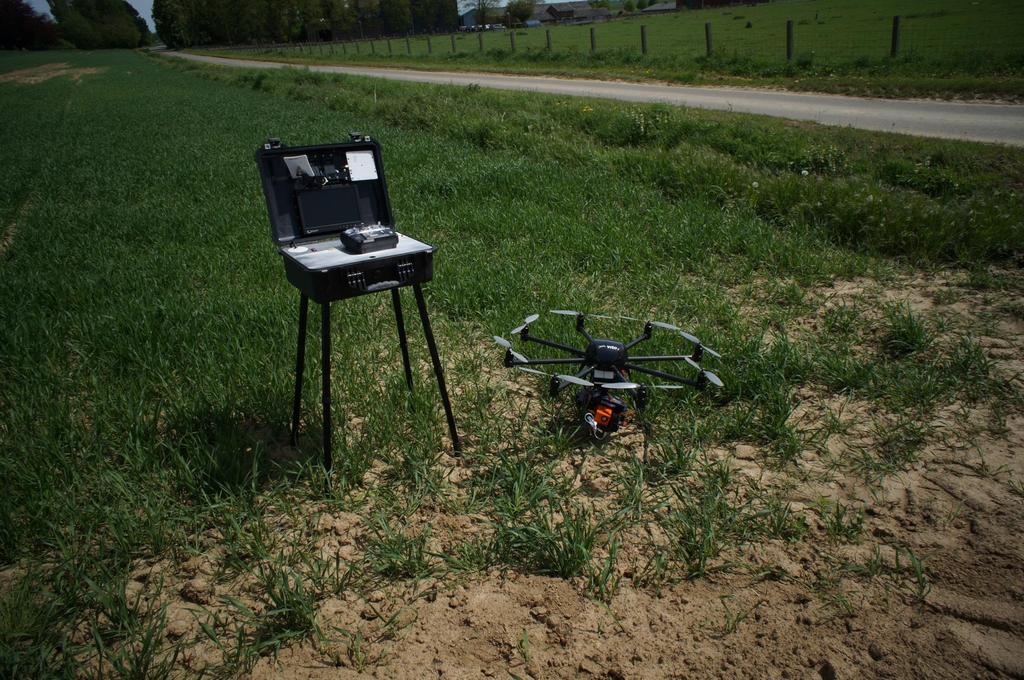

26 POZYSKANIE DANYCH PRZY UZYCIU COSI CAM Kompletny system dostosowany do potrzeb BSP

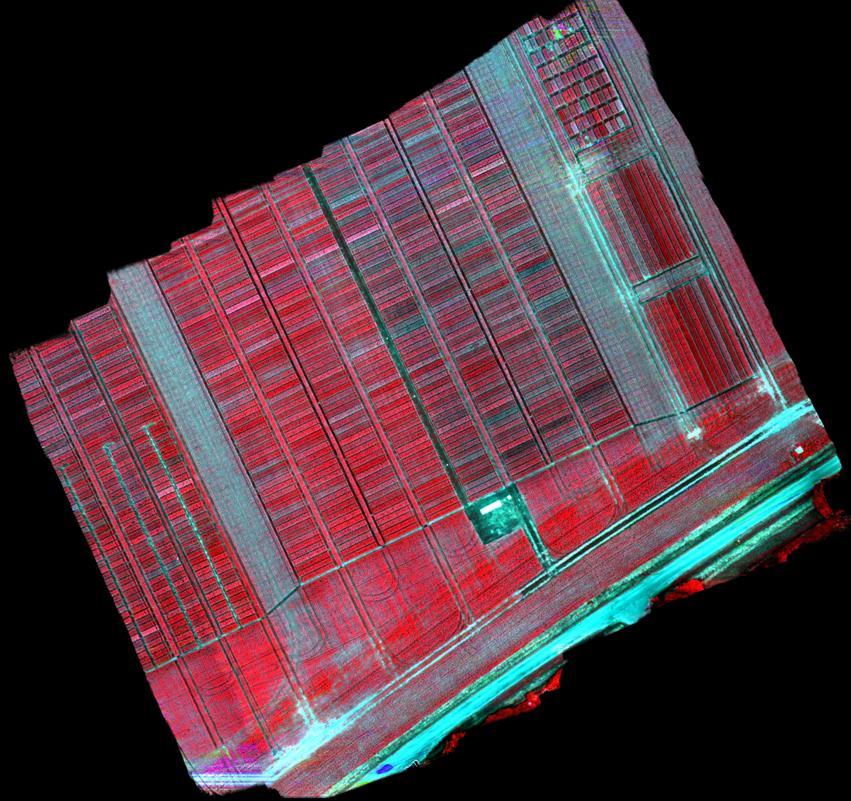

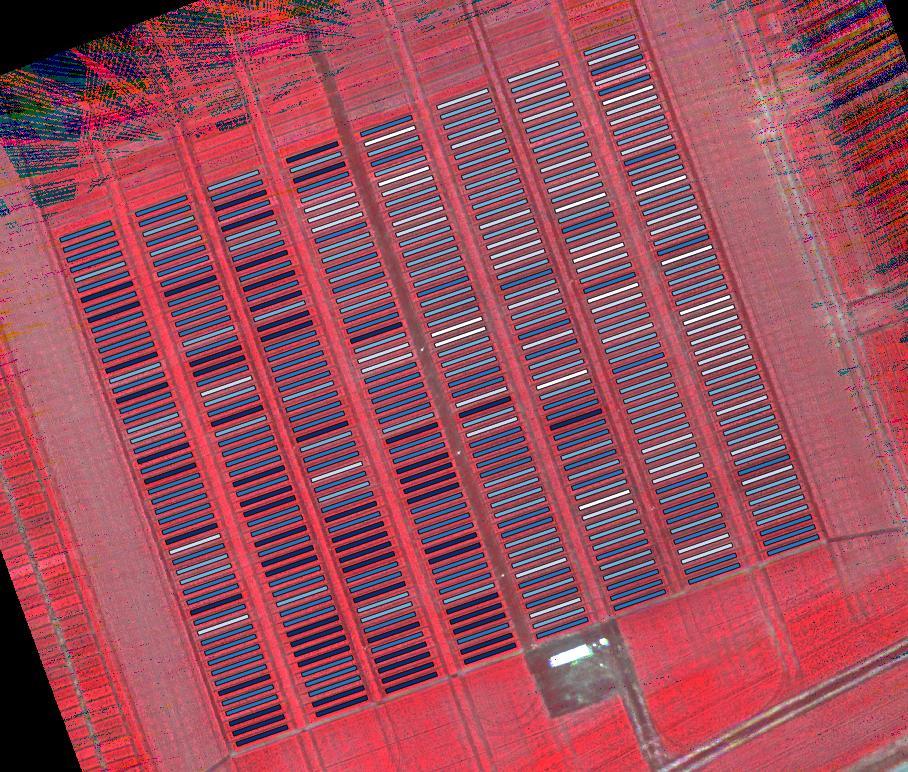

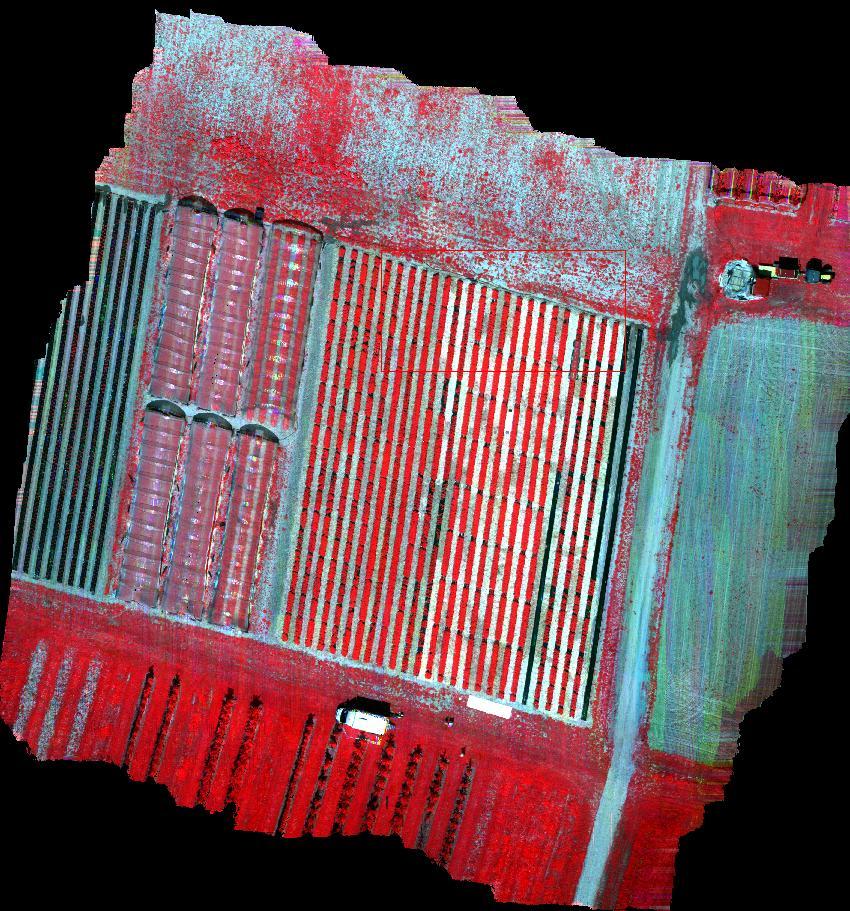

27 EKSPERYMENTALNA UPRAWA TRUSKAWEK (RGB = 801nm, 667nm, 604nm), PIKSEL =2CM 5m 27 Data acquired in collaboration with pcfruit, Sint-Truiden (B)

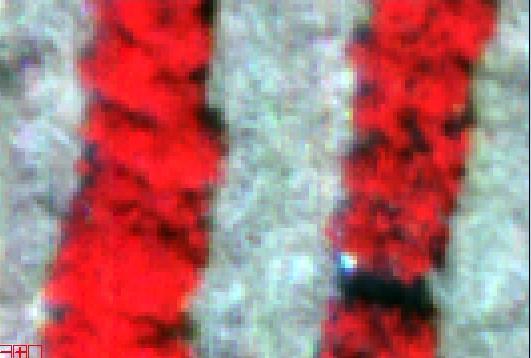

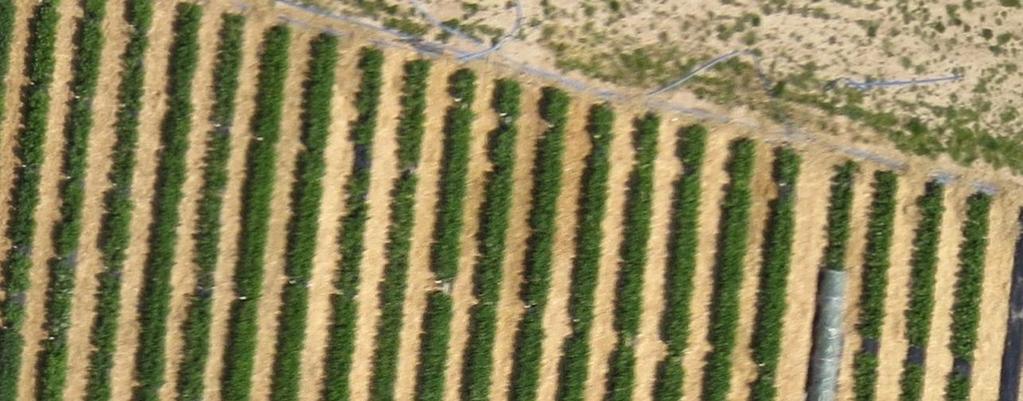

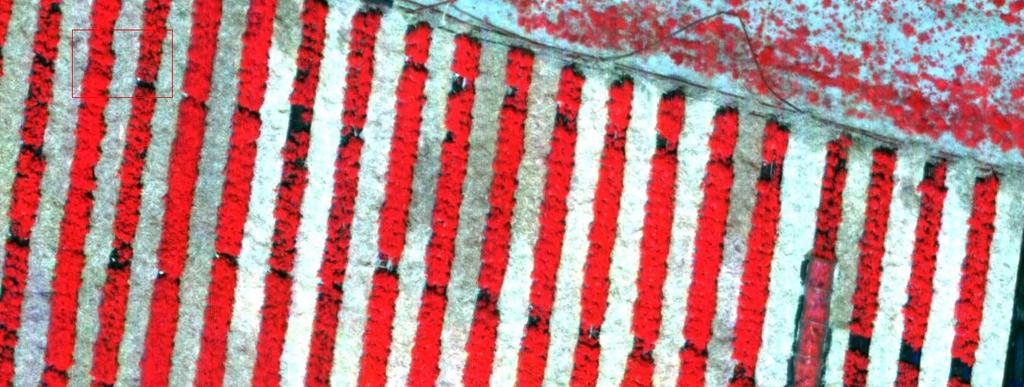

28 ZOBRAZOWANIE W KOLORACH NIERZECZYWISTYCH (RGB = 801nm, 667nm, 604nm) COSI rozdz. terenowa = 2.0cm 0.5m RGB rozdz. terenowa = 2.6cm 28

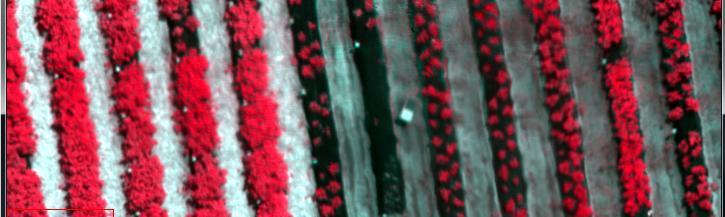

29 EKSPERYMENTALNA UPRAWA TRUSKAWEK DANE SPEKTRALNE Pudlo kartonowe Wiory drewna Truskawka ID1 Truskawka ID2 Truskawka ID3 Gleba Nex-6, 16mm lens, GSD = 0.8cm 29 M. Boonen, N. Gallace, S. Delalieux, A. Sima, B. Delauré and D. Bylemans, Remote sensing as a useful tool in strawberry cultivation. 8 th International Strawberry Symposium, ISS2016, August 2016, Quebec City, Canada.

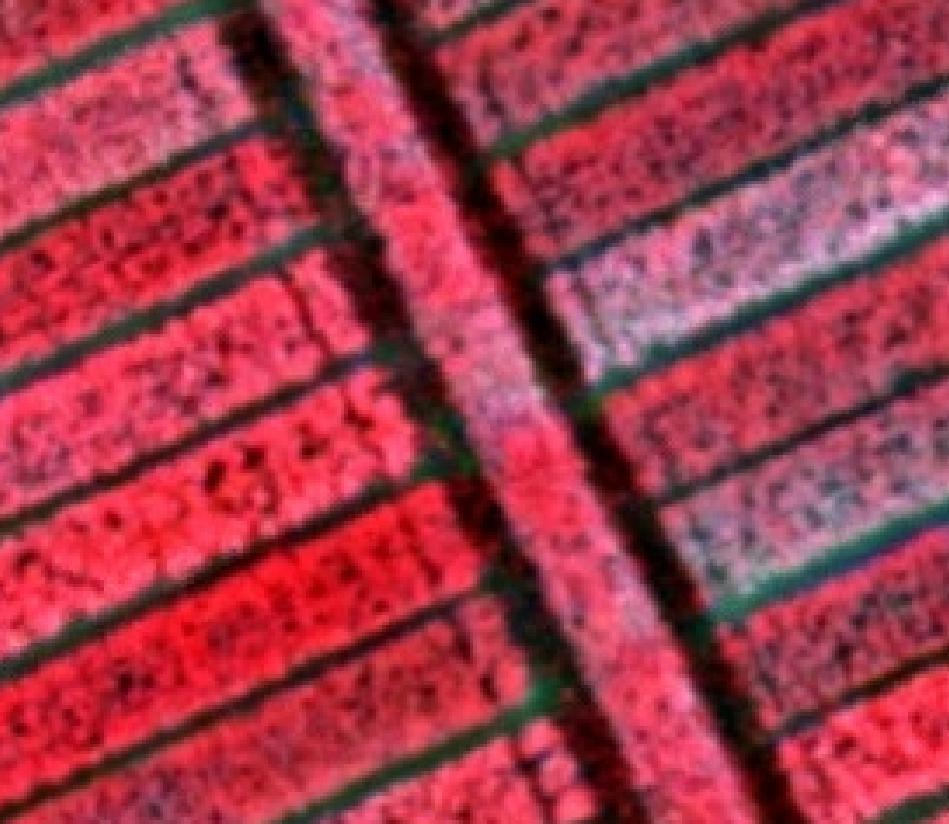

30 PSZENICA OZIMA (R=801.7nm, G=667.4nm, B=604nm), PIKSEL = 4CM 2m Data acquired in collaboration with CRA-W, Gembloux (B)

31 PSZENICA OZIMA- NDVI Data acquired in collaboration with CRA-W, Gembloux (B) 31 Publikacja w przygotowaniu

32 SAD GRUSZE (R=801.7nm, G=667.4nm, B=604nm), PIKSEL=4cm Detekcja zarazy ogniowej 32

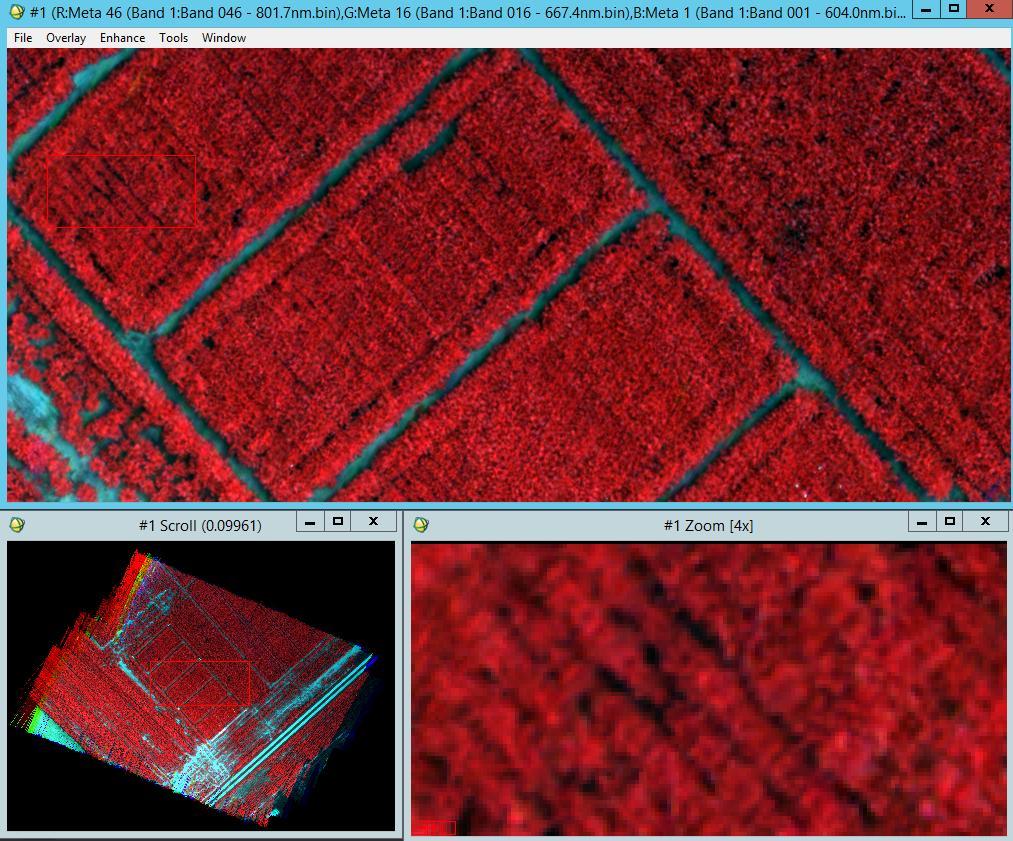

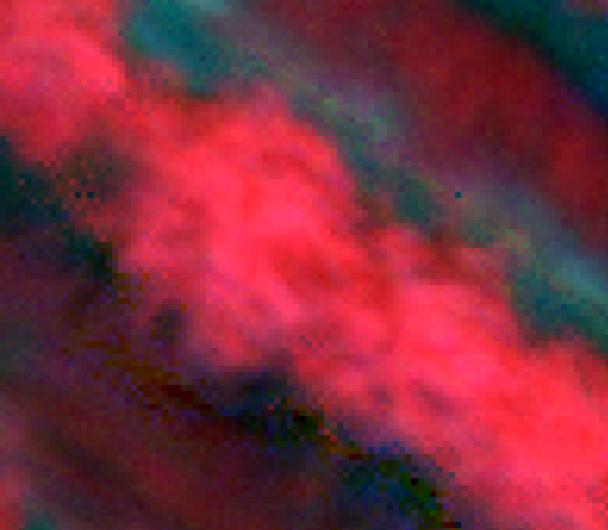

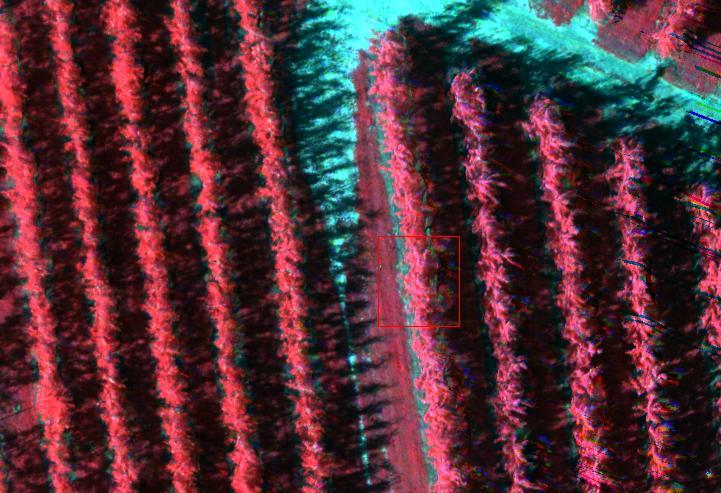

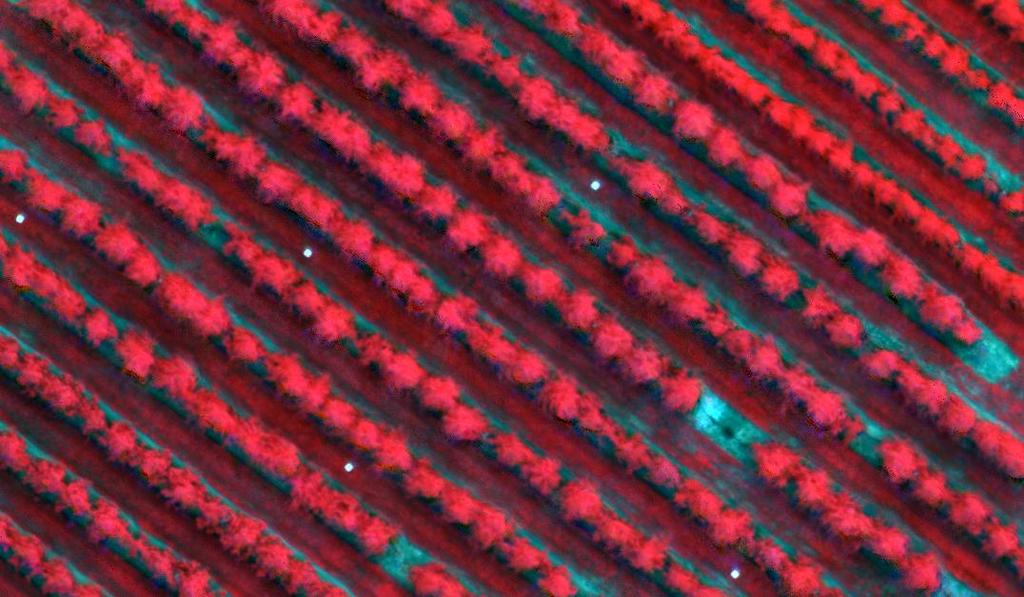

33 SAD GRUSZE (R=801.7nm, G=667.4nm, B=604nm) PIKSEL=4cm 1m 4m 33 Data acquired in collaboration with pcfruit, Kortenaken (B)

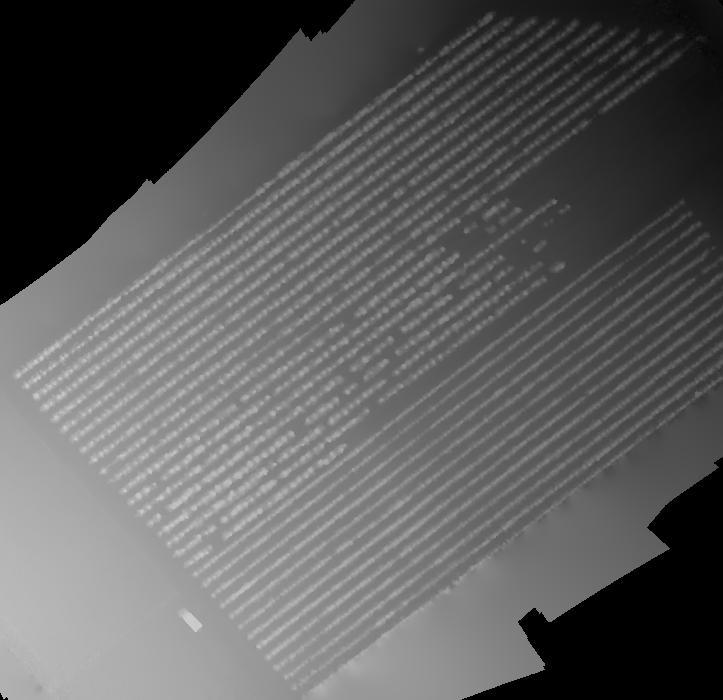

34 SAD GRUSZE NUMERYCZNY MODEL POKRYCIA TERENU Zordzielczosc terenowa = 4cm 34 Data acquired in collaboration with pcfruit, Kortenaken (B)

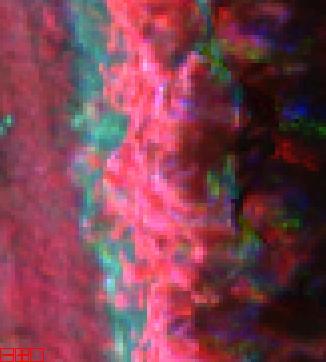

35 BURAKI CUKROWE DETEKCJA MACZNIAKA PRAWDZIWEGO, PIKSEL =4CM 3m 35

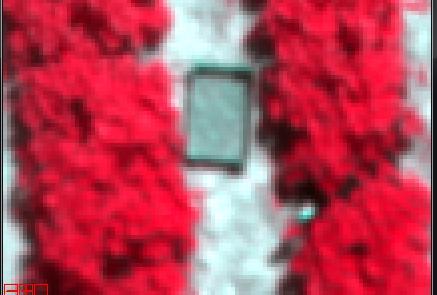

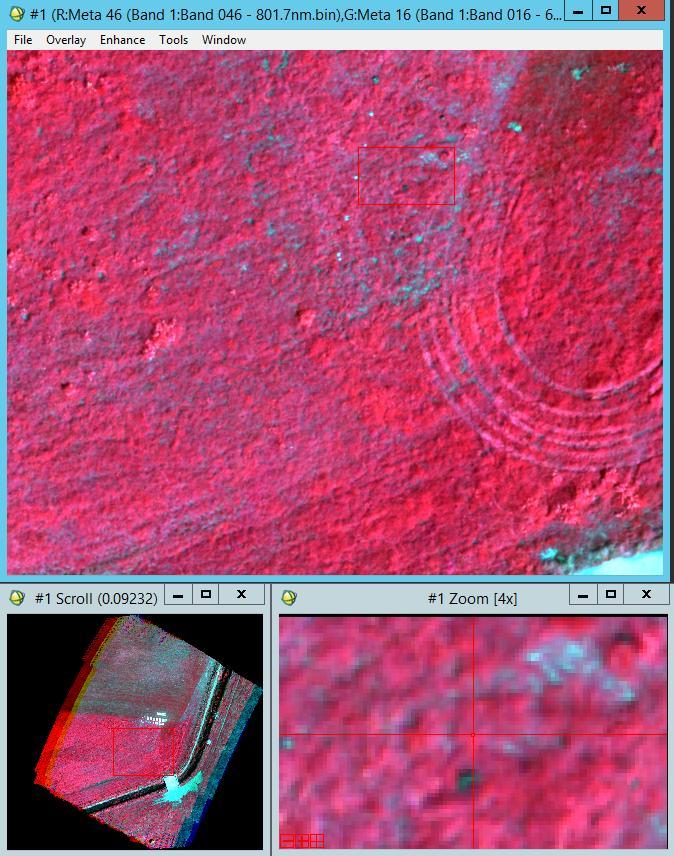

36 DETEKCJA METEORYTOW, (R=801.7nm, G=667.4nm, B=604nm) PIKSEL=3cm 2m 36

37 WYZWANIA» Eliminacja/ograniczenie wplywu zmian oswietlenia obrazowanego obiektu» Eliminacja/ograniczenie wpywu cieni (biektow terenowych, chmur itd.) na pamiary spektralne na zdjeciu» Eliminacja/ograniczenie wplywu kata nachylenia powierzchni obrazowanego obiektu w stosunku do Slonca na rejestrowane spektrum korekcja dwukierunkowej funkcji rozkładu odbicia (BRDF - Bidirectional Reflectance Distribution Function)» Eliminacja koniecznosci uzywania paneli referencyjnych» 37

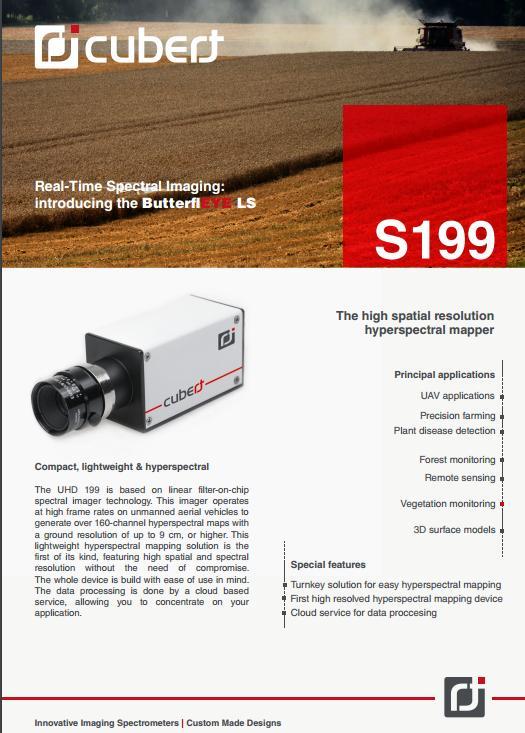

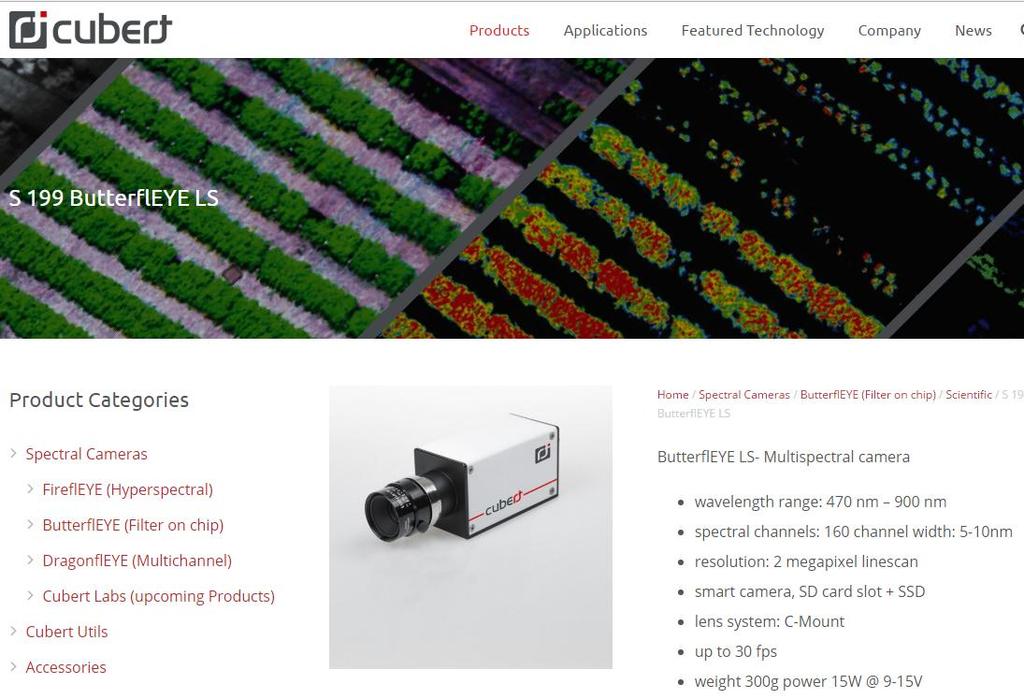

38 PODSUMOWANIE» Technologia hiperspektralna jest juz dostepna dla BSP» Wybor kamery hiperspektralnej odpowiedniej dla potrzeb projektu wymaga znajomosci techniki pozyskania danych» Analiza i interpretacja danych wymaga specjalistycznej wiedzy COSI, GSD = 2cm» COSI Cam zaprojektowana, zbudowana i testowana przez VITO zostala wprowadzona na rynek przez firme Cubert Gmbh Nex-6, 16mm lens, GSD = 0.8cm 38

39 39 nowy zakres spektralny: nm 160 kanalow
