DANE TECHNICZNE. wydanie 2W3

Transkrypt

1 Warszawa DANE TECHNICZNE wydanie W3 MDD-56/ T Cyfrowy moduł sterujący seria W3 PRZEZNACZENIE Moduł sterujący jest przeznaczony do nadzoru Cyfrowego Systemu Detekcji Gazów (CSDG) złożonego z detektorów cyfrowych typu DD, DG/M lub DG.EN/M oraz modułów cyfrowych typu MDD, MDP, MD produkcji GAZEX, wyposażonych w port komunikacji cyfrowej RS85. Komunikacja odbywa się w standardzie zgodnym z protokołem MODBUS RTU. Tryb nadzorczy polega na cyklicznej kontroli stanu poszczególnych detektorów/urządzeń na magistrali i z chwilą pojawienia się określonych stanów lub przekroczenia określonych parametrów alarmowych, włączona zostaje optyczna sygnalizacja alarmowa, aktywowane zostają wyjścia modułu oraz za pomocą sieci cyfrowej zostaje przekazana informacja do dowolnego systemu/elementu sterowania/wizualizacji. CECHY i REALIZOWANE FUNKCJE nadzór i zarządzanie siecią detektorów cyfrowych (max szt.; 7 grup po max 3 detektory) oraz dodatkowych modułów cyfrowych (do 1 modułów dowolnie rozmieszczonych w grupach, max 1 modułów dodatkowych tego samego typu, tabela doboru modułów w załączeniu); kontroluje stan połączenia przewodowego z detektorami/urządzeniami; komunikacja w standardzie RS-85 (MODBUS RTU), port izolowany galwanicznie; dodatkowy port komunikacji RS-85 do współpracy z zewnętrznymi modułami nadzorczymi lub z systemami sterująco-kontrolnymi inteligentnego budynku - BMS; port izolowany galwanicznie; sygnalizacja optyczna (wyświetlacz LED) i akustyczna (wbudowana syrenka) stanów alarmowych i awaryjnych poszczególnych detektorów oraz stanów wyjść sterujących OUT1, OUT, OUT3, OUT; bardzo proste, intuicyjne uruchomienie systemu o standaryzowanych właściwościach i ustawieniach; tryby pracy: CICHA PRACA - wyciszona wewn. syrenka; TRYB Z PAMIĘCIĄ - sygnalizuje wystąpienie alarmów po ich zaniku, TRYB Z PODTRZYMANIEM - podtrzymuje aktywne stany alarmowe po zaniku źródła alarmu, TRYB BEZ PAMIĘCI automatycznie zeruje stany wejść i wyjść na panelu czołowym po zaniku stanów alarmowych, TRYB SERWISOWY - dezaktywuje wyjścia modułu na czas 1 godziny; możliwość dokładnego ustalenia czasów opóźnień sygnałów alarmowych; wyjścia alarmowe 1V (po jednym dla każdego progu A1 i A) do sterowania dodatkowymi sygnalizatorami akustycznymi i optycznymi; opcjonalnie: możliwość konfigurowania wg potrzeb Klienta; wyjścia stykowe (galwanicznie separowane, po jednym dla stanu A1, A, A3 i Awaria) sterowanie wentylatorami, silnikami, stycznikami, tablicami informacyjnymi lub łączenie z automatyką budynku/zakładu; opcjonalnie: możliwość konfigurowania wg indywidualnych potrzeb Klienta; wyjście stykowe OUT aktywne w stanie awaryjnym modułu, przy uszkodzeniu linii połączeniowej z detektorem lub awarii zasilania; opcjonalnie: możliwość konfigurowania wg potrzeb Klienta; wszystkie złącza z zaciskami zdejmowalnymi (łączenie przewodów jedno- i wielodrutowych (bez tulejek)); obudowa przystosowana do montażu na szynie TS35 w standardowych rozdzielniach elektrycznych; konfiguracja ustawień modułu za pomocą klawiatury na panelu czołowym lub przez dedykowane, bezpłatne oprogramowanie konfiguracyjne MDD56_View na PC opis w załączeniu. PU/T PU/TB 30V~ SCHEMAT BLOKOWY SYSTEMU CSDG V= RS85 (do BMS) RS85 PORT PORT1 CB- RS85 MDD-L3/T MDD-1 DEX/P DEX/F strefa Ex L<300m MDD-1/T magistrala RS85 DG/P DG/F DG.EN DEX/P DEX/F DEX/A DD DG/M DG.EN/M MDD-R/T MDD-C3/T DANE TECHNICZNE moduł sterujący wydanie W3 gazex 017 v1709 str. 1 / 5 WYJ. STER. L<1m L<100m

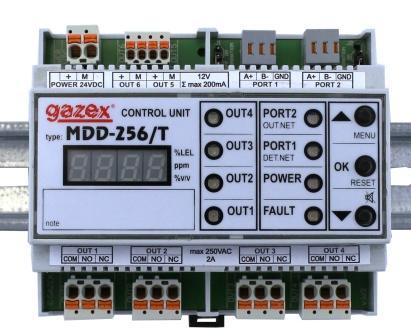

2 OPIS Widok płyty czołowej (pozycja montażowa na szynie) Porty komunikacji cyfrowej Lampki kontrolne funkcji specjalnych Klawiatura Wyświetlacz stanu modułu lub sieci detektorów Pole opisowe użytkownika PARAMETRY TECHNICZNE Zaciski zasilania Lampki stanu wyjść Listwa zaciskowa wyjść stykowych Jednostki pomiarowe (dotyczy detektorów pomiarowych) Model Napięcie zasilania V= (dopuszczalne wahania 15,0 30V) (bez obciążenia wyjść alarmowych 1V), Pobór prądu max (przy max obciążeniu wyjść alarmowych 1V) -10 C do +0 C zalecana, Temperatura pracy -0 C do +5 C dopuszczalna okresowo (<h/h) PORT1 (sieć DET.NET)- standard RS-85, protokół MODBUS RTU; Komunikacja cyfrowa praktycznie: do adresów detektorów oraz 1 urządzeń dodatkowych w sieci; PORT (sieć OUT.NET) - standard RS-85, protokół MODBUS RTU, teoretycznie do 56 adresów w sieci; oba porty galwanicznie izolowane wewnętrzna, niekasowalna, 3000 ostatnich stanów alarmowych lub awaryjnych Pamięć zdarzeń lub zmian w konfiguracji; możliwość odczytu z poziomu oprogramowania MDD56_View na PC lampki LED, 8 szt.; wyświetlacz LED - alarmy zbiorcze sieci detektorów lub stan Sygnalizacja optyczna poszczególnych detektorów z sygnalizacją jednostek pomiarowych: % zakresu, %DGW, %v/v lub ppm wewnętrzna syrenka piezoceramiczna; Sygnalizacja akustyczna ton przerywany 1Hz - alarm A1; ton przerywany 5Hz - alarm A (standardowo) ton przerywany 10Hz - alarm A3; ton ciągły Awaria; (opcja: bez sygnalizacji tryb CICHA PRACA załączany z klawiatury) Zerowanie modułu przyciskiem na płycie czołowej OUT5, OUT6, 1V=, niestabilizowane, dla stanów A1 i A; obciążenie sumaryczne = Wyjścia alarmowe max 0,A, do podłączenia sygnalizatorów SL, S-3x, LD- OUT1, OUT, OUT3, OUT stykowe, typu NO i NC obciążalność: max A Wyjścia sterujące stykowe (przy obc. rezystancyjnym) lub max A (przy obc. indukcyjnym- silniki) lub max 0,6A (przy obc. czysto indukcyjnym świetlówki); max 30V~ lub V= standardowo: automatyczne stan alarmowy kasowany po zaniku źródła alarmu z opóźnieniem od sek. (pamięć alarmu sygnalizowana optycznie), Wyłączanie wyjść opcja: ręczne stan alarmu na wyj. utrzymywany po zaniku źródła alarmu do momentu ręcznego skasowania przez użytkownika (przyciskiem OK./Reset ) Wymiary, waga 106 x 90 x 65 mm, szer. x wys. x głęb. (szerokość 6 mod.); ok. 0,kg Obudowa polistyren [PS], IP0; do montażu w rozdzielniach elektrycznych na szynie 35mm w suchych pomieszczeniach o temperaturze w przedziale +5 C do +35 C; Składowanie trwałość wewnętrznej baterii podtrzymującej pamięć - 5 lat od daty produkcji 1 miesięcy Standardowa Gwarancja Gazex (SGG); możliwość rozszerzenia Gwarancja okresu do 36 lub 60 miesięcy po zarejestrowaniu produktu przez Użytkownika Rozszerzona Gwarancja Gazex (RGG3Y lub RGG5Y) gazex 016. Wszelkie prawa zastrzeżone. Powielanie lub kopiowanie w części lub całości bez zgody GAZEX zabronione. Logo gazex, nazwa gazex, dex, ASBIG, Aktywny System Bezpieczeństwa Instalacji Gazowej są zastrzeżonymi znakami towarowymi przedsiębiorstwa GAZEX Z Nami Pracujesz i Żyjesz BEZPIECZNIEJ!!! gazex DANE TECHNICZNE moduł sterujący wydanie W3 gazex 017 v1709 str. / 5

3 TABELA DOBORU modułów sterujących MDD w Cyfrowym Systemie Detekcji Gazów (CSDG) v1709 TYP foto Obudowa(IP) / montaż / Szerokość Funkcja w systemie Porty RS-85 Wejścia defekt. Wyjścia stykowe Wyjścia alarmowe 1V Sygnalizacja optyczna Syrenka wbudowana CENA [PLN] (8 017) Uwagi NADZORCZY (wymagany) -- cyfry + 8x LED + 699,- i wizualizacji na PC z bezpłatnym oprogram. MD56 View MDD-L3/T Dodatkowy - WIZUALIZACJA stanu detektorów 3x 5 LED + 5x LED ,- MDD-R/T Dodatkowy dodatkowe 8x LED ,- MDD-C3/T Dodatkowy - wyjścia sterujące OC dla każdego detektora 3 (typu OC) -- 3x LED + 3x LED ,- do współpracy z przekaźnikami modułowymi typu RM MDD-S IP5/ Naścienny Dodatkowy dodatkowe wyjścia ALARMOWE 1V (do sygnalizatorów) -- 5x LED ,- Nowość 017! MDD-1 IP5/ Naścienny DEX/F, DEX/P 1 -- x LED -- 99,- z poziomu PC z bezpłatnym oprogram. DETnet View MDD-1/T MDD-1x/T [mod] DEX, DG DEX/F, DEX/A, DG/F 1 1 DANE TECHNICZNE moduł sterujący wydanie W3 gazex 017 v1709 str. 3 / 5 cyfry + 7x LED + 359, x LED ,- Cechy wspólne elementów systemu CSDG: zasilanie V=; wymiana danych wg RS-85 z protokołem MODBUS RTU; max 7 grup adresowych po max 3 szt. detektorów (lub modułów przyłączeniowych z detektorem); max 1 modułów dodatkowych (nie dotyczy przyłączeniowych), ale nie więcej niż 1 modułów tego samego typu, rozmieszczonych dowolnie w poszczególnych grupach adresowych. z poziomu PC z bezpłatnym oprogramowaniem DETnet View Nowość 017! (od IV kw.)

4 Warszawa ZESTAW z oprogramowaniem konfiguracyjnowizualizacyjnym do DANE TECHNICZNE wydanie 3av1 MDD56 Visual wersja 1.1 PRZEZNACZENIE Zestaw MDD56 Visual z oprogramowaniem MDD56_View umożliwia - przy zastosowaniu komputera PC (z Windows XP, Vista, 7, 10) - konfigurowanie i wizualizację pracy cyfrowego modułu sterującego typu (wersja z oprogramowaniem vu1. lub późniejszym). Konfiguracja modułu obejmuje: - ustawienie wewnętrznego zegara modułu; - wybór trybu wyjść modułu, wybór przydziału urządzeń do stref (grup wyjść); - ustawienie czasów opóźnień załączenia i wyłączenia poszczególnych wyjść sterujących modułu; - wybór kasowania stanu wyjść; - wybór trybu zerowania modułu i systemu oraz trybu wyświetlania; - zmianę hasła wejściowego do menu modułu; - konfigurację urządzeń dodatkowych i detektorów w sieci DET.NET (w tym możliwość zmiany adresacji detektorów). Zestaw umożliwia także: - wizualizację stanu sieci (połączenie przewodowe <100m) urządzeń w Cyfrowym Systemie Detekcji Gazów (w tym także modułu ), na ekranie komputera PC, w postaci tabelarycznej; - rejestrację (zapis w plikach typu txt lub csv) zmian stanów urządzeń sieci DET.NET oraz modułu ; - odczyt historii zdarzeń (ok. 3000) zapisanej w nieulotnej pamięci modułu. SKŁADNIKI ZESTAWU W skład zestawu MDD56_Visual wchodzi: płyta CD z plikiem instalatora MDD56_View_xx_Setup.exe (obejmuje także wersję instalacyjną MS.NET Framework.0); [plik można także pobrać nieodpłatnie ze strony licencja typu freeware na użytkowanie MDD56_View ; zestaw przyłączeniowy konwerter RS85/USB z izolowanym wejściem, z przewodem (ok.1,8m) do PC [zestaw zawiera zweryfikowany funkcjonalnie, odpłatny konwerter możliwe jest jednak zastosowanie innego konwertera, wybranego przez użytkownika]. Cyfrowy System Detekcji Gazów KONFIGURACJA / WIZUALIZACJA >= 10 x 768 DET.NET (RS-85) Port1 Port (RS-85) <100m (*) RS85/USB (*) CD (*) PC... (*) - objęte zestawem MDD56 Visual Z uwagi na ciągły proces doskonalenia wyrobów, GAZEX zastrzega sobie prawo wprowadzenia zmian w oprogramowaniu i specyfikacji urządzeń nie ujętych w ww. opisie bez uprzedzenia. Szczegóły specyfikacji zawarte są w aktualnym oprogramowaniu MDD56_View udostępnianym na bieżąco na stronie lub pod innym wskazanym adresem. DANE TECHNICZNE moduł sterujący wydanie W3 gazex 017 v1709 str. / 5

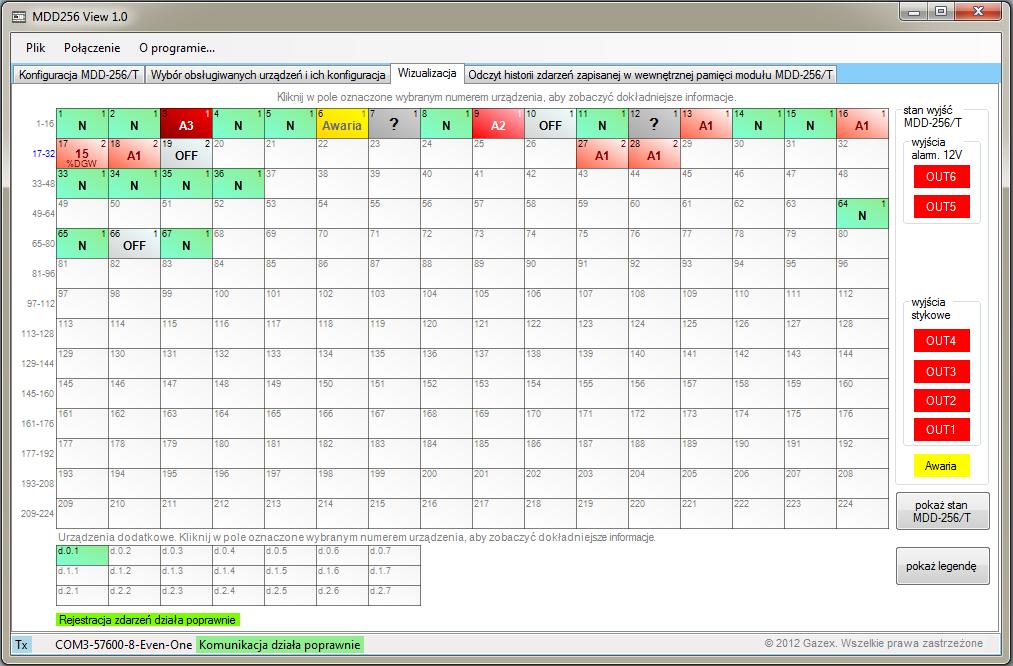

5 WIZUALIZACJA przykładowy ekran 1.1 DANE TECHNICZNE moduł sterujący wydanie W3 gazex 017 v1709 str. 5 / 5
