1 R o z d z i a ł E n e r g i i K o m p e n s a c j a M o c y B i e r n e j SYSTEM ROZDZIELNIC NISKIEGO NAPIĘCIA Zenergy K ATA L O G 0 5 BATERIE KONDENSATORÓW KONDENSATORY REGULATORY DŁAWIKI

2 Wtykowa bateria kondensatorów Dławikowa 7% 453kvar,5 + x53,5 + 4x80

3 Wykonanie Zabezpieczenia wewnętrzne Kondensatory Zvar zostały zaprojektowane i wykonane w technologii suchej (żywicznej). Zastosowanie elementarnych kubków jednofazowych umożliwia dużą elastyczność w konfiguracji gotowych kondensatorów. Połączenie kubków w trójkąt lub gwiazdę umożliwia otrzymanie kondensatora trójfazowego o różnych parametrach elektrycznych, zarówno mocy jak i różnych dopuszczalnych napięć pracy. Łączenie kubków szeregowo lub równolegle daje możliwość uzyskania kondensatora jednofazowego o wysokich parametrach napięciowych lub prądowych. Zwijki wykonano z dwóch folii polipropylenowych pokrytych z jednej strony alu-cynkiem. Pokrycie metalem stanowi okładzinę, a folia polipropylenowa izolację. Całość zalana została żywicą poliuretanową tworząc zewnętrzną obudowę zwijki chroniącą od mechanicznych i elektrycznych oddziaływań zewnętrznych. Do wykonania zewnętrznej obudowy zwijki zastosowano Poliamid >PA-GF5<, posiadający klasę palności V0, zgodnie z normą ISO 0/UL 94. Żaden płyn izolacyjny ani impregnat nie jest używany przy produkcji kondensatorów Zvar, zatem produkt bardzo dobrze spełnia wymagania norm ochrony środowiska (nie zastosowano PCB polichlorowanych bifenyli). * Wszystkie produkowane dziś kondensatory mocy oparte są na zwijkach polipropylenowych z możliwością samo regeneracji: ta właściwość wynika z zastosowania odpowiednio cienkiej warstwy pokrycia metalizowanego które w przypadku przebicia izolacji utlenia się tym samym odtwarza izolację elektryczną. Jeżeli jednak uszkodzenie elektryczne jest duże i nie zostanie zlikwidowane samoistnie, lub kondensator jest znacznie przeciążony przez dłuższy czas wtedy następuje przepalenie wewnętrznej wkładki bezpiecznikowej, lub wytworzą się gazy które uruchamiają zabezpieczenie ciśnieniowe kondensatora. W aktualnie dostępnych kondensatorach te zjawiska są nieodwracalne i niszczą bezpowrotnie kondensator. * Kondensator Zvar jako jedyny na świecie posiada unikatowy system zabezpieczenia wymagany normą EN zadziałanie któregokolwiek zabezpieczenia nie powoduje odkształcenia obudowy - posiada znormalizowaną wkładkę bezpiecznikową dającą pewność zadziałania przy odpowiednio wysokim prądzie przeciążenia. - posiada wewnętrzną membranę, z mechanizmem rozłączającym migowo w momencie pojawienia się wewnętrznego ciśnienia - jako jedyny kondensator zalany żywicą posiada wewnętrzną komorę pod membraną dającą możliwość zbierania się gazów reagującą na różnicę ciśnień w stosunku do ciśnienia otoczenia (atmosferycznego) -konstrukcja mechanizmu zabezpieczenia umożliwia dostęp powietrza atmosferycznego do membrany wewnętrznej, co daje dobre odprowadzanie ciepła w obrębie membrany, jednocześnie utrzymując stałe ciśnienie atmosferyczne nad membraną. -w przypadku wielu anomalii zachodzących w pracującym kondensatorze nasz mechanizm jako jedyny na świecie nie uszkadza nieodwracalnie kondensatora, Żadna część mechaniczna, lub elektryczna nie zostaje zniszczona poza wkładką bezpiecznikową, która może ulec przepaleniu. -każdy kubek jednofazowy kompletnego kondensatora posiada swoje indywidualne zabezpieczenie, dlatego jeżeli zostanie trwale uszkodzony pozostałe dwa nieuszkodzone kubki mogą zostać wykorzystane przy kompletowaniu nowego kondensatora /0 /

4 Zabezpieczenie wewnętrzne - opis działania Zabezpieczenie pojedynczego modułu kondensatora Zvar posiada wewnętrzną membranę zbudowaną z elastycznego Polipropylenu. Pod membraną znajduje się komora, w której zbiera się ewentualny gaz powstający w procesie regeneracji uszkodzonej przebiciem zwijki. Po osiągnięciu zakładanego ciśnienia krytycznego pod membraną membrana przeskakuje migowo, popychając trzpień dociskający uchwyt z bezpiecznikiem kondensatora. Uchwyt bezpiecznika znajduje się pomiędzy dwiema sprężynami mocniejszą i słabszą, jeżeli trzpień jest w pozycji wyjściowej mocniejsza sprężyna dociska bezpiecznik do zacisków kondensatora. Jeżeli trzpień zostaje wypchnięty, mocniejsza sprężyna zostaje całkowicie wyluzowana, dzięki temu słabsza sprężyna odepchnie natychmiast bezpiecznik cylindryczny od zacisków powodując rozłączenie zwijki kondensatora. Kondensator Zvar jako jedyny po zadziałaniu zabezpieczenia ciśnieniowego, lub przepaleniu bezpiecznika ma możliwość Regeneracji. Na podstawie dotychczas przeprowadzonych badań stwierdzono że ilość możliwych do przeprowadzenia regeneracji jest zależna od typu powstałych uszkodzeń wynikająca głównie z warunków pracy kondensatora. Operacja regeneracji może zostać wykonana wyłącznie przez producenta, po sprawdzeniu stanu zabezpieczenia, oraz wykonaniu testów typu zgodnie z normą EN_ 083- A A B B PRZEKRÓJ B-B PRZEKRÓJ A-A /

5 Podłączenie * Umieszczenie uchwytów montażowych w górnej, oraz dolnej części kondensatora stwarza bardzo proste i dogodne warunki montażu i podłączenia. * Przyjęty system zacisków w postaci wyprowadzonych szyn miedzianych zakończonych zaciskami M8, z rozstawem zacisków 39 mm pozwala na pewne i wygodne podłączenie nawet najgrubszych przewodów zasilających. * Kondensatory Zvar posiadają podwójną klasę izolacji przez co nie jest wymagane ich uziemienie. * Zastosowany system zacisków w postaci zalanych nakrętek M w poszczególnych kubkach umożliwia szybkie i pewne połączenie poszczególnych ogniw w cały zestaw kondensatora, przy jednoczesnym wyprowadzeniu podłączeń na zaciski przyłączeniowe kondensatora. * Kondensatory posiadają możliwość wyprowadzenia: dwóch końcówek (jednofazowe), trzech końcówek (standardowe połączenie w trójkąt), lub wyprowadzenie sześciu końcówek dające możliwość dowolnej konfiguracji przez użytkownika. Instalowanie Budowa modułowa (nawet w przypadku jednostek o dość dużej mocy) ułatwia instalację, i jednocześnie pozwala znacznie zredukować wymiary budowanych urządzeń. Obudowa z tworzywa sztucznego jest odporna na działanie warunków atmosferycznych i działanie powszechnie stosowanych rozpuszczalników. Kondensator Zvar jest więc doskonale dostosowany do zainstalowania w środowisku korozyjnym. Może być stosowany w warunkach zewnętrznych w pozycji zaciskami skierowanymi w bok, montowany z dodatkową pokrywą zacisków. Rezystory rozładowcze Wykonane zgodnie z normą IEC083- Listopad 00 - rozdział Wbudowane w kubku, powodują rozładowanie do napięcia mniejszego niż 75V w ciągu 3 minut po odłączeniu od sieci. W przypadku potrzeby skrócenia czasu rozładowania poniżej jednej minuty należy dodatkowo podłączyć do zacisków kondensatora rezystory 00kΩ/5W, lub dedykowane dławiki szybkiego rozładowania ZenDISCHARGE, pozwalają na rozładowanie kondensatora w czasie poniżej 5s. Współczynnik strat W zależności od mocy, kondensatory Zvar charakteryzuje współczynnik strat wewnętrznych zawarty w granicach (0,5 0,3) 0-3. Ta wartość odpowiada mocy strat elektrycznych mniejszej niż 0,3W na kvar, wliczając w to straty na rezystorach rozładowczych. Pojemność Dopuszczalna tolerancja pojemności zgodnie z normą IEC083- wynosi ±5% pojemności znamionowej. Zastosowanie nowoczesnej technologii produkcji pozwala na standardowe utrzymanie tolerancji w granicach ±%. Wpływ temperatury na zmianę pojemności jest znikomy, przyjmuje się że w przedziale temperatur 0 C pojemność pozostaje stała. Technologia produkcji zapewnia, że w czasie życia kondensatorów Zvar spadek pojemności jest znikomy. Normy Kondensatory Zvar spełniają normy: * norma europejska: EN 083- i * norma międzynarodowa: IEC 083- i /3

6 Parametry techniczne Firma Zenex jest producentem modułowych kondensatorów Zvar składających się z p o j e d y n c zyc h, i n d y w i d u a l n i e za b ezpieczo nyc h m o d u ł ó w j e d n o fa zo w yc h. Kondensatory te dzięki innowacyjnym rozwiązaniom technicznym przewyższają wymagania norm, oraz wyprzedzają znacznie firmy konkurencyjne. Obudowa Element charakterystyki Potrzeba uziemienia Dielektryk / okładziny Impregnat Zabezpieczenie przeciw wybuchowe Rodzaje uszkodzeń kondensatora Temperatura otoczenia Maksymalna chwilowa temperatura pracy Średnia temperatura pracy 4h strat (ciepło) Maksymalne dopuszczalne napięcie - zgodnie z normą IEC i Maksymalny dopuszczalny prąd Testowane napięciem (zacisk - zacisk) Testowane napięciem (zacisk - obudowa) Żywotność Pozycja pracy Polipropylenowa folia / metalizowana alu-cynkiem Suchy, żywiczny Brak ryzyka, ponieważ: -suchy -samogasnący -niemożliwa deformacja 90 C 45 C < 0,3W / kvar (wliczony rezystor rozładowujący) Ucn + 0% 4h/4h Ucn + 5% 8h/4h Ucn + 30% h/4h przykład: Ucn = 440V + 0% = 58V 4h/4h - na stałe,5 In,5 Un AC 0sec. kv AC min 5kV AC,/m sec. >30 000h Dowolna Kondensator modułowy Zvar Samogasnący trudnopalny Poliamid w klasie V0 Nie - druga klasa izolacji Poprzez urządzenie nadciśnieniowe (membrana odłączająca znormalizowany bezpiecznik) -40 do +55 C Podsumowanie cech charakterystycznych kondensatora modułowego Zvar * Podwójna izolacja - nie wymagane uziemienie, brak części metalowych obudowy i tym samym zapewnienie maksymalnego bezpieczeństwa. * Całkowicie suchy, bez impregnatów - nie istnieje ryzyko wycieku, zapalenia. * Dowolne położenie pracy. * Obudowa - samogasnący poliamid (w klasie V0) wzmocniony włóknem szklanym. Wytrzymała zwarta budowa odporna na korozję, możliwość montażu na zewnątrz. * Budowa modułowa - połączenia między wewnętrznymi elementami kondensatora są zalewane żywicą (brak ryzyka korozji, odkręcania, grzania). * Pokrywanie zwijek żywicą zapewnia, że powietrze czy też wilgoć nie mają dostępu do okładzin kondensatora. Cecha ta gwarantuje wysoką jakość i stabilność parametrów. * Wewnętrzne zabezpieczenia elektryczne dla każdej jednofazowej zwijki: samoregenerujący, metalizowany film polipropylenowy, znormalizowana bezpiecznikowa wkładka topikowa, I>80kA membrana nadciśnieniowa z mechanizmem odłączającym wkładkę topikową, unikatowa możliwość regeneracji uszkodzonego modułu /4

7 Kondensatory modułowe Zvar napięcie znamionowe 440V Hz 4 8 drugi moduł 8 5/5 Połączone wewnętrznie w trójkąt (D3) ZVAR44007D3N ZVAR44009D3N ZVAR4405D3N ZVAR4408D3N ZVAR44030D3N ZVAR44038D3N 3x(µF) 4, 5, 8,3 0,3, 0, 400V 0, 0,77,5,55,5 3, 400V 0,9,,8, 4,5 440V 440V 0,8 4 0,9,,5,9, ,75 4, ,00 7,00 7,00 7,00 7,00 78,0 ZVAR44045D3N 4,9 3,75 5,4 4,5 0 78,0 ZVAR4400D3N 33, 5 7,,05 7,9 79,0 ZVAR44070D3N 38, 5,83 8,4 9,3 80,0 ZVAR44075D3N 4,4,5 9 7, 9,9 8,30 ZVAR44090D3N 49,7 7,5 0,8 9,,9 0 84,30 ZVAR44D3N,3 0 4,4, 5,9 5 87,40 ZVAR444D3N 77,3,5,8 4, 8,5 5 88,30 ZVAR445D3N 8,9,5 8 5, 9,8 3 89, ZVAR448D3W 99,5 5,7 8, 3,8 40 7,0 ZVAR444D3W 3, 0 8,9 4, 3,8 38,00 ZVAR448D3W 54, 3,3 3 8, 37 4, ZVAR4430D3W 5,8 5 3, 30, 39,7 3 70,0 ZVAR44484D3W 5, ,7 48,4 3, ,00 ZVAR4454D3W 309, 4, 7,3 5, ,00 ZVAR445D3N ZVAR4405D3W ZVAR447D3W 33, 3 397,9 0 7, 8, 0,5 79,4 7, 95, ,00 ZVAR44845D3W 3 43, 9,8 00,8 84,5 0 8, ZVAR44907D3W 3 497, ,3 90, Wartość prądowa dodatkowego zabezpieczenia zewnętrznego ZVAR4430D3W ZVAR 44 5 D3 N Kondensator D,5/5,kvar 400/440V Hz 3P ZVAR44907D3W Wysokość kondensatora N=5mm W=5mm Przyłacze/wewnętrzne połączenie P = -końcówkowe, D = 3P trójkąt, Y = 3P Gwiazda bloku kondensatorowego - 5, kvar Napięcie znamionowe modułu 440V Hz Nazwa produktu Uwaga: Możliwość wykonania kondensatorów o innych parametrach technicznych na specjalne zamówienie. /5

8 Kondensatory modułowe Zvar napięcie znamionowe 70V Hz 4 8 drugi moduł 8 5/5 Połączone wewnętrznie w gwiazdę (Y3) ZVAR44007Y3N ZVAR44009Y3N ZVAR4405Y3N ZVAR4408Y3N ZVAR44030Y3N ZVAR44038Y3N 3x(µF) 4, 5, 8,3 0,3, 0, 90V 0, 0,77,5,3,5 3, 90V 0, 0,,0,,, 70V 70V 0,8 0, 4 0,9 0,7,5,,9,4 3,3 3, ,00 7,00 7,00 7,00 7,00 78,0 ZVAR44045Y3N 4,9 3,75 3, 4,5 3,4 78,0 ZVAR4400Y3N 33, 5 4,,05 4, 0 79,0 ZVAR44070Y3N 38, 5,83 4,9 5,3 0 80,0 ZVAR44075Y3N 4,4,5 5, 7, 5,7 0 8,30 ZVAR44090Y3N 49,7 7,5,3 9,,9 0 84,30 ZVAR44Y3N,3 0 8,3, 9, 87,40 ZVAR444Y3N 77,3,5 9,7 4, 0,7 88,30 ZVAR445Y3N 8,9,5 0,4 5,,5 0 89, ZVAR448Y3W 99,5 5,5 8, 3,8 0 7,0 ZVAR444Y3W 3, 0,7 4, 8,3 5 38,00 ZVAR448Y3W 54, 3,3 9,4 8,,4 3 4, ZVAR4430Y3W 5,8 5 0,8 30,3,9 3 70,0 ZVAR44484Y3W 5, ,3 48,4 3,7 53,00 ZVAR4454Y3W 309, 4, 38,8 5,4 4,7 3 55,00 ZVAR445D3N ZVAR4405Y3W ZVAR447Y3W 33, 3 397,9 0 4,7 0,5 7, 45, ,00 ZVAR44845Y3W 3 43, 9,8 58, 84, , ZVAR44907Y3W 3 497,4 75,5 90,8 8, Wartość prądowa dodatkowego zabezpieczenia zewnętrznego ZVAR4430D3W ZVAR 44 5 Y3 N Kondensator Y,5/5,kvar 90/70V Hz 3P ZVAR44907D3W Wysokość kondensatora N=5mm W=5mm Przyłacze/wewnętrzne połączenie P = -końcówkowe, D = 3P trójkąt, Y = 3P Gwiazda bloku kondensatorowego - 5, kvar Napięcie znamionowe modułu 440V Hz Nazwa produktu /

9 Kondensatory modułowe Zvar napięcie znamionowe 440/70V Hz 4 8 drugi moduł 8 5/5 Niepołączone wewnętrznie -koncówkowe (P) ZVAR44090PN ZVAR44PN ZVAR444PN ZVAR445PN ZVAR448PW ZVAR444PW 49,7,3 77,3 8,9 99,5 3, Napięcia nominalne D/Y 440V/70V 9,08,9/,9, 5,9/9, 4, 8,5/0,7 5, 9,8/,5 8, 3,8/3,8 40/5 4, 3,8/8,3 0/0 5/ 3/0 3/0 /3 84,30 87,40 88,30 89, 7,0 38,00 ZVAR448PW 54, 8, 37,0/,4 3/40 4, ZVAR4430PW 5,8 30, 39,7/,9 3/40 70,0 ZVAR44484PW 5,3 48,4 3,5/3,7 80/ 53,00 ZVAR4454PW 309, 5,4 74,0/4,7 00/3 55,00 ZVAR4405PW 33, 0,5 79,4/45,8 5/80 ZVAR447PW 3 397,9 7, 95,0/55,0 5/80 798,00 ZVAR44845PW 3 43, 84,5 /4,0 0/00 8, ZVAR44907PW 3 497,4 90,8 9/8,8 0/00 - Wartość prądowa dodatkowego zabezpieczenia zewnętrznego ZVAR445PN ZVAR4430PW ZVAR P W Kondensator D/Y 5/30,kvar 400/440V Hz 3P Wysokość kondensatora N=5mm W=5mm Przyłacze/wewnętrzne połączenie P = -końcówkowe, D = 3P trójkąt, Y = 3P Gwiazda bloku kondensatorowego - 30, kvar Napięcie znamionowe 440V Hz Nazwa produktu ZVAR4405PW Uwaga: Możliwość wykonania kondensatorów o innych parametrach technicznych na specjalne zamówienie. /7

10 Konde nsatory modułowe Zvar napięcie znamionowe 480/830V Hz 4 8 drugi moduł 8 5/5 Połączone wewnętrznie w trójkąt (D3) ZVAR48054D3N ZVAR4808D3N ZVAR48D3W ZVAR4843D3W ZVAR4848D3W 3 4,9 49,7 99,5 98,9 98,5 400V 3,75 7, V 5,4 0,8,7 43, V 5,4 0,8, 43, 4,8 480V - Wartość prądowa dodatkowego zabezpieczenia zewnętrznego, ,30 89, 70,0 Połączone wewnętrznie w gwiazdę (Y3) ZVAR48054Y3N 4,9 90V 3,75 90V 3, 830V 5,4 830V,5 0 8,30 ZVAR4808Y3N 49,7 7,5,3 0,8 3 89, ZVAR48Y3W 99,5 5,5, 40 70,0 ZVAR4843Y3W 98, ,3 43, 5 80 ZVAR4848Y3W 3 98, ,5 4, Wartość prądowa dodatkowego zabezpieczenia zewnętrznego ZVAR48D3W Niepołączone wewnętrznie -koncówkowe (P) ZVAR48PW 99,5 Napięcia nominalne D/Y 480V/830V,,0/5 40/5 70,0 ZVAR4843PW 98,9 43, 5,0/30 80/ ZVAR4848PW 3 98,5 4,8 78,0/40 00/80 - Wartość prądowa dodatkowego zabezpieczenia zewnętrznego ZVAR4843D3W ZVAR D3 N Kondensator D,5/5,kvar 400/440V Hz 3P ZVAR4848PW Wysokość kondensatora N=5mm W=5mm Przyłacze/wewnętrzne połączenie P = -końcówkowe, D = 3P trójkąt, Y = 3P Gwiazda bloku kondensatorowego - 0,8 kvar Napięcie znamionowe 480V Hz Nazwa produktu Uwaga: Możliwość wykonania kondensatorów o innych parametrach technicznych na specjalne zamówienie. /8

11 Konde nsatory modułowe Zvar napięcie znamionowe 5/9V Hz 4 8 drugi moduł 8 5/5 Połączone wewnętrznie w trójkąt (D3) ZVAR5D3W ZVAR55440D3W ZVAR5D3W 77, 54,3 3 3,5 0V 8,3 3,5 54,8 0V 4 3 5V 5V 3, , 9,3 - Wartość prądowa dodatkowego zabezpieczenia zewnętrznego ,0 Połączone wewnętrznie w gwiazdę (Y3) ZVAR5Y3W 77, 870V 8,3 870V, 9V 9V 3,3 0 70,0 ZVAR55440Y3W 54,3 3,5 4,4 44, 40 ZVAR5Y3W 3 3,5 54,8 3, Wartość prądowa dodatkowego zabezpieczenia zewnętrznego ZVAR5Y3W Niepołączone wewnętrznie -koncówkowe (P) ZVAR5PW 77, Napięcia nominalne D/Y 5V/9V 3,/3,3 40/5 70,0 ZVAR55440PW 54,3 44 4,/, 80/ ZVAR5PW 3 3,5 9,3/40 5/3 - Wartość prądowa dodatkowego zabezpieczenia zewnętrznego ZVAR55440P3W ZVAR 55 0 P W Kondensator D/Y kvar 5/9V Hz 3P ZVAR5PW Wysokość kondensatora N=5mm W=5mm Przyłacze/wewnętrzne połączenie P = -końcówkowe, D = 3P trójkąt, Y = 3P Gwiazda bloku kondensatorowego - kvar Napięcie znamionowe 5V Hz Nazwa produktu Uwaga: Możliwość wykonania kondensatorów o innych parametrach technicznych na specjalne zamówienie. /9

12 Kondensatory modułowe Zvar napięcie znamionowe 90/00V Hz 4 8 drugi moduł 8 5/5 Połączone wewnętrznie w trójkąt (D3) ZVAR9075D3N ZVAR9D3N ZVAR9300D3W ZVAR900D3W ZVAR9900D3W,7 33,4 33,7 3 00,5 0V,8 3,7 54,9 8,3 0V V V 7,5,3 5,, 75, ,0 0,00,9 7, , 40 35,30 - Wartość prądowa dodatkowego zabezpieczenia zewnętrznego,70 97,00 Połączone wewnętrznie w gwiazdę (Y3) ZVAR9075Y3N ZVAR9Y3N ZVAR9300Y3W ZVAR900Y3W ZVAR9900Y3W,7 33,4,9 33,7 3 00,5 40V,8 3,7 7,45 54,9 8,3 40V 3,5,9 3,9 7,7 4, 00V 7, V 7,3 4, 9, 43, ,70,70 33,00 4,00 99,00 - Wartość prądowa dodatkowego zabezpieczenia zewnętrznego ZVAR9300Y3W Niepołączone wewnętrznie -koncówkowe (P) ZVAR9075PN 3x( µf),7 Napięcia nominalne D/Y 90V/00V 7,5,3/ 0/ 3,70 ZVAR9PN 33,4 5,/7,3 0/0,70 ZVAR9300PW,9 30 5,/4, 40/5 33,00 ZVAR900PW 33,7 0,/9, 80/ 4,00 ZVAR9900PW 3 00, ,3/43,7 5/3 99,00 - Wartość prądowa dodatkowego zabezpieczenia zewnętrznego ZVAR900Y3W ZVAR P W Kondensator D/Y 30kvar 90/00V Hz 3P ZVAR9900PW Wysokość kondensatora N=5mm W=5mm Przyłacze/wewnętrzne połączenie P = -końcówkowe, D = 3P trójkąt, Y = 3P Gwiazda bloku kondensatorowego - 30 kvar Napięcie znamionowe 90V Hz Nazwa produktu Uwaga: Możliwość wykonania kondensatorów o innych parametrach technicznych na specjalne zamówienie. /0

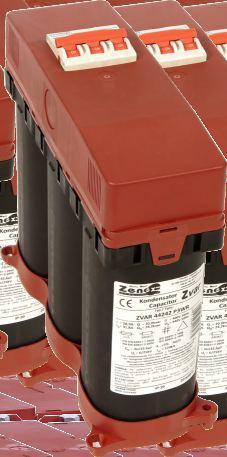

13 Kompensacja biegu jałowego transformatora Kompensator biegu jałowego transformatora oparty na kondensatorach Zvar * druga klasa izolacji * zintegrowane bezpieczniki cylindryczne, oraz rozłącznik ZVAR4400D3NR ( µf) 33, 400V 5 440V,05 Wewnętrzne zabezpieczenie (A) Do mocy transformatora (kva) 3,9 9,0 ZVAR44090D3NR 49,7 7,5 9, ,9 4,30 ZVAR44D3NR,3 0, 30 3,9 7,40 ZVAR445D3NR 8,9,5 5, 800 3,9 9, ZVAR448D3WR 99,5 5 8, ,9 57,0 ZVAR444D3WR 3, 0 4, 5 3,9 78,00 ZVAR4430D3WR 5,8 5 30, ,9 30 ZVAR4433D3WR , , 59,00 ZVAR44484D3WR 5, ,4 x5 0 7, 57,00 ZVAR4405D3WR 33, 0,5 x , 00, ZVAR4430D3WR ZVAR 44 D3 W R Kompensator biegu jałowego transformatora 30kVA o mocy 0/,kvar 400/440V Hz 3P 90x5x30 Wykonanie z Rozłącznikiem Wysokość kondensatora N=5mm W=5mm Przyłacze/wewnętrzne połączenie D = 3P trójkąt, Y = 3P Gwiazda bloku kondensatorowego -, kvar Napięcie znamionowe 440V Hz Nazwa produktu Uwaga: Możliwość wykonania kondensatorów o innych parametrach technicznych na specjalne zamówienie. /

14 Nowe! Wtykowe baterie kondensatorów Ułatwiona instalacja i utrzymanie dzięki wtykowym modułom kompensacyjnym Poprawione chłodzenie dzięki frontowej wentylacji każdego modułu Standardowo stopnie zabezpieczone wyłącznikami kompaktowymi, lub modułowymi Opcja monitorowania stanu zabezpieczenia modułu kompensacyjnego poprzez dodatkowe styki Opcjonalnie wyłącznik główny, z dobrze dostępnymi przyłączami rozszerzającymi Możliwość szybkiego dołożenia dławików ochronnych, bez potrzeby modernizacji obudowy Bardzo krótkie połączenia elektryczne wewnątrz modułu kompensacyjnego, minimalizujące straty energii czynnej Bezpieczna obsługa - podwójne drzwi, wtykowy moduł z priorytetowym rozłączaniem styków sterowania przed stykami obwodów głównych Duża moc w kompaktowych rozmiarach pola: -x00x00 do 40kvar dławikowa 7% -x00x000 do 480kvar / 4x00x000 do 90kvar dławikowa 7% -+x400x00 lub x00x00 do 5kvar wzmocniona 440V -+x400x000 lub x00x000 do 4kvar / 4x00x000 do 900kvar wzmocniona 440V Dla zwiększenia mocy możliwa wysokość 00mm, lub inne wymiary w tej samej cenie!

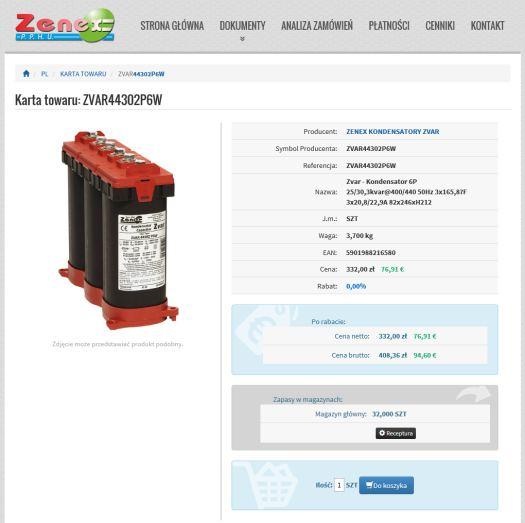

15 Szukasz czegoś? sprawdź naszą ofertę produktową w sieci Internetowy system w pełni on-line 00 tysięcy produktów, z tego tysięcy na magazynie Sprawdzanie dostępności Wprowadzanie zamówień Sprawdzanie statusu realizacji złożonych zamówień P. P. H. U. "Zenex" Z.Krawczyk Centrala: ul. Wiosenna 35, 3-00 Jarocin Tel: Tel: Tel export: Fax: zenex@ Internet: Oddział Słupca: Tel./Fax: Tel: slupca@ Ponieważ normy, dane techniczne oraz sposób funkcjonowania i użytkowania naszych urządzeń podlega ciągłym modyfikacjom, dane zawarte w niniejszej publikacji służą jedynie celom informacyjym i nie mogą być podstawą rozczeń prawnych. Due to evolution of standards and equipment, the characteristics indicated in texts and images of this document do not constitute a commitment on our part without confirmation.. Dystrybutor: K-ZVARver5-043
