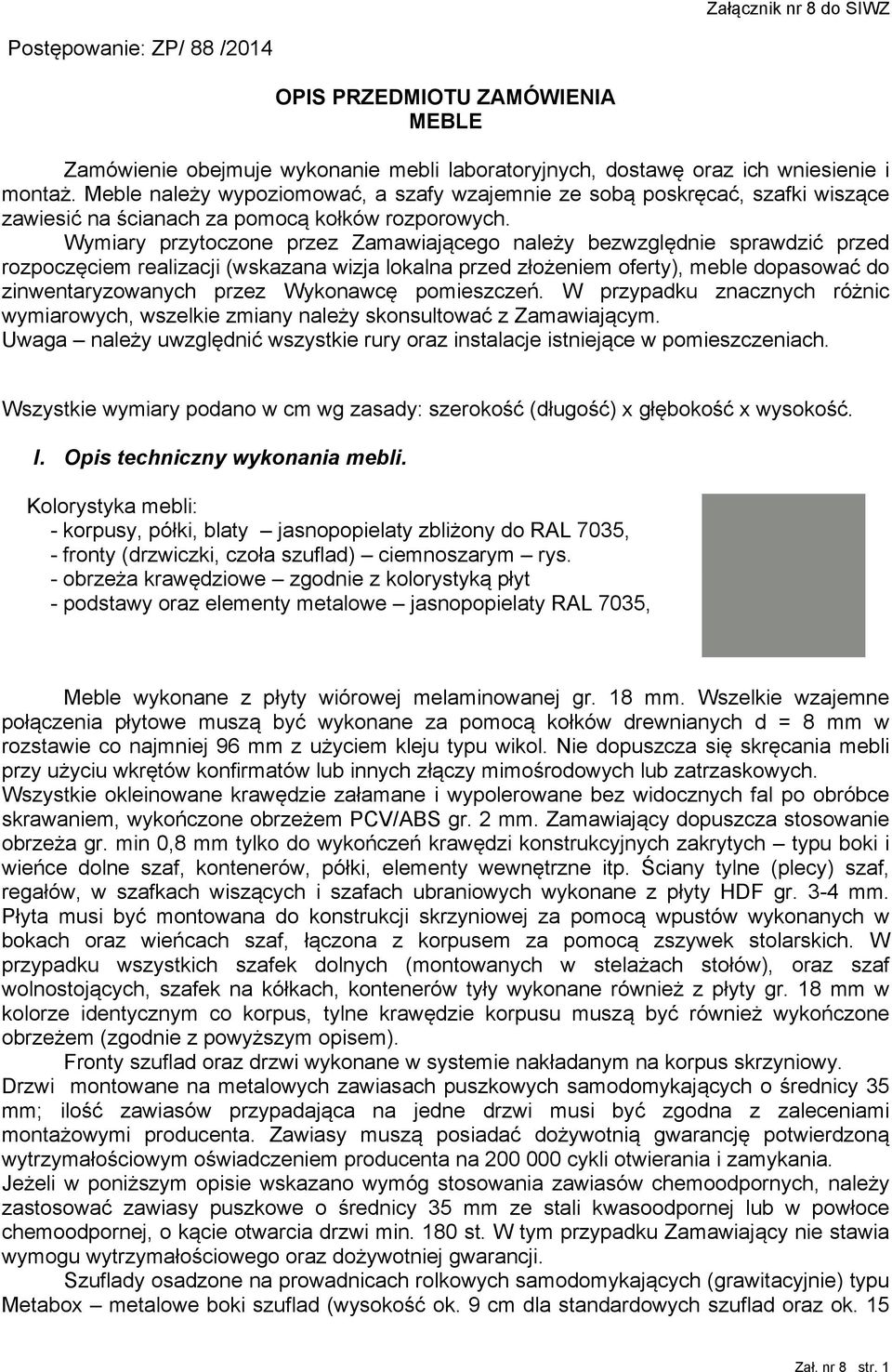

1 Postępowanie: ZP/ 88 /2014 OPIS PRZEDMIOTU ZAMÓWIENIA MEBLE Zamówienie obejmuje wykonanie mebli laboratoryjnych, dostawę oraz ich wniesienie i montaż. Meble należy wypoziomować, a szafy wzajemnie ze sobą poskręcać, szafki wiszące zawiesić na ścianach za pomocą kołków rozporowych. Wymiary przytoczone przez Zamawiającego należy bezwzględnie sprawdzić przed rozpoczęciem realizacji (wskazana wizja lokalna przed złożeniem oferty), meble dopasować do zinwentaryzowanych przez Wykonawcę pomieszczeń. W przypadku znacznych różnic wymiarowych, wszelkie zmiany należy skonsultować z Zamawiającym. Uwaga należy uwzględnić wszystkie rury oraz instalacje istniejące w pomieszczeniach. Wszystkie wymiary podano w cm wg zasady: szerokość (długość) x głębokość x wysokość. I. Opis techniczny wykonania mebli. Kolorystyka mebli: - korpusy, półki, blaty jasnopopielaty zbliżony do RAL 7035, - fronty (drzwiczki, czoła szuflad) ciemnoszarym rys. - obrzeża krawędziowe zgodnie z kolorystyką płyt - podstawy oraz elementy metalowe jasnopopielaty RAL 7035, Meble wykonane z płyty wiórowej melaminowanej gr. 18 mm. Wszelkie wzajemne połączenia płytowe muszą być wykonane za pomocą kołków drewnianych d = 8 mm w rozstawie co najmniej 96 mm z użyciem kleju typu wikol. Nie dopuszcza się skręcania mebli przy użyciu wkrętów konfirmatów lub innych złączy mimośrodowych lub zatrzaskowych. Wszystkie okleinowane krawędzie załamane i wypolerowane bez widocznych fal po obróbce skrawaniem, wykończone obrzeżem PCV/ABS gr. 2 mm. Zamawiający dopuszcza stosowanie obrzeża gr. min 0,8 mm tylko do wykończeń krawędzi konstrukcyjnych zakrytych typu boki i wieńce dolne szaf, kontenerów, półki, elementy wewnętrzne itp. Ściany tylne (plecy) szaf, regałów, w szafkach wiszących i szafach ubraniowych wykonane z płyty HDF gr. 3-4 mm. Płyta musi być montowana do konstrukcji skrzyniowej za pomocą wpustów wykonanych w bokach oraz wieńcach szaf, łączona z korpusem za pomocą zszywek stolarskich. W przypadku wszystkich szafek dolnych (montowanych w stelażach stołów), oraz szaf wolnostojących, szafek na kółkach, kontenerów tyły wykonane również z płyty gr. 18 mm w kolorze identycznym co korpus, tylne krawędzie korpusu muszą być również wykończone obrzeżem (zgodnie z powyższym opisem). Fronty szuflad oraz drzwi wykonane w systemie nakładanym na korpus skrzyniowy. Drzwi montowane na metalowych zawiasach puszkowych samodomykających o średnicy 35 mm; ilość zawiasów przypadająca na jedne drzwi musi być zgodna z zaleceniami montażowymi producenta. Zawiasy muszą posiadać dożywotnią gwarancję potwierdzoną wytrzymałościowym oświadczeniem producenta na cykli otwierania i zamykania. Jeżeli w poniższym opisie wskazano wymóg stosowania zawiasów chemoodpornych, należy zastosować zawiasy puszkowe o średnicy 35 mm ze stali kwasoodpornej lub w powłoce chemoodpornej, o kącie otwarcia drzwi min. 180 st. W tym przypadku Zamawiający nie stawia wymogu wytrzymałościowego oraz dożywotniej gwarancji. Szuflady osadzone na prowadnicach rolkowych samodomykających (grawitacyjnie) typu Metabox metalowe boki szuflad (wysokość ok. 9 cm dla standardowych szuflad oraz ok. 15 Zał. nr 8 str. 1

2 cm dla szuflad wysokich), wymagana grubość blachy wraz z lakierem min. 1,5 mm; Maksymalna strata wysuwu szuflady - ok. 20%, obciążenie dynamiczne 25 kg. Długość prowadnic musi zapewniać maksymalną wielkość szuflady (w module co 5 cm) w zależności od wewnętrznej głębokości korpusu mebla. Zamawiający dopuszcza maksymalną długość prowadnic na poziomie 55 cm. W meblach z oznaczeniem zamek wyszczególnionych w opisie w pkt. II muszą być zastosowane zamki patentowe meblowe z możliwością dowolnego konfigurowania zamków otwierania jednym kluczem wszystkich rodzajów mebli, wskazanych przez użytkownika w trakcie montażu. Należy zastosować typ zamków, w których występuje możliwość wymiany wkładek patentowych (bębenków) bez konieczności demontażu całego zamka. Do każdego zamka (wkładki patentowej) należy dołączyć min. po dwa kluczyki. Uwaga należy zastosować odpowiednio zamki prawe i lewe. Zamkiem centralnym należy zablokować cały ciąg szuflad. W szafach dwudrzwiowych zastosować zamek blokujący jednocześnie dwoje drzwiczek, bez użycia zasuwek (wymagana listwa przymykowa). Listwa przymykowa wykonana z PCV typu zatrzask, zakrywająca wkręty mocujące z amortyzatorem silikonowym na całej długości drzwiczek. Półki w meblach wykonane z płyty wiórowej melaminowanej gr. 18 mm, regulowane w module + /- 2x 32 mm. Zastosować metalowe wsporniki do półek d=5 mm, które chronią je przed przypadkowym wysunięciem (otwory pod półką na zaczepy wspornikowe). Każda szafka wisząca oraz szafki w stołach laboratoryjnych wyposażone w jedną półkę. W meblach zamontować uchwyty metalowe w kolorze aluminium w rozstawie min 128 mm. Podstawy metalowe stołów wykonane z profili stalowych zamkniętych o przekrojach 30x30x2 mm, malowanych farbą proszkową epoksydową. Modułową konstrukcję podstaw stołów wykonać w oparciu o rys. poglądowy nr 39. Boki podstaw dwie nogi połączone dwoma stężeniami poziomymi w formie spawanej; nogi zakończone stopkami regulacyjnymi, przystosowanymi do dużych obciążeń. Stopka z twardego pcv mocowana przegubowo do ocynkowanej, metalowej śruby M8x40, która jest wkręcana w korek wykonany z pcv, z zatopionym Regulator poziomu metalowym gwintem. Do boków dokręcane (odpowiednio, w zależności od modułu) spawane ramy: podblatowe, dolne, tylne (stężające). Należy tak konstruować ciągi modułowe, aby nie dublować ich boków, które stanowią element wspólny dla sąsiednich modułów. Szafki podblatowe wstawiane w dopasowany do ich rozmiarów, moduł stelaża. Zamawiający dopuszcza dodatkowe przykręcanie szafek do ramy dolnej, w celu ich dokładnego wypoziomowania. Blaty laboratoryjne wykonane z konglomeratu kwarcowo-granitowego na bazie żywicy poliestrowej (bez podwyższonego obrzeża) o gr. min. 20 mm, w kolorze beżowojasnopopielatym nakrapianym (widoczne krawędzie czołowe polerowane) oznaczone jako BS lub z postformingu PSF, w zależności od opisu. Postforming płyta wiórowa gr mm, oklejona jednostronnie laminatem HPL typu postforming (czołowa krawędź blatu podwójnie zaoblona, laminat wywinięty z góry pod stronę spodnią blatu). Pozostałe krawędzie wykończyć obrzeżem PCV/ABS. Kolor blatów PSF jasnopopielaty, zbliżony do RAL Blaty montowane bezpośrednio na podstawach metalowych. Złącza technologiczne blatów wykonać z żywicy epoksydowej. Należy tak dopasować rozmiary blatów aby zapewnić minimalną ilość złączy wynikających z maksymalnych długości produkowanych wstęg, płyt (slab). W stołach przyściennych nie dopuszcza się łączenia blatów względem ich głębokości. Blaty z oznaczeniem KO należy wykonać ze stali nierdzewnej w klasie wg. PN-EN :2007 (AISI 316L). Blat konglomerat BS Baterie, zawory wody oraz gazów technicznych zastosować typowy osprzęt laboratoryjny, w powłokach chemoodpornych, spełniające wymogi normy PN-EN Zał. nr 8 str. 2

3 Bateria wodna dwa niezależne pokrętła woda zimna/woda ciepła (WZ/WC) z ruchomą wylewką zakończoną odkręcanym aeratorem (sitkowym dyfuzorem wody). Oczomyjka blatowa wyposażona w dwupunktową wylewkę oczną, musi posiadać funkcję prysznica bezpieczeństwa; ruchomy korpus wylewki podłączony za pomocą węża zbrojonego (dł. ok. 1,2 m) z przyłączem wody zimnej. Wszelkie podłączenia wod-kan, gazowe oraz elektryczne, do istniejących instalacji w budynku należą do Wykonawcy. Ociekacz na szkło laboratoryjne typu jeż, wykonany z polistyrenu o wymiarach ok. 63x45 cm, wyposażony w 72 kołki z możliwością ustawień ich w dowolnej konfiguracji, jak na rys. obok. Wszystkie zlewy i zlewiki wykonane z ceramiki litej, glazurowanej w kolorze popielatym, podklejane do blatów od dołu (otwór w blacie polerowany), wyposażone w syfony wykonane z polipropylenu. Umywalki ceramiczne wpuszczane w blat od góry, wklejane na silikon. W szafkach na kółkach oraz kontenerach zastosować skrętne kółka o średnicy 50 mm (maksymalna, całkowita wysokość kółek 70 mm) wykonane z przezroczystego kauczuku, podwójnie łożyskowane. Dwa frontowe wyposażone w hamulec obrotu. Kółko z hamulcem Wieszaki naścienne na ubrania wykonać z płyty wiórowej melaminowanej gr. 18 mm. Do płyty o wymiarach podanych w szczegółowym wykazie mebli przykręcić wskazaną ilość podwójnych metalowych haczyków - wieszaków (jak na rys. obok) w kolorze aluminium. Haczyk na ubrania Jeżeli występują dodatkowe opisy wykonania mebli na rysunkach lub w wyszczególnieniu mebli, należy się do nich zastosować. II. Wyszczególnienie mebli wraz z opisami w poszczególnych pomieszczeniach. PARTER 1/4 Sala Laboratoryjna Rys. nr 1, 2, 3 Zestawienie mebli: 1. Zestaw laboratoryjny wyspowy 1 368x140x90 cm a. Szafka DS 40x53x69 cm 8 szt. (1x drzwiczki + 1x szuflada, zamki) b. Osłona stołu 60x69 cm 6 szt. c. Osłona boczna stołu 26x72 cm 2 szt. d. Podstawa metalowa stołu e. Blat konglomerat BS 368x140x2 cm - gniazda na blacie 2x 230V 4 szt. Zał. nr 8 str. 3

4 2. Zestaw laboratoryjny przyścienny x80x90 cm a. Szafka DS 40x73x69 cm 2 szt. (1x drzwiczki + 1x szuflada, zamki) b. Szafka DS 50x73x69 cm 1 szt. (1x drzwiczki + 1x szuflada, zamki) c. Szafka pod zlew 2D 80x73x69 cm (2x drzwiczki) 1 szt. d. Szafka pod umywalkę 2D 80x53x69 cm (2x drzwiczki) 1 szt. e. Osłona stołu 60x69 cm 3 szt. f. Podstawa metalowa stołu g. Blat konglomerat BS 503x80x2 cm - zlew ceramiczny ok. 50x40x25 cm - 1 szt. - umywalka ceramiczna ok. 60x45 cm - 1 szt. - bateria z blatu WZ/WC 1 szt. - bateria umywalkowa WZ/WC 1 szt. - oczomyjka z blatu 1 szt. 3. Ociekacz na szkło lab. - jeż 1 szt. 4. Szafka wisząca 2D 80x30x60 cm (2x drzwi, zamek) 1 szt. 5. Zestaw laboratoryjny przyścienny x75x90 cm a. Szafka DS 40x68x69 cm 4 szt. (1x drzwiczki + 1x szuflada, zamki) b. Osłona stołu 53x69 cm 3 szt. c. Podstawa metalowa stołu d. Blat konglomerat BS 348x75x2 cm 6. Szafka wisząca 2D 80x30x60 cm (2x drzwi, zamek) 3 szt. 7. Szafka wisząca D 50x30x60 cm (1x drzwi, zamek) 2 szt. 8. Zestaw laboratoryjny przyścienny x60x90 cm 2 kpl. a. Szafka D 45x53x69 cm (1x drzwiczki, zamek) 1 szt. b. Szafka 4S 45x53x69 cm (4x szuflada, zamek) 1 szt. c. Podstawa metalowa stołu d. Blat konglomerat BS 99x60x2 cm 9. Szafka wisząca 2D 90x30x60 cm (2x drzwi, zamek) 2 szt. 10. Taboret laboratoryjny wysoki TLw 12 szt. 11. Tablica korkowa w ramie aluminiowej 120x90 cm 2 szt. 12. Tablica suchościeralna biała jezdna, obrotowa 120x90 cm 2 szt. - Poz. 1e gniazda hermetyczne IP 44, standard polski, montowane bezpośrednio na blacie, na podwyższeniu ok. 60 mm. - Poz. 11 miękka tablica korkowa wieszana na ścianie, do przypinania za pomocą szpilek lub pinezek materiałów informacyjno-naukowych. - Poz. 12 tablica dwustronna suchościeralna, magnetyczna o wymiarach 120x90 cm. Powierzchnia wykonana z blachy lakierowanej, oprawionej w ramie aluminiowej. Tablica wyposażona w półkę na markery. Podstawa stelaż o stałej wysokości, zapewniający regulację kąta nachylenia oraz obrót tablicy o 180 stopni, względem osi poziomej (możliwość blokady obrotu). Podstawa wsparta na kółkach jezdnych z hamulcem, przeznaczonymi do podłogi twardej. Elementy metalowe stelaża malowane farbą proszkową. Zał. nr 8 str. 4

5 1/5 Pracownia Patomorfologiczna Rys. nr 1, 4, 5, 40, 41 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny x75x90 cm a. Szafka 4S 40x68x69 cm (4x szuflada) 1 szt. b. Szafka D 40x68x69 cm (1x drzwiczki) 1 szt. c. Szafka pod zlew 2D 80x68x69 cm (2x drzwiczki) 1 szt. d. Szafka pod umywalkę 2D 80x53x69 cm (2x drzwiczki) 1 szt. e. Szafka D 70x68x69 cm (1x drzwiczki + zaślepka) 1 szt. f. Osłona stołu 77x69 cm 1 szt. g. Podstawa metalowa stołu h. Blat konglomerat BS 408x75x2 cm - zlew ceramiczny ok. 50x40x25 cm - 1 szt. - umywalka ceramiczna ok. 60x45 cm - 1 szt. - bateria z blatu WZ/WC 1 szt. - bateria umywalkowa WZ/WC 1 szt. - oczomyjka z blatu 1 szt. 2. Stół na kółkach (blat konglomerat BS) 115x80x90 cm 2 szt. 3. Stół pod sprzęt (blat KO) 160x85x75 cm 1 szt. 4. Taboret laboratoryjny TLw 1 szt. 5. Krzesło laboratoryjne KLw 3 szt. - Poz. 1e szafka wyposażona w drzwiczki o szerokości ok. 40 cm oraz frontowy element stały zaślepka, którą należy dopasować, w celu uniknięcia kolizji otwierania drzwiczek, w stosunku do wystającego ze ściany grzejnika. Drzwiczki zamontować do zaślepki na zawiasach do drzwi równoległych. Zawiasy muszą spełniać wymogi stawiane w ogólnym opisie. - Poz. 2 Podstawa metalowa stołu spawana z profili stalowych zamkniętych, zgodnie z rys. nr 40 (nie dopuszcza się systemów skręcanych. Stół wyposażony w kółka gumowane, podwójnie łożyskowane o średnicy ok. 80 mm (udźwig pojedynczego kółka - ok. 80 kg). Dwa, przednie kółka z hamulcem skrętu i obrotu. Całkowita wysokość (wraz z kółkiem) dolnych płoz przystosowana do wysokości wiszącego w pomieszczeniu grzejnika (płoza musi wjechać pod grzejnik). Wszystkie krawędzie blatu polerowane. - Poz. 3 Stół wykonany w oparciu o rysunek nr 41, dokładne wymiary dostosować do istniejącego Stanowiska patomorfologicznego B. Blat KO wykonany ze stali nierdzewnej, bez podniesionego obrzeża. 1/6 Pracownia Digitalizacyjna Rys. nr 1, 6, 7 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny x75x90 cm a. Szafka 4S 60x68x69 cm (4x szuflada) 1 szt. b. Szafka D 60x68x69 cm (1x drzwiczki) 2 szt. c. Szafka pod umywalkę D 60x53x69 cm (1x drzwiczki) 1 szt. d. Szafka D 80x68x69 cm (1x drzwiczki + zaślepka) 1 szt. e. Osłona stołu 67x69 cm 1 szt. f. Podstawa metalowa stołu g. Blat konglomerat BS 408x75x2 cm - umywalka ceramiczna ok. 50x40 cm - 1 szt. - bateria umywalkowa WZ/WC 1 szt. 2. Wózek 2-półkowy na kółkach ze stali KO 80x50x90 cm 1 szt. 3. Szafa na szkiełka histologiczne 100x53x170 cm 1 szt. 4. Szafa na kasetki histologiczne 100x53x170 cm 2 szt. 5. Taboret laboratoryjny TLw 1 szt. Zał. nr 8 str. 5

6 - Poz. 1d szafka wykonana w oparciu o opis z poz. 1e dla pomieszczenia 1/5. Szerokość drzwiczek ok. 60 cm. - Poz. 2 - Wózek wykonany w całości ze stali Wózek KO nierdzewnej KO. Dwie półki z podniesionym obrzeżem (wypraska) montowane na stałe. Kółka obrotowe, podwójnie łożyskowane z oponami, wykonanymi z gumy, które nie rysują podłogi. Dwa kółka wyposażone w hamulec. Nośność wózka min. 100 kg. Całkowita wysokość wózka musi umożliwiać swobodne jego wjeżdżanie we wnękę podblatową zestawu laboratoryjnego z poz Poz. 3 Szafa na archiwizację szkiełek histologicznych, wykonana z metalu, malowana farbą proszkową epoksydową. Podstawa szafy posadowiona na stopkach regulacyjnych. Drzwi zamykane baskwilowym zamkiem patentowym trzyryglowym (Zamawiający nie stawia wymogu odnośnie zamków, zawartego w ogólnym opisie). Maksymalna głębokość szafy 55 cm. Wnętrze szafy wyposażone w 11 poziomów szufladek, w każdym poziomie po 26 szt. (łącznie 286 szufladek). Szufladki wykonane z tworzywa sztucznego, fronty w min. 5 różnych kolorach. Każdy front przystosowany do indywidualnego opisu. Szufladka podzielona względem długości na trzy sekcje. Możliwość wyjmowania wszystkich szufladek z korpusu szafy. Szkiełka o wymiarach ok. 26x76 mm ściśle upakowane w szufladkach. Całkowita pojemność szafy min szkiełek. - Poz. 4 Szafa na archiwizację kasetek histologicznych wykonana zgodnie z opisem dla poz. 3. Wnętrze szafy wyposażone w 18 poziomów szufladek, w każdym poziomie po 26 szt. (łącznie 468 szufladek). Szufladki niższe w stosunku po powyższego opisu (wysokość kasetki parafinowej ok. 45 mm). Całkowita pojemność szafy min kasetek. Szufladki na kasetki 468 szt. Szufladki na szkiełka 286 szt. Szafa na szkiełka / kasetki Zał. nr 8 str. 6

7 1/9 Pracownia izolacji DNA Rys. nr 1, 8 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny x75x90 cm a. Szafka 4S 60x68x69 cm (4x szuflada) 1 szt. b. Szafka D 60x68x69 cm (1x drzwiczki) 1 szt. c. Szafka D 50x68x69 cm (1x drzwiczki) 1 szt. d. Szafka pod zlew 2D 80x68x69 cm (2x drzwiczki) 1 szt. e. Szafka pod umywalkę D 60x68x69 cm (1x drzwiczki) 1 szt. f. Osłona stołu 77x69 cm 1 szt. g. Podstawa metalowa stołu h. Blat konglomerat BS 408x75x2 cm - zlew ceramiczny ok. 50x40x25 cm - 1 szt. - umywalka ceramiczna ok. 50x40 cm - 1 szt. - bateria z blatu WZ/WC 1 szt. - bateria umywalkowa WZ/WC 1 szt. 2. Zestaw laboratoryjny przyścienny x60x90 cm a. Szafka 4S 60x53x69 cm (4x szuflada) 1 szt. b. Podstawa metalowa stołu c. Blat konglomerat BS 72x60x2 cm 1 szt. 3. Wózek 2-półkowy na kółkach ze stali KO 80x50x90 cm 1 szt. 4. Krzesło laboratoryjne KLw 1 szt. 1/10 Pracownia Molekularna Rys. nr 1, 10 Zestawienie mebli: 1. Stół pod sprzęt 220x80x90 cm a. Szafka DS 50x73x69 cm (1x drzwi + 1x szuflada) 4 szt. b. Podstawa metalowa stołu c. Blat konglomerat BS 220x80x2 cm 1 szt. 2. Wózek 2-półkowy na kółkach ze stali KO 80x50x90 cm 1 szt. 3. Taboret laboratoryjny TLw 2 szt. 1/11 Pracownia Patomorfologiczna Rys. nr 1, 9, 10 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny x75x90 cm a. Szafka 4S 60x68x69 cm (4x szuflada) 1 szt. b. Szafka D 60x68x69 cm (1x drzwiczki) 2 szt. c. Szafka 2D 80x68x69 cm (2x drzwiczki) 1 szt. d. Szafka D 80x68x69 cm (1x drzwiczki + zaślepka) 1 szt. e. Osłona stołu 77x69 cm 1 szt. f. Podstawa metalowa stołu g. Blat konglomerat BS 438x75x2 cm 1 szt. 2. Szafka wisząca 2D 80x30x60 cm (2x drzwi) 3 szt. 3. Szafka wisząca D 60x30x60 cm (1x drzwi) 2 szt. 4. Wózek 2-półkowy na kółkach ze stali KO 80x50x90 cm 1 szt. 5. Zestaw laboratoryjny przyścienny x60x90 cm a. Szafka pod zlew D 60x53x69 cm (1x drzwiczki) 1 szt. b. Szafka pod umywalkę D 60x53x69 cm (1x drzwiczki) 1 szt. c. Podstawa metalowa stołu d. Blat konglomerat BS 128x60x2 cm - zlew ceramiczny ok. 40x40x25 cm - 1 szt. - umywalka ceramiczna ok. 50x40 cm - 1 szt. - bateria z blatu WZ/WC 1 szt. - bateria umywalkowa WZ/WC 1 szt. Zał. nr 8 str. 7

8 6. Krzesło laboratoryjne KLw 2 szt. - Poz. 1d - szafka wykonana w oparciu o opis z poz. 1e dla pomieszczenia 1/5. Szerokość drzwiczek ok. 60 cm. 1/12 Magazyn pojemników z formaliną Rys. nr 1, 11 Zestawienie mebli: 1. Szafa wentylowana na chemikalia (2x drzwi) 90x55x195 cm 2 szt. - Poz. 1 Szafa dwudrzwiowa, oszklona, wentylowana, przeznaczona na przechowywanie preparatów w formalinie. Zamawiający dopuszcza inne rozmiary szaf (w zależności od standardów produkcji) z zachowaniem wymogów: całkowita długość zabudowy szafowej (szerokość) cm, wysokość cm, głębokość cm, każda z szaf dwudrzwiowa, szerokość szafy w zakresie cm (ze względu na szerokość pomieszczenia, nie dopuszcza się szaf jednodrzwiowych). Szafa wykonana z metalu, malowana farbą proszkową chemoodporną. Szafa wyposażone w stopki regulacyjne poziomu. Drzwi oszklone w ramie metalowej, blokowane zamkiem patentowym (Zamawiający nie stawia wymogu odnośnie zamków, zawartego w ogólnym opisie). Wentylacja szafy nawiewowo-wywiewna : nawiew w cokole, wywiew króciec przyłączeniowy wentylacji o średnicy 75 mm. (bez wentylatora). Wnętrze szafy wyposażone w sześć wysuwanych półek z kuwetą, z tworzywa sztucznego. Półki montowane na prowadnicach kulkowych z pełnym wysuwem. 1/14 Szatnia z łazienką Rys. nr 1, 12, 42 Zestawienie mebli: 1. Szafa ubraniowa (1x drzwi, zamek) 40x55x200 cm 6 szt. 2. Krzesło tapicerowane KT skaj 1 szt. - Poz. 1 szafa ubraniowa posadowiona na podstawce metalowej, spawanej z profili stalowych, zamkniętych o przekroju 25x25 mm, o wysokości 15 cm. Nogi zakończone regulatorami poziomu. Szafę wykonać zgodnie z rys. nr 42. Zarówno dno szafy jak i wieniec górny cofnięty o ok. 20 mmm w stosunku do wewnętrznej powierzchni drzwi naturalna wentylacja grawitacyjna. W środku zamontować chromowany drążek na ubrania d=25 mm. 1/15 Punkt przyjęć materiału Rys. nr 1, 13, 14, 43 Zestawienie mebli: 1. Szafa ubraniowa (1x drzwi, zamek) 40x55x200 cm 5 szt. 2. Zestaw laboratoryjny przyścienny x50x90 cm a. Szafka 4S 60x43x69 cm (4x szuflada, zamek) 1 szt. b. Szafka 2D 80x43x69 cm (2x drzwiczki, zamek) 1 szt. c. Podstawa metalowa stołu d. Blat konglomerat BS 203x50x2 cm 1 szt. 3. Szafka wisząca D 60x30x60 cm (1x drzwi, zamek) 1 szt. 4. Biurko laboratoryjne 140x65x75 cm (blat psf, półka pod klawiaturę, wózek pod PC) 2 kpl. Zał. nr 8 str. 8

9 5. Kontener na kółkach (1x drzwi + 1x szuflada, zamki) 44x55x62 cm 2 szt. 6. Regał wiszący D 100x35x68 cm (1x drzwi, zamek) 2 szt. 7. Szafka wisząca D 60x35x68 cm (1x drzwi, zamek) 1 szt. 8. Taboret laboratoryjny TLw 1 szt. 9. Krzesło komputerowe KK skaj 2 szt. - Poz. 2 nad blatem Zestawu laboratoryjnego 1, będzie zamocowana skrzynka poczty pneumatycznej. W blacie należy wyciąć przepust na dolną rurę przesyłową poczty. Pod blatem wnęka na kosz, na pojemniki przesyłowe. Szafki wisząca zawieszane za skrzynką poczty. Wnękę podblatową dopasować do kosza. Wszystkie wymiary bezwzględnie sprawdzić przed realizacją. Dokładne uzgodnienia poczynić z bezpośrednim Użytkownikiem. - Poz. 6 regał z pionowym podziałem, w części zakrytej drzwiczkami o szerokości 40 cm, zamontować jedną ruchomą, regulowaną półkę. - Poz. 4 biurko wykonać zgodnie z rysunkiem nr 43. Wysuwaną półkę na klawiaturę zamontować na prowadnicach rolkowych o długości 35 cm. Stawiany wymóg dla prowadnic identyczny jak dla metalowych boków szuflad, zgodnie z ogólnym opisem. Biurka należy wyposażyć w podblatowe kanały kablowe oraz przelotki (d = 60 mm) na końcach kanałów, wykonane z PCV. Kanały prowadzone na całej długości blatu. Płyty osłonowe, boczne o wysokości 51 cm mocowane do stelaża (nóg) za pomocą dystansów. Podstawka na kółkach pod komputer typu MidiTower wykonana z płyty melaminowanej lub pcv. 1/18 Klatka schodowa Rys. nr 1 Zestawienie mebli: 1. Wieszak (11x wieszak) 150x140 cm 1 szt. PIĘTRO 2/1 Klatka schodowa Rys. nr 16 Zestawienie mebli: 1. Wieszak (11x wieszak) 150x140 cm 1 szt. 2/2 Korytarz Rys. nr 16 Zestawienie mebli: 1. Szafa ubraniowa (1x drzwi, zamek) 40x55x200 cm 2 szt. 2/3 i 2/3a Pomieszczenie IN VIVO Pracowania + Zmywalnia Rys. nr 16, 17, 40 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny x60x90 cm a. Szafka 4S 60x53x69 cm (4x szuflada, zamek) 1 szt. b. Szafka D 60x53x69 cm (1x drzwiczki + zaślepka, zamek) 1 szt. c. Podstawa metalowa stołu d. Blat konglomerat BS 132x60x2 cm 1 szt. 2. Szafka wisząca D 60x30x60 cm (1x drzwi, zamek) 2 szt. 3. Stół na kółkach (blat KO) 160x75x90 cm 1 szt. 4. Szafka ze zlewem ze stali KO (głębokość komory 50 cm) 100x60x75 cm 5. Wózek 2-półkowy na kółkach ze stali KO 80x50x90 cm 2 szt. 6. Wieszak (6x wieszak) 80x140 cm 1 szt. 7. Krzesło laboratoryjne KLw 1 szt. Zał. nr 8 str. 9

10 - Poz. 3 Podstawa stołu wykonana w oparciu o rys. nr 40 oraz opisu dla poz. 2 z pomieszczenia 1/5, z zachowaniem podanych wymiarów. Blat stołu wykonany ze stali nierdzewnej KO, bez podniesionego obrzeża. - Poz. 4 blat szafki oraz komora zlewowa wykonane ze stali nierdzewnej KO. Blat o wymiarach 100x60x3 cm z podniesionym obrzeżem dookoła, zapobiegającym wylewaniu się wody na zewnątrz. Komora zlewowa o wymiarach ok. 90x45x50 cm. W blacie zamontować baterię wodną WZ/WC. 2/3b Pomieszczenie IN VIVO Magazyn Rys. nr 16, 18, 44 Zestawienie mebli: 1. Regał B metalowy na kółkach (5x półka) 120x60x180 cm 2 szt. - Poz. 1 stelaż regału wykonany z profili stalowych zamkniętych 30x30x2 mm (spawany). Powierzchnia półek wykonana z blachy ocynkowanej gr. min 1 mm. Całość malowana farbą proszkową. Bezwzględnie zachować rozstaw półek. Kółka o średnicy min. 80 mm, podwójnie łożyskowane z hamulcami obrotu oraz skrętu. Nośność pojedynczej półki min. 80 kg. Regał wykonać w oparciu o rys. nr 44. 2/3c Pomieszczenie IN VIVO Magazyn Rys. nr 16, 19, 44 Zestawienie mebli: 1. Regał A metalowy na kółkach (5x półka) 120x45x180 cm 2 szt. 2/3b - Poz. 1 Regał wykonać zgodnie z rys. nr 44 oraz opisem z poz. 1 dla pomieszczenia 2/3d Pomieszczenie IN VIVO Magazyn Rys. nr 16, 20, 45 Zestawienie mebli: 1. Regał D metalowy (8x półka) 90x50x300 cm 2 szt. - Poz. 1 Regał wykonać zgodnie z rys. nr 45. Słupki pionowe wykonać z profilu stalowego zamkniętego o przekroju 30x30x2 mm. Nogi zakończone regulatorami poziomu. Do każdych dwóch słupków przyspawane cztery stężenia poziome, tworząc bok regału. Półka wykonana w formie spawanej ramki (profil 30x30 mm), pokryta blachą ocynkowaną o gr. 1 mm. Półki dokręcane do boków regałów za pomocą śrub M8, z zastosowaniem nakrętek kołpakowych. Całość malowana farbą proszkową w kolorze RAL Wysokość regału dopasować do wysokości pomieszczenia. Regał montowany do ściany. 2/4 Pomieszczenie pomocnicze IN VIVO Rys. nr 16, 21, 45 Zestawienie mebli: 1. Regał C metalowy na kółkach (4x półka) 120x60x172 cm 1 szt. 2. Regał B metalowy na kółkach (5x półka) 120x60x180 cm 1 szt. 3. Stół (blat konglomerat BS) 80x75x90 cm 1 szt. - Poz. 1 Regał wykonać zgodnie z rys. nr 45 oraz opisem z poz. 1 dla pomieszczenia 2/3b - Poz. 3 Regał przeznaczony na dwie zamrażarki; jedna ustawiona bezpośrednio na podłodze, druga na blacie regału. Regał wykonany w całości w formie spawów. Nogi profil 40x40x2 mm, zakończone regulatorami poziomu. W górnej części nogi połączone ramą podblatową 40x20x2 mm, w części dolnej połączone dwoma bocznymi stężeniami poziomymi 40x20x2 mm (brak stężeń podłużnych). Całość malowana farbą proszkową. Zał. nr 8 str. 10

11 2/5 Pracownia IN VIVO Rys. nr 16, 22, 23, 41, 46 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny x60x90 cm a. Szafka pod zlew 2D 100x53x69 cm (2x drzwiczki) 1 szt. b. Szafka pod umywalkę D 60x53x69 cm (1x drzwiczki) 1 szt. c. Podstawa metalowa stołu d. Blat konglomerat BS 174x60x2 cm - zlew ze stali szlachetnej 1k+o. ok. 78x43 cm - 1 szt. - umywalka ceramiczna ok. 50x40 cm - 1 szt. - bateria do zlewu WZ/WC 1 szt. - bateria umywalkowa WZ/WC 1 szt. 2. Szafka wisząca D 60x30x60 cm (1x drzwi) 1 szt. 3. Szafka wisząca D 50x30x60 cm (1x drzwi) 2 szt. 4. Zestaw laboratoryjny przyścienny x60x90 cm a. Szafka D 50x53x69 cm (1x drzwi) 1 szt. b. Szafka 4S 50x53x69 cm (4x szuflada) 1 szt. c. Podstawa metalowa stołu d. Blat konglomerat BS 108x60x2 cm 1 szt. 5. Szafka wisząca D 50x30x60 cm (1x drzwi) 2 szt. 6. Stół (blat KO) 150x80x90 cm 1 szt. 7. Stół (blat KO) 120x60x90 cm 1 szt. 8. Szafka na kółkach (1x drzwi + 1x szuflada) 50x50x75 cm 3 szt. 9. Półki wiszące ze stali KO 150x30x59 cm (z oświetleniem) 1 szt. 10. Krzesło laboratoryjne KLw 2 szt. - Poz. 1d w blacie zamontować typowy zlewozmywak ze stali szlachetnej (typu kuchennego) jednokomorowy z ociekaczem o wymiarach ok. 78x43 cm. - Poz. 6 i 7 Podstawy (stelaże) stołów wykonane w oparciu o rysunek nr 41, z zachowaniem podanych wymiarów. Blaty wykonać ze stali nierdzewnej, bez podniesionego obrzeża. - Poz. 9 półki w całości wykonane ze stali nierdzewnej (łącznie z profilami konstrukcyjnymi, zgodnie z rys. nr 46. Pod dolnym ciągiem półek zamontować oświetlenie świetlówkowe w klasie IP54. Uwaga pomiędzy półkami a ścianą jest prowadzona instalacja gazów technicznych. Półki muszą być bezwzględnie odsunięte od ściany na odległość min. 40 mm. 2/6 Pracownia Biochemiczna Rys. nr 16, 24, 25 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny /60x145/75x90 cm a. Szafka 4S 40x68x69 cm (4x szuflada) 1 szt. b. Szafka D 60x53x69 cm (1x drzwiczki) 1 szt. c. Szafka pod zlew D 60x53x69 cm (1x drzwiczki) 1 szt. d. Regał 70x51x69 cm 1 szt. e. Podstawa metalowa stołu f. Blat konglomerat BS 215x60x2 cm - zlew ceramiczny ok. 40x40x25 cm - 1 szt. - bateria z blatu WZ/WC 1 szt. - oczomyjka z blatu 1 szt. g. Blat konglomerat BS 85x75x2 cm 1 szt. 2. Nadstawka blatowa na zbiornik z wodą demi 1 szt. Zał. nr 8 str. 11

12 3. Zestaw laboratoryjny przyścienny x80x90 cm a. Szafka 4S 60x73x69 cm (4x szuflada) 1 szt. b. Szafka 4S 40x73x69 cm (4x szuflada) 2 szt. c. Szafka D 60x73x69 cm (1x drzwiczki) 2 szt. d. Podstawa metalowa stołu e. Blat konglomerat BS 277x80x2 cm 1 szt. 4. Szafka wisząca D 50x30x60 cm (1x drzwi) 2 szt. 5. Szafka wisząca 2D 80x30x60 cm (2x drzwi) 2 szt. 6. Stół laboratoryjny wyspowy x150x(90+80) cm a. Szafka DS 40x53x69 cm (1x drzwiczki + 1x szuflada) 4 szt. b. Osłona stołu 55x69 cm 4 szt. c. Osłona boczna stołu 36x72 cm 2 szt. d. Osłona boczna stołu 49x69 cm 2 szt. e. Zestaw nadstawek lab. 195x30x80 cm - półka 90x30 cm szkło bezpieczne 4 szt. - gniazdo 230V 8 szt. - oświetlenie dolne z nadstawki f. Podstawa metalowa stołu g. Blat konglomerat BS 209x150 cm 7. Szafa metalowa na odczynniki chemiczne (2x drzwi) 90x62x195 cm 1 szt. 8. Dygestorium 120x90x235/275 cm - blat ceramika lita z podniesionym obrzeżem - zlewik ceramiczny - 1 szt. - 2x woda / 1x azot / 2x próżnia - oświetlenie / 3x gniazdo 230V - komora manipulacyjna - ceramika / żywica poliestrowa - 2x szafka z drzwiczkami PP - czujnik zaniku i monitoringu przepływu powietrza - bez wentylatora 9. Taboret laboratoryjny wysoki TLw 2 szt. 10. Krzesło laboratoryjne KLw 2 szt. - Poz. 1 zestaw narożny o różnej głębokości blatów: 60 i 75 cm. - Poz. 2 nadstawka stawiana na blacie, pod zbiornik z wodą demineralizowaną. Orientacyjne wymiary 60x50x50 cm (dokładne uzgodnić z Użytkownikiem). Podstawa spawana z profili stalowych zamkniętych 25x25 mm, blat wykonany z konglomeratu BS. - Poz. 6e słupki pionowe o wysokości 80 cm, wykonane z aluminiowych profili zamkniętych 50x150 mm malowanych farbą proszkową epoksydową w kolorze RAL Słupki montowane bezpośrednio do blatów, górny otwór słupka zaślepiony korkiem pcv. Do słupków dokręcane dwa poziomy półek - spawana rama z profili stalowych zamkniętych 20x20 mm (malowana jak słupki), na której należy umieścić, na podkładkach gumowych półkę szklaną szkło bezpieczne 3/1/3 mm o głębokości 30 cm. W słupkach skrajnych zamontować po dwa gniazda 230V, hermetyczne IP44; w słupku środkowym cztery po dwa z każdej strony. Zał. nr 8 str. 12

13 - Poz. 7 Szafa metalowa, dwudrzwiowa, wentylowana o odporności ogniowej 90 min. Konstrukcja szafy wykonana z metalu, malowana farbą proszkową chemoodporną. Szafa wyposażone w stopki regulacyjne poziomu. Drzwi automatycznie zamykane w przypadku pożaru, dodatkowo blokowane zamkiem patentowym (Zamawiający nie stawia wymogu odnośnie zamków, zawartego w ogólnym opisie). Szafa wyposażona w króciec przyłączeniowy wentylacji o średnicy 75 mm (bez wentylatora). Wnętrze szafy wyposażone w cztery półki z wkładkami wykonanymi z polipropyleny o objętości 23 l (na rys. widoczne tylko trzy) oraz wannę zbiorczą (polipropylen) osadzoną na dnie szafy o objętości 23 l, która umożliwia bezpieczne usuwanie wycieków. Półki wykonane z melaminy. Szafa musi posiadać certyfikat zgodności z normą PN-EN (lub inny równoważny dokument) wydany przez uprawnioną, niezależną jednostkę certyfikująca. Certyfikat należy dołączyć do oferty. - Poz. 8 Konstrukcja nośna wykonana z profili stalowych zamkniętych, spawanych malowanych farbą proszkową, epoksydową. Zewnętrzne boki dygestorium wykonane blachy stalowej ocynkowanej, malowanej farbą proszkową epoksydową. Komora robocza wyłożona w całości chemoodpornymi, wielkogabarytowymi płytkami ceramicznymi w kolorze białym, o gr. ok. 8 mm (min. rozmiar płytki 60x90 cm). Blat wykonany z ceramiki litej (spiek samonośny bez płyty bazowej) z podwyższonym obrzeżem, montowany na wysokości 90 cm; zlewik ceramiczny. Komora wentylacyjna wykonana z polipropylenu, wentylacja szczelinowa przyblatowa i górna (tzw. podwójna ściana tylna, wykonana z ceramiki lub żywicy poliestrowej), bez wentylatora. Oświetlenie jarzeniowe, hermetyczne, wydzielone z przestrzeni roboczej wyciągu (2x 18W). Panel sterowania mediami umiejscowiony pod blatem dygestoryjnym, media 2x woda, 1x azot, 2x próżnia, 3x gniazdo 230V. Wylewki wody oraz gazów montowane w tylnej ścianie. Okno przesuwane w pionie oszklone szkłem bezpiecznym (lub hartowanym), z możliwością zatrzymania w dowolnym położeniu, wyposażone w ogranicznik przesuwu pionowego na wysokości 50 cm nad blatem roboczym wraz z sygnalizatorem wizualnym i dźwiękowym. Większe otwarcie okna możliwe jedynie po odblokowaniu ogranicznika, w wyniku celowego działania obsługującego. Okno zabezpieczone przed opadaniem w przypadku zerwania jednej linki. Wyciąg wyposażony w miernik przepływu powietrza, sygnalizujący wizualnie i akustycznie błędy w poprawnej pracy wyciągu. Sygnalizacja musi być zachowana nawet w przypadku zaniku prądu w pomieszczeniu. W dolnej części dwie szafki z drzwiczkami, wentylowane, wyklejone polipropylenem; w każdej jedna półka szklana. Drzwi montowane na zawiasach puszkowych wykonanych ze stali kwasoodpornej lub w powłoce chemoodpornej. Wszystkie surowce użyte do produkcji nie powinny być materiałami łatwopalnymi, Wszelkie przyłącza wentylacji oraz mediów należą do Wykonawcy. Dygestorium musi być wykonane zgodnie z normą PN-EN oraz posiadać certyfikat zgodności w zakresie powyższej normy na część 2, 3, oraz 6 (lub inny równoważny dokument) wydany przez uprawnioną, niezależną jednostkę certyfikująca. Certyfikat należy dołączyć do oferty. Zał. nr 8 str. 13

14 2/8 Pracownia Cytologiczna Rys. nr 16, 26, 27 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny /80x170/75x90 cm a. Szafka 4S 40x73x69 cm (4x szuflada) 1 szt. b. Szafka D 40x73x69 cm (1x drzwiczki) 3 szt. c. Szafka pod zlew 2D 80x68x69 cm (2x drzwiczki) 1 szt. d. Regał 65x67x69 cm 1 szt. e. Podstawa metalowa stołu f. Blat konglomerat BS 460x80x2 cm g. Blat konglomerat BS 90x75x2 cm - zlew ceramiczny ok. 50x40x25 cm - 1 szt. - bateria z blatu WZ/WC 1 szt. 2. Ociekacz na szkło lab. - jeż 1 szt. 3. Szafka wisząca 2D 80x30x60 cm (2x drzwi) 5 szt. 4. Stół laboratoryjny wyspowy /110x214/60x90 cm a. Szafka 4S 60x53x69 cm (4x szuflada) 1 szt. b. Szafka D 60x53x69 cm (1x drzwi) 1 szt. c. Regał 80x53x69 cm 1 szt. d. Szafka 4S 40x52x69 cm (4x szuflada) 2 szt. e. Szafka D 40x52x69 cm (1x drzwi) 2 szt. f. Osłona boczna stołu 49x69 cm 2 szt. g. Podstawa metalowa stołu h. Blat konglomerat BS 214x110x2 cm i. Blat konglomerat BS 104x60x2 cm 5. Szafka wisząca D 60x30x60 cm (1x drzwi) 2 szt. 6. Szafa laboratoryjna D 50x40x200 cm (1x drzwi, zamek) 1 szt. 7. Dygestorium 120x90x235/275 cm - blat ceramika lita z podniesionym obrzeżem - zlewik ceramiczny - 1 szt. - 2x woda / 1x azot / 2x próżnia - oświetlenie / 3x gniazdo 230V - komora manipulacyjna - ceramika / żywica poliestrowa - 2x szafka z drzwiczkami PP - czujnik zaniku i monitoringu przepływu powietrza - bez wentylatora 8. Krzesło laboratoryjne KLw 2 szt. 9. Taboret laboratoryjny wysoki TLw 3 szt. - Poz. 5 szafa z pięcioma ruchomymi, regulowanymi półkami, wykonana z płyty melaminowanej gr. 18 mm. Korpus szafy posadowiony na metalowej, spawanej podstawce z profili 25x25 mm, o wysokości 15 cm. Nogi zakończone regulatorami poziomy. Podstawa malowana farbą proszkową. Szerokość szafy dopasować do szerokości filara między oknami. Szafa montowana do ściany. - Poz. 7 wykonać identycznie jak poz. 8 z pomieszczenia 2/6. 2/9 Ciemnia Rys. nr 16, 28, 29 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny x80x90 cm a. Szafka 4S 60x73x69 cm (4x szuflada, zamek) 1 szt. b. Szafka D 60x73x69 cm (1x drzwiczki, zamek) 2 szt. c. Osłona stołu 60x69 cm 1 szt. d. Podstawa metalowa stołu e. Blat konglomerat BS 258x80x2 cm 2. Szafka wisząca D 60x30x60 cm (1x drzwi, zamek) 4 szt. Zał. nr 8 str. 14

15 3. Szafa laboratoryjna 4D 80x30x200 cm (4x drzwi, zamki) 2 szt. 4. Krzesło laboratoryjne KLw 1 szt. - Poz. 3 szafa wykonana w oparciu o opis z poz. 5 dla pomieszczenia 2/8. W dolnej części szafy jedna ruchoma regulowana półka, w górnej trzy ruchome półki. Szafy montowane do ściany. 2/10 Biologia Molekularna Rys. nr 16, 30, 31 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny x60x90 cm a. Szafka 4S 60x53x69 cm (4x szuflada) 1 szt. b. Szafka D 60x53x69 cm (1x drzwiczki + zaślepka) 1 szt. c. Szafka pod umywalkę D 60x53x69 cm (1x drzwiczki) 1 szt. d. Szafka pod zlew 2D 80x53x 69 cm (2x drzwiczki) 1 szt. e. Szafka D 40x53x69 cm (1x drzwiczki) 1 szt. f. Szafka D 50x53x69 cm (1x drzwiczki) 1 szt. g. Podstawa metalowa stołu h. Blat konglomerat BS 370x60x2 cm - zlew ceramiczny ok. 50x40x25 cm - 1 szt. - umywalka ceramiczna ok. 50x40 cm - 1 szt. - bateria z blatu WZ/WC 1 szt. - bateria umywalkowa WZ/WC 1 szt. 2. Szafka wisząca 2D 80x30x60 cm (2x drzwi) 4 szt. 3. Szafka wisząca D 40x30x60 cm (1x drzwi) 1 szt. 4. Zestaw laboratoryjny przyścienny /75x110/75x90 cm a. Szafka 4S 60x68x69 cm (4x szuflada) 3 szt. b. Szafka D 60x68x69 cm (1x drzwiczki) 4 szt. c. Szafka D 40x68x69 cm (1x drzwiczki) 1 szt. d. Regał 60x67x69 cm 1 szt. e. Osłona stołu 58x69 cm 1 szt. f. Podstawa metalowa stołu g. Blat konglomerat BS 493x75x2 cm h. Blat konglomerat BS 110x75x2 cm 5. Szafka wisząca D 50x30x60 cm (1x drzwi) 2 szt. 6. Szafka wisząca 2D 80x30x60 cm (2x drzwi) 4 szt. 7. Stół laboratoryjny wyspowy x120x(90+80) cm a. Szafka DS 40x53x69 cm (1x drzwiczki + 1x szuflada) 6 szt. b. Osłona stołu 60x69 cm 4 szt. c. Osłona boczna stołu 6x72 cm 2 szt. d. Zestaw nadstawek lab. 245x30x80 cm - półka 115x30 cm szkło bezpieczne 4 szt. - gniazdo 230V 8 szt. - oświetlenie dolne z nadstawki e. Podstawa metalowa stołu f. Blat konglomerat BS 262x120x2 cm 8. Taboret laboratoryjny wysoki TLw 4 szt. 9. Krzesło laboratoryjne KLw 2 szt. - Poz. 7d zestaw nadstawek wykonać zgodnie z opisem dla poz. 6e - pomieszczenie 2/6, z zachowaniem podanych wymiarów. Zał. nr 8 str. 15

16 2/11 Kwarantanna Rys. nr 16, 33 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny x60x90 cm a. Szafka D 50x53x69 cm (1x drzwi, PC, wentylacja, zamek) 1 szt. b. Szafka 4S 50x53x69 cm (4x szuflada, zamek) 1 szt. c. Podstawa metalowa stołu d. Blat konglomerat BS 108x60x2 cm 1 szt. 2. Szafka wisząca D 50x30x60 cm (1x drzwi) 2 szt. 3. Szafa ubraniowa (1x drzwi, zamek) 40x55x200 cm 2 szt. 4. Taboret laboratoryjny wysoki TLw 1 szt. 5. Krzesło tapicerowane KT skaj 1 szt. - Poz. 1a szafka przeznaczona na komputer. W dnie szafki oraz w prawym boki zamontować kratkę wentylacyjną szczegóły uzgodnić z bezpośrednim Użytkownikiem. W środku jedna ruchoma, regulowana półka. W blacie BS wykonać przepust kablowy d=60 mm, zaślepiony regulowaną zatyczką z pcv, umożliwiający podłączenie akcesoriów komputerowych (klawiatura, myszka, monitor itp.) znajdujących się na blacie z komputerem umiejscowionym w szafce. - Poz. 3 szafę wykonać zgodnie z opisem dla poz. 1 pomieszczenie 1/14. 2/11a Śluza materiałowa Rys. nr 16, 32 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny x60x90 cm a. Szafka D 45x53x69 cm (1x drzwi) 1 szt. b. Podstawa metalowa stołu c. Blat konglomerat BS 55x60x2 cm 1 szt. d. Szafka nadstawka na blat (1x drzwi) 54x30x110 cm 1 szt. - Poz. 1d plecy nadstawki wykonać w całości z płyty wiórowej melaminowanej gr. 18 mm. W środku szafki (za drzwiczkami) jedna ruchoma, regulowana pólka. Nadstawka wklejana na blat BS (silikon) oraz montowana do ściany. 2/11c Śluza wejściowa czysta Rys. nr 16, 33 Zestawienie mebli: 1. Regał 30x30x160 cm 1 szt. - Poz. 1 - regał z czterema ruchomymi, regulowanymi półkami. Korpus posadowiony na metalowej, spawanej podstawce z profili 25x25 mm, o wysokości 15 cm. Nogi zakończone regulatorami poziomy. Podstawa malowana farbą proszkową. Szerokość regału dopasować do szerokości filara między oknem a drzwiami. Regał montowany do ściany. 2/12 Laboratorium terapii komórkowej Rys. nr 16, 32, 47 Zestawienie mebli: 1. Zestaw laboratoryjny przyścienny /80x137/80x90 cm a. Podstawa metalowa stołu b. Blat konglomerat BS 180x80x2 cm 1 szt. c. Blat konglomerat BS 57x80x2 cm 1 szt. 2. Szafka na kółkach (1x drzwi + 1x szuflada) 40x50x75 cm 2 szt. 3. Stół pod inkubator (blat konglomerat BS ) 100x80x112 cm 1 szt. 4. Podstawka na kółkach (blat konglomerat BS) 85x73x20 cm 1 szt. 5. Wózek 2-półkowy na kółkach ze stali KO 80x50x90 cm 2 szt. 6. Krzesło laboratoryjne wysokie KLw 1 szt. 7. Taboret laboratoryjny wysoki TLw 1 szt. Zał. nr 8 str. 16

17 - Poz. 1 podstawa spawana z profili stalowych zamkniętych, o przekrojach: nogi 40x40x2 mm, rama podblarowa oraz stężenia poziome nóg 40x20x2 mm. Nogi zakończone regulatorami poziomu. Całość malowana farbą proszkową. Dokładne wymiary stołu uzgodnić z bezpośrednim Użytkownikiem, stół dopasować do wolnego miejsca pomiędzy komorą laminarną a rogiem ściany. Uwaga na zabudowany kanał wentylacyjny przechodzący w rogu należy wyciąć w blacie BS na niego otwór, w celu dokładnego dopasowania zestawu do obu ścian. - Poz. 3 stół pod inkubator wykonać zgodnie z rys. nr Poz. 4 wózek pod inkubator (podstawka) wykonać zgodnie z rys. nr 47. Wózek wyposażony w podwójnie łożyskowane, gumowane kółka z hamulcem obrotu i skrętu. Kółka o średnicy ok. 80 mm i udźwigu min. 80 kg / kółko. 2/14 Pomieszczenie biurowe Rys. nr 16, 34, 35 Zestawienie mebli: 1. Biurko 130x70x75 cm (blat PSF, półka pod klawiaturę, wózek pod PC, 2 kpl. szafka szuflada + drzwiczki, zamki) 2. Szafa biurowa (4x drzwi, zamek) 80x40x200 cm 2 szt. 3. Wieszak (6x wieszak) 80x140 cm 1 szt. 4. Krzesło komputerowe KK skaj 2 szt. - Poz. 1 podstawa biurka wykonana w systemie płytowym gr 18 mm. Szafka posadowiona na cokole H=8 cm, w środku jedna ruchoma, regulowana półka. Tylna płyta (blenda) osłonowa o wysokości 35 cm. Blat biurka wykonany z postformingu. Podstawka pod komputer oraz wysuwana półka pod klawiaturę wykonana według opisu dla poz. 4 pomieszczenie 1/15. Zarówno szuflada jak i drzwiczki zamykane na zamek patentowy (wg. ogólnego opisu). W blacie zamontować dwa przepusty kablowe d=60 mm. - Poz. 2 szafa posadowiona na cokole H=8 cm. Wnętrze szafy podzielone w pionie na 5 równych przestrzeni. W środku 3 ruchome, regulowane półki. Drzwi blokowane zamkami patentowymi, z wykorzystaniem listwy przymykowej (wg. ogólnego opisu). Plecy szafy wykonane z płyty HDF. Boki szaf z podcięciem na listwy przypodłogowe lub wykładzinę podłogową typu tarket. 2/15 Pomieszczenie biurowe Rys. nr 16, 36, 37 Zestawienie mebli: 1. Biurko 140x60x75 cm (blat PSF, półka pod klawiaturę, wózek pod PC, 2 kpl. szafka szuflada + drzwiczki, zamki) 2. Deska odbojowa 140x25 cm 2 szt. 3. Szafka wisząca D 60x34x68 cm (1x drzwi, zamek) 2 szt. 4. Regał wiszący R 80x32x68 cm 2 szt. 5. Szafa biurowa 4D 80x40x200 cm (4x drzwi, zamek) 1 szt. 6. Szafa biurowa oszklona 2D 60x40x200 cm (2x drzwi, zamek) 1 szt. 7. Szafa ubraniowa 60x40x200 cm (1x drzwi, zamek) 1 szt. 8. Szafka gospodarcza 60x40x85 cm (2x drzwi + 1x szuflada, zamek) 1 szt. 9. Szafka wisząca D 60x30x60 cm (1x drzwi, zamek) 1 szt. 10. Fotel komputerowy FK 2 szt. - Poz. 1 biurko wykonać zgodnie z opisem dla poz. 1 pomieszczenie 2/14, z zachowaniem podanych wymiarów. - Poz. 2 deski odbojowe wykonane z płyty wiórowej melaminowanej gr. 18 mm, krawędzie wykończone dookoła obrzeżem PCV/ABS gr. 2 mm. Deski przykręcane bezpośrednio do ściany, nie dopuszcza się widocznych wkrętów oraz zatyczek. Zał. nr 8 str. 17

18 - Poz. 5 szafę wykonać zgodnie z opisem dla poz. 2 pomieszczenie 2/14, z zachowaniem podanych wymiarów. - Poz. 6 szafę wykonać zgodnie z opisem dla poz. 5, z zachowaniem podanych wymiarów. Górne drzwiczki wykonać ze szkła gr 5 mm, zastosować trzy zawiasy nawiertowe (d=26 mm) z osłonkami chromowanymi. Drzwi szklane również blokowane zamkiem patentowym (zgodnie z ogólnym opisem). - Poz. 7 Korpus szafy wykonać identycznie jak w poz. 6. Szafa wyposażona w jedne drzwiczki, zakrywające wysuwany drążek na ubrania, montowany prostopadle do płaszczyzny drzwiczek, do górnej półki. Górna półka (montowana na stałe) w odległości 22 cm poniżej wieńca górnego szafy; półka dolna, ruchoma, regulowana w odległości 25 cm powyżej dna szafy. - Poz. 8 blat szafki wykonany z postformingu. W dolnej części jedna ruchoma, regulowana półka. 2/16 Pomieszczenie socjalne Rys. nr 16, 38 Zestawienie mebli: 1. Zestaw kuchenny 288x60x85 cm a. Szafka 4S 40x53x82 cm (4x szuflada, zamek) b. Szafka D 40x53x82 cm (1x drzwiczki, zamek) 1 szt. c. Szafka pod umywalkę D 60x53x82 cm (1x drzwiczki) 1 szt. d. Szafka pod zlew 2D 80x53x82 cm (2x drzwiczki) 1 szt. e. Lodówka podblatowa (wolnostojąca we wnęce) 1 szt. f. Blat postforming 288x60 cm - zlew ze stali szlachetnej 1k+o. ok. 78x43 cm - 1 szt. - umywalka ceramiczna ok. 50x40 cm - 1 szt. - bateria do zlewu WZ/WC 1 szt. - bateria umywalkowa WZ/WC 1 szt. 2. Szafka wisząca 2D 80x30x60 cm (2x drzwi, zamek) 1 szt. 3. Szafka wisząca 2D 80x30x60 cm (2x drzwi, ociekacz na naczynia) 1 szt. 4. Szafka wisząca D 60x30x60 cm (1x drzwi, zamek) 2 szt. 5. Stół 140x75x75 cm 1 szt. 6. Krzesło tapicerowane KT skaj 4 szt. - Poz. 1 zabudowa socjalna (kuchenna). Plecy szafek stojących wykonane z płyty HDF gr. ok. 3-4 mm. Szafki montowane na plastikowych stopkach typy kuchennego H=10 cm, które na całej długości zabudowy zakrywa zdejmowany aluminiowy cokół (mocowania typu clip ). W blacie (postforming) wpuszczony zlewozmywak kuchenny jednokomorowy z ociekaczem, ze stali szlachetnej oraz umywalka ceramiczna. Bateria blatowa, zlewozmywakowa oraz umywalkowa z mieszaczem (powłoka chrom). Pod blatem wnęka na lodówkę. - Poz. 1e lodówka wolnostojąca, podblatowa (możliwość zdjęcia blatu) o wymiarach ok x60x82 cm (bez blatu). Lodówka wyposażona w zamrażalnik o pojemności użytkowej ok. 15 litrów; pojemność użytkowa chłodziarki ok. 100 litrów. Pozostałe wymagane parametry techniczne lodówki: klasa energetyczna min. A+, automatyczne rozmrażanie chłodziarki, jeden agregat. - Poz. 5 stelaż (podstawa) stołu spawana z profili stalowych zamkniętych o przekrojach: nogi 30x30 mm, rama podblatowa 40x20 mm. Nogi zakończone stopkami regulacyjnymi. - Poz. 3 szafka wisząca wyposażona w dwupółkowy, chromowany ociekacz na naczynia. Pod dolną półką tacka z pcv na ociekającą wodę. Zał. nr 8 str. 18

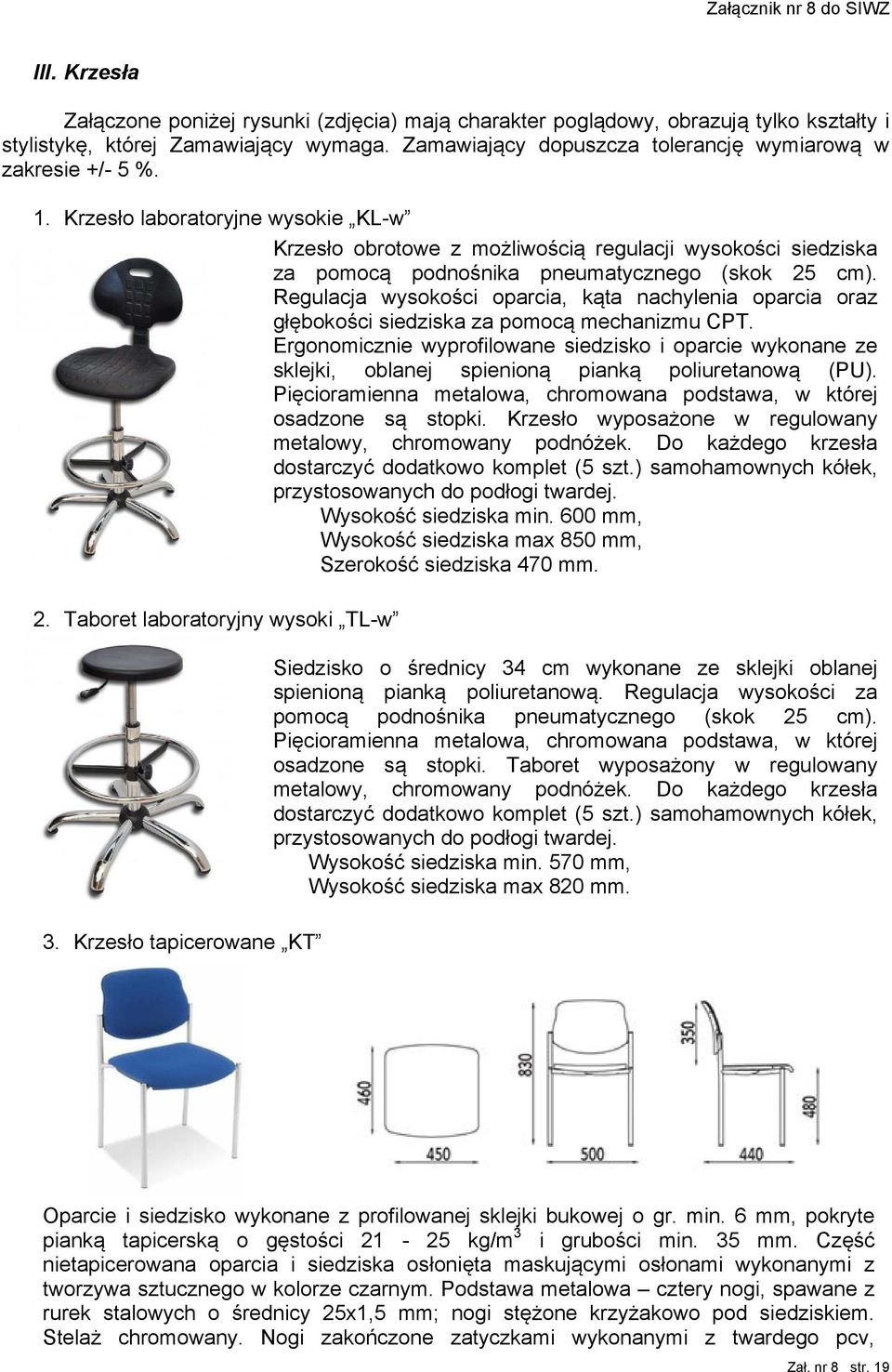

19 III. Krzesła Załączone poniżej rysunki (zdjęcia) mają charakter poglądowy, obrazują tylko kształty i stylistykę, której Zamawiający wymaga. Zamawiający dopuszcza tolerancję wymiarową w zakresie +/- 5 %. 1. Krzesło laboratoryjne wysokie KL-w 2. Taboret laboratoryjny wysoki TL-w 3. Krzesło tapicerowane KT Krzesło obrotowe z możliwością regulacji wysokości siedziska za pomocą podnośnika pneumatycznego (skok 25 cm). Regulacja wysokości oparcia, kąta nachylenia oparcia oraz głębokości siedziska za pomocą mechanizmu CPT. Ergonomicznie wyprofilowane siedzisko i oparcie wykonane ze sklejki, oblanej spienioną pianką poliuretanową (PU). Pięcioramienna metalowa, chromowana podstawa, w której osadzone są stopki. Krzesło wyposażone w regulowany metalowy, chromowany podnóżek. Do każdego krzesła dostarczyć dodatkowo komplet (5 szt.) samohamownych kółek, przystosowanych do podłogi twardej. Wysokość siedziska min. 600 mm, Wysokość siedziska max 850 mm, Szerokość siedziska 470 mm. Siedzisko o średnicy 34 cm wykonane ze sklejki oblanej spienioną pianką poliuretanową. Regulacja wysokości za pomocą podnośnika pneumatycznego (skok 25 cm). Pięcioramienna metalowa, chromowana podstawa, w której osadzone są stopki. Taboret wyposażony w regulowany metalowy, chromowany podnóżek. Do każdego krzesła dostarczyć dodatkowo komplet (5 szt.) samohamownych kółek, przystosowanych do podłogi twardej. Wysokość siedziska min. 570 mm, Wysokość siedziska max 820 mm. Oparcie i siedzisko wykonane z profilowanej sklejki bukowej o gr. min. 6 mm, pokryte pianką tapicerską o gęstości kg/m 3 i grubości min. 35 mm. Część nietapicerowana oparcia i siedziska osłonięta maskującymi osłonami wykonanymi z tworzywa sztucznego w kolorze czarnym. Podstawa metalowa cztery nogi, spawane z rurek stalowych o średnicy 25x1,5 mm; nogi stężone krzyżakowo pod siedziskiem. Stelaż chromowany. Nogi zakończone zatyczkami wykonanymi z twardego pcv, Zał. nr 8 str. 19

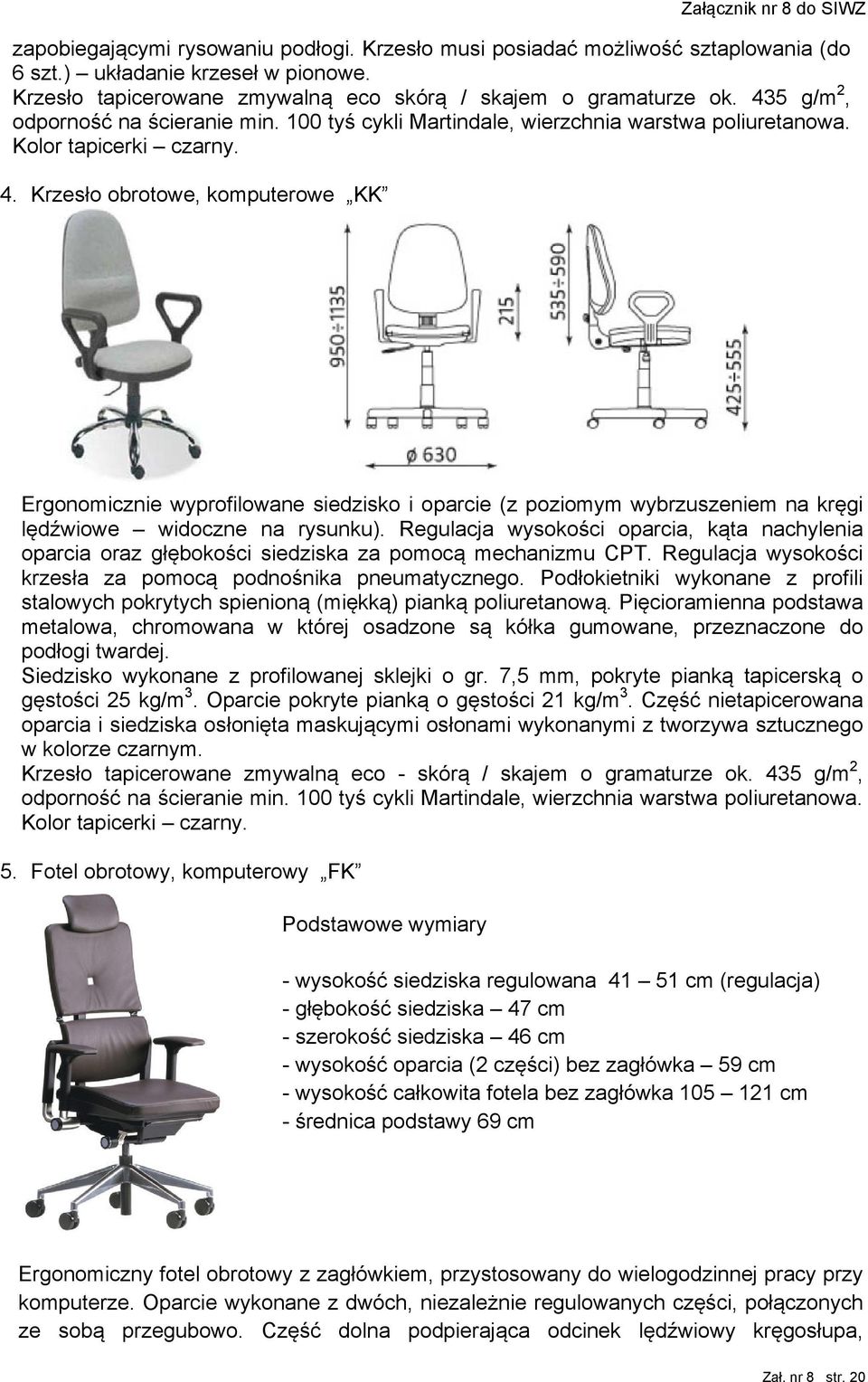

20 zapobiegającymi rysowaniu podłogi. Krzesło musi posiadać możliwość sztaplowania (do 6 szt.) układanie krzeseł w pionowe. Krzesło tapicerowane zmywalną eco skórą / skajem o gramaturze ok. 435 g/m 2, odporność na ścieranie min. 100 tyś cykli Martindale, wierzchnia warstwa poliuretanowa. Kolor tapicerki czarny. 4. Krzesło obrotowe, komputerowe KK Ergonomicznie wyprofilowane siedzisko i oparcie (z poziomym wybrzuszeniem na kręgi lędźwiowe widoczne na rysunku). Regulacja wysokości oparcia, kąta nachylenia oparcia oraz głębokości siedziska za pomocą mechanizmu CPT. Regulacja wysokości krzesła za pomocą podnośnika pneumatycznego. Podłokietniki wykonane z profili stalowych pokrytych spienioną (miękką) pianką poliuretanową. Pięcioramienna podstawa metalowa, chromowana w której osadzone są kółka gumowane, przeznaczone do podłogi twardej. Siedzisko wykonane z profilowanej sklejki o gr. 7,5 mm, pokryte pianką tapicerską o gęstości 25 kg/m 3. Oparcie pokryte pianką o gęstości 21 kg/m 3. Część nietapicerowana oparcia i siedziska osłonięta maskującymi osłonami wykonanymi z tworzywa sztucznego w kolorze czarnym. Krzesło tapicerowane zmywalną eco - skórą / skajem o gramaturze ok. 435 g/m 2, odporność na ścieranie min. 100 tyś cykli Martindale, wierzchnia warstwa poliuretanowa. Kolor tapicerki czarny. 5. Fotel obrotowy, komputerowy FK Podstawowe wymiary - wysokość siedziska regulowana cm (regulacja) - głębokość siedziska 47 cm - szerokość siedziska 46 cm - wysokość oparcia (2 części) bez zagłówka 59 cm - wysokość całkowita fotela bez zagłówka cm - średnica podstawy 69 cm Ergonomiczny fotel obrotowy z zagłówkiem, przystosowany do wielogodzinnej pracy przy komputerze. Oparcie wykonane z dwóch, niezależnie regulowanych części, połączonych ze sobą przegubowo. Część dolna podpierająca odcinek lędźwiowy kręgosłupa, Zał. nr 8 str. 20

21 umożliwia regulację siły docisku w 4 zakresach (w zależności od ciężaru ciała). Siła oporu górnej części oparcia może być regulowana w sposób płynny. Obydwie części oparcia regulowane (łącznie) w pionie, w zakresie 60 mm (skokowo co 10 mm) względem siedziska, w zależności od wzrostu siedzącego. Mechanizmy regulacyjne oparcia muszą zapewniać dużą elastyczność oraz sprężystość, dostosowując całe oparcie do pleców człowieka w momencie wykonywania skrętu ciałem, w pozycji siedzącej. Mechanizm umożliwia blokadę wychylania oparcia w 4 pozycjach (maksymalny wychył 24 stopnie). Konstrukcja oparcia wykonana z czarnego tworzywa sztucznego, pokrytego pianką o gr. 20 mm i gęstości ok. 40 kg/m 3. W górnej części oparcia montowany regulowany zagłówek niezależna regulacja wysokości oraz kąta jego ustawienia w stosunku do głowy. Zagłówek wykonany ze sprężystego polipropyleny, pokrytego pianką zimno tłoczoną o dużej gęstości i gr. ok. 20 mm, tapicerowany od strony siedzącego. Siedzisko wykonane na bazie tworzywa sztucznego, pokrytego pianką zimno tłoczoną o gr. 50 mm i gęstości ok. 60 kg/m 3. Regulacja pozioma (wysuw) siedziska w zakresie ok. 70 mm. Fotel wyposażony w regulowane, miękkie podłokietniki, wykonane w części użytkowej ze spienionego poliuretanu. Regulacja: pionowa (góra / dół) w zakresie ok. 95 mm, pozioma (przód / tył) w zakresie ok. 45 mm, skrętna (obrót względem pionowej osi). Stelaż (5 ramienny, wyposażony w kółka samohamowne przystosowane do powierzchni twardych) wykonany z aluminium polerowanego; z tego samego materiału wykonane są widoczne części stelaża łączące siedzisko z oparciem. Element łączący podstawę z mechanizmem fotela, stanowi siłownik gazowy, umożliwiający płynną regulację wysokości całego fotela w zakresie ok. 100 mm. Krzesło tapicerowane licowaną skórą naturalną, w dwóch kolorach: czarnym i grafitowym (kolorystykę odpowiednich elementów fotela uzgodnić z bezpośrednim Użytkownikiem, w późniejszym terminie). Zał. nr 8 str. 21
