3 O czym powiemy Część 1. Najczęstsze błędy popełniane w Szczegółowych Specyfikacjach Technicznych Część 2. Optymalny dobór wyrobów budowlanych do inwestycji

4 Najczęstsze błędy popełniane w Szczegółowych Specyfikacjach Technicznych WSKAZANIE ROZWIĄZAŃ problemów/błędów w Szczegółowych Specyfikacjach Technicznych

5 Czym jest Szczegółowa Specyfikacja Techniczna? Jaki jest cel powstania specyfikacji? 1. Podstawowy dokument przedstawiający technologiczno-materiałową wizję Inwestora. 2. Zawiera zbiór wymagań, niezbędny do określenia standardów i jakości wykonywania robót. 3. Pełni najistotniejszą funkcję w procesie inwestycyjnym, służąc wszystkim użytkownikom. 4. Jest dokumentem przetargowym, umownym i wykonawczym. 5. Precyzuje zakres kosztorysu ofertowego. 6. Wykonawcy znajdą w niej informacje dotyczące jakości materiałów, sposobu wykonania oraz odbioru rob Informacje te nie pozostawiają wykonawcy możliwości swobody wyboru. 7. Określa jednoznacznie sposoby kontroli Nadzoru Inwestorskiego. 8. Stanowi załącznik do umowy pomiędzy Inwestorem a Wykonawcą.

6 Osoby odpowiedzialne za tworzenie Szczegółowej Specyfikacji Technicznej Inwestor Wykonawca Projektant

7 Osoby odpowiedzialne za tworzenie Szczegółowej Specyfikacji Technicznej Inwestor Wykonawca Projektant Użytkownik

8 Najczęściej popełniane błędy i najlepsze ich rozwiązania w SST Pierwszy błąd: Brak zgodności z aktualnymi normami i innymi dokumentami technicznymi Przyczyna błędu: Ogólny bałagan w hierarchii i strukturze dokumentów technicznych w Polsce

9 Pierwszy błąd: Brak zgodności z normami i innymi dokumentami technicznymi Rozporządzenie UE 305/2011 WT 2016 WT 2014 WT nowe WT Wycofanie PN (PN B 11112) 2004 wprowadzenie PN-EN 2006 uzyskanie certyfikacji ZKP 2005 rozpoczęcie prac nad załącznikami do norm WT 1 kruszywa Pismo z GDDKiA o SST i PN-EN Nowy Katalog nawierzchni PN EN 2013 (wycofano) PN EN 2015 (obecnie opiniowane) Nowelizacja Ustaw Załączniki do norm

10 Pierwszy błąd: Brak zgodności z normami i innymi dokumentami technicznymi Krajowa deklaracja właściwości użytkowych Norma niezharmonizowana Ustawa o wyrobach budowlanych ZKP system 4 Deklaracja zgodności ZKP system 2+ Deklaracja właściwości użytkowych Norma zharmonizowana CPR 305/2011 Badania wstępne typu WT Obory, 25 marca 2011 r.

11 Pierwszy błąd: Brak zgodności z normami i innymi dokumentami technicznymi 1. Ustawa z dnia 7 lipca 1994 r. -PrawoBudowlane 2. Rozporządzenie Parlamentu Europejskiego i Rady UE 305/2011 (obowiązuje od 1 lipca 2013 r.) 3. Ustawa z dnia 16 kwietnia 2004 r. Wyrobybudowlane (Aktualizacja 25 czerwca 2015 r.) Najważniejsze akty prawne 4. Ustawa z 30 sierpnia 2002 r. -Systemzgodności (Aktualizacja 13 kwietnia 2016 r.) 5. Ustawa z dnia 29 stycznia 2004 r. Prawozamówieńpublicznych (Aktualizacja 22 czerwca 2016 r.)

12 Pierwszy błąd: Brak zgodności z normami i innymi dokumentami technicznymi Premiera 2017 r. Ustawodawstwo Europejskie Normy PN - EN Polski Komitet Normalizacyjny Normy Załączniki do norm GDDKiA Katalog Typowych Nawierzchni GDDKiA Wymagania Techniczne GDDKiA Ogólne Specyfikacje Techniczne

13 Pierwszy błąd: Brak zgodności z normami i innymi dokumentami technicznymi Wykonawca Producent Laboratorium Projektant Podejście wg starych polskich norm Wykonawca Producent Laboratorium Podejście wg nowych norm europejskich

14 Najczęściej popełniane błędy i najlepsze ich rozwiązania w SST Pierwszy błąd: Brak zgodności z normami i innymi dokumentami technicznymi Przyczyna błędu: Ogólny bałagan w hierarchii i strukturze dokumentów technicznych w Polsce Rozwiązanie: 1. Zakaz stosowania norm serii PN-S..!!! 2. Czynna postawa 3. Szkolenia z zakresu dokumentów technicznych 4. Szkolenia z zakresu Nowych Technologii 5. Wypracowanie nowego modelu komunikacji

15 Najczęściej popełniane błędy i najlepsze ich rozwiązania w SST Drugi błąd: Opis przedmiotu zamówienia poprzez podanie konkretnych nazw wyrobów Przyczyna błędu: zawyżone/błędne zabezpieczenia niezgodne z prawem.

16 Drugi błąd: Opis przedmiotu zamówienia poprzez podanie konkretnych nazw wyrobów Zakaz stosowania nazw konkretnych marek wyrobów. To jest jedyne rozwiązanie. Umożliwi zachowanie konkurencyjności ofert kilku wykonawców startujących w tym samym przetargu. Wymagania zapisujmy w postaci kategorii właściwości (konkretnych parametrów), jaki dany wybór ma spełniać. Opisy kategorii właściwości nie mogą być zbyt szczegółowe, żeby nie wskazywać jednej marki czy jednego producenta.

17 Drugi błąd: Opis przedmiotu zamówienia poprzez podanie konkretnych nazw wyrobów Przykład: Zapis SST, dotyczący warstwy ścieralnej: 1. zakaz stosowania skał magmowych, 2. zakaz stosowania skał osadowych, przekonania, doświadczenie Rozwiązanie Ad.1. Zapis właściwości: odporności na rozdrabnianie (dla granitu), kategoria LA 25 Rozwiązanie Ad.2. Zapis właściwości: mrozoodporności w soli F NaCl 6lub odporności na polerowanie PSV 50

18 Drugi błąd: Opis przedmiotu zamówienia poprzez podanie konkretnych nazw wyrobów Podział kruszyw ze względu na genezę i właściwości Skały magmowe głębinowe: granit, sjenit, dioryt, gabro wylewne: bazalty, melafir, andezyty, diabazy, pumeksy, porfiry żyłowe: perydotyty Skały osadowe okruchowe: Luźne -piaski, żwiry, muły iiły Lite piaskowce, zlepieńce, mułowce, iłowce organiczne: wapienie, kreda, dolomit, torf chemiczne: Sól kamienna, gips, anhydryt Skały metamorficzne marmury (powstałe zwapieni), kwarcyty (powstałe zpiaskowców), gnejsy (ich pochodzenie niejest jasne, możliwe, żepowstały zgranitu), łupki krystaliczne (przypuszczalnie złupków ilastych i mułowców) i fyllity (złupków ilastych imułówców, lecz wniższej temperaturze niż łupki krystaliczne) Obory, 25 marca 2011 r. 18

19 Metody badawcze oraz portfolio kruszyw naturalnych charakterystyka właściwości Odporność na rozdrabnianie, LA Obory, 25 marca 2011 r. Wykres 3. Zależność parametru odporności na rozdrabnianie od typu kruszywa 19

20 Metody badawcze oraz portfolio kruszyw naturalnych charakterystyka właściwości Mrozoodporność w soli, F NaCl Wykres 2. Zależność parametru mrozoodporności w soli od typu kruszywa Obory, 25 marca 2011 r. 20

21 Metody badawcze oraz portfolio kruszyw naturalnych charakterystyka właściwości Polerowalność PSV Obory, 25 marca 2011 r. Wykres 6. Zależność parametru odporności na polerowanie od typu kruszywa 21

22 Najczęściej popełniane błędy i najlepsze ich rozwiązania w SST Drugi błąd: Opis przedmiotu zamówienia poprzez podanie konkretnych nazw wyrobów Przyczyna błędu: zawyżone/błędne zabezpieczenia niezgodne z prawem. Rozwiązanie: 1. Zakaz stosowania konkretnych nazywa wyrobów. 2. Wymagania zapisujemy za pomocą kategorii właściwości, zgodnie z normami klasyfikacyjnymi.

23 Najczęściej popełniane błędy i najlepsze ich rozwiązania w SST Trzeci błąd: Nieuzasadnione zawyżanie wymagań Przyczyna błędu: Działanie celowe. Brak wiedzy i doświadczenia

24 Trzeci błąd: Nieuzasadnione zawyżanie wymagań Jak rosną wymagania dotyczące jakości wyrobów budowlanych? Kategoria ruchu Konstrukcja nawierzchni Warstwy górne konstrukcji nawierzch ni Podbudowa zasadnicza Warstwa ścieralna Warstwa wiążąca Górna warstwa podbudowy zasadniczej Dolna warstwa podbudowy zasadniczej Warstwy nawierzchni Warstwy dolne konstrukcji nawierzch ni Podbudowa pomocnicza Warstwa mrozoochronna Warstwa ulepszonego podłoża Podłoże gruntowe określone dla grupy nośności G (nasyp lub wykop)

25 Trzeci błąd: Nieuzasadnione zawyżanie wymagań Lubimy modę? Reaktywność alkaliczna Jasność nawierzchni

26 Najczęściej popełniane błędy i najlepsze ich rozwiązania w SST Trzeci błąd: Nieuzasadnione zawyżanie wymagań Przyczyna błędu: Działanie celowe. Brak wiedzy i doświadczenia Rozwiązanie: 1. Doświadczenie osób odpowiedzialnych 2. Lokalne Wymagania techniczne

27 Najczęściej popełniane błędy i najlepsze ich rozwiązania w SST Czwarty błąd: Metoda kopiuj/wklej błędnych zapisów Przyczyna błędu: Ignorancja. Brak wiedzy

28 Czwarty błąd: Metoda kopiuj/wklej błędnych zapisów Można korzystać z gotowych opracowań wzorcowych, pamiętając o ich dostosowaniu do konkretnej inwestycji. Pamiętajmy o kopiowaniu informacji istotnych. Zapisy OST są bardzo ogólne, czasami nie wnoszą do SST nic, poza większą objętością tekstu. Pamiętajmy, że normy są typu klasyfikacyjnego, kopiowanie ich całych treści bez wskazania wymagań, pozostawia wybór wykonawcy. zaleca się zamieńmy na wymagane jest. Nie bójmy się nowych rozwiązań technologicznych. Przestrzegajmy się Mody.

29 Czwarty błąd: Metoda kopiuj/wklej błędnych zapisów Specyfikacje spełniają swoje funkcje, jeśli przygotowane są indywidualnie dla każdej inwestycji

30 Najczęściej popełniane błędy i najlepsze ich rozwiązania w SST Czwarty błąd: Metoda kopiuj/wklej błędnych zapisów Przyczyna błędu: Ignorancja. Brak wiedzy Rozwiązanie: Indywidualne przygotowanie specyfikacji dla każdej inwestycji

31 Część 2: Optymalny dobór wyrobów budowlanych do inwestycji

32 S T W i O R B Zagrożenia płynące z różnej jakości STWiORB: Ryzyko oszustw najpopularniejsze daj mi CE i DWU zaakceptuję materiał a potem kupię taniej Ryzyko reklamacji niewłaściwie przyjęte zamówienie i problemy ze specyfikacją np. lotnisko Modlin. Brak możliwości stabilnej produkcji. Wzajemnie wykluczające się parametry dla produktów składowych. Obory, 25 marca 2011 r.

33 Dokumentacja towarzysząca wyrobowi budowlanemu Jak funkcjonuje europejski system Zarządzania Jakością? Informacja co wyprodukowałem Ufam! Kupuję i wbudowuję! Informuję co zrobiłem! Ufam! I Sprawdzam! Określa kryteria odbioru i sprawdza całość Obory, 25 marca 2011 r.

34 Dokumentacja towarzysząca wyrobowi budowlanemu Jak funkcjonuje polski system Zarządzania Jakością? Informacja co powinienem wyprodukować! Nie ufam! Kupuję i wbudowuję! Informuję co powinienem zrobić! Nie ufam! Sprawdzam! I ja mam zawsze rację! Nie określam kryteriów odbioru i sprawdzam

35 Dokumentacja towarzysząca wyrobowi budowlanemu Jak funkcjonuje polski system Zarządzania Jakością? Informacja co powinienem wyprodukować! Nie ufam! Kupuję i wbudowuję! Informuję co powinienem zrobić! Nie określam kryteriów odbioru i nie sprawdzam

36 Dokumentacja towarzysząca wyrobowi budowlanemu Każdy wyrób budowlany wprowadzony do obrotu powinien być bezpieczny dla użytkownika. Regulacje, w tym zakresie, znajdują się w ROZPORZĄDZENIE PARLAMENTU EUROPEJSKIEGO I RADY (UE) NR 305/2011 z dnia 9 marca 2011 r (tzw.: CPR 305) Sprowadza się to do: Deklaracji Właściwości Użytkowych (DWU) Znakowanie znakiem CE Nie określam kryteriów odbioru i nie sprawdzam Najistotniejsze dokumenty do sprawdzenia wykonawcy!

37 Optymalny dobór materiałów do inwestycji

38 Optymalny dobór wyrobów budowlanych do inwestycji. Optymalny dobór materiałów do inwestycji: Pytanie 1: Jaki rodzaj inwestycji? Pytanie 2: Do jakiego zastosowania materiał chciałbym dobrać?. Pytanie 3: Dlaczego mam wybierać materiały jako Inwestor?. Pytanie 4: Na kim spoczywa odpowiedzialność za optymalny dobór wyrobów budowlanych? Obory, 25 marca 2011 r.

39 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki mineralno asfaltowe (mma) - ASFALT: Asfalt istotny, najdroższy składnik mma: Asfalty drogowe Asfalty modyfikowane Asfalty wysokomodyfikowane Nie ma wyboru producentów asfaltu. Należy zwrócić uwagę czy na pewno użyto odpowiedniego rodzaju asfaltu do odpowiedniej warstwy/wymagań nawierzchni. Należy zwrócić uwagę w STWiORB kiedy następuje modyfikacja. Właściwe opisane wymagania wobec asfaltów znajdują się we Wzorcowej Specyfikacji Technicznej dla SMA JENA 16 (wybór i sugestia) Obory, 25 marca 2011 r.

40 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki mineralno asfaltowe (mma) - KRUSZYWA: Kruszywa istotny składnik mma, którego % najwięcej występuje w mma: Olbrzymi wybór kruszyw na rynku. Wymagania w stosunku do kruszyw rosną wraz z obciążeniem ruchem, wymaganiami bezpieczeństwa a także działaniem czynników atmosferycznych. Każda warstwa nawierzchni ma swoje specyficzne wymagania. SMA Jena 16 przykładowe wymagania dla kruszyw Obory, 25 marca 2011 r.

41 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki mineralno asfaltowe (mma) - KRUSZYWA: Subiektywnie istotne cechy: Wskaźnik kształtu SI / Wskaźnik płaskości FI Procentowa zawartość ziaren przekruszonych Odporność kruszywa na rozdrabnianie LA Mrozoodporność F Mrozoodporność w soli (1%) F NaCl (7%) Nie ma właściwego, jednego badania kontrolnego dla kruszyw Zakładowa Kontrola Produkcji określająca częstość badań UŻYCIE KRUSZYW LOKALNYCH MA SWOJE ZALETY I WADY! Obory, 25 marca 2011 r.

42 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki mineralno asfaltowe (mma) Stabilizator do SMA włókna celulozowe VIATOP PREMIUM: Subiektywnie istotne cechy: Stabilna jakość produktu Wieloletnie doświadczenie w używaniu VIATOP PREMIUM Rzetelny i pewny dostawca. Obory, 25 marca 2011 r.

43 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki mineralno asfaltowe (mma) mieszanka mineralno asfaltowa: Subiektywnie istotne cechy: Odporność na działanie wody (która procedura?) Odporność na deformacje trwałe (koleinowanie) Parametry bezpieczeństwa: Szorstkość Mikro i makrotekstura mma Równość nawierzchni Ważne jest wykonanie warstwy mma! Ważna jest uczciwość w doborze materiałów (badania kontrolne: ekstrakcja). Ważna jest ciężar właściwy kruszywa i w efekcie mma. Zastosowanie destruktu asfaltowego. Obory, 25 marca 2011 r.

44 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki betonowe i beton - CEMENT: Cement istotny, najdroższy składnik betonu Mamy 5 producentów cementu. Należy zwrócić uwagę czy na pewno użyto odpowiedniego rodzaju cementu do odpowiedniego zastosowania (ilość popiołu, szybkość przyrostu wytrzymałości). Należy zwrócić uwagę również jaka jest pora roku. Istnieją badania wytrzymałości cementu. Obory, 25 marca 2011 r.

45 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki betonowe i beton - Kruszywa: Subiektywnie istotne cechy: Wskaźnik kształtu SI / Wskaźnik płaskości FI Procentowa zawartość ziaren przekruszonych Odporność kruszywa na rozdrabnianie LA Mrozoodporność F Mrozoodporność w soli (1%) F NaCl (7%) Nie ma właściwego, jednego badania kontrolnego dla kruszyw Reaktywność alkaiczna. Zawartość ziaren słabych. Zakładowa Kontrola Produkcji określająca częstość badań UŻYCIE KRUSZYW LOKALNYCH MA SWOJE ZALETY I WADY! Obory, 25 marca 2011 r.

46 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki betonowe i beton mieszanki betonowe i beton: Jakość wykonanego betonu. Jakość transportu betonu. Jakość wbudowania i pielęgnacji betonu. Zakładowa Kontrola Produkcji określająca częstość badań Obory, 25 marca 2011 r.

47 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki niezwiązane do podbudów zasadniczych: Norma PN B 06102:1997 Drogi samochodowe. Podbudowy z kruszyw stabilizowanych mechanicznie norma obowiązuje ale zawiera nieobowiązujące badania!. Normy obowiązujące to: PN EN A1:2010 Kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w obiektach budowlanych i budownictwie drogowym PN EN 13285:2010 Mieszanki niezwiązane - Specyfikacja Efektem są wymagania techniczne WT 4:2010 GDDKiA Obory, 25 marca 2011 r.

48 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki niezwiązane do podbudów zasadniczych: Obory, 25 marca 2011 r.

49 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki niezwiązane do podbudów zasadniczych: Obory, 25 marca 2011 r.

50 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki niezwiązane do podbudów zasadniczych: Obory, 25 marca 2011 r.

51 Optymalny dobór wyrobów budowlanych do inwestycji. Mieszanki niezwiązane do podbudów zasadniczych: Obory, 25 marca 2011 r.

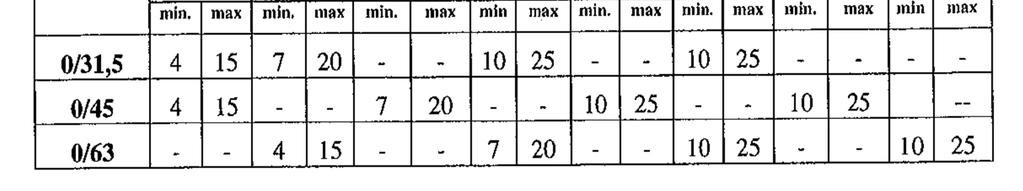

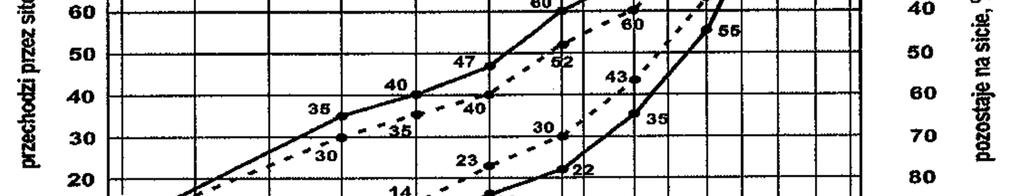

52 Mieszanki niezwiązane do podbudów zasadniczych: Optymalny dobór wyrobów budowlanych do inwestycji.

53 Optymalny dobór Wykonawców do inwestycji?

54 Optymalny dobór Wykonawców do inwestycji? Podsumowanie UCZCIWOŚĆ WSZYSTKICH UCZESTNIKÓW PROCESU BUDOWLANEGO. Obory, 25 marca 2011 r.

55 Optymalny dobór Wykonawców do inwestycji? Podsumowanie Zatrudnienie odpowiednich Projektantów, Inżynierów Nadzoru, Wykonawców i Dostawców. Odpowiednie STWiORB czego przykładem mogą być WST na SMA JENA 16 napisane i udoskonalane przez fachowców i praktyków. Ustawienie odpowiednich systemów kontrolnych ZKP, Kontrola wykonania przez Inżyniera Nadzoru. Stały rozwój techniczny i otwartość na nowe rozwiązania. Jedna STWiORB dla całej Polski Obory, 25 marca 2011 r.
