1 Numer sprawy: MW.M5-3200/05/1-2/2012 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU ul. Sucha 12, Gdańsk SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA do przetargu nieograniczonego o wartości poniżej kwot określonych w art. 11 ust. 8 Pzp, na wykonanie robót budowlanych/dostaw/usług*, dla zadań: Obiekt nr 1: Kanał Mrzezino km (6,1 km) konserwacja gruntowna; gmina Puck, powiat pucki (km ,9 km), miasto Reda, powiat wejherowski (km ,2 km) Obiekt nr 2: Rzeka Czarna Wda km konserwacja gruntowna 4,5 km, gmina Puck i Krokowa, powiat pucki Kod CPV (Roboty w zakresie ochrony przeciwpowodziowej) Postępowanie prowadzone jest zgodnie z ustawą z dnia 29 stycznia 2004 roku Prawo zamówień publicznych (tekst jednolity Dz. U. z 2010 r., Nr 113, poz. 759 z późn. zm.) oraz wydanych na jej podstawie przepisów wykonawczych. SIWZ zawiera: TOM I: INSTRUKCJA DLA WYKONAWCÓW TOM II: WZÓR UMOWY: Zał. 1 Harmonogram realizacji robót budowalnych zał. 2: Umowa cesji wierzytelności TOM III: UPROSZCZONA DOKUMENTACJA PROJEKTOWA TOM IV: FORMULARZE: zał. IV.1. Formularz oferty zał. IV.2. Formularz cenowy zał. IV.3. Oświadczenie wykonawcy zał. IV.4. Wykaz wykonywanych robót Gdańsk, r. 1

2 TOM I INSTRUKCJA DLA WYKONAWCÓW SPIS TREŚCI SPECYFIKACJI ISTOTNYCH WARUNKÓW ZAMÓWIENIA do przetargu nieograniczonego o wartości poniżej kwot określonych w art. 11 ust. 8 Pzp, na wykonanie robót budowlanych/dostaw/usług*, dla zadania: Obiekt nr 1: Kanał Mrzezino km (6,1 km) konserwacja gruntowna; gmina Puck, powiat pucki (km ,9 km), miasto Reda, powiat wejherowski (km ,2 km). Obiekt nr 2: Rzeka Czarna Wda km konserwacja gruntowna 4,5 km, gmina Puck i Krokowa, powiat pucki. Kod CPV (Roboty w zakresie ochrony przeciwpowodziowej) TOM I: INSTRUKCJA DLA WYKONAWCÓW: I. Nazwa oraz adres zamawiającego II. Tryb udzielenia zamówienia III. Opis przedmiotu zamówienia IV. Termin wykonania zamówienia V. Warunki udziału w postępowaniu oraz opis sposobu dokonywania oceny spełniania tych warunków VI. Wykaz oświadczeń lub dokumentów, jakie mają dostarczyć wykonawcy w celu potwierdzenia spełnienia warunków udziału w postępowaniu VII. W przetargu mogą wziąć udział wykonawcy, którzy VIII. Opis sposobu porozumiewania się IX. Termin związania ofertą X. Opis sposobu przygotowywania ofert XI. Miejsce oraz termin składania ofert XII. Miejsce oraz termin otwarcia ofert XIII. Opis sposobu obliczenia ceny XIV. Kryteria wyboru oferty XV. Informacje o formalnościach, jakie powinny zostać dopełnione po wyborze oferty w celu zawarcia umowy w sprawie zamówienia publicznego XVI. Pouczenie o środkach ochrony prawnej przysługujących wykonawcy w toku postępowania o udzielenie zamówienia TOM II: WZÓR UMOWY Z HARMONOGRAMEM TOM III: UPROSZCZONE DOKUMENTACJE PROJEKTOWE TOM IV: FORMULARZE: zał. IV.1. Formularz oferty zał. IV.2. Formularz cenowy 2

3 zał. IV.3. Oświadczenie wykonawcy zał. IV.4. Wykaz wykonywanych robót 3

4 MW.M5-3200/05/1-2/2012 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA na wykonanie robót budowlanych związanych z utrzymaniem śródlądowym wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz utrzymaniem urządzeń melioracji wodnych podstawowych na terenie powiatów: puckiego i wejherowskiego woj. pomorskiego. I. Nazwa oraz adres zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul.sucha 12, Gdańsk NIP: , Regon tel. 58/ do 56, fax. 58/ II. Tryb udzielenia zamówienia: Niniejsze postępowanie o udzielenie zamówienia publicznego prowadzone jest w trybie przetargu nieograniczonego o wartości poniżej kwot określonych w art. 11 ust. 8 Pzp na podstawie ustawy z dnia 29 stycznia 2004r. Prawo zamówień publicznych (tekst jednolity Dz. U. z 2010 r., Nr 113, poz. 759 z późn. zm.) - zwanej dalej ustawą Pzp. III. Opis przedmiotu zamówienia: 1. Przedmiotem zamówienia jest wykonanie robót budowlanych na obiektach, z których każdy stanowi oddzielne zamówienie publiczne, na terenie powiatów: puckiego i wejherowskiego; 2. Charakterystykę obiektu/obiektów*, lokalizację, sposób wykonania robót budowlanych oraz przedmiar/y* robót, określa/ją* uproszczona/ne* dokumentacja/je* projektowa/we* stanowiąca/e* TOM III SIWZ; 3. Wykaz obiektów, z których każdy stanowi oddzielne zamówienie publiczne oraz terminy wykonania robót na poszczególnych obiektach określono w druku (wykaz obiektów), stanowiącym integralną część specyfikacji istotnych warunków zamówienia***; IV. Termin wykonania zamówienia: Wymagany termin realizacji zamówienia: r. V. Warunki udziału w postępowaniu oraz sposobu dokonywania oceny spełniania tych warunków: W przetargu mogą wziąć udział wykonawcy, którzy zrealizowali w okresie ostatnich pięciu lat przynajmniej jedno zamówienie z zakresu: - odmulania kanałów lub rzek (konserwacja gruntowna) Niespełnienie wymienionego warunku skutkować będzie wykluczeniem z przetargu. 4

5 VI. Wykaz oświadczeń lub dokumentów, jakie mają dostarczyć wykonawcy w celu potwierdzenia spełniania warunków udziału w postępowaniu: 1. Formularz cenowy (zał. IV.2.), sporządzony na podstawie przedmiaru robót zawartego w uproszczonej dokumentacji projektowej, ustalający cenę, za którą wykonawca zobowiązuje się zrealizować roboty określone przedmiotowym zamówieniem publicznym, przy zachowaniu przyjętej technologii, kolejności pozycji i podziału na elementy określone w załączonym przedmiarze. W formularzu należy uwzględnić wszystkie materiały i urządzenia niezbędne do wykonania zamówienia. Formularz musi być opieczętowany i podpisany przez osoby uprawnione do reprezentowania firmy (warunek niezbędny do przyjęcia ofert). Zamawiający podkreśla, że oferowana przez wykonawcę cena za wykonanie przedmiotu zamówienia (określonego w przedmiarze zakresu rzeczowego robót), będzie stanowić cenę ryczałtową, tj. niezmienną w toku realizacji robót i ostateczną dla końcowego ich rozliczenia. 2. Aktualny odpis z właściwego rejestru, jeżeli odrębne przepisy wymagają wpisu do rejestru, w celu wykazania braku podstaw do wykluczenie w oparciu o art. 24 ust. 1 pkt 2 ustawy, wystawione nie wcześniej niż 6 miesięcy przed upływem terminu składania ofert, a w stosunku do osób fizycznych oświadczenia w zakresie art. 24 ust. 1 pkt 2 ustawy. 3. Aktualne zaświadczenie właściwego naczelnika urzędu skarbowego potwierdzającego, że wykonawca nie zalega z opłacaniem podatków, lub zaświadczenia, że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu wystawione nie wcześniej niż 3 miesiące przed upływem terminu składania ofert. 4. Aktualnego zaświadczenia właściwego oddziału Zakładu Ubezpieczeń Społecznych lub Kasy Rolniczego Ubezpieczenia Społecznego potwierdzającego, że wykonawca nie zalega z opłacaniem składek na ubezpieczenia zdrowotne i społeczne, lub potwierdzenia że uzyskał przewidziane prawem zwolnienie, odroczenie lub rozłożenie na raty zaległych płatności lub wstrzymanie w całości wykonania decyzji właściwego organu wystawione nie wcześniej niż 3 miesiące przed upływem terminu składnia ofert. 5. Oświadczenie o braku podstaw do wykluczenia oraz spełnieniu warunków udziału w postępowaniu. 6. Wykaz wykonywanych w ciągu ostatnich pięciu lat robót budowlanych, przed upływem terminu składania ofert (zawierający: nazwę obiektu, ich położenie, okres realizacji oraz wskazanie zamawiającego), na formularzu dołączonym do SIWZ polegających na: - odmulaniu kanałów lub rzek (konserwacja gruntowna) * Jeżeli okres prowadzenia działalności jest krótszy wykaz robót prowadzonych w okresie istnienia podmiotu, ze wskazaniem nazwy obiektów i ich położenia, wyszczególnieniem okresu realizacji robót oraz wskazaniem na czyją rzecz były wykonywane: wraz z załączeniem dokumentu potwierdzającego, że roboty zostały wykonane zgodnie z zasadami sztuki budowlanej i prawidłowo ukończone. Jeżeli wykonawca, wykazując spełnianie warunków, o których mowa w pkt V polega na zasobach innych podmiotów na zasadach określonych w art. 26 ust. 2b ustawy, a podmioty te będą brały udział w realizacji części zamówienia, zamawiający żąda od wykonawcy przedstawienia w odniesieniu do tych podmiotów dokumentów wymienionych w pkt od 2 do 5. 5

6 W przypadku wykonawców wspólnie ubiegających się o zamówienia publiczne (spółka cywilna, konsorcjum), każdy z wykonawców składa oświadczenia i dokumenty z pkt. 2 do 5. Wykaz stosownych oświadczeń w załączeniu do niniejszej specyfikacji. Wszelkie wymagane oświadczenia należy wnieść na załączonych drukach pod rygorem nieważności. W przetargu, na który składa się więcej niż jeden samodzielny obiekt, dla poszczególnych obiektów wykonawca złoży osobne oferty wraz ze wszystkimi dokumentami i oświadczeniami. VII. W przetargu mogą wziąć udział wykonawcy, którzy: Spełniają wymogi określone art. 22 ust. 1 i nie podlegają wykluczeniu z postępowania na mocy art. 24 ust. 1 i 2 ustawy Pzp. VIII. Opis sposobu porozumiewania się: 1. Sposób porozumiewania się zamawiającego z wykonawcami: pisemnie, drogą elektroniczną lub faksem. Wykonawcy porozumiewają się z zamawiającym pisemnie. Dla oferty zastrzega się formę pisemną; 2. O terminie wpływu korespondencji do zamawiającego, decyduje data wpływu do siedziby zamawiającego, a nie np. data stempla pocztowego na liście poleconym lub data zlecenia na dostarczenie korespondencji pocztą kurierską. Termin oznaczony w dniach kończy się o północy ostatniego dnia wpływu. 3. Zamawiający wyznacza do bezpośredniego kontaktowania się z wykonawcami wyłącznie niżej wymienione osoby: 1. Eugeniusz Miotke Kierownik Terenowego Oddziału w Redzie (ds. merytorycznych) tel lub tel./fax , pn. pt. w godz , 2. Małgorzata Wielgosz Specjalista ds. Zamówień Publicznych (ds. proceduralnych), tel. 58/ wew. 239/214, pn. pt. w godz. 7: Bartosz Janaszkiewicz Referent ds. Zamówień Publicznych Dział Zamówień Publicznych (ds. proceduralnych), tel. 58/ wew. 239/214, pn. pt. w godz. 7:30 14:00. IX. Termin związania ofertą: 1. Wykonawca składający ofertę będzie nią związany przez okres 30 dni licząc od dnia otwarcia ofert; 2. Wykonawca samodzielnie lub na wniosek zamawiającego może przedłużyć termin związania ofertą, z tym, że zamawiający może tylko raz, co najmniej na 3 dni przed upływem terminu związania ofertą, zwrócić się do wykonawców o wyrażenie zgody na przedłużenie tego terminu o oznaczony okres, nie dłuższy jednak niż 60 dni. X. Opis sposobu przygotowywania ofert: Oferta powinna być sporządzono czytelnie na piśmie, w języku polskim z wykorzystaniem załączonego formularza oferty oraz pozostałych druków i zawierać: 1. Nazwę firmy; 2. Dokładny adres wykonawcy, NIP, telefon, fax., ; 6

7 3. Datę sporządzenia oferty; 4. Określenie ceny (w złotych brutto) za wykonanie całości przedmiotu zamówienia cyfrowo i słownie; 5. Wskazanie przyszłego kierownika budowy wraz z adresem zamieszkania i telefonem kontaktowym; 6. Spis załączników; 7. Strony winny być trwale ze sobą połączone i kolejno ponumerowane. W treści oferty winna być umieszczona informacja o łącznej ilości stron; 8. Każdy dokument oferty zawierający jakąkolwiek treść musi być podpisany i parafowany przez wykonawcę oraz opatrzony datą. Każda poprawka w treści oferty, a w szczególności każde przerobienie, przekreślenie, uzupełnienie, nadpisanie, przesłonięcie korektorem, etc., musi być parafowane przez wykonawcę; 9. Za prawidłowy podpis uznaje się własnoręczny podpis wraz z pieczątką osoby upoważnionej do reprezentowania wykonawcy wraz z aktualną datą; 10. Oferta wraz z wszystkimi załącznikami musi być podpisana przez osobę/osoby upoważnione do reprezentowania wykonawcy, zgodnie z wpisem do właściwego rejestru sądowego lub ewidencji działalności gospodarczej, lub przez osobę umocowaną do podpisania oferty. Pełnomocnictwo to winno być złożone jako załącznik do oferty i musi być w oryginale lub kopii poświadczonej za zgodność z oryginałem przez notariusza; 11. W przypadku wykonawców wspólnie ubiegających się o zamówienie publiczne (spółka cywilna, konsorcjum) wykonawcy ustanawiają pełnomocnika do reprezentowania ich w postępowaniu o udzielenie zamówienia albo do reprezentowania w postępowaniu i zawarcia umowy w sprawie zamówienia publicznego. Pełnomocnictwo to winno być złożone jako załącznik do oferty i musi być w oryginale lub kopii poświadczonej za zgodność z oryginałem przez notariusza; 12. W przypadku, gdy wykonawca dołączy do oferty kopię lub odpis dokumentu, powinny one być poświadczone za zgodność z oryginałem przez wykonawcę oraz opatrzone datą. Zamawiający zażąda przedstawienia oryginału, jeżeli przedstawiona kopia jest nieczytelna lub budzi wątpliwości, co do jej prawidłowości, a zamawiający nie może stwierdzić jej prawidłowości w inny sposób; 13. Oferta powinna być złożona w zamkniętej i opieczętowanej (pieczęć nagłówkowa) kopercie, na każdy obiekt osobno, zaadresowana na adres: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk, z napisem: nr przetargu, nr obiektu, tytuł obiektu, np.: Przetarg nieograniczony na wykonanie robót budowlanych, nr przetargu; MW.M5-3200/04/1/2012 Obiekt nr 1: Kanał Mrzezino km (6,1 km) konserwacja gruntowna; gmina Puck, powiat pucki (km ,9 km), miasto Reda, powiat wejherowski (km ,2 km) oraz nie otwierać przed terminem przetargu ; 14. Na kopercie oprócz opisu jw. należy umieścić nazwę i adres, nr tel./fax. wykonawcy; 15. Wykonawca ponosi wszystkie koszty związane z przygotowaniem oraz złożeniem oferty; 16. Oferty nieczytelne zostaną odrzucone. 7

8 XI. Miejsce oraz termin składania ofert: 1. Oferty należy składać w siedzibie zamawiającego, ul. Sucha 12, Gdańsk; 2. Zamawiający dopuszcza składanie ofert na wybrane obiekty; 3. Zamawiający nie dopuszcza składania ofert wariantowych; 4. Zamawiający nie przewiduje zamówień uzupełniających; 5. Termin składania ofert upływa dnia r. do godz Oferty otrzymane po tym terminie zostaną niezwłocznie zwrócone Wykonawcy. O terminie złożenia oferty decyduje termin dostarczenia oferty do zamawiającego, a nie, np. data stempla pocztowego na liście poleconym lub data złożenia zlecenia na dostarczenie oferty pocztą kurierską (operatora publicznego); 6. Wykonawca może wycofać złożoną ofertę przed terminem otwarcia ofert, pod warunkiem, że powiadomi na piśmie zamawiającego o wycofaniu oferty; 7. Wykonawca może złożyć tylko jedną ofertę; XII. Miejsce oraz termin otwarcia ofert: 1. Oferty zostaną otwarte w dniu r. o godz w siedzibie zamawiającego, ul. Sucha 12, Gdańsk; 2. Wykonawcy mogą być obecni przy otwarciu ofert; 3. Oferty oznaczone jako Wycofane nie będą otwierane; 4. Bezpośrednio przed otwarciem ofert zamawiający podaję kwotę, jaką zamierza przeznaczyć na sfinansowanie zamówienia. 5. Zamawiający ogłosi po otwarciu ofert: 5.1. Nazwę i adres wykonawcy, którego oferta jest otwierana; 5.2. Cenę za poszczególny obiekt. 6. Zamawiający odrzuci ofertę, jeżeli zajdą przesłanki określone w art. 89 ustawy Pzp; 7. W toku badania i oceny złożonych ofert zamawiający może żądać udzielenia przez wykonawców wyjaśnień dotyczących treści złożonych ofert; 8. Niezwłocznie po wyborze najkorzystniejszej oferty zamawiający podejmie czynności określone w art. 92 ustawy Pzp. XIII. Opis sposobu obliczenia ceny: 1. Podana w ofercie cena musi uwzględniać wszystkie wymagania niniejszej SIWZ i obejmować wszelkie koszty, jakie poniesie wykonawca z tytułu należytej oraz zgodnej z obowiązującymi przepisami realizacji przedmiotu zamówienia. 2. Sposób zapłaty wynagrodzenia i rozliczania ceny za realizację niniejszego zamówienia, określone zostały we wzorze umowy (załącznik do SIWZ) w sprawie zamówienia publicznego. 3. Zamawiający poprawia w ofercie oczywiste omyłki pisarskie, oczywiste omyłki rachunkowe z uwzględnieniem konsekwencji rachunkowych dokonanych poprawek oraz inne omyłki polegające na niezgodności oferty ze SIWZ, niepowodujące istotnych zmian w treści ofert. Zamawiający niezwłocznie zawiadamia wykonawcę, którego oferta została poprawiona. XIV. Opis kryteriów, którymi zamawiający będzie się kierował przy wyborze oferty, wraz z podaniem znaczenia tych kryteriów i sposobu oceny ofert: Jedynym kryterium wyboru najkorzystniejszej oferty jest cena. Oferta musi zawierać cenę ostateczną (brutto), z uwzględnieniem wszystkich podatków 8

9 i opłat. Cena musi być podana cyfrowo i słownie w złotych polskich. Cena stanowi jedyne kryterium wyboru najkorzystniejszej oferty. Wobec powyższego nie ma obowiązku przeprowadzenia punktacji przez członków komisji, czyli przeliczania relacji ceny oferty najkorzystniejszej do oceny oferty badanej. Punktację przyznaną danej ofercie stanowi jej cena. Wyboru najkorzystniejszej oferty dokonuje komisja przetargowa po uprzednim sprawdzeniu, porównaniu i ocenie ofert na podstawie kryterium oceny określonej powyżej. XV. Informacje o formalnościach, jakie powinny zostać dopełnione po wyborze oferty w celu zawarcia umowy w sprawie zamówienia publicznego: 1. Postępowanie o zamówienie publiczne wymaga pisemnej formy umowy. Zamawiający zawiera umowę w sprawie zamówienia publicznego po upływie 5 dni od dnia przesłania informacji o wyborze oferty najkorzystniejszej jeśli zawiadomienie zostało wysłane faksem lub drogą elektroniczną lub po upływie 10 dni, gdy w inny sposób. 2. Zamawiający może zawrzeć umowę w sprawie zamówienia publicznego przed upływem terminów, o których mowa w pkt. 1, jeżeli: 1) została złożona tylko jedna oferta; 2) nie odrzucono żadnej oferty; 3) nie wykluczono żadnego wykonawcy. 3. Wykonawca, którego oferta zostanie uznana za najkorzystniejszą, zobowiązany będzie nie później niż do dnia uprawomocnienia się decyzji o wyborze jego oferty przedłożyć zamawiającemu, jeżeli wskazał w ofercie, że powierzy wykonanie części robót podwykonawcą umowy z podwykonawcą na realizację powierzonego im do wykonania zakresu robót, wraz z umową cesji, na rzecz zamawiającego, wierzytelności należnych podwykonawcy od wykonawcy z tytułu powierzonych im robót. 4. Umowy z podwykonawcą, powinny być zawarte w formie pisemnej pod rygorem nieważności. 5. Zamawiający i wykonawca ponoszą solidarną odpowiedzialność za zapłatę wynagrodzenia za roboty budowlane wykonywane przez podwykonawcę. 6. Wykonawca, którego oferta zostanie uznana za najkorzystniejszą, prowadzący działalność gospodarczą w formie spółki z ograniczoną odpowiedzialnością, w przypadku, gdy cena oferty przekracza dwukrotną wartość kapitału zakładowego spółki, winien złożyć przed podpisaniem umowy oświadczenie zarządu spółki wraz z kopią uchwały Zgromadzenia Wspólników, potwierdzające zgodnie z art. 230 Kodeksu spółek handlowych odpowiednie umocowanie zarządu do złożenia oferty, chyba, ze upoważnienie do złożenia oferty wynika z umowy spółki (wówczas należy dołączyć umowę). 7. Wykonawca, którego oferta zostanie uznana za najkorzystniejszą prowadzący działalność zgłoszoną do ewidencji działalności gospodarczej zobowiązany będzie nie później niż do dnia uprawomocnienia się decyzji o wyborze najkorzystniejszej oferty przedłożyć Zamawiającemu zaświadczenie o wpisie do ewidencji działalności gospodarczej. XVI. Pouczenie o środkach ochrony prawnej przysługujących wykonawcy w toku postępowania o udzielenie zamówienia: 1. Środki ochrony prawnej określone w Dziale VI ustawy Pzp przysługują wykonawcy i innym podmiotom, jeżeli ma lub miał interes w uzyskaniu danego 9

10 zamówienia oraz poniósł lub może ponieść szkodę w wyniku naruszenia przez zamawiającego przepisów ustawy. 2. Środki ochrony prawnej wobec ogłoszenia o zamówieniu oraz specyfikacji istotnych warunków zamówienia przysługują organizacjom wpisanym na listę organizacji uprawnionych do wnoszenia środków ochrony prawnej. 3. Odwołanie przysługuje wyłącznie od niezgodnej z przepisami ustawy czynności zamawiającego lub zaniechania czynności, do której zamawiający jest zobowiązany na podstawie ustawy. 4. Odwołanie przysługuje wyłącznie wobec czynności: 1) opisu sposobu dokonywania oceny spełniania warunków udziału w postępowaniu; 2) wykluczenia odwołującego z postępowania o udzielenie zamówienia; 3) odrzucenia oferty odwołującego. 5. Odwołanie powinno wskazywać czynność lub zaniechanie czynności zamawiającego, której zarzuca się niezgodność z przepisami ustawy, zawierać zwięzłe przedstawienie zarzutów, określać żądanie oraz wskazywać okoliczności faktyczne i prawne uzasadniające wniesienie odwołania. 6. Odwołanie wnosi się do Prezesa Izby w formie pisemnej albo elektronicznej opatrzonym bezpiecznym podpisem elektronicznym weryfikowanym za pomocą ważnego kwalifikowanego certyfikatu. 7. Odwołujący przesyła kopię odwołania zamawiającemu przed upływem terminu do wniesienia odwołania w taki sposób, aby mógł on zapoznać się z jego treścią przed upływem tego terminu. 8. Odwołanie wnosi się w terminie: 1) 5 dni od dnia przesłania informacji o czynności zamawiającego stanowiącej podstawę jego wniesienia jeżeli zostały przesłane faksem lub drogą elektroniczną, albo w terminie 10 dni jeżeli zostały przesłane w inny sposób. 9. Odwołanie wobec treści ogłoszenia o zamówieniu oraz wobec postanowień specyfikacji istotnych warunków zamówienia, wnosi się w terminie: 1) 5 dni od dnia zamieszczenia ogłoszenia w Biuletynie Zamówień Publicznych lub specyfikacji istotnych warunków zamówienia na stronie internetowej. 10. Odwołanie wobec czynności innych niż określone w pkt. 8 i 9, wnosi się w terminie: 1) 5 dni od dnia, w którym powzięto lub przy zachowaniu należytej staranności można było powziąć wiadomość o okolicznościach stanowiących podstawę jego wniesienia. 11. W przypadku wniesienia odwołania wobec treści ogłoszenia o zamówieniu lub postanowień specyfikacji istotnych warunków zamówienia zamawiający może przedłużyć termin składania ofert. 12. W przypadku wniesienia odwołania po upływie terminu składania ofert bieg terminu związania ofertą ulega zawieszeniu do czasu ogłoszenia przez Izbę orzeczenia. 13. Zamawiający przesyła niezwłocznie, nie później niż w terminie 2 dni od dnia otrzymania, kopię odwołania innym wykonawcom uczestniczącym w postępowaniu o udzielenie zamówienia, a jeśli odwołanie dotyczy treści ogłoszenia o zamówieniu lub postanowień specyfikacji istotnych warunków zamówienia, zamieszcza ją również na stronie internetowej, na której jest zamieszczone ogłoszenie o zamówieniu lub jest udostępniana specyfikacja wzywając wykonawców do przystąpienia do postępowania odwoławczego. 10

11 14. Wykonawca może przystąpić do postępowania odwoławczego w terminie 3 dni od dnia otrzymania kopii odwołania, wskazując stronę, do której przystępuje, i interes w uzyskaniu rozstrzygnięcia na korzyść strony, do której przystępuje. Zgłoszenie przystąpienia doręcza się Prezesowi Izby w formie pisemnej albo elektronicznej opatrzonej bezpiecznym podpisem elektronicznym weryfikowanym za pomocą ważnego kwalifikowanego certyfikatu, a jego kopię przesyła się zamawiającemu oraz wykonawcy wnoszącemu odwołanie. 15. Stronom (zamawiającemu, wykonawcy) przysługuje prawo zgłoszenia opozycji przeciw przystąpieniu innego wykonawcy do postępowania odwoławczego nie później niż do czasu otwarcia rozprawy. Zgłaszający opozycję winien uprawdopodobnić, że Wykonawca nie ma interesu w uzyskaniu rozstrzygnięcia na korzyść strony, do której przystąpił. 16. Odwołanie podlega rozpoznaniu, jeżeli: 1) nie zawiera braków formalnych; 2) uiszczono wpis. 17. Izba rozpoznaje odwołanie w terminie 15 dni od dnia jego doręczenia Prezesowi Izby. 18. Izba odrzuca odwołanie, jeżeli stwierdzi: 1) w sprawie nie mają zastosowania przepisy ustawy Pzp; 2) odwołanie zostało wniesione przez podmiot nieuprawniony; 3) odwołanie zostało wniesione po upływie terminu; 4) odwołujący powołuje się wyłącznie na te same okoliczności, które były przedmiotem rozstrzygnięcia przez Izbę w sprawie innego odwołania dotyczącego tego samego postępowania wniesionego przez tego samego odwołującego się; 5) odwołanie dotyczy czynności, którą zamawiający wykonał zgodnie z treścią wyroku Izby lub sądu lub, w przypadku uwzględnienia zarzutów w odwołaniu, którą wykonał zgodnie z żądaniem zawartym w odwołaniu; 6) odwołanie dotyczy innych czynności niż określone w pkt. 4; 7) odwołujący nie przesłał zamawiającemu kopii odwołania zgodnie z pkt Krajowa Izba Odwoławcza uwzględniając odwołanie może: 1) nakazać wykonanie lub powtórzenie czynności zamawiającego lub nakazać unieważnienie czynności zamawiającego jeżeli umowa w sprawie zamówienia publicznego nie została zawarta; 2) jeżeli umowa w sprawie zamówienia publicznego została zawarta oraz zachodzi jedna z okoliczności wskazanych w art. 146 ust. 1: a) unieważnić umowę; b) unieważnić umowę w zakresie zobowiązań niewykonanych i nałożyć karę finansową w uzasadnionych przypadkach, w szczególności gdy nie jest możliwy zwrot świadczeń spełnionych na podstawie umowy podlegającej unieważnieniu; c) nałożyć karę finansową albo orzec o skróceniu okresu obowiązywania umowy w przypadku stwierdzenia, że utrzymanie umowy w mocy leży w ważnym interesie publicznym. 3) stwierdzić naruszenie przepisów ustawy jeżeli umowa w sprawie zamówienia publicznego została zawarta w okolicznościach dopuszczonych w ustawie. 20. Wykonawca może w terminie przewidzianym do wniesienia odwołania poinformować zamawiającego o niezgodnej z przepisami ustawy czynności podjętej przez niego lub zaniechaniu czynności, do której jest on zobowiązany na podstawie ustawy, na które przysługuje odwołanie na podstawie pkt

12 21. W przypadku uznania zasadności przekazanej informacji zamawiający powtarza czynność lub dokonuje czynności zaniechanej, informując o tym wykonawców. 22. Na orzeczenie Izby stronom oraz uczestnikom postępowania odwoławczego przysługuje skarga do sądu. ZATWIERDZIŁ: D Y R E K T O R mgr inż. Mariusz Nierebiński 12

13 MW.M5-3200/05/1-2/2012 do specyfikacji istotnych warunków zamówienia na wykonanie robót związanych z utrzymaniem śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz utrzymaniem urządzeń melioracji wodnych podstawowych na terenie powiatów: puckiego i wejherowskiego, woj. pomorskiego. WYKAZ OBIEKTÓW*** Lp. Nr Obiektu Nazwa obiektu Rodzaj robót Rozmiar /km/ rozpoczęcia Terminy zakończenia 1 1 Kanał Mrzezino km (6,1 km) konserwacja gruntowna; gmina Puck, powiat pucki (km ,9 km), miasto Reda, powiat wejherowski (km ,2 km) konserwacja gruntowna 6, Rzeka Czarna Wda km konserwacja gruntowna 4,5 km, gmina Puck i Krokowa, powiat pucki konserwacja gruntowna 4, Gdańsk, dnia r. Sporządziła: Anna Ceynowa Inspektor ds. eksploatacji 13

14 TOM II WZÓR UMOWY UMOWA NR MW.M /.../2012 r. O WYKONANIE ROBÓT BUDOWLANYCH: ZWIĄZANYCH Z UTRZYMANIEM ŚRÓDLĄDOWYCH WÓD POWIERZCHNIOWYCH ISTOTNYCH DLA REGULACJI STOSUNKÓW WODNYCH NA POTRZEBY ROLNICTWA ORAZ UTRZYMANIEM URZĄDZEŃ MELIORACJI WODNYCH PODSTAWOWYCH REALIZOWANYCH NA ZAMÓWIENIE PUBLICZNE UDZIELONE W TRYBIE PRZETARGU NIEOGRANICZONEGO. zawarta w dniu r. w Gdańsku pomiędzy: Zarządem Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk, zwanym w dalszej treści umowy zamawiającym, reprezentowanym przez: Dyrektora - mgr inż. Mariusza Nierebińskiego a... zwanym dalej wykonawcą reprezentowanym przez:... W rezultacie dokonania przez zamawiającego wyboru oferty wykonawcy w przetargu nieograniczonym, zgodnie z przepisami ustawy z dnia 29 stycznia 2004r, - Prawo zamówień publicznych (tekst jednolity Dz. U. z 2010 r., Nr 113, poz. 759 z późn. zm.) oraz przepisów wykonawczych do tej ustawy, została zawarta umowa o następującej treści: 1 Zamawiający zleca a wykonawca przyjmuje do wykonania roboty budowlane w ramach utrzymania i konserwacji na obiekcie: Obiekt Nr , pow...., gm...., woj Na przedmiot umowy określony w 1 składają się następujące roboty budowlane: 2 Konserwacja gruntowna kanałów -... km Szczegółowe rozmiary rzeczowe robót budowlanych (z podziałem na obiekty/elementy* stanowiące odrębne przedmioty odbioru), określa uproszczona dokumentacja projektowa oraz zał. Nr 1 do niniejszej umowy, stanowiący jej integralną część. 3 Termin wykonania zamówienia 1.1. Termin rozpoczęcia elementu/etapu rozliczeniowego* przedmiotu umowy ustala się na r Termin zakończenia elementu/etapu rozliczeniowego* przedmiotu umowy ustala się na r Strony ustalają, że obowiązującą je formą wynagrodzenia, zgodnie ze specyfikacją istotnych warunków zamówienia oraz wybraną w trybie przetargu ofertą wykonawcy, jest wynagrodzenie ryczałtowe. 2. Wynagrodzenie o którym mowa w ust. 1, ustalone dla rozmiaru rzeczowego określonego w uproszczonej dokumentacji projektowej i ofercie przetargowej, wyraża się kwotą: Obiekt nr ,... zł brutto (słownie:...00/100 złotych brutto) 5 14

15 1. Zamawiający przekaże wykonawcy teren budowy nie później niż 3 dni od terminu podpisania umowy. 2. Zamawiający wskaże wykonawcy w dniu przekazania terenu budowy punkty kolizji na trasie wykonywania robót ze znanymi sobie urządzeniami podziemnymi oraz określi szczegółowo ich lokalizację i warunki wykonania robót w obrębie tych urządzeń w protokóle przekazania terenu budowy Nadzór ze strony zamawiającego pełnić będą pracownicy odpowiedzialni za utrzymanie i eksploatację urządzeń melioracji wodnych podstawowych na terenie wykonywania robót. 2. Zamawiający wyznacza do pełnienia nadzoru odpowiedzialnego za utrzymanie i eksploatację urządzeń melioracji wodnych podstawowych na terenie gminy...- /imię i nazwisko/stanowisko/, w oparciu o pisemne polecenie zamawiającego Wykonawca zapewnia na czas trwania umowy kierownictwo robót o odpowiednich kwalifikacjach. 2. Przedstawicielem wykonawcy na budowie jest kierownik budowy imiennie wymieniony w formularzu oferty oraz harmonogramie stanowiącym załącznik nr 1 do niniejszej umowy W czasie realizacji robót wykonawca zobowiązuje się zapewnić warunki bezpieczeństwa oraz utrzymywać teren budowy wolny od przeszkód komunikacyjnych, prawidłowo składować wszystkie materiały oraz usuwać poza teren budowy wszystkie zbędne materiały (w tym pozyskane drewno, gałęzie, elementy z rozbiórki, itp.), a po zakończeniu robót usunąć z terenu budowy resztki materiałów, kamienie, wszelkiego rodzaju gruz i śmieci w stopniu niezbędnym do właściwej eksploatacji obiektu, bądź prowadzenia produkcji rolnej. 2. Wykonawca zobowiązuje się do umożliwienia wstępu na teren budowy pracownikom organów państwowego nadzoru budowlanego, do których należy wykonanie zadań określonych ustawą - Prawo budowlane oraz do udostępniania im danych i informacji wymaganych tą ustawą Wykonawca zobowiązuje się do ubezpieczenia (własnym staraniem i na swój koszt) budowy i robót z tytułu szkód, które mogą zaistnieć w związku z określonymi zdarzeniami losowymi, prowadzonymi robotami budowlanymi oraz od odpowiedzialności cywilnej i za skutki nieszczęśliwych wypadków pracowników wykonawcy, zamawiającego i osób trzecich. 2. Wartość robót objętych ubezpieczeniem będzie obejmowała pełen zakres do wysokości kwoty umownej Wykonawca zobowiązuje się wykonać siłami własnymi następujący zakres rzeczowy robót: 1/...(pozycja przedmiaru robót) 2. Pozostały zakres robót wykonawca wykona przy pomocy podwykonawcy:... (nazwa/ firma, dokładny adres podwykonawcy) 1/...(pozycja przedmiaru robót) 3. Wykonawca wyraża zgodę na zawarcie umów cesji wierzytelności, przysługujących mu względem zamawiającego z tytułu wykonania niniejszej umowy w zakresie prac zleconych podwykonawcy, jeżeli cesji zażąda zamawiający. Dokonanie cesji innych wierzytelności wynikających z niniejszej umowy przez Wykonawcę na rzecz innych 15

16 podmiotów wymaga zgody zamawiającego, pod rygorem nieważności. 4. Wykonawca ponosi wobec zamawiającego pełną odpowiedzialność za roboty, które wykonuje przy pomocy podwykonawców. 5. Należność wykonawcy zostanie uregulowana nie później niż do 30 dni od daty doręczenia faktury zamawiającemu wraz z dokumentami rozliczeniowymi, a w przypadku zatrudnienia podwykonawców pisemnym oświadczeniem podwykonawców o zaspokojeniu ich należności z tytułu wykonanych prac przez wykonawcę, przelewem na konto wykonawcy wskazane w fakturze. 6. W przypadku wykonania siłami własnymi całości robót (100%) przez wykonawcę, postanowienia zawarte w punktach od 2 do 5 10 nie mają zastosowania. 11 Wykonawca przyjmuje na siebie następujące obowiązki: w wypadku zniszczenia lub uszkodzenia robót, ich części bądź urządzeń w toku realizacji umowy wykonawca zobowiązuje się do ich naprawienia i doprowadzenia do stanu poprzedniego na koszt własny Ustala się kary umowne w następujących wypadkach i w wysokościach: 1.1. Wykonawca jest zobowiązany do zapłaty zamawiającemu kar umownych: a) za zwłokę w wykonaniu elementu/zamówienia w wysokości 0,50% wynagrodzenia umownego za ten element/zamówienie za każdy dzień zwłoki, licząc od umownego terminu jej dostarczenia/wykonania elementu/zamówienia; b) za zwłokę w usunięciu wad przedmiotu elementu/zamówienia w wysokości 1% wartości umownej za każdy dzień zwłoki licząc od terminu na usunięcie wad ustalonego przez zamawiającego; c) z tytułu samego faktu istnienia wad w odbieranym obiekcie/elemencie* w dniu odbioru obiektu/elementu* w wysokości 0,10% wynagrodzenia wykonanego obiektu/elementu*. d) za nie ujawnienie w ciągu 7 dni wprowadzenia na teren budowy podwykonawcy w wysokości 200 zł za każdy dzień zwłoki. 2. Wykonawca wyraża zgodę na potrącenie kar umownych określonych w pkt. 1 niniejszego paragrafu z faktury/faktur*. 3. Zamawiającemu przysługuje prawo dochodzenia odszkodowania w pełnej wysokości poniesionej szkody niezależnie od poniesionych kar umownych Strony postanawiają, że przedmiotem odbioru będzie przedmiot umowy: obiekt/element*, wyszczególniony w harmonogramie stanowiącym Zał. Nr 1 do niniejszej umowy. 2. Wykonawca (kierownik budowy) zgłosi przedmiot umowy do odbioru wpisem do dziennika budowy oraz złoży w siedzibie zamawiającego pisemne zawiadomienie o gotowości przedmiotu umowy do odbioru. 3. Zamawiający wyznaczy termin i rozpoczęcie odbioru przedmiotu umowy w ciągu 14 dni od daty zawiadomienia go o osiągnięciu gotowości do odbioru, zawiadamiając o tym wykonawcę. 4. Jeżeli w toku czynności odbioru zostaną stwierdzone wady, zamawiający odmówi odbioru robót i wyznaczy termin ich usunięcia oraz nowego odbioru robót. 5. Wykonawca zobowiązany jest do pisemnego zawiadomienia zamawiającego o usunięciu wad. 14 Podstawą do wystawienia faktury przez wykonawcę za wykonane roboty budowlane będzie stanowił: protokół częściowego/końcowego* odbioru robót, zestawienie wykonywanych robót obejmujące rodzaj, ilość i wartość wykonywanych robót. 16

17 15 Zamawiający ma obowiązek zapłaty faktury/faktur częściowych* w terminie/terminach* wynikających z harmonogramu rzeczowo-finansowego w ciągu.. dni licząc od daty jej/ich* doręczenia wraz z dokumentami rozliczeniowymi zatwierdzonymi przez Kierownika Terenowego Oddziału w... do siedziby ZMiUW WP w Gdańsku Zmiana postanowień zawartej umowy może nastąpić za zgodą Stron wyrażoną na piśmie pod rygorem nieważności, w przypadku nieprzewidywalnych do wystąpienia, nie korzystnych warunków atmosferycznych uniemożliwiających realizację zamówienia. Zmiana może dotyczyć wyłącznie terminu realizacji umowy. 2. Zakazuje się zmian umowy z naruszeniem ust Umowa może ulec rozwiązaniu w każdym czasie za porozumieniem stron. 2. Zamawiający może wypowiedzieć wykonawcy umowę w trybie natychmiastowym (bez wypowiedzenia) w przypadku gdy: 2.1 Wykonawca nie rozpoczął robót na poszczególnych obiektach w terminie 7 dni od terminu określonego w zał. Nr 1 do niniejszej umowy, oraz nie kontynuuje ich pomimo wezwania zamawiającego złożonego na piśmie, 2.2 zostanie wydany nakaz zajęcia majątku wykonawcy, 2.3 Wykonawca przerwał realizację robót i przerwa ta trwa dłużej niż 14 dni, 3. W przypadku wypowiedzenia umowy w sytuacji opisanej w ust 2 ppkt 2.3 wykonawcy nie przysługuje wynagrodzenie za wykonany zakres robót. 4. Zamawiający może w trybie i na zasadach określonych w art. 145 ustawy Pzp odstąpić od umowy. 18 W razie powstania sporu na tle wykonania niniejszej umowy o wykonanie robót Wykonawca jest zobowiązany do wyczerpania drogi postępowania polubownego. 19 Zamawiający powołując się na art. 509 i 514 k.c. wnosi zastrzeżenie, na mocy którego wierzytelności wynikające z niniejszej umowy nie mogą być przenoszone na inną osobę, (za wyjątkiem wynikających z 10). 20 W sprawach nie uregulowanych niniejszą umową stosuje się przepisy ustawy z r. Prawo zamówień publicznych (tekst jednolity Dz. U. z 2010 r., nr 113, poz. 759 z późn. zm.) i przepisy wykonawcze do tej ustawy oraz przepisy Kodeksu cywilnego. 21 Strony postanawiają, że właściwym do rozstrzygania sporów mogących powstać z tytułu wykonania niniejszej umowy będzie właściwy rzeczowo Sąd w Gdańsku. 22 Umowę niniejszą sporządza się w 2 jednobrzmiących egzemplarzach, po jednym egzemplarzu dla każdej Strony. 17

18 23 Wykaz załączników do umowy stanowiących integralną jej część: 1. Harmonogram realizacji robót budowlanych 2. Umowa cesji wierzytelności; 3. Umowa z podwykonawcą. Zamawiający Wykonawca * stosuje się wariant właściwy/niepotrzebne skreślić 18

19 Załącznik nr 2 do umowy UMOWA CESJI WIERZYTELNOŚCI zawarta w dniu.. w Gdańsku pomiędzy.z siedzibą w przy ul. posiadającym NIP., REGON.., KRS/Nr ewidencji działalności gospodarczej. zwanym w dalszej treści, reprezentowanym/ą* przez - a z siedzibą w. przy ul... posiadającym NIP REGON...., KRS/Nr Ewidencji działalności Gospodarczej zwanym w dalszej treści, reprezentowanym/ą* przez - o następującej treści: 1 Niniejsza umowa została zawarta w celu rozliczenia wierzytelności z tytułu realizacji umowy Nr z dnia o wykonanie robót budowlanych na zadaniu pn. - zakres robót do wykonania przez wg załącznika nr 4 do umowy Nr 1. Wykonawca wyraża zgodę na przekazanie przyszłej wierzytelności w kwocie 2 przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego Gdańsku, ul. Sucha 12, Gdańsk, (Zamawiający) bezpośrednio na rzecz Podwykonawcy, tj. w kwocie zł brutto (słownie: złotych brutto) na konto w 2. Wymagalna należność zostanie uregulowana po odbiorze robót określonych w 1 jeśli nie posiadają wad i podpisaniu protokołu odbioru częściowego/końcowego* przez Zamawiającego oraz wystawieniu faktur/y* przez wykonawcę. 3. Różnicę między kwotą wynikającą z umowy między Zamawiającym a Wykonawcą/ Wykonawcą a Podwykonawcą* za dany etap* a kwotą wpłaconą na rachunek Podwykonawcy Zamawiający będzie wpłacał na rachunek Wykonawcy W sprawach nieuregulowanych niniejszą umową stosuje się przepisy kodeksu cywilnego. Umowa niniejsza została sporządzona w trzech jednobrzmiących egzemplarzach, które otrzymują: 1. Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, 2. Wykonawca 3. Podwykonawca WYKONAWCA 3 4 PODWYKONAWCA * niepotrzebne skreślić 19

20 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU TERENOWY ODDZIAŁ W REDZIE Reda, ul. Kazimierska 55 tel , tel. fax UPROSZCZONA DOKUMENTACJA PROJEKTOWA na wykonanie robót konserwacyjnych urządzeń melioracji wodnych podstawowych OBIEKT NR 1: Kanał Mrzezino km (6,1 km), konserwacja gruntowna; gmina Puck, powiat pucki (km ,9 km) miasto Reda, powiat wejherowski (km ,2 km) Adres obiektu: miejscowości: miasto Reda, wieś Połchowo, wieś Moście Błota gmina: miasto Reda, gmina Puck powiat: wejherowski, pucki województwo: pomorskie Nazwy i kody robót budowlanych wg CPV: Roboty w zakresie ochrony przeciwpowodziowej Nazwa i adres zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk Spis zawartości dokumentacji projektowej: 1. Opis kwalifikacyjny 2. Opis techniczny 3. Specyfikacja techniczna wykonania i odbioru robót 4. Przedmiar robót 5. Plan sytuacyjny w skali 1 : Sporządził: STARSZY INSPEKTOR ds. eksploatacji Andrzej Majkut Sprawdził: SPECJALISTA ds. eksploatacji Zbigniew Walkowski Reda, dnia r. Z A T W I E R D Z A M KIEROWNIK TERENOWEGO ODDZIAŁU W REDZIE mgr inż. Eugeniusz Miotke 20

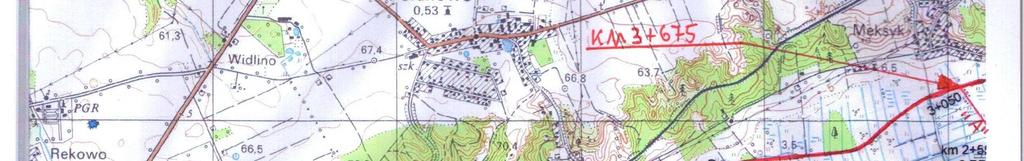

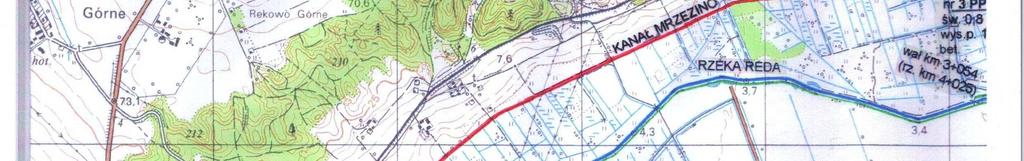

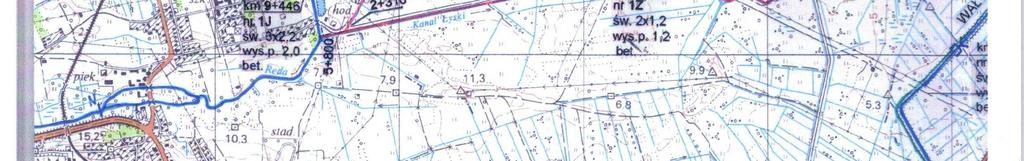

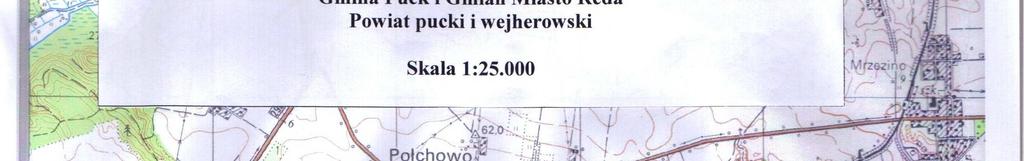

21 OPIS KWALIFIKACYJNY DOTYCZĄCY KONSERWACJI KANAŁU Kanał Mrzezino km (6,1 km)-konserwacja gruntowna; gmina Puck, powiat pucki (km ,9 km) miasto Reda, powiat wejherowski (km ,2 km) długość całkowita 10,2 km długość kanału objętego konserwacją 6,1 km zakres robót: 1. ROBOTY PRZYGOTOWAWCZE Km (4875 mb - obydwie skarpy kanału) Wykoszenie ręczne porostów gęstych twardych ze skarp kanału. Ogółem 4875 m, Szerokość pasa koszenia 2 x 2,0m = 4 m Powierzchnia koszenia: 4875 m x 2m x 2 = m Km (700 mb obydwie skarpy kanału) Wykoszenie ręczne porostów gęstych twardych ze skarp kanału. Ogółem 700 m, Szerokość pasa koszenia 2 x 4m = 8 m Powierzchnia koszenia: 700m x 4m x 2= m Km (505 mb - obydwie skarpy kanału) Wykoszenie ręczne porostów gęstych twardych ze skarp kanału. Ogółem 505 m, Szerokość pasa koszenia 2 x 3,0 m = 6 m Powierzchnia koszenia: 505 m x 3,0m x 2 = m 2 21 m m m Km Ręczne ścinanie i karczowanie krzaków i podszycia gęstych. Ogółem = 2000 m 2 ha 0, km Wywóz gałęzi na odl. do 2 km. Wywóz krzewów po wycince krzewy porost gęst 3000 szt/ha tj na 2000 m2 = 600 szt x 0,04 mp jeden krzew 600 szt. x 0,04 mp = 24 m 3 2. ROBOTY ZIEMNE km ; ; (5930 m) Wykopy rowów i kanałów melioracyjnych, oraz wykopy przy regulacji rzek wykonywane koparkami podsiębiernymi o poj. łyżki 0,25 m 3. Objętość wykopu na 1 m rowu, rzeki lub kanału do 1,5 m 3 na odkład. Mechaniczne odmulenie kanału Grunt kat. I-II. Ogółem 5980 m. Średnia szerokość dna cieku do 1,6 m, Średnia wysokość warstwy namułu: 0,9 m Σ = 5930m x 0,9m x 1,6m = 8.539,2 m km ; ; (5930 m) Rozplantowanie spycharką gąsienicową 55 kw (75 KM) ziemi wydobytej z wykopów liniowych, leżacej wzdłuż krawędzi w ilości do 1 m 3 na długości 1 m wykopu, grunt kat. I-IV, Mechaniczne rozplantowanie uprzednio wydobytego urobku Σ = 8.539,2 m km _150; (150 m) Wykopy ręczne rowów i kanałów melioracyjnych o głębokości 1,0 m, nach. skarp 1:1; 1:1,5; 1:2, szer. dna do 1,6 m, grunt kat. III. Ręczne odmulenie kanału Ogółem 150 m, Średnia szerokość dna cieku 1,6 m, Średnia wysokość warstwy namułu: 0,9 m Σ = 150 m x 0,9 m x 1,6 m = 216 m km _150; (150 m) Rozplantowanie ręczne 1 m 3 ziemi wydobytej z wykopów, leżacej na długości 1 m wzdłuż krawędzi wykopu, grunt. kat. I-II. m m 3 85, m 3 85, m 3 2, m 3 2,16

22 Ręczne rozplantowanie uprzednio wydobytego namułu. Σ = 216 m Km Oczyszczenie z namułu przepustów rurowych o średnicy 0,8 m, Głębokość zamulenia przewodu do wysokości 1/2 średnicy. Długość 40,0 m Σ = 40,0 m 3. ROBOTY PORZĄDKOWE Km (6080 mb) Oczyszczenie i uprzątnięcie terenu z drobnych gałęzi, korzeni, kory bez wrzosu po usuwaniu krzewów, z wywiezieniem. Oczyszczenie terenu z pozostałości po odmuleniu cieków, wycince krzewów oraz karczowaniu drzew, z drobnych nieczystości tj. patyki, kamienie, folie, butelki plastikowe, szkło z wywiezieniem na długości łącznej 6080 mb pasem ok. 2,0 m. Σ = 6080 m x 2 m = m 2 m 40,0 m Termin wykonania robót: r. Sporządził: STARSZY INSPEKTOR ds. eksploatacji Andrzej Majkut Sprawdził: SPECJALISTA ds. eksploatacji Zbigniew Walkowski Z A T W I E R D Z A M: KIEROWNIK TERENOWEGO ODDZIAŁU W REDZIE mgr inż. Eugeniusz Miotke Reda, dnia r. 22

23 OPIS TECHNICZNY do uproszczonej dokumentacji projektowej na wykonanie konserwacji gruntownej kanału OBIEKT NR1: Kanał Mrzezino km (6,1 km)-konserwacja gruntowna; gmina Puck, pow. pucki (km ,9 km) miasto Reda, pow. wejherowski (km ,2 km) GMINA: gmina Puck i Gmina Miasto Reda POWIAT: pucki i wejherowski I. WIADOMOŚCI WSTĘPNE Uproszczona dokumentacja projektowa na wykonanie robót budowlanych p.n. Kanał Mrzezino km (6,1 km) - konserwacja gruntowna, gmina Puck, pow. pucki (km ,9 km), miasto Reda, pow. wejherowski (km ,2 km) została opracowana przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku Terenowy Oddział w Redzie w celu wykonania na jej podstawie w roku 2012 konserwacji gruntownej ww. odcinka kanału. Z uwagi na to, że niniejsza dokumentacja służyć będzie wykonaniu robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę, dokumentację opracowano zgodnie z 3 i 4 ust. 2 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202 z 2004 r. poz. 2072). Roboty objęte niniejszą dokumentacją planowane są do zrealizowania w wyniku postępowania przeprowadzonego przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk, o udzielenie zamówienia publicznego w trybie przetargu nieograniczonego. Dokumentację opracowano w oparciu o następujące materiały: - dane ewidencyjne - protokoły z przeglądów: wiosennego i jesiennego śródlądowych wód powierzchniowych II. istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz urządzeń melioracji wodnych podstawowych na terenie gminy Puck i miasta Redy. POŁOŻENIE OBIEKTU Obiekt położony jest na terenie gminy Puck, na terenie wsi Moście Błota i Połchowo oraz na terenie miasta Redy, na obiekcie melioracyjnym Moście Błota. Swoje ujście kanał ma do Zatoki Puckiej. III. WYKONAWSTWO ROBÓT W ramach robót przygotowawczych należy okosić obydwie skarpy kanału w km , dokonać usunięcia rosnących lokalnie krzewów porastających skarpy, należy wywieźć gałęzie pozostałe z wycinki oraz oczyścić teren z pozostałości po wycince. 23

24 W ramach robót ziemnych przewiduje się odmulenie dna kanału za pomocą koparki o pojemności łyżki 0,25 m3 z wydobyciem namułu i rozłożeniem go na odkładzie wraz z rozplantowaniem wydobytego urobku lub ręcznie (wyznaczone odcinki). Prace odmuleniowe należy rozpocząć od dolnego odcinka (km 3+675). IV. CHARAKTERYSTYKA OBIEKTU Kanał Mrzezino, jest głównym kanałem nawadniającym i odwadniającym grunty orne i użytki zielone części obiektu Moście Błota (miasto Reda i gmina Puck). V. ROZWIĄZANIE PROJEKTOWE Niniejsza dokumentacja projektowa przewiduje wykonanie okoszenia skarp, usunięcie krzewów, odmulenie dna wraz z rozplantowaniem wydobytego urobku oraz odmulenie przepustów. Przewiduje się wykonanie konserwacji gruntownej na ogólnej długości 6,1 km zgodnie z ustalonym obmiarem robót: 1. Wykoszenie porostów ze skarp i poboczy, porost gęsty twardy m2 2. Ręczne ścinanie i karczowanie krzewów i podszycia gęstych 0,2 ha 3. Ścinanie drzew piłą mech o średnicy cm 10 szt. 3. Wywóz gałęzi na odl do 2 km 24 m 3 4. Mech. odmulenie kanału koparką podsiębierną 8.539,2 m 3 Objętość wykopów do 1,5m 3 /1mb. Grunt kat. I-II 5. Mechaniczne rozplantowanie urobku wydobytego z cieku koparką 55 kw (75 KM) 8.539,2 m 3 6. Ręczne odmulenie kanału 216 m 3 7. Ręczne rozplantowanie wydobytego urobku 216 m 3 8. Ręczne oczyszczenie z namułu przepustów rurowych φ 0,8 m, o łącznej długości 70 mb. Zamulenie przewodu do 2/3 średnicy 40 m 9. Oczyszczenie i uprzątnięcie terenu z pozostałości po usunięciu krzewów oraz robotach ziemnych, Ogółem 6080 mb 6080 m x 2,0 m = m m2 VI. TERMINY REALIZACJI I KOLEJNOŚĆ ROBÓT Konserwację cieku objętego przedmiarem robót należy wykonać do końca listopada 2012 r. o szczegółowym terminie wykonania prac konserwacyjnych na poszczególnych odcinkach będzie decydować inspektor nadzoru inwestorskiego. Sporządził: STARSZY INSPEKTOR ds. eksploatacji Andrzej Majkut Reda, r. 24

25 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU TERENOWY ODDZIAŁ W REDZIE Reda, ul. Kazimierska 55 tel , tel. fax SPECYFIKACJA TECHNICZNA do przedmiaru na wykonanie robót konserwacyjnych urządzenia melioracji wodnych podstawowych KONSERWACJA GRUNTOWNA kanał 6,1 km OBIEKT NR 1: Kanał Mrzezino km (6,1 km)-konserwacja gruntowna; gmina Puck, pow. pucki (km ,9 km) miasto Reda, pow. wejherowski (km ,2 km) GMINA: POWIAT: KOD ROBÓT: INWESTOR: gmina Puck, gmina miasto Reda pucki i wejherowski Roboty w zakresie ochrony przeciwpowodziowej ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU Sporządził: Sprawdził: STARSZY INSPEKTOR ds. eksploatacji Andrzej Majkut SPECJALISTA ds. eksploatacji Zbigniew Walkowski ZATWIERDZAM: KIEROWNIK TERENOWEGO ODDZIAŁU W REDZIE mgr inż. Eugeniusz Miotke Reda, dnia r. 25

26 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. Wymagania ogólne 2. Szczegółowa specyfikacja techniczna 26

27 WYMAGANIA OGÓLNE 27

28 STOSOWANE SKRÓTY: 1. K - Roboty konserwacyjne 2. UDP - Uproszczona Dokumentacja Techniczna 3. OST - Ogólna Specyfikacja Techniczna 4. SST - Szczegółowa Specyfikacja Techniczna 5. BIOZ - Informacja dotycząca bezpieczeństwa i ochrony zdrowia 6. BHP - Bezpieczeństwo i Higiena Pracy 7. BN - Branżowa Norma 8. PN - Polska Norma K WYMAGANIA OGÓLNE 1. WSTĘP Nazwa zamówienia. Kanał Mrzezino km (6,1 km) - konserwacja gruntowna; gmina Puck, pow. pucki (km ,9 km), miasto Reda, pow. wejherowski (km ,2 km) gmina: gmina Puck, gmina Miasto Reda powiat pucki i wejherowski 1.2. Przedmiot robót budowlanych. Przedmiotem zamówienia jest wykonanie konserwacji Kanału Mrzezino w km , polegającej na wykoszeniu porostów, usunięciu krzewów, odmuleniu dna oraz odmuleniu przepustów Nazwa i kod robót. Roboty w zakresie ochrony przeciwpowodziowej CPV Zakres robót budowlanych. Lp. Nr obiektu Nazwa obiektu, rodzaj robót, lokalizacja 1 1 Kanał Mrzezino km (6,1 km)-konserwacja gruntowna; gmina Puck, powiat pucki (km ,9 km), miasto Reda, powiat wejherowski (km ,2 km) Rozmiar (km) 6,1 1.5 Określenia podstawowe. Użyte w ST wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Ciek naturalny rozumie się przez to rzeki, strumienie oraz inne wody płynące w sposób ciągły lub okresowy, naturalnymi korytami. 28

29 Kanał rozumie się przez to sztuczne koryta prowadzące wodę w sposób ciągły lub okresowy, o szerokości dna co najmniej 1,5 m przy ich ujściu lub ujęciu Przepust budowla komunikacyjna w formie zamkniętej konstrukcji, służąca do przepływu wody w ciekach naturalnych i kanałach, pod nasypem korpusu drogowego lub obwałowania Dziennik Budowy dziennik, wydany przez Zamawiającego w formie uproszczonej, stanowiący urzędowy dokument z zapisem przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonywania robót Kierownik budowy osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i występowania w jego imieniu w sprawach realizacji obiektu Inspektor nadzoru osoba wyznaczona przez Zamawiającego, upoważniona do nadzorowania robót i występowania w jego imieniu w sprawach realizacji obiektu Niweleta koryta dna i korony wymagana rzędna dna koryta cieku naturalnego, kanału i wału przeciwpowodziowego Linia brzegu wyraźna krawędź brzegu naturalnego lub kanału. 2. INFORMACJA O TERENIE BUDOWY 2.1. Organizacja robót budowlanych. Wykonawca przystępuje do wykonania umownego zakresu prac po otrzymaniu dokumentacji projektowej, specyfikacji warunków technicznych wykonania robót oraz przekazaniu placu budowy. Do Wykonawcy należy właściwe zabezpieczenie i oznakowanie terenu budowy na czas trwania realizacji obiektu aż do zakończenia i odbioru ostatecznego robót. Koszt zabezpieczenia i oznakowania terenu budowy włączony jest w cenę umowną. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt. O fakcie przystąpienia do robót Wykonawca powiadomi Zamawiającego oraz zainteresowane osoby trzecie Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W sposób szczególny będzie miał wzgląd na zabezpieczenie przed: 29

30 - zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi, - możliwością powstania pożaru, - trwałym zniszczeniem gniazd i lęgowisk ptaków, - zdewastowaniem naturalnych tarlisk ryb w miejscu ujść rzek i kanałów do jezior i naturalnych zbiorników wodnych Bezpieczeństwo i higiena pracy. Podczas realizacji robót Wykonawca będzie bezwzględnie przestrzegał wszelkich, obowiązujących przepisów dotyczących bezpieczeństwa i higieny pracy stosowanych przy poszczególnych rodzajach robót konserwacyjnych objętych zakresem umownym, a w szczególności: Prace konserwacyjno melioracyjne mogą być wykonywane tylko przez osoby, które są zdrowe (posiadają aktualne badania lekarskie, dopuszczające do wykonywania ciężkich prac fizycznych, przeszły przeszkolenie na stanowisku pracy w zakresie BHP przestrzegającym przed urazami (skaleczenie kosą, łopatą), informującym o przebywaniu w bezpiecznej odległości od zasięgu roboczego ramienia kosiarek, koparek itp., niebezpieczeństwem utonięcia w miejscu występowania w dnie cieków naturalnych i kanałów grząskich bagien oraz zagrożenia ukąszeń ze strony jadowitych gadów lub owadów Prace na danym stanowisku muszą być wykonywane przez minimum dwie osoby będące w zasięgu wzrokowym Zabrania się manipulowania przy znalezionych niewypałach, a o ich znalezieniu należy niezwłocznie powiadomić najbliższy posterunek policji, zabezpieczywszy uprzednio znalezisko w sposób wyraźnie widoczny Zabrania się przeskakiwania przez cieki naturalne i kanały, posługując się sprzętem takim jak łaty, tyczki czy statywy Pracownicy muszą pracować w odpowiednim oddaleniu od siebie (min. 3,0 m), oddalając niebezpieczeństwo wzajemnego ranienia ostrymi narzędziami (kosy, widły, szpadle, łopaty) W terenach silnie zabagnionych, gdzie istnieje niebezpieczeństwo ugrzęźnięcia, należy zachować szczególną ostrożność. Pracownicy często według potrzeb powinni tyczkami sprawdzać nośność gruntu Pracownicy pracujący w terenie bezwzględnie powinni być wyposażeni w kompletną apteczkę. Wskazane jest wyposażenie w sprawny telefon komórkowy Przy ścinaniu drzew pilarkę spalinową mogą obsługiwać wyłącznie osoby po odpowiednich przeszkoleniach, posiadający wymagane pisemne zezwolenie. 30

31 3. Wymagania związane z realizacją obiektu 3.1. Wymagania ogólne. Wykonawca przystępując do realizacji projektowanych prac konserwacyjnych w zakresie ochrony przeciwpowodziowej, winien zapoznać się z warunkami występującymi w terenie, określić zasady prowadzenia prac uwzględniające zastosowanie obowiązujących przepisów, norm państwowych i branżowych oraz szczegółowych warunków technicznych wykonania i odbioru robót. Podczas wykonywania robót należy bezwzględnie przestrzegać obowiązujące przepisy BHP i przeciwpożarowe. W przypadkach występowania ogrodzeń zlokalizowanych przy skarpach cieku, roboty należy wykonać ręcznie nie powodując uszkodzeń ogrodzeń, lub zdemontować i ponownie zamontować ogrodzenia po zakończeniu prac konserwacyjnych. Z chwilą przejęcia terenu budowy wykonawca zabezpieczy teren budowy wraz ze znajdującymi się na nim obiektami budowlanymi, urządzeniami technicznymi oraz podlegającymi ochronie elementami środowiska przyrodniczego Wymagania dotyczące sprzętu i maszyn zalecanych do wykonania robót. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy, gwarantujący zachowanie przewidzianej technologii robót w przedmiarze robót zawartym w uproszczonej dokumentacji projektowej (UDP). Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być sprawny technicznie. Jego praca gwarantuje zachowanie norm ochrony środowiska. Mechaniczne odmulenie dna cieku należy wykonać koparkami podsiębiernymi. Plantowanie wydobytego urobku należy wykonać sposobem mechanicznym i częściowo ręcznym przy użyciu łopat i haków. Ręczne koszenie porostów należy wykonać za pomocą kos lub kosiarek spalinowych. Do wycinki przeznaczone są krzewy rosnące w skarpach i brzegach Kanału Mrzezino, uniemożliwiające pracę sprzętu mechanicznego. Oczyszczenie terenu z pozostałości po wycince polegać będzie na załadowaniu gałęzi na środki transportowe (ciągnik z przyczepą) i wywiezienie poza teren budowy. Ścinanie krzewów i drzew przewiduje się ręcznie przy użyciu sprzętu podstawowego tj. siekier, łopat itp. oraz mechanicznie przy pomocy pił mechanicznych. 31

32 3.3. Wymagania dotyczące wykonania robót budowlanych Przekazanie terenu budowy odbywa się w terenie, specjalnym Protokołem przekazania terenu i placu budowy, po dokonaniu wpisu do dziennika budowy kierownika budowy i inspektora nadzoru o podjęciu przez nich obowiązków Dokumentacja projektowa zostaje przekazana wykonawcy na czas trwania budowy, po ogłoszeniu wyników przetargu, przeprowadzonego zgodnie z przepisami wynikającymi z ustawy z dnia r. Prawo zamówień publicznych (tekst jednolity Dz. U. z 2010 r. nr 113 poz. 759) i zawarciu umowy o wykonanie robót Warunki wykonania projektowanych robót budowlanych wynikają z niniejszej specyfikacji technicznej oraz z obowiązujących norm państwowych i branżowych Podczas prowadzenia robót winne być przestrzegane przepisy przeciwpożarowe oraz bezpieczeństwa i higieny pracy w zakresie budownictwa, określone obowiązującymi przepisami Roboty szczegółowe związane są z obowiązkiem utrzymania cieków odprowadzających wody powierzchniowe. W ramach powyższego planuje się wykonanie: - konserwacji bieżącej obejmującej wykoszenie porostów i usunięcie krzaków rosnących w dnie i na skarpach kanału, - konserwacji gruntownej obejmującej odmulenie dna kanału. Szczegółowe zakresy robót są określone w przedmiarze robót. Wykonanie zakresu prac konserwacyjnych wymienionego w - Zakresie rzeczowym robót należy zgłosić do odbioru robót zanikowych. Wysokość porostu na skarpach cieków w dniu odbioru robót zanikających winna wynosić max. 5 cm. W ramach robót okoszeniowych planuje się wykonanie mechanicznego okoszenia skarp kanału oraz w miejscach gdzie nie ma możliwości wjazdu sprzętu mechanicznego - okoszenie ręczne. W ramach odmulenia należy dokonać usunięcia z dna kanału właściwej warstwy namułu oraz rozplantowania wydobytego urobku, zgodnie z zakresem określonym w przedmiarze robót. 4. Opis działań związanych z kontrolą robót Kontrola jakości robót Kontrola jakości wykonanych robót będzie polegała na sprawdzeniu szerokości, długości i wysokości wykonanego okoszenia, długości i warstwy wykonanego odmulenia oraz właściwości rozplantowania urobku. 32

33 Wynik kontroli każdorazowo będzie zapisany w dzienniku budowy Wymagane dokumenty budowy - dziennik budowy, zabezpieczony, przechowywany i prowadzony zgodnie z Rozporządzeniem Ministra Infrastruktury z r., - protokół przekazania terenu budowy, - oświadczenia dotyczące podjęcia obowiązków prowadzenia robót przez kierownika budowy i inspektora nadzoru Warunki techniczne przedmiarowania robót. Jednostką przedmiarową jest jednostka obmiaru projektowanego zakresu robót wynikająca z Przedmiaru robót. Jednostkami obmiarowymi są dla poszczególnych rodzajów robót: - wykoszenie porostów - 1 m2 - ścinanie i karczowanie krzaków - 1 ha - oczyszczenie po wycince i wywóz pozostałości - 1 m3 - odmulenie kanału koparką podsiębierną - 1 m3 - rozplantowanie urobku spycharką gąsienicową - 1 m3 - odmulenie kanału koparko-odmularką -1 mb - plantowanie urobku po koparko-odmularce -1 mb - wykonanie różnych konstrukcji drewnianych - 1 m3 - układanie z płyt drogowych czasowych dróg i placów - 1 m2 5. Odbiór robót budowlanych Odbiory częściowe i końcowy robót będą prowadzone przez inspektora na nadzoru inwestorskiego na wniosek kierownika budowy, potwierdzone wpisem do dziennika budowy. Po wykonaniu zakresu prac objętego umową, kierownik budowy zgłosi obiekt do odbioru końcowego wpisem do dziennika budowy oraz zawiadomi Zamawiającego pisemnie o gotowości przedmiotu umowy do odbioru. Potwierdzenie tego wpisu lub brak ustosunkowania się przez Zamawiającego w terminie 14 dni od daty złożenia pisemnego zawiadomienia oznaczać będzie osiągnięcie gotowości przedmiotu umowy do odbioru w dacie złożenia pisemnego zawiadomienia do Zamawiającego. Zamawiający wyznaczy termin i rozpoczęcie odbioru przedmiotu umowy w ciągu 14 dni od daty zawiadomienia go o osiągnięciu gotowości do odbioru, zawiadamiając o tym Wykonawcę. Z czynności odbioru będzie spisany protokół zawierający wszelkie ustalenia dokonane w toku odbioru. 6. Operat powykonawczy Każdorazowo zakończenie realizacji przedmiotu umowy winno być zakończone sporządzeniem Operatu powykonawczego użytego do odbioru końcowego. W ramach operatu winny być załączone n/w dokumenty: 33

34 - protokół z odbioru, - zestawienie wykonanych robót zał.1, - zbiorcze zestawienie zał. 2 - dokumentacja techniczna, - dziennik budowy, - protokół przekazania terenu i placu budowy, - zgłoszenie wykonanych robót. Operat zostanie opatrzony klauzulą Użyto do odbioru końcowego, Reda, dnia Przepisy związane - ustawa z dnia 18 lipca 2001 r. Prawo wodne (Dz. U. z dnia 9 lutego 2012 r., poz. 145 tekst jednolity) - ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2010 r. Nr 243, poz z póź. zm.), - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, (Dz. U. Nr 120 z 2003 r. poz z póź. zm.), - Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki tablicy informacyjnej oraz ogłoszenia zawierającego dane bezpieczeństwa pracy i ochrony zdrowia, - ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881), - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. nr 202 poz informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, (Dz. U. Nr 120 z 2003 r. poz z póź. zm.), - ustawa o ochronie przyrody z dnia 16 kwietnia 2004 r. (Dz. U. nr 92 z dnia 30 kwietnia 2004 r., poz. 880), - przepisy prawa miejscowego dotyczące gatunków i obszarów chronionych. 34

35 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 35

36 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA K-01 ROBOTY PRZYGOTOWAWCZE K PRACE WYCINKOWE K Wycinka krzewów jest zakresem prac do których Wykonawca przystępuje w pierwszej kolejności. Sposób usunięcia krzaków, miejsce i zakres prac określono w UDP. Wyznaczenia prac dokonuje Kierownik budowy przy udziale Inspektora Nadzoru poprzez dokonanie wpisu do dziennika budowy. Wycięte krzaki należy ułożyć w stosy i przygotować do wywozu poza teren budowy. Uporządkowanie stosów określa UDT. Jakiekolwiek odstępstwa wymagają uzyskania zezwolenia ze strony Zamawiającego. Przy pracy należy zachować szczególne bezpieczeństwo, które zostało opisane w OST pkt.3. (SST ) K-02 KONSERWACJA BIEŻĄCA K WYKOSZENIE POROSTÓW K Wykaszanie porostów z powierzchni skarp i dna cieku jest zabiegiem cyklicznym. Zakres robót okoszeniowych został podany w przedmiarze robót. Wykoszenie porostów przewidziano sposobem ręcznym. Dopuszcza się wykonanie koszeń sposobem mechanicznym. Przy wykonywaniu niniejszych prac należy zachować środki ostrożności opisane w OST pkt. 3. (SST ) K-03 KONSERWACJA GRUNTOWNA K ROBOTY ZIEMNE K K K Usunięcie namułu z koryta cieku Wykopy kanałów melioracyjnych należy wykonać koparką podsiębierną oraz ręcznie z wydobyciem namułu i złożeniem go na odkładzie. Wykop następuje spod wody na głębokości do 0,5-1,0 m. Roboty ziemne należy wykonać zgodnie z obowiązującymi normami i przepisami, w szczególności z zakresu BHP. (SST , ) Plantowanie wydobytego namułu należy wykonać spycharką gąsienicową a po odmuleniu ręcznym - ręcznie. Warstwa rozplantowanego urobku nie może przekraczać 20 cm. Przy wykonywaniu prac sprzętem mechanicznym obowiązują stosowne przepisy BHP obowiązujące w tym zakresie robót. (SST , ) Ręczne oczyszczenie z namułu przepustów rurowych. Przy wykonywaniu niniejszych prac należy zachować środki ostrożności opisane w OST pkt. 3 (SST 1.2.5) 36

37 K-04 ROBOTY PORZĄDKOWE K Oczyszczenie terenu z pozostałości po wycięciu krzaków i robotach ziemnych polega na załadowaniu zebranych w stosy pozostałości na przyczepy lub środki transportowe i wywiezienie ich poza teren budowy na odległość do 2,0 km. Miejsce składowania pozostałości zostanie wskazane przez Inspektora nadzoru w odległości nie większej niż 2,0 km od miejsca wycinki. (SST ) Opracował: Andrzej Majkut Starszy inspektor ds. eksploatacji Reda, r. 37

38 KARTA TYTUŁOWA PRZEDMIARU ROBÓT 1. Nazwa robót wg Zamawiającego : Kanał Mrzezino km (6,1 km)-konserwacja gruntowna gmina Puck, pow. pucki (km ,9 km) miasto Reda, pow. wejherowski (km ,2 km) gmina Puck, gmina Miasto Reda powiat pucki i wejherowski 2. Nazwy i kody robót budowlanych wg Wspólnego Słownika Zamówień : Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu : gmina Puck powiat pucki, gmina Miasto Reda,powiat wejherowski 3. Nazwa i adres Zamawiającego : Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk 4. Data opracowania przedmiaru : r. /data/ /Podpis i pieczęć Wykonawcy / 38

39 SPIS DZIAŁÓW PRZEDMIARU ROBÓT Dział 1. Konserwacja gruntowna 6,1 km ( kod CPV) Rozdział 1.1 Konserwacja gruntowna 39

40 TABELA PRZEDMIARU ROBÓT (pieczęć Zamawiającego) OBIEKT NR 1: Kanał Mrzezino km (6,1 km)-konserwacja gruntowna gmina Puck, pow. pucki (km ,9 km) miasto Reda, pow. wejherowski (km ,2 km) Lp. Kod pozycji przedmiaru Numer spec. techniczn ej Nazwa, opis, obliczanie ilości Jedn. Ilość jedn Dział 1 konserwacja gruntowna 6,1 km Rozdział 1.1 Konserwacja gruntowna kanałów SST Km (4875 mb - obydwie skarpy kanału) Wykoszenie ręczne porostów gęstych twardych ze skarp kanału. Ogółem 4875 m, Szerokość pasa koszenia 2 x 2,0m = 4 m Powierzchnia koszenia: 4875 m x 2m x 2 = m SST Km (700 mb obydwie skarpy kanału) Wykoszenie ręczne porostów gęstych twardych ze skarp kanału. Ogółem 700 m, Szerokość pasa koszenia 2 x 4m = 8 m Powierzchnia koszenia: 700m x 4m x 2= m SST Km (505 mb - obydwie skarpy kanału) Wykoszenie ręczne porostów gęstych twardych ze skarp kanału. Ogółem 505 m, Szerokość pasa koszenia 2 x 3,0 m = 6 m Powierzchnia koszenia: 505 m x 3,0m x 2 = m SST Km Ręczne ścinanie i karczowanie krzaków i podszycia gęstych. Ogółem = 2000 m SST km Wywóz gałęzi na odl. do 2 km. Wywóz krzewów po wycince krzewy porost gęstość 3000 szt./ha tj. na 2000 m2 = 600 szt. x 0,04 mp jeden krzew 40 m m m ha 0,2 m 3 24 Uwagi

41 600 szt. x 0,04 mp = 24 m SST km ; ; (5930 m) Wykopy rowów i kanałów melioracyjnych, oraz wykopy przy regulacji rzek wykonywane koparkami podsiębiernymi o poj. łyżki 0,25 m 3. Objętość wykopu na 1 m rowu, rzeki lub kanału do 1,5 m 3 na odkład. Mechaniczne odmulenie kanału Grunt kat. I-II. Ogółem 5980 m. Średnia szerokość dna cieku do 1,6 m, Średnia wysokość warstwy namułu: 0,9 m Σ = 5930m x 0,9m x 1,6m = 8.539,2 m SST km ; ; (5930 m) Rozplantowanie spycharką gąsienicową 55 kw (75 KM) ziemi wydobytej z wykopów liniowych, leżącej wzdłuż krawędzi w ilości do 1 m 3 na długości 1 m wykopu, grunt kat. I-IV, Mechaniczne rozplantowanie uprzednio wydobytego urobku Σ = 8.539,2 m SST km ; (150 m) Wykopy ręczne rowów i kanałów melioracyjnych o głębokości 1,0 m, nach. skarp 1:1; 1:1,5; 1:2, szer. dna do 1,6 m, grunt kat. III. Ręczne odmulenie kanału Ogółem 150 m, Średnia szerokość dna cieku 1,6 m, Średnia wysokość warstwy namułu: 0,9 m Σ=150 m x 0,9m x 1,6 m=216 m SST km _150; (150 m) Rozplantowanie ręczne 1 m 3 ziemi wydobytej z wykopów, leżącej na długości 1 m wzdłuż krawędzi wykopu, grunt. kat. I-II Ręczne rozplantowanie uprzednio wydobytego namułu. Σ = 216 m SST Km Oczyszczenie z namułu przepustów rurowych o średnicy 0,8 m, Głębokość zamulenia przewodu do wysokości 1/2 średnicy. 100 m 3 85, m 3 85, m 3 2, m 3 2,16 m 40,0 41

42 Długość 40,0 m Σ = 40,0 m SST Km (6080 mb) Oczyszczenie i uprzątnięcie terenu z drobnych gałęzi, korzeni, kory bez wrzosu po usuwaniu krzewów, z wywiezieniem. Oczyszczenie terenu z pozostałości po odmuleniu cieków, wycince krzewów oraz karczowaniu drzew, z drobnych nieczystości tj. patyki, kamienie, folie, butelki plastikowe, szkło z wywiezieniem na długości łącznej 6080 mb pasem ok. 2,0m. Σ = 6080 m x 2 m = m 2 m Data /Pieczęć i podpis Zamawiającego 42

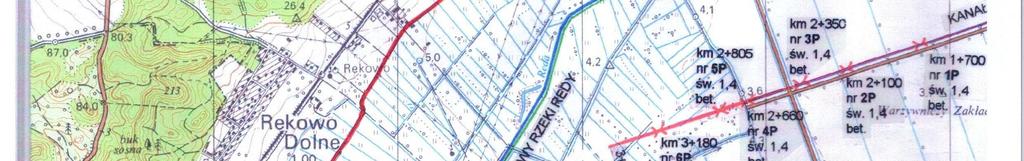

43 43

44 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU TERENOWY ODDZIAŁ W REDZIE Reda, ul. Kazimierska 55 tel , tel. fax UPROSZCZONA DOKUMENTACJA PROJEKTOWA na wykonanie robót konserwacyjnych na śródlądowych wodach powierzchniowych i urządzeniach melioracji wodnych podstawowych OBIEKT Nr 2: RZEKA CZARNA WDA km konserwacja gruntowna 4,5 km GMINA: PUCK i KROKOWA, powiat PUCKI Rzeki uregulowane 4,5 km Adres obiektu: miejscowość: Mieroszyno, Parszkowo, Sulicice gmina: Puck i Krokowa powiat pucki województwo pomorskie Nazwy i kody robót budowlanych wg CPV: Roboty w zakresie ochrony przeciwpowodziowej Nazwa i adres zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk Spis zawartości dokumentacji projektowej: 1. Opis kwalifikacyjny 2. Opis techniczny 3. Specyfikacja techniczna wykonania i odbioru robót 4. Zakres rzeczowy robót 5. Przedmiar robót 6. Plan sytuacyjny w skali 1: Sporządził: SPECJALISTA ds. eksploatacji Zbigniew Walkowski Sprawdził: STARSZY INSPEKTOR ds. eksploatacji Adam Boniaszczuk Z A T W I E R D Z A M KIEROWNIK TERENOWEGO ODDZIAŁU W REDZIE mgr inż. Eugeniusz Miotke Reda, dnia r. 44

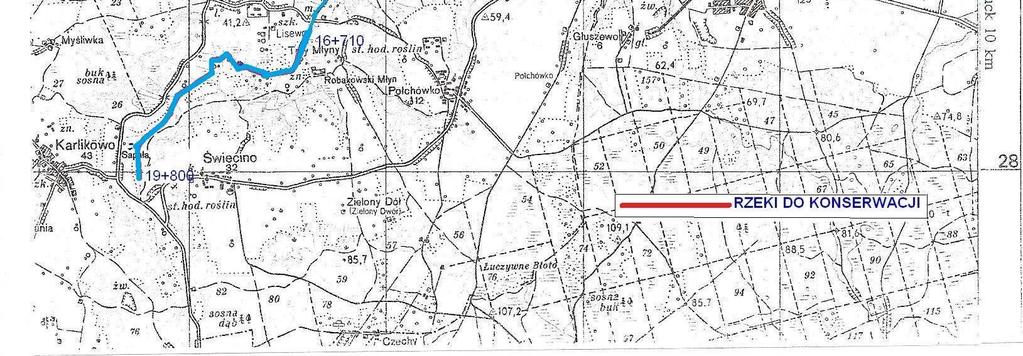

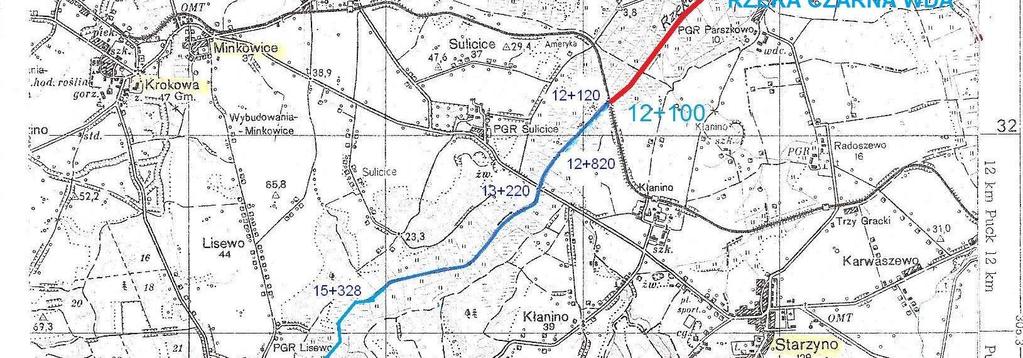

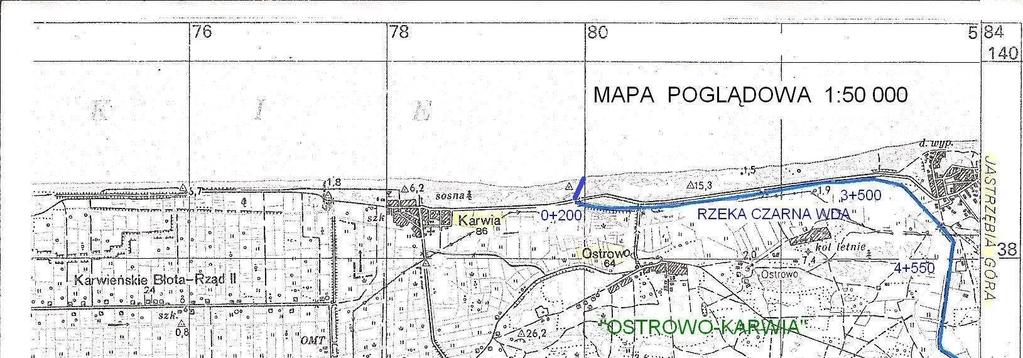

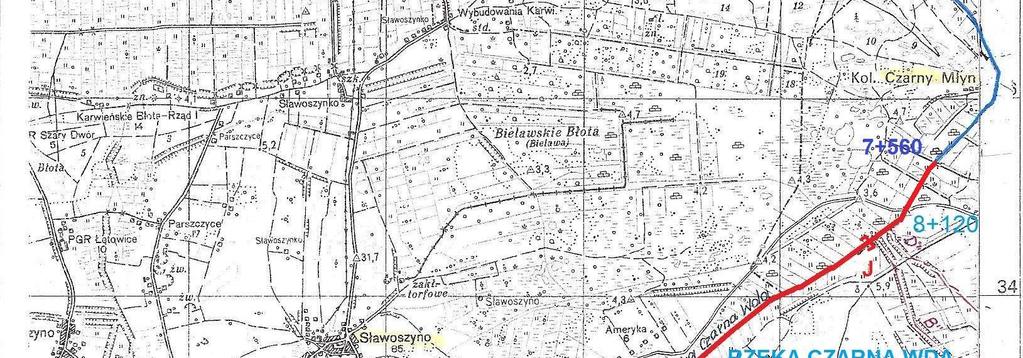

45 OPIS KWALIFIKACYJNY DOTYCZĄCY KONSERWACJI ŚRÓLĄDOWYCH WÓD POWIERZCHNIOWYCH I URZĄDZEŃ MELIORACJI PODSTAWOWYCH Gmina Krokowa, RZEKA CZARNA WDA km konserwacja gruntowna 4,5 km - gmina Puck i Krokowa, powiat pucki, Długość całkowita: 20,6 km Długość rzek objęta konserwacją: 4,5 km Zakres robót: REMONT SKARPY PRZY JAZIE km Wykonanie palisady m 12,00 2 Transport ziemi m 3 23,80 3 Zasypanie wykopu m 3 23,80 3 Formowanie nasypu m 3 23,80 3 Plantowanie skarp m 2 12,00 4 Darniowanie skarp m 2 9,00 ROBOTY PRZYGOTOWAWCZE 1 Okoszenie skarp ręcznie m ,00 2 Okoszenie skarp mechanicznie m ,00 3 Usunięcie krzaków gęstych 5000 szt./ha ha 0,04 4 Wywożenie gałęzi na odległość 3 km m 3 12,00 ROBOTY ZIEMNE 1 Transport faszyny m 3 52,80 2 Wykonanie materaca faszynowego m 2 132,00 3 Odmulenie koparką zbierakową do 1,5 m 3 /1mb m ,00 4 Odmulenie koparką zbierakową 1,5-3,0 m 3 /1mb m ,30 5 Odmulenie koparką zbierakową 3,0-5,0 m 3 /1mb m 3 312,00 6 Rozplantowanie mechaniczne urobku 1,01-3,00 m ,30 Termin wykonania robót: r. Sporządził: SPECJALISTA ds. eksploatacji Zbigniew Walkowski Sprawdził: STARSZY INSPEKTOR ds. eksploatacji Adam Boniaszczuk Z A T W I E R D Z A M KIEROWNIK TERENOWEGO ODDZIAŁU W REDZIE mgr inż. Eugeniusz Miotke Reda, dnia r. 45

46 6. OPIS TECHNICZNY do uproszczonej dokumentacji projektowej na wykonanie robót konserwacji urządzeń melioracji wodnych podstawowych OBIEKT: RZEKA CZARNA WDA km KONSERWACJA GRUNTOWNA 4,5 km GMINA: POWIAT: PUCK i KROKOWA PUCKI I. WIADOMOŚCI WSTĘPNE Uproszczona dokumentacja projektowa na wykonanie robót budowlanych p.n. Rzeka Czarna Wda km konserwacja gruntowna 4,5 km, gmina Puck i Krokowa, powiat pucki została opracowana przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku Terenowy Oddział w Redzie w celu wykonania na jej podstawie w roku 2012 konserwacji gruntownej ww. rzeki. Z uwagi na to, że niniejsza dokumentacja służyć będzie wykonaniu robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę, dokumentację opracowano zgodnie z 3 i 4 ust. 2 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnoużytkowego (Dz. U. Nr 202 z 2004 r. poz. 2072). Roboty objęte niniejszą dokumentacją planowane są do zrealizowania w wyniku postępowania przeprowadzonego przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk, o udzielenie zamówienia publicznego w trybie przetargu nieograniczonego. Dokumentację opracowano w oparciu o następujące materiały: - dane ewidencyjne - protokoły z przeglądów wiosennego i jesiennego śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz urządzeń melioracji wodnych podstawowych na terenie gminy Puck i Krokowa w 2011 r. - protokoły z przeglądów wiosennego i jesiennego urządzeń osłony przeciwpowodziowej na terenie gminy Puck i Krokowa w 2011 r. II. POŁOŻENIE OBIEKTU Obiekt położony jest na terenie wsi: Mieroszyno gmina Puck oraz Parszkowo i Sulicice gmina Krokowa, powiat pucki, województwo pomorskie. 46

47 III. WYKONAWSTWO ROBÓT Rzeka Czarna Wda - (km ) W ramach robót przygotowawczych należy okosić obie skarpy rzeki na ww. odcinku, dokonać wycinki krzaków porastających skarpy, oraz wywieźć pozostałości po ścinaniu na odległość do 3 km. W ramach robót ziemnych przewiduje się: - odmulenie mechaniczne koparką zbierakową dna rzeki Czarna Wda na odcinku : 6.667,3 m 3, - rozplantowanie mechaniczne wydobytego urobku na całej długości. - wykonanie wyściółki z faszyny luzem grubości 40 cm, szer. 3 m wzdłuż prawej skarpy rzeki w km , gdzie nastąpiło oberwanie się skarpy i jej obsunięcie w nurt rzeki, a następnie złożenie i rozplantowanie wydobytego z koryta rzeki urobku na wyściółce. W ramach robót remontowych jazu w km przewiduje się: - wykonanie palisady - 9,0 mb - uzupełnienie mas ziemnych w skarpie i wyrwie wokół przyczółka jazu - 23,8 m3 - plantowanie skarp nasypu - 12,0 m2 - darniowanie skarp na płask - 9,0 m2 Prace odmuleniowe należy rozpocząć od górnej części odcinka przeznaczonego do konserwacji, aby nie dopuścić do wtórnego zamulenia dna i napływania zanieczyszczeń na odcinek, gdzie zakończono odmulanie dna. IV. CHARAKTERYSTYKA OBIEKTU Przewidziany do konserwacji gruntownej odcinek rzeki Czarna Wda km przebiega w obrębie polderu Parszkowo-Kłanino. Początek stanowi most żelbetowy w km a koniec odcinka wiadukt kolejowy zlokalizowany w km Konserwacja gruntowna przedmiotowego odcinka rzeki Czarna Wda została przeprowadzona ostatnio w roku 1998 w ramach robót konserwacyjnych. Od tego czasu nastąpiło znaczne zamulenie dna, przyczyniające się do corocznych, okresowych wylewów wody, zwłaszcza na terenie wsi Parszkowo. V. ROZWIĄZANIE PROJEKTOWE Niniejsza dokumentacja projektowa przewiduje wykonanie okoszenia skarp, usunięcie krzaków oraz odmulenie dna wraz z rozplantowaniem, wykonania wyściółki z faszyny luzem oraz remontu skarpy przy jazie piętrzącym. Przewiduje się wykonanie konserwacji gruntownej na ogólnej długości 4,5 km zgodnie z ustalonym obmiarem robót: 1. Wykoszenie ręcznie skarp ,0 m 2 2. Wykoszenie mechaniczne skarp ,0 m 2 3. Ręczne ścinanie krzaków i zagajników gęstych 5 000szt./ha - 0,040 ha 4. Wywożenie gałęzi na odległość 3 km - 12,00 m 3 5. Wykonanie materaca faszynowego - 132,00 m 2 47

48 6. Transport faszyny z odl. 10 km - 52,8 m 3 7. Odmulenie dna koparką zbierakową do 1,5 m3/1mb ,0 m 3 8. Odmulenie dna koparką zbierakową 1,5-3,0 m3/1mb ,3 m 3 9. Odmulenie dna koparką zbierakową 3,0-5,0 m3/1mb - 312,0 m Mechaniczne rozplantowanie urobku 1,01-3,12 m3/1mb ,3 m Wykonanie palisady - 12,00 m 12. Transport ziemi - 23,8 m Zasypanie wykopu - 23,8 m Formowanie nasypu - 23,8 m Plantowanie skarp - 12,0 m Darniowanie skarp - 9,0 m 2 48

49 stacja zestawienie zakresu planowanych robót Obliczenie objętości mas ziemnych RZEKA CZARNA WDA km str. 1 odległość między stacjami głębokość przekrój projektowany powierzchnia średnia szer. dna i nachylenie skarp na stacji średnia głębokość 49 przekrój istniejący powierzchnia średnia szerokość na stacji średnia powierzchnia przekroju do obliczenia objętość m m m 2 m 2 m m m 2 m 2 m 2 m ,40 1,92 szer. 8 dna ,40 2,0 m 1, ,06 65,9 nachyl ,45 skarp 2, :2,0 2,50 250, ,55 2, ,12 312, ,65 3, ,97 297, ,50 2, ,35 235, ,45 2, ,20 220, ,45 2, ,20 44, ,45 2, ,45 2, ,20 158, ,45 2, ,35 235, ,50 2, ,50 250, ,50 2, ,94 194, ,30 1, ,25 125, ,40 1, ,31 131, ,50 1, ,40 140, ,45 1, ,30 130, ,45 1, ,40 140, ,50 1, ,50 150, ,50 1, ,50 150, ,50 1, ,50 150, ,50 1, ,40 140, ,45 1, ,30 130, ,45 1, ,40 140, ,50 1,50

50 9+700 stacja 100 1,50 150, ,50 1,50 1,40 140,00 Obliczenie objętości mas ziemnych odległość między stacjami głębokość RZEKA CZARNA WDA km str. 2 przekrój projektowany powierzchnia średnia szer. dna i nachylenie skarp na stacji średnia głębokość przekrój istniejący powierzchnia średnia szerokość na stacji średnia powierzchnia przekroju do obliczenia objętość m m m 2 m 2 m m m 2 m 2 m 2 m 3 szer ,45 1,30 dna 100 2,0 m 1,30 130, ,45 1, nachyl. 1,72 172,0 skarp ,65 1:2,0 2, ,03 203, ,60 1, ,71 171, ,50 1, ,21 121,0 szer ,40 0,92 dna 100 1,5 m 0,92 92, ,40 0, nachyl. 1,08 108,0 skarp ,50 1:2,0 1, ,12 112, ,55 1, ,43 143, ,55 1, ,17 117, ,40 0, ,92 92, ,40 0, ,92 92, ,40 0, ,08 108, ,50 1, ,08 108, ,40 0, ,92 92, ,40 0, ,01 101,0 szer ,50 1,10 dna 100 1,2 m 1,10 110, ,50 1, nachyl. 1,02 102,0 skarp ,45 1:2,0 0, ,87 87, ,40 0, ,80 80, ,40 0, ,73 73, ,35 0, ,88 88, ,50 1, ,88 88, ,35 0,66 Razem: 6.667,3 50

51 ODMULENIE DNA: do 1,5 m 3 /1mb: 3.260,0 m 3 1,5-3,0 m 3 /1mb: 3.095,3 m 3 3,0-5,0 m 3 /1mb: 312,0 m 3 PLANTOWANIE UROBKU: 1,01 3,0m 3 /1mb: 6.667,3 m Przedmiar robót rzeka Czarna Wda roboty przygotowawcze L.p Km od - do Długo ść odcin ka Szer. pasa Usunięcie krzaków ze skarp i dna Pow. (3x4) Ilość szt/ha Obj. śr. 1 szt. Obj. ogółem (5x6x7) Usunięcie drzew Szerokość skarp Skarpa lewa (m) Skarpa prawa (m) Okoszenie skarp Średnia szer. skarp (m) Pow. skarp ogółem (m2) (m) (m) (m2) (szt.) (m3) (m3) (szt./m3) RZEKA CZARNA WDA km ,30 2,30 4, , ,06 3,00-2,30 2,30 4, ,30 2,30 4, , ,06 9,00-2,30 2,30 4, x x 400 x x 12,00 - x x x Szczegółowy zakres robót ujmuje załączony do dokumentacji przedmiar robót. VI. TERMINY REALIZACJI I KOLEJNOŚĆ ROBÓT Konserwację gruntowną odcinka rzeki Czarna Wda objętego przedmiarem robót należy wykonać na do r. O szczegółowym terminie wykonania prac konserwacyjnych na poszczególnych odcinkach będzie decydować inspektor nadzoru inwestorskiego. Sporządził: SPECJALISTA ds. eksploatacji Zbigniew Walkowski Reda, r. 51

52 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU TERENOWY ODDZIAŁ W REDZIE Reda, ul. Kazimierska 55 tel , tel. fax SPECYFIKACJA TECHNICZNA do przedmiaru na wykonanie robót konserwacyjnych na śródlądowych wodach powierzchniowych i urządzeniach melioracji wodnych podstawowych KONSERWACJA GRUNTOWNA RZEKI UREGULOWANE OBIEKT NR 2: RZEKA CZARNA WDA km konserwacja gruntowna 4,5 km GMINA: PUCK i KROKOWA POWIAT: PUCKI KOD ROBÓT: Roboty w zakresie ochrony przeciwpowodziowej INWESTOR: ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO w Gdańsku Sporządził: SPECJALISTA ds. eksploatacji Zbigniew Walkowski Sprawdził: STARSZY INSPEKTOR ds. eksploatacji Adam Boniaszczuk Z A T W I E R D Z A M KIEROWNIK TERENOWEGO ODDZIAŁU W REDZIE mgr inż. Eugeniusz Miotke Reda, dnia r. 52

53 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. Warunki ogólne 2. Szczegółowa specyfikacja techniczna 53

54 WYMAGANIA OGÓLNE 54

55 OGÓLNA SPECYFIKACJA TECHNICZNA STOSOWANE SKRÓTY: 1. K - Roboty konserwacyjne 2. UDP - Uproszczona Dokumentacja Techniczna 3. OST - Ogólna Specyfikacja Techniczna 4. SST - Szczegółowa Specyfikacja Techniczna 5. BIOZ - Informacja dotycząca bezpieczeństwa i ochrony zdrowia 6. BHP - Bezpieczeństwo i Higiena Pracy 7. BN - Branżowa Norma 8. PN - Polska Norma K WYMAGANIA OGÓLNE 2. WSTĘP Nazwa zamówienia. RZEKA CZARNA WDA km konserwacja gruntowna 4,5 km gmina Puck i Krokowa, powiat pucki 2.2. Przedmiot robót budowlanych. Przedmiotem zamówienia jest wykonanie konserwacji odcinka rzeki Czarna Wda, polegającej na wykoszeniu porostów, usunięciu krzaków rosnących na skarpach rzeki, odmuleniu dna, rozplantowaniu wydobytego urobku oraz remoncie skarpy przy jazie piętrzącym Nazwa i kod robót. Roboty w zakresie ochrony przeciwpowodziowej CPV Zakres robót budowlanych. L.p. Nr Obiektu NAZWA OBIEKTU - rodzaj robót - Lokalizacja ROZMIAR /km/ 1 2 Rzeka Czarna Wda km konserwacja gruntowna 4,5 km - gmina Puck i Krokowa, powiat pucki 4,5 55

56 2.5. Określenia podstawowe. Użyte w ST wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Ciek naturalny rozumie się przez to rzeki, strumienie oraz inne wody płynące w sposób ciągły lub okresowy, naturalnymi korytami Kanał rozumie się przez to sztuczne koryta prowadzące wodę w sposób ciągły lub okresowy, o szerokości dna co najmniej 15 m przy ich ujściu lub ujęciu Przepust budowla komunikacyjna w formie zamkniętej konstrukcji, służąca do przepływu wody w ciekach naturalnych i kanałach, pod nasypem korpusu drogowego lub obwałowania Dziennik Budowy dziennik, wydany przez Zamawiającego w formie uproszczonej, stanowiący urzędowy dokument z zapisem przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w toku wykonywania robót Kierownik budowy osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i występowania w jego imieniu w sprawach realizacji obiektu Inspektor nadzoru osoba wyznaczona przez Zamawiającego, upoważniona do nadzorowania robót i występowania w jego imieniu w sprawach realizacji obiektu Niweleta koryta dna i korony wymagana rzędna dna koryta cieku naturalnego, kanału i wału przeciwpowodziowego Linia brzegu wyraźna krawędź brzegu naturalnego lub kanału. 3. INFORMACJA O TERENIE BUDOWY 2.3. Organizacja robót budowlanych. Wykonawca przystępuje do wykonania umownego zakresu prac po otrzymaniu dokumentacji projektowej, specyfikacji warunków technicznych wykonania robót oraz przekazaniu placu budowy. Do Wykonawcy należy właściwe zabezpieczenie i oznakowanie terenu budowy na czas trwania realizacji obiektu aż do zakończenia i odbioru ostatecznego robót. Koszt zabezpieczenia i oznakowania terenu budowy włączony jest w cenę umowną. Wykonawca zapewni stałe warunki widoczności w dzień i w nocy tych zapór i znaków, dla których jest to nieodzowne ze względów bezpieczeństwa. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt. O fakcie przystąpienia do robót Wykonawca powiadomi Zamawiającego oraz zainteresowane osoby trzecie Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W sposób szczególny będzie miał wzgląd na zabezpieczenie przed: - zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi, 56

57 - możliwością powstania pożaru, - trwałym zniszczeniem gniazd i lęgowisk ptaków, zdewastowaniem naturalnych tarlisk ryb w miejscu ujść rzek i kanałów do jezior i naturalnych zbiorników wodnych Bezpieczeństwo i higiena pracy. Podczas realizacji robót Wykonawca będzie bezwzględnie przestrzegał wszelkich, obowiązujących przepisów dotyczących bezpieczeństwa i higieny pracy stosowanych przy poszczególnych rodzajach robót konserwacyjnych objętych zakresem umownym. 3. Wymagania związane z realizacją obiektu 3.1. Wymagania ogólne. Wykonawca przystępując do realizacji projektowanych prac konserwacyjnych w zakresie ochrony przeciwpowodziowej, winien zapoznać się z warunkami występującymi w terenie, określić zasady prowadzenia prac uwzględniające zastosowanie obowiązujących przepisów, norm państwowych i branżowych oraz szczegółowych warunków technicznych wykonania i odbioru robót. Podczas wykonywania robót należy bezwzględnie przestrzegać obowiązujące przepisów bhp i przeciwpożarowych. W przypadkach występowania ogrodzeń zlokalizowanych przy skarpach cieku, roboty należy wykonać ręcznie nie powodując uszkodzeń ogrodzeń, lub zdemontować i ponownie zamontować ogrodzenia po zakończeniu prac konserwacyjnych. Z chwilą przejęcia terenu budowy wykonawca zabezpieczy teren budowy wraz ze znajdującymi się na nim obiektami budowlanymi, urządzeniami technicznymi oraz podlegającymi ochronie elementami środowiska przyrodniczego Wymagania dotyczące sprzętu i maszyn zalecanych do wykonania robót. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy, gwarantujący zachowanie przewidzianej technologii robót w przedmiarze robót zawartym w uproszczonej dokumentacji projektowej (UDP). Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być sprawny technicznie. Jego praca gwarantuje zachowanie norm ochrony środowiska. Mechaniczne odmulenie dna cieku należy wykonać koparką zbierakową, pracującą w miejscach grząskich na materacach. Plantowanie wydobytego urobku należy wykonać sposobem mechanicznym przy użyciu spycharki oraz ręcznie w miejscach, gdzie nie można wjechać spycharką ze względu na zadrzewienia lub grząski teren. W miejscach, gdzie nie ma możliwości pozostawienia wydobytego urobku w odkładzie i rozplantowania go, należy dokonać przerzutu urobku do miejsca załadunku i wywozu, a następnie rozplantowania w miejscu złożenia. 57

58 Mechaniczne koszenie porostów należy wykonać kosiarką zawieszaną na ciągniku kołowym oraz ręcznie w miejscach gdzie nie ma możliwości wjazdu ciągnika. Do wycinki przeznaczone są krzaki rosnące w obu skarpach rzeki, uniemożliwiające pracę sprzętu odmulającego. Oczyszczenie terenu z pozostałości po wycinaniu polegać będzie na załadowaniu gałęzi na środki transportowe (ciągnik z przyczepą) i wywiezienie poza teren budowy. Ścinanie krzaków przewiduje się ręcznie przy użyciu sprzętu podstawowego tj. siekier, łopat itp. Oczyszczenie terenu z pozostałości po wycinaniu krzaków polegać będzie na załadowaniu gałęzi i konarów na środki transportowe (ciągnik z przyczepą) i wywiezienie poza teren budowy na odległość do 3,0 km Wymagania dotyczące wykonania robót budowlanych Przekazanie terenu budowy odbywa się w terenie, specjalnym Protokółem przekazania terenu i placu budowy, po dokonaniu wpisu do dziennika budowy kierownika budowy i inspektora nadzoru o podjęciu przez nich obowiązków Dokumentacja projektowa zostaje przekazana wykonawcy na czas trwania budowy, po ogłoszeniu wyników przetargu, przeprowadzonego zgodnie z przepisami wynikającymi z ustawy z dnia r. Prawo zamówień publicznych (Dz. U. nr 19 poz.197) i zawarciu umowy o wykonanie robót Warunki wykonania projektowanych robót budowlanych wynikają z niniejszej specyfikacji technicznej oraz z obowiązujących norm państwowych i branżowych Podczas prowadzenia robót winne być przestrzegane przepisy przeciwpożarowe oraz bezpieczeństwa i higieny pracy w zakresie budownictwa, określone obowiązującymi przepisami Roboty szczegółowe związane są z obowiązkiem utrzymania urządzeń melioracji podstawowych, jakimi są cieki odprowadzające wody powierzchniowe. W ramach powyższego planuje się wykonanie: - konserwacji bieżącej obejmującej wykoszenie porostów i usunięcie krzaków rosnących w dnie i na skarpach kanałów, - konserwacji gruntownej obejmującej odmulenie dna cieku i remont budowli. Szczegółowe zakresy robót są określone w przedmiarze robót. Wykonanie zakresu prac konserwacyjnych wymienionego w pkt Zakres rzeczowy robót należy zgłosić do odbioru robót zanikających. Wysokość porostu na skarpach cieków w dniu odbioru robót zanikających winna wynosić max. 5 cm. W ramach robót okoszeniowych planuje się wykonanie ręcznego i mechanicznego okoszenia skarp rzeki. W ramach usuwania krzaków przewidziano ręczny lub mechaniczny wyrąb z ułożeniem gałęzi w stosy, załadunek na przyczepy i wywóz na odległość do 3,0 km poza teren budowy. W ramach odmulenia należy dokonać usunięcia z dna cieku właściwej warstwy namułu, oraz rozplantować całość urobku w odkładzie, zgodnie z zakresem określonym w przedmiarze robót. 58

59 4. Opis działań związanych z kontrolą robót Kontrola jakości robót. Kontrola jakości wykonanych robót będzie polegała na sprawdzeniu szerokości, długości i wysokości wykonanego okoszenia, długości i warstwy wykonanego odmulenia oraz właściwości rozplantowania urobku. Wynik kontroli każdorazowo będzie zapisany w dzienniku budowy Wymagane dokumenty budowy. - dziennik budowy, zabezpieczony, przechowywany i prowadzony zgodnie z Rozporządzeniem Ministra Infrastruktury z r. - protokół przekazania terenu budowy, - oświadczenia dotyczące podjęcia obowiązków prowadzenia robót przez kierownika budowy i inspektora nadzoru Warunki techniczne przedmiarowania robót. Jednostką przedmiarową jest jednostka obmiaru projektowanego zakresu robót wynikająca z Przedmiaru robót. Jednostkami obmiarowymi są dla poszczególnych rodzajów robót: - wykoszenie porostów - 1 m 2 - ścinanie krzaków - 1 ha - wywóz pozostałości - 1 m 3 - transport faszyny - 1 m 3 - wykonanie materaca faszynowego - 1 m 2 - odmulenie dna cieku - 1 m 3 - plantowanie urobku - 1 m 3 - wykonanie palisady - 1 m - uzupełnienie mas ziemnych - 1 m 3 - darniowanie - 1 m 2 5. Odbiór robót budowlanych. Odbiory częściowe i końcowy robót będą prowadzone przez inspektora nadzoru inwestorskiego na wniosek kierownika budowy, potwierdzone wpisem do dziennika budowy. Po wykonaniu zakresu prac objętego umową, kierownik budowy zgłosi obiekt do odbioru końcowego wpisem do dziennika budowy oraz zawiadomi Zamawiającego pisemnie o gotowości przedmiotu umowy do odbioru. Potwierdzenie tego wpisu lub brak ustosunkowania się przez Zamawiającego w terminie 14 dni od daty złożenia pisemnego zawiadomienia oznaczać będzie osiągnięcie gotowości przedmiotu umowy do odbioru w dacie złożenia pisemnego zawiadomienia do Zamawiającego. 59

60 Zamawiający wyznaczy termin i rozpoczęcie odbioru przedmiotu umowy w ciągu 14 dni od daty zawiadomienia go o osiągnięciu gotowości do odbioru, zawiadamiając o tym Wykonawcę. Z czynności odbioru będzie spisany protokół zawierający wszelkie ustalenia dokonane w toku odbioru. 6. Operat powykonawczy Każdorazowo zakończenie realizacji przedmiotu umowy winno być zakończone sporządzeniem Operatu powykonawczego użytego do odbioru końcowego. W ramach operatu winny być załączone nw. dokumenty: - protokół z odbioru, - zestawienie wykonanych robót zał.1, - zbiorcze zestawienie zał.2 - dokumentacja techniczna, - dziennik budowy, - protokół przekazania terenu i placu budowy, - zgłoszenie wykonanych robót. Operat zostanie opatrzony klauzulą Użyto do odbioru końcowego, Reda dnia Przepisy związane - ustawa z dnia 18 lipca 2001 r. Prawo wodne (Dz. U. z dnia 9 lutego 2012 r., poz. 145 tekst jednolity) - ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2010 r. Nr 243, poz z póź. zm.), - Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, (Dz. U. Nr 120 z 2003 r. poz z póź. zm.), - Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki tablicy informacyjnej oraz ogłoszenia zawierającego dane bezpieczeństwa pracy i ochrony zdrowia, - ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881), - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. nr 202 poz informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, (Dz. U. Nr 120 z 2003 r. poz z póź. zm.), - ustawa o ochronie przyrody z dnia 16 kwietnia 2004 r. (Dz. U. nr 92 z dnia 30 kwietnia 2004 r., poz. 880), - przepisy prawa miejscowego dotyczące gatunków i obszarów chronionych. 60

61 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA K-01 ROBOTY PRZYGOTOWAWCZE K PRACE WYCINKOWE K Wycinka krzaków jest zakresem prac do których Wykonawca przystępuje w pierwszej kolejności. Sposób usunięcia krzaków i drzew, miejsce i zakres prac określono w UDP. Wyznaczenie prac dokonuje Kierownik budowy przy udziale Inspektora Nadzoru poprzez dokonanie wpisu do dziennika budowy. Wycięte krzaki należy ułożyć w stosy i przygotować do wywozu poza teren budowy. Uporządkowanie stosów (wywóz, spalenie) określa UDT. Jakiekolwiek odstępstwa wymagają uzyskania zezwolenia ze strony Zamawiającego. Przy pracy należy zachować szczególne bezpieczeństwo, które zostało opisane w OST pkt.3. (SST ) K Oczyszczenie terenu z pozostałości po wycięciu krzaków polega na załadowaniu zebranych w stosy pozostałości na przyczepy lub inne środki transportowe i wywiezienie ich poza teren budowy. Miejsce składowania pozostałości zostanie wskazane przez Inspektora nadzoru w odległości nie większej niż 3,0 km od miejsca wycinki. (SST ) K-02 KONSERWACJA BIEŻĄCA K WYKOSZENIE POROSTÓW K Wykaszanie porostów z powierzchni skarp cieku jest zabiegiem cyklicznym. Wykoszenie porostów przewidziano sposobem ręcznym i mechanicznym. Dopuszcza się wykonanie okoszeń za pomocą kosiarek spalinowych ręcznych. Zakres robót okoszeniowych został podany w przedmiarze robót. Przy wykonywaniu niniejszych prac należy zachować środki ostrożności opisane w OST pkt, 3. (SST ) K-03 KONSERWACJA GRUNTOWNA K Usunięcie namułu z dna cieku K Odmulenie cieku koparką zbierakową wykonuje się w większości na ciekach o szerokości dna powyżej 1,0 m. Przy wykonywaniu robót należy uważać, aby nie dopuścić do rozkopania dna powyżej określonej w UDT szerokości. Tak samo niedopuszczalne jest uszkodzenie powierzchni skarp lub uszkodzenie umocnień faszynowych skarp. Rozplantowanie urobku jest oddzielną pozycją. Warstwa rozplantowanego urobku nie może przekraczać grubości 20 cm. Nakłady obejmują oczyszczenie pasów o szerokości 5,0 m wzdłuż krawędzi cieku. (SST ) 61

62 K Plantowanie urobku. K Plantowanie wydobytego namułu w miejscach, gdzie jest możliwość wjazdu spycharki należy wykonać mechanicznie, przy użyciu spycharki gąsienicowej 55 kw. Warstwa rozplantowanego urobku nie może przekraczać 20 cm. Przy wykonywaniu prac sprzętem mechanicznym obowiązują stosowne przepisy BHP obowiązujące w tym zakresie robót. (SST ) K-04 UMOCNIENIA K Transport ziemi. K Transport piasku gliniastego należy wykonać poprzez załadunek na ciągniki z przyczepą i transport na odległość 12 km (SST ) K Zasypanie wykopu i formowanie nasypu. K Zasypanie wykopu należy wykonać ręcznie i zagęścić ubijakiem mechanicznym. Formowanie nasypu należy wykonać za pomocą łopat, z uwzględnieniem właściwego nachylenia skarp (SST ) K Plantowanie skarp. K Ręczne plantowanie skarp należy wykonać za pomocą łopat i grabi (SST ) K Darniowanie skarp. K Darniowanie skarp należy wykonać poprzez pozyskanie, przywóz darniny na obiekt oraz ułożenie ręcznie nad palisadą na skarpie cieku. (SST ) K Wykonanie palisady. K Palisadę należy wykonać poprzez zakup, przywóz słupków na obiekt oraz wbicie w stopie skarpy cieku. (SST ) K Wykonanie materaca faszynowego. K Materac faszynowy należy wykonać poprzez pozyskanie, przywóz faszyny na obiekt oraz ułożenie wzdłuż skarpy cieku warstwą min. 40 cm. (SST ) 62

63 K-05 UZGODNIENIA K Uzgodnienia K Wykonawca jest zobowiązany przestrzegać uwarunkowań zawartych w treści uzgodnień z poszczególnymi instytucjami oraz w trakcie przekazania terenu budowy, dotyczących technicznych warunków wykonania robót, ochrony interesów uzgadniającego, sposobu powiadamiania o zamiarze rozpoczęcia robót, a także dokonania końcowego robót. Uzgodnienia stanowią integralną część UDP. Opracował: SPECJALISTA ds. eksploatacji Zbigniew Walkowski Reda, dnia r. 63

64 KARTA TYTUŁOWA PRZEDMIARU ROBÓT 1. Nazwa robót wg Zamawiającego ; OBIEKT NR 2 Rzeka Czarna Wda km konserwacja gruntowna 4,5 km gmina Puck i Krokowa, powiat pucki 2. Nazwy i kody robót budowlanych wg Wspólnego Słownika Zamówień Roboty w zakresie ochrony przeciwpowodziowej - CPV: Adres obiektu; Gmina Puck i Krokowa, powiat pucki, województwo pomorskie 4. Nazwa i adres Zamawiającego Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk 5. Data opracowania przedmiaru; r. /data/ /Podpis i pieczęć Wykonawcy / 64

65 SPIS DZIAŁÓW PRZEDMIARU Dział. 1: Rzeka Czarna Wda km konserwacja gruntowna Rozdział 1.1 Remont budowli - jaz piętrzący na rzece Czarna Wda km Rozdział 1.2 Konserwacja gruntowna - rzeki uregulowane 4,5 km Roboty w zakresie ochrony przeciwpowodziowej ( kod CPV) 65

66 TABELA PRZEDMIARU ROBÓT (pieczęć Wykonawcy) OBIEKT NR 2 Rzeka Czarna Wda km konserwacja gruntowna 4,5 km - gmina Puck i Krokowa, powiat pucki (rzeki uregulowane 4,5 km) L.p. Kod pozycji przedmiaru Numer specyfikacji technicznej Nazwa, opis, Obliczenie ilości Jedn. Ilość jedn. Uwagi Dział 1: Rzeka Czarna Wda km konserwacja gruntowna Rozdział 1.1. Remont budowli - jaz piętrzący na rzece Czarna Wda km SST Ręczne wykonanie palisady z kołków faszynowych o średnicy cm wbijanych na głębokość 1,2 m w grunt kat. I-III z założeniem geowłókniny pasem 0,6 m za palisadą SST Wykopy wykonywane koparkami z odwiezieniem gruntu przyczepami samowyładowczymi holowanymi przez ciągniki na odległość do 0,5 km. Grunt kat. III + zakup piasku gliniastego (żwirownia Sulicice) SST Odwiezienie gruntu III-IV kat. samochodami samowyładowczymi do 5,0 t - nakłady dodatkowe za każde dalsze rozpoczęte 0,5 km odległości transportu ponad 1 km, po terenie lub drogach gruntowych (odl. 6 km = 11 odc. po 0,5 km ponad pierwsze 0,5 km) m 12,00 m 3 23,8 m 3 23, SST Zasypywanie wykopów ze skarpami w gruncie kat. I-III, z przerzutem na odległość do 3 m, z zagęszczeniem m 3 23, SST Ręczne formowanie nasypów z ziemi dostarczonej samochodami samowyładowczymi, grunt kat. III-IV m 3 23, SST Plantowanie (obrobienie na czysto) skarp i dna wykopów wykonywanych m 2 12,00 ręcznie, w gruncie kat. I-III SST Darniowanie skarp na płask bez humusu m 2 9,00 66

67 L.p. Kod pozycji przedmiaru Numer specyfikacji technicznej Nazwa, opis, Obliczenie ilości Jedn. Ilość jedn. Uwagi Rozdział 1.2 Rzeki uregulowane - konserwacja gruntowna 4,5 km SST Ręczne ścinanie zagajników gęstych: szt./ha :20m x 5,0 m = 100 m : 100 m x 3,0 m = 300 m2 ha 0, SST Wywożenie gałęzi, transport na odległość 3 km krzaki: 0,04ha x 5000szt. x 0,06 = 12,00 m3 m 3 12, SST Wykoszenie ręcznie porostów gęstych twardych ze skarp m , SST Mechaniczne koszenie porostów ze skarp kosiarką zawieszaną na ciągniku bez względu na rodzaj porostu m , SST Transport faszyny, transport na odległość 10 km. (132 m2. x 0,4m) m 3 52, SST Wykonanie wyściółek z faszyny leśnej - wykonanie materaca grubości 40 cm i szerokości śr. 3,0 m, z przybiciem kołkami 4 szt./ m2, w ubytkach w skarpie rzeki. m 2 132, SST Wykopy rowów i kanałów melioracyjnych oraz wykopy przy regulacji rzek wykonywane na odkład koparkami zgarniakowymi o pojemności zgarniaka 0,25 m3, obj. wykopu na 1 m rowu, rzeki lub kanału do 1,5 m3, grunt kategorii I-II, wykop spod wody o gł. do 0,5 m (wsp.1,10) m , SST Wykopy rowów i kanałów melioracyjnych oraz wykopy przy regulacji rzek wykonywane na odkład koparkami zgarniakowymi o poj. zgarniaka 0,25 m3, w gruncie kat. I-II, objętość wykopu na 1m rowu, rzeki lub kanału 1,5-3,0 m3, wykop spod wody o głębokości do 0,5 m (wsp.1,10) m , SST Wykopy rowów i kanałów melioracyjnych oraz wykopy przy regulacji rzek wykonywane na odkład koparkami zgarniakowymi o poj. zgarniaka 0,25 m3, w gruncie kat. I-II, objętość wykopu na 1m rowu, rzeki lub kanału 3,0-5,0 m3, wykop spod wody o głębokości do 0,5 m (wsp.1,10) m 3 312,00 67

68 L.p. Kod pozycji przedmiaru Numer specyfikacji technicznej Nazwa, opis, Obliczenie ilości Jedn. Ilość jedn. Uwagi SST Rozplantowanie spycharką gąsienicową 55 kw (75 KM) ziemi wydobytej z wykopów liniowych leżącej wzdłuż krawędzi w ilości śr. 1,01-3,12 m3 na długości 1 m krawędzi wykopu, grunt kategorii I-IV. m ,30 Data /Pieczęć i podpis Wykonawcy/ 68

69 69
