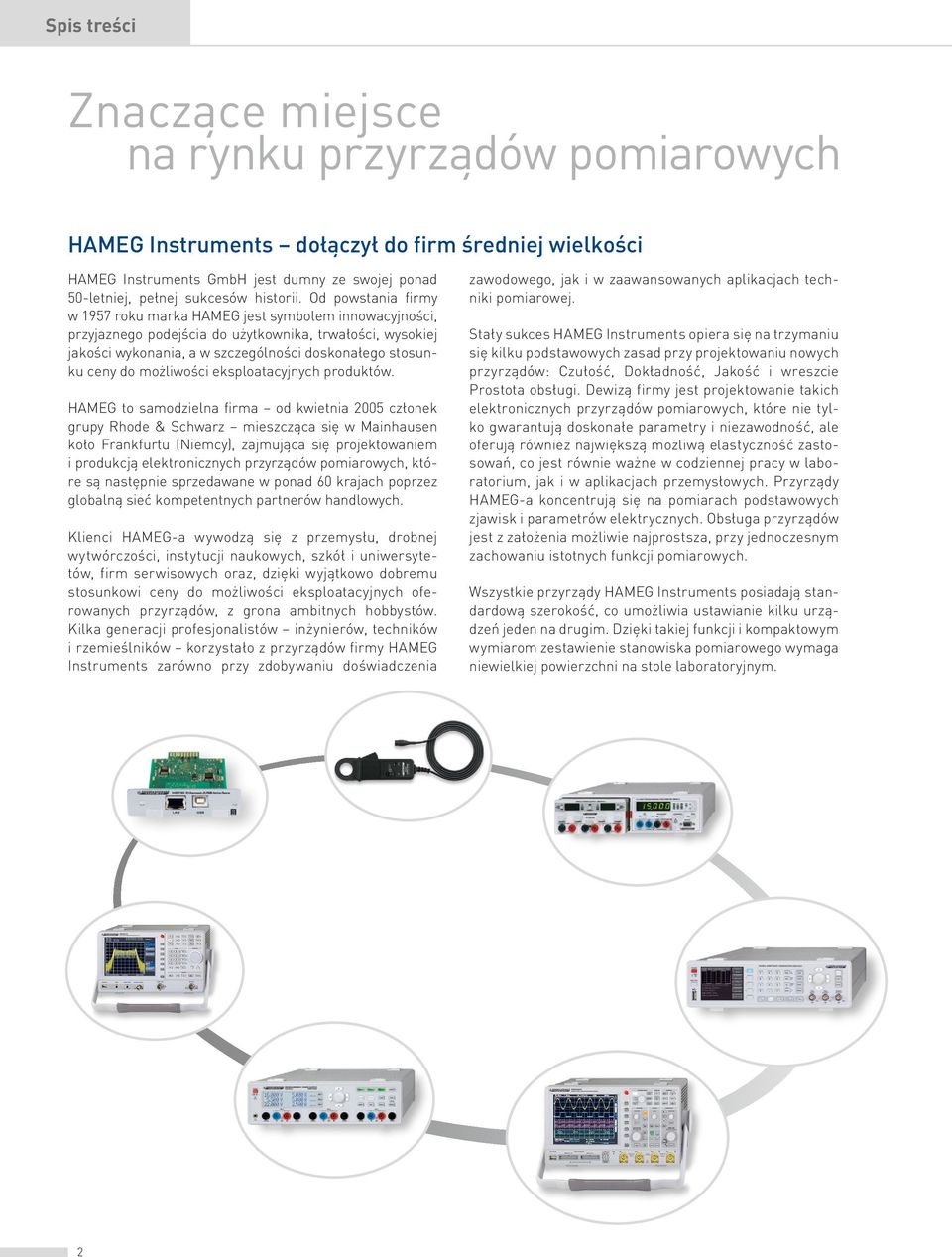

2 Spis treści Znaczące miejsce na rynku przyrządów pomiarowych HAMEG Instruments dołączył do firm średniej wielkości HAMEG Instruments GmbH jest dumny ze swojej ponad 50-letniej, pełnej sukcesów historii. Od powstania firmy w 1957 roku marka HAMEG jest symbolem innowacyjności, przyjaznego podejścia do użytkownika, trwałości, wysokiej jakości wykonania, a w szczególności doskonałego stosunku ceny do możliwości eksploatacyjnych produktów. HAMEG to samodzielna firma od kwietnia 2005 członek grupy Rhode & Schwarz mieszcząca się w Mainhausen koło Frankfurtu (Niemcy), zajmująca się projektowaniem i produkcją elektronicznych przyrządów pomiarowych, które są następnie sprzedawane w ponad 60 krajach poprzez globalną sieć kompetentnych partnerów handlowych. Klienci HAMEG-a wywodzą się z przemysłu, drobnej wytwórczości, instytucji naukowych, szkół i uniwersytetów, firm serwisowych oraz, dzięki wyjątkowo dobremu stosunkowi ceny do możliwości eksploatacyjnych oferowanych przyrządów, z grona ambitnych hobbystów. Kilka generacji profesjonalistów inżynierów, techników i rzemieślników korzystało z przyrządów firmy HAMEG Instruments zarówno przy zdobywaniu doświadczenia zawodowego, jak i w zaawansowanych aplikacjach techniki pomiarowej. Stały sukces HAMEG Instruments opiera się na trzymaniu się kilku podstawowych zasad przy projektowaniu nowych przyrządów: Czułość, Dokładność, Jakość i wreszcie Prostota obsługi. Dewizą firmy jest projektowanie takich elektronicznych przyrządów pomiarowych, które nie tylko gwarantują doskonałe parametry i niezawodność, ale oferują również największą możliwą elastyczność zastosowań, co jest równie ważne w codziennej pracy w laboratorium, jak i w aplikacjach przemysłowych. Przyrządy HAMEG-a koncentrują się na pomiarach podstawowych zjawisk i parametrów elektrycznych. Obsługa przyrządów jest z założenia możliwie najprostsza, przy jednoczesnym zachowaniu istotnych funkcji pomiarowych. Wszystkie przyrządy HAMEG Instruments posiadają standardową szerokość, co umożliwia ustawianie kilku urządzeń jeden na drugim. Dzięki takiej funkcji i kompaktowym wymiarom zestawienie stanowiska pomiarowego wymaga niewielkiej powierzchni na stole laboratoryjnym. 2

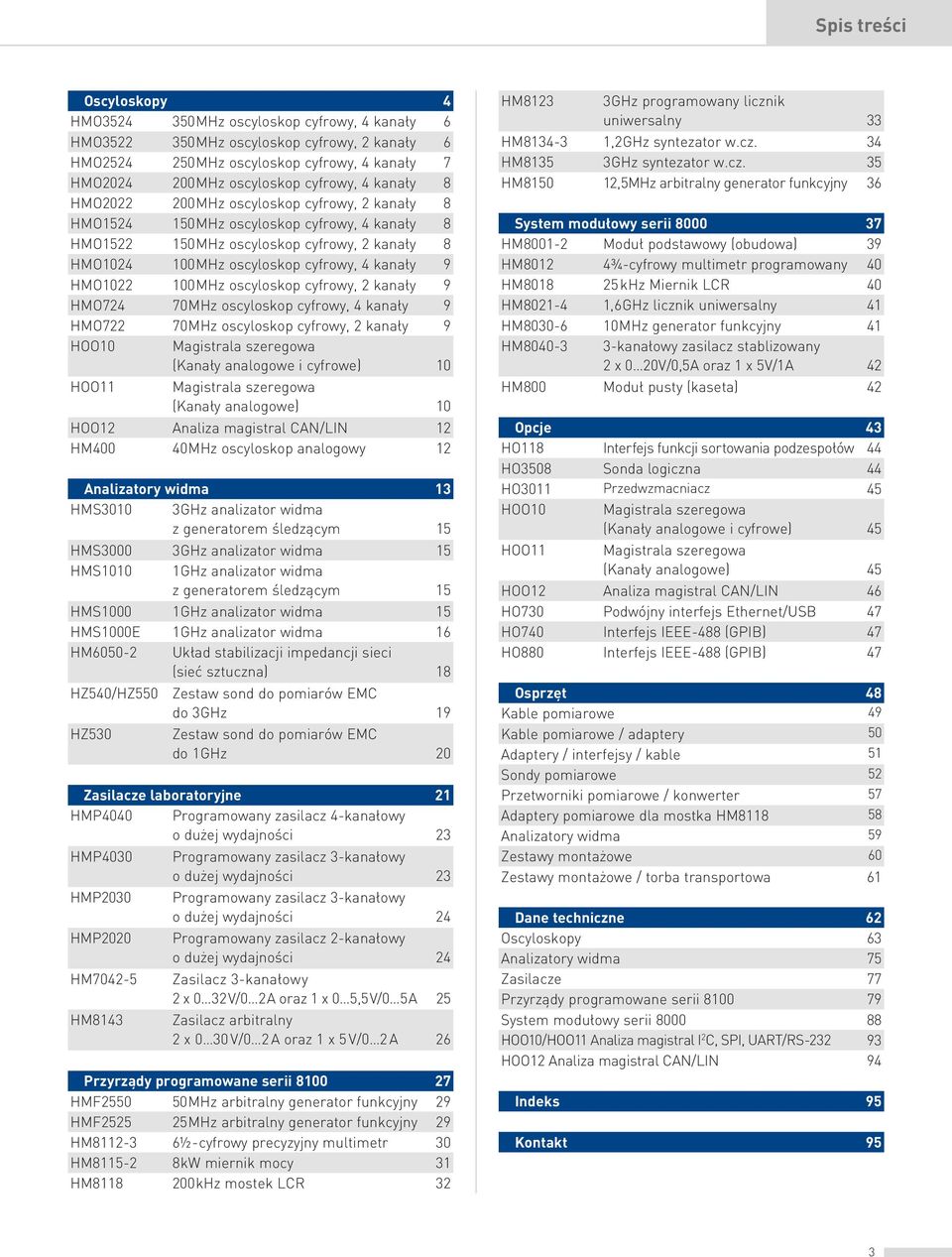

3 Spis treści Oscyloskopy 4 HMO MHz oscyloskop cyfrowy, 4 kanały 6 HMO MHz oscyloskop cyfrowy, 2 kanały 6 HMO MHz oscyloskop cyfrowy, 4 kanały 7 HMO MHz oscyloskop cyfrowy, 4 kanały 8 HMO MHz oscyloskop cyfrowy, 2 kanały 8 HMO MHz oscyloskop cyfrowy, 4 kanały 8 HMO MHz oscyloskop cyfrowy, 2 kanały 8 HMO MHz oscyloskop cyfrowy, 4 kanały 9 HMO MHz oscyloskop cyfrowy, 2 kanały 9 HMO MHz oscyloskop cyfrowy, 4 kanały 9 HMO MHz oscyloskop cyfrowy, 2 kanały 9 HOO10 Magistrala szeregowa (Kanały analogowe i cyfrowe) 10 HOO11 Magistrala szeregowa (Kanały analogowe) 10 HOO12 Analiza magistral CAN/LIN 12 HM MHz oscyloskop analogowy 12 Analizatory widma 13 HMS GHz analizator widma z generatorem śledzącym 15 HMS GHz analizator widma 15 HMS GHz analizator widma z generatorem śledzącym 15 HMS GHz analizator widma 15 HMS1000E 1 GHz analizator widma 16 HM Układ stabilizacji impedancji sieci (sieć sztuczna) 18 HZ540/HZ550 HZ530 Zestaw sond do pomiarów EMC do 3 GHz 19 Zestaw sond do pomiarów EMC do 1 GHz 20 Zasilacze laboratoryjne 21 HMP4040 Programowany zasilacz 4-kanałowy o dużej wydajności 23 HMP4030 HMP2030 HMP2020 HM HM8143 Programowany zasilacz 3-kanałowy o dużej wydajności 23 Programowany zasilacz 3-kanałowy o dużej wydajności 24 Programowany zasilacz 2-kanałowy o dużej wydajności 24 Zasilacz 3-kanałowy 2 x 0 32 V/0 2 A oraz 1 x 0 5,5 V/0 5 A 25 Zasilacz arbitralny 2 x 0 30 V/0 2 A oraz 1 x 5 V/0 2 A 26 Przyrządy programowane serii HMF MHz arbitralny generator funkcyjny 29 HMF MHz arbitralny generator funkcyjny 29 HM ½ - cyfrowy precyzyjny multimetr 30 HM kw miernik mocy 31 HM khz mostek LCR 32 HM GHz programowany licznik uniwersalny 33 HM ,2 GHz syntezator w.cz. 34 HM GHz syntezator w.cz. 35 HM ,5 MHz arbitralny generator funkcyjny 36 System modułowy serii HM Moduł podstawowy (obudowa) 39 HM8012 4¾-cyfrowy multimetr programowany 40 HM khz Miernik LCR 40 HM ,6 GHz licznik uniwersalny 41 HM MHz generator funkcyjny 41 HM kanałowy zasilacz stablizowany 2 x 0 20 V/0,5 A oraz 1 x 5 V/1 A 42 HM800 Moduł pusty (kaseta) 42 Opcje 43 HO118 Interfejs funkcji sortowania podzespołów 44 HO3508 Sonda logiczna 44 HO3011 Przedwzmacniacz 45 HOO10 Magistrala szeregowa (Kanały analogowe i cyfrowe) 45 HOO11 Magistrala szeregowa (Kanały analogowe) 45 HOO12 Analiza magistral CAN/LIN 46 HO730 Podwójny interfejs Ethernet/USB 47 HO740 Interfejs IEEE-488 (GPIB) 47 HO880 Interfejs IEEE-488 (GPIB) 47 Osprzęt 48 Kable pomiarowe 49 Kable pomiarowe / adaptery 50 Adaptery / interfejsy / kable 51 Sondy pomiarowe 52 Przetworniki pomiarowe / konwerter 57 Adaptery pomiarowe dla mostka HM Analizatory widma 59 Zestawy montażowe 60 Zestawy montażowe / torba transportowa 61 Dane techniczne 62 Oscyloskopy 63 Analizatory widma 75 Zasilacze 77 Przyrządy programowane serii System modułowy serii HOO10/HOO11 Analiza magistral I 2 C, SPI, UART/RS HOO12 Analiza magistral CAN/LIN 94 Indeks 95 Kontakt 95 3

4 Oscyloskopy Oscyloskopy Analizatory widma Zasilacze laboratoryjne Przyrządy programowane serii 8100 System modułowy serii 8000 Opcje Osprzęt Dane techniczne 4

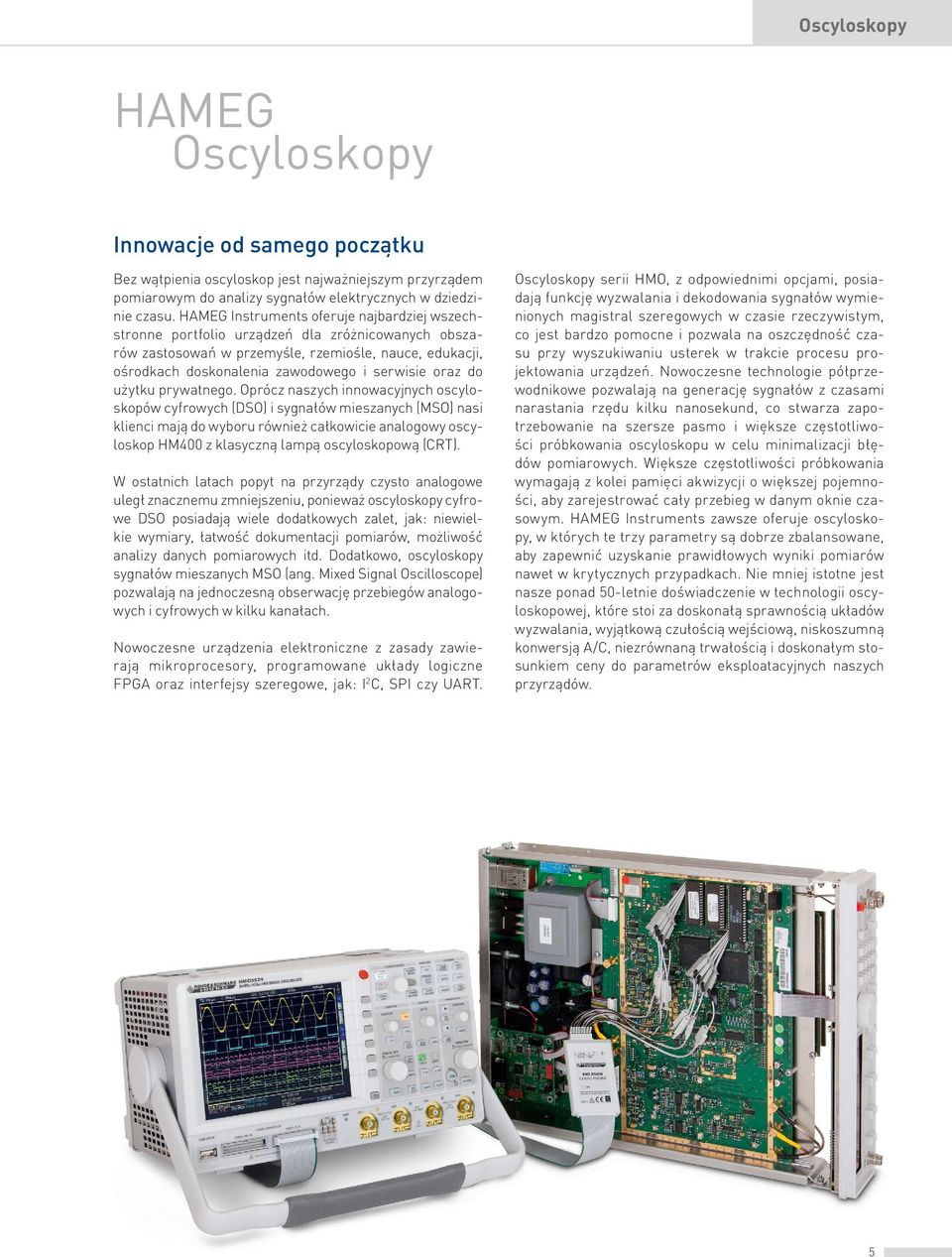

5 Oscyloskopy HAMEG Oscyloskopy Innowacje od samego początku Bez wątpienia oscyloskop jest najważniejszym przyrządem pomiarowym do analizy sygnałów elektrycznych w dziedzinie czasu. HAMEG Instruments oferuje najbardziej wszechstronne portfolio urządzeń dla zróżnicowanych obszarów zastosowań w przemyśle, rzemiośle, nauce, edukacji, ośrodkach doskonalenia zawodowego i serwisie oraz do użytku prywatnego. Oprócz naszych innowacyjnych oscyloskopów cyfrowych (DSO) i sygnałów mieszanych (MSO) nasi klienci mają do wyboru również całkowicie analogowy oscyloskop HM400 z klasyczną lampą oscyloskopową (CRT). W ostatnich latach popyt na przyrządy czysto analogowe uległ znacznemu zmniejszeniu, ponieważ oscyloskopy cyfrowe DSO posiadają wiele dodatkowych zalet, jak: niewielkie wymiary, łatwość dokumentacji pomiarów, możliwość analizy danych pomiarowych itd. Dodatkowo, oscyloskopy sygnałów mieszanych MSO (ang. Mixed Signal Oscilloscope) pozwalają na jednoczesną obserwację przebiegów analogowych i cyfrowych w kilku kanałach. Nowoczesne urządzenia elektroniczne z zasady zawierają mikroprocesory, programowane układy logiczne FPGA oraz interfejsy szeregowe, jak: I 2 C, SPI czy UART. Oscyloskopy serii HMO, z odpowiednimi opcjami, posiadają funkcję wyzwalania i dekodowania sygnałów wymienionych magistral szeregowych w czasie rzeczywistym, co jest bardzo pomocne i pozwala na oszczędność czasu przy wyszukiwaniu usterek w trakcie procesu projektowania urządzeń. Nowoczesne technologie półprzewodnikowe pozwalają na generację sygnałów z czasami narastania rzędu kilku nanosekund, co stwarza zapotrzebowanie na szersze pasmo i większe częstotliwości próbkowania oscyloskopu w celu minimalizacji błędów pomiarowych. Większe częstotliwości próbkowania wymagają z kolei pamięci akwizycji o większej pojemności, aby zarejestrować cały przebieg w danym oknie czasowym. HAMEG Instruments zawsze oferuje oscyloskopy, w których te trzy parametry są dobrze zbalansowane, aby zapewnić uzyskanie prawidłowych wyniki pomiarów nawet w krytycznych przypadkach. Nie mniej istotne jest nasze ponad 50-letnie doświadczenie w technologii oscyloskopowej, które stoi za doskonałą sprawnością układów wyzwalania, wyjątkową czułością wejściową, niskoszumną konwersją A/C, niezrównaną trwałością i doskonałym stosunkiem ceny do parametrów eksploatacyjnych naszych przyrządów. 5

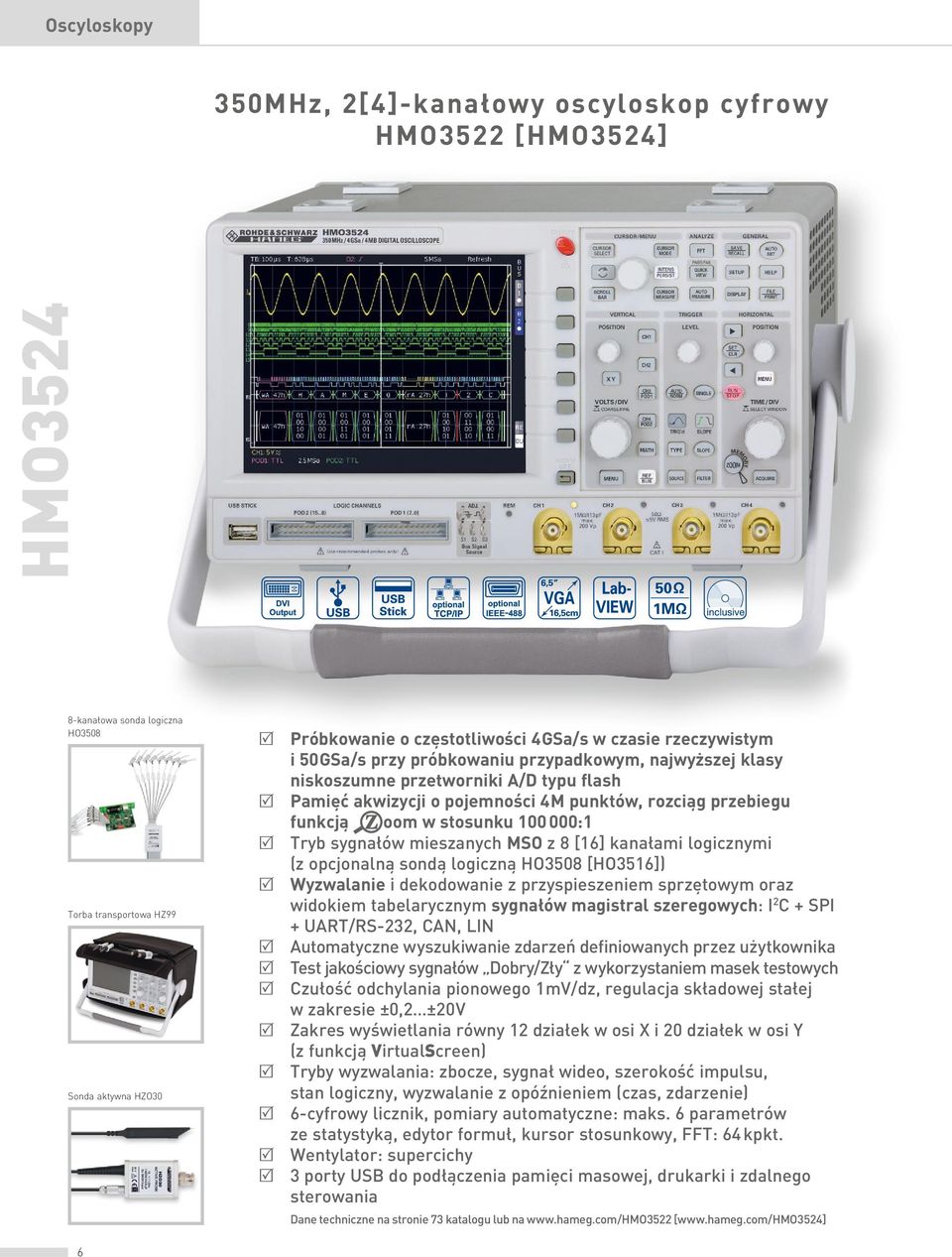

6 Oscyloskopy 350MHz, 2[4]-kanałowy oscyloskop cyfrowy HMO3522 [HMO3524] 6HMO kanałowa sonda logiczna HO3508 Torba transportowa HZ99 Sonda aktywna HZO30 R Próbkowanie o częstotliwości 4 GSa/s w czasie rzeczywistym i 50 GSa/s przy próbkowaniu przypadkowym, najwyższej klasy niskoszumne przetworniki A/D typu flash R Pamięć akwizycji o pojemności 4 M punktów, rozciąg przebiegu funkcją oom w stosunku :1 R Tryb sygnałów mieszanych MSO z 8 [16] kanałami logicznymi (z opcjonalną sondą logiczną HO3508 [HO3516]) R Wyzwalanie i dekodowanie z przyspieszeniem sprzętowym oraz widokiem tabelarycznym sygnałów magistral szeregowych: I 2 C + SPI + UART/RS-232, CAN, LIN R Automatyczne wyszukiwanie zdarzeń definiowanych przez użytkownika R Test jakościowy sygnałów Dobry/Zły z wykorzystaniem masek testowych R Czułość odchylania pionowego 1 mv/dz, regulacja składowej stałej w zakresie ±0,2 ±20 V R Zakres wyświetlania równy 12 działek w osi X i 20 działek w osi Y (z funkcją VirtualScreen) R Tryby wyzwalania: zbocze, sygnał wideo, szerokość impulsu, stan logiczny, wyzwalanie z opóźnieniem (czas, zdarzenie) R 6-cyfrowy licznik, pomiary automatyczne: maks. 6 parametrów ze statystyką, edytor formuł, kursor stosunkowy, FFT: 64 kpkt. R Wentylator: supercichy R 3 porty USB do podłączenia pamięci masowej, drukarki i zdalnego sterowania Dane techniczne na stronie 73 katalogu lub na [

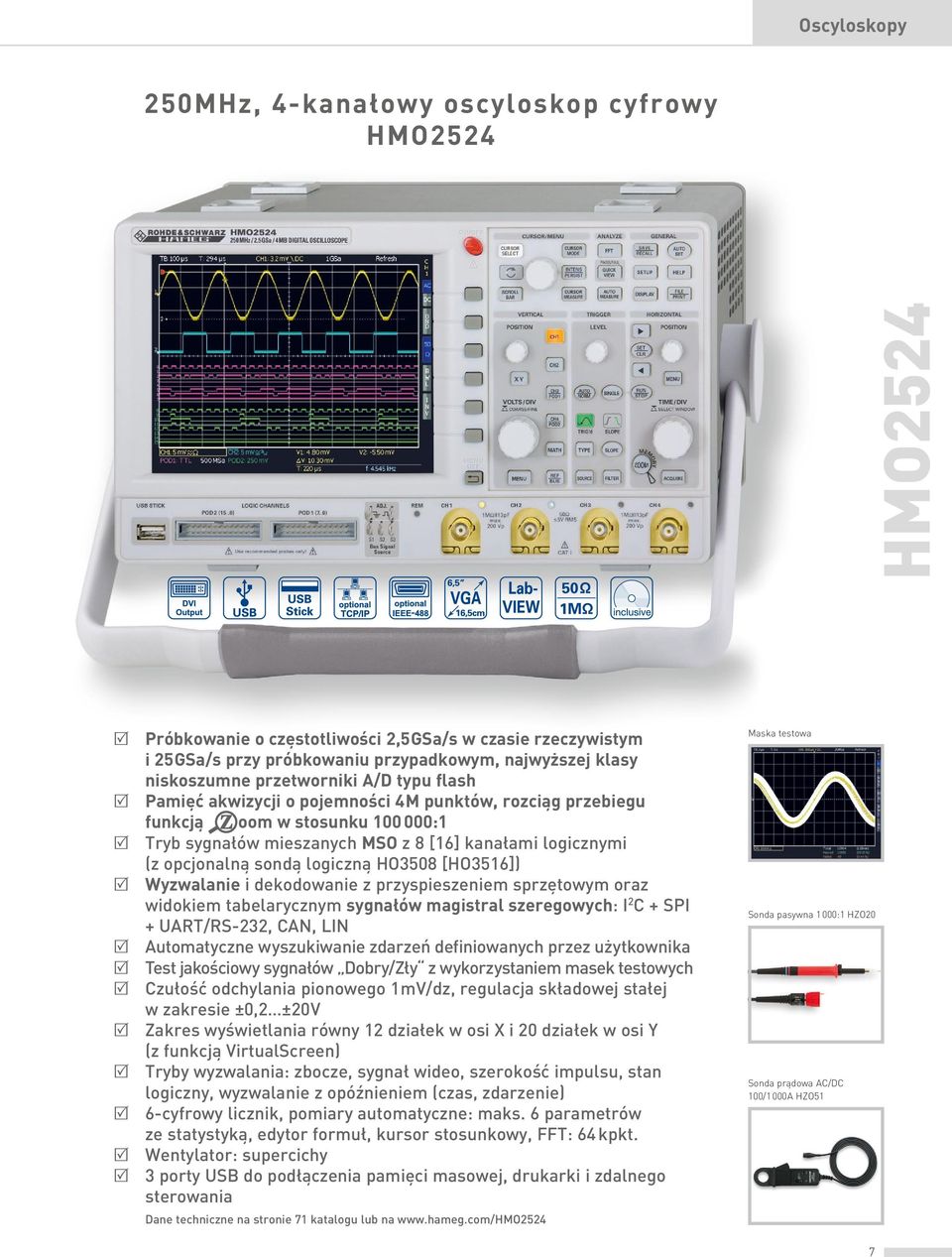

7 Oscyloskopy 250MHz, 4-kanałowy oscyloskop cyfrowy HMO2524 HMO2524 R Próbkowanie o częstotliwości 2,5 GSa/s w czasie rzeczywistym i 25 GSa/s przy próbkowaniu przypadkowym, najwyższej klasy niskoszumne przetworniki A/D typu flash R Pamięć akwizycji o pojemności 4 M punktów, rozciąg przebiegu funkcją oom w stosunku :1 R Tryb sygnałów mieszanych MSO z 8 [16] kanałami logicznymi (z opcjonalną sondą logiczną HO3508 [HO3516]) R Wyzwalanie i dekodowanie z przyspieszeniem sprzętowym oraz widokiem tabelarycznym sygnałów magistral szeregowych: I 2 C + SPI + UART/RS-232, CAN, LIN R Automatyczne wyszukiwanie zdarzeń definiowanych przez użytkownika R Test jakościowy sygnałów Dobry/Zły z wykorzystaniem masek testowych R Czułość odchylania pionowego 1 mv/dz, regulacja składowej stałej w zakresie ±0,2 ±20 V R Zakres wyświetlania równy 12 działek w osi X i 20 działek w osi Y (z funkcją VirtualScreen) R Tryby wyzwalania: zbocze, sygnał wideo, szerokość impulsu, stan logiczny, wyzwalanie z opóźnieniem (czas, zdarzenie) R 6-cyfrowy licznik, pomiary automatyczne: maks. 6 parametrów ze statystyką, edytor formuł, kursor stosunkowy, FFT: 64 kpkt. R Wentylator: supercichy R 3 porty USB do podłączenia pamięci masowej, drukarki i zdalnego sterowania Dane techniczne na stronie 71 katalogu lub na Maska testowa Sonda pasywna 1 000:1 HZO20 Sonda prądowa AC/DC 100/1 000 A HZO51 7

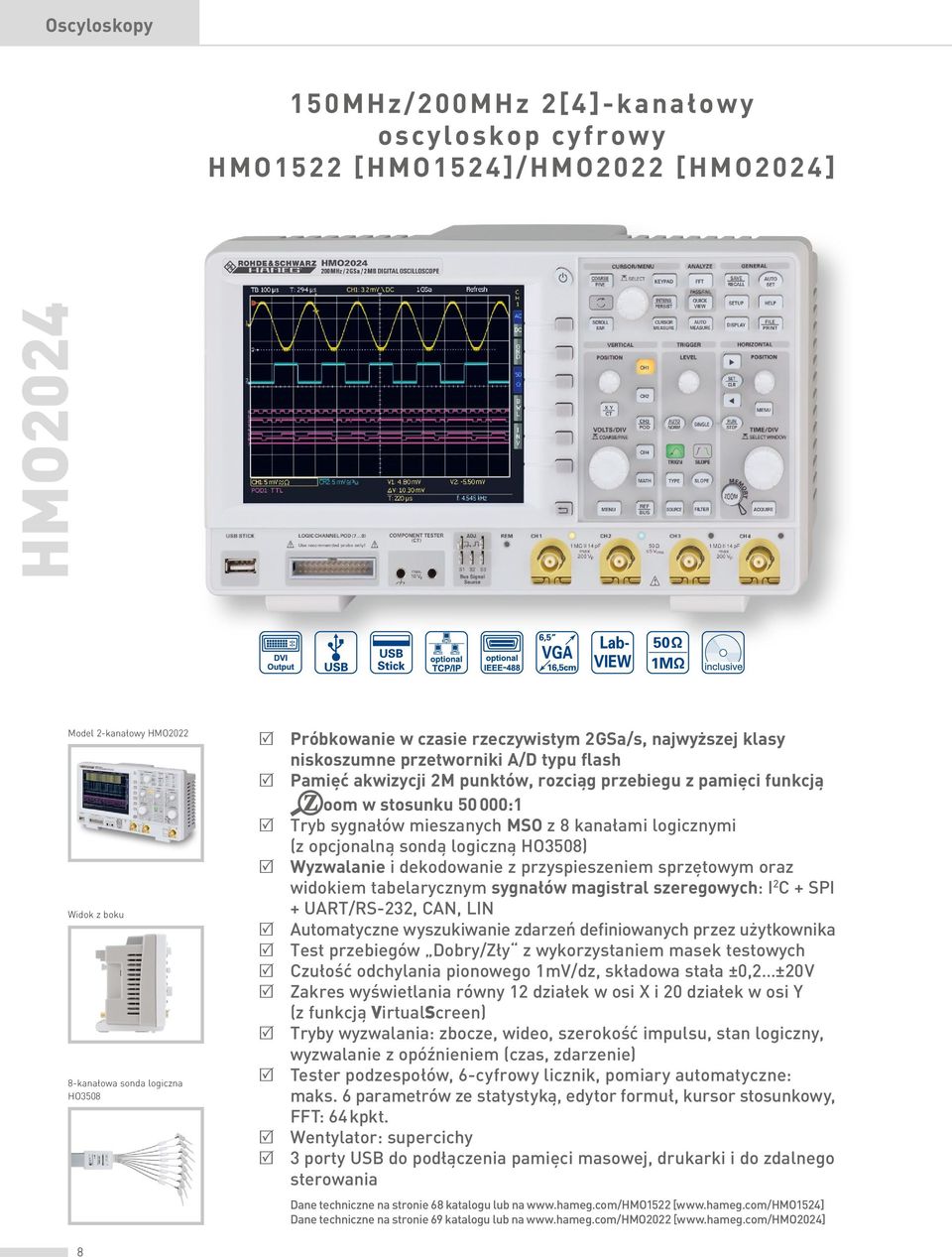

8 Oscyloskopy 150MHz/200MHz 2[4]-kanałowy oscyloskop cyfrowy HMO1522 [HMO1524]/HMO2022 [HMO2024] 8HMO2024 Model 2-kanałowy HMO2022 Widok z boku 8-kanałowa sonda logiczna HO3508 R Próbkowanie w czasie rzeczywistym 2 GSa/s, najwyższej klasy niskoszumne przetworniki A/D typu flash R Pamięć akwizycji 2 M punktów, rozciąg przebiegu z pamięci funkcją oom w stosunku :1 R Tryb sygnałów mieszanych MSO z 8 kanałami logicznymi (z opcjonalną sondą logiczną HO3508) R Wyzwalanie i dekodowanie z przyspieszeniem sprzętowym oraz widokiem tabelarycznym sygnałów magistral szeregowych: I 2 C + SPI + UART/RS-232, CAN, LIN R Automatyczne wyszukiwanie zdarzeń definiowanych przez użytkownika R Test przebiegów Dobry/Zły z wykorzystaniem masek testowych R Czułość odchylania pionowego 1 mv/dz, składowa stała ±0,2 ±20 V R Zakres wyświetlania równy 12 działek w osi X i 20 działek w osi Y (z funkcją VirtualScreen) R Tryby wyzwalania: zbocze, wideo, szerokość impulsu, stan logiczny, wyzwalanie z opóźnieniem (czas, zdarzenie) R Tester podzespołów, 6-cyfrowy licznik, pomiary automatyczne: maks. 6 parametrów ze statystyką, edytor formuł, kursor stosunkowy, FFT: 64 kpkt. R Wentylator: supercichy R 3 porty USB do podłączenia pamięci masowej, drukarki i do zdalnego sterowania Dane techniczne na stronie 68 katalogu lub na [ Dane techniczne na stronie 69 katalogu lub na [

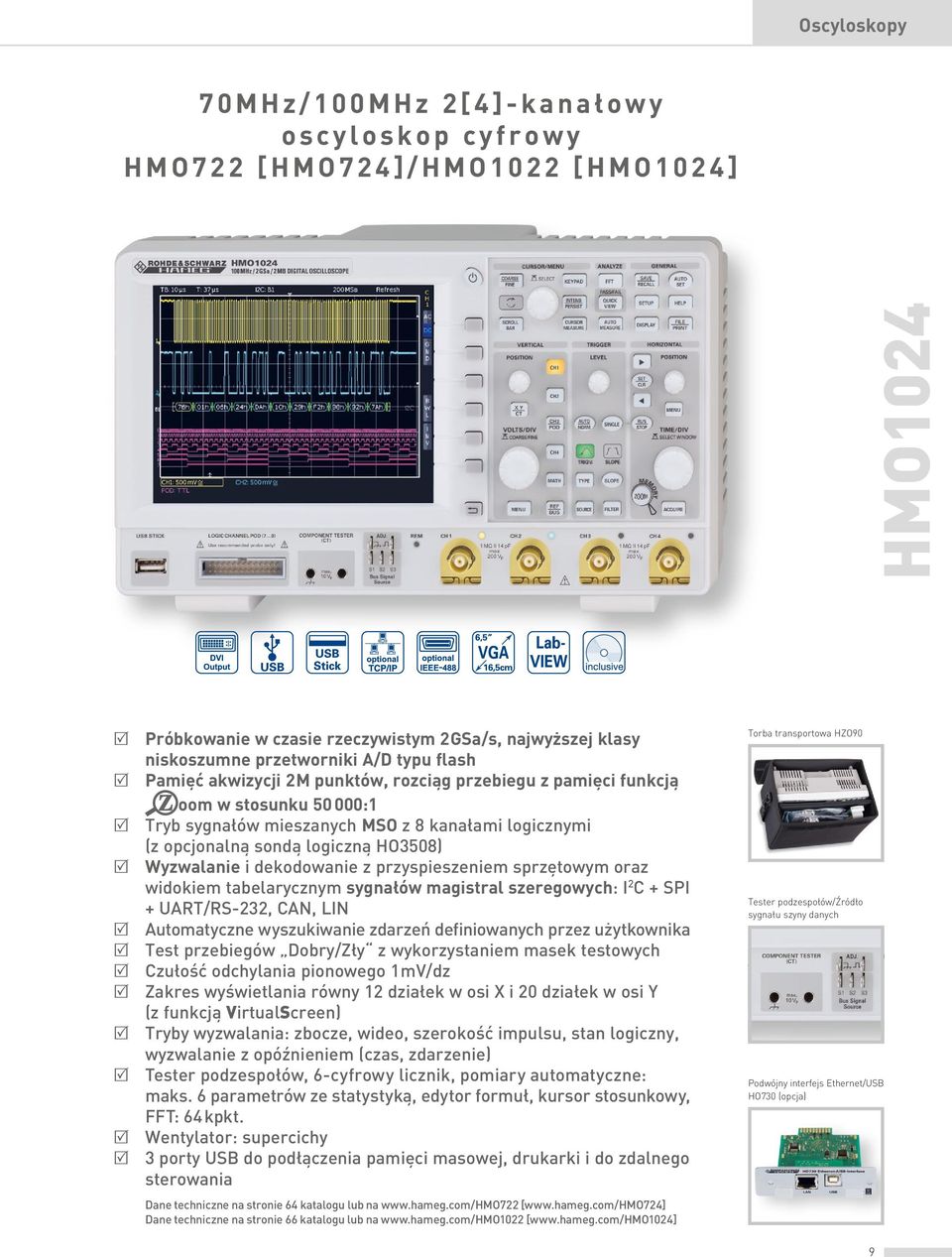

9 Oscyloskopy 70MHz/100MHz 2[4]-kanałowy oscyloskop cyfrowy HMO722 [HMO724]/HMO1022 [HMO1024] HMO1024 R Próbkowanie w czasie rzeczywistym 2 GSa/s, najwyższej klasy niskoszumne przetworniki A/D typu flash R Pamięć akwizycji 2 M punktów, rozciąg przebiegu z pamięci funkcją oom w stosunku :1 R Tryb sygnałów mieszanych MSO z 8 kanałami logicznymi (z opcjonalną sondą logiczną HO3508) R Wyzwalanie i dekodowanie z przyspieszeniem sprzętowym oraz widokiem tabelarycznym sygnałów magistral szeregowych: I 2 C + SPI + UART/RS-232, CAN, LIN R Automatyczne wyszukiwanie zdarzeń definiowanych przez użytkownika R Test przebiegów Dobry/Zły z wykorzystaniem masek testowych R Czułość odchylania pionowego 1 mv/dz R Zakres wyświetlania równy 12 działek w osi X i 20 działek w osi Y (z funkcją VirtualScreen) R Tryby wyzwalania: zbocze, wideo, szerokość impulsu, stan logiczny, wyzwalanie z opóźnieniem (czas, zdarzenie) R Tester podzespołów, 6-cyfrowy licznik, pomiary automatyczne: maks. 6 parametrów ze statystyką, edytor formuł, kursor stosunkowy, FFT: 64 kpkt. R Wentylator: supercichy R 3 porty USB do podłączenia pamięci masowej, drukarki i do zdalnego sterowania Dane techniczne na stronie 64 katalogu lub na [ Dane techniczne na stronie 66 katalogu lub na [ Torba transportowa HZO90 Tester podzespołów/źródło sygnału szyny danych Podwójny interfejs Ethernet/USB HO730 (opcja) 9

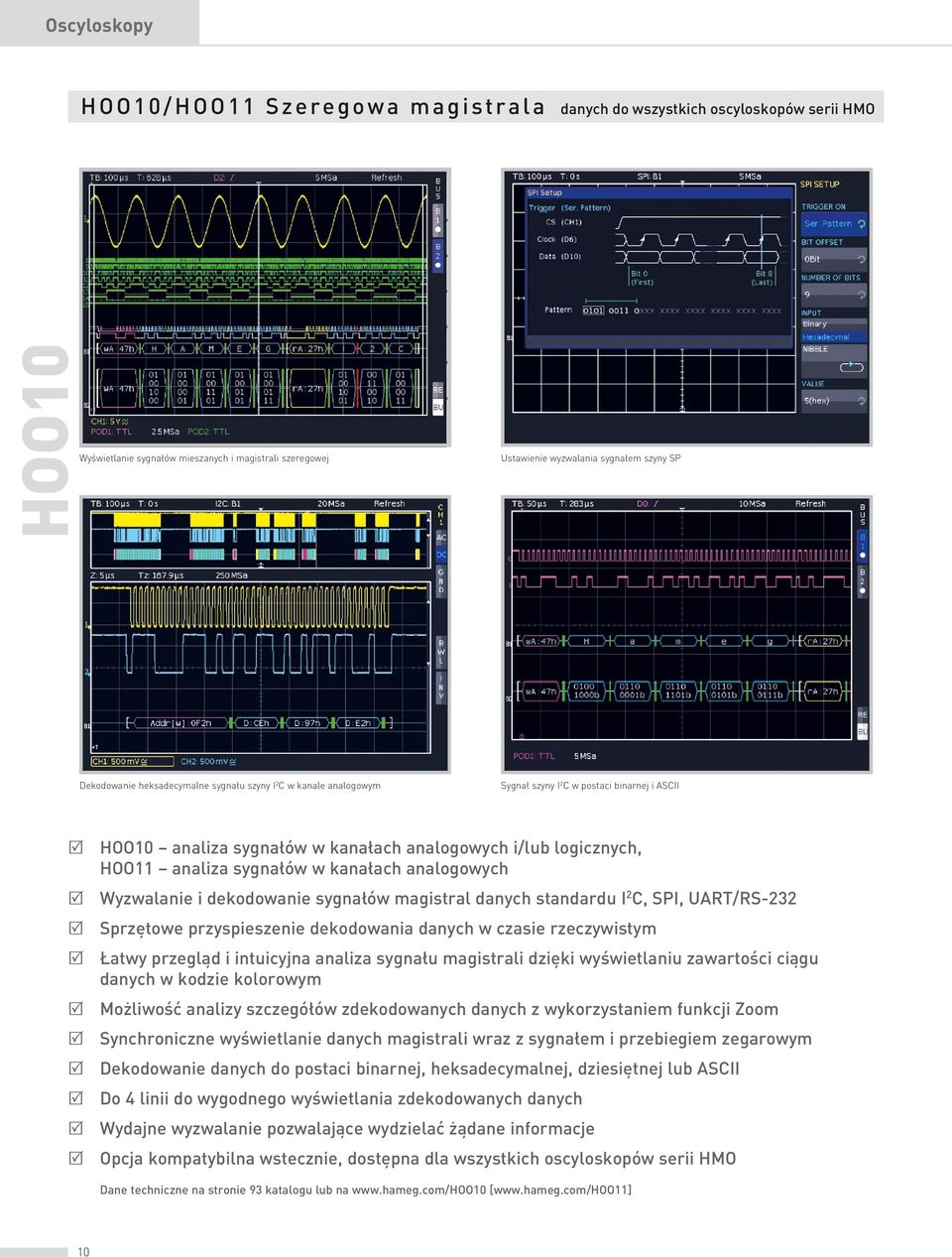

10 Oscyloskopy HOO10/HOO11 Szeregowa magistrala danych do wszystkich oscyloskopów serii HMO 10HOO10 Wyświetlanie sygnałów mieszanych i magistrali szeregowej Dekodowanie heksadecymalne sygnału szyny I 2 C w kanale analogowym R HOO10 analiza sygnałów w kanałach analogowych i/lub logicznych, HOO11 analiza sygnałów w kanałach analogowych R Wyzwalanie i dekodowanie sygnałów magistral danych standardu I 2 C, SPI, UART/RS-232 R Sprzętowe przyspieszenie dekodowania danych w czasie rzeczywistym R Łatwy przegląd i intuicyjna analiza sygnału magistrali dzięki wyświetlaniu zawartości ciągu danych w kodzie kolorowym R Możliwość analizy szczegółów zdekodowanych danych z wykorzystaniem funkcji Zoom R Synchroniczne wyświetlanie danych magistrali wraz z sygnałem i przebiegiem zegarowym R Dekodowanie danych do postaci binarnej, heksadecymalnej, dziesiętnej lub ASCII R Do 4 linii do wygodnego wyświetlania zdeko dowanych danych Ustawienie wyzwalania sygnałem szyny SP Sygnał szyny I 2 C w postaci binarnej i ASCII R Wydajne wyzwalanie pozwalające wydzielać żądane informacje R Opcja kompatybilna wstecznie, dostępna dla wszystkich oscyloskopów serii HMO Dane techniczne na stronie 93 katalogu lub na [

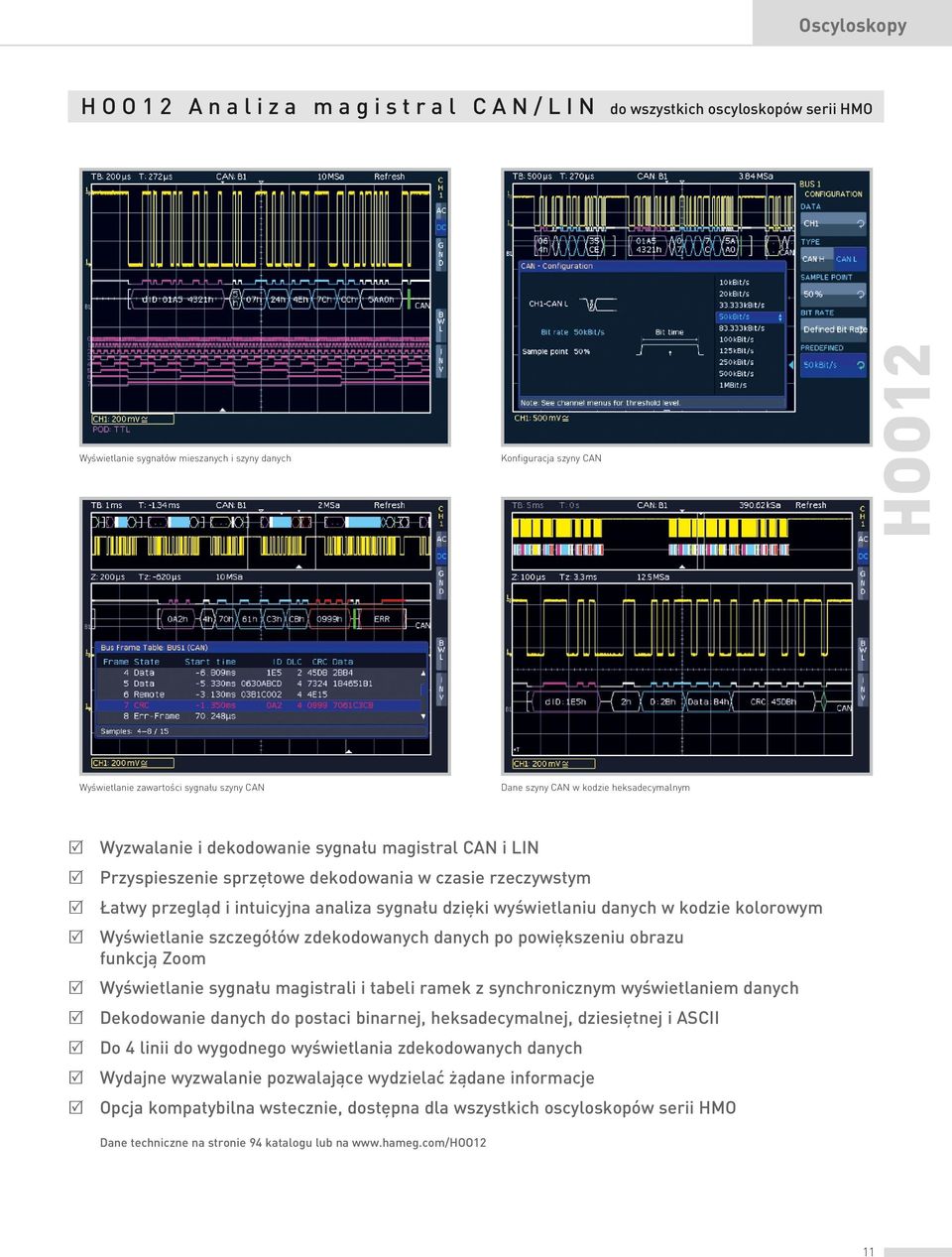

11 Oscyloskopy HOO12 Analiza magistral CAN/LIN do wszystkich oscyloskopów serii HMO Wyświetlanie sygnałów mieszanych i szyny danych Konfiguracja szyny CAN HOO12 Wyświetlanie zawartości sygnału szyny CAN Dane szyny CAN w kodzie heksadecymalnym R Wyzwalanie i dekodowanie sygnału magistral CAN i LIN R Przyspieszenie sprzętowe dekodowania w czasie rzeczywstym R Łatwy przegląd i intuicyjna analiza sygnału dzięki wyświetlaniu danych w kodzie kolorowym R Wyświetlanie szczegółów zdekodowanych danych po powiększeniu obrazu funkcją Zoom R Wyświetlanie sygnału magistrali i tabeli ramek z synchronicznym wyświetlaniem danych R Dekodowanie danych do postaci binarnej, heksadecymalnej, dziesiętnej i ASCII R Do 4 linii do wygodnego wyświetlania zdekodowanych danych R Wydajne wyzwalanie pozwalające wydzielać żądane informacje R Opcja kompatybilna wstecznie, dostępna dla wszystkich oscyloskopów serii HMO Dane techniczne na stronie 94 katalogu lub na 11

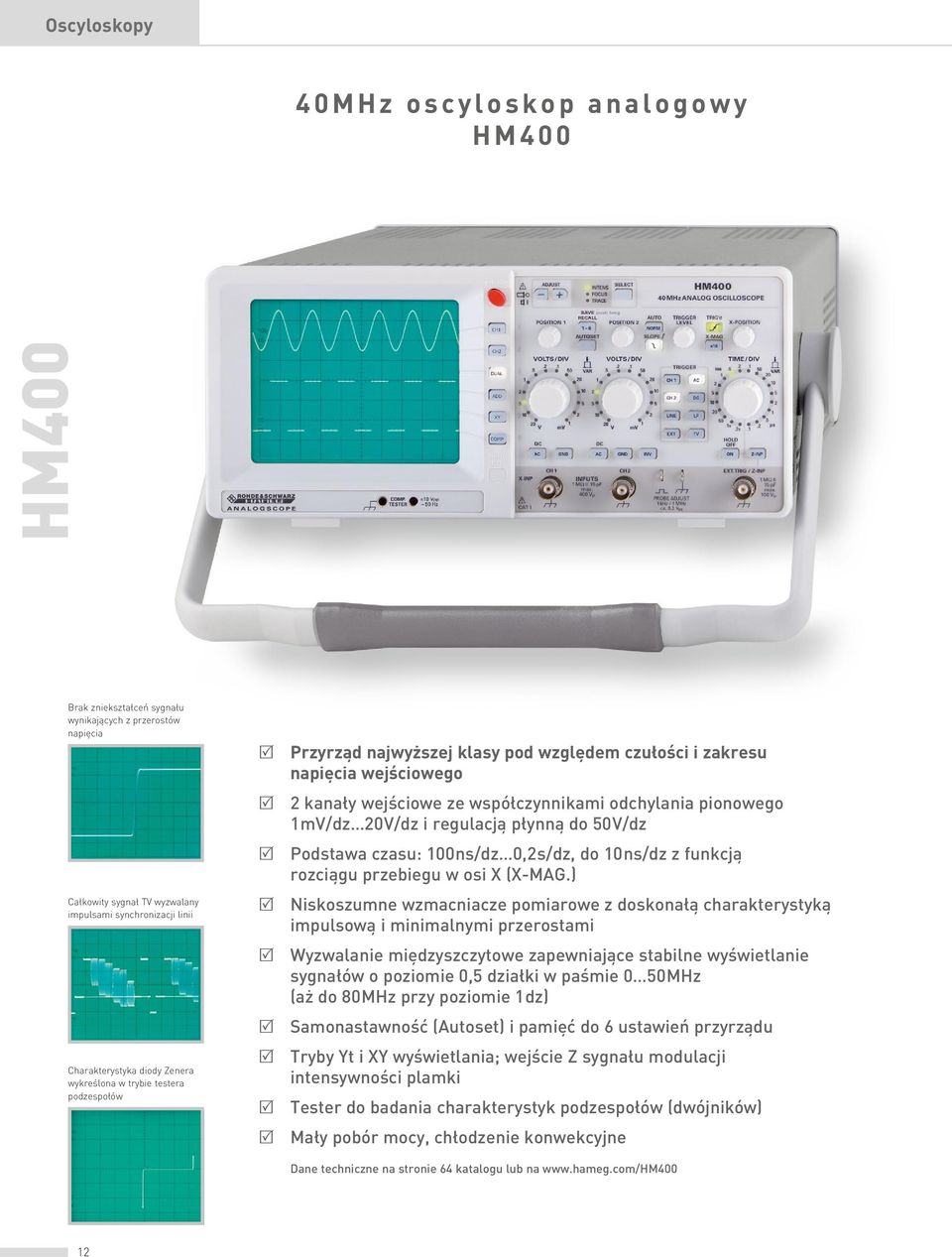

12 Oscyloskopy 40MHz oscyloskop analogowy HM400 12HM400 Brak zniekształceń sygnału wynikających z przerostów napięcia Całkowity sygnał TV wyzwalany impulsami synchronizacji linii Charakterystyka diody Zenera wykreślona w trybie testera podzespołów R Przyrząd najwyższej klasy pod względem czułości i zakresu napięcia wejściowego R 2 kanały wejściowe ze współczynnikami odchylania pionowego 1 mv/dz 20 V/dz i regulacją płynną do 50 V/dz R Podstawa czasu: 100 ns/dz 0,2 s/dz, do 10 ns/dz z funkcją rozciągu przebiegu w osi X (X-MAG.) R Niskoszumne wzmacniacze pomiarowe z doskonałą charakterystyką impulsową i minimalnymi przerostami R Wyzwalanie międzyszczytowe zapewniające stabilne wyświetlanie sygnałów o poziomie 0,5 działki w paśmie 0 50 MHz (aż do 80 MHz przy poziomie 1 dz) R Samonastawność (Autoset) i pamięć do 6 ustawień przyrządu R Tryby Yt i XY wyświetlania; wejście Z sygnału modulacji intensywności plamki R Tester do badania charakterystyk podzespołów (dwójników) R Mały pobór mocy, chłodzenie konwekcyjne Dane techniczne na stronie 64 katalogu lub na

13 Analizatory widma Oscyloskopy Analizatory widma Zasilacze laboratoryjne Przyrządy programowane serii 8100 System modułowy serii 8000 Opcje Osprzęt Dane techniczne 13

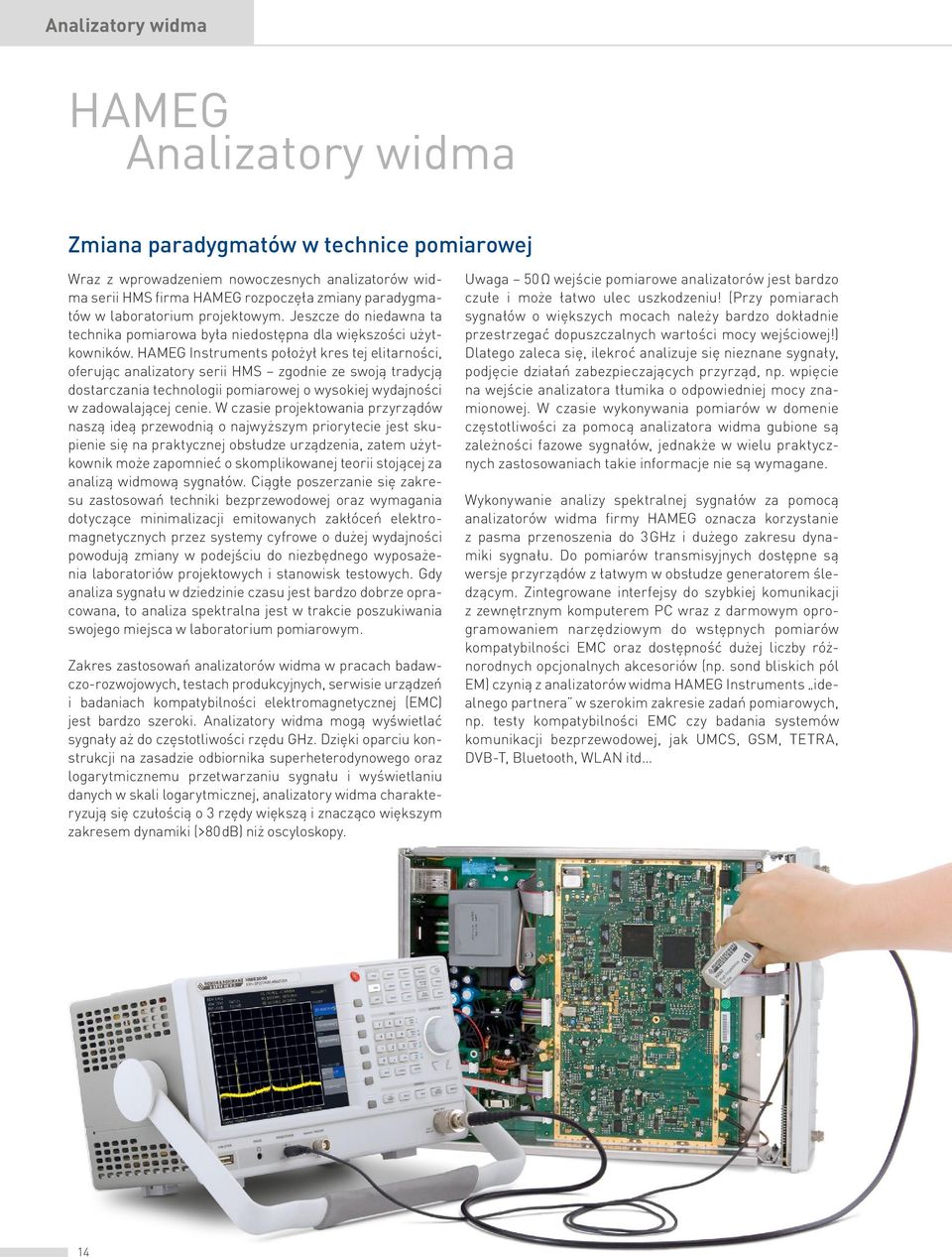

14 Analizatory widma HAMEG Analizatory widma Zmiana paradygmatów w technice pomiarowej Wraz z wprowadzeniem nowoczesnych analizatorów widma serii HMS firma HAMEG rozpoczęła zmiany paradygmatów w laboratorium projektowym. Jeszcze do niedawna ta technika pomiarowa była niedostępna dla większości użytkowników. HAMEG Instruments położył kres tej elitarności, oferując analizatory serii HMS zgodnie ze swoją tradycją dostarczania technologii pomiarowej o wysokiej wydajności w zadowalającej cenie. W czasie projektowania przyrządów naszą ideą przewodnią o najwyższym priorytecie jest skupienie się na praktycznej obsłudze urządzenia, zatem użytkownik może zapomnieć o skomplikowanej teorii stojącej za analizą widmową sygnałów. Ciągłe poszerzanie się zakresu zastosowań techniki bezprzewodowej oraz wymagania dotyczące minimalizacji emitowanych zakłóceń elektromagnetycznych przez systemy cyfrowe o dużej wydajności powodują zmiany w podejściu do niezbędnego wyposażenia laboratoriów projektowych i stanowisk testowych. Gdy analiza sygnału w dziedzinie czasu jest bardzo dobrze opracowana, to analiza spektralna jest w trakcie poszukiwania swojego miejsca w laboratorium pomiarowym. Zakres zastosowań analizatorów widma w pracach badawczo-rozwojowych, testach produkcyjnych, serwisie urządzeń i badaniach kompatybilności elektromagnetycznej (EMC) jest bardzo szeroki. Analizatory widma mogą wyświetlać sygnały aż do częstotliwości rzędu GHz. Dzięki oparciu konstrukcji na zasadzie odbiornika superheterodynowego oraz logarytmicznemu przetwarzaniu sygnału i wyświetlaniu danych w skali logarytmicznej, analizatory widma charakteryzują się czułością o 3 rzędy większą i znacząco większym zakresem dynamiki (>80 db) niż oscyloskopy. Uwaga 50 Ω wejście pomiarowe analizatorów jest bardzo czułe i może łatwo ulec uszkodzeniu! (Przy pomiarach sygnałów o większych mocach należy bardzo dokładnie przestrzegać dopuszczalnych wartości mocy wejściowej!) Dlatego zaleca się, ilekroć analizuje się nieznane sygnały, podjęcie działań zabezpieczających przyrząd, np. wpięcie na wejście analizatora tłumika o odpowiedniej mocy znamionowej. W czasie wykonywania pomiarów w domenie częstotliwości za pomocą analizatora widma gubione są zależności fazowe sygnałów, jednakże w wielu praktycznych zastosowaniach takie informacje nie są wymagane. Wykonywanie analizy spektralnej sygnałów za pomocą analizatorów widma firmy HAMEG oznacza korzystanie z pasma przenoszenia do 3 GHz i dużego zakresu dynamiki sygnału. Do pomiarów transmisyjnych dostępne są wersje przyrządów z łatwym w obsłudze generatorem śledzącym. Zintegrowane interfejsy do szybkiej komunikacji z zewnętrznym komputerem PC wraz z darmowym oprogramowaniem narzędziowym do wstępnych pomiarów kompatybilności EMC oraz dostępność dużej liczby różnorodnych opcjonalnych akcesoriów (np. sond bliskich pól EM) czynią z analizatorów widma HAMEG Instruments idealnego partnera w szerokim zakresie zadań pomiarowych, np. testy kompatybilności EMC czy badania systemów komunikacji bezprzewodowej, jak UMCS, GSM, TETRA, DVB-T, Bluetooth, WLAN itd 14

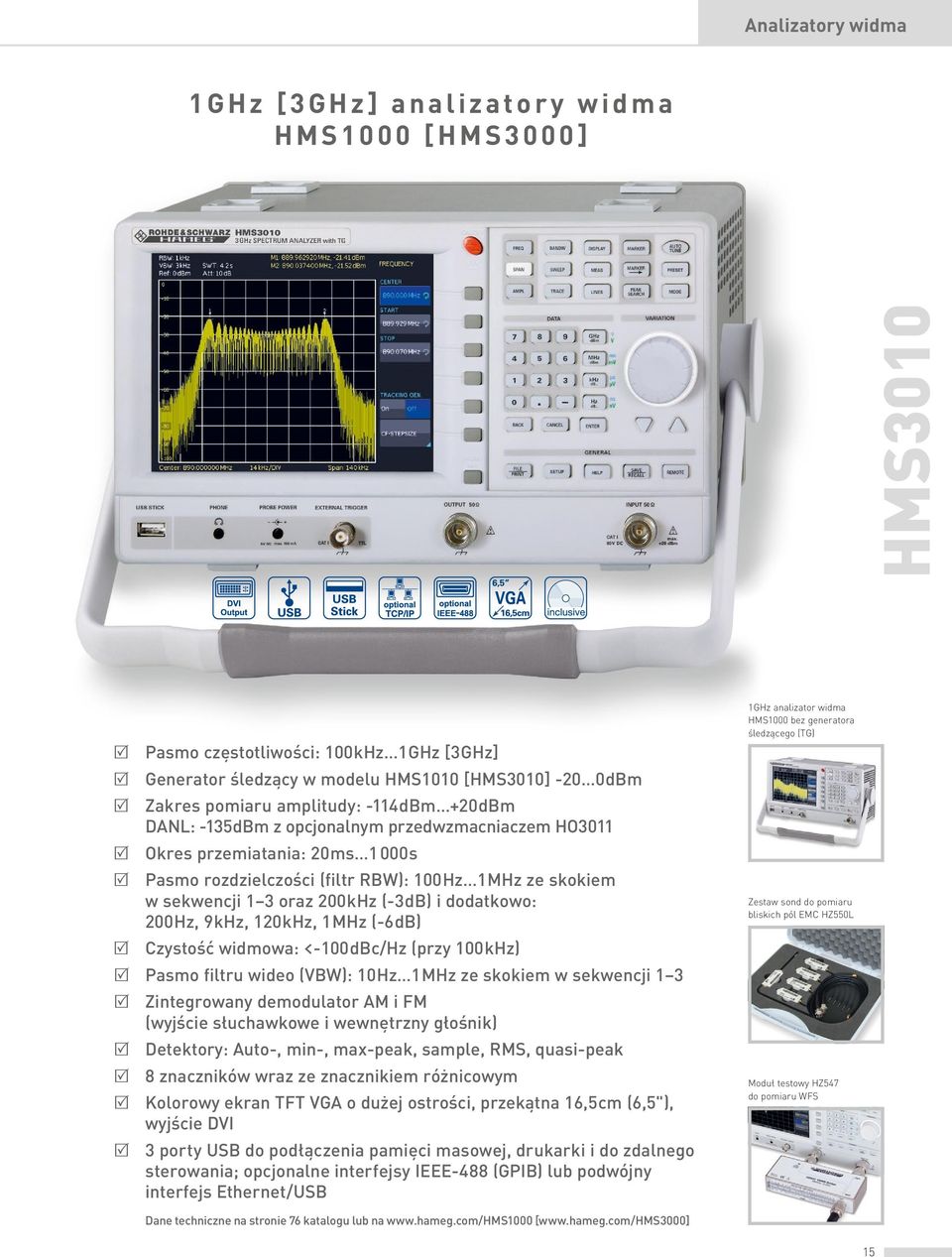

15 Analizatory widma 1GHz [3GHz] analizatory widma HMS1000 [HMS3000] HMS3010 R Pasmo częstotliwości: 100 khz 1 GHz [3 GHz] R Generator śledzący w modelu HMS1010 [HMS3010] dbm R Zakres pomiaru amplitudy: -114 dbm +20 dbm DANL: -135 dbm z opcjonalnym przedwzmacniaczem HO3011 R Okres przemiatania: 20 ms s R Pasmo rozdzielczości (filtr RBW): 100 Hz 1 MHz ze skokiem w sekwencji 1 3 oraz 200 khz (-3 db) i dodatkowo: 200 Hz, 9 khz, 120 khz, 1 MHz (-6 db) R Czystość widmowa: <-100 dbc/hz (przy 100 khz) R Pasmo filtru wideo (VBW): 10 Hz 1 MHz ze skokiem w sekwencji 1 3 R Zintegrowany demodulator AM i FM (wyjście słuchawkowe i wewnętrzny głośnik) R Detektory: Auto-, min-, max-peak, sample, RMS, quasi-peak R 8 znaczników wraz ze znacznikiem różnicowym R Kolorowy ekran TFT VGA o dużej ostrości, przekątna 16,5 cm (6,5"), wyjście DVI R 3 porty USB do podłączenia pamięci masowej, drukarki i do zdalnego sterowania; opcjonalne interfejsy IEEE-488 (GPIB) lub podwójny interfejs Ethernet/USB 1 GHz analizator widma HMS1000 bez generatora śledzącego (TG) Zestaw sond do pomiaru bliskich pól EMC HZ550L Moduł testowy HZ547 do pomiaru WFS Dane techniczne na stronie 76 katalogu lub na [ 15

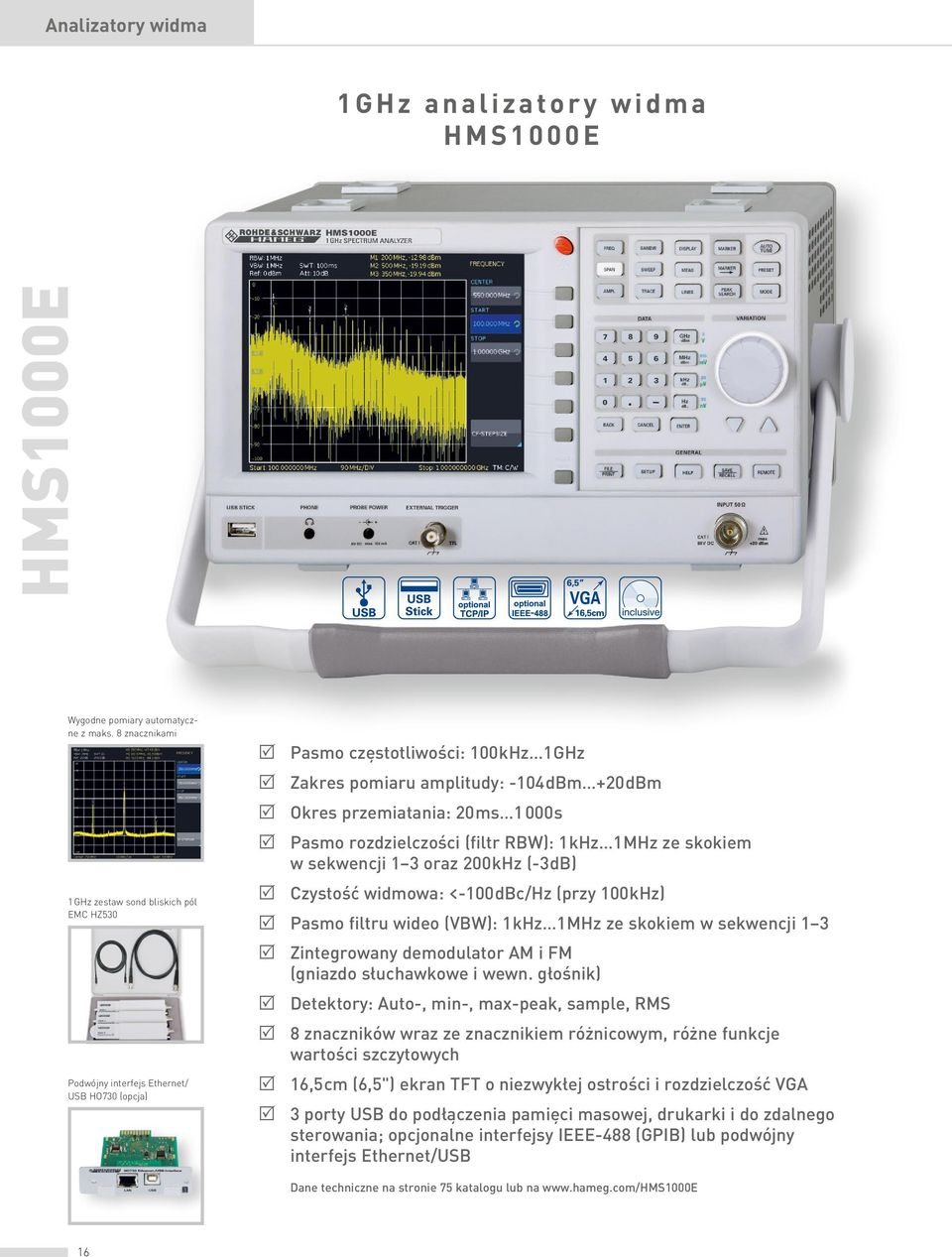

16 Analizatory widma 1GHz analizatory widma HMS1000E 16HMS1000E Wygodne pomiary automatyczne z maks. 8 znacznikami 1 GHz zestaw sond bliskich pól EMC HZ530 Podwójny interfejs Ethernet/ USB HO730 (opcja) R Pasmo częstotliwości: 100 khz 1 GHz R Zakres pomiaru amplitudy: -104 dbm +20 dbm R Okres przemiatania: 20 ms s R Pasmo rozdzielczości (filtr RBW): 1 khz 1 MHz ze skokiem w sekwencji 1 3 oraz 200 khz (-3 db) R Czystość widmowa: <-100 dbc/hz (przy 100 khz) R Pasmo filtru wideo (VBW): 1 khz 1 MHz ze skokiem w sekwencji 1 3 R Zintegrowany demodulator AM i FM (gniazdo słuchawkowe i wewn. głośnik) R Detektory: Auto-, min-, max-peak, sample, RMS R 8 znaczników wraz ze znacznikiem różnicowym, różne funkcje wartości szczytowych R 16,5 cm (6,5") ekran TFT o niezwykłej ostrości i rozdzielczość VGA R 3 porty USB do podłączenia pamięci masowej, drukarki i do zdalnego sterowania; opcjonalne interfejsy IEEE-488 (GPIB) lub podwójny interfejs Ethernet/USB Dane techniczne na stronie 75 katalogu lub na

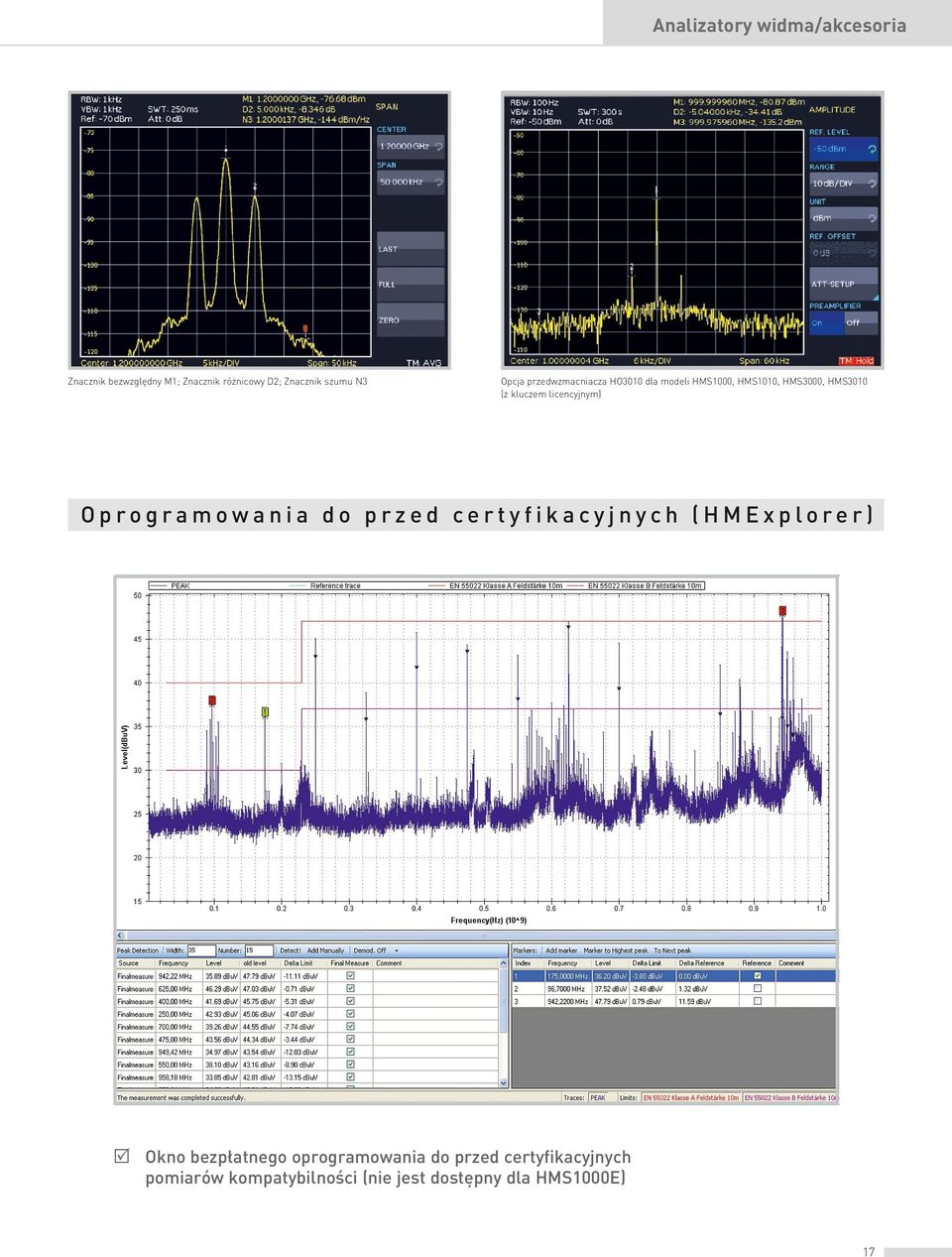

17 Analizatory widma/akcesoria Znacznik bezwzględny M1; Znacznik różnicowy D2; Znacznik szumu N3 Opcja przedwzmacniacza HO3010 dla modeli HMS1000, HMS1010, HMS3000, HMS3010 (z kluczem licencyjnym) Oprogramowania do przed certyfikacyjnych (HMExplorer) R Okno bezpłatnego oprogramowania do przed certyfikacyjnych pomiarów kompatybilności (nie jest dostępny dla HMS1000E) 17

18 Sprzęt do pomiarów kompatybilności EM Układ stabilizacji impedancji sieci (sieć sztuczna) HM HM HM6050-2K (wersja UK, 230 V) HM6050-2S (wersja US, 115 V) Pomiar zakłóceń przewodzonych analizatorem: Fail Pomiar zakłóceń przewodzonych analizatorem: Pass R Pomiar zakłóceń przenoszonych przez sieć zasilającą w zakresie częstotliwości 9 khz 30 MHz (CISPR 16) R Załączany ogranicznik zakłóceń impulsowych R Gniazdo do podłączenia sztucznej ręki Parametry techniczne w temperaturze 23 C ±2 C Pasmo przenoszenia: 9 khz 30 MHz Impedancja: Z = 50Ω (50 μh + 5 Ω) Błąd <20 % w warunkach zgodnych z normą VDE 876T1 Prąd maksymalny: 16 A Napięcie/częstotliwość sieci: 230 V/50 60 Hz, CAT II Sztuczna ręka: 220 pf Ω Uziom ochronny PE (załączany): 50 μh 50 Ω Ogranicznik impulsów przepięciowych Pasmo przenoszenia: 150 khz 30 MHz Tłumienność: 10 db (+1,5dB/-0,5 db) Złącza Wyjście pomiarowe: Gniazdo zasilania badanego u rządzenia: Sztuczna ręka: Kabel zasilający: 50 Ω BNC standardowe niemieckie gniazdko wtyczkowe (opcjonalnie UK lub US) gniazdo bananowe 4 mm stały Dane dodatkowe Temperatura pracy: C Zasilanie: HM6050-2D (wersja DE) 230 V ±10 %, Hz HM6050-2K (wersja UK) 230 V ±10 %, Hz HM6050-2S (wersja US) 115 V ±10 %, Hz Klasa ochronności: I (wg IEC1010-1/VDE 0411) Wymiary i waga: 285 x 125 x 380 mm (Sz. x Wys. x Gł.), ok. 6 kg

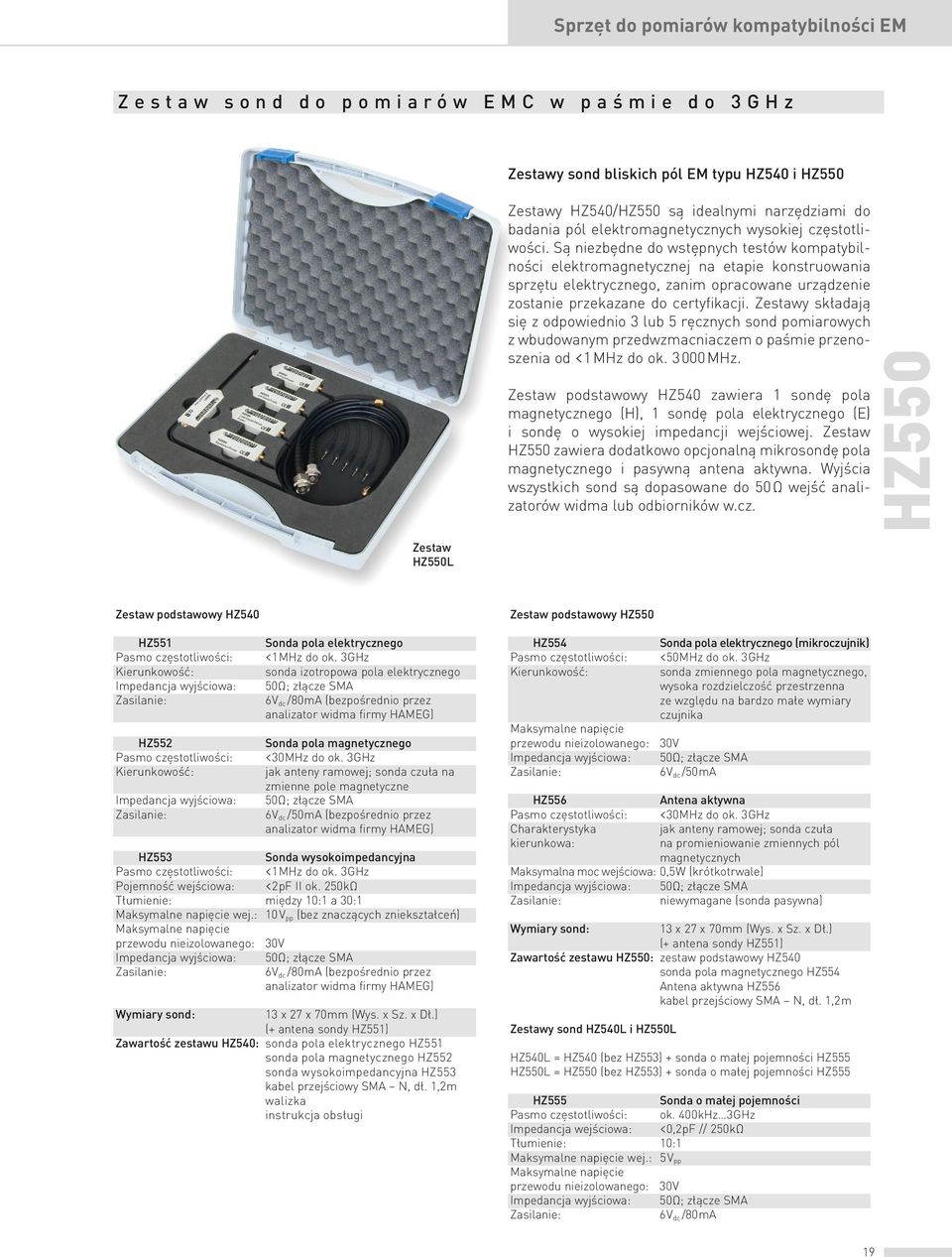

19 Sprzęt do pomiarów kompatybilności EM Zestaw sond do pomiarów EMC w paśmie do 3GHz Zestawy sond bliskich pól EM typu HZ540 i HZ550 Zestaw HZ550L Zestawy HZ540/HZ550 są idealnymi narzędziami do badania pól elektromagnetycznych wysokiej częstotliwości. Są niezbędne do wstępnych testów kompatybilności elektromagnetycznej na etapie konstruowania sprzętu elektrycznego, zanim opracowane urządzenie zostanie przekazane do certyfikacji. Zestawy składają się z odpowiednio 3 lub 5 ręcznych sond pomiarowych z wbudowanym przedwzmacniaczem o paśmie przenoszenia od <1 MHz do ok MHz. Zestaw podstawowy HZ540 zawiera 1 sondę pola magnetycznego (H), 1 sondę pola elektrycznego (E) i sondę o wysokiej impedancji wejściowej. Zestaw HZ550 zawiera dodatkowo opcjonalną mikrosondę pola magnetycznego i pasywną antena aktywna. Wyjścia wszystkich sond są dopasowane do 50 Ω wejść analizatorów widma lub odbiorników w.cz. HZ550 Zestaw podstawowy HZ540 HZ551 Pasmo częstotliwości: Kierunkowość: Impedancja wyjściowa: Zasilanie: HZ552 Pasmo częstotliwości: Kierunkowość: Impedancja wyjściowa: Zasilanie: Sonda pola elektrycznego <1 MHz do ok. 3 GHz sonda izotropowa pola elektrycznego 50 Ω; złącze SMA 6 V dc /80 ma (bezpośrednio przez analizator widma firmy HAMEG) Sonda pola magnetycznego <30 MHz do ok. 3 GHz jak anteny ramowej; sonda czuła na zmienne pole magnetyczne 50 Ω; złącze SMA 6 V dc /50 ma (bezpośrednio przez analizator widma firmy HAMEG) HZ553 Sonda wysokoimpedancyjna Pasmo częstotliwości: <1 MHz do ok. 3 GHz Pojemność wejściowa: <2 pf II ok. 250 kω Tłumienie: między 10:1 a 30:1 Maksymalne napięcie wej.: 10 V pp (bez znaczących zniekształceń) Maksymalne napięcie przewodu nieizolowanego: 30 V Impedancja wyjściowa: 50 Ω; złącze SMA Zasilanie: 6 V dc /80 ma (bezpośrednio przez analizator widma firmy HAMEG) Wymiary sond: 13 x 27 x 70 mm (Wys. x Sz. x Dł.) (+ antena sondy HZ551) Zawartość zestawu HZ540: sonda pola elektrycznego HZ551 sonda pola magnetycznego HZ552 sonda wysokoimpedancyjna HZ553 kabel przejściowy SMA N, dł. 1,2 m walizka instrukcja obsługi Zestaw podstawowy HZ550 HZ554 Pasmo częstotliwości: Kierunkowość: Maksymalne napięcie przewodu nieizolowanego: Impedancja wyjściowa: Zasilanie: Sonda pola elektrycznego (mikroczujnik) <50 MHz do ok. 3 GHz sonda zmiennego pola magnetycznego, wysoka rozdzielczość przestrzenna ze względu na bardzo małe wymiary czujnika 30 V 50 Ω; złącze SMA 6 V dc /50 ma HZ556 Antena aktywna Pasmo częstotliwości: <30 MHz do ok. 3 GHz Charakterystyka kierunkowa: jak anteny ramowej; sonda czuła na promieniowanie zmiennych pól magnetycznych Maksymalna moc wejściowa: 0,5 W (krótkotrwale) Impedancja wyjściowa: 50 Ω; złącze SMA Zasilanie: niewymagane (sonda pasywna) Wymiary sond: 13 x 27 x 70 mm (Wys. x Sz. x Dł.) (+ antena sondy HZ551) Zawartość zestawu HZ550: zestaw podstawowy HZ540 sonda pola magnetycznego HZ554 Antena aktywna HZ556 kabel przejściowy SMA N, dł. 1,2 m Zestawy sond HZ540L i HZ550L HZ540L = HZ540 (bez HZ553) + sonda o małej pojemności HZ555 HZ550L = HZ550 (bez HZ553) + sonda o małej pojemności HZ555 HZ555 Sonda o małej pojemności Pasmo częstotliwości: ok. 400 khz 3 GHz Impedancja wejściowa: <0,2 pf // 250 kω Tłumienie: 10:1 Maksymalne napięcie wej.: 5 V pp Maksymalne napięcie przewodu nieizolowanego: 30 V Impedancja wyjściowa: 50 Ω; złącze SMA Zasilanie: 6 V dc /80 ma 19

20 Sprzęt do pomiarów kompatybilności EM HZ530 Zestaw sond bliskich pól do pomiarów EMC w paśmie do 1GHz Typowa charakterystyka częstotliwościowa sondy E 20HZ530 Typowa charakterystyka częstotliwościowa sondy H Charakterystyka częstotliwościowa sondy wysokoimpedancyjnej Parametry elektryczne w temperaturze 23 C ±2 C Pasmo częstotliwości: 100 khz 1 GHz Zasilanie: 6 V dc bezpośrednio z analizatora widma lub z baterii 4 x 1,5 V AA (niezałączone) Pobór prądu: ok ma dc Wymiary sond: 40 x 90 x 195 mm (Sz. x Wys. x Gł.) Obudowa: plastykowa z wewnętrznym ekranowaniem Zawartość zestawu 1 sonda pola elektrycznego HZ540: 1 sonda pola magnetycznego 1 sonda wysokoimpedancyjna 1 kabel połączeniowy BNC o dł. 1,5 m 1 kabel zasilający instrukcja obsługi walizka transportowa z twardego tworzywa Zestaw HZ530 składa się z trzech aktywnych sond szerokopasmowych przeznaczonych do testów kompatybilności elektromagnetycznej (EMC). Sondy zaprojektowano do współpracy z analizatorami widma firmy HAMEG o impedancji wejściowej 50 Ω. Sondy mogą być zasilane z baterii lub przez analizator. Wąski kształt zapewnia łatwy dostęp do badanych punktów nawet w ciasnych przestrzeniach. Sonda pola magnetycznego (typ H) dostarcza na wejście analizatora sygnał proporcjonalny do natężenia pola magnetycznego w miejscu przyłożenia głowicy czujnika, co pozwala łatwo lokalizować źródła zakłóceń ze względnie wysoką precyzją. Sonda wysokoimpedancyjna może być wykorzystywana do określania poziomu zakłóceń na stykach, w przewodach czy ścieżkach płytek drukowanych. Sonda pola elektrycznego (typ E) jest najczulszą ze wszystkich trzech sond. Można jej używać do oceny skuteczności ekranowania i filtracji w testowanym urządzeniu.

21 Zasilacze laboratoryjne Oscyloskopy Analizatory widma Zasilacze laboratoryjne Przyrządy programowane serii 8100 System modułowy serii 8000 Opcje Osprzęt Dane techniczne 21

22 Zasilacze laboratoryjne HAMEG Zasilacze laboratoryjne Można prościej jeden zamiast wielu Rynek zasilaczy laboratoryjnych jest bardzo rozdrobniony. Użytkownik staje w obliczu na pozór nieograniczonej liczby modeli o różnorodnej charakterystyce, co w efekcie kończy się nagromadzeniem w laboratorium badawczym czy na stanowisku pomiarowym całego zestawu zasilaczy, których znaczna część jest używana bardzo rzadko. Dwa typy zasilaczy HAMEG-a (HM8143 i HMP4040) pokrywają potrzeby licznych zastosowań; każdy z modeli wyróżnia się uniwersalnością, łatwością obsługi, kompaktową obudową i doskonałym stosunkiem ceny do możliwości eksploatacyjnych. Takie zalety są cenne szczególnie w przypadku przemysłowych stanowisk testowych, ponieważ przyrząd uniwersalny pozwala zminimalizować czas zmiany ustawień stanowiska. Cała oferta zasilaczy obejmuje 6 modeli, także w celu zaspokojenia potrzeb klientów dysponujących mniejszym budżetem. Seria HMP obejmuje dwa modele zasilaczy 200 W i dwa modele 400 W, które oferują napięcia wyjściowe w zakresie 0 32 V i prądy do 10 A, w zależności od liczby wymaganych kanałów. Konstrukcja przyrządów serii HMP jest oparta na klasycznym rozwiązaniu z transformatorem sieciowym z wykorzystaniem impulsowych stabilizatorów wstępnych o dużej sprawności (preregulatorów) i liniowych stabilizatorów końcowych. Efektem przyjętych rozwiązań jest duży poziom mocy wyjściowej przy kompaktowych wymiarach oraz wysoka sprawność energetyczna. Dodatkowo zasilacze serii HMP wyróżnia inteligentny system zarządzania mocą, który pozwala na dostarczanie wyższych wartości prądu (np. do 10 A) przy średnim poziomie napięcia wyjściowego (np. 16 V). Wyjątkowo niski poziom tętnień resztkowych (150 μv rms ) jest osiągany nawet przy pełnej mocy wyjściowej. Wysoka rozdzielczość ustawienia i odczytu wartości wyjściowych sięgająca 1 mv/0,1 ma spełnia nawet najostrzejsze wymagania. Nie mniej istotną cechą zasilaczy jest możliwość programowania przez użytkownika prostych przebiegów napięcia i prądu wyjściowego z wykorzystaniem funkcji EasyArb. Zasilacz HM8143 pracuje w klasie 130 W, ale jest urządzeniem unikalnym w tej klasie ze względu na swoje dwa dwukwadrantowe wyjścia 0 30 V/2 A, które mogą pracować zarówno jako źródło napięcia, jak i jako obciążenie badanego obwodu. Zasilacz ma również funkcję generacji przebiegów arbitralnych, a jego napięcie wyjściowe może być modulowane sygnałem zewnętrznym. W ciągu ostatnich 20 lat tysiące użytkowników, szczególnie w laboratoriach testowych, z powodzeniem stosowało ten zasilacz, jak również jego poprzednika HM8142, w bardzo wielu aplikacjach, korzystając z jego uniwersalności. Model HM z dwoma wyjściami 0 32 V/2 A i jednym wyjściem 0 5,5 V/5 A jest od wielu lat naszym najlepiej sprzedającym się zasilaczem, który stał się nieodzownym wyposażeniem bardzo wielu laboratoriów. Wszystkie zasilacze posiadają wyjścia galwanicznie izolowane od ziemi, wyposażone w zabezpieczenie przed przeciążeniem i zwarciem, które mogą pracować w trybie równoległym lub szeregowym, dostarczając odpowiednio wyższych prądów lub napięć. Wspólny bezpiecznik elektroniczny zapewnia jednoczesne wyłączenie wszystkich wyjść w przypadku pojawienia się usterki. Modele serii HMP wyposażono również w rozbudowany system FuseLink umożliwiający definiowanie wzajemnych uzależnień bezpieczników elektronicznych poszczególnych kanałów. 22

23 Zasilacze laboratoryjne Programowane 3[4]-kanałowe zasilacze o dużej wydajności HMP4030 [HMP4040] HMP4040 R 3 x 0 32 V/0 10 A moc wyjściowa maks. 384 W [4 x 0 32 V/0 10 A moc wyjściowa maks. 384 W] R Moc 384 W uzyskiwana dzięki układowi inteligentnego zarządzania mocą R Niski poziom tętnień <150 μv dzięki wyjściowym stabilizatorom liniowym R Wysoka rozdzielczość ustawienia i odczytu sięgająca 1 mv/0,2 ma R Klawiatura do bezpośredniego wprowadzania wartości parametrów R Galwanicznie izolowane od siebie i ziemi, odporne na zwarcie kanały wyjściowe R Zaawansowane tryby pracy równoległej i szeregowej wyjść ze śledzeniem napięcia lub prądu R Definiowanie dowolnych charakterystyk napięciowo-prądowych funkcją EasyArb R Funkcja FuseLink: ustawianie powiązań bezpieczników elektronicznych indywidualnie dla każdego kanału R Dowolnie ustawiany poziom zabezpieczenia przed przepięciem (OVP) dla wszystkich wyjść R Przejrzyste wyświetlanie parametrów na ekranie LCD i podświetlanych przyciskach R Wyjścia wszystkich kanałów (łącznie z zaciskami pomiarowymi) również na tylnej ściance R Podwójny interfejs USB/RS-232; opcjonalnie IEEE-488 (GBIP) lub podwójny interfejs Ethernet/USB Dane techniczne na stronie 79 katalogu lub na [ Wersja 3-kanałowa HMP4030 Powiązanie pojedynczych kanałów funkcją FuseLink Łatwa integracja w systemach stojakowych dzięki wyjściom na tylnej ściance 23

24 Zasilacze laboratoryjne Programowane 2[3]-kanałowe zasilacze o dużej wydajności HMP2020 [HMP2030] 24HMP2030 Model 2-kanałowy HMP2020 Powiązania bezpieczników pojedynczych kanałów funkcją FuseLink Wyjścia na tylnej ściance do łatwej zabudowy zasilacza w stojaku R 1 x 0 32 V/0 10 A 1 x 0 32 V/0 5 A moc wyjściowa maks. 188 W [3 x 0 32V/0 5 A moc wyjściowa maks. 188 W] R Moc wyjściowa 188 W uzyskiwana dzięki układowi inteligentnego zarządzania mocą R Niski poziom tętnień <150 μv dzięki wyjściowym stabilizatorom liniowym R Wysoka rozdzielczość ustawienia i odczytu sięgająca 1 mv/0,1 ma R Galwanicznie izolowane od siebie i ziemi, odporne na zwarcie kanały wyjściowe R Zaawansowany tryb pracy równoległej i szeregowej wyjść ze śledzeniem napięcia lub prądu R Definiowanie dowolnych charakterystyk napięcia i prądu wyjściowego funkcją EasyArb R FuseLink: ustawianie powiązań bezpieczników elektronicznych indywidualnie dla każdego kanału R Dowolnie ustawiany poziom zabezpieczenia przed przepięciem (OVP) dla wszystkich wyjść R Przejrzyste wyświetlanie parametrów pracy na ekranie LCD i podświetlanych przyciskach R Wyjścia wszystkich kanałów (łącznie z zaciskami pomiarowymi) również na tylnej ściance R Podwójny interfejs USB/RS-232; opcjonalnie IEEE-488 (GBIP) lub podwójny interfejs Ethernet/USB Dane techniczne na stronie 78 katalogu lub na [

25 Zasilacze laboratoryjne Zasilacz 3-kanałowy HM HM R 2 x 0 32 V/0 2 A 1 x 0 5,5 V/0 5 A R Zasilacz laboratoryjny o doskonałych parametrach eksploatacyjnych w niskiej cenie R Wyjścia izolowane od ziemi (floating) i zabezpieczone przed przeciążeniem i zwarciem R Niezależny odczyt napięcia i prądu dla każdego kanału: 4 cyfry dla kanałów 1 i 3; 3 cyfry dla kanału 2 R Rozdzielczość odczytu: 10 mv/1 ma dla kanałów 1 i 3; 10 mv/10 ma dla kanału 2 R Ochrona czułych obciążeń za pomocą ogranicznika prądu lub bezpiecznika elektronicznego R Włączanie/wyłączanie wszystkich wyjść jednym przyciskiem R Niski poziom tętnień, duża moc wyjściowa, bardzo dobra stabilizacja R Możliwość równoległej (do 9 A) i szeregowej (do 69,5 V) pracy wyjść R Wentylator chłodzący z regulacją temperaturową HZ42: Zestaw o wys. 2U do montażu zasilacza w stojaku 19" Dane techniczne na stronie 77 katalogu lub na Silikonowe przewody pomiarowe HZ10S 25

26 Zasilacze laboratoryjne Zasilacz arbitralny HM HM8143 Sygnał arbitralny m.cz. HO880 - moduł interfejsu IEEE-488 (GPIB) (opcja) HZ42: Zestaw o wys. 2U do montażu zasilacza w stojaku 19" R 2 x 0 30 V/0 2 A 1 x 5V/0 2A R Rozdzielczość odczytu: 10mV/1mA R Możliwość równoległej (do 6 A) i szeregowej (do 65 V) pracy wyjść R Praca w trybie obciążenia elektronicznego o mocy do 60 W na kanał (maks. 2 A) R Możliwość generacji na wyjściu przebiegu arbitralnego (dowolnie definiowanego przez użytkownika) o długości maks punktów (rozdzielczość 12 bitów) R Oprogramowanie do zdalnego sterowania i edycji przebiegów arbitralnych R Bezpiecznik elektroniczny i praca w trybie śledzenia wyjść 30 V R Modulacja napięć wyjściowych zewnętrznym sygnałem sterującym: napięcie wejściowe 0 10 V, pasmo 50 khz R Wejścia pomiarowe (SENSE) służące do kompensacji spadku napięcia na przewodach połączeniowych R Pomiar napięć i prądów wyjść regulowanych R Galwanicznie izolowany podwójny interfejs USB/RS-232; opcjonalnie interfejs IEEE-488 (GBIP) Dane techniczne na stronie 77 katalogu lub na

27 Programowane przyrządy pomiarowe serii 8100 Oscyloskopy Analizatory widma Zasilacze laboratoryjne Przyrządy programowane serii 8100 System modułowy serii 8000 Opcje Osprzęt Dane techniczne 27

28 Programowane przyrządy pomiarowe serii 8100 HAMEG Przyrządy programowane serii 8100 Programowane przyrządy pomiarowe serii 8100 firmy HAMEG są doskonale przystosowane do pracy na liniach produkcyjnych i w automatycznych systemach pomiarowych w laboratoriach badawczych. Przyrządy są wyposażone zarówno w interfejsy USB/RS-232, jak i w interfejs GPIB (IEEE-488), co umożliwia ich łatwą integrację w dowolnym systemie pomiarowym. W połączeniu z innymi, zdalnie sterowanymi urządzeniami firmy HAMEG przyrządy te mogą być łatwo konfigurowane w stosunkowo niedrogie zestawy pomiarowe o dużych możliwościach eksploatacyjnych. Oczywiście każdy z tych przyrządów może być obsługiwany ręcznie i pracować jako niezależny instrument w dowolnym laboratorium. 6-cyfrowy precyzyjny multimetr HM8112-3, 8 kw miernik mocy HM8115-2, mostek LCR HM8118, 3 GHz częstościomierz HM8123 oraz nowe arbitralne generatory funkcyjne o paśmie 25 MHz i 50 MHz serii HMF to precyzyjne przyrządy pomiarowe o dużych możliwościach eksploatacyjnych, przeznaczone do pracy w przemyśle, laboratoriach badawczo-rozwojowych, szkolnictwie wyższym, produkcyjnych stanowiskach testowych czy wreszcie w serwisie urządzeń elektronicznych. Generatory sygnałowe w.cz. HM i HM8135 są precyzyjnymi syntezatorami częstotliwości o paśmie od 1 Hz do odpowiednio 1,2 GHz i 3 GHz. 12,5 MHz generator funkcyjny HM8150 wykorzystuje układ bezpośredniej syntezy cyfrowej (DDS) do generacji stabilnych sygnałów o małych zniekształceniach, gwarantując optymalne parametry eksploatacyjne. 28

29 Programowane przyrządy pomiarowe serii MHz [50MHz] arbitralne generatory funkcyjne HMF2525 [HMF2550] HMF2550 R Pasmo częstotliwości: 10 μhz 25 MHz [50 MHz] R Napięcie wyjściowe: 5 mv pp 10 V pp (na obciążeniu 50 Ω) Składowa stała regulowana w zakresie ±5 mv 5 V R Generator arbitralny: 250 MSa/s, 256 k punktów, 14-bitowa rozdzielczość R Przebiegi wyjściowe: sinusoidalny, prostokątny, impulsowy, trójkątny, piłokształtny, arbitralny (w tym predefiniowane sygnały standardowe, jak sinc, biały szum itp.) R Współczynnik zniekształceń harmonicznych: 0,04 % (f <100 khz) R Przemiatanie i bramkowanie częstotliwości, wyzwalanie sygnałem zewnętrznym, generacja paczek impulsów R Czas narastania: <8 ns; w trybie impulsowym czas trwania zbocza regulowany w zakresie ns R Tryb impulsowy: pasmo częstotliwości 100 μhz 12,5 MHz [25 MHz], szerokość impulsów 15 ns 999 s, rozdzielczość 5 ns R Modulacja sygnału wyjściowego: AM, FM, PM, PWM, FSK (wew. i zewn.) R 10 MHz podstawa czasu: oscylator TCXO ±1 ppm, gniazdo I/O BNC na tylnej ściance R Port USB na panelu czołowym: zapis i odczyt przebiegów oraz ustawień R 8,9 cm (3,5") ekran TFT o dużej ostrości: wyświetlanie przebiegów wyjściowych i wszystkich parametrów R Podwójny interfejs USB/RS-232; opc. IEEE-488 (GPIB) lub podwójny interfejs Ethernet/USB Dane techniczne na stronie 87 katalogu lub na [ Generacja przebiegów złożonych o długości 256 kpkt. i rozdzielczości 14 bitów Natychmiastowy odczyt wszystkich parametrów na 3,5" ekranie TFT i interaktywnych klawiszach programowych Podwójny interfejs Ethernet/USB HO730 (opcja) 29

30 Programowane przyrządy pomiarowe serii ½ -cyfrowy precyzyjny multimetr HM [HM8112-3S] 30HM HM8112-3S: Multimetr z wbudowaną kartą skanera pomiarowego (8+1 kanałów, wejścia 2- i 4-przewodowe) HZ42: Zestaw o wys. 2U do montażu miernika w stojaku 19" Precyzyjny pomiar temperatury sondą temperaturową R 6½-cyfrowy odczyt wyniku (maksymalne wskazanie ) R Rozdzielczość odczytu: 100 nv, 100 pa, 100 µω, 0,01 C/ F R Dokładność podstawowa pomiarów stałoprądowych: 0,003 % R Pomiary 2- i 4-przewodowe R Ustawiany odstęp kolejnych pomiarów od 0,1 60 s R Przesyłanie do komputera PC do 100 pomiarów na sekundę R Pomiar rzeczywistej wartości skutecznej (True RMS) sygnałów AC i DC+AC R Funkcje matematyczne: pomiar względny, pomiar wartości maksymalnej, minimalnej i średniej, testy mierzonej wielkości względem wartości granicznych R Pomiar temperatury sondami z czujnikami platynowymi (PT100/PT1000) i termoparowymi (typu K i J) R Wewnętrzny rejestrator do wyników pomiarów R Zerowanie zakresu (korekcja rezystancji przewodów pomiarowych) R Galwanicznie izolowany podwójny interfejs USB/RS-232; opcjonalnie interfejs IEEE-488 (GBIP) R [HM8112-3S]: HM łącznie z kartą skanera pomiarowego (8+1 kanałów, każdy z możliwością pomiaru 2- lub 4-przewodowego) Dane techniczne na stronie 79 katalogu lub na

31 Programowane przyrządy pomiarowe serii kW miernik mocy HM HM R Szeroki zakres mierzonych mocy: 1 mw 8 kw R Zakres pomiaru napięcia: 100 mv 500 V; Zakres pomiaru prądu: 1 ma 16 A R Zakres częstotliwości mierzonych sygnałów: DC 1 khz R Jednoczesny odczyt wartości napięcia, prądu i mocy R Odczyt mocy pozornej, moc czynna i bierna R Odczyt współczynnika mocy (cosϕ) R Prosta obsługa dzięki funkcji automatycznego doboru zakresu pomiarowego R Wyjście (BNC) układu monitorowania chwilowej mocy czynnej R Przyrząd nadający się do pomiarów układów z przemianą częstotliwości R Załączone oprogramowanie do zdalnego sterowania i rejestracji danych pomiarowych R Galwanicznie izolowany podwójny interfejs USB/RS-232; opcjonalnie interfejs IEEE-488 (GBIP) Adapter pomiarowy HZ815 Wartość skuteczna RMS napięcia zmiennego Moc czynna Dane techniczne na stronie 81 katalogu lub na 31

32 Programowane przyrządy pomiarowe serii kHz Mostek LCR HM HM8118 HZ188: 4-przewodowy adapter SMD (w komplecie przyrządu) HZ184: 4-przewodowy kabel pomiarowy Kelvina (w komplecie przyrządu) HZ181: 4-przewodowy adapter pomiarowy z płytkami kontaktowymi (opcjonalnie) R Dokładność podstawowa: 0,05 % R Funkcje pomiarowe: L, C, R, Z, X, Y, G, B, D, Q, Θ, Δ, M, N R Częstotliwości testowe: 20 Hz 200 khz R Do 12 pomiarów na sekundę R Tryb szeregowy i równoległy R Interfejs biningowy HO118 (opcja) do automatycznego sortowania podzespołów R Programowane wewnętrzne napięcie i prąd polaryzacji R Pomiar parametrów transformatorów R Polaryzacja kondensatorów napięciem zewnętrznym do 40 V R W komplecie kable pomiarowe typu Kelvina i 4-przewodowy adapter do pomiarów elementów SMD R Galwanicznie izolowany podwójny interfejs USB/RS-232; opcjonalnie interfejs IEEE-488 (GBIP) Dane techniczne na stronie 81 katalogu lub na

33 Programowane przyrządy pomiarowe serii GHz programowany licznik uniwersalny HM8123 HM8123 R Zakres pomiarowy: 0 Hz 3 GHz R 2 wejścia pomiarowe: DC 200 MHz, 1 wejście pomiarowe: 100 MHz 3 GHz R Wejścia A i B: impedancja wejściowa 1 MΩ/50 Ω (przełączana), czułość 25 mv rms R Wejście C: impedancja wejściowa 50 Ω, czułość 30 mv rms R 400 MHz podstawa czasu ze stabilnością 0,5 ppm R 10-cyfrowa rozdzielczość przy 10 s bramce pomiarowej R 9 funkcji pomiarowych, zewnętrzne bramkowanie i aktywacja pomiarów R Wejście zewnętrznego sygnału podstawy czasu (10 MHz) R Oscylator standardowy: TCXO (stabilność temperaturowa: ±0,5 x 10-6 ) Oscylator opcjonalny: OCXO (stabilność temperaturowa: ±1 x 10-8 ) R Intuicyjna obsługa dzięki bezpośredniemu dostępowi do funkcji za pomocą jednego przycisku R Galwanicznie izolowany podwójny interfejs USB/RS-232; opcjonalnie interfejs IEEE-488 (GBIP) Kable pomiarowe BNC/BNC typu HZ33, HZ34 HZ42: Zestaw o wys. 2U do montażu przyrządu w stojaku 19" HZ20: Złącze przejściowe z BNC na 4 mm gniazda bananowe Dane techniczne na stronie 82 katalogu lub na 33

34 Programowane przyrządy pomiarowe serii ,2GHz syntezator wysokiej częstotliwości HM HM HZ42: Zestaw o wys. 2U do montażu przyrządu w stojaku 19" HO880: Moduł interfejsu IEEE-488 (GPIB) (opcja) R Pasmo generowanych częstotliwości: 1 Hz 1,2 GHz R Moc wyjściowa: dbm R 1 Hz rozdzielczość (dokładność 0,5 ppm) R Wejście zewnętrznej podstawy czasu (10 MHz) R Modulacja sygnału wyjściowego: AM, FM, Pulse, Φ, FSK, PSK R Szybka modulacja impulsowa: typowo 200 ns R Wewnętrzny sygnał modulujący (sinus, prostokąt, trójkąt, piła): 10 Hz 150 khz R Wysoka czystość widmowa sygnału R Pamięć do 10 ustawień przyrządu w tym ustawienia domyślnego po włączeniu R Oscylator standardowy: TCXO (stabilność temperaturowa: ±0,5 x 10-6 ) Oscylator opcjonalny: OCXO (stabilność temperaturowa: ±1 x 10-8 ) R Galwanicznie izolowany podwójny interfejs USB/RS-232; opcjonalnie interfejs IEEE-488 (GBIP) Dane techniczne na stronie 83 katalogu lub na

35 Programowane przyrządy pomiarowe serii GHz syntezator wysokiej częstotliwości HM8135 HM8135 R Pasmo generowanych częstotliwości: 1 Hz 3 GHz R Moc wyjściowa: dbm R 1 Hz rozdzielczość (dokładność 0,5 ppm) R Wejście zewnętrznej podstawy czasu (10 MHz) R Modulacja sygnału wyjściowego: AM, FM, Pulse, Φ, FSK, PSK R Szybka modulacja impulsowa: typowo 200 ns R Wewnętrzny sygnał modulujący (sinus, prostokąt, trójkąt, piła): 10 Hz 200 khz R Wysoka czystość widmowa sygnału R Pamięć do 10 ustawień przyrządu w tym ustawienia domyślnego po włączeniu R Oscylator standardowy: TCXO (stabilność temperaturowa: ±0,5 x 10-6 ) Oscylator opcjonalny: OCXO (stabilność temperaturowa: ±1 x 10-8 ) R Galwanicznie izolowany podwójny interfejs USB/RS-232; opcjonalnie interfejs IEEE-488 (GBIP) HO880: Moduł interfejsu IEEE-488 (GPIB) (opcja) Wewnętrzne źródło sygnału modulującego Dane techniczne na stronie 85 katalogu lub na 35

36 Programowane przyrządy pomiarowe serii ,5MHz arbitralny generator funkcyjny HM HM8150 Bramkowany sinus edycja przebiegu w załączonym oprogramowaniu na PC Przebieg sinusoidalny z modulacją AM Wyzwalany sygnał arbitralny R Pasmo częstotliwości: 10 mhz 12,5 MHz R Napięcie wyjściowe: 10 mv pp 10 V pp (na obciążeniu 50 Ω) R Przebiegi wyjściowe: sinusoidalny, prostokątny, trójkątny, impulsowy, piłokształtny, arbitralny R Czas narastania i opadania: <10 ns R Regulacja szerokości impulsów: 100 ns 80 s R Generacja przebiegów arbitralnych z próbkowaniem 40 MSa/s R Przemiatanie częstotliwości, generacja paczek impulsów, bramkowanie sygnału, wyzwalanie zewnętrzne R Oprogramowanie na komputer PC do zdalnego sterowania przyrządem i edycji przebiegów arbitralnych R Modulacja amplitudy sygnałem zewnętrznym (pasmo 20 khz) R Intuicyjna obsługa funkcji jednym przyciskiem szybka zmiana sygnału wyjściowego R Galwanicznie izolowany podwójny interfejs USB/RS-232; opcjonalnie interfejs IEEE-488 (GBIP) Dane techniczne na stronie 86 katalogu lub na

37 System modułowy serii 8000 Oscyloskopy Analizatory widma Zasilacze laboratoryjne Przyrządy programowane serii 8100 System modułowy serii 8000 Opcje Osprzęt Dane techniczne 37

38 System modułowy serii 8000 HAMEG System modułowy serii 8000 W ciągu wielu lat praktycznych zastosowań system modułowy serii 8000 firmy HAMEG dowiódł klientom swojej wartości. Dowodem niewątpliwych zalet systemu jest kilkaset tysięcy sprzedanych modułów. Najlepszy na rynku stosunek ceny do możliwości eksploatacyjnych i wyjątkowa elastyczność systemu opartego na modułach wtykowych pozwala użytkownikowi w szybki i tani sposób adaptować posiadany zestaw pomiarowy do zmieniających się wymagań. Ustawiając do 5 urządzeń jedno na drugim, można zaoszczędzić miejsce i uporządkować stół laboratoryjny. W ten sposób można zestawić do 10 różnych przyrządów przy minimalnym wykorzystaniu miejsca na stanowisku pomiarowym. Odpowiednie gniazda na górnej części obudowy przeznaczone są dla stopek przyrządu stojącego wyżej. Dzięki takiemu rozwiązaniu, po prawidłowym ustawieniu, ramki modułów nie mogą przesuwać się względem siebie i mogą być również w ten sam sposób zestawiane z innymi przyrządami HAMEG-a, jak oscyloskopy, analizatory czy zasilacze. dostępne są na wewnętrznych złączach modułu podstawowego. System modułowy serii 8000 stanowi oszczędną i elastyczną alternatywę dla konwencjonalnego sprzętu pomiarowego, szczególnie dla szkół i centrów szkolenia praktycznego. Ponieważ moduł podstawowy HM (ramka) umożliwia jednoczesną pracę dwóch przyrządów modułowych w dowolnej konfiguracji, to najczęściej w laboratorium wystarczy jeden taki moduł na studenta. Odpowiednie moduły pomiarowe wydawane są wtedy studentom zgodnie z wymaganiami konkretnego ćwiczenia. W systemie modułowym serii 8000 oferowane są, oprócz modułu podstawowego HM i modułu pustego HM800, następujące przyrządy: 4-cyfrowy programowany multimetr HM8012, miernik 25 khz RLC HM8018, 1,6 GHz licznik uniwersalny HM8021-4, 10 MHz generator funkcyjny HM i potrójny zasilacz HM W pustym module HM800 użytkownik może zaprojektować własny przyrząd, który będzie zintegrowany z innymi elementami systemu. Niezbędne napięcia zasilające 38
