EDYTORY AUDIO JAKO NARZĘDZIE DYDAKTYCZNE CZĘŚĆ 1. MOŻLIWOŚCI
|
|
- Seweryn Olejnik
- 8 lat temu
- Przeglądów:
Transkrypt

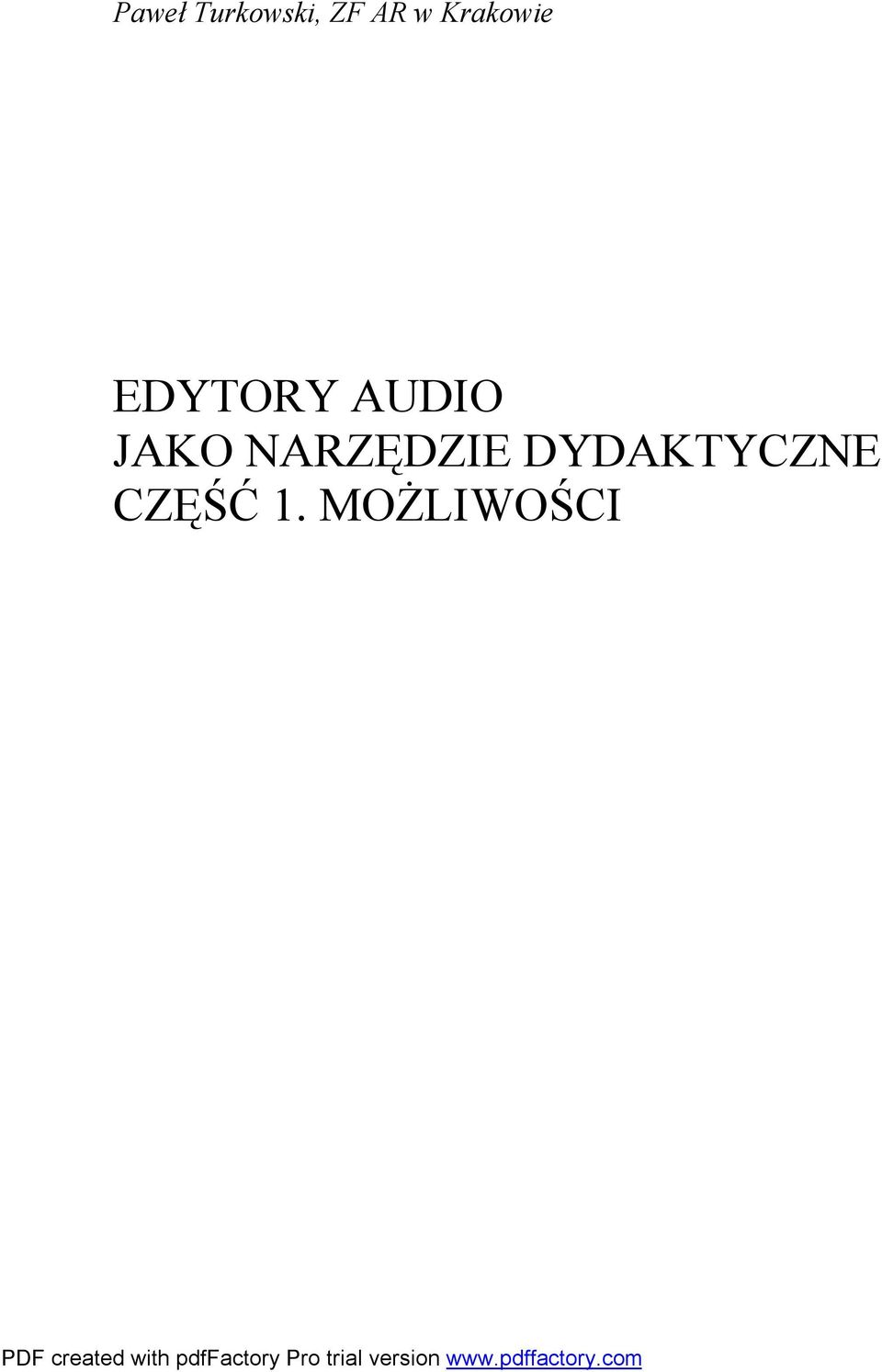

1 Paweł Turkowski, ZF AR w Krakowie EDYTORY AUDIO JAKO NARZĘDZIE DYDAKTYCZNE CZĘŚĆ 1. MOŻLIWOŚCI

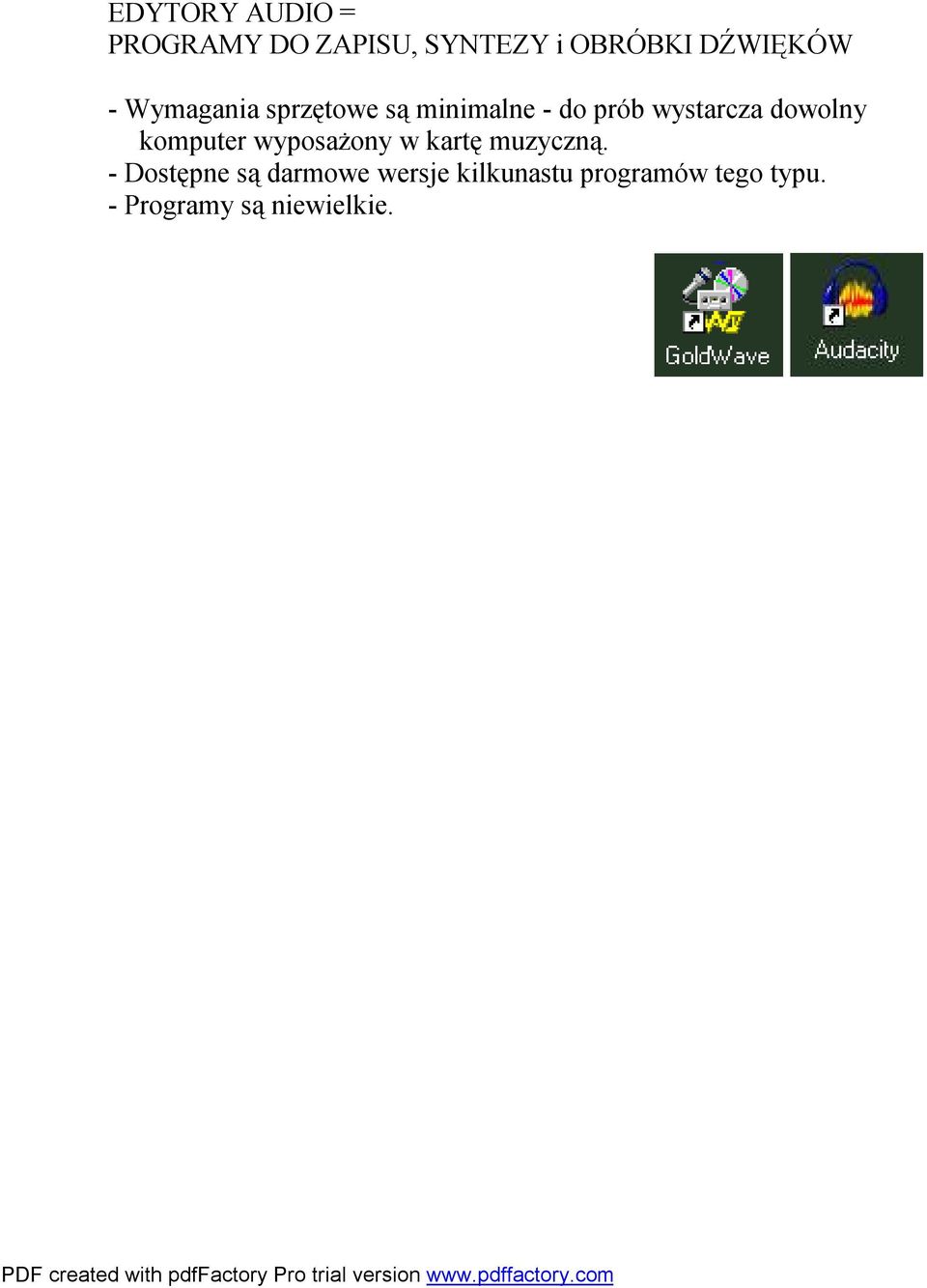

2 EDYTORY AUDIO = PROGRAMY DO ZAPISU, SYNTEZY i OBRÓBKI DŹWIĘKÓW - Wymagania sprzętowe są minimalne - do prób wystarcza dowolny komputer wyposażony w kartę muzyczną. - Dostępne są darmowe wersje kilkunastu programów tego typu. - Programy są niewielkie.

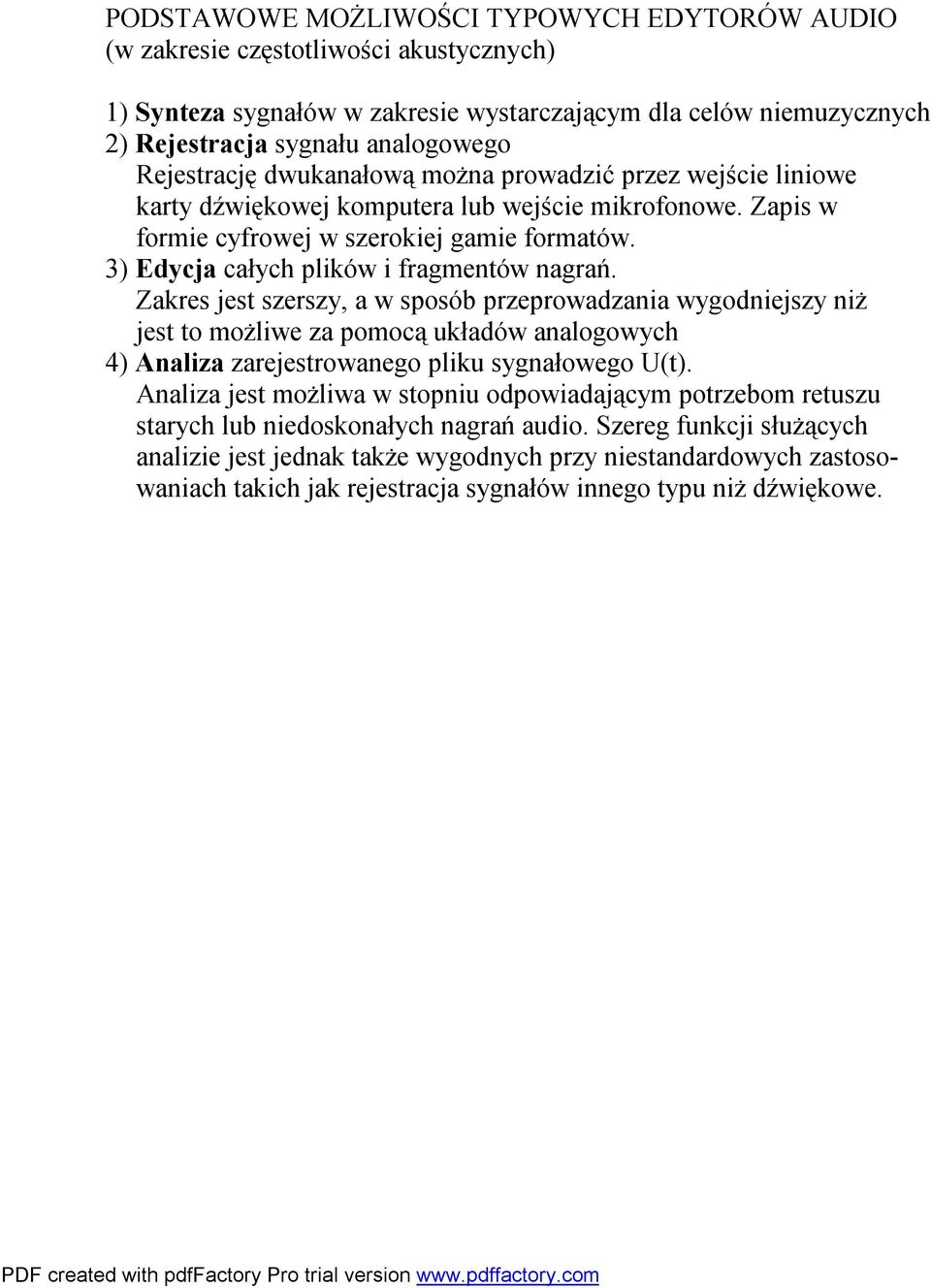

3 PODSTAWOWE MOŻLIWOŚCI TYPOWYCH EDYTORÓW AUDIO (w zakresie częstotliwości akustycznych) 1) Synteza sygnałów w zakresie wystarczającym dla celów niemuzycznych 2) Rejestracja sygnału analogowego Rejestrację dwukanałową można prowadzić przez wejście liniowe karty dźwiękowej komputera lub wejście mikrofonowe. Zapis w formie cyfrowej w szerokiej gamie formatów. 3) Edycja całych plików i fragmentów nagrań. Zakres jest szerszy, a w sposób przeprowadzania wygodniejszy niż jest to możliwe za pomocą układów analogowych 4) Analiza zarejestrowanego pliku sygnałowego U(t). Analiza jest możliwa w stopniu odpowiadającym potrzebom retuszu starych lub niedoskonałych nagrań audio. Szereg funkcji służących analizie jest jednak także wygodnych przy niestandardowych zastosowaniach takich jak rejestracja sygnałów innego typu niż dźwiękowe.

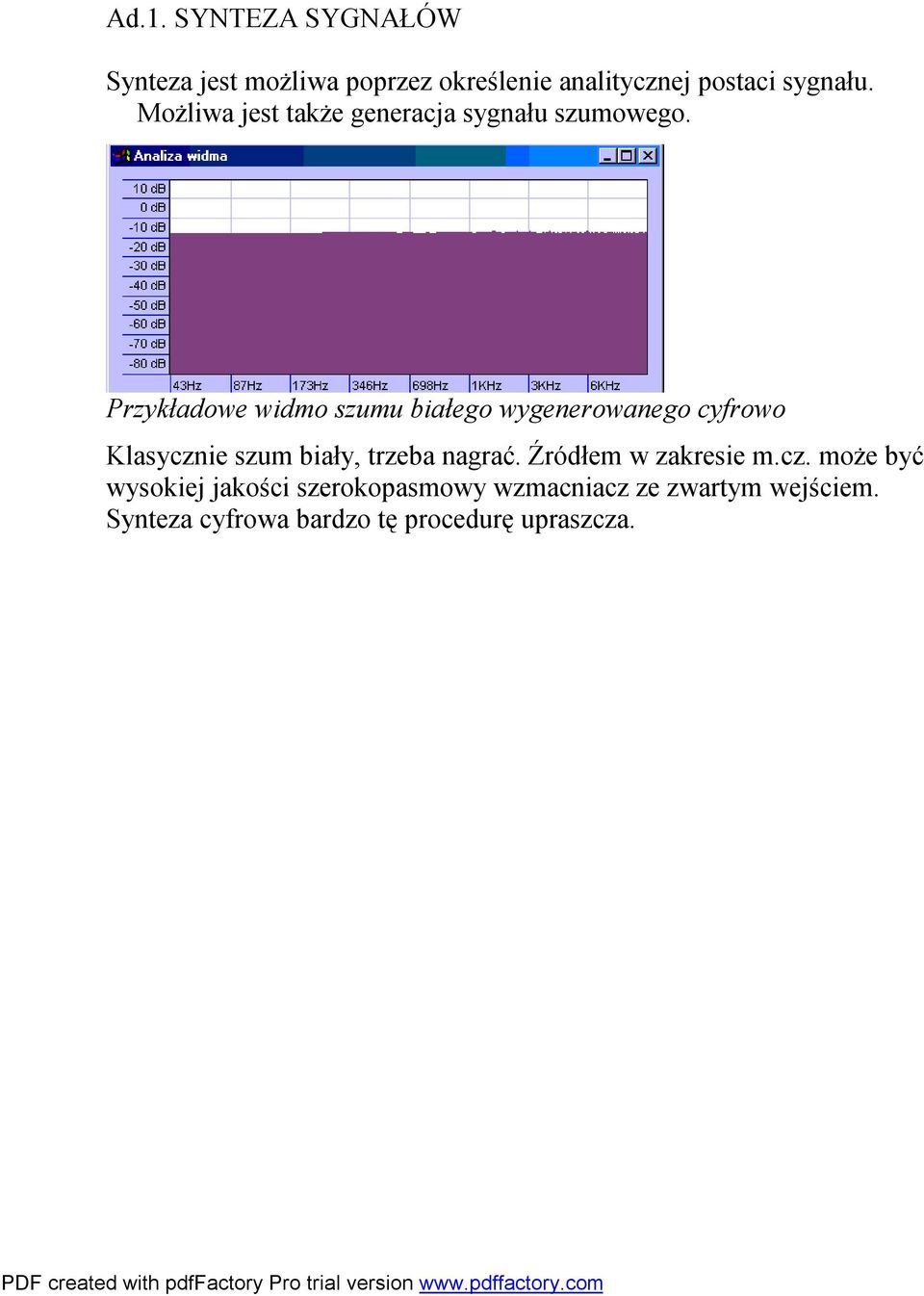

4 Ad.1. SYNTEZA SYGNAŁÓW Synteza jest możliwa poprzez określenie analitycznej postaci sygnału. Możliwa jest także generacja sygnału szumowego. Przykładowe widmo szumu białego wygenerowanego cyfrowo Klasycznie szum biały, trzeba nagrać. Źródłem w zakresie m.cz. może być wysokiej jakości szerokopasmowy wzmacniacz ze zwartym wejściem. Synteza cyfrowa bardzo tę procedurę upraszcza.

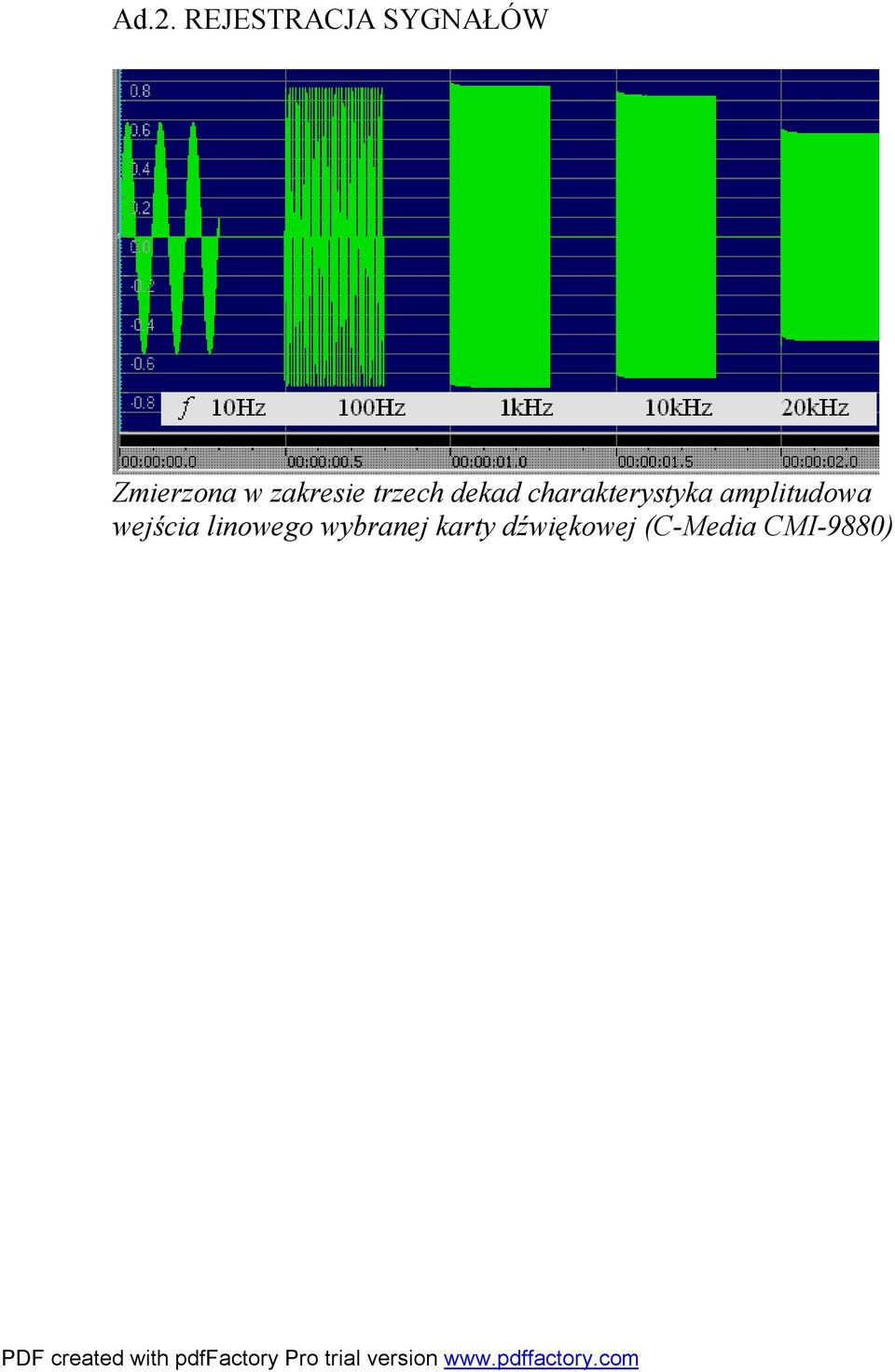

5 Ad.2. REJESTRACJA SYGNAŁÓW Zmierzona w zakresie trzech dekad charakterystyka amplitudowa wejścia linowego wybranej karty dźwiękowej (C-Media CMI-9880)
6 Sygnałowi f=1khz, 1V rms odpowiada po zapisie 0,5446 (rms) w skali umownej. Sprawdzenie liniowości wejścia karty dźwiękowej polega na zarejestrowaniu sygnałów o amplitudzie zmniejszonej 10, 1000 oraz 1000 razy i zmierzeniu wartości rms po takim zapisie.
7 CO NALEŻY KONIECZNIE ZMIERZYĆ i ZANOTOWAĆ 1. Współczynnik, o który należy przeskalować oś Y po każdej rejestracji, by 1V (lub 0,1V) odpowiadał 1 na skali aplitud. 2. Jaka jest najmniejsza częstotliwość, przy której pojawiają się fałszywe częstotliwości w zapisie. Wyższe częstotliwości należy odfiltrować analogowo w stopniu poprzedzającym kartę dźwiękową Przykład fałszywego zapisu z częstotliwością próbkowania 192kHz. Źródło sygnału - generator sinusoidalny f=25khz, Uo=1V Po wykonaniu pomiarów kontrolnych karta dźwiękowa wraz z programem do rejestracji dźwięku może służyć do celów pomiarowych jako dwukanałowy rejestrator sygnału o dynamice przekraczającej 60dB w zakresie co najmniej dwu dekad (0,1kHz-10kHz)

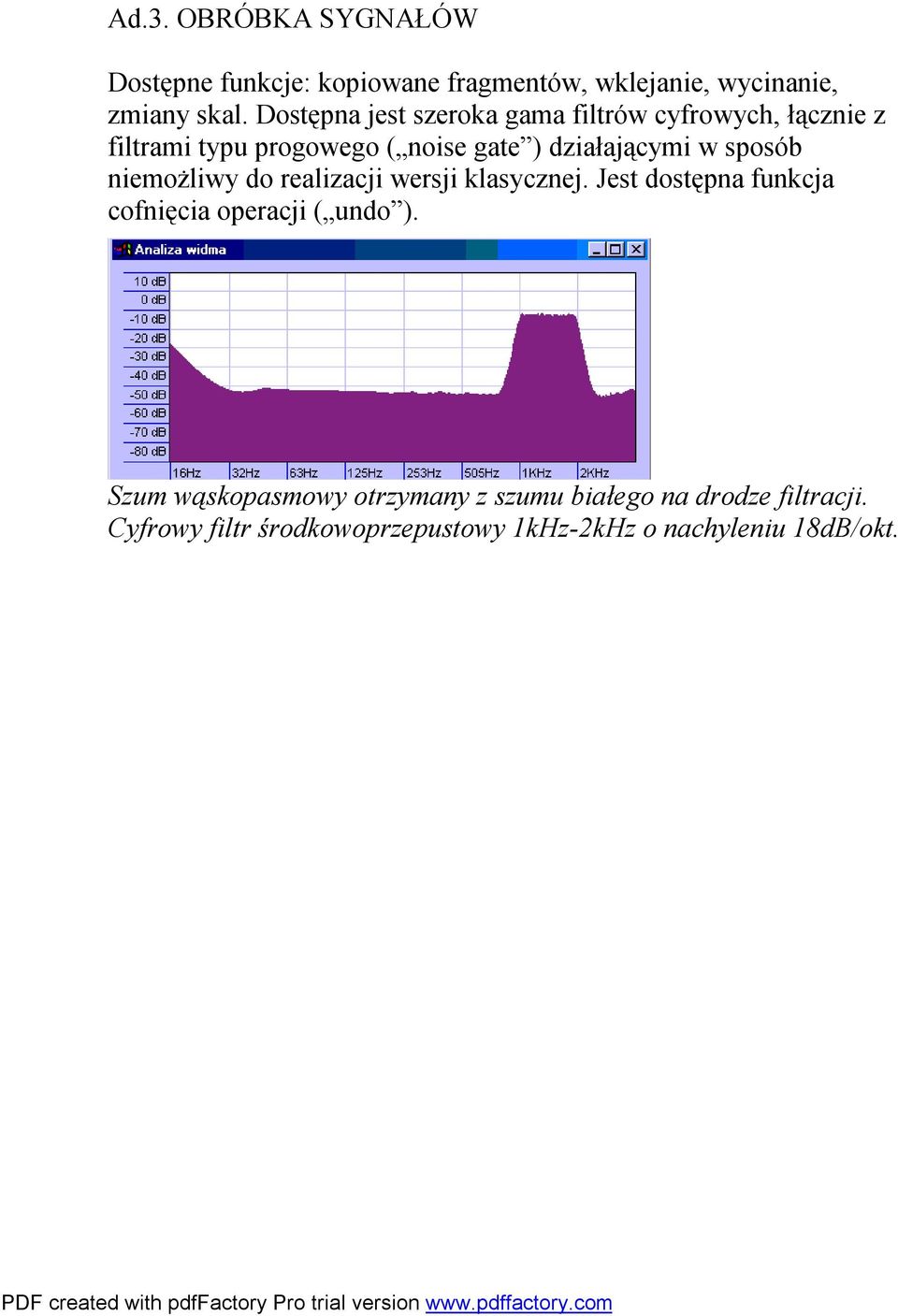

8 Ad.3. OBRÓBKA SYGNAŁÓW Dostępne funkcje: kopiowane fragmentów, wklejanie, wycinanie, zmiany skal. Dostępna jest szeroka gama filtrów cyfrowych, łącznie z filtrami typu progowego ( noise gate ) działającymi w sposób niemożliwy do realizacji wersji klasycznej. Jest dostępna funkcja cofnięcia operacji ( undo ). Szum wąskopasmowy otrzymany z szumu białego na drodze filtracji. Cyfrowy filtr środkowoprzepustowy 1kHz-2kHz o nachyleniu 18dB/okt.

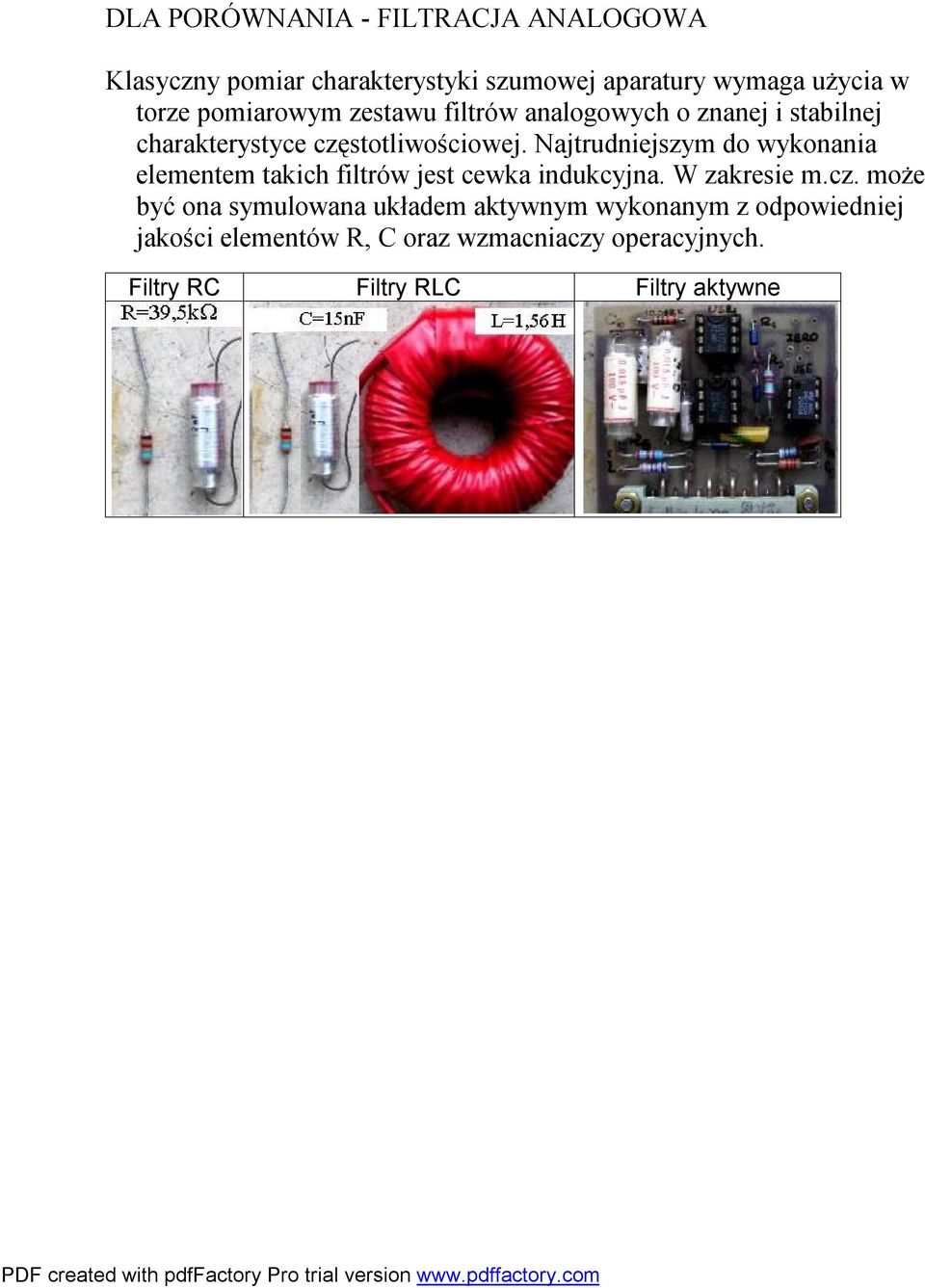

9 DLA PORÓWNANIA - FILTRACJA ANALOGOWA Klasyczny pomiar charakterystyki szumowej aparatury wymaga użycia w torze pomiarowym zestawu filtrów analogowych o znanej i stabilnej charakterystyce częstotliwościowej. Najtrudniejszym do wykonania elementem takich filtrów jest cewka indukcyjna. W zakresie m.cz. może być ona symulowana układem aktywnym wykonanym z odpowiedniej jakości elementów R, C oraz wzmacniaczy operacyjnych. Filtry RC Filtry RLC Filtry aktywne

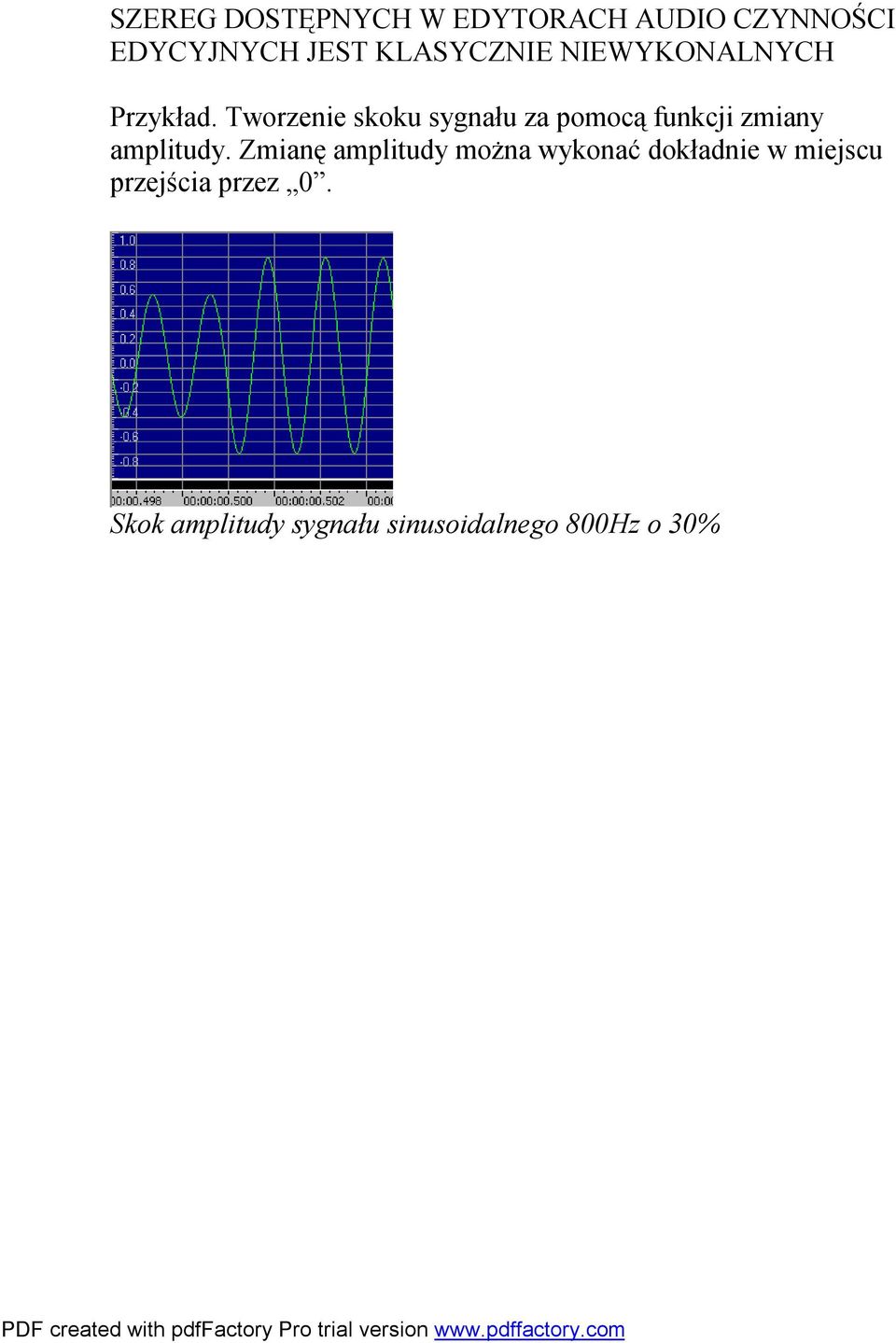

10 SZEREG DOSTĘPNYCH W EDYTORACH AUDIO CZYNNOŚCI EDYCYJNYCH JEST KLASYCZNIE NIEWYKONALNYCH Przykład. Tworzenie skoku sygnału za pomocą funkcji zmiany amplitudy. Zmianę amplitudy można wykonać dokładnie w miejscu przejścia przez 0. Skok amplitudy sygnału sinusoidalnego 800Hz o 30%

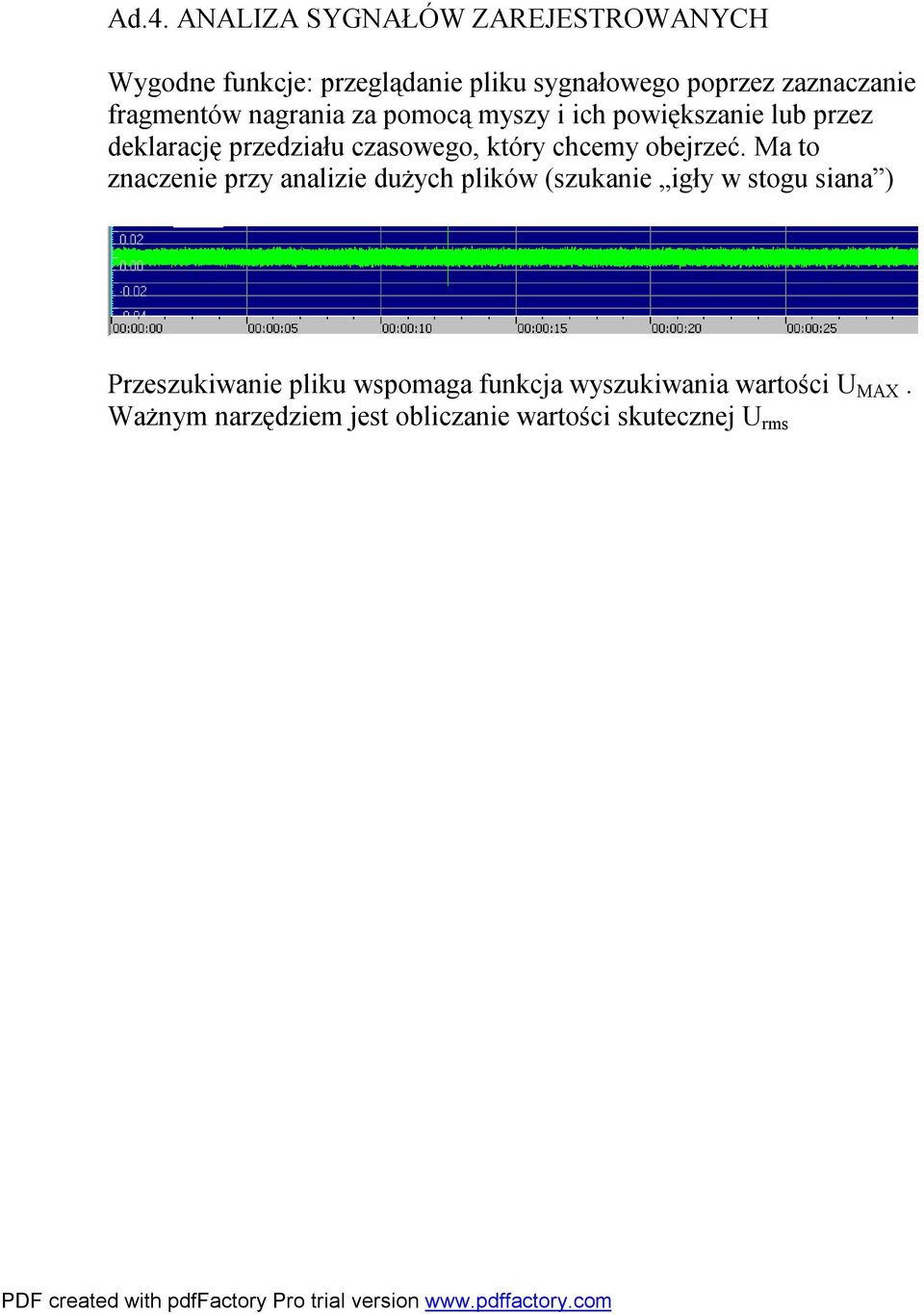

11 Ad.4. ANALIZA SYGNAŁÓW ZAREJESTROWANYCH Wygodne funkcje: przeglądanie pliku sygnałowego poprzez zaznaczanie fragmentów nagrania za pomocą myszy i ich powiększanie lub przez deklarację przedziału czasowego, który chcemy obejrzeć. Ma to znaczenie przy analizie dużych plików (szukanie igły w stogu siana ) Przeszukiwanie pliku wspomaga funkcja wyszukiwania wartości U MAX. Ważnym narzędziem jest obliczanie wartości skutecznej U rms

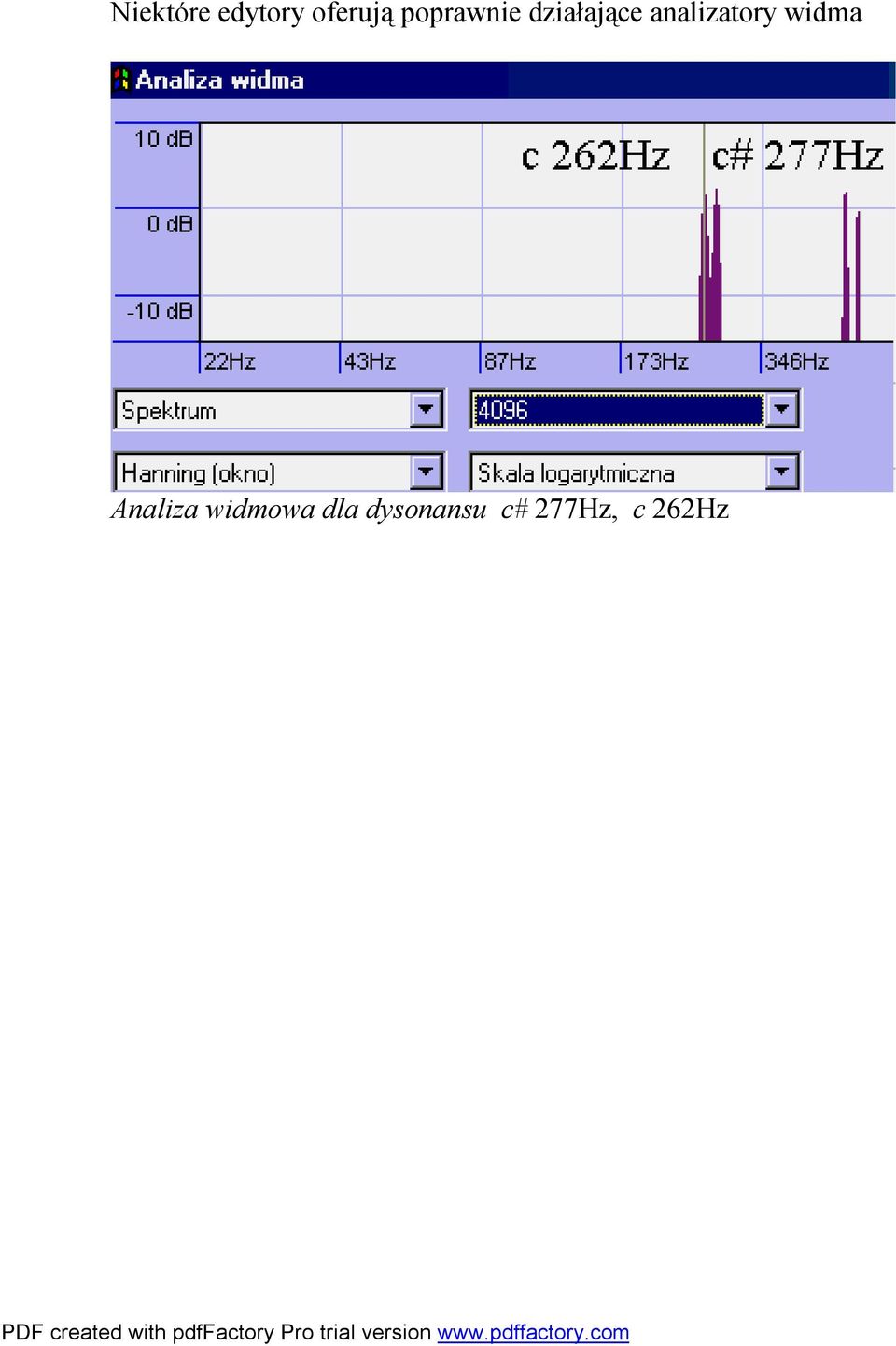

12 Niektóre edytory oferują poprawnie działające analizatory widma Analiza widmowa dla dysonansu c# 277Hz, c 262Hz

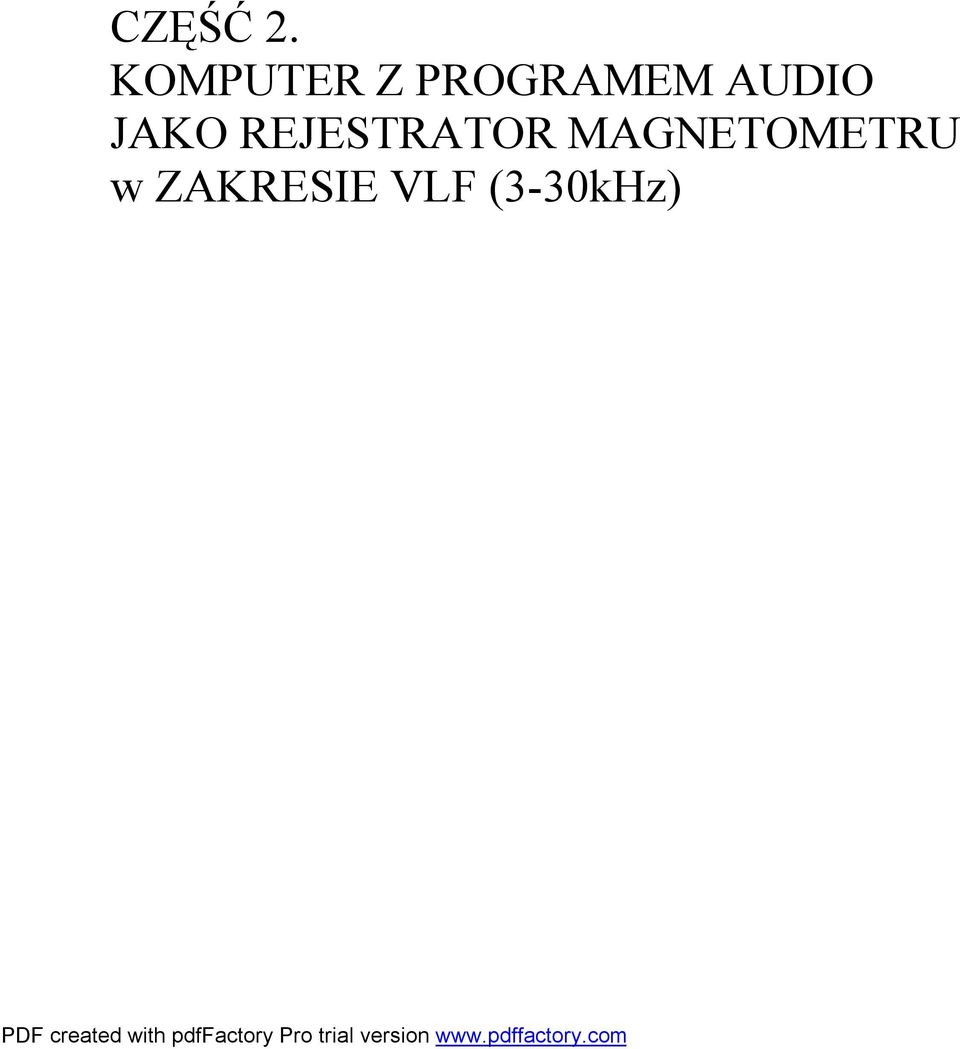

13 CZĘŚĆ 2. KOMPUTER Z PROGRAMEM AUDIO JAKO REJESTRATOR MAGNETOMETRU w ZAKRESIE VLF (3-30kHz)

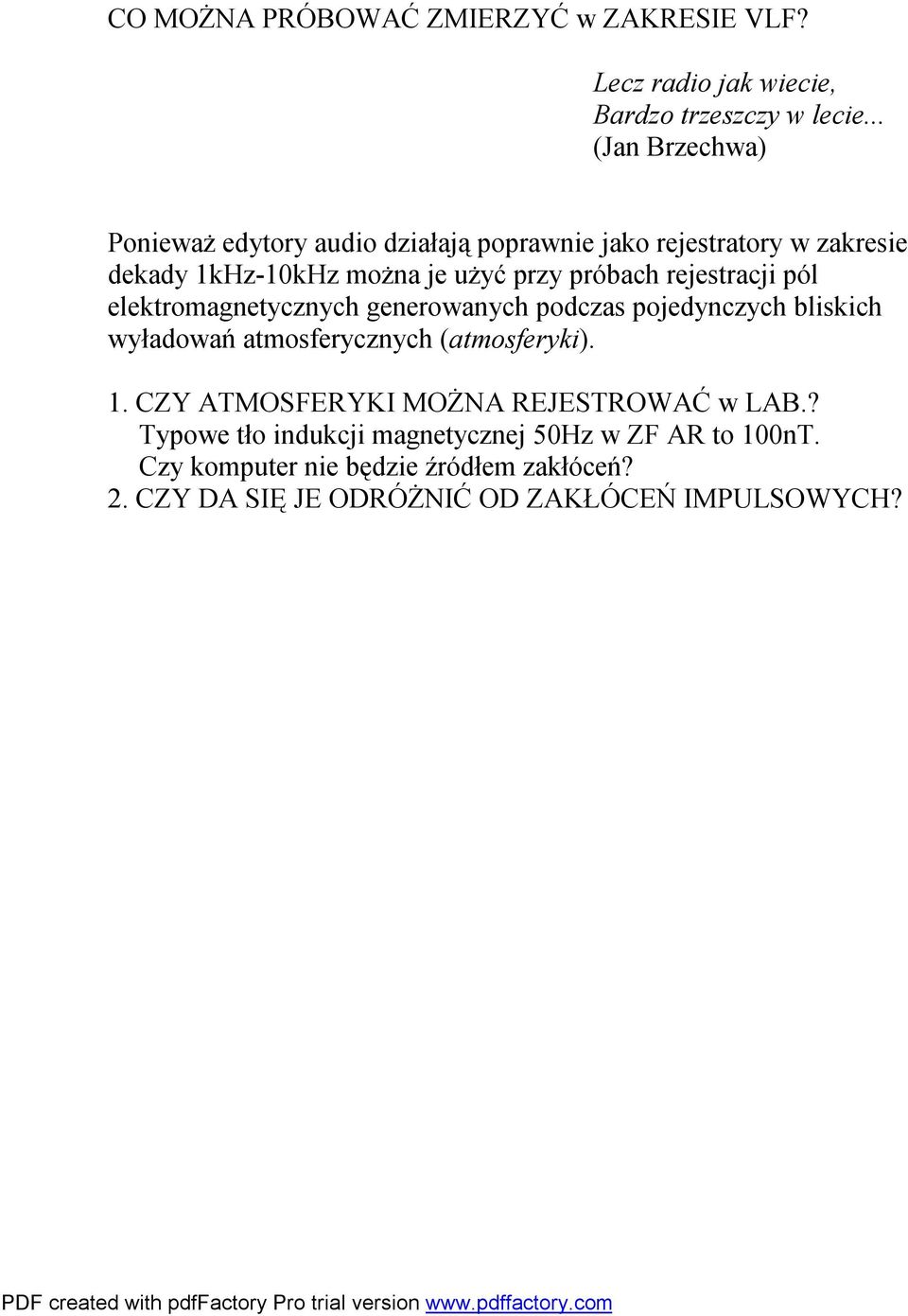

14 CO MOŻNA PRÓBOWAĆ ZMIERZYĆ w ZAKRESIE VLF? Lecz radio jak wiecie, Bardzo trzeszczy w lecie... (Jan Brzechwa) Ponieważ edytory audio działają poprawnie jako rejestratory w zakresie dekady 1kHz-10kHz można je użyć przy próbach rejestracji pól elektromagnetycznych generowanych podczas pojedynczych bliskich wyładowań atmosferycznych (atmosferyki). 1. CZY ATMOSFERYKI MOŻNA REJESTROWAĆ w LAB.? Typowe tło indukcji magnetycznej 50Hz w ZF AR to 100nT. Czy komputer nie będzie źródłem zakłóceń? 2. CZY DA SIĘ JE ODRÓŻNIĆ OD ZAKŁÓCEŃ IMPULSOWYCH?

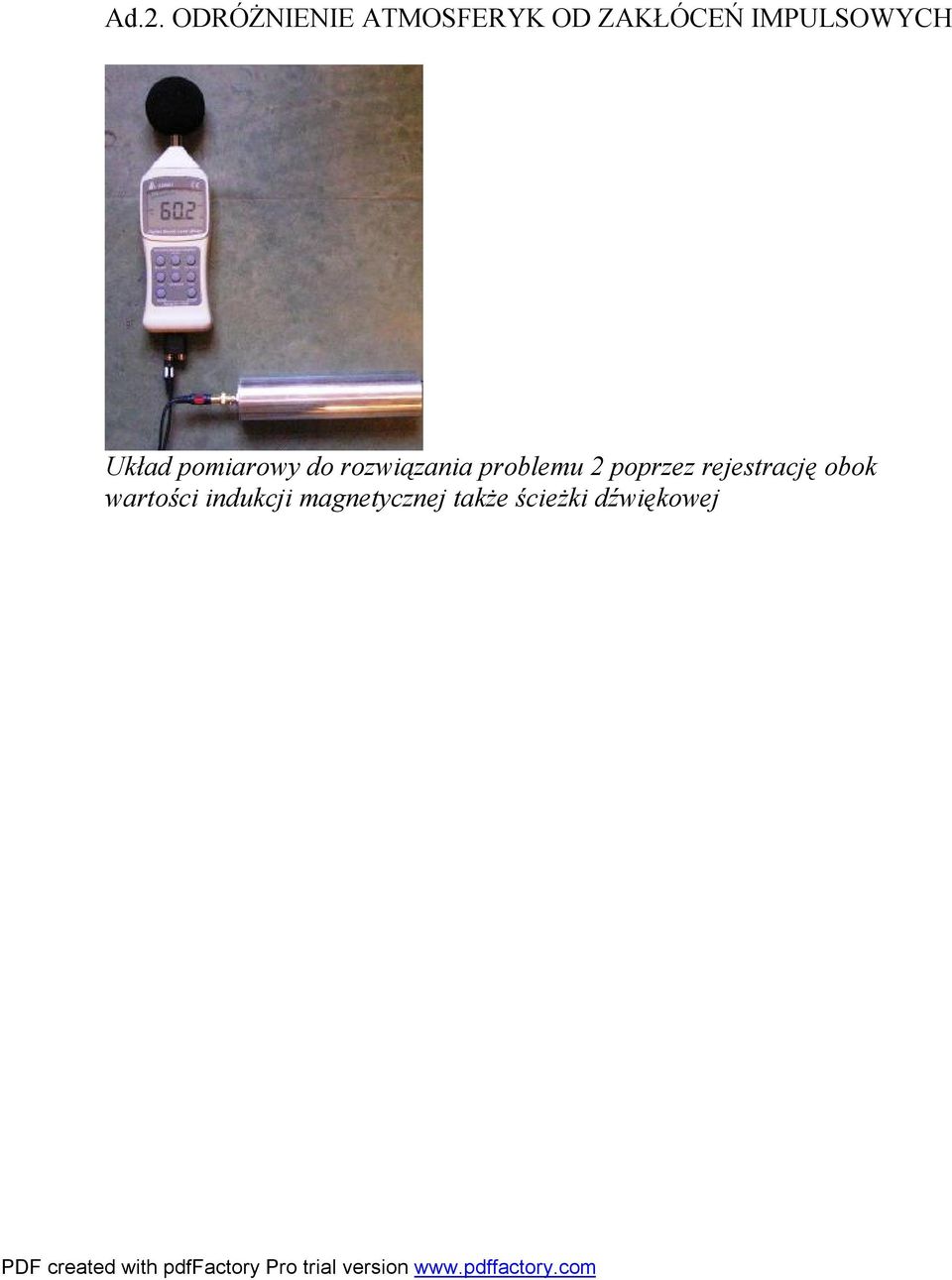

15 Ad.2. ODRÓŻNIENIE ATMOSFERYK OD ZAKŁÓCEŃ IMPULSOWYCH Układ pomiarowy do rozwiązania problemu 2 poprzez rejestrację obok wartości indukcji magnetycznej także ścieżki dźwiękowej

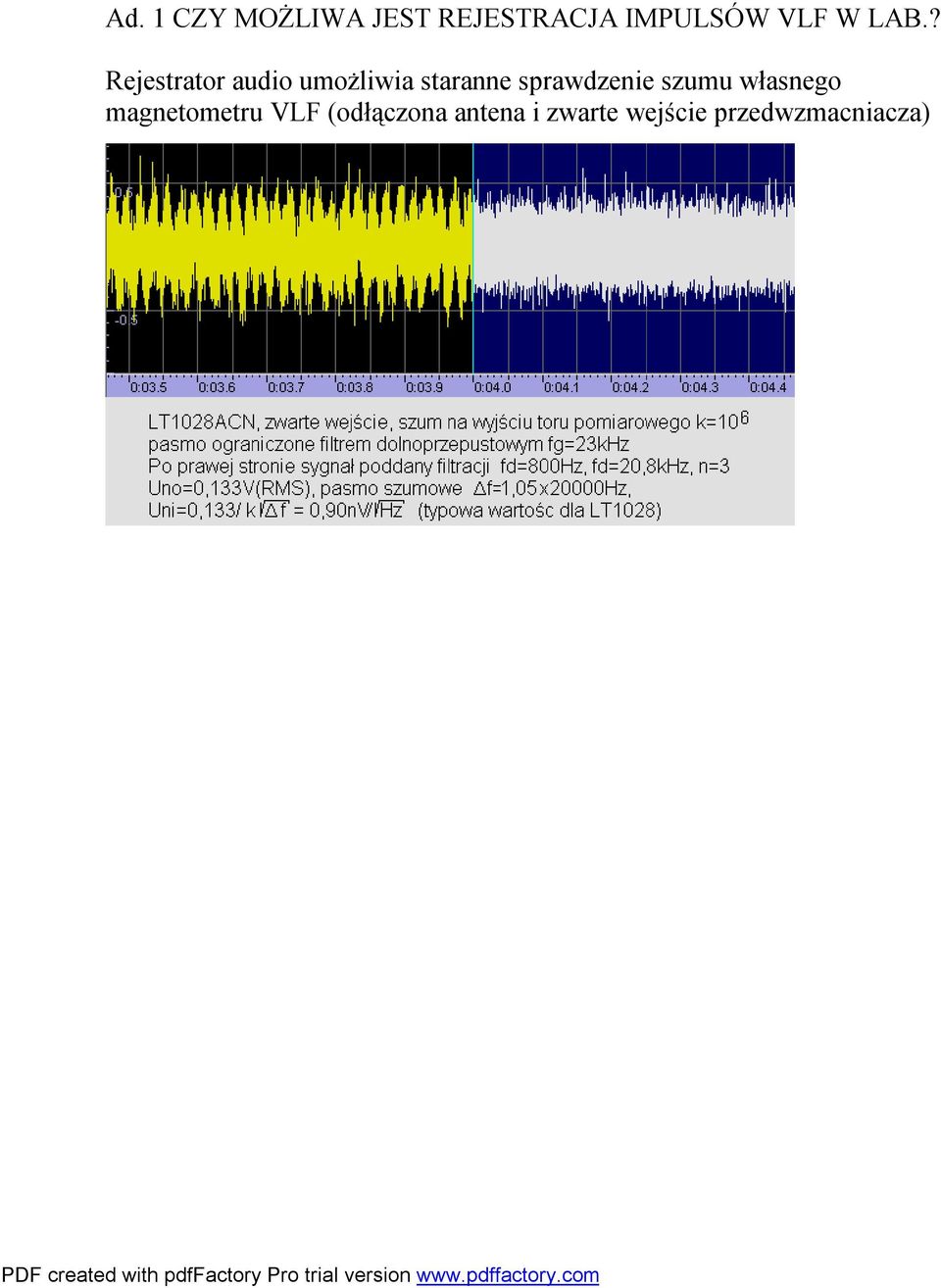

16 Ad. 1 CZY MOŻLIWA JEST REJESTRACJA IMPULSÓW VLF W LAB.? Rejestrator audio umożliwia staranne sprawdzenie szumu własnego magnetometru VLF (odłączona antena i zwarte wejście przedwzmacniacza)

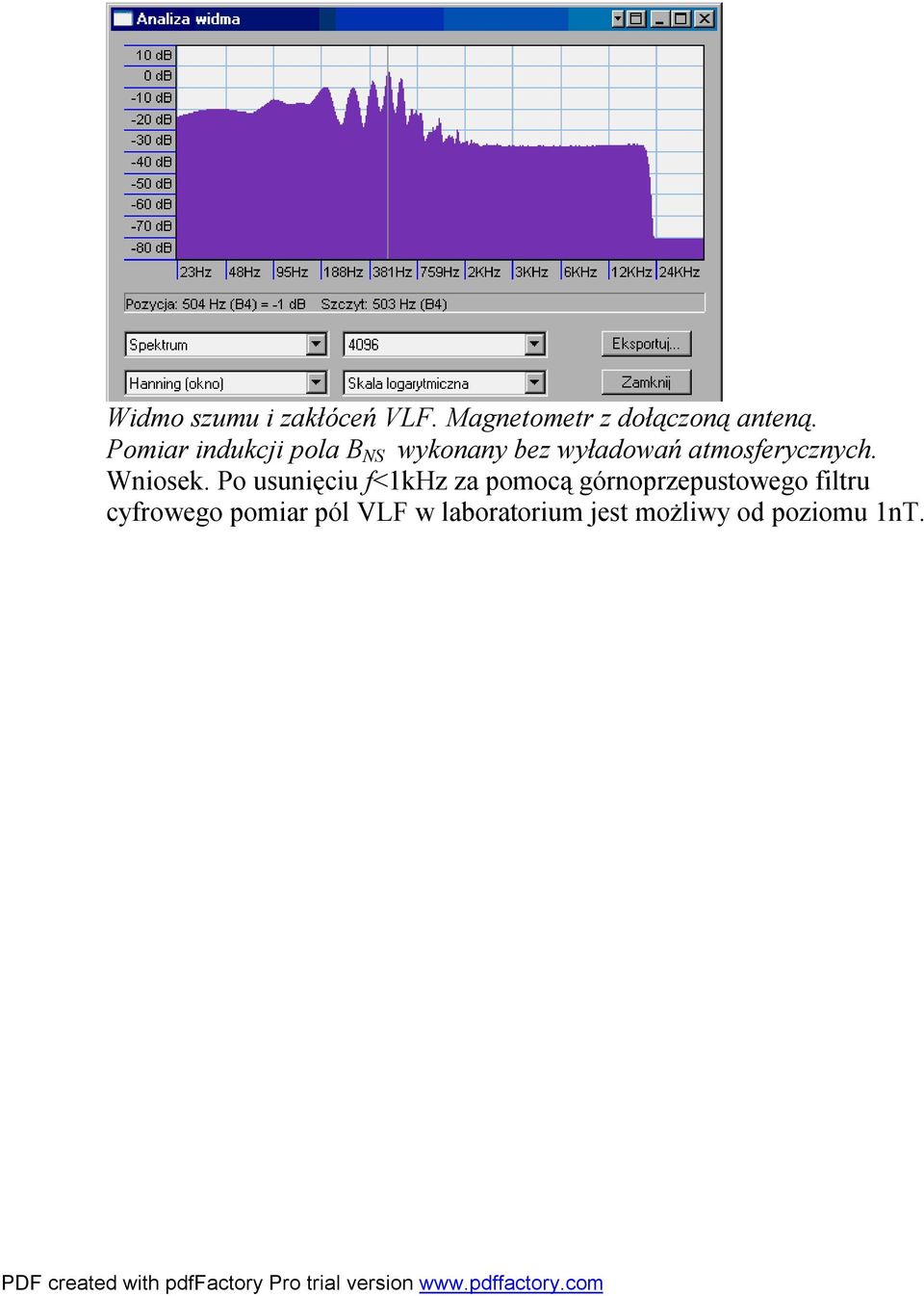

17 Widmo szumu i zakłóceń VLF. Magnetometr z dołączoną anteną. Pomiar indukcji pola B NS wykonany bez wyładowań atmosferycznych. Wniosek. Po usunięciu f<1khz za pomocą górnoprzepustowego filtru cyfrowego pomiar pól VLF w laboratorium jest możliwy od poziomu 1nT.

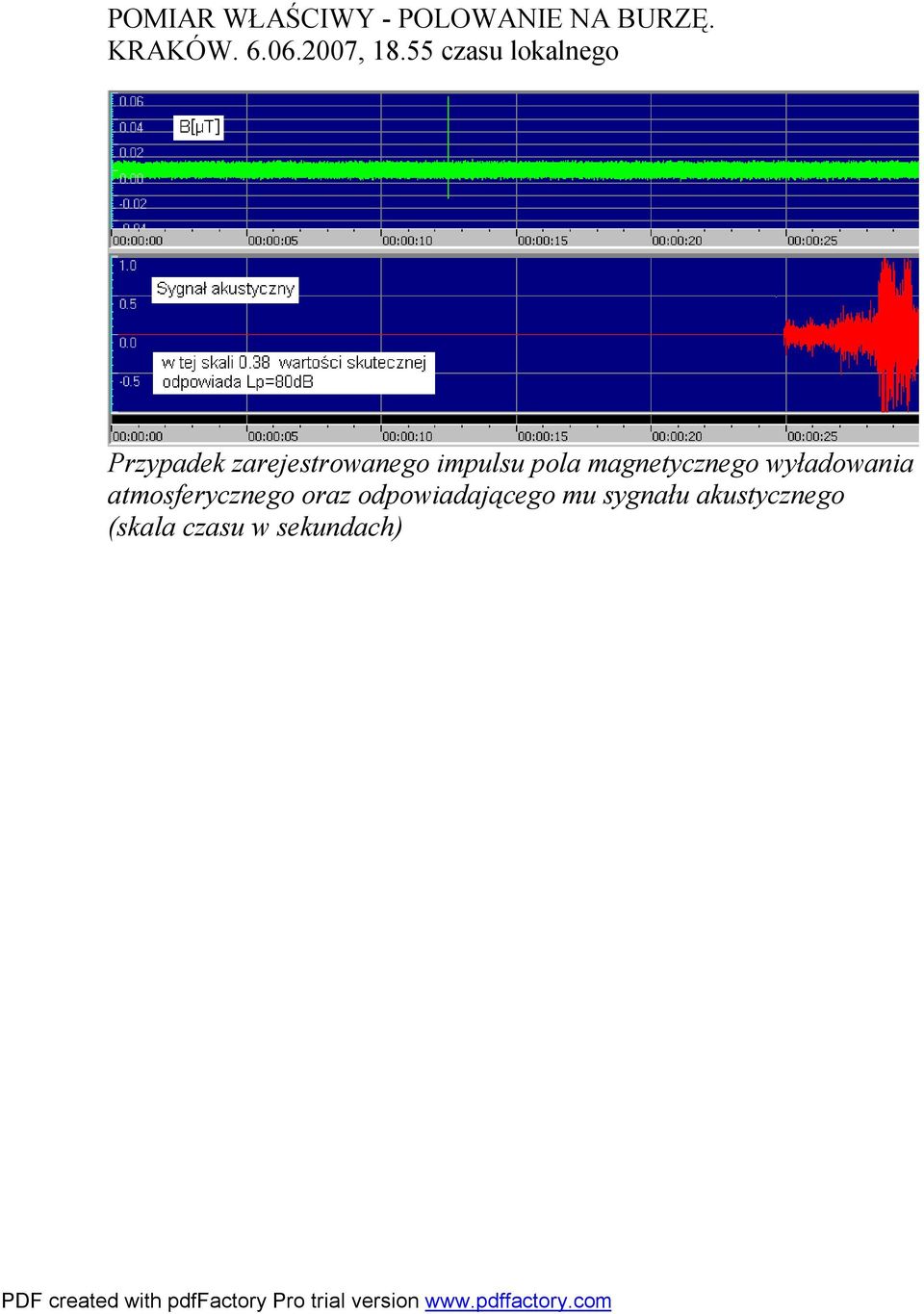

18 POMIAR WŁAŚCIWY - POLOWANIE NA BURZĘ. KRAKÓW , czasu lokalnego Przypadek zarejestrowanego impulsu pola magnetycznego wyładowania atmosferycznego oraz odpowiadającego mu sygnału akustycznego (skala czasu w sekundach)
19 WSTĘPNE WNIOSKI 1. Programy audio są dobrym narzędziem do testu sprzętu VLF 2. Pomiar atmosferyk jest możliwy w pomieszczeniu laboratoryjnym z typowym tłem 50Hz na poziomie 100nT dla odległości rzędu 10km. 3. Zarejestrowane przez nas wyładowanie atmosferyczne zostało przeoczone przez polski system lokalizacji piorunów PERUN (PERUN to system dziewięciu stacji obserwacyjnych w Polsce: Warszawa, Włodawa, Sandomierz, Częstochowa, Kalisz, Gorzów Wielkopolski, Toruń, Olsztyn, Białystok) 4. Przy użyciu dwu magnetometrów w układzie prostopadłym możliwy byłby pomiar kierunku do źródła impulsu na podstawie stosunku amplitud (stosowane w austriackim systemie ALDIS). Dodatkowy kanał rejestrujący składową pionową pola elektrycznego umożliwiłby określanie polaryzacji wyładowania (wyładowanie ujemne/dodatnie) 5. Warto wypracowywać procedury dotyczące pomiaru, zapisu i analizy

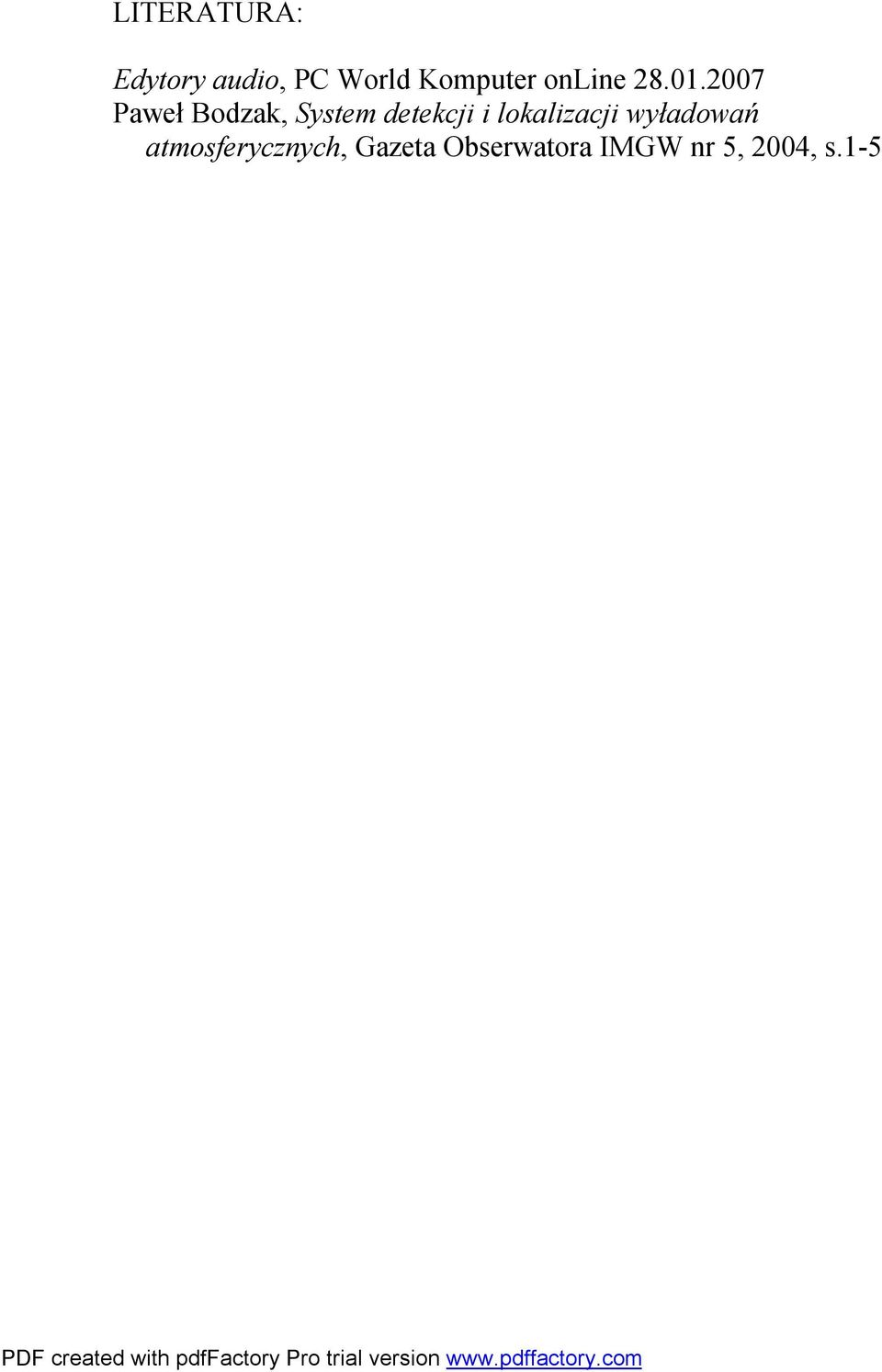

20 LITERATURA: Edytory audio, PC World Komputer online Paweł Bodzak, System detekcji i lokalizacji wyładowań atmosferycznych, Gazeta Obserwatora IMGW nr 5, 2004, s.1-5
