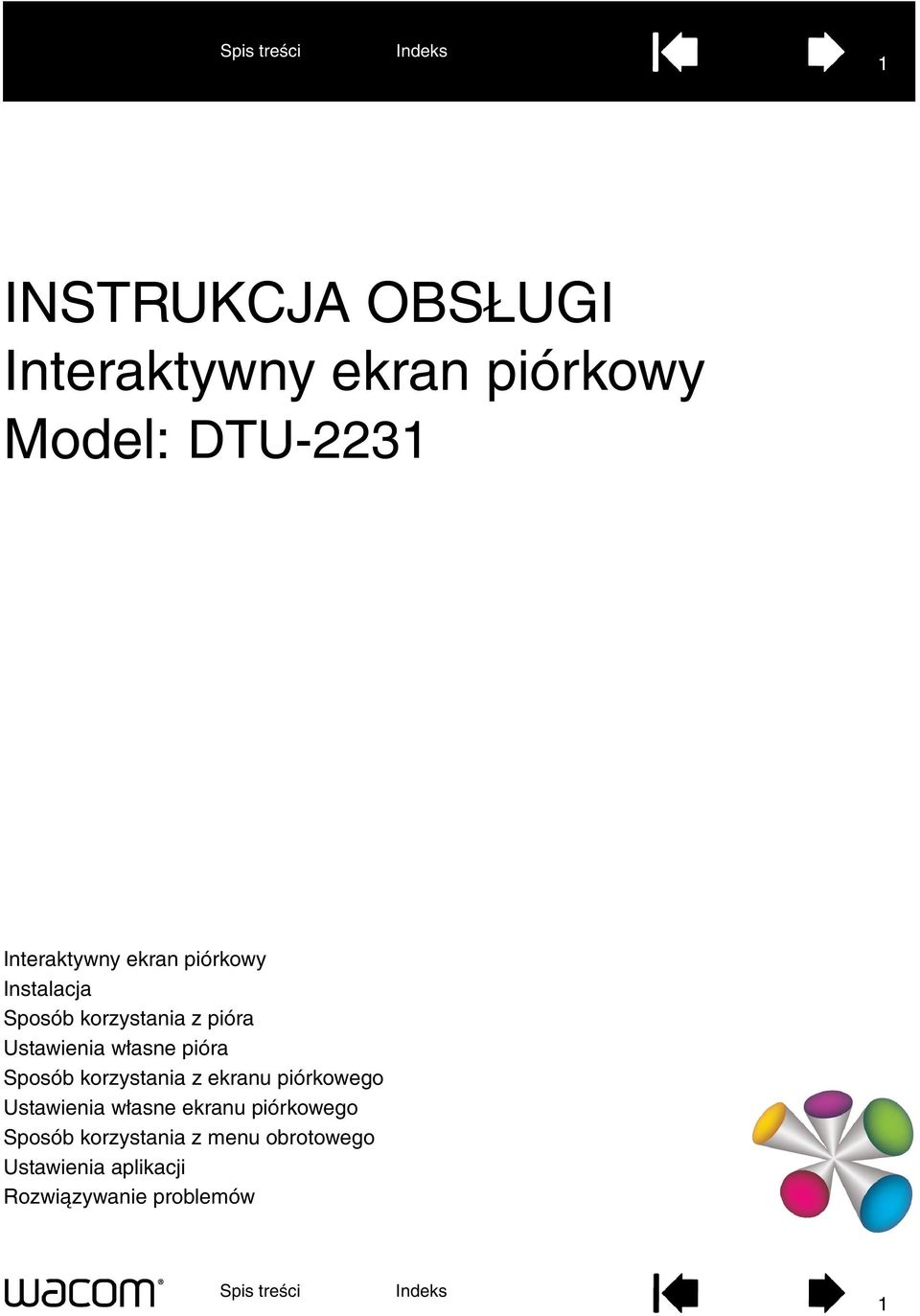

1 1 INSTRUKCJA OBSŁUGI Interaktywny ekran piórkowy Model: DTU-2231 Interaktywny ekran piórkowy Instalacja Sposób korzystania z pióra Ustawienia własne pióra Sposób korzystania z ekranu piórkowego Ustawienia własne ekranu piórkowego Sposób korzystania z menu obrotowego Ustawienia aplikacji Rozwiązywanie problemów 1

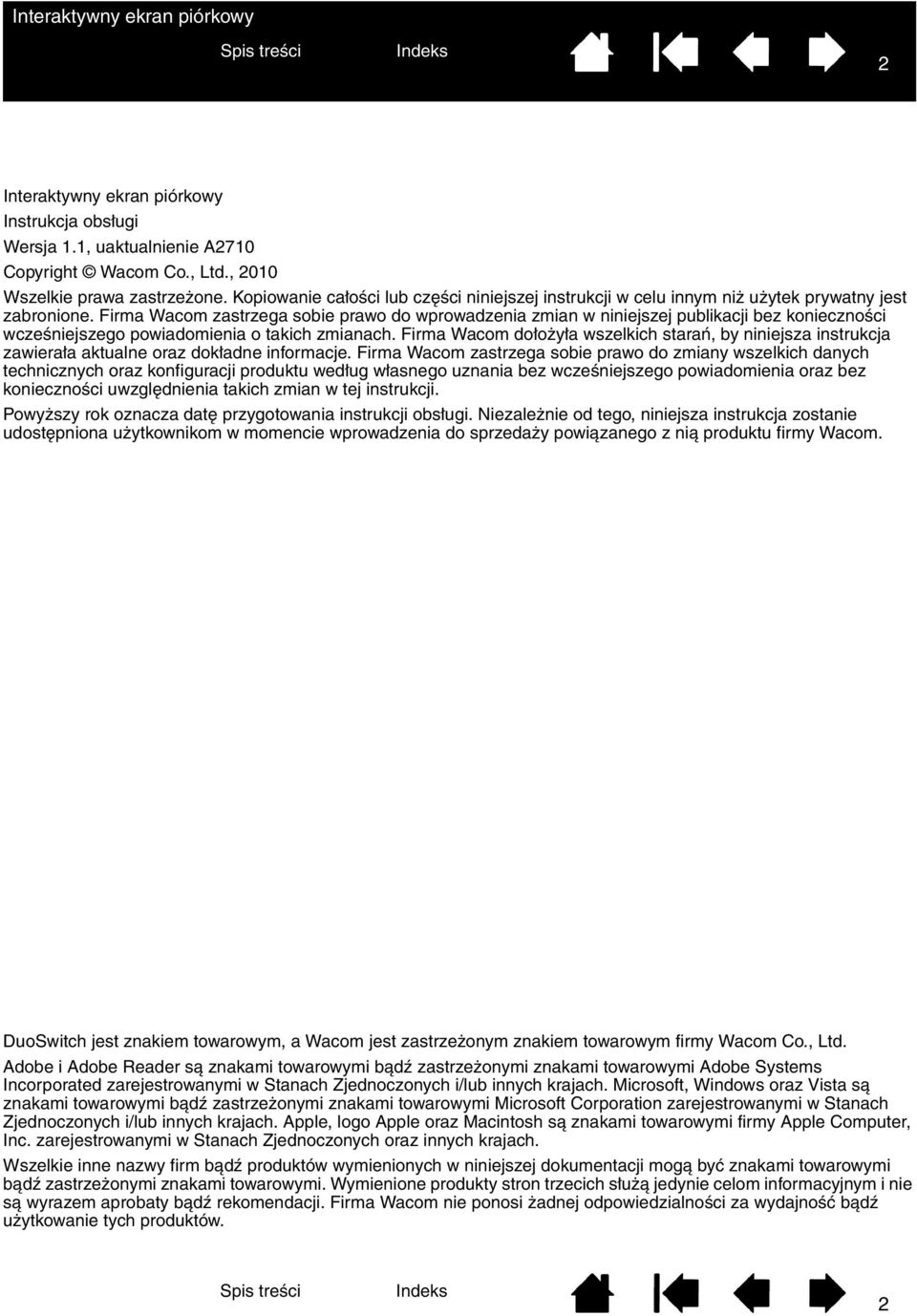

2 2 Interaktywny ekran piórkowy Instrukcja obsługi Wersja 1.1, uaktualnienie A2710 Copyright Wacom Co., Ltd., 2010 Wszelkie prawa zastrzeżone. Kopiowanie całości lub części niniejszej instrukcji w celu innym niż użytek prywatny jest zabronione. Firma Wacom zastrzega sobie prawo do wprowadzenia zmian w niniejszej publikacji bez konieczności wcześniejszego powiadomienia o takich zmianach. Firma Wacom dołożyła wszelkich starań, by niniejsza instrukcja zawierała aktualne oraz dokładne informacje. Firma Wacom zastrzega sobie prawo do zmiany wszelkich danych technicznych oraz konfiguracji produktu według własnego uznania bez wcześniejszego powiadomienia oraz bez konieczności uwzględnienia takich zmian w tej instrukcji. Powyższy rok oznacza datę przygotowania instrukcji obsługi. Niezależnie od tego, niniejsza instrukcja zostanie udostępniona użytkownikom w momencie wprowadzenia do sprzedaży powiązanego z nią produktu firmy Wacom. DuoSwitch jest znakiem towarowym, a Wacom jest zastrzeżonym znakiem towarowym firmy Wacom Co., Ltd. Adobe i Adobe Reader są znakami towarowymi bądź zastrzeżonymi znakami towarowymi Adobe Systems Incorporated zarejestrowanymi w Stanach Zjednoczonych i/lub innych krajach. Microsoft, Windows oraz Vista są znakami towarowymi bądź zastrzeżonymi znakami towarowymi Microsoft Corporation zarejestrowanymi w Stanach Zjednoczonych i/lub innych krajach. Apple, logo Apple oraz Macintosh są znakami towarowymi firmy Apple Computer, Inc. zarejestrowanymi w Stanach Zjednoczonych oraz innych krajach. Wszelkie inne nazwy firm bądź produktów wymienionych w niniejszej dokumentacji mogą być znakami towarowymi bądź zastrzeżonymi znakami towarowymi. Wymienione produkty stron trzecich służą jedynie celom informacyjnym i nie są wyrazem aprobaty bądź rekomendacji. Firma Wacom nie ponosi żadnej odpowiedzialności za wydajność bądź użytkowanie tych produktów. 2

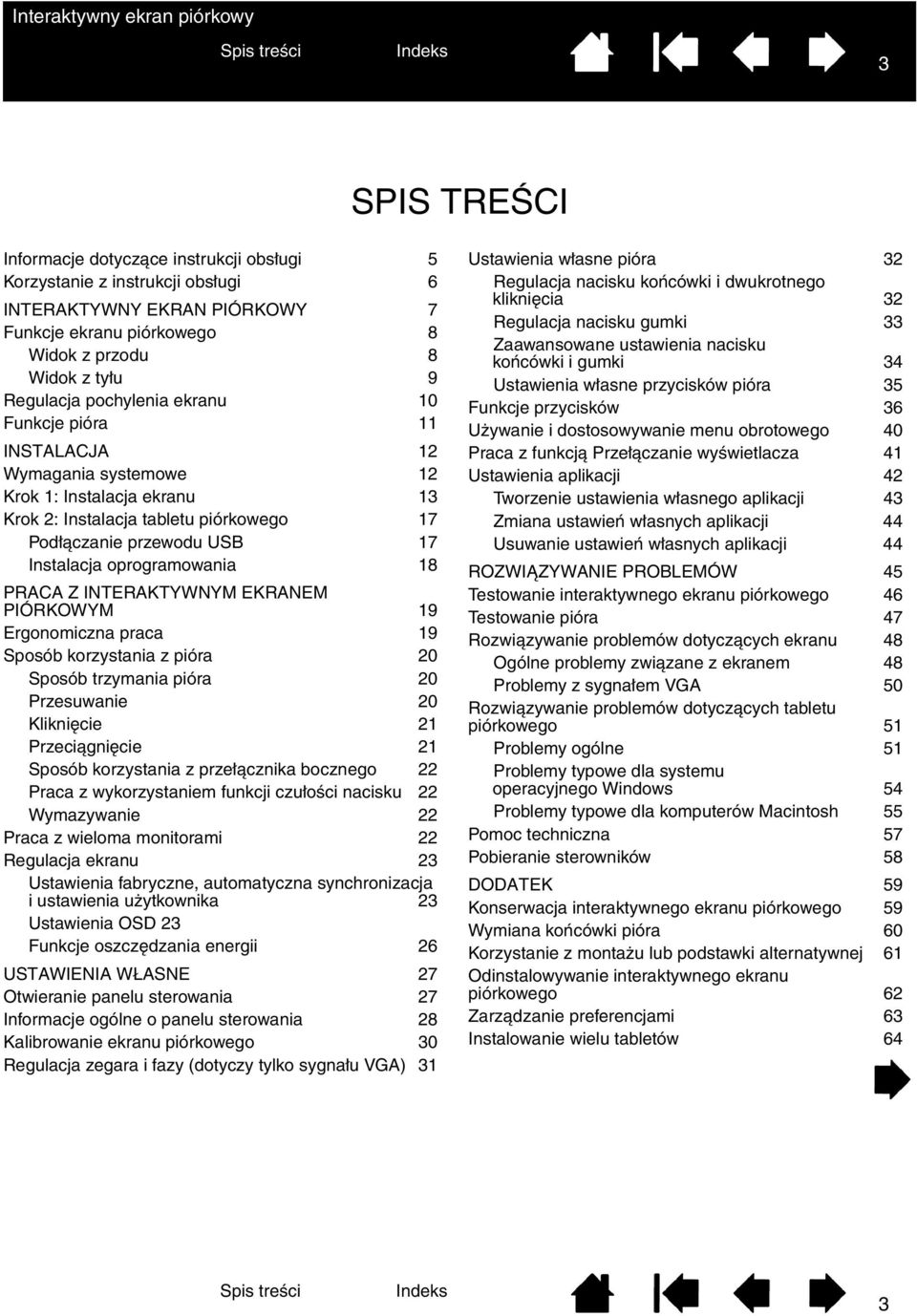

3 3 SPIS TREŚCI Informacje dotyczące instrukcji obsługi 5 Korzystanie z instrukcji obsługi 6 INTERAKTYWNY EKRAN PIÓRKOWY 7 Funkcje ekranu piórkowego 8 Widok z przodu 8 Widok z tyłu 9 Regulacja pochylenia ekranu 10 Funkcje pióra 11 INSTALACJA 12 Wymagania systemowe 12 Krok 1: Instalacja ekranu 13 Krok 2: Instalacja tabletu piórkowego 17 Podłączanie przewodu USB 17 Instalacja oprogramowania 18 PRACA Z INTERAKTYWNYM EKRANEM PIÓRKOWYM 19 Ergonomiczna praca 19 Sposób korzystania z pióra 20 Sposób trzymania pióra 20 Przesuwanie 20 Kliknięcie 21 Przeciągnięcie 21 Sposób korzystania z przełącznika bocznego 22 Praca z wykorzystaniem funkcji czułości nacisku 22 Wymazywanie 22 Praca z wieloma monitorami 22 Regulacja ekranu 23 Ustawienia fabryczne, automatyczna synchronizacja i ustawienia użytkownika 23 Ustawienia OSD 23 Funkcje oszczędzania energii 26 USTAWIENIA WŁASNE 27 Otwieranie panelu sterowania 27 Informacje ogólne o panelu sterowania 28 Kalibrowanie ekranu piórkowego 30 Regulacja zegara i fazy (dotyczy tylko sygnału VGA) 31 Ustawienia własne pióra 32 Regulacja nacisku końcówki i dwukrotnego kliknięcia 32 Regulacja nacisku gumki 33 Zaawansowane ustawienia nacisku końcówki i gumki 34 Ustawienia własne przycisków pióra 35 Funkcje przycisków 36 Używanie i dostosowywanie menu obrotowego 40 Praca z funkcją Przełączanie wyświetlacza 41 Ustawienia aplikacji 42 Tworzenie ustawienia własnego aplikacji 43 Zmiana ustawień własnych aplikacji 44 Usuwanie ustawień własnych aplikacji 44 ROZWIĄZYWANIE PROBLEMÓW 45 Testowanie interaktywnego ekranu piórkowego 46 Testowanie pióra 47 Rozwiązywanie problemów dotyczących ekranu 48 Ogólne problemy związane z ekranem 48 Problemy z sygnałem VGA 50 Rozwiązywanie problemów dotyczących tabletu piórkowego 51 Problemy ogólne 51 Problemy typowe dla systemu operacyjnego Windows 54 Problemy typowe dla komputerów Macintosh 55 Pomoc techniczna 57 Pobieranie sterowników 58 DODATEK 59 Konserwacja interaktywnego ekranu piórkowego 59 Wymiana końcówki pióra 60 Korzystanie z montażu lub podstawki alternatywnej 61 Odinstalowywanie interaktywnego ekranu piórkowego 62 Zarządzanie preferencjami 63 Instalowanie wielu tabletów 64 3

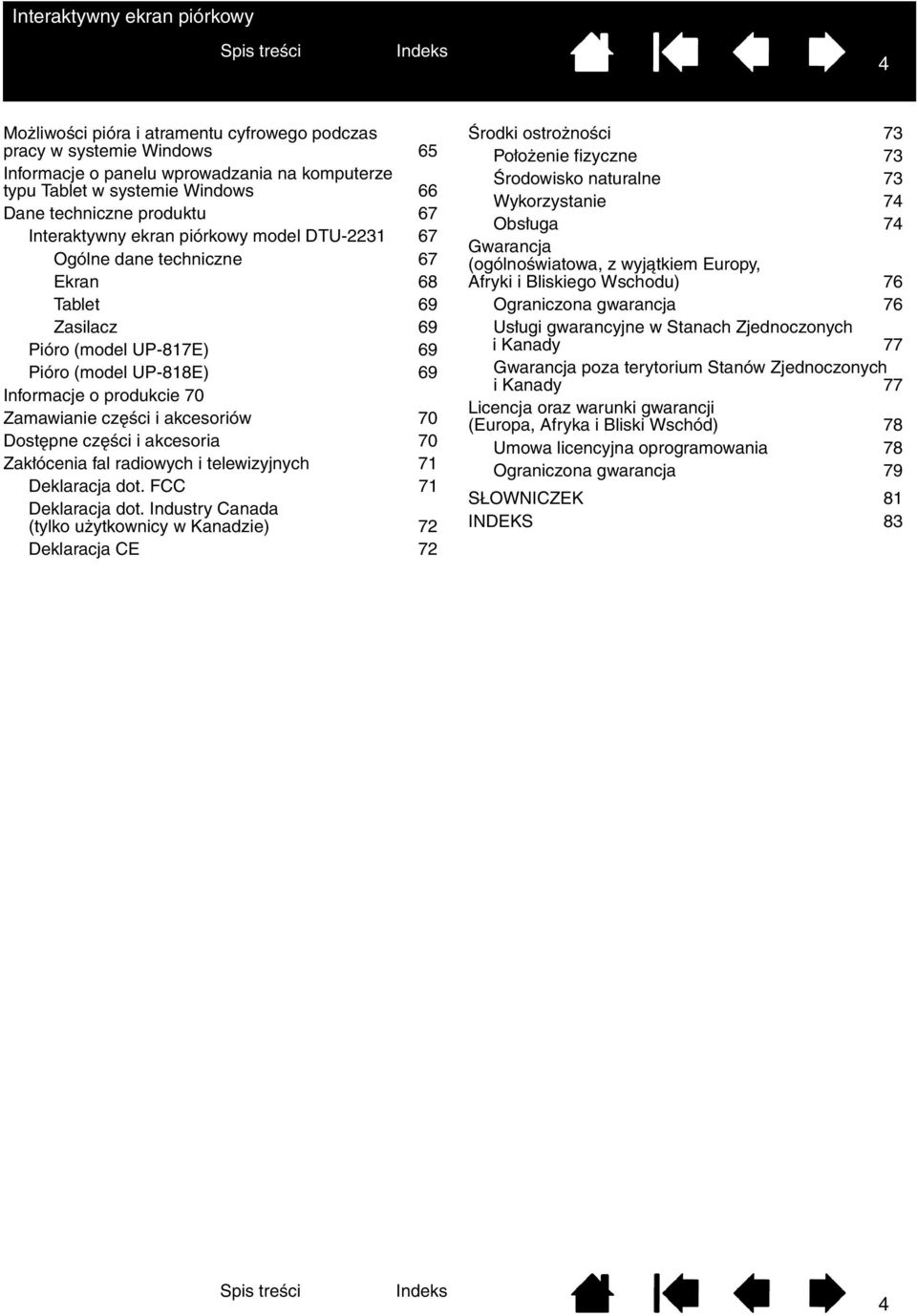

4 4 Możliwości pióra i atramentu cyfrowego podczas pracy w systemie Windows 65 Informacje o panelu wprowadzania na komputerze typu Tablet w systemie Windows 66 Dane techniczne produktu 67 Interaktywny ekran piórkowy model DTU Ogólne dane techniczne 67 Ekran 68 Tablet 69 Zasilacz 69 Pióro (model UP-817E) 69 Pióro (model UP-818E) 69 Informacje o produkcie 70 Zamawianie części i akcesoriów 70 Dostępne części i akcesoria 70 Zakłócenia fal radiowych i telewizyjnych 71 Deklaracja dot. FCC 71 Deklaracja dot. Industry Canada (tylko użytkownicy w Kanadzie) 72 Deklaracja CE 72 Środki ostrożności 73 Położenie fizyczne 73 Środowisko naturalne 73 Wykorzystanie 74 Obsługa 74 Gwarancja (ogólnoświatowa, z wyjątkiem Europy, Afryki i Bliskiego Wschodu) 76 Ograniczona gwarancja 76 Usługi gwarancyjne w Stanach Zjednoczonych i Kanady 77 Gwarancja poza terytorium Stanów Zjednoczonych i Kanady 77 Licencja oraz warunki gwarancji (Europa, Afryka i Bliski Wschód) 78 Umowa licencyjna oprogramowania 78 Ograniczona gwarancja 79 SŁOWNICZEK 81 INDEKS 83 4

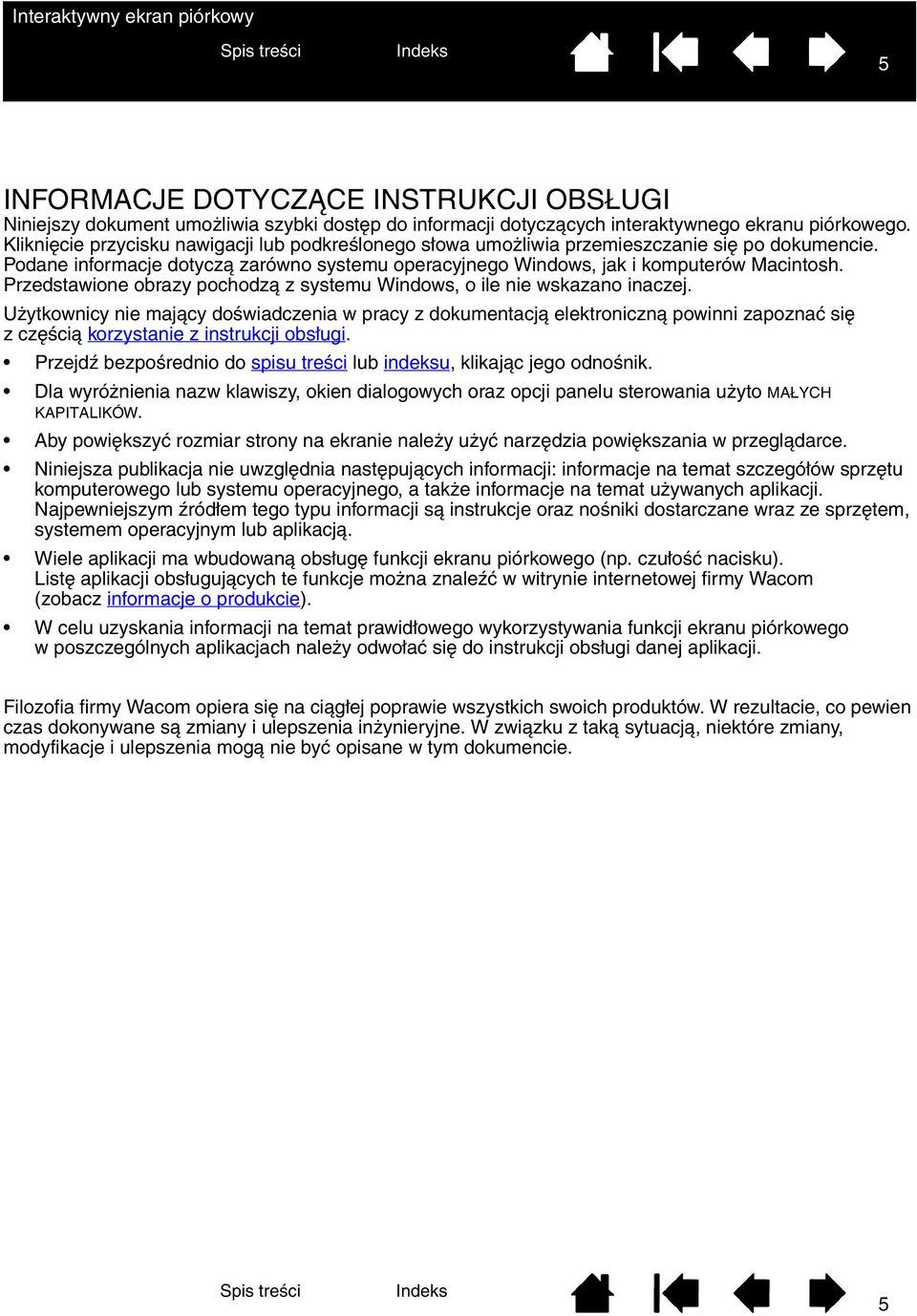

5 5 INFORMACJE DOTYCZĄCE INSTRUKCJI OBSŁUGI Niniejszy dokument umożliwia szybki dostęp do informacji dotyczących interaktywnego ekranu piórkowego. Kliknięcie przycisku nawigacji lub podkreślonego słowa umożliwia przemieszczanie się po dokumencie. Podane informacje dotyczą zarówno systemu operacyjnego Windows, jak i komputerów Macintosh. Przedstawione obrazy pochodzą z systemu Windows, o ile nie wskazano inaczej. Użytkownicy nie mający doświadczenia w pracy z dokumentacją elektroniczną powinni zapoznać się zczęścią korzystanie z instrukcji obsługi. Przejdź bezpośrednio do spisu treści lub indeksu, klikając jego odnośnik. Dla wyróżnienia nazw klawiszy, okien dialogowych oraz opcji panelu sterowania użyto MAŁYCH KAPITALIKÓW. Aby powiększyć rozmiar strony na ekranie należy użyć narzędzia powiększania w przeglądarce. Niniejsza publikacja nie uwzględnia następujących informacji: informacje na temat szczegółów sprzętu komputerowego lub systemu operacyjnego, a także informacje na temat używanych aplikacji. Najpewniejszym źródłem tego typu informacji są instrukcje oraz nośniki dostarczane wraz ze sprzętem, systemem operacyjnym lub aplikacją. Wiele aplikacji ma wbudowaną obsługę funkcji ekranu piórkowego (np. czułość nacisku). Listę aplikacji obsługujących te funkcje można znaleźć w witrynie internetowej firmy Wacom (zobacz informacje o produkcie). W celu uzyskania informacji na temat prawidłowego wykorzystywania funkcji ekranu piórkowego w poszczególnych aplikacjach należy odwołać się do instrukcji obsługi danej aplikacji. Filozofia firmy Wacom opiera się na ciągłej poprawie wszystkich swoich produktów. W rezultacie, co pewien czas dokonywane są zmiany i ulepszenia inżynieryjne. W związku z taką sytuacją, niektóre zmiany, modyfikacje i ulepszenia mogą nie być opisane w tym dokumencie. 5

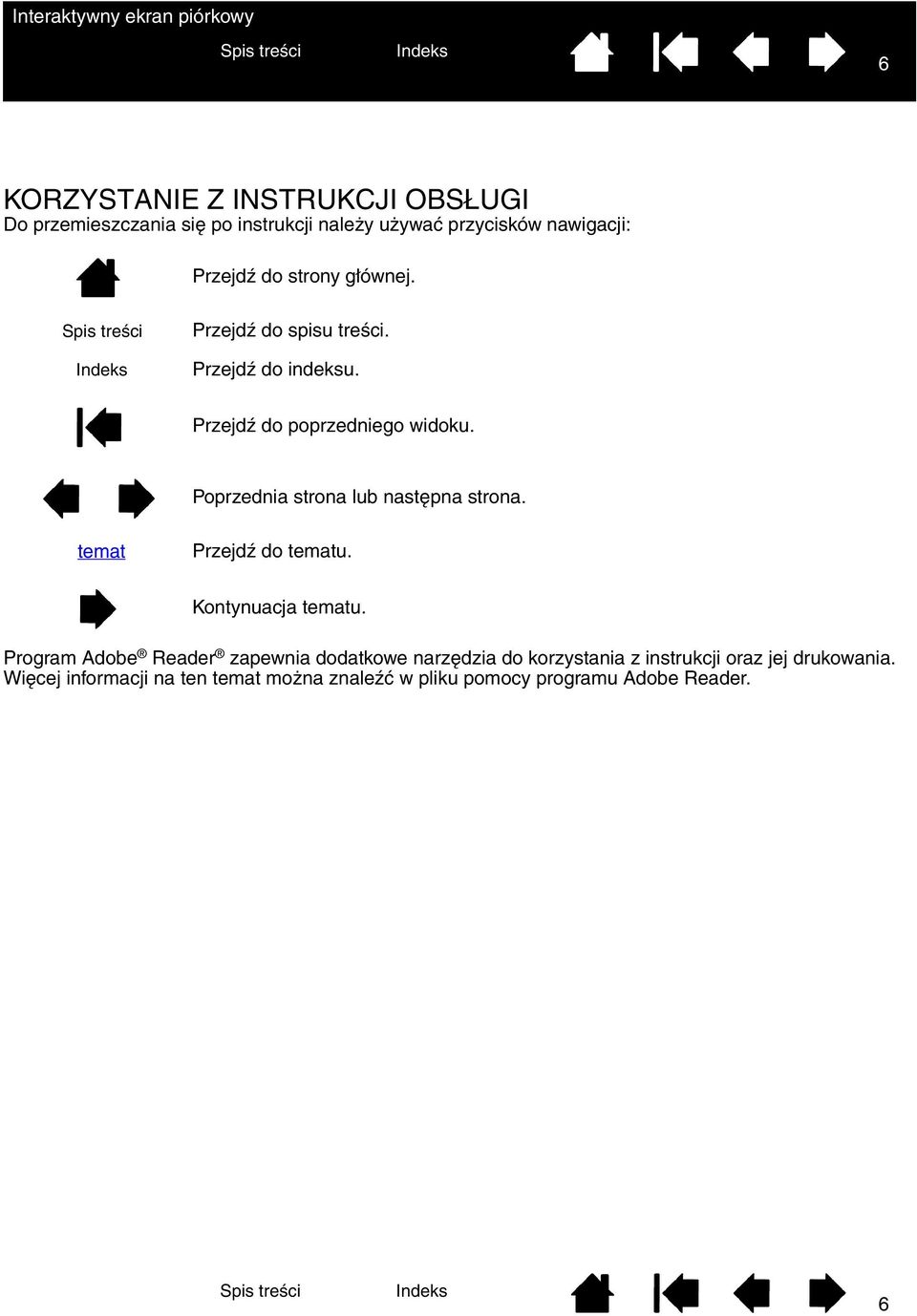

6 6 KORZYSTANIE Z INSTRUKCJI OBSŁUGI Do przemieszczania się po instrukcji należy używać przycisków nawigacji: Przejdź do strony głównej. Przejdź do spisu treści. Przejdź do indeksu. Przejdź do poprzedniego widoku. Poprzednia strona lub następna strona. temat Przejdź do tematu. Kontynuacja tematu. Program Adobe Reader zapewnia dodatkowe narzędzia do korzystania z instrukcji oraz jej drukowania. Więcej informacji na ten temat można znaleźć w pliku pomocy programu Adobe Reader. 6

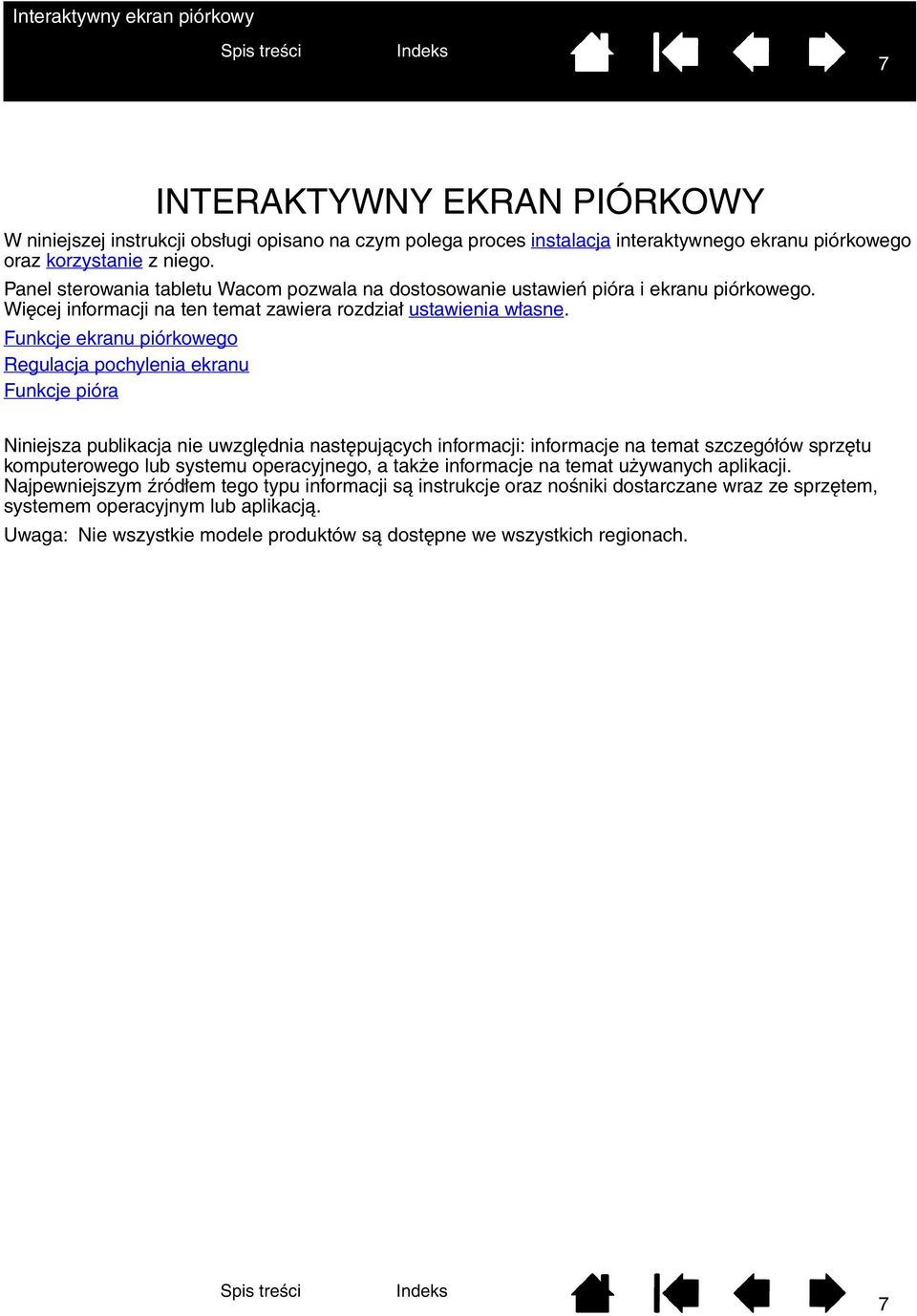

7 7 INTERAKTYWNY EKRAN PIÓRKOWY W niniejszej instrukcji obsługi opisano na czym polega proces instalacja interaktywnego ekranu piórkowego oraz korzystanie z niego. Panel sterowania tabletu Wacom pozwala na dostosowanie ustawień pióra i ekranu piórkowego. Więcej informacji na ten temat zawiera rozdział ustawienia własne. Funkcje ekranu piórkowego Regulacja pochylenia ekranu Funkcje pióra Niniejsza publikacja nie uwzględnia następujących informacji: informacje na temat szczegółów sprzętu komputerowego lub systemu operacyjnego, a także informacje na temat używanych aplikacji. Najpewniejszym źródłem tego typu informacji są instrukcje oraz nośniki dostarczane wraz ze sprzętem, systemem operacyjnym lub aplikacją. Uwaga: Nie wszystkie modele produktów są dostępne we wszystkich regionach. 7

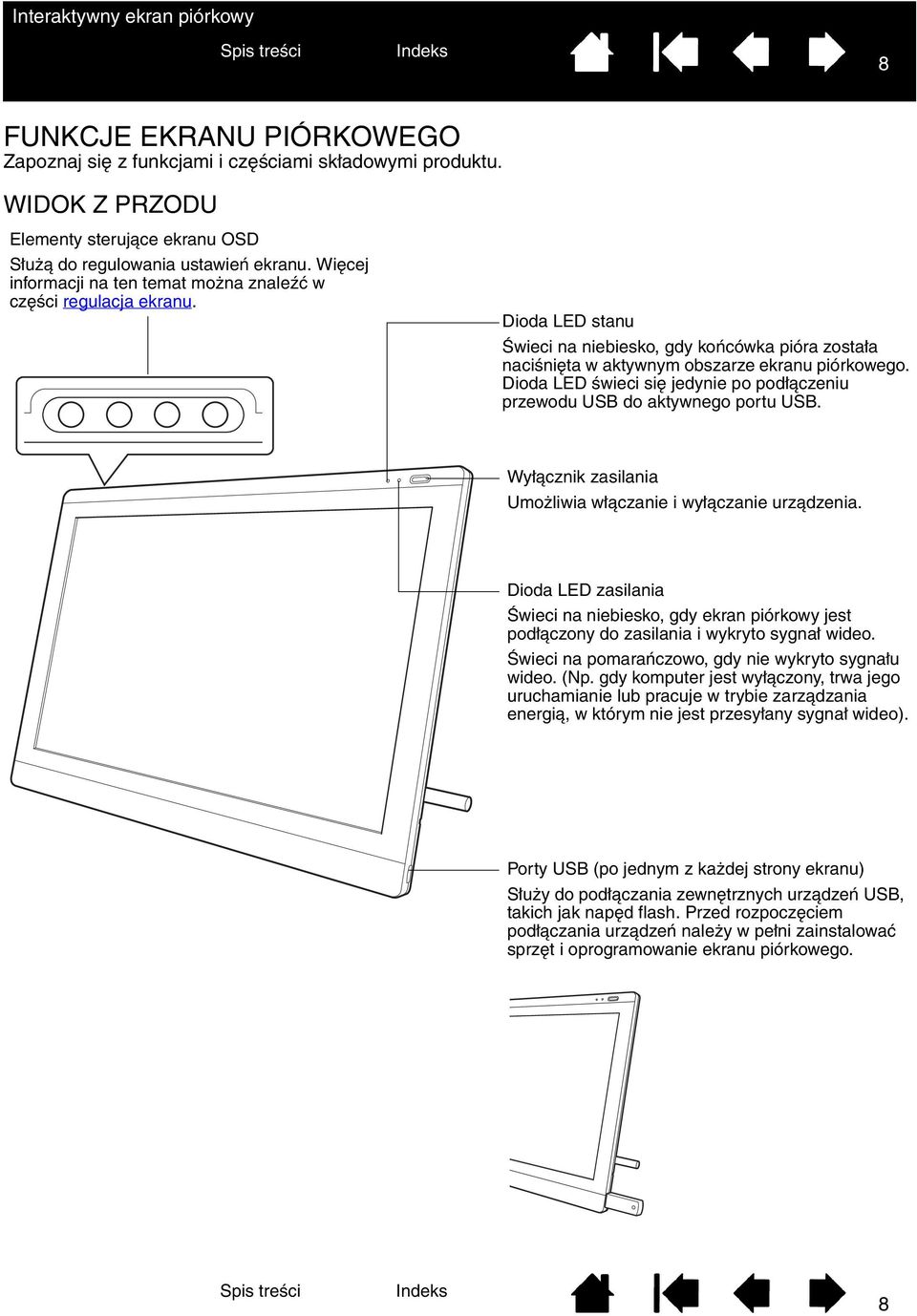

8 8 FUNKCJE EKRANU PIÓRKOWEGO Zapoznaj się z funkcjami i częściami składowymi produktu. WIDOK Z PRZODU Elementy sterujące ekranu OSD Służą do regulowania ustawień ekranu. Więcej informacji na ten temat można znaleźć w części regulacja ekranu. Dioda LED stanu Świeci na niebiesko, gdy końcówka pióra została naciśnięta w aktywnym obszarze ekranu piórkowego. Dioda LED świeci się jedynie po podłączeniu przewodu USB do aktywnego portu USB. Wyłącznik zasilania Umożliwia włączanie i wyłączanie urządzenia. Dioda LED zasilania Świeci na niebiesko, gdy ekran piórkowy jest podłączony do zasilania i wykryto sygnał wideo. Świeci na pomarańczowo, gdy nie wykryto sygnału wideo. (Np. gdy komputer jest wyłączony, trwa jego uruchamianie lub pracuje w trybie zarządzania energią, w którym nie jest przesyłany sygnał wideo). Porty USB (po jednym z każdej strony ekranu) Służy do podłączania zewnętrznych urządzeń USB, takich jak napęd flash. Przed rozpoczęciem podłączania urządzeń należy w pełni zainstalować sprzęt i oprogramowanie ekranu piórkowego. 8

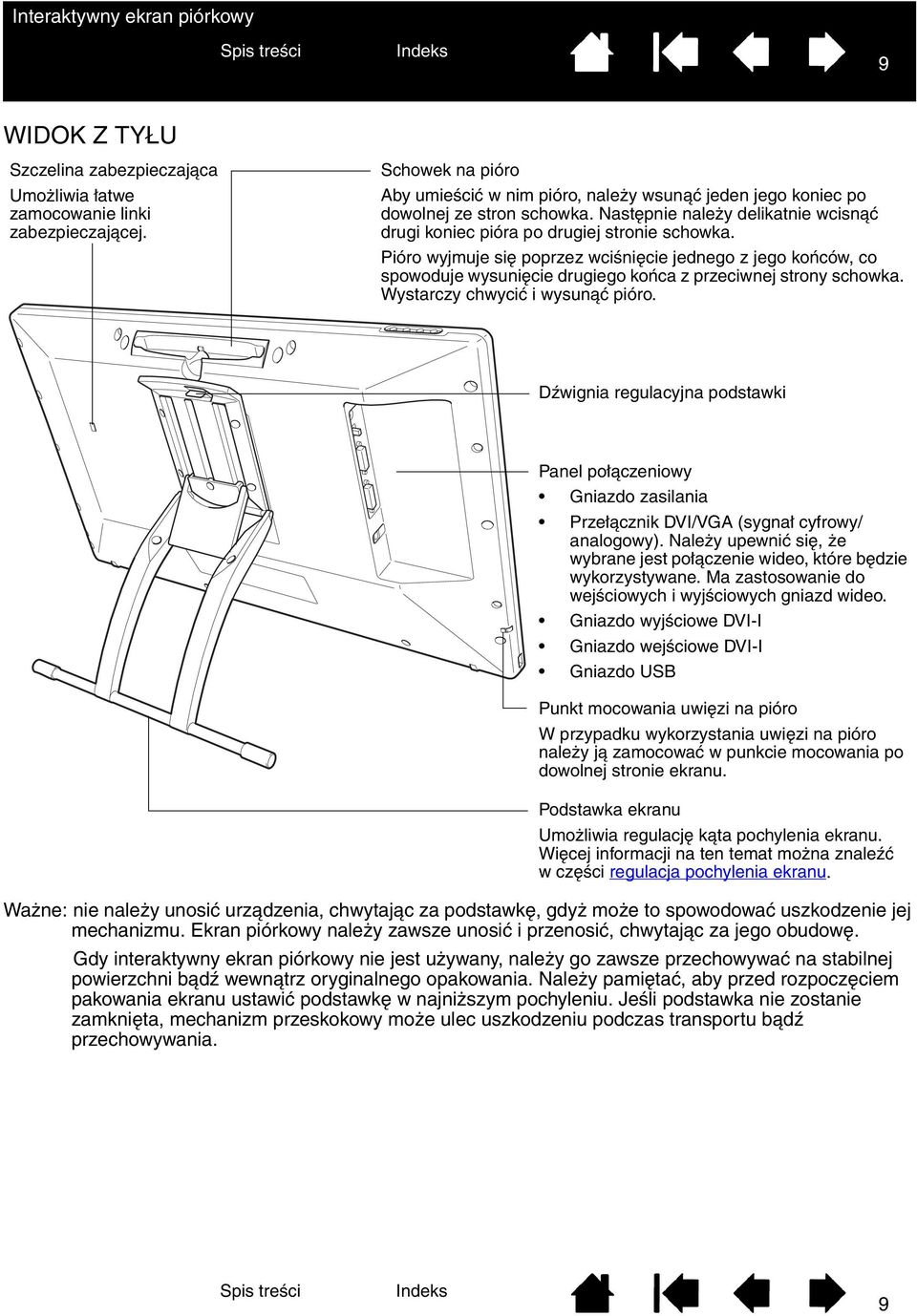

9 9 WIDOK Z TYŁU Szczelina zabezpieczająca Umożliwia łatwe zamocowanie linki zabezpieczającej. Schowek na pióro Aby umieścić w nim pióro, należy wsunąć jeden jego koniec po dowolnej ze stron schowka. Następnie należy delikatnie wcisnąć drugi koniec pióra po drugiej stronie schowka. Pióro wyjmuje się poprzez wciśnięcie jednego z jego końców, co spowoduje wysunięcie drugiego końca z przeciwnej strony schowka. Wystarczy chwycić i wysunąć pióro. Dźwignia regulacyjna podstawki Panel połączeniowy Gniazdo zasilania Przełącznik DVI/VGA (sygnał cyfrowy/ analogowy). Należy upewnić się, że wybrane jest połączenie wideo, które będzie wykorzystywane. Ma zastosowanie do wejściowych i wyjściowych gniazd wideo. Gniazdo wyjściowe DVI-I Gniazdo wejściowe DVI-I Gniazdo USB Punkt mocowania uwięzi na pióro W przypadku wykorzystania uwięzi na pióro należy ją zamocować w punkcie mocowania po dowolnej stronie ekranu. Podstawka ekranu Umożliwia regulację kąta pochylenia ekranu. Więcej informacji na ten temat można znaleźć w części regulacja pochylenia ekranu. Ważne: nie należy unosić urządzenia, chwytając za podstawkę, gdyż może to spowodować uszkodzenie jej mechanizmu. Ekran piórkowy należy zawsze unosić i przenosić, chwytając za jego obudowę. Gdy interaktywny ekran piórkowy nie jest używany, należy go zawsze przechowywać na stabilnej powierzchni bądź wewnątrz oryginalnego opakowania. Należy pamiętać, aby przed rozpoczęciem pakowania ekranu ustawić podstawkę w najniższym pochyleniu. Jeśli podstawka nie zostanie zamknięta, mechanizm przeskokowy może ulec uszkodzeniu podczas transportu bądź przechowywania. 9

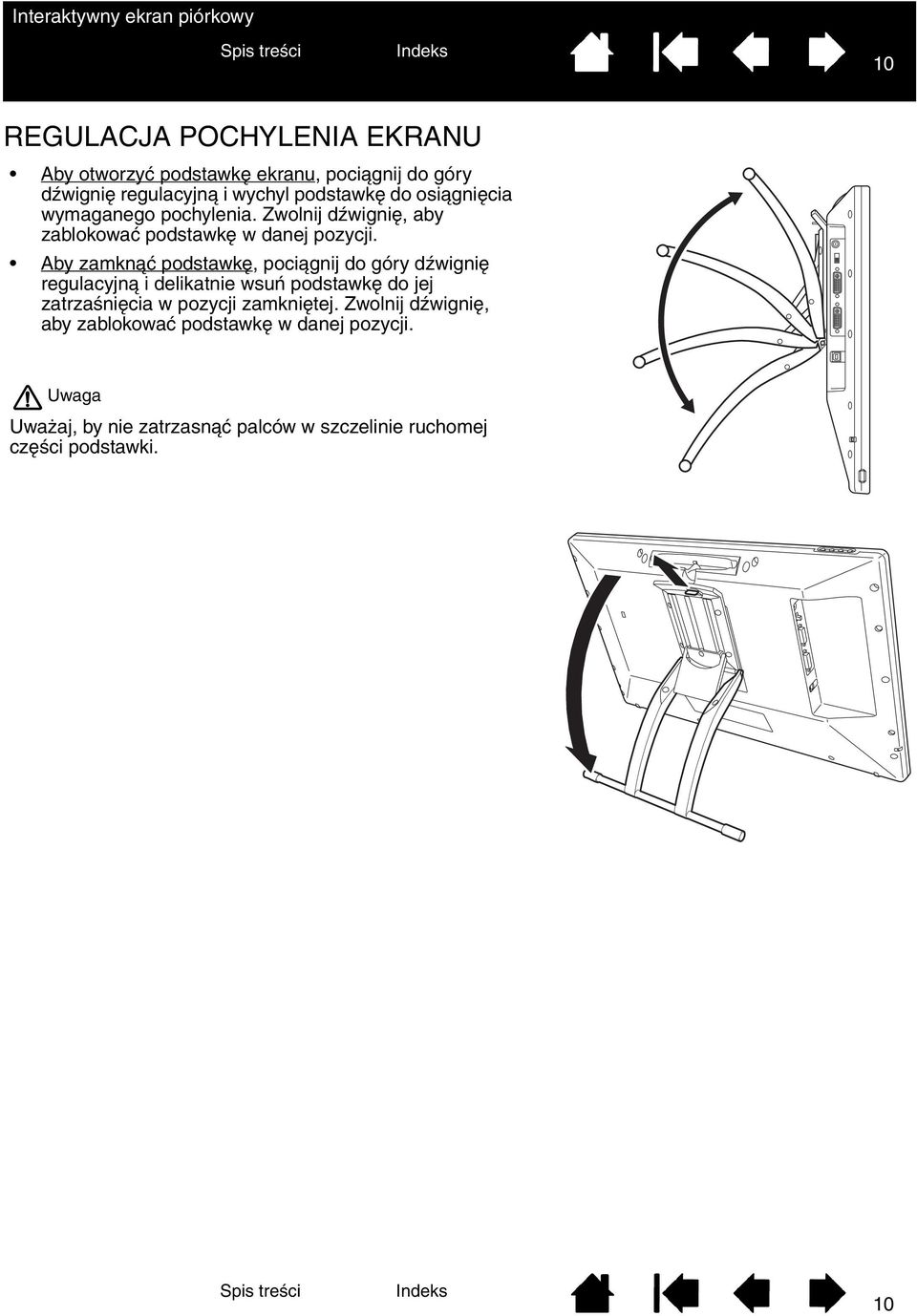

10 10 REGULACJA POCHYLENIA EKRANU Aby otworzyć podstawkę ekranu, pociągnij do góry dźwignię regulacyjną i wychyl podstawkę do osiągnięcia wymaganego pochylenia. Zwolnij dźwignię, aby zablokować podstawkę w danej pozycji. Aby zamknąć podstawkę, pociągnij do góry dźwignię regulacyjną i delikatnie wsuń podstawkę do jej zatrzaśnięcia w pozycji zamkniętej. Zwolnij dźwignię, aby zablokować podstawkę w danej pozycji. Uwaga Uważaj, by nie zatrzasnąć palców w szczelinie ruchomej części podstawki. 10

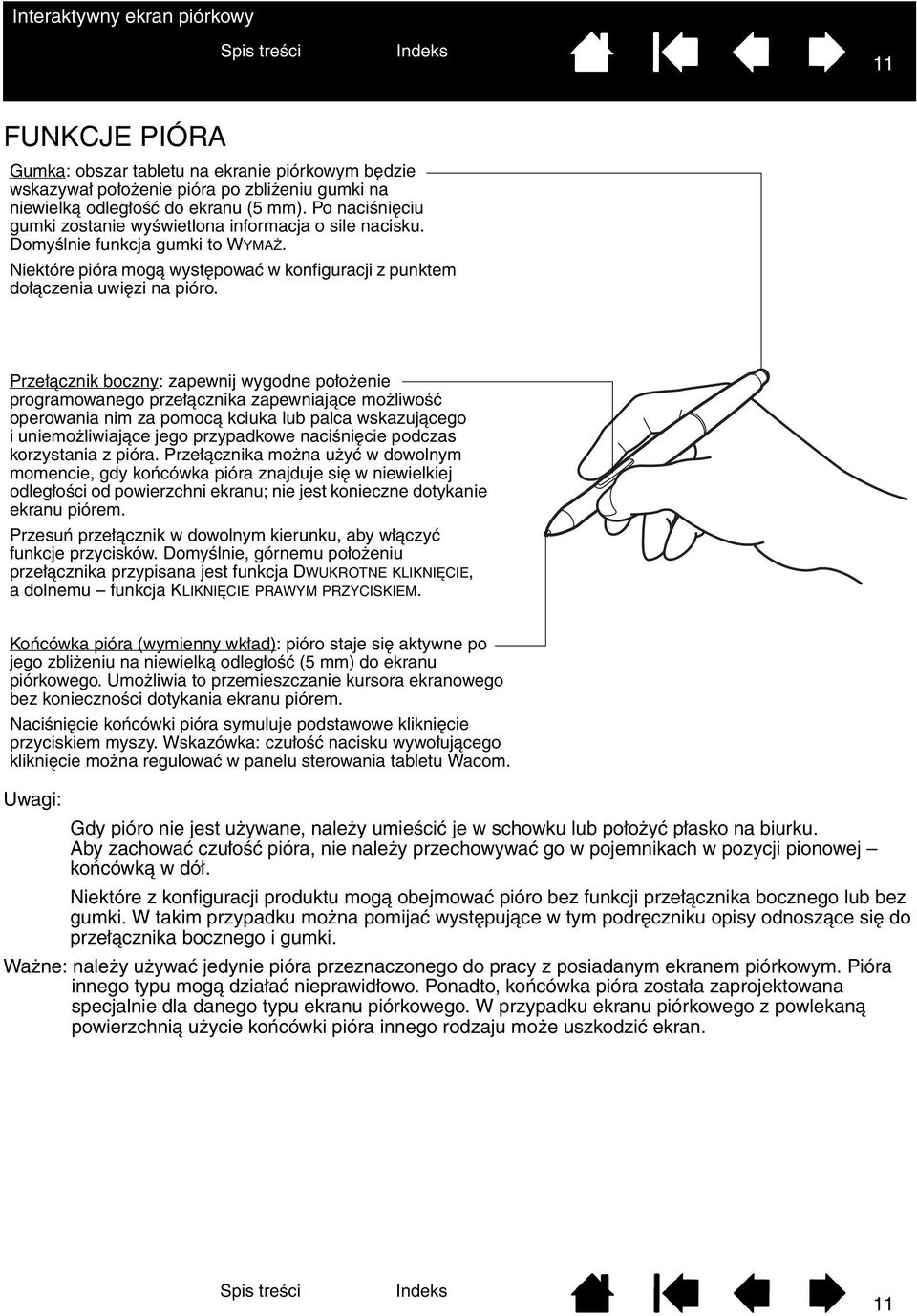

11 11 FUNKCJE PIÓRA Gumka: obszar tabletu na ekranie piórkowym będzie wskazywał położenie pióra po zbliżeniu gumki na niewielką odległość do ekranu (5 mm). Po naciśnięciu gumki zostanie wyświetlona informacja o sile nacisku. Domyślnie funkcja gumki to WYMAŻ. Niektóre pióra mogą występować w konfiguracji z punktem dołączenia uwięzi na pióro. Przełącznik boczny: zapewnij wygodne położenie programowanego przełącznika zapewniające możliwość operowania nim za pomocą kciuka lub palca wskazującego i uniemożliwiające jego przypadkowe naciśnięcie podczas korzystania z pióra. Przełącznika można użyć w dowolnym momencie, gdy końcówka pióra znajduje się w niewielkiej odległości od powierzchni ekranu; nie jest konieczne dotykanie ekranu piórem. Przesuń przełącznik w dowolnym kierunku, aby włączyć funkcje przycisków. Domyślnie, górnemu położeniu przełącznika przypisana jest funkcja DWUKROTNE KLIKNIĘCIE, a dolnemu funkcja KLIKNIĘCIE PRAWYM PRZYCISKIEM. Końcówka pióra (wymienny wkład): pióro staje się aktywne po jego zbliżeniu na niewielką odległość (5 mm) do ekranu piórkowego. Umożliwia to przemieszczanie kursora ekranowego bez konieczności dotykania ekranu piórem. Naciśnięcie końcówki pióra symuluje podstawowe kliknięcie przyciskiem myszy. Wskazówka: czułość nacisku wywołującego kliknięcie można regulować w panelu sterowania tabletu Wacom. Uwagi: Gdy pióro nie jest używane, należy umieścić je w schowku lub położyć płasko na biurku. Aby zachować czułość pióra, nie należy przechowywać go w pojemnikach w pozycji pionowej końcówką w dół. Niektóre z konfiguracji produktu mogą obejmować pióro bez funkcji przełącznika bocznego lub bez gumki. W takim przypadku można pomijać występujące w tym podręczniku opisy odnoszące się do przełącznika bocznego i gumki. Ważne: należy używać jedynie pióra przeznaczonego do pracy z posiadanym ekranem piórkowym. Pióra innego typu mogą działać nieprawidłowo. Ponadto, końcówka pióra została zaprojektowana specjalnie dla danego typu ekranu piórkowego. W przypadku ekranu piórkowego z powlekaną powierzchnią użycie końcówki pióra innego rodzaju może uszkodzić ekran. 11

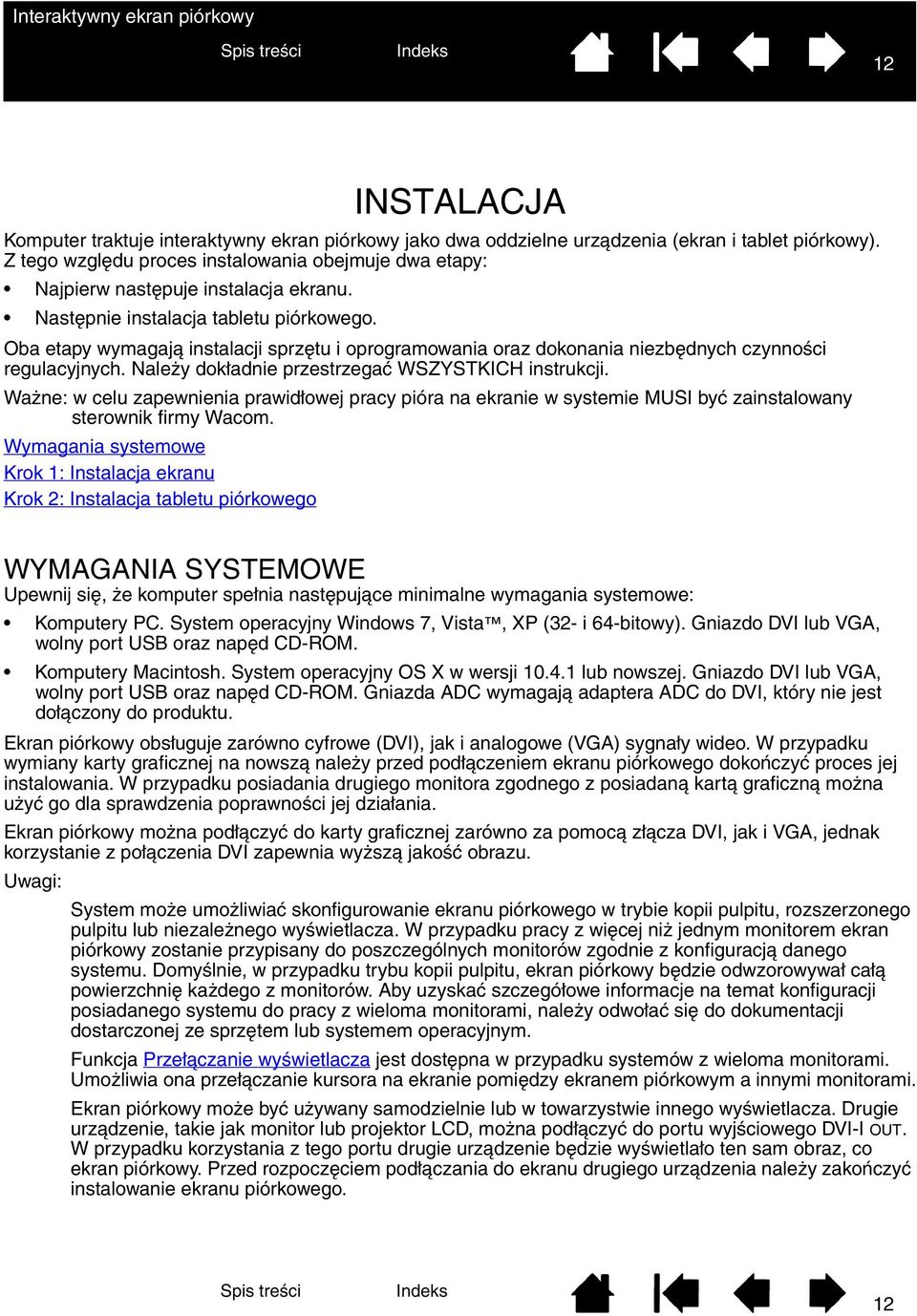

12 12 INSTALACJA Komputer traktuje interaktywny ekran piórkowy jako dwa oddzielne urządzenia (ekran i tablet piórkowy). Z tego względu proces instalowania obejmuje dwa etapy: Najpierw następuje instalacja ekranu. Następnie instalacja tabletu piórkowego. Oba etapy wymagają instalacji sprzętu i oprogramowania oraz dokonania niezbędnych czynności regulacyjnych. Należy dokładnie przestrzegać WSZYSTKICH instrukcji. Ważne: w celu zapewnienia prawidłowej pracy pióra na ekranie w systemie MUSI być zainstalowany sterownik firmy Wacom. Wymagania systemowe Krok 1: Instalacja ekranu Krok 2: Instalacja tabletu piórkowego WYMAGANIA SYSTEMOWE Upewnij się, że komputer spełnia następujące minimalne wymagania systemowe: Komputery PC. System operacyjny Windows 7, Vista, XP (32- i 64-bitowy). Gniazdo DVI lub VGA, wolny port USB oraz napęd CD-ROM. Komputery Macintosh. System operacyjny OS X w wersji lub nowszej. Gniazdo DVI lub VGA, wolny port USB oraz napęd CD-ROM. Gniazda ADC wymagają adaptera ADC do DVI, który nie jest dołączony do produktu. Ekran piórkowy obsługuje zarówno cyfrowe (DVI), jak i analogowe (VGA) sygnały wideo. W przypadku wymiany karty graficznej na nowszą należy przed podłączeniem ekranu piórkowego dokończyć proces jej instalowania. W przypadku posiadania drugiego monitora zgodnego z posiadaną kartą graficzną można użyć go dla sprawdzenia poprawności jej działania. Ekran piórkowy można podłączyć do karty graficznej zarówno za pomocą złącza DVI, jak i VGA, jednak korzystanie z połączenia DVI zapewnia wyższą jakość obrazu. Uwagi: System może umożliwiać skonfigurowanie ekranu piórkowego w trybie kopii pulpitu, rozszerzonego pulpitu lub niezależnego wyświetlacza. W przypadku pracy z więcej niż jednym monitorem ekran piórkowy zostanie przypisany do poszczególnych monitorów zgodnie z konfiguracją danego systemu. Domyślnie, w przypadku trybu kopii pulpitu, ekran piórkowy będzie odwzorowywał całą powierzchnię każdego z monitorów. Aby uzyskać szczegółowe informacje na temat konfiguracji posiadanego systemu do pracy z wieloma monitorami, należy odwołać się do dokumentacji dostarczonej ze sprzętem lub systemem operacyjnym. Funkcja Przełączanie wyświetlacza jest dostępna w przypadku systemów z wieloma monitorami. Umożliwia ona przełączanie kursora na ekranie pomiędzy ekranem piórkowym a innymi monitorami. Ekran piórkowy może być używany samodzielnie lub w towarzystwie innego wyświetlacza. Drugie urządzenie, takie jak monitor lub projektor LCD, można podłączyć do portu wyjściowego DVI-I OUT. W przypadku korzystania z tego portu drugie urządzenie będzie wyświetlało ten sam obraz, co ekran piórkowy. Przed rozpoczęciem podłączania do ekranu drugiego urządzenia należy zakończyć instalowanie ekranu piórkowego. 12

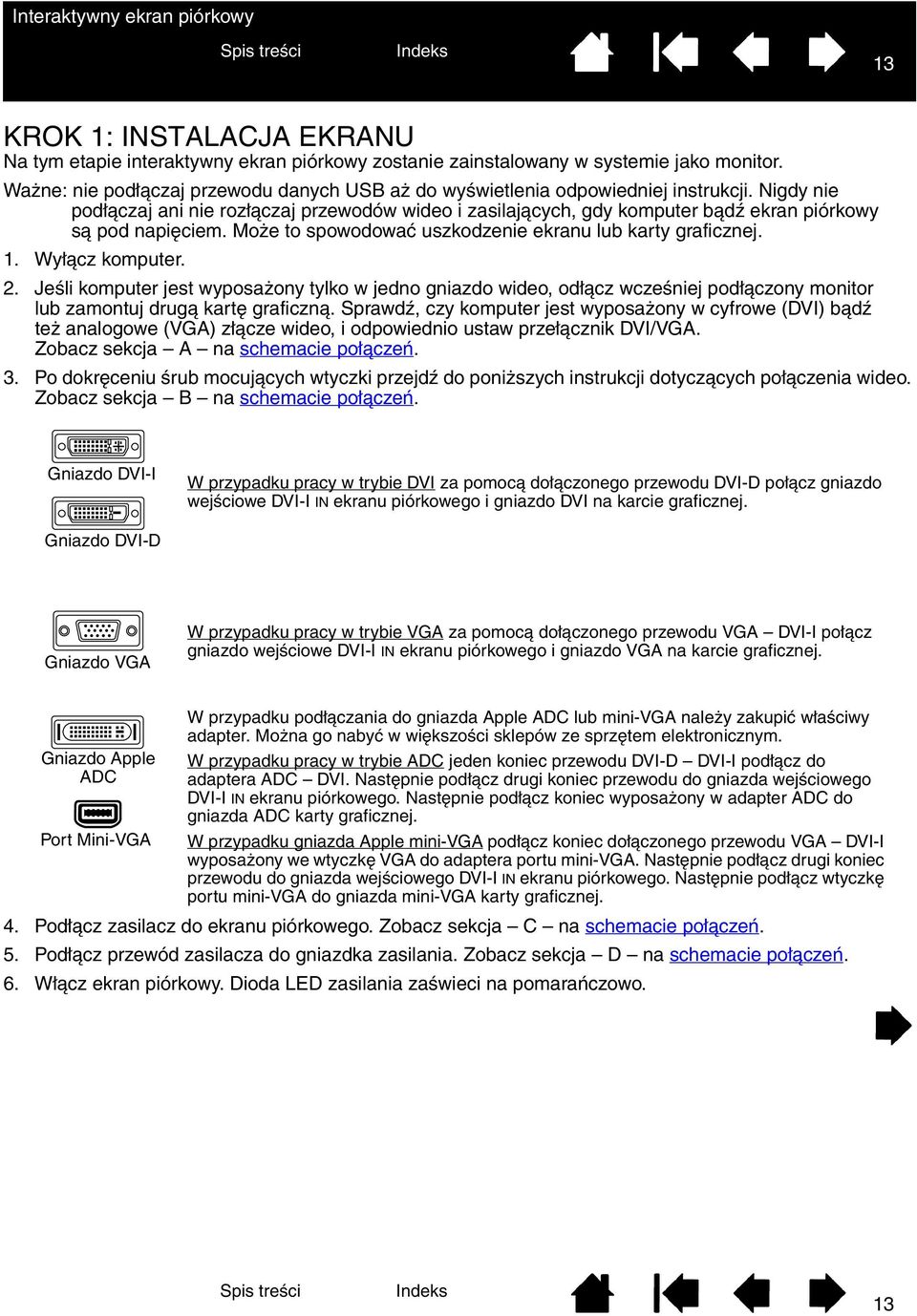

13 13 KROK 1: INSTALACJA EKRANU Na tym etapie interaktywny ekran piórkowy zostanie zainstalowany w systemie jako monitor. Ważne: nie podłączaj przewodu danych USB aż do wyświetlenia odpowiedniej instrukcji. Nigdy nie podłączaj ani nie rozłączaj przewodów wideo i zasilających, gdy komputer bądź ekran piórkowy są pod napięciem. Może to spowodować uszkodzenie ekranu lub karty graficznej. 1. Wyłącz komputer. 2. Jeśli komputer jest wyposażony tylko w jedno gniazdo wideo, odłącz wcześniej podłączony monitor lub zamontuj drugą kartę graficzną. Sprawdź, czy komputer jest wyposażony w cyfrowe (DVI) bądź też analogowe (VGA) złącze wideo, i odpowiednio ustaw przełącznik DVI/VGA. Zobacz sekcja A na schemacie połączeń. 3. Po dokręceniu śrub mocujących wtyczki przejdź do poniższych instrukcji dotyczących połączenia wideo. Zobacz sekcja B na schemacie połączeń. Gniazdo DVI-I W przypadku pracy w trybie DVI za pomocą dołączonego przewodu DVI-D połącz gniazdo wejściowe DVI-I IN ekranu piórkowego i gniazdo DVI na karcie graficznej. Gniazdo DVI-D Gniazdo VGA W przypadku pracy w trybie VGA za pomocą dołączonego przewodu VGA DVI-I połącz gniazdo wejściowe DVI-I IN ekranu piórkowego i gniazdo VGA na karcie graficznej. Gniazdo Apple ADC Port Mini-VGA W przypadku podłączania do gniazda Apple ADC lub mini-vga należy zakupić właściwy adapter. Można go nabyć w większości sklepów ze sprzętem elektronicznym. W przypadku pracy w trybie ADC jeden koniec przewodu DVI-D DVI-I podłącz do adaptera ADC DVI. Następnie podłącz drugi koniec przewodu do gniazda wejściowego DVI-I IN ekranu piórkowego. Następnie podłącz koniec wyposażony w adapter ADC do gniazda ADC karty graficznej. W przypadku gniazda Apple mini-vga podłącz koniec dołączonego przewodu VGA DVI-I wyposażony we wtyczkę VGA do adaptera portu mini-vga. Następnie podłącz drugi koniec przewodu do gniazda wejściowego DVI-I IN ekranu piórkowego. Następnie podłącz wtyczkę portu mini-vga do gniazda mini-vga karty graficznej. 4. Podłącz zasilacz do ekranu piórkowego. Zobacz sekcja C na schemacie połączeń. 5. Podłącz przewód zasilacza do gniazdka zasilania. Zobacz sekcja D na schemacie połączeń. 6. Włącz ekran piórkowy. Dioda LED zasilania zaświeci na pomarańczowo. 13

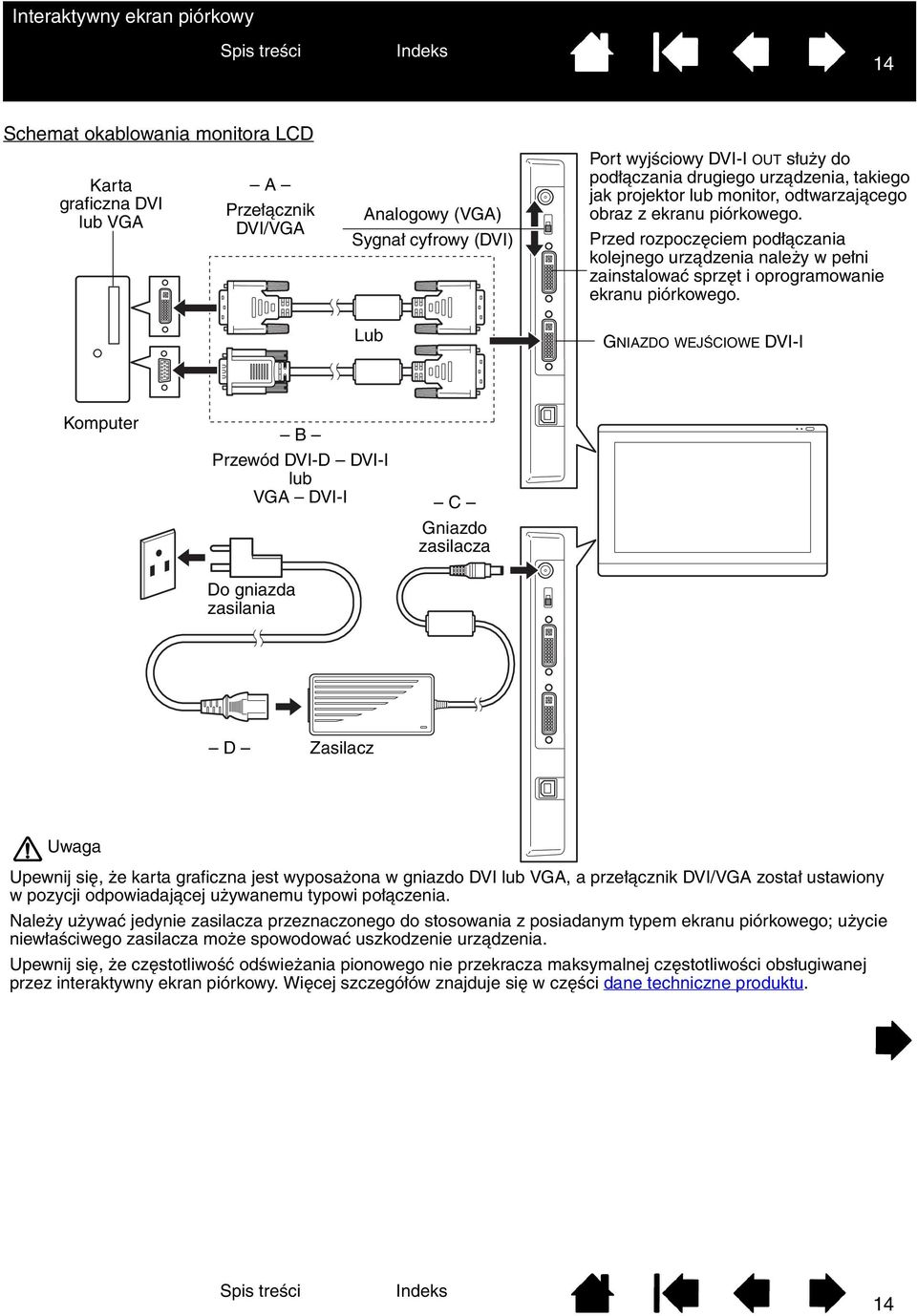

14 14 Schemat okablowania monitora LCD Karta graficzna DVI lub VGA A Przełącznik DVI/VGA Analogowy (VGA) Sygnał cyfrowy (DVI) Port wyjściowy DVI-I OUT służy do podłączania drugiego urządzenia, takiego jak projektor lub monitor, odtwarzającego obraz z ekranu piórkowego. Przed rozpoczęciem podłączania kolejnego urządzenia należy w pełni zainstalować sprzęt i oprogramowanie ekranu piórkowego. Lub GNIAZDO WEJŚCIOWE DVI-I Komputer B Przewód DVI-D DVI-I lub VGA DVI-I C Gniazdo zasilacza Do gniazda zasilania D Zasilacz Uwaga Upewnij się, że karta graficzna jest wyposażona w gniazdo DVI lub VGA, a przełącznik DVI/VGA został ustawiony w pozycji odpowiadającej używanemu typowi połączenia. Należy używać jedynie zasilacza przeznaczonego do stosowania z posiadanym typem ekranu piórkowego; użycie niewłaściwego zasilacza może spowodować uszkodzenie urządzenia. Upewnij się, że częstotliwość odświeżania pionowego nie przekracza maksymalnej częstotliwości obsługiwanej przez interaktywny ekran piórkowy. Więcej szczegółów znajduje się w części dane techniczne produktu. 14

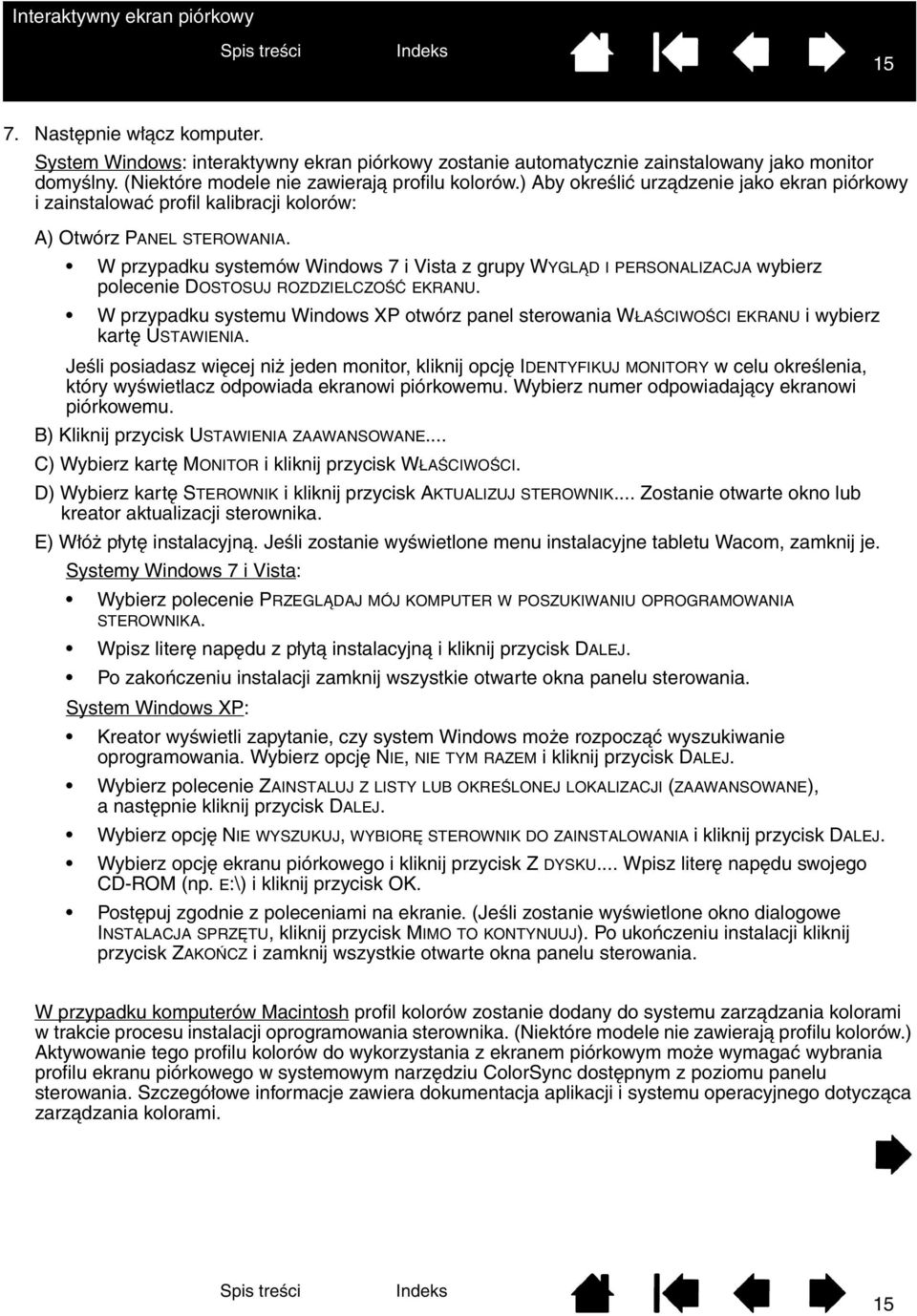

15 15 7. Następnie włącz komputer. System Windows: interaktywny ekran piórkowy zostanie automatycznie zainstalowany jako monitor domyślny. (Niektóre modele nie zawierają profilu kolorów.) Aby określić urządzenie jako ekran piórkowy i zainstalować profil kalibracji kolorów: A) Otwórz PANEL STEROWANIA. W przypadku systemów Windows 7 i Vista z grupy WYGLĄD I PERSONALIZACJA wybierz polecenie DOSTOSUJ ROZDZIELCZOŚĆ EKRANU. W przypadku systemu Windows XP otwórz panel sterowania WŁAŚCIWOŚCI EKRANU i wybierz kartę USTAWIENIA. Jeśli posiadasz więcej niż jeden monitor, kliknij opcję IDENTYFIKUJ MONITORY w celu określenia, który wyświetlacz odpowiada ekranowi piórkowemu. Wybierz numer odpowiadający ekranowi piórkowemu. B) Kliknij przycisk USTAWIENIA ZAAWANSOWANE... C) Wybierz kartę MONITOR i kliknij przycisk WŁAŚCIWOŚCI. D) Wybierz kartę STEROWNIK i kliknij przycisk AKTUALIZUJ STEROWNIK... Zostanie otwarte okno lub kreator aktualizacji sterownika. E) Włóż płytę instalacyjną. Jeśli zostanie wyświetlone menu instalacyjne tabletu Wacom, zamknij je. Systemy Windows 7 i Vista: Wybierz polecenie PRZEGLĄDAJ MÓJ KOMPUTER W POSZUKIWANIU OPROGRAMOWANIA STEROWNIKA. Wpisz literę napędu z płytą instalacyjną i kliknij przycisk DALEJ. Po zakończeniu instalacji zamknij wszystkie otwarte okna panelu sterowania. System Windows XP: Kreator wyświetli zapytanie, czy system Windows może rozpocząć wyszukiwanie oprogramowania. Wybierz opcję NIE, NIE TYM RAZEM i kliknij przycisk DALEJ. Wybierz polecenie ZAINSTALUJ Z LISTY LUB OKREŚLONEJ LOKALIZACJI (ZAAWANSOWANE), a następnie kliknij przycisk DALEJ. Wybierz opcję NIE WYSZUKUJ, WYBIORĘ STEROWNIK DO ZAINSTALOWANIA i kliknij przycisk DALEJ. Wybierz opcję ekranu piórkowego i kliknij przycisk Z DYSKU... Wpisz literę napędu swojego CD-ROM (np. E:\) i kliknij przycisk OK. Postępuj zgodnie z poleceniami na ekranie. (Jeśli zostanie wyświetlone okno dialogowe INSTALACJA SPRZĘTU, kliknij przycisk MIMO TO KONTYNUUJ). Po ukończeniu instalacji kliknij przycisk ZAKOŃCZ i zamknij wszystkie otwarte okna panelu sterowania. W przypadku komputerów Macintosh profil kolorów zostanie dodany do systemu zarządzania kolorami w trakcie procesu instalacji oprogramowania sterownika. (Niektóre modele nie zawierają profilu kolorów.) Aktywowanie tego profilu kolorów do wykorzystania z ekranem piórkowym może wymagać wybrania profilu ekranu piórkowego w systemowym narzędziu ColorSync dostępnym z poziomu panelu sterowania. Szczegółowe informacje zawiera dokumentacja aplikacji i systemu operacyjnego dotycząca zarządzania kolorami. 15

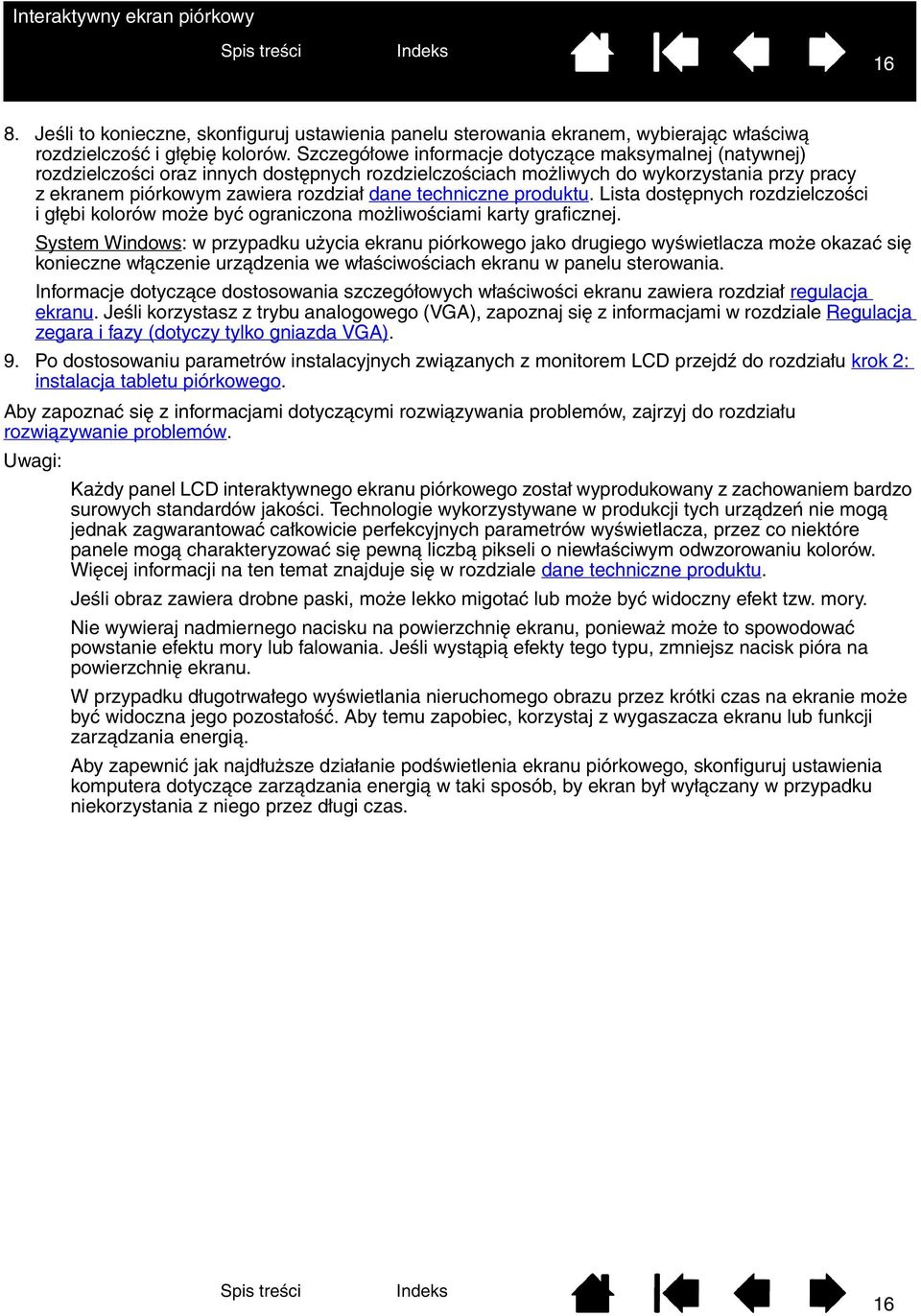

16 16 8. Jeśli to konieczne, skonfiguruj ustawienia panelu sterowania ekranem, wybierając właściwą rozdzielczość i głębię kolorów. Szczegółowe informacje dotyczące maksymalnej (natywnej) rozdzielczości oraz innych dostępnych rozdzielczościach możliwych do wykorzystania przy pracy z ekranem piórkowym zawiera rozdział dane techniczne produktu. Lista dostępnych rozdzielczości i głębi kolorów może być ograniczona możliwościami karty graficznej. System Windows: w przypadku użycia ekranu piórkowego jako drugiego wyświetlacza może okazać się konieczne włączenie urządzenia we właściwościach ekranu w panelu sterowania. Informacje dotyczące dostosowania szczegółowych właściwości ekranu zawiera rozdział regulacja ekranu. Jeśli korzystasz z trybu analogowego (VGA), zapoznaj się z informacjami w rozdziale Regulacja zegara i fazy (dotyczy tylko gniazda VGA). 9. Po dostosowaniu parametrów instalacyjnych związanych z monitorem LCD przejdź do rozdziału krok 2: instalacja tabletu piórkowego. Aby zapoznać się z informacjami dotyczącymi rozwiązywania problemów, zajrzyj do rozdziału rozwiązywanie problemów. Uwagi: Każdy panel LCD interaktywnego ekranu piórkowego został wyprodukowany z zachowaniem bardzo surowych standardów jakości. Technologie wykorzystywane w produkcji tych urządzeń nie mogą jednak zagwarantować całkowicie perfekcyjnych parametrów wyświetlacza, przez co niektóre panele mogą charakteryzować się pewną liczbą pikseli o niewłaściwym odwzorowaniu kolorów. Więcej informacji na ten temat znajduje się w rozdziale dane techniczne produktu. Jeśli obraz zawiera drobne paski, może lekko migotać lub może być widoczny efekt tzw. mory. Nie wywieraj nadmiernego nacisku na powierzchnię ekranu, ponieważ może to spowodować powstanie efektu mory lub falowania. Jeśli wystąpią efekty tego typu, zmniejsz nacisk pióra na powierzchnię ekranu. W przypadku długotrwałego wyświetlania nieruchomego obrazu przez krótki czas na ekranie może być widoczna jego pozostałość. Aby temu zapobiec, korzystaj z wygaszacza ekranu lub funkcji zarządzania energią. Aby zapewnić jak najdłuższe działanie podświetlenia ekranu piórkowego, skonfiguruj ustawienia komputera dotyczące zarządzania energią w taki sposób, by ekran był wyłączany w przypadku niekorzystania z niego przez długi czas. 16

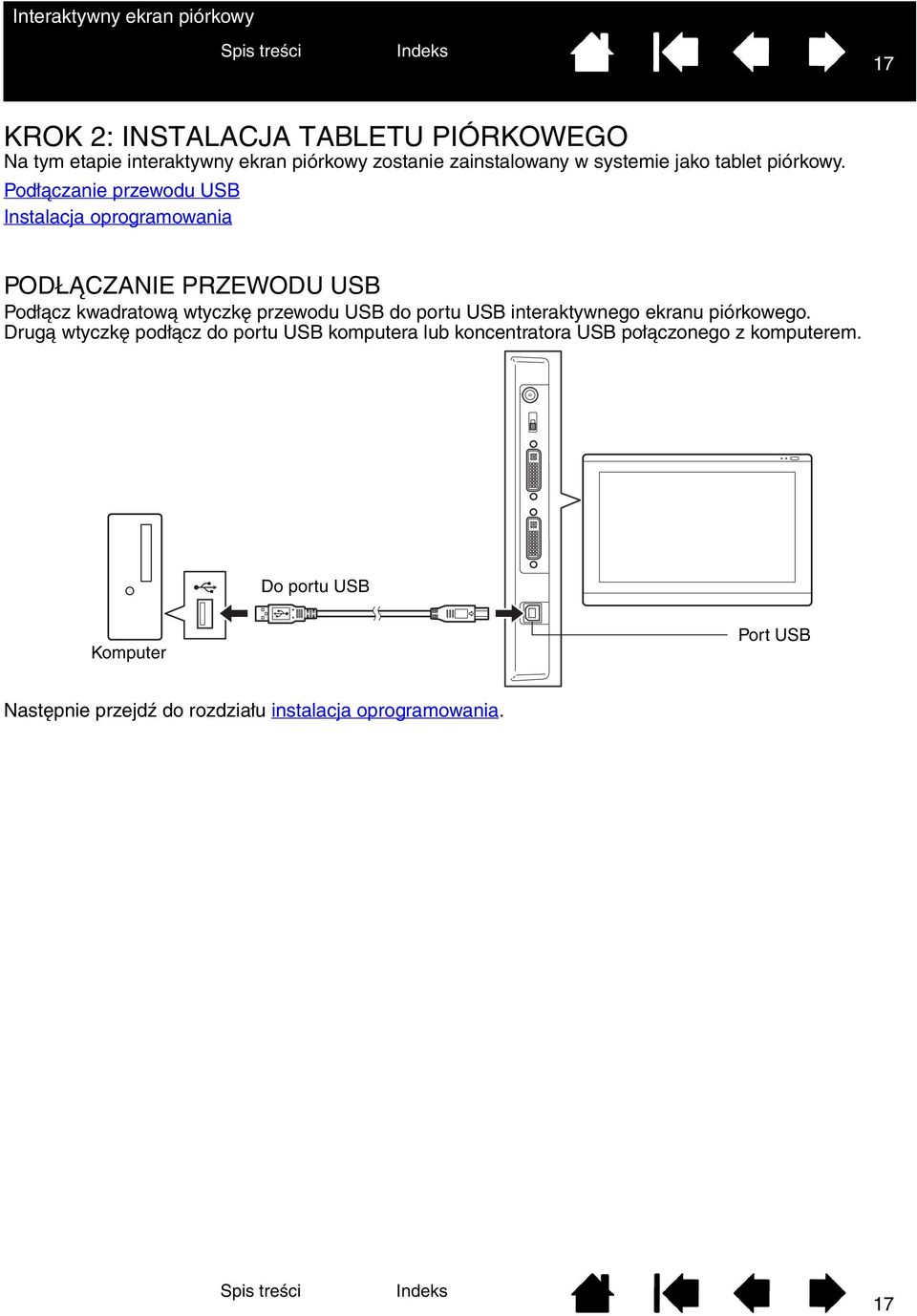

17 17 KROK 2: INSTALACJA TABLETU PIÓRKOWEGO Na tym etapie interaktywny ekran piórkowy zostanie zainstalowany w systemie jako tablet piórkowy. Podłączanie przewodu USB Instalacja oprogramowania PODŁĄCZANIE PRZEWODU USB Podłącz kwadratową wtyczkę przewodu USB do portu USB interaktywnego ekranu piórkowego. Drugą wtyczkę podłącz do portu USB komputera lub koncentratora USB połączonego z komputerem. Do portu USB Komputer Port USB Następnie przejdź do rozdziału instalacja oprogramowania. 17

18 18 INSTALACJA OPROGRAMOWANIA Ważne: w celu zapewnienia prawidłowej pracy pióra na ekranie w systemie MUSI być zainstalowany sterownik firmy Wacom. Zapisz wyniki pracy i zamknij wszystkie pozostałe otwarte aplikacje. Tymczasowo wyłącz programy antywirusowe. Włóż instalacyjną płytę CD do napędu CD-ROM komputera. Jeśli menu instalacji oprogramowania nie zostanie wyświetlone automatycznie, dwukrotnie kliknij ikonę INSTALUJ w folderze płyty CD. Kliknij łącze ZAINSTALUJ TABLET i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zainstalować sterownik. Ponownie aktywuj program antywirusowy. Po zakończeniu procesu instalacji oprogramowania sprawdź, czy możesz sterować kursorem ekranowym za pomocą pióra interaktywnego ekranu piórkowego. Po umieszczeniu końcówki pióra na powierzchni ekranu kursor ekranowy powinien zostać natychmiast przeniesiony na pozycję zbliżoną do miejsca bezpośrednio pod końcówką pióra. Unieś końcówkę pióra i umieść ją w innym miejscu ekranu. Kursor ekranowy powinien zostać ponownie przeniesiony do nowej pozycji. Funkcja ta, określana mianem pozycjonowania bezwzględnego, pozwala na zmianę miejsca kursora ekranowego bez konieczności przeciągania pióra po powierzchni ekranu. Najbardziej aktualne informacje można znaleźć w pliku Read Me. W przypadku problemów z instalacją ekranu piórkowego zapoznaj się z rozdziałem rozwiązywanie problemów. Uwagi: Instalacja sterownika spowoduje automatyczne aktywowanie nowych funkcji pióra dostępnych w systemach Microsoft Windows 7, Vista oraz w pakiecie Office 2007 lub nowszym (z wyjątkiem systemów Windows 7 Starter i Home Basic oraz Windows Vista Home Basic). W celu zapoznania się z dodatkowymi informacjami dotyczącymi korzystania z pióra Wacom w systemie Windows odwiedź witrynę internetową Obsługiwane są preferencje dostosowane przez użytkownika. Po zalogowaniu każdy użytkownik może dostosować swoje ustawienia osobiste w panelu sterowania tabletu Wacom. Przełączenie na innego użytkownika spowoduje automatyczne wczytanie jego ustawień. Informacje na temat odinstalowywania sterownika zawiera rozdział odinstalowywanie interaktywnego ekranu piórkowego. Jeśli ekran piórkowy nie reaguje poprawnie lub następuje utrata kontroli nad kursorem, prawdopodobnie występują błędy w preferencjach ekranu. Istnieje możliwość usunięcia bieżących ustawień preferencji i przywrócenia ustawień fabrycznych ekranu piórkowego. Więcej informacji na ten temat można znaleźć w części zarządzanie preferencjami. Następnie zapoznaj się z rozdziałem kalibrowanie ekranu piórkowego w celu precyzyjnego dostosowania kursora ekranowego do końcówki pióra. 18

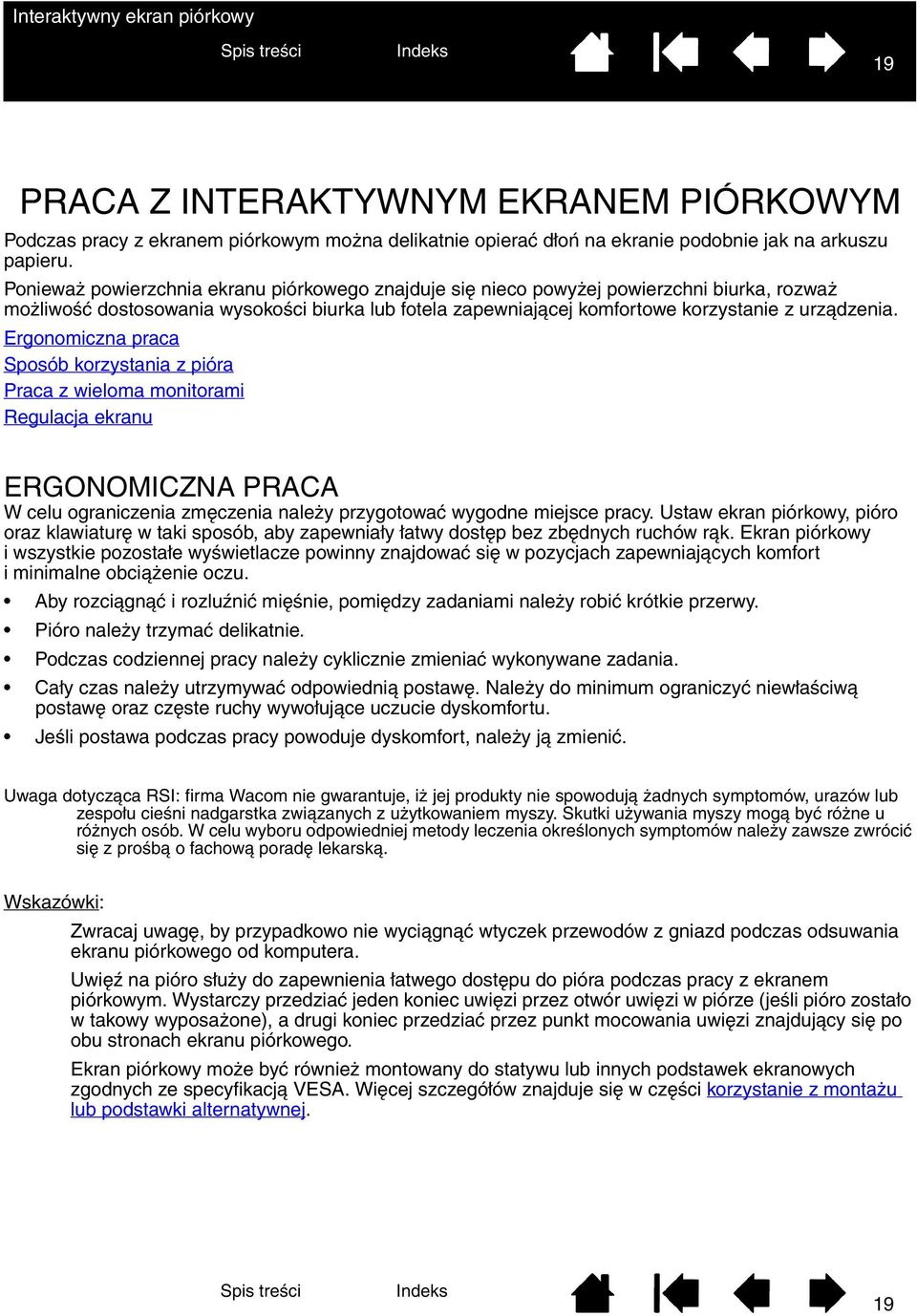

19 19 PRACA Z INTERAKTYWNYM EKRANEM PIÓRKOWYM Podczas pracy z ekranem piórkowym można delikatnie opierać dłoń na ekranie podobnie jak na arkuszu papieru. Ponieważ powierzchnia ekranu piórkowego znajduje się nieco powyżej powierzchni biurka, rozważ możliwość dostosowania wysokości biurka lub fotela zapewniającej komfortowe korzystanie z urządzenia. Ergonomiczna praca Sposób korzystania z pióra Praca z wieloma monitorami Regulacja ekranu ERGONOMICZNA PRACA W celu ograniczenia zmęczenia należy przygotować wygodne miejsce pracy. Ustaw ekran piórkowy, pióro oraz klawiaturę w taki sposób, aby zapewniały łatwy dostęp bez zbędnych ruchów rąk. Ekran piórkowy i wszystkie pozostałe wyświetlacze powinny znajdować się w pozycjach zapewniających komfort i minimalne obciążenie oczu. Aby rozciągnąć i rozluźnić mięśnie, pomiędzy zadaniami należy robić krótkie przerwy. Pióro należy trzymać delikatnie. Podczas codziennej pracy należy cyklicznie zmieniać wykonywane zadania. Cały czas należy utrzymywać odpowiednią postawę. Należy do minimum ograniczyć niewłaściwą postawę oraz częste ruchy wywołujące uczucie dyskomfortu. Jeśli postawa podczas pracy powoduje dyskomfort, należy ją zmienić. Uwaga dotycząca RSI: firma Wacom nie gwarantuje, iż jej produkty nie spowodują żadnych symptomów, urazów lub zespołu cieśni nadgarstka związanych z użytkowaniem myszy. Skutki używania myszy mogą być różne u różnych osób. W celu wyboru odpowiedniej metody leczenia określonych symptomów należy zawsze zwrócić się z prośbą o fachową poradę lekarską. Wskazówki: Zwracaj uwagę, by przypadkowo nie wyciągnąć wtyczek przewodów z gniazd podczas odsuwania ekranu piórkowego od komputera. Uwięź na pióro służy do zapewnienia łatwego dostępu do pióra podczas pracy z ekranem piórkowym. Wystarczy przedziać jeden koniec uwięzi przez otwór uwięzi w piórze (jeśli pióro zostało w takowy wyposażone), a drugi koniec przedziać przez punkt mocowania uwięzi znajdujący się po obu stronach ekranu piórkowego. Ekran piórkowy może być również montowany do statywu lub innych podstawek ekranowych zgodnych ze specyfikacją VESA. Więcej szczegółów znajduje się w części korzystanie z montażu lub podstawki alternatywnej. 19

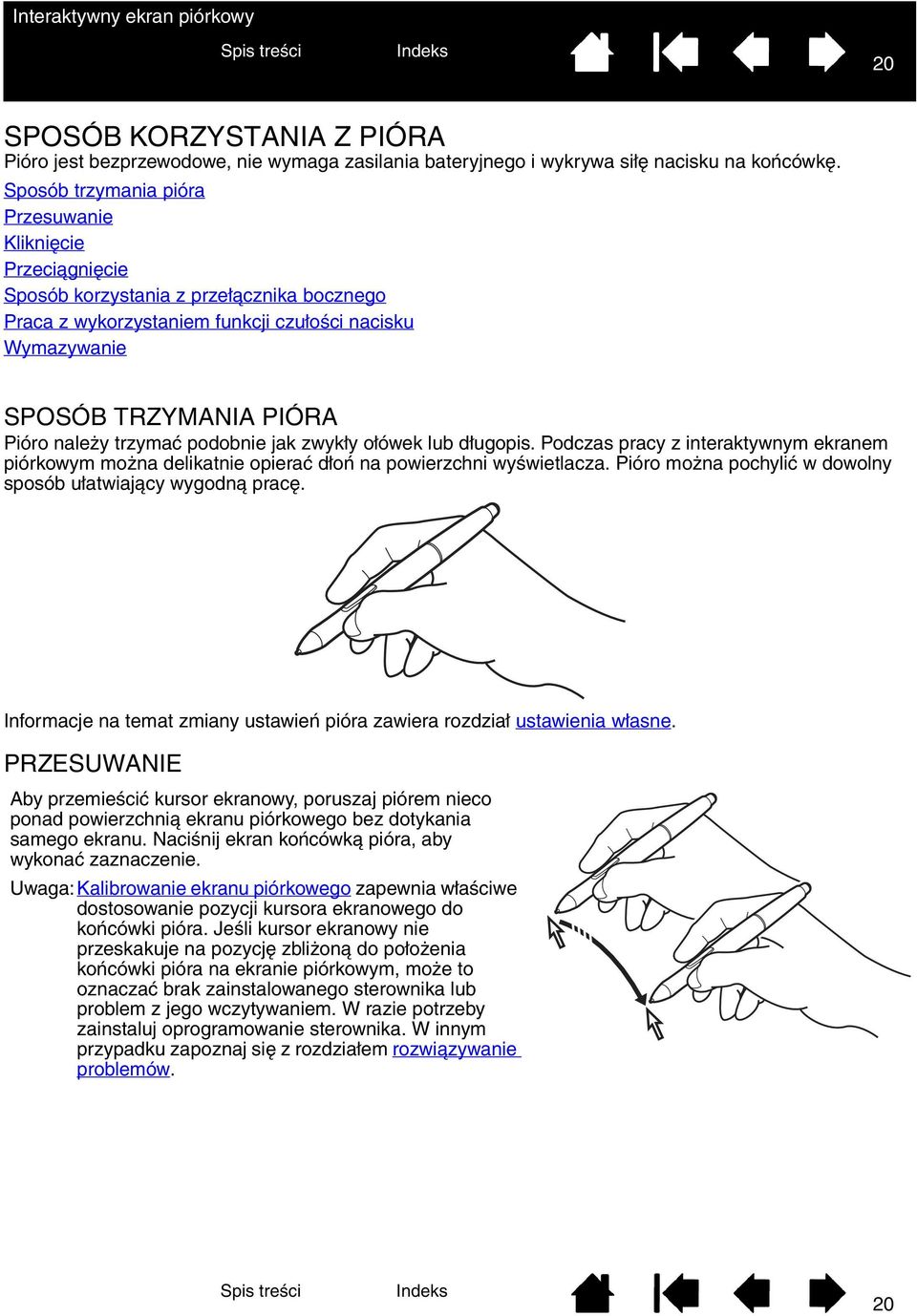

20 20 SPOSÓB KORZYSTANIA Z PIÓRA Pióro jest bezprzewodowe, nie wymaga zasilania bateryjnego i wykrywa siłę nacisku na końcówkę. Sposób trzymania pióra Przesuwanie Kliknięcie Przeciągnięcie Sposób korzystania z przełącznika bocznego Praca z wykorzystaniem funkcji czułości nacisku Wymazywanie SPOSÓB TRZYMANIA PIÓRA Pióro należy trzymać podobnie jak zwykły ołówek lub długopis. Podczas pracy z interaktywnym ekranem piórkowym można delikatnie opierać dłoń na powierzchni wyświetlacza. Pióro można pochylić w dowolny sposób ułatwiający wygodną pracę. Informacje na temat zmiany ustawień pióra zawiera rozdział ustawienia własne. PRZESUWANIE Aby przemieścić kursor ekranowy, poruszaj piórem nieco ponad powierzchnią ekranu piórkowego bez dotykania samego ekranu. Naciśnij ekran końcówką pióra, aby wykonać zaznaczenie. Uwaga:Kalibrowanie ekranu piórkowego zapewnia właściwe dostosowanie pozycji kursora ekranowego do końcówki pióra. Jeśli kursor ekranowy nie przeskakuje na pozycję zbliżoną do położenia końcówki pióra na ekranie piórkowym, może to oznaczać brak zainstalowanego sterownika lub problem z jego wczytywaniem. W razie potrzeby zainstaluj oprogramowanie sterownika. W innym przypadku zapoznaj się z rozdziałem rozwiązywanie problemów. 20

21 21 KLIKNIĘCIE Dotknij jednokrotnie ekran końcówką pióra lub naciśnij ekran końcówką pióra, stosując odpowiedni nacisk, aby wykonać kliknięcie. System Windows: Nawigację za pomocą pióra można ułatwić, konfigurując system Windows tak, aby umieszczenie pióra nad ikoną zaznaczało ją, a pojedyncze kliknięcie uruchamiało. Aby włączyć tę funkcję, w pierwszej kolejności otwórz folder. W systemach Windows 7 i Windows Vista w menu rozwijanym ORGANIZUJ wybierz pozycję OPCJE FOLDERÓW I WYSZUKIWANIA. Na karcie OGÓLNE zaznacz pozycję POJEDYNCZE KLIKNIĘCIE BĘDZIE OTWIERAĆ ELEMENT (WSKAZANIE ZAZNACZY). W systemie Windows XP: w menu rozwijanym NARZĘDZIA wybierz pozycję OPCJE FOLDERÓW... Na karcie OGÓLNE zaznacz pozycję POJEDYNCZE KLIKNIĘCIE BĘDZIE OTWIERAĆ ELEMENT (WSKAZANIE ZAZNACZY). Naciśnij górny przełącznik boczny (w trybie DWUKROTNE KLIKNIĘCIE) lub szybko dwukrotnie dotknij powierzchnię ekranu w tym samym miejscu końcówką pióra. Podwójne kliknięcie jest łatwiejsze do wykonania, gdy pióro znajduje się prostopadle do powierzchni ekranu piórkowego. PRZECIĄGNIĘCIE Aby przesunąć obiekt, zaznacz go, a następnie przesuń końcówkę pióra po powierzchni ekranu. 21

22 22 SPOSÓB KORZYSTANIA Z PRZEŁĄCZNIKA BOCZNEGO Pióro może być wyposażone w przełącznik boczny. Posiada on dwie programowalne funkcje, które można wybrać przez wychylenie przełącznika w jednym z dwóch kierunków. Przełącznik boczny jest aktywny, gdy końcówka pióra znajduje się w niewielkiej odległości (5 mm) od powierzchni ekranu piórkowego; do korzystania z przełącznika nie jest konieczne dotykanie powierzchni ekranu końcówką pióra. Domyślnie, górnemu położeniu przełącznika przypisana jest funkcja DWUKROTNE KLIKNIĘCIE, a dolnemu funkcja KLIKNIĘCIE PRAWYM PRZYCISKIEM. Funkcje przełącznika można zmienić lub wyłączyć za pomocą panelu sterowania tabletu Wacom. Więcej informacji na ten temat można znaleźć w części ustawienia własne. PRACA Z WYKORZYSTANIEM FUNKCJI CZUŁOŚCI NACISKU Pióro odzwierciedla szczegóły ruchów dłoni, co pozwala na tworzenie naturalnie wyglądającego pisma i pociągnięć pędzlem w aplikacjach obsługujących te funkcje. Aby zaznaczać i pisać z wykorzystaniem funkcji nacisku, w pierwszej kolejności z palety narzędzi aplikacji wybierz narzędzie czułe na nacisk. Operując piórem na powierzchni ekranu, dociskaj z różną siłą jego końcówkę. WYMAZYWANIE W aplikacjach obsługujących tę funkcję, gumka pióra działa tak samo jak gumka ołówka. Aby usunąć tekst w aplikacji tekstowej, użyj gumki do zaznaczenia tekstu, a następnie unieś gumkę z powierzchni ekranu piórkowego. PRACA Z WIELOMA MONITORAMI Jeśli ekran piórkowy jest używany z dodatkowymi monitorami, ruch kursora ekranowego na standardowych monitorach będzie zależeć od konfiguracji systemu. Jeśli drugi monitor jest podłączony w trybie lustrzanym, wtedy zarówno na ekranie piórkowym, jak i na drugim monitorze wyświetlany jest identyczny obraz oraz ruchy kursora ekranowego. Jeśli ekran piórkowy jest używany z innymi monitorami w rozszerzonym trybie monitora, dostępnych jest kilka opcji dotyczących nawigacji na innych monitorach: Przestaw przełącznik boczny pióra na funkcję DISPLAY TOGGLE (PRZEŁĄCZANIE WYŚWIETLACZA). Można następnie nacisnąć przycisk w celu przełączenia kursora ekranowego pomiędzy ekranem piórkowym a innymi wyświetlaczami. Urządzenie może na przykład być używane jako ekran piórkowy (kursor ekranowy znajduje się w położeniu końcówki pióra) lub jako standardowy tablet firmy Wacom (kursor ekranowy można przesuwać po całym pulpicie i innych wyświetlaczach). Więcej informacji można znaleźć w części Praca z funkcją Display Toggle (przełączanie wyświetlacza). Ustaw jeden z bocznych przełączników pióra na funkcję PRZEŁĄCZANIE TRYBU. Wówczas można szybko przełączać tryb pióra do pracy na ekranie piórkowym oraz tryb pracy myszy do pracy na innych monitorach. 22

23 23 REGULACJA EKRANU USTAWIENIA FABRYCZNE, AUTOMATYCZNA SYNCHRONIZACJA I USTAWIENIA UŻYTKOWNIKA Ustawienia fabryczne: aby zapewnić optymalną jakość obrazu, skonfiguruj w ustawieniach karty graficznej najwyższą (natywną) rozdzielczość, z jaką może pracować ekran piórkowy. Więcej szczegółów znajduje się w części dane techniczne produktu. Automatyczna synchronizacja: interaktywny ekran piórkowy automatycznie synchronizuje odbierany sygnał. Funkcja automatycznej synchronizacji dopasowuje pozycję ekranu w pionie i poziomie, a także parametry zegara i fazy. Funkcja ta działa w zakresie obsługiwanych częstotliwości odświeżania pionowego i poziomego. Więcej szczegółów znajduje się w części dane techniczne produktu. Jeśli ekran piórkowy nie synchronizuje się automatycznie na podstawie odbieranego sygnału, synchronizację ekranu można zainicjować za pomocą opcji OSD AUTO ADJUST (Regulacja automatyczna). Dalsze czynności regulacyjne ekranu są dostępne z poziomu elementów sterujących OSD. Kalibracja kolorów: zmiana domyślnych ustawień barwy, temperatury barwowej, kontrastu, jasności lub podświetlenia spowoduje unieważnienie profilu kolorów ICC zawartego na instalacyjnej płycie CD. (Niektóre modele nie zawierają profilu kolorów.) USTAWIENIA OSD Funkcja OSD umożliwia optymalizację całej gamy ustawień ekranu za pomocą jednego przycisku. Zmian należy dokonywać za pomocą elementów sterujących OSD znajdujących się w lewym górnym rogu urządzenia Przycisk MENU (Menu) Służy do otwierania i zamykania menu OSD. Przycisk ENTER Aktywuje wybraną opcję menu OSD. 2. Przyciski wyboru Te przyciski służą do wyboru i zaznaczania opcji. Następnie naciśnij przycisk ENTER. Zostaną wyświetlone aktualne ustawienia oraz podmenu umożliwiające regulację parametrów wybranej opcji. Niektóre z ustawień mogą być niedostępne w trybie DVI. Przyciski umożliwiają wybór i dostosowanie parametrów danej opcji. (Naciśnięcie przycisku + spowoduje zwiększenie wartości wybranej opcji. Naciśnięcie przycisku spowoduje jej zmniejszenie). Po dokonaniu zmian naciśnij przycisk ENTER w celu ich zapisania. Szczegółowe omówienie elementów sterujących menu znajduje się na następnych stronach dokumentu. Uwaga: Po zmianie ustawienia i krótkiej bezczynności menu OSD zostanie automatycznie zamknięte. Menu OSD można również zamknąć ręcznie za pomocą przycisku MENU. Po zamknięciu menu OSD wszystkie ustawienia są automatycznie zapisywane i zostaną użyte ponownie w przypadku odbioru przez urządzenie podobnego sygnału wideo. Ma to zastosowanie do wszystkich trybów wyświetlania. W przypadku niemożności odtworzenia pierwotnych ustawień po dokonaniu zmian wyglądu ekranu można skorzystać z przycisku RESET powodującego powrót do fabrycznych ustawień ekranu piórkowego. 23

24 24 Opcje menu są dostępne po otwarciu ekranu OSD. Opcje z menu LANGUAGE (Język) umożliwiają wybór języka menu OSD. Dostępne są następujące opcje menu OSD POSITION (Pozycje OSD): VERTICAL (W pionie). Umożliwia regulację położenia okna menu OSD w pionie. HORIZONTAL (W poziomie). Umożliwia regulację położenia okna menu OSD w poziomie. TRANSPARENCY (Przezroczystość). Umożliwia zmianę przezroczystości tła menu OSD. Dostępne są następujące opcje menu DISPLAY (Ekran): CONTRAST (Kontrast). Umożliwia zwiększenie lub zmniejszenie kontrastu obrazu. Zmiany kontrastu mogą wpłynąć na precyzję odwzorowania kolorów. BRIGHTNESS (Jasność). Umożliwia zwiększenie lub zmniejszenie jasności obrazu. BACKLIGHT (Podświetlenie). Umożliwia zwiększenie lub zmniejszenie poziomu jasności podświetlenia. Dostępne są następujące opcje menu ]COLOR(Kolor): 5000K, 6500K, 9300K. Umożliwia regulację temperatury barwowej ekranu piórkowego wyrażonej w kelwinach. DIRECT (Bezpośrednio) powoduje wyświetlenie kolorów bezpośrednio z karty graficznej bez dokonywania żadnych korekt. Wybór tej opcji uniemożliwia regulację kontrastu i jasności. CUSTOM (Niestandardowe) umożliwia niezależną regulację wyświetlanych kolorów oznaczonych jako RED (Czerwony), GREEN (Zielony) oraz BLUE (Niebieski). Uwaga: Wszystkie ręczne zmiany ustawień kolorów spowodują unieważnienie profilu kolorów. (Niektóre modele nie zawierają profilu kolorów.) 24

25 25 OPCJE SKALOWANIA obejmują: FULL (Pełny). Umożliwia zmianę wielkości obrazu tak, aby wypełnił cały ekran. ASPECT (Proporcje). Powoduje zmianę wielkości obrazu do maksymalnych możliwych rozmiarów przy zachowaniu jego właściwych proporcji. 1:1. Powoduje wyświetlenie obrazu w bieżącej rozdzielczości. Dostępne są następujące opcje menu OTHER (Inne): PHASE (Faza). (Dotyczy tylko sygnału VGA). Powoduje synchronizację parametrów czasowych ekranu piórkowego z parametrami karty graficznej. Funkcja jest przydatna, gdy obraz jest niestabilny, migocze lub jest zniekształcony w poziomie. PITCH (Zegar). (Dotyczy tylko sygnału VGA). Powoduje zmianę częstotliwości ekranu i dopasowanie jej do częstotliwości karty graficznej. Funkcja jest przydatna, gdy obraz jest niestabilny, migocze lub jest zniekształcony w pionie. VERTICAL (W pionie). (Dotyczy tylko sygnału VGA.) Umożliwia zmianę pozycji obrazu w pionie. Aby automatycznie dostosować ten parametr, skorzystaj z funkcji AUTO ADJUST (Regulacja automatyczna). HORIZONTAL (W poziomie). (Dotyczy tylko sygnału VGA.) Umożliwia zmianę pozycji obrazu w poziomie. Aby automatycznie dostosować ten parametr, skorzystaj z funkcji AUTO ADJUST (Regulacja automatyczna). AUTO ADJUST (Regulacja automatyczna). (Dotyczy tylko sygnału VGA). Wybierz tę funkcję, aby automatycznie zoptymalizować parametry obrazu wyświetlanego na ekranie. Polecenie RESET powoduje przywrócenie ustawień fabrycznych dotyczących bieżącego trybu. Polecenie EXIT (Zakończ) powoduje zamknięcie menu OSD bez wprowadzania zmian. 25

26 26 FUNKCJE OSZCZĘDZANIA ENERGII Interaktywny ekran piórkowy spełnia wytyczne VESA dotyczące oszczędzania energii. W przypadku połączenia z komputerem lub kartą graficzną zgodną ze standardem DPMS (ang. Display Power Management) ekran zostanie automatycznie dostosowany do poniższych parametrów oszczędzania energii. Zastosowanie omawianych funkcji oszczędzania energii spowoduje przyciemnienie obrazu na ekranie. MODEL DTU-2231 Tryb pracy komputera Synchronizacja pozioma Synchronizacja pionowa Wideo Pobór prądu Lampka zasilania Włączone zasilanie Tak Tak Aktywny maks. 37 W Niebieska Tryb gotowości Nie Tak Wygaszony maks. 2 W Niebieska/ pomarańczowa* Tryb wstrzymania Tak Nie Wygaszony maks. 2 W Niebieska/ pomarańczowa* Wyłączone zasilanie Nie Nie Wygaszony maks. 1 W Pomarańczowa * W zależności od specyfikacji i ustawień komputera oraz karty graficznej lampka zasilania w trybie gotowości lub wstrzymania może świecić jedynie w kolorze pomarańczowym. 26

27 27 USTAWIENIA WŁASNE Po opanowaniu podstawowych zasad korzystania z pióra i interaktywnego ekranu piórkowego użytkownik może bardziej precyzyjnie dostosować parametry produktu. W tym rozdziale został opisany sposób wykorzystania panelu sterowania tabletu Wacom w celu regulacji ustawień ekranu piórkowego i jego opcji. Zaawansowani użytkownicy mogą dowiedzieć się, w jaki sposób można jeszcze bardziej zoptymalizować pracę ekranu piórkowego dzięki wprowadzeniu ustawienia aplikacji. Otwieranie panelu sterowania Informacje ogólne o panelu sterowania Kalibrowanie ekranu piórkowego Regulacja zegara i fazy (dotyczy tylko sygnału VGA) Ustawienia własne pióra Funkcje przycisków Używanie i dostosowywanie menu obrotowego Praca z funkcją Przełączanie wyświetlacza Ustawienia aplikacji OTWIERANIE PANELU STEROWANIA Aby otworzyć panel sterowania tabletu Wacom, użyj pióra na ekranie piórkowym: Systemy operacyjne Windows. Kliknij przycisk START i wybierz pozycję WSZYSTKIE PROGRAMY. Następnie wybierz pozycję TABLET WACOM i wskaż opcję WŁAŚCIWOŚCI TABLETU WACOM. Komputery Macintosh. Otwórz okno SYSTEM PREFERENCES z doku, menu Apple lub z folderu APPLICATIONS. Następnie kliknij ikonę TABLET WACOM. Po otwarciu panelu sterowania można rozpocząć dostosowywanie ekranu piórkowego. Więcej informacji na ten temat można znaleźć w części informacje ogólne o panelu sterowania. Uwaga:Obsługiwane są preferencje dostosowane przez użytkownika. Po zalogowaniu każdy użytkownik może dostosować swoje ustawienia osobiste w panelu sterowania tabletu Wacom. Przełączenie na innego użytkownika spowoduje automatyczne wczytanie jego ustawień. 27

28 28 INFORMACJE OGÓLNE O PANELU STEROWANIA Użyj panelu sterowania tabletu Wacom, aby skonfigurować ekran piórkowy. Po otwarciu panelu sterowania na liście NARZĘDZIE zostanie wyświetlona ikona odpowiadająca pióru oraz pojawią się odpowiednie zakładki. Aby dostosować pióro i ekran piórkowy, wprowadź zmiany na poszczególnych kartach. Warto poeksperymentować z różnymi ustawieniami w celu wypracowania najbardziej optymalnych. Wszelkie dokonane zmiany są natychmiast wprowadzane. Zawsze istnieje możliwość kliknięcia opcji DOMYŚLNE, która powoduje przywrócenie ustawień fabrycznych. Uwaga: Ustawienia aplikacji są przeznaczone dla użytkowników zaawansowanych. Górna część panelu sterowania zawiera ikony przedstawiające ustawienia ekranu piórkowego (TABLET), NARZĘDZIA i APLIKACJA. Zamyka panel sterowania. Wybierz opcję FUNKCJE, aby dostosować ustawienia Menu obrotowego. Wybierz opcję PIÓRO, aby dostosować ustawienia pióra. Na kartach wyświetlane są ustawienia dla wybranego NARZĘDZIA, które można zmienić. Powoduje wyświetlenie informacyjnego okna dialogowego oraz opcji umożliwiającej dostęp do okna dialogowego DIAGNOSTYKA. Przywraca wartości domyślne ustawień wybranej karty. Umożliwia wyświetlenie zaawansowanych opcji. Wyświetla tę instrukcję. Dla większości elementów panelu sterowania są dostępne porady dotyczące ich funkcji. Wystarczy umieścić kursor nad żądanym elementem i zatrzymać go tam; po chwili zostanie wyświetlona stosowna porada. Dodatkowo do przemieszczania się po panelu sterowania można użyć klawisza tabulatora oraz klawiszy strzałek. 28

29 29 Listy i karty w panelu sterowania: Listy TABLET, NARZĘDZIE i APLIKACJA umożliwiają wybranie elementu, którego ustawienia mają zostać zmienione. Lista TABLET zawiera ikony wszystkich zainstalowanych w systemie i obecnie podłączonych ekranów piórkowych oraz tabletów. Wszystkie pokazane poniżej ustawienia dotyczą wybranego ekranu piórkowego bądź tabletu. Do wyświetlenia panelu sterowania konieczne jest podłączenie obsługiwanego ekranu piórkowego bądź tabletu do komputera. Można zmieniać i podglądać jedynie ustawienia podłączonego ekranu piórkowego bądź tabletu. Z listy panelu sterującego nie można usuwać niepodłączonego ekranu piórkowego bądź tabletu. Więcej informacji na ten temat znajduje się również w części instalowanie wielu tabletów. Bieżący wybór jest podświetlony. Lista NARZĘDZI wyświetla ikonę dla FUNKCJI tabletu oraz dla PIÓRA. UWAGA: Po pierwszym użyciu pióra na tablecie, jest ono automatycznie dodawane do listy Narzędzi i pracuje z ustawieniami domyślnymi. Więcej informacji na ten temat można uzyskać w części ustawienia własne pióra. Lista APLIKACJA umożliwia określenie ustawień NARZĘDZIA dla wybranej aplikacji. Więcej informacji na ten temat można znaleźć w części ustawienia aplikacji. Uwaga: Lista APLIKACJA w panelu sterowania jest przeznaczona dla zaawansowanych użytkowników; nie jest konieczne wybieranie lub dodawanie aplikacji w celu dostosowania ustawień pióra. 29

30 30 KALIBROWANIE EKRANU PIÓRKOWEGO Kalibrowanie jest konieczne, aby dostosować pozycję kursora ekranowego do położenia pióra na ekranie piórkowym. Czynność ta jest wymagana, aby uwzględnić wpływ kąta patrzenia i paralaksę spowodowaną obecnością szyby ochronnej wyświetlacza. Ustaw ekran piórkowy w pozycji roboczej, a następnie wykonaj poniższą procedurę. Ważne: w przypadku korzystania z połączenia VGA przed rozpoczęciem kalibracji upewnij się, że monitor został poprawnie wyregulowany. Patrz regulacja ekranu oraz regulacja zegara i fazy (dotyczy tylko gniazda VGA). 1. Otwórz panel sterowania tabletu Wacom. W przypadku zainstalowania w systemie więcej niż jednego tabletu należy wybrać żądaną jednostkę z listy TABLET. 2. Wybierz opcję PIÓRO z listy NARZĘDZIE. Następnie wybierz kartę KALIBRUJ. 3. W przypadku pracy z kilkoma monitorami wybierz opcję MONITOR odpowiadającą ekranowi piórkowemu. (Na liście pojawią się wyłącznie monitory, w których ustawiono jedną z rozdzielczości obsługiwanych przez ekran piórkowy). 4. Kliknij opcję KALIBRUJ... w celu uaktywnienia ekranu kalibracji. 5. Trzymaj pióro i ustaw głowę jak podczas normalnej pracy z ekranem piórkowym. Przy użyciu pióra kliknij pośrodku krzyżyka w lewym górnym rogu. 6. Następnie kliknij pośrodku krzyżyka wyświetlonego w lewym dolnym rogu. 7. Sprawdź dopasowanie, ustawiając pióro w kilku rożnych położeniach na ekranie. Kliknij przycisk OK, aby zaakceptować wynik kalibracji. Kliknij przycisk SPRÓBUJ PONOWNIE, aby ponownie wykonać kalibrację. Uwaga: Przeczytaj wyświetlane na ekranie kalibracji wytyczne dotyczące szczegółowych instrukcji i dodatkowych opcji. Ustawienia kalibracji mają zastosowanie do wszystkich aplikacji. Krzyżyki Wzór ekranowy do regulacji zegara i fazy (dotyczy tylko gniazda VGA). Wskazówka: Jeśli wyświetlany kursor ma być nieco przesunięty w stosunku do położenia końcówki pióra, należy podczas kalibracji kliknąć krzyżyk w wybranej odległości. Na przykład, jeśli kursor na ekranie ma być przesunięty o ok. 2,5 mm powyżej i po lewej stronie końcówki pióra, należy podczas kalibracji kliknąć punkt znajdujący się o ok. 2,5 mm poniżej i po prawej stronie krzyżyka. 30

31 31 REGULACJA ZEGARA I FAZY (DOTYCZY TYLKO SYGNAŁU VGA) Niektóre komputery i karty graficzne nie umożliwiają pełnego wykorzystania funkcji automatycznej synchronizacji po pierwszym podłączeniu interaktywnego ekranu piórkowego. Jeśli jakaś część tekstu jest rozmyta, automatycznie zsynchronizuj sygnał wejściowy za pomocą opcji AUTO ADJUST (Regulacja automatyczna) (patrz ustawienia fabryczne, automatyczna synchronizacja i ustawienia użytkownika). Jeśli obraz jest w dalszym ciągu rozmyty, wyreguluj zegar i fazę, realizując poniższą procedurę. Aby zapewnić optymalną jakość obrazu, skonfiguruj w ustawieniach karty graficznej najwyższą (natywną) rozdzielczość, z jaką może pracować ekran piórkowy. Więcej szczegółów znajduje się w części dane techniczne produktu. 1. W panelu sterowania tabletem Wacom wybierz kartę CALIBRATE (Kalibruj). 2. Jeśli pracujesz z wieloma wyświetlaczami, upewnij się, że w menu MONITOR została wybrana opcja odpowiadająca ekranowi piórkowemu. 3. Kliknij przycisk KALIBRUJ..., aby wyświetlić ekran kalibracji. 4. Za pomocą elementów sterujących OSD otwórz menu OSD i wybierz opcję PITCH (Zegar). Następnie tak wyreguluj zegar, aby wzór składający się z pionowych pasów był wyrównany. 5. Z menu OSD wybierz opcję PHASE (Faza). Wyreguluj fazę tak, aby wzór na ekranie był wyraźny. 6. Po zakończeniu tych czynności regulacyjnych naciśnij kolejno przyciski ENTER oraz MENU w celu zamknięcia menu OSD. 7. Aby wyjść z ekranu kalibracji, kliknij przycisk ANULUJ lub naciśnij klawisz ESC. Regulacja zegara i fazy. 31

32 32 USTAWIENIA WŁASNE PIÓRA Dostosowanie funkcji pióra jest proste. Najpierw otwórz panel sterowania tabletu przy użyciu pióra. Pióro zostanie wybrane z listy NARZĘDZIE i zostaną wyświetlone odpowiednie karty. Wybierz kartę i określ ustawienia odpowiednich opcji. Regulacja nacisku końcówki i dwukrotnego kliknięcia Regulacja nacisku gumki Zaawansowane ustawienia nacisku końcówki i gumki Ustawienia własne przycisków pióra Ustawienia aplikacji REGULACJA NACISKU KOŃCÓWKI I DWUKROTNEGO KLIKNIĘCIA Aby ustawić czułość nacisku końcówki pióra, wybierz kartę PIÓRO. Umożliwia określenie nacisku wymaganego do kliknięcia lub rysowania. Aby ustawić szerokie pociągnięcia pędzlem lub klikać z mniejszą siłą nacisku, użyj ustawienia LEKKIEGO nacisku końcówki. Aby uzyskać najlepszy efekt podczas rysowania cienkich linii, użyj ustawienia SILNEGO nacisku końcówki. Zaznaczenie tej opcji spowoduje wyświetlenie okna dialogowego SZCZEGÓŁY NACISKU, w którym można dostosować ustawienia czułości końcówki pióra. Po ustawieniu kursora na pustym obszarze panelu sterowania naciśnij końcówką pióra powierzchnię ekranu piórkowego, aby przetestować bieżące ustawienie nacisku końcówki. W celu określenia siły wymaganej do uzyskania efektu maksymalnego nacisku można użyć suwaka AKTUALNY NACISK. Pozwala ustawić wielkość obszaru dwukrotnego kliknięcia. Większa wartość ustawienia ułatwia dwukrotne kliknięcie. Przesuń suwak do położenia WYŁ., jeśli nie chcesz korzystać z funkcji asysty dwukrotnego kliknięcia. Wskazówki: Aby uzyskać szeroki zakres wartości nacisku wykorzystywanych w większości aplikacji korzystających z funkcji czułości nacisku, dla opcji NACISK KOŃCÓWKI wybierz miękkie ustawienie. W niektórych aplikacjach ustawienie lekkiego nacisku może spowodować, że pióro będzie nadmiernie reagować niewielki nacisk na pióro zostanie wyolbrzymiony na ekranie. W takim wypadku należy wybrać silne ustawienie dla opcji NACISK KOŃCÓWKI. Aby ułatwić użycie dwukrotnego kliknięcia, należy poszerzyć zakres obszaru rejestrującego dwukrotne kliknięcie (odstęp dwukrotnego kliknięcia). Duży odstęp dwukrotnego kliknięcia może w niektórych aplikacjach graficznych spowodować opóźnienia przy początku ruchu pędzlem. Jeśli pojawią się tego typu problemy, należy ustawić mniejszy odstęp dwukrotnego kliknięcia oraz używać przełącznika bocznego do funkcji dwukrotnego kliknięcia. 32
