1 GNIAZDA PROCESORÓW AMD

2 Co to jest gniazdo? Gniazdo to jest specjalne miejsce gdzie montuje się procesor na płycie głównej. W gnieździe znajdują się specjalne piny lub nóżki które umożliwiają wymianę informacji między pamięcią operacyjną, chipsetem i procesorem

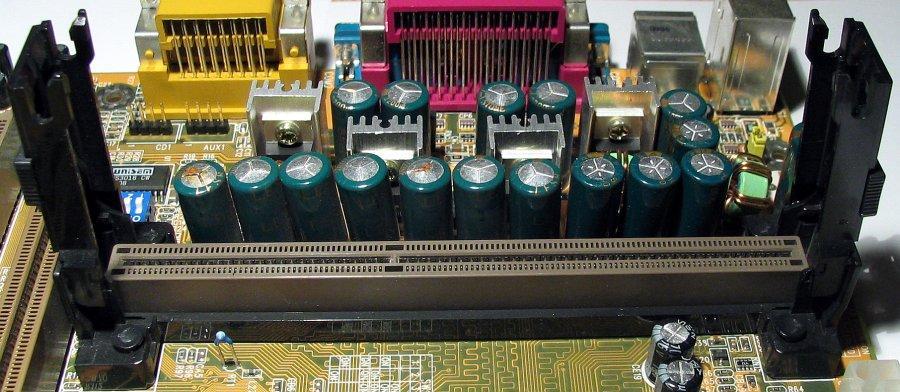

4 Slot Slot A - jest fizyczną i elektryczną specyfikacją gniazd przeznaczonym dla pierwszych procesorów Athlon produkowanych przez AMD.

5 PGA SocketS1 Socket S1 jest gniazdem przeznaczonym dla procesorów mobilnych Sempron, Athlon i TurionX2 firmy AMD

6 SOCKET LIF i ZIF Ze względu na sposób montażu gniazda Socket można podzielić na: LIF (ang. Low Insertion Force) w celu zamontowania mikroprocesora trzeba było użyć nacisku ponad 20 kg. Użycie dużej siły może spowodować uszkodzenie układu, dlatego rozwiązanie to nie jest już stosowane do montażu mikroprocesorów w komputerach klasy PC. ZIF (ang. Zero Insertion Force) gniazdo, które podczas montażu mikroprocesora nie wymaga użycia nacisku. Po wsunięciu się nóżek do gniazda specjalna dźwignia umożliwia zabezpieczenie mikroprocesora przed samoczynnym rozłączeniem.

7 PGA Socket7 Socket 7 jest fizyczną i elektryczną specyfikacją gniazd przeznaczonych dla procesorów Pentium firmy Intel oraz dla procesorów z nimi kompatybilnych. Jest stosowany dla procesorów Pentium, AMD K5 do K6, Cyrix 6x86,Cyrix M2, IDT WinChip i kompatybilnych.

8 PGA Socket7 Super Socket 7 to gniazdo na procesor przeznaczone dla procesorów AMD K6-2 i AMD K6-III oraz pochodnych, np. AMD K6-2+.

9 PGA Socket A Socket A (znana też jako Socket 462) to używana przez firmę AMD podstawka przeznaczona dla mikroprocesorów z serii Athlon Thunderbird, Athlon XP oraz uboższych wersji procesorów - Duron i Sempron. Zegar od 600 MHz (Duron) do 2333 MHz (Athlon XP 3200+)

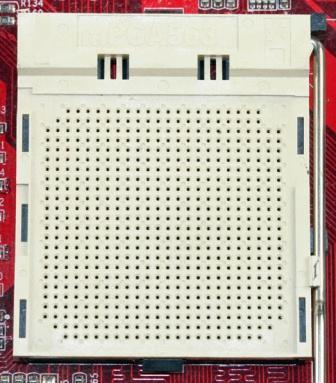

10 PGA Socket 563 Socket 563 gniazdo procesora typu micro PGA pod procesory o niskim poborze mocy (16 W i 25 W TDP) procesory Athlon XP-M

11 PGA Socket 754 Socket 754 to używana przez firmę AMD podstawka mikroprocesorów, następca Socket A. Pierwsza podstawka obsługująca procesory z rodziny AMD64.

12 PGA Socket 939 Socket 939 jest podstawką dla procesorów AMD, wprowadzoną do użytku w komputerach domowych z procesorami serii K8 i K9. Aktualnie jest ona wycofywana. Jej następcą jest Socket AM2.

13 PGA Socket 940 Socket 940 jest podstawką dla procesorów AMD Athlon 64 FX oraz Opteron typu PGA- ZIF.

14 PGA Socket AM2 Socket AM2 (znana też wcześniej jako Socket M2) - podstawka procesora wprowadzona na rynek 23 maja 2006 przez firmę AMD. Podstawka posiada 940 pinów i jest typu PGA, a nie LGA, tzn. nóżki znajdują się na procesorze, nie jak w wypadku LGA w podstawce.

15 PGA Socket AM2+ Podstawka Socket AM2+ to następca złącza Socket AM2. Została stworzona przez firmę AMD do obsługi 1, 2, 3 i 4-rdzeniowych procesorów koncernu AMD.

PGA Socket AM3 Socket AM3 gniazdo procesorów firmy AMD, następca AM2 i AM2+. Jest to gniazdo, które zaprojektowano pod Phenom II, a także Athlon II, Sempron oraz Opteron.

16 PGA Socket AM3 Socket AM3 gniazdo procesorów firmy AMD, następca AM2 i AM2+. Jest to gniazdo, które zaprojektowano pod Phenom II, a także Athlon II, Sempron oraz Opteron. Na rynku ukazało się w 2009 roku. Najważniejszą zmianą było wprowadzenie wsparcia dla kontrolera pamięci DDR3. AM3 nie jest kompatybilne wstecz, pomimo że różnica w konstrukcji w stosunku do starszych socketów sprowadza się do dodania jednego pinu.

17 Montaż w gnieździe AM3 Rogi obudowy oraz wewnętrzna struktura (wyprowadzeń) mikroprocesora AMD są pozbawione kilku nóżek. Dodatkowo róg obudowy z pierwszym pinem został oznaczony złotym trójkątem. W gnieździe mikroprocesora jeden z rogów również ma wytłoczony trójkąt, co ułatwia bezbłędny montaż CPU w podstawce

18 PGA Socket FM1 Socket FM1 gniazdo pod procesor AMD Vision z nowej serii APU, wykonany w 32nm procesie produkcyjnym, zintegrowana karta graficzna. Technologia x86. AMD Llano

19 PGA Socket FM2 Gniazdo FM2 jest wykorzystywane w płytach głównych przeznaczonych do obsługi desktopowych jednostek APU opartych o architekturę Piledriver. Należą do nich procesory Athlon 2 oraz Athlon X4. Pojawił się również nowy chipset A85X. W porównaniu do starszego gniazda FM1, usunięto kilka pinów, pozostawiając je w liczbie 904.

20 PGA Socket FM2+ Powstał z myślą o nowej platformie Kaveri. Wbrew wcześniejszej polityce firmy, FM2+ jest tylko częściowo kompatybilne wstecz. Oznacza to, że posiadacze starszych płyt nie będą mogli zamontować nowych procesorów, jednak nic nie stoi na przeszkodzie, by w gnieździe FM2+ zainstalować starszy procesor. Wraz z nowym socketem pojawił się również nowy chipset: A88X.

21 PGA Socket AM3+ Socket AM3+ zmodyfikowana wersja poprzednika (AM3) przygotowana z myślą o procesorach opartych o architekturę AMD Bulldozer. W przeciwieństwie do większości podstawek Intela, AM3+ jest wstecznie kompatybilna z AM3, co oznacza, że procesory oparte o nowy socket można założyć do gniazda AM3. Jedynym warunkiem jest uaktualnienie BIOSa, jeśli producent zdecydował się na wydanie jego nowej wersji. Należy jednak pamiętać, że nie każdy procesor będzie działał z podstawką AM3. Wśród różnic konstrukcyjnych można wskazać dodanie jednego pinu. Nowa podstawka wprowadza również poprawienie regulacji mocy. Rodziny procesorów, które można zamontować na podstawce AM3+ to: Phenom II, Athlon II oraz FX.

22 PGA Socket AM4 АМ4 następca AM3+. Zostało zaprojektowane dla procesorów opartych na architekturze Zen. Posiada 1331 piny, i jest pierwszą podstawką od AMD obsługującą pamięć DDR4.

23 LGA SOCKET F Socket F to 1207-pinowa podstawka AMD, na której montowane są Opterony. Wykorzystywana w dwu-, cztero- oraz ośmioprocesorowych serwerach wykorzystujących do 48 rdzeni.

24 Źródła Wikipedia Tomasz Kowalski - Kwalifikacja E.12 Montaż i eksploatacja komputerów osobistych oraz urządzeń peryferyjnych Na podstawie prezentacji Bartłomieja Wydrzyckiego
