1 Okablowanie strukturalne budynków Z. Serweciński

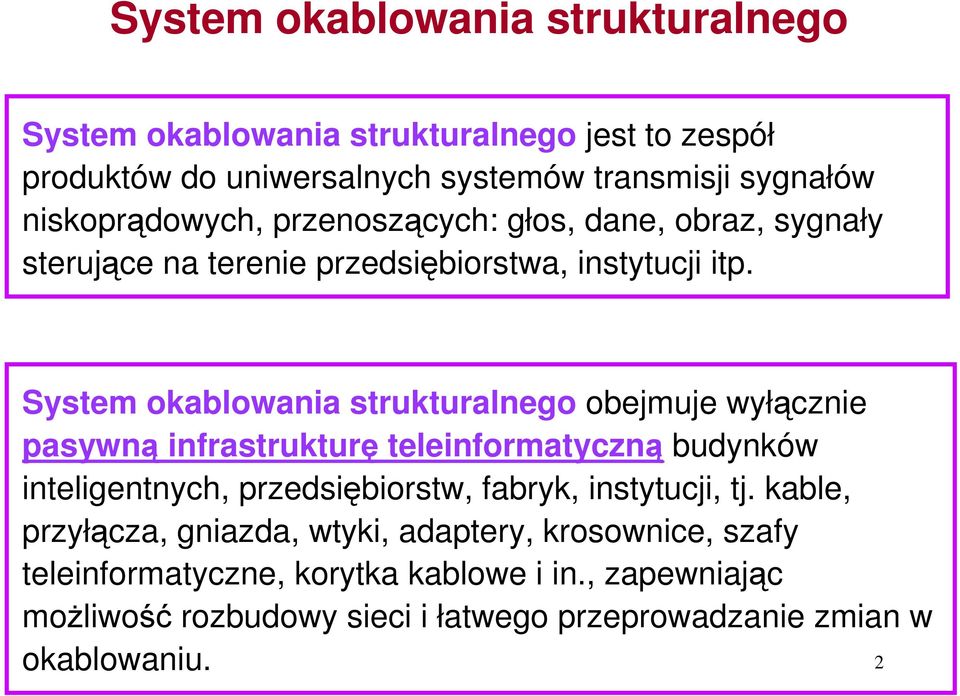

2 System okablowania strukturalnego System okablowania strukturalnego jest to zespół produktów do uniwersalnych systemów transmisji sygnałów niskoprądowych, przenoszących: głos, dane, obraz, sygnały sterujące na terenie przedsiębiorstwa, instytucji itp. System okablowania strukturalnego obejmuje wyłącznie pasywną infrastrukturę teleinformatyczną budynków inteligentnych, przedsiębiorstw, fabryk, instytucji, tj. kable, przyłącza, gniazda, wtyki, adaptery, krosownice, szafy teleinformatyczne, korytka kablowe i in., zapewniając możliwość rozbudowy sieci i łatwego przeprowadzanie zmian w okablowaniu. 2

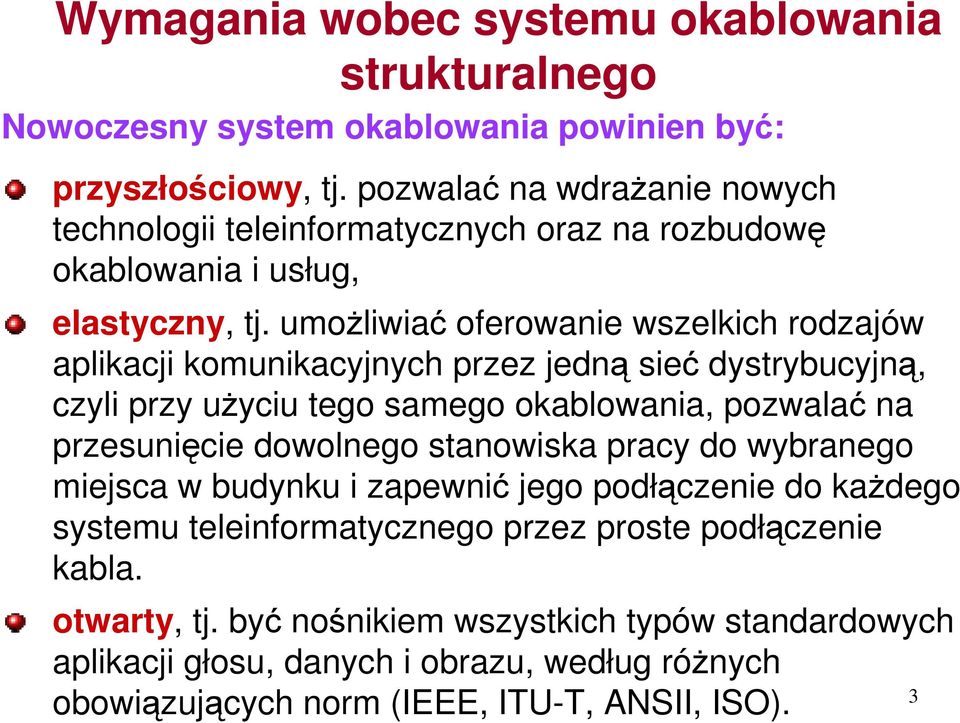

3 Wymagania wobec systemu okablowania strukturalnego Nowoczesny system okablowania powinien być: przyszłościowy, tj. pozwalać na wdrażanie nowych technologii teleinformatycznych oraz na rozbudowę okablowania i usług, elastyczny, tj. umożliwiać oferowanie wszelkich rodzajów aplikacji komunikacyjnych przez jedną sieć dystrybucyjną, czyli przy użyciu tego samego okablowania, pozwalać na przesunięcie dowolnego stanowiska pracy do wybranego miejsca w budynku i zapewnić jego podłączenie do każdego systemu teleinformatycznego przez proste podłączenie kabla. otwarty, tj. być nośnikiem wszystkich typów standardowych aplikacji głosu, danych i obrazu, według różnych 3 obowiązujących norm (IEEE, ITU-T, ANSII, ISO).

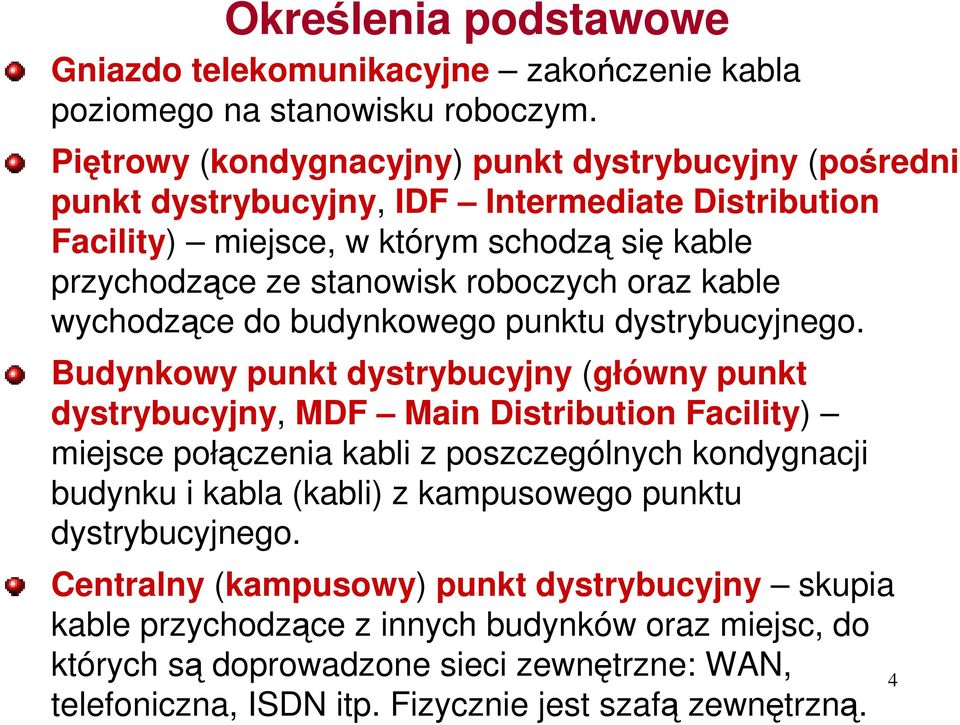

4 Określenia podstawowe Gniazdo telekomunikacyjne zakończenie kabla poziomego na stanowisku roboczym. Piętrowy (kondygnacyjny) punkt dystrybucyjny (pośredni punkt dystrybucyjny, IDF Intermediate Distribution Facility) miejsce, w którym schodzą się kable przychodzące ze stanowisk roboczych oraz kable wychodzące do budynkowego punktu dystrybucyjnego. Budynkowy punkt dystrybucyjny (główny punkt dystrybucyjny, MDF Main Distribution Facility) miejsce połączenia kabli z poszczególnych kondygnacji budynku i kabla (kabli) z kampusowego punktu dystrybucyjnego. Centralny (kampusowy) punkt dystrybucyjny skupia kable przychodzące z innych budynków oraz miejsc, do których są doprowadzone sieci zewnętrzne: WAN, telefoniczna, ISDN itp. Fizycznie jest szafą zewnętrzną. 4

5 Strefy okablowania strukturalnego Strefa I okablowanie poziome Obejmuje okablowanie piętrowe, czyli połączenia kablowe rozprowadzone na kondygnacji. W skład tego okablowania wchodzą: gniazda w punktach abonenckich, kable krosowe, którymi zestawiane są połączenia w szafie, kable przyłączeniowe łączące gniazda z terminalami, kable sztywno ułożone pomiędzy gniazdami abonenckimi a gniazdami patchpaneli, adaptery pozwalające na zmianę sekwencji. 5

6 Strefy okablowania strukturalnego Strefa II okablowanie pionowe (ang. backbone) Obejmuje połączenia kablowe między kondygnacjami w budynku, łączące pośrednie punkty dystrybucyjne (IDF) z głównym punktem dystrybucyjnym (MDF) Równolegle do kabli przeznaczonych do transmisji danych układa się pionowe okablowanie telefoniczne składające się z kabla 25-, 50- lub 100-parowego, przeznaczonego do łączy telefonicznych. 6

7 Strefy okablowania strukturalnego Strefa III okablowanie szkieletowe Obejmuje okablowanie międzybudynkowe, łączące budynkowe główne punkty dystrybucyjne (MDF-y) z centralnym punktem dystrybucyjnym, którym fizycznie jest najczęściej szafa kablowa. 7

8 Rozmieszczenie elementów okablowania strukturalnego w budynku 8

9 Oznakowanie gniazd Numer punktu dystrybucyjnego Dwucyfrowy numer panelu Numer kondygnacji Numer stelaża w szafie Numer gniazda w panelu 9

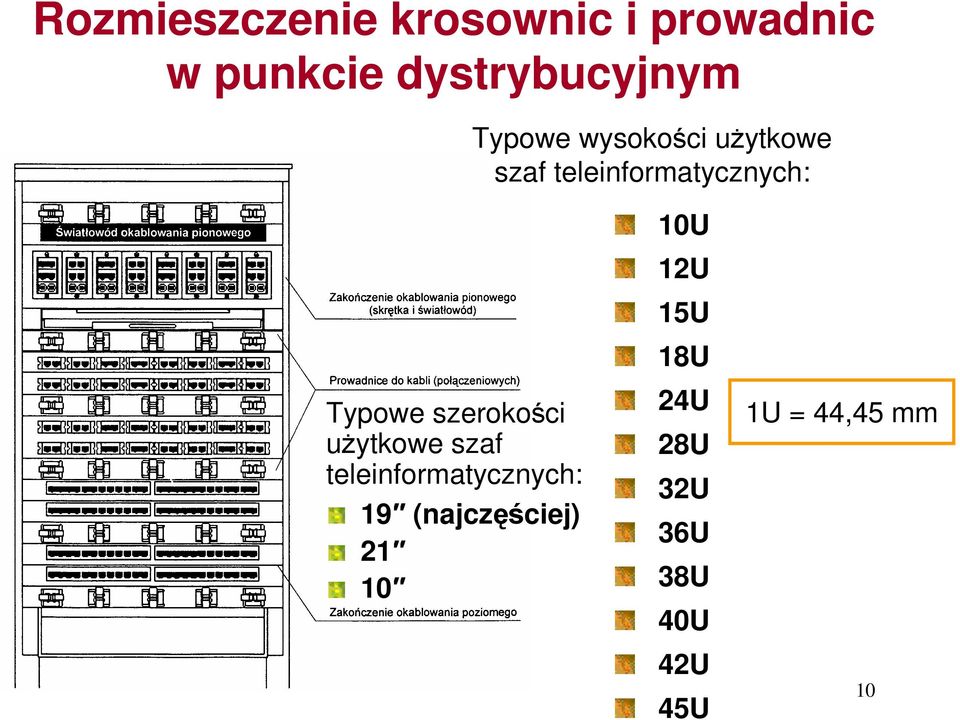

10 Rozmieszczenie krosownic i prowadnic w punkcie dystrybucyjnym Typowe wysokości użytkowe szaf teleinformatycznych: 10U 12U 15U 18U Typowe szerokości użytkowe szaf teleinformatycznych: 19 (najczęściej) U 28U 32U 36U 38U 40U 42U 45U 1U = 44,45 mm 10

11 Przykładowe elementy systemu okablowania strukturalnego Prowadnice kabli 1U Panele krosowe: 24-portowy (1U) i 48- portowy (2U) widok z przodu i z tyłu Panel telefoniczny 50 x RJ-45 11

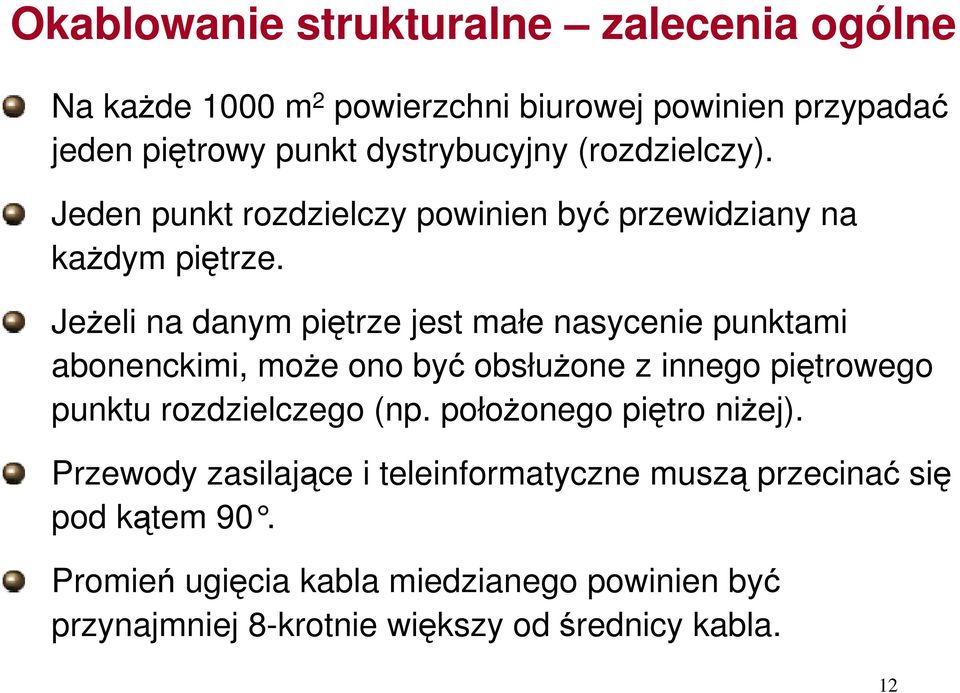

12 Okablowanie strukturalne zalecenia ogólne Na każde 1000 m 2 powierzchni biurowej powinien przypadać jeden piętrowy punkt dystrybucyjny (rozdzielczy). Jeden punkt rozdzielczy powinien być przewidziany na każdym piętrze. Jeżeli na danym piętrze jest małe nasycenie punktami abonenckimi, może ono być obsłużone z innego piętrowego punktu rozdzielczego (np. położonego piętro niżej). Przewody zasilające i teleinformatyczne muszą przecinać się pod kątem 90. Promień ugięcia kabla miedzianego powinien być przynajmniej 8-krotnie większy od średnicy kabla. 12

13 Okablowanie strukturalne zalecenia ogólne Promień ugięcia kabla światłowodowego (wielowłóknowego) powinien być przynajmniej 20-krotnie większy od średnicy kabla. Kable teleinformatyczne muszą przebiegać minimum 1 m od silników, sprzętu przemysłowego i medycznego oraz minimum 50 cm od opraw świetlówkowych. Każdy element systemu powinien być czytelnie i klarownie oznakowany. Sieć musi posiadać pełną dokumentację. 13

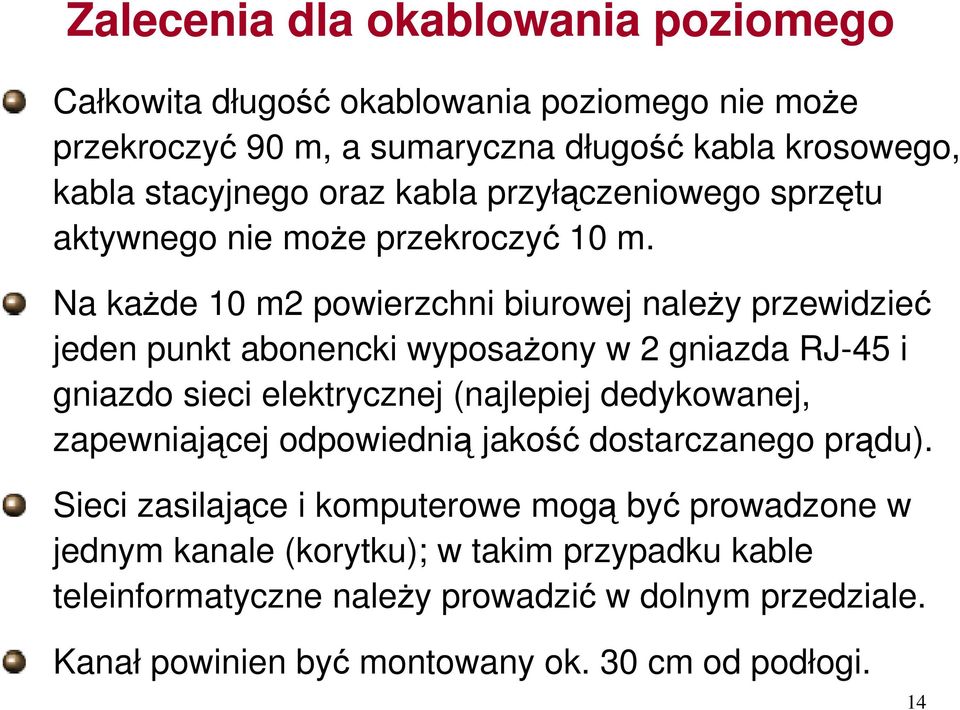

14 Zalecenia dla okablowania poziomego Całkowita długość okablowania poziomego nie może przekroczyć 90 m, a sumaryczna długość kabla krosowego, kabla stacyjnego oraz kabla przyłączeniowego sprzętu aktywnego nie może przekroczyć 10 m. Na każde 10 m2 powierzchni biurowej należy przewidzieć jeden punkt abonencki wyposażony w 2 gniazda RJ-45 i gniazdo sieci elektrycznej (najlepiej dedykowanej, zapewniającej odpowiednią jakość dostarczanego prądu). Sieci zasilające i komputerowe mogą być prowadzone w jednym kanale (korytku); w takim przypadku kable teleinformatyczne należy prowadzić w dolnym przedziale. Kanał powinien być montowany ok. 30 cm od podłogi. 14

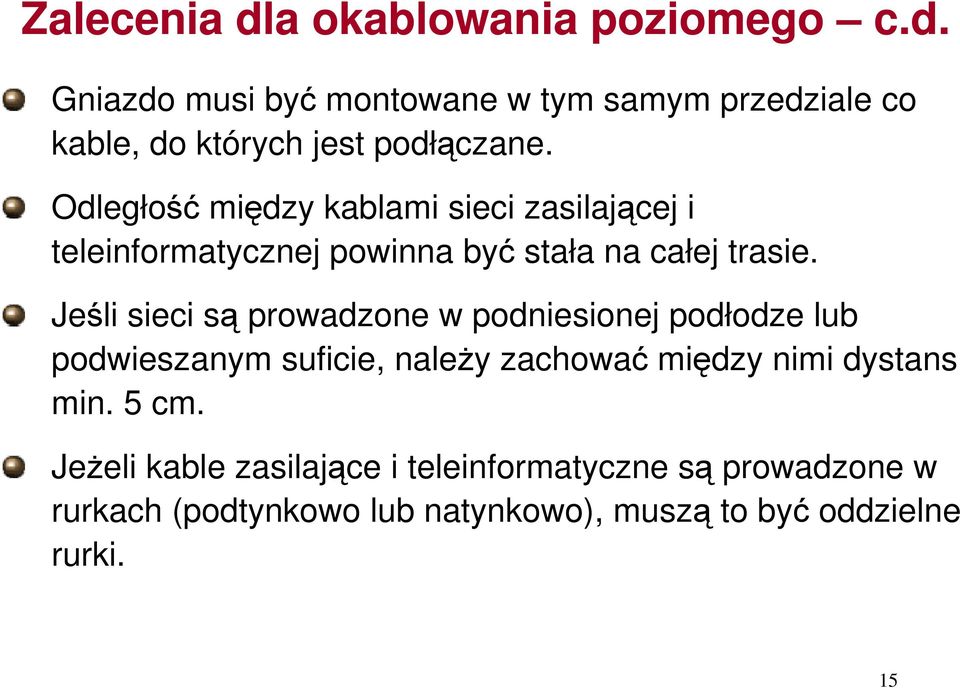

15 Zalecenia dla okablowania poziomego c.d. Gniazdo musi być montowane w tym samym przedziale co kable, do których jest podłączane. Odległość między kablami sieci zasilającej i teleinformatycznej powinna być stała na całej trasie. Jeśli sieci są prowadzone w podniesionej podłodze lub podwieszanym suficie, należy zachować między nimi dystans min. 5 cm. Jeżeli kable zasilające i teleinformatyczne są prowadzone w rurkach (podtynkowo lub natynkowo), muszą to być oddzielne rurki. 15

16 Zalecenia dla okablowania pionowego Sieci zasilające i komputerowe muszą być prowadzone w różnych elementach dystrybucyjnych. Na całej trasie powinna być zachowana stała odległość między nimi (min. 30 cm). Obecnie okablowanie pionowe powinno być wykonywane w technologii światłowodowej. Może zawierać kable telekomunikacyjne wieloparowe dla telefonii tradycyjnej. Zalecenia dla okablowania kampusowego Okablowanie kampusowe powinno być wykonywane w technologii światłowodowej (głównie z wykorzystaniem światłowodów jednomodowych). Może zawierać kable telekomunikacyjne wieloparowe dla telefonii tradycyjnej. 16

17 Zalecenia instalacyjne dla okablowania strukturalnego Należy używać podstaw do szpul kabli przy ich rozwijaniu. Wewnętrzna średnica zwoju odwiniętego kabla nie powinna być mniejsza niż 1 m. Należy unikać zbyt mocnego zaciskania opasek i uchwytów spięty kabel musi swobodnie się przesuwać. Należy unikać stąpania po kablu lub kładzenia na niego ciężkich przedmiotów. Należy unikać ostrych krawędzi; jeżeli to możliwe, należy zabezpieczyć kable dodatkową osłoną. Nie należy próbować szarpnięciem uwolnić kabla. 17

18 Gwarancje wytwórców systemów okablowania strukturalnego Gwarancja systemowa udzielana przez dostawców okablowania strukturalnego 10 lat 15 lat 20 lat 25 lat 18

19 Normy okablowania strukturalnego Kolebką okablowania strukturalnego są Stany Zjednoczone i tam powstały pierwsze normy okablowania strukturalnego. Podstawową normą dla okablowania strukturalnego jest EIA/TIA 568A (TIA/EIA Building Telecommunications Wiring Standards) wydana w grudniu Z czasem powstało szereg norm z nią związanych. Na podstawie norm amerykańskich powstała norma międzynarodowa ISO/IEC (Information technology Generic cabling for customer premises). W oparciu o normę międzynarodową stworzono normę europejską EN (Information technology Generic cabling systems) zawierającą więcej unormowań związanych ze specyfiką rynków Unii Europejskiej. 19

20 Polskie normy dotyczące okablowania strukturalnego PN-EN :2011 Technika informatyczna. Systemy okablowania strukturalnego. Część 1: Wymagania ogólne. PN-EN :2008 i PN-EN :2008/A1:2011 Technika informatyczna. Systemy okablowania strukturalnego. Część 2: Pomieszczenia biurowe. PN-EN :2008 i PN-EN :2008/A1:2011 Technika informatyczna. Systemy okablowania strukturalnego. Część 3: Zabudowania przemysłowe. PN-EN :2009 i PN-EN :2009/A1:2011 Technika informatyczna. Systemy okablowania strukturalnego. Część 4: Zabudowania mieszkalne. PN-EN :2009 i PN-EN :2009/A1:2011 Technika informatyczna. Systemy okablowania strukturalnego. Część 5: Centra danych. 20

21 Polskie normy dotyczące okablowania strukturalnego PN-EN :2010 i PN-EN :2010/A1:2011 Technika informatyczna. Instalacja okablowania. Część 1: Specyfikacja i zapewnienie jakości. PN-EN :2010 i PN-EN :2010/A1:2011 Technika informatyczna. Instalacja okablowania. Część 2: Planowanie i wykonawstwo instalacji wewnątrz budynków. PN-EN :2005 Technika informatyczna. Instalacja okablowania. Część 3. Planowanie i wykonawstwo instalacji na zewnątrz budynków. PN-EN 50346:2004 i PN-EN 50346:2004/A1:2009 i PN-EN 50346:2004/A2:2010 Technika informatyczna. Instalacja okablowania. Badanie zainstalowanego okablowania. 21

22 Polskie normy dotyczące okablowania strukturalnego PN-EN 50310:2011 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. PN-EN :2006 Domowe i budynkowe systemy elektroniczne (HBES). Część 9-1: Wymagania dotyczące instalacji. Okablowanie strukturalne dla HBES klasy 1, skrętka dwużyłowa. 22

23 Kategorie / klasy okablowania strukturalnego Kategoria 3 (klasa C) okablowanie przenosi sygnały o częstotliwościach do 16 MHz (są to kable telekomunikacyjne wieloparowe) Kategoria 5 (klasa D) okablowanie przenosi sygnały o częstotliwościach do 100 MHz Kategoria 5e (klasa D+) okablowanie przenosi sygnały o częstotliwościach do 125 MHz Kategoria 6 (klasa E) okablowanie przenosi sygnały o częstotliwościach do 200/250 MHz (praca/test) Kategoria 7 (klasa F) okablowanie przenosi sygnały o częstotliwościach do 600 MHz Kategoria 8 (klasa G) okablowanie przenosi sygnały o częstotliwościach do 1200 MHz (1,4 GHz) 23

24 Kable miedziane okablowania strukturalnego Pojemność kabli 4-parowe kat. 5 i wyższej (4 x 2 x 0,52) wieloparowe 3 kat.: 25-, 50-, 100-parowe Typy powłok kabli PVC polwinitowa LS0H bezhalogenkowa LSFR0H bezhalogenkowa i niepalna PE polietylenowa (kable zewnętrzne) Długości fabrykacyjne kabli 4-parowych 305 m (w kartonie) Typy kabli 500 m 1000 m wg zamówienia Maksymalny dopuszczalny odcinek usunięcia skrętu żył przy zakończeniu kabla wynosi: wewnętrzne wewnętrzno-zewnętrzne zewnętrzne Uwaga dla kat. 5e: 13 mm dla kat. 6: 6 mm 24

25 Właściwości powłok kablowych PVC (PCV) polichlorek winylu tworzywo nierozprzestrzeniające płomienia, ograniczające podczas palenia się widoczność do 10% i wydzielające trujące gazy. LS0H Low Smoke Zero Halogen tworzywo zapewniające 90% widoczność podczas pożaru (małe wydzielanie dymu), trudnopalne, podczas pożaru nie wydziela trujących halogenków. LSFR0H Low Smoke Fire-Resistant Zero Halogen tworzywo samogasnące (po zniknięciu źródła ognia przewód przestaje się palić), zapewniające 90% widoczność podczas pożaru, nie wydziela trujących halogenków. Polietylen tworzywo giętkie, termoplastyczne, o wystarczająco małej przenikalności dla cząsteczek wody, palne i wydzielające toksyczne gazy podczas spalania, nadaje się na powłoki kabli zewnętrznych. 25

26 Rozszycie kabla miedzianego Należy delikatnie odciąć powłokę kabla, aby nie uszkodzić przewodów kabla UTP, ekranu kabla FTP bądź STP. 26

27 Narzędzia montażowe do kabli miedzianych Narzędzie montażowe KRONE do montażu zakończeń kabli telekomunikacyjnych na łączówkach LSA PLUS systemu KRONE Zaciskarka do wtyczek modularnych 8P8C (RJ 45), 6P6C (RJ 12), 6P4C (RJ 11), 6P2C, 4P4C, 6P6C. Posiada obcinarkę i ściągacz izolacji. Ściągacz i obcinarka izolacji 27

28 Rodzaje kabli skrętkowych 4-parowych UTP (Unshielded Twisted Pair) nieekranowany (zalecana Z F = 100 Ω) FTP (Foiled Twisted Pair) ekranowany folią aluminiową (zalecana Z F = 100 Ω) S-FTP (Screened Foiled Twisted Pair) ekranowany folią aluminiową i dodatkowo siatką z drutów miedzianych ocynowanych (zalecana Z F = 100 Ω) STP (Shielded Twisted Pair (GB), Screened Twisted Pair (USA)) z parami ekranowanymi folią aluminiową (zalecana Z F = 100 Ω) S-STP (Shielded-Shielded Twisted Pair (GB), Screened- Screened Twisted Pair (USA)) z parami ekranowanymi folią aluminiową i ośrodkiem ekranowanym folią aluminiową albo folią aluminiową z dodatkowym oplotem z drutów miedzianych ocynowanych (zalecana Z 28 F = 100 Ω)

29 Sekwencja Sekwencja wyznacza porządek, w jakim żyły kabla będą podłączone do modularnych gniazd i wtyczek. Wyróżniamy kilka rodzajów sekwencji regulujących kolejność podłączania pinów. Dwoma najpopularniejszymi sekwencjami są 568A i 568B wg TIA/EIA (dotyczą wyłącznie standardu wtyków i gniazd RJ- 45). Zaleca się stosowanie sekwencji 568B. Sekwencje to alternatywne wobec siebie układy, dzięki czemu możemy uzyskać kabel z przeplotem (in. krzyżowy, krosowy, skrośny) stosując na obu końcach odmienne sekwencje (568A i 568B). Znane są też inne sekwencje żył USOC, 356A i in. 29

30 Najpopularniejsze rodzaje wtyków / gniazd RJ-45 wtyk 8-pinowy nieekr. RJ-45 wtyk 8-pinowy ekr. RJ-11 wtyk telef. 4-pinowy RJ-12 wtyk telef. 6-pinowy 30

31 Okablowanie wg normy EIA/TIA 568B Numer pary kabla Numer pinu gniazda KABEL Gniazdo użytkownika Gniazdo patchpanela 31

32 Okablowanie wg normy EIA/TIA 568A Numer pary kabla Numer pinu gniazda KABEL Gniazdo użytkownika Gniazdo patchpanela 32

33 Patchcord prosty okablowania wg normy 568B

34 Patchcord prosty okablowania wg normy 568A

35 3 Patchcord krzyżowy (skrośny) EIA/TIA 568A EIA/TIA 568B 35

36 Patchcordy proste i krzyżowe Patchcordów prostych należy używać do połączeń: switch a z ruterem switch a z PC lub serwerem huba z PC lub serwerem Patchcordów krzyżowych należy używać do połączeń: switch a ze switch em switch a z hubem huba z hubem rutera z ruterem PC z PC rutera z PC 36

37 Okablowanie PC hub (switch) i PC PC 37

38 Wymagania systemów transmisji Kable miedziane telefon analogowy, zakończenie sieciowe ISDN 1 para port S0 ISDN 2 pary karta sieciowa Ethernet 10/100 Base-T 2 pary karta sieciowa 1GbE (Ethernet 1 Gb/s) 4 pary Kable światłowodowe karta sieciowa Ethernet 10/100 Base-T 2 włókna karta sieciowa 1GbE (Ethernet 1 Gb/s) 2 włókna karta sieciowa 10GbE (Ethernet 10 Gb/s) 2 włókna 38

39 Wykorzystanie par w skrętce 4-parowej telefon analogowy lub zakończenie NT ISDN S Nr pinu RJ-45 (568B) Ethernet 10/100Base-T 39

40 Wykorzystanie par w skrętce 4-parowej ATM Nr pinu RJ-45 (568B) 1Gb Ethernet 40

41 Kable światłowodowe okablowania strukturalnego Typy powłok kabli PVC polwinitowa LS0H bezhalogenkowa LSFR0H bezhalogenkowa i niepalna PE polietylenowa (kable zewnętrzne) Pod powłoką kabla światłowodowego znajdują się włókna aramidowe, stanowiące mechaniczne wzmocnienie konstrukcji. Typy kabli wewnętrzne wewnętrzno-zewnętrzne zewnętrzne Typy włókien wielomodowe 50/125 µm wielomodowe 62,5/125 µm jednomodowe Typy złączy światłowodowych ST (wielomodowe) SC (wielomodowe) MT-RJ (wielomodowe) FC (jednomodowe) LC (jednomodowe) E2000 (jednomodowe) inne 41

42 Standard włókien światłowodowych wielomodowych kategorii OM1, OM2, OM3 Rodzaje włókien Pasmo dla 850 nm [MHz km] (minimum) Pasmo dla 1300 nm [MHz km] (minimum) Odległość transmisji 1 Gbit/s dla 850 nm [m] Odległość transmisji 1 Gbit/s dla 1300 nm [m] Odległość transmisji 10 Gbit/s dla 850 nm [m] Odległość transmisji 10 Gbit/s dla 1300 nm [m] Tradycyjne włókno wielomodowe 62,5 µm ?? < 33? 50 µm ???? Sklasyfikowane włókno wielomodowe OM1 (62,5 µm) ? OM2 (50 µm) < 82? OM3 (50 µm) ? < 300 <

43 Standard włókien światłowodowych wielomodowych kat. OM1, OM2, OM3, OM4 Kategoria światłowodu EMB (Effective Modal Band) [MHz km] 850 nm OFL (OverFilled Lounch) [MHz km] 850 nm OFL (OverFilled Lounch) [MHz km] 1300 nm OM OM OM OM4 (50 µm) Włókna OM3 pozwalają na zasięg transmisji 10 Gbit/s do 300 m. Najnowsze włókna OM4, współpracując z laserami VCSEL, pozwalają na zasięg transmisji 10 Gbit/s do 550 m, 43 a 100 Gbit/s do 125 m.

44 Metoda mechaniczna zakańczania włókien światłowodowych wtykami UniCam (system ADC KRONE TrueNet) Wewnątrz feruli umieszczony jest krótki odcinek włókna. Czoło feruli jest fabrycznie wypolerowane i nie wymaga żadnej obróbki w miejscu instalacji. Wewnątrz obudowy wtyku, czoło włókna kabla instalacyjnego jest dosuwane do czoła fabrycznie umieszczonego w feruli włókna, po czym następuje mechaniczne i trwałe połączenie. Oferowane są złącza typu: SC, ST, LC, FC oraz MT-RJ. 44 Wprowadzone tłumienie: średnio 0,3 db.

45 Wtyki światłowodowe EPOXY (system ADC KRONE TrueNet) Jedną z technik zakańczania włókien światłowodowych jest ich wklejanie metodą chemoutwardzalną epoxy. Polega ona na umieszczeniu wewnątrz wtyku jednego ze składników kleju, a drugi umieszcza się na powłoce włókna. Połączenie dwóch elementów kleju powoduje reakcję chemiczną, której efektem jest trwałe umocowanie wtyku na włóknie. Włókno wystające ponad czoło feruli jest zeszlifowane i wypolerowane. Zaletą tego sposobu montażu jest szybkość oraz niskie koszty wynikające z użycia prostych materiałów. Dla wklejania wtyków opisaną metod wykorzystuje się wtyki w standardzie SC i ST. Są one przeznaczone do zakańczania włókien wielomodowych zarówno w wersji 50/125 oraz 62,5/

46 Patchcordy światłowodowe Patchcord E2000 Patchcord ST Adapter E2000 Adapter ST 46

47 Patchcordy światłowodowe Patchcord SC Patchcord FC Adapter SC Adapter FC 47

48 Patchcordy światłowodowe Adapter MT-RJ Wtyki MT-RJ męski i żeński Patchcord LC 48

49 Przykładowe systemy okablowania strukturalnego TrueNet firmy ADC KRONE Freenet firmy Reichle & De-Massari Emiter Net firmy Emiter Sp. z o.o. Premise Net firmy Molex Volition firmy 3M PowerLink, PowerSafe firmy ZPAS-NET Sp. z o.o. Excel firmy MYFLEX 49

50 Poziomy testowania okablowania strukturalnego Pomiary certyfikacyjne potwierdzają, że system okablowania strukturalnego jest zgodny z obowiązującymi standardami (klasą, kategorią). Pomiary kwalifikacyjne sprawdzają, czy wykonane okablowanie umożliwia przesyłanie sygnałów w wymaganych standardach (Ethernet 10 Mbit/s, 100 Mbit/s, 1 Gbit/s, 10 Gbit/s, telefonia analogowa, ISDN, VoIP). Pomiary weryfikacyjne sprawdzają, czy kable są podłączone prawidłowo. Mierniki okablowania strukturalnego posiadają wbudowane biblioteki wymagań i charakterystyk dla okablowania strukturalnego różnych standardów i różnych producentów. 50

51 Przyrządy pomiarowe okablowania miedzianego DTX CableAnalyzer firmy Fluke (do pomiarów certyfikacyjnych) CableIQ firmy Fluke (tester kwalifikacyjny) 51

52 Przyrządy pomiarowe okablowania miedzianego MicroScanner firmy Fluke MicroMapper Pro firmy Fluke Mierniki do pomiarów weryfikacyjnych 52

53 Rodzaje pomiarów okablowania strukturalnego Pomiary okablowania strukturalnego obejmują 2 rodzaje testów: test typu CHANNEL (główny, zalecany) pomiar wszystkich elementów w torze: kabel krosowy + gniazdo użytkownika + kabel instalacyjny + gniazdo panela krosowego + kabel połączeniowy, test typu PERMANENT LINK pomiar tylko elementów stałych instalacji: gniazdo użytkownika + kabel instalacyjny + gniazdo panela krosowego. 53

54 Pomiary okablowania strukturalnego kat. 5 Parametry mierzone dla okablowania kat. 5 mapa okablowania (Wire Map) sprawdzenie poprawności połączeń wg określonej normy tłumienie (Attenuation): ATTN [db] ATTN = 10 log P sygnału nadawanego P sygnału odebranego długość łącza (Link Lenght) [m] sprawdzenie długości każdego łącza 54

55 Pomiary okablowania strukturalnego kat. 5 tłumienność przesłuchu zbliżnego NEXT [db] (Near End Crosstalk) NEXT = 10 log P sygnału nadawanego w danej parze P sygnału indukowanego w innej parze Sygnał indukowany jest mierzony po stronie źródła sygnału ACR [db] (Attenuation to Crosstalk Ratio) NEXT ACR = NEXT ATTN 55

56 Pomiary okablowania strukturalnego kat. 5e Dla okablowania kat. 5e mierzy się ww. parametry oraz dodatkowo: tłumienność sumy przesłuchu zbliżnego PS-NEXT [db] (PowerSum NEXT) PS-NEXT(P1) = 10 log(10 NEXT(P2)/ NEXT(P3)/ NEXT(P4)/10 ) Pn numer pary w kablu czteroparowym (n = 1, 2, 3, 4) Sygnały indukowane są mierzone po stronie źródła PS-ACR [db] (ang. PowerSum Attenuation to Crosstalk Ratio) [db] PS-ACR = PS-NEXT ATTN 56

57 Pomiary okablowania strukturalnego kat. 5e tłumienność przesłuchu zdalnego FEXT [db] (Far End Crosstalk) Sygnał indukowany jest mierzony po stronie przeciwnej niż źródło sygnału ELFEXT [db] (Equal-Level Far End Crosstalk) ELFEXT = FEXT ATTN P sygnału nadawanego w danej parze FEXT = 10 log P sygnału indukowanego w innej parze 57

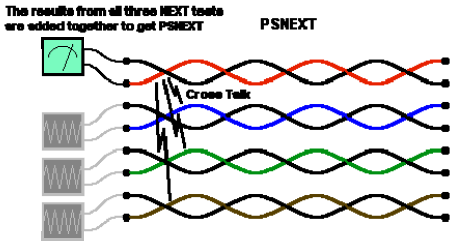

58 Pomiary okablowania strukturalnego kat. 5e tłumienność sumy przesłuchu zdalnego PS-ELFEXT [db] (PowerSum Equal-Level Far End Crosstalk) PS-ELFEXT = PS-FEXT ATTN PS-FEXT(P1) = 10 log(10 FEXT(P2)/ FEXT(P3)/ FEXT(P4)/10 ) PS-FEXT tłumienność sumy przesłuchu zdalnego Pn numer pary w kablu czteroparowym (n = 1, 2, 3, 4) 58

59 Pomiary okablowania strukturalnego kat. 5e tłumienność odbiciowa (Return Loss) [db] Sygnał odbity powstaje na skutek niejednorodności toru transmisyjnego. Może on być źródłem zakłóceń dla sygnału użytecznego. różnica opóźnień (Delay Skew) [ns] RL = 10 log P sygnału nadawanego P sygnału odbitego 59

60 Identyfikator przewodów i kabli Pozwala na identyfikację przewodów w wiązkach kablowych i wskazywanie kabli przypisanych do poszczególnych gniazd, pozwala także na identyfikację poszczególnych par przewodów wieloparowych. Dodatkowo pozwala sprawdzić poprawność połączenia każdej pary wg standardów EIA/TIA 568A, EIA/TIA 568B i in. Poprawność połączenia sygnalizowana jest diodami i sygnałem dźwiękowym. 60

61 Tester okablowania strukturalnego HC-45 Złożony z dwóch części. Obydwie części wyposażone są w ekranowane złącza RJ-45 i złącze BNC. Umożliwia testowanie każdej pary i stwierdzenie za pomocą pięciu podwójnych diod określających stan pary (przerwę, zwarcie, skrzyżowanie). Przeznaczony do testowania ekranowanych i nieekranowanych patchcordów RJ45 i sieci strukturalnych zgodnie ze standardami: EIA/TIA T568A/568B dla transmisji Ethernet 10Base-T, 10Base-2, Fast Ethernet 100Base-T, ISDN. 61

62 Tester okablowania strukturalnego FA-373 Umożliwia przetestowanie ciągłości kabla, zwarcia, rozwarcia i błędnych połączeń oraz łatwe odczytanie prawidłowej konfiguracji pinów dla kabli LAN, telekomunikacyjnych, koncentrycznych i USB 62

63 Mierniki okablowania światłowodowego Reflektometr (OTDR) OptiFiber (firmy Fluke) Zestaw SimpliFiber firmy Fluke zawiera m.in. nadajnik sygnału optycznego, miernik mocy optycznej, mikroskop inspekcyjny. 63

64 Pióro świetlne Pióro świetlne służy do badania ciągłości i identyfikacji włókien światłowodowych w okablowaniu strukturalnym. Zawiera laserowe źródło światła widzialnego o długości fali 635 nm (świecenie ciągłe i pulsacyjne) oraz uniwersalny adapter dla ferrul 2,5 mm. Jest zasilane bateryjnie. 64

65 Zalecenia dla serwerowni Podłoga techniczna podnoszona podłoga, pod którą prowadzone są kable; każdy jej metalowy element powinien być uziemiony. Drabinki kablowe na nich są prowadzone kable, jeśli budowa podłogi technicznej nie jest możliwa. Zalecenia dot. szaf teleinformatycznych należy je ustawiać co najmniej 0,5 m od ściany, powinny być ustawione rzędami, powinny mieć odpowiednią szerokość i głębokość użytkową, należy sprawdzić, czy można je będzie wnieść przez drzwi, drzwi i ścianki boczne powinny mieć możliwość łatwego demontażu, 65 drzwi powinny mieć możliwość montażu po drugiej stronie.

66 Istotne akcesoria szaf teleinformatycznych Cokoły dodatkowo stabilizują szafy, Dachy perforowane umożliwiają odprowadzanie ciepła, Panele dachowe z wentylatorami pomagają odprowadzać ciepło, Przepusty szczotkowe umożliwiają przeprowadzenie kabli, przepuszczając jednocześnie powietrze i ograniczając zasysanie kurzu do szafy, Organizatory kabli pozwalają uniknąć plątaniny kabli, 66

67 Istotne akcesoria szaf teleinformatycznych Wieszaki boczne w szerszych szafach (80 cm) pozwalają uporządkować wiązki przewodów, Półki umożliwiają umieszczenie w szafie urządzeń nieprzystosowanych do montażu w ramach, Zaślepki umożliwiają zakrycie niewykorzystanych otworów, Listwy zasilające najlepiej instalować je z tyłu szafy, Kółka umożliwiają ruch szafy. 67

68 Systemy ochrony dużych serwerowni dwustronne zasilanie z sieci elektroenergetycznej wyposażonej w ochronniki przepięć, stosowanie agregatów prądotwórczych, zasilanie urządzeń przez UPS (redundancja typu N+1 lub 2N UPS-ów), systemy chłodzenia i klimatyzacji (są montowane na podłodze technicznej, zasysają powietrze z górnej części pomieszczenia i po schłodzeniu i przefiltrowaniu wpuszczają je pod podłogę techniczną, posiadają czujniki zamontowane w szafach), centralki przeciwpożarowe z czujkami i wyłącznikiem zasilania, systemy gaszenia pożaru gazem (nie niszczą urządzeń), ekrany elektromagnetyczne (w razie potrzeby). 68
