SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT. ST. PRZYŁĄCZE KANALIZACJI DESZCZOWEJ przy. Pałacu Sanguszków w Lubartowie

Transkrypt

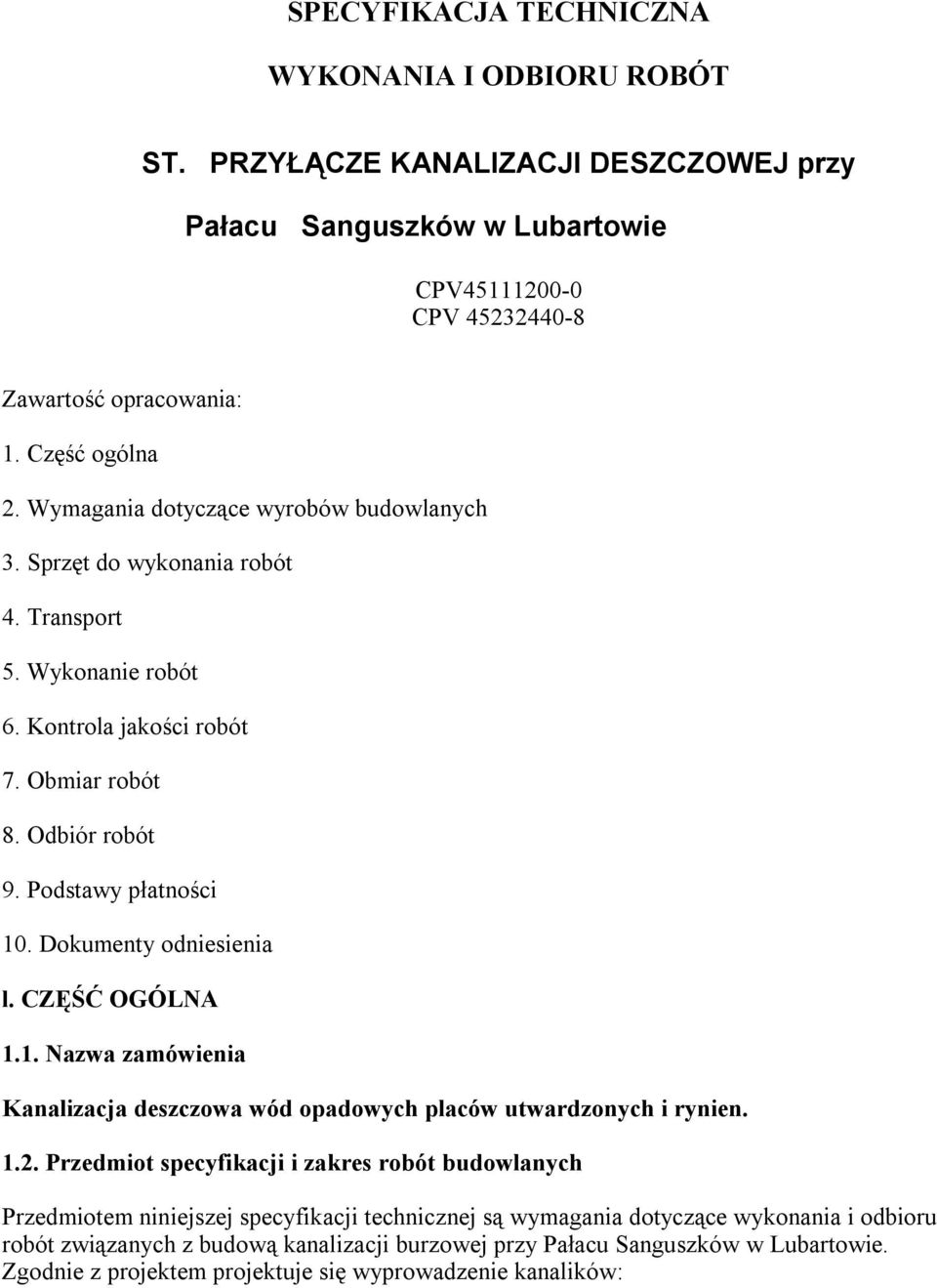

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ST. PRZYŁĄCZE KANALIZACJI DESZCZOWEJ przy Pałacu Sanguszków w Lubartowie CPV CPV Zawartość opracowania: 1. Część ogólna 2. Wymagania dotyczące wyrobów budowlanych 3. Sprzęt do wykonania robót 4. Transport 5. Wykonanie robót 6. Kontrola jakości robót 7. Obmiar robót 8. Odbiór robót 9. Podstawy płatności 10. Dokumenty odniesienia l. CZĘŚĆ OGÓLNA 1.1. Nazwa zamówienia Kanalizacja deszczowa wód opadowych placów utwardzonych i rynien Przedmiot specyfikacji i zakres robót budowlanych Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z budową kanalizacji burzowej przy Pałacu Sanguszków w Lubartowie. Zgodnie z projektem projektuje się wyprowadzenie kanalików:

2 - dla odprowadzenia wód opadowych z utwardzonych placów i rur spustowych budynku o śr.160 i 250 mm z rur PCV. Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót. Niniejsza specyfikacja techniczna obejmuje: Roboty ziemne a/ wykop w gr. kat III-IV koparkami na odkład b/ wykopy liniowe wykonywane ręcznie c/ umocnienie pionowych ścian wykopów d/ wykonanie podsypki piaskowej pod rurociąg grub. 15cm e/ mechaniczne zasypanie wykopów f/ ręczne zasypanie wykopów Roboty montażowe a/ demontaż istniejącego szamba b/ kanał z rur PVC dn 160 i 250 mm 1.3. Wyszczególnienie i opis prac towarzyszących oraz robót tymczasowych Do prac towarzyszących związanych z budową przyłączy kanalizacyjnych należą: - Geodezyjne wytyczanie - Inwentaryzacja powykonawcza - Wykonanie przejść przez ściany studzienek - Wykonanie nawierzchni wokół włazu studzienek 1.4. Informacje o terenie budowy Teren przed pałacem jest utwardzony asfaltem pod którym znajduje się utwardzenie z kostki betonowej/ trylinki/.znajdują się alejki utwardzone tłuczniem i zieleń na klombach Nazwy i kody robót Zgodnie z klasyfikacją usług i robót wg Wspólnego Słownika Zamówień (CPV) z robotami tymi związane są następujące kody: Przygotowanie terenu pod budowę Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Roboty budowlane w zakresie budowy ruroc. do odprowadzania wód opadowych Roboty budowlane w zakresie kanałów instalacji deszczowej Roboty w zakresie kanalizacji deszczowej Roboty budowlane w zakresie budowy rurociągów do odprowadzania wód opadowych Roboty w zakresie kładzenia rur w kanalizacji 1.6 Określenia podstawowe Określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi odpowiednimi normami. 2. WYMAGANIA DOTYCZĄCE WYROBÓW BUDOWLANYCH 2.1 Ogólne wymagania dotyczące materiałów Wszystkie użyte do budowy sieci kanalizacyjnej materiały winny odpowiadać wymaganiom

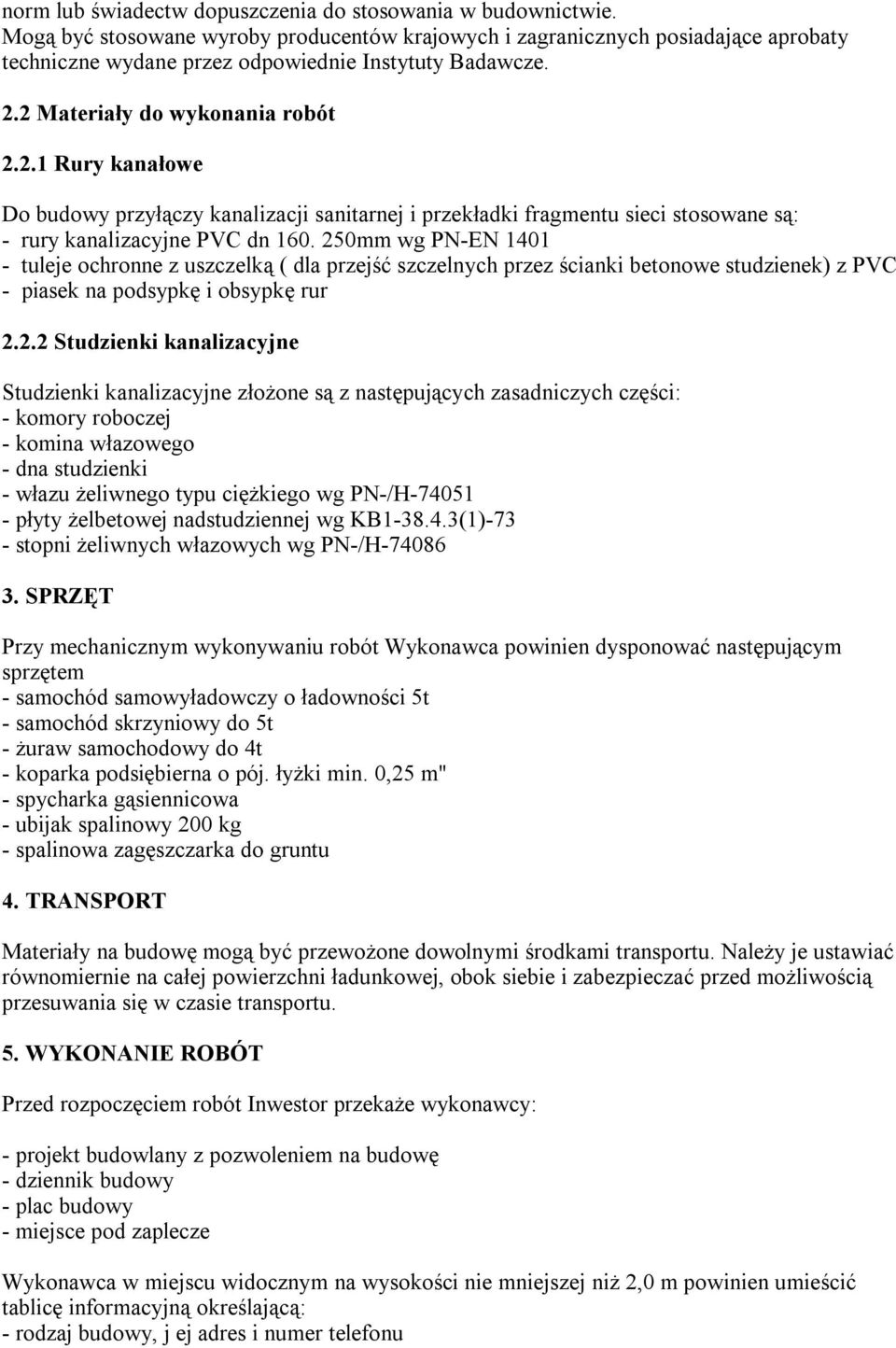

3 norm lub świadectw dopuszczenia do stosowania w budownictwie. Mogą być stosowane wyroby producentów krajowych i zagranicznych posiadające aprobaty techniczne wydane przez odpowiednie Instytuty Badawcze. 2.2 Materiały do wykonania robót Rury kanałowe Do budowy przyłączy kanalizacji sanitarnej i przekładki fragmentu sieci stosowane są: - rury kanalizacyjne PVC dn mm wg PN-EN tuleje ochronne z uszczelką ( dla przejść szczelnych przez ścianki betonowe studzienek) z PVC - piasek na podsypkę i obsypkę rur Studzienki kanalizacyjne Studzienki kanalizacyjne złożone są z następujących zasadniczych części: - komory roboczej - komina włazowego - dna studzienki - włazu żeliwnego typu ciężkiego wg PN-/H płyty żelbetowej nadstudziennej wg KB (1)-73 - stopni żeliwnych włazowych wg PN-/H SPRZĘT Przy mechanicznym wykonywaniu robót Wykonawca powinien dysponować następującym sprzętem - samochód samowyładowczy o ładowności 5t - samochód skrzyniowy do 5t - żuraw samochodowy do 4t - koparka podsiębierna o pój. łyżki min. 0,25 m" - spycharka gąsiennicowa - ubijak spalinowy 200 kg - spalinowa zagęszczarka do gruntu 4. TRANSPORT Materiały na budowę mogą być przewożone dowolnymi środkami transportu. Należy je ustawiać równomiernie na całej powierzchni ładunkowej, obok siebie i zabezpieczać przed możliwością przesuwania się w czasie transportu. 5. WYKONANIE ROBÓT Przed rozpoczęciem robót Inwestor przekaże wykonawcy: - projekt budowlany z pozwoleniem na budowę - dziennik budowy - plac budowy - miejsce pod zaplecze Wykonawca w miejscu widocznym na wysokości nie mniejszej niż 2,0 m powinien umieścić tablicę informacyjną określającą: - rodzaj budowy, j ej adres i numer telefonu

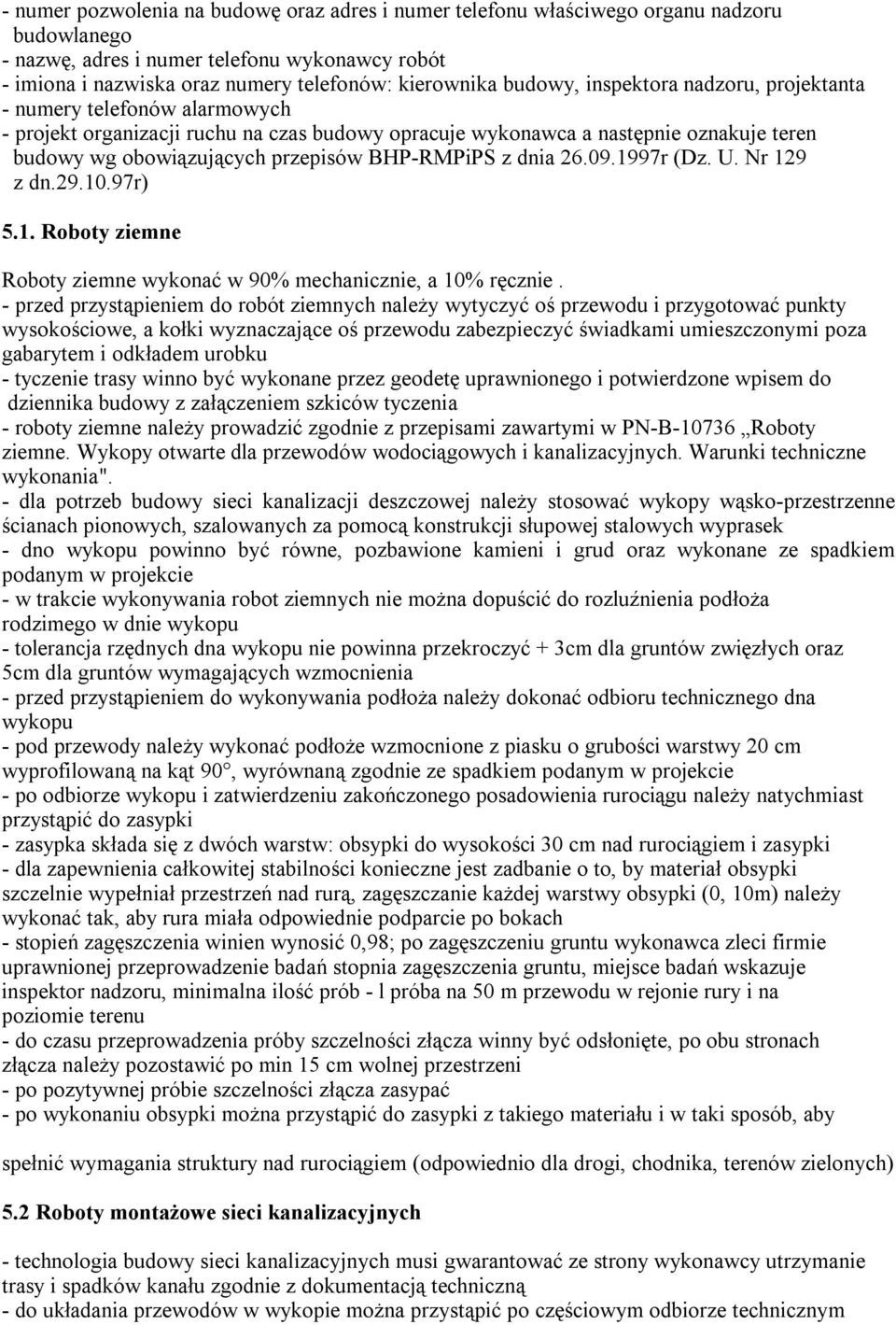

4 - numer pozwolenia na budowę oraz adres i numer telefonu właściwego organu nadzoru budowlanego - nazwę, adres i numer telefonu wykonawcy robót - imiona i nazwiska oraz numery telefonów: kierownika budowy, inspektora nadzoru, projektanta - numery telefonów alarmowych - projekt organizacji ruchu na czas budowy opracuje wykonawca a następnie oznakuje teren budowy wg obowiązujących przepisów BHP-RMPiPS z dnia r (Dz. U. Nr 129 z dn r) 5.1. Roboty ziemne Roboty ziemne wykonać w 90% mechanicznie, a 10% ręcznie. - przed przystąpieniem do robót ziemnych należy wytyczyć oś przewodu i przygotować punkty wysokościowe, a kołki wyznaczające oś przewodu zabezpieczyć świadkami umieszczonymi poza gabarytem i odkładem urobku - tyczenie trasy winno być wykonane przez geodetę uprawnionego i potwierdzone wpisem do dziennika budowy z załączeniem szkiców tyczenia - roboty ziemne należy prowadzić zgodnie z przepisami zawartymi w PN-B Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania". - dla potrzeb budowy sieci kanalizacji deszczowej należy stosować wykopy wąsko-przestrzenne ścianach pionowych, szalowanych za pomocą konstrukcji słupowej stalowych wyprasek - dno wykopu powinno być równe, pozbawione kamieni i grud oraz wykonane ze spadkiem podanym w projekcie - w trakcie wykonywania robot ziemnych nie można dopuścić do rozluźnienia podłoża rodzimego w dnie wykopu - tolerancja rzędnych dna wykopu nie powinna przekroczyć + 3cm dla gruntów zwięzłych oraz 5cm dla gruntów wymagających wzmocnienia - przed przystąpieniem do wykonywania podłoża należy dokonać odbioru technicznego dna wykopu - pod przewody należy wykonać podłoże wzmocnione z piasku o grubości warstwy 20 cm wyprofilowaną na kąt 90, wyrównaną zgodnie ze spadkiem podanym w projekcie - po odbiorze wykopu i zatwierdzeniu zakończonego posadowienia rurociągu należy natychmiast przystąpić do zasypki - zasypka składa się z dwóch warstw: obsypki do wysokości 30 cm nad rurociągiem i zasypki - dla zapewnienia całkowitej stabilności konieczne jest zadbanie o to, by materiał obsypki szczelnie wypełniał przestrzeń nad rurą, zagęszczanie każdej warstwy obsypki (0, 10m) należy wykonać tak, aby rura miała odpowiednie podparcie po bokach - stopień zagęszczenia winien wynosić 0,98; po zagęszczeniu gruntu wykonawca zleci firmie uprawnionej przeprowadzenie badań stopnia zagęszczenia gruntu, miejsce badań wskazuje inspektor nadzoru, minimalna ilość prób - l próba na 50 m przewodu w rejonie rury i na poziomie terenu - do czasu przeprowadzenia próby szczelności złącza winny być odsłonięte, po obu stronach złącza należy pozostawić po min 15 cm wolnej przestrzeni - po pozytywnej próbie szczelności złącza zasypać - po wykonaniu obsypki można przystąpić do zasypki z takiego materiału i w taki sposób, aby spełnić wymagania struktury nad rurociągiem (odpowiednio dla drogi, chodnika, terenów zielonych) 5.2 Roboty montażowe sieci kanalizacyjnych - technologia budowy sieci kanalizacyjnych musi gwarantować ze strony wykonawcy utrzymanie trasy i spadków kanału zgodnie z dokumentacją techniczną - do układania przewodów w wykopie można przystąpić po częściowym odbiorze technicznym

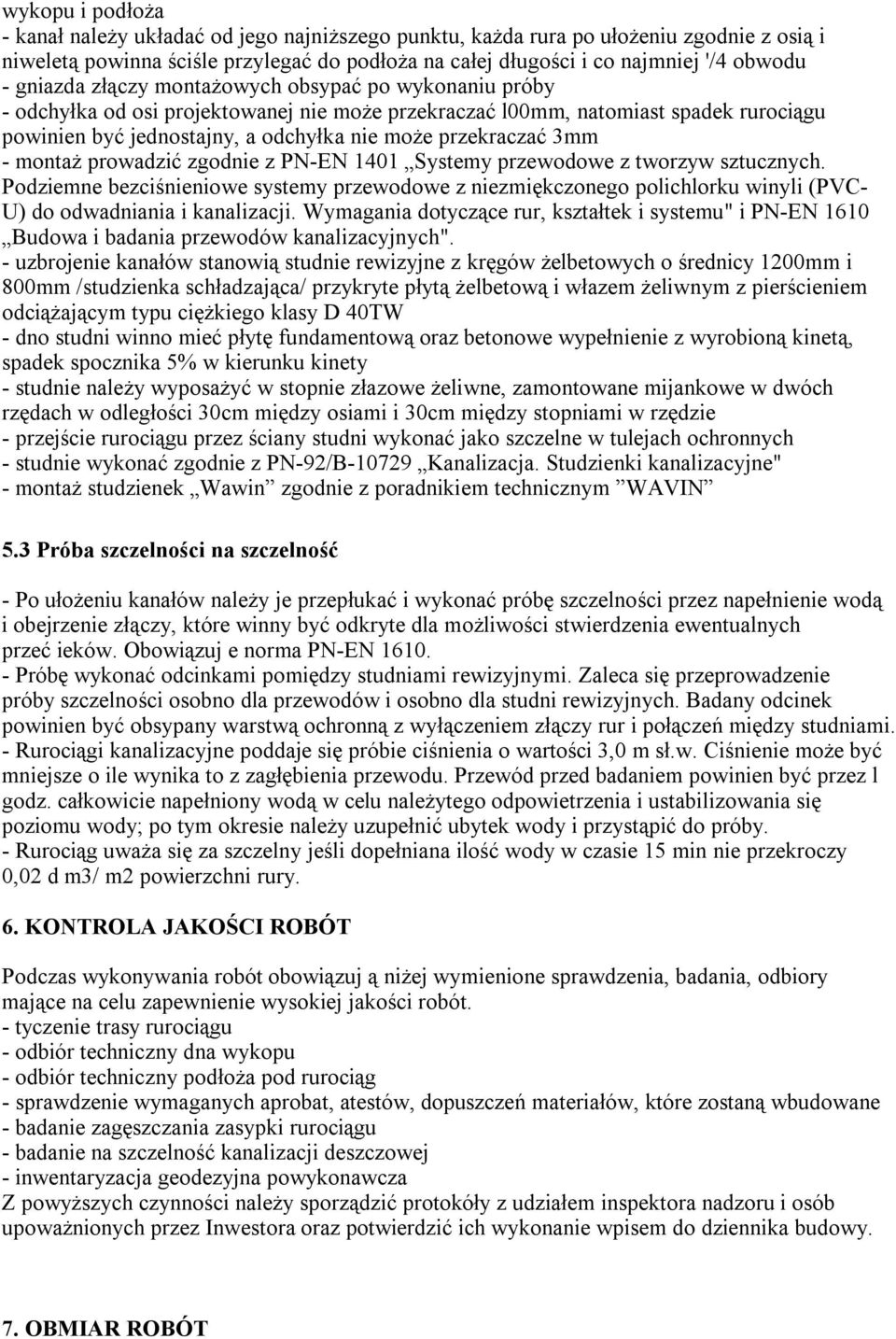

5 wykopu i podłoża - kanał należy układać od jego najniższego punktu, każda rura po ułożeniu zgodnie z osią i niweletą powinna ściśle przylegać do podłoża na całej długości i co najmniej '/4 obwodu - gniazda złączy montażowych obsypać po wykonaniu próby - odchyłka od osi projektowanej nie może przekraczać l00mm, natomiast spadek rurociągu powinien być jednostajny, a odchyłka nie może przekraczać 3mm - montaż prowadzić zgodnie z PN-EN 1401 Systemy przewodowe z tworzyw sztucznych. Podziemne bezciśnieniowe systemy przewodowe z niezmiękczonego polichlorku winyli (PVC- U) do odwadniania i kanalizacji. Wymagania dotyczące rur, kształtek i systemu" i PN-EN 1610 Budowa i badania przewodów kanalizacyjnych". - uzbrojenie kanałów stanowią studnie rewizyjne z kręgów żelbetowych o średnicy 1200mm i 800mm /studzienka schładzająca/ przykryte płytą żelbetową i włazem żeliwnym z pierścieniem odciążającym typu ciężkiego klasy D 40TW - dno studni winno mieć płytę fundamentową oraz betonowe wypełnienie z wyrobioną kinetą, spadek spocznika 5% w kierunku kinety - studnie należy wyposażyć w stopnie złazowe żeliwne, zamontowane mijankowe w dwóch rzędach w odległości 30cm między osiami i 30cm między stopniami w rzędzie - przejście rurociągu przez ściany studni wykonać jako szczelne w tulejach ochronnych - studnie wykonać zgodnie z PN-92/B Kanalizacja. Studzienki kanalizacyjne" - montaż studzienek Wawin zgodnie z poradnikiem technicznym WAVIN 5.3 Próba szczelności na szczelność - Po ułożeniu kanałów należy je przepłukać i wykonać próbę szczelności przez napełnienie wodą i obejrzenie złączy, które winny być odkryte dla możliwości stwierdzenia ewentualnych przeć ieków. Obowiązuj e norma PN-EN Próbę wykonać odcinkami pomiędzy studniami rewizyjnymi. Zaleca się przeprowadzenie próby szczelności osobno dla przewodów i osobno dla studni rewizyjnych. Badany odcinek powinien być obsypany warstwą ochronną z wyłączeniem złączy rur i połączeń między studniami. - Rurociągi kanalizacyjne poddaje się próbie ciśnienia o wartości 3,0 m sł.w. Ciśnienie może być mniejsze o ile wynika to z zagłębienia przewodu. Przewód przed badaniem powinien być przez l godz. całkowicie napełniony wodą w celu należytego odpowietrzenia i ustabilizowania się poziomu wody; po tym okresie należy uzupełnić ubytek wody i przystąpić do próby. - Rurociąg uważa się za szczelny jeśli dopełniana ilość wody w czasie 15 min nie przekroczy 0,02 d m3/ m2 powierzchni rury. 6. KONTROLA JAKOŚCI ROBÓT Podczas wykonywania robót obowiązuj ą niżej wymienione sprawdzenia, badania, odbiory mające na celu zapewnienie wysokiej jakości robót. - tyczenie trasy rurociągu - odbiór techniczny dna wykopu - odbiór techniczny podłoża pod rurociąg - sprawdzenie wymaganych aprobat, atestów, dopuszczeń materiałów, które zostaną wbudowane - badanie zagęszczania zasypki rurociągu - badanie na szczelność kanalizacji deszczowej - inwentaryzacja geodezyjna powykonawcza Z powyższych czynności należy sporządzić protokóły z udziałem inspektora nadzoru i osób upoważnionych przez Inwestora oraz potwierdzić ich wykonanie wpisem do dziennika budowy. 7. OBMIAR ROBÓT

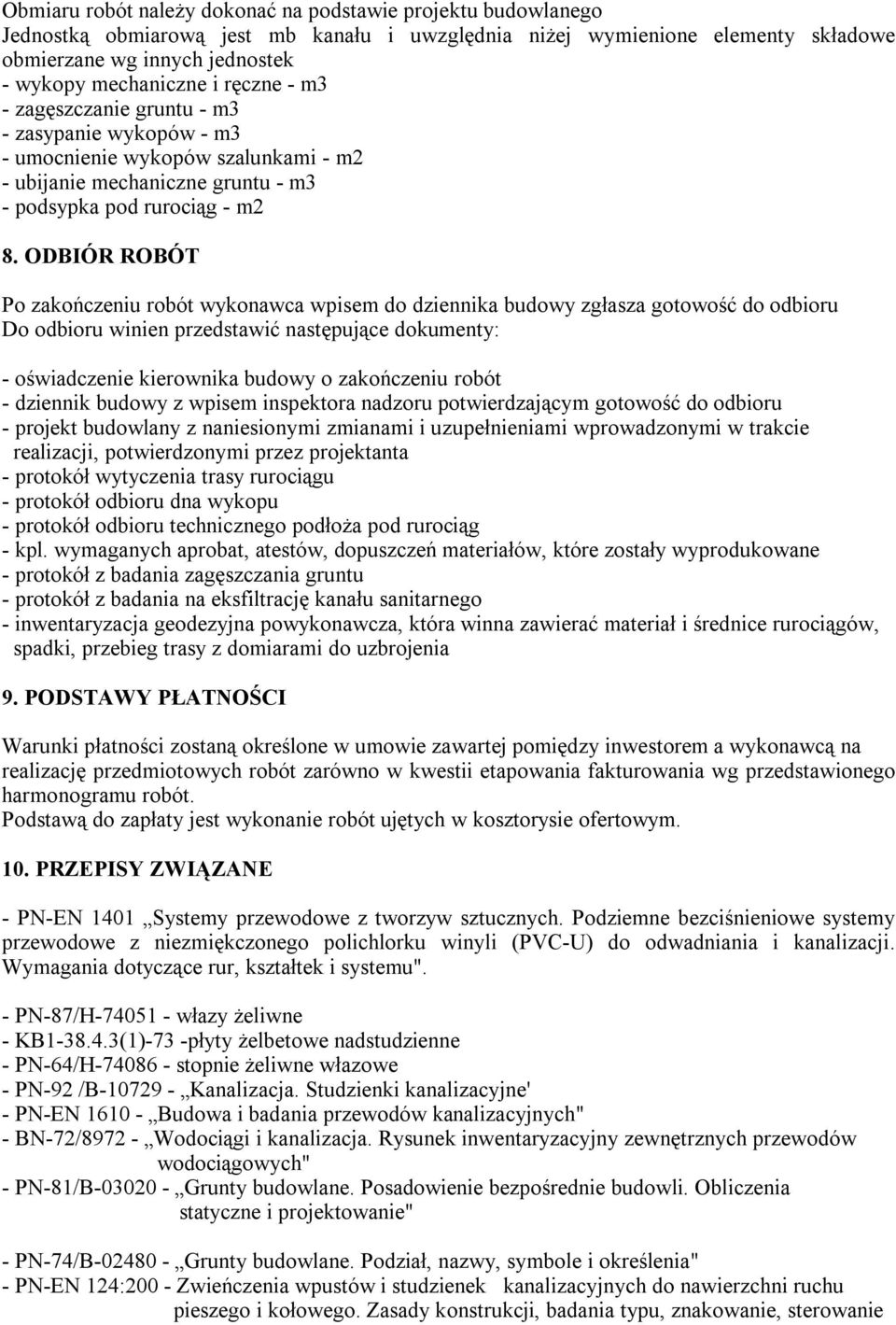

6 Obmiaru robót należy dokonać na podstawie projektu budowlanego Jednostką obmiarową jest mb kanału i uwzględnia niżej wymienione elementy składowe obmierzane wg innych jednostek - wykopy mechaniczne i ręczne - m3 - zagęszczanie gruntu - m3 - zasypanie wykopów - m3 - umocnienie wykopów szalunkami - m2 - ubijanie mechaniczne gruntu - m3 - podsypka pod rurociąg - m2 8. ODBIÓR ROBÓT Po zakończeniu robót wykonawca wpisem do dziennika budowy zgłasza gotowość do odbioru Do odbioru winien przedstawić następujące dokumenty: - oświadczenie kierownika budowy o zakończeniu robót - dziennik budowy z wpisem inspektora nadzoru potwierdzającym gotowość do odbioru - projekt budowlany z naniesionymi zmianami i uzupełnieniami wprowadzonymi w trakcie realizacji, potwierdzonymi przez projektanta - protokół wytyczenia trasy rurociągu - protokół odbioru dna wykopu - protokół odbioru technicznego podłoża pod rurociąg - kpl. wymaganych aprobat, atestów, dopuszczeń materiałów, które zostały wyprodukowane - protokół z badania zagęszczania gruntu - protokół z badania na eksfiltrację kanału sanitarnego - inwentaryzacja geodezyjna powykonawcza, która winna zawierać materiał i średnice rurociągów, spadki, przebieg trasy z domiarami do uzbrojenia 9. PODSTAWY PŁATNOŚCI Warunki płatności zostaną określone w umowie zawartej pomiędzy inwestorem a wykonawcą na realizację przedmiotowych robót zarówno w kwestii etapowania fakturowania wg przedstawionego harmonogramu robót. Podstawą do zapłaty jest wykonanie robót ujętych w kosztorysie ofertowym. 10. PRZEPISY ZWIĄZANE - PN-EN 1401 Systemy przewodowe z tworzyw sztucznych. Podziemne bezciśnieniowe systemy przewodowe z niezmiękczonego polichlorku winyli (PVC-U) do odwadniania i kanalizacji. Wymagania dotyczące rur, kształtek i systemu". - PN-87/H włazy żeliwne - KB (1)-73 -płyty żelbetowe nadstudzienne - PN-64/H stopnie żeliwne włazowe - PN-92 /B Kanalizacja. Studzienki kanalizacyjne' - PN-EN Budowa i badania przewodów kanalizacyjnych" - BN-72/ Wodociągi i kanalizacja. Rysunek inwentaryzacyjny zewnętrznych przewodów wodociągowych" - PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie" - PN-74/B Grunty budowlane. Podział, nazwy, symbole i określenia" - PN-EN 124:200 - Zwieńczenia wpustów i studzienek kanalizacyjnych do nawierzchni ruchu pieszego i kołowego. Zasady konstrukcji, badania typu, znakowanie, sterowanie

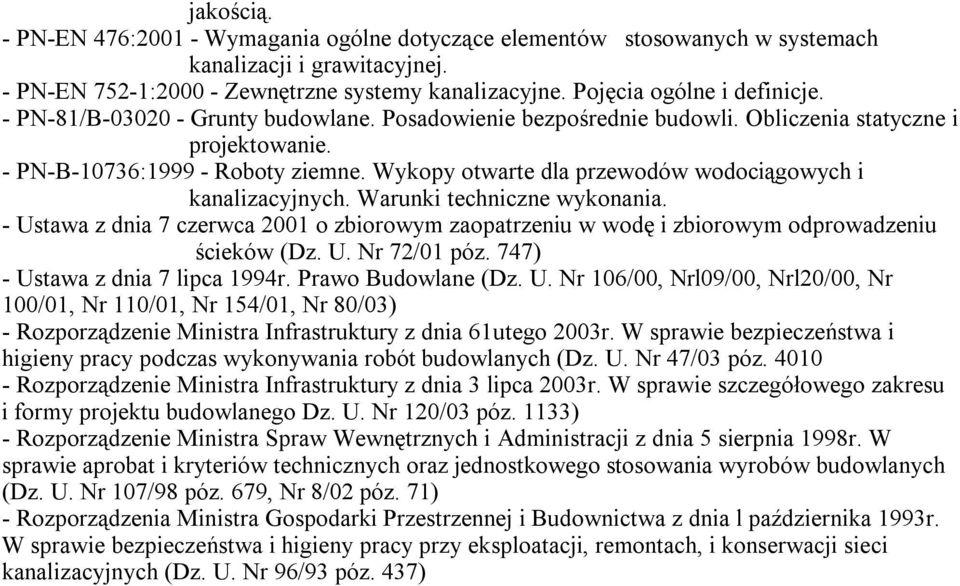

7 jakością. - PN-EN 476: Wymagania ogólne dotyczące elementów stosowanych w systemach kanalizacji i grawitacyjnej. - PN-EN 752-1: Zewnętrzne systemy kanalizacyjne. Pojęcia ogólne i definicje. - PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. - PN-B-10736: Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. - Ustawa z dnia 7 czerwca 2001 o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzeniu ścieków (Dz. U. Nr 72/01 póz. 747) - Ustawa z dnia 7 lipca 1994r. Prawo Budowlane (Dz. U. Nr 106/00, Nrl09/00, Nrl20/00, Nr 100/01, Nr 110/01, Nr 154/01, Nr 80/03) - Rozporządzenie Ministra Infrastruktury z dnia 61utego 2003r. W sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47/03 póz Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r. W sprawie szczegółowego zakresu i formy projektu budowlanego Dz. U. Nr 120/03 póz. 1133) - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 5 sierpnia 1998r. W sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych (Dz. U. Nr 107/98 póz. 679, Nr 8/02 póz. 71) - Rozporządzenia Ministra Gospodarki Przestrzennej i Budownictwa z dnia l października 1993r. W sprawie bezpieczeństwa i higieny pracy przy eksploatacji, remontach, i konserwacji sieci kanalizacyjnych (Dz. U. Nr 96/93 póz. 437)
