1 Štruktúra a funkcionalita informačného systému PLUSK na území Slovenskej republiky Radovan Hilbert SLOVENSKÝ VODOHOSPODÁRSKY PODNIK, štátny podnik Žilina Zakopane, 13 maja 2010 r. Polska-Republika Słowacka / Projekt spolufinancovaný Európskou úniou z Európskeho fondu regionálneho rozvoja v rámci Programu cezhraničnej spolupráce Poľská republika Slovenská republika

2 čo nás čaká Úvod Východiskový stav Existujúce systémy Potreby požiadavky Projekt PLUSK Obsah projektu Údajová báza Výber technológie Návrh riešenia Predpokladané prínosy Záver

3 Podnikové riaditeľstvo SVP, š.p v Banskej Štiavnici 3

4 Slovenský vodohospodársky podnik, š.p. Vymedzenie základného predmetu činnosti SVP, š.p. a podnikanie v zmysle zakladacej listiny: Povinná činnosť Uspokojovanie verejnoprospešných záujmov ( 27 zákona č. 111/1990 Zb. o štátnom podniku v znení neskorších predpisov). Správa zverených vodných tokov a zabezpečenie všetkých ich funkcií, výkon práva hospodárenia s vodnými tokmi a s vodohospodárskymi dielami. Zabezpečenie účinnej ochrany vôd, vodných tokov a vodohospodárskych diel. Výkon osobitných činností, ktoré súvisia so spravovanými hraničnými tokmi a následných činností vyplývajúcich z osobitných dohôd vzťahujúcich sa na hraničné toky. Zabezpečenie dodávok vody z vodných tokov a z nádrží, vrátane jej využitia na výrobu elektrickej energie v rozsahu určenom vodohospodárskymi orgánmi. Zabezpečenie rozvoja, prevádzky a údržby vodných ciest, vytváranie podmienok na využívanie vodných tokov a nádrží na plavbu a iné ich národohospodárske využívanie. Vykonávanie zabezpečovacích prác na ochranu pred nepriaznivými účinkami vôd na vodných tokoch a vodohospodárskych dielach, plnenie úloh, vyplývajúcich z povodňových plánov a rozhodnutí povodňových komisií, počas povodňovej aktivity. Vykonávanie stavebno-montážnych a údržbárskych prác, ťažby riečnych materiálov, ťažby a výroby kameniva a výrub stromov, rastúcich mimo lesa v rámci rezortu. Sledovanie a vyhodnocovanie akosti vôd vodných tokov, odberov vôd a iného nakladania s vodami, vyberanie odplát podľa osobitných predpisov. Vykonávanie osobitných činností, súvisiacich so zabezpečovaním a zodpovednosťou za prípravu na obranu štátu v mieri a ich realizácia v dobe brannej pohotovosti štátu. Plnenie ďalších úloh, vyplývajúcich pre štátny podnik z vodného zákona a súvisiacich právnych predpisov vrátane dozornej činnosti v chránených vodohospodárskych oblastiach.

5 Slovenský vodohospodársky podnik, š.p.

6 Slovenský vodohospodársky podnik, š.p. Územná pôsobnosť organizačných zložiek Slovenského vodohospodárskeho podniku, š.p. - hranice podľa hydrologických povodí Zákon č. 364/2004 Z.z. o vodách a o zmene zákona Slovenskej národnej rady č. 372/1990 Zb. o priestupkoch v znení neskorších predpisov (vodný zákon) 11 Oblasti povodí a ich správa (1) Územie Slovenskej republiky je súčasťou povodia Dunaja a povodia Visly, v rámci ktorých sú podľa prirodzených hydrologických hraníc vymedzené čiastkové povodia... (5) Správu oblastí povodí vykonáva správca vodohospodársky významných vodných tokov.

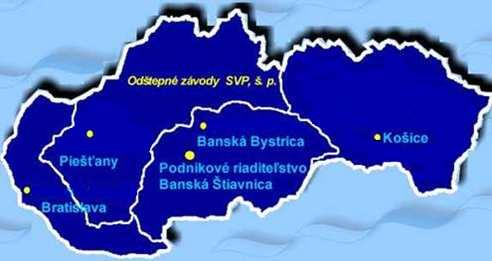

7 Slovenský vodohospodársky podnik, š.p. - organizačné členenie SLOVENSKÝ VODOHOSPODÁRSKY PODNIK, štátny podnik Banská Štiavnica Podnikové riaditeľstvo Odštepný závod Bratislava Riaditeľstvo odštepného závodu Odštepný závod Piešťany Riaditeľstvo odštepného závodu Odštepný závod Banská Bystrica Riaditeľstvo odštepného závodu Odštepný závod Košice Riaditeľstvo odštepného závodu Závod Dunaj Bratislava Správa pov. horného Váhu Ružomberok Správa povodia horného Hrona Banská Bystrica Správa povodia Hornádu a Bodvy Košice Správa povodia Moravy Malacky Správa pov. stredn. Váhu I. Púchov Správa povodia stredného Hrona Zvolen Správa povodia Laborca Michalovce Správa vnútorných vôd Šamorín Správa pov. stredn. Váhu II. Piešťany Správa povodia dolného Hrona a dolného Ipľa Levice Správa povodia Dunajca a Popradu Poprad Správa vnútorných vôd Komárno Správa povodia dolného Váhu Šaľa Správa povodia horného Ipľa Lučenec Správa povodia Bodrogu Trebišov Závod Vodné dielo Gabčíkovo Správa povodia hornej Nitry Topoľčany Správa povodia Slanej Rimavská Sobota Správa povodia dolnej Nitry Nitra

8 Slovenský vodohospodársky podnik, š.p. - územné členenie

9 Slovenský vodohospodársky podnik, š.p. Majetok v správe Slovenského vodohospodárskeho podniku, š.p. Banská Štiavnica Ukazovateľ jednotka rozsah Dĺžka spravovaných vodných tokov celkom km Z toho upravených vodných tokov km Dĺžka vodohospodársky významných vodných tokov km Dĺžka ochranných hrádzí km Dĺžka odvodňovacích kanálov km Dĺžka umelých kanálov a privádzačov km 42 Vodné nádrže spolu počet 278 Z toho vodárenské nádrže počet 8 Celkový objem vodných nádrží mil.m Celková plocha vodných nádrží km Celkový počet hatí počet 216 Plavebné komory celkom počet 12 Suché nádrže - poldre počet 20 Malé vodné elektrárne počet 32 Inštalovaný výkon malých vodných elektrární MW 8,5 Čerpacie stanice vnútorných vôd počet 72 Historické vodohospodárske objekty (tajchy, parné čerpacie stanice) počet 23

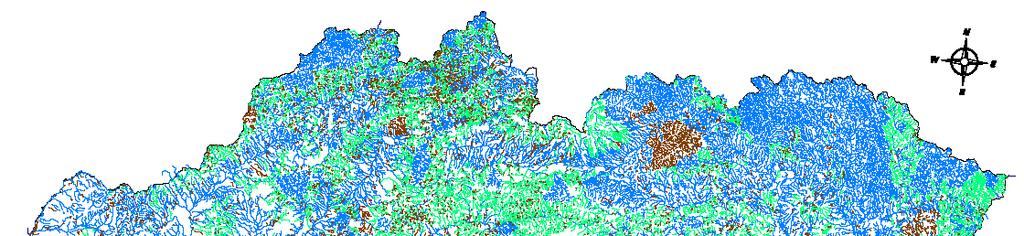

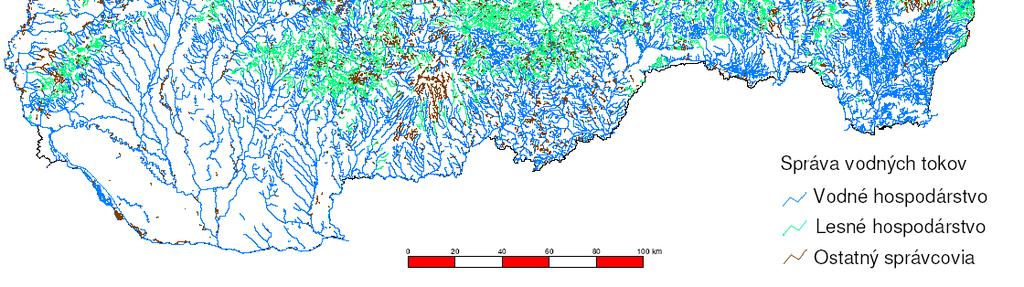

10 Slovenský vodohospodársky podnik, š.p. - správca vodných tokov

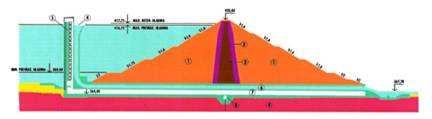

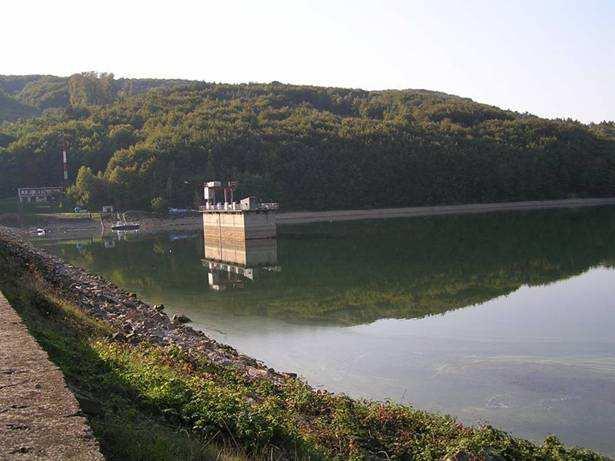

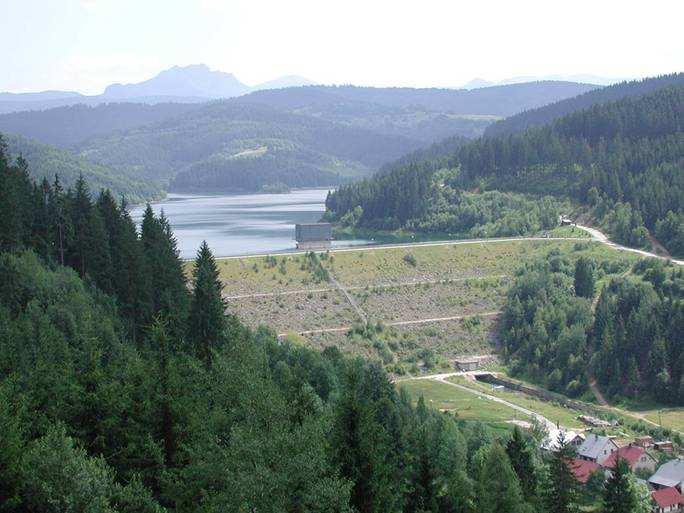

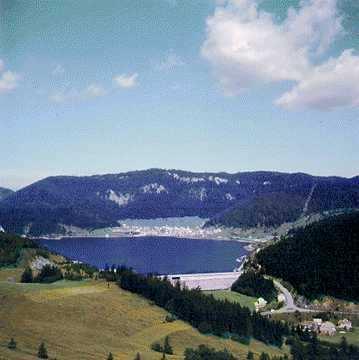

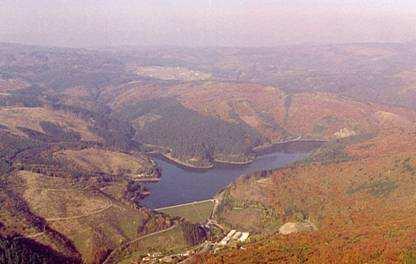

11 Slovenský vodohospodársky podnik, š.p. Vodné nádrže v správe SVP, š.p. Dnes vlastní prevažnú časť vodných nádrží štát a starostlivosťou o ne poveril Slovenský vodohospodársky podnik, š.p. Banská Štiavnica, ktorý má vo svojej správe takmer 300 vodných nádrží. Z tohoto množstva má jednotlivo 49 nádrží úžitkový objem vyše 1 mil. m3.

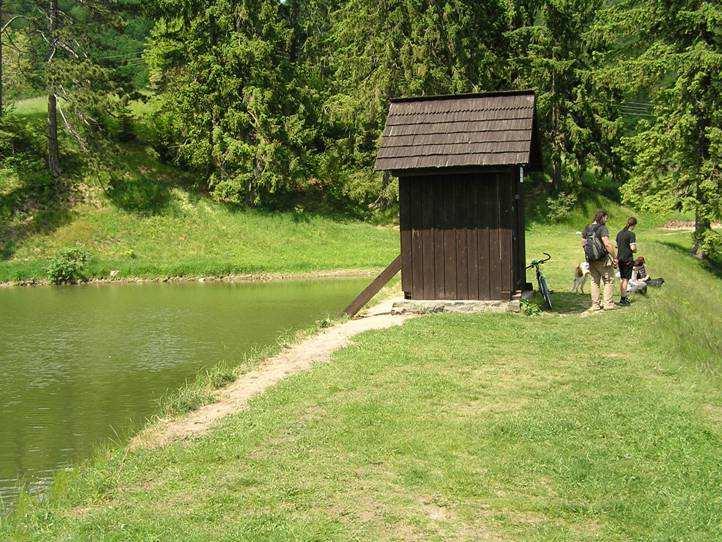

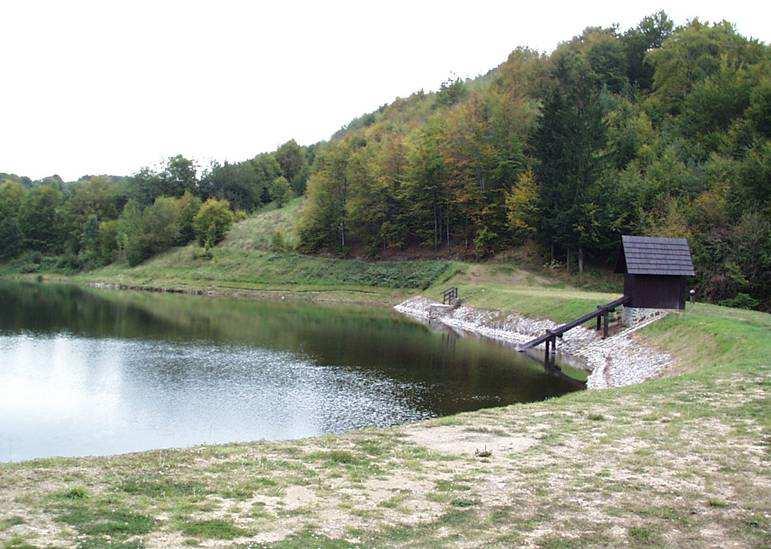

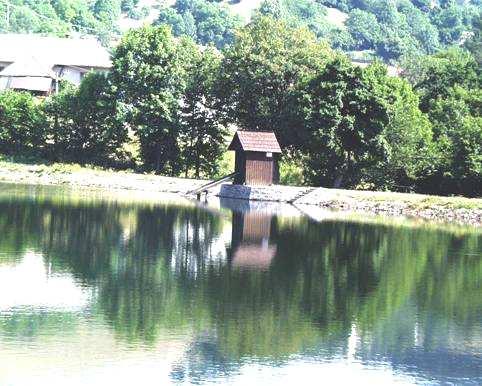

12 Historické vodné nádrže v okolí mesta Banská Štiavnica

13 SVP, š.p. a jeho rola v projekte Projekt partner PLUSK Projektový tím: Ing. Peter Cesnak Ing. Peter Čadek RNDr. Radovan Hilbert Ing. Štefan Sluka Ing. Marta Harmanová Mgr. Radovan Sungea Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 13

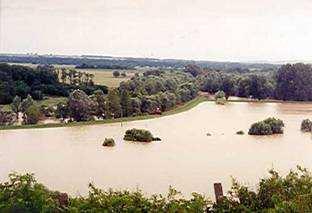

14 Povodne Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 14

15 Východiskový stav - legislatíva Zákon oochrane pred povodňami, Smernica Európskeho parlamentu arady ohodnotení a manažmente povodňových rizík, Akčný program trvale udržateľnej ochrany pred povodňami v povodí Dunaja (ICPDR), Zákon ovodách aozmene zákona Slovenskej národnej rady Smernica, ktorá ustanovuje rámec pre politiku spoločenstva v oblasti vôd, skrátene nazývaná Rámcová smernica o vode (RSV), Činnosti vyplývajúce zo zakladateľskej listiny SVP pripravovaný nový zákon o ochrane pred povodňami 15

16 Východiskový stav - spôsoby určovania záplavových území Historické povodne Modelovanie Fyzikálne Matematické... Expertné odhady iné 16

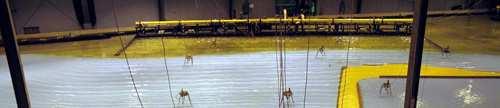

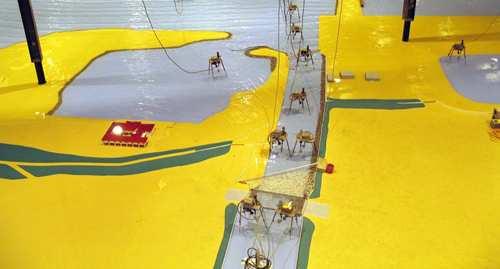

17 Východiskový stav - ukážky 17

18 Súčasný stav - časti IT využívaných pre flood management v SVP, š.p. Lokálne riešené určenie záplavových území projekty Lokálne pracovné skupiny desktop modelovacie systémy Desktop systémy GIS Podnikový informačný systém Subsystém TIS (Technický Informačný Systém) 18

19 Doterajší stav - Lokálne riešené určovanie záplavových území projekty V prípade potreby a nájdených zdrojov - investora V prípade použiteľnej výzvy na projekty V rámci výučby, prípadne vysokoškolského výskumu V rámci predstupovej pomoci SR do EU zahraničná soplupráca s modelármi z EU ako napr: DHI Delft hydraulics projekčné firmy výskumné ústavy školstvo Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 19

20 ... Lokálne riešené určovanie záplavových území nástroje - Špeciálne SW licencie viazané na PC, prípadne užívateľa Grafické stanice s vysokým výkonom Desktop systémy GIS Výstupné zariadenia - plotre Licencie na používanie údajov s veľkou presnosťou Externí konzultanti (firmy, jednotlivci, ústavy...)... Špeciálne vyškolená obsluha - experti 20

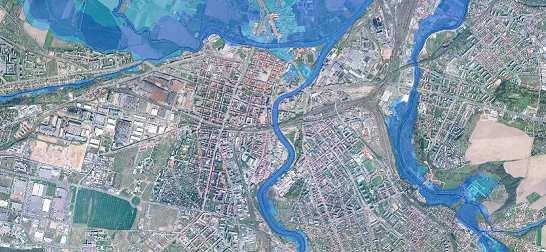

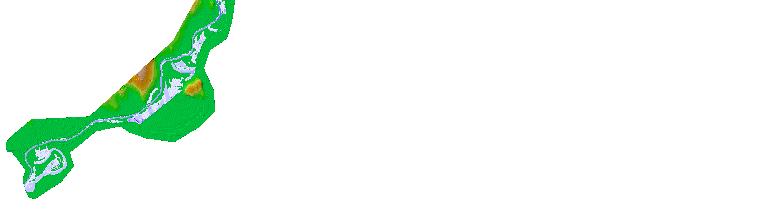

21 Záplavová mapa interpretácia na ortofotomape - 21

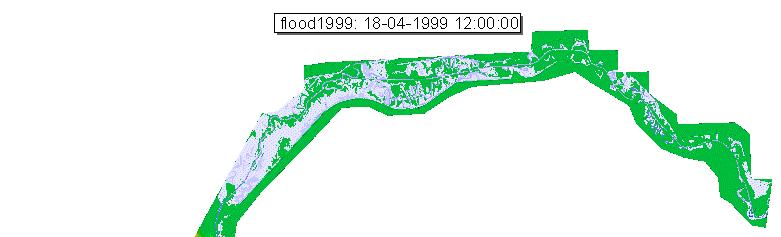

22 Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 22

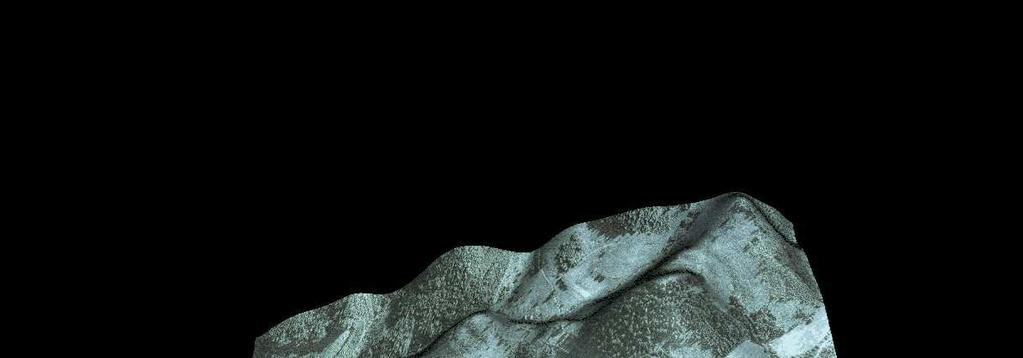

23 Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 23

24 Súčasný stav -Podnikový informačný systém Subsystém TIS(TechnickýInformačnýSystém) 24

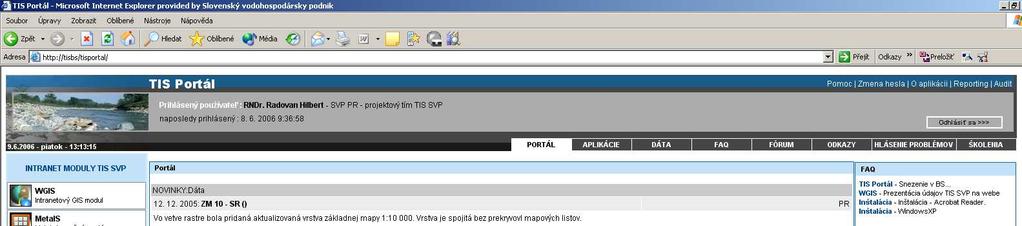

25 TIS modul TIS portál - Centrálny modul - Rázcestník aplikácií - Informácie o aktualitách - Dôležité linky - Fórum užívateľov -... Internet Explorer

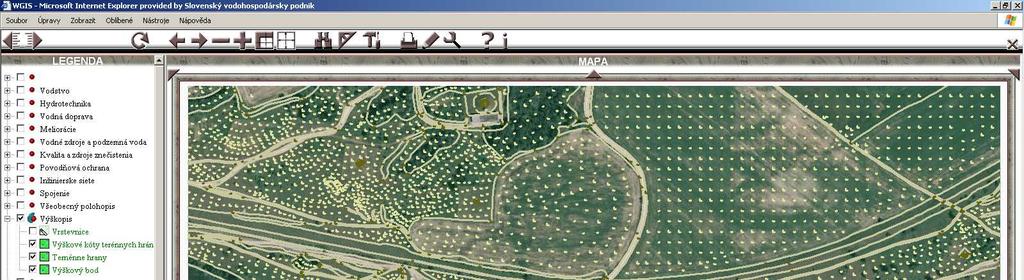

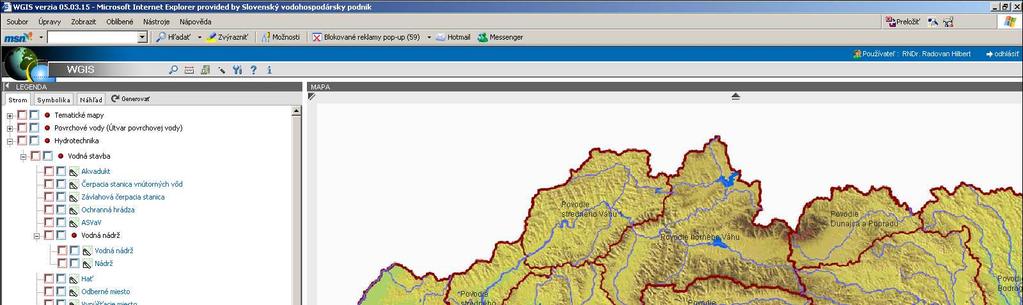

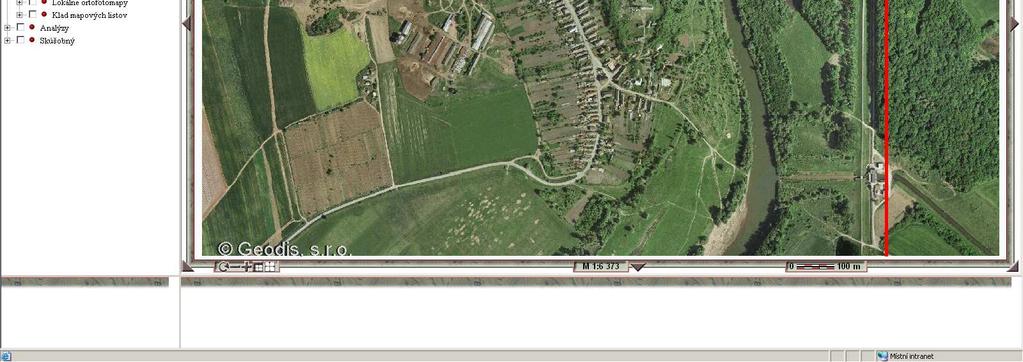

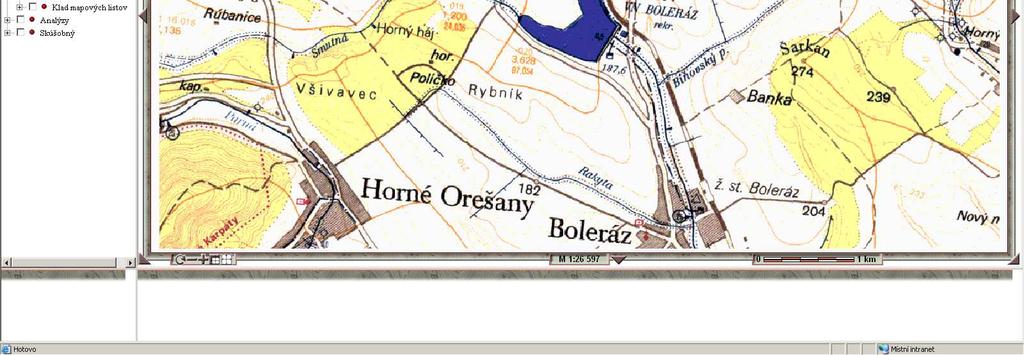

26 TIS modul WGIS - Tenký klient - Mapové zobrazenie údajov - Aktualizácia atribútov - Poznámkovanie - Tlač v mierke - Integrácia s modulmi TIS - Prístup k priestor. údajom - Náhľadová mapa -... Postavené na technológii INTERGRAPH

27 TIS modul MetaIS - Tenký klient - Metainformácie - Informácie o kvalite údajov - Integrácia s modulmi TIS -...

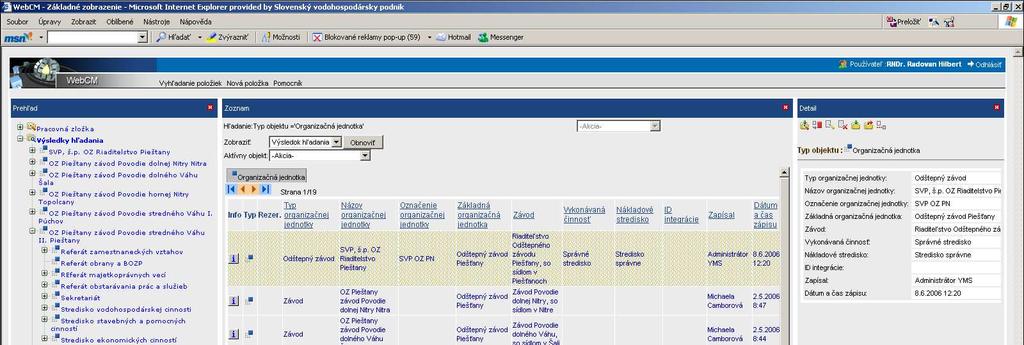

28 TIS modul WebCM Postavené na technológii IBM - Tenký klient s veľkou silou - Digitálny archív - Vyhľadávanie dokumentov - Vkladanie dokumentov - Tvorba pracovných zoznamov - Integrácia s modulmi TIS - Prístup k technickej dokumentácii -...

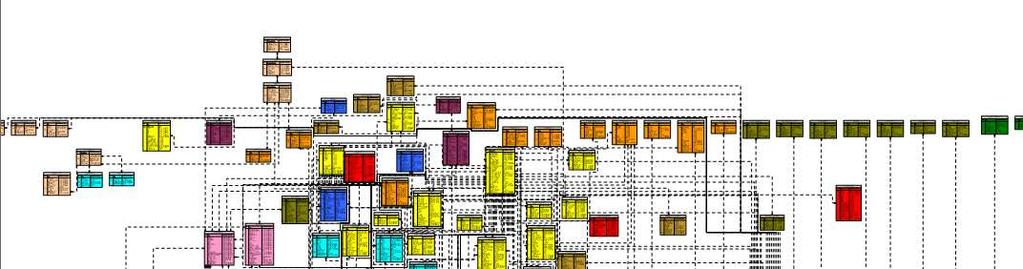

29 Dátový model -štruktúra Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 175 stranový popis objektov prvkov v TIS 29

30 Dátový model -obsah Ortofotomapy rôznych mierok Katastrálna mapa Topografické mapy (vektory) Technické prvky Vektorová digitálan vodohospodárska mapa M1: Modely terénu (nie spojite pokryté územie SR v uspokojivej mierke) Tematické vrstvy z rôznych zdrojov Rezort... 30

31 Potreby -požiadavky Legislatíva SR EÚ Prax Plánované úlohy Povodnové situácie 31

32 Členenie územia Z pohľadu dôležitosti: Vodohospodársky významné toky Strategické intravilány Povodia vodohosp. významných tokov Drobné vodné toky a ich povodia Menej významné intravilány Z pohľadu spracovanosti: Pokryté modelmi rôznej kvalitatívnej úrovne Zaznačené historické povodňové stavy biele miesta 32

33 Požiadavky z pohľadu obsahu: Spracovávanie podkladov pre plány manažmentov povodí Dynamické posudzovanie vplyvu využívania krajiny Vytýčenie záplavových čiar Generovanie vrstvy hĺbok vzaplavenom Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 33

34 Požiadavky z pohľadu funckionality: Zonálna štatistika Dynamické reagovanie na aktuálny vodný stav Rýchle predpovede vnespracovanom území Jednoduchá obsluha systému Rozšíriteľnosť, modularita systému 34

35 Požiadavky z pohľadu technológie: Minimálne požiadavky na vybavenie užívateľa Dostupnosť systému ajeho komponentov Integrácia sexistujúcimi systémami Minimalizácia prevádzkových nákladov Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 35

36 Projetk PLUSK -genéza SVP, š.p. oslovené na rokovaní pracovnej skupiny RSV pri Komisii hraničných vôd -XXXX Vpracovaný a predložený projekt s RZGV v rámci Cezhraničnej spolupráce XXXX Projekt úspešne vybraný XXXX Podpis partnerskej zmluvy XXXX Začiatok prác na projekte XXXX Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 36

37 Projetk PLUSK Zložený z dvoch prepojených častí: Informačný portál PLUSK Verejne dostupný portál Dvojjazyčný obsah Mapový server» Mapové služby» Internetový klient Dokumenty» Plány managementu povodí» Rozhodnutia» Atď. Všeobecné informácie Aplikačný GIS server PLUSK Dostupný odbornej verejnosti Dátová báza údajov mapové služby GIS analýzy nad DTM Integrácia Požiadavky definované v predchádzajúcich slidoch Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 37

38 Aplikačný GIS server Čo je potrebné na prípravu: Hrniec Suroviny - ingrediencie Kuchára Konzumentov TECHNOLÓGIA ÚDAJE ZHOTOVITEĽA UŽÍVATEĽOV Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 38

39 Aplikačný GIS server -kroky Vypracovanie technického projektu aplikačného servera PLUSK Spracovanie údajov Zber Verifikácia Reštrukturalizácia Spracovanie systému Nákup technológie Implementácia systému Prevádzka Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 39

40 Projetk PLUSK kde sme: Projektový tím Spracovaný technický návrh riešenia Analytického projektu GIS servera Potrebné dopracovať časť o interácii s existujúcimi systémami Analýza požiadaviek na obsahovú časť systému Príprava VO na ďalšie komponenty Kick off meeting Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 40

41 Potrebné údaje I. Hydrologické Historické časové rady (zachytávajúce povodne) Zrážky Prietoky Aktuálne časové rady Zrážky prietoky Topografické Digitálny výškový model Digitálny model terénu Prvky krajiny (cesty, rieky, železnice, hrázde, mosty...) Morfometrické Priečne profily koryta Pozdĺžne profily Drsnosť koryta 41

42 Potrebné údaje II. Technické údaje Objekty na tokoch Mosty popis,konštrukcia Hrádze Priepusty... Ostatné Fotodokumentácia Historické archívne materiály Údaje pre širšie hodnotenie a VH plánovanie v území... 42

43 Riečna sieť Vodné plochy Hranice povodí Digitálny model terénu Geológia GIS údajová základňa (nekompletný stále sa rozširujúci zoznam) Hydrogeologické rajóny Pôdne typy, pôdne druhy Ochranné protipovodňové stavby Hustota obyvateľstva Hospodárska činnosť, využitie krajiny Priemyselné podniky, skládky Odbery vôd pre potreby obyvateľstva A to: harmonizované v jednotnej úrovni presnosti zohľadňujúce legislatívu SR, EU licenčne čisté aktuálne od tvorcov údajov, nie odvedeniny 43

44 Možnosti riešenia systému VYUŽITIE EXISTUJÚCICH SYSTÉMOV DESKTOP aplikácie TIS VYUŽITIE OPEN SOURCE SYSTÉMOV lacné riešenie (nízske náklady) riešenie ušité na mieru KOMERČNÉ RIEŠENIE investične náročné všestranejšie využite skúsenosti a podpora na gúgli Europejską z Europejskiego Funduszu Rozwoju Regionalnego w ramach Programu Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 44

45 Vybrané riešenie systému -komerčné riešenie - Postavené nad ArcGIS serverom Silný GIS analytický a prezentačný nástroj Enterprise edícia Databáza ORACLE, PostGre WEB riešenie intanet / internet 45

46 Konceptuálny model UŽÍVATEĽ NOTIFIKÁCIE TIS SERVER TIS DATABÁZOVÝ SERVER (ORACLE) ArcGIS server analytický server PLUSK DB PLUSK Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 46

47 Procesná mapa Užívateľ A1 TIS PORTÁL WGIS Pick tool (x,y, xw, yw) A2 A3 http redirect Tenký klient aplikačného servera A4 FLOOD Koordináty Elevácia Rozlíšenie Reporty Export... Výpočet Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi Výber gridu Výpočet Vektorizácia - Exporty Reporting Notifikácie SMS 47

48 Čo by malo byť výsledkom: Výpočet územia pod zadanou eleváciou: Import hladiny záplavy Výpočet objemu Separácia vypočítaných plôch na základe konektivity Obmedzenie výpočtu územia Korekcia zadaného definičného bodu Automatický výber príslušného DEM podľa rozsahu atypu výpočtu, prípadne upraveného na základ vynútenej presnosti výstupov Beh systému vrežime online/offline Notifikácia ukončenia výpočtu Export výstupov do formátu shp Generovanie textových, tabuľkových výstupov, reportov Automatický zápis výsledkov do TIS databázy Automatická vizualizácia v aplikácii WGIS Export výstupov do formátu PDF Zonálne štatistiky nad vytvorenými zónami Query reporter

49 !!! DÔLEŽITÉ!!! Systém sa nesnaží: Nahradiť modelovanie Vytvoriť záväzné mapy v zmysle Smernice EÚ povodňového ohrozenia povodňového rizika 49

50 !!! DÔLEŽITÉ!!! Systém sa snaží: Poskytnúť rýchle výstupy tam, kde nie sú presnejšie údaje Poskytnúť vybranú funkcionalitu pre odborných pracovníkov Zobrazenie tematických máp Užívateľsky veľmi jednoduché postupy na spustenie náročných priestorových operácií Projekt spolufinancovaný Európskou úniou z Európskeho fondu regi 50
