1 TV-SUN Ładowarka Słoneczna

2 Instrukcja Użytkownika

3 Spis treści Podstawowe Informacje str.4 Współpracujące urządzenia str. 4 Ilustracje str.5-7 Szybki Start str.8 Montaż TV-SUN str.8 Podłączenie ładowarki do fotopułapki str.8 Wcześniejsze ładowanie str.9 Uwagi str. 9 Aneks I Specyfikacja Techniczna str.10 Aneks II Zawartość Paczki str.11 Gwarancja str.12

4 Podstawowe Informacje Cechy TV-SUN Po podłączeniu do fotopułapki ładowarka słoneczna traktowana jest jako priorytetowe źródło zasilania. Dopiero po całkowitym wyczerpaniu się energii z ładowarki kamera pobiera energie z innych źródeł (baterie). Wbudowana bateria Litowo-Polimerowa jest bezpieczna, odporna na ekstremalne temperatury. Jej pojemność to około 1500mAH TV-Sun zaprojektowano z wyszukanymi obwodami zabezpieczającymi. W przypadku zbytniego naładowania, lub wyładowania, energia zostaje automatycznie odcięta, chroniąć baterię i zapewniająć jej dłuższą żywotność i niezawodność Ochrona przeciwzwarciowa wyjścia (Uwag: długotrwałe zwarcia mogą uszkodzić urządzenie, należy jak najszybciej odpiąć ładowarkę od źródeł energii) Prąd wyjściowy ładowarki w wysokości 800mA. Napięcie wyjściowe ustawione na 7V, w pełni kompatybilne z fotopułapkami Może być ładowana przez kabel USB podłączony do komputera lub 5V zasilacz wyjściowy. Wodoodporna obudowa zapewnia ochrone przy użytkowaniu na zewnątrz W zestwie znajduje się łatwy do zamontowania i dostosowania uchwyt, który pozwala na ustawienie ładowarki idealnie na padające promienie słoneczne. Do zestawu dołączony jest kabel pozwalający na połączenie i zasilanie fotopułapki Współpracujące urządzenia Fotopułapki Wszystkie urządzenia działające na napięciu 7V i poniżej 800mA

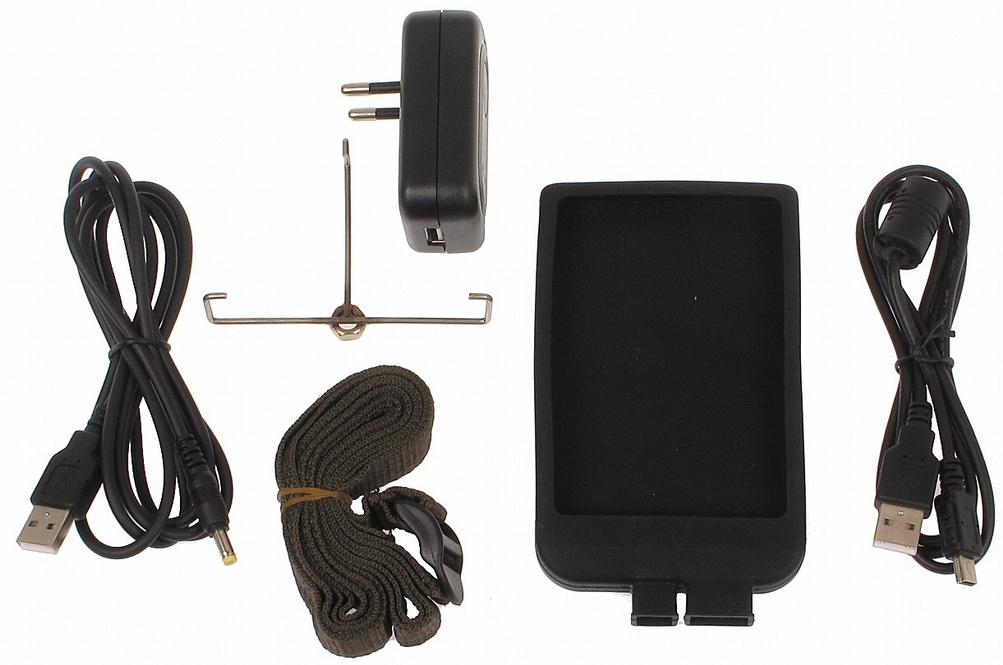

5 Ilustracje Zestaw

6 TV-SUN Uchwyt

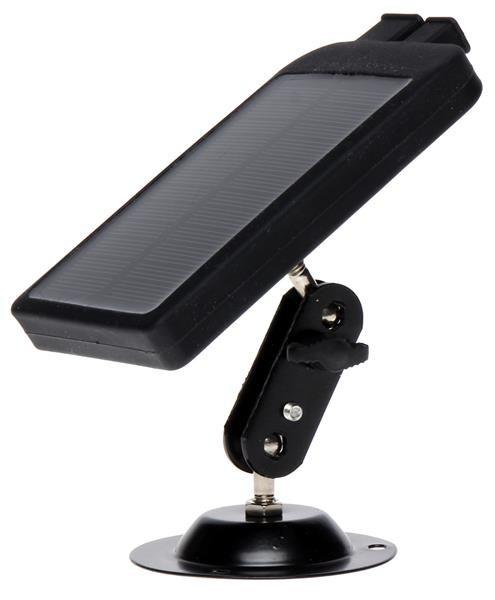

7 TV-SUN na uchwycie

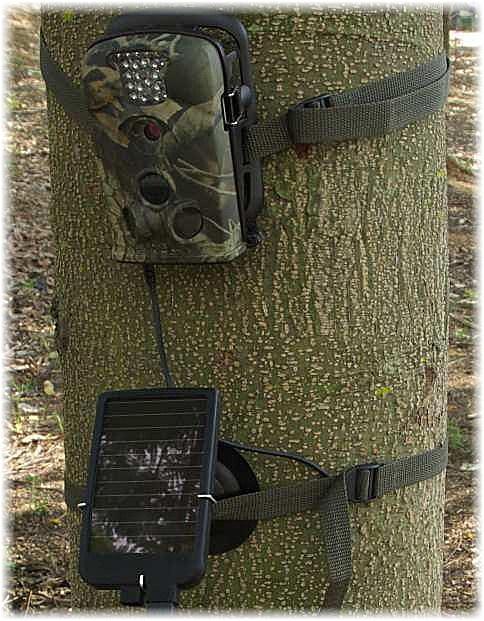

8 Szybki Start Montaż TV-SUN Najpierw nalezy wsunąć ładowarkę w metalowy uchwyt, łącząc dolny haczyk uchwytu z przerwą umieszczoną na dole urządzenia. Następnie należy przy pomocy wbudowanej śruby połączyć ładowarkę z uchwytem. Potem przy pomocy śrub i pokrętła ustawić TV-SUN pod odpowiednim kątem tak by padało na nią jak najwięcej promieni słonecznych. Generalnie odpowiednie ustawienie zależy od miejsca umieszczenia ładowarki, najbardziej efektywne jest ustawienie jej w stronę południa, pod kątem około 20 stopni w stronę nieba. Najwięcej zależy tu jednak od miejsca w którym ładowarka będzie umiejscowiona. Używając pasków można przymocować ładowarkę za uchwyt do drzewa, lub też przymocować i ustawić ładowarkę używając innych metod które będą najkorzystniejsze. Uwaga: Strona której podłączamy kabel zasilający musi być na dole, by zapobiec uszkodzeniom w przypadku gwałtownego deszczu. Podłączenie Podłącz kabel zasilający ( większą końcówką) do gniazda po prawej stronie TV-SUN, potem podłącz drugi koniec kabla do Fotopułapki. Jeżeli urządzenie jest naładowane, to kamera automatycznie zacznie czerpać z niego energię.

9 Uwagi Zalecamy by w fotopułapce cały czas znajdował się komplet baterii (nawet przy podłączeniu do ładowarki słonecznej), w innym przypadku fotopułapka może przestać nagrywać ze względu na brak energii ( w przypadku intensywnych wykryć ruchu i wielokrotnych wyzwoleń, lub bardzo złej pogody TV-SUN może nie ładować się dostatecznie szybko by zasilać kamerę cały czas) Ładowarka Słoneczna została zaprojektowana jako urządzenie dedykowane do fotopułapek, dlatego może nie być ona kompatybilna z innymi urządzeniami elektrycznymi, a nawet powodować usterki. TV-SUN nie może być nigdy używany w połączeniu równoległym z jakimkolwiek innym źródłem energii, wszystkie uszkodzenia powstałe w ten sposób nie podlegają naprawie gwarancyjnej. Wcześniejsze Ładowanie TV-SUN Ponieważ ładowarka słoneczna nie jest w pełni naładowana w momencie opuszczenia fabryki rekomendujemy naładowanie jej do maximum przed podłączeniem jej w miejscu użytkowania. Urządzenie może być ładowane używając zasilacza działającego na 5V, lub przy podłączeniu do portu USB w komputerze przez kabel znajdujący się w zestawie. Przy ładowaniu zasilaczem dołączonym do oryginalnego zestawu w momencie pełnego naładowania urządzenia zapali się zielona lampka. WAŻNE: Nigdy nie należy podłączać dwóch końcówek tego samego kabla USB do dwóch portów Ładowarki w tym samym czasie, poskutkuje to uszkodzeniem urządzenia.

10 UWAGA Panel Słoneczny urządzenia jest produktem szklanym, należy obchodzić się z nim z wielką ostrożnością, oraz trzymać z daleka od dzieci Jakiekolwiek uszkodzenia spowodowane próbami rozmontowania urządzenia nie będą uznawane w ramach gwarancji Należy pamiętać o używaniu gumowo-silikonowej obudowy by zapobiegać uszkodzeniom spowodowanym przez wodę podczas działania urządzenia na zewnątrz Aneks I : SPECYFIKACJA TECHNICZNA Model Wbudowana bateria litowo-polimerowa Moc wyjściowa panelu solarnego Napięcie Wyjściowe Maksymalna moc wyjściowa Wtyczka zewnętrzna Zasilacz Montaż Klasa odporności Temperatura działania Parametry 3.7V, 1500mAH 0.4W 7V±5% 800mA 4.0X1.7 mm Wejście AC 110 ~220V; wyjście 5V, 300mA Paski, uchwyt mocujący IP54 Wilgotność 5% ~ 95% Certyfikaty -22~+158F / -30 ~+70C FCC&CE&ROHS

11 Aneks II: Zawartość Paczki Nazwa Części Ładowarka Słoneczna 1 Metalowy drut mocujący Wielokierunkowy uchwyt Kabel USB 1 Paski mocujące 1 Kabel zasilający 1 Zasilacz Instrukcja 1 Gwarancja 1 Ilość 1 1 Opcjonalna

12 Gwarancja Jesteśmy dumni z naszych produktów. Zawsze wywiązujemy się z naszych obietnic. Zapewniamy optymalne warunki serwisu gwarancyjnego. Kupując nasze produkty zapewniamy dwuletnią gwarancję. Gwarantujemy że nasze produkty pozbawione są wad materiałowych i produkcyjnych. Charakteryzują się doskonałą jakością i funkcjonalność przez dedykowany okres czas. Ta gwarancja nie pokrywa uszkodzeń spowodowanych przez niewłaściwe użytkowanie, nadużywanie, lub niewłaściwe podłączanie niezgodne z tą instrukcją. Gwarancja nie obowiązuje również w przypadku prób naprawy dokonywanych przez osoby nieautoryzowane przez producenta. W przypadku defektu podczas obowiązywania tej gwarancji zobowiązujemy się do naprawy, lub wymiany tego sprzętu na ten sam ( lub taki o identycznych parametrach) za darmo gwarantując że sprzęt wróci do Państwa w stanie technicznie sprawnym. Ta gwarancja obowiązuje jedynie przy zakupie od autoryzowanego dystrybutora. By skorzystać z przywileji gwarancyjnych niezbędny jest oryginalny dokument z datą zakupu. Dokument gwarancyjny (lub każdy inny uprawniający do gwarancji dostarczony przez dystrybutora) należy zachować w celu okazania w sytuacji skorzystania z przywileju gwarancyjnego. Ta gwarancja pokrywa wyłącznie uszkodzenia i defekty sprzętu, materiałów podczas używania urządzenia zgodnie z przeznaczeniem, w normalnych warunkach. Nie pokrywa ona normalnego zużywania się produktu związanego z upływem czasu. Prosimy o kontakt z naszym wsparciem technicznym by określić naturę problemu zanim wyślą Państwo produkt w celu naprawy lub wymiany gwarancyjnej.
