1 INWESTOR: ZARZD DRÓG POWIATOWYCH BIŁGORAJ ul. Gen. Sikorskiego 3 NAZWA ZADANIA: PRZEBUDOWA UL. POLNEJ, UL. WŁOSIANKARSKIEJ, UL. ZIELONEJ ORAZ UL. PARKOWEJ W BIŁGORAJU NAZWA OPRACOWANIA: SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BRANA: DROGOWA Funkcja PROJEKTANT Imi i nazwisko nr uprawnie in. Karol Barcal LUB/029/POOD/06 Data Podpis ASYSTENT PROJEKTANTA in. Iwona Marzec Biłgoraj, grudzie 2012 r. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal - 1 -

2 ZAWARTO OPRACOWANIA: I. Opis przedmiotu zamówienia 3 II. D-M Wymagania ogólne 5 III. D Roboty ziemne. Wymagania ogólne 22 IV. D Rozbiórki elementów dróg, chodników, przepustów 29 V. D Podbudowa z kruszyw. Wymagania ogólne 34 VI. D Podbudowa z chudego betonu 44 VII. D Betonowe obrzea chodnikowe 54 VIII. D Chodnik z kostki brukowej 59 IX. D a Nawierzchnia z betonu asfaltowego wg PN-EN. Warstwa cieralna. 64 X. D b Nawierzchnia z betonu asfaltowego wg PN-EN. Warstwa wica i wyrównawcza. 70 XI. D Oznakowanie poziome 77 XII. D Oznakowanie pionowe 97 PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal - 2 -

3 I. Opis przedmiotu zamówienia Przebudowa ul. Polnej, ul. Włosiankarskiej, ul. Zielonej oraz ul. Parkowej w Biłgoraju W ramach inwestycji odcinki ulic: Polna, Włosiankarska, Zielona oraz Parkowa w m. Biłgoraj poddane zostan przebudowie poprzez: ułoenie dwu warstw nawierzchni (warstwa wyrównawcza i warstwa cieralna) na odcinkach: 1. DP 2994L ul. Polna od km 0+040,00 do km 0+383,30 2. DP 3007L ul. Włosiankarska od km 0+028,00 do km 0+401,00 3. DP 3009L ul. Zielona od km 0+021,50 do km 0+710,30 4. DP 2992L ul. Parkowa od km 0+006,00 do km 0+315,00 oraz ułoenie jednej warstwy nawierzchni (warstwa cieralna) na skrzyowaniu ul. Polnej, Włosiankarskiej i Zielonej. Przyjte parametry projektowe dla w/w odcinków ulic powiatowych klasy Z (zbiorczej) ul.polna i Włosiankarska oraz klasy L (lokalna) ul.zielona i ul. Parkowa o podanych niej wartociach s dostosowane do istniejcej szerokoci, przebiegu pasa drogowego oraz warunków terenowych i nie wymagaj korekty istniejcego przebiegu pasa drogowego. Projektowane parametry ulic: UL. POLNA: - droga powiatowa klasy Z (zbiorcza) - jezdnia bitumiczna o szerokoci ok. 7,00m - chodnik po str. prawej o szerokoci 2,20m 3,00m - chodnik po str. lewej o szerokoci 1,50m 2,30m - cztery parkingi do parkowania prostopadłego - jeden parking do parkowania po skosie - zatoka autobusowa po str. lewej - prdko projektowa V P = 50 km/h ( w terenie zabudowanym) - kategoria obcienia ruchem - KR 3, - obcienie osi obliczeniowej - 80 kn/o, - odwodnienie powierzchniowe z zastosowaniem cieków ulicznych podłczonych do istniejcej kanalizacji deszczowej. UL. WŁOSIANKARSKA: - droga powiatowa klasy Z (zbiorcza) - jezdnia bitumiczna o szerokoci ok. 7,00m - chodnik po str. prawej o szerokoci 2,30m 3,40m - chodnik po str. lewej o szerokoci 2,30m 2,50m - jeden parking do parkowania prostopadłego - jeden parking do parkowania równoległego - zatoka autobusowa po str. lewej - prdko projektowa V P = 50 km/h ( w terenie zabudowanym) - kategoria obcienia ruchem - KR 3, - obcienie osi obliczeniowej - 80 kn/o, - odwodnienie powierzchniowe z zastosowaniem cieków ulicznych podłczonych do istniejcej kanalizacji deszczowej. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal - 3 -

4 UL. ZIELONA: - droga powiatowa klasy L (lokalna) - jezdnia bitumiczna o szerokoci ok. 6,00m - chodnik po str. prawej o szerokoci 2,00m 2,60m - chodnik po str. lewej (tylko na odcinku od ul. Polnej do zjazdu na teren Wioski Dziecicej) o szerokoci 2,90m 3,40m - jeden parking do parkowania równoległego - jeden parking do parkowania po skosie - prdko projektowa V P = 50 km/h ( w terenie zabudowanym) - kategoria obcienia ruchem - KR 2, - obcienie osi obliczeniowej - 80 kn/o, - odwodnienie powierzchniowe i kanalizacja deszczowa. UL. PARKOWA: - droga powiatowa klasy L (lokalna) - jezdnia bitumiczna od km do km o szerokoci ok. 3,50m, dalszy odcinek o szerokoci 5,50m - chodnik jednostronny - prdko projektowa V P = 50 km/h ( w terenie zabudowanym) - kategoria obcienia ruchem - KR 2, - obcienie osi obliczeniowej - 80 kn/o, - odwodnienie powierzchniowe. Konstrukcja nawierzchni w/w odcinków ulic powiatowych po przebudowie Uwzgldniajc warunki gruntowo wodne podłoa odpowiadajce gr. nonoci G1, istniejce obcienie ruchem na poziomie kategorii KR 2 i jego moliwy wzrost w perspektywie 10 lat eksploatacji do poziomu kategorii KR 3 zaprojektowano nastpujc konstrukcj nawierzchni jezdni drogi: ul.polna, Włosiankarska i Zielona warstwa cieralna z masy mineralno bitumicznej o gruboci 4cm warstwa wyrównawczo profilujco wzmacniajca z mieszanki mineralno bitumicznej o redniej gruboci 6cm. ul.parkowa warstwa cieralna z masy mineralno bitumicznej o gruboci 4cm warstwa wyrównawczo profilujco wzmacniajca z mieszanki mineralno bitumicznej o redniej gruboci 4cm. Zamontowanie urzdze bezpieczestwa ruchu (balustrada U-11a). Uzupełnienie oznakowania pionowego i poziomego wg Projektu stałej organizacji ruchu na drogi powiatowe Nr 2994L, Nr 3007L, Nr 3009L i 2992L. Przygotowanie projektu organizacji ruchu na czas prowadzenia robót. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal - 4 -

5 II. D-M Wymagania ogólne 1. WSTP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) s wymagania ogólne dotyczce wykonania i odbioru robót drogowych i mostowych Zakres stosowania OST Ogólna specyfikacja techniczna stanowi obowizujc podstaw opracowania szczegółowej specyfikacji technicznej stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych. Zaleca si wykorzystanie OST przy zlecaniu robót na drogach wojewódzkich, powiatowych i gminnych Zakres robót objtych OST Ustalenia zawarte w niniejszej specyfikacji obejmuj wymagania ogólne, wspólne dla robót objtych ogólnymi specyfikacjami technicznymi, wydanymi przez GDDP dla poszczególnych asortymentów robót drogowych i mostowych. W przypadku braku ogólnych specyfikacji technicznych wydanych przez GDDP dla danego asortymentu robót, ustalenia dotycz równie dla SST sporzdzanych indywidualnie Okrelenia podstawowe Uyte w OST wymienione poniej okrelenia naley rozumie w kadym przypadku nastpujco: Budowla drogowa - obiekt budowlany, nie bdcy budynkiem, stanowicy cało technicznouytkow (droga) albo jego cz stanowic odrbny element konstrukcyjny lub technologiczny (obiekt mostowy, korpus ziemny, wzeł) Chodnik - wyznaczony pas terenu przy jezdni lub odsunity od jezdni, przeznaczony do ruchu pieszych Długo mostu - odległo midzy zewntrznymi krawdziami pomostu, a w przypadku mostów łukowych z nadsypk - odległo w wietle podstaw sklepienia mierzona w osi jezdni drogowej Droga - wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urzdzeniami technicznymi zwizanymi z prowadzeniem i zabezpieczeniem ruchu Droga tymczasowa (montaowa) - droga specjalnie przygotowana, przeznaczona do ruchu pojazdów obsługujcych zadanie budowlane na czas jego wykonania, przewidziana do usunicia po jego zakoczeniu Dziennik budowy zeszyt z ponumerowanymi stronami, opatrzony pieczci organu wydajcego, wydany zgodnie z obowizujcymi przepisami, stanowicy urzdowy dokument przebiegu robót budowlanych, słucy do notowania zdarze i okolicznoci zachodzcych w toku wykonywania robót, rejestrowania dokonywanych odbiorów robót, przekazywania polece i innej korespondencji technicznej pomidzy Inynierem/ Kierownikiem projektu, Wykonawc i projektantem Estakada - obiekt zbudowany nad przeszkod terenow dla zapewnienia komunikacji drogowej i ruchu pieszego Inynier/Kierownik projektu osoba wymieniona w danych kontraktowych (wyznaczona przez Zamawiajcego, o której wyznaczeniu poinformowany jest Wykonawca), odpowiedzialna za nadzorowanie robót i administrowanie kontraktem Jezdnia - cz korony drogi przeznaczona do ruchu pojazdów Kierownik budowy - osoba wyznaczona przez Wykonawc, upowaniona do kierowania robotami i do wystpowania w jego imieniu w sprawach realizacji kontraktu Korona drogi - jezdnia (jezdnie) z poboczami lub chodnikami, zatokami, pasami awaryjnego postoju i pasami dzielcymi jezdnie Konstrukcja nawierzchni - układ warstw nawierzchni wraz ze sposobem ich połczenia Konstrukcja nona (przsło lub przsła obiektu mostowego) - cz obiektu oparta na podporach mostowych, tworzca ustrój nioscy dla przeniesienia ruchu pojazdów lub pieszych. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal - 5 -

6 Korpus drogowy - nasyp lub ta cz wykopu, która jest ograniczona koron drogi i skarpami rowów Koryto - element uformowany w korpusie drogowym w celu ułoenia w nim konstrukcji nawierzchni Ksika obmiarów - akceptowany przez Inyniera/Kierownika projektu zeszyt z ponumerowanymi stronami, słucy do wpisywania przez Wykonawc obmiaru dokonywanych robót w formie wylicze, szkiców i ew. dodatkowych załczników. Wpisy w ksice obmiarów podlegaj potwierdzeniu przez Inyniera/Kierownika projektu Laboratorium - drogowe lub inne laboratorium badawcze, zaakceptowane przez Zamawiajcego, niezbdne do przeprowadzenia wszelkich bada i prób zwizanych z ocen jakoci materiałów oraz robót Materiały - wszelkie tworzywa niezbdne do wykonania robót, zgodne z dokumentacj projektow i specyfikacjami technicznymi, zaakceptowane przez Inyniera/Kierownika projektu Most - obiekt zbudowany nad przeszkod wodn dla zapewnienia komunikacji drogowej i ruchu pieszego Nawierzchnia - warstwa lub zespół warstw słucych do przejmowania i rozkładania obcie od ruchu na podłoe gruntowe i zapewniajcych dogodne warunki dla ruchu. a) Warstwa cieralna - górna warstwa nawierzchni poddana bezporednio oddziaływaniu ruchu i czynników atmosferycznych. b) Warstwa wica - warstwa znajdujca si midzy warstw cieraln a podbudow, zapewniajca lepsze rozłoenie napre w nawierzchni i przekazywanie ich na podbudow. c) Warstwa wyrównawcza - warstwa słuca do wyrównania nierównoci podbudowy lub profilu istniejcej nawierzchni. d) Podbudowa - dolna cz nawierzchni słuca do przenoszenia obcie od ruchu na podłoe. Podbudowa moe składa si z podbudowy zasadniczej i podbudowy pomocniczej. e) Podbudowa zasadnicza - górna cz podbudowy spełniajca funkcje none w konstrukcji nawierzchni. Moe ona składa si z jednej lub dwóch warstw. f) Podbudowa pomocnicza - dolna cz podbudowy spełniajca, obok funkcji nonych, funkcje zabezpieczenia nawierzchni przed działaniem wody, mrozu i przenikaniem czstek podłoa. Moe zawiera warstw mrozoochronn, odsczajc lub odcinajc. g) Warstwa mrozoochronna - warstwa, której głównym zadaniem jest ochrona nawierzchni przed skutkami działania mrozu. h) Warstwa odcinajca - warstwa stosowana w celu uniemoliwienia przenikania czstek drobnych gruntu do warstwy nawierzchni lecej powyej. i) Warstwa odsczajca - warstwa słuca do odprowadzenia wody przedostajcej si do nawierzchni Niweleta - wysokociowe i geometryczne rozwinicie na płaszczynie pionowego przekroju w osi drogi lub obiektu mostowego Obiekt mostowy - most, wiadukt, estakada, tunel, kładka dla pieszych i przepust Objazd tymczasowy - droga specjalnie przygotowana i odpowiednio utrzymana do przeprowadzenia ruchu publicznego na okres budowy Odpowiednia (bliska) zgodno - zgodno wykonywanych robót z dopuszczonymi tolerancjami, a jeli przedział tolerancji nie został okrelony - z przecitnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych Pas drogowy - wydzielony liniami granicznymi pas terenu przeznaczony do umieszczania w nim drogi i zwizanych z ni urzdze oraz drzew i krzewów. Pas drogowy moe równie obejmowa teren przewidziany do rozbudowy drogi i budowy urzdze chronicych ludzi i rodowisko przed uciliwociami powodowanymi przez ruch na drodze Pobocze - cz korony drogi przeznaczona do chwilowego postoju pojazdów, umieszczenia urzdze organizacji i bezpieczestwa ruchu oraz do ruchu pieszych, słuca jednoczenie do bocznego oparcia konstrukcji nawierzchni. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal - 6 -

7 Podłoe nawierzchni - grunt rodzimy lub nasypowy, lecy pod nawierzchni do głbokoci przemarzania Podłoe ulepszone nawierzchni - górna warstwa podłoa, leca bezporednio pod nawierzchni, ulepszona w celu umoliwienia przejcia ruchu budowlanego i właciwego wykonania nawierzchni Polecenie Inyniera/Kierownika projektu - wszelkie polecenia przekazane Wykonawcy przez Inyniera/Kierownika projektu, w formie pisemnej, dotyczce sposobu realizacji robót lub innych spraw zwizanych z prowadzeniem budowy Projektant - uprawniona osoba prawna lub fizyczna bdca autorem dokumentacji projektowej Przedsiwzicie budowlane - kompleksowa realizacja nowego połczenia drogowego lub całkowita modernizacja/przebudowa (zmiana parametrów geometrycznych trasy w planie i przekroju podłunym) istniejcego połczenia Przepust budowla o przekroju poprzecznym zamknitym, przeznaczona do przeprowadzenia cieku, szlaku wdrówek zwierzt dziko yjcych lub urzdze technicznych przez korpus drogowy Przeszkoda naturalna - element rodowiska naturalnego, stanowicy utrudnienie w realizacji zadania budowlanego, na przykład dolina, bagno, rzeka, szlak wdrówek dzikich zwierzt itp Przeszkoda sztuczna - dzieło ludzkie, stanowice utrudnienie w realizacji zadania budowlanego, na przykład droga, kolej, rurocig, kanał, cig pieszy lub rowerowy itp Przetargowa dokumentacja projektowa - cz dokumentacji projektowej, która wskazuje lokalizacj, charakterystyk i wymiary obiektu bdcego przedmiotem robót Przyczółek - skrajna podpora obiektu mostowego. Moe składa si z pełnej ciany, słupów lub innych form konstrukcyjnych, np. skrzy, komór Rekultywacja - roboty majce na celu uporzdkowanie i przywrócenie pierwotnych funkcji terenom naruszonym w czasie realizacji zadania budowlanego Rozpito teoretyczna - odległo midzy punktami podparcia (łoyskami), przsła mostowego Szeroko całkowita obiektu (mostu / wiaduktu) - odległo midzy zewntrznymi krawdziami konstrukcji obiektu, mierzona w linii prostopadłej do osi podłunej, obejmuje całkowit szeroko konstrukcyjn ustroju nioscego Szeroko uytkowa obiektu - szeroko jezdni (nawierzchni) przeznaczona dla poszczególnych rodzajów ruchu oraz szeroko chodników mierzona w wietle porczy mostowych z wyłczeniem konstrukcji przy jezdni dołem oddzielajcej ruch kołowy od ruchu pieszego lepy kosztorys - wykaz robót z podaniem ich iloci (przedmiarem) w kolejnoci technologicznej ich wykonania Teren budowy - teren udostpniony przez Zamawiajcego dla wykonania na nim robót oraz inne miejsca wymienione w kontrakcie jako tworzce cz terenu budowy Tunel - obiekt zagłbiony poniej poziomu terenu dla zapewnienia komunikacji drogowej i ruchu pieszego Wiadukt - obiekt zbudowany nad lini kolejow lub inn drog dla bezkolizyjnego zapewnienia komunikacji drogowej i ruchu pieszego Zadanie budowlane - cz przedsiwzicia budowlanego, stanowica odrbn cało konstrukcyjn lub technologiczn, zdoln do samodzielnego pełnienia funkcji techniczno-uytkowych. Zadanie moe polega na wykonywaniu robót zwizanych z budow, modernizacj/ przebudow, utrzymaniem oraz ochron budowli drogowej lub jej elementu Ogólne wymagania dotyczce robót Wykonawca jest odpowiedzialny za jako wykonanych robót, bezpieczestwo wszelkich czynnoci na terenie budowy, metody uyte przy budowie oraz za ich zgodno z dokumentacj projektow, SST i poleceniami Inyniera/Kierownika projektu Przekazanie terenu budowy Zamawiajcy w terminie okrelonym w dokumentach kontraktowych przekae Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal - 7 -

8 lokalizacj i współrzdne punktów głównych trasy oraz reperów, dziennik budowy oraz dwa egzemplarze dokumentacji projektowej i dwa komplety SST. Na Wykonawcy spoczywa odpowiedzialno za ochron przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Dokumentacja projektowa Dokumentacja projektowa bdzie zawiera rysunki, obliczenia i dokumenty, zgodne z wykazem podanym w szczegółowych warunkach umowy, uwzgldniajcym podział na dokumentacj projektow: - Zamawiajcego; wykaz pozycji, które stanowi przetargow dokumentacj projektow oraz projektow dokumentacj wykonawcz (techniczn) i zostan przekazane Wykonawcy, - Wykonawcy; wykaz zawierajcy spis dokumentacji projektowej, któr Wykonawca opracuje w ramach ceny kontraktowej Zgodno robót z dokumentacj projektow i SST Dokumentacja projektowa, SST i wszystkie dodatkowe dokumenty przekazane Wykonawcy przez Inyniera/Kierownika projektu stanowi cz umowy, a wymagania okrelone w choby jednym z nich s obowizujce dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbienoci w ustaleniach poszczególnych dokumentów obowizuje kolejno ich wanoci wymieniona w Kontraktowych warunkach ogólnych ( Ogólnych warunkach umowy ). Wykonawca nie moe wykorzystywa błdów lub opuszcze w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomi Inyniera/Kierownika projektu, który podejmie decyzj o wprowadzeniu odpowiednich zmian i poprawek. W przypadku rozbienoci, wymiary podane na pimie s waniejsze od wymiarów okrelonych na podstawie odczytu ze skali rysunku. Wszystkie wykonane roboty i dostarczone materiały bd zgodne z dokumentacj projektow i SST. Dane okrelone w dokumentacji projektowej i w SST bd uwaane za wartoci docelowe, od których dopuszczalne s odchylenia w ramach okrelonego przedziału tolerancji. Cechy materiałów i elementów budowli musz wykazywa zgodno z okrelonymi wymaganiami, a rozrzuty tych cech nie mog przekracza dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie bd w pełni zgodne z dokumentacj projektow lub SST i wpłynie to na niezadowalajc jako elementu budowli, to takie materiały zostan zastpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt Wykonawcy Zabezpieczenie terenu budowy a) Roboty modernizacyjne/ przebudowa i remontowe ( pod ruchem ) Wykonawca jest zobowizany do utrzymania ruchu publicznego oraz utrzymania istniejcych obiektów (jezdnie, cieki rowerowe, cigi piesze, znaki drogowe, bariery ochronne, urzdzenia odwodnienia itp.) na terenie budowy, w okresie trwania realizacji kontraktu, a do zakoczenia i odbioru ostatecznego robót. Przed przystpieniem do robót Wykonawca przedstawi Inynierowi/Kierownikowi projektu do zatwierdzenia, uzgodniony z odpowiednim zarzdem drogi i organem zarzdzajcym ruchem, projekt organizacji ruchu i zabezpieczenia robót w okresie trwania budowy. W zalenoci od potrzeb i postpu robót projekt organizacji ruchu powinien by na bieco aktualizowany przez Wykonawc. Kada zmiana, w stosunku do zatwierdzonego projektu organizacji ruchu, wymaga kadorazowo ponownego zatwierdzenia projektu. W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i bdzie obsługiwał wszystkie tymczasowe urzdzenia zabezpieczajce takie jak: zapory, wiatła ostrzegawcze, sygnały, itp., zapewniajc w ten sposób bezpieczestwo pojazdów i pieszych. Wykonawca zapewni stałe warunki widocznoci w dzie i w nocy tych zapór i znaków, dla których jest to nieodzowne ze wzgldów bezpieczestwa. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal - 8 -

9 Wszystkie znaki, zapory i inne urzdzenia zabezpieczajce bd akceptowane przez Inyniera/Kierownika projektu. Fakt przystpienia do robót Wykonawca obwieci publicznie przed ich rozpoczciem w sposób uzgodniony z Inynierem/Kierownikiem projektu oraz przez umieszczenie, w miejscach i ilociach okrelonych przez Inyniera/Kierownika projektu, tablic informacyjnych, których tre bdzie zatwierdzona przez Inyniera/Kierownika projektu. Tablice informacyjne bd utrzymywane przez Wykonawc w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odrbnej zapłacie i przyjmuje si, e jest włczony w cen kontraktow. b) Roboty o charakterze inwestycyjnym Wykonawca jest zobowizany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu a do zakoczenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i bdzie utrzymywa tymczasowe urzdzenia zabezpieczajce, w tym: ogrodzenia, porcze, owietlenie, sygnały i znaki ostrzegawcze oraz wszelkie inne rodki niezbdne do ochrony robót, wygody społecznoci i innych. W miejscach przylegajcych do dróg otwartych dla ruchu, Wykonawca ogrodzi lub wyranie oznakuje teren budowy, w sposób uzgodniony z Inynierem/Kierownikiem projektu. Wjazdy i wyjazdy z terenu budowy przeznaczone dla pojazdów i maszyn pracujcych przy realizacji robót, Wykonawca odpowiednio oznakuje w sposób uzgodniony z Inynierem/Kierownikiem projektu. Fakt przystpienia do robót Wykonawca obwieci publicznie przed ich rozpoczciem w sposób uzgodniony z Inynierem/Kierownikiem projektu oraz przez umieszczenie, w miejscach i ilociach okrelonych przez Inyniera/Kierownika projektu, tablic informacyjnych, których tre bdzie zatwierdzona przez Inyniera/Kierownika projektu. Tablice informacyjne bd utrzymywane przez Wykonawc w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odrbnej zapłacie i przyjmuje si, e jest włczony w cen kontraktow Ochrona rodowiska w czasie wykonywania robót Wykonawca ma obowizek zna i stosowa w czasie prowadzenia robót wszelkie przepisy dotyczce ochrony rodowiska naturalnego. W okresie trwania budowy i wykaczania robót Wykonawca bdzie: a) utrzymywa teren budowy i wykopy w stanie bez wody stojcej, b) podejmowa wszelkie uzasadnione kroki majce na celu stosowanie si do przepisów i norm dotyczcych ochrony rodowiska na terenie i wokół terenu budowy oraz bdzie unika uszkodze lub uciliwoci dla osób lub dóbr publicznych i innych, a wynikajcych z nadmiernego hałasu, wibracji, zanieczyszczenia lub innych przyczyn powstałych w nastpstwie jego sposobu działania. Stosujc si do tych wymaga bdzie miał szczególny wzgld na: 1) lokalizacj baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych, 2) rodki ostronoci i zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza pyłami i gazami, c) moliwoci powstania poaru Ochrona przeciwpoarowa Wykonawca bdzie przestrzega przepisy ochrony przeciwpoarowej. Wykonawca bdzie utrzymywa, wymagany na podstawie odpowiednich przepisów sprawny sprzt przeciwpoarowy, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych, magazynach oraz w maszynach i pojazdach. Materiały łatwopalne bd składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostpem osób trzecich. Wykonawca bdzie odpowiedzialny za wszelkie straty spowodowane poarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal - 9 -

10 Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały s szkodliwe dla otoczenia, nie bd dopuszczone do uycia. Nie dopuszcza si uycia materiałów wywołujcych szkodliwe promieniowanie o steniu wikszym od dopuszczalnego, okrelonego odpowiednimi przepisami. Wszelkie materiały odpadowe uyte do robót bd miały aprobat techniczn wydan przez uprawnion jednostk, jednoznacznie okrelajc brak szkodliwego oddziaływania tych materiałów na rodowisko. Materiały, które s szkodliwe dla otoczenia tylko w czasie robót, a po zakoczeniu robót ich szkodliwo zanika (np. materiały pylaste) mog by uyte pod warunkiem przestrzegania wymaga technologicznych wbudowania. Jeeli wymagaj tego odpowiednie przepisy Wykonawca powinien otrzyma zgod na uycie tych materiałów od właciwych organów administracji pastwowej. Jeeli Wykonawca uył materiałów szkodliwych dla otoczenia zgodnie ze specyfikacjami, a ich uycie spowodowało jakiekolwiek zagroenie rodowiska, to konsekwencje tego poniesie Zamawiajcy Ochrona własnoci publicznej i prywatnej Wykonawca odpowiada za ochron instalacji na powierzchni ziemi i za urzdzenia podziemne, takie jak rurocigi, kable itp. oraz uzyska od odpowiednich władz bdcych włacicielami tych urzdze potwierdzenie informacji dostarczonych mu przez Zamawiajcego w ramach planu ich lokalizacji. Wykonawca zapewni właciwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urzdze w czasie trwania budowy. Wykonawca zobowizany jest umieci w swoim harmonogramie rezerw czasow dla wszelkiego rodzaju robót, które maj by wykonane w zakresie przełoenia instalacji i urzdze podziemnych na terenie budowy i powiadomi Inyniera/Kierownika projektu i władze lokalne o zamiarze rozpoczcia robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inyniera/Kierownika projektu i zainteresowane władze oraz bdzie z nimi współpracował dostarczajc wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca bdzie odpowiada za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urzdze podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiajcego. Jeeli teren budowy przylega do terenów z zabudow mieszkaniow, Wykonawca bdzie realizowa roboty w sposób powodujcy minimalne niedogodnoci dla mieszkaców. Wykonawca odpowiada za wszelkie uszkodzenia zabudowy mieszkaniowej w ssiedztwie budowy, spowodowane jego działalnoci. Inynier/Kierownik projektu bdzie na bieco informowany o wszystkich umowach zawartych pomidzy Wykonawc a włacicielami nieruchomoci i dotyczcych korzystania z własnoci i dróg wewntrznych. Jednake, ani Inynier/Kierownik projektu ani Zamawiajcy nie bdzie ingerował w takie porozumienia, o ile nie bd one sprzeczne z postanowieniami zawartymi w warunkach umowy Ograniczenie obcie osi pojazdów Wykonawca bdzie stosowa si do ustawowych ogranicze nacisków osi na drogach publicznych przy transporcie materiałów i wyposaenia na i z terenu robót. Wykonawca uzyska wszelkie niezbdne zezwolenia i uzgodnienia od właciwych władz co do przewozu nietypowych wagowo ładunków (ponadnormatywnych) i o kadym takim przewozie bdzie powiadamiał Inyniera/Kierownika projektu. Inynier/Kierownik projektu moe poleci, aby pojazdy nie spełniajce tych warunków zostały usunite z terenu budowy. Pojazdy powodujce nadmierne obcienie osiowe nie bd dopuszczone na wieo ukoczony fragment budowy w obrbie terenu budowy i Wykonawca bdzie odpowiadał za napraw wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami Inyniera/Kierownika projektu Bezpieczestwo i higiena pracy Podczas realizacji robót Wykonawca bdzie przestrzega przepisów dotyczcych bezpieczestwa i higieny pracy. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

11 W szczególnoci Wykonawca ma obowizek zadba, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniajcych odpowiednich wymaga sanitarnych. Wykonawca zapewni i bdzie utrzymywał wszelkie urzdzenia zabezpieczajce, socjalne oraz sprzt i odpowiedni odzie dla ochrony ycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczestwa publicznego. Uznaje si, e wszelkie koszty zwizane z wypełnieniem wymaga okrelonych powyej nie podlegaj odrbnej zapłacie i s uwzgldnione w cenie kontraktowej Ochrona i utrzymanie robót Wykonawca bdzie odpowiadał za ochron robót i za wszelkie materiały i urzdzenia uywane do robót od daty rozpoczcia do daty wydania potwierdzenia zakoczenia robót przez Inyniera/Kierownika projektu. Wykonawca bdzie utrzymywa roboty do czasu odbioru ostatecznego. Utrzymanie powinno by prowadzone w taki sposób, aby budowla drogowa lub jej elementy były w zadowalajcym stanie przez cały czas, do momentu odbioru ostatecznego. Jeli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inyniera/Kierownika projektu powinien rozpocz roboty utrzymaniowe nie póniej ni w 24 godziny po otrzymaniu tego polecenia Stosowanie si do prawa i innych przepisów Wykonawca zobowizany jest zna wszystkie zarzdzenia wydane przez władze centralne i miejscowe oraz inne przepisy, regulaminy i wytyczne, które s w jakikolwiek sposób zwizane z wykonywanymi robotami i bdzie w pełni odpowiedzialny za przestrzeganie tych postanowie podczas prowadzenia robót. Wykonawca bdzie przestrzega praw patentowych i bdzie w pełni odpowiedzialny za wypełnienie wszelkich wymaga prawnych odnonie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do sprztu, materiałów lub urzdze uytych lub zwizanych z wykonywaniem robót i w sposób cigły bdzie informowa Inyniera/Kierownika projektu o swoich działaniach, przedstawiajc kopie zezwole i inne odnone dokumenty. Wszelkie straty, koszty postpowania, obcienia i wydatki wynikłe z lub zwizane z naruszeniem jakichkolwiek praw patentowych pokryje Wykonawca, z wyjtkiem przypadków, kiedy takie naruszenie wyniknie z wykonania projektu lub specyfikacji dostarczonej przez Inyniera/Kierownika projektu Równowano norm i zbiorów przepisów prawnych Gdziekolwiek w dokumentach kontraktowych powołane s konkretne normy i przepisy, które spełnia maj materiały, sprzt i inne towary oraz wykonane i zbadane roboty, bd obowizywa postanowienia najnowszego wydania lub poprawionego wydania powołanych norm i przepisów o ile w warunkach kontraktu nie postanowiono inaczej. W przypadku gdy powołane normy i przepisy s pastwowe lub odnosz si do konkretnego kraju lub regionu, mog by równie stosowane inne odpowiednie normy zapewniajce równy lub wyszy poziom wykonania ni powołane normy lub przepisy, pod warunkiem ich sprawdzenia i pisemnego zatwierdzenia przez Inyniera/Kierownika projektu. Rónice pomidzy powołanymi normami a ich proponowanymi zamiennikami musz by dokładnie opisane przez Wykonawc i przedłoone Inynierowi/Kierownikowi projektu do zatwierdzenia Wykopaliska Wszelkie wykopaliska, monety, przedmioty wartociowe, budowle oraz inne pozostałoci o znaczeniu geologicznym lub archeologicznym odkryte na terenie budowy bd uwaane za własno Zamawiajcego. Wykonawca zobowizany jest powiadomi Inyniera/Kierownika projektu i postpowa zgodnie z jego poleceniami. Jeeli w wyniku tych polece Wykonawca poniesie koszty i/lub wystpi opónienia w robotach, Inynier/Kierownik projektu po uzgodnieniu z Zamawiajcym i Wykonawc ustali wydłuenie czasu wykonania robót i/lub wysoko kwoty, o któr naley zwikszy cen kontraktow Zaplecze Zamawiajcego (o ile warunki kontraktu przewiduj realizacj) PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

12 Wykonawca zobowizany jest zabezpieczy Zamawiajcemu, pomieszczenia biurowe, sprzt, transport oraz inne urzdzenia towarzyszce, zgodnie z wymaganiami podanymi w D-M Zaplecze Zamawiajcego. 2. MATERIAŁY 2.1. ródła uzyskania materiałów Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót, Wykonawca przedstawi Inynierowi/Kierownikowi projektu do zatwierdzenia, szczegółowe informacje dotyczce proponowanego ródła wytwarzania, zamawiania lub wydobywania tych materiałów jak równie odpowiednie wiadectwa bada laboratoryjnych oraz próbki materiałów. Zatwierdzenie partii materiałów z danego ródła nie oznacza automatycznie, e wszelkie materiały z danego ródła uzyskaj zatwierdzenie. Wykonawca zobowizany jest do prowadzenia bada w celu wykazania, e materiały uzyskane z dopuszczonego ródła w sposób cigły spełniaj wymagania SST w czasie realizacji robót Pozyskiwanie materiałów miejscowych Wykonawca odpowiada za uzyskanie pozwole od włacicieli i odnonych władz na pozyskanie materiałów ze ródeł miejscowych włczajc w to ródła wskazane przez Zamawiajcego i jest zobowizany dostarczy Inynierowi/Kierownikowi projektu wymagane dokumenty przed rozpoczciem eksploatacji ródła. Wykonawca przedstawi Inynierowi/Kierownikowi projektu do zatwierdzenia dokumentacj zawierajc raporty z bada terenowych i laboratoryjnych oraz proponowan przez siebie metod wydobycia i selekcji, uwzgldniajc aktualne decyzje o eksploatacji, organów administracji pastwowej i samorzdowej. Wykonawca ponosi odpowiedzialno za spełnienie wymaga ilociowych i jakociowych materiałów pochodzcych ze ródeł miejscowych. Wykonawca ponosi wszystkie koszty, z tytułu wydobycia materiałów, dzierawy i inne jakie oka si potrzebne w zwizku z dostarczeniem materiałów do robót. Humus i nadkład czasowo zdjte z terenu wykopów, dokopów i miejsc pozyskania materiałów miejscowych bd formowane w hałdy i wykorzystane przy zasypce i rekultywacji terenu po ukoczeniu robót. Wszystkie odpowiednie materiały pozyskane z wykopów na terenie budowy lub z innych miejsc wskazanych w dokumentach umowy bd wykorzystane do robót lub odwiezione na odkład odpowiednio do wymaga umowy lub wskaza Inyniera/Kierownika projektu. Wykonawca nie bdzie prowadzi adnych wykopów w obrbie terenu budowy poza tymi, które zostały wyszczególnione w dokumentach umowy, chyba, e uzyska na to pisemn zgod Inyniera/Kierownika projektu. Eksploatacja ródeł materiałów bdzie zgodna z wszelkimi regulacjami prawnymi obowizujcymi na danym obszarze Materiały nie odpowiadajce wymaganiom Materiały nie odpowiadajce wymaganiom zostan przez Wykonawc wywiezione z terenu budowy i złoone w miejscu wskazanym przez Inyniera/Kierownika projektu. Jeli Inynier/Kierownik projektu zezwoli Wykonawcy na uycie tych materiałów do innych robót, ni te dla których zostały zakupione, to koszt tych materiałów zostanie odpowiednio przewartociowany (skorygowany) przez Inyniera/Kierownika projektu. Kady rodzaj robót, w którym znajduj si nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, liczc si z jego nieprzyjciem, usuniciem i niezapłaceniem 2.4. Wariantowe stosowanie materiałów Jeli dokumentacja projektowa lub SST przewiduj moliwo wariantowego zastosowania rodzaju materiału w wykonywanych robotach, Wykonawca powiadomi Inyniera/Kierownika projektu o PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

13 swoim zamiarze co najmniej 3 tygodnie przed uyciem tego materiału, albo w okresie dłuszym, jeli bdzie to potrzebne z uwagi na wykonanie bada wymaganych przez Inyniera/Kierownika projektu. Wybrany i zaakceptowany rodzaj materiału nie moe by póniej zmieniany bez zgody Inyniera/Kierownika projektu Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy bd one uyte do robót, były zabezpieczone przed zanieczyszczeniami, zachowały swoj jako i właciwoci i były dostpne do kontroli przez Inyniera/Kierownika projektu. Miejsca czasowego składowania materiałów bd zlokalizowane w obrbie terenu budowy w miejscach uzgodnionych z Inynierem/Kierownikiem projektu lub poza terenem budowy w miejscach zorganizowanych przez Wykonawc i zaakceptowanych przez Inyniera/Kierownika projektu Inspekcja wytwórni materiałów Wytwórnie materiałów mog by okresowo kontrolowane przez Inyniera/Kierownika projektu w celu sprawdzenia zgodnoci stosowanych metod produkcji z wymaganiami. Próbki materiałów mog by pobierane w celu sprawdzenia ich właciwoci. Wyniki tych kontroli bd stanowi podstaw do akceptacji okrelonej partii materiałów pod wzgldem jakoci. W przypadku, gdy Inynier/Kierownik projektu bdzie przeprowadzał inspekcj wytwórni, musz by spełnione nastpujce warunki: a) Inynier/Kierownik projektu bdzie miał zapewnion współprac i pomoc Wykonawcy oraz producenta materiałów w czasie przeprowadzania inspekcji, b) Inynier/Kierownik projektu bdzie miał wolny dostp, w dowolnym czasie, do tych czci wytwórni, gdzie odbywa si produkcja materiałów przeznaczonych do realizacji robót, c) Jeeli produkcja odbywa si w miejscu nie nalecym do Wykonawcy, Wykonawca uzyska dla Inyniera/Kierownika projektu zezwolenie dla przeprowadzenia inspekcji i bada w tych miejscach. 3. SPRZT Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót. Sprzt uywany do robót powinien by zgodny z ofert Wykonawcy i powinien odpowiada pod wzgldem typów i iloci wskazaniom zawartym w SST, PZJ lub projekcie organizacji robót, zaakceptowanym przez Inyniera/Kierownika projektu; w przypadku braku ustale w wymienionych wyej dokumentach, sprzt powinien by uzgodniony i zaakceptowany przez Inyniera/Kierownika projektu. Liczba i wydajno sprztu powinny gwarantowa przeprowadzenie robót, zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST i wskazaniach Inyniera/Kierownika projektu. Sprzt bdcy własnoci Wykonawcy lub wynajty do wykonania robót ma by utrzymywany w dobrym stanie i gotowoci do pracy. Powinien by zgodny z normami ochrony rodowiska i przepisami dotyczcymi jego uytkowania. Wykonawca dostarczy Inynierowi/Kierownikowi projektu kopie dokumentów potwierdzajcych dopuszczenie sprztu do uytkowania i bada okresowych, tam gdzie jest to wymagane przepisami. Wykonawca bdzie konserwowa sprzt jak równie naprawia lub wymienia sprzt niesprawny. Jeeli dokumentacja projektowa lub SST przewiduj moliwo wariantowego uycia sprztu przy wykonywanych robotach, Wykonawca powiadomi Inyniera/Kierownika projektu o swoim zamiarze wyboru i uzyska jego akceptacj przed uyciem sprztu. Wybrany sprzt, po akceptacji Inyniera/Kierownika projektu, nie moe by póniej zmieniany bez jego zgody. Jakikolwiek sprzt, maszyny, urzdzenia i narzdzia nie gwarantujce zachowania warunków umowy, zostan przez Inyniera/Kierownika projektu zdyskwalifikowane i nie dopuszczone do robót. 4. TRANSPORT PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

14 Wykonawca jest zobowizany do stosowania jedynie takich rodków transportu, które nie wpłyn niekorzystnie na jako wykonywanych robót i właciwoci przewoonych materiałów. Liczba rodków transportu powinna zapewnia prowadzenie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST i wskazaniach Inyniera/Kierownika projektu, w terminie przewidzianym umow. Przy ruchu na drogach publicznych pojazdy bd spełnia wymagania dotyczce przepisów ruchu drogowego w odniesieniu do dopuszczalnych nacisków na o i innych parametrów technicznych. rodki transportu nie spełniajce tych warunków mog by dopuszczone przez Inyniera/Kierownika projektu, pod warunkiem przywrócenia stanu pierwotnego uytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca bdzie usuwa na bieco, na własny koszt, wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYKONANIE ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jako zastosowanych materiałów i wykonywanych robót, za ich zgodno z dokumentacj projektow, wymaganiami SST, PZJ, projektem organizacji robót opracowanym przez Wykonawc oraz poleceniami Inyniera/Kierownika projektu. Wykonawca jest odpowiedzialny za stosowane metody wykonywania robót. Wykonawca jest odpowiedzialny za dokładne wytyczenie w planie i wyznaczenie wysokoci wszystkich elementów robót zgodnie z wymiarami i rzdnymi okrelonymi w dokumentacji projektowej lub przekazanymi na pimie przez Inyniera/Kierownika projektu. Błdy popełnione przez Wykonawc w wytyczeniu i wyznaczaniu robót zostan, usunite przez Wykonawc na własny koszt, z wyjtkiem, kiedy dany błd okae si skutkiem błdu zawartego w danych dostarczonych Wykonawcy na pimie przez Inyniera/Kierownika projektu. Sprawdzenie wytyczenia robót lub wyznaczenia wysokoci przez Inyniera/Kierownika projektu nie zwalnia Wykonawcy od odpowiedzialnoci za ich dokładno. Decyzje Inyniera/Kierownika projektu dotyczce akceptacji lub odrzucenia materiałów i elementów robót bd oparte na wymaganiach okrelonych w dokumentach umowy, dokumentacji projektowej i w SST, a take w normach i wytycznych. Przy podejmowaniu decyzji Inynier/Kierownik projektu uwzgldni wyniki bada materiałów i robót, rozrzuty normalnie wystpujce przy produkcji i przy badaniach materiałów, dowiadczenia z przeszłoci, wyniki bada naukowych oraz inne czynniki wpływajce na rozwaan kwesti. Polecenia Inyniera/Kierownika projektu powinny by wykonywane przez Wykonawc w czasie okrelonym przez Inyniera/Kierownika projektu, pod grob zatrzymania robót. Skutki finansowe z tego tytułu poniesie Wykonawca. 6. KONTROLA JAKOCI ROBÓT 6.1. Program zapewnienia jakoci Wykonawca jest zobowizany opracowa i przedstawi do akceptacji Inyniera/Kierownika projektu program zapewnienia jakoci. W programie zapewnienia jakoci Wykonawca powinien okreli, zamierzony sposób wykonywania robót, moliwoci techniczne, kadrowe i plan organizacji robót gwarantujcy wykonanie robót zgodnie z dokumentacj projektow, SST oraz ustaleniami. Program zapewnienia jakoci powinien zawiera: a) cz ogóln opisujc: - organizacj wykonania robót, w tym terminy i sposób prowadzenia robót, - organizacj ruchu na budowie wraz z oznakowaniem robót, - sposób zapewnienia bhp., - wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

15 - wykaz osób odpowiedzialnych za jako i terminowo wykonania poszczególnych elementów robót, - system (sposób i procedur) proponowanej kontroli i sterowania jakoci wykonywanych robót, - wyposaenie w sprzt i urzdzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zleci prowadzenie bada), - sposób oraz form gromadzenia wyników bada laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujcych, a take wyciganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i form przekazywania tych informacji Inynierowi/Kierownikowi projektu; b) cz szczegółow opisujc dla kadego asortymentu robót: - wykaz maszyn i urzdze stosowanych na budowie z ich parametrami technicznymi oraz wyposaeniem w mechanizmy do sterowania i urzdzenia pomiarowo-kontrolne, - rodzaje i ilo rodków transportu oraz urzdze do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., - sposób zabezpieczenia i ochrony ładunków przed utrat ich właciwoci w czasie transportu, - sposób i procedur pomiarów i bada (rodzaj i czstotliwo, pobieranie próbek, legalizacja i sprawdzanie urzdze, itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót, - sposób postpowania z materiałami i robotami nie odpowiadajcymi wymaganiom Zasady kontroli jakoci robót Celem kontroli robót bdzie takie sterowanie ich przygotowaniem i wykonaniem, aby osign załoon jako robót. Wykonawca jest odpowiedzialny za pełn kontrol robót i jakoci materiałów. Wykonawca zapewni odpowiedni system kontroli, włczajc personel, laboratorium, sprzt, zaopatrzenie i wszystkie urzdzenia niezbdne do pobierania próbek i bada materiałów oraz robót. Przed zatwierdzeniem systemu kontroli Inynier/Kierownik projektu moe zada od Wykonawcy przeprowadzenia bada w celu zademonstrowania, e poziom ich wykonywania jest zadowalajcy. Wykonawca bdzie przeprowadza pomiary i badania materiałów oraz robót z czstotliwoci zapewniajc stwierdzenie, e roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i SST Minimalne wymagania co do zakresu bada i ich czstotliwo s okrelone w SST, normach i wytycznych. W przypadku, gdy nie zostały one tam okrelone, Inynier/Kierownik projektu ustali jaki zakres kontroli jest konieczny, aby zapewni wykonanie robót zgodnie z umow. Wykonawca dostarczy Inynierowi/Kierownikowi projektu wiadectwa, e wszystkie stosowane urzdzenia i sprzt badawczy posiadaj wan legalizacj, zostały prawidłowo wykalibrowane i odpowiadaj wymaganiom norm okrelajcych procedury bada. Inynier/Kierownik projektu bdzie mie nieograniczony dostp do pomieszcze laboratoryjnych, w celu ich inspekcji. Inynier/Kierownik projektu bdzie przekazywa Wykonawcy pisemne informacje o jakichkolwiek niedocigniciach dotyczcych urzdze laboratoryjnych, sprztu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeeli niedocignicia te bd tak powane, e mog wpłyn ujemnie na wyniki bada, Inynier/Kierownik projektu natychmiast wstrzyma uycie do robót badanych materiałów i dopuci je do uycia dopiero wtedy, gdy niedocignicia w pracy laboratorium Wykonawcy zostan usunite i stwierdzona zostanie odpowiednia jako tych materiałów. Wszystkie koszty zwizane z organizowaniem i prowadzeniem bada materiałów ponosi Wykonawca Pobieranie próbek PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

16 Próbki bd pobierane losowo. Zaleca si stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, e wszystkie jednostkowe elementy produkcji mog by z jednakowym prawdopodobiestwem wytypowane do bada. Inynier/Kierownik projektu bdzie mie zapewnion moliwo udziału w pobieraniu próbek. Pojemniki do pobierania próbek bd dostarczone przez Wykonawc i zatwierdzone przez Inyniera/Kierownika projektu. Próbki dostarczone przez Wykonawc do bada wykonywanych przez Inyniera/Kierownik projektu bd odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inyniera/Kierownika projektu. Na zlecenie Inyniera/Kierownika projektu Wykonawca bdzie przeprowadza dodatkowe badania tych materiałów, które budz wtpliwoci co do jakoci, o ile kwestionowane materiały nie zostan przez Wykonawc usunite lub ulepszone z własnej woli. Koszty tych dodatkowych bada pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiajcy Badania i pomiary Wszystkie badania i pomiary bd przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmuj jakiegokolwiek badania wymaganego w SST, stosowa mona wytyczne krajowe, albo inne procedury, zaakceptowane przez Inyniera/Kierownika projektu. Przed przystpieniem do pomiarów lub bada, Wykonawca powiadomi Inyniera/Kierownika projektu o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na pimie ich wyniki do akceptacji Inyniera/Kierownika projektu Raporty z bada Wykonawca bdzie przekazywa Inynierowi/Kierownikowi projektu kopie raportów z wynikami bada jak najszybciej, nie póniej jednak ni w terminie okrelonym w programie zapewnienia jakoci. Wyniki bada (kopie) bd przekazywane Inynierowi/Kierownikowi projektu na formularzach według dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych Badania prowadzone przez Inyniera/Kierownika projektu Inynier/Kierownik projektu jest uprawniony do dokonywania kontroli, pobierania próbek i badania materiałów w miejscu ich wytwarzania/pozyskiwania, a Wykonawca i producent materiałów powinien udzieli mu niezbdnej pomocy. Inynier/Kierownik projektu, dokonujc weryfikacji systemu kontroli robót prowadzonego przez Wykonawc, poprzez midzy innymi swoje badania, bdzie ocenia zgodno materiałów i robót z wymaganiami SST na podstawie wyników własnych bada kontrolnych jak i wyników bada dostarczonych przez Wykonawc. Inynier/Kierownik projektu powinien pobiera próbki materiałów i prowadzi badania niezalenie od Wykonawcy, na swój koszt. Jeeli wyniki tych bada wyka, e raporty Wykonawcy s niewiarygodne, to Inynier/Kierownik projektu oprze si wyłcznie na własnych badaniach przy ocenie zgodnoci materiałów i robót z dokumentacj projektow i SST. Moe równie zleci, sam lub poprzez Wykonawc, przeprowadzenie powtórnych lub dodatkowych bada niezalenemu laboratorium. W takim przypadku całkowite koszty powtórnych lub dodatkowych bada i pobierania próbek poniesione zostan przez Wykonawc Certyfikaty i deklaracje Inynier/Kierownik projektu moe dopuci do uycia tylko te materiały, które posiadaj: 1. certyfikat na znak bezpieczestwa wykazujcy, e zapewniono zgodno z kryteriami technicznymi okrelonymi na podstawie Polskich Norm, aprobat technicznych oraz właciwych przepisów i dokumentów technicznych, 2. deklaracj zgodnoci lub certyfikat zgodnoci z: - Polsk Norm lub - aprobat techniczn, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeeli nie s objte certyfikacj okrelon w pkt 1 PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

17 i które spełniaj wymogi SST. W przypadku materiałów, dla których ww. dokumenty s wymagane przez SST, kada partia dostarczona do robót bdzie posiada te dokumenty, okrelajce w sposób jednoznaczny jej cechy. Produkty przemysłowe musz posiada ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami bada wykonanych przez niego. Kopie wyników tych bada bd dostarczone przez Wykonawc Inynierowi/Kierownikowi projektu. Jakiekolwiek materiały, które nie spełniaj tych wymaga bd odrzucone Dokumenty budowy (1) Dziennik budowy Dziennik budowy jest wymaganym dokumentem prawnym obowizujcym Zamawiajcego i Wykonawc w okresie od przekazania Wykonawcy terenu budowy do koca okresu gwarancyjnego. Odpowiedzialno za prowadzenie dziennika budowy zgodnie z obowizujcymi przepisami [2] spoczywa na Wykonawcy. Zapisy w dzienniku budowy bd dokonywane na bieco i bd dotyczy przebiegu robót, stanu bezpieczestwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Kady zapis w dzienniku budowy bdzie opatrzony dat jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska słubowego. Zapisy bd czytelne, dokonane trwał technik, w porzdku chronologicznym, bezporednio jeden pod drugim, bez przerw. Załczone do dziennika budowy protokoły i inne dokumenty bd oznaczone kolejnym numerem załcznika i opatrzone dat i podpisem Wykonawcy i Inyniera/Kierownika projektu. Do dziennika budowy naley wpisywa w szczególnoci: - dat przekazania Wykonawcy terenu budowy, - dat przekazania przez Zamawiajcego dokumentacji projektowej, - dat uzgodnienia przez Inyniera/Kierownika projektu programu zapewnienia jakoci i harmonogramów robót, - terminy rozpoczcia i zakoczenia poszczególnych elementów robót, - przebieg robót, trudnoci i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, - uwagi i polecenia Inyniera/Kierownika projektu, - daty zarzdzenia wstrzymania robót, z podaniem powodu, - zgłoszenia i daty odbiorów robót zanikajcych i ulegajcych zakryciu, czciowych i ostatecznych odbiorów robót, - wyjanienia, uwagi i propozycje Wykonawcy, - stan pogody i temperatur powietrza w okresie wykonywania robót podlegajcych ograniczeniom lub wymaganiom szczególnym w zwizku z warunkami klimatycznymi, - zgodno rzeczywistych warunków geotechnicznych z ich opisem w dokumentacji projektowej, - dane dotyczce czynnoci geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania robót, - dane dotyczce sposobu wykonywania zabezpieczenia robót, - dane dotyczce jakoci materiałów, pobierania próbek oraz wyniki przeprowadzonych bada z podaniem, kto je przeprowadzał, - wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadzał, - inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjanienia Wykonawcy, wpisane do dziennika budowy bd przedłoone Inynierowi/Kierownikowi projektu do ustosunkowania si. Decyzje Inyniera/Kierownika projektu wpisane do dziennika budowy Wykonawca podpisuje z zaznaczeniem ich przyjcia lub zajciem stanowiska. Wpis projektanta do dziennika budowy obliguje Inyniera/Kierownika projektu do ustosunkowania si. Projektant nie jest jednak stron umowy i nie ma uprawnie do wydawania polece Wykonawcy robót. (2) Ksika obmiarów PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

18 Ksika obmiarów stanowi dokument pozwalajcy na rozliczenie faktycznego postpu kadego z elementów robót. Obmiary wykonanych robót przeprowadza si w sposób cigły w jednostkach przyjtych w kosztorysie i wpisuje do ksiki obmiarów. (3) Dokumenty laboratoryjne Dzienniki laboratoryjne, deklaracje zgodnoci lub certyfikaty zgodnoci materiałów, orzeczenia o jakoci materiałów, recepty robocze i kontrolne wyniki bada Wykonawcy bd gromadzone w formie uzgodnionej w programie zapewnienia jakoci. Dokumenty te stanowi załczniki do odbioru robót. Winny by udostpnione na kade yczenie Inyniera/Kierownika projektu. (4) Pozostałe dokumenty budowy Do dokumentów budowy zalicza si, oprócz wymienionych w punktach (1) - (3) nastpujce dokumenty: a) pozwolenie na realizacj zadania budowlanego, b) protokoły przekazania terenu budowy, c) umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, d) protokoły odbioru robót, e) protokoły z narad i ustale, f) korespondencj na budowie. (5) Przechowywanie dokumentów budowy Dokumenty budowy bd przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginicie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy bd zawsze dostpne dla Inyniera/Kierownika projektu i przedstawiane do wgldu na yczenie Zamawiajcego. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar robót bdzie okrela faktyczny zakres wykonywanych robót zgodnie z dokumentacj projektow i SST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inyniera/Kierownika projektu o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru bd wpisane do ksiki obmiarów. Jakikolwiek błd lub przeoczenie (opuszczenie) w ilociach podanych w lepym kosztorysie lub gdzie indziej w SST nie zwalnia Wykonawcy od obowizku ukoczenia wszystkich robót. Błdne dane zostan poprawione wg instrukcji Inyniera/Kierownika projektu na pimie. Obmiar gotowych robót bdzie przeprowadzony z czstoci wymagan do celu miesicznej płatnoci na rzecz Wykonawcy lub w innym czasie okrelonym w umowie lub oczekiwanym przez Wykonawc i Inyniera/Kierownika projektu Zasady okrelania iloci robót i materiałów Długoci i odległoci pomidzy wyszczególnionymi punktami skrajnymi bd obmierzone poziomo wzdłu linii osiowej. Jeli SST właciwe dla danych robót nie wymagaj tego inaczej, objtoci bd wyliczone w m 3 jako długo pomnoona przez redni przekrój. Iloci, które maj by obmierzone wagowo, bd waone w tonach lub kilogramach zgodnie z wymaganiami SST Urzdzenia i sprzt pomiarowy Wszystkie urzdzenia i sprzt pomiarowy, stosowany w czasie obmiaru robót bd zaakceptowane przez Inyniera/Kierownika projektu. Urzdzenia i sprzt pomiarowy zostan dostarczone przez Wykonawc. Jeeli urzdzenia te lub sprzt wymagaj bada atestujcych to Wykonawca bdzie posiada wane wiadectwa legalizacji. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

19 Wszystkie urzdzenia pomiarowe bd przez Wykonawc utrzymywane w dobrym stanie, w całym okresie trwania robót Wagi i zasady waenia Wykonawca dostarczy i zainstaluje urzdzenia wagowe odpowiadajce odnonym wymaganiom SST Bdzie utrzymywa to wyposaenie zapewniajc w sposób cigły zachowanie dokładnoci wg norm zatwierdzonych przez Inyniera/Kierownika projektu Czas przeprowadzenia obmiaru Obmiary bd przeprowadzone przed czciowym lub ostatecznym odbiorem odcinków robót, a take w przypadku wystpowania dłuszej przerwy w robotach. Obmiar robót zanikajcych przeprowadza si w czasie ich wykonywania. Obmiar robót podlegajcych zakryciu przeprowadza si przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia bd wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objtoci bd uzupełnione odpowiednimi szkicami umieszczonymi na karcie ksiki obmiarów. W razie braku miejsca szkice mog by dołczone w formie oddzielnego załcznika do ksiki obmiarów, którego wzór zostanie uzgodniony z Inynierem/Kierownikiem projektu. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zalenoci od ustale odpowiednich SST, roboty podlegaj nastpujcym etapom odbioru: a) odbiorowi robót zanikajcych i ulegajcych zakryciu, b) odbiorowi czciowemu, c) odbiorowi ostatecznemu, d) odbiorowi pogwarancyjnemu Odbiór robót zanikajcych i ulegajcych zakryciu Odbiór robót zanikajcych i ulegajcych zakryciu polega na finalnej ocenie iloci i jakoci wykonywanych robót, które w dalszym procesie realizacji ulegn zakryciu. Odbiór robót zanikajcych i ulegajcych zakryciu bdzie dokonany w czasie umoliwiajcym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postpu robót. Odbioru robót dokonuje Inynier/Kierownik projektu. Gotowo danej czci robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inyniera/Kierownika projektu. Odbiór bdzie przeprowadzony niezwłocznie, nie póniej jednak ni w cigu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inyniera/Kierownika projektu. Jako i ilo robót ulegajcych zakryciu ocenia Inynier/Kierownik projektu na podstawie dokumentów zawierajcych komplet wyników bada laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacj projektow, SST i uprzednimi ustaleniami Odbiór czciowy Odbiór czciowy polega na ocenie iloci i jakoci wykonanych czci robót. Odbioru czciowego robót dokonuje si wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inynier/Kierownik projektu Odbiór ostateczny robót Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich iloci, jakoci i wartoci. Całkowite zakoczenie robót oraz gotowo do odbioru ostatecznego bdzie stwierdzona przez Wykonawc wpisem do dziennika budowy z bezzwłocznym powiadomieniem na pimie o tym fakcie Inyniera/Kierownika projektu. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

20 Odbiór ostateczny robót nastpi w terminie ustalonym w dokumentach umowy, liczc od dnia potwierdzenia przez Inyniera/Kierownika projektu zakoczenia robót i przyjcia dokumentów, o których mowa w punkcie Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiajcego w obecnoci Inyniera/Kierownika projektu i Wykonawcy. Komisja odbierajca roboty dokona ich oceny jakociowej na podstawie przedłoonych dokumentów, wyników bada i pomiarów, ocenie wizualnej oraz zgodnoci wykonania robót z dokumentacj projektow i SST. W toku odbioru ostatecznego robót komisja zapozna si z realizacj ustale przyjtych w trakcie odbiorów robót zanikajcych i ulegajcych zakryciu, zwłaszcza w zakresie wykonania robót uzupełniajcych i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupełniajcych w warstwie cieralnej lub robotach wykoczeniowych, komisja przerwie swoje czynnoci i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisj, e jako wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacj projektow i SST z uwzgldnieniem tolerancji i nie ma wikszego wpływu na cechy eksploatacyjne obiektu i bezpieczestwo ruchu, komisja dokona potrce, oceniajc pomniejszon warto wykonywanych robót w stosunku do wymaga przyjtych w dokumentach umowy Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporzdzony wg wzoru ustalonego przez Zamawiajcego. Do odbioru ostatecznego Wykonawca jest zobowizany przygotowa nastpujce dokumenty: 1. dokumentacj projektow podstawow z naniesionymi zmianami oraz dodatkow, jeli została sporzdzona w trakcie realizacji umowy, 2. szczegółowe specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupełniajce lub zamienne), 3. recepty i ustalenia technologiczne, 4. dzienniki budowy i ksiki obmiarów (oryginały), 5. wyniki pomiarów kontrolnych oraz bada i oznacze laboratoryjnych, zgodne z SST i ew. PZJ, 6. deklaracje zgodnoci lub certyfikaty zgodnoci wbudowanych materiałów zgodnie z SST i ew. PZJ, 7. opini technologiczn sporzdzon na podstawie wszystkich wyników bada i pomiarów załczonych do dokumentów odbioru, wykonanych zgodnie z SST i PZJ, 8. rysunki (dokumentacje) na wykonanie robót towarzyszcych (np. na przełoenie linii telefonicznej, energetycznej, gazowej, owietlenia itp.) oraz protokoły odbioru i przekazania tych robót włacicielom urzdze, 9. geodezyjn inwentaryzacj powykonawcz robót i sieci uzbrojenia terenu, 10. kopi mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej. W przypadku, gdy wg komisji, roboty pod wzgldem przygotowania dokumentacyjnego nie bd gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawc wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarzdzone przez komisj roboty poprawkowe lub uzupełniajce bd zestawione wg wzoru ustalonego przez Zamawiajcego. Termin wykonania robót poprawkowych i robót uzupełniajcych wyznaczy komisja Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót zwizanych z usuniciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny bdzie dokonany na podstawie oceny wizualnej obiektu z uwzgldnieniem zasad opisanych w punkcie 8.4 Odbiór ostateczny robót. 9. PODSTAWA PŁATNOCI 9.1. Ustalenia ogólne PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

21 Podstaw płatnoci jest cena jednostkowa skalkulowana przez Wykonawc za jednostk obmiarow ustalon dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstaw płatnoci jest warto (kwota) podana przez Wykonawc w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej bdzie uwzgldnia wszystkie czynnoci, wymagania i badania składajce si na jej wykonanie, okrelone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót bd obejmowa: - robocizn bezporedni wraz z towarzyszcymi kosztami, - warto zuytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, - warto pracy sprztu wraz z towarzyszcymi kosztami, - koszty porednie, zysk kalkulacyjny i ryzyko, - podatki obliczone zgodnie z obowizujcymi przepisami. Do cen jednostkowych nie naley wlicza podatku VAT Warunki umowy i wymagania ogólne D-M Koszt dostosowania si do wymaga warunków umowy i wymaga ogólnych zawartych w D-M obejmuje wszystkie warunki okrelone w ww. dokumentach, a nie wyszczególnione w kosztorysie Objazdy, przejazdy i organizacja ruchu Koszt wybudowania objazdów/przejazdów i organizacji ruchu obejmuje: (a) opracowanie oraz uzgodnienie z Inynierem/Kierownikiem projektu i odpowiednimi instytucjami projektu organizacji ruchu na czas trwania budowy, wraz z dostarczeniem kopii projektu Inynierowi/Kierownikowi projektu i wprowadzaniem dalszych zmian i uzgodnie wynikajcych z postpu robót, (b) ustawienie tymczasowego oznakowania i owietlenia zgodnie z wymaganiami bezpieczestwa ruchu, (c) opłaty/dzierawy terenu, (d) przygotowanie terenu, (e) konstrukcj tymczasowej nawierzchni, ramp, chodników, krawników, barier, oznakowa i drenau, (f) tymczasow przebudow urzdze obcych. Koszt utrzymania objazdów/przejazdów i organizacji ruchu obejmuje: (a) oczyszczanie, przestawienie, przykrycie i usunicie tymczasowych oznakowa pionowych, poziomych, barier i wiateł, (b) utrzymanie płynnoci ruchu publicznego. Koszt likwidacji objazdów/przejazdów i organizacji ruchu obejmuje: (a) usunicie wbudowanych materiałów i oznakowania, (b) doprowadzenie terenu do stanu pierwotnego. 10. przepisy zwizane 1. Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2010r. nr 243, poz z póniejszymi zmianami). 2. Zarzdzenie Ministra Infrastruktury z dnia 26 czerwca 2002r. w sprawie dziennika budowy, montau i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierajcego dane dotyczce bezpieczestwa pracy i ochrony zdrowia (Dz. U. z 2002r. Nr 108, poz. 953). 3. Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. z 2013r. poz. 260 z póniejszymi zmianami). PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

22 III. D Roboty ziemne. Wymagania ogólne 1. WSTP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) s wymagania dotyczce wykonania i odbioru liniowych robót ziemnych Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowizujc podstaw opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych. Zaleca si wykorzystanie OST przy zlecaniu robót na drogach wojewódzkich, powiatowych i gminnych. Niniejsza specyfikacja nie ma zastosowania do robót fundamentowych i zwizanych z wykonaniem instalacji Zakres robót objtych OST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót ziemnych w czasie budowy lub modernizacji dróg i obejmuj: a) wykonanie wykopów w gruntach nieskalistych, b) wykonanie wykopów w gruntach skalistych, c) budow nasypów drogowych, d) pozyskiwanie gruntu z ukopu lub dokopu Okrelenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu naturalnego lub z gruntu antropogenicznego spełniajca warunki statecznoci i odwodnienia Korpus drogowy - nasyp lub ta cz wykopu, która jest ograniczona koron drogi i skarpami rowów Wysoko nasypu lub głboko wykopu - rónica rzdnej terenu i rzdnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Nasyp niski - nasyp, którego wysoko jest mniejsza ni 1 m Nasyp redni - nasyp, którego wysoko jest zawarta w granicach od 1 do 3 m Nasyp wysoki - nasyp, którego wysoko przekracza 3 m Wykop płytki - wykop, którego głboko jest mniejsza ni 1 m Wykop redni - wykop, którego głboko jest zawarta w granicach od 1 do 3 m Wykop głboki - wykop, którego głboko przekracza 3 m Bagno - grunt organiczny nasycony wod, o małej nonoci, charakteryzujcy si znacznym i długotrwałym osiadaniem pod obcieniem Grunt nieskalisty - kady grunt rodzimy, nie okrelony w punkcie jako grunt skalisty Grunt skalisty - grunt rodzimy, lity lub spkany o nieprzesunitych blokach, którego próbki nie wykazuj zmian objtoci ani nie rozpadaj si pod działaniem wody destylowanej; maj wytrzymało na ciskanie R c ponad 0,2 MPa; wymaga uycia rodków wybuchowych albo narzdzi pneumatycznych lub hydraulicznych do odspojenia Ukop - miejsce pozyskania gruntu do wykonania nasypów, połoone w obrbie pasa robót drogowych Dokop - miejsce pozyskania gruntu do wykonania nasypów, połoone poza pasem robót drogowych Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac zwizanych z tras drogow Wskanik zagszczenia gruntu - wielko charakteryzujca stan zagszczenia gruntu, okrelona wg wzoru: PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

23 gdzie: r d - gsto objtociowa szkieletu zagszczonego gruntu, zgodnie z BN-77/ [9], (Mg/m 3 ), r ds - maksymalna gsto objtociowa szkieletu gruntowego przy wilgotnoci optymalnej, zgodnie z PN-B-04481:1988 [2], słuca do oceny zagszczenia gruntu w robotach ziemnych, (Mg/m 3 ) Wskanik rónoziarnistoci - wielko charakteryzujca zagszczalno gruntów niespoistych, okrelona wg wzoru: gdzie: d 60 - rednica oczek sita, przez które przechodzi 60% gruntu, (mm), d 10 - rednica oczek sita, przez które przechodzi 10% gruntu, (mm) Wskanik odkształcenia gruntu - wielko charakteryzujca stan zagszczenia gruntu, okrelona wg wzoru: gdzie: E 1 - moduł odkształcenia gruntu oznaczony w pierwszym obcieniu badanej warstwy zgodnie z PN-S-02205:1998 [4], E 2 - moduł odkształcenia gruntu oznaczony w powtórnym obcieniu badanej warstwy zgodnie z PN-S-02205:1998 [4] Geosyntetyk - materiał stosowany w budownictwie drogowym, wytwarzany z wysoko polimeryzowanych włókien syntetycznych, w tym tworzyw termoplastycznych polietylenowych, polipropylenowych i poliestrowych, charakteryzujcy si midzy innymi du wytrzymałoci oraz wodoprzepuszczalnoci, zgodny z PN-ISO10318:1993 [5], PN-EN-963:1999 [6]. Geosyntetyki obejmuj: geotkaniny, geowłókniny, geodzianiny, georuszty, geosiatki, geokompozyty, geomembrany, zgodnie z wytycznymi IBDiM [13] Pozostałe okrelenia podstawowe s zgodne z obowizujcymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY (GRUNTY) 2.1. Ogólne wymagania dotyczce materiałów Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania, podano w OST D- M Wymagania ogólne pkt Podział gruntów Podział gruntów pod wzgldem wysadzinowoci podaje tablica 1. Podział gruntów pod wzgldem przydatnoci do budowy nasypów podano w OST D pkt.2. Tablica 1. Podział gruntów pod wzgldem wysadzinowoci wg PN-S-02205:1998 [4] Grupy gruntów Lp. Wyszczególnienie Jednostki niewysadzinowe wtpliwe wysadzinowe właciwoci 1 Rodzaj gruntu rumosz niegliniasty wir pospółka piasek gruby piasek redni piasek drobny uel nierozpadowy piasek pylasty zwietrzelina gliniasta rumosz gliniasty wir gliniasty pospółka gliniasta mało wysadzinowe glina piaszczysta zwizła, glina zwizła, glina pylasta zwizła ił, ił piaszczysty, ił pylasty bardzo wysadzinowe piasek gliniasty PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

24 2 Zawarto czstek 0,075 mm 0,02 mm 3 Kapilarno bierna H kb 4 Wskanik piaskowy WP pył, pył piaszczysty glina piaszczysta, glina, glina pylasta ił warwowy % < 15 od 15 do 30 > 30 < 3 od 3 do 10 > 10 m < 1,0 ³ 1,0 > 1,0 > 35 od 25 do 35 < Zasady wykorzystania gruntów Grunty uzyskane przy wykonywaniu wykopów powinny by przez Wykonawc wykorzystane w maksymalnym stopniu do budowy nasypów. Grunty przydatne do budowy nasypów mog by wywiezione poza teren budowy tylko wówczas, gdy stanowi nadmiar objtoci robót ziemnych i za zezwoleniem Inyniera. Jeeli grunty przydatne, uzyskane przy wykonaniu wykopów, nie bdc nadmiarem objtoci robót ziemnych, zostały za zgod Inyniera wywiezione przez Wykonawc poza teren budowy z przeznaczeniem innym ni budowa nasypów lub wykonanie prac objtych kontraktem, Wykonawca jest zobowizany do dostarczenia równowanej objtoci gruntów przydatnych ze ródeł własnych, zaakceptowanych przez Inyniera. Grunty i materiały nieprzydatne do budowy nasypów, okrelone w OST D pkt 2.4, powinny by wywiezione przez Wykonawc na odkład. Zapewnienie terenów na odkład naley do obowizków Zamawiajcego, o ile nie okrelono tego inaczej w kontrakcie. Inynier moe nakaza pozostawienie na terenie budowy gruntów, których czasowa nieprzydatno wynika jedynie z powodu zamarznicia lub nadmiernej wilgotnoci Geosyntetyk Geosyntetyk powinien by materiałem odpornym na działanie wilgoci, rodowiska agresywnego chemicznie i biologicznie oraz temperatury. Powinien by to materiał bez rozdar, dziur i przerw cigłoci z dobr przyczepnoci do gruntu. Właciwoci stosowanych geosyntetyków powinny by zgodne z PN-EN-963:1999 [6] i dokumentacj projektow. Geosyntetyk powinien posiada aprobat techniczna wydan przez uprawnion jednostk. 3. SPRZT 3.1. Ogólne wymagania dotyczce sprztu Ogólne wymagania dotyczce sprztu podano w OST D-M Wymagania ogólne pkt Sprzt do robót ziemnych Wykonawca przystpujcy do wykonania robót ziemnych powinien wykaza si moliwoci korzystania z nastpujcego sprztu do: - odspajania i wydobywania gruntów (narzdzia mechaniczne, młoty pneumatyczne, zrywarki, koparki, ładowarki, wiertarki mechaniczne itp.), - jednoczesnego wydobywania i przemieszczania gruntów (spycharki, zgarniarki, równiarki, urzdzenia do hydromechanizacji itp.), - transportu mas ziemnych (samochody wywrotki, samochody skrzyniowe, tamocigi itp.), - sprztu zagszczajcego (walce, ubijaki, płyty wibracyjne itp.) Sprzt do przenoszenia i układania geosyntetyków Do przenoszenia i układania geosyntetyków Wykonawca powinien uywa odpowiedniego sprztu zalecanego przez producenta. Wykonawca nie powinien stosowa sprztu mogcego spowodowa uszkodzenie układanego materiału. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

25 4. TRANSPORT 4.1. Ogólne wymagania dotyczce transportu Ogólne wymagania dotyczce transportu podano w OST D-M Wymagania ogólne pkt Transport gruntów Wybór rodków transportowych oraz metod transportu powinien by dostosowany do rodzaju gruntu (materiału), jego objtoci, sposobu odspajania i załadunku oraz do odległoci transportu. Wydajno rodków transportowych powinna by ponadto dostosowana do wydajnoci sprztu stosowanego do urabiania i wbudowania gruntu (materiału). Zwikszenie odległoci transportu ponad wartoci zatwierdzone nie moe by podstaw roszcze Wykonawcy, dotyczcych dodatkowej zapłaty za transport, o ile zwikszone odległoci nie zostały wczeniej zaakceptowane na pimie przez Inyniera Transport i składowanie geosyntetyków Wykonawca powinien zadba, aby transport, przenoszenie, przechowywanie i zabezpieczanie geosyntetyków były wykonywane w sposób nie powodujcy mechanicznych lub chemicznych ich uszkodze. Geosyntetyki wraliwe na wiatło słoneczne powinny pozostawa zakryte w czasie od ich wyprodukowania do wbudowania. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Dokładno wykonania wykopów i nasypów Odchylenie osi korpusu ziemnego, w wykopie lub nasypie, od osi projektowanej nie powinny by wiksze ni ± 10 cm. Rónica w stosunku do projektowanych rzdnych robót ziemnych nie moe przekracza + 1 cm i -3 cm. Szeroko górnej powierzchni korpusu nie moe róni si od szerokoci projektowanej o wicej ni ± 10 cm, a krawdzie korony drogi nie powinny mie wyranych załama w planie. Pochylenie skarp nie powinno róni si od projektowanego o wicej ni 10% jego wartoci wyraonej tangensem kta. Maksymalne nierównoci na powierzchni skarp nie powinny przekracza ± 10 cm przy pomiarze łat 3-metrow, albo powinny by spełnione inne wymagania dotyczce nierównoci, wynikajce ze sposobu umocnienia powierzchni skarpy. W gruntach skalistych wymagania, dotyczce równoci powierzchni dna wykopu oraz pochylenia i równoci skarp, powinny by okrelone w dokumentacji projektowej i SST Odwodnienia pasa robót ziemnych Niezalenie od budowy urzdze, stanowicych elementy systemów odwadniajcych, ujtych w dokumentacji projektowej, Wykonawca powinien, o ile wymagaj tego warunki terenowe, wykona urzdzenia, które zapewni odprowadzenie wód gruntowych i opadowych poza obszar robót ziemnych tak, aby zabezpieczy grunty przed przewilgoceniem i nawodnieniem. Wykonawca ma obowizek takiego wykonywania wykopów i nasypów, aby powierzchniom gruntu nadawa w całym okresie trwania robót spadki, zapewniajce prawidłowe odwodnienie. Jeeli, wskutek zaniedbania Wykonawcy, grunty ulegn nawodnieniu, które spowoduje ich długotrwał nieprzydatno, Wykonawca ma obowizek usunicia tych gruntów i zastpienia ich gruntami przydatnymi na własny koszt bez jakichkolwiek dodatkowych opłat ze strony Zamawiajcego za te czynnoci, jak równie za dowieziony grunt. Odprowadzenie wód do istniejcych zbiorników naturalnych i urzdze odwadniajcych musi by poprzedzone uzgodnieniem z odpowiednimi instytucjami Odwodnienie wykopów Technologia wykonania wykopu musi umoliwia jego prawidłowe odwodnienie w całym okresie trwania robót ziemnych. Wykonanie wykopów powinno postpowa w kierunku podnoszenia si niwelety. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

26 W czasie robót ziemnych naley zachowa odpowiedni spadek podłuny i nada przekrojom poprzecznym spadki, umoliwiajce szybki odpływ wód z wykopu. O ile w dokumentacji projektowej nie zawarto innego wymagania, spadek poprzeczny nie powinien by mniejszy ni 4% w przypadku gruntów spoistych i nie mniejszy ni 2% w przypadku gruntów niespoistych. Naley uwzgldni ewentualny wpływ kolejnoci i sposobu odspajania gruntów oraz terminów wykonywania innych robót na spełnienie wymaga dotyczcych prawidłowego odwodnienia wykopu w czasie postpu robót ziemnych. ródła wody, odsłonite przy wykonywaniu wykopów, naley uj w rowy i /lub dreny. Wody opadowe i gruntowe naley odprowadzi poza teren pasa robót ziemnych Rowy Rowy boczne oraz rowy stokowe powinny by wykonane zgodnie z dokumentacj projektow i SST. Szeroko dna i głboko rowu nie mog róni si od wymiarów projektowanych o wicej ni ± 5 cm. Dokładno wykonania skarp rowów powinna by zgodna z okrelon dla skarp wykopów w OST D Układanie geosyntetyków Geosyntetyki naley układa łczc je na zakład zgodnie z dokumentacj projektow i SST. Jeeli dokumentacja projektowa i SST nie podaj inaczej, przylegajce do siebie arkusze lub pasy geosyntetyków naley układa z zakładem (i kotwieniem) zgodnie z instrukcj producenta lub decyzj projektanta. W przypadku uszkodzenia geosyntetyku, naley w uzgodnieniu z Inynierem, przykry to uszkodzenie pasami geosyntetyku na długoci i szerokoci wikszej o 90 cm od obszaru uszkodzonego. Warstwa gruntu, na której przewiduje si ułoenie geosyntetyku powinna by równa i bez ostrych wystpów, mogcych spowodowa uszkodzenie geosyntetyku w czasie układania lub pracy. Metoda układania powinna zapewni przyleganie geosyntetyku do warstwy, na której jest układana, na całej jej powierzchni. Geosyntetyków nie naley naciga lub powodowa ich zawieszenia na wzgórkach (garbach) lub nad dołami. Nie dopuszcza si ruchu maszyn budowlanych bezporednio na ułoonych geosyntetykach. Naley je przykry gruntem nasypowym niezwłocznie po ułoeniu. 6. KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli jakoci robót Ogólne zasady kontroli jakoci robót podano w OST D-M Wymagania ogólne pkt Badania i pomiary w czasie wykonywania robót ziemnych Sprawdzenie odwodnienia Sprawdzenie odwodnienia korpusu ziemnego polega na kontroli zgodnoci z wymaganiami specyfikacji okrelonymi w pkcie 5 oraz z dokumentacj projektow. Szczególn uwag naley zwróci na: - właciwe ujcie i odprowadzenie wód opadowych, - właciwe ujcie i odprowadzenie wysików wodnych Sprawdzenie jakoci wykonania robót Czynnoci wchodzce w zakres sprawdzenia jakoci wykonania robót okrelono w pkcie 6 OST D , D oraz D Badania do odbioru korpusu ziemnego Czstotliwo oraz zakres bada i pomiarów Czstotliwo oraz zakres bada i pomiarów do odbioru korpusu ziemnego podaje tablica 2. Tablica 2. Czstotliwo oraz zakres bada i pomiarów wykonanych robót ziemnych Lp. Badana cecha Minimalna czstotliwo bada i pomiarów 1 Pomiar szerokoci korpusu ziemnego Pomiar tam, szablonem, łat o długoci 3 PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

27 2 Pomiar szerokoci dna rowów 3 Pomiar rzdnych powierzchni korpusu ziemnego 4 Pomiar pochylenia skarp 5 Pomiar równoci powierzchni korpusu 6 Pomiar równoci skarp 7 Pomiar spadku podłunego powierzchni m i poziomic lub niwelatorem, w odstpach co 200 m na prostych, w punktach głównych łuku, co 100 m na łukach o R 100 m co 50 m na łukach o R < 100 m oraz w miejscach, które budz wtpliwoci Pomiar niwelatorem rzdnych w odstpach co 200 m oraz w punktach wtpliwych korpusu lub dna rowu 8 Badanie zagszczenia gruntu Wskanik zagszczenia okrela dla kadej ułoonej warstwy lecz nie rzadziej ni w trzech punktach na 1000 m 2 warstwy Szeroko korpusu ziemnego Szeroko korpusu ziemnego nie moe róni si od szerokoci projektowanej o wicej ni ± 10cm Szeroko dna rowów Szeroko dna rowów nie moe róni si od szerokoci projektowanej o wicej ni ± 5 cm Rzdne korony korpusu ziemnego Rzdne korony korpusu ziemnego nie mog róni si od rzdnych projektowanych o wicej ni -3 cm lub +1 cm Pochylenie skarp Pochylenie skarp nie moe róni si od pochylenia projektowanego o wicej ni 10% wartoci pochylenia wyraonego tangensem kta Równo korony korpusu Nierównoci powierzchni korpusu ziemnego mierzone łat 3-metrow, nie mog przekracza 3cm Równo skarp Nierównoci skarp, mierzone łat 3-metrow, nie mog przekracza ± 10 cm Spadek podłuny korony korpusu lub dna rowu Spadek podłuny powierzchni korpusu ziemnego lub dna rowu, sprawdzony przez pomiar niwelatorem rzdnych wysokociowych, nie moe dawa rónic, w stosunku do rzdnych projektowanych, wikszych ni -3 cm lub +1 cm Zagszczenie gruntu Wskanik zagszczenia gruntu okrelony zgodnie z BN-77/ [9] powinien by zgodny z załoonym dla odpowiedniej kategorii ruchu. W przypadku gruntów dla których nie mona okreli wskanika zagszczenia naley okreli wskanik odkształcenia I 0, zgodnie z norm PN-S-02205:1998 [4] Badania geosyntetyków Przed zastosowaniem geosyntetyków w robotach ziemnych, Wykonawca powinien przedstawi Inynierowi wiadectwa stwierdzajce, i zastosowany geosyntetyk odpowiada wymaganiom norm, aprobaty technicznej i zachowa swoje właciwoci w kontakcie z materiałami, które bdzie oddziela lub wzmacnia przez okres czasu nie krótszy od podanego w dokumentacji projektowej i SST Zasady postpowania z wadliwie wykonanymi robotami Wszystkie materiały nie spełniajce wymaga podanych w odpowiednich punktach specyfikacji, zostan odrzucone. Jeli materiały nie spełniajce wymaga zostan wbudowane lub zastosowane, to na polecenie Inyniera Wykonawca wymieni je na właciwe, na własny koszt. Wszystkie roboty, które wykazuj wiksze odchylenia cech od okrelonych w punktach 5 i 6 specyfikacji powinny by ponownie wykonane przez Wykonawc na jego koszt. Na pisemne wystpienie Wykonawcy, Inynier moe uzna wad za nie majc zasadniczego wpływu na cechy eksploatacyjne drogi i ustali zakres i wielko potrce za obnion jako. 7. OBMIAR ROBÓT PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

28 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Obmiar robót ziemnych Jednostka obmiarow jest m 3 (metr szecienny) wykonanych robót ziemnych. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty ziemne uznaje si za wykonane zgodnie z dokumentacj projektow, SST i wymaganiami Inyniera, jeeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOCI Ogólne ustalenia dotyczce podstawy płatnoci podano w OST D-M Wymagania ogólne pkt 9. Zakres czynnoci objtych cen jednostkow podano w OST D , D oraz D pkt PRZEPISY ZWIZANE Normy 1. PN-B-02480:1986 Grunty budowlane. Okrelenia. Symbole. Podział i opis gruntów 2. PN-B-04481:1988 Grunty budowlane. Badania próbek gruntów 3. PN-B-04493:1960 Grunty budowlane. Oznaczanie kapilarnoci biernej 4. PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania 5. PN-ISO10318:1993 Geotekstylia Terminologia 6. PN-EN-963:1999 Geotekstylia i wyroby pokrewne 7. BN-64/ Drogi samochodowe. Oznaczenie wskanika piaskowego 8. BN-64/ Drogi samochodowe. Oznaczenie modułu odkształcenia nawierzchni podatnych i podłoa przez obcienie płyt 9. BN-77/ Oznaczenie wskanika zagszczenia gruntu Inne dokumenty 1. Wykonanie i odbiór robót ziemnych dla dróg szybkiego ruchu, IBDiM, Warszawa Instrukcja bada podłoa gruntowego budowli drogowych i mostowych, GDDP,Warszawa Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa Wytyczne wzmacniania podłoa gruntowego w budownictwie drogowym, IBDiM, Warszawa PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

29 IV. D Rozbiórki elementów dróg, chodników, przepustów 1. WSTP 1.1.Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) s wymagania dotyczce wykonania i odbioru robót zwizanych z rozbiórk elementów dróg, ogrodze i przepustów Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowizujc podstaw opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca si wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objtych OST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z rozbiórk: - warstw nawierzchni, - krawników, obrzey i oporników, - cieków, - chodników, - ogrodze, - barier i porczy, - znaków drogowych, - przepustów: betonowych, elbetowych, kamiennych, ceglanych itp Okrelenia podstawowe Stosowane okrelenia podstawowe s zgodne z obowizujcymi, odpowiednimi polskimi normami oraz z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczce materiałów Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne pkt Rusztowania Rusztowania robocze przestawne przy rozbiórce przepustów mog by wykonane z drewna lub rur stalowych w postaci: - rusztowa kozłowych, wysokoci od 1,0 do 1,5 m, składajcych si z leni z bali (np. 12,5 x 12,5 cm), nóg z krawdziaków (np. 7,6 x 7,6 cm), ste (np. 3,2 x 12,5 cm) i pomostu z desek, - rusztowa drabinowych, składajcych si z drabin (np. długoci 6 m, szerokoci 52 cm), usztywnionych steniami z desek (np. 3,2 x 12,5 cm), na których szczeblach (np. 3,2 x 6,3 cm) układa si pomosty z desek, - przestawnych klatek rusztowaniowych z rur stalowych rednicy od 38 do 63,5 mm, o wymiarach klatek około 1,2 x 1,5 m lub płaskich klatek rusztowaniowych (np. z rur stalowych rednicy 108 mm i ktowników 45 x 45 x 5 mm i 70 x 70 x 7 mm), o wymiarach klatek około 1,1 x 1,5 m, - rusztowa z rur stalowych rednicy od 33,5 do 76,1 mm połczonych łcznikami w ramownice i kratownice. Rusztowanie naley wykona z materiałów odpowiadajcych nastpujcym normom: - drewno i tarcica wg PN-D [1], PN-D [2], PN-D [3] lub innej zaakceptowanej przez Inyniera, - gwodzie wg BN-87/ [8], - rury stalowe wg PN-H [4], PN-H [5] lub innej zaakceptowanej przez Inyniera, - ktowniki wg PN-H-93401[6], PN-H [7] lub innej zaakceptowanej przez Inyniera. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

30 3. SPRZT 3.1. Ogólne wymagania dotyczce sprztu Ogólne wymagania dotyczce sprztu podano w OST D-M Wymagania ogólne pkt Sprzt do rozbiórki Do wykonania robót zwizanych z rozbiórk elementów dróg, ogrodze i przepustów moe by wykorzystany sprzt podany poniej, lub inny zaakceptowany przez Inyniera: - spycharki, - ładowarki, - urawie samochodowe, - samochody ciarowe, - zrywarki, - młoty pneumatyczne, - piły mechaniczne, - frezarki nawierzchni, - koparki. 4. TRANSPORT 4.1. Ogólne wymagania dotyczce transportu Ogólne wymagania dotyczce transportu podano w OST D-M Wymagania ogólne pkt Transport materiałów z rozbiórki Materiał z rozbiórki mona przewozi dowolnym rodkiem transportu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Wykonanie robót rozbiórkowych Roboty rozbiórkowe elementów dróg, ogrodze i przepustów obejmuj usunicie z terenu budowy wszystkich elementów wymienionych w pkt 1.3, zgodnie z dokumentacj projektow, SST lub wskazanych przez Inyniera. Jeli dokumentacja projektowa nie zawiera dokumentacji inwentaryzacyjnej lub/i rozbiórkowej, Inynier moe poleci Wykonawcy sporzdzenie takiej dokumentacji, w której zostanie okrelony przewidziany odzysk materiałów. Roboty rozbiórkowe mona wykonywa mechanicznie lub rcznie w sposób okrelony w SST lub przez Inyniera. W przypadku usuwania warstw nawierzchni z zastosowaniem frezarek drogowych, naley spełni warunki okrelone w OST D Recykling. W przypadku robót rozbiórkowych przepustu naley dokona: - odkopania przepustu, - ew. ustawienia przenonych rusztowa przy przepustach wyszych od około 2 m, - rozbicia elementów, których nie przewiduje si odzyska, w sposób rczny lub mechaniczny z ew. przeciciem prtów zbrojeniowych i ich odgiciem, - demontau prefabrykowanych elementów przepustów (np. rur, elementów skrzynkowych, ramowych) z uprzednim oczyszczeniem spoin i czciowym usuniciu ław, wzgldnie ostronego rozebrania konstrukcji kamiennych, ceglanych, klinkierowych itp. przy załoeniu ponownego ich wykorzystania, - oczyszczenia rozebranych elementów, przewidzianych do powtórnego uycia (z zaprawy, kawałków betonu, izolacji itp.) i ich posortowania. Wszystkie elementy moliwe do powtórnego wykorzystania powinny by usuwane bez powodowania zbdnych uszkodze. O ile uzyskane elementy nie staj si własnoci Wykonawcy, powinien on przewie je na miejsce okrelone w SST lub wskazane przez Inyniera. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

31 Elementy i materiały, które zgodnie z SST staj si własnoci Wykonawcy, powinny by usunite z terenu budowy. Doły (wykopy) powstałe po rozbiórce elementów dróg, ogrodze i przepustów znajdujce si w miejscach, gdzie zgodnie z dokumentacj projektow bd wykonane wykopy drogowe, powinny by tymczasowo zabezpieczone. W szczególnoci naley zapobiec gromadzeniu si w nich wody opadowej. Doły w miejscach, gdzie nie przewiduje si wykonania wykopów drogowych naley wypełni, warstwami, odpowiednim gruntem do poziomu otaczajcego terenu i zagci zgodnie z wymaganiami okrelonymi w OST D Roboty ziemne. 6. KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli jakoci robót Ogólne zasady kontroli jakoci robót podano w OST D-M Wymagania ogólne pkt Kontrola jakoci robót rozbiórkowych Kontrola jakoci robót polega na wizualnej ocenie kompletnoci wykonanych robót rozbiórkowych oraz sprawdzeniu stopnia uszkodzenia elementów przewidzianych do powtórnego wykorzystania. Zagszczenie gruntu wypełniajcego ewentualne doły po usunitych elementach nawierzchni, ogrodze i przepustów powinno spełnia odpowiednie wymagania okrelone w OST D Roboty ziemne. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostk obmiarow robót zwizanych z rozbiórk elementów dróg i ogrodze jest: - dla nawierzchni i chodnika - m 2 (metr kwadratowy), - dla krawnika, opornika, obrzea, cieków prefabrykowanych, ogrodze, barier i porczy - m (metr), - dla znaków drogowych - szt. (sztuka), - dla przepustów i ich elementów a) betonowych, kamiennych, ceglanych - m 3 (metr szecienny), b) prefabrykowanych betonowych, elbetowych - m (metr). 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt PODSTAWA PŁATNOCI 9.1. Ogólne ustalenia dotyczce podstawy płatnoci Ogólne ustalenia dotyczce podstawy płatnoci podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania robót obejmuje: a) dla rozbiórki warstw nawierzchni: - wyznaczenie powierzchni przeznaczonej do rozbiórki, - rozkucie i zerwanie nawierzchni, - ew. przesortowanie materiału uzyskanego z rozbiórki, w celu ponownego jej uycia, z ułoeniem na poboczu, - załadunek i wywiezienie materiałów z rozbiórki, - wyrównanie podłoa i uporzdkowanie terenu rozbiórki; b) dla rozbiórki krawników, obrzey i oporników: PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

32 - odkopanie krawników, obrzey i oporników wraz z wyjciem i oczyszczeniem, - zerwanie podsypki cementowo-piaskowej i ew. ław, - załadunek i wywiezienie materiału z rozbiórki, - wyrównanie podłoa i uporzdkowanie terenu rozbiórki; c) dla rozbiórki cieku: - odsłonicie cieku, - rczne wyjcie elementów ciekowych wraz z oczyszczeniem, - ew. przesortowanie materiału uzyskanego z rozbiórki, w celu ponownego jego uycia, z ułoeniem na poboczu, - zerwanie podsypki cementowo-piaskowej, - uzupełnienie i wyrównanie podłoa, - załadunek i wywóz materiałów z rozbiórki, - uporzdkowanie terenu rozbiórki; d) dla rozbiórki chodników: - rczne wyjcie płyt chodnikowych, lub rozkucie i zerwanie innych materiałów chodnikowych, - ew. przesortowanie materiału uzyskanego z rozbiórki w celu ponownego jego uycia, z ułoeniem na poboczu, - zerwanie podsypki cementowo-piaskowej, - załadunek i wywiezienie materiałów z rozbiórki, - wyrównanie podłoa i uporzdkowanie terenu rozbiórki; e) dla rozbiórki ogrodze: - demonta elementów ogrodzenia, - odkopanie i wydobycie słupków wraz z fundamentem, - zasypanie dołów po słupkach z zagszczeniem do uzyskania Is ³ 1,00 wg BN-77/ [9], - ew. przesortowanie materiału uzyskanego z rozbiórki, w celu ponownego jego uycia, z ułoeniem w stosy na poboczu, - załadunek i wywiezienie materiałów z rozbiórki, - uporzdkowanie terenu rozbiórki; f) dla rozbiórki barier i porczy: - demonta elementów bariery lub porczy, - odkopanie i wydobycie słupków wraz z fundamentem, - zasypanie dołów po słupkach wraz z zagszczeniem do uzyskania Is ³ 1,00 wg BN-77/ [9], - załadunek i wywiezienie materiałów z rozbiórki, - uporzdkowanie terenu rozbiórki; g) dla rozbiórki znaków drogowych: - demonta tablic znaków drogowych ze słupków, - odkopanie i wydobycie słupków, - zasypanie dołów po słupkach wraz z zagszczeniem do uzyskania Is ³ 1,00 wg BN-77/ [9], - załadunek i wywiezienie materiałów z rozbiórki, - uporzdkowanie terenu rozbiórki; h) dla rozbiórki przepustu: - odkopanie przepustu, fundamentów, ław, umocnie itp., - ew. ustawienie rusztowa i ich póniejsze rozebranie, - rozebranie elementów przepustu, - sortowanie i pryzmowanie odzyskanych materiałów, - załadunek i wywiezienie materiałów z rozbiórki, - zasypanie dołów (wykopów) gruntem z zagszczeniem do uzyskania Is ³ 1,00 wg BN-77/ [9], - uporzdkowanie terenu rozbiórki. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

33 10. PRZEPISY ZWIZANE Normy 1. PN-D Surowiec drzewny. Drewno tartaczne iglaste. 2. PN-D Tarcica iglasta ogólnego przeznaczenia 3. PN-D Tarcica liciasta ogólnego przeznaczenia 4. PN-H Rury stalowe bez szwu walcowane na gorco ogólnego stosowania 5. PN-H Rury stalowe bez szwu cignione i walcowane na zimno ogólnego przeznaczenia 6. PN-H Stal walcowana. Ktowniki równoramienne 7. PN-H Ktowniki nierównoramienne stalowe walcowane na gorco 8. BN-87/ Gwodzie budowlane. Gwodzie z trzpieniem gładkim, okrgłym i kwadratowym 9. BN-77/ Oznaczenie wskanika zagszczenia gruntu. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

34 V. D Podbudowa z kruszyw. Wymagania ogólne 1. WSTP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) s wymagania ogólne dotyczce wykonania i odbioru robót zwizanych z wykonywaniem podbudowy z kruszyw stabilizowanych mechanicznie Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowizujc podstaw opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca si wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objtych OST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z wykonywaniem podbudów z kruszyw stabilizowanych mechanicznie wg PN-S [21] i obejmuj OST: D Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie, D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, D Podbudowa z ula wielkopiecowego stabilizowanego mechanicznie. Podbudow z kruszyw stabilizowanych mechanicznie wykonuje si, zgodnie z ustaleniami podanymi w dokumentacji projektowej, jako podbudow pomocnicz i podbudow zasadnicz wg Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych [31] Okrelenia podstawowe Stabilizacja mechaniczna - proces technologiczny, polegajcy na odpowiednim zagszczeniu w optymalnej wilgotnoci kruszywa o właciwie dobranym uziarnieniu Pozostałe okrelenia podstawowe s zgodne z obowizujcymi, odpowiednimi polskimi normami oraz z definicjami podanymi w OST D-M Wymagania ogólne pkt 1.4 oraz w OST dotyczcych poszczególnych rodzajów podbudów z kruszyw stabilizowanych mechanicznie: D Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie, D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, D Podbudowa z ula wielkopiecowego stabilizowanego mechanicznie Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczce materiałów Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania, podano w OST D- M Wymagania ogólne pkt Rodzaje materiałów Materiały stosowane do wykonania podbudów z kruszyw stabilizowanych mechanicznie podano w OST dotyczcych poszczególnych rodzajów podbudów: D Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie, D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, D Podbudowa z ula wielkopiecowego stabilizowanego mechanicznie Wymagania dla materiałów Uziarnienie kruszywa Krzywa uziarnienia kruszywa, okrelona według PN-B [3] powinna lee midzy krzywymi granicznymi pól dobrego uziarnienia podanymi na rysunku 1. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

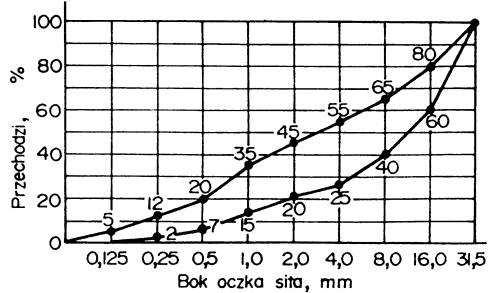

35 Rysunek 1. Pole dobrego uziarnienia kruszyw przeznaczonych na podbudowy wykonywane metod stabilizacji mechanicznej 1-2 kruszywo na podbudow zasadnicz (górn warstw) lub podbudow jednowarstwow 1-3 kruszywo na podbudow pomocnicz (doln warstw) Krzywa uziarnienia kruszywa powinna by cigła i nie moe przebiega od dolnej krzywej granicznej uziarnienia do górnej krzywej granicznej uziarnienia na ssiednich sitach. Wymiar najwikszego ziarna kruszywa nie moe przekracza 2/3 gruboci warstwy układanej jednorazowo Właciwoci kruszywa Kruszywa powinny spełnia wymagania okrelone w tablicy 1. Tablica 1. Wymagania Lp. Wyszczególnienie Kruszywa Kruszywa uel Badania naturalne łamane właciwoci Podbudowa według zasadnicznicznicznicznicza pomoc- zasad- pomoc- zasad- pomocnicza 1 Zawarto ziarn mniejszych ni 0,075 mm, % (m/m) 2 Zawarto nadziarna, % (m/m), nie wicej ni 3 Zawarto ziarn nieforemnych %(m/m), nie wicej ni 4 Zawarto zanieczyszcze organicznych, %(m/m), nie wicej ni 5 Wskanik piaskowy po picio-krotnym zagszczeniu metod I lub II wg PN-B , % 6 cieralno w bbnie Los Angeles od 2 od od 2 od od 2 od PN-B do 10 2 do 10 2 do [3] do 12 do 12 do PN-B [3] PN-B [4] PN-B [1] od 30 do od 30 do od 30 do od 30 do BN-64/ [26] PN-B [12] PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

36 a) cieralno całkowita po pełnej liczbie obrotów, nie wicej ni b) cieralno czciowa po 1/5 pełnej liczby obrotów, nie wicej ni 7 Nasikliwo, %(m/m), nie wicej ni 8 Mrozoodporno, ubytek masy po 25 cyklach zamraania, %(m/m), nie wicej ni 9 Rozpad krzemianowy i elazawy łcznie, % (m/m), nie wicej ni 10 Zawarto zwizków siarki w przeliczeniu na SO 3, %(m/m), nie wicej ni 11 Wskanik nonoci w no mieszanki kruszywa, %, nie mniejszy ni: a) przy zagszczeniu I S ³ 1,00 b) przy zagszczeniu I S ³ 1,03 2, PN-B [6] PN-B [7] PN-B [10] PN-B [11] PN-B [9] PN-S [21] Materiał na warstw odsczajc Na warstw odsczajc stosuje si: - wir i mieszank wg PN-B [14], - piasek wg PN-B [16] Materiał na warstw odcinajc Na warstw odcinajc stosuje si: - piasek wg PN-B [16], - miał wg PN-B [15], - geowłóknin o masie powierzchniowej powyej 200 g/m wg aprobaty technicznej Materiały do ulepszania właciwoci kruszyw Do ulepszania właciwoci kruszyw stosuje si: - cement portlandzki wg PN-B [17], - wapno wg PN-B [19], - popioły lotne wg PN-S [23], - uel granulowany wg PN-B [18]. Dopuszcza si stosowanie innych spoiw pod warunkiem uzyskania równorzdnych efektów ulepszania kruszywa i po zaakceptowaniu przez Inyniera. Rodzaj i ilo dodatku ulepszajcego naley przyjmowa zgodnie z PN-S [21] Woda Naley stosowa wod wg PN-B [20]. 3. SPRZT 3.1. Ogólne wymagania dotyczce sprztu Ogólne wymagania dotyczce sprztu podano w OST D-M Wymagania ogólne pkt Sprzt do wykonania robót Wykonawca przystpujcy do wykonania podbudowy z kruszyw stabilizowanych mechanicznie powinien wykaza si moliwoci korzystania z nastpujcego sprztu: PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

37 a) mieszarek do wytwarzania mieszanki, wyposaonych w urzdzenia dozujce wod. Mieszarki powinny zapewni wytworzenie jednorodnej mieszanki o wilgotnoci optymalnej, b) równiarek albo układarek do rozkładania mieszanki, c) walców ogumionych i stalowych wibracyjnych lub statycznych do zagszczania. W miejscach trudno dostpnych powinny by stosowane zagszczarki płytowe, ubijaki mechaniczne lub małe walce wibracyjne. 4. TRANSPORT 4.1. Ogólne wymagania dotyczce transportu Ogólne wymagania dotyczce transportu podano w OST D-M Wymagania ogólne pkt Transport materiałów Kruszywa mona przewozi dowolnymi rodkami transportu w warunkach zabezpieczajcych je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem. Transport cementu powinien odbywa si zgodnie z BN-88/ [24]. Transport pozostałych materiałów powinien odbywa si zgodnie z wymaganiami norm przedmiotowych. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Przygotowanie podłoa Podłoe pod podbudow powinno spełnia wymagania okrelone w OST D Koryto wraz z profilowaniem i zagszczeniem podłoa i OST D Roboty ziemne. Podbudowa powinna by ułoona na podłou zapewniajcym nieprzenikanie drobnych czstek gruntu do podbudowy. Warunek nieprzenikania naley sprawdzi wzorem: 5 (1) w którym: D 15 - wymiar boku oczka sita, przez które przechodzi 15% ziarn warstwy podbudowy lub warstwy odsczajcej, w milimetrach, d 85 - wymiar boku oczka sita, przez które przechodzi 85% ziarn gruntu podłoa, w milimetrach. Jeeli warunek (1) nie moe by spełniony, naley na podłou ułoy warstw odcinajc lub odpowiednio dobran geowłóknin. Ochronne właciwoci geowłókniny, przeciw przenikaniu drobnych czstek gruntu, wyznacza si z warunku: 1,2 (2) w którym: d 50 - wymiar boku oczka sita, przez które przechodzi 50 % ziarn gruntu podłoa, w milimetrach, O 90 - umowna rednica porów geowłókniny odpowiadajca wymiarom frakcji gruntu zatrzymujca si na geowłókninie w iloci 90% (m/m); warto parametru 0 90 powinna by podawana przez producenta geowłókniny. Paliki lub szpilki do prawidłowego ukształtowania podbudowy powinny by wczeniej przygotowane. Paliki lub szpilki powinny by ustawione w osi drogi i w rzdach równoległych do osi drogi, lub w inny sposób zaakceptowany przez Inyniera. Rozmieszczenie palików lub szpilek powinno umoliwia nacignicie sznurków lub linek do wytyczenia robót w odstpach nie wikszych ni co 10 m. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

38 5.3. Wytwarzanie mieszanki kruszywa Mieszank kruszywa o cile okrelonym uziarnieniu i wilgotnoci optymalnej naley wytwarza w mieszarkach gwarantujcych otrzymanie jednorodnej mieszanki. Ze wzgldu na konieczno zapewnienia jednorodnoci nie dopuszcza si wytwarzania mieszanki przez mieszanie poszczególnych frakcji na drodze. Mieszanka po wyprodukowaniu powinna by od razu transportowana na miejsce wbudowania w taki sposób, aby nie uległa rozsegregowaniu i wysychaniu Wbudowywanie i zagszczanie mieszanki Mieszanka kruszywa powinna by rozkładana w warstwie o jednakowej gruboci, takiej, aby jej ostateczna grubo po zagszczeniu była równa gruboci projektowanej. Grubo pojedynczo układanej warstwy nie moe przekracza 20 cm po zagszczeniu. Warstwa podbudowy powinna by rozłoona w sposób zapewniajcy osignicie wymaganych spadków i rzdnych wysokociowych. Jeeli podbudowa składa si z wicej ni jednej warstwy kruszywa, to kada warstwa powinna by wyprofilowana i zagszczona z zachowaniem wymaganych spadków i rzdnych wysokociowych. Rozpoczcie budowy kadej nastpnej warstwy moe nastpi po odbiorze poprzedniej warstwy przez Inyniera. Wilgotno mieszanki kruszywa podczas zagszczania powinna odpowiada wilgotnoci optymalnej, okrelonej według próby Proctora, zgodnie z PN-B [1] (metoda II). Materiał nadmiernie nawilgocony, powinien zosta osuszony przez mieszanie i napowietrzanie. Jeeli wilgotno mieszanki kruszywa jest nisza od optymalnej o 20% jej wartoci, mieszanka powinna by zwilona okrelon iloci wody i równomiernie wymieszana. W przypadku, gdy wilgotno mieszanki kruszywa jest wysza od optymalnej o 10% jej wartoci, mieszank naley osuszy. Wskanik zagszczenia podbudowy wg BN-77/ [29] powinien odpowiada przyjtemu poziomowi wskanika nonoci podbudowy wg tablicy 1, lp Odcinek próbny Jeeli w SST przewidziano konieczno wykonania odcinka próbnego, to co najmniej na 3 dni przed rozpoczciem robót, Wykonawca powinien wykona odcinek próbny w celu: - stwierdzenia czy sprzt budowlany do mieszania, rozkładania i zagszczania kruszywa jest właciwy, - okrelenia gruboci warstwy materiału w stanie lunym, koniecznej do uzyskania wymaganej gruboci warstwy po zagszczeniu, - okrelenia liczby przej sprztu zagszczajcego, potrzebnej do uzyskania wymaganego wskanika zagszczenia. Na odcinku próbnym Wykonawca powinien uy takich materiałów oraz sprztu do mieszania, rozkładania i zagszczania, jakie bd stosowane do wykonywania podbudowy. Powierzchnia odcinka próbnego powinna wynosi od 400 do 800 m 2. Odcinek próbny powinien by zlokalizowany w miejscu wskazanym przez Inyniera. Wykonawca moe przystpi do wykonywania podbudowy po zaakceptowaniu odcinka próbnego przez Inyniera Utrzymanie podbudowy Podbudowa po wykonaniu, a przed ułoeniem nastpnej warstwy, powinna by utrzymywana w dobrym stanie. Jeeli Wykonawca bdzie wykorzystywał, za zgod Inyniera, gotow podbudow do ruchu budowlanego, to jest obowizany naprawi wszelkie uszkodzenia podbudowy, spowodowane przez ten ruch. Koszt napraw wynikłych z niewłaciwego utrzymania podbudowy obcia Wykonawc robót. 6. KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli jakoci robót Ogólne zasady kontroli jakoci robót podano w OST D-M Wymagania ogólne pkt Badania przed przystpieniem do robót PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

39 Przed przystpieniem do robót Wykonawca powinien wykona badania kruszyw przeznaczonych do wykonania robót i przedstawi wyniki tych bada Inynierowi w celu akceptacji materiałów. Badania te powinny obejmowa wszystkie właciwoci okrelone w pkt 2.3 niniejszej OST Badania w czasie robót Czstotliwo oraz zakres bada i pomiarów Czstotliwo oraz zakres bada podano w tablicy 2. Tablica 2. Czstotliwo ora zakres bada przy budowie podbudowy z kruszyw stabilizowanych mechanicznie Czstotliwo bada Lp. Wyszczególnienie bada Minimalna liczba bada na dziennej działce roboczej Maksymalna powierzchnia podbudowy przy-padajca na jedno badanie (m 2 ) 1 Uziarnienie mieszanki 2 Wilgotno mieszanki Zagszczenie warstwy 10 próbek na m 2 4 Badanie właciwoci kruszywa wg tab. 1, pkt dla kadej partii kruszywa i przy kadej zmianie kruszywa Uziarnienie mieszanki Uziarnienie mieszanki powinno by zgodne z wymaganiami podanymi w pkt 2.3. Próbki naley pobiera w sposób losowy, z rozłoonej warstwy, przed jej zagszczeniem. Wyniki bada powinny by na bieco przekazywane Inynierowi Wilgotno mieszanki Wilgotno mieszanki powinna odpowiada wilgotnoci optymalnej, okrelonej według próby Proctora, zgodnie z PN-B [1] (metoda II), z tolerancj +10% -20%. Wilgotno naley okreli według PN-B [5] Zagszczenie podbudowy Zagszczenie kadej warstwy powinno odbywa si a do osignicia wymaganego wskanika zagszczenia. Zagszczenie podbudowy naley sprawdza według BN-77/ [30]. W przypadku, gdy przeprowadzenie badania jest niemoliwe ze wzgldu na gruboziarniste kruszywo, kontrol zagszczenia naley oprze na metodzie obcie płytowych, wg BN-64/ [27] i nie rzadziej ni raz na 5000 m 2, lub według zalece Inyniera. Zagszczenie podbudowy stabilizowanej mechanicznie naley uzna za prawidłowe, gdy stosunek wtórnego modułu E 2 do pierwotnego modułu odkształcenia E 1 jest nie wikszy od 2,2 dla kadej warstwy konstrukcyjnej podbudowy. 2, Właciwoci kruszywa Badania kruszywa powinny obejmowa ocen wszystkich właciwoci okrelonych w pkt Próbki do bada pełnych powinny by pobierane przez Wykonawc w sposób losowy w obecnoci Inyniera Wymagania dotyczce cech geometrycznych podbudowy Czstotliwo oraz zakres pomiarów Czstotliwo oraz zakres pomiarów dotyczcych cech geometrycznych podbudowy podano w tablicy 3. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

40 Tablica 3. Czstotliwo oraz zakres pomiarów wykonanej podbudowy z kruszywa stabilizowanego mechanicznie Lp. Wyszczególnienie bada i Minimalna czstotliwo pomiarów pomiarów 1 Szeroko podbudowy 10 razy na 1 km 2 Równo podłuna w sposób cigły planografem albo co 20 m łat na kadym pasie ruchu 3 Równo poprzeczna 10 razy na 1 km 4 Spadki poprzeczne* ) 10 razy na 1 km 5 Rzdne wysokociowe co 100 m 6 Ukształtowanie osi w planie* ) co 100 m 7 Grubo podbudowy Podczas budowy: w 3 punktach na kadej działce roboczej, lecz nie rzadziej ni raz na 400 m 2 Przed odbiorem: w 3 punktach, lecz nie rzadziej ni raz na 2000 m 2 8 Nono podbudowy: - moduł odkształcenia - ugicie spryste co najmniej w dwóch przekrojach na kade 1000 m co najmniej w 20 punktach na kade 1000 m *) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie naley wykona w punktach głównych łuków poziomych Szeroko podbudowy Szeroko podbudowy nie moe róni si od szerokoci projektowanej o wicej ni +10 cm, -5 cm. Na jezdniach bez krawników szeroko podbudowy powinna by wiksza od szerokoci warstwy wyej lecej o co najmniej 25 cm lub o warto wskazan w dokumentacji projektowej Równo podbudowy Nierównoci podłune podbudowy naley mierzy 4-metrow łat lub planografem, zgodnie z BN-68/ [28]. Nierównoci poprzeczne podbudowy naley mierzy 4-metrow łat. Nierównoci podbudowy nie mog przekracza: - 10 mm dla podbudowy zasadniczej, - 20 mm dla podbudowy pomocniczej Spadki poprzeczne podbudowy Spadki poprzeczne podbudowy na prostych i łukach powinny by zgodne z dokumentacj projektow, z tolerancj ± 0,5 % Rzdne wysokociowe podbudowy Rónice pomidzy rzdnymi wysokociowymi podbudowy i rzdnymi projektowanymi nie powinny przekracza + 1 cm, -2 cm Ukształtowanie osi podbudowy i ulepszonego podłoa O podbudowy w planie nie moe by przesunita w stosunku do osi projektowanej o wicej ni ± 5 cm Grubo podbudowy i ulepszonego podłoa Grubo podbudowy nie moe si róni od gruboci projektowanej o wicej ni: - dla podbudowy zasadniczej ± 10%, - dla podbudowy pomocniczej +10%, -15% Nono podbudowy - moduł odkształcenia wg BN-64/ [27] powinien by zgodny z podanym w tablicy 4, - ugicie spryste wg BN-70/ [29] powinno by zgodne z podanym w tablicy 4. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

41 Tablica 4. Cechy podbudowy Podbudowa z kruszywa o wskaniku w no nie mniejszym Przebudowa ul. Polnej, ul. Włosiankarskiej, ul. Zielonej oraz ul. Parkowej w Biłgoraju Wskanik zagszczenia I S nie mniejszy ni Wymagane cechy podbudowy Maksymalne Minimalny moduł odkształ-cenia ugicie spryste mierzony płyt o rednicy 30 cm, pod kołem, mm MPa ni, % 40 kn 50 kn od pierwszego obcienia E ,0 1,40 1, ,0 1,25 1, ,03 1,10 1, od drugiego obcienia E Zasady postpowania z wadliwie wykonanymi odcinkami podbudowy Niewłaciwe cechy geometryczne podbudowy Wszystkie powierzchnie podbudowy, które wykazuj wiksze odchylenia od okrelonych w punkcie 6.4 powinny by naprawione przez spulchnienie lub zerwanie do głbokoci co najmniej 10 cm, wyrównane i powtórnie zagszczone. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne. Jeeli szeroko podbudowy jest mniejsza od szerokoci projektowanej o wicej ni 5 cm i nie zapewnia podparcia warstwom wyej lecym, to Wykonawca powinien na własny koszt poszerzy podbudow przez spulchnienie warstwy na pełn grubo do połowy szerokoci pasa ruchu, dołoenie materiału i powtórne zagszczenie Niewłaciwa grubo podbudowy Na wszystkich powierzchniach wadliwych pod wzgldem gruboci, Wykonawca wykona napraw podbudowy. Powierzchnie powinny by naprawione przez spulchnienie lub wybranie warstwy na odpowiedni głboko, zgodnie z decyzj Inyniera, uzupełnione nowym materiałem o odpowiednich właciwociach, wyrównane i ponownie zagszczone. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastpi ponowny pomiar i ocena gruboci warstwy, według wyej podanych zasad, na koszt Wykonawcy Niewłaciwa nono podbudowy Jeeli nono podbudowy bdzie mniejsza od wymaganej, to Wykonawca wykona wszelkie roboty niezbdne do zapewnienia wymaganej nonoci, zalecone przez Inyniera. Koszty tych dodatkowych robót poniesie Wykonawca podbudowy tylko wtedy, gdy zanienie nonoci podbudowy wynikło z niewłaciwego wykonania robót przez Wykonawc podbudowy. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostk obmiarow jest m 2 (metr kwadratowy) podbudowy z kruszywa stabilizowanego mechanicznie. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty uznaje si za zgodne z dokumentacj projektow, SST i wymaganiami Inyniera, jeeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOCI 9.1. Ogólne ustalenia dotyczce podstawy płatnoci PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

42 Ogólne ustalenia dotyczce podstawy płatnoci podano w OST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Zakres czynnoci objtych cen jednostkow 1 m 2 podbudowy z kruszywa stabilizowanego mechanicznie, podano w OST: D Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie, D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, D Podbudowa z ula wielkopiecowego stabilizowanego mechanicznie. 10. PRZEPISY ZWIZANE Normy 1. PN-B Grunty budowlane. Badania próbek gruntu 2. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartoci zanieczyszcze obcych 3. PN-B Kruszywa mineralne. Badania. Oznaczanie składu ziarnowego 4. PN-B Kruszywa mineralne. Badania. Oznaczanie kształtu ziarn 5. PN-B Kruszywa mineralne. Badania. Oznaczanie wilgotnoci 6. PN-B Kruszywa mineralne. Badania. Oznaczanie nasikliwoci 7. PN-B Kruszywa mineralne. Badania. Oznaczanie mrozoodpornoci metod bezporedni 8. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartoci zanieczyszcze organicznych 9. PN-B Kruszywa mineralne. Badania. Oznaczanie zawartoci siarki metod bromow 10. PN-B Kruszywa mineralne. Badania. Oznaczanie rozpadu krzemianowego 11. PN-B Kruszywa mineralne. Badania. Oznaczanie rozpadu elazawego 12. PN-B Kruszywa mineralne. Badania. Oznaczanie cieralnoci w bbnie Los Angeles 13. PN-B uel wielkopiecowy kawałkowy. Kruszywo budowlane i drogowe. Badania techniczne 14. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. wir i mieszanka 15. PN-B Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych 16. PN-B Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek 17. PN-B Cement. Cement powszechnego uytku. Skład, wymagania i ocena zgodnoci 18. PN-B Kruszywo do betonu lekkiego 19. PN-B Wapno 20. PN-B Materiały budowlane. Woda do betonu i zapraw 21. PN-S Drogi samochodowe. Podbudowy z kruszyw stabilizowanych mechanicznie 22. PN-S Konstrukcje drogowe. Podbudowa i nawierzchnia z tłucznia kamiennego 23. PN-S Popioły lotne 24. BN-88/ Cement. Transport i przechowywanie 25. BN-84/ Kruszywo mineralne. Kruszywo kamienne łamane do nawierzchni drogowych 26. BN-64/ Drogi samochodowe. Oznaczanie wskanika piaskowego 27. BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoa przez obcienie płyt PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

43 28. BN-68/ Drogi samochodowe. Pomiar równoci nawierzchni planografem i łat 29. BN-70/ Drogi samochodowe. Pomiar ugi podatnych ugiciomierzem belkowym 30. BN-77/ Oznaczanie wskanika zagszczenia gruntu Inne dokumenty 31. Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM - Warszawa PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

44 Przebudowa ul. Polnej, ul. Włosiankarskiej, ul. Zielonej oraz ul. Parkowej w Biłgoraju VI. D Podbudowa z chudego betonu 1. WSTP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) s wymagania dotyczce wykonania i odbioru robót zwizanych z wykonywaniem podbudowy z chudego betonu Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowizujc podstaw opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych. Zaleca si wykorzystanie OST przy zlecaniu robót na drogach wojewódzkich, powiatowych i gminnych Zakres robót objtych OST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z wykonywaniem podbudowy z chudego betonu. Podbudowa z chudego betonu moe by wykonywana dla dróg o kategorii ruchu od KR1 do KR6 wg Katalogu typowych konstrukcji nawierzchni sztywnych, IBDiM r. [25]. W przypadku wykonywania nawierzchni betonowej, podbudow z chudego betonu zaleca si dla dróg o kategorii ruchu od KR3 do KR6 w zalenoci od rodzaju gruntu w podłou. Tablica 1. Klasyfikacja ruchu ze wzgldu na liczb osi obliczeniowych Kategoria ruchu Liczba osi obliczeniowych na dob na pas obliczeniowy obcienie osi 100 kn obcienie osi 115 kn KR KR2 od 13 do 70 od 8 do 40 KR3 od 71 do 335 od 41 do 192 KR4 od 336 do 1000 od 193 do 572 KR5 od 1001 do 2000 od 573 do 1144 KR i wicej 1) 1145 i wicej 1) 1) Obliczenia konstrukcji wykonano dla 4000 osi 100 kn lub 2280 osi 115 kn Podbudow z chudego betonu wykonuje si, zgodnie z ustaleniami podanymi w dokumentacji projektowej, jako: podbudow pomocnicz, podbudow zasadnicz Okrelenia podstawowe Podbudowa z chudego betonu - jedna lub dwie warstwy zagszczonej mieszanki betonowej, która po osigniciu wytrzymałoci na ciskanie nie mniejszej ni 6 MPa i nie wikszej ni 9 MPa, stanowi fragment nonej czci nawierzchni drogowej Chudy beton - materiał budowlany powstały przez wymieszanie mieszanki kruszyw z cementem w iloci od 5% do 7% w stosunku do kruszywa lecz nie przekraczajcej 130 kg/m 3 oraz optymaln iloci wody, który po zakoczeniu procesu wizania osiga wytrzymało na ciskanie R 28 w granicach od 6 do 9 MPa Pozostałe okrelenia podstawowe s zgodne z obowizujcymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w OST D-M Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczce materiałów PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

45 Przebudowa ul. Polnej, ul. Włosiankarskiej, ul. Zielonej oraz ul. Parkowej w Biłgoraju Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania podano w OST D- M Wymagania ogólne pkt Cement Naley stosowa cementy powszechnego uytku: portlandzki CEM I klasy 32,5 N, cement portlandzki wieloskładnikowy CEM II klasy 32,5 N, cement hutniczy CEM III klasy 32,5 N, cement pucolanowy CEM IV klasy 32,5 N według PN-EN 197-1:2002 [5]. Wymagania dla cementu zestawiono w tablicy 2. Tablica 2. Wymagania dla cementu do chudego betonu Lp. Właciwoci Klasa cementu 32,5 1 Wytrzymało na ciskanie (MPa), po 7 dniach, nie 16 mniej ni: 2 Wytrzymało na ciskanie (MPa), po 28 dniach, nie 32,5 mniej ni: 3 Pocztek czasu wizania, min, nie wczeniej ni: 75 4 Stało objtoci, mm, nie wicej ni: 10 Przechowywanie cementu powinno si odbywa zgodnie z BN-88/ [22] Kruszywo Do wykonania mieszanki chudego betonu naley stosowa: wir i mieszank wg PN-B-11111:1996 [14], piasek wg PN-B-11113:1996 [16], kruszywo łamane wg PN-B-11112:1996 [15] i WT/MK-CZDP84 [26], kruszywo ulowe z ula wielkopiecowego kawałkowego wg PN-B-23004: 1988 [17], kruszywo z recyklingu betonu o ziarnach wikszych ni 4 mm. Kruszywo powinno spełnia wymagania okrelone w normie PN-S-96013:1997 [20]. Kruszywo ulowe powinno by całkowicie odporne na rozpad krzemianowy według PN-B :1980 [12] i elazawy według PN-B :1978 [13] Woda Do wytwarzania mieszanki betonowej jak i do pielgnacji wykonanej podbudowy naley stosowa wod odpowiadajc wymaganiom normy PN-B-32250:1988 [18]. Bez bada laboratoryjnych mona stosowa wodocigow wod pitn Materiały do pielgnacji podbudowy z chudego betonu Do pielgnacji podbudowy z chudego betonu mog by stosowane: preparaty pielgnacyjne posiadajce aprobat techniczn, folie z tworzyw sztucznych, włókniny według PN-P-01715:1985 [19], piasek i woda. 3. SPRZT 3.1. Ogólne wymagania dotyczce sprztu Ogólne wymagania dotyczce sprztu podano w OST D-M Wymagania ogólne pkt Sprzt do wykonywania podbudowy z chudego betonu Wykonawca przystpujcy do wykonania podbudowy z chudego betonu, powinien wykaza si moliwoci korzystania z nastpujcego sprztu: wytwórni stacjonarnej lub mobilnej do wytwarzania chudej mieszanki betonowej. Wytwórnia powinna by wyposaona w urzdzenia do wagowego dozowania wszystkich składników, gwarantujce nastpujce tolerancje dozowania, wyraone w stosunku do masy poszczególnych składników: kruszywo 3%, cement 0,5%, woda 2%. Inynier moe dopuci objtociowe dozowanie wody, PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

46 Przebudowa ul. Polnej, ul. Włosiankarskiej, ul. Zielonej oraz ul. Parkowej w Biłgoraju przewonych zbiorników na wod, układarek albo równiarek do rozkładania chudej mieszanki betonowej, walców wibracyjnych lub statycznych do zagszczania lub płyty wibracyjne, zagszczarek płytowych, ubijaków mechanicznych lub małych walców wibracyjnych do zagszczania w miejscach trudno dostpnych. 4. TRANSPORT 4.1. Ogólne wymagania dotyczce transportu Ogólne wymagania dotyczce transportu podano w OST D-M Wymagania ogólne pkt Transport materiałów Transport cementu powinien odbywa si zgodnie z BN-88/ [22]. Cement luzem naley przewozi cementowozami, natomiast cement workowany mona przewozi dowolnymi rodkami transportu, w sposób zabezpieczony przed zawilgoceniem. Kruszywo mona przewozi dowolnymi rodkami transportu w warunkach zabezpieczajcych je przed zanieczyszczeniem, zmieszaniem z innymi materiałami i zawilgoceniem. Woda moe by dostarczana wodocigiem lub przewonymi zbiornikami wody, Transport mieszanki chudego betonu powinien odbywa si zgodnie z PN-S-96013:1997 [20]. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt Projektowanie mieszanki chudego betonu Przed przystpieniem do robót, w terminie uzgodnionym z Inynierem, Wykonawca dostarczy Inynierowi do akceptacji projekt składu mieszanki chudego betonu oraz wyniki bada laboratoryjnych poszczególnych składników i próbki materiałów pobrane w obecnoci Inyniera do wykonania bada kontrolnych przez Inyniera. Projektowanie mieszanki chudego betonu polega na: doborze kruszywa do mieszanki, doborze iloci cementu, doborze iloci wody. Krzywa uziarnienia mieszanki mineralnej powinna mieci si w polu dobrego uziarnienia wyznaczonego przez krzywe graniczne wg PN-S-96013: 1997 [20]. Rzdne krzywych granicznych uziarnienia mieszanek mineralnych podano w tablicy 3 i na rysunku 1 i 2. Uziarnienie kruszywa powinno by tak dobrane, aby mieszanka betonowa wykazywała maksymaln szczelno i urabialno przy minimalnym zuyciu cementu i wody. Tablica 3.Rzdne krzywych granicznych uziarnienia mieszanki mineralnej. Sito o boku oczka kwadratowego (mm) 63 31, ,5 0,25 0,125 Przechodzi przez sito (%) od 60 do 80 od 40 do 65 od 25 do 55 od 20 do 45 od 15 do 35 od 7 do 20 od 2 do 12 od 0 do 5 Przechodzi przez sito (%) 100 od 60 do 85 od 40 do 67 od 30 do 55 od 25 do 45 od 20 do 40 od 15 do 35 od 8 do 20 od 4 do 13 od 0 do 5 PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal

47 Zawarto cementu powinna wynosi od 5 do 7% w stosunku do kruszywa i nie powinna przekracza 130 kg/m 3. Zawarto wody powinna odpowiada wilgotnoci optymalnej, okrelonej według normalnej próby Proctora, zgodnie z PN-B-04481: 1988 [9] (duy cylinder, metoda II). Rysunek 1. Graniczne krzywe uziarnienia do chudego betonu od 0 do 31,5 mm. Rysunek 2. Graniczne krzywe uziarnienia kruszywa do chudego betonu od 0 do 63 mm Właciwoci chudego betonu. Chudy beton powinien spełnia wymagania okrelone w tablicy 4. Tablica 4. Wymagania dla chudego betonu Lp. Właciwoci Wymagania Badania według 1 Wytrzymało na ciskanie po 7 dniach, MPa od 3,5 do 5,5 PN-B [10] 2 Wytrzymało na ciskanie po 28 dniach, MPa od 6,0 do 9,0 PN-B [10] 3 Nasikliwo, % m/m, nie wicej ni: 9 PN-B [10] 4 Mrozoodporno, zmniejszenie wytrzymałoci, %, nie wicej ni: 20 PN-B [10] 5.4. Warunki przystpienia do robót Podbudowa z chudego betonu nie powinna by wykonywana gdy temperatura powietrza jest nisza ni 5 o C i wysza ni 25 0 C oraz gdy podłoe jest zamarznite. PROJEKTOWANIE I NADZORY BUDOWLANE Karol Barcal
