Therm 24 Ogrzewanie Komfortowe

Transkrypt

1 24 Ogrzewanie Komfortowe Podłogowe-Ścienne-Stropowe Ogrzewanie Podłogowe o grubości 0,5 mm!!! Uniwersalne ciepło z uniwersalnego systemu Ogrzewanie spełniające nawet najwyższe oczekiwania

2 Ogrzewanie podłogowe i ścienne spełniające nawet najwyższe oczekiwania Ogrzewanie M-Therm-24V jest ogrzewaniem o najwyższej jakości. Jest to forma ogrzewania bardzo ekonomiczna, bezpieczna, elastyczna i komfortowa. Jest także dyskretna, ponieważ znika również pod tynkiem lub tapetą (0,5mm!!!). Dlatego uniwersalna konstrukcja M-Therm jest synonimem aktualnej mody. Ogrzewanie na 24 Volt: Wszechstronne ciepło z wszechstronnym systemem M-Therm umożliwia zupełnie nową formę ogrzewania. Ekstremalnie cienka folia grzewcza powleczona flizeliną znajduje zastosowanie jako ogrzewanie podłogowe lub ścienne i znika w ścianie. Powszechnie stosowane kaloryfery nie będą już potrzebne. Doskonała estetyka Możesz się cieszyć przyjemnym, dynamicznym, promieniującym ciepłem. Wykorzystując w wysokim stopniu energię, materiał grzewczy przetwarza ją w promieniujące ciepło. Jest to perfekcyjne wykorzystanie energii! Dzięki promieniowaniu, wytworzone ciepło nie uchodzi w górę tylko rozprzestrzenia się równomiernie w całym pomieszczeniu. Nie tracimy energii na ogrzewanie mas powietrza Jednocześnie komfortowe i zdrowe Dokładnie jak promienie słoneczne wyprodukowane ciepło nagrzewa równomiernie wszystkie powierzchnie w danym pomieszczeniu. W tak nagrzanym pomieszczeniu temperatura C daje poczucie przyjemnego i miłego ciepła. M-Therm nie wysusza ani nie zawirowuje powietrza w pomieszczeniu. Jest to szczególnie korzystne dla alergików. Design i kreatywność M-Therm może być położony pod panelami, płytkami, parkietem, korkiem, wykładzinami podłogowymi jak również pod różnymi wykończeniami ścian tj. tynkiem, tapetą, farbą lub różnymi rodzajami szpachli. Na pomysły nie ma granic. Dlatego M-Therm jest synonimem kreatywnych pomysłów i Modern Living.

3 Wysokie wykorzystanie energii i długożywotna technika Przyszłościowe, zdrowe i bezpieczne Przykładowe dla środowiska jest wysokie wykorzystanie energii. Energia doprowadzona do ogrzewania, zostaje bezpośrednio przekształcona w ciepło bez strat na przewodach. Poprzez dynamiczne regulowanie ciepła, uzyskujemy bardzo szybkie reakcje grzania, co powoduje dodatkową oszczędność energii i co się z tym wiąże pieniędzy. M-Therm ogrzewanie ścienne jest zasilane niskim napięciem na 24 Volt. Poprzez niskie napięcie, używanie ogrzewania jest bezpieczne i pozwala na powierzchniach, na których M-Therm jest zamontowany, zawieszanie obrazów, półek lub innych drobnych przedmiotów. Moc cieplna W zależności od typu domu, zaleca się instalację następującej wydajności/mocy. Zalecany walor mocy w Wat/m² powierzchni mieszkalnej (wysokość pokoju min. 2,50 m): Dom pasywny 15 W/m² Dom 3-litrowy 30 W/m² Dom energooszczędny 40 W/m² Dom ocieplony WLG W/m² Stare budownictwo (dom nieocieplony) 120 W/m² Przykład: ocieplony dom (WLG 035) pokój o wymiarze 20 m² 20 x 60W/ m² = 1200 W moc do zainstalowania.

4 Zapotrzebowanie energii Zapotrzebowanie energii jest zależne od typu domu, wybranej temperatury i pory roku, a także od pory dnia i od klimatu. Przy wybranej temp. pomieszczenia o wysok. 20 C w godzinach od 6.00 h do h i obniżeniu temp. w godzinach nocnych/pozostałych do 16 C, stosuje się następujące walory do wybranych typów domu: Dom pasywny Dom 3-Litrowy Dom energooszczędny Dom ocieplony WLG Stare budownictwo (dom nieocieplony) 15 kwh (m²a) 30 kwh (m²a) 50 kwh (m²a) kwh (m²a) 120 kwh (m²a) kwh (m²a) = zużycie kilowatogodzin na m² powierzchni mieszkalnej na rok. Jeśli w każdym ogrzewanym pomieszczeniu zainstalujemy termostat, który zostanie odpowiednio zaprogramowany według podanego przykładu, wtedy uzyskujemy dodatkowe oszczędności energii i kosztów. Systemy na podczerwień są ekonomiczne i przyjazne dla naszego organizmu Stosowane przez nas promieniowanie podczerwone C/D fal długich przyjmowane jest w górnych warstwach skórnych, energia cieplna wnika jednakże do warstw, w których znajdują się przewodzące krew naczynia krwionośne. Tu ciepło ulega rozdzieleniu i wraz z krwią jest niezwykle szybko rozprowadzane po całym organizmie. Ciepło oddziałuje stymulując na krążenie i rozluźnia mięśnie. Przede wszystkim pobudza system odpornościowy, gdy wystąpią podrażnienia wywołane zimnem. (To samo promieniowanie występuje w saunie na podczerwień) W zakresie użytkowym jak pokój gościnny/stołowy, dziecinny, sypialnia lub korytarz temperatura powierzchni podłogi sięga do 29ºC. W takim pomieszczeniu czujemy się miło i przytulnie.

5 Miejsce zastosowania 24 V-go ogrzewania: y dom energooszczędny, y nowe budownictwo, y modernizacja starego budownictwa, y zagospodarowanie strychu, y zagospodarowanie piwnicy, y dodatkowe ogrzewanie, y zwalczanie grzyba. Zalety 24 V-go ogrzewania: y Wytwarza cieplne fale podczerwone bez grzejników metalowych i systemu rurowego y Powoduje szczególnie równomierną emisję ciepła y Ma bardzo wysoki stopień oddziaływania y Charakteryzuje się szerokim spektrum zastosowania y Komfortowe ogrzewanie przez indywidualne elektroniczne sterowanie y Minimalny ruch powietrza przez co optymalny dla chorych na alergię i astmę y Suche ściany dzięki optymalnej wilgotności powietrza, a przy tym brak pleśni y Absolutnie nietrujące i przyjazne dla środowiska y System nie wymaga przeglądów y Pomieszczenie i pojemniki na piec i paliwo (olej opałowy itd.) są zbędne y Zaoszczędzimy wydatki i koszty na komin i na kominiarza y Planowanie i montaż w przeciągu kilku lub kilkunastu godzin y Nie wytwarza praktycznie żadnego smogu elektrycznego y Przyjazny i zdrowy klimat dzięki promieniowaniu cieplnemu y Nie powoduje emisji produktów szkodliwych y Nie wykazuje tworzenia kamienia czy zużycia y Gwarantuje wysokie bezpieczeństwo funkcjonowania

6 Therm Montaż ogrzewania podterakotowego Posadzka z terakoty o mocy grzewczej do 1200 W Dobór odpowiedniego kleju. 2. Nałożenie cienkiej warstwy kleju na jastrych. 3. Ułożenie mat grzewczych. 4. Dociskanie maty i ułożenie okablowania. 5. Nałożenie kleju do terakoty na maty grzewcze a na pozostałą część podłoża pod terakotę. 6. Zagłębienie okablowania w kleju. Układanie terakoty terakota na kleju do płytek terakotowych 2+3. mata grzewcza systemu M-Therm z górną i dolną warstwą włókniny 4. dolna warstwa kleju 5. podłoże posadzki Montaż ogrzewania podłogowego Posadzki parkietowe lub wyłożone laminatem o mocy grzewczej do 600/1200 W 1 www. -Therm.com wykładzina podłogowa 2. mata grzewcza systemu M-Therm 3. płyty izolacyjne, izolacja akustyczna tłumiąca odgłos kroków 4. folia polietylenowa 5. podłoże posadzki

7 Therm Montaż ogrzewania ściennego 1. Szkicowanie tapet. 2. Przygotowanie podkładu. 3. Montaż urządzenia sterującego. 4. Montaż termostatu. 5. Klejenie tapet grzewczych. 5. Klejenie tapet grzewczych. 7. Kładzenie szpachli na bokach tapet. 8. Kładzenie szpachli na całą tapetę. 9. Podłączanie tapet grzewczych. 10. Podłączanie tapet grzewczych. 11. Podłączanie tapet grzewczych do urządzenia sterującego. 12. Tynk wygładzić i odpowiednio wykończyć. www. -Therm.com

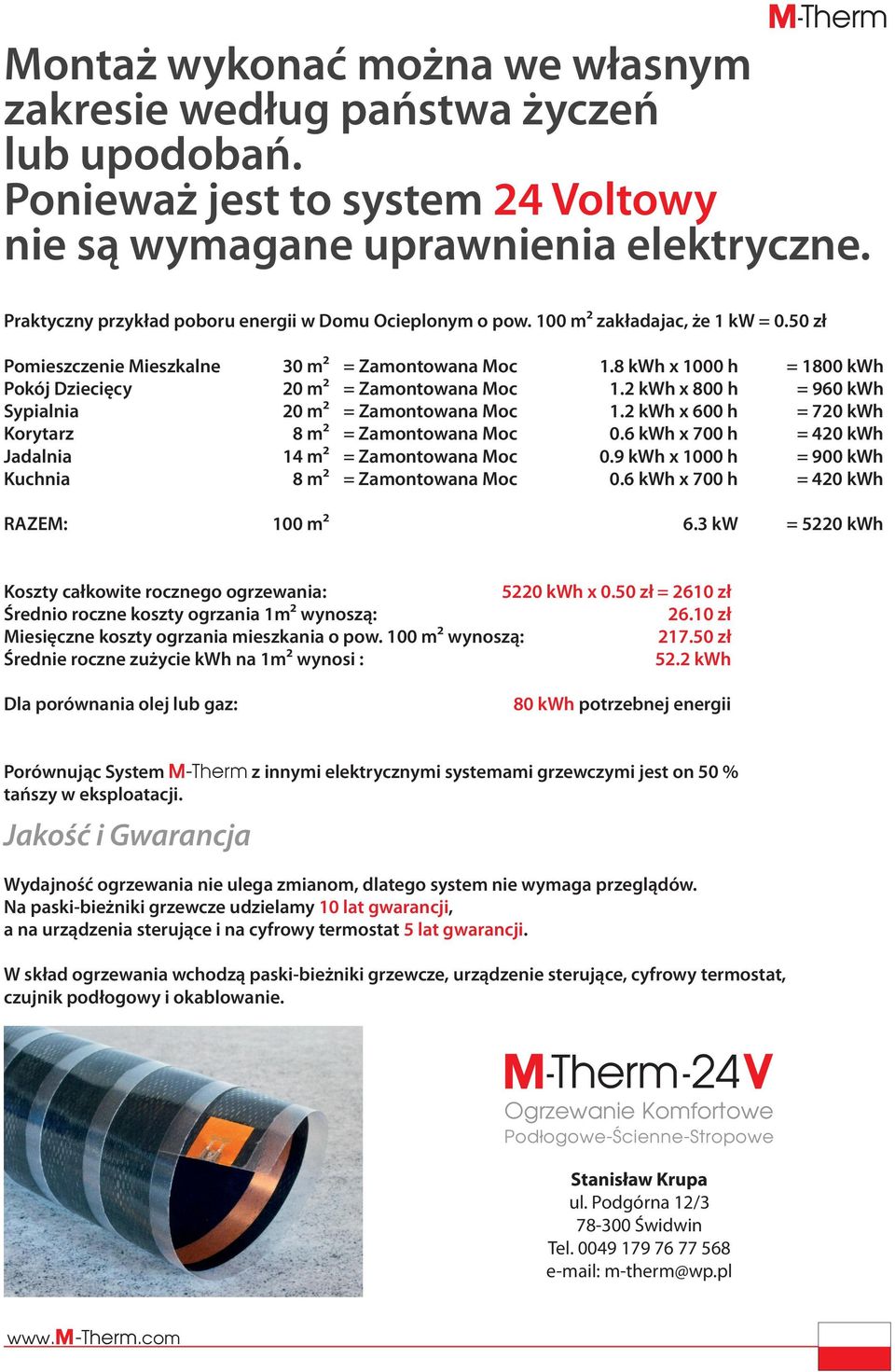

8 Montaż wykonać można we własnym zakresie według państwa życzeń lub upodobań. Ponieważ jest to system 24 Voltowy nie są wymagane uprawnienia elektryczne. Praktyczny przykład poboru energii w Domu Ocieplonym o pow. 100 m² zakładajac, że 1 kw = 0.50 zł Pomieszczenie Mieszkalne 30 m² = Zamontowana Moc 1.8 kwh x 1000 h = 1800 kwh Pokój Dziecięcy 20 m² = Zamontowana Moc 1.2 kwh x 800 h = 960 kwh Sypialnia 20 m² = Zamontowana Moc 1.2 kwh x 600 h = 720 kwh Korytarz 8 m² = Zamontowana Moc 0.6 kwh x 700 h = 420 kwh Jadalnia 14 m² = Zamontowana Moc 0.9 kwh x 1000 h = 900 kwh Kuchnia 8 m² = Zamontowana Moc 0.6 kwh x 700 h = 420 kwh RAZEM: 100 m² 6.3 kw = 5220 kwh Koszty całkowite rocznego ogrzewania: 5220 kwh x 0.50 zł = 2610 zł Średnio roczne koszty ogrzania 1m² wynoszą: zł Miesięczne koszty ogrzania mieszkania o pow. 100 m² wynoszą: zł Średnie roczne zużycie kwh na 1m² wynosi : 52.2 kwh Dla porównania olej lub gaz: 80 kwh potrzebnej energii Porównując System M-Therm z innymi elektrycznymi systemami grzewczymi jest on 50 % tańszy w eksploatacji. Jakość i Gwarancja Wydajność ogrzewania nie ulega zmianom, dlatego system nie wymaga przeglądów. Na paski-bieżniki grzewcze udzielamy 10 lat gwarancji, a na urządzenia sterujące i na cyfrowy termostat 5 lat gwarancji. W skład ogrzewania wchodzą paski-bieżniki grzewcze, urządzenie sterujące, cyfrowy termostat, czujnik podłogowy i okablowanie. Therm 24 Ogrzewanie Komfortowe Podłogowe-Ścienne-Stropowe Stanisław Krupa ul. Podgórna 12/ Świdwin Tel m-therm@wp.pl
