1 Katalog EOTECH Sp. z o.o. ul.dolina Zielona 24a Zielona Góra NIP DZIAŁ HANDLOWY - ZIELONA GÓRA tel.: fax: handel@eotech.pl ZAKŁAD PRODUKCYJNY ul.głogowska Racula k/zielonej Góry

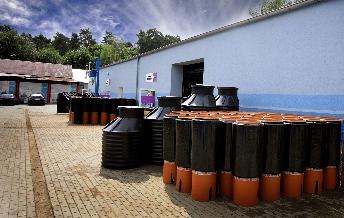

2 Szanowni Państwo Jest mi niezmiernie miło zaprezentować w naszym nowym katalogu kompleksową produkcję firmy Eotech Sp. z o.o. Jesteśmy nowoczesnym zakładem produkcyjnym powstałym na bazie pasji i długoletnich doświadczeń ludzi ją tworzących. Eotech prowadzi specjalistyczną produkcję dla branży instalacyjnej i sanitarnej. Naszymi standarowymi produktami są termoizolacyjne obudowy studni głębinowej, studnie wodomierzowe, przepompownie, zbiorniki,przydomowe oczyszczalnie i separatory różnego zastosowania. Niniejszy katalog sprawnie przeprowadzi Państwa przez całościową ofertę i zaprezentuje potencjał naszego zakładu. Polecając nasze wyroby zapraszam do współpracy. Sławomir Fularz Dyrektor Produkcji Skład fabryczny Zakład produkcyjny Zakład serwisowy

3 DZIAŁ PIERWSZY: studnie wodomierzowe Rodzina EMROZ - posiada 8 typów studni wodomierzowych z pełną konfiguracją przyłączy wodomierzowych. Rodzina ETANK - posiada 9 typów studni wodomierzowych z pełną konfiguracją przyłączy wodomierzowych. Przyłącza wodomierzowe dla studni wodomierzowych EMROZ i ETANK. DZIAŁ DRUGI: przydomowe przepompownie ścieków Rodzina ESEPTIK - posiada 35 typów przydomowych przepompowni ścieków z pompami o wirnikach: otwartych, kanałowych i rozdrabniających, a także 30 typów przepompowni ścieków ze sprzęgiem. DZIAŁ TRZECI: termoizolacyjne obudowy studni głębinowych Obudowa ETO - posiada 20 wersji w zależności od: przepływu nominalnego, średnicy rury i opcji ogrzewani obudowy, 10 wersji z osprzętem ze stali nierdzewnej oraz wersje bez podstawy (rama ze stali nierdzewnej). DZIAŁ CZWARTY: doziemne obudowy studni głębinowych Rodzina ESUB - posiada 7 typów doziemnych obudów studni głębinowych. Rodzina EPRIME - posiada 4 typy doziemnych obudów studni głębinowych (również z pompami samossącymi). Doziemne zestawy przyłączeniowe dla pomp głębinowych 3 i 4. DZIAŁ PIĄTY: DZIAŁ PIĄTY: przydomowe separatory przepompownie skrobi i tłuszczu ścieków Rodzina EKOTANK S - posiada 10 typów pionowych i poziomych separatorów skrobi. Rodzina EKOTANK T - posiada 15 typów pionowych i poziomych DZIAŁ CZWARTY: zbiorniki na wodę deszczowątłuszczu. i zbiorniki bezodpływowe (szamba) separatorów DZIAŁ SZÓSTY: zbiorniki na wodę deszczową i zbiorniki bezodpływowe (szamba) Rodzina EORAIN (V i H) - posiada 14 typów niezwykle wytrzymałych zbiorników na wodę deszczową (z wyposażeniem lub bez). Zbiornik ESORDIA - 2 typy zbiorników bezodpływowych (szamba). DZIAŁ przydomowe przepompownie ścieków DZIAŁPIĄTY: SIÓDMY: oczyszczalnie Rodzina ESPURA V - posiada 2 typy drenażowych i tunelowych oczyszczalni do domków letniskowych. Rodzina ESPURA H - posiada 8 typów drenażowych i tunelowych oczyszczalni przydomowych.

4 DZIAŁ PIERWSZY STUDNIE WODOMIERZOWE EMROZ 400-CC Studnia wodomierzowa EMROZ 400- CC produkcji EOTECH dedykowana jest do posadowienia na terenach o wysokim poziomie wód gruntowych. Konstrukcje studni wodomierzowej charakteryzuje innowacyjna budowa, studnia nie posiada dna (ewentualnie posiada dno z otworami). Umożliwia to wykorzystanie geotermalnych właściwości Ziemi. Elementy izolacyjne studni umożliwiają montaż wodomierza 300 mm pod pokrywą i gwarantują ochronę przed zamarznięciem do temperatury -30 stopni C. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. WŁAŚCIWOŚCI 1. Utrzymuje odpowiednią (dodatnią) temperaturę w okolicy wodomierza. 2. Zapewnia łatwy odczyt wodomierza z poziomu powierzchni gruntu. 3. Poprzez zastosowanie odpowiednich komponentów w procesie produkcji studnia charakteryzuje się lekką konstrukcją. 4. Rozwiązania konstrukcyjne studni umożliwiają montaż nawet na terenach, gdzie występuję wysoki poziom wód gruntowych. ELEMENTY 1. Korpus studni - PE. 2. Płaszcz ocieplający - poliuretan spieniony. 3. Pokrywa termiczna (korek) - poliuretan spieniony. 4. Właz - tworzywowy z PP (opcja - pokrywa żeliwna). DANE TECHNICZNE EMROZ 400-CC EMROZ 400-CC EMROZ 400-CC Wysokość [mm] Waga[kg] EMR EMR EMR

5 DZIAŁ ÓSMY: kurtyny wodne DZIAŁ DZIEWIĄTY: fontanna pływająca

6 DZIAŁ PIERWSZY STUDNIE WODOMIERZOWE EMROZ 400-S Studnia wodomierzowa EMROZ 400-S produkcji EOTECH dedykowana jest do posadowienia na terenach o wysokim poziomie wód gruntowych. Konstrukcje studni wodomierzowej charakteryzuje innowacyjna budowa, studnia nie posiada dna. Umożliwia to wykorzystanie geotermalnych właściwości Ziemi. Elementy izolacyjne studni umożliwiają montaż wodomierza 300 mm pod pokrywą i gwarantują ochronę przed zamarznięciem do temperatury -30 stopni C. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. WŁAŚCIWOŚCI 1. Utrzymuje odpowiednią (dodatnią) temperaturę w okolicy wodomierza. 2. Zapewnia łatwy odczyt wodomierza z poziomu powierzchni gruntu. 3. Poprzez zastosowanie odpowiednich komponentów w procesie produkcji, studnia charakteryzuje się lekką konstrukcją. 4. Rozwiązania konstrukcyjne studni umożliwiają montaż nawet na terenach, gdzie występuję wysoki poziom wód gruntowych. DANE TECHNICZNE 1. Korpus studni - PVC. 2. Płaszcz ocieplający - poliuretan spieniony (dodatkowo folia ochronna). 3. Pokrywa termiczna (korek) - poliuretan spieniony. 4. Właz - tworzywowy z PP (opcja - pokrywa żeliwna). EMROZ 400-S EMROZ 400-S EMROZ 400-S Wysokość [mm] Waga[kg] EMR EMR EMR

7 DZIAŁ PIERWSZY STUDNIE WODOMIERZOWE EMROZ 500-CC Studnia wodomierzowa EMROZ 500 CC produkcji EOTECH dedykowana jest do posadowienia na terenach o wysokim poziomie wód gruntowych. Konstrukcje studni wodomierzowej charakteryzuje innowacyjna budowa, studnia nie posiadadna (ewentualnie posiada dno z otworami). Umożliwia to wykorzystanie geotermalnych właściwości Ziemi. Elementy izolacyjne studni umożliwiają montaż wodomierza 300 mm pod pokrywą i gwarantują ochronę przed zamarznięciem do temperatury -30 stopni C. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. WŁAŚCIWOŚCI 1. Utrzymuje odpowiednią (dodatnią) temperaturę w okolicy wodomierza. 2. Zapewnia łatwy odczyt wodomierza z poziomu powierzchni gruntu. 3. Poprzez zastosowanie odpowiednich komponentów w procesie produkcji studnia charakteryzuje się lekką konstrukcją. 4. Rozwiązania konstrukcyjne studni umożliwiają montaż nawet na terenach charakteryzujących się wysokim poziomem wód gruntowych. ELEMENTY 1. Korpus studni - PE. 2. Płaszcz ocieplający - poliuretan spieniony (dodatkowo folia ochronna). 3. Pokrywa termiczna (korek) - poliuretan spieniony. 4. Właz - tworzywowy z PP (opcja - pokrywa żeliwna). DANE TECHNICZNE EMROZ 500-CC Wysokość [mm] 500 Waga[kg] 35 EMR Wysokość studni mrozoodpornej należy dobierać odpowiednio do strefy przemarzania /wysokość winna być większa / aby zwiększyć wysokość można zastosować przedłużki/.

8 DZIAŁ DZIAŁ PIERWSZY PIERWSZY STUDNIE WODOMIERZOWE EMROZ 500-S Studnia wodomierzowa EMROZ 500 S produkcji EOTECH dedykowana jest do posadowienia na terenach o wysokim poziomie wód gruntowych. Konstrukcje studni wodomierzowej charakteryzuje innowacyjna budowa, studnia nie posiada dna (ewentualnie posiada dno z otworami). Umożliwia to wykorzystanie geotermalnych właściwości Ziemi. Elementy izolacyjne studni umożliwiają montaż wodomierza 300 mm pod pokrywą i gwarantują ochronę przed zamarznięciem do temperatury -30 stopni C. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. WŁAŚCIWOŚCI 1. Utrzymuje odpowiednią (dodatnią) temperaturę w okolicy wodomierza. 2. Zapewnia łatwy odczyt wodomierza z poziomu powierzchni gruntu. 3. Poprzez zastosowanie odpowiednich komponentów w procesie produkcji, studnia charakteryzuje się lekką konstrukcją. 4. Rozwiązania konstrukcyjne studni umożliwiają montaż nawet na terenach charakteryzujących się wysokim poziomem wód gruntowych. ELEMENTY 1. Korpus studni - PVC. 2. Płaszcz ocieplający - poliuretan spieniony (dodatkowo folia ochronna). 3. Pokrywa termiczna (korek) - poliuretan spieniony. 4. Właz - tworzywowoy z PP (opcja - pokrywa żeliwna). DANE TECHNICZNE EMROZ 500 S Waga[kg] Wysokość [mm] EMR ETA Wysokość studni mrozoodpornej należy dobierać odpowiednio do strefy przemarzania /wysokość winna być większa / aby zwiększyć wysokość można zastosować przedłużki/.

9 DZIAŁ PIERWSZY STUDNIE WODOMIERZOWE ETANK 800 Studnia wodomierzowa ETANK 800 wykonana metodą formowania rotacyjnego z tworzywa PE charakteryzuje się; - odpornością na korozje i wpływ agresywnego środowiska, - łatwym i wygodnym dostępem do wodomierza, dzięki zastosowaniu włazu rewizyjnego oraz drabinki ( w komplecie), - solidną konstrukcją, przy stosunkowo niskiej wadze, - niezwykłą wytrzymałością dzięki karbowanej konstrukcji Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ELEMENTY 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE 2. Korpus monolit; Φwew. = 800mm, - materiał: PE.. 3. Drabina złazowa. H 500 mm 600 mm 800 mm ETANK 800 Wysokość [mm] 800 Waga [kg] 55 ETA

10 DZIAŁ PIERWSZY STUDNIE WODOMIERZOWE ETANK 800W I ZALETY Studnia wodomierzowa ETANK 800W wykonana jako monolityczna i szczelna konstrukcja. Studnie monolityczne wyprodukowane metodą formowania rotacyjnego z tworzywa HDPE charakteryzują się; - odpornością na korozje i wpływem agresywnego środowiska, - łatwym i wygodnym dostępem do wodomierza, dzięki zastosowaniu włazu rewizyjnego oraz stopni złazowych, będących integralną częścią zbiornika, - solidną konstrukcją, przy stosunkowo niskiej wadze, - niezwykłą wytrzymałością, dzięki ożebrowanej konstrukcji. Studnie można montować w dowolnym miejscu jednak dedykowanym miejscem jest trawnik. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ELEMENTY 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE. 2. Korpus monolit; Φwew. = 800mm - materiał: PE. 3. Uchwyty do transportu - 2 sztuki. 600 mm H 50 mm Φwew. 800 mm H Wysokość [mm] ETANK 800 ETANK Φ V Pojemność [l] 1100 Waga [kg] ETA ETA

11 DZIAŁ PIERWSZY STUDNIE WODOMIERZOWE ETANK W I ZALETY Studnia wodomierzowa ETANK W wykonana jako monolityczna i szczelna konstrukcja, stanowi idealne rozwiązaniem do montażu armatury wodociągowej. Studnie monolityczne wyprodukowane metodą formowania rotacyjnego z tworzywa HDPE charakteryzują się; - odpornością na korozje i wpływem agresywnego środowiska, - łatwym i wygodnym dostępem do wodomierza, dzięki zastosowaniu włazu rewizyjnego oraz stopni złazowych, będących integralną częścią zbiornika, - solidną konstrukcją, przy stosunkowo niskiej wadze, - niezwykłą wytrzymałością, dzięki ożebrowanej konstrukcji. Studnie można montować w dowolnym miejscu jednak dedykowanym miejscem jest trawnik. Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. * po zastosowaniu kolektora rozdzielającego, możliwość montażu kilku wodomierzy. ELEMENTY 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE. 2. Korpus monolit; Φwew. = mm, Φzew. = 1180mm - materiał: PE. 3. Stopnie złazowe wewnątrz zbiornika. 4. Uchwyty do transportu - 2 sztuki. 600 mm H 50 mm Φwew. mm a a- 390 mm h- wysokość - należy podać przy zamówieniu b- 90 mm lub 140 mm` h Φzew.1180 mm b Wysokość [mm] ETANK ETANK ETANK ETANK ETANK Pojemność [l] Waga [kg] ETA ETA ETA ETA ETA

12 DZIAŁ PIERWSZY STUDNIE WODOMIERZOWE ETANK I ZALETY Studnia wodomierzowa ETANK wykonana metodą formowania rotacyjnego z tworzywa PE charakteryzuje się; - odpornością na korozje i wpływ agresywnego środowiska, - łatwym i wygodnym dostępem do wodomierza, dzięki zastosowaniu włazu rewizyjnego oraz drabinki ( w komplecie), - solidną konstrukcją, przy stosunkowo niskiej wadze, - niezwykłą wytrzymałością dzięki karbowanej konstrukcji Wszystkie nasze studnie posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ELEMENTY 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE 2. Korpus monolit; Φwew. = mm, - materiał: PE.. 3. Drabina złazowa. H 500 mm 600 mm mm ETANK ETANK ETANK Wysokość [mm] Waga[kg] ETA ETA ETA

13 DZIAŁ PIERWSZY STUDNIE WODOMIERZOWE PRZYŁĄCZA WODOMIERZOWE Studnie wodomierzowe: EMROZ 400, EMROZ 500. Osprzęt można dowolnie konfigurować. Na życzenie wykonujemy przyłącza na rurę PE DN25 lub DN40. Istnieje możliwość dodania zaworu odpowietrzającego i zaworu spustowego. Osprzęty są dostępne również w wersji z wodomierzem DN 15. PRZYKŁADOWE KONFIGURACJE PRZYŁĄCZY WODOMIERZOWYCH OSPRZĘT B3: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 OSPRZĘT C13: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 - zawór antyskażeniowy OSPRZĘT B13: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 - zawór antyskażeniowy OSPRZĘT C7: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 - zawór antyskażeniowy - wodomierz DN 20 lub DN 15 OSPRZĘT B7: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 - zawór antyskażeniowy - wodomierz DN 20 OSPRZĘT O13: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory odcinające 3/4 z rączką - zawór antyskażeniowy - kolana, nypel ocynk OSPRZĘT B3 OSPRZĘT B13 OSPRZĘT B7 OSPRZĘT C13 OSPRZĘT C7 OSPRZĘ O7 (ocynk) OSPRZĘT GEBO EOE B3 EOE B13 EOE B7 EOE C13 EOE C7 EOE O7 EOE G OSPRZĘT GEBO: - złączki PE 32 - półśrubunki wodomierza DN 20 - zawory skośny GEBO - zawór antyskażeniowy GEBO

14 DZIAŁ PIERWSZY STUDNIE WODOMIERZOWE PRZYŁĄCZA WODOMIERZOWE Studnie wodomierzowe: ETANK 800, ETANK, ETANK. PRZYKŁADOWE KONFIGURACJE PRZYŁĄCZY WODOMIERZOWYCH Osprzęt można dowolnie konfigurować. Przepusty są dostępne w dwóch opcjach: z wykorzystaniem uszczelek IN-SITU lub w wersji spawanej. 1. Powierzchnie płaskie umożliwiają wykonanie przepustów do średnicy DN Studnie ETANK przeznaczone są do montażu wodomierzy o średnicach: 1/2, 3/4, 1, 1 1/4, 1 1/2, 1 3/4, 2. W studniach wodomierzowych ETANK możliwe jest zamontowanie do 5 wodomierzy DN 20.

15 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ESEPTIK O (Z POMPAMI O WIRNIKACH OTWARTYCH) Przepompownie ścieków produkcji Eotech wykorzystywane są w systemach kanalizacji ciśnieniowej i służą do transportu ścieków na większe odległości bądź do podnoszenia na wyższy poziom. Pompy o wirnikach otwartych stosujemy do: wody surowej, cieczy brudnych oraz zanieczyszczonych domieszkami stałymi pochodzenia mineralnego, ciałami włóknistymi pochodzenia organicznego a także zawierających większe elementy stałe. Zastosowanie przepompowni: ścieki z obiektów przemysłowych i komunalnych, różnego typu osady, wody technologiczne i deszczowe, itp.. Wszystkie nasze zbiorniki posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ZALETY - niskie koszty instalacji i eksploatacji, - łatwa instalacja i obsługa pomp, - odporne na środowisko agresywne, - nie wymagają stałej konserwacji, - całkowicie szczelne i nieprzepuszczalne, - mogą być zastosowane w każdych warunkach gruntowo-wodnych, - wysoka wytrzymałość mechaniczna i chemiczna. ELEMENTY PRZEPOMPOWNI Φ 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; ożebrowana konstrukcja, Φwew. = mm, Φzew. = 1180mm- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. ESEPTIK O ESEPTIK O ESEPTIK O ESEPTIK O ESEPTIK ESEPTIK O ESEPTIK O ESEPTIK O ESEPTIK ESEPTIK O ESEPTIK O ESEPTIK O ESEPTIK O ESEPTIK O Wysokość [mm] Typ pompy WQ 750F BIOX 200/8 DW VOX 75 WQ 750F BIOX BIOX 200/8 200/8 DW VOX 75 WQ 750F BIOX 200/8 DW VOX 75 WQ 750F BIOX 200/8 DW VOX 75 ESO ESO ESO ESO ESO ESO ESO ESO ESO ESO ESO ESO ESO ESO

16 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ESEPTIK O (Z POMPAMI O WIRNIKACH OTWARTYCH) CHARAKTERYSTYKA POMP Charakterystyka pompy BIOX 200/8 Charakterystyka pompy DW VOX 75 5 podnoszenie [m] podnoszenie [m] Podnoszenie H [m] 10 Charakterystyka pompy WQ 750F [l/min] [m3/h] [l/min] [m3/h] 30 wydajność [l/min] wydajność [m3/h] wydajność Typ pompy ELEMENTY PRZEPOMPOWNI Φ H 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; karbowana konstrukcja,- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. Fi Rys.1. Przepompownia ESEPTIK ESEPTIK O ESEPTIK O ESEPTIK O ESEPTIK O ESEPTIK O ESEPTIK O ESEPTIK O ESEPTIK O ESEPTIK O Wysokość [mm] Rys.2. Przekrój przepompowni ESEPTIK WQ 750F BIOX 200/8 DW VOX 75 WQ 750F BIOX 200/8 DW VOX 75 WQ 750F BIOX 200/8 ESO ESO ESO ESO ESO ESO ESO ESO DW VOX 75 ESO

17 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ESEPTIK K (Z POMPAMI O WIRNIKACH KANAŁOWYCH) Przepompownie ścieków produkcji Eotech wykorzystywane są w systemach kanalizacji ciśnieniowej i służą do transportu ścieków na większe odległości bądź do podnoszenia na wyższy poziom. Pompy o wirnikach kanałowych stosujemy do: wody surowej, cieczy zanieczyszczonych o dużej zawartości domieszek stałych pochodzenia mineralnego z elementami włóknistymi takimi jak: ścieki bytowe i komunalne, szlamy i osady, ścieki przemysłowe, ciecze technologiczne, wody deszczowe. Wszystkie nasze zbiorniki posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ZALETY - niskie koszty instalacji i eksploatacji, - łatwa instalacja i obsługa pomp, - odporne na środowisko agresywne, - nie wymagają stałej konserwacji, - całkowicie szczelne i nieprzepuszczalne, - mogą być zastosowane w każdych warunkach gruntowo-wodnych, - wysoka wytrzymałość mechaniczna i chemiczna. ELEMENTY PRZEPOMPOWNI Φ 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; ożebrowana konstrukcja, Φwew. = mm, Φzew. = 1180mm- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. Wysokość [mm] ESEPTIK K ESEPTIK K ESEPTIK K ESEPTIK K Typ pompy ESK ESK ESK ESK

18 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ESEPTIK K (Z POMPAMI O WIRNIKACH KANAŁOWYCH) CHARAKTERYSTYKA POMP Charakterystyka pompy 15 Podnoszenie H [m] [l/min] [m3/h] wydajność ELEMENTY PRZEPOMPOWNI Φ H 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; karbowana konstrukcja,- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. Fi Rys.1. Przepompownia ESEPTIK Wysokość [mm] ESEPTIK K ESEPTIK K ESEPTIK K Typ pompy Rys.2. Przekrój przepompowni ESEPTIK ESK ESK ESK

19 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ESEPTIK R (Z POMPAMI O WIRNIKACH ROZDRABNIAJĄCYCH) Przepompownie ścieków produkcji Eotech wykorzystywane są w systemach kanalizacji ciśnieniowej i służą do transportu ścieków na większe odległości bądź do podnoszenia na wyższy poziom. Pompy o wirnikach rozdrabniających stosujemy do ścieków bytowych i sanitarnych, fekali, cieczy zanieczyszczonych z zawartością cząstek stałych i elementów włóknistych ale bez twardych ciał stałych (kamienie, drobne elementy metalowe, żużel itp.) i cząstek ścierających (piasek, popiół itp.). Miejsce zastosowania: indywidualne posesje, gospodarstwa rolne, osiedla domków jednorodzinnych, zakłady przemysłowe, miejskie i gminne systemy kanalizacyjne, ośrodki wypoczynkowo-wczasowych. Wszystkie nasze zbiorniki posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ZALETY - niskie koszty instalacji i eksploatacji, - łatwa instalacja i obsługa pomp, - odporne na środowisko agresywne, - nie wymagają stałej konserwacji, - całkowicie szczelne i nieprzepuszczalne, - mogą być zastosowane w każdych warunkach gruntowo-wodnych, - wysoka wytrzymałość mechaniczna i chemiczna. ELEMENTY PRZEPOMPOWNI Φ 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; ożebrowana konstrukcja, Φwew. = mm, Φzew. = 1180mm- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. Wysokość [mm] Typ pompy ESR ESR ESR ESR

20 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ESEPTIK R (Z POMPAMI O WIRNIKACH ROZDRABNIAJĄCYCH) CHARAKTERYSTYKA POMP Charakterystyka pompy WQ 1300 podnoszenie [m] [l/min] 24 [m3/h] wydajność ELEMENTY PRZEPOMPOWNI Φ H 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; karbowana konstrukcja,- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. FiFi Rys.1. Rys.1. Przepompownia Przepompownia ESEPTIK ESEPTIK Wysokość [mm] ESEPTIK R ESEPTIK R ESEPTIK R Typ pompy Rys.2. Przekrój przepompowni ESEPTIK ESR ESR ESR

21 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ZE SPRZĘGIEM ESEPTIK OS (Z POMPAMI O WIRNIKACH OTWARTYCH) Przepompownie ścieków produkcji Eotech wykorzystywane są w systemach kanalizacji ciśnieniowej i służą do transportu ścieków na większe odległości bądź do podnoszenia na wyższy poziom. Przepompownia ESEPTIK OS wyposażona jest w sprzęg i prowadnicę. Umożliwia to szybki montaż i demontaż pompy ułatwiając konserwację sprzętu. Pompy o wirnikach otwartych stosujemy do: wody surowej, cieczy brudnych oraz zanieczyszczonych domieszkami stałymi pochodzenia mineralnego, ciałami włóknistymi pochodzenia organicznego a także zawierających większe elementy stałe. Zastosowanie przepompowni: ścieki z obiektów przemysłowych i komunalnych, różnego typu osady, wody technologiczne i deszczowe, itp.. Wszystkie nasze zbiorniki posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ZALETY - sprzęg oraz prowadnice umożliwiające szybki demontaż pompy wraz z armaturą. - niskie koszty instalacji i eksploatacji, - łatwa instalacja i obsługa pomp, - odporne na środowisko agresywne, - nie wymagają stałej konserwacji, - całkowicie szczelne i nieprzepuszczalne, - mogą być zastosowane w każdych warunkach gruntowo-wodnych, - wysoka wytrzymałość mechaniczna i chemiczna. ELEMENTY PRZEPOMPOWNI Φ 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; ożebrowana konstrukcja, Φwew. = mm, Φzew. = 1180mm- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. 4. Sprzęg wraz z prowadnicami. ESEPTIK OS ESEPTIK OS ESEPTIK OS ESEPTIK OS ESEPTIK ESEPTIK OS ESEPTIK OS ESEPTIK OS ESEPTIK ESEPTIK OS ESEPTIK OS ESEPTIK OS ESEPTIK OS ESEPTIK OS Wysokość [mm] Typ pompy WQ 750F BIOX 200/8 DW VOX 75 WQ 750F BIOX BIOX 200/8 200/8 DW VOX 75 WQ 750F BIOX 200/8 DW VOX 75 WQ 750F BIOX 200/8 DW VOX 75 ESO ESO ESO ESO ESO ESO ESO ESO ESO ESO ESO ESO ESO ESO

22 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ZE SPRZĘGIEM ESEPTIK OS (Z POMPAMI O WIRNIKACH OTWARTYCH) CHARAKTERYSTYKA POMP Charakterystyka pompy BIOX 200/8 Charakterystyka pompy DW VOX 75 5 podnoszenie [m] podnoszenie [m] Podnoszenie H [m] 10 Charakterystyka pompy WQ 750F [l/min] [m3/h] [l/min] [m3/h] 30 wydajność [l/min] wydajność [m3/h] wydajność Typ pompy ELEMENTY PRZEPOMPOWNI Φ H 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; karbowana konstrukcja,- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. 4. Sprzęg z prowadnicami. Fi ESEPTIK OS ESEPTIK OS ESEPTIK OS ESEPTIK OS ESEPTIK OS ESEPTIK OS Wysokość [mm] WQ 750F BIOX 200/8 DW VOX 75 WQ 750F BIOX 200/8 DW VOX 75 ESO ESO ESO ESO ESO ESO

23 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ZE SPRZĘGIEM ESEPTIK KS (Z POMPAMI O WIRNIKACH KANAŁOWYCH) Przepompownie ścieków produkcji Eotech wykorzystywane są w systemach kanalizacji ciśnieniowej i służą do transportu ścieków na większe odległości bądź do podnoszenia na wyższy poziom. Przepompownia ESEPTIK KS wyposażona jest w sprzęg i prowadnicę. Umożliwia to szybki montaż i demontaż pompy ułatwiając konserwację sprzętu. Pompy o wirnikach kanałowych stosujemy do: wody surowej, cieczy zanieczyszczonych o dużej zawartości domieszek stałych pochodzenia mineralnego, z elementami włóknistymi takimi jak: ścieki bytowe i komunalne, szlamy i osady, ścieki przemysłowe, ciecze technologiczne, wody deszczowe. Wszystkie nasze zbiorniki posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ZALETY - sprzęg oraz prowadnice umożliwiające szybki demontaż pompy wraz z armaturą. - niskie koszty instalacji i eksploatacji, - łatwa instalacja i obsługa pomp, - odporne na środowisko agresywne, - nie wymagają stałej konserwacji, - całkowicie szczelne i nieprzepuszczalne, - mogą być zastosowane w każdych warunkach gruntowo-wodnych, - wysoka wytrzymałość mechaniczna i chemiczna. ELEMENTY PRZEPOMPOWNI Φ 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; ożebrowana konstrukcja, Φwew. = mm, Φzew. = 1180mm- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. 4. Sprzęg wraz z prowadnicami. Wysokość [mm] ESEPTIK KS ESEPTIK KS ESEPTIK KS ESEPTIK KS Typ pompy ESK ESK ESK ESK

24 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ZE SPRZĘGIEM ESEPTIK KS (Z POMPAMI O WIRNIKACH KANAŁOWYCH) CHARAKTERYSTYKA POMP Charakterystyka pompy 15 Podnoszenie H [m] [l/min] [m3/h] wydajność ELEMENTY PRZEPOMPOWNI Φ H 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; karbowana konstrukcja,- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. 4. Sprzęg z prowadnicami. Fi Rys.1. Przepompownia ESEPTIK Wysokość [mm] ESEPTIK KS ESEPTIK KS 1600 Typ pompy Rys.2. Przekrój przepompowni ESEPTIK ESK ESK

25 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ZE SPRZĘGIEM ESEPTIK RS (Z POMPAMI O WIRNIKACH ROZDRABNIAJĄCYCH) Przepompownie ścieków produkcji Eotech wykorzystywane są w systemach kanalizacji ciśnieniowej i służą do transportu ścieków na większe odległości bądź do podnoszenia na wyższy poziom. Przepompownia ESEPTIK RS wyposażona jest w sprzęg i prowadnicę. Umożliwia to szybki montaż i demontaż pompy ułatwiając konserwację sprzętu. Pompy o wirnikach rozdrabniających stosujemy do ścieków bytowych i sanitarnych, fekali, cieczy zanieczyszczonych z zawartością cząstek stałych i elementów włóknistych ale bez twardych ciał stałych (kamienie, drobne elementy metalowe, żużel itp.) i cząstek ścierających (piasek, popiół itp.). Miejsce zastosowania: indywidualne posesje, gospodarstwa rolne, osiedla domków jednorodzinnych, zakłady przemysłowe, miejskie i gminne systemy kanalizacyjne, ośrodki wypoczynkowo-wczasowych. Wszystkie nasze zbiorniki posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ZALETY - sprzęg oraz prowadnice umożliwiające szybki demontaż pompy wraz z armaturą. - niskie koszty instalacji i eksploatacji, - łatwa instalacja i obsługa pomp, - odporne na środowisko agresywne, - nie wymagają stałej konserwacji, - całkowicie szczelne i nieprzepuszczalne, - mogą być zastosowane w każdych warunkach gruntowo-wodnych, - wysoka wytrzymałość mechaniczna i chemiczna. ELEMENTY PRZEPOMPOWNI Φ 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; ożebrowana konstrukcja, Φwew. = mm, Φzew. = 1180mm- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. 4. Sprzęg wraz z prowadnicami. Wysokość [mm] ESEPTIK RS ESEPTIK RS ESEPTIK RS ESEPTIK RS Typ pompy ESR ESR ESR ESR

26 DZIAŁ DRUGI PRZEPOMPOWNIE ŚCIEKÓW ZE SPRZĘGIEM ESEPTIK RS (Z POMPAMI O WIRNIKACH ROZDRABNIAJĄCYCH) CHARAKTERYSTYKA POMP Charakterystyka pompy WQ 1300 podnoszenie [m] [l/min] [m3/h] wydajność 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; karbowana konstrukcja,- materiał: PE, 3. Instalacja tłoczna z pompą i kompletem zaworów oraz trójnikiem umożliwiającym podłączenie węża do płukania sieci. 4. Sprzęg z prowadnicami. H ELEMENTY PRZEPOMPOWNI Φ Fi Rys.1. Przepompownia ESEPTIK Wysokość [mm] ESEPTIK RS ESEPTIK RS 1600 Rys.2. Przekrój przepompowni ESEPTIK Typ pompy ESR ESR

27 TERMOIZOLACYJNA OBUDOWA STUDNI GŁĘBINOWEJ ETO-term Termoizolacyjne obudowy studni głębinowych zastępują dotychczas stosowane obudowy z kręgów betonowych. Rozwiązania konstrukcyjne i zastosowane materiały (zastosowanie podstawy z laminatu poliestrowo-szklanego) pozwalają na eliminację efektu przemarzania zwyczajowo stosowanych podstaw betonowych. Dodatkowo ścianki obudowy ocieplono pianką poliuretanową o współczynniku przewodności cielnej rzędu 0,03 /mk. Nasze obudowy spełniają wszelkie normy stawiane przez Stację Sanitarno Epidemiologiczną oraz kryteria użytkowe. Ponadto konstrukcja zapewnia łatwy dostęp do wodomierza i armatury, a także umożliwia utrzymanie obudowy w określonych standardach czystości. Termoizolacyjna obudowa studni głębinowej ETO-term posiada Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. W skład termoizolacyjnej obudowy studni głębinowej wersja standard wchodzi: 1. Pokrywa i podstawa biała - laminat poliestrowo-szklanowy (warstwa: wewnętrzna, zewnętrzna), między warstwami ocieplenie z pianki poliuretanowej. 2. Wodomierz śrubowy. 3. Zawór zwrotny. 4. Przepustnica zaporowa. 5. Kran poboru próbek. 6. Manometr. 7. Zamek obudowy i zawiasy wykonane ze stali nierdzewnej. 8. Uchwyt do podnoszenia obudowy. 9. Układ grzewczy oraz skrzynka elektryczna z przyłączem elektrycznym 5 x 35 mm2 Opcja: - czujnik otwarcia obudowy - inny kolor (wzornik RAL) - zamiast wodomierza przepływomierz Wersja bez ogrzewania ETO-term ETO-term ETO-term ETO-term ETO-term ETO-term ETO-term ETO-term ETO-term ETO-term Przepływ nominalny [ ] Średnica rury [mm] ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO Wersja z ogrzewaniem ogrzewaniem ETO-term-O ETO-term-O ETO-term-O ETO-term-O ETO-term-O ETO-term-O ETO-term-O ETO-term-O ETO-term-O ETO-term Przepływ nominalny nominalny [[ ]] Średnica rury [mm] katalogowy ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO

28 TERMOIZOLACYJNA OBUDOWA STUDNI GŁĘBINOWEJ ETO-term-SN (OSPRZĘT ZE STALI NIERDZEWNEJ) Termoizolacyjne obudowy studni głębinowych z osprzętem ze stali nierdzewnej, zastępują dotychczas stosowane obudowy z kręgów betonowych. Rozwiązania konstrukcyjne i zastosowane materiały (zastosowanie podstawy z laminatu poliestrowo-szklanego) pozwalają na eliminację efektu przemarzania zwyczajowo stosowanych podstaw betonowych. Dodatkowo ścianki obudowy wypełniono kompozytem o zwiększonym współczynniku odporności cieplnej.... Nasze obudowy spełniają wszelkie normy stawiane przez Stację Sanitarno Epidemiologiczną oraz kryteria użytkowe.ponadto konstrukcja zapewnia łatwy dostęp do wodomierza i armatury, a także umożliwia utrzymanie obudowy w określonych standardach czystości. Termoizolacyjna obudowa studni głębinowej ETO-term-SN posiada Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. W skład termoizolacyjnej obudowy studni głębinowe z osprzętem za stali nierdzewnej wchodzi: 1. Pokrywa i podstawa - laminat poliestrowo-szklanowy (warstwa: wewnętrzna,zewnętrzna), miedzy warstwami ocieplony pianką poliuretanowa. 2. Wodomierz śrubowy. 3. Zawór zwrotny. 4. Przepustnica zaporowa. 5. Kran poboru próbek. 6. Manometr. 7. Zamek obudowy i zawiasy wykonane ze stali nierdzewnej. 8. Uchwyt do podnoszenia obudowy. 9. Układ grzewczy oraz skrzynka elektryczna z przyłączem elektrycznym 5 x 35 mm2 Opcja: - bez ogrzewania, - czujnik otwarcia obudowy, - inny kolor. Wersja z ogrzewaniem ETO-term-O-SN ETO-term-O-SN ETO-term-O-SN ETO-term-O-SN ETO-term-O-SN ETO-term-O-SN ETO-term-O-SN ETO-term-O-SN ETO-term-O-SN ETO-term-O-SN Przepływ nominalny nominalny [[ ]] Średnica rury [mm] Numer Numer katalogowy katalogowy ETO SN ETO SN ETO SN ETO SN ETO SN ETO SN ETO SN ETO SN ETO SN ETO SN ETO SN

29 DZIAŁ TRZECI TERMOIZOLACYJNA OBUDOWA STUDNI GŁĘBINOWEJ ETO-term-R (z ramą do osadzenia w betonie) ZALETY W termoizolacyjnej obudowie studni głębinowej ze stelażem, podstawę stanowi rama ze stali nierdzewnej lub stali ocynkowanej. Obudowa termoizolacyjna wykonana jest z laminatu poliestrowo-szklanego i wypełniona izolacją cieplną z pianki poliuretanowej o grubości 50mm (współczynnik przewodzenia cieplnego 0,022-0,025 W/mK). Zastosowane materiały oraz konstrukcja czasy ocieplającej pozwalają na wyeliminowanie efektu przemarzania. Obudowa studni głębinowej mocowana na ramie umożliwiającej bezpośrednie osadzenie w betonie. Wymiar ramy 1370x720mm. Konstrukcja obudowy zapewnia łatwy dostęp do jej wnętrz, a także umożliwia utrzymanie obudowy w określonych standardach czystości. Termoizolacyjna obudowa studni głębinowej ETO-term posiada Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ELEMENTY W wersji podstawowej obudowy ETO-term w skład wchodzi: 1. Obudowa termoizolacyjna z laminatu poliestrowo-szklanego (warstwa: wewnętrzna, zewnętrzna), miedzy warstwami ocieplona pianką poliuretanową 2. Podstawa - stelaż ze stali nierdzewnej lub stali ocynkowanej do posadowienia na fundamencie, 3. Zamek obudowy i zawiasy wykonane ze stali nierdzewnej. 4. Uchwyt do podnoszenia obudowy. 5. Skrzynka elektryczna z przyłączem elektrycznym 4 x 35 mm2 Skrzynka elektryczna dostarczana jest z obudową. Opcja dodatkowa: - instalacja hydrauliczna fi 32- fi 100, - wodomierz - ogrzewanie, - czujnik otwarcia obudowy, - inny kolor. W skład instalacji hydraulicznej wchodzi: - orurowanie, - armatura odcinająca, - manometr, - kran poboru próbek. Wersja z ogrzewaniem Materiał Stal ocynkowana ETO-term-O Stal nierdzewna ETO-term-O Średnica rury [mm] ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO ETO Uwagi W zamówieniu podajemy dane współpracującego wodomierza

30 DZIAŁ CZWARTY DOZIEMNE OBUDOWY STUDNI GŁĘBINOWEJ ESUB Obudowa ESUB zastępuje tradycyjne kręgi betonowe służące do zabudowy studni głębinowej. Przejście przez dno zbiornika umieszczone jest w sposób, umożliwiający bezproblemowy montaż zasuwy i wodomierza. Niezwykle wytrzymała, dzięki zastosowaniu ożebrowanej konstrukcji w przypadku Φ oraz kabrowanej konstrukcji w przypadku Φ. BUDOWA Φ mm Φ mm 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE. 2. Korpus monolit ożebrowana konstrukcja; Φwew. = mm, Φzew. = 1180mm - materiał: PE. 3. Stopnie złazowe wewnątrz zbiornika. 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE. 2. Korpus monolit karbowana konstrukcja; Φ = mm - materiał: PE. 3. Drabinka złazowa w komplecie, wysokość 1600mm oraz mm. Studnie sprzedawane są bez zestawu urządzeń służących do poboru, pomiaru i regulacji wody pobieranej ze studni głębinowej. POZIOM TERENU POZIOM TERENU POZIOM WARSTWY WODONOŚNEJ POZIOM WARSTWY WODONOŚNEJ ESUB ESUB ESUB ESUB ESUB ESUB Wysokość [mm] Waga[kg] ESU ESU ESU ESU ESU ESU ESU

31 DZIAŁ CZWARTY DOZIEMNE OBUDOWY STUDNI GŁĘBINOWEJ EPRIME (Z POMPAMI SAMOSSĄCYMI) Doziemne obudowy do stosowania w przypadkach, gdy poziom lustra wody umożliwia zastosowanie pomp samossących. Umożliwiają one rezygnację ze specjalnych pomieszczeń w budynkach na hydrofornię. Wykonywane są na bazie zbiorników o średnicy 1 m i 1.2 m. BUDOWA Φ mm Φ mm 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE. 2. Korpus monolit ożebrowana konstrukcja; Φwew. = mm, Φzew. = 1180mm - materiał: PE. 3. Stopnie złazowe wewnątrz zbiornika. 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE. 2. Korpus monolit karbowana konstrukcja; Φ = mm - materiał: PE. 3. Drabinka złazowa w komplecie. POZIOM TERENU POZIOM TERENU POZIOM WARSTWY WODONOŚNEJ POZIOM WARSTWY WODONOŚNEJ Wyposażenie dodatkowe 1. Zestaw hydroforowy. EPRIM EPRIM EPRIM EPRIM Wysokość [mm] Waga[kg] EPR EPR EPR EPR

32 DOZIEMNE ZESTAWY PRZYŁĄCZENIOWE DLA POMP 3 i 4 Doziemne zestawy przyłączeniowe stosujemy wówczas, gdy miejsce usytuowania pompy znajduje się na terenie, gdzie nie powinno być to praktycznie widoczne. Nie wymaga stosowania obudów studni / kręgów betonowych, doziemnych obudów z tworzyw. SPRZĘG ESO 1 1/4 Sprzęg ESO zapewnia szczelny, prosty przepust przez orurowanie, który nie dopuszcza do przedostania się do studni zanieczyszczonej wody powierzchniowej. Sprzęg ESO składa się z dwóch wsuwanych w siebie części (element stały i ruchomy), a za uszczelnienie odpowiada O-ring. Taka konstrukcja umożliwia podniesienie pompy bez konieczności rozłączania złączy. W celu ułatwienia montażu i demontażu zastosowano uchwyt do podnoszenia, który wkręca się w gwint w górnej części sprzęga. POKRYWA EMO Pokrywa EMO stanowi estetyczną i funkcjonalną osłonę studni głębinowych. Pokrywa wykonana jest z aluminium i posiada skrzynkę przyłączeniową, do której można podłączyć przewody o przekroju do 4 mm^(2), oraz dwa przepusty przewodów z zabezpieczeniem. INSTRUKCJA INSTALACJI SPRZĘGU ESO 1 1/4 Narzędzia: - Zamontowany hak z okrągłego pręta stalowego (1). - Uchwyt 1 z rury stalowej (2). Instrukcja instalacji: 1. Wywiercić otwór w płaszczu rury ochronnej poniżej głębokości zamarzania. Rozmiary: 1 =46mm, 1 1/4 =54mm, 1 1/2 =73mm. Ważne jest, aby otwory były odpowiedniej wielkości, zapobiegnie to dostępowi wód gruntowych do wejścia studni. 2. Zdemontować sprzęg i dołączyć stałą część (A) do haka. Należy upewnić się czy hak jest odpowiednio duży, aby zapobiegł wpadnięciu sprzegu. 3. Zamontować uszczelki, podkładki i nakrętki (B). 4. Za pomocą rury połączyć pompę z dolną częścią elementu ruchomego sprzęgu (C). 5. Zamocować uchwyt podnoszenia do górnej części elementu ruchomego sprzęgu (D). Pompa może być teraz montowana lub demontowana bez konieczności demontażu rury pomiędzy pompą a studnią. D SPRZĘGŁO ESO 1 1/4 POKRYWA EMO ESS EMO

33 DZIAŁ PIĄTY SEPARATORY TŁUSZCZU EKOTANK T (ZBIORNIK PIONOWY) Separatory tłuszczów przeznaczone są do usuwania ze ścieków substancji olejowych pochodzenia roślinnego i zwierzęcego o gęstości mniejszej niż 0,95 g/cm 3, które są częściowo lub całkowicie nierozpuszczalne w wodzie. Oddzielacze powinny być stosowane w miejscach, gdzie niezbędne jest wydzielanie tłuszczów: kuchnia zbiorowego żywienia, ubojnia i rzeźna, sklepy mięsne i rybne, zakłady utylizacji zwierząt, itp... ZASADA DZIAŁANIA Zasada działania opiera się na wykorzystaniu różnicy gęstości pomiędzy wodą a tłuszczami. Substancje lżejsze, tłuszcze i oleje flotują na powierzchnie. Ścieki zawierające substancje olejowe pochodzenia roślinnego i zwierzęcego doprowadzane są poprzez zintegrowany deflektor do komory głównej separatora. Zmniejszenie prędkości przepływu oraz równomierny podział strumienia ułatwia flotację tłuszczów oraz sedymentację osadów, które opadają na dno osadnika. Woda podczyszczona z tłuszczu kierowana jest poprzez rurę wylotową do systemu kanalizacji. ZALETY - zbiornik pionowy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, - wnętrze wykonane z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm, - gładkie ściany wewnętrzne zapobiegają przyleganiu tłuszczu, - komora poboru próbek zlokalizowana na odpływie wewnątrz separatora. ELEMENTY SEPARATORA Φ 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; ożebrowana konstrukcja, Φwew. = mm, Φzew. = 1180mm- materiał: PE, Istnieje możliwość zwiększenia wysokości zbiornika poprzez zastosowanie nadstawek. Wersja z osadnikiem Przepływ nominalny [l/s] EKOTANK T EKOTANK T EKOTANK T EKOTANK T Pojemność części osadowej[l] EKT EKT EKT EKT

34 DZIAŁ PIĄTY SEPARATORY TŁUSZCZU EKOTANK T (ZBIORNIK PIONOWY) ELEMENTY SEPARATORA Φ 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; karbowana konstrukcja,- materiał: PE, WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe Instalacja do opróżniania zbiornika Czujnik wysokościowy warstwy tłuszczu Sygnalizator alarmowy EKT-IDZ-01 EKT-CWW-02 EKT-SA-03 EKT-PRP-04 Pompka ręczna do poboru próbek Układ automatycznego zamknięcia odpływu EKT-UAZ-05 EKT-W-06 EKT-N-07 Wentylacja Nadstawka Istnieje możliwość zwiększenia wysokości zbiornika poprzez zastosowanienadstawek. Wersja z osadnikiem Przepływ nominalny [l/s] EKOTANK T EKOTANK T 3 4 Wersja bez osadnika Przepływ nominalny [l/s] 3 4 EKOTANK T EKOTANK T EKOTANK T 5 Pojemność części osadowej[l] Pojemność części osadowej[l] - EKT EKT EKT EKT EKT

35 DZIAŁ PIĄTY SEPARATORY TŁUSZCZU EKOTANK T (ZBIORNIK POZIOMY) Separatory tłuszczów przeznaczone są do usuwania ze ścieków substancji olejowych pochodzenia roślinnego i zwierzęcego o gęstości mniejszej niż 0,95 g/cm3, które są częściowo lub całkowicie nierozpuszczalne w wodzie. Oddzielacze powinny być stosowane w miejscach, gdzie niezbędne jest wydzielanie tłuszczów: kuchnia zbiorowego żywienia, ubojnia i rzeźna, sklepy mięsne i rybne, zakłady utylizacji zwierząt, ZASADA DZIAŁANIA Ścieki zawierające substancje olejowe pochodzenia roślinnego i zwierzęcego doprowadzane są poprzez zintegrowany deflektor do komory głównej separatora. Zmniejszenie prędkości przepływu oraz równomierny podział strumienia ułatwia flotację tłuszczów i sedymentację osadu, który osadza się na dnie separatora. Woda podczyszczona z tłuszczu kierowana jest poprzez rurę wylotową, której kształt uniemożliwia ich wypływanie z separatora do systemu kanalizacji. ZALETY - zbiornik poziomy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, - wnętrze wykonane z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm, - gładkie ściany wewnętrzne zapobiegają przyleganiu tłuszczu, - komora poboru próbek zlokalizowana na odpływie wewnątrz separatora. ELEMENTY WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe Instalacja do opróżniania zbiornika Czujnik wysokościowy warstwy tłuszczu Sygnalizator alarmowy EKT-IDZ-01 EKT-CWW-02 EKT-SA-03 Pompka ręczna do poboru próbek Układ automatycznego zamknięcia odpływu Wentylacja Nadstawka Wersja bez osadnika EKOTANK T 1300 EKOTANK T 1300 EKOTANK T EKOTANK T 1400 EKOTANK T EKT-PRP-04 EKT-UAZ-05 EKT-W-06 EKT-N-07 Przepływ nominalny [l/s] EKT EKT EKT EKT EKT

36 DZIAŁ PIĄTY SEPARATORY SKROBI EKOTANK S (ZBIORNIK PIONOWY) Skrobia jest wypłukiwana przez wodę, podczas procesu obierania, łuskania i płukania warzyw (ziemniaki, zboże, rośliny strączkowe). Ścieki zawierające skrobię powodują powstanie osadów w przewodach odpływowych, przyczyniając się do zapychania rur kanalizacyjnych. Separatory skrobi powinny być stosowane w miejscach, gdzie niezbędne jest wydzielanie skrobi: zakłady przetwórstwa warzyw, restauracje, wytwórnie frytek, zakłady produkcji makaronów, krochmalu oraz w piekarniach. ELEMENTY - zbiornik pionowy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, - wewnętrzne wykonanie zbiornika z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm, - króciec wlotowy i wylotowy z polietylenu, - wysoka wytrzymałość mechaniczna i chemiczna, - komora poboru próbek zlokalizowana na odpływie wewnątrz separatora. ZASADA DZIAŁANIA Ścieki zawierające skrobię doprowadzane są przez zintegrowany deflektor do komory separatora. W związku ze zmniejszeniem prędkości przepływu ścieków, następuje proces sedymentacji skrobi, która osadza się na dnie separatora. Wprowadzane do separatora ścieki zawierające skrobię, wytwarzają pianę, dlatego układ może być opcjonalnie wyposażony w instalację do zbijania piany sprzężoną z elektrozaworem, która jest uruchamiana automatycznie w chwili doprowadzenia ścieków do separatora. Wstępnie podczyszczone ścieki, bez zawartości skrobi, kierowane są poprzez rurę wylotową do systemu kanalizacji. ELEMENTY SEPARATORA Φ 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; ożebrowana konstrukcja, Φwew. = mm, Φzew. = 1180mm- materiał: PE, Przepływ nominalny [l/s] EKOTANK S EKOTANK S EKOTANK S Pojemność części osadowej[l] EKS EKS EKS

37 DZIAŁ PIĄTY SEPARATORY SKROBI EKOTANK S (ZBIORNIK PIONOWY) ELEMENTY SEPARATORA Φ 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE, 2. Korpus monolit; karbowana konstrukcja,- materiał: PE, WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe Instalacja do opróżniania zbiornika Czujnik wysokościowy warstwy skrobi Sygnalizator alarmowy EKS-IOZ-02 EKS-CWW-03 EKS-SA-04 Pompka ręczna do poboru próbek Instalacja do zbijania piany sterowana elektrozaworem Wentylacja Nadstawka EKS-PRP-05 EKS-IDZ-01 EKS-W-06 EKS-N-07 Istnieje możliwość zwiększenia wysokości zbiornika poprzez zastosowanienadstawek. Wersja z osadnikiem Przepływ nominalny [l/s] EKOTANK S 4 Pojemność części osadowej[l] 600 EKS

38 DZIAŁ PIĄTY SEPARATORY SKROBI EKOTANK S (ZBIORNIK POZIOMY) Skrobia jest wypłukiwana przez wodę, podczas procesu obierania, łuskania i płukania warzyw (ziemniaki, zboże, rośliny strączkowe). Ścieki zawierające skrobię powodują powstanie osadów w przewodach odpływowych, przyczyniając się do zapychania rur kanalizacyjnych. Separatory skrobi powinny być stosowane w miejscach, gdzie niezbędne jest wydzielanie skrobi: zakłady przetwórstwa warzyw, restauracje, wytwórnie frytek, zakłady produkcji makaronów, krochmalu oraz w piekarniach. ELEMENTY - zbiornik poziomy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, - wewnętrzne wykonanie zbiornika z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm - króciec wlotowy i wylotowy z polietylenu, - wysoka wytrzymałość mechaniczna i chemiczna, - komora poboru próbek zlokalizowana na odpływie wewnątrz separatora. ZASADA DZIAŁANIA Ścieki zawierające skrobię doprowadzane są przez zintegrowany deflektor do komory separatora. W związku ze zmniejszeniem prędkości przepływu ścieków następuje proces sedymentacji skrobi, która osadza się na dnie separatora. Wprowadzane do separatora ścieki zawierające skrobię wytwarzają pianę, dlatego układ może być opcjonalnie wyposażony w instalację do zbijania piany sprzężoną z elektrozaworem, która jest uruchamiana automatycznie w chwili doprowadzenia ścieków do separatora. Wstępnie podczyszczone ścieki bez zawartości skrobi kierowane są poprzez rurę wylotową do systemu kanalizacji. WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe Instalacja do zbijania piany sterowana elektrozaworem Instalacja do opróżniania zbiornika EKS-IDZ-01 EKS-IOZ-02 Czujnik wysokościowy warstwy skrobi EKS-CWW-03 Sygnalizator alarmowy Pompka ręczna do poboru próbek Wentylacja Nadstawka EKS-SA-04 EKS-PRP-05 EKS-W-06 EKS-N-07 Wersja z osadnikiem Przepływ nominalny [l/s] Pojemność części osadowej[l] EKOTANK S 726 EKOTANK S EKOTANK S EKOTANK S EKOTANK S EKOTANK S EKS EKS EKS EKS EKS EKS

39 DZIAŁ SZÓSTY ZBIORNIKI NA WODĘ DESZCZOWĄ EORAIN V (ZBIORNIK PIONOWY) I ZALETY Zbiornik EORAIN V produkcji Eotech służy do gromadzenia wody deszczowej i wykorzystywaniu jej do podlewania trawników i ogródków, mycia samochodów, prania, sprzątania itp. Zbiornik jest niezwykle wytrzymały dzięki ożebrowanej/karbowanej konstrukcji zbiornika. Rozwiązanie konstrukcyjne włazu rewizyjnego o wymiarach 600 mm umożliwia łatwy i wygodny dostęp do wnętrza zbiornika. - zbiornik poziomy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, - wewnętrzne wykonanie zbiornika z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm, - króciec wylotowy z polietylenu, ELEMENTY ZBIORNIKA Φ 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE. 2. Korpus monolit; ożebrowana konstrukcja; Φwew. = mm, Φzew. = 1180mm - materiał: PE. 3. Stopnie złazowe wewnątrz zbiornika. 4. Uchwyty do transportu - 2 sztuki. 600 mm H 50 mm Waga[kg] 70 Φwew. mm Φzew.1180 mm Wersja bez wyposażenia Wysokość [mm] EORAIN V 2250 EORAIN V Waga[kg] Pojemność [l] ERV ERV Wersja z wyposażeniem EORAIN V EORAIN V Waga[kg] - Pojemność [l] ERV ERV Wysokość [mm] 2250

40 DZIAŁ SZÓSTY ZBIORNIKI NA WODĘ DESZCZOWĄ EORAIN V (ZBIORNIK PIONOWY) ELEMENTY ZBIORNIKA Φ H H H 1. Pokrywa; DN = 600mm, H = 50mm - materiał: PE 2. Korpus monolit; karbowana konstrukcja Φwew. = mm, - materiał: PE.. 3. Drabina złazowa. Fi Fi Fi WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe Rura ssawna Układ tłoczny z pompą EOS EOS Wersja bez wyposażenia Wysokość [mm] EORAIN V EORAIN V EORAIN V Waga[kg] Pojemność [l] ERV ERV ERV Wersja bez wyposażenia Wysokość [mm] EORAIN V EORAIN V EORAIN V Waga[kg] - Pojemność [l] ERV ERV ERV

41 DZIAŁ SZÓSTY ZBIORNIKI NA WODĘ DESZCZOWĄ EORAIN H (ZBIORNIK POZIOMY) OPIS ZBIORNIKA Zbiornik EORAIN H produkcji Eotech służy do gromadzenia wody deszczowej i wykorzystywaniu jej do podlewania trawników i ogródków, mycia samochodów, prania, sprzątania itp. Zbiornik jest niezwykle wytrzymały dzięki karbowanej konstrukcji zbiornika. Rozwiązanie konstrukcyjne włazu rewizyjnego o wymiarach 600 mm umożliwia łatwy i wygodny dostęp do wnętrza zbiornika. ELEMENTY - zbiornik poziomy z polietylenu o dużej gęstości, wykonany metodą formowania rotacyjnego, - wnętrzne zbiornika wykonane z materiałów całkowicie odpornych na korozję, - pokrywa z polietylenu o wymiarze 600 mm, - króciec wylotowy z polietylenu, WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe Rura ssawna Układ tłoczny z pompą EOS EOS Wersja bez wyposażenia EORAIN H EORAIN H Pojemność [l] 3000 ERH ERH Wersja z wyposażeniem EORAIN H EORAIN H Pojemność [l] 3000 ERH ERH

42 DZIAŁ SZÓSTY ZBIORNIK BEZODPŁYWOWY ESORDIA (ZBIORNIK POZIOMY) Zbiorniki bezodpływowe (szamba), służą do tymczasowego gromadzenia ścieków bytowo-gospodarczych do czasu ich wywiezienia wozem asenizacyjnym do oczyszczalni. Nasze zbiorniki wykonane są metoda formowania rotacyjnego. Szamba stosujemy w przypadku, gdy: - w domu powstaje mała ilość ścieków i budowanie przydomowej oczyszczalni jest nieopłacalne, - nie ma możliwości podłączenia się do miejskiego systemu kanalizacji sanitarnej, - nie ma możliwości zastosowania biologicznej oczyszczalni ścieków z powodu wysokiego poziomu wód gruntowych, - nieprzepuszczalności gruntu, - lokalne uwarunkowania prawne nie zezwalają na wybudowanie przydomowej oczyszczalni ścieków, - na danym terenie planowana jest budowa kanalizacji sanitarnej, a zbiornik traktowany jest jako rozwiązanie tymczasowe. WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe Rura ssawna do odpompowania osadów ESORDIA ESORDIA Pojemność zbiornika bezodpływowego [l] 3000 ESPH-RSO ES ESO

43 DZIAŁ SIÓDMY PRZYDOMOWE OCZYSZCZALNIE ŚCIEKÓW ESPURA H (TYPU DRENAŻOWEGO W ZBIORNIKU POZIOMYM) Jedną z głównych przyczyn, dla której decydujemy się na zastosowanie przydomowej oczyszczalni ścieków jest brak możliwości podłączenia się do systemu kanalizacji. Przydomowa oczyszczalnia to zestaw urządzeń, których zadaniem jest oczyścić ścieki socjalno - bytowe pochodzące z toalet, kuchni, łazienek do takiego stopnia, że będziemy mogli odprowadzić je do gruntu i nie będą stanowić one zagrożenia dla środowiska naturalnego. Zasada działania przydomowej oczyszczalni ścieków z drenażem rozsączającym polega na II etapowym procesie oczyszczania. W I etapie ścieki socjalno-bytowe kierowane są grawitacyjnie do osadnika gnilnego, gdzie usuwane są głównie substancje nierozpuszczalne w wodzie. W II etapie ścieki kierowane są do studzienki rozdzielczej, skąd następuje ich równomierne rozprowadzenie po poszczególnych nitkach drenażu. Przez perforowane otwory następuje grawitacyjne przesączanie do obsypki, gdzie zachodzą procesy biologicznego oczyszczania ścieków przy udziale bakterii tlenowych. ELEMENTY - osadnik gnilny, - studzienka rozdzielcza, - rury PVC pełne, - rury PVC drenażowe - elementy łączące. WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe Rura ssawna do odpompowania osadów Pojemność zbiornika gnilnego [l] ESPURA H ESPURA H ESPURA H ESPURA H Długość drenaży [m] ESPH-RSO-01 ESH ESH ESH ESH

44 DZIAŁ SIÓDMY PRZYDOMOWE OCZYSZCZALNIE ŚCIEKÓW ESPURA H (TYPU TUNELOWEGO W ZBIORNIKU POZIOMYM) Każde gospodarstwo domowe wytwarza ścieki socjalno-bytowe z kuchni, łazienek i toalet (WC), które ze względów sanitarnych powinny zostać oczyszczone. Zasada działania przydomowej oczyszczalni oparta jest na II etapowym oczyszczaniu w osadniku gnilnym oraz w tzw. tunelach rozsączających. W I etapie ścieki socjalno-bytowe kierowane są grawitacyjnie do osadnika gnilnego, gdzie usuwane są głównie substancje nierozpuszczalne w wodzie. W II etapie ścieki kierowane są do studzienki rozdzielczej, skąd następuje ich rozprowadzenie do tunelów rozsączających, w których dzięki dużej powierzchni infiltracji oraz znakomitym warunkom tlenowym rozwija się błona biologiczna. Ścieki przechodząc przez błonę biologiczną uzyskują wysokie parametry redukcji zanieczyszczeń. Wszystkie nasze zbiorniki posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ELEMENTY - osadnik gnilny, - studzienka rozdzielcza, - rury PVC pełne, - tunele rozsączające, - elementy łączące. W opcji za dopłatą może zostać wbudowana rura ssawna do odpompowania zbiornika. WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe Rura ssawna do odpompowania osadów Pojemność zbiornika gnilnego [l] ESPURA H ESPURA H ESPURA H ESPURA H Ilość tuneli [szt.] ESPH-RSO-01 ESH ESH ESH ESH

45 DZIAŁ SIÓDMY OCZYSZCZALNIA DO DOMKÓW LETNISKOWYCH ESPURA V (TYPU DRENAŻOWEGO W ZBIORNIKU PIONOWYM) Zaostrzane coraz bardziej przepisy sanitarne, jakie stawiane są m.in. na właścicielach domków letniskowych czy gospodarstw agroturystycznych, nakładają na nich obowiązek zainstalowania przydomowych oczyszczalni ścieków. Charakterystyczną cechą ośrodków wypoczynkowych jest ich nietypowe położenie na terenach cennych przyrodniczo, najczęściej pozbawionych dostępu do infrastruktury wodno kanalizacyjnej. Firma EOTECH wyprodukowała przydomową oczyszczalnię ścieków typu ESPURA V, przystosowaną do pracy w warunkach, jakie występują w przypadku domków letniskowych. Wszystkie nasze zbiorniki posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ELEMENTY - osadnik gnilny, - studzienka rozdzielcza, - rury PVC drenażowe, - rury PVC pełne, - elementy łączące. WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe Rura ssawna do odpompowania osadów Pojemność zbiornika gnilnego [l] ESPURA V Wysokość [mm] 1500 ESPH-RSO-01 Długość drenażu [m] 30 ESV

46 DZIAŁ SIÓDMY OCZYSZCZALNIA DO DOMKÓW LETNISKOWYCH ESPURA V (TYPU TUNELOWEGO W ZBIORNIKU PIONOWYM) Zaostrzane coraz bardziej przepisy sanitarne, jakie stawiane są m.in. na właścicielach domków letniskowych czy gospodarstw agroturystycznych, nakładają na nich obowiązek zainstalowania przydomowych oczyszczalni ścieków. Charakterystyczną cechą ośrodków wypoczynkowych jest ich nietypowe położenie na terenach cennych przyrodniczo, najczęściej pozbawionych dostępu do infrastruktury wodno kanalizacyjnej. Firma EOTECH wyprodukowała przydomową oczyszczalnię ścieków typu ESPURA V, przystosowaną do pracy w warunkach, jakie występują w przypadku domków letniskowych. Wszystkie nasze zbiorniki posiadają Atest Higieniczny Narodowego Instytutu Zdrowia Publicznego PZH. ELEMENTY - osadnik gnilny, - studzienka rozdzielcza, - tunele rozsączające, - rura PVC pełna, - elementy łączące. WYPOSAŻENIE DODATKOWE Wyposażenie dodatkowe Rura ssawna do odpompowania osadów Pojemność osadnika gnilnego [l] ESPURA V ESPH-RSO-01 Wysokość [mm] Ilość tuneli [szt.] ESV

47 DZIAŁ ÓSMY KURTYNA WODNA KURTYNA WODNA E (z czujnikiem ruchu załączającym kurtynę) INFORMACJE OGÓLNE Kurtyny wodne stosowane podczas upałów służą do ochłody mieszkańców. Stawiane są na rynkach, deptakach, placach zabaw. Urządzenia wytwarzają mgiełkę wodną, dzięki zastosowaniu specjalistycznych dysz zamgławiających umieszczonych w wewnętrznych częściach ramy nośnej (można dowolnie konfigurować ilość dysz oraz moc zamgławiania). Proste w obsłudze, montażu oraz eksploatacji, dają możliwość zareklamowania się inwestorowi lub sponsorom. Załączenie kurtyny odbywa się za pomocą czujnika ruchu, który włącza się automatycznie po wykryciu ruchu w okolicach kurtyny wodnej. Czujnik zasilany jest przez cztery baterię AA, które wystarczą na około 1,5-2 lata. Pod wpływem temperatury woda odparowuje, w związku z tym nie ma potrzeby montażu dodatkowych urządzeń służących do odprowadzania wody. Kurtyny wodne są bardzo ekonomiczne. Wydajność jednej dyszy wynosi 33l/h. Ustawiając czas działania urządzenia 15 sekund oraz zakładając, iż w kurtynie zamontowanych jest 10 dysz, zużycie wody wynosi 1,4 l/1 załączenie. Czas załączenia oraz ilość i moc dysz jest zależna od indywidualnych wymagań klienta.. BUDOWA element sterujący, 2- kolektor przyłączeniowy, 3- dysze, 4- moduł elektroniczny, 6- czujka ruchu, 7- osłona, 8- stopy. Króciec przyłączeniowy wyposażony jest w filtr siatkowy, który należy okresowo czyścić. Całość montujemy zgodnie z zaleceniami Instrukcji montażu i eksploatacji.

48 DZIAŁ DZIEWIĄTY FONTANNY FONTANNA PŁYWAJĄCA VULCANO 200 Fontanny Pływające firmy Eotech znalazły zastosowanie w miejscach, gdzie ze względu na zbyt dużą głębokość zbiornika wodnego, niekorzystne podłoże bądź wahania poziomu lustra wody, nie ma możliwości zainstalowania fontann stacjonarnych. Fontanny pływające są dodatkiem upiększającym zbiorniki wodne. Urozmaicają stawy, oczka wodne, jeziora oraz parki ze zbiornikami wodnymi. Szczególnie ciekawie prezentują się po zapadnięciu zmroku. Właściwie dobrane oświetlenia nadaje fantastyczny wygląd i niepowtarzalny nastrój. Obrazy wodne w połączeniu z szumem wody pozwalają na pełen relaks. WŁAŚCIWOŚCI 1. Walory estetyczne. 2. Napowietrzanie wody. 3. Uzyskanie możliwie najwyższego stopnia cyrkulacji wody w obiegu zbiornika powodując: - zmniejszenie ilości powstawania glonów, - eliminacje nieprzyjemnych zapachów zbiornika ze stojącą wodą, - zmniejszenie ilości komarów lęgnących się w wodzie 4. Przesuwanie wody z wyższych warstw do niższym i odwrotnie wyrównując jej temperaturę. ELEMENTY 1. Pompa fontanny. 2. Pływak z linami kotwiącymi. 3. Filtr zabezpieczający przed zanieczyszczeniem. 4. Dysza Vulcano 200. DANE TECHNICZNE -Napięcie [V] Natężenie [A] - 5,4 -Moc pobierania[kw] - max 3,0 -Masa fontanny [kg] Wymiary fontanny [mm] x1070x420 -Max wydajność [l/h] (max 35000) -Ciśnienie[bar] - 1,1 (max 5,5) -Wysokość strumienia[m] -6 - Ilość dysz - 19 PARAMETRY DYSZY -Wysokość dyszy [mm] Średnica dyszy [mm] Ilość strumieni Średnica strumieni zew. [mm] - 18x6 -Średnica strumieni wew. [Mm] - 1x8 -Materiał - tworzywo/brąz -Waga [kg] - 3,7 Dział Handlowy tel.: , fax: , handel@eotech.pl

49 DZIAŁ DZIEWIĄTY FONTANNY FONTANNA PŁYWAJĄCA VULCANO 200 WYMIARY FONTANNY GALERIA Dział Handlowy tel.: , fax: ,

50 DZIAŁ DZIEWIĄTY FONTANNY FONTANNA PŁYWAJĄCA VULCANO 300 Fontanny Pływające firmy Eotech znalazły zastosowanie w miejscach, gdzie ze względu na zbyt dużą głębokość zbiornika wodnego, niekorzystne podłoże bądź wahania poziomu lustra wody, nie ma możliwości zainstalowania fontann stacjonarnych. Fontanny pływające są dodatkiem upiększającym zbiorniki wodne. Urozmaicają stawy, oczka wodne, jeziora oraz parki ze zbiornikami wodnymi. Szczególnie ciekawie prezentują się po zapadnięciu zmroku. Właściwie dobrane oświetlenia nadaje fantastyczny wygląd i niepowtarzalny nastrój. Obrazy wodne w połączeniu z szumem wody pozwalają na pełen relaks. WŁAŚCIWOŚCI 1. Walory estetyczne. 2. Napowietrzanie wody. 3. Uzyskanie możliwie najwyższego stopnia cyrkulacji wody w obiegu zbiornika powodując: - zmniejszenie ilości powstawania glonów, - eliminacje nieprzyjemnych zapachów zbiornika ze stojącą wodą, - zmniejszenie ilości komarów lęgnących się w wodzie 4. Przesuwanie wody z wyższych warstw do niższym i odwrotnie wyrównując jej temperaturę. ELEMENTY 1. Pompa fontanny. 2. Pływak z linami kotwiącymi. 3. Filtr zabezpieczający przed zanieczyszczeniem. 4. Dysza Vulcano 300. DANE TECHNICZNE -Napięcie [V] Natężenie [A] - 16,5 -Moc [kw] - max 7,5 -Masa fontanny [kg] Wymiary fontanny [mm] x1600x970 -Max wydajność [l/h] Wysokość strumienia[m] Ilość dysz - 19 PARAMETRY DYSZY -Wysokość dyszy [mm] Średnica dyszy [mm] Ilość strumieni Średnica strumieni zew. [mm] - 18x8 -Średnica strumieni wew. [Mm] - 1x12 -Materiał - mosiądz -Waga [kg] - 15 Dział Handlowy tel.: , fax: , handel@eotech.pl
