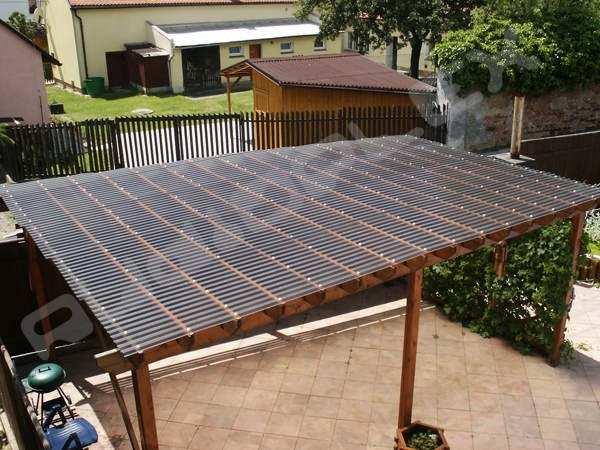

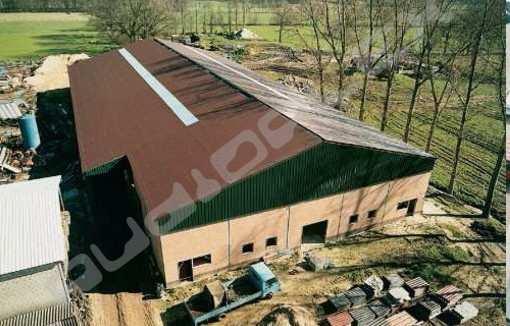

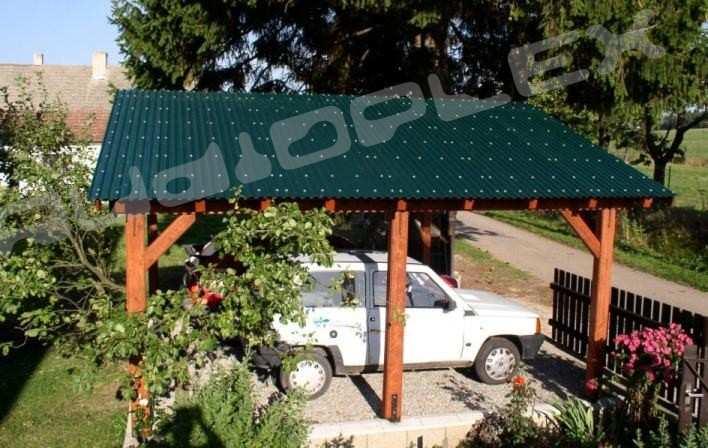

1 Płyty Trapezowe Faliste PCV/WBS Salux - faliste i trapezowe płyty z PCW. Profilowane płyty PCW to materiał idealny do lekkich zadaszeń. Salux może być stosowany na pawilony ogrodowe, zadaszenia miejsc parkingowych, przeszklenia balkonów i tarasów, pokrycia basenów ogrodowych oraz daszki wejściowe. Salux nie wymaga specjalistycznego sprzętu do montażu. Wraz z płytami oferujemy podkładki dystansowe i śruby. Płyty o grubości 0,8 mm. Aprobata techniczna ITB Nr AT /97. Typowe zastosowania: pokrycia dachowe balkonów, wiat, altan, garaży, tarasów, obiektów targowych i handlowych jak również ściany chroniące przed wiatrem i osłaniające widoczność( ścianki oddzielające )przegrody, parkany, przechowalnie, hale sportowe, magazyny itp. S P R Z E D A J E M Y R Ó W N I EŻ Poliwęglan Strong Poliwęglan lity Plexi PMMA Polietylen PE300 PE500 Tekstolit Płyty PCV WBS Play TEC Moduł elastyczności: n/mm2(din 53457) Odporność na uderzenia: podwyższona Przewodnictwo ciepła: 0,17 W/mK (DIN 52612) Liniowy współczynnik rozciągalności: 0,8x10-4K-1 (DIN 53752) Przyjmowanie wilgotności: < 0,1% (DIN 53495) Klasyfikacja ogniowa Din 4102 B1 trudno zapalane Odporność na temperaturę: do 88oC (SALUX - test własny) Ciężar właściwy 1,38-1,42 g/cm2

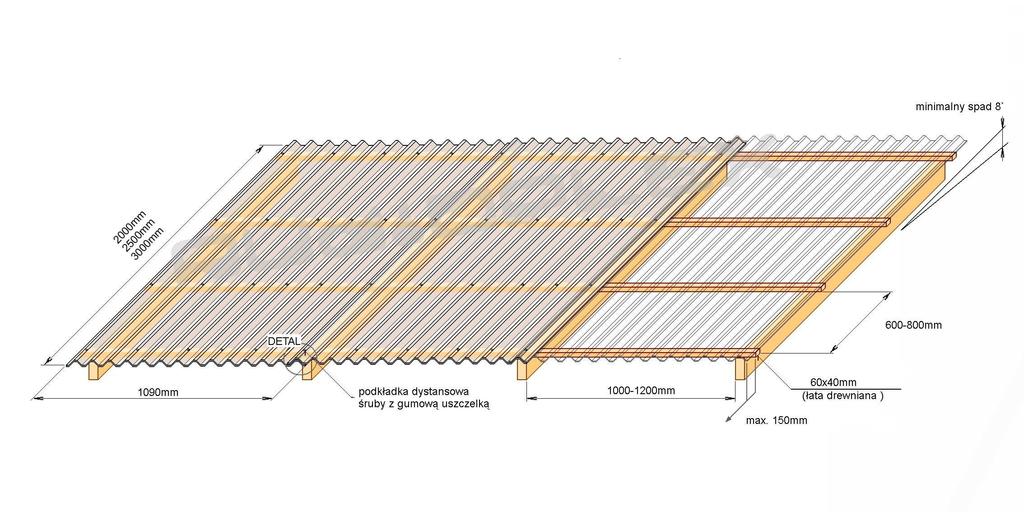

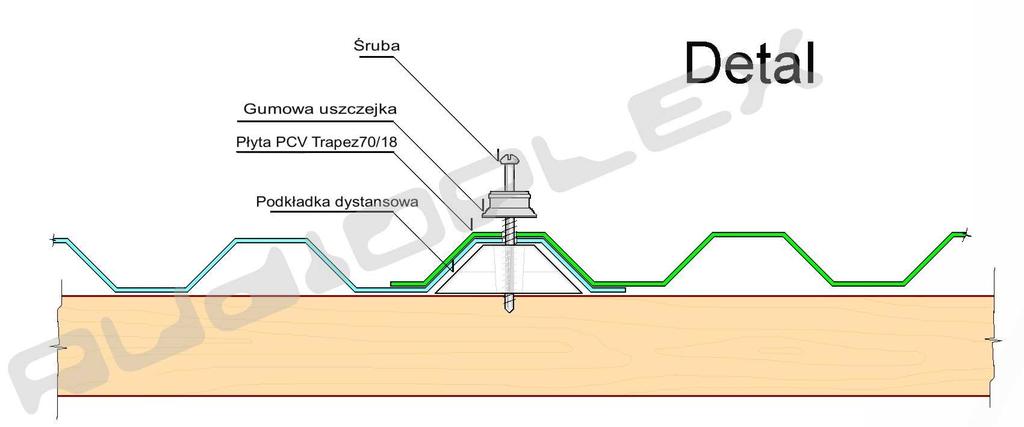

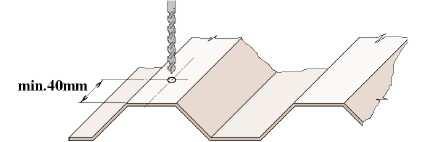

2 T E L : SKŁADOWANIE I TRANSPORT PŁYT Płyty w stosie (złożone na sobie kilka płyt), zarówno magazynowane, jak i na czas transportu, zawsze chronić przed słońcem i deszczem. Składować na powierzchni płaskiej tak aby uniknąć deformacji płyt. Jeżeli podłoże jest gorące, to położyć płyty na paletę, a nie bezpośrednio na podłoże. Przykrywać jasną folią nieprzepuszczającą światła lub składować płyty pod dachem. Maksymalna wysokość stosu przy składowaniu : 50 cm dla płyt Sallux KONSTRUKCJA POD PŁYTY Łaty drewniane 4 x 6 cm lub kątownik stalowy lub stalowy profil zamknięty. Zalecane odstępy łat: +/- 60 cm. Na terenach, gdzie występują silne wiatry i/lub duże opady śniegu stosować mniejsze odstępy. OBRÓBKA Do cięcia stosować piłę o drobnych ząbkach i niewielkim rozwarciu (np. piła do metalu). W przypadku cięcia maszynowego należy stosować tarczę diamentową lud tarcze o drobnych ząbkach z węglików spiekanych. Otwory wiercić (nie Przebijać ) 3mm większe od trzpienia śruby, stosować wiertła do tworzyw sztucznych (np. Uinbit ) lub typowe wiertła do metalu. Przy zakładkach wzdłużnych otwory nie należy wiercić w odległości mniejszej niż 50mm od brzegu płyty. MOCOWANIE ŚRUBAMI Przy montażu na dachu, w obrębie nakładani się na siebie płyt, na wierzchu fali, fale 1, 4, 7... za pomocą śruby z uszczelką i odpowiednią podkładką dystansową. Przy montażu na ścianie - na dole ZAKŁAD WZDŁUŻNY Zakład min. 15 cm (20*) w obrębie dachu, a 10 cm na ścianie. Zakładka na szerokości min. 1 fala (2 fale*) - Zwracać uwagę na główne kierunki wiatrów. * zalecane wartości na obszarach silnych wiatrów i śniegów WYSTAWANIE KRAWĘDZI PŁYTY Płyta może max wystawać 150 mm; minimalna odległość między śrubą a kantem zewnętrznym płyty - 40 mm. MINIMALNE NACHYLENIE DACHU Płyt nie stosować na dachach o spadku mniejszym niż 8 stopni. ( zalecane od 10 stopni). Płyty stosować tylko w miejscach gdzie nie nagrzewają się powyżej 60`C. Nie stosować żadnej izolacji cieplnej za lub pod płytami. Zabronione jest chodzenie bezpośrednio po płytach. W przypadkach koniecznych ( np. w trakcie montażu) stosować tzw. łaty. MONTAŻ Nie montować płyt uszkodzonych, pękniętych w transporcie lub w czasie obróbki. Nie wykonywać montaż w temperaturze poniżej 5 stopni C. Płyty montować stroną zabezpieczoną przed promieniami UV ( strona na której znajduje się naklejki lub wytłoczony napis ) ku górze Konstrukcja na której mocowane są płyty powinien być koloru jasnego lub w miejscu styku z płytą pomalowana na biało. Płyty układać rzędami w kierunku odwrotnym do kierunku najczęściej wiejących wiatrów oraz od dołu do góry. Kolejna rzędy przesunąć o szerokości płyty. Płyty układane na ścianie mocować w dolinach fal, a układne na dachu ( przy zastosowaniu odpowiednich podkładek dystansowych ) na grzbiecie fal. Połączenie płyt należy uszczelnić silikonem lub taśmą uszczelniającą Płyty okapowe powinna wystawać co najmniej 50mm poza płatew okapową. W przypadku dachów o małym spadku i dużej powierzchowni zakład powinien wynosić dwie fale. W pozostałych przypadkach jedna lub półtorej fali. Przy wszystkich konstrukcjach należy pamiętać o dostatecznej wentylacji, a z uwagi na rozszerzalność termiczną o pozostawieniu odpowiedniego luzu. W przypadku konstrukcji nietypowych należy korzystać ze szczegółowych rozwiązań zaproponowanych przez producenta. KALENICE Kalenice można używać także jako okapniki. Kalenice można dopasować do różnych stopni pochyłu dachu. Przewiercać śruby w co najmniej 6-8 punktach (co druga fala). CHODZENIE PO PŁYTACH Nie chodzić po płytach! O ile będzie to konieczne, używać desek rozkładających ciężar, opierając je o konstrukcję dachu. Zabezpieczyć deski tak, aby nie porysować płyt. CZYSZCZENIE Nie używać żadnych środków do szorowania, a czyszczenie ciśnieniowe - tylko pod najniższym ciśnieniem. Na mycie powierzchni płyt nadaje się czysta woda i ług mydlany. T E L : W W W. A U D I O P L E X. P L

3 Płyta Trapezowa70/18 i Faliste 76/18 T E L : W W W. A U D I O P L E X. P L

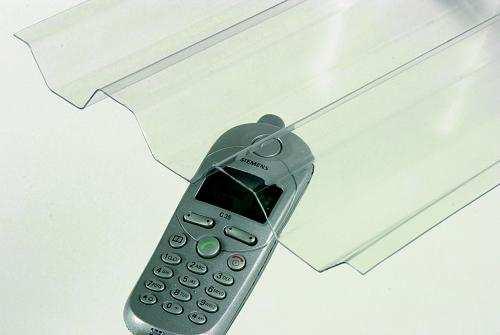

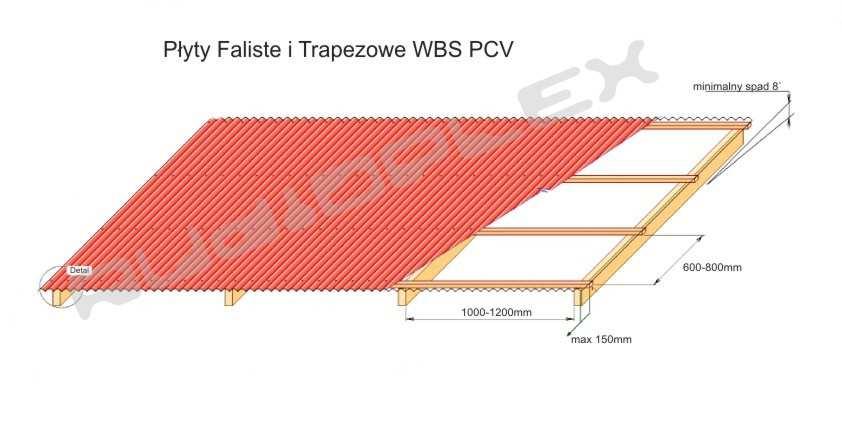

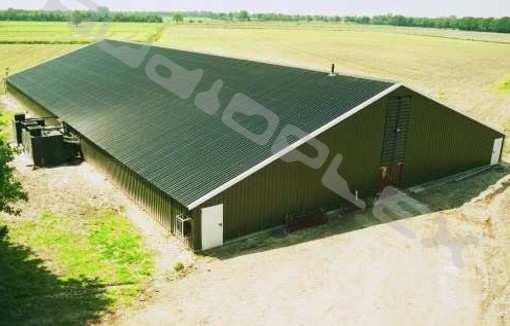

4 T E L ; A U D I O P L E O 2. P L WBS bardzo odporne na uderzenia 5 lat gwarancji na uderzenia i pęknięcia, 10 lat gwarancji na wytrzymałość na warunki atmosferyczne, odporność na temperaturę - 86 C; dostępna kolorystyka: ceglany, zielony, brązowy grubość płyt: 1,2 mm waga wynosząca nie całe 2 kg/1 m²

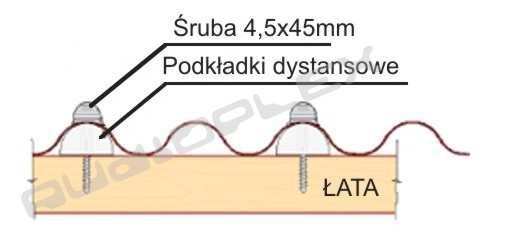

5 Cennik płyt PCV oraz PCV WBS Podkładki dystansowe (opakowania 100szt ) -faliste trapezowe Śruby z gumową uszczelką 4,5x45mm (opakowanie 100szt) Rodzaj Kolor Wymiar (m) Trapez 70/18 Przezroczysty Przydymiony brąz 1,09x2 1,09x2,5 1,09x3 1,09x2 1,09x2,5 1,09x3 niebieski 1,09x2 Falista (sinus) 76/18 Przezroczysty 0,9x2 Falista (sinus) 76/18 Przydymiony brąz 0,9x2 Falista (sinus) WBS 76/18 antracyt 0,9x2 Trapez WBS 75/20 ceglisty 1,1x1,06 Trapez WBS 75/20 brąz 1,1x1,06 Trapez WBS 75/20 zielony 1,1x1,06 Trapez 75/20 transparentny 1,1x1,06 Ceny oraz dostępność telefonicznie lub T E L :
