1 obiekt: PRZEBUDOWA HALI NA OBIEKT MUZEALNO WYSTAWIENNICZY, PRZEBUDOWA BUDYNKU ADMINISTRACYJNO-BIUROWEGO, PROJEKT ROZBIÓREK, PROJEKT ZAGOSPODAROWANIA TERENU lokalizacja: Wrocław, ul. Grabiszyńska 184 Działka nr 27, 28 ob. Grabiszyn AM 25 inwestor: OŚRODEK PAMIĘĆ I PRZYSZŁOŚĆ Ul. Teatralna 10-12, Wrocław temat: PROJEKT BUDOWLANY OBIEKTU MUZEALNO-WYSTAWIENNICZEGO OŚRODEK PAMIĘĆ I PRZYSZŁOŚĆ Wrocław, ul. Grabiszyńska 184, obręb Grabiszyn, Działki nr 25, 27, 28, AM-25 branŝa: opracowanie wielobranŝowe architektura, konstrukcja, instalacje sanitarne, wentylacja i klimatyzacja, instalacje elektryczne, drogi stadium: projekt budowlany (PB) dokument: karta kolorów i materiałów, wykończenie wnętrz jednostka projektowania: nr projektu: nr dokumentu: M A Ć K Ó W PRACOWNIA PROJEKTOWA Sp. z o.o. ul. Podwale 61/ Wrocław tel fax www. m a c k o w. p l mackow@mackow.pl LEGENDA KODÓW ARCHITEKTURA WZ WYKOŃCZENIE ŚCIAN ZEWNĘTRZNYCH W WYKOŃCZENIE ŚCIAN WEWNĘTRZNYCH FZ POZADZKI ZEWNĘTRZNE F POSADZKI WEWNĘTRZNE S SUFITY SZ-SUFITY ZEWNĘTRZNE GZ GZYMSY RZ ROLETY ZEWNĘTRZNE DZ DRZWI ZEWNĘTRZNE DW DRZWI WEWNĘTRZNE O-OKNA WM-WITRYNY SZKLANE SZZ SZAFY ZEWNĘTRZNE SZY - SZYBY PB PŁYTY BALKONOWE B BALUSTRADY I OGRODZENIA KR KRATY ZEWNĘTRZNE WA-WG WINDY/PODNOŚNIKI KWZ- KRATY WENTYLACYJNE ZEWNĘTRZNE KWW-KRATY WENTYLACYJNE WEWNĘTRZNE BG BRAMY GARAśOWE FG-FUGI Z ZIELEŃ BL-OBRÓBKI BLACHARSKIE R01 STOJAKI ROWEROWE R02 -PARKING ROWEROWY S SŁUPKI OGRANICZAJĄCE OK - OKAPNIK M MURKI D DONICE L- ŁAWKI W01- WYŁAZ REWIZYJNY OBS OBRZEśE OWE OBB OBRZEZEBETONOWE PS-PODNOŚNIK SAMOCHODOWY G-GRZEJNIKI OD ODBOJNIKI TI TABLICA INFORMACYJNA DR-DRABINKA OWA WZ-WYCIERACZKA TWARDA ZEWNĘTRZNA WW-WYCIERACZKA MIĘKKA WEWNĘTRZNA DZW-DWONEK WYL-WYŁĄCZNIK ŚWIATŁA POR PORĘCZ DREWNIANA IN-ELEMENTIDENTYFIKACJI WIZUALNEJ DOW-DOMOFON W MIESZKANIU DOG-DOMOFON GŁÓWNY KL-KLAMKI OŚWIETLENIE OP OŚWIETLENIE ZEWNĘTRZNE P OŚWIETLENIE WEWNĘTRZNE Q- OŚWIETLENIE WEWNĘTRZNE A-OPRAWY śarowe W KOMÓRKACH LOKATORSKICH ODWODNIENIA I WPUSTY Wt WPUSTY TARASOWE WD ODWODNIENIE DACHOWE ODW-ODWODNIENIE SZCZELINOWE PZT ODWt-ODWODNIENIE LINIOWE TARASY WPD ODWODNIENIE WYCIERACZEK WP-ODWODNIENIE W PARKINGU KARTA KOLORÓW I MATERIAŁÓW strona 1

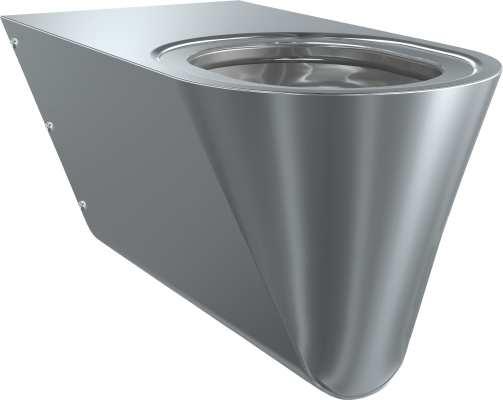

2 LP. SYMBOL ELEMENT / MIEJSCE MATERIAŁ, NR KOLORU WIDOK UWAGI WYSTĘPOWANIA 02 ŚCIANA S1 Ściana betonowa, gruntowana, zabezpieczona przed wilgocią Beton gładki, bez raków, bez wypłukanego kruszywa na powierzchni ściany 03 ŚCIANA S2 PŁYTKI, 20x20cm, Czarny połysk Na pełną wysokość pomieszczenia 04 ŚCIANA S3 PŁYTKI, 20x20cm Jasny szary/złamana biel, połysk Na pełną wysokość pomieszczenia 05 ZABUDOWA GEBERIT OKSYDOWANA NA CZARNO 07 DRZWI DRZWI BEZPRZYLGOWE Z OŚCIEśNICĄ OWĄ WEWNĘTRZNĄ DREWNIANE Z KLEJONYCH PŁYT MDF KLAMKI SZCZOTKOWA NA 09 KABINY TOALETOWE KOLOR CZARNY MAT 11 MISKA USTĘPOWA SZLACHETNA 12 MISKA USTĘPOWA DLA NIEPEŁNOSPRA WNYCH A KARTA KOLORÓW I MATERIAŁÓW strona 2

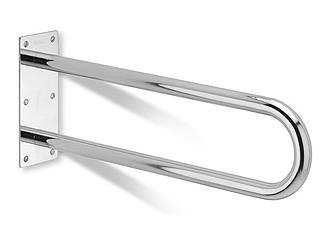

3 13 PISUARY UMYWALKI W TOALECIE DAMSKIEJ BATERIE UMYWALKOWE 16 BLAT ŁAZIENKOWY GRANIT ABSOLUTE BLACK WYMIARY: 60x388 cm STANDARD FAZA + PODKLEJKA STANDARD (WYSOKOŚĆ BLATU 6CM) 17 UMYWALKI W TOALECIE MĘSKIEJ CrNi 18/10 (AISI - 304) MONTOWANA ZA POMOĆĄ ŚRUB MONTAśOWYCH 18 BATERIE UMYWALKOWE TOALETA MĘSKA 19 UMYWALKA DLA NIEPEŁNOSPRA WNYCH 20 POCHWYT DLA NIEPEŁNOSPRA WNYCH KARTA KOLORÓW I MATERIAŁÓW strona 3

4 21 POCHWYT DLA NIEPEŁNOSPRA WNYCH 22 DOZOWNIKI MYDŁA A 23 POJEMNIKI NA PAPIER TOALETOWY A 24 PODAJNIKI RĘCZNIKÓW PAPIEROWYCH A 25 POJEMNIKI NA ODPADY A 26 POJEMNIKI NA ODPADY HIGIENICZNE A 27 SZCZOTKI WC POWERZCHNIA 28 LUSTRO WYMIARY: 41 x 135,5 cm Z WYCIĘCIEM NA BATERIĘ O WYMIARACH 17,4 x 21,9 cm ZGODNIE Z RYSUNKIEM 29 PIKTOGRAM DAMSKI KARTA KOLORÓW I MATERIAŁÓW strona 4

5 30 PIKTOGRAM MĘSKI 31 PIKTOGRAM NIEPEŁNOSPRA WNI 32 KOMORA GOSPODARCZA SZLACHETNA 33 LUSTRO WYMIARY: 41 x 105,5 cm KARTA KOLORÓW I MATERIAŁÓW strona 5

6 LP. SYM ELEMENT / MIEJSCE BOL WYSTĘPOWANIA 02 ŚCIANA S1 MATERIAŁ, NR KOLORU WIDOK UWAGI Beton gładki, bez raków, bez wypłukanego kruszywa na powierzchni ściany, gruntowany, zabezpieczony przed wilgocią 03 ŚCIANA S2 PŁYTKI, 20x20cm, Czarny połysk,na pełną wysokość pomieszczenia 04 ŚCIANA S3 PŁYTKI, 20x20cm, Jasny róŝ, Jasny jasny szary,/złąmana biel, połysk Na pełną wysokość pomieszczenia 05 ZABUDOWA GEBERIT OKSYDOWANA NA CZARNO 06 SUFIT ŚRODEK HYDROFOBIZUJĄCY I GRUNTUJĄCY 07 DRZWI DRZWI BEZPRZYLGOWE Z OŚCIEśNICĄ OWĄ WEWNĘTRZNĄ Z KLEJONYCH PŁYT MDF KLAMKI SZCZOTKOWANA 09 KABINY TOALETOWE CZARNY MAT 11 MISKA USTĘPOWA SZLACHETNA KARTA KOLORÓW I MATERIAŁÓW strona 6

7 12 PISUARY UMYWALKI W TOALECIE MĘSKIEJ CrNi 18/10 (AISI - 304) MONTOWANA ZA POMOĆĄ ŚRUB MONTAśOWYCH 14 BATERIE UMYWALKOWE 15 DOZOWNIKI MYDŁA A 16 POJEMNIKI NA PAPIER TOALETOWY A 17 PODAJNIKI RĘCZNIKÓW PAPIEROWYCH A 18 POJEMNIKI NA ODPADY A 19 POJEMNIKI NA ODPADY HIGIENICZNE A 21 LUSTRO WYMIARY: 41 x 105,5 ZŁ KARTA KOLORÓW I MATERIAŁÓW strona 7

8 22 STOLIK BIAŁY WYMIARY: 70 x 180 cm, h= 72 cm 23 KRZESŁO 24 PIKTOGRAM WC DAMSKI 25 PIKTOGRAM WC MĘSKI 27 WYKŁĄDZINA OBIEKTOWA 28 ZLEWOZMYWAK 29 BLAT KUCHENNY 28 CZARNY 30 KORPUS KUCHENNY 15 BIAŁY 31 FRONTY KUCHENNE PROFILE ALUMINIOWE UMIESZCZONE W SZCZELINACH MIĘDZY FRONTAMI UMOśLIWIA OTWIERANIE SZAFEK BEZ KONIECZNOŚCI STOSOWANIA UCHWYTÓW KARTA KOLORÓW I MATERIAŁÓW strona 8

9 32 BATERIA BIAŁY POŁYSK P BIURKO WYMIARY: 120x80 cm 34 KRZESŁO 35 SZAFKA KARTA KOLORÓW I MATERIAŁÓW strona 9

10 LP. SYMBOL ELEMENT / MIEJSCE WYSTĘPOWANIA F1 F2 MATERIAŁ, NR KOLORU gres szkliwiony 20x20 [cm] szary WIDOK UWAGI NajwyŜsza klasa ścieralnosci posadzka Ŝywiczna satynowa przeznaczona do obiektów uŝyteczności publicznej o duŝym ruchu osób, F3 szary posadzka przemysłowa, wylewka betonowa zatarta na gładko, zabezpieczona przeciwwilgociowo środkiem gruntującym, F4 gres techniczny 30x30 [cm] szary F5 szary wykładzina pętelkowa Wysoka odporność na zabrudzenia, wysoka klasa ścieralności, wykładzina przystosowana do obiektów uŝyteczności publicznej F6 Ciemny grafit Rektyfikowany, wysoka klasa ścieralności, antypoślizgowy gres 30x60 [cm] W1 W2 Kolor do uzgodnienia z projektantem kafle ceramiczne 20x20 [cm], Kolor do uzgodnienia z projektantem malowanie farbą lateksową KARTA KOLORÓW I MATERIAŁÓW strona

11 W3 kafle ceramiczne 223x73 mm, szkliwione, rektyfikowane W4 gres techniczny 30x30 [cm] S1 sufit podwieszany rastrowy akustyczny, S2 sufit podwieszany rastrowy wodoodporny, S3 S4 sufit podwieszany wykonany z płyt gk sufit podwieszany aŝurowy S5 kolor grafit Konstrukcje zabezpieczyć PPOś, zgodnie z projektem budowlanym i obowiązującymi przepisami KARTA KOLORÓW I MATERIAŁÓW strona
