1 TECHNIKA KTÓRA PORUSZA MACO openlife Pomiar na miejscu POMIERZ, ZAMÓW, I ZAPEWNIJ PROSTY PROCES INSTALACJI.

2 PRZEGLĄD ZGROMADŹ NIEZBĘDNE DANE & PRZYGOTUJ ZAMÓWIENIE MACO dostarcza wszelkie niezbędne informacje dla sprzedawców w celu rozpoznania najlepszego rozwiązania ( cylinder lub czytnik kart montowany na ścianę) w zależności od rodzaju dostępu i miejsca, gdzie system MACO openlife ma być zainstalowany. Dodatkowo, pomożemy Ci zebrać konieczne dane do zamówienia z odpowiednimi referencjami aby nie popełnić błędu. Dla pytań podczas instalacji: odwiedź macoopenlife.com lub zadzwoń do specjalisty MACO openlife. A B C WYBIERZ NAJLEPSZY RODZAJ ZAMKA Aby wybrać najbardziej odpowiedni zamek dla każdego rodzaju drzwi opiszemy zalety oraz wady różnych rodzajów zamków. Rozważ szczególne wymagania dostępu swojego klienta dla każdego typu drzwi. Na przykład drzwi otwieranych na zewnątrz lub do wewnątrz. POMIERZ DRZWI Jest to najbardziej krytyczny etap ze wszystkich. Aby zebrać wymagane dane i podać odpowiednie referencje konieczna jest znajomość charakteryzująca każdy element. Bądź pewny, że używasz odpowiednich narzędzi do pomiaru i zawsze wykonujesz kroki zgodne z opisem w tym podręczniku tak aby podać odpowiednią referencję zamka i mieć odpowiedni zamek podczas instalacji. ZMIERZ SIŁĘ SYGNAŁU MACO dostarcza szereg narzędzi do twojej dyspozycji, aby zapewnić klientowi najlepszą ochronę podczas instalacji.

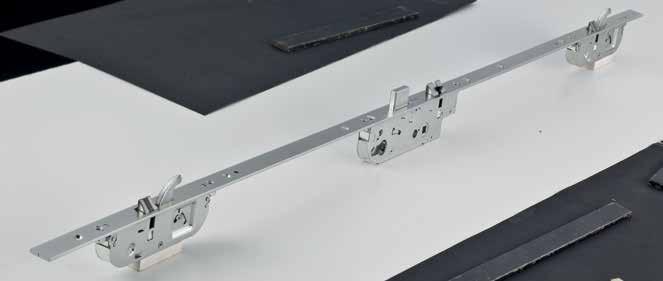

3 A Wybierz najlepszy rodzaj Zamka Aby określić najbardziej odpowiedni typ zamka dla każdych drzwi, podkreślimy zalety i wady różnych rodzajów zamków. Pamiętaj, aby wziąć pod uwagę wszystkie czynniki jak sposób otwierania drzwi - na zewnątrz, do wewnątrz. Specyficzne wymogi klienta odnośnie dostępu. RYSUNEK OPIS 1/2 CYLINDER 1/1 CYLINDER KLAMKA DRZWIOWA CZYTNIK ŚCIENNY Z-TA 3-zapadkowy automatyczny zamek wyposażony w silnik Z-TA 3-zapadkowy automatyczny zamek NEX 3

4 A Wybierz najlepszy rodzaj Zamka RYSUNEK OPIS 1/2 CYLINDER 1/1 CYLINDER KLAMKA DRZWIOWA CZYTNIK ŚCIENNY Z-TF 3-zapadkowy zamek sterowany kluczem Z-TS Zamek otwierany za pomocą klucza Z-RS Zamek krótki sterowany kluczem NEXT 4

5 A Wybierz najlepszy rodzaj Zamka RYSUNEK OPIS 1/2 CYLINDER 1/1 CYLINDER KLAMKA DRZWIOWA CZYTNIK ŚCIENNY G-TS Zamek sterowany klamką C-TS Zamek sterowany klamką i kluczem G-TA Automatyczny zamek sterowany klamką Brama lub furtka NEXT 5

6 A Wybierz najlepszy rodzaj Zamka RYSUNEK OPIS 1/2 CYLINDER 1/1 CYLINDER KLAMKA DRZWIOWA CZYTNIK ŚCIENNY Brama garażowa otwierana zamkiem Barierka wjazdowa Elektroaczep Przełącznik elektryczny dla drzwi garażowych 6

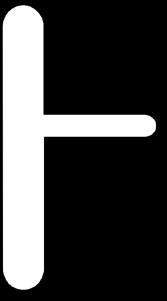

7 B Pomiar Drzwi WYMIAROWANIE POD KLAMKĘ Zmierz szerokość ościeżnicy aby ustalić odpowiednią długość trzpienia. Jeżeli na powierzchni istnieją jakieś listwy lub laminaty pamiętaj aby je usunąć. POMIAR GRUBOŚCI DRZWI 3 = 32-47mm 1 3/8-1 3/4 Standard 4 = 40-60mm 1 3/4-2 1/4 6 = 60-75mm 2 1/4-3 7 = 75-90mm 3-3 1/2 9 = mm 3 1/2-4 1/8 1 = mm 4 1/8-2 3/4 ZEWNĄTRZ WEWNĄTRZ UKRYJ NIEDOSKONAŁOŚCI Przed demontażem jakiejkolwiek dekoracyjnej klamki drzwiowej szerszej lub większej niż 40mm, rozeta o średnicy powyżej 40mm itd., trzeba uwzględnić otwory jakie pozostaną na drzwiach po usunięciu elementu. Aby ukryć otwory powinieneś zamówić płytki osłonowe. Są to osłony ze stali nierdzewnej, które ukrywają niedoskonałości po wymianie elementu. Jeżeli używasz płytki osłonowej musisz dodać 5 mm do grubości drzwi (FO na rysunku po lewej) Możliwe kroki Jeśli zainstalowany zamek wpuszczany jest uszkodzony i ma być wymieniony, pomierz od krawędzi drzwi do środkowej części klamki. 7

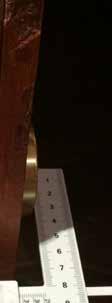

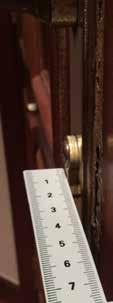

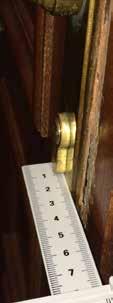

8 B Pomierz Drzwi ELEKTRONICZNY CYLINDER PODWUJNY LUB Z POKRĘTŁEM ZNAJDZ REFERENCJE - ZAWSZE DO GÓRNEJ KRAWĘDZI Aby zmierzyć grubość drzwi musisz zebrać wewnętrzne i zewnętrzne wymiary za pomocą urządzenia pomiarowego MACO openlife. Umieść środek urządzenia na miejscu w którym znajduje się śruba zamka i przesuń ramiona urządzenia (tak jak to widać na zdjęciu powyżej) na koniec rozety lub elementu dekoracyjnego, jeżeli nie ma rozety, pomierz bezpośrednio z końcówką drzwi. Nigdy nie umieszczaj elementu na końcu cylindra. Aby uzyskać prawidłową referencje dla cylindra elektronicznego z wewnętrznym pokrętłem zwróć uwagę na: długości sklasyfikowane są jako wielokrotności 5: 30 mm, 35 mm, aż do 40 mm. Na przykład: Jeśli narzędzie pomiarowe pokazuje 36 mm dla ZEWNĄTRZ / EXTERIOR (el), wymiar referencji będzie dla 40 mm. Jeśli WNĘTRZE/INTERIOR (il) wynosi 29 mm, referencja będzie 30 mm Proszę upewnić się, że najpierw określasz długość zewnętrzną, a następnie długość wewnętrzną podczas procesu składania zamówienia. 8

9 B Pomierz Drzwi ELECTRONICZNY PÓŁ-CYLINDER ZMIERZ DŁUGOŚĆ ZEWNĘTRZNĄ ZNAJDZ REFERENCJE Długość zewnętrzną (el) otrzymujemy używając urządzenia pomiarowego. Umieść środek narzędzia na śrubie zamka i przesuń ramiona narzędzia do krawędzi rozety, dekoracyjnego panela lub samych drzwi jeśli nie posiadają rozety. Nigdy do samego cylindra. W tym przypadku nie ma długości wewnętrznej (il). Aby uzyskać odpowiednią Referencję dla elektronicznego pół-cylindra jedyną długością jaka się liczy jest długość ZEWNĘTRZNA. Uwaga: Referencje są sklasyfikowane jako wielokrotności 5: 30 mm, 35 mm oraz, ostatecznie 40 mm. Jeżeli wynik pomiaru wynosi 36 mm dla ZEWNĘTRZNEJ długości (el), odniesieniem pomiaru dla Referencji będzie 40 mm. 9

10 Eng D Installation Example Installationsbeispiel E F Ejemplo de instalación Exemple d'installation 10 / 15m Max NC Switch B Zmierz & Oceń CZYTNIK ŚCIENNY I JEDNOSTKA STERUJĄCA V ZLOKALIZUJ ŹRÓDŁO ZASILANIA SPECYFIKACJA CZYTNIKA ŚCIENNEGO: W celu instalacji czytnika ściennego oraz jednostki sterującej powinieneś najpierw zlokalizować źródło zasilania dla jednostki sterującej. Jednostka sterująca zostanie połączona z czytnikiem za pomocą kabla UTP. Powinieneś zadbać o dostarczenie odpowiedniej długości kabla. Jednostka sterująca powinna zostać umieszczona wewnątrz. Ponadto, w In case of inductive load Eng przeciwieństwie En caso do de jednostki carga inductiva naściennej E potrzebuje Im mocy Falle 12V. einer Jeśli induktiven nie ma Last w pobliżu D źródła zasilania, En cas de jednostka charge inductive sterująca posiada F wtyczkę z 3 metrowym kablem. Wszystko co musisz zrobić to jedynie znaleźć gniazdo zasilania 220V. - Dostępny w bieli i czerni - Optyczna sygnalizacja. Podwójny kolor LED (zielony / czerwony) aby wskazać autoryzację dostępu. - Ukryte śruby do zwiększenia bezpieczeństwa i poprawy estetyki. - Połączenie za pomocą kabla UTP Cat 5. maksymalnie 100m. (do 200m jeżeli połączenie parami przewodów czerwony i czarny) Jednostka sterująca: 2/3 - Wersja bezprzewodowa - Optyczna sygnalizacja LED. Dwukolorowe światło (zielone / czerwone) - W oparciu o bezprzewodową częstotliwość radiową IEEE GHz - 12 V lub 220 V źródło zasilania. - Przewód Cat.5 UTP może zostać użyty jako czujnik bezpieczeństwa, gdy zostanie podłączony do jednostki sterującej 10

11 C Pomierz siłę sygnału Ostatnim i najważniejszym krokiem, jest oceana siły sygnału od drzwi do miejsca w którym chcesz zamontować IQ. Podobnie jak używając telefonu komórkowego w tunelu, wiele czynników może wpłynąć na siłę sygnału. Kiedy przygotowujemy instalację systemu openlife musimy pamiętać o kilku czynnikach: odległości pomiędzy drzwiami i IQ, braku powierzchni metalowych, grubości ścian i podług, oraz specyficznych wymogów dla każdej instalacji. TESTER RF TWOJE NARZĘDZIE POMIARU SYGNAŁU: Tester RF to analityczne narzędzie sprawdzające intensywność sygnału częstotliwości radiowej z jednego miejsca do drugiego w bezprzewodowym systemie. Testowanie siły sygnału jest kluczem do przygotowania silnego systemu MACO openlife ponieważ jeżeli sygnał pomiędzy IQ a drzwiami będzie słaby może wpłynąć to na poprawne działanie systemu. Tester RF jest wyposażony w dwa urządzenia: DUT ( Device Under Test ), odbiornik częstotliwości radio wyposażony w czerwoną diodę LED. Gdy sygnał jest wystarczająco silny aby system działał prawidłowo dioda zaczyna migać z częstotliwością 10 razy na sekundę. Jeśli miganie spowalnia lub zatrzymuje się całkowicie sygnał nie istnieje** The measuring device. To urządzenie przesyła sygnał częstotliwości radiowej 10 poleceń na sekundę do DUT. Posiada diodę LED, która zawsze jest czerwona kiedy urządzenie pracuje. ** Pamiętaj jeśli sygnał nie jest wystarczająco silny, można dodać Wzmacniacz sygnału pomiędzy drzwiami a IQ aby wzmocnić siłę sygnału. Instrukcje dotyczące użycia Testera RF zawarte są w pakiecie. RF TESTER Dostarczany jest wraz z walizką demo. Aby uzyskać więcej informacji prosimy o sprawdzenie w cenniku MACO openlife artykułu Tester RF. 11

12 C Zmierz siłę sygnału WYBIERZ DRZWI WYBIERZ ODPOWIEDNIĄ LOKALIZACJĘ DLA IQ. SPRAWDŹ INTENSYWNOŚĆ SYGNAŁU SPORZĄDŹ NOTATKĘ Określ w których drzwiach będziesz instalował nowy zamek. Następnie umieść urządzenie pomiarowe ( jedno z Testera RF) Upewni się że istnieje gniazdo zasilania w pobliżu. Umieść urządzenie DUT w miejscu gdzie chcesz zainstalować IQ. Zweryfikuj intensywność sygnału z diodą LED w DUT. Upewnij się, że odległość pomiędzy wybranymi drzwiami a IQ jest mniejsza Po ustaleniu gdzie dane element mają być umieszczone sporządź prosty szkic pokazujący plan rozmieszczenia elementów kontroli dostępu. jak najbliżej zamka niż 10mb. Jeśli sygnał nie jest WSKAZÓWKA: Wielu instalatorów umieszcza urządzenie pomiarowe dokładnie w miejscu instalacji zamka w celu najbardziej dokładnego odczytu sygnału. wystarczająco silny (jeśli kontrolka przestanie migać lub mruga nieregularnie) umieść IQ w innym miejscu i powtórz proces testowania do momentu uzyskania UWAGA: Sprawdź siłę sygnału przy drzwiach zamkniętych, do połowy otwartych i całkiem otwartych tak aby siła sygnału była prawidłowa we wszystkich tych przypadkach. odpowiedniego sygnału. WSKAZÓWKA: Jeśli sygnał nadal nie jest wystarczająco silny, ponieważ odległość między drzwiami a IQ jest zbyt duża, musisz zainstalować wzmacniacz sygnału pomiędzy tymi dwoma miejscami. OSTRZEŻENIE: Sprawdź natężenie sygnału gdy drzwi są zamknięte, pół otwarte i całkowicie otwarte aby mieć pewność, że sygnał jest wystarczająco silny w każdym przypadku. 12

13 Notatki 13

14 Notatki 14

15 Notatki 15
