1 INSTRUKCJA UŻYTKOWANIA OKAPU KUCHENNEGO MODEL HEAVEN SLIM Generalny przedstawiciel DOM BIANCO sp. z o.o. al. Krakowska 5, Raszyn tel. (+48) , fax (+48)

2 Dziękujemy za zaufanie i zakup naszego wyrobu. Gratulujemy dokonania dobrego wyboru. Mamy nadzieję, że urządzenie będzie Państwu służyć przez wiele lat. Okap jest przeznaczony do stosowania w indywidualnych gospodarstwach domowych i służy do eliminowania oparów i zapachów powstających podczas przyrządzania potraw.

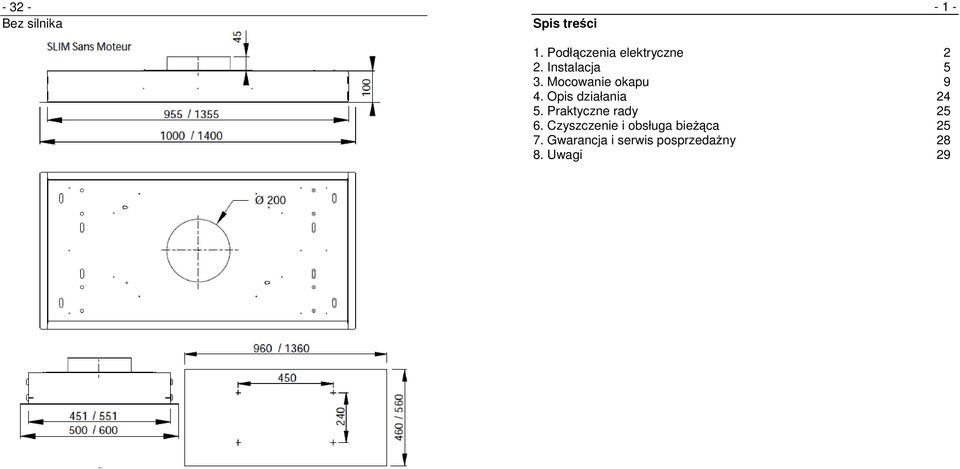

3 Bez silnika Spis treści Podłączenia elektryczne 2 2. Instalacja 5 3. Mocowanie okapu 9 4. Opis działania Praktyczne rady Czyszczenie i obsługa bieżąca Gwarancja i serwis posprzedażny Uwagi 29

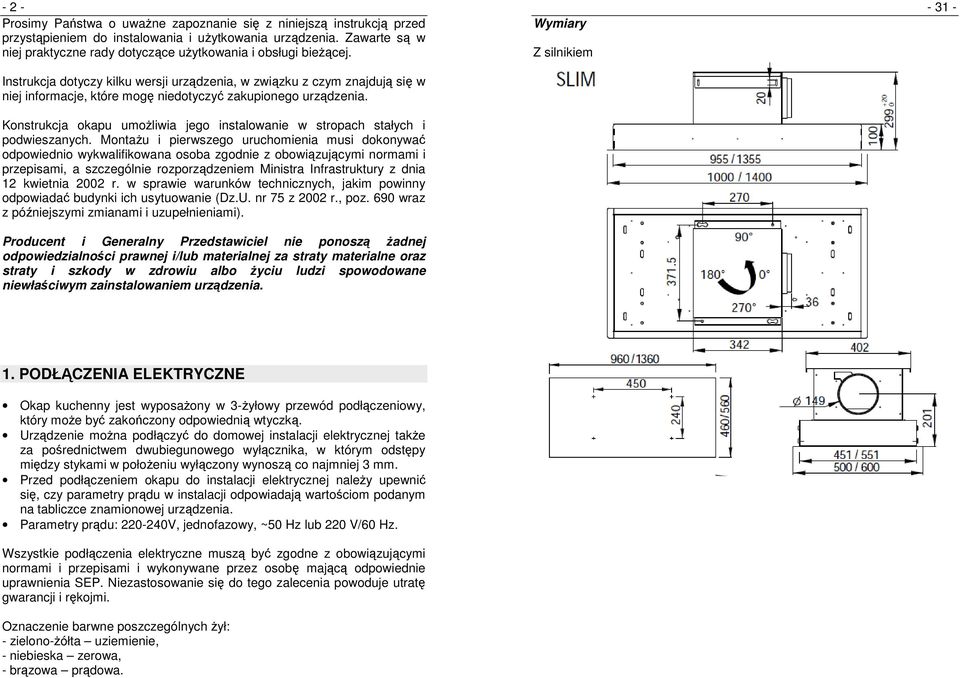

4 - 2 - Prosimy Państwa o uważne zapoznanie się z niniejszą instrukcją przed przystąpieniem do instalowania i użytkowania urządzenia. Zawarte są w niej praktyczne rady dotyczące użytkowania i obsługi bieżącej. Instrukcja dotyczy kilku wersji urządzenia, w związku z czym znajdują się w niej informacje, które mogę niedotyczyć zakupionego urządzenia. Konstrukcja okapu umożliwia jego instalowanie w stropach stałych i podwieszanych. Montażu i pierwszego uruchomienia musi dokonywać odpowiednio wykwalifikowana osoba zgodnie z obowiązującymi normami i przepisami, a szczególnie rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki ich usytuowanie (Dz.U. nr 75 z 2002 r., poz. 690 wraz z późniejszymi zmianami i uzupełnieniami). Producent i Generalny Przedstawiciel nie ponoszą żadnej odpowiedzialności prawnej i/lub materialnej za straty materialne oraz straty i szkody w zdrowiu albo życiu ludzi spowodowane niewłaściwym zainstalowaniem urządzenia. Wymiary Z silnikiem PODŁĄCZENIA ELEKTRYCZNE Okap kuchenny jest wyposażony w 3-żyłowy przewód podłączeniowy, który może być zakończony odpowiednią wtyczką. Urządzenie można podłączyć do domowej instalacji elektrycznej także za pośrednictwem dwubiegunowego wyłącznika, w którym odstępy między stykami w położeniu wyłączony wynoszą co najmniej 3 mm. Przed podłączeniem okapu do instalacji elektrycznej należy upewnić się, czy parametry prądu w instalacji odpowiadają wartościom podanym na tabliczce znamionowej urządzenia. Parametry prądu: V, jednofazowy, ~50 Hz lub 220 V/60 Hz. Wszystkie podłączenia elektryczne muszą być zgodne z obowiązującymi normami i przepisami i wykonywane przez osobę mającą odpowiednie uprawnienia SEP. Niezastosowanie się do tego zalecenia powoduje utratę gwarancji i rękojmi. Oznaczenie barwne poszczególnych żył: - zielono-żółta uziemienie, - niebieska zerowa, - brązowa prądowa.

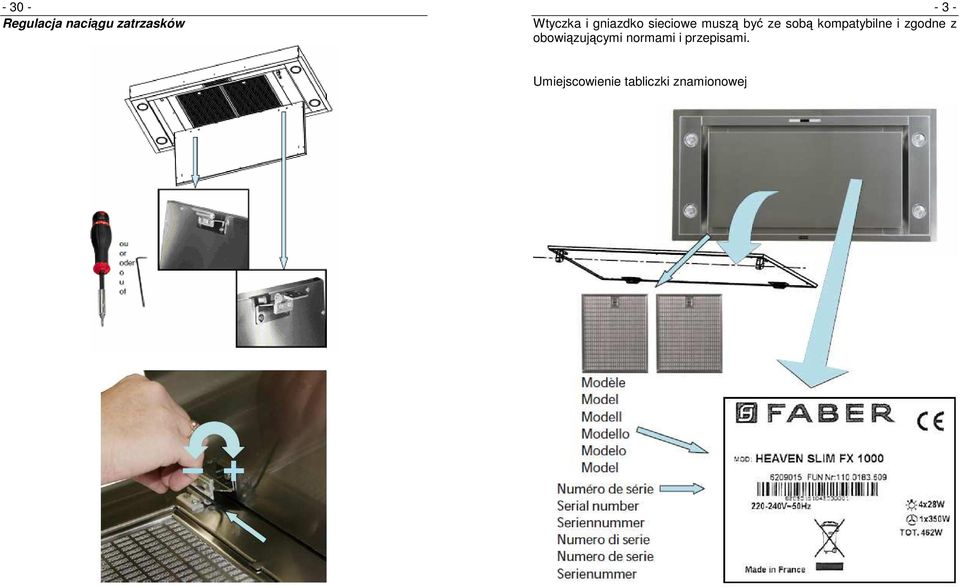

5 Regulacja naciągu zatrzasków Wtyczka i gniazdko sieciowe muszą być ze sobą kompatybilne i zgodne z obowiązującymi normami i przepisami. Umiejscowienie tabliczki znamionowej

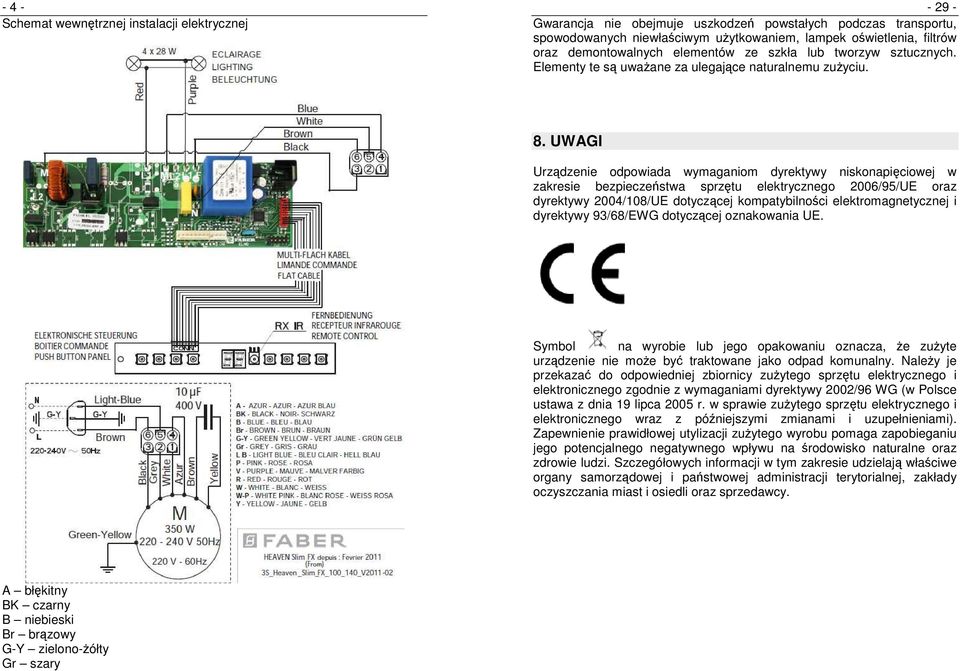

6 - 4 - Schemat wewnętrznej instalacji elektrycznej Gwarancja nie obejmuje uszkodzeń powstałych podczas transportu, spowodowanych niewłaściwym użytkowaniem, lampek oświetlenia, filtrów oraz demontowalnych elementów ze szkła lub tworzyw sztucznych. Elementy te są uważane za ulegające naturalnemu zużyciu. 8. UWAGI Urządzenie odpowiada wymaganiom dyrektywy niskonapięciowej w zakresie bezpieczeństwa sprzętu elektrycznego 2006/95/UE oraz dyrektywy 2004/108/UE dotyczącej kompatybilności elektromagnetycznej i dyrektywy 93/68/EWG dotyczącej oznakowania UE. Symbol na wyrobie lub jego opakowaniu oznacza, że zużyte urządzenie nie może być traktowane jako odpad komunalny. Należy je przekazać do odpowiedniej zbiornicy zużytego sprzętu elektrycznego i elektronicznego zgodnie z wymaganiami dyrektywy 2002/96 WG (w Polsce ustawa z dnia 19 lipca 2005 r. w sprawie zużytego sprzętu elektrycznego i elektronicznego wraz z późniejszymi zmianami i uzupełnieniami). Zapewnienie prawidłowej utylizacji zużytego wyrobu pomaga zapobieganiu jego potencjalnego negatywnego wpływu na środowisko naturalne oraz zdrowie ludzi. Szczegółowych informacji w tym zakresie udzielają właściwe organy samorządowej i państwowej administracji terytorialnej, zakłady oczyszczania miast i osiedli oraz sprzedawcy. A błękitny BK czarny B niebieski Br brązowy G-Y zielono-żółty Gr szary

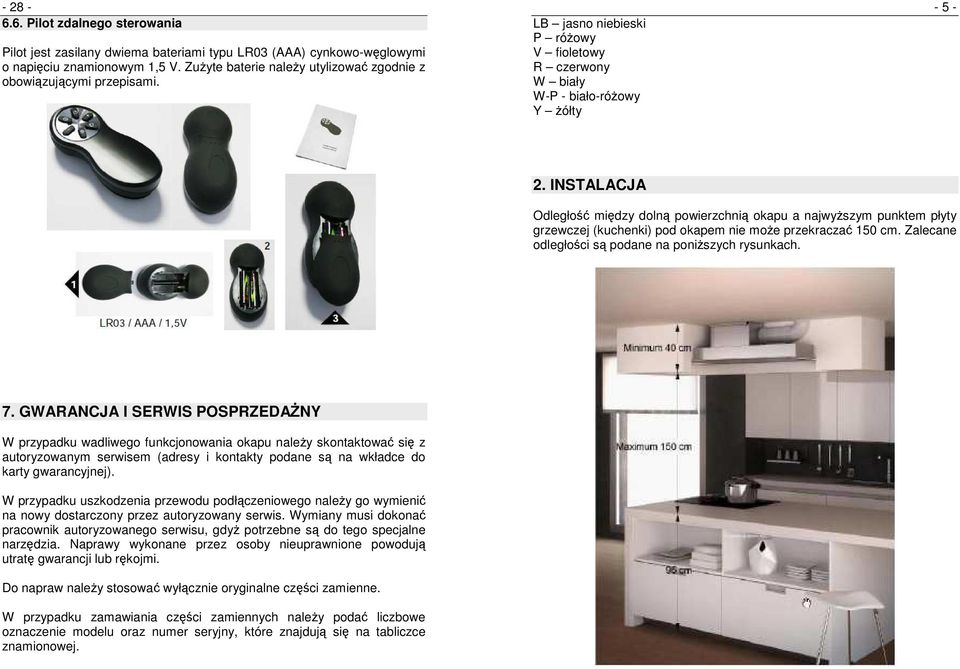

7 Pilot zdalnego sterowania Pilot jest zasilany dwiema bateriami typu LR03 (AAA) cynkowo-węglowymi o napięciu znamionowym 1,5 V. Zużyte baterie należy utylizować zgodnie z obowiązującymi przepisami. LB jasno niebieski P różowy V fioletowy R czerwony W biały W-P - biało-różowy Y żółty INSTALACJA Odległość między dolną powierzchnią okapu a najwyższym punktem płyty grzewczej (kuchenki) pod okapem nie może przekraczać 150 cm. Zalecane odległości są podane na poniższych rysunkach. 7. GWARANCJA I SERWIS POSPRZEDAŻNY W przypadku wadliwego funkcjonowania okapu należy skontaktować się z autoryzowanym serwisem (adresy i kontakty podane są na wkładce do karty gwarancyjnej). W przypadku uszkodzenia przewodu podłączeniowego należy go wymienić na nowy dostarczony przez autoryzowany serwis. Wymiany musi dokonać pracownik autoryzowanego serwisu, gdyż potrzebne są do tego specjalne narzędzia. Naprawy wykonane przez osoby nieuprawnione powodują utratę gwarancji lub rękojmi. Do napraw należy stosować wyłącznie oryginalne części zamienne. W przypadku zamawiania części zamiennych należy podać liczbowe oznaczenie modelu oraz numer seryjny, które znajdują się na tabliczce znamionowej.

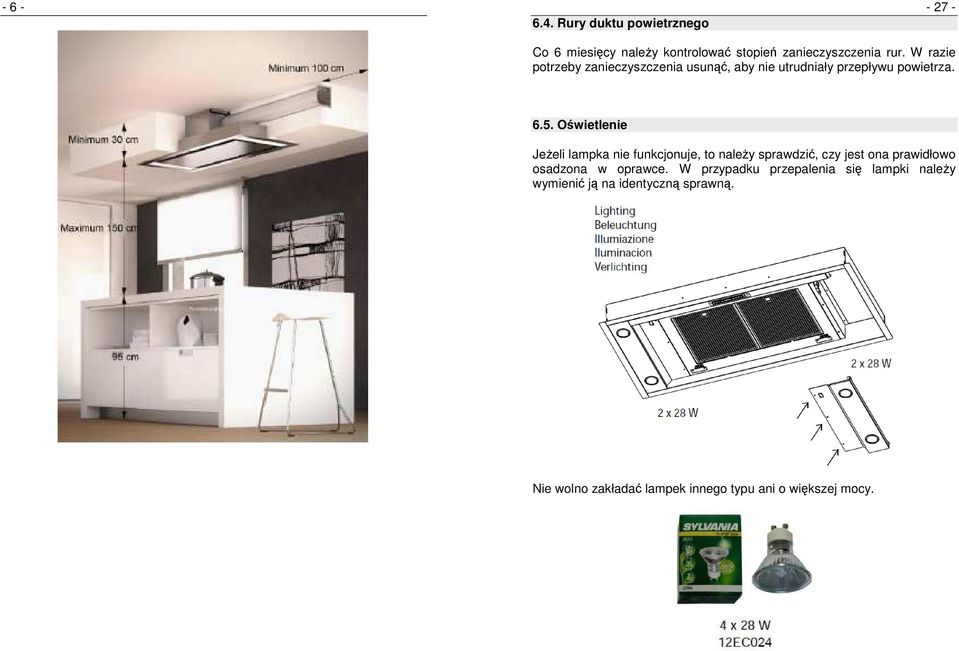

8 Rury duktu powietrznego Co 6 miesięcy należy kontrolować stopień zanieczyszczenia rur. W razie potrzeby zanieczyszczenia usunąć, aby nie utrudniały przepływu powietrza Oświetlenie Jeżeli lampka nie funkcjonuje, to należy sprawdzić, czy jest ona prawidłowo osadzona w oprawce. W przypadku przepalenia się lampki należy wymienić ją na identyczną sprawną. Nie wolno zakładać lampek innego typu ani o większej mocy.

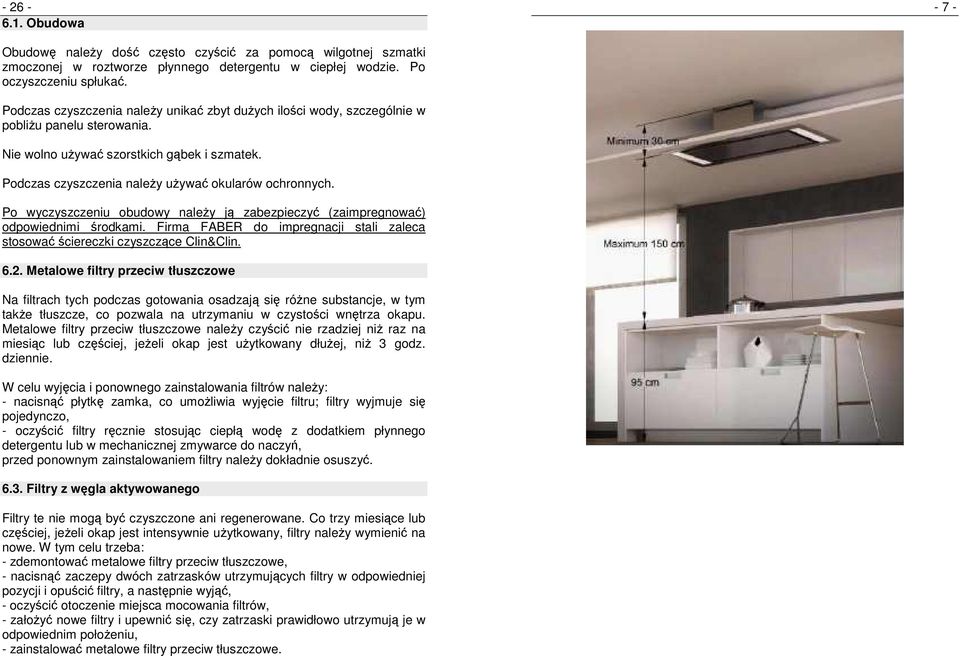

9 Obudowa Obudowę należy dość często czyścić za pomocą wilgotnej szmatki zmoczonej w roztworze płynnego detergentu w ciepłej wodzie. Po oczyszczeniu spłukać. Podczas czyszczenia należy unikać zbyt dużych ilości wody, szczególnie w pobliżu panelu sterowania. Nie wolno używać szorstkich gąbek i szmatek. Podczas czyszczenia należy używać okularów ochronnych. Po wyczyszczeniu obudowy należy ją zabezpieczyć (zaimpregnować) odpowiednimi środkami. Firma FABER do impregnacji stali zaleca stosować ściereczki czyszczące Clin&Clin Metalowe filtry przeciw tłuszczowe Na filtrach tych podczas gotowania osadzają się różne substancje, w tym także tłuszcze, co pozwala na utrzymaniu w czystości wnętrza okapu. Metalowe filtry przeciw tłuszczowe należy czyścić nie rzadziej niż raz na miesiąc lub częściej, jeżeli okap jest użytkowany dłużej, niż 3 godz. dziennie. W celu wyjęcia i ponownego zainstalowania filtrów należy: - nacisnąć płytkę zamka, co umożliwia wyjęcie filtru; filtry wyjmuje się pojedynczo, - oczyścić filtry ręcznie stosując ciepłą wodę z dodatkiem płynnego detergentu lub w mechanicznej zmywarce do naczyń, przed ponownym zainstalowaniem filtry należy dokładnie osuszyć Filtry z węgla aktywowanego Filtry te nie mogą być czyszczone ani regenerowane. Co trzy miesiące lub częściej, jeżeli okap jest intensywnie użytkowany, filtry należy wymienić na nowe. W tym celu trzeba: - zdemontować metalowe filtry przeciw tłuszczowe, - nacisnąć zaczepy dwóch zatrzasków utrzymujących filtry w odpowiedniej pozycji i opuścić filtry, a następnie wyjąć, - oczyścić otoczenie miejsca mocowania filtrów, - założyć nowe filtry i upewnić się, czy zatrzaski prawidłowo utrzymują je w odpowiednim położeniu, - zainstalować metalowe filtry przeciw tłuszczowe.

10 - 8 - G H Włączanie i wyłączanie oświetlenia głównego Włączanie i wyłączanie oświetlenia przyćmionego PRAKTYCZNE RADY Aby maksymalnie wykorzystać możliwości okapu zaleca się włączanie go na kilka minut przed rozpoczęciem gotowania i wyłączanie około 15 min po zakończeniu gotowania. Pod okapem nie wolno przyrządzać potraw flambowanych ( płonących ). Podczas gotowania nie wolno pozostawiać naczyń, szczególnie z rozgrzanym tłuszczem, bez nadzoru groźba zapalenia się tłuszczu i powstania pożaru. Nie wolno pozostawiać włączonych palników gazowych bez ustawionych na nich naczyń. Przed zdjęciem z płyty grzewczej (kuchenki) naczyń i patelni należy wyłączyć zasilanie płyty i/lub palniki gazowe. Palniki i strefy grzewcze powinny być całkowicie pokryte naczyniami podczas używania okapu w czasie gotowania. Minimalna odległość między dolną powierzchnią okapu a najwyższym punktem płyty grzewczej (kuchenki) nie powinna być mniejsza niż 65 cm w przypadku płyt elektrycznych i ceramicznych oraz 70 cm w przypadku płyt gazowych niezachowanie tych odległości grozi pożarem. Aby zapewnić maksymalną sprawność działania okapu opary powstające podczas gotowania muszą mieć swobodny dostęp do filtrów przeciw tłuszczowych tworzących dolną powierzchnię okapu. Urządzenie nie powinno być instalowane w pobliżu drzwi, gdyż powstają wtedy turbulencje wpływające niekorzystnie na sprawność. 6. CZYSZCZENIE I OBSŁUGA BIEŻĄCA Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem i/lub obsługą bieżącą okap należy odłączyć od domowej instalacji elektrycznej. Okap należy utrzymywać w czystości, gdyż gromadzący się na nim tłuszcz może ulec zapaleniu.

11 OPIS DZIAŁANIA Przycisk Funkcja Wyświetlacz A Włączanie i wyłączanie silnika Nastawiona prędkość z ostatnią używaną prędkością B Zmniejszanie prędkości C Zwiększanie prędkości D Uruchamianie intensywnej prędkości w dowolnym momencie. Funkcja ta działa przez 10 min, po czym zostaje przywrócona poprzednio nastawiona prędkość. Przydatne przy intensywnym wydzielaniu się zapachów Komunikat HI oraz raz na sekundę miga kropka w dolnym prawym rogu. E F Uruchamia silnik z prędkością pozwalającą na usunięcie lub oczyszczenie 100m 3 /h przez 10 min raz na godzinę. Po włączeniu się alarmu filtrów naciśnięcie i przytrzymanie przycisku przez ok. 3 s powoduje zresetowanie alarmu. Alarm uwidacznia się tylko przy wyłączonym silniku Automatyczne wyłączenie po 30 min. Służy do usuwania pozostałości oparów. Może być uruchomiona w dowolnym momencie i wyłączona po ponownym naciśnięciu przycisku lub wyłączeniu silnika Komunikat 24 i w momencie pracy silnika miga kropka w prawym dolnym rogu. Przy wyłączonych wszystkich funkcjach komunikat: - FF oznacza konieczność oczyszczenia metalowych filtrów przeciw tłuszczowych; alarm włącza się po 100 godz. pracy okapu, - EF oznacza konieczność wymiany filtrów węglowych i oczyszczenia filtrów metalowych; włącza się po 200 godz. pracy okapu. Na przemian komunikat o prędkości oraz czas do wyłączenia. Kropka w dolnym prawym rogu miga Jeżeli w pomieszczeniu, w którym jest zainstalowany okap, używane jest urządzenie spalające gaz (np. piec centralnego ogrzewania), to urządzenie takie musi mieć niezależne odprowadzenie spalin na zewnątrz pomieszczenia lub musi mieć zamkniętą komorę spalania (tzw. zbilansowane spalanie). W przypadku zainstalowania w kuchni innych urządzeń należy zapewnić dopływ odpowiedniej ilości świeżego powietrza. Sposób zapewnienia dopływu powietrza musi odpowiadać zaleceniom w cytowanym na wstępie rozporządzeniu Ministra Infrastruktury. Dukt powietrzny służący odprowadzeniu powietrza z okapu nie może być podłączony do kanałów wentylacyjnych i/lub spalinowych (dymowych) odprowadzających powietrze z kuchni oraz do systemów wentylacyjnych z wymuszonym ssaniem. Dukt powietrzny powinien być wykonany z materiałów ognioodpornych o odpowiedniej średnicy (polu powierzchni przekroju poprzecznego). W przypadku korzystania z okapu w pomieszczeniu, w którym są zainstalowane urządzenia zasilane energią inną niż elektryczna, to minimalne podciśnienie w kuchni nie może być mniejsze od 4 Pa (0,04 mbar) w celu zapobieżenia nawrotowi spalin do pomieszczenia. Urządzenie jest przeznaczone do stosowania w indywidualnych gospodarstwach domowych. Po zainstalowaniu urządzenia gniazdko sieciowe lub wyłącznik muszą być łatwo dostępne. Okap nie może być obsługiwany przez dzieci i/lub osoby o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, a także przez osoby nie mające odpowiedniego przeszkolenia, o ile nie znajdują się one pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo i odpowiednio przeszkolonych. 3. MOCOWANIE OKAPU Do mocowania okapu należy stosować odpowiednie systemy mocowań. Producent i Generalny Przedstawiciel nie ponoszą odpowiedzialności za żadne szkody wynikające z niewłaściwego zamocowania lub zastosowania niewłaściwych mocowań. Po dostawie okap należy wypakować wraz ze wszystkimi akcesoriami.

12 Na elemencie, w którym ma być zainstalowany okap, zaznaczyć za pomocą pionu sznurkowego ślad środka symetrii płyty grzewczej, która będzie zainstalowana pod okapem. Włożyć wtyczkę przewodu do gniazda na korpusie okapu Przez ślad poprowadzić dwie prostopadłe linie równoległe do osi symetrii płyty grzewczej. Zaznaczyć miejsce wycięcia otworu do instalowania okapu. Skontrolować podłączenia na silniku (rys. powyżej). Skontrolować działanie silnika i oświetlenia. Zainstalować filtry z węgla aktywowanego. Założyć metalowe filtry przeciw tłuszczowe i zamknąć ich obudowę.

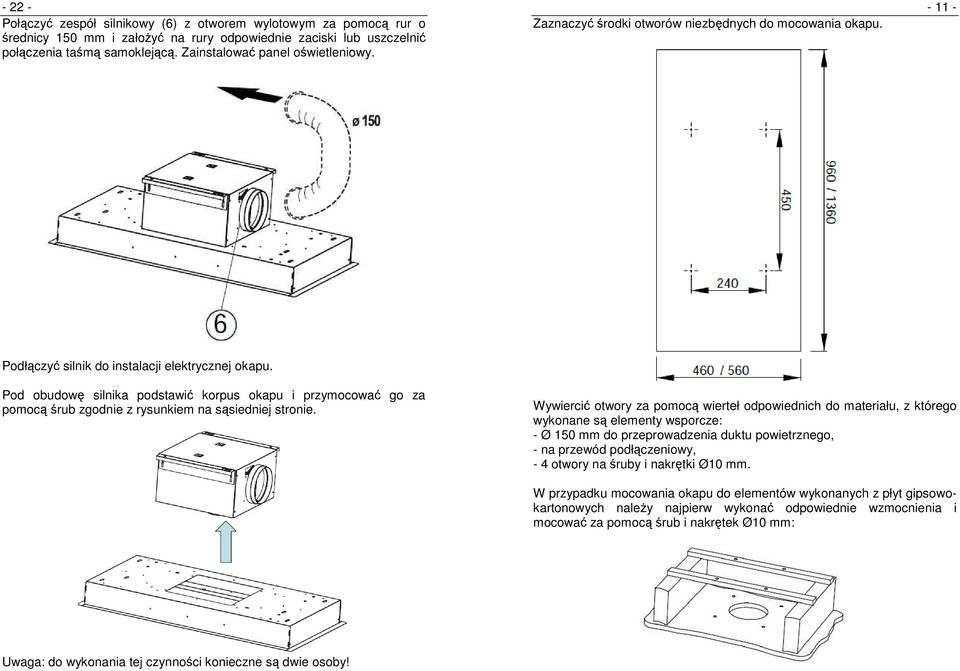

13 Połączyć zespół silnikowy (6) z otworem wylotowym za pomocą rur o średnicy 150 mm i założyć na rury odpowiednie zaciski lub uszczelnić połączenia taśmą samoklejącą. Zainstalować panel oświetleniowy. Zaznaczyć środki otworów niezbędnych do mocowania okapu Podłączyć silnik do instalacji elektrycznej okapu. Pod obudowę silnika podstawić korpus okapu i przymocować go za pomocą śrub zgodnie z rysunkiem na sąsiedniej stronie. Wywiercić otwory za pomocą wierteł odpowiednich do materiału, z którego wykonane są elementy wsporcze: - Ø 150 mm do przeprowadzenia duktu powietrznego, - na przewód podłączeniowy, - 4 otwory na śruby i nakrętki Ø10 mm. W przypadku mocowania okapu do elementów wykonanych z płyt gipsowokartonowych należy najpierw wykonać odpowiednie wzmocnienia i mocować za pomocą śrub i nakrętek Ø10 mm: Uwaga: do wykonania tej czynności konieczne są dwie osoby!

14 Między podłużnice a strop z płyty gipsowo-kartonowej należy wstawić odpowiednie tuleje zapobiegające uszkodzeniu stropu podczas dokręcania śrub. W przypadku stropów betonowych należy zastosować 8 stalowych śrub rozporowych Ø10 mm - nie wolno stosować plastikowych kołków rozporowych. Obudowa silnika może być instalowana w 4 położeniach co 90 o. Włożyć wtyczkę przewodu do gniazda na korpusie okapu Skontrolować podłączenia na silniku (rys. powyżej). Skontrolować działanie silnika i oświetlenia. Założyć metalowe filtry przeciw tłuszczowe i zamknąć ich obudowę. Istnieje możliwość regulacji wysokości położenia obudowy silnika w zakresie do 20 mm Pochłaniacz Wykonać otwór wylotowy tak, aby oczyszczone powietrze było nawracane do pomieszczenia kuchennego.

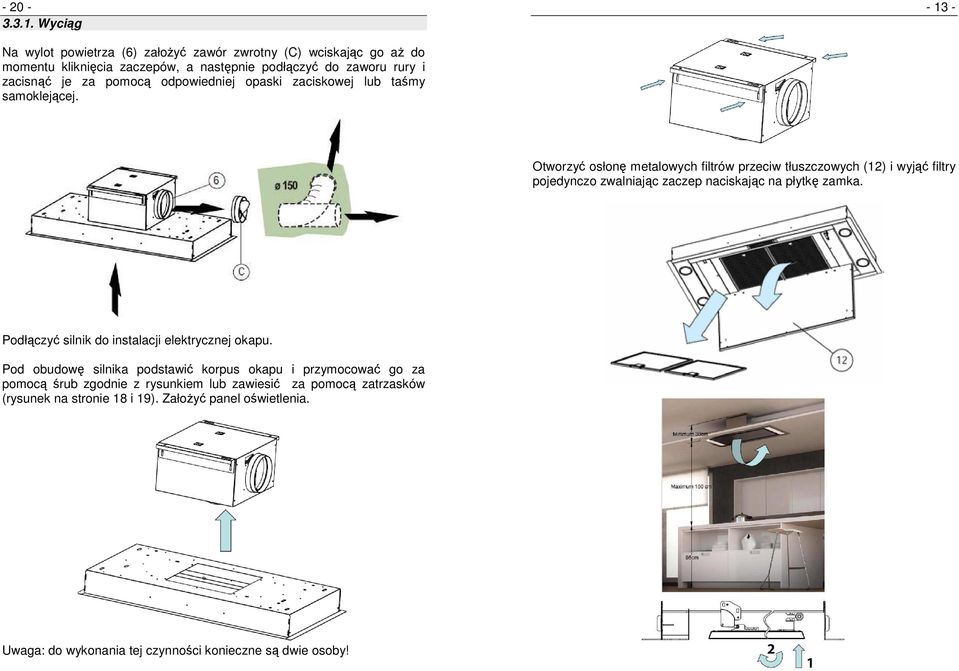

15 Wyciąg Na wylot powietrza (6) założyć zawór zwrotny (C) wciskając go aż do momentu kliknięcia zaczepów, a następnie podłączyć do zaworu rury i zacisnąć je za pomocą odpowiedniej opaski zaciskowej lub taśmy samoklejącej. Otworzyć osłonę metalowych filtrów przeciw tłuszczowych (12) i wyjąć filtry pojedynczo zwalniając zaczep naciskając na płytkę zamka. Podłączyć silnik do instalacji elektrycznej okapu. Pod obudowę silnika podstawić korpus okapu i przymocować go za pomocą śrub zgodnie z rysunkiem lub zawiesić za pomocą zatrzasków (rysunek na stronie 18 i 19). Założyć panel oświetlenia. Uwaga: do wykonania tej czynności konieczne są dwie osoby!

16 Wersja wyciąg Okap ma większą sprawność, gdy jest wykorzystywany w wersji wyciąg (odprowadzenie powietrza na zewnątrz budynku). W tej wersji nie jest konieczne instalowanie filtrów z węgla aktywowanego. Dukt powietrzny należy wykonywać z rur o średnicy 150 mm lub prostokątnych o równoważnym polu przekroju poprzecznego (ok. 180 cm 2 ). Materiał, z którego jest wykonywany dukt powietrzny, powinien odpowiadać wymaganiom normy DIN 4102-B1 (lub BS.476). W miarę możliwości należy stosować sztywne rury okrągłe o gładkich ściankach wewnętrznych. Maksymalna długość duktu powietrznego: - 4 m w przypadku stosowania 1 kolanka 90 o, - 3 m z dwoma kolankami, - 2 m z trzema kolankami, pod warunkiem stosowania rur Ø 150 mm. Elementy duktu powietrznego nie wchodzą w skład fabrycznego wyposażenia okapu. Na wylot powietrza (6) założyć zawór zwrotny (C) wciskając go aż do momentu kliknięcia zaczepów, a następnie podłączyć do zaworu rury i zacisnąć je za pomocą odpowiedniej opaski zaciskowej. Podłączyć silnik do instalacji elektrycznej okapu. Pod obudowę silnika podstawić korpus okapu i przymocować go za pomocą śrub zgodnie z rysunkiem na sąsiedniej stronie. Reinforcement wzmocnienie False ceiling (plaster) strop podwieszany (płyta gipsowo-kartonowa) Spacer podkładka False ceiling (MDF) strop podwieszany z MDF

17 Mocowanie w stropie podwieszanym Na elemencie, w którym ma być zainstalowany okap, zaznaczyć za pomocą pionu sznurkowego ślad środka symetrii płyty grzewczej, która będzie zainstalowana pod okapem. Przez ślad poprowadzić dwie prostopadłe linie równoległe do osi symetrii płyty grzewczej. Zaznaczyć miejsce wycięcia otworu do instalowania okapu. Zdemontować panel oświetlenia. Uwaga: do wykonania tej czynności konieczne są dwie osoby! Włożyć wtyczkę przewodu do gniazda na korpusie okapu. Wykręcić śruby w zatrzaskach odpowiednio do grubości stropu podwieszanego (rysunek na sąsiedniej stronie). W przypadku stropów z płyt gipsowo-kartonowych należy wykonać odpowiednie wzmocnienie stropu. Jeżeli strop jest wykonany z płyt MDF o grubości 18 mm należy zastosować 4 uchwyty o grubości 2 mm stanowiące wyposażenie fabryczne okapu. Otworzyć osłonę filtrów metalowych i wyjąć je (patrz wcześniejszy opis). Skontrolować podłączenia na silniku (rys. powyżej). Skontrolować działanie silnika i oświetlenia. Założyć metalowe filtry przeciw tłuszczowe i zamknąć ich obudowę.

18 Wersja pochłaniacz Wykonać otwór wylotowy tak, aby oczyszczone powietrze było nawracane do pomieszczenia kuchennego. Uwaga: do wykonania tej czynności konieczne są dwie osoby! Włożyć wtyczkę przewodu do gniazda na korpusie okapu. Połączyć zespół silnikowy (6) z otworem wylotowym za pomocą rur o średnicy 150 mm i założyć na rury odpowiednie zaciski lub uszczelnić połączenia taśmą samoklejącą. Skontrolować podłączenia na silniku (rys. powyżej). Skontrolować działanie silnika i oświetlenia. Zainstalować filtry z węgla aktywowanego. Podłączyć silnik do instalacji elektrycznej okapu. Pod obudowę silnika podstawić korpus okapu i przymocować go za pomocą śrub zgodnie z rysunkiem na sąsiedniej stronie. Założyć metalowe filtry przeciw tłuszczowe i zamknąć ich obudowę.
