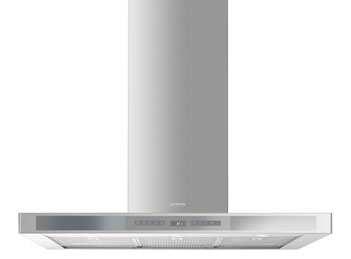

INSTRUKCJA MONTAśU I UśYTKOWANIA OKAPU KUCHENNEGO MODEL KE912X I KSE951X

Transkrypt

1 INSTRUKCJA MONTAśU I UśYTKOWANIA OKAPU KUCHENNEGO MODEL KE912X I KSE951X Generalny przedstawiciel DOM BIANCO sp. z o.o. al. Krakowska 5, Raszyn tel , fax

2 Dziękujemy za zaufanie i zakup naszego wyrobu. Gratulujemy dokonania dobrego wyboru. Mamy nadzieję, Ŝe urządzenie będzie Państwu słuŝyć przez wiele lat. Okapy są przeznaczone do stosowania w indywidualnych gospodarstwach domowych i słuŝą do pieczenia róŝnorodnych potraw. Urządzenia Smeg wykonane są z róŝnorodnych materiałów najwyŝszej jakości. Odcień i faktura powierzchni moŝe nieznacznie róŝnić się w danym egzemplarzu, jak równieŝ w danej grupie kolorystycznej. Nie jest to podstawa do reklamacji produktu.

3 Oświetlenie Spis treści Oświetlenie okapu składa się z 20 W lampek halogenowych. W celu ich wymiany naleŝy: wykręcić dwa wkręty mocujące oprawkę lampki i wyjąć ją z korpusu okapu, wyjąć lampkę z oprawki, załoŝyć nową lampkę tego samego typu upewniając się, czy oba druciki zostały prawidłowo osadzone w gnieździe, przymocować oprawkę za pomocą dwóch wkrętów. 1. Rady i zalecenia 2 2. Opis urządzenia 5 3. Instalacja 6 4. UŜytkowanie 9 5. Obsługa bieŝąca 10

4 RADY I ZALECENIA Instrukcja dotyczy kilku wersji urządzenia. W związku z tym mogą się w niej znaleźć opisy nie dotyczące konkretnego urządzenia. Instalacja Producent i Generalny Przedstawiciel nie ponoszą Ŝadnej odpowiedzialności prawnej i/lub materialnej za szkody spowodowane niewłaściwą instalacją urządzenia. Minimalna odległość między dolną powierzchnią okapu a najwyŝszym punktem płyty grzewczej pod okapem powinna wynosząc 650 mm Po umieszczeniu w ramie naleŝy sprawdzić, czy płytki zamków całkowicie wysunęły się i filtry są osadzone prawidłowo Filtry z węgla aktywowanego (wersja pochłaniacz) Filtry te nie są przewidziane do czyszczenia ani regeneracji. Po pojawieniu się na wyświetlaczu komunikatu EF lub nie rzadziej, niŝ raz na cztery miesiące, filtry te naleŝy wymienić. Aktywacja sygnału alarmu W przypadku montaŝu okapu w wersji pochłaniacz alarm powinien być uaktywniony podczas instalacji lub później.. Wyłączyć silnik i oświetlenie okapu. Nacisnąć przycisk E na około 5 s aŝ do momentu, gdy sygnały LED na wyświetlaczu zaczną poruszać się. Przed upływem 5 s nacisnąć przycisk B Az do pojawienia się na wyświetlaczu potwierdzenia uaktywnienia alarmu filtrów węglowych: - 2 mignięcia komunikatu EF alarm uaktywniony, - 1 mignięcie komunikatu EF sygnał alarmu wyłączony. NaleŜy upewnić się, czy napięcie prądu w domowej instalacji elektrycznej odpowiada wartości podanej na tabliczce znamionowej umieszczonej wewnątrz korpusu okapu. Wymiana filtrów węglowych Resetowanie alarmu Wyłączyć silnik i oświetlenie okapu. Nacisnąć na około 2 s przycisk G. Wymiana filtrów Zdemontować metalowe filtry przeciw tłuszczowe. Zdemontować filtry węglowe w sposób pokazany na rysunku obok. ZałoŜyć nowe filtry. ZałoŜyć filtry metalowe. Dla urządzeń klasy I naleŝy sprawdzić, czy domowa instalacja elektryczna jest uziemiona, a uziemienie sprawne.

5 G Przytrzymanie przycisku przez około 2 s powoduje zresetowanie sygnału nasycenia filtrów. H Powoduje krokowe zmniejszenie intensywności oświetlenia. I Włączanie i wyłączanie oświetlenia z maksymalną intensywnością. L Zwiększa intensywność oświetlenia. Po upływie 100 godz. pracy pojawia się komunikat FF. Oznacza on konieczność oczyszczenia metalowych filtrów przeciw tłuszczowych. Po 200 godzinach pracy pojawia się komunikat EF. Oznacza on konieczność wymiany filtrów z węgla aktywowanego. Blokada panelu sterowania: moŝna ja wykorzystać podczas czyszczenia, na przykład, szkła. Silnik i oświetlenie wyłączają się. Naciśnięcie przycisku D (funkcja intensywna) powoduje zablokowanie i odblokowanie panelu sterowania. Dokonanie takiej czynności jest potwierdzane sygnałem dźwiękowym oraz przesuwającymi się sygnałami LED na wyświetlaczu. 5. OBSŁUGA BIEśĄCA 5.1. Metalowe filtry przeciw tłuszczowe Filtry te moŝna myc w mechanicznych zmywarkach do naczyń. NaleŜy to robić po pojawieniu się na wyświetlaczu komunikatu FF, lecz nie rzadziej niŝ raz na dwa miesiące lub częściej, jeŝeli okap jest wykorzystywany intensywnie. Resetowanie alarmu Nacisnąć i przytrzymać przez około 2 s przycisk G. Czyszczenie Pojedynczo wyjąć filtry podtrzymując je jedną ręką, a drugą wciskając płytkę zamka i pociągając filtr w dół. Umyć filtry. NaleŜy zwracać uwagę na to, aby ich nie wyginać. Przed ponownym załoŝeniem do okapu filtry muszą być całkowicie suche (ewentualne przebarwienia ich powierzchni nie mają wpływu na sprawność) Okap naleŝy łączyć z kanałem wentylacyjnym za pomocą sztywnych lub elastycznych rur o minimalnej średnico wewnętrznej wynoszącej 120 mm. Dukt powietrzny powinien być moŝliwie krótki. Nie wolno podłączać okapu do kanałów, którymi są prowadzone spaliny (z term, kominków itp.). JeŜeli okap jest uŝytkowany w pomieszczeniu, w którym znajduje się teŝ inne urządzenie zasilane energią inną, niŝ elektryczna, to naleŝy zapewnić odpowiednią wentylacje takiego pomieszczenia w celu zapobiegnięcia nawrotowi spalin. Kuchnia powinna mieć otwór ścienny wychodzący na zewnątrz budynku w celu zapewnienia dopływu świeŝego powietrza. UŜytkowanie Okap kuchenny został zaprojektowany wyłącznie do uŝytku w indywidualnych gospodarstwach domowych w celu usuwania zapachów powstających podczas gotowania potraw. Nie wolno uŝywać okapu do celów innych, niŝ te, dla których został zaprojektowany. Podczas pracy okapu nie wolno pozostawiać pod nim odkrytego płomienia. Wielkość płomienia naleŝy wyregulować tak, aby nie wystawał on poza obrys dna naczynia. Podczas smaŝenia w głębokim tłuszczu naleŝy proces smaŝenia cały czas kontrolować, gdyŝ przegrzany olej moŝe stać się przyczyną poŝaru. Nie wolno pod okapem przygotowywać potraw płonących (flambowanych). Urządzenia nie mogą obsługiwać osoby (łącznie z dziećmi) o ograniczonych zdolnościach fizycznych, czuciowych i mentalnych lub nie mających odpowiedniego doświadczenia o ile nie znajdują się one pod nadzorem lub nie zostały odpowiednio poinstruowane przez osoby odpowiedzialne za ich bezpieczeństwo. NaleŜy pilnować, aby dzieci nie bawiły się okapem.

6 - 4 - Obsługa bieŝąca Przed przystąpieniem do jakichkolwiek czynności związanych z obsługą bieŝącą okap naleŝy odłączyć od domowej instalacji elektrycznej. Filtry naleŝy czyścic i/lub wymieniać po upływie czasu podanego w instrukcji. Okap naleŝy czyścić za pomocą wilgotnej szmatki nasączonej roztworem neutralnego płynnego detergentu Dolny segment maskownicy komina - 9 Lekko rozchylić boki segmentu i nałoŝyć go na górny segment tak, aby dolny segment znalazł się między górnym a ścianą. Upewnić się, czy segment jest dobrze osadzony. Przymocować dolny segment do korpusu okapu za pomocą dwóch wkrętów 12c (2,9x9,5 mm). Symbol umieszczony na urządzeniu lub na jego opakowaniu oznacza, Ŝe zuŝyte urządzenie nie moŝe być traktowane jako odpad komunalny zgodnie z dyrektywą 2002/96 WG oraz ustawa z dnia 19 lipca 2005 r. w sprawie zuŝytego sprzętu elektrycznego i elektronicznego. NaleŜy je przekazać do odpowiedniego zakładu gromadzenia, recyklingu i utylizacji zuŝytego sprzętu elektrycznego i elektronicznego. Zapewnienie prawidłowej utylizacji zuŝytego okapu pozwoli zapobiec jego negatywnym wpływom na środowisko i zdrowie ludzi. Szczegółowych informacji w tym zakresie udzielają właściwe organy miejscowej administracji państwowej i samorządowej, sprzedawcy oraz przedsiębiorstwa zajmujące się oczyszczaniem miast i osiedli. 4. UśYTKOWANIE Panel sterowania Ozn. Funkcja Komunikat na wyświetlaczu A Włączanie i wyłączanie silnika z ostatnio uŝywaną prędkością Wybrana prędkość B Zmniejszanie prędkości - C Zwiększanie prędkości - D Naciśnięcie powoduje włączenie prędkości intensywnej z dowolnej dotychczas uŝywanej. Prędkość taka będzie utrzymywana przez 10 min. Po upływie tego czasu system przełączy się automatycznie na poprzednią prędkość. Funkcja ta jest zalecana do szybkiego natychmiastowego usunięcia oparów i zapachów. E Naciśnięcie powoduje ustawienie silnika na wydajność 100 m 3 /h. W czasie, gdy jest włączona prędkość intensywna lub opóźnione uruchomienie funkcji tej nie moŝna włączyć. F Naciśnięcie powoduje opóźnienie wyłączenia się okapu o 30 min, co pozwala na całkowitą eliminację pozostałych po gotowaniu zapachów. MoŜna tę funkcję uruchomić tylko przy włączonym silniku (ale nie w czasie działania funkcji 24H lub intensywnej). Na zmianę komunikat HI i czas pozostały do wyłączenia się funkcji. Kropka na dole po prawej stronie miga co 1 s. Ponowne naciśnięcie wyłącza tę funkcje. Pojawia się liczba 24, a kropka na dole po prawej stronie miga, gdy silnik działa. Naciśnięcie powoduje wyłączenie funkcji. Na przemian jest wyświetlana prędkość i czas pozostały do zakończenia działania funkcji. Kropka na dole po prawej miga. Naciśnięcie powoduje wyłączenie funkcji.

7 Wersja pochłaniacz Na wylot powietrza z zespołu silnikowego nałoŝyć kierownicę nawiewu 15. Zamocować na kierownicy wyloty powietrza Upewnić się, czy otwory wylotów powietrza znajdują się dokładnie na wprost otworów w dolnym segmencie maskownicy komina. JeŜeli nie, to wyregulować połoŝenie wylotów obracając je do góry nogami. Upewnić się, czy zostały zainstalowane filtry z węgla aktywowanego. 2. OPIS URZĄDZENIA Wymiary Podłączenia elektryczne Podłączyć okap do domowej instalacji elektrycznej za pomocą dwubiegunowego wyłącznika, w którym odstępy między stykami w połoŝeniu wyłączony wynoszą co najmniej 3 mm. Wyjąć filtry przeciw tłuszczowe (patrz rozdz. Obsługa bieŝąca ) i upewnić się, czy łącznik na przewodzie podłączeniowym jest prawidłowo umieszczony w gniazdku znajdującym się z boku zespołu silnikowego MontaŜ teleskopowej maskownicy komina Segment górny Lekko rozchylić boki segmentu i nałoŝyć je na uchwyty upewniając się, czy segment jest dobrze osadzony. Przymocować segment do uchwytów za pomocą czterech wkrętów 12c (2,9x9,5 mm). Elementy składowe Poz. Ilość Opis 1 1 Korpus okapu z panelem sterowania, oświetleniem, zespołem silnikowym i filtrami 2 1 Teleskopowa maskownica komina: górny segment maskownicy dolny segment maskownicy komina 9 1 Kołnierz redukcyjny Ø 150/120 mm 10 1 Klapa powietrzna Wyloty powietrza 15 1 Kierownica nawiewu Poz. Ilość Opis Uchwyty górnego elementu maskownicy 11 6 Kołki rozporowe 12a 6 Wkręty 4,2x44,4 12c 6 Wkręty 2,9x9,5 Ilość Opis 1 Dokumentacja i instrukcja

8 INSTALACJA 3.1. Wiercenie otworów i mocowanie uchwytów 3.2. MontaŜ korpusu okapu Przed przystąpieniem do zamocowania korpusu okapu naleŝy dokręcić dwie śruby Vr znajdujący się przy zawiesiach korpusu. Zawiesić korpus na wkrętach 12a. Dokręcić wkręty 12a. Za pomocą śrub Vr spoziomować korpus okapu Podłączenia Wersja wyciąg Na ścianie za płyta grzewczą narysować linię pionowa aŝ do stropu lub do wymaganej wysokości (np. półki zwieńczającej szafki wiszące). Linia powinna wychodzić z rzutu osi symetrii płyty na ścianę. W odległości 650 mm od najwyŝszego punktu płyty grzewczej narysować linię poziomą. Uchwyt przyłoŝyć do ściany w sposób pokazany na rysunku powyŝej, w odległości 1-2 mm od stropu lub półki i wyśrodkować go w stosunku do narysowanej linii pionowej. Zaznaczyć na ścianie środki otworów znajdujących się w uchwycie. Drugi uchwyt przyłoŝyć do ściany w odległości X poniŝej pierwszego (X wysokość górnego segmentu maskownicy komina) i wyśrodkować go w stosunku do narysowanej linii pionowej. Zaznaczyć środki otworów znajdujących się w uchwycie. W odległości 320 mm od poziomej linii odniesienia i 116 mm po obu stronach linii pionowej narysować dwie linie pionowe. W zaznaczonych miejscach wywiercić otwory w ścianie za pomocą wiertła o średnicy 8 mm. Osadzić w otworach kołki rozporowe 11. Przymocować uchwyty za pomocą wkrętów 12a (4,2x44,4 mm). Dwa wkręty 12a (4,2x44,4 mm) umieścić w otworach słuŝących do zamocowania korpusu okapu pozostawiając odstęp 5-6 mm między ścianą a ich łbami. W przypadku instalowania okapu w wersji wyciąg naleŝy połączyć okap z kanałem wentylacyjnym za pomocą sztywnych lub elastycznych rur o średnicy 120 lub 150 mm. Wybór naleŝy do instalatora. Podłączenie za pomocą rur 150 mm. Na wylot z zespołu silnikowego załoŝyć klapę powietrzną 10. Do klapy przymocować rurę za pomocą odpowiednich ściągaczy (nie wchodzą w skład dostawy). Podłączenie za pomocą rur 120 mm Na klapę powietrzną 10 nałoŝyć kołnierz redukcyjny 9. Przymocować rury za pomocą odpowiednich zacisków (nie wchodzą w skład dostawy). Zdemontować filtry z węgla aktywowanego, o ile znajdują się w okapie.
