1 INSTRUKCJA UśYTKOWANIA OKAPU KUCHENNEGO MODEL STILNOVO Generalny przedstawiciel DOM BIANCO sp. z o.o. al. Krakowska 5, Raszyn tel , fax

2 - 1 - Spis treści 1. Zalecenia i sugestie 1 2. Charakterystyki 4 3. Instalacja 5 4. UŜytkowanie 8 5. Obsługa bieŝąca 9 WłoŜyć nową Ŝarówkę tego samego typu upewniając się, Ŝe obie nóŝki są prawidłowo umieszczone w gniazdku w oprawce. Przykręcić ramkę oprawki Ŝarówki Symbol umieszczony na wyrobie lub jego opakowaniu oznacza, Ŝe dany sprzęt po zuŝyciu nie moŝe być traktowany jako odpad komunalny. Powinien być dostarczony do odpowiedniego punktu skupu i recyklingu sprzętu elektrycznego i elektronicznego. Zapewniając prawidłową utylizacje zuŝytego urządzenia pomagamy w zapobieganiu niepoŝądanym konsekwencjom dla środowiska i zdrowia ludzi, które mogłyby powstać w przypadku nieodpowiedniego pozbycia się urządzenia. Więcej szczegółów na temat utylizacji danego sprzętu uzyskacie Państwo w organach samorządu terytorialnego i lokalnej administracji państwowej lub w sklepie, w którym wyrób został zakupiony. Zagadnienia utylizacji tego typu wyrobów w Rzeczpospolitej Polskiej reguluje ustawa z dnia 19 lipca 2005 r. o zuŝytym sprzęcie elektrycznym i elektronicznym wraz z późniejszymi zmianami zgodna z odpowiednią dyrektywą Unii Europejskiej.

3 OBSŁUGA BIEśĄCA 5.1. Filtry przeciw tłuszczowe Czyszczenie metalowych filtrów kasetowych Filtry naleŝy czyścić co najmniej raz na dwa miesiące pracy lub częściej w przypadku bardzo intensywnego uŝytkowania. Mogą być myte w zmywarkach do naczyń. Filtry wyjmujemy pojedynczo naciskając w kierunku tyłu okapu i jednocześnie pociągając w dół. Podczas mycia naleŝy uwaŝać, aby filtry nie były wyginane. Przed ponownym zamocowaniem filtry naleŝy dokładnie wysuszyć. Po załoŝeniu filtrów w korpusie w otworze powinna być widoczna płytka zwalniania zaczepu Filtry z węgla aktywowanego (wersja pochłaniacz) Wymiana filtrów węglowych Filtry węglowe nie mogą być myte ani czyszczone. NaleŜy je wymieniać co najmniej raz na cztery miesiące pracy lub częściej w przypadku bardzo intensywnego uŝytkowania. Do wymiany filtrów węglowych naleŝy wyjąć filtry przeciw tłuszczowe. Wyjąć filtry węglowe zwalniając uprzednio ich zaczepy. WłoŜyć nowe filtry i zamocować je w obudowie. WłoŜyć filtry przeciw tłuszczowe Oświetlenie Wymiana 20 W Ŝarówek halogenowych Wykręcić dwa wkręty podtrzymujące ramkę oprawki Ŝarówki i wyjąć je. Wyjąć Ŝarówkę z obudowy ZALECENIA I SUGESTIE Instrukcja uŝytkowania dotyczy kilku wersji urządzenia, w związku z czym moŝecie Państwo znaleźć w niej informacje, które nie muszą dotyczyć posiadanej przez Państwa wersji. INSTALACJA Producent oraz Generalny Przedstawiciel nie ponoszą Ŝadnej odpowiedzialności materialnej i/lub prawnej za szkody powstałe w wyniku niewłaściwej instalacji urządzenia Minimalna bezpieczna odległość między najwyŝszym punktem płyty grzewczej a dolną powierzchnią okapu kuchennego wynosi 650 mm. NaleŜy sprawdzić, czy napięcie w domowej instalacji elektrycznej odpowiada wartości podanej na tabliczce znamionowej umieszczonej wewnątrz korpusu okapu. Dla urządzeń z I klasą bezpieczeństwa naleŝy zapewnić właściwe ich uziemienie. Okap kuchenny naleŝy łączyć z pionami i kanałami wentylacyjnymi za pomocą rur o minimalnej średnicy 120 mm. Długość duktu powietrznego powinna być moŝliwie mała. Nie wolno podłączać okapu kuchennego do kanałów dymowych i spalinowych odprowadzających spaliny z innych urządzeń (termy, bojlery, kominki itp.). JeŜeli okap kuchenny jest stosowany w pomieszczeniu razem z innym urządzeniem niezasilanym energią elektryczną (np. urządzeniem spalającym gaz), to naleŝy zapewnić dopływ odpowiedniej ilości świeŝego powietrza do pomieszczenia w celu zapobieŝenia nawrotowi spalin. Kuchnia powinna być wyposaŝona w otwór ścienny w zewnętrznej ścianie budynku w celu zagwarantowania dopływu czystego powietrza. UśYTKOWANIE Okap kuchenny został zaprojektowany wyłącznie do stosowania w gospodarstwach domowych w celu usuwania zapachów powstających w kuchniach

4 Nie wolno stosować okapu do celów innych, niŝ podane wyŝej. Podczas pracy okapu nie wolno dopuścić, aby znajdował się pod nim wysoki, nieosłonięty płomień. Wielkość płomienia naleŝy regulować tak, aby nie wychodził on poza obręb dna naczynia ustawionego na palniku. Podczas smaŝenia w głębokim tłuszczu naleŝy zawsze pilnować naczynia, gdyŝ istnieje zagroŝenie zapalenia się tłuszczu. Pod okapem kuchennym nie wolno przygotowywać potraw flambowanych ( płonących ). Urządzenie nie powinno być obsługiwane przez osoby (łącznie z dziećmi) o ograniczonych zdolnościach fizycznych, somatycznych lub umysłowych, a takŝe niemające odpowiedniego doświadczenia i wiedzy, dopóki nie zostaną one poinstruowane lub nie będą znajdować się pod odpowiednim nadzorem. Zawsze naleŝy kontrolować dzieci aby nie bawiły się urządzeniem. OBSŁUGA BIEśĄCA Przed przystąpieniem do jakichkolwiek prac związanych z obsługą bieŝącą okap naleŝy wyłączyć lub odłączyć od zasilania elektrycznego. Filtry czyścimy i/lub wymieniamy po upływie czasu podanego w dalszej części niniejszej instrukcji. Okap czyścimy za pomocą wilgotnej szmatki neutralnego detergentu w płynie. 4. UśYTKOWANIE 4.1. Panel sterowania Panel sterowania jest normalnie ukryty wewnątrz korpusu okapu. MoŜna go wysunąć na zewnątrz lekko naciskając panel na środku. Uwaga: NaleŜy pamiętać o tym, Ŝe przed kaŝdorazowym rozpoczęciem uŝytkowania okapu naleŝy otworzyć szklaną przesłonę L Oświetlenie Włączanie i wyłączanie oświetlenia M Silnik Włączanie i wyłączanie silnika okapu V Prędkość MoŜliwość dokonania następujących nastaw: 1. Mała prędkość stosowana w przypadku długotrwałej i cichej wymiany powietrza wtedy, gdy podczas gotowania występują opary. 2. Średnia prędkość stosowana podczas większości sposobów gotowania zapewniająca optymalny wymianę powietrza i niski poziom natęŝenia hałasu. 3. Maksymalna prędkość stosowana do usuwania intensywnych zapachów, takŝe przez długi czas

5 3.4. Podłączenia elektryczne Okap podłączamy do domowej instalacji elektrycznej instalując na podłączeniu dwubiegunowy wyłącznik, w którym odstępy między stykami w połoŝeniu wyłączony wynoszą cl najmniej 3 mm. Wyjąć filtry węglowe (patrz rozdz. Obsługa bieŝąca ) i upewnić się, czy wtyczka przewodu zasilającego jest prawidłowo umieszczona w gnieździe na zespole wentylatora. 2. CHARAKTERYSTYKI 2.1. Wymiary 3.5. Maskownica komina Segment górny Rozchylić boki górnego segmentu i zaczepić je na uchwycie 7.2.1, a następnie zacisnąć go na nim. Przymocować górny segment do uchwytu za pomocą dwóch wkrętów 12e Segment dolny Rozchylić segment na boki i umieścić go między górnym segmentem a ścianą i następnie zacisnąć. Przymocować dolny segment do korpusu okapu za pomocą dwóch wkrętów 12c nie dokręcając ich do końca. Przed dokręceniem ostatnich dwóch wkrętów moŝna dokonać drobnej regulacji przylegania do ściany i korpusu okapu korzystając z tego, Ŝe wkręty przechodzą przez dwa podłuŝne wycięcia Elementy składowe L.p. Ilość Opis 1 1 Korpus okapu z panelem sterowania, oświetleniem, wentylatorem i filtrami 2 1 Teleskopowa maskownica komina: element górny element dolny 8 1 Kratka wylotowa powietrza 9 1 Kołnierz redukcyjny Ø mm L.p. Ilość Opis Górny uchwyt maskownicy komina 12a 6 Wkręty 3,9x13 12c 4 Wkręty 2,9x9,5 12e 2 Wkręty 2,9x9,5 (podkładka pod łbem) L.p. Ilość Opis 1 Instrukcja montaŝu i uŝytkowania

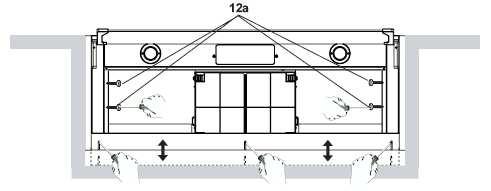

6 3. INSTALACJA 3.1. Mocowanie korpusu i maskownicy komina Ołówkiem rysujemy pionową linię oznaczającą oś wnęki, w której będzie montowany okap. Po stropem lub półką meblową zwieńczającą szafki wiszące mocujemy za pomocą wkrętów 12a uchwyt maskownicy komina We wnękę wkładamy korpus okapu. Korpus naleŝy ustawić tak, aby licował z sąsiadującymi szafkami. Wyjmujemy filtry przeciw tłuszczowe. Mocujemy korpus okapu do sąsiadujących szafek za pomocą wkrętów 12a wkręcając je od środka korpusu (patrz rysunek). Ostatecznie regulujemy ustawienie tylnej maskownicy. UWAGA: Przed przymocowaniem okapu do ściany z tyłu korpus okapu naleŝy przymocować do sąsiadujących szafek Wersja wyciąg W przypadku instalowania okapu w wersji wyciąg naleŝy okap podłączyć do kanału wentylacyjnego za pomocą sztywnych lub elastycznych rur o średnicy 150 lub 120 mm. Doboru dokonuje instalator. W celu podłączenia rur o średnicy 120 mm na wylot powietrza z zespołu wentylatora naleŝy załoŝyć kołnierz redukcyjny 9. Rurę mocujemy do kołnierza lub wylotu powietrza za pomocą odpowiednich zacisków. Zdemontować filtry węglowe o ile są one zainstalowane w korpusie okapu. UWAGA: podłączanie do kanału wentylacyjnego jest moŝliwe o ile są spełnione warunki podane w rozporządzeniu Ministra Infrastruktury o warunkach technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Wersja pochłaniacz We wszystkich półkach znajdujących się ewentualnie na okapem naleŝy wyciąć otwory o średnicy 125 mm. Na wylot powietrza z zespołu wentylatora naleŝy załoŝyć kołnierz redukcyjny 9. Kołnierz łączymy z otworem w najwyŝszej półce za pomocą sztywnej Lu elastycznej rury o średnicy 120 mm. Rurę mocujemy za pomocą odpowiednich zacisków. Do najwyŝszej półki przykręcamy za pomocą wkrętów 12e kratkę wylotową powietrza 8. NaleŜy upewnić się, czy w korpusie okapu są zainstalowane filtry węglowe
