1 - 1 - INSTRUKCJA MONTAŻU I OBSŁUGI OKAPU KUCHENNEGO Viki DOM BIANCO Sp z o.o Raszyn, Al. Krakowska 5 tel. 022/ , fax. 022/

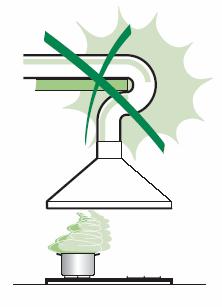

2 - 2 - REKOMENDACJE I ZALECENIA Model Viki przystosowany jest zarówno do pracy w wersji wyciąg (podłączenie do kanałów wentylacyjnych w ścianach budynku), jak i w wersji pochłaniacz z nawrotem oczyszczonego powietrza do pomieszczenia kuchennego. Przed przystąpieniem do montażu okapu kuchennego należy przewidzieć ewentualne trudności, jakie mogą powstać podczas montażu i użytkowania urządzenia. Prace montażowe powinny być wykonane przez odpowiednio przeszkolony i wykwalifikowany personel. Prace montażowe oraz umiejscowienie i sposób podłączenia urządzenia do instalacji wentylacyjnych i elektrycznych musi odpowiadać obowiązującym przepisom prawa i normom, a w szczególności postanowieniom rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. W sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 z 2002 r. Poz.690) Producent i importer nie ponoszą żadnej odpowiedzialności prawnej i materialnej za wszelkie straty materialne i szkody w zdrowiu osób spowodowane nie stosowaniem się do podanych w niniejszej instrukcji zasad montażu urządzenia. Okap kuchenny nie powinien być instalowany niżej niż 65cm od płyty grzewczej, przy czym odległość tę mierzymy od najwyższego punktu płyty grzewczej lub kuchenki (np.ruszt). W zasadzie nie istnieją ograniczenia, co do maksymalnej wysokości, na jakiej może być instalowany okap, jednak, aby spełniał on swoją rolę odległość ta nie powinna przekraczać 75cm. Przed podłączeniem urządzenia do źródła zasilania elektrycznego należy upewnić się, czy napięcie i częstotliwość prądu w instalacji elektrycznej odpowiadają wartościom podanym na tabliczce znamionowej okapu Podłączenie wyciągu i przewodu kominowego powinno być poprowadzone jak najkrótszą drogą i rurą o minimalnej średnicy 120mm. Kanał wentylacyjny nie może być połączony z kanałami służącymi do odprowadzania spalin pochodzących z innych urządzeń zasilanych innymi źródłami energii niż elektryczna (np.piece centralnego ogrzewania, termy do wody itp.). Zainstalować wyłącznik dwubiegunowy, w którym odległość między stykami w położeniu wyłączony wynosi, co najmniej 3mm.

3 - 3 - Jeżeli w pomieszczeniu, w którym ma być zainstalowany okap kuchenny, znajdują się inne urządzenia bezpośrednio spalające paliwa, np.piec centralnego ogrzewania, to urządzenie takie nie może pobierać do spalania powietrza z pomieszczenia lub musi to być urządzenie o tak zwanym zbilansowanym przepływie spalin. Podciśnienie w pomieszczeniu, w którym znajduje się okap kuchenny użytkowany jako wyciąg razem z innym urządzeniem zasilanym energią inną niż elektryczną nie może przekroczyć 0,04 mbar (4Pa), gdyż przy większej wartości może nastąpić zasysanie spalin do pomieszczenia. Upewnić się czy został zapewniony dopływ odpowiedniej ilości świeżego powietrza do pomieszczenia. Jeżeli nie, to w dowolnej części ściany, należy zrobić otwór o średnicy 10cm wychodzący na zewnątrz budynku, jeśli używamy płyt gazowych z zaworami bezpieczeństwa lub 20cm, jeżeli używane płyty nie posiadają zaworów przeciwwypływowych. UŻYTKOWANIE Okap jest zaprojektowany do użytku domowego, w celu usuwania kuchennych zapachów. Urządzenie może być wykorzystane tylko zgodnie z instrukcją producenta i służy ono do usuwania lub oczyszczania powietrza w pomieszczeniach kuchennych. W przypadku, gdy okap jest zainstalowany nad kuchenką lub płytą grzewczą gazową, nigdy nie należy pozostawiać włączonych palników gazowych, jeżeli nie stoją nad nimi garnki lub naczynia. Przed zdjęciem garnka lub naczynia należy wyłączyć dopływ gazu lub zredukować wysokość płomienia do minimum. Nigdy nie wolno pozostawiać włączonych palników gazowych bez zaworu. Zawsze należy dbać o to, aby płomienie nie wystawały poza obrys dna naczynia lub garnka. W ten sposób oszczędzamy gaz i zapobiegamy nadmiernym koncentracjom ciepła pod okapem. Okap nie powinien być używany przez dzieci i osoby nie przeszkolone.

4 - 4 - KONSERWACJA Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub obsługą techniczną urządzenia, należy odłączyć je od źródła zasilania. Należy wymieniać bądź czyścić filtry po określonym czasie użytkowania. Do czyszczenia okapów zaleca się używać miękkich wilgotnych szmatek i klasycznych płynnych środków do mycia naczyń. Metalowe filtry przeciwtłuszczowe należy myć przynajmniej raz na dwa miesiące, jeżeli okap jest wykorzystywany nie dłużej niż 4 godziny dziennie. Filtry metalowe można myć zarówno ręcznie (w zlewie z zastosowaniem normalnych środków do mycia naczyń), jak i w zmywarkach do naczyń. Filtry węglowe, używane w wersji pochłaniacza służące do pochłaniania zapachów wytwarzanych podczas gotowania nie mogą być czyszczone ani regenerowane. Należy je wymieniać na nowe średnio, co 3 miesiące. MONTAŻ CHARAKTERYSTYKA TECHNICZNA Zasilanie elektryczne Napięcie V Częstotliwość 50Hz Moc 230 W Przewód zasilania długość 2,10m Oświetlenie Liczba lamp 2 Typ lamp żarowe Moc lamp 40 W Silnik Typ 6/40 Jakość I Moc 150W Zabezpieczenie termiczne tak Klasa izolacji F Wyjście powietrza Przekrój mm Waga 25kg

5 - 5 - KOMPONENTY: Ref. liczba Komponenty 1 1 KORPUS okapu z panelem sterowania, oświetleniem, silnikiem, filtrami i drewnianą ramą 2 1 Teleskopowy komin składający się z: Komin górny Komin dolny 8 1 Kierownica nawiewu ø 125mm 9 1 Kołnierz wylotu powietrza ø mm Listwy do mocowania korpusu okapu Listwy do mocowania komina 11 8 Kołki 12.a 8 Śruby 4,2 x 44,4 12.c 6 Śruby 2,9 x 12,7 12.e 2 Śruby 2,9 x 9,5 1 Instrukcja obsługi 1 Gwarancja 1 Schemat elektryczny

6 - 6 - INSTALACJA Zakupiony przez Państwa okap kuchenny jest przeznaczony do mocowania bezpośrednio do ścian pomieszczenia kuchennego nad urządzeniami do gotowania w wersji: Wyciąg usuwanie zanieczyszczonego powietrza na zewnątrz pomieszczenia kuchennego; Pochłaniacz z nawrotem oczyszczonego powietrza do pomieszczenia kuchennego. Kolejność czynności: Nawiercanie otworów i mocowanie listew; Montaż korpusu okapu; Montaż komina i podłączenie; Sprawdzenie funkcjonowania. Narysować na ścianie: Pionową linię od środka płyty grzewczej (kuchni) prowadzącą do stropu lub innego elementu poziomego, do którego ma być doprowadzona maskownica komina; Poziomą linię na wysokości nie mniejszej niż 907 mm nad płytą grzewczą; Przeciąć listwę 7.1 na dwie części; Umieści listwę 7.1.a na linii poziomej, w odległości 180mm od linii pionowej (jak przedstawiono na rysunku). Zaznaczyć na ścianie otwory listwy; Powtórzyć operację po przeciwnej stronie linii pionowej z listwą 7.1.b; Przyłożyć jedną listwę w odległości 1-2 mm od stropu lub innego elementu poziomego, do którego ma być doprowadzona maskownica komina tak, aby wcięcia na listwie pokrywały się z linią pionową; Zaznaczyć na ścianie otwory listwy; Przyłożyć drugą listwę w odległości X od pierwszej (X= wysokość komina górnego) tak, aby wcięcia w listwie pokrywały się z linią pionową; Zaznaczyć na ścianie otwory listwy; Wywiercić otwory ø 8mm w zaznaczonych punktach; W wywierconych otworach umieścić kołki 11; Przykręcić obie listwy śrubami 12.a (4,2 x 44,4); Przykręcić dwie śruby 12.a pozostawiają 5-6 mm między ścianą a główką śruby.

7 - 7 - MONTAŻ KORPUSU OKAPU Powiesić korpus okapu na przygotowanych listwach; Wypoziomować okap przy pomocy śrub Vr1 i Vr2. PODŁĄCZENIE WERSJA WYCIĄG: W celu instalacji okapu w wersji wyciąg należy połączyć korpus okapu z wyjściem powietrza za pomocą rury sztywnej bądź giętkiej o średnicy mm (wybór należy do instalatora). Nałożyć rurę łączącą na otwór komina w korpusie okapu, przy czym w przypadku rury o średnicy 120 mm należy użyć kołnierza redukcyjnego 9; Przymocować rurę przy pomocy odpowiednich opasek; Jeśli obecne, wyjąć filtry węglowe; WERSJA POCHŁANIACZ: W półce, która ma być umieszczona nad okapem wywiercić otwór o średnicy 125mm; Nałożyć kołnierz redukcyjny 9 na otwór komina w korpusie okapu; Połączyć kołnierz redukcyjny z otworem w półce przy pomocy rury o średnicy 120 mm i przymocować go za pomocą odpowiednich opasek; Przymocować kierownicę nawiewu do półki za pomocą dwóch śrub 12.e (2,9 x 9,5); Sprawdzić czy są obecne filtry węglowe.

8 - 8 - PODŁĄCZENIE ELEKTRYCZNE Podłączyć okap do źródła zasilania instalując wyłącznik dwubiegunowy, w którym odległość między stykami w położeniu wyłączony wynosi, co najmniej 3mm; Wyjąć filtry przeciwtłuszczowe i upewnić się, że łącznik przewodu zasilania jest poprawnie umieszczony we wtyczce pochłaniacza; Sprawdzić czy oświetlenie, silnik, zmiana prędkości funkcjonują poprawnie; MONTAŻ KOMINA Komin górny: Rozchylić lekko boki komina, wpasować w listwy na ścianie 7.2.1; Przymocować śrubami 12.c (2,9 x 12,7); Komin dolny: Rozchylić lekko boki komina i wpasować pomiędzy komin górny i korpus okapu; Przymocować go śrubami 12.c (2,9 x 12,7). KONSERWACJA Czyszczenie filtrów: Wyjąć filtr, przyciskając przycisk blokady i jednocześnie ciągnąc w dół; Umyć filtry w zmywarce do naczyń bądź ręcznie, przy pomocy płynnego środka do mycia naczyń uważając, aby ich nie pogiąć; Po wyschnięciu filtrów zamontować je ponownie w okapie zwracając uwagę, aby uchwyt był skierowany na zewnątrz.

9 - 9 - Wymiana filtrów węglowych: Wyjąć filtry metalowe; Wyjąc filtr węglowy odblokowując odpowiednią dźwigienkę; Zamontować nowe filtry; Zamontować ponownie filtry metalowe. Wymiana oświetlenia: 2 x 20W: żarówki halogenowe; Wykręcić śruby, które podtrzymują zespół oświetlenia i wyjąć go z okapu; Wyciągnąć żarówkę; Wymienić ją na nową upewniając się czy nóżki halogenu trafiły w gniazdo; Zamontować zespół oświetlenia przy pomocy uprzednio wykręconych śrub. PANEL STEROWANIA L oświetlenie włącznik i wyłącznik oświetlenia M silnik włącznik i wyłącznik silnika okapu V prędkości zmiana prędkości silnika (3 pozycje) 1 mała prędkość; stosowana podczas podgrzewania potraw lub gotowania tylko na jednym palniku; minimalne natężenie hałasu; 2 średnia prędkość; stosowana przy normalnym gotowaniu; zapewnia optymalny stosunek wydajności i natężenia hałasu; 3 duża prędkość; stosowana podczas przygotowywania potraw wydzielających intensywne zapachy; może być włączona nawet na długi czas.

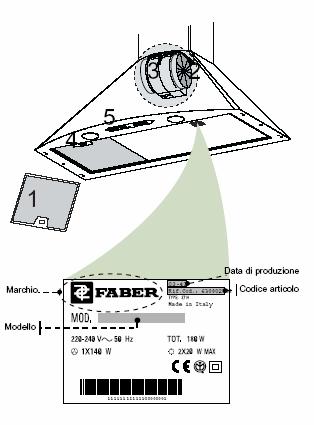

10 PROBLEMY W TRAKCIE UŻYTKOWANIA W trakcie użytkowania okapu mogą wystąpić problemy. Przed skontaktowaniem się z serwisem należy sprawdzić: 1) Podczas pracy okapu słychać dziwny hałas: Sprawdzić czy wszystkie śruby są dobrze dokręcone; Zdjąć ewentualne przedmioty znajdujące się na półce nad okapem. 2) Okap się nie włącza: Przeprowadzić prawidłową kalibrację sensora; Sprawdzić pozycję sterownika silnika; Sprawdzić czy łącznik przewodu zasilania jest prawidłowo podłączony do wtyczki silnika, która znajduję się pod filtrami przeciwtłuszczowymi; Sprawdzić czy wtyczka jest prawidłowo podłączona do zasilania; 3) Okap pracuje mało wydajnie (słabo pochłania): Umyć filtry metalowe bądź wymienić na nowe filtry węglowe; Sprawdzić czy wyjście powietrza nie jest zatkane. Kontaktując się z serwisem należy podać dane z tabliczki znamionowej znajdującej się wewnątrz okapu pod filtrami przeciwtłuszczowymi: Model okapu, Kod, Data 1 metalowe filtry przeciwtłuszczowe 2 filtry węglowe (wersja pochłaniacz) 3 silnik 4 oświetlenia 5 - sterowanie

11 WYMIARY:
