Wykład IX-X-XI. Metody optymalizacji grafiki: jakości, wielkości plików graficznych (kompresja). Praca z bitmapami. Maski. dr Beata Kuźmińska-Sołśnia
|
|
- Ewa Włodarczyk
- 8 lat temu
- Przeglądów:
Transkrypt

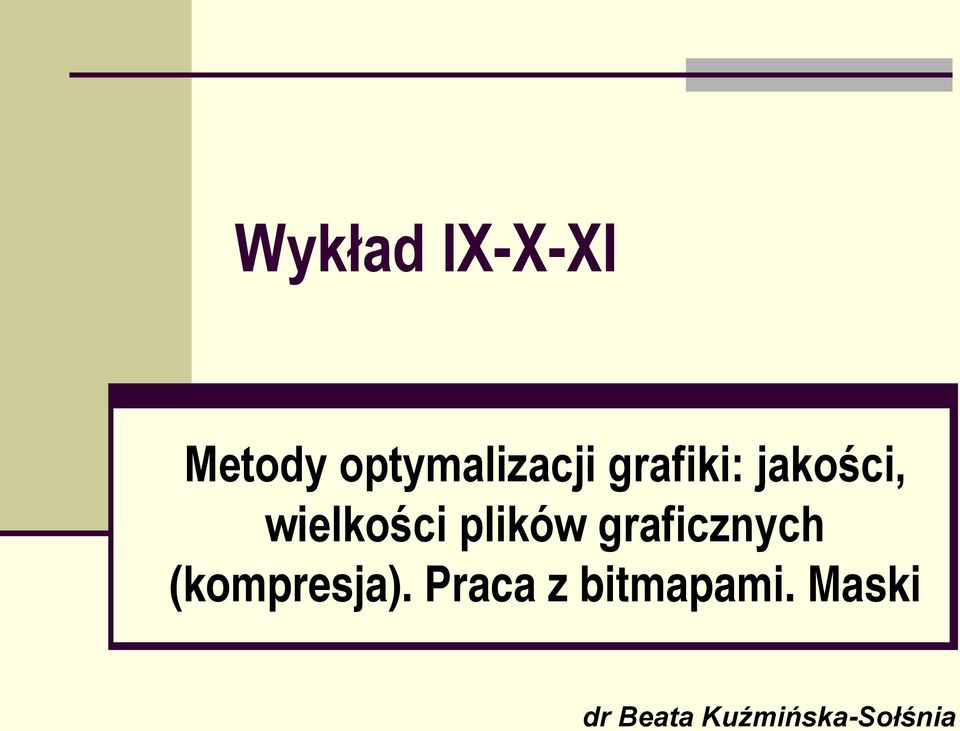

1 Wykład IX-X-XI Metody optymalizacji grafiki: jakości, wielkości plików graficznych (kompresja). Praca z bitmapami. Maski dr Beata Kuźmińska-Sołśnia

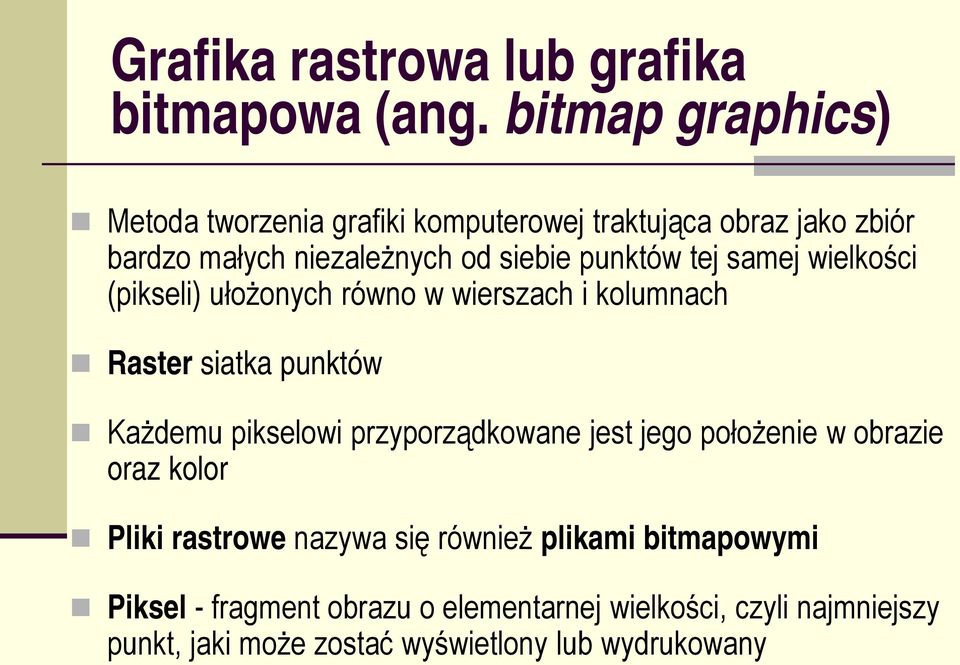

2 Grafika rastrowa lub grafika bitmapowa (ang. bitmap graphics) Metoda tworzenia grafiki komputerowej traktująca obraz jako zbiór bardzo małych niezależnych od siebie punktów tej samej wielkości (pikseli) ułożonych równo w wierszach i kolumnach Raster siatka punktów Każdemu pikselowi przyporządkowane jest jego położenie w obrazie oraz kolor Pliki rastrowe nazywa się również plikami bitmapowymi Piksel - fragment obrazu o elementarnej wielkości, czyli najmniejszy punkt, jaki może zostać wyświetlony lub wydrukowany

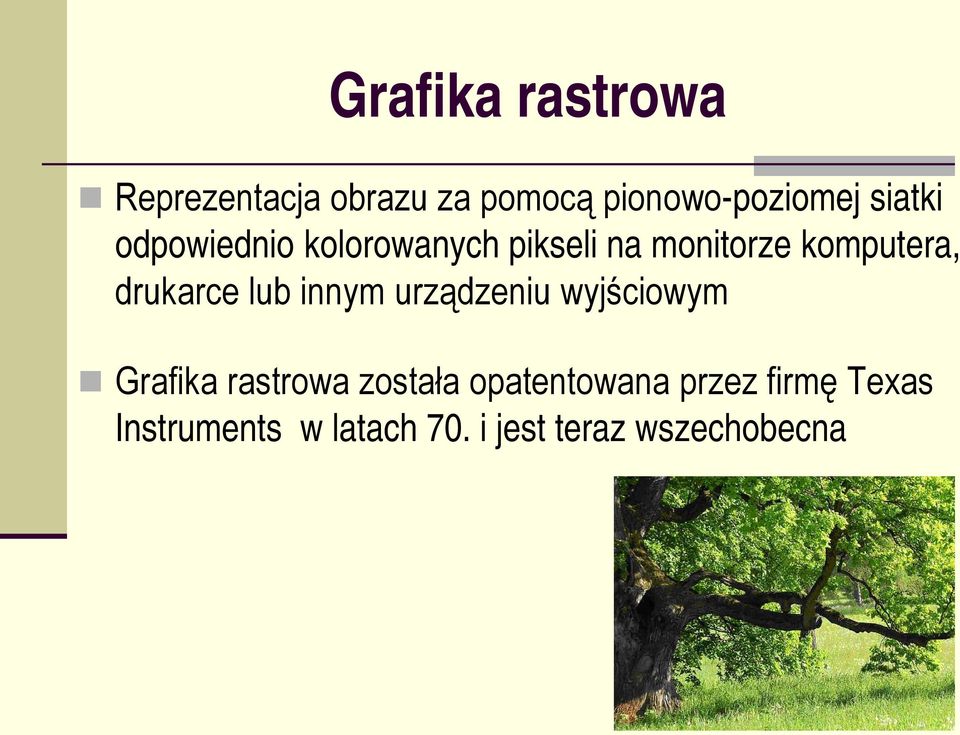

3 Grafika rastrowa Reprezentacja obrazu za pomocą pionowo-poziomej siatki odpowiednio kolorowanych pikseli na monitorze komputera, drukarce lub innym urządzeniu wyjściowym Grafika rastrowa została opatentowana przez firmę Texas Instruments w latach 70. i jest teraz wszechobecna

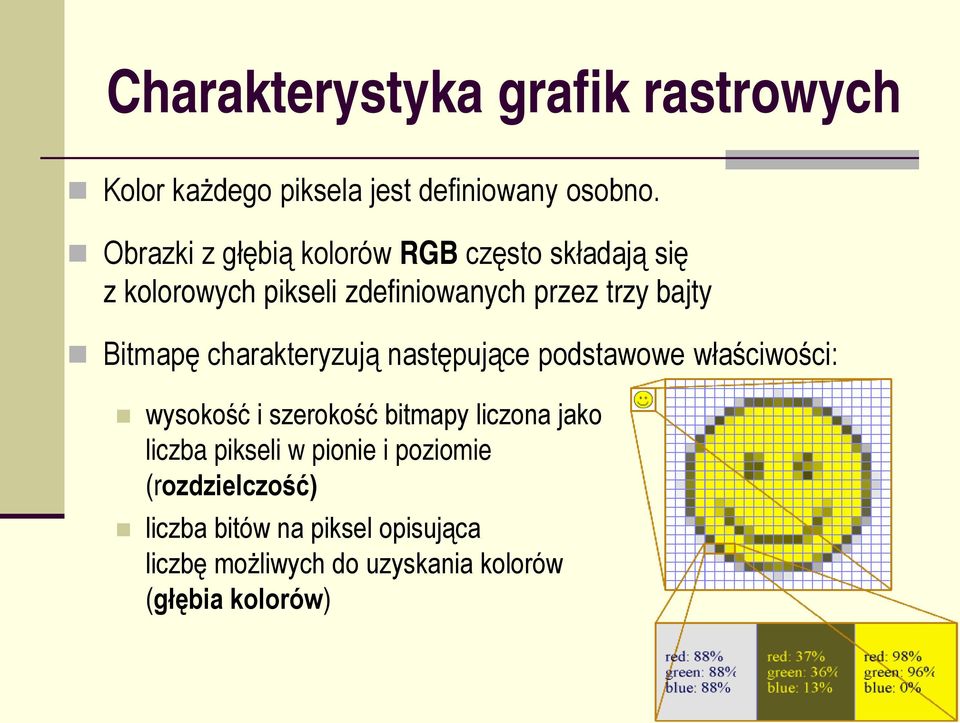

4 Charakterystyka grafik rastrowych Kolor każdego piksela jest definiowany osobno. Obrazki z głębią kolorów RGB często składają się z kolorowych pikseli zdefiniowanych przez trzy bajty Bitmapę charakteryzują następujące podstawowe właściwości: wysokość i szerokość bitmapy liczona jako liczba pikseli w pionie i poziomie (rozdzielczość) liczba bitów na piksel opisująca liczbę możliwych do uzyskania kolorów (głębia kolorów)

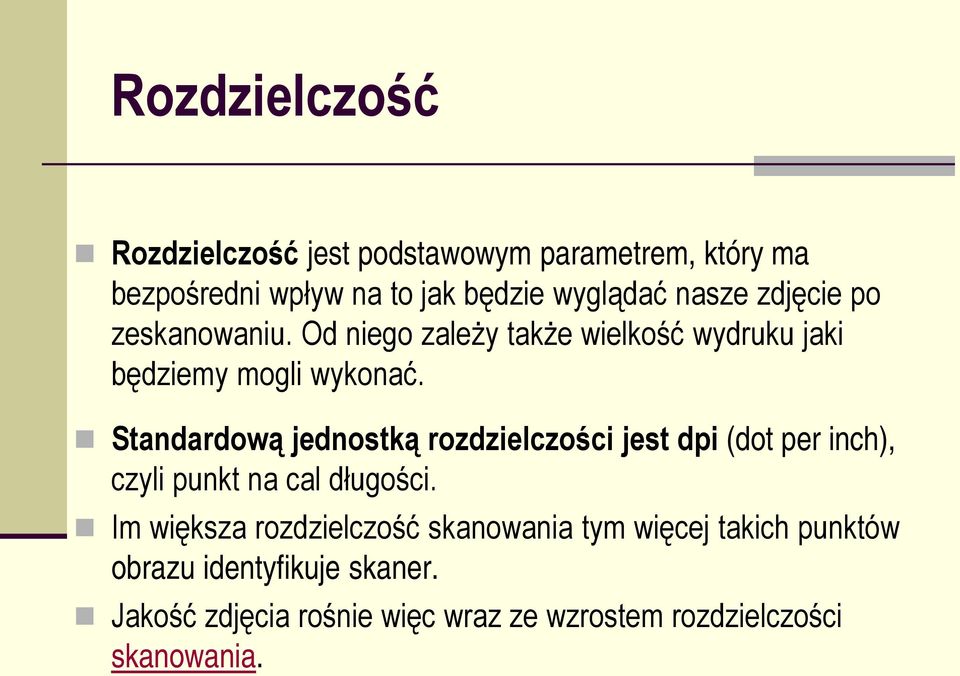

5 Rozdzielczość Rozdzielczość jest podstawowym parametrem, który ma bezpośredni wpływ na to jak będzie wyglądać nasze zdjęcie po zeskanowaniu. Od niego zależy także wielkość wydruku jaki będziemy mogli wykonać. Standardową jednostką rozdzielczości jest dpi (dot per inch), czyli punkt na cal długości. Im większa rozdzielczość skanowania tym więcej takich punktów obrazu identyfikuje skaner. Jakość zdjęcia rośnie więc wraz ze wzrostem rozdzielczości skanowania.

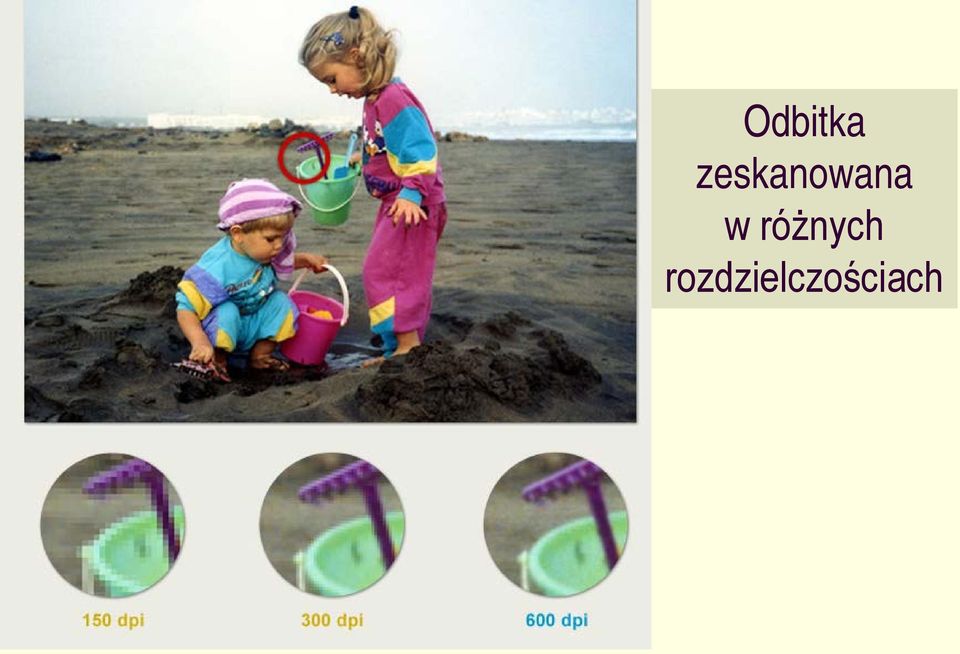

6 Odbitka zeskanowana w różnych rozdzielczościach

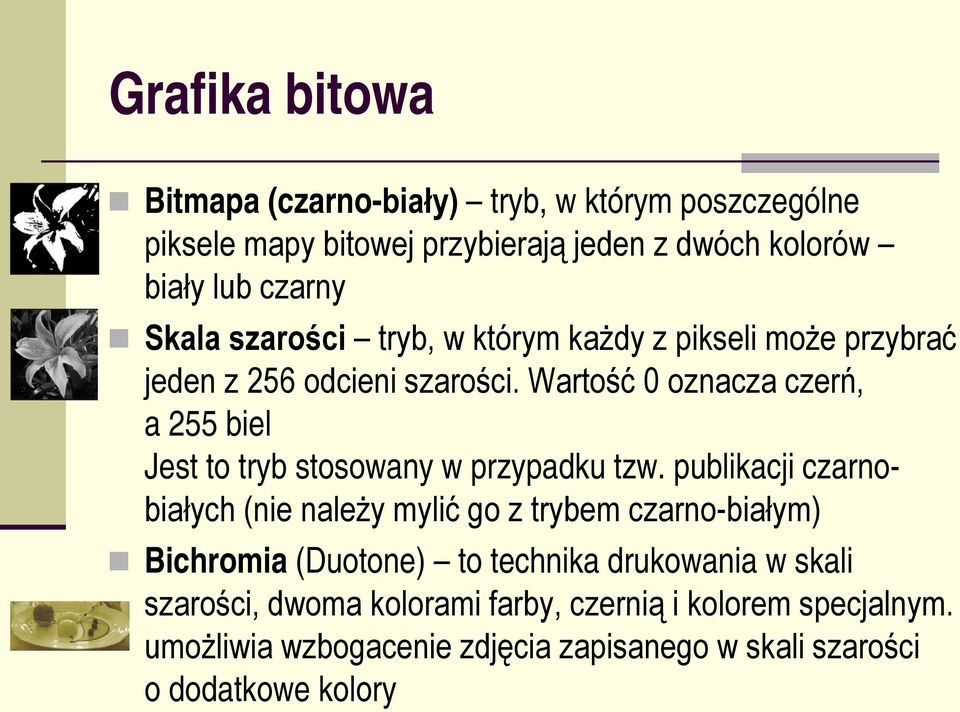

7 Grafika bitowa Bitmapa (czarno-biały) tryb, w którym poszczególne piksele mapy bitowej przybierają jeden z dwóch kolorów biały lub czarny Skala szarości tryb, w którym każdy z pikseli może przybrać jeden z 256 odcieni szarości. Wartość 0 oznacza czerń, a 255 biel Jest to tryb stosowany w przypadku tzw. publikacji czarnobiałych (nie należy mylić go z trybem czarno-białym) Bichromia (Duotone) to technika drukowania w skali szarości, dwoma kolorami farby, czernią i kolorem specjalnym. umożliwia wzbogacenie zdjęcia zapisanego w skali szarości o dodatkowe kolory

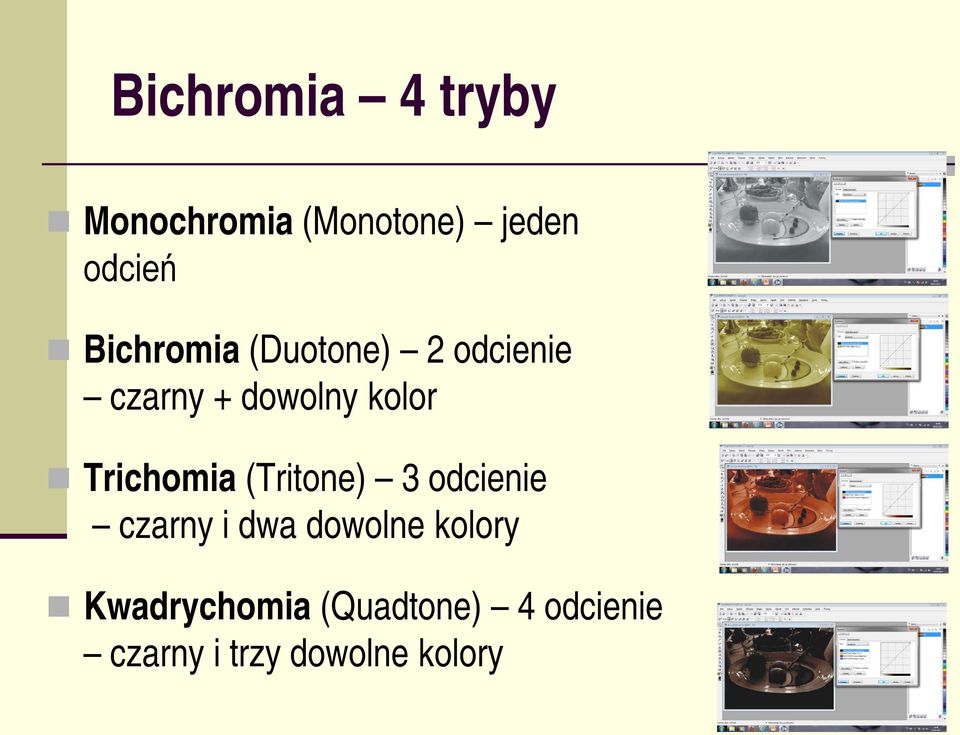

8 Bichromia 4 tryby Monochromia (Monotone) jeden odcień Bichromia (Duotone) 2 odcienie czarny + dowolny kolor Trichomia (Tritone) 3 odcienie czarny i dwa dowolne kolory Kwadrychomia (Quadtone) 4 odcienie czarny i trzy dowolne kolory

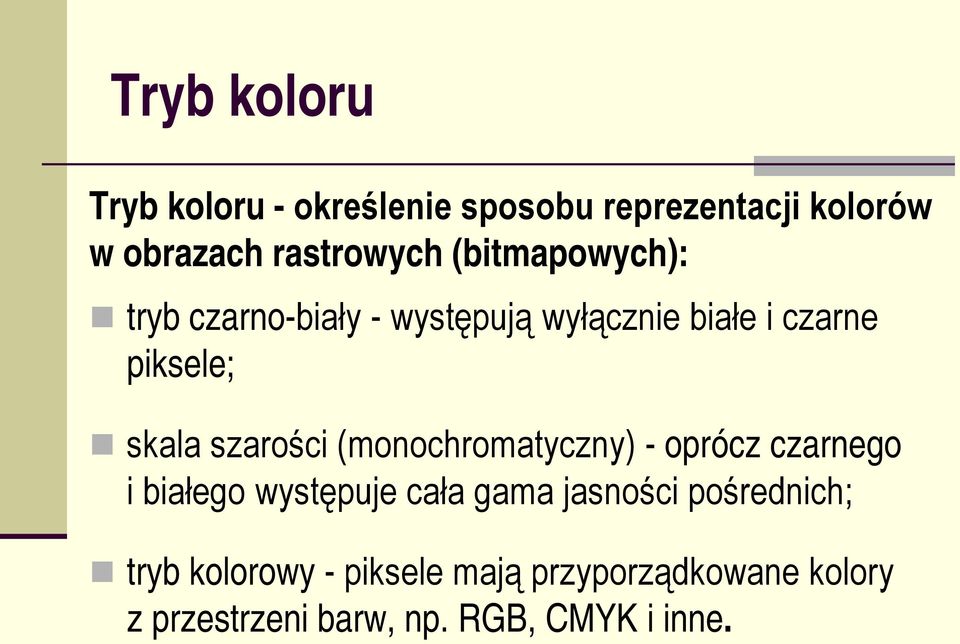

9 Tryb koloru Tryb koloru - określenie sposobu reprezentacji kolorów w obrazach rastrowych (bitmapowych): tryb czarno-biały - występują wyłącznie białe i czarne piksele; skala szarości (monochromatyczny) - oprócz czarnego i białego występuje cała gama jasności pośrednich; tryb kolorowy - piksele mają przyporządkowane kolory z przestrzeni barw, np. RGB, CMYK i inne.

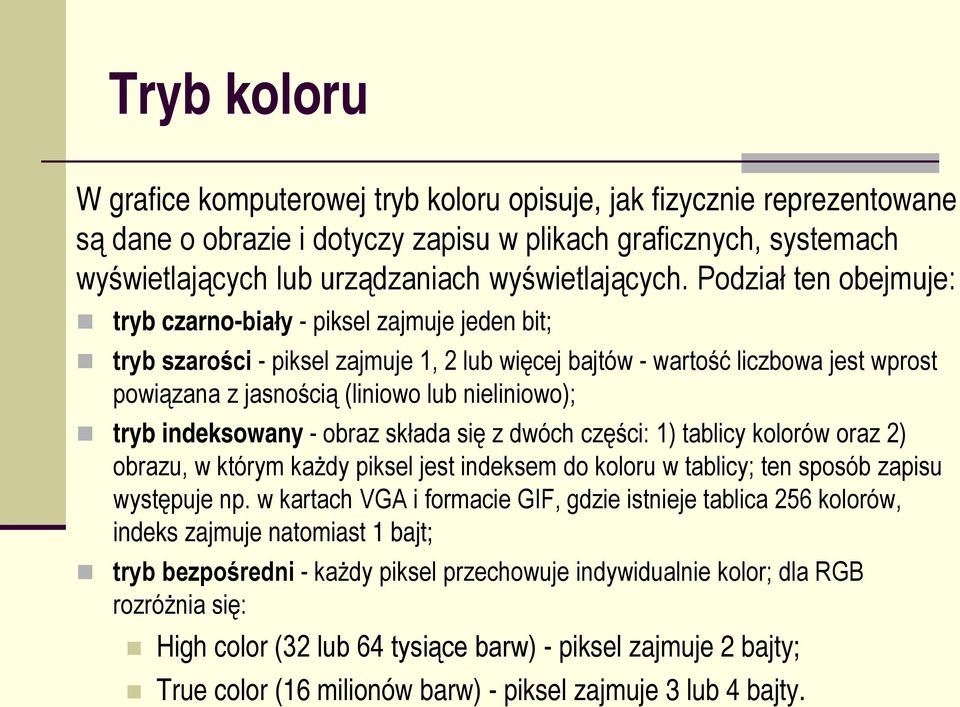

10 Tryb koloru W grafice komputerowej tryb koloru opisuje, jak fizycznie reprezentowane są dane o obrazie i dotyczy zapisu w plikach graficznych, systemach wyświetlających lub urządzaniach wyświetlających. Podział ten obejmuje: tryb czarno-biały - piksel zajmuje jeden bit; tryb szarości - piksel zajmuje 1, 2 lub więcej bajtów - wartość liczbowa jest wprost powiązana z jasnością (liniowo lub nieliniowo); tryb indeksowany - obraz składa się z dwóch części: 1) tablicy kolorów oraz 2) obrazu, w którym każdy piksel jest indeksem do koloru w tablicy; ten sposób zapisu występuje np. w kartach VGA i formacie GIF, gdzie istnieje tablica 256 kolorów, indeks zajmuje natomiast 1 bajt; tryb bezpośredni - każdy piksel przechowuje indywidualnie kolor; dla RGB rozróżnia się: High color (32 lub 64 tysiące barw) - piksel zajmuje 2 bajty; True color (16 milionów barw) - piksel zajmuje 3 lub 4 bajty.

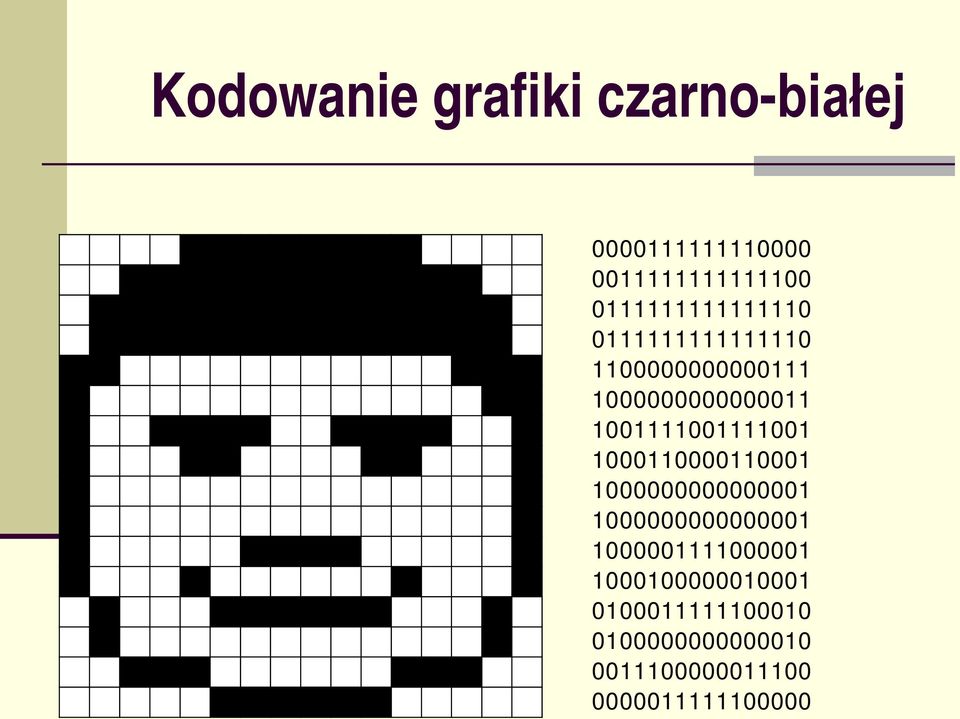

11 Kodowanie grafiki czarno-białej
12 Kodowanie grafiki kolorowej

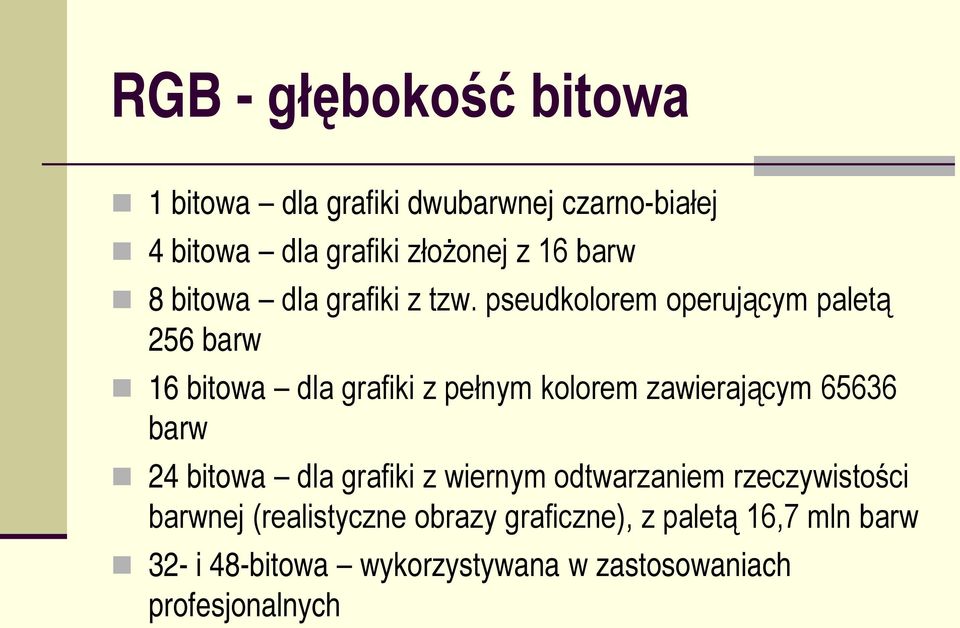

13 RGB - głębokość bitowa 1 bitowa dla grafiki dwubarwnej czarno-białej 4 bitowa dla grafiki złożonej z 16 barw 8 bitowa dla grafiki z tzw. pseudkolorem operującym paletą 256 barw 16 bitowa dla grafiki z pełnym kolorem zawierającym barw 24 bitowa dla grafiki z wiernym odtwarzaniem rzeczywistości barwnej (realistyczne obrazy graficzne), z paletą 16,7 mln barw 32- i 48-bitowa wykorzystywana w zastosowaniach profesjonalnych

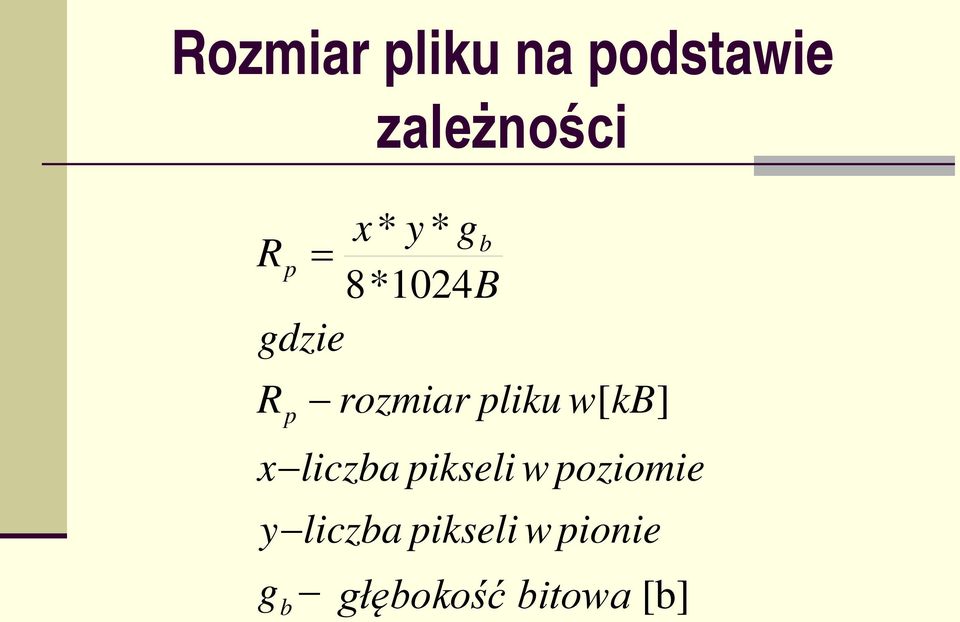

14 Rozmiar pliku na podstawie zależności x* y * gb Rp = 8*1024B gdzie R p rozmiar x liczba pikseli w poziomie y liczba pikseli w pionie g b pliku w[ kb] głębokość bitowa [b]
15 Bitmapy Bitmapy są najczęściej wykorzystywanym rodzajem grafiki przy pracy z obrazami o płynnych przejściach tonów, takimi jak fotografie lub obrazy stworzone w programach do malowania, ponieważ mogą one odzwierciedlić subtelne gradacje cieni i kolorów. W przeciwieństwie do grafiki wektorowej, grafika bitmapowa jest zależna od rozdzielczości. Obrazy mają ustaloną długość i szerokość w pikselach, co sprawia, że rysunek oglądany w rozdzielczości ekranu 800x600 będzie wizualnie mniejszy od swojej kopii wyświetlanej na ekranie o rozdzielczości 640x400. Ze względu na znaczne ilości danych do zapamiętania, większość formatów graficznych opierających się na bitmapie (np. GIF, JPEG) wykorzystuje algorytmy pozwalające przechowywać informację w postaci skompresowanej

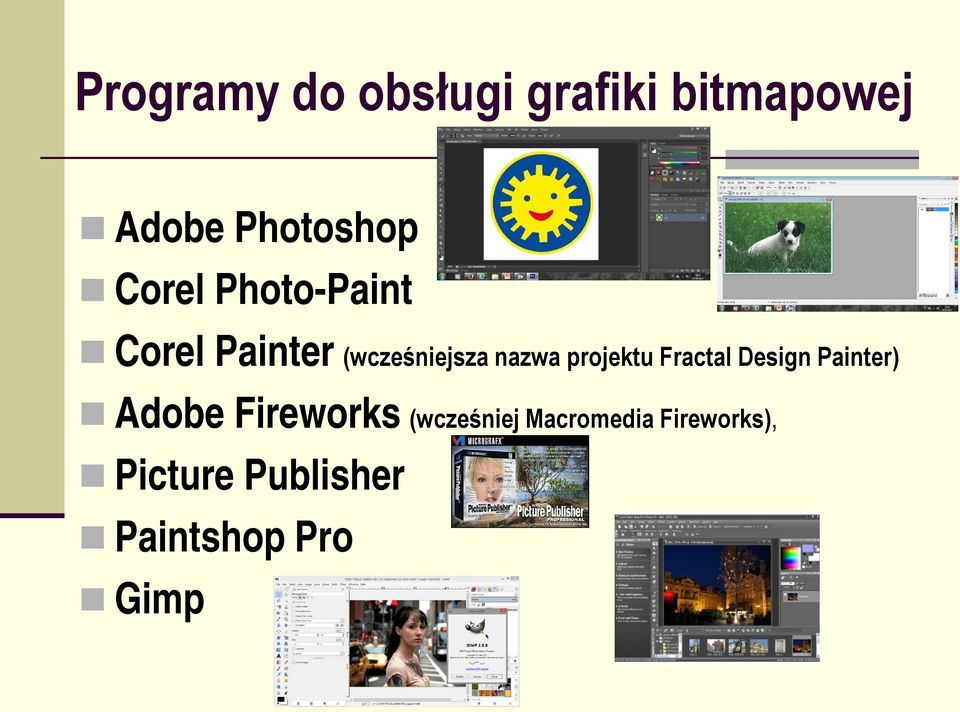

16 Programy do obsługi grafiki bitmapowej Adobe Photoshop Corel Photo-Paint Corel Painter (wcześniejsza nazwa projektu Fractal Design Painter) Adobe Fireworks (wcześniej Macromedia Fireworks), Picture Publisher Paintshop Pro Gimp

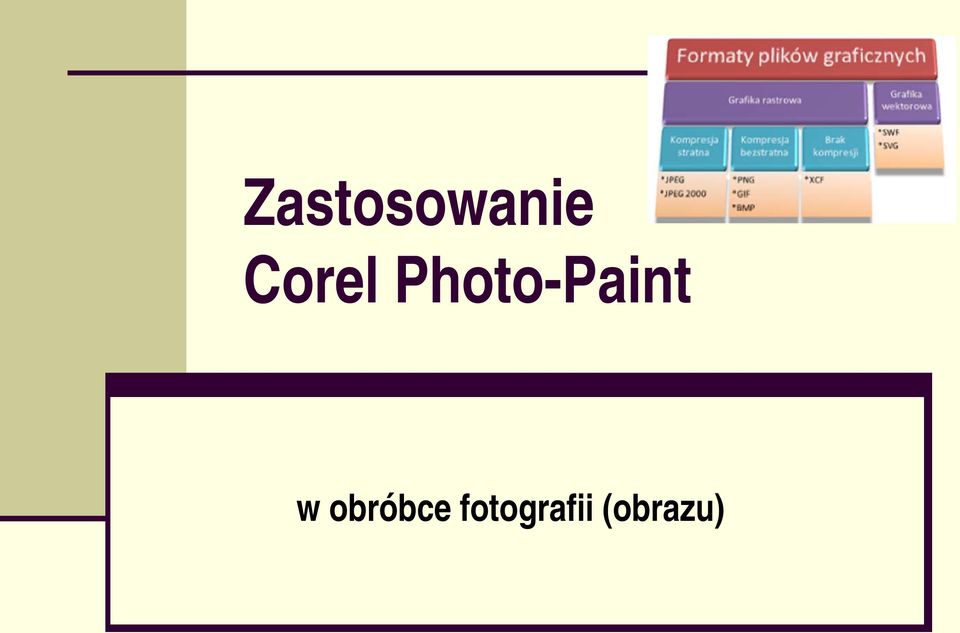

17 Zastosowanie Corel Photo-Paint w obróbce fotografii (obrazu)

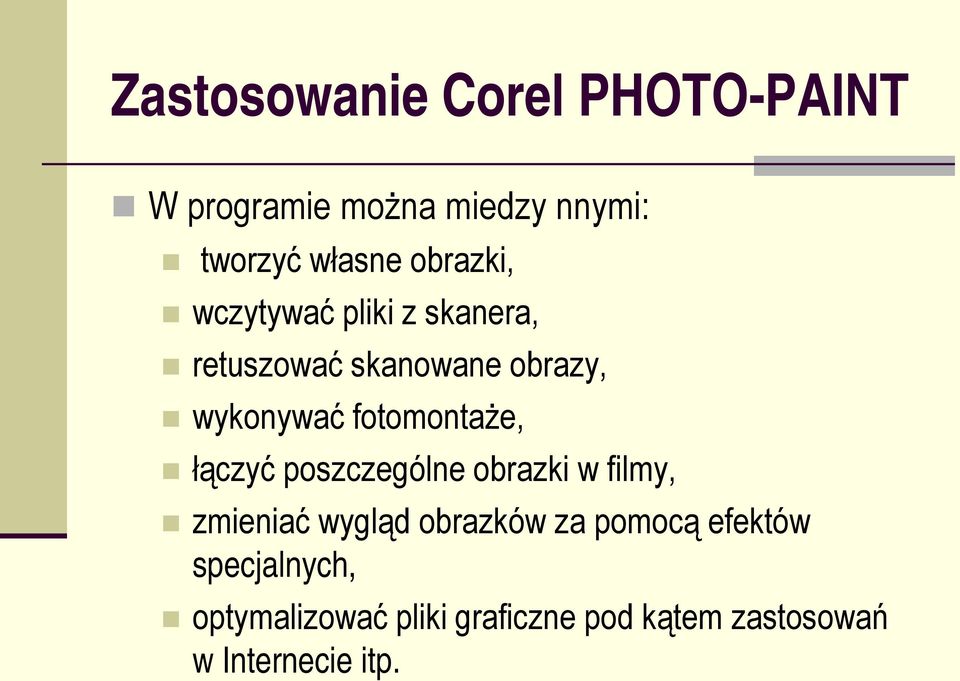

18 Zastosowanie Corel PHOTO-PAINT W programie można miedzy nnymi: tworzyć własne obrazki, wczytywać pliki z skanera, retuszować skanowane obrazy, wykonywać fotomontaże, łączyć poszczególne obrazki w filmy, zmieniać wygląd obrazków za pomocą efektów specjalnych, optymalizować pliki graficzne pod kątem zastosowań w Internecie itp.

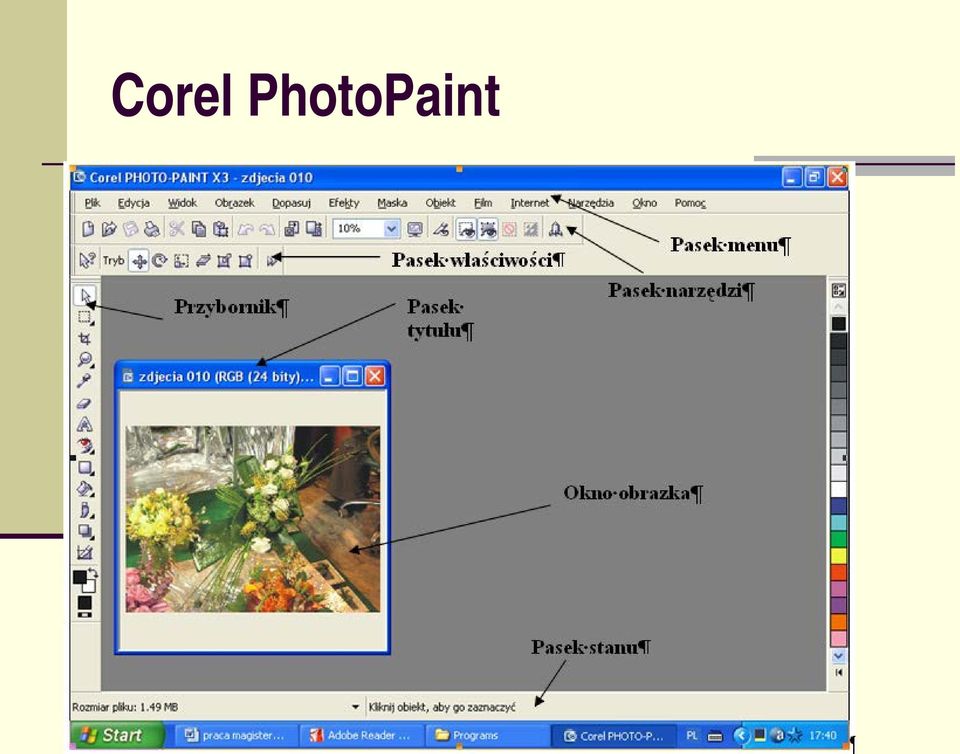

19 Corel PhotoPaint

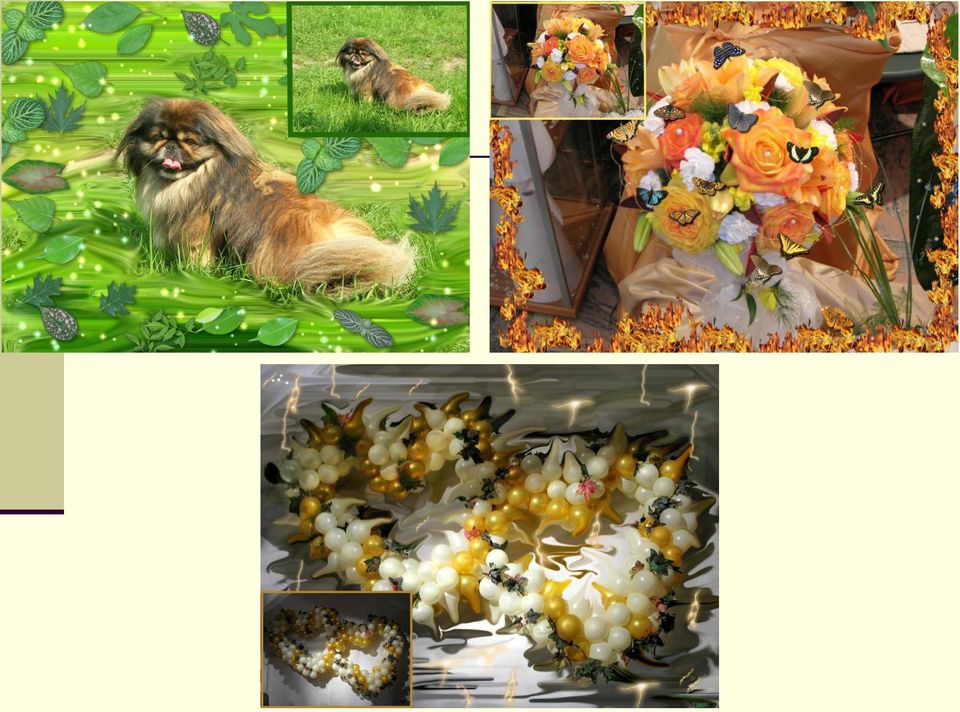

20
21 Efekty specjalne Efekty 3D Pociągnięcie ozdobne Rozmycie Kamera Transformacje kolorów Obrys Twórcze Niestandardowe Zniekształcenie Szum Tekstura
22 Kompresja (ang. compression) Kompresja bezstratna umiarkowanie zmniejsza rozmiar pliku bez utraty jakichkolwiek informacji, przykłady RLE (ang. run-length encoding) - kodowanie długości ciągów i LZW (ang. Lempel-Ziv-Welch) Kompresja stratna znacznie zmniejsza rozmiar pliku kosztem straty części informacji, a tym samym kosztem pogorszenia jakości obrazu (np. JPEG).
23 Kompresja RLE Prosta metoda kompresji bezstratnej, polegająca na zamianie łańcuchów złożonych z tego samego symbolu przez parę (licznik powtórzeń, symbol). Niech a, b, c, d, e reprezentują jednobajtowe wartości pikseli "aaaaabcdea" - dane oryginalne "5abcdea" - dane skompresowane Jeśli musimy zakodować element, którego używamy jako licznika, kodujemy go jako 1x.Np. jeśli mamy 16 symboli: 0-15, możemy ustalić że 12 oznacza 1x, 13-2x, 14-3x i 15-4x. 0,0,1,3,3,3,3,13 kodujemy jako 13,0,12,1,15,3,12,13. Taki sposób jest używany do kodowania plików PCX.
24 RLE
25 Kompresja LZW 1984 r. Metoda strumieniowej bezstratnej kompresji słownikowej, będąca modyfikacją opracowanej w 1978 roku przez J. Ziva i A. Lempela metody LZ78. Algorytm bardzo prosty, ale dający dobre rezultaty. Wykorzystywany jest m.in. w formacie zapisu grafiki GIF LZW było przez pewien czas algorytmem objętym patentem, co było przyczyną podjęcia prac nad nowym algorytmem zapisu grafiki o nazwie PNG. Wartościom wejściowym o zmiennej długości (tzn. poziomym ciągom pikseli tworzących powtarzający się wzór) przypisywane są kody o stałej długości.
26 Zastosowanie LZW
27 Pojęcia używane w teorii kompresji bezstratnej Alfabet kompresora zestaw wszystkich znaków, jakie mogą się pojawić w danych nieskompresowanych (czyli na wejściu). W określonym zastosowaniu kompresora alfabet jest zwykle stały i znany z góry. Słownik kompresora jest to struktura (np. tablica) zawierająca części wiadomości wejściowej oraz przypisane im kody na wyjściu kompresora. Słownik powstaje zwykle dynamicznie w trakcie kodowania wiadomości (nie jest stały i znany z góry), zatem zależy on od kompresowanej treści. W zależności od algorytmu kompresji słownik jest bądź też nie jest przesyłany w skompresowanej wiadomości.
28 10% 80% 90% Kompresja JPEG (Joint Photographic Experts Group) Prace nad standardem rozpoczęły się w roku 1986 z inicjatywy organizacji ISO - International Organization for Standardization (Międzynarodowa Organizacja Normalizacyjna) oraz CCITT - Consultative Committee International Telegraphy and Telephony. Standard opublikowany w 1991 roku.
29 Kompresja JPEG Obrazek podzielony na bloki pikseli, gdzie składowa jasności jest stała Standard umożliwia uzyskanie bardzo dużej kompresji obrazu, rzędu 20:1 kosztem pewnej utraty szczegółów, na ogół niezauważalnej Nie obsługuje przezroczystości (brak kanału alfa) Wyświetlanie sekwencyjne (progresywne): w pierwszej kolejności wyświetlane są kontury, a potem dochodzą kolejne szczegóły
30 JPEG 2000 JPEG następca JPEG Nowy format kompresji wykorzystuje techniki bazujące na tzw. przekształceniach falkowych (ang. wavelet transformation); pozwalają one rozpoznawać najważniejsze struktury widoczne na obrazie oraz usuwać z niego mniej istotne fragmenty. rozwiązanie to umożliwia osiągnięcie wysokich współczynników kompresji przy jednoczesnym zwiększeniu jakości zdjęć (w porównaniu ze "zwykłym" formatem JPEG). Odmianą formatu JPEG używaną do kompresji obrazów wideo jest format MPEG (Motion-JPEG) oraz jego następca Motion JPEG Bez opłat licencyjnych Format JPEG nie obsługuje animacji
31 JPEG (Joint Photographic Experts Group) Zalety: Paleta TrueColor Kompresja znacznie zmniejszająca rozmiar pliku Progresja wczytywanie szczegółów w kolejnych przejściach Wady: Strata jakości podczas kompresji Brak animacji Brak przezroczystości
32 TIFF Tagged-Image File Format Bezstratna forma zapisu zdjęć. Rozpoznawany przez wszystkie programy służące do wykonywania prac poligraficznych Raz zapisany plik TIFF może być do woli otwierany i zapisywany bez straty jakości. Obrazy w tym formacie można zapisywać we wszystkich trybach Format ten nadaje się do zapisu zdjęć poddawanych edycji do archiwizacji dużych plików bezproblemowo radzi sobie z plikami zawierającymi wiele warstw (w przeciwieństwie do JPEG). Jest spotykany głównie w półprofesjonalnych i profesjonalnych aparatach cyfrowych, TIFF jest nadal bardzo popularny w druku i obróbce zdjęć, jednak w większości aparatów cyfrowych został wyparty przez format RAW
33 RAW Plik RAW to zdjęcie w takiej postaci, w jakiej zostało uchwycone podczas naświetlenia na matrycy aparatu cyfrowego. Format ten wykorzystuje 100% możliwości aparatu. Pliki RAW są cięższe od standardowego JPEG, nie stosują kompresji danych z matrycy. Zalety: większa niż w przypadku innych formatów tolerancja na błędy fotografującego 12 lub 14 -bitowa paleta tonalna - zdjęcia są bogatsze w detale (w przeciwieństwie do JPEG, który potrafi przechowywać obraz tylko w 8 bitach) ułatwiona zbiorowa edycja plików
34 RAW W zależności od producenta aparatu fotograficznego rozróżniamy kilka rodzajów formatu RAW: Potrzeba konwersji plików do roboczego formatu TIFF
35 Kiedy używać RAW a kiedy JPEG Formatu RAW najlepiej używać w trudnych warunkach oświetleniowych, gdy: nie możemy zaufać pomiarowi światła w aparacie lub nie jesteśmy pewni prawidłowego naświetlenia zdjęcia i wiemy, że nad fotografią będzie trzeba popracować przy komputerze. Jeśli warunki oświetleniowe są bez zastrzeżeń i aparat radzi sobie z sytuacją, wystarczy stosować format JPEG, w najlepszej dostępnej do wyboru jakości. Pliki RAW to także wybór profesjonalistów, którzy wymagają od zdjęcia najwyższej dostępnej jakości
36 BMP (Bitmap) Format przechowywania grafiki rastrowej opracowany dla OS/2, a następnie zastosowany jako podstawowy format plików graficznych Windows, co jest główną przyczyną popularności tego formatu. Pliki BMP zwane również bitmapami (ich rozszerzenie to bmp) mogą zawierać obrazy o głębi kolorów do 24 bitów (max kolorów ) Zawiera w sobie prostą kompresję bezstratną RLE (która nie musi być użyta) oraz informację o użytych kolorach. Obsługuje tylko tryb RGB. Można również tworzyć animowane bitmapy. Animowane bitmapy można tworzyć tylko dla obrazów 8-bitowych.
37 BMP (BitMap Picture) Struktura pliku *.BMP 1. BITMAPFILEHEADER - nagłówek pliku 2. BITMAPINFOHEADER - nagłówek mapy bitowej 3. tablica kolorów składająca się z rekordów RGBQUAD (tylko pliki 1, 4, 8 bitowe) 4. ciąg bajtów zawierający dane o obrazie
38 GIF (Graphics Interchange Format) Format stworzony w 1987 roku (GIF87a). Licencjonowany przez firmę CompuServe INC Pozwala na kompresję obrazu 1989 r. powstaje GIF89a, który pozwala na zapis przezroczystości, przeplotu i animacji Powszechne przekonanie - max liczba kolorów 256 Palety barw przy konwersji z RGB: Dokładna Bezpieczna WWW Systemowa Adaptacyjna Inna (użytkownika)
39 GIF stratny czy bezstratny Kompresja: bezstratna - patent LZW Z założenia jest to zapis danych tzw. bezstratny z czystego ujęcia algorytmicznego, czyli wszystkie piksele są wiernie zakodowane w pliku (ich umiejscowienie oraz kolor). Kwantyzacja kolorów Opcjonalnie: dithering Wnioski Otrzymany plik zawiera obraz stratny, zapisany (kompresowany) metodami bezstratnymi. W szczególnych przypadkach obraz zapisany do pliku GIF będzie bezstratny np. prosty szkic, wykres, schemat itp.
40 Dithering Symulacja niedostępnego w systemie koloru poprzez kompozycję kilku zbliżonych do niego barw z dostępnej palety (Metody Bayera, Burkesa, Stuckiego i inne.) Technika ta zapobiega skutkom redukcji palety kolorów. Zastosowanie ditheringu powoduje to, iż po zmniejszeniu palety kolorów obraz nie traci tak znacznie na jakości jak to ma miejsce w normalnej kompresji. Szczególnie widoczne jest to przy łagodnych przejściach tonalnych. Dithering jest jednak techniką, która zwiększa objętość pliku graficznego.
41 GIF (Graphics Interchange Format) Przezroczystość (ang. Transparency) Ustawienie jednego lub kilku kolorów jako niewidocznego tła Brak regulacji stopnia przezroczystości Pozwala na efektowne nakładanie na siebie obiektów graficznych
42 GIF (Graphics Interchange Format) Przeplot (ang. interlace) Parametr interlace sprawia, że odbierany obrazek wyświetla się stopniowo. Wyświetlanie co n-tej linii podczas ładowania obrazu Kolejne przejście dokłada następne linie Mózg ludzki uzupełnia brakujące linie
43 GIF (Graphics Interchange Format) Animacja GIF umożliwia wyświetlanie kolejno wielu obrazów tworzących animację Regulacji podlega czas wyświetlania każdego obrazka składowego
44 Format TGA (Targa) Przeznaczony jest dla systemów używających karty graficznej Truevision. Jest on powszechnie obsługiwany przez kolorowe programy graficzne systemu MS-DOS. Format Targa obsługuje obrazki RGB o głębi 16 bitów (5 bitów x 3 kanały kolorów plus jeden bit nieużywany), 24-bitowe obrazki RGB (8 bitów x 3 kanały kolorów) oraz 32-bitowe obrazki RGB (8 bitów x 3 kanały kolorów plus pojedynczy 8-bitowy kanał alfa). Format Targa obsługuje również obrazki w trybie koloru indeksowanego i skali szarości bez kanałów alfa. Zapisując obrazek RGB w tym formacie można określić głębię koloru oraz wybrać kodowanie RLE w celu skompresowania obrazka.
45 PNG (Portable Network Graphics) Rastrowy format plików graficznych oraz system bezstratnej kompresji danych graficznych. PNG został opracowany jako następca GIF w 1995 r. po ogłoszeniu przez Unisys oraz CompuServe roszczeń patentowych dotyczących kompresji LZW używanej w formatach GIF oraz TIFF. Założenie format bezpłatny i usuwający ograniczenia GIF-a Rozszerzenie *.png
46 PNG (Portable Network Graphics) Paleta kolorów TrueColor (kolor 24-btowy, 16,7 mln kolorów - na każdy piksel poświęcane są trzy bajty, z czego każdy opisuje jedną składową: R, G i B. ) Dla odcieni szarości 16-bit (informacja o jasności) Obsługa korekcji gamma Przezroczystość (ang. transparency) Obsługa stopniowa przezroczystości, współczynnik przezroczystości (ang. alpha channel) pozwala określić stopień przezroczystości każdego piksela (256 stopni)
47 PNG (Portable Network Graphics) Przeplot (ang. interlace) Plik z przeplotem jest nieco większy Pierwszy obraz pojawia się 8x szybciej niż przy GIF (kosztem jego jakości) Tekst zapisany w PNG staje się czytelny ok. 2x szybciej niż w GIF Wyświetlanie sekwencyjne (Progresywne) Wpierw wyświetlane są kontury, a potem dochodzą kolejne szczegóły Obraz zapisany progresywnie jest nieco większy
48 Zestawienie Opcje BMP GIF PNG JPEG Liczba kolorów (bity) TAK TAK Przezroczystość NIE (jest-nie ma dla kolorów) (256 stopni dla każdego piksela) NIE Przeplot/ Progresja NIE/NIE TAK/NIE TAK/TAK NIE/TAK Animacja NIE TAK NIE NIE Kompresja NIE (z małym wyjątkiem) TAK (bezstratna, LZW) TAK (bezstratna, LZ77) TAK (stratna) Rozmiar pliku BARDZO DUŻY ŚREDNI MAŁY BARDZO MAŁY Zastosowanie Zdjęcia do dalszej obróbki Ozdobniki graficzne, przyciski, bannery Ozdobniki graficzne, przyciski Zdjęcia do prezentacji w Internecie
49 CPT Rozszerzenie nazwy plików zawierających grafikę utworzoną w programie Corel PHOTO-PAINT. Obrazy w formacie CPT są mapami bitowymi, czyli grafiką, która przedstawia kształty za pomocą ciągów kropek lub pikseli ułożonych w obrazek. Program CorelDRAW pozwala importować i eksportować pliki w formacie CPT, zawierające grafikę kolorową lub w skali szarości. W programie Corel PHOTO-PAINT w pliku z rozszerzeniem.cpt przechowywane są także informacje o maskach, obiektach pływających oraz soczewkach
50 DjVu Format powstały w 1999 Stanowi ogromną konkurencję dla GIF-a i JPEG-a Djvu oparte jest o zaawansowaną (wciąż rozwijaną) metodę segmentacji obrazu. Tworzenie pliku DjVu polega na rozdzieleniu dowolnie skomplikowanego obrazu na odrębne warstwy, a następnie poddaniu warstw odrębnym optymalizacjom i kompresjom. Najczęściej stosowane warstwy to: tło (np. 100 dpi), czarno-biała warstwa tekstu najwyższej jakości (np. 300 dpi), warstwa koloru służąca jedynie do nałożenia koloru na czarnobiałą warstwę tekstu (np. 25 dpi).
51 DjVu Grafika w formacie DjVu zajmuje przeciętnie od 5 do 10 razy mniej miejsca na dysku niż format JPEG (dla dokumentów kolorowych) od 10 do 20 razy mniej miejsca (dla dokumentów czarnobiałych) Do podobnego (zeskanowanego) pliku w formacie PDF plik w formacie DjVu zajmuje około od 3 do 8 razy mniej miejsca. W stosunku do plików BMP oraz TIFF pliki DjVu, odpowiadają jakością plikom źródłowym, są mniejsze w stosunku 1:1000
52 LWF (LuraTech Wavelet Format) Opracowany został w roku 2000 przez LuraTech GmbH Zakres zastosowań ma podobny jak JPEG (kompresja zdjęć), ale daje o wiele lepsze efekty, jednak wymaga ściągnięcia odpowiedniego pluginu Jest to format zamknięty Oferuje zapis obrazów true color (do 48 bitowych). Wspiera wyświetlanie progresywne, wybór rodzaju i wydajności kompresji Wykorzystuje kompresję wavelet Jest bardziej popularny od wcześniej wspomnianego DjVu, stąd ma większe szansę podbić sieć
53 Przeglądarka grafiki (ang. graphics viewer lub image viewer) Program należący do kategorii przeglądarek plików pozwalający wyświetlić w uproszczony sposób zawartość pliku graficznego utworzonego w innej aplikacji w jednym z wielu formatów graficznych, a także skopiować fragment zawartości pliku, wydrukować grafikę i wyświetlić podstawowe informacje o pliku. Dostępne na rynku przeglądarki grafiki, darmowe lub płatne, różnią się liczbą obsługiwanych formatów, np. popularne, darmowe programy dla środowiska Windows, IrfanView, XnView, wtyczka Imagine do Total Commandera czy komercyjny ACDSee potrafią wyświetlać pliki zapisane w kilkudziesięciu formatach graficznych
54 IrfanView IrfanView, program komputerowy dla platformy Microsoft Windows, Służy do przeglądania i podstawowej edycji plików wielu formatów (pierwotnie tylko graficznych). Autor przeglądarki - Irfan Skiljan, (który rozwija go od 1996 r.) Program obsługuje kilkadziesiąt formatów graficznych, dźwiękowych i wideo, wyróżniając się dużą szybkością działania. Zawiera elementarne narzędzia edycyjne pozwalające wykonać proste operacje retuszerskie. Współpracuje z zewnętrznymi wtyczkami i obsługuje interfejs TWAIN
55 IrfanView Szybka przeglądarka miniatur pozwala przejrzeć zawartość całego folderu Ostatnie wersje wyposażono również w narzędzia do tworzenia prostych albumów fotografii w języku HTML Możliwość budowania prezentacji multimedialnych, które można uruchomić lub zapisać jako plik EXE IrfanView jeden z lepszych programów w swojej kategorii. Cieszy się także dużą popularnością wśród użytkowników. Jest dostępny w 23 wersjach językowych (w tym w polskiej). Program jest darmowy tylko w przypadku zastosowań niekomercyjnych IrfanView da się uruchomić pod Linuksem za pomocą Wine i działa poprawnie
56 XnView Wieloplatformowy program komputerowy, służący do przeglądania i podstawowej edycji plików wielu formatów. Autor przeglądarki - francuski programista Pierre Gougelet. Program obsługuje kilkadziesiąt formatów graficznych, ale posiada też możliwość otwierania plików tekstowych oraz wyświetlania zawartości plików nieznanych formatów w postaci szesnastkowej. Zawiera duży zestaw narzędzi do edycji grafiki, które pozwalają dokonywać prostych przeróbek
57 XnView Posiada mechanizm obsługi zewnętrznych wtyczek i obsługuje interfejs TWAIN pozwalający wczytywać obrazy z cyfrowych aparatów fotograficznych, skanerów czy kamer Posiada wygodny, modyfikowalny interfejs, pozwalający dostosować program do własnych potrzeb Zawiera mechanizmy pozwalające dokonywać w wygodny sposób przekształceń nawet na dużych grupach plików. Inne dodatkowe możliwości programu -tworzenie panoram, wyodrębnianie klatek animacji czy tworzenie pokazów slajdów Program jest darmowy dla zastosowań niekomercyjnych i edukacyjnych
58 ACDSee Program komputerowy dla platformy Microsoft Windows, służący do przeglądania i podstawowej edycji plików wielu formatów. ACDSystem, Inc - producent przeglądarki ACDSee pozwala na: prezentacje slajdów, nagrywanie płyt CD/DVD, tworzenie galerii HTML, edytowanie metadanych (np. EXIF)
59 ACDSee Metaznaczniki Exif opisują m.in.: nazwę aparatu, którym wykonano zdjęcie ustawienia aparatu, takie jak czas naświetlenia, wartość przesłony, czułość matrycy w ISO czy ogniskową obiektywu datę wykonania zdjęcia oraz przetworzenia na postać cyfrową informację o prawach autorskich (przeważnie dodawaną w post-processingu, niewiele aparatów dodaje ją automatycznie) miniaturkę obrazka rozdzielczość w pikselach sposób pomiaru światła przez aparat W nowszych wersjach wiele funkcji do edycji fotografii, m.in.. skalowanie, obracanie, operacje na kolorach, odszumianie, usuwanie efektu czerwonych oczu, efekty artystyczne oraz PhotoRepair (gdzie metodą klonowania pędzlem, można poprawiać zdjęcia, np. fotomodelek).
60 Inne przeglądarki CompuPic 6.23 Pro FastStone Image Viewer 3.6 FotoOffice 2007 FotoOffice 2007 Home Fresh View 7.58 FuturixImager PicPerk 7.0 Raw Therapee 2.3 SnapFire 1.10 Snapfire Plus 1.10 Vallen JPegger 5.03 Build Zoner Photo Studio 10 build 15 PL
61 Bezpieczna paleta kolorów (ang. Web-safe colors) Paleta barw używana do wyświetlania stron WWW w maszynach dysponujących 256 kolorami. Używana jest przez najbardziej popularne przeglądarki (Netscape i Internet Explorer) oraz pokrywająca się dla systemów Windows oraz Macintosh. Każda liczba złożona z par 00, 33, 66, 99, CC oraz FF odpowiada barwie "bezpiecznej". Liczba barw bezpiecznej palety redukowana jest czasami do 212 kolorów. Testy przeglądarki Internet Explorer dowodzą bowiem, iż program ten nieprawidłowo wyświetla cztery barwy o wartościach #0033FF, #3300FF, #00FF33 i #33FF00. Większość narzędzi służących do tworzenia stron WWW udostępnia specjalną paletę 216 barw web-safe.
62 Aliasing Aliasing w grafice komputerowej to zjawisko zniekształcenia obrazu w wyniku zbyt małej częstotliwości jego próbkowania w procesie rasteryzacji. Przykładem aliasingu jest występowanie schodków na liniach ukośnych lub obrzeżach brył w obrazach na monitorach. Aby zminimalizować ten efekt stosuje się tzw. antyaliasing, który powoduje jednak, że obraz staje się w pewnym stopniu nieostry.
63 Antyaliasing Mechanizm wygładzający krawędzie obiektów w obrazach bitmapowych. Wygładzanie odbywa się najczęściej przez odpowiednie modyfikacje pikseli (wprowadzanie pikseli o mniejszym nasyceniu i jasności niż piksele obiektu). Ukośna linia bez antyaliasingu i z antyaliasingiem. Antialiasing zwiększa ilość kolorów potrzebnych dla przedstawienia danego obiektu. Jego wadą jest to że takie wygładzenie, w przypadku zastosowania przezroczystego tła, wygląda dobrze tylko na określonym kolorze powierzchni.
64 Kanał alfa (Alpha channel) W grafice komputerowej jest kanałem, który definiuje przezroczyste obszary grafiki. Jest on zapisywany dodatkowo wewnątrz grafiki razem z trzema wartościami kolorów składowych RGB. W systemach 32-bitowych kanał alfa ma postać liczby 8-bitowej, trzy pozostałe kanały również 8-bitowe przeznaczone są na informacje o poziomie nasycenia kolorów RGB. Utworzony w ten sposób format RGBA (RGB+Alfa) pozwala precyzyjnie określić stopień przeźroczystości oraz udział poszczególnych kolorów składowych. Jeśli np. otworzymy obraz w popularnym formacie JPG w programie do obróbki grafiki (z obsługą kanałów), będzie on zawierał jedną warstwę - tło. Przykładem popularnego formatu graficznego obsługującego przezroczystość alfa jest format PNG. Po dodaniu kanału alfa można usunąć warstwę tła lub stworzyć przejście tonalne z koloru do przezroczystości i zapisać tak utworzoną grafikę w odpowiednim formacie graficznym.
65 Kanał alfa Kanały alfa służą do pracy z wieloma maskami w jednym obrazku. Ponieważ jednorazowo do obrazka można zastosować tylko jedną maskę, zapisywanie masek do kanałów alfa pozwala na edytowanie obrazka z jedną maską, a następnie załadowanie innej maski w celu późniejszej jego edycji. powrót
66 Korekcja gamma (Gamma Correction) Korekcja gamma daje możliwość korekcji różnic w interpretacji wartości kolorów na różnych komputerach. Np. stworzone na Macintosh-u grafiki wyglądają: za ciemno na PC-tach stworzone na PC-cie obrazy są za jasne na Mac-ach. Korekcja gamma jest częściowym rozwiązaniem tego problemu. Sposób polega na zapisie pojedynczej liczby razem z komputerowym systemem wyświetlania, która charakteryzuje cyfrowo-analogowy konwerter karty graficznej (RAMDAC) oraz wysokie napięcie działa elektronowego monitora. Przy czym gamma jest tylko pewną aproksymacją tych wartości.
67 Maski- ich zastosowanie
68 Maska Bardzo ważnym narzędziem w Photo-Paint jest Maska Maska prostokątna Maska eliptyczna Style maski Zwykły - umożliwia odręczne zdefiniowanie prostokątnego lub eliptycznego obszaru do edycji Stały rozmiar - umożliwia określenie szerokości i wysokości prostokątnego lub eliptycznego obszaru do edycji Wiersz(e) - umożliwia zdefiniowanie prostokątnego obszaru do edycji na całej szerokości obrazka. Można określić wysokość wiersza i zaokrąglenie wierzchołków prostokąta. Kolumna(y) - umożliwia zdefiniowanie prostokątnego obszaru do edycji na całej wysokości obrazka. Można określić szerokość kolumny i zaokrąglenie wierzchołków prostokąta.
69 Maska Maska odręczna Obszar do edycji można także zdefiniować, przeciągając narzędzie Maska odręczna w oknie obrazka i klikając dwukrotnie, aby zakończyć kontur.
70 Maska Lasso - pozwala utworzyć nieregularny kontur na obszarze obrazka, a następnie dopasować markizę maski do określonego zakresu kolorów na tym obszarze; wykorzystuje początkowy kolor bazowy Maska magnetyczna pozwala zdefiniować markizę maski wzdłuż granicy między kolorami obrazka; wykorzystuje wiele kolorów bazowych Maska według koloru obrazu różdżka Pędzel maski malowanie pędzlem
71 Aby zdefiniować obszar do edycji w kolorze jednolitym Aby móc edytować obrazek o skomplikowanym kształcie umieszczony na gładkim tle, można tło zdefiniować jako obszar do edycji koloru jednolitego, a następnie stosując dopełnienie maski, zaznaczyć kształt jako dostępny do edycji. Kolor pierwszego klikniętego piksela określa kolor bazowy;
72 Odróżnianie obszarów chronionych i obszarów do edycji Nakładka maski Nakładka maski jest domyślnie wyświetlana tylko nad obszarami chronionymi, Nakładka maski to przezroczysty arkusz zabarwiony na czerwono. Nakładkę maski można ukryć. Można również zmienić kolor nakładki maski, aby był łatwy do odróżnienia od kolorów obrazka w obszarach do edycji. Markiza maski Granica między obszarem do edycji a sąsiadującym z nim obszarem chronionym jest zaznaczona kreskowanym konturem nazywanym markizą maski. Markizę maski można wyświetlić tylko po ukryciu nakładki maski. Kolor markizy maski można zmienić, aby była ona widoczna na tle kolorów obrazka.
73 Markiza maski Określanie położenia markizy maski na krawędzi obszaru do edycji Markiza maski jest domyślnie ustawiana wzdłuż zewnętrznej krawędzi wtapianego obszaru. Dopasowanie położenia markizy maski nie zmienia rozmiaru obszaru do edycji; markiza maski zaczyna się w miejscu, w którym zostaje osiągnięty określony poziom przezroczystości.
74 Dopasowywanie krawędzi obszarów do edycji Obszar do edycji (zaznaczenie) umożliwia malowanie i stosowanie efektów do objętych nim pikseli Krawędzie obszaru do edycji można dopasować, aby uzyskać niestandardowe przejście pomiędzy obszarem chronionym i obszarem do edycji. Zapobieganie strzępieniu krawędzi w obszarze do edycji Wtapianie krawędzi obszaru do edycji Stosowanie ostrych krawędzi dla wtapianego obszaru do edycji Wygładzanie krawędzi obszaru do edycji Stosowanie koloru lub efektu malowania wzdłuż krawędzi obszaru do edycji
75 Dopełnianie i usuwanie masek Dopełnienie maski polega na tym, że obszar chroniony staje się obszarem do edycji a obszar do edycji staje się obszarem chronionym. Gdy maska nie jest już potrzebna, można ją usunąć z obrazka.
76 Definiowanie obszarów do edycji Definiowanie obszarów do edycji za pomocą obiektu, tekstu lub zawartości schowka. Odręczne definiowanie obszaru do edycji Definiowanie obszaru do edycji w kształcie konturu Definiowanie całego obrazka jako obszaru do edycji
77 Poszerzanie i zawężanie obszarów do edycji Dodawanie Pozwala dodawać kolejne obszary do obszaru do edycji. Obszary dodawane do obszaru do edycji są usuwane z obszarów chronionych. Odejmowanie Pozwala odejmować obszary od obszaru do edycji. Obszary odejmowane od obszaru do edycji są dodawane do obszaru chronionego. Zakładka Pozwala dodawać kolejne obszary do istniejącego obszaru do edycji, dopóki nowe obszary nie nałożą się na stare. Wszystkie nakładające się fragmenty są wyłączane z obszaru do edycji i dodawane do obszaru chronionego. Poza poszerzaniem i zawężaniem istniejącego obszaru do edycji, ten tryb maski umożliwia definiowanie obszarów do edycji bez uaktywnionej maski.
78 Zarządzanie wieloma maskami z kanałami alfa Kanały alfa służą do pracy z wieloma maskami w jednym obrazku. Ponieważ jednorazowo do obrazka można zastosować tylko jedną maskę, zapisywanie masek do kanałów alfa pozwala na edytowanie obrazka z jedną maską, a następnie załadowanie innej maski w celu późniejszej jego edycji.
79 Tworzenie i edycja kanałów alfa Po utworzeniu maski w programie Corel PHOTO-PAINT pojawia się ona w nowym kanale jako maska bieżąca. Można jednak tworzyć kanały alfa, aby przechowywać wiele masek w obrazku. Pusty kanał alfa jest równomiernie nieprzezroczysty, a więc nie zawiera obszarów do edycji. Maskę zapisaną w kanale alfa można edytować, dodając maskę bieżącą do kanału alfa - spowoduje to dodanie obszaru do edycji bieżącej maski do danego kanału alfa, powiększając jego obszar do edycji. Maskę zapisaną w kanale alfa można również edytować tak, jak się to odbywa w trybie maski Maluj maskę.
80 Życzę miłej pracy
81 Bibliografia Adi, Formaty plików graficznych, Gawenda M. (oprac.), Formaty graficzne a fotografie na stronach www, Imieliński P., W warsztacie dekoracyjnym witryn w: Chip 11/2000, s Imieliński P., Magiczny format GIF w: Chip 12/2000, s Michalczyk J. (oprac.), GIF od środka w: Chip 7/1997, s Reda T., Formaty graficzne a optymalizacja grafiki dla WWW, Tomza R., Formaty zapisu grafiki, Winkler B., Multimedialna dieta w: Enter 2/2001, s Witczak Ł., Grafika dla Internetu,
