Dokumentacja podłączenia i ustawienia STERBOX - rolety. Instrukcja dla zestawów w wersji sterowania tylko z aplikacji.

Transkrypt

1 Dokumentacja podłączenia i ustawienia STERBOX - rolety Instrukcja dla zestawów w wersji sterowania tylko z aplikacji.

2 Rozmieszczenie portów dla modułu podstawowego Zasilanie 12V (wolne)

3 Tylko dla zestawu 12 rolet Rozmieszczenie portów w konfiguracji z modułem rozbudowy RaT8OC Masy musza być połączone Zasilanie 12V (wolne)

4 Dla zestawu 16 rolet Rozmieszczenie portów w konfiguracji z modułem rozbudowy RaT16 Masy musza być połączone Zasilanie 12V (wolne)

5 DÓŁ STERBOXA złącze 12 stykowe duże p1- wyjście przekaźnikowe WOLNE p2- wyjście przekaźnikowe WOLNE p3- wyjście przekaźnikowe WOLNE p4- wyjście przekaźnikowe WOLNE GÓRA STERBOXA złącze 16 stykowe małe - zasilanie Sterboxa (minus) + zasilanie Sterboxa (plus) p5 - wyjście do przekaźnika dla rolety 1 góra (up11) p6 - wyjście do przekaźnika dla rolety 1 dół (down11) p7 - wyjście do przekaźnika dla rolety 2 góra (up12) p8 - wyjście do przekaźnika dla rolety 2 dół (down12) G - masa p9 - wyjście do przekaźnika dla rolety 3 góra (up13) P10 -wyjście do przekaźnika dla rolety 3 dół (down13) p11 - wyjście do przekaźnika dla rolety 4 góra (up14) P12 - wyjście do przekaźnika dla rolety 4 dół (down14) wa0 wejście analogowe wolne wa1 wejście analogowe wolne wa2 wejście analogowe wolne GÓRA STERBOXA 8 stykowe małe p13 - wyjście do przekaźnika dla rolety 5 góra (up15) p14 - wyjście do przekaźnika dla rolety 5 dół (down15) p15 - wyjście do przekaźnika dla rolety 6 góra (up16) P16 - wyjście do przekaźnika dla rolety 6 dół (down16) p17 -wyjście do przekaźnika dla rolety 7 góra (up17) p18 - wyjście do przekaźnika dla rolety 7 dół (down17) p19 - wyjście do przekaźnika dla rolety 8 góra (up18) p20 - wyjście do przekaźnika dla rolety 8 dół (down18) (up11), (down11) itd. To komendy do sterowania z aplikacji epilot Sterbox Komenda podnieś wszystkie (upgr1) Komenda opuść wszystkie (downgr1)

6 Tylko dla zestawu 12 rolet MODÓŁ ROZBUDOWY RaT8OC góra złącze 12 stykowe - zasilanie (minus) konieczne połączenie z minusem zas. Sterboxa moduł podstawowy + zasilanie (plus) nie musi być podłączane p21 - wyjście do przekaźnika dla rolety 9 góra (up19) p22 - wyjście do przekaźnika dla rolety 9 dół (down19) p23 - wyjście do przekaźnika dla rolety 10 góra (up110) P44 - wyjście do przekaźnika dla rolety 10 dół (down110) G masa nie podłączamy p25 - wyjście do przekaźnika dla rolety 11 góra (up111) p26 - wyjście do przekaźnika dla rolety 11 dół (down111) p27 - wyjście do przekaźnika dla rolety 12 góra (up112) p28 - wyjście do przekaźnika dla rolety 12 dół(down112) (up11), (down11) itd. To komendy do sterowania z aplikacji epilot Sterbox Komenda podnieś wszystkie (upgr1) Komenda opuść wszystkie (downgr1)

7 Dla zestawu 16 rolet MODÓŁ ROZBUDOWY RaT16 góra złącze 16 stykowe - zasilanie (minus) konieczne połączenie z minusem zas. Sterboxa moduł podstawowy + zasilanie (plus) nie musi być podłączane p37 - wyjście do przekaźnika dla rolety 9 góra (up19) p38 - wyjście do przekaźnika dla rolety 9 dół (down19) p39 - wyjście do przekaźnika dla rolety 10 góra (up110) p40 - wyjście do przekaźnika dla rolety 10 dół (down110) G masa nie podłączamy p41 - wyjście do przekaźnika dla rolety 11 góra (up111) p42 - wyjście do przekaźnika dla rolety 11 dół (down111) p43 - wyjście do przekaźnika dla rolety 12 góra (up112) p44 - wyjście do przekaźnika dla rolety 12 dół (down112) wa0 wejście analogowe wolne wa1 wejście analogowe wolne wa2 wejście analogowe wolne MODÓŁ ROZBUDOWY RaT16 dół złącze 10 stykowe + zasilanie (plus) nie musi być podłączane p45 - wyjście do przekaźnika dla rolety 13 góra (up19) p46 - wyjście do przekaźnika dla rolety 13 dół (down19) p47 - wyjście do przekaźnika dla rolety 14 góra (up110) p48 - wyjście do przekaźnika dla rolety 14 dół (down110) p49 - wyjście do przekaźnika dla rolety 15 góra (up111) p50 - wyjście do przekaźnika dla rolety 15 dół (down111) p51 - wyjście do przekaźnika dla rolety 16 góra (up112) p52 - wyjście do przekaźnika dla rolety 16 dół (down112) G masa nie podłączamy (up11), (down11) itd. To komendy do sterowania z aplikacji epilot Sterbox Komenda podnieś wszystkie (upgr1) Komenda opuść wszystkie (downgr1)

8 Dla rolety 4 dół Dla rolety 4 góra Podłączenie przekaźników do modułu głównego. itd.. Dla rolety 8 dół V Itd.. Dla rolety 8 góra itd.. Dla rolety 1 dół itd.. Dla rolety 5 dół Dla rolety 1 góra Dla rolety 5 góra

9 Tylko dla zestawu 12 rolet Podłączenie przekaźników do modułu RaT8OC. Połączenie nie wymagane Dla rolety 12 dół itd V Dla rolety 12 góra itd.. Dla rolety 9 dół Dla rolety 9 góra

10 Dla zestawu 16 rolet Dla rolety 12 dół Podłączenie przekaźników i wyłączników do modułu rozbudowy RaT16 itd.. Połączenie nie wymagane Dla rolety 16 dół V Dla rolety 12 góra Dla rolety 16 góra itd.. Dla rolety 9 dół itd.. Dla rolety 13 dół Dla rolety 9 góra Itd.. Dla rolety 13 góra

11 Szczegółowy przykład podłączenia silników rolet do przekaźników. Zasilanie za zabezpieczeniem Dla przekaźników 16A np. RM85 lub RM85 INRUSH należy zastosować mostek Do wyjść Sterboxa lub modułów rozbudowy Itd.. +12V

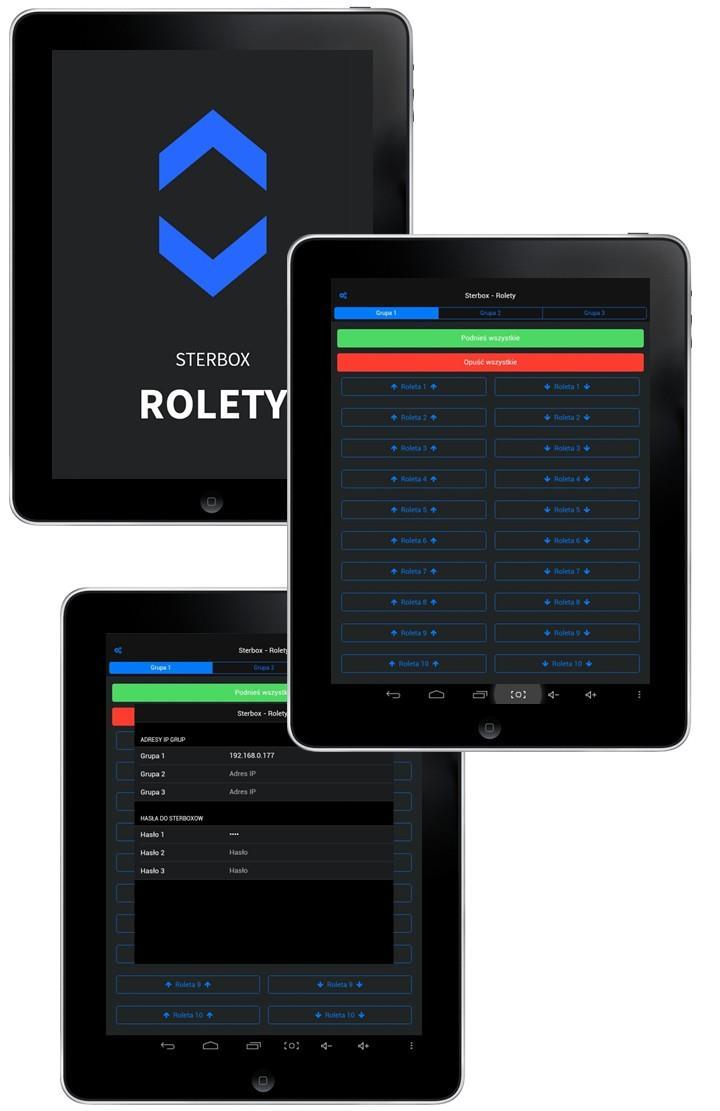

12 Sterbox jest skonfigurowany do aplikacji rolety wystarczy tylko wpisać adres IP Sterboxa w ustawieniach aplikacji

13 Możemy też skonfigurować do e-pilota wpisując w pola które mają sterować odpowiednią komendę podaną na stronie z opisem portów ( komendy na niebiesko np. up11,down11 itd) Jest to tylko przykład skonfigurowanej aplikacji e-pilot, która można dowolnie skonfigurować. ( instrukcja e-pilot)

14 To samo dotyczy aplikacji e-pilot Sterbox Home wpisując w pola które mają sterować odpowiednią komendę podaną na stronie z opisem portów ( komendy na niebiesko np. up11,down11 itd)

15 Sterowanie z przeglądarki po wpisaniu adresu Sterboxa

16 Ustawienie danych sieci komputerowej Konfiguracja niektórych ustawień 177

17 Ustawienie zegara astronomicznego Tutaj wpisujemy współrzędne naszego miejsca tj.

18 Ustawienie koloru tła Wpisujemy cod koloru z palety kolorów.

19 W Makrocelach BUTTON możemy zmieniać opisy wygląd i kolory ( jest kilka takich Makrocel) Wyszukiwanie makrocel

20 W Makrocelach Rolety i brama BLINDS możemy zmieniać czas pracy rolet ( w zależności od wersji zestawu jest kilka takich Makrocel) Wyszukiwanie makrocel Zmiana czasu pracy rolet
